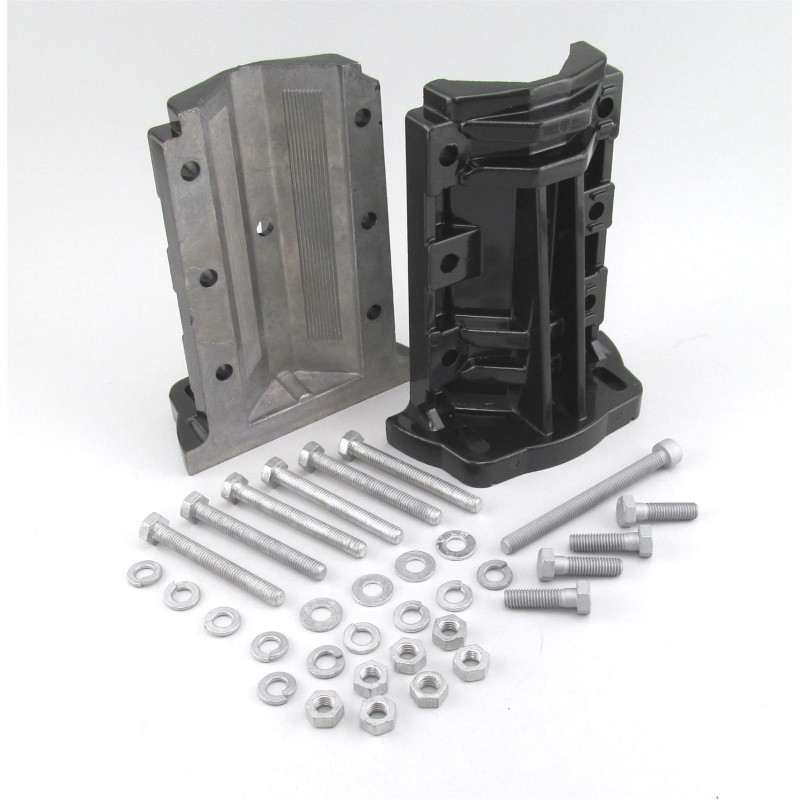

Senast uppdaterat 2023.12.03 Har inhandlat en ny rotor till min teleskop-mast, det blev en 'YEASU G-2800DXC' med ett undre fäste 'Yaesu GC-048' och 40meter styrkabel med kontakter.

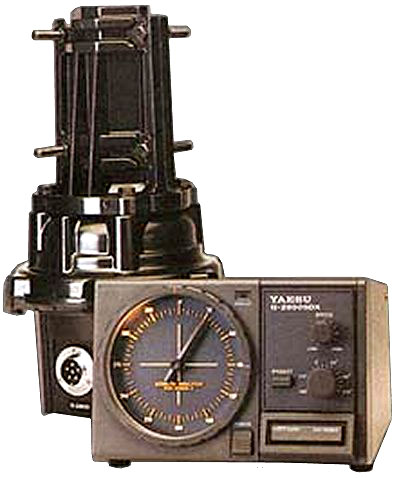

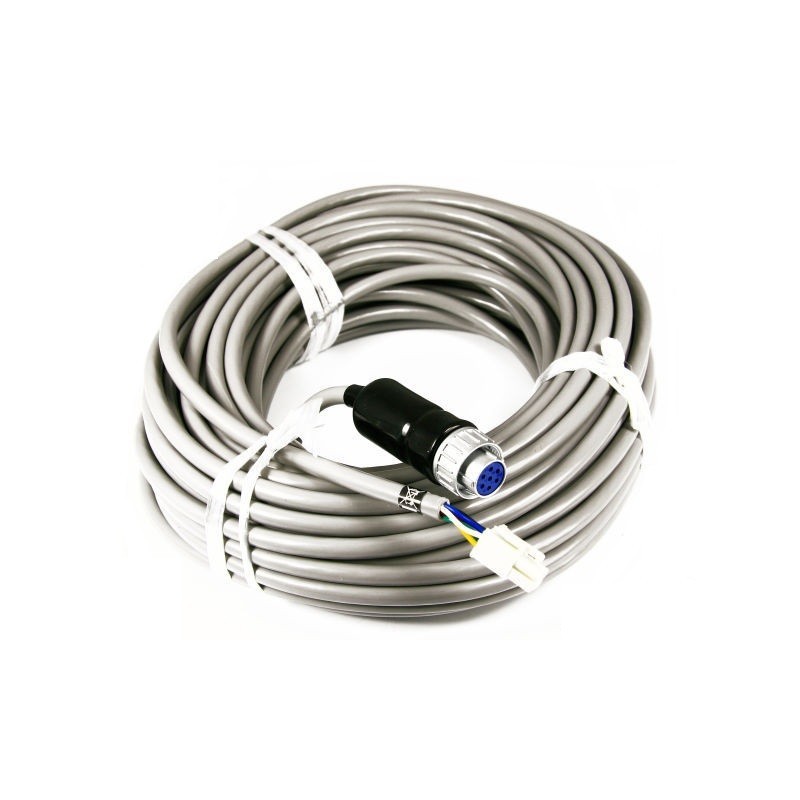

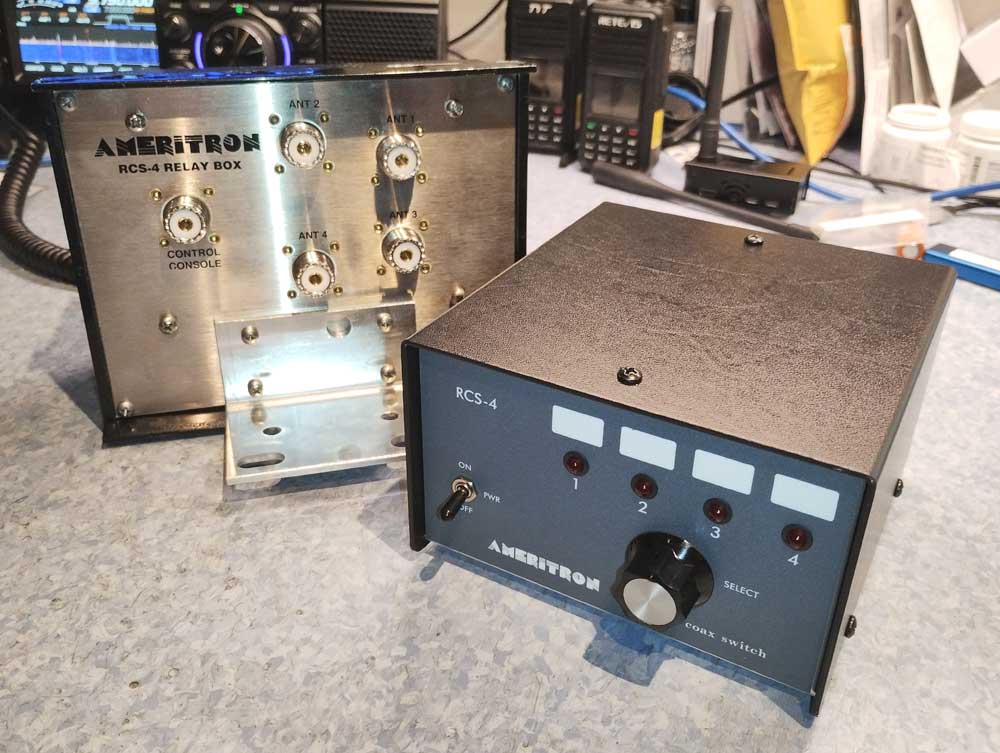

 Antennrotor 'YEASU G-2800DXC' / Undre fäste 'GC-048' / Styrkabel (Lånade bilder) 2023.11.18 Hämtade ut min nyinhandlade 'AMERITRON RCS-4' fjärrswitch igår e.m. - Den är 'Begagnad' men helt oanvänd. 2023.11.12 Ute är det minus 15° och 10cm snö, då är det läge att planera antennarbeten - Har inhandlat en 'AMERITRON RCS-4' fjärrswitch, den ska ersätta min 'DIY-Reläbox' ute i mast-1 En ny bredbandsdipol 'DANNEX FRA1530A' ligger också och väntar på att komma på plats i mast-2   'AMERITRON RCS-4' fjärrswitch / 'DANNEX FRA1530A' bredbandsdipol

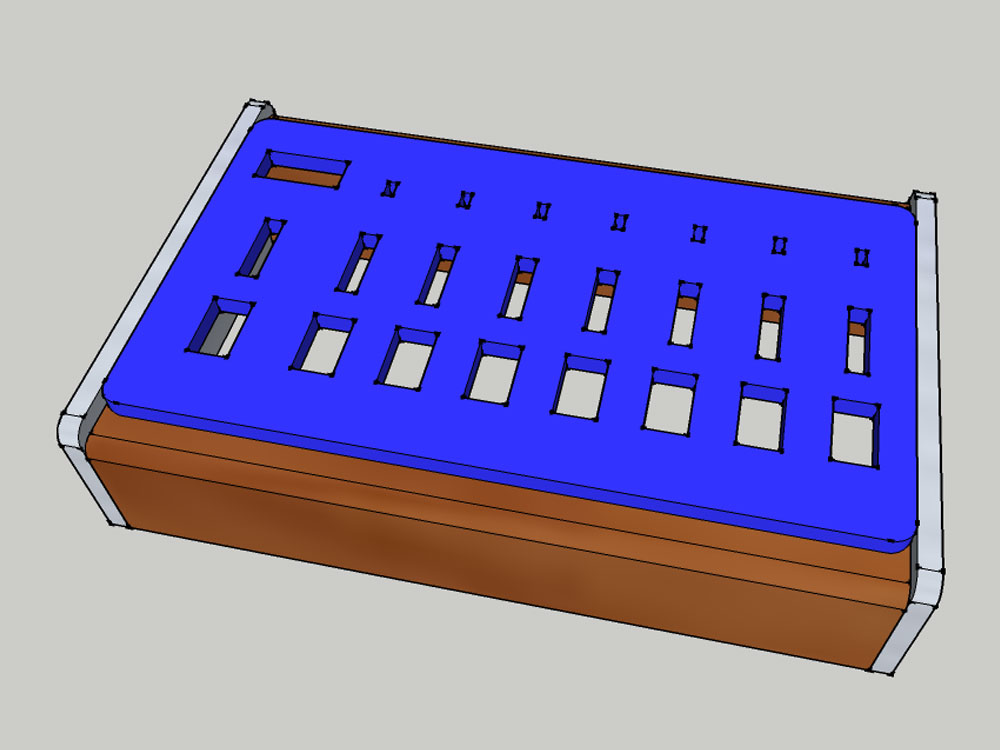

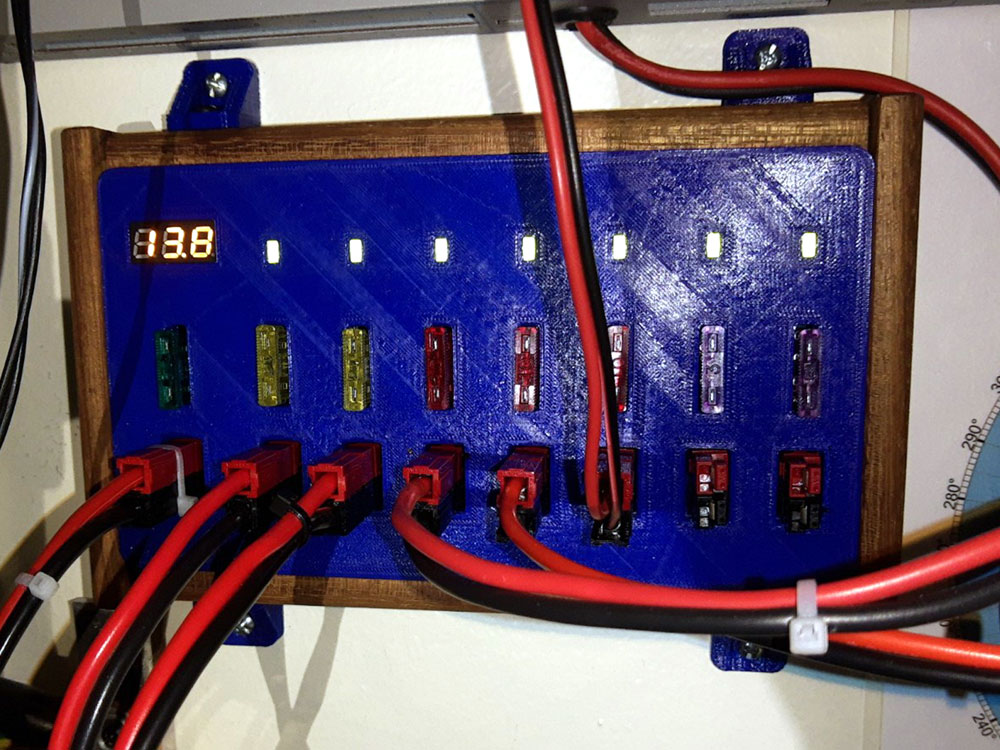

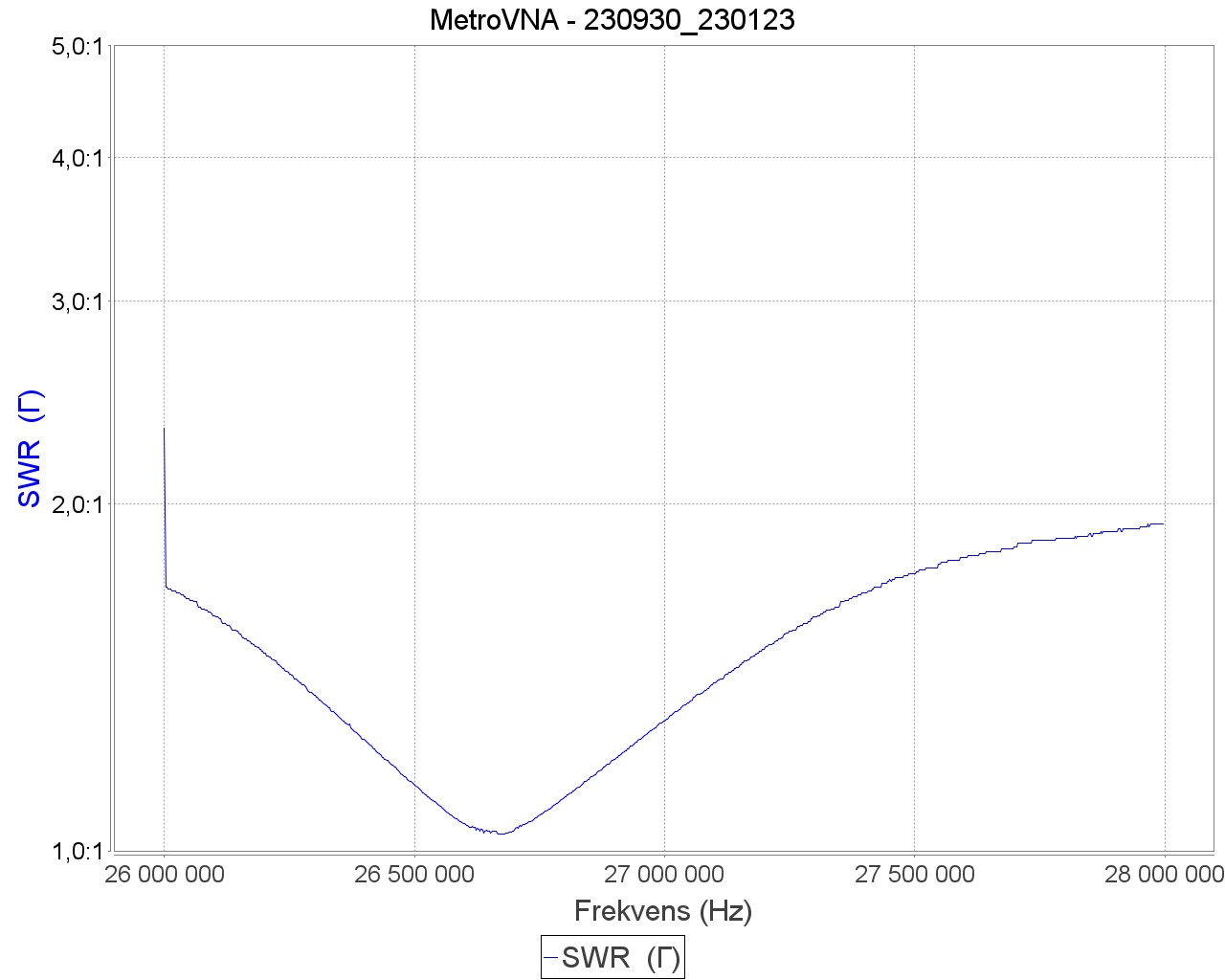

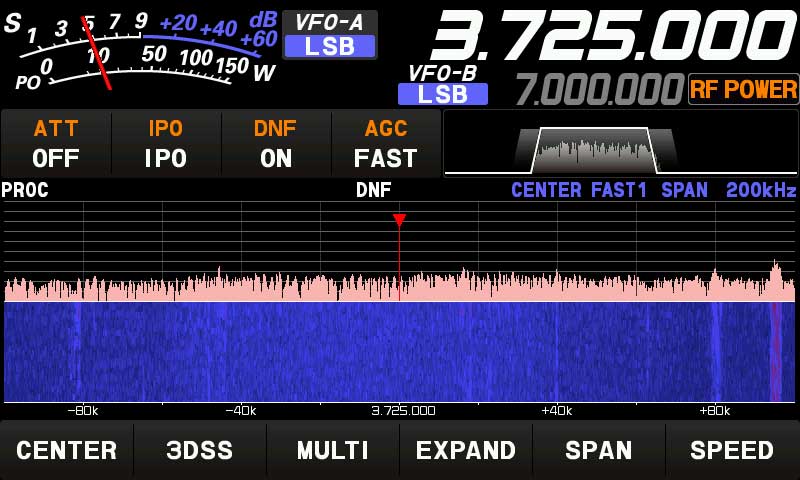

2023.10.03 Kopplar in mina antenner efter sommarens måleriarbeten. Kontrollmätt SWR på antennerna för att säkerställa att allt är OK inför vintern. Lägger upp en sida med mätresultat -->Här! 2023.01.31 Bygger en ny 'Strömfördelare' till min 13,8V matning. Här beskriver jag min DIY 'DC Power Terminal' som jag bygger med 'Anderson PowerPole' och bilsäkringar.   DIY DC Power Terminal 3D-Skiss / Färdigbyggd 2022.10.15 Gjorde en sida 'QRV Mobil' med information om antenner & utrustning som jag använder när jag är ute och åker bil & husbil. 2022.08.14 Trevligt QSO på 80M (3725Kc) med OH6GHI Peter nere i Närpes/Finland nu på morgonen, Peter är bördig från Överkalix och gillar att få tala lite Överkalixmål. Ligger vanligtvis QRV och lyssnar på 80M runt 3725Kc på Lördag/Söndag f.m. - I övrigt lyssnar jag på bl.a. följande frekvenser: - HF/80M 3725Kc - VHF Kalix R5 - VHF Luleå R6 +Kalix-linjen +SvxReflector-nätet i Sverige - DMR TG2402, TG2403 - PR-Bandet 69MHz, K8 +Lokala 71/76MHz repeatrar - PR-Bandet 27MHz, K24 (27.235MHz USB) ToDo... - - Sätta upp nyinhandlad T2FD dipol 'DANNEX FRA1530A' i Mast-2 - Byta antennrotor i Mast-1 - Montera nyinhandlad remote switch 'AMERITRON RCS-4' i Mast-1 HF 2022.12.17 Köpte en yttre högtalare till min HF-Rigg. Blev 'tvungen' att plocka fram ett gammal favorit tillbehör, det är en extern DSP enhet 'TIMEWAVE DSP-59+' - Min YEASU FT-991a radio har inbyggd DSP enhet, men jag har alltid gillat TIMEWAVE's DSP enheter, har testat flera olika modeller genom åren. 'TIMEWAVE DSP-9+', 'TIMEWAVE DSP-59+', 'TIMEWAVE DSP-599xz', 'JPS NIR-10'. 2022.10.08 Har inte uppdaterat min HF utrustning på senare tid, har däremot reparerat och snyggat till lite vid 'Mast-2' - Har bl.a. förstärkt väggfästet, säkrat 'luft' kablarna över gården och fixat till ändfäste för min T2FD dipol.

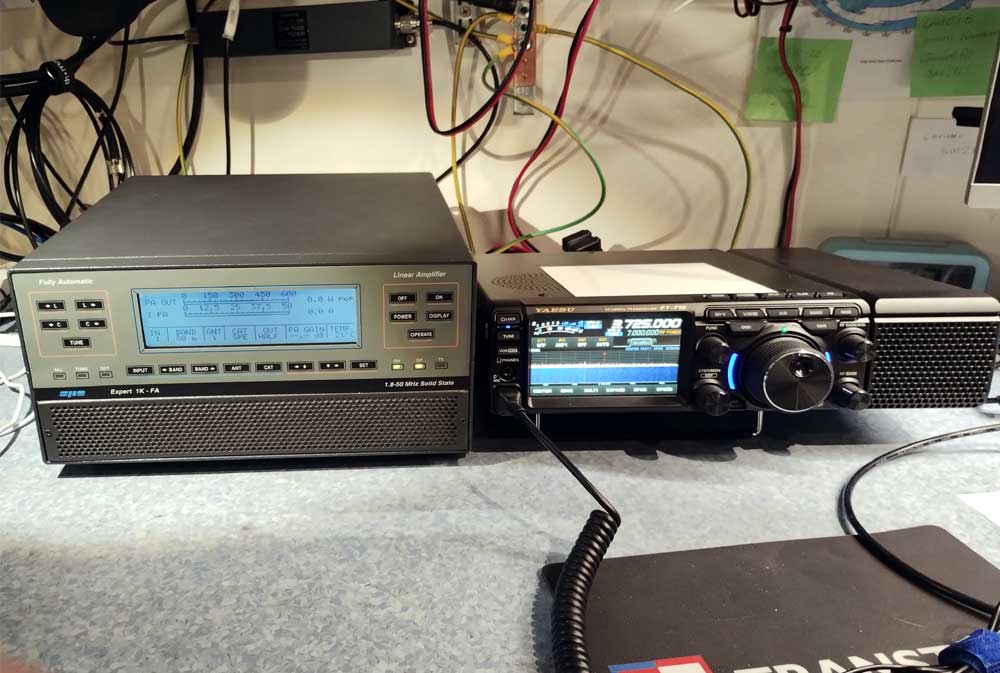

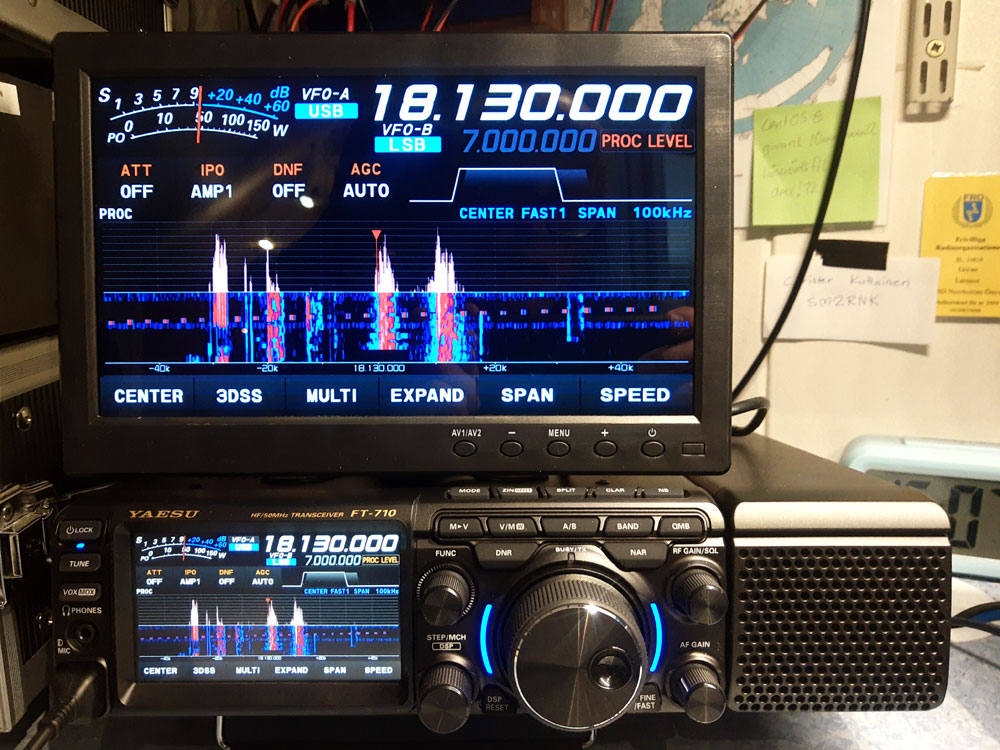

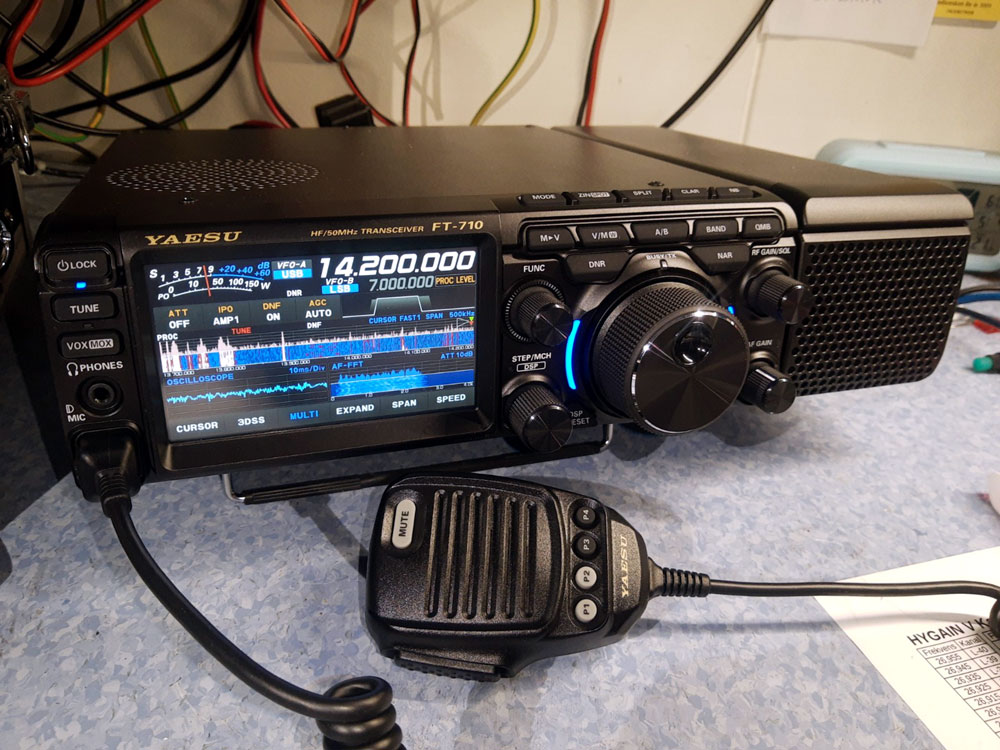

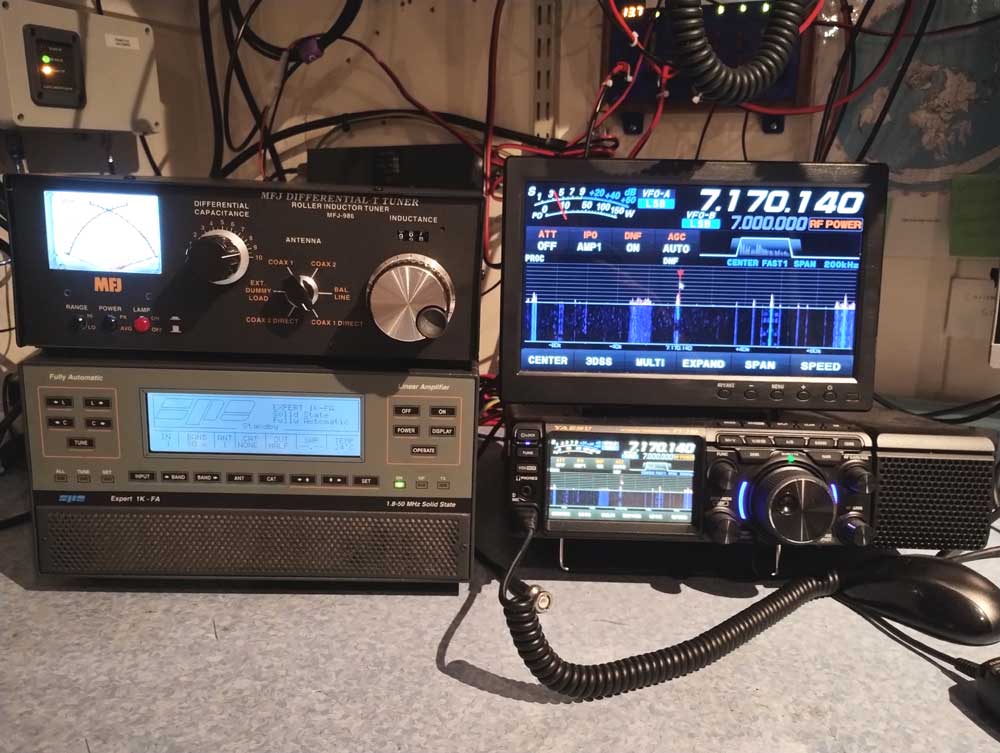

  'YEASU FT-710 AESS' - Här kan du läsa mera om YEASU FT-710 AESS radion - Min föregående HF-radio YEASU FT-991A

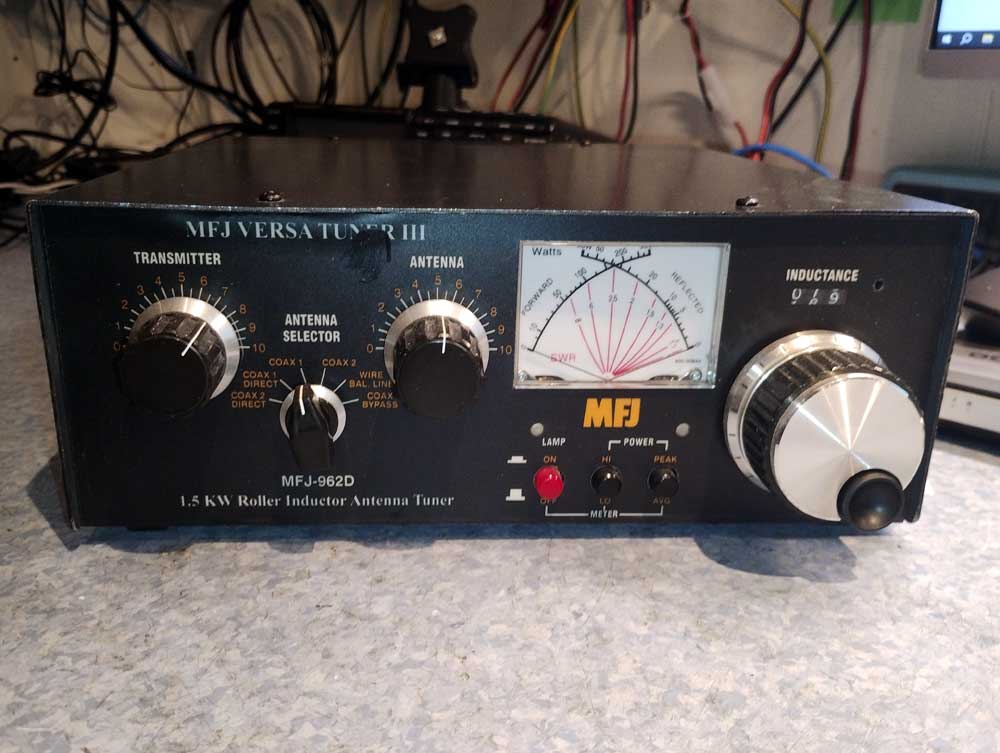

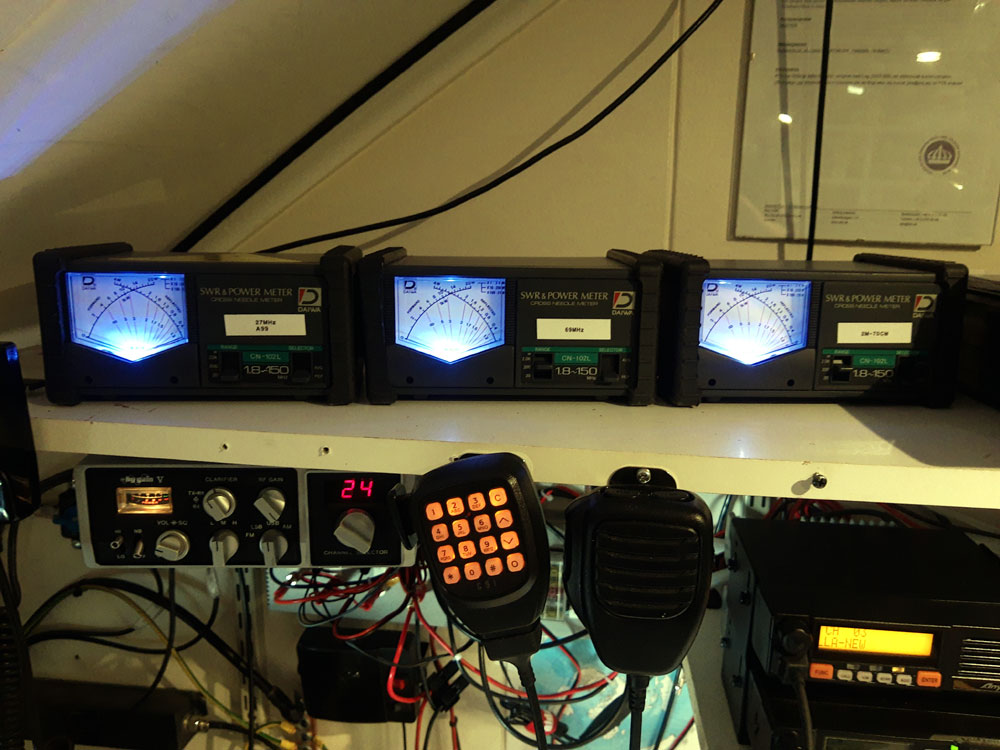

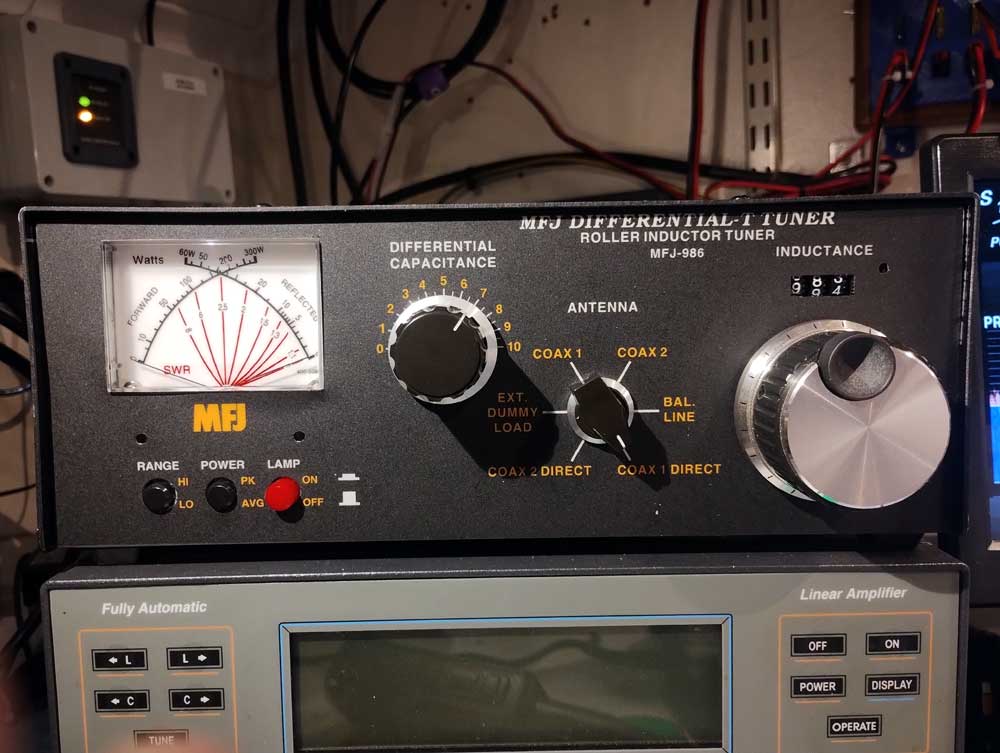

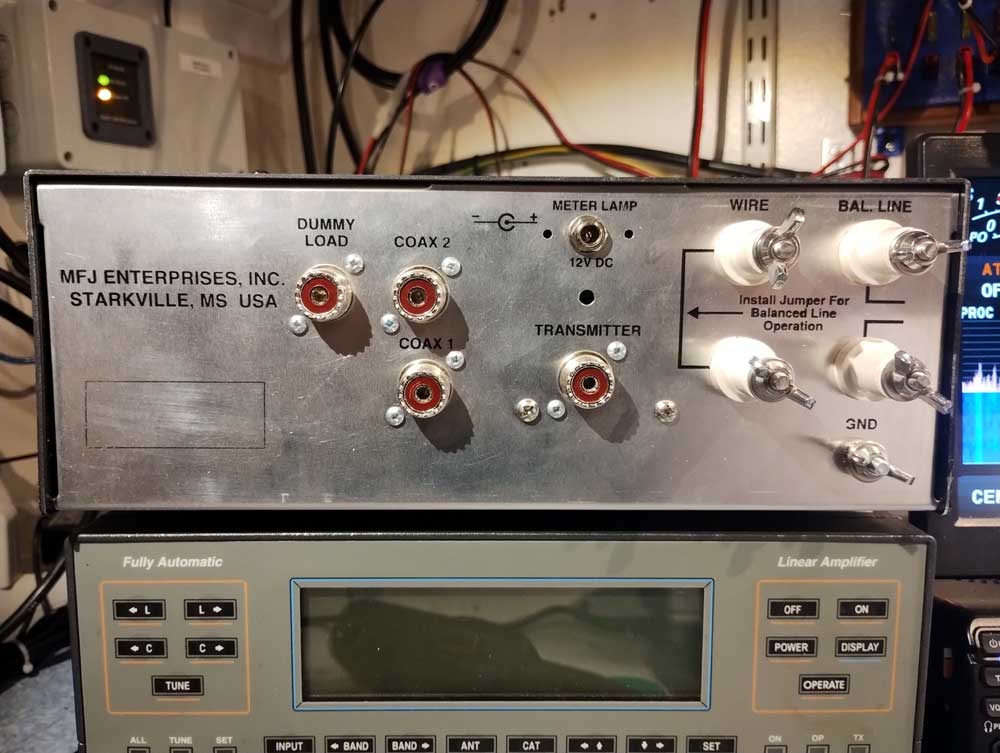

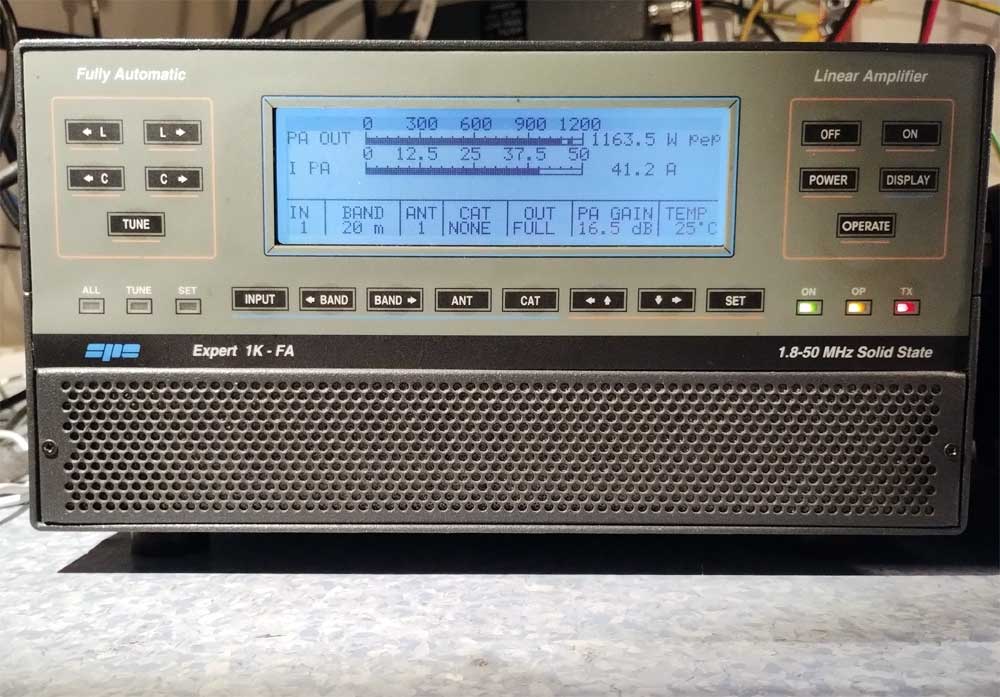

Rack-hyllan heter 'Millenium SR-2008' och är på 8HE. Den är inhandlad från 'Thomann.de'[L4] i Tyskland, hyllan är tillverkad i 2mm pulverlackerad stålplåt, verkar att vara väldigt stabil. Hyllan kostade 89€ inkl. frakt.   Rack-hylla med nätaggregat & HF-Slutsteg / ACOM 1010 I rack-hyllan har jag även min strömförsörjning i form av: - Nätaggregat 13,8V/28A 'MAAS EPA-9300' - Nätaggregat 24V/40A 'DELTA ELEKTRONIKA' SM3540 Mera HF-radio: - Mobilt & Portabelt använder jag min -->'GoBox v.4.1' - Provar att köra lite FT8 på HF banden - Mera om DIGI-Mode WINLINK 2000 - Antenn-Avstämning - Använder en avstämningsenhet 'MFJ VERSATUNER III' / modell: 'MFJ-962D' - Ibland behöver man lite avstämning, främst för att kunna utöka bandbredd på befintliga antenner, men även för olika antenn experiment.   'MFJ-962D' / 3x 'DAIWA CN-102L' instrument Användar manual för 'MFJ-962D' antenn avstämningsenhet. - HF-ANTENNER - Kör just nu på HF-Banden med följande antenner:

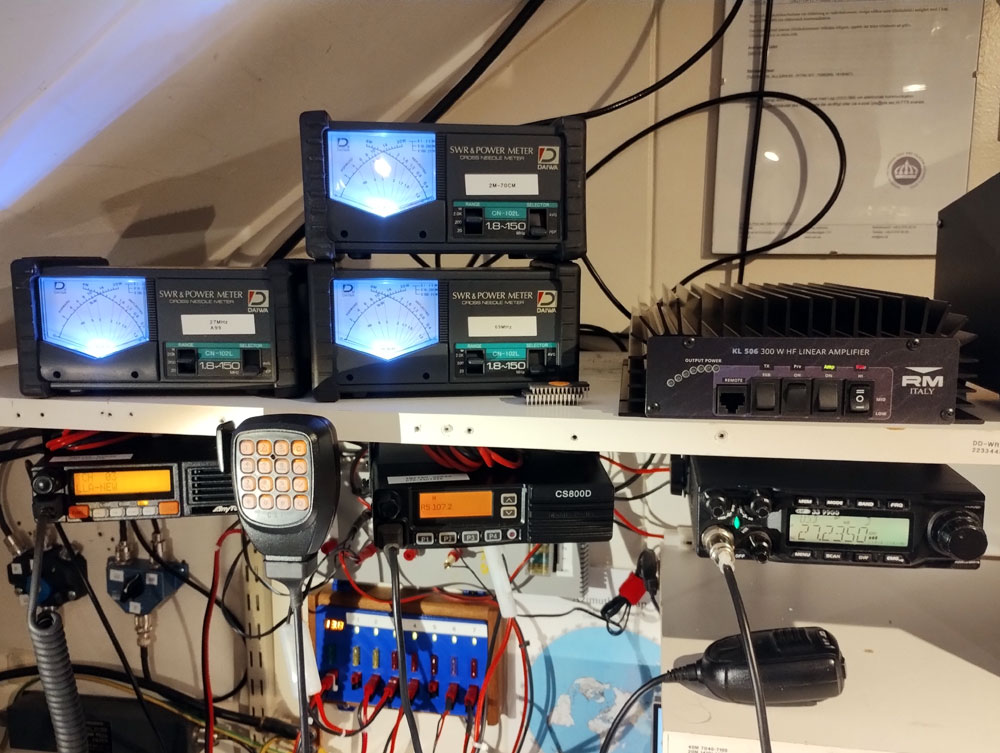

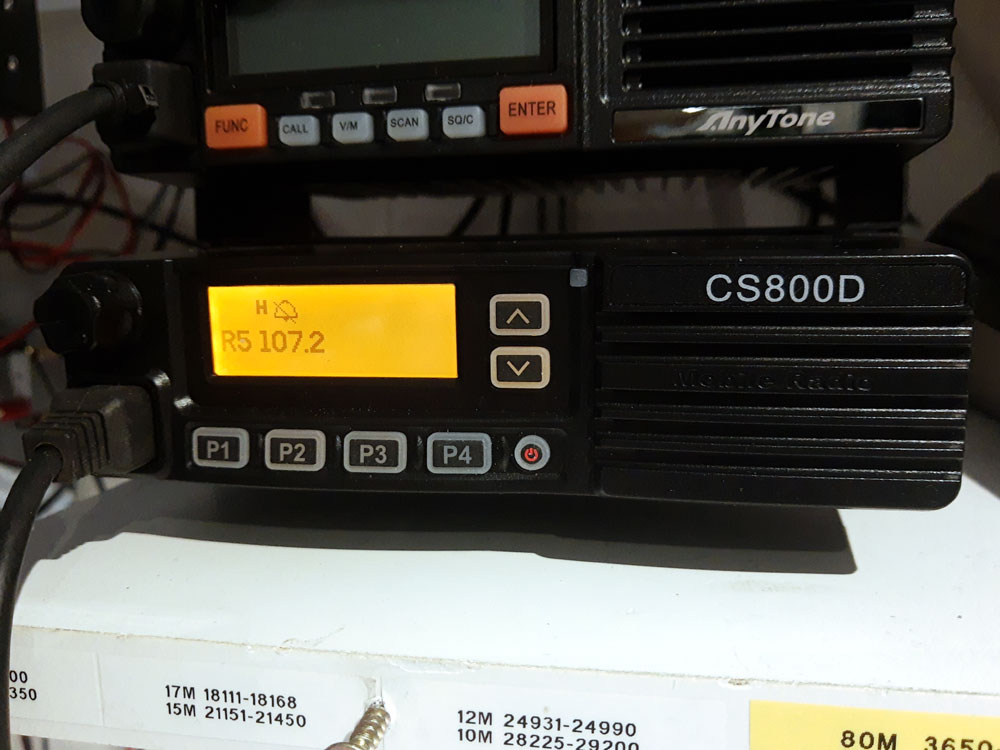

  Övre hyllan i mitt shack / VHF/UHF/DMR radio 'CSI CS800D' - CSI CS800D Användar manual - Testar några VHF/UHF apparater - Kör / Testar lite olika DMR apparater - VHF/UHF-ANTENNER - Kör just nu på VHF/UHF-Banden med följande antenner: - VHF/UHF Vertikal 'DIAMOND X-300N' Läs mera om mina antenner -->Här!

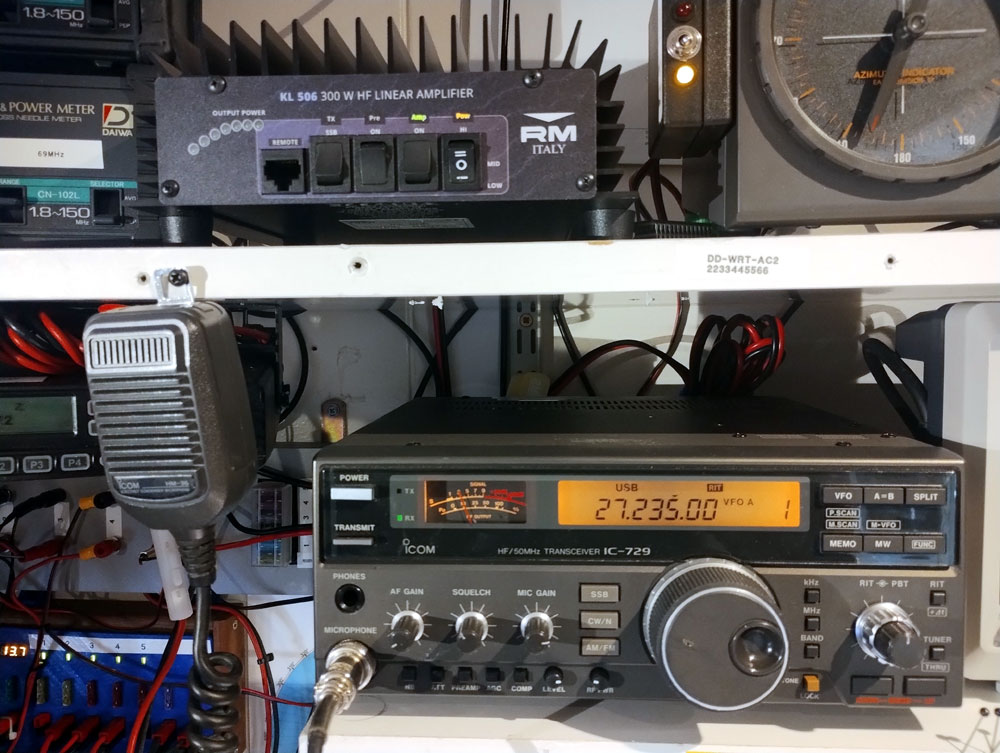

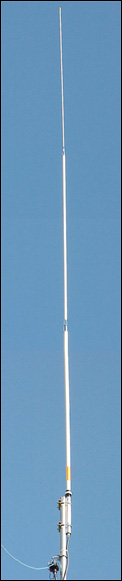

Har kört med ett 'RM-Italy KLV350' steg tidigare, i det steget var där 2st EL509 rör, läs mera om 'RM-Italy KLV350' -->Här!   'HyGain V' SSB/AM/FM 120ch CB-Radio + RM-Italy KLV-350 - 27MHz-ANTENNER - Kör just nu på 27MHz-Bandet med följande antenner: - SOLARCON A99 vertikal @ 13M höjd i Mast-2 - LANNABO L2 Logperiod, horisontal @ 16M höjd i Mast-1 - Bredbandsdipol (T2FD) 'Diamond WD-330J' @ 13M höjd i Mast-2 Läs mera om mina antenner -->Här! - 'HyGain V' USER manual

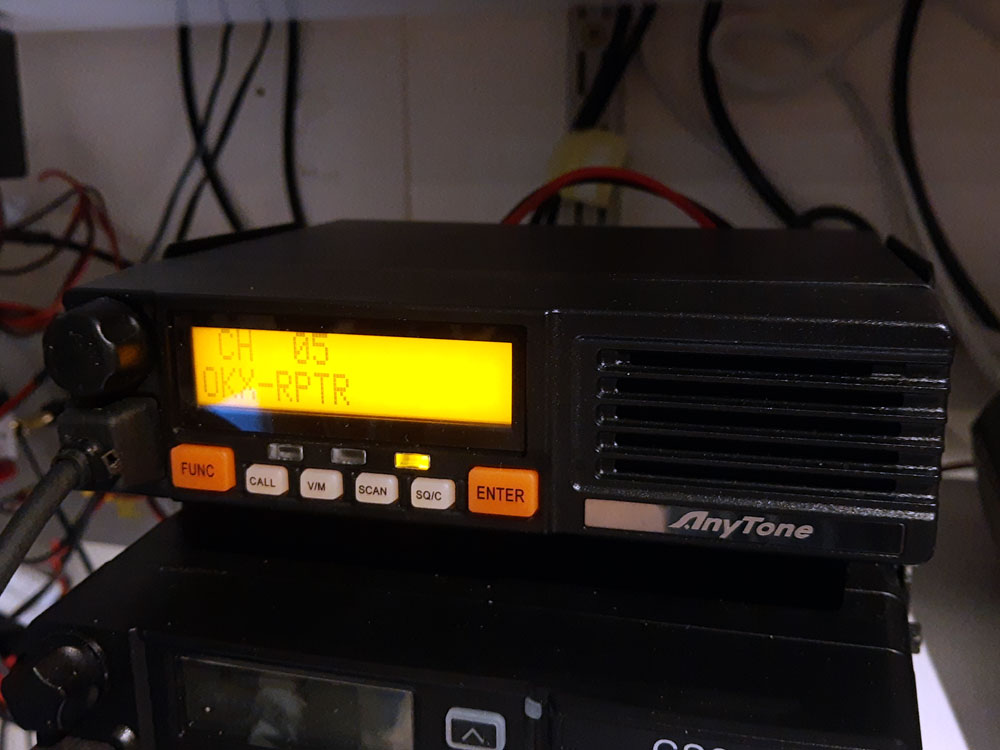

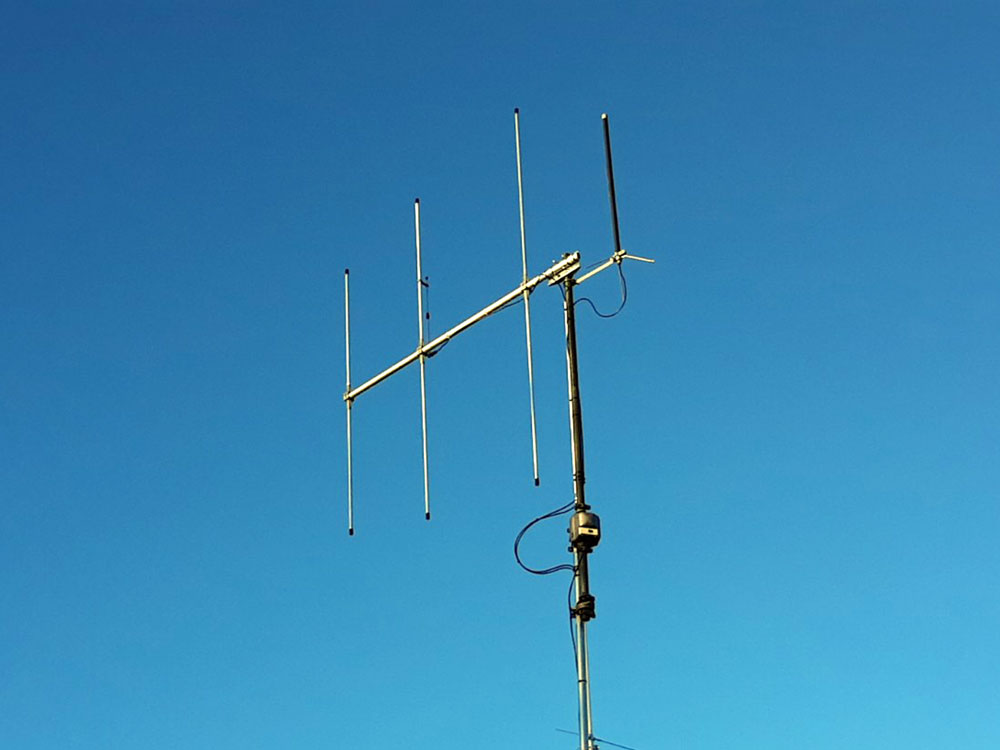

  Kanaler 'Hygain-V' / 'Solarcon A-99' 69MHz Har inhandlat en 'AnyTone AT-5189' 66-88 MHz radio för att kunna ligga QRV på k.8 lokalt och över våra lokala / analoga repetrar på 71/76MHz.   'AnyTone AT-5189' / Antenn & Rotor - 69MHz-ANTENNER - På 69--71MHz använder jag en 'SIRIO' SY 68-3' / 3element riktantenn med vertikal polarisation och en 'Hirschmann Hit Ro 270' rotor. Antennen sitter på ett skorstensfäste ca: 12meter över mark. Läs mera om min utrustning för 69MHz -->Här! Läs mera om mina antenner -->Här!

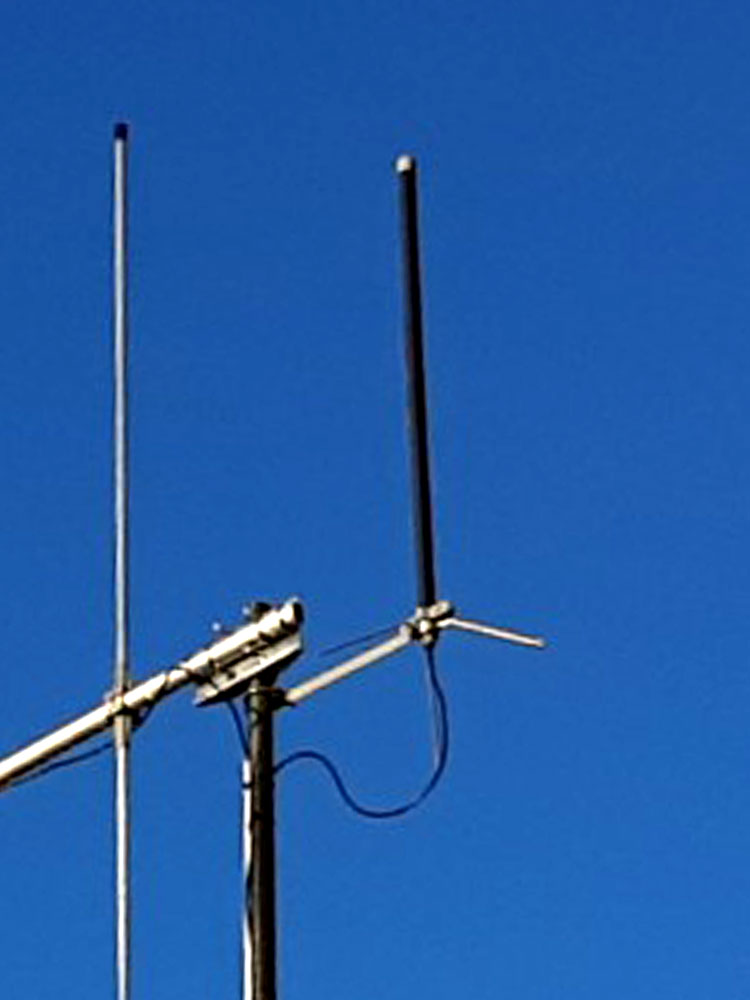

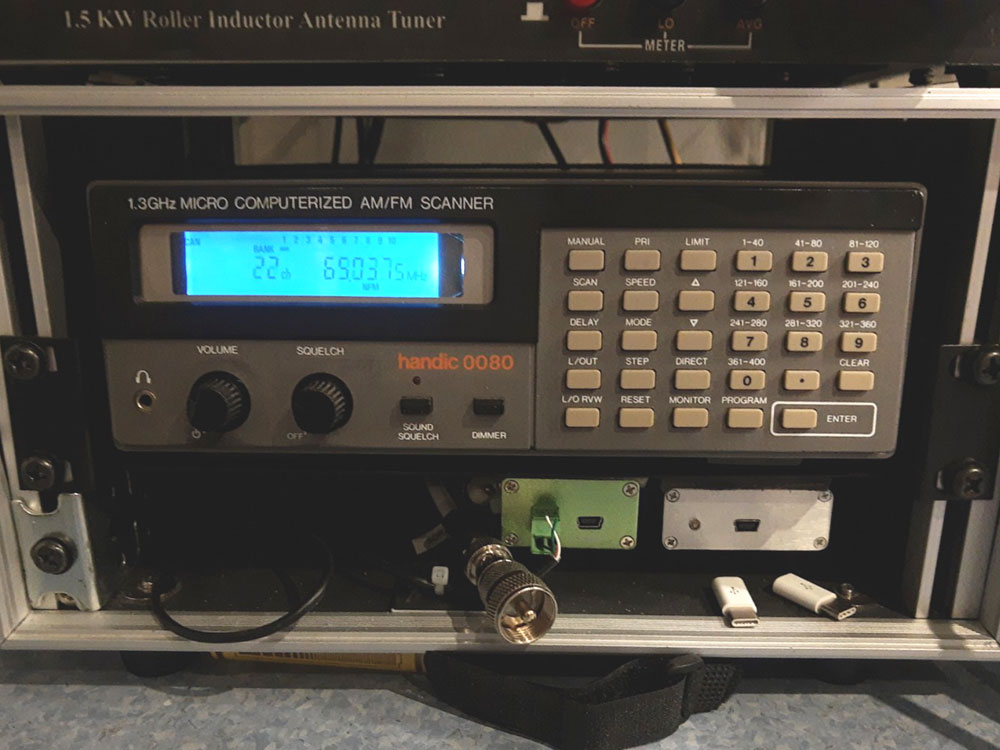

För att kunna lyssna på bl.a. 155MHz jaktkanaler, lastbilskanaler och flygfrekvenser använder jag en gammal scanner-mottagare 'HANDIC 0080' - Till den har jag koppat en 'Albrecht 6164 Eurostick DX' Antenn / Bredbandig skannerstationsantenn med 3 radialer. Det lilla formatet gör att den kan monteras nästan överallt, på tak, balkong etc   'HANDIC 0080 scanner' / Scannerantenn - SCANNER-ANTENN - Scannerantenn 'Albrecht 6164 Eurostick DX'

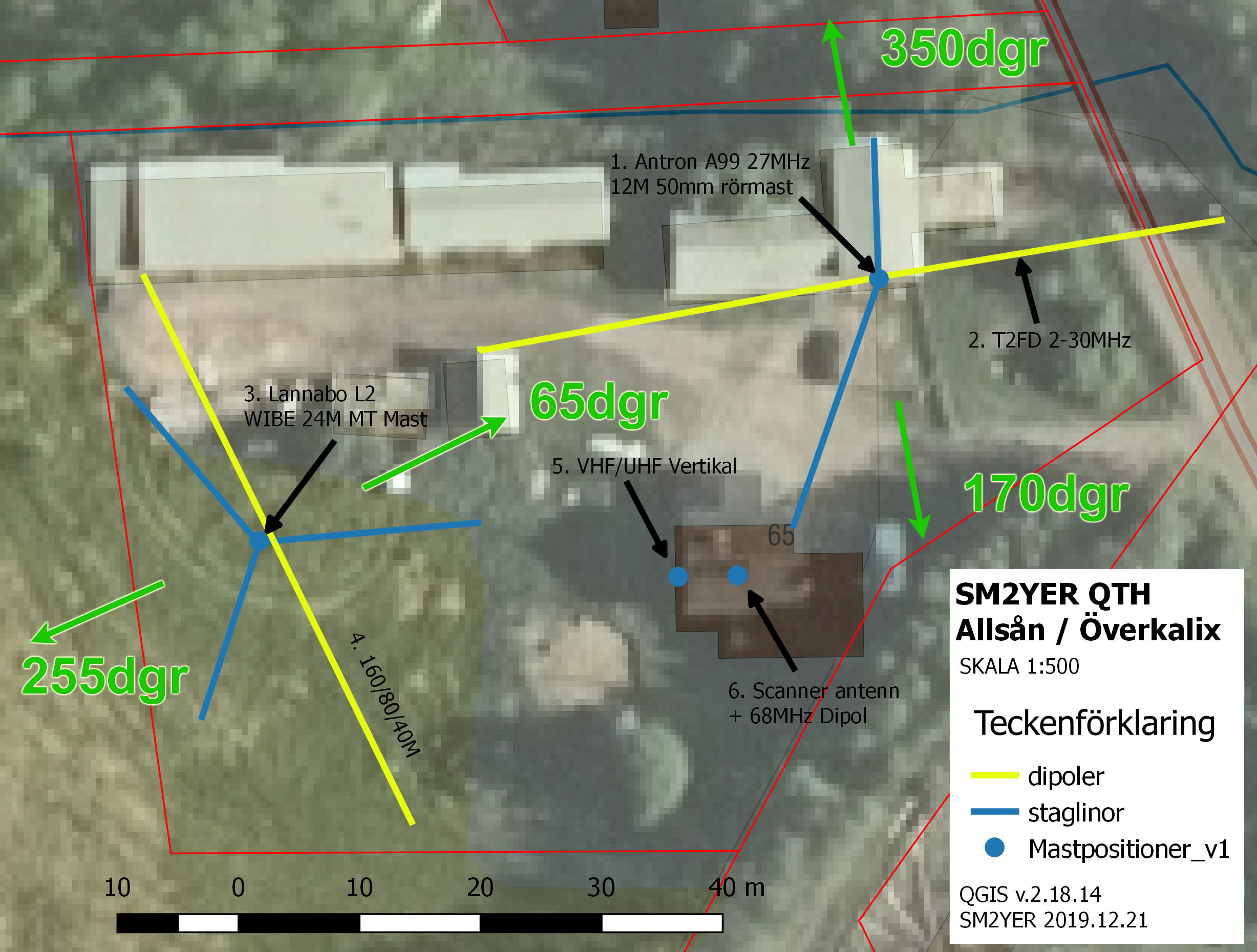

2019.12.22 Ritade en skiss (Karta) med mast / antenn placeringar runt om på gården.  Kartskiss ritad med QGIS

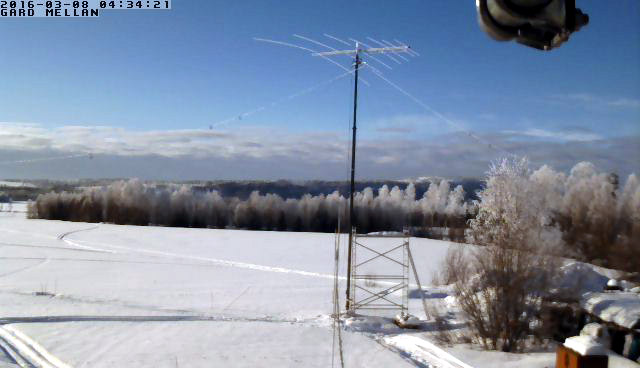

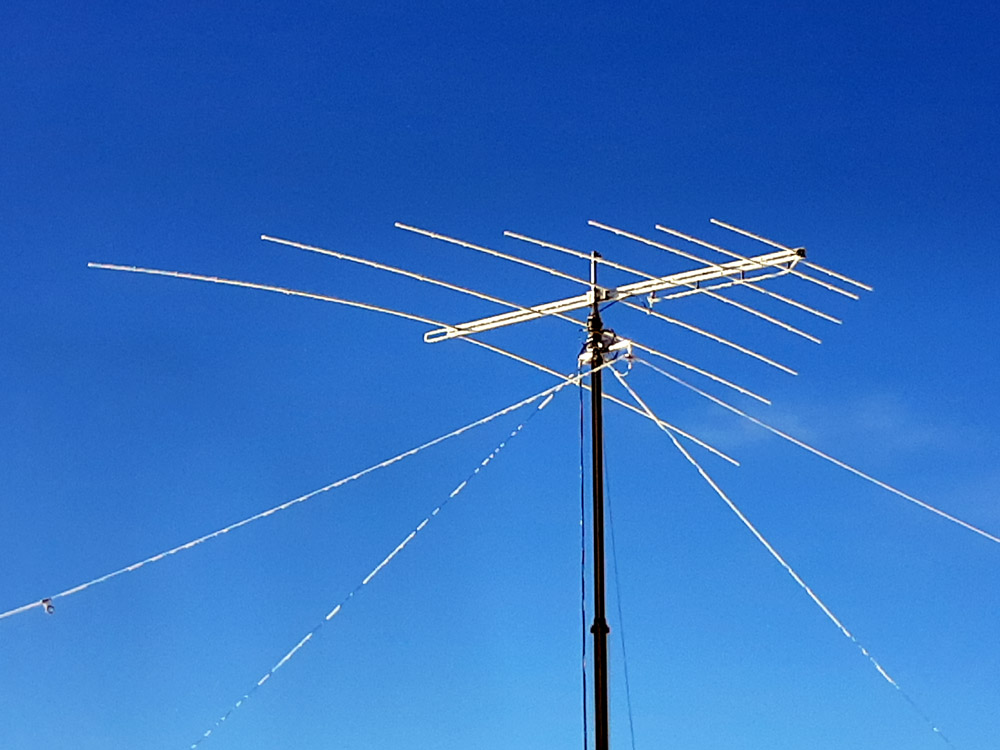

'Hirschmann Hit Ro 270' rotor, Höjd från mark ca: 12meter - Mast-1 - (Teleskopmast) Min 'primära' mast är en 'WIBE 24M MT', 21,5 meter hög teleskopmast. I den använder en 'EMOTATOR 1103mxx' rotor tillsammans med en 'Lannabo L2' 7 element logperiodisk riktantenn. 2020.02.29 Tog några vinterbilder på Wibemasten och Lannabo L2 antennen. Bra konditioner mot Asien på morgonen, några JA stationer körda på FT8 / 20M med antennen riktad i N/NO (ca. 40-50°)   Lannabo L2 i vinterskrud / Skärmklipp från webcam Läs mera om min 'WIBE 24M MT' teleskopmast -->Här!

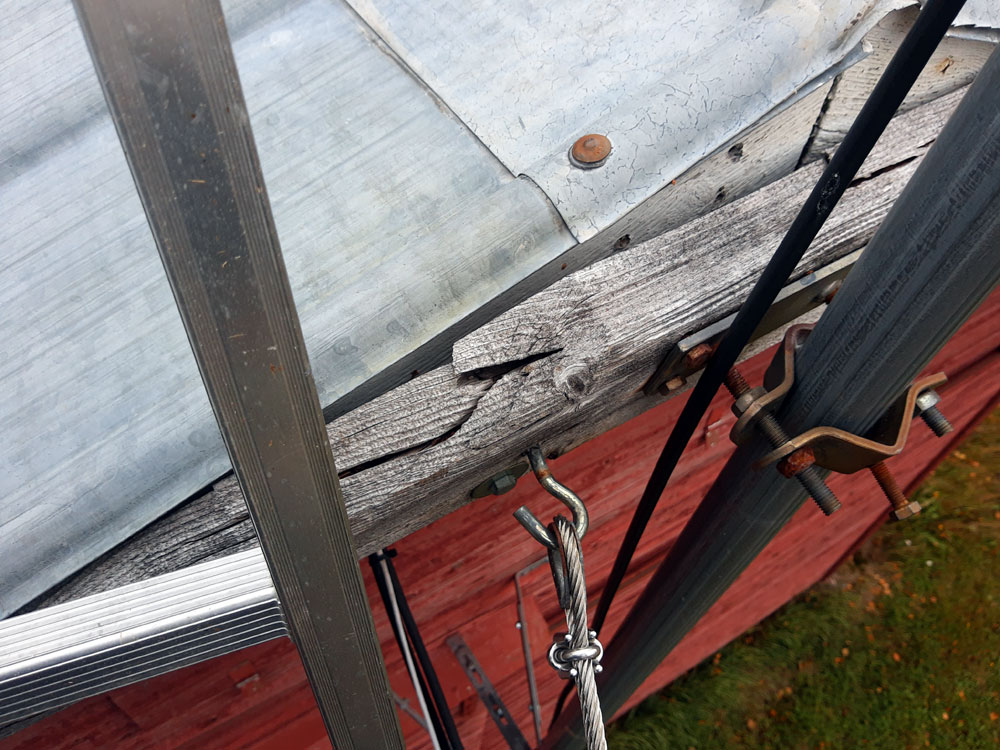

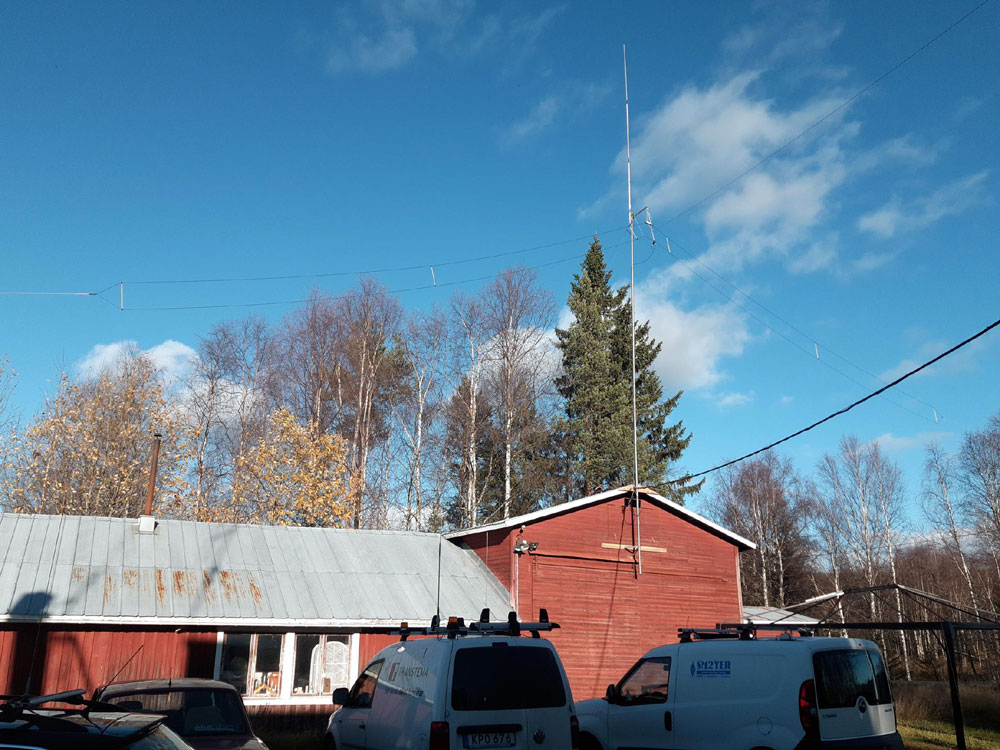

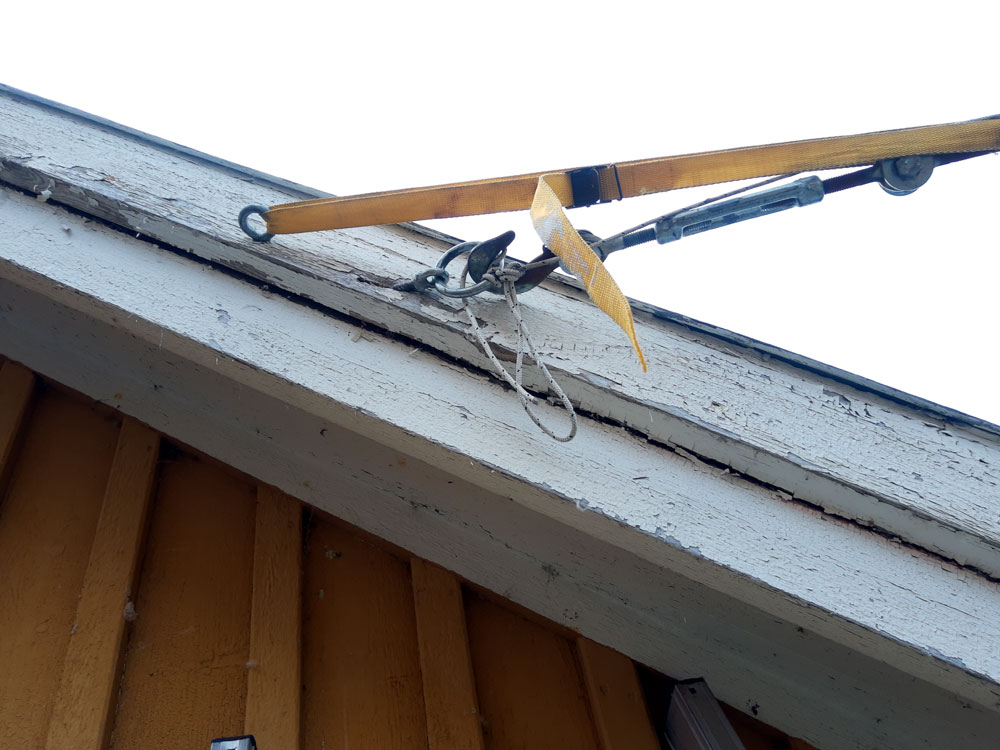

- Mast-2 - Stagad mast, bestående av 3x3meter / d50mm skarvbara stålrör. Monterad på husgavel med 'nock' och väggfäste (Se bilder) - Antennhöjd blir ca: 13meter (Till antennfot)  Mast-2 med antenner 2022.10.02 När jag skulle montera T2FD dipolen och hissa upp masten inför vintern, noterade jag att fästena för masten & för 'luft' kabeln över gården hadde ruttnat upp! - Ett rent under att allt fortfarande hängde kvar...   Uppruttnade fästen... Har bytt ut lite ruttna brädor i mastfästena, förstärkt och säkrat alla kabel / stag fästen med en extra fästpunkt. Var även tvungen att sätta upp en 4meter 'support-mast' för att få upp ena sidan av bredbandsdipolen, har tidigare varit fäst i nocken på ett hus som nu är sålt & bortkört.

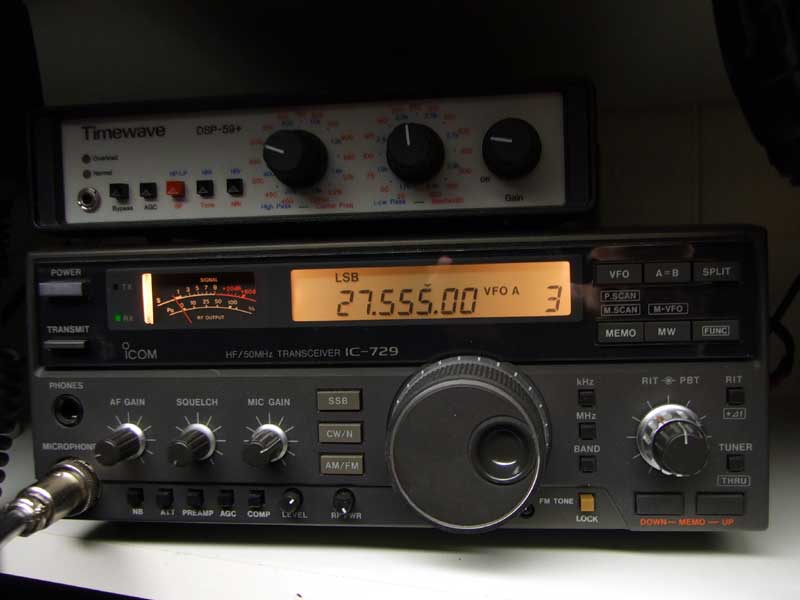

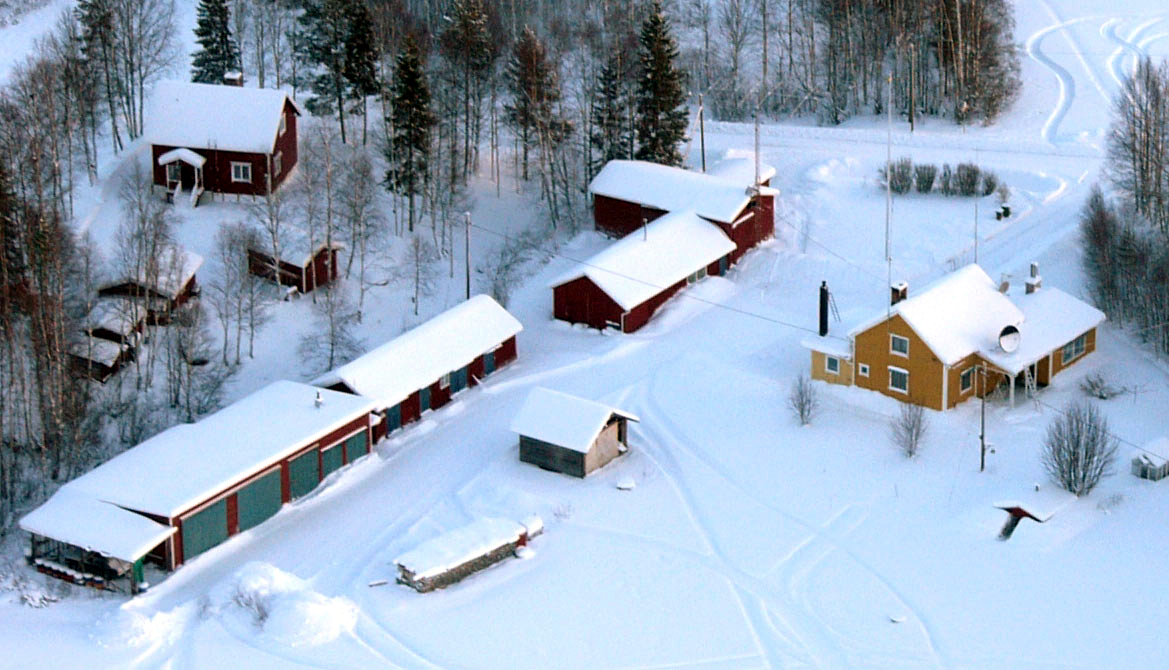

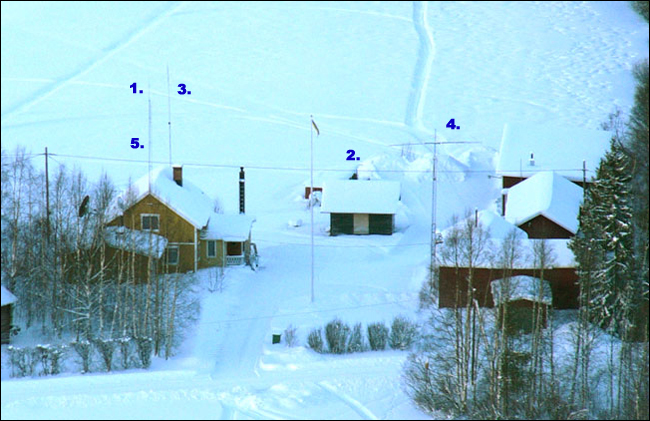

- Previous used equipment - Over the years there has been quite a number of different rigs and shacks. Following is a number of photos with data and documentation from current and previous used equipment Air photos of old antenna setup Photo 1. Photo 2. - Previous shack's - Some images of Previous shack's - Other stuff... - Länkar / Leverantörer / Referenser Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. Leverantörer: [L1] Div. radio utrustning Limmared.nu [L2] Div. radio utrustning FBRadio.se [L3] Div. radio utrustning WIMO.de [L4] Rack-hylla, väskor m.m. Thomann.de [L5] Mikrofon / Antenn kontakter, kabel m.m. Electrokit.se [L6] Krympslang / buntband / skruv m.m. BILTEMA.se Länkar / Referenser: [R1] MFJ-Enterprises med bl.a. Hy-Gain & Ameritron utr. [R2] https://www.rigpix.com/ 'Disclaimer' The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners. Notera! Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör. Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
