- Antenna Rotator EMOTATOR 1103mxx -
2024.12.26 Riktnings instrumentet på min EMOTATOR 1103mxx har inte fungerat på ett bra tag, bestämde mig för att skaffa ny rotor. För att matcha EMOTATOR rotorn föll valet på en 'YEASU G-2800DXC'. Sedan en tid är den nya rotorn nu på plats.

Som man kan se på bilden här nedan så är 'EMOTATOR 1103mxx' ingen liten 'skrutt' rotor, 400kg max i vertikal last, 2.5m2 max vindyta och 10000kg bromskraft. Klart värd att försöka fixa till.


Gammal / ny rotor / Ny rotor på plats

EMOTATOR 1103mxx rotorn är dessutom väl omhändertagen genom åren och därför i väldigt bra skick. Öppnar övre delen för att komma åt potentiometern 'M-57' som styr riktningsvisaren. Den sitter direkt under 'M-113 Upper Gear Case', det är bara att lossa 6st skruvar 'M-119' och lyfta av överdelen.

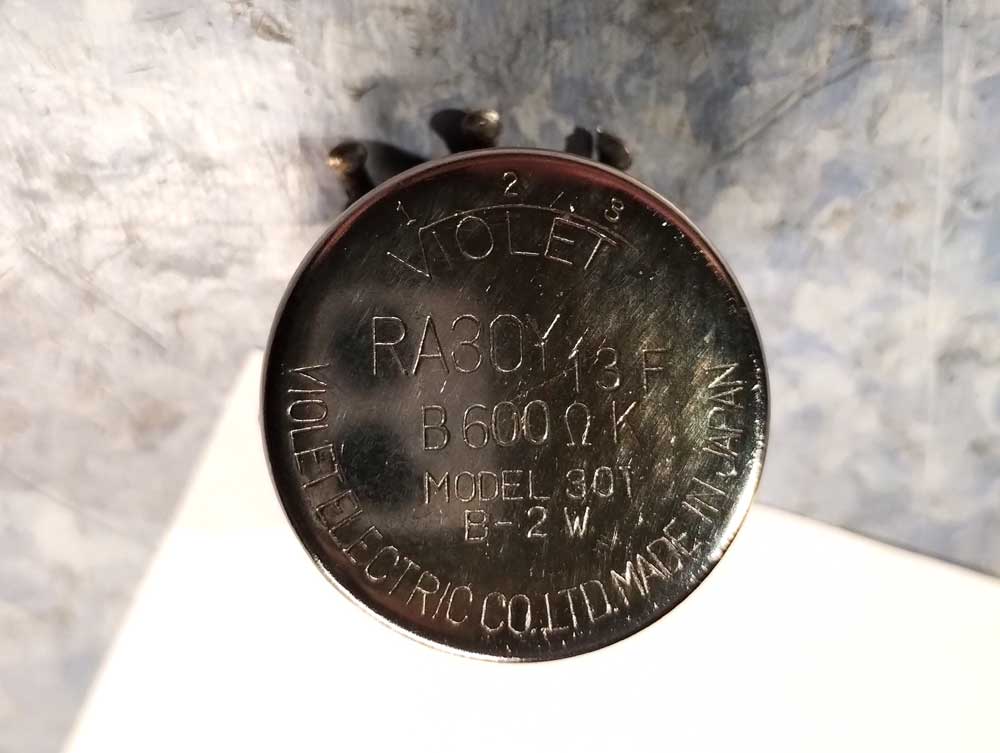

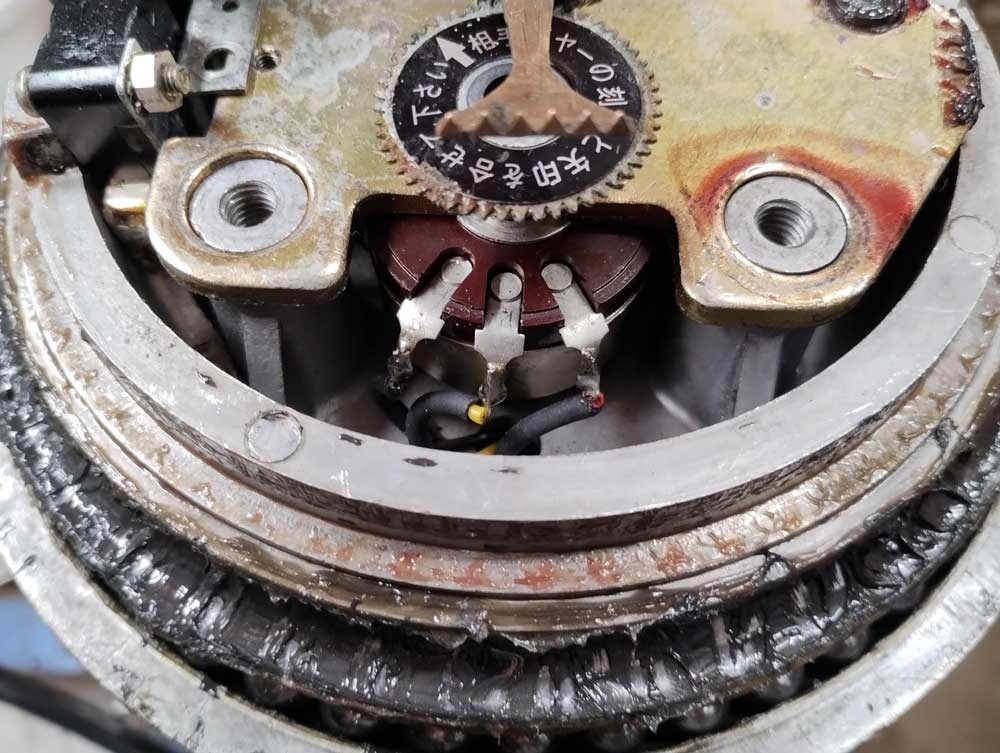

Potentiometer 'M-57' & 'M35 Upper Frame' / Potentiometer

Potentiometern 'M-57' (Se bild ovan) är monterad på 'M-35 Upper Frame' lätt att komma åt. Potentiometern är trådlindad, linjär, 600Ω/2W - En exakt likadan kan nog vara svår att hitta. Kollar runt lite på nätet, fastnar för en 1KΩ/3W trådlindad potentiometer 'KYOCERA/AVX ABW2' parallellkopplad med ett 1,5KΩ/5W trådlindat effektmotstånd. Resulterande motstånd blir 600Ω.

Formel: 1/(1/1000+1/1500)=600

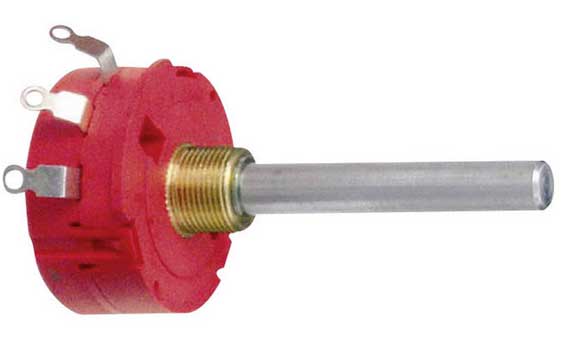

potentiometer 'KYOCERA/AVX ABW2' / 1,5KΩ/5W trådlindat effektmotstånd

  • Datablad för potentiometer
  • Datablad för effekt motstånd

    Hittade båda dessa på samma ställe = 'www.conrad.se' - Total kostnad inkl. frakt blev: 410,85sek

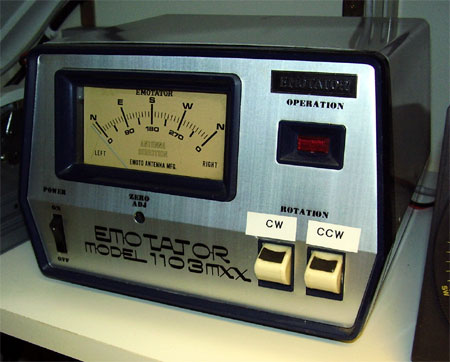

    Controle Unit

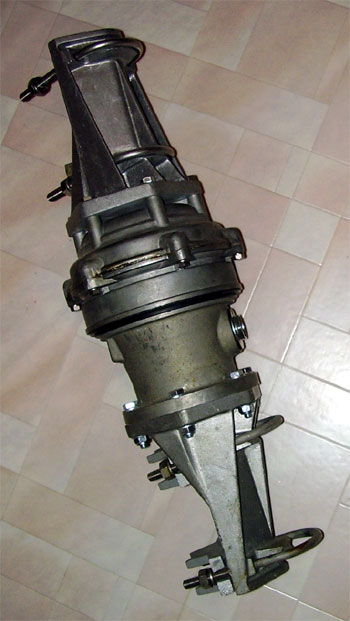

    Rotator Unit

    - Documentation -
  • Complete Instructions manual (In 325Kb Large .pdf image file)
  • Parts drawing (In 194Kb Large .pdf image file)


    - Technical data -
    FACTORY SPECIFICATIONS
    ========================================
    Power Supply .......... 220 Volt 50/60 Hz 80VA
    Antenna Rotation ...... 110 sec / 360dgr
    Allowable Antenna Fly
    Wheel Effect .......... 700 Kg / Sq M
    Rotation Torque ....... 1000 Kg / Cm
    Braking Torque ........ 10000 Kg / Cm
    Allowable Antenna Wind
    Surface ............... 2.5 Sq M
    Bending Moment ........ 7000 Kg / Cm
    Vertical Load ......... 400 Kg / Max
    Antenna Diameter ...... 40 - 62 mm
    Connecting Cable ...... 7 conductors
    Dimensions ............
    Weight ................

    Manufactory ...........  EMOTATOR Inc. Japan


    *** End of page ***
