Inledning Provar här några äldre radio test instrument. 'Marconi Radio Test Set 2955B' tillverkades från ca. 1985 till en bit in på 90-talet. Marconi instrumentet har betydligt mera funktioner, bl.a. för att testa CCIR och DTMF toner. 'SCHLUMBERGER Stabilock 4040' är från samma tidsperiod men är uppbyggt på ett annat sätt och upplevs lite enklare / äldre. Har även tillgång till betydligt 'färskare' instrument som t.ex. 'ROHDE&SCHWARZ CMA180', med bl.a. USB/LSB modulation vilket saknas på dom båda äldre instrumenten.  Testar Marconi radio communications test set 2955B |
Radio test set - Stabilock 4040 / Marconi 2955B / ROHDE&SCHWARZ CMA180
Senast uppdaterad

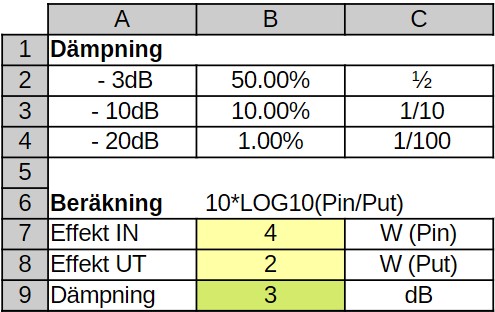

2026.06.28 Gör en liten 'lathund' för dB/dBm beräkningar. Insignal (S-Enheter), uteffekt (W) och dämpning.

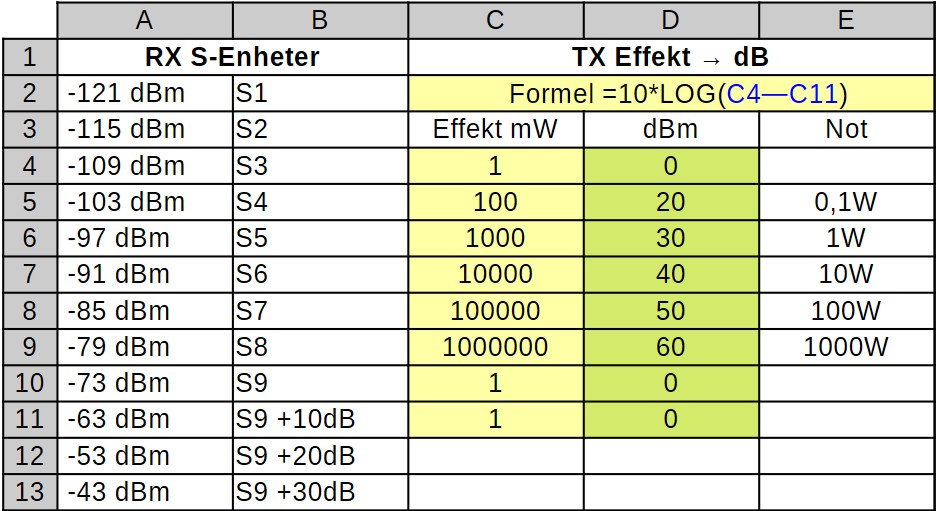

Insignal (S-Enheter), uteffekt (W)
|
 Dämpning (dB) |
2026.06.27 Bygger en liten 'Audio/PTT-Box' - Den ska användas i stället för 'Provdon Radio' som jag lånat & använt tidigare.

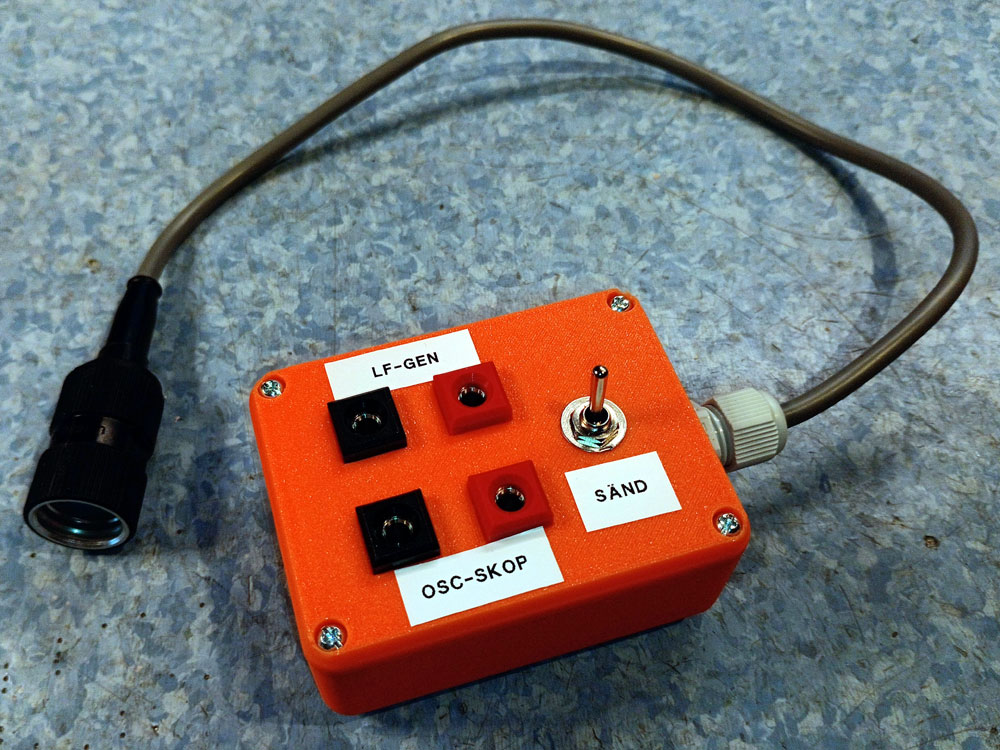

 'Audio/PTT-Box' och 'Audio Box' |
Den nytillverkade 'Audio/PTT-Box' ska användas tillsamans med den 'Audio Box' som beskrivs 'längre ner på denna sida.

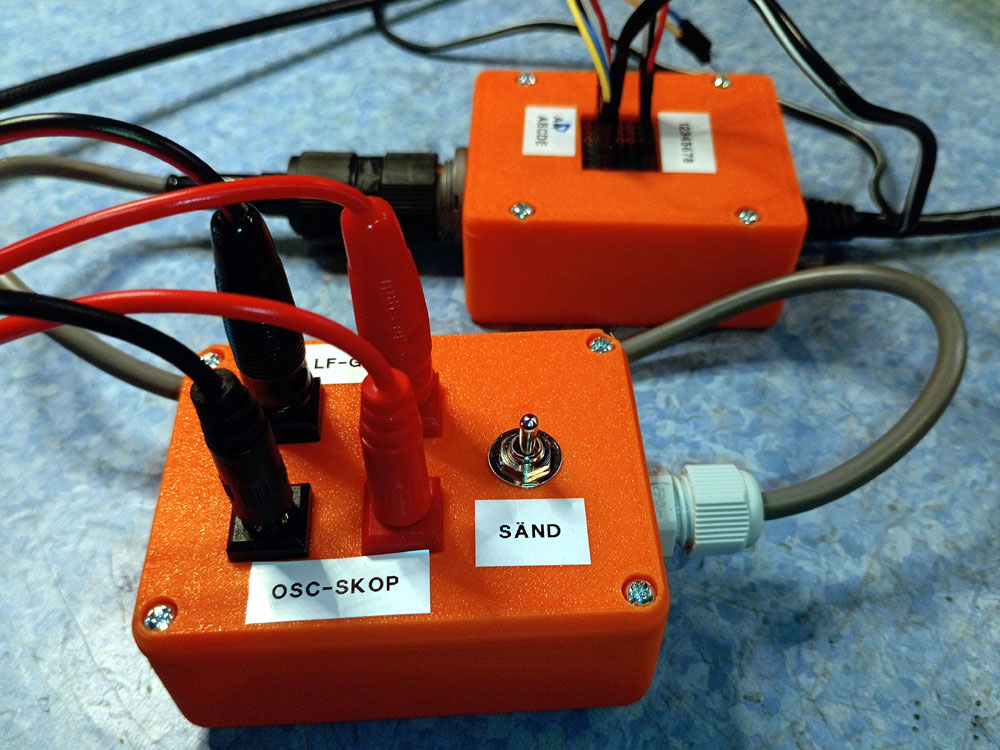

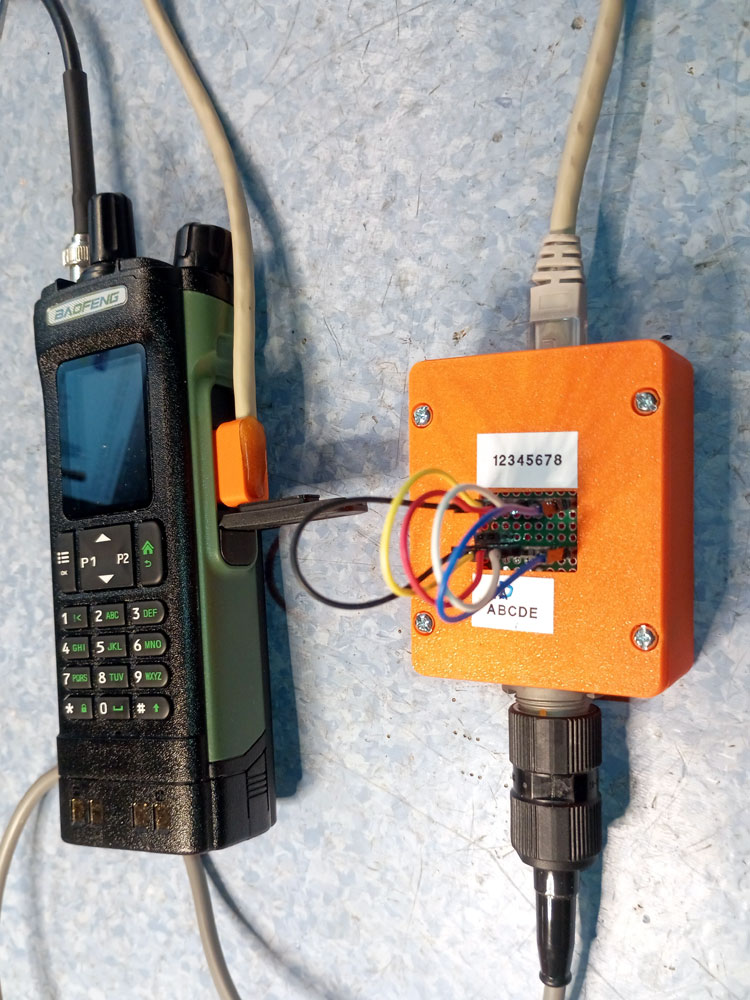

Ljud IN (AF-GEN för TX-modulation) och ljud UT (AF-INPUT för RX) från radio test instrumentet kopplas nu till den nytillverkade 'Audio/PTT-Boxen'. Kopplar sedan vidare till min 'Audio-Box', med hjälp av den kan man göra all nödvändig 'kors-koppling' (Strappning) för att ansluta ljud in (TX modulation), och ljud ut (RX-Audio) och PTT till rätt pinnar på mikrofon ingång / ljud utgång på prov-objektet. |

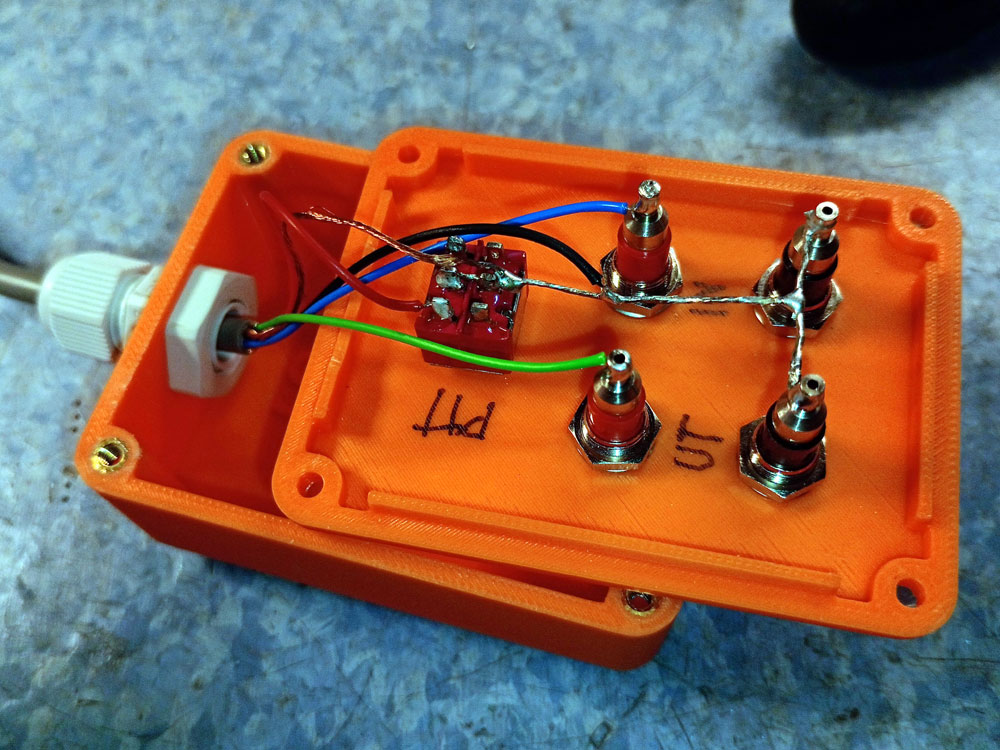

'Audio/PTT-Box' intern koppling / Färdig
3D-ritar och skriver ut en liten kapsling, ritar med en gammal 'SketchUp' version och skriver ut med min 'Elegoo Centauri Carbon 2 Combo' skrivare.

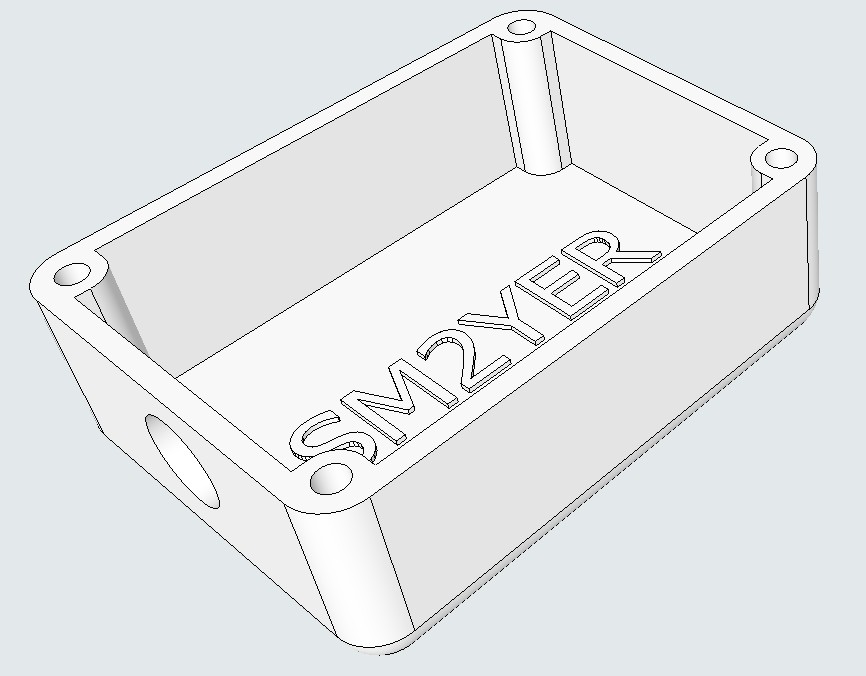

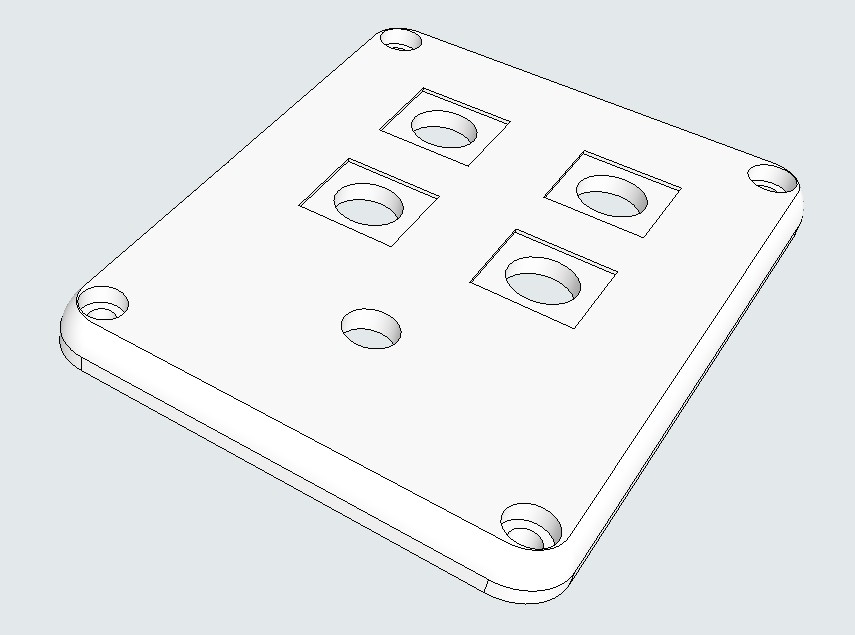

3D-skisser: BOX / LOCK

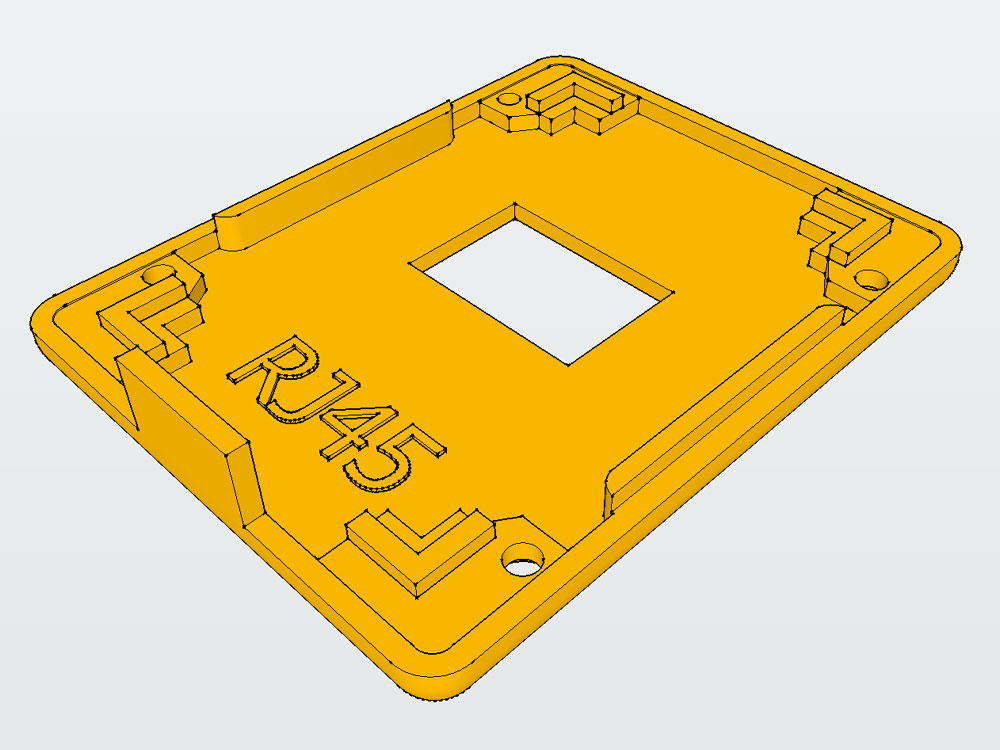

Här ligger dom båda .stl filerna för den som vill 3D-printa själv:
.STL fil för att skriva ut Box
.STL fil för att skriva ut Lock

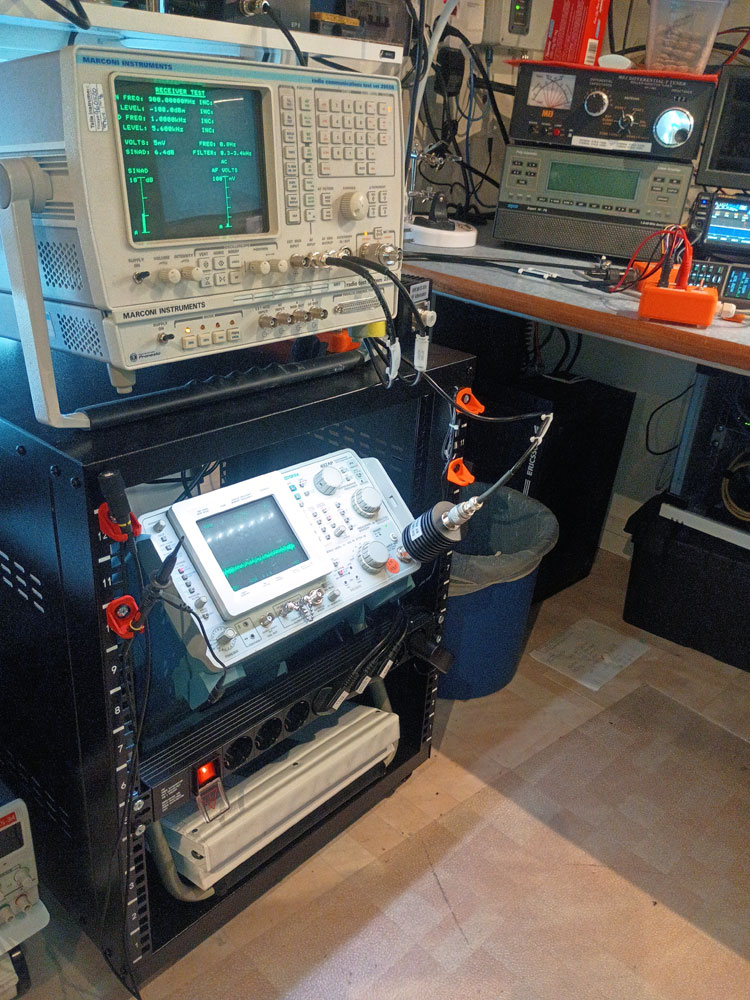

2026.06.23 Kollar på en begagnad spectrumanalysator, provar just nu en 'Tektronix 492AP' analysator.
|
Har hittat lite dokumentation 'Online'
|

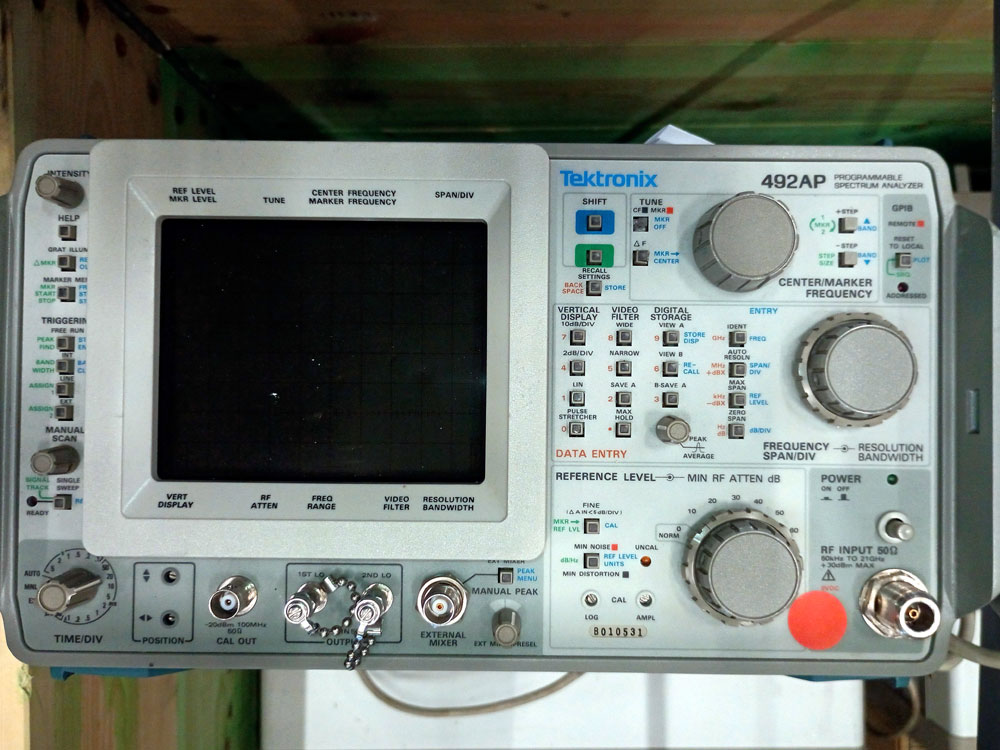

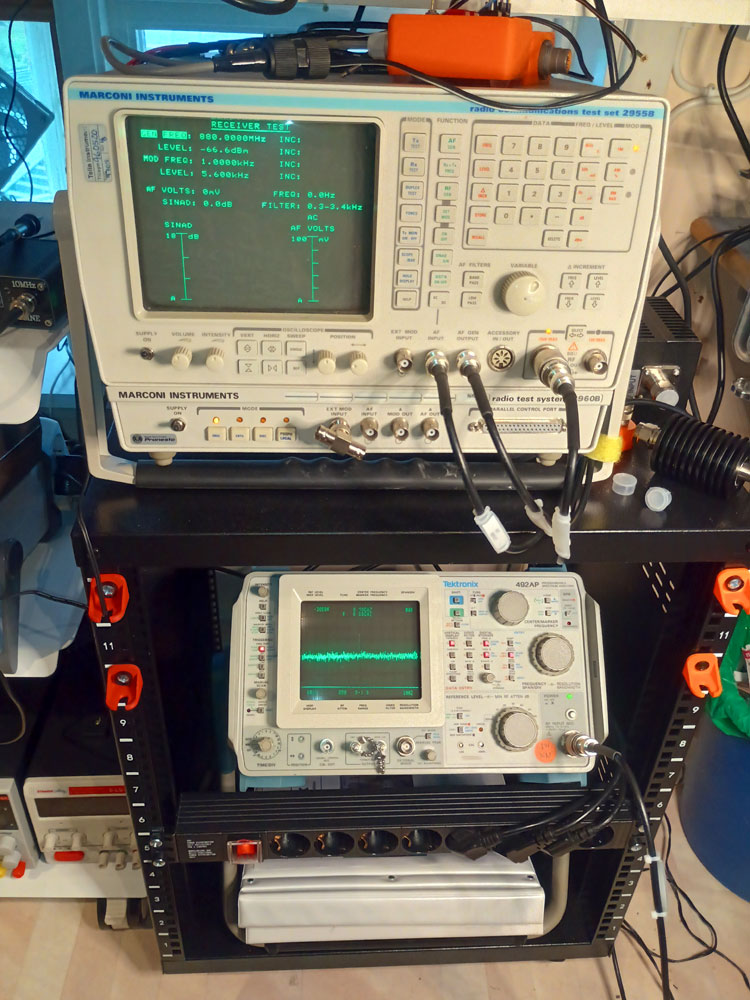

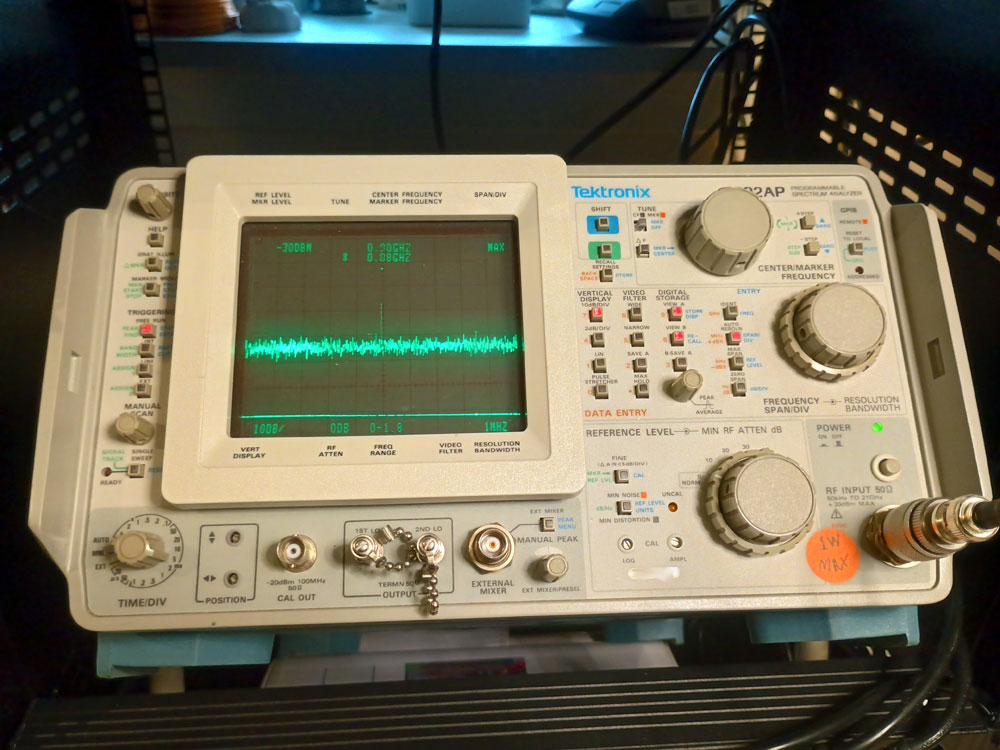

 Spectrumanalysator 'Tektronix 492AP') |

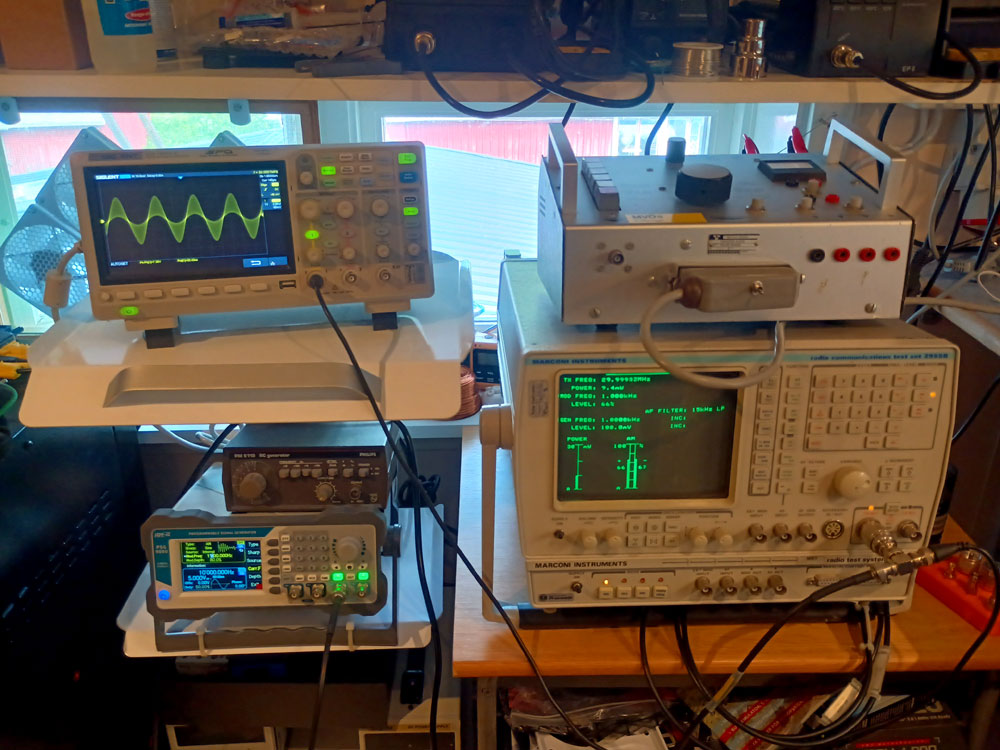

2026.06.17 Provar TX-Test på Marconi 2955B instrumentet, insignal från en signalgenerator @ 30MHz och 9V p2p (23dBm/200mW). Notera! Signalgeneratorn är INTE kalibrerad eller kontrollerad mot kalibrerade instrument. (Vilket jag naturligtvis borde ha gjort...)

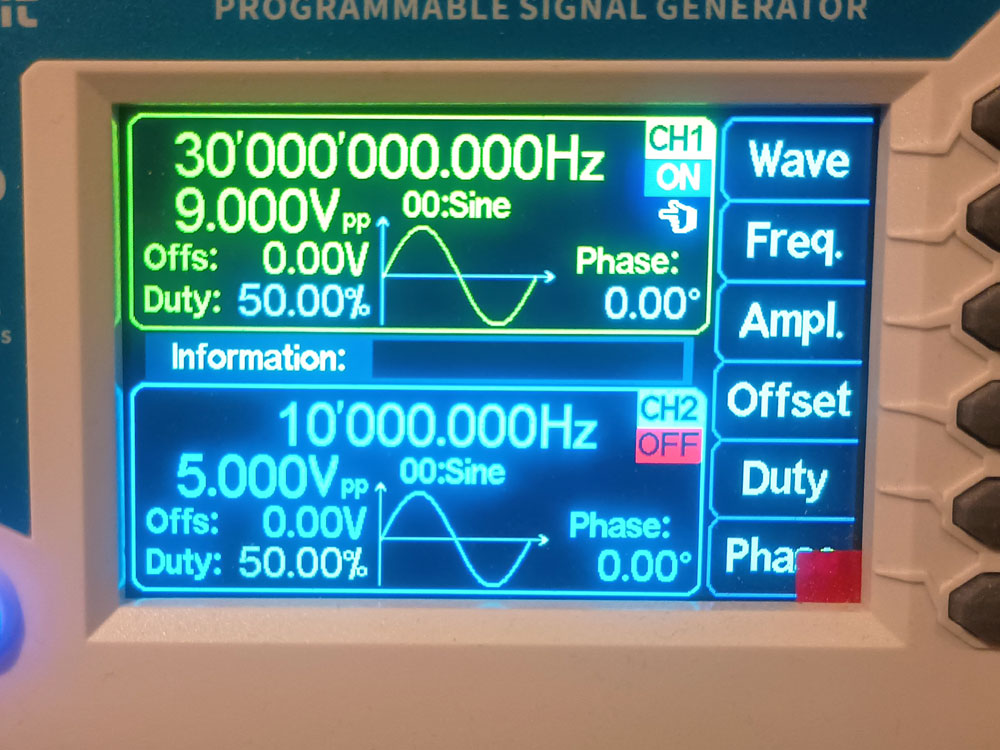

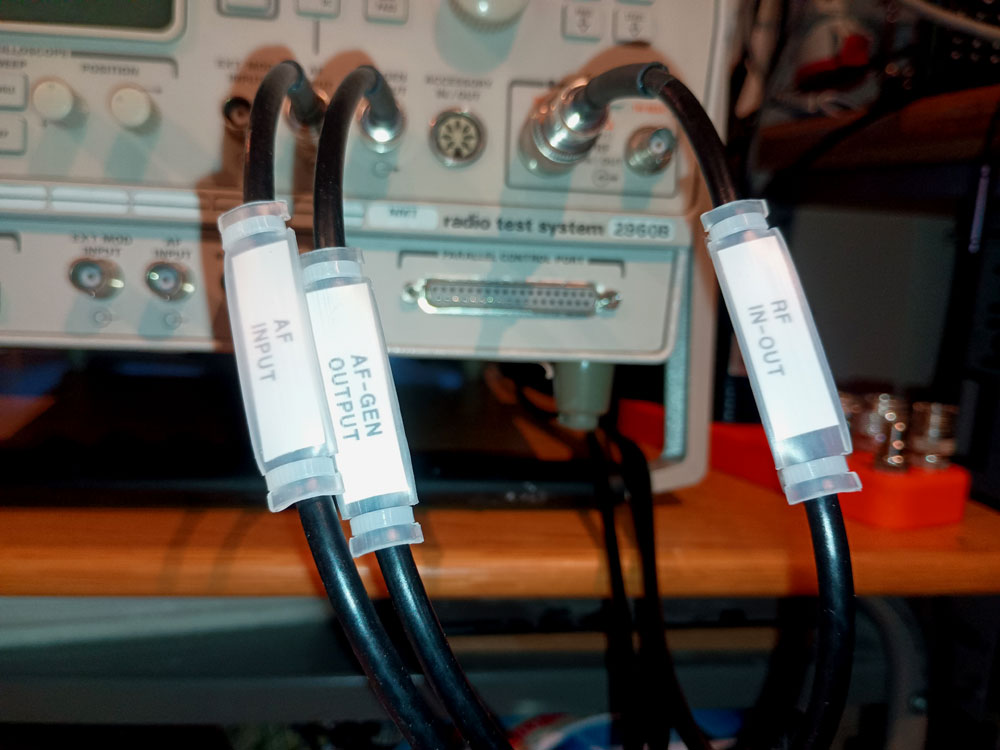

Kabelmärkning / Signalgenerator @ 30MHz 9V (p2p)

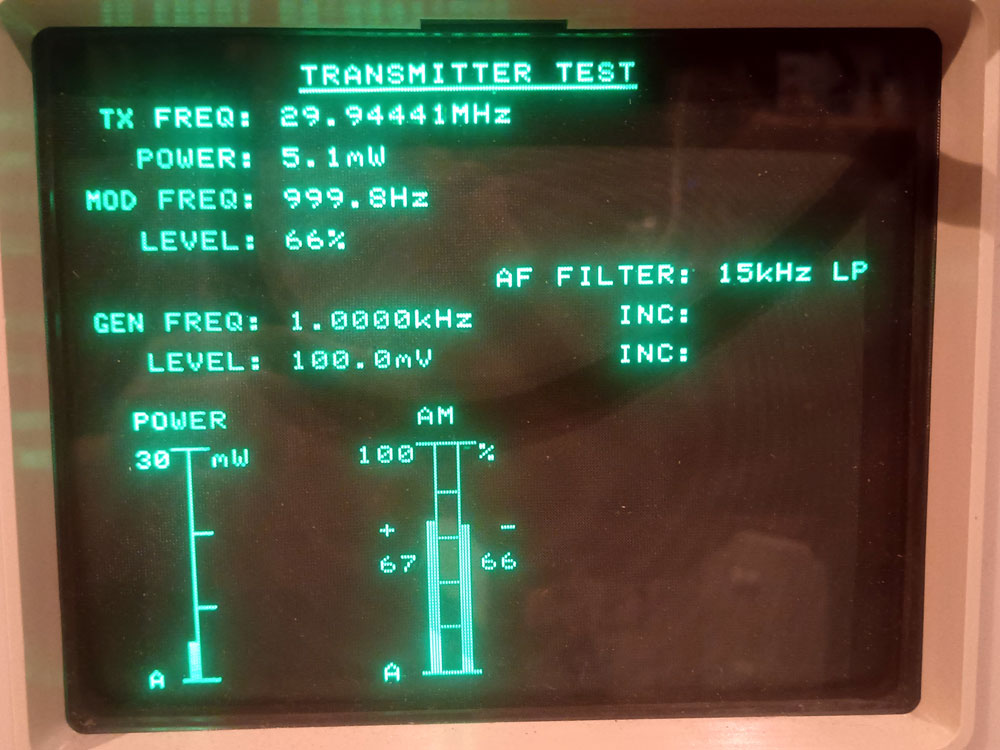

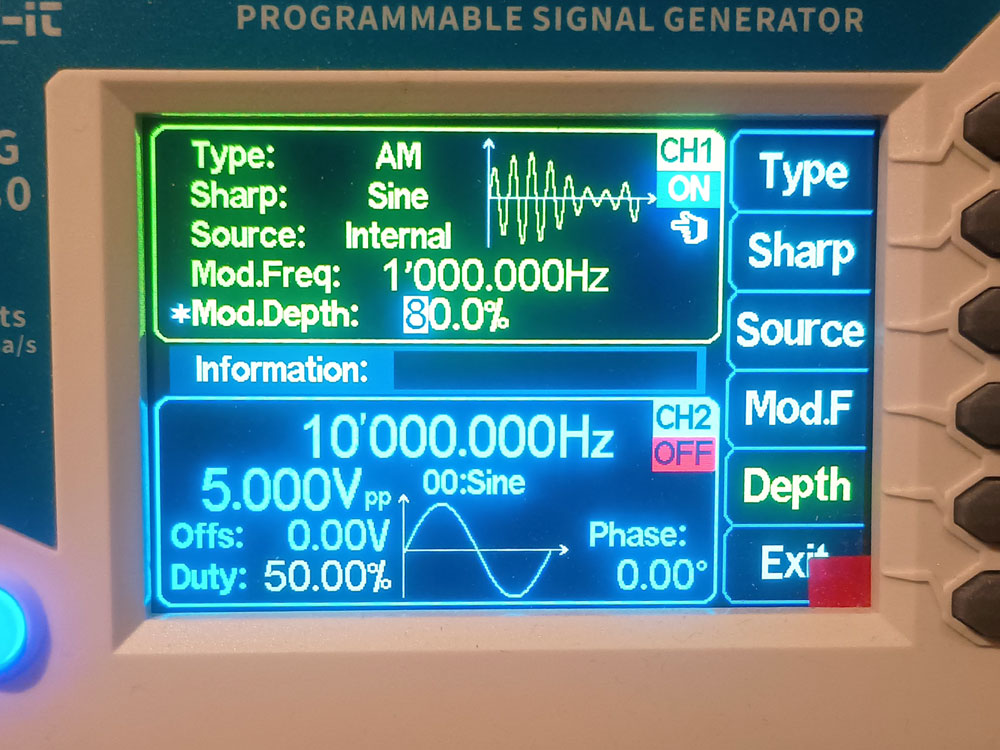

Modulera med AM @ 80% - Avläser 67% på Marconi 2955B instrumentet.
Modulerar AM 80% / Avläser 67%

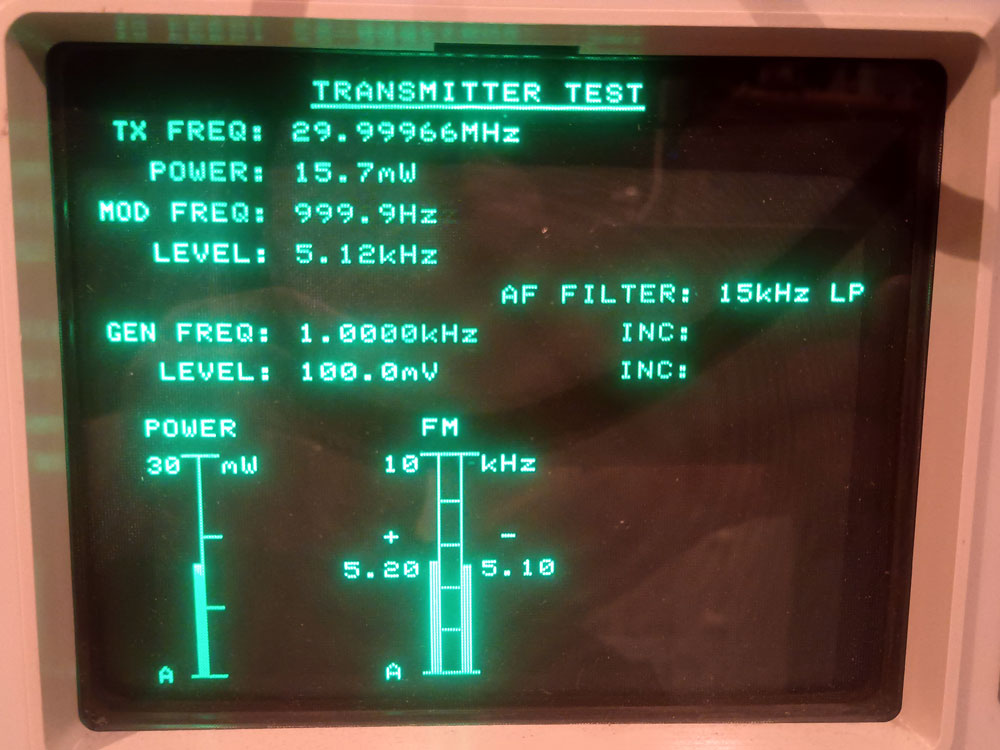

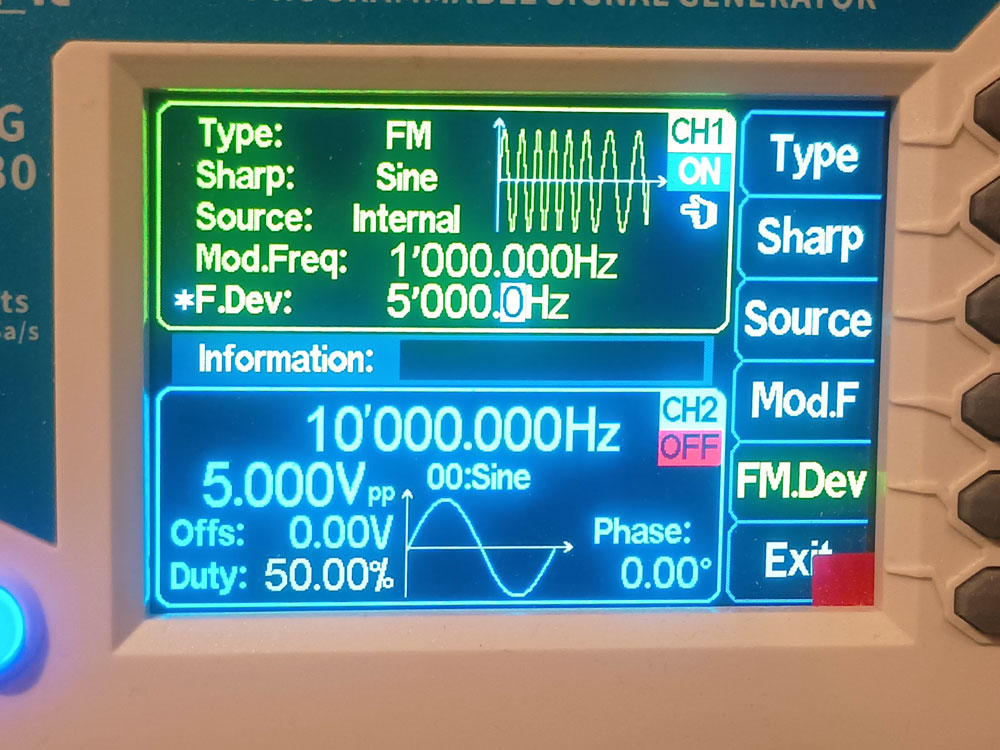

Modulera med FM @ 5KHz deveation (+/- 5KHz) - Avläser +/- 5,2KHz på Marconi 2955B instrumentet.
Modulerar FM med 5 KHz deveation / Avläser 5,2KHz deveation
Slutsats: Blev inte mycket klokare av detta, måste kontrollera min signalgenerator!
2026.06.13 Noterar att det i praktiken är närmare 30år sedan 'Marconi 2955B' och 'Stabilock 4040' instrumenten kalibrerades. Med tanke på detta är det anmärkningsvärt små skillnader på mätresultaten från dom olika instrumenten.
Kommer att göra ett försök att kalibrera Marconi 2955B instrumentet med hjälp av 'Marconi_2955B_Calibration_Manual.pdf' och 'ROHDE&SCHWARZ CMA180' som kalibrerad referens.
Genomför bl.a. följande mätningar:
|
Mottagning (RX) |
Sändning (TX) |
Använder tre egentillverkade coaxial kablar, en med BNC hane i båda ändarna och två med BNC hane i ena änden och 4mm 'banan-stift' i andra änden. Kopplar:
AF IN/UT på prov-objekt kopplas via min DIY Audio anslutningsbox som beskrivs längre ner på denna sida.
'PROVDON RADIO' (M3743-560010) / DIY hållare för dämpsatser / coaxial adaptrar
ToDo
Notes to MySelf
Generellt:
STABILOCK 4040 - NOTES!
MOD sektionen ska vara avstängd vi mätning RX. (MOD instrumentet visar - - - -)
Vid intern reläväxling ändras den interna modulatorn något, justera ev. med MOD FREQ.
STABILOCK 4040 klarar upp till 50W inmatad effekt, över detta använd dämpsats
MARCONI 2955B - NOTES!
MARCONI 2955B0 klarar upp till 75W inmatad effekt, över detta använd dämpsats
ROHDE&SCHWARZ CMA180 - NOTES!
CMA180 klarar upp till 150W inmatad effekt, över detta använd dämpsats.
Marconi Radio Test Set 2955B
2026.06.12 Testar nu ett 'Marconi Radio Test Set 2955B' instrument, den är tillverkad i slutet av 90-talet, m.a.o. snart 30år gammalt men i väldigt bra / välfungerande skick.

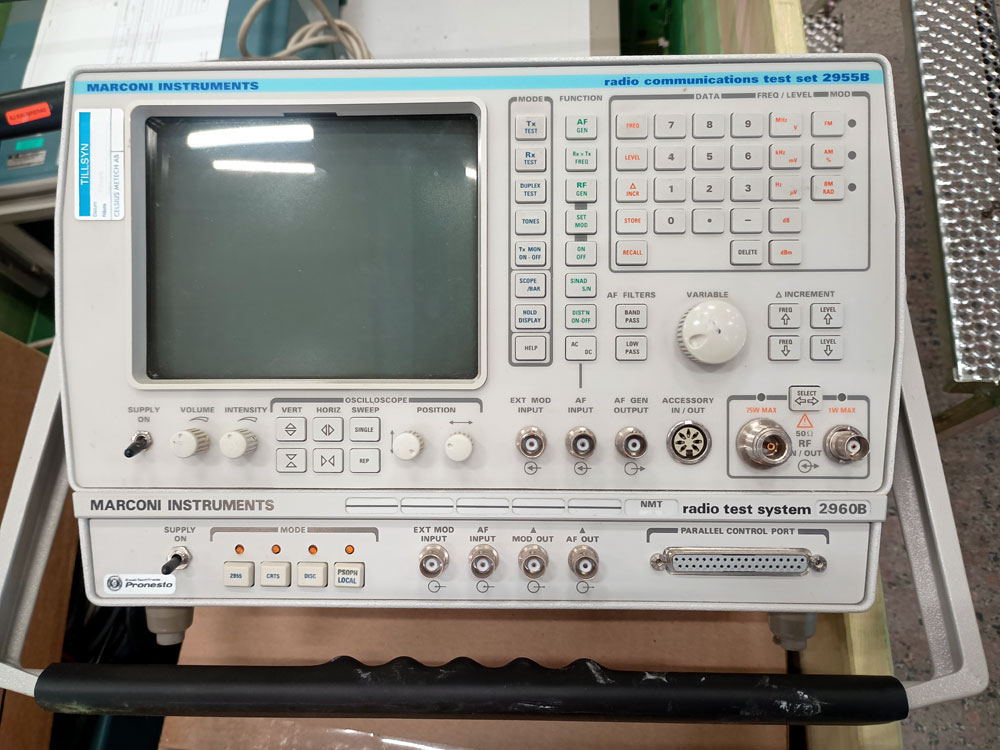

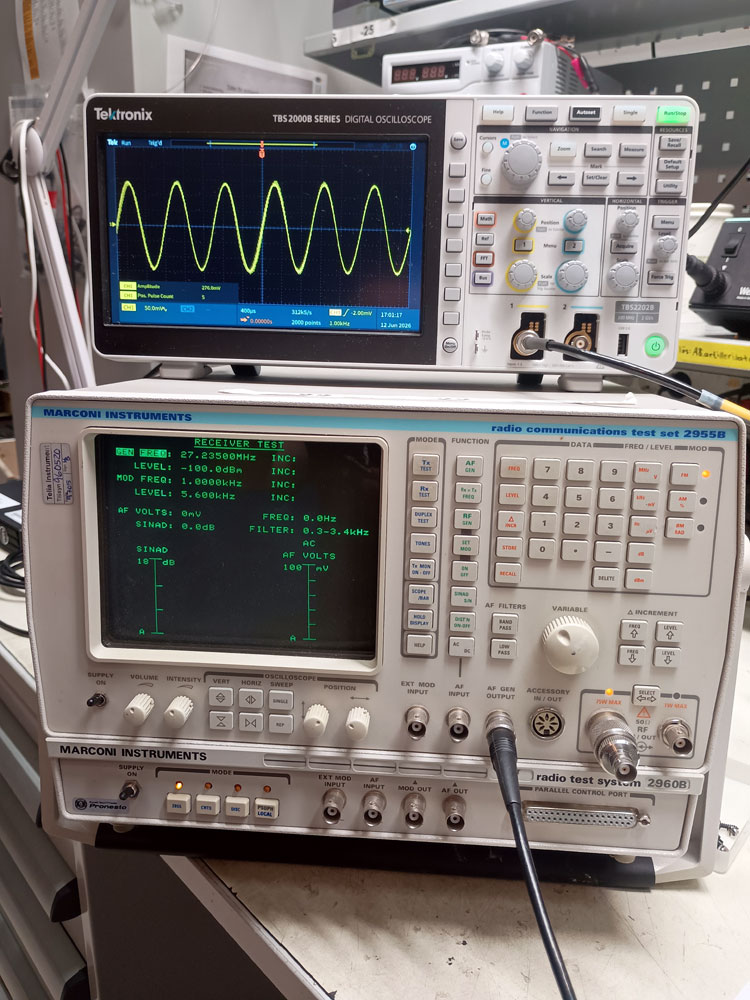

'Marconi Radio Test Set 2955B' / Testar AF generatorn
Har sökt och hittat lite dokumentation på nätet:

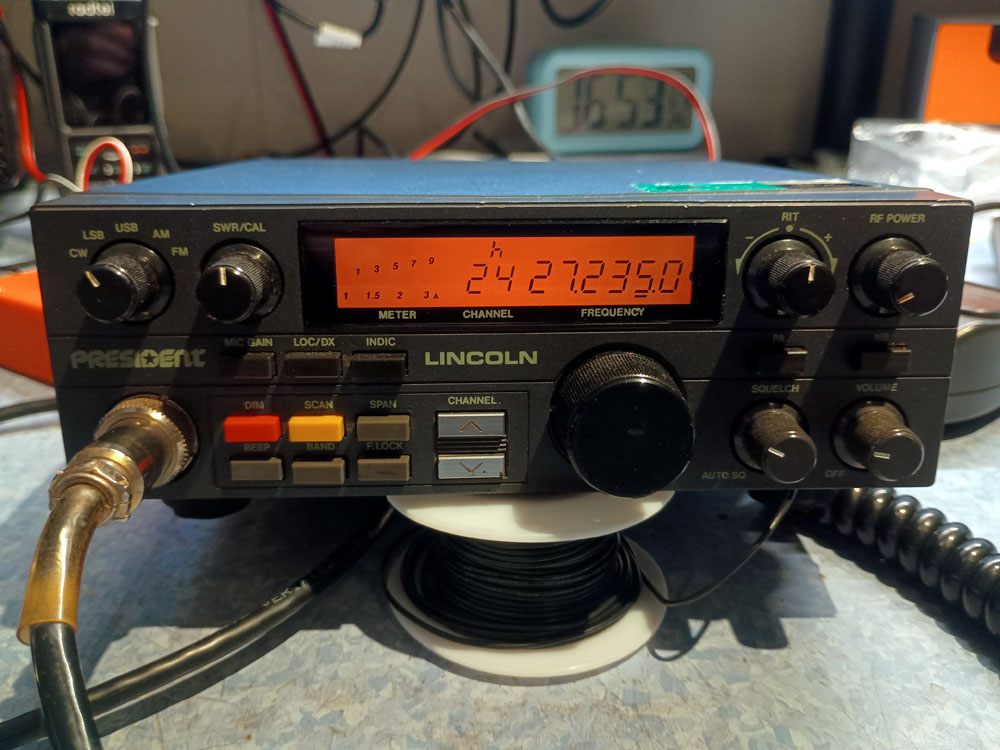

Med 'STABILOCK' instrumentet fick jag problem vid test av sändning (TX) - Så jag börjar att testa lite sändning på en av mina 'President Lincoln' apparater.

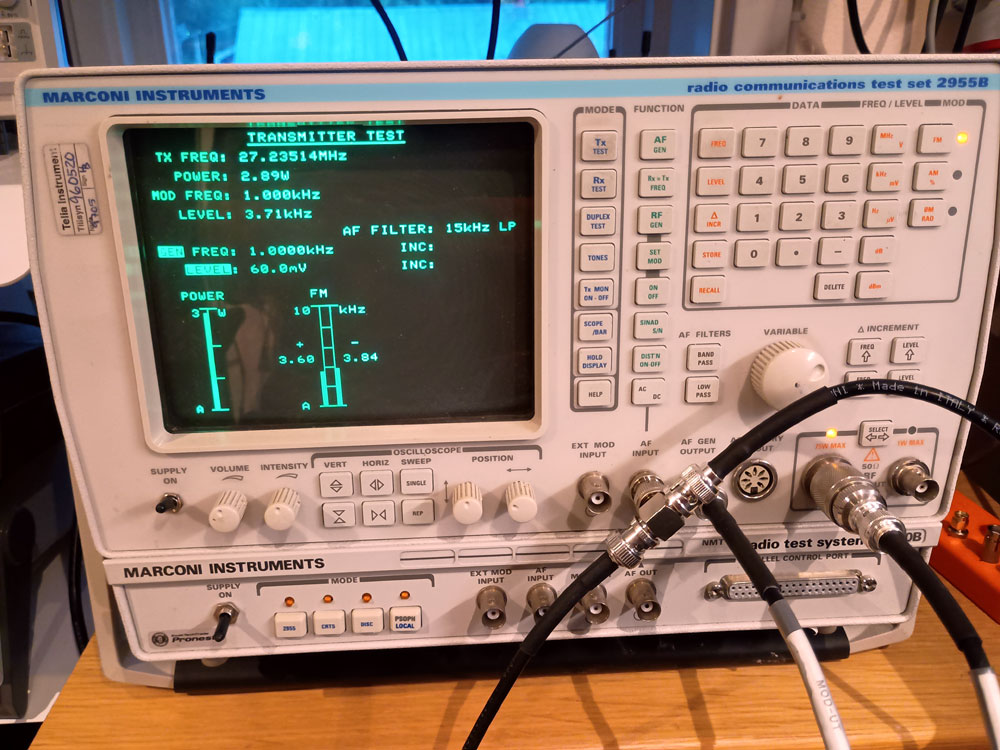

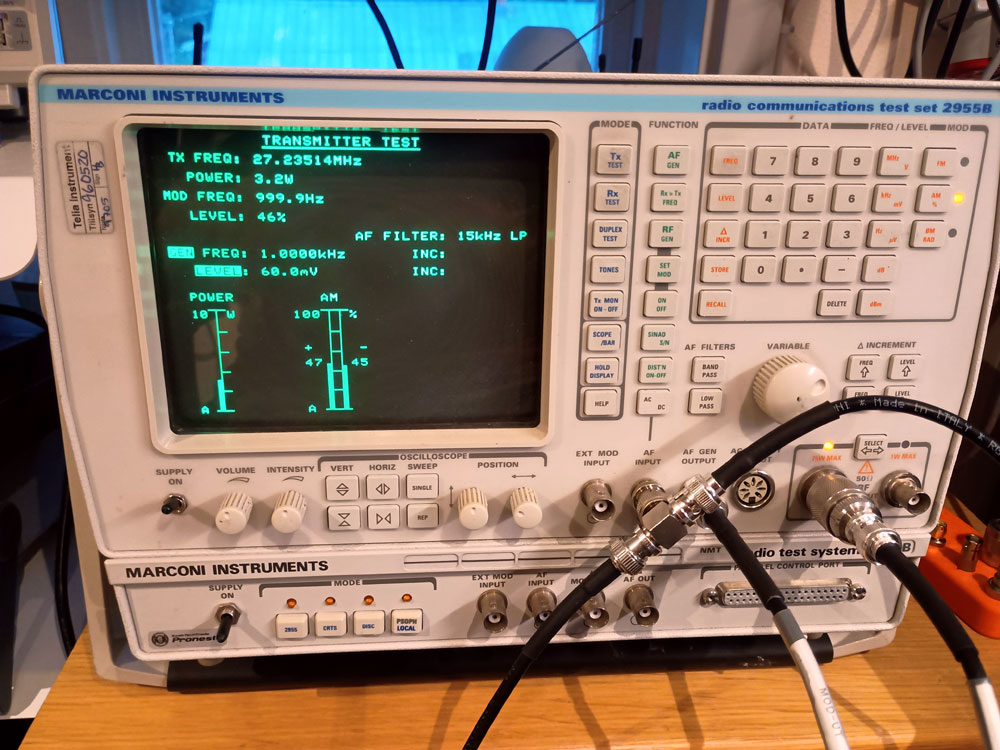

FM Uteffekt 2,89W & deviation +3,6/-3,84KHz / AM Uteffekt 3,2W +47%/-45% modulation
USB Uteffekt 22.0W / S-Enheter
SCHLUMBERGER Stabilock 4040

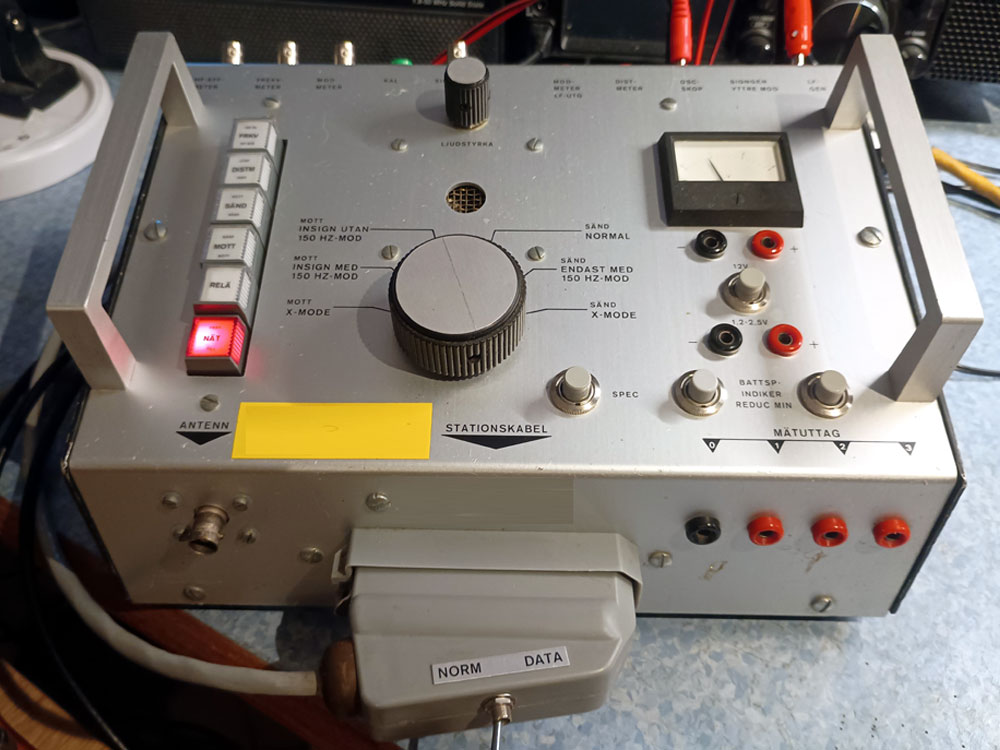

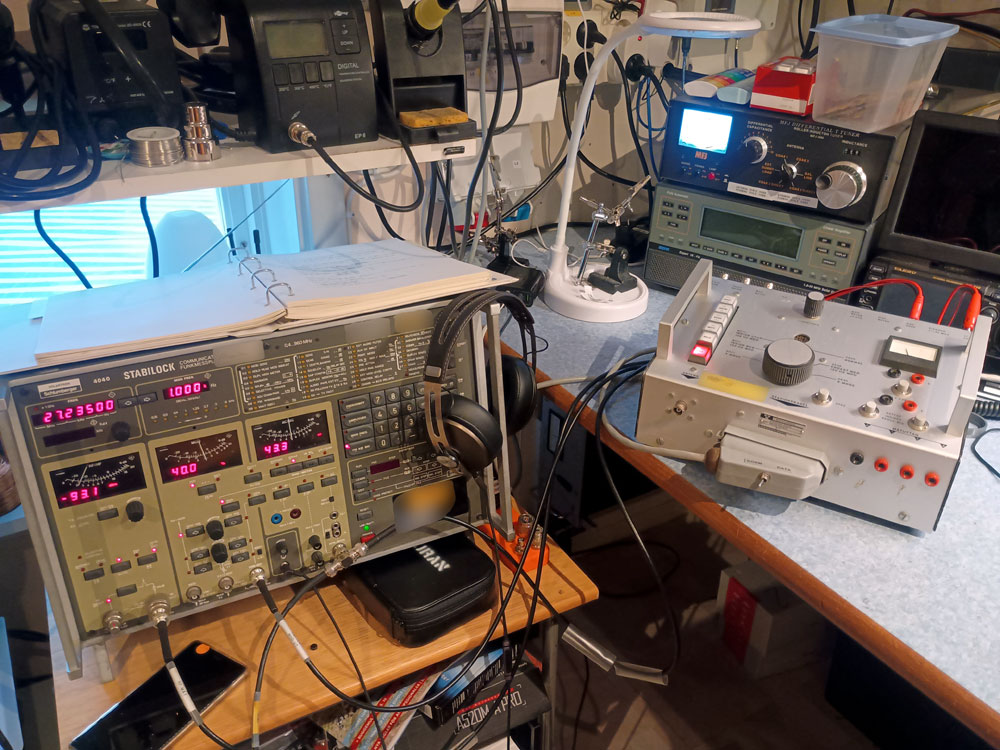

2026.06.07 Har lånat hem ett äldre radio-test instrument 'SCHLUMBERGER Stabilock 4040' / 'RADIOPROVARE 567 MT' (M3743-567011) och ett 'PROVDON RADIO' (M3743-560010)

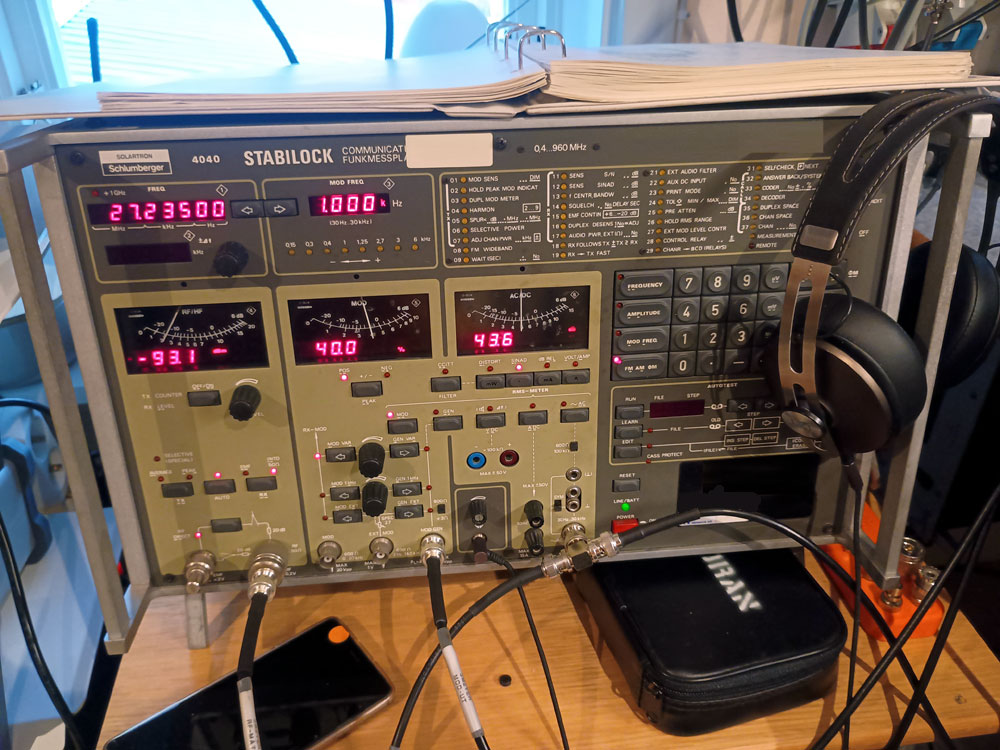

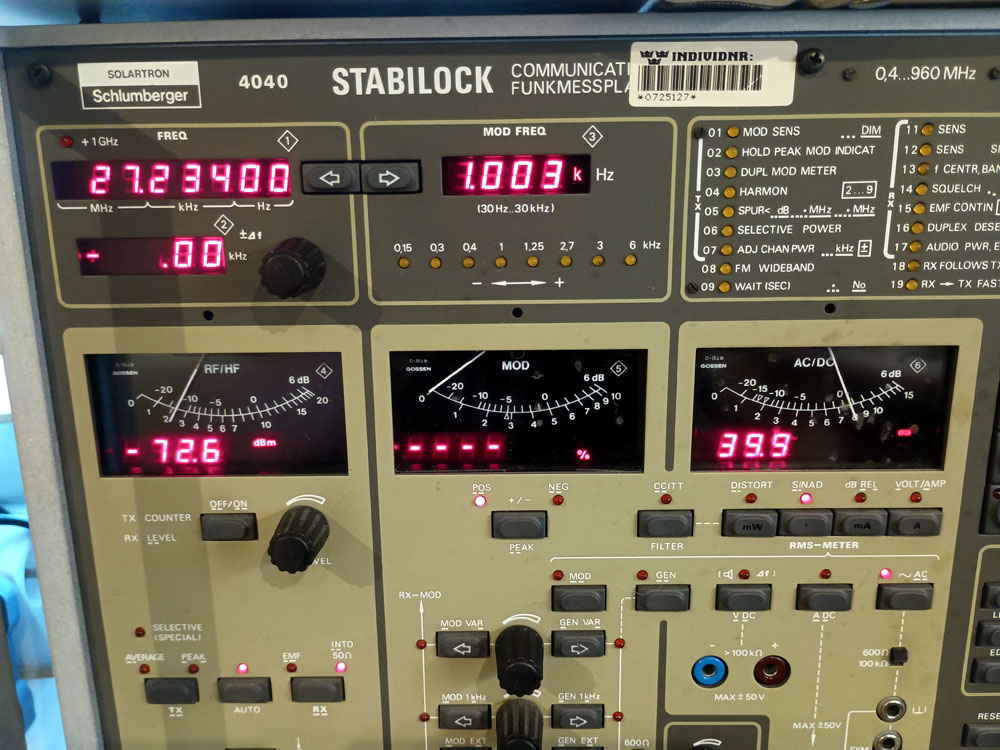

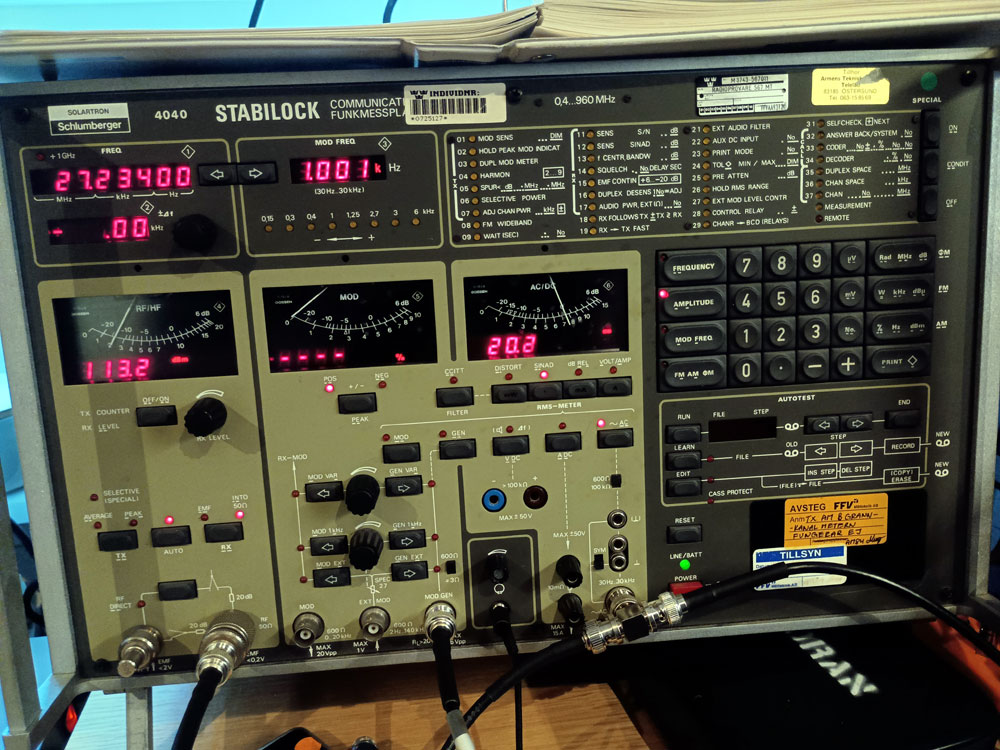

'SCHLUMBERGER Stabilock 4040' / 'RADIOPROVARE 567 MT' (M3743-567011)
Kör RF IN/UT signal via den inbyggda -20dB dämparen, måste därför justera RF/HF instrumentets utslag med -20dB enl. användarmanualen sid 3-6.
Gör några test mätningar för att kontrollera resultat - Har tidigare gjort samma mätningar med ett 'ROHDE&SCHWARZ CMA180 instrument.

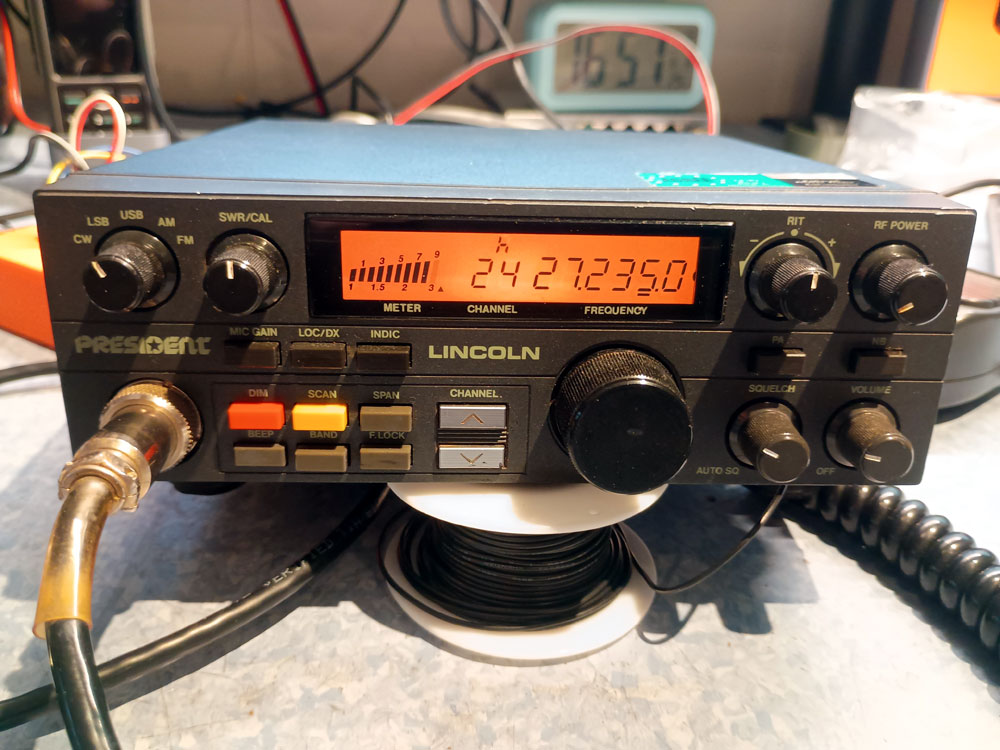

Mäter 20dB SINAD vid -113,2dBm insignal (USB) / PRESIDENT LINCOLN v.1.
Mottagningskänslighet SSB (USB) är (Bättre än) > 20dB SINAD vid -113,2dBm insignal. Distortion (Mindre än) < 10%.

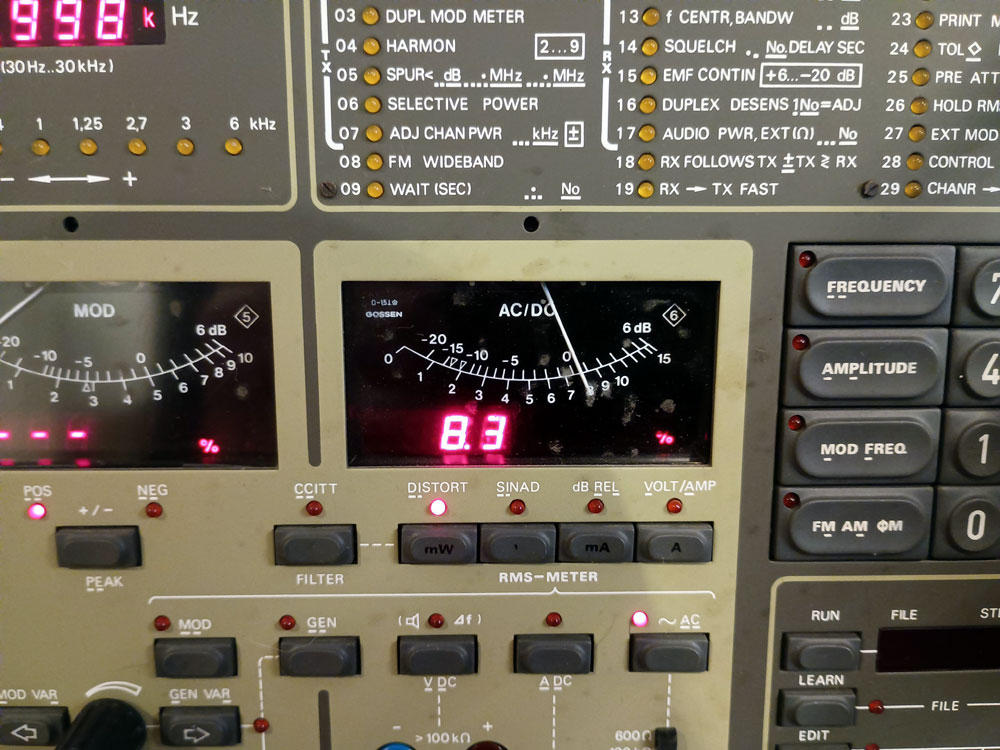

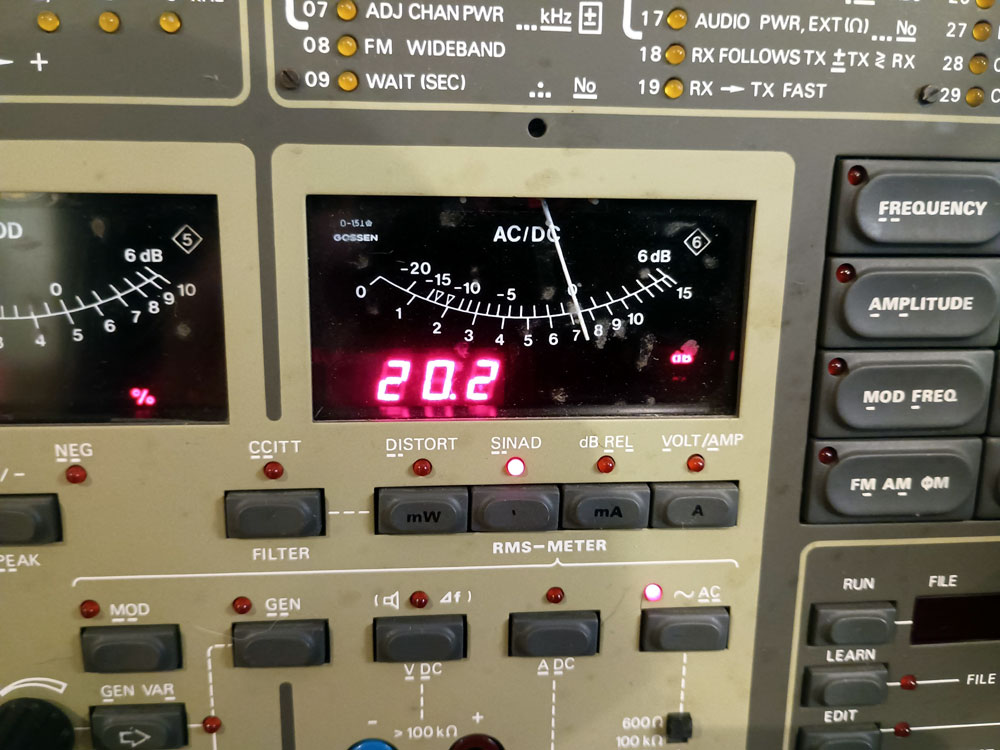

Distortion 8,3% / SINAD 20,2dB

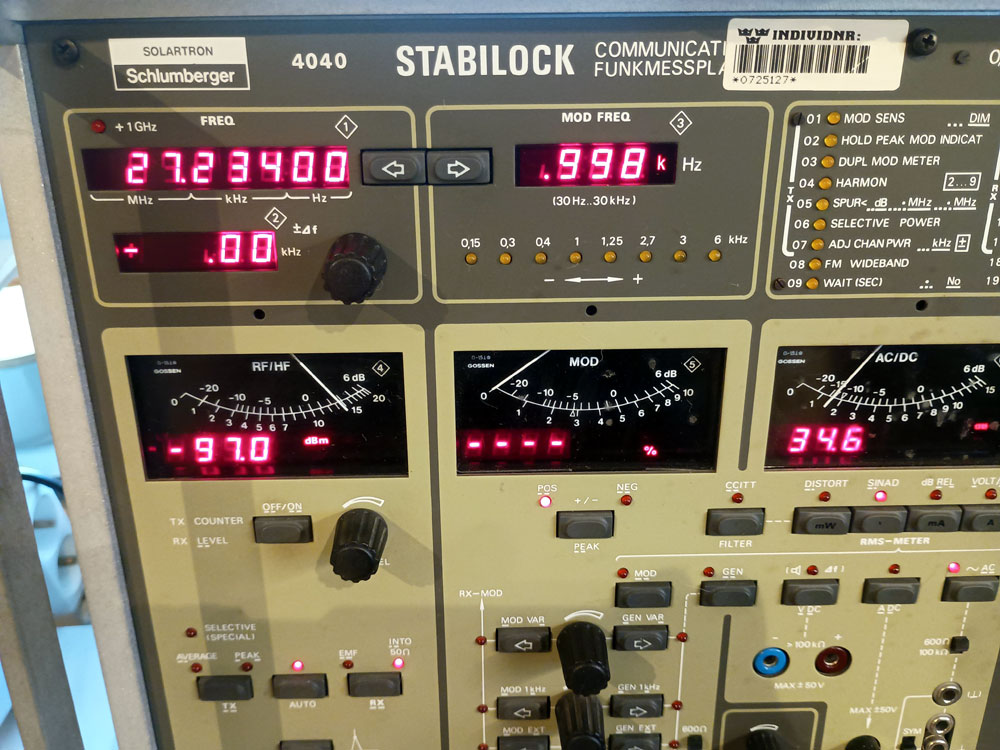

Signalmätarens utslag, visar minst en signalenhet lågt...
Signalmätaren ska visa S9 vid -73dBm / Den visar minst ett streck för lite!)
Signalmätaren ska visa S5 vid -97dBm / Den visar för lite även här...

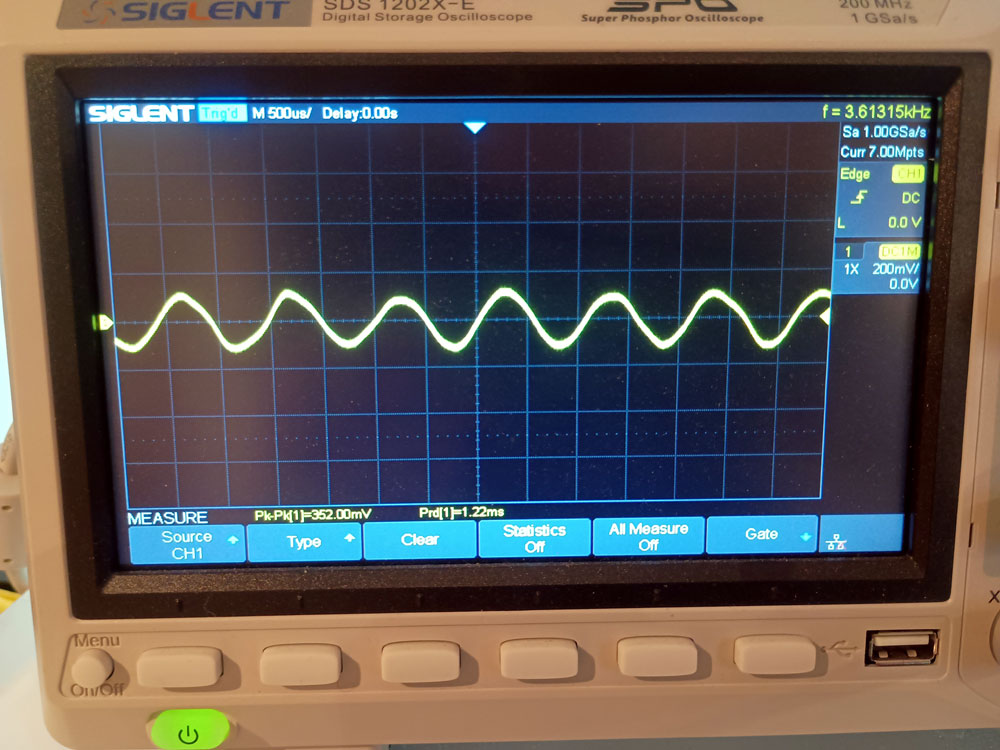

Kopplar in mitt 'SIGLENT SDS 1202X-E' oscilloskop för att hålla ett öga på modulationens vågform, monitorerar även ljudmässigt via hörlursutgången på 'Stabilock 4040' instrumentet. (Man kan även lyssna via högtalaren på 'PROVDON RADIO'

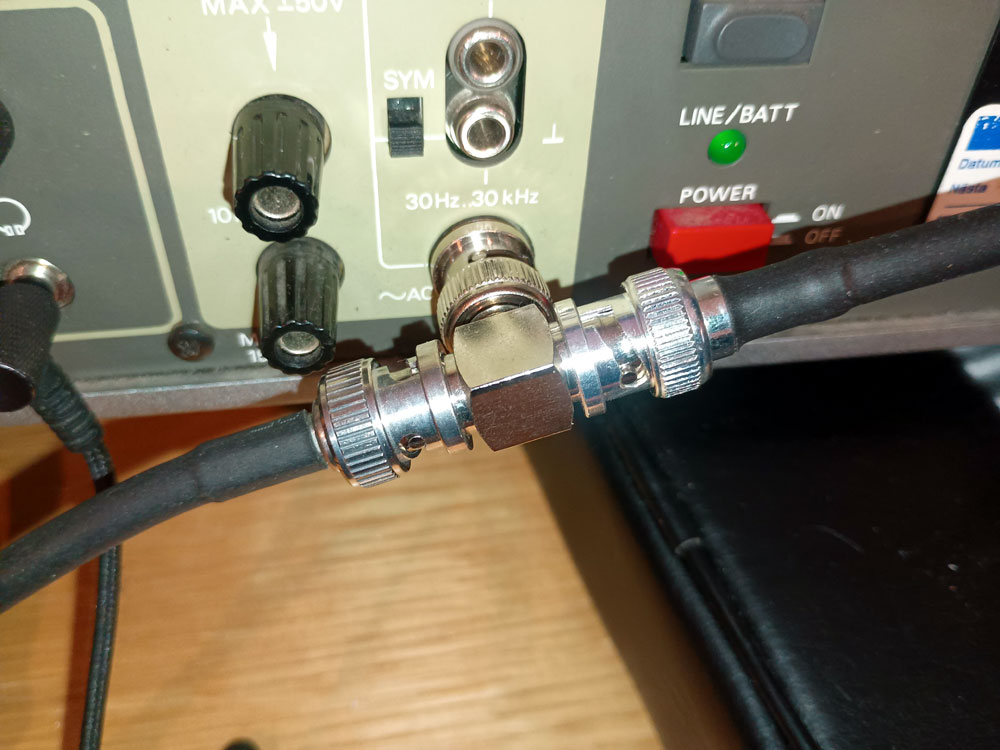

Inkoppling av oscilloskop / 1KHz SINUSVÅG
ROHDE&SCHWARZ CMA180

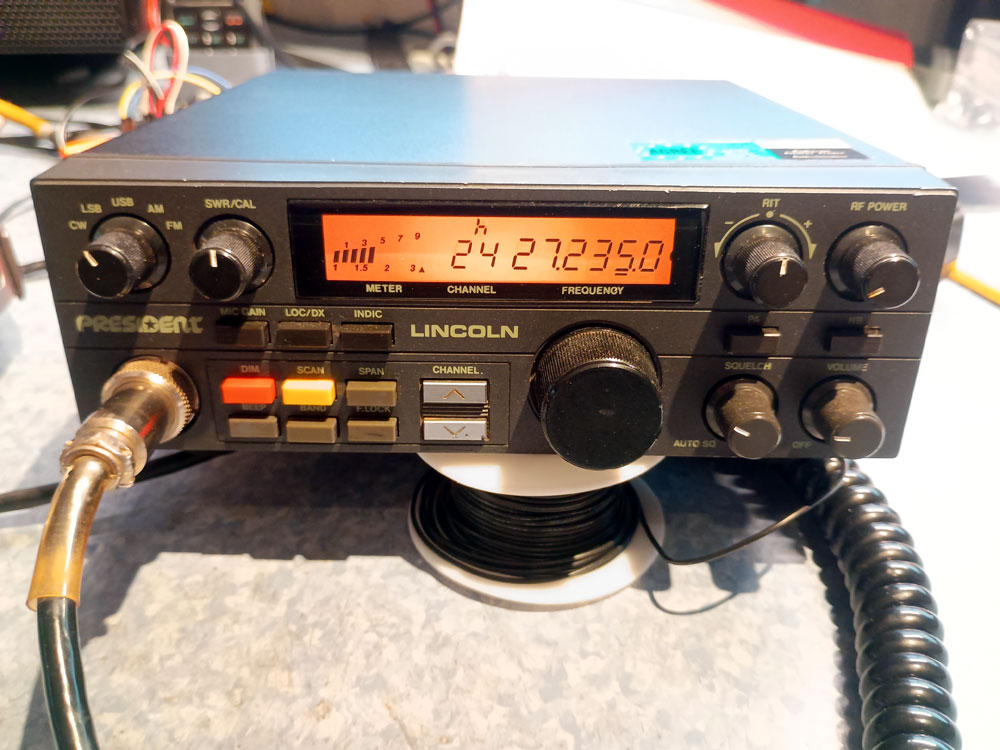

2026.05.22 Använder den nytillverkade anslutningsboxen för mäta på en gammal PR-Radio 'PRESIDENT LINCOLN'.
|
Radion uppkopplad och klar för test, ljud ut från radion kan kopplas från 'ACCESSORY CONNECTOR' pin 1 & 2. På denna radio använder jag den 'extra' 3,5mm kontakten som monterats för att kunna koppla in en extern DSP

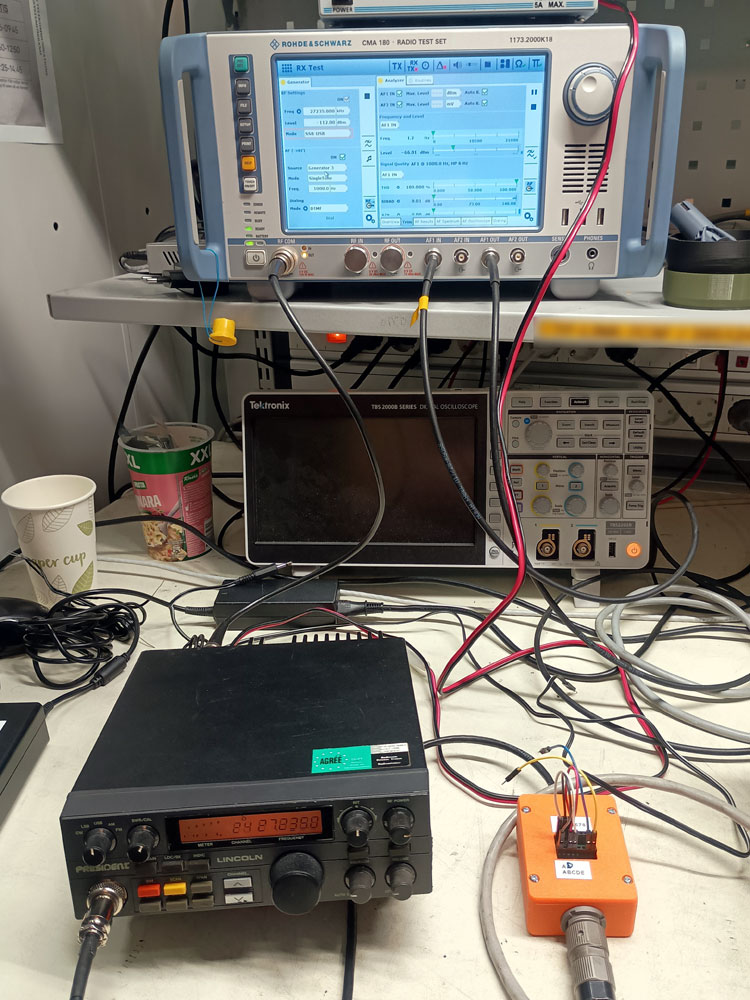

Kopplar in följande till CMA180 instrumentet: Ljud från radio --> AF1 IN1 Ljud till radio <-- AF1 OUT1 & 3 ANT på radio <--> RF COM2 För detaljer se längre ner på sidan Not-1: Kopplas via 'PROVDON RADIO' som inte syns på bilden Not-2: CMA180 klarar upp till 150W inmatad effekt, någon dämpsats behöv m.a.o. inte. Not-3: Modulation vid mätning av TX/SSB och FM-Deveation är 1KHz @ (ca) 60mV
|

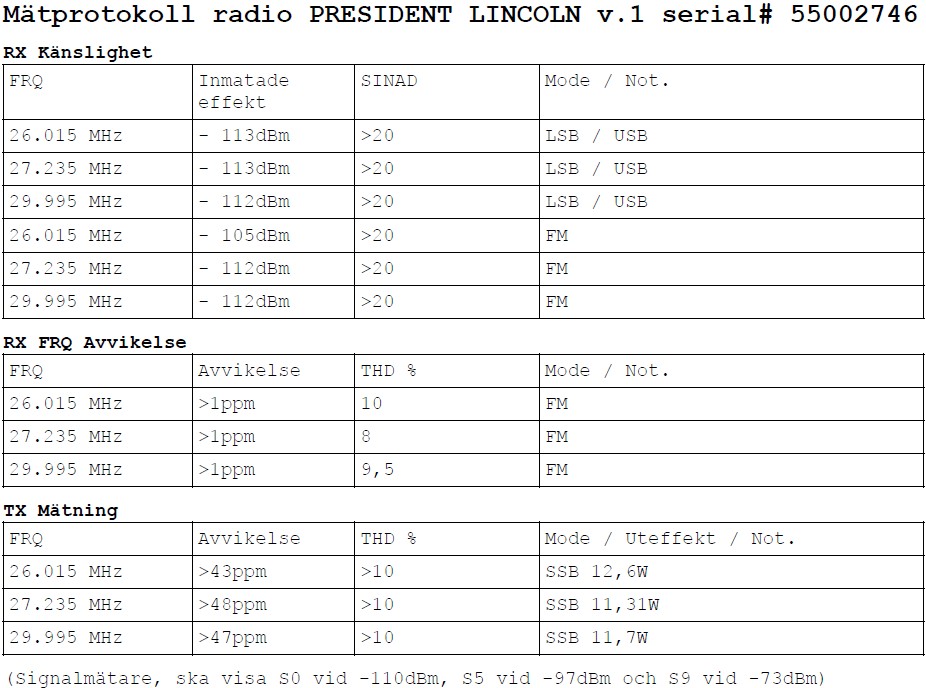

Här är en sammanställning av upmätta värden, återstår bl.a. mätning av FM-Deveation...

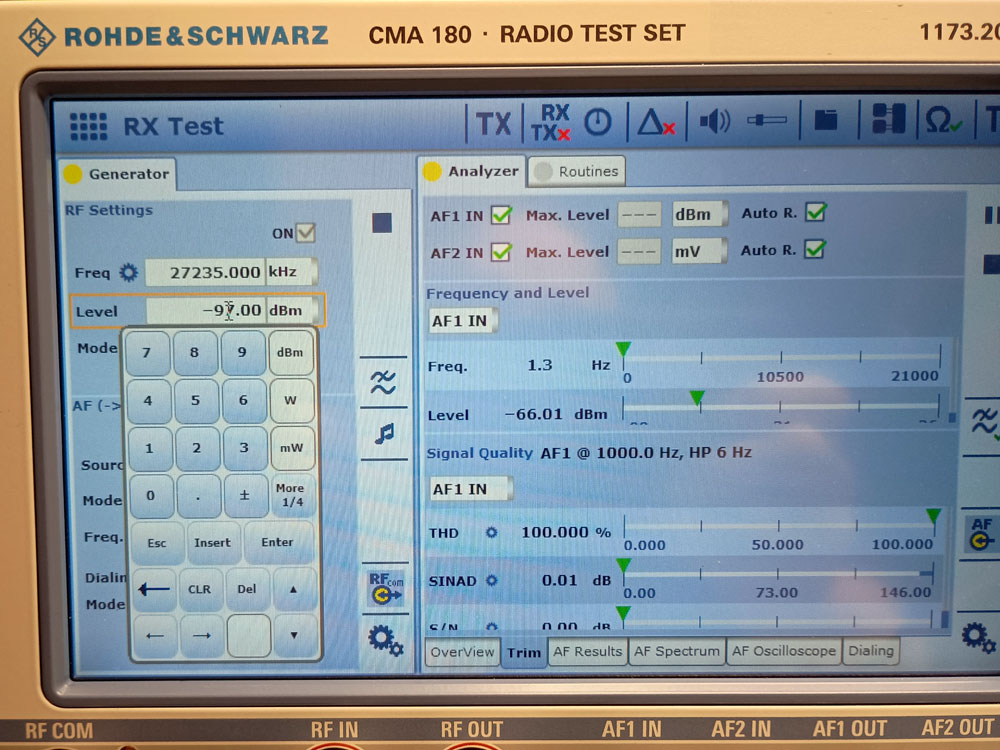

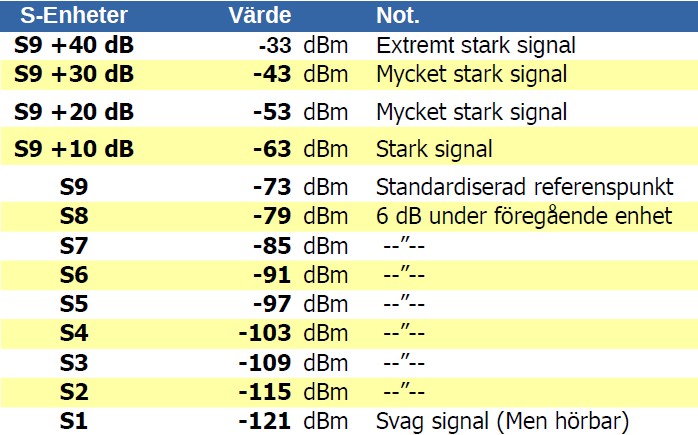

Upplever att radion inte visar 'rätt' signalstyrka på inkommande signal, ger signalrapporter minst 2 enheter lägre än vad jag får tillbaka. Kontrollerar genom att påföra insignal, signalmätaren ska visa S0 vid -110dBm, S5 vid -97dBm och S9 vid -73dBm - Läs mera om 'S' enheten här --> Här! Länk till Wikipedia.org[R2]

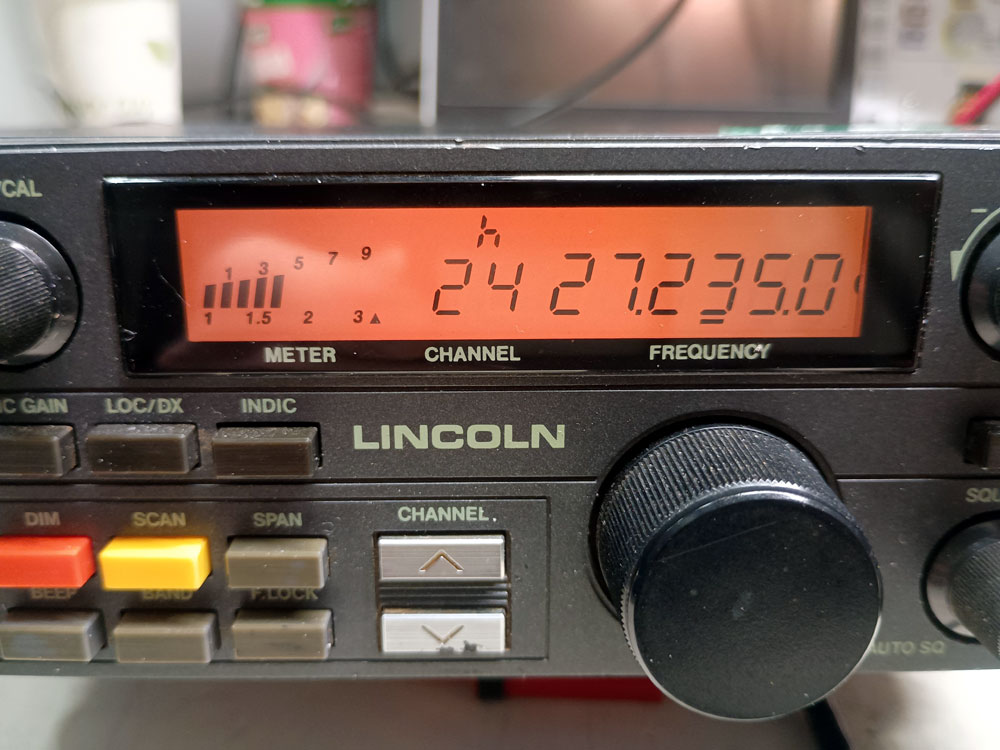

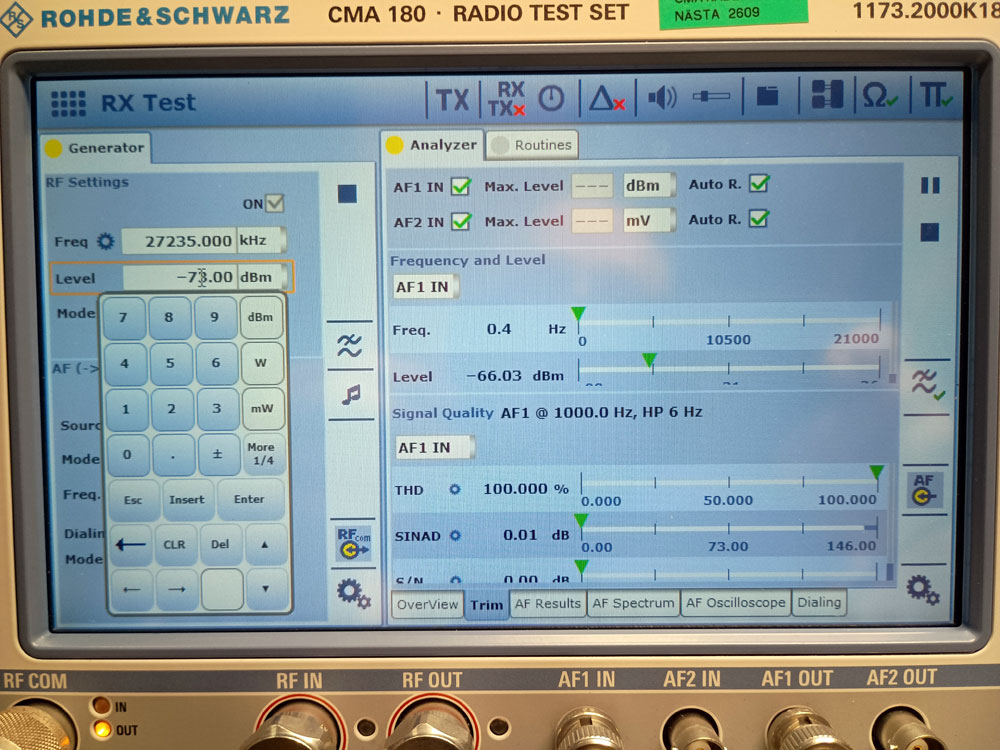

Signalmätaren ska visa S9 vid -73dBm / Den visar minst ett streck för lite!

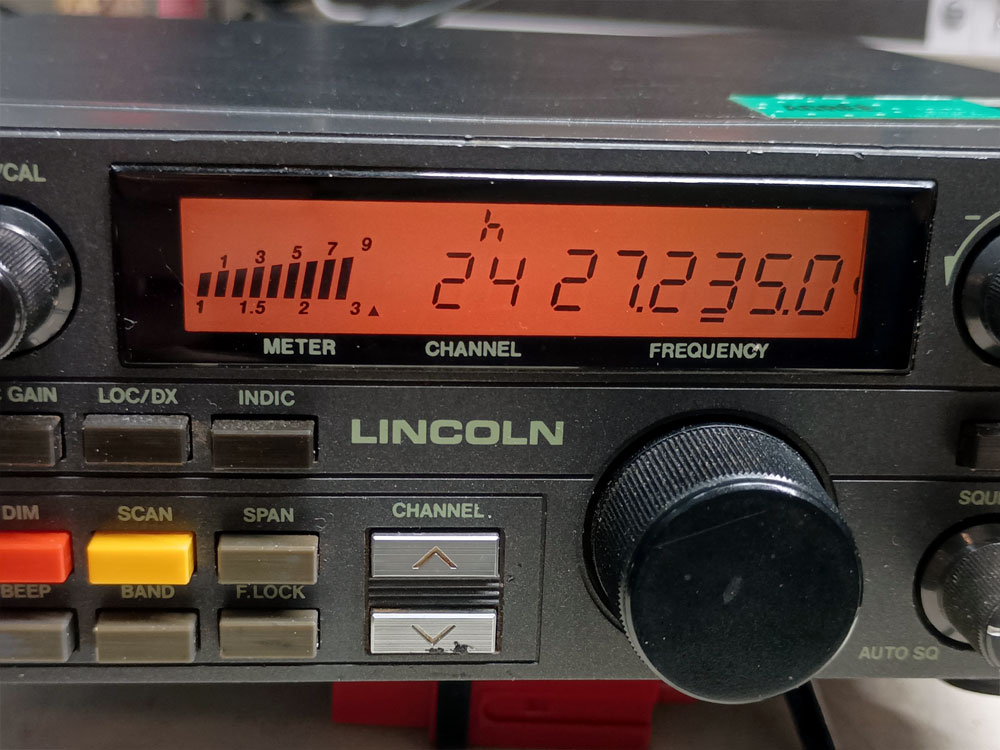

Signalmätaren ska visa S5 vid -97dBm / Den visar för lite även här...
DIY Audio anslutningsbox
2026.05.14 Tillverkar en Audio anslutningsbox för att kunna mäta på olika radio apparater, det är vid mätning av mottagning sv SSB som man kan behöva påföra modulation, modulation behövs även vid mätning av FM deviation.

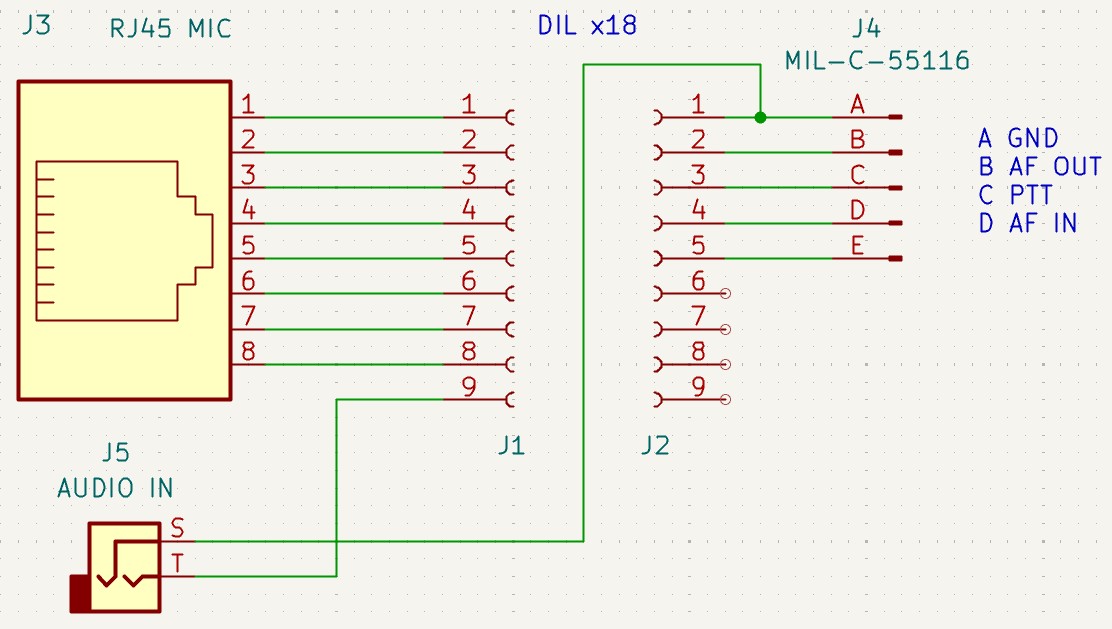

 Skiss / schema ritad med KiCAD | A = GND SVART B = AF OUT GUL C = PTT RÖD D = AF IN VIT E = VCC+ BLÅ |

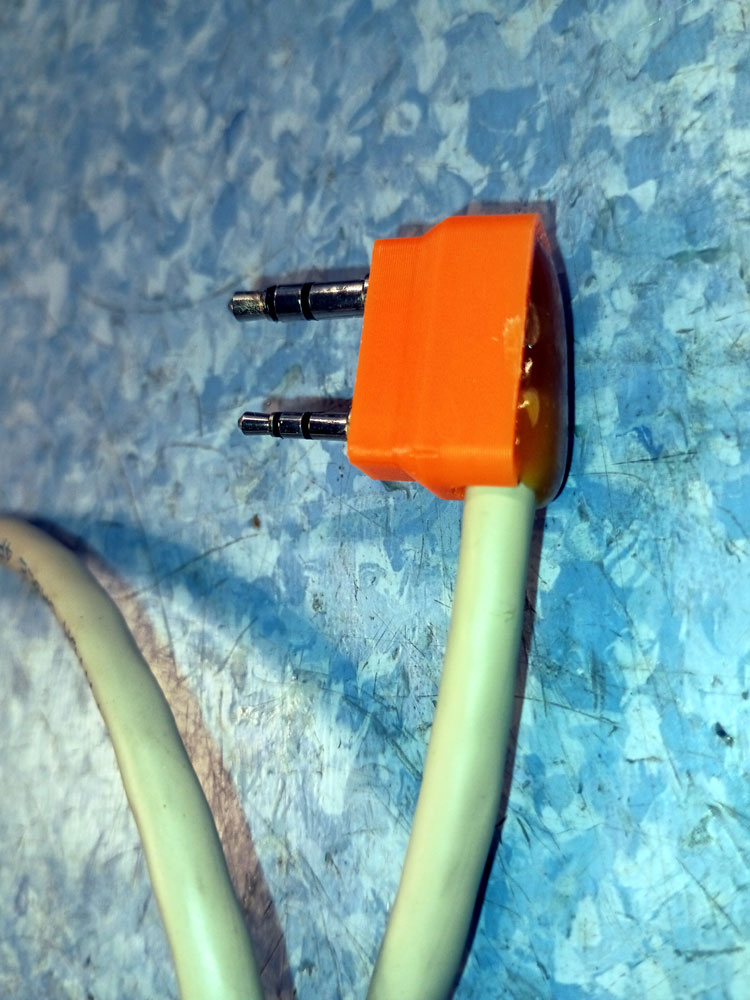

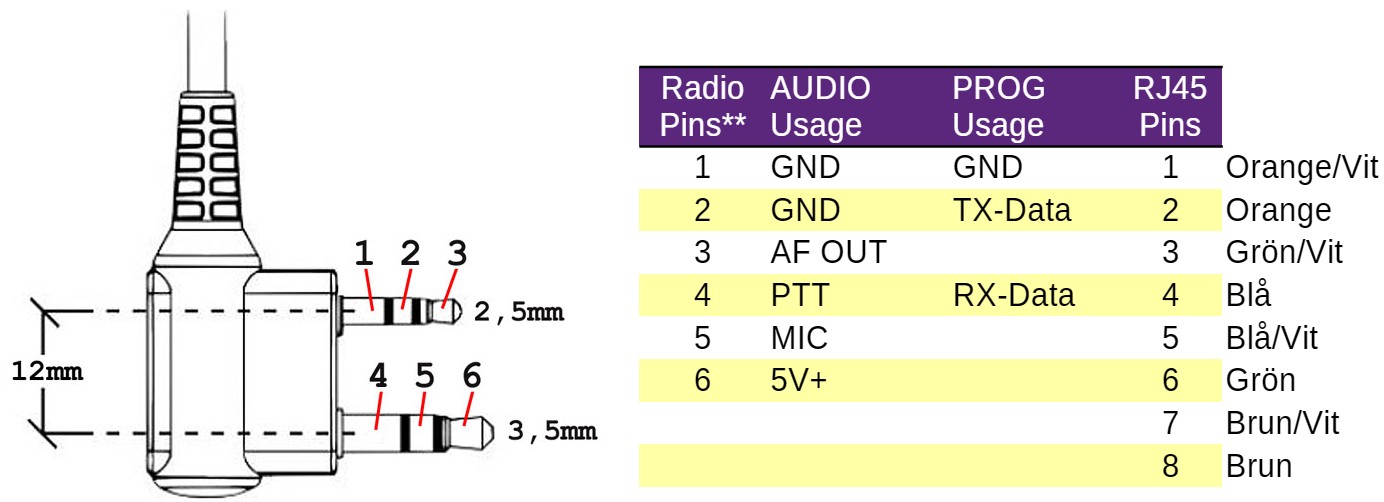

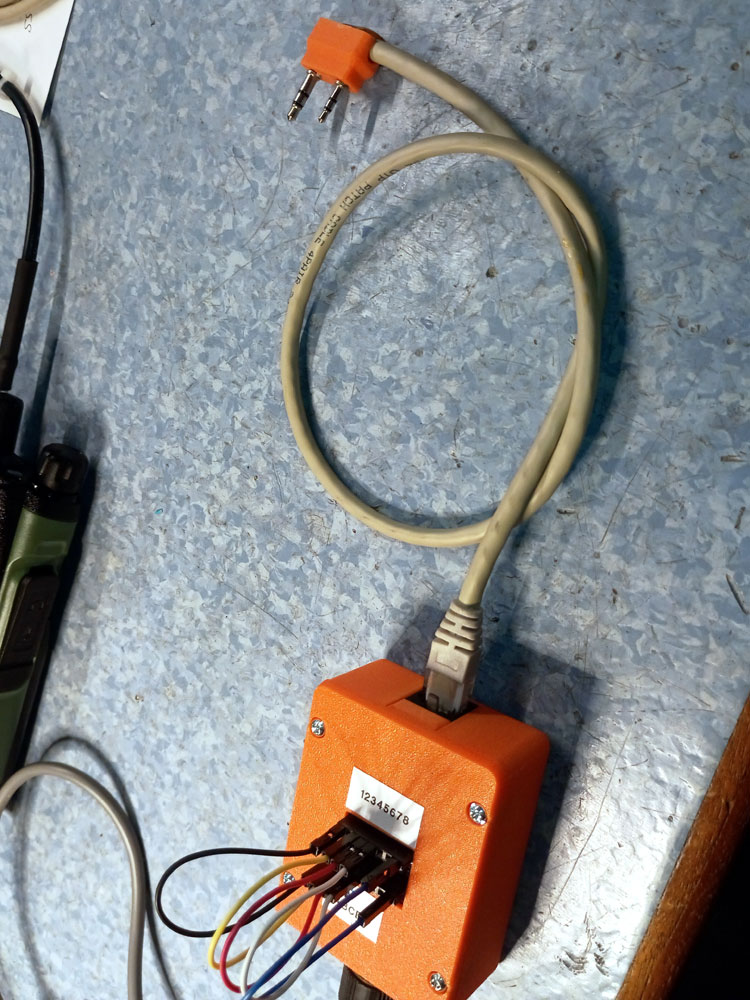

Använder en modular kontakt 8P8C hona (RJ45) för att ansluta mikrofonkontakt, kopplas pin1 till pin1, pin2 till pin2 o.s.v. Den andra anslutningen är en std. MIL-C-55116 som ska anslutas till 'PROVDON RADIO'

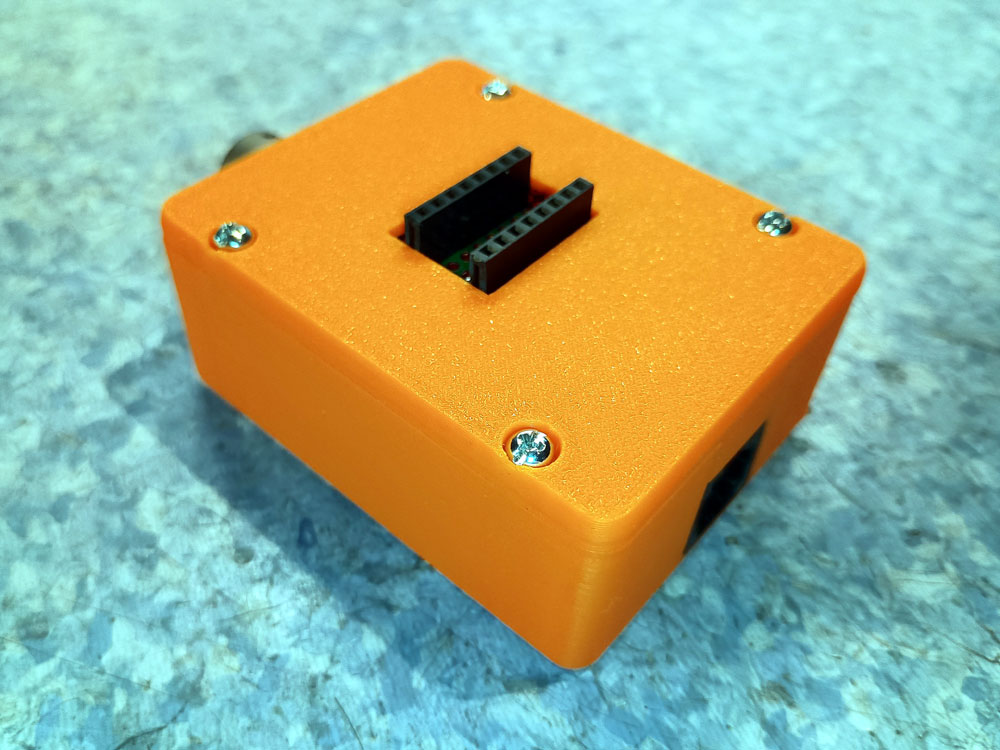

3D-skiss från Sketchup, Botten / Lock

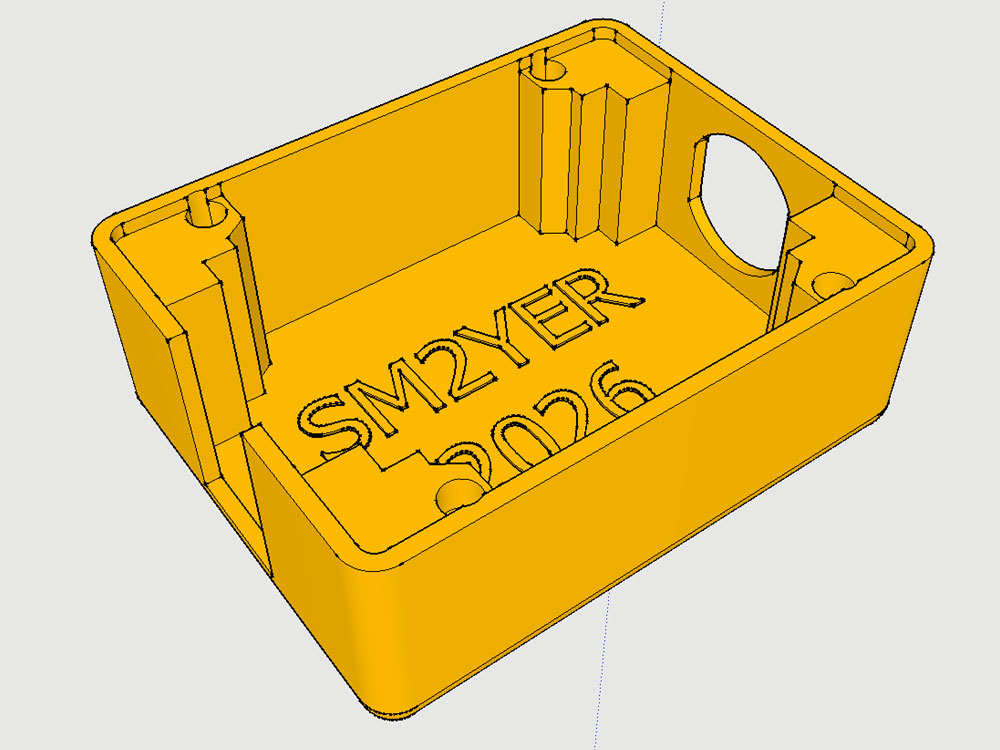

Här ligger dom båda .stl filerna för den som vill 3D-printa själv:
.STL fil för att skriva ut Botten
.STL fil för att skriva ut Locket

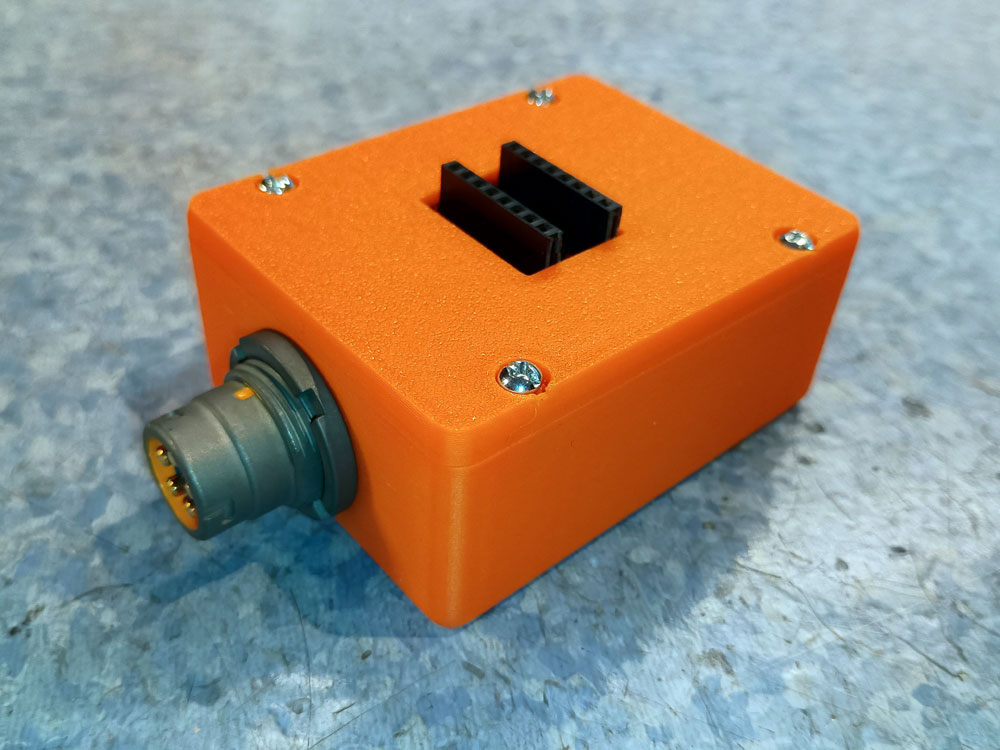

Kapslingen färdig
2026.05.11 Testar en spectrum analysator 'Tektronix RSA518A' för att kolla på mina nya handaparater. Tektronix instrumentet kan hantera max +33dBm effekt på ingången (Med intern dämpare inställd på -20dB) - Detta motsvarar ca. 2W

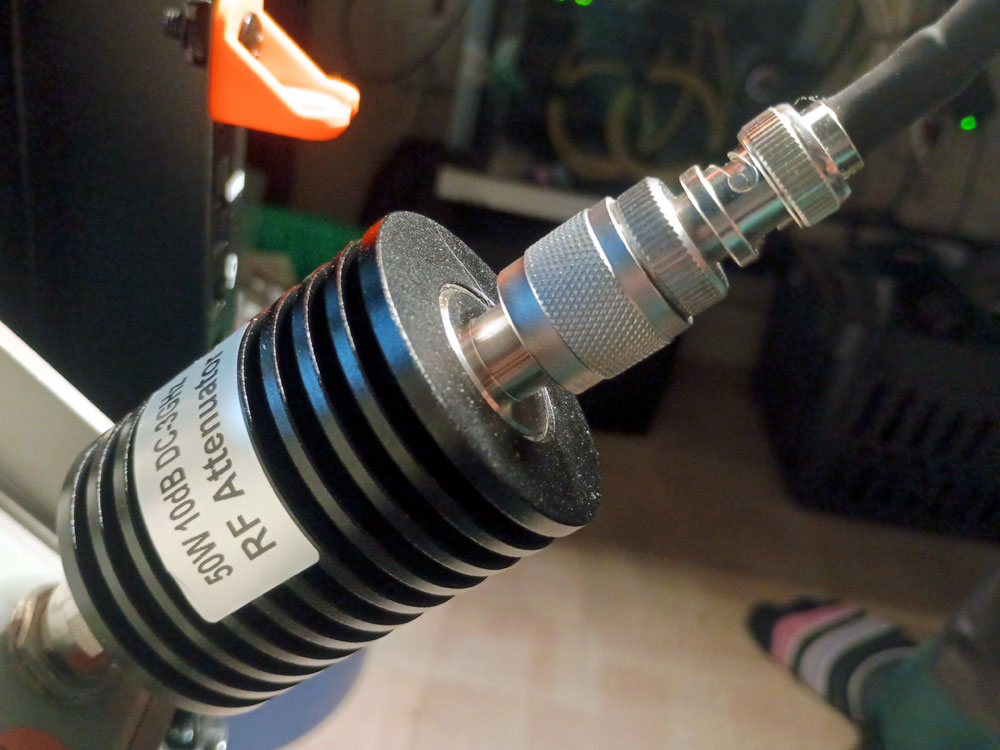

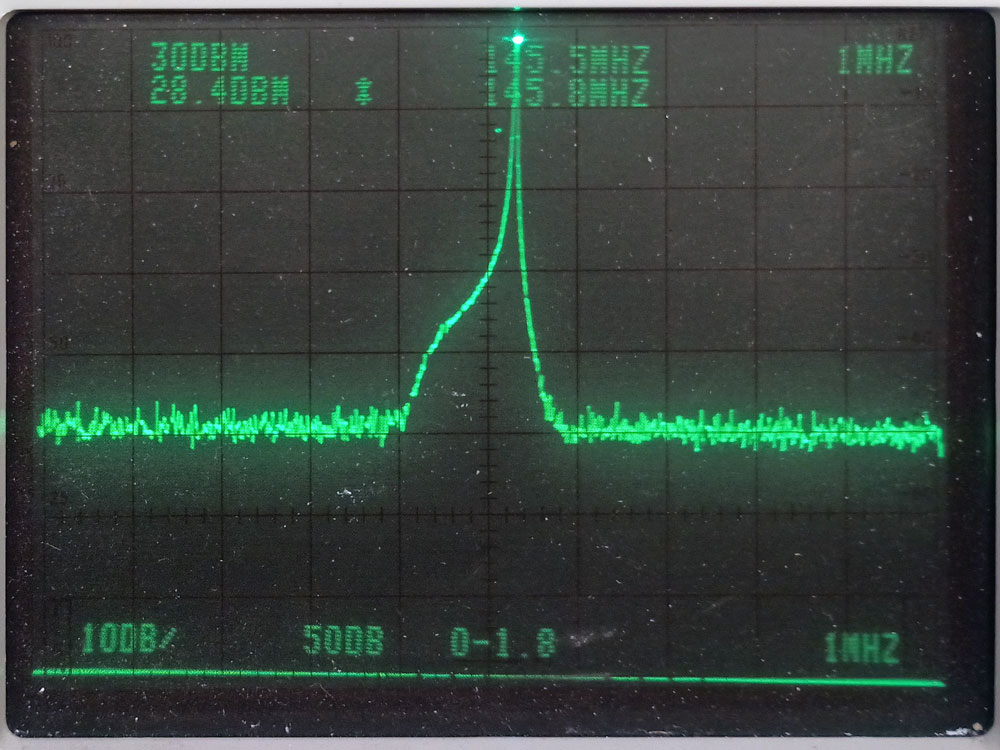

Säker RF är +30dBm (1W) - Använder en 6dB dämpare och intern dämpning inställd på -20dB

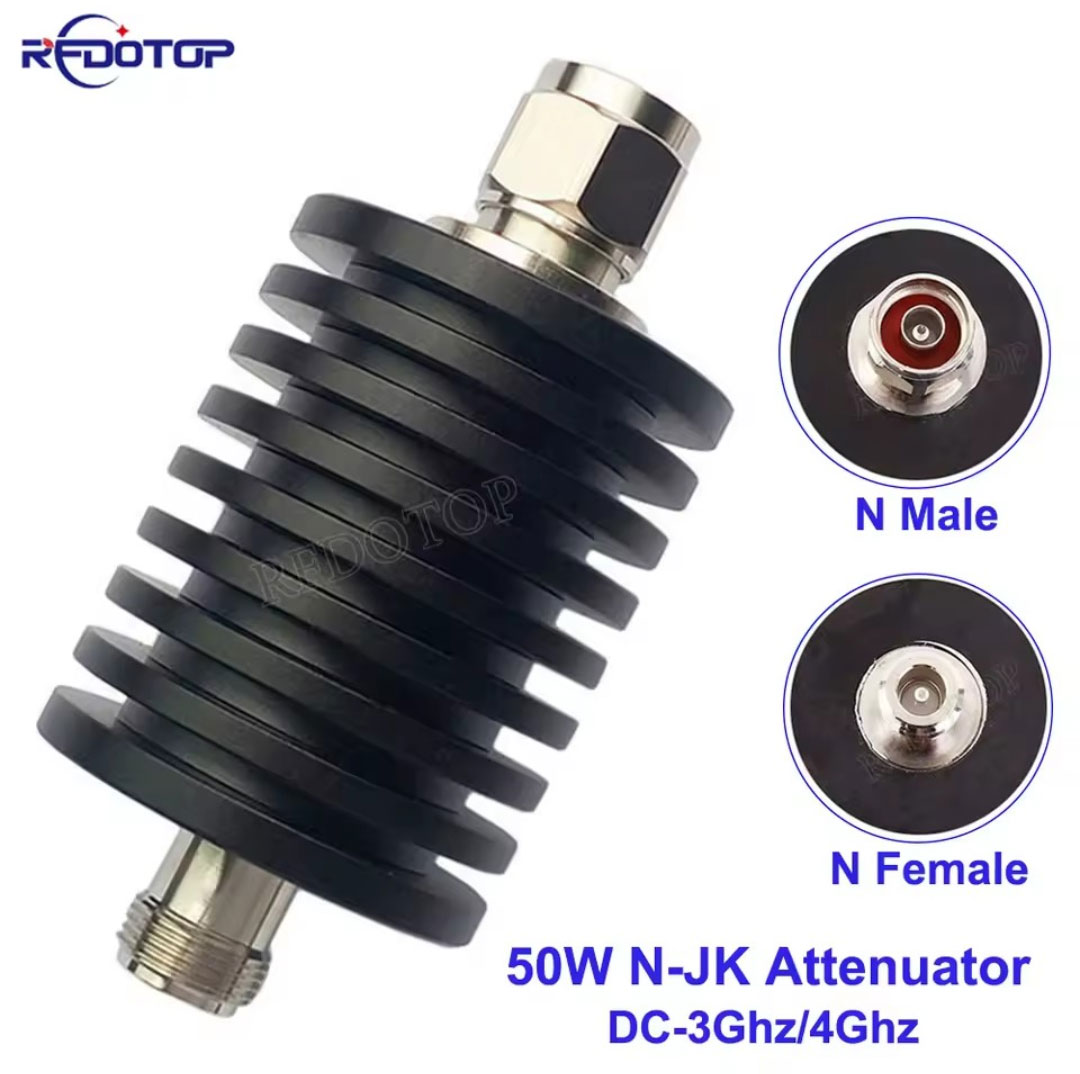

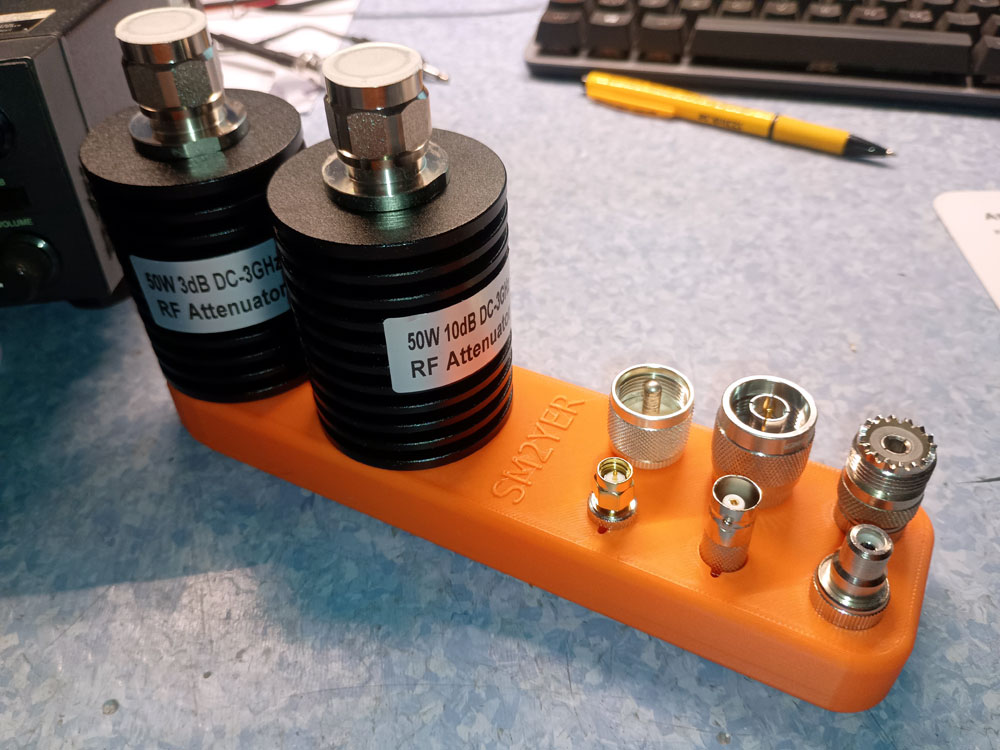

Har även införskaffat egna pämpsatser från AliExpress.com[L1] -3dB och -10dB / 50W samt -3dB / 100W - ska naturligtvis även testa dessa a.s.a.p.
50W dämpsatser från AliExpress.com / 100W

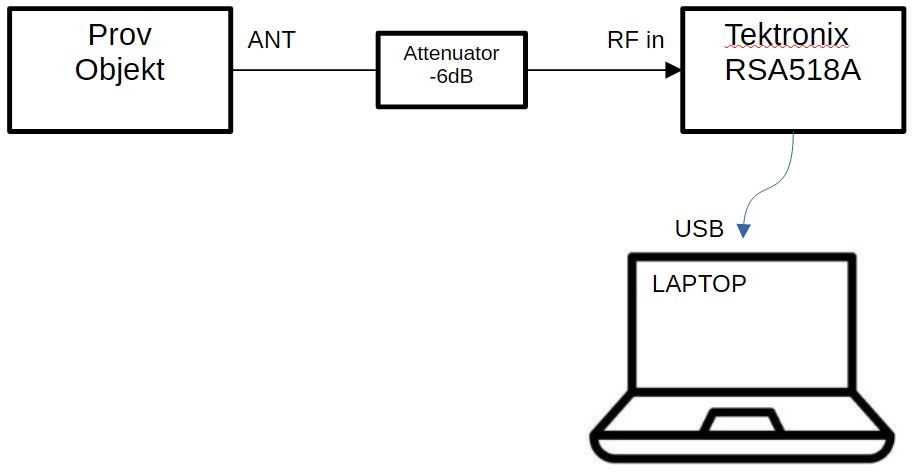

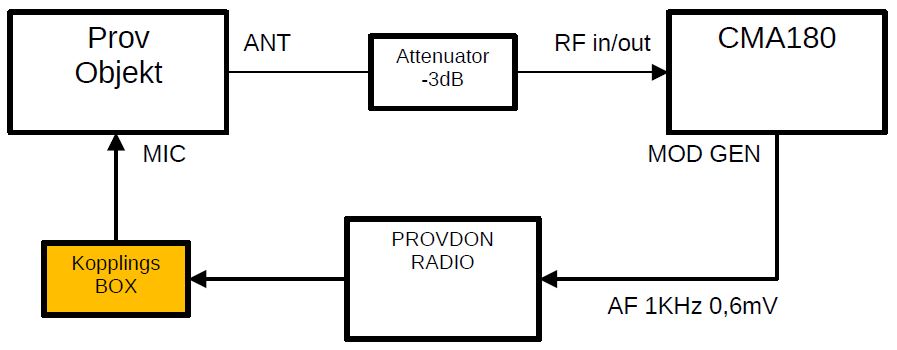

Mätuppkoppling RX / TX (FM/SSB)
För mätning av frekvens deveation vid FM sändning och för att mäta vid sändning med SSB krävs att man även modulerar den utsända signalen.
Mätuppkoppling RX/TX (AM/FM/SSB)
PRESIDENT MIC MIL-GS1 ============================================ PIN 1 / AF MIC D PIN 2 / GND A PIN 3 / PTT C ============================================ |
