'Weak and fading signals' FT8 & WSJT-X Digital kommunikation på HF band |
|
INDEX
Senast uppdaterat
2019.12.27 Gillar verkligen 'PSKREPORTER.INFO'[R4] helskarpt! - Här är några skärmdumpar från morgonens aktiviteter på 20M Bandet.

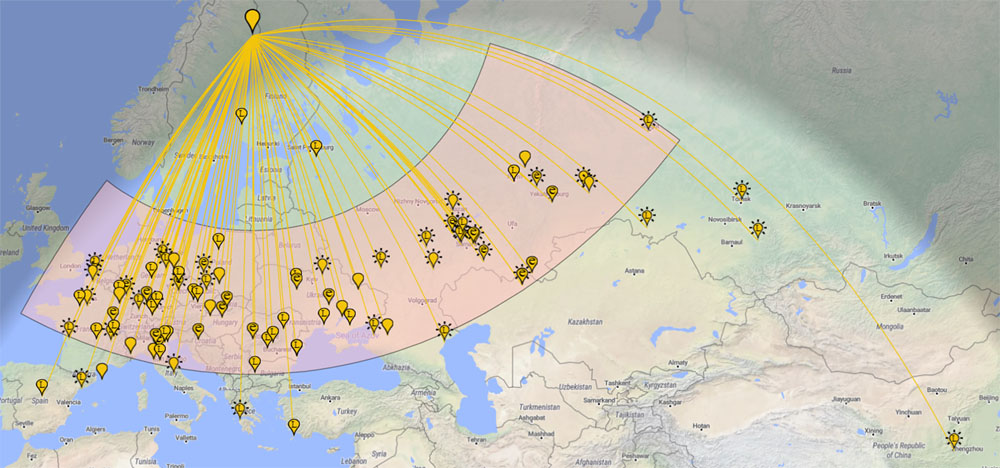

Bilden visar stationer som jag kan höra (rcvd by sm2yer)
Det gråa fältet visar stationer med signal över -16dB i signal ( =Lätt körbara ),- i teorin så ska det vara vara möjligt att få kontakt med stationer med signal en bra bit under -20dB.
I samma stund kan stationerna som syns på bilden nedan höra & avkoda min signal, kör < 20 W PeP uteffekt till T2FD antennen.

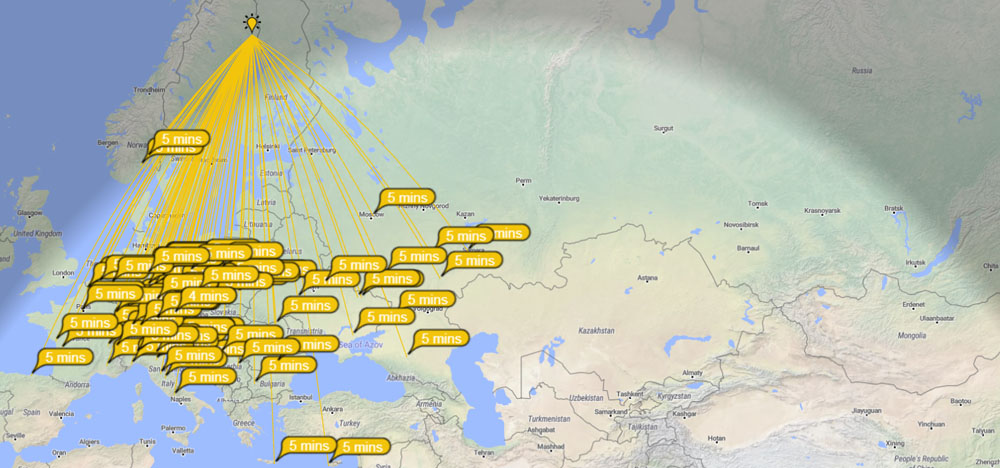

Bilden visar stationer som rapporterar att dom kan höra mig (sent by sm2yer)
2019.12.26 Använder 'PSKREPORTER.INFO'[R4] för att se band-aktivitet / vågutbredning o.s.v. - Dels kan man skicka upp egen data och visualisera med 'rcvd by' på kartan det man själv hör i realtid. Om man väljer 'sent by' och skriver in sin egen signal så visualiseras alla stationer som hör mitt call, samt hur länge sedan dom hörde den.

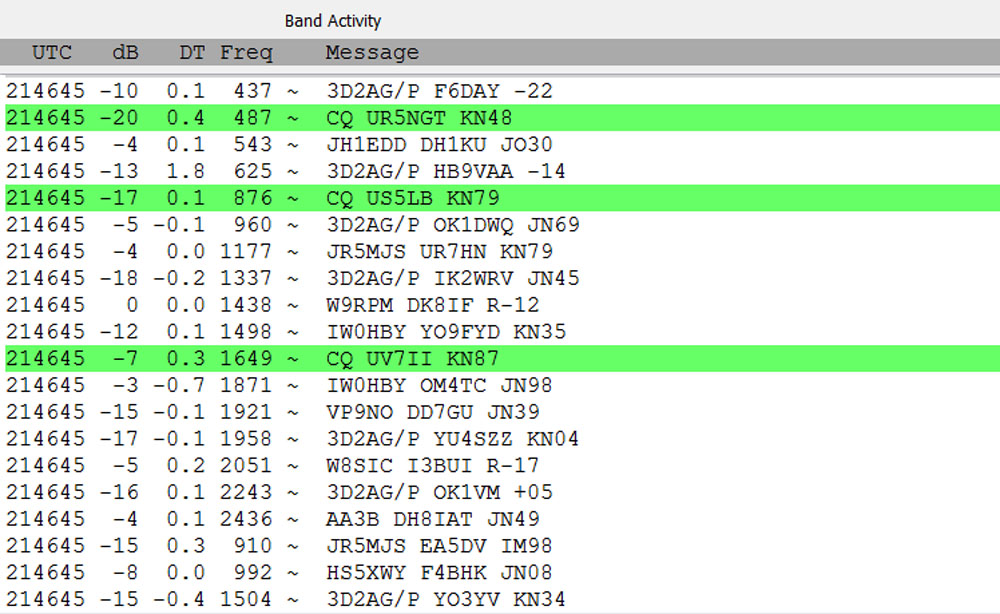

 'Band Activity' fönstret i WSJT-X |
<-- Här ser man 'Band activity' listan i WSJT-X, listan rullar på hela tiden och visar vad som är igång
i det hörbara AF spectrat på vald FT8 frekvens, i exemplet är det 7074,00KHz (40M) - I min radio är det hörbara AF området ca 300-3000Hz brett.
Det är inte jättebra konditioner när jag testar på 40M (7074KHz) i kväll = 2019.12.26 ca: 21:50-22:20 UTC, men det syns ett 40tal stationer i 'vattenfallet' i skrivande stund. Högerklicka och välj 'visa bild' för att se detaljer... |
Eftersom jag skickar upp aktivitetsdata löpande till 'PSKREPORTER.INFO'[R4] så är det enkelt att få upp vad som hörs i (Nära) realtid på världskartan.

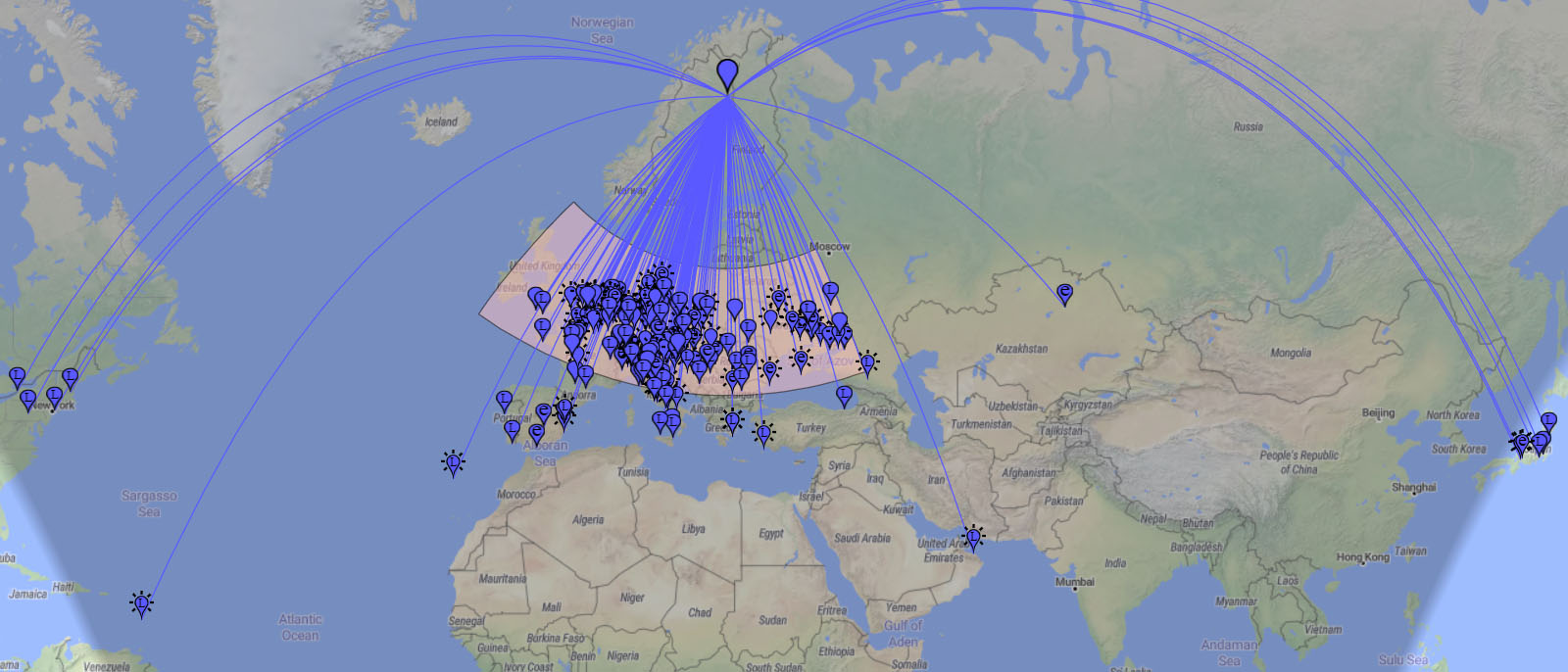

Samtidigt, mina RX-Data visualiserad i (Nära) realtid på PSKREPORTER.INFO[R4]
Högerklicka och välj 'visa bild' för att se detaljer...
Config med YAESU FT-891
2019.06.05 Testar att koppla upp Signalink USB interfacet med FT-891 radion, använder min DIY kabel som jag tillverkade för FT-857, den ska fungera utan modifiering - Komplett beskrivning av kabeln ligger -->Här!
Testar att köra FT8 på 30M, det verkar att fungera, provar även Winlink/Winmor under kvällen, även detta fungerar på en gång!

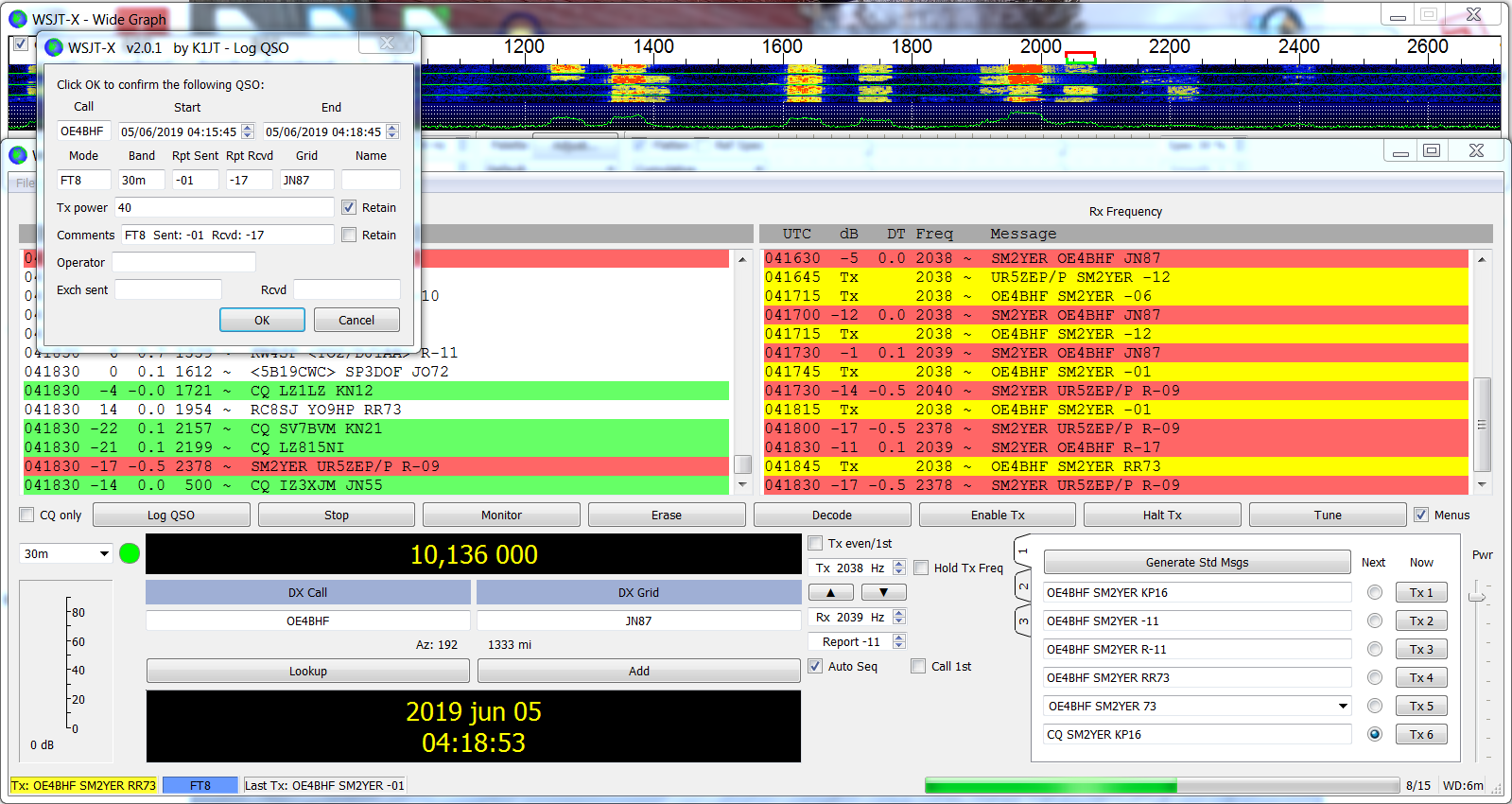

Testar FT8 med min FT-891 radio

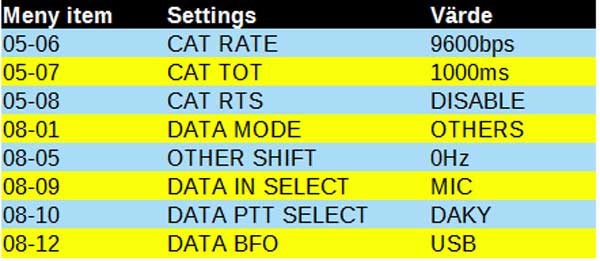

Använder följande inställningar i FT-891 - OH8STN har en väldigt bra beskrivning på YouTube.com[R2]

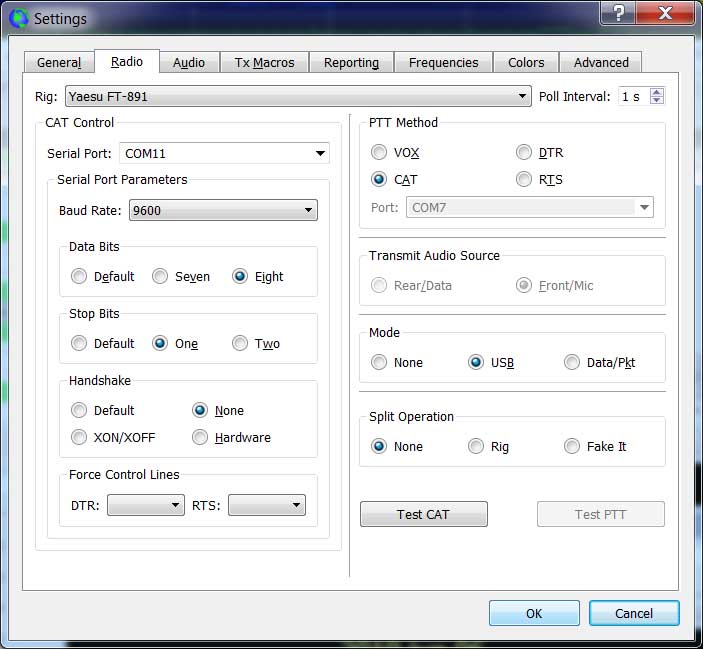

Data inställningar i WSJT-X programmet.
Config med YAESU FT-991A

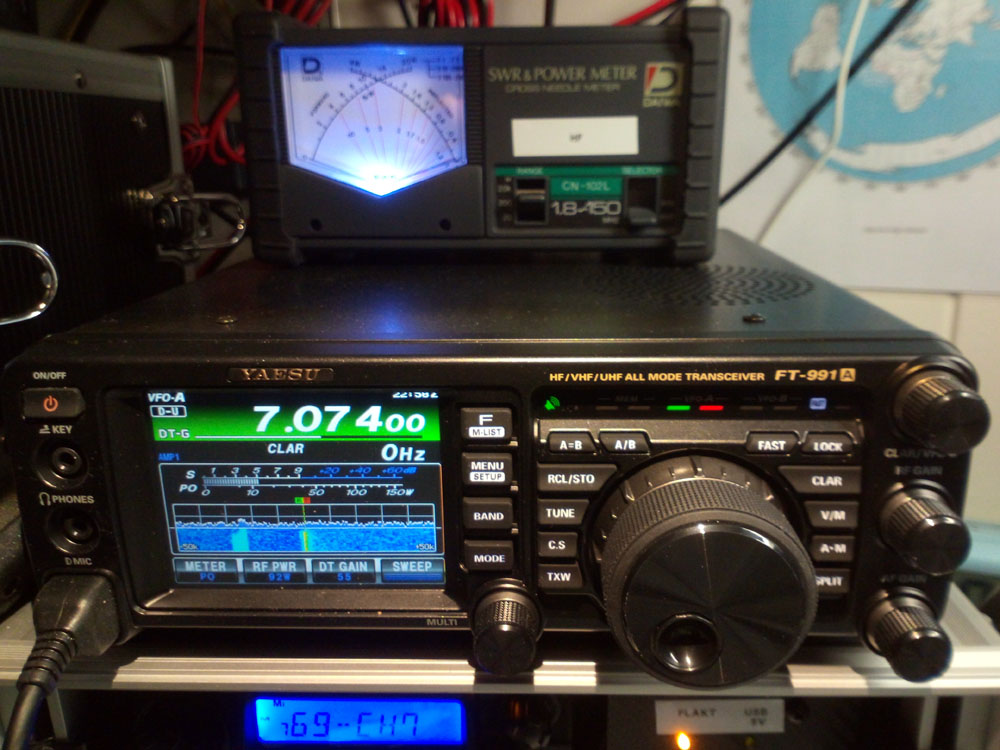

2019.12.10 Använder sedan en tid en YAESU FT-991A radio för att köra FT8 & Winlink. Radion är inhandlad från Limmared.nu[L1] - Radion har inbyggt USB Ljud interface och riggstyrning (CAT) direkt via USB, så det är lätt att koppla ihop och att komma igång på digitala moder.

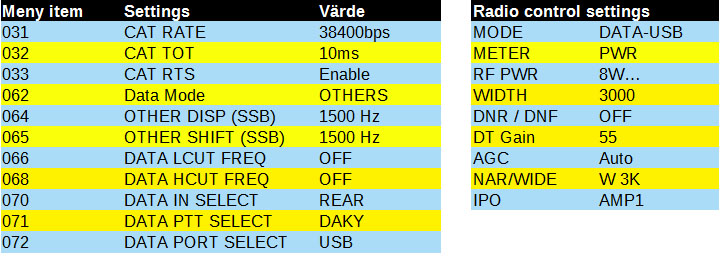

Använder följande inställningar i FT-991A radion. Alla digitala filter på RX & TX är ställda på 'OFF' (Kör NB på ON ibland) - DT Gain inställningen är lite beroende på hur man ställer in ljud nivåerna i datorn. Jag justerar ljud nivå ut genom att köra CQ call med dummy-load inkopplad, kör ca 30W uteffekt, ökar insignalen tills jag inte får någon ökning på uteffekten, sedan minskar jag 5-7% för att vara säker på att inte övermodulera.

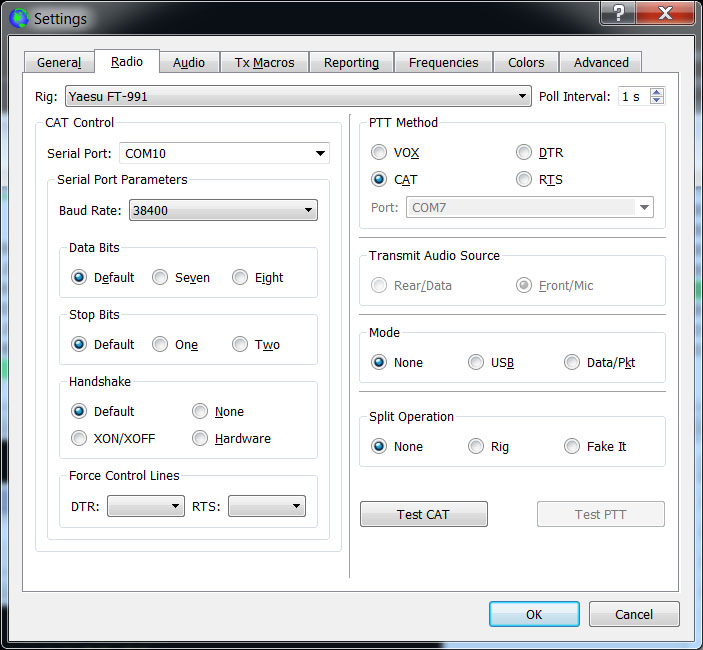

Data inställningar i WSJT-X programmet.
Länkar / Leverantörer / Referenser
Honors to the brains behind - Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] limmared.nu
Länkar / Referenser:
[R1] http://physics.princeton.edu/pulsar/K1JT/WSJT_User_600.pdf
[R2] https://en.wikipedia.org/wiki/WSJT_(amateur_radio_software)
[R3] http://physics.princeton.edu/pulsar/k1jt/doc/wsjt/
