2023.08.30 Har köpt en begagnad 'OPEL Mokka' 2014 årsmodel, planerar nu hur man kan installera komradio och antenner. Moderna bilar är lite av en mardröm när det gäller installation av komradio och annan likande elektronisk extrautrustning.

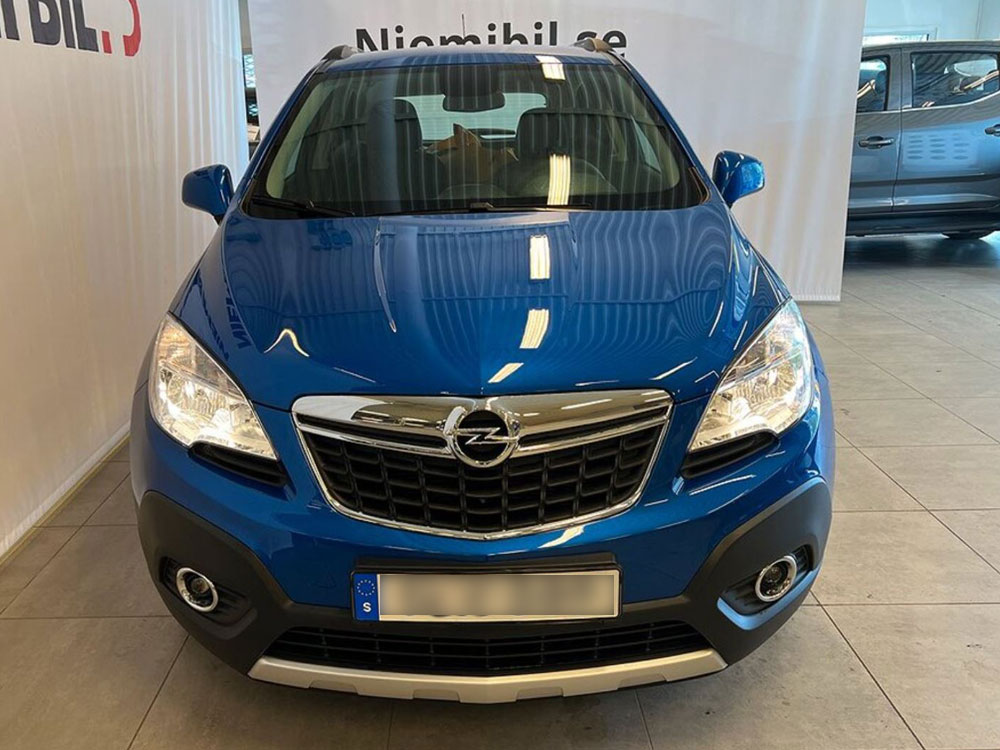

'OPEL Mokka' 2014 årsmodel
2023.01.22 Har nu testat att köra 80M mobilt ett par dagar med QSO på 3725Khz 'Byaringen', verkar att fungera ganska bra, i.a.f. på morgonsidan med störnivåerna < S8. Använder följande antenn delar från 'HUSTLER':

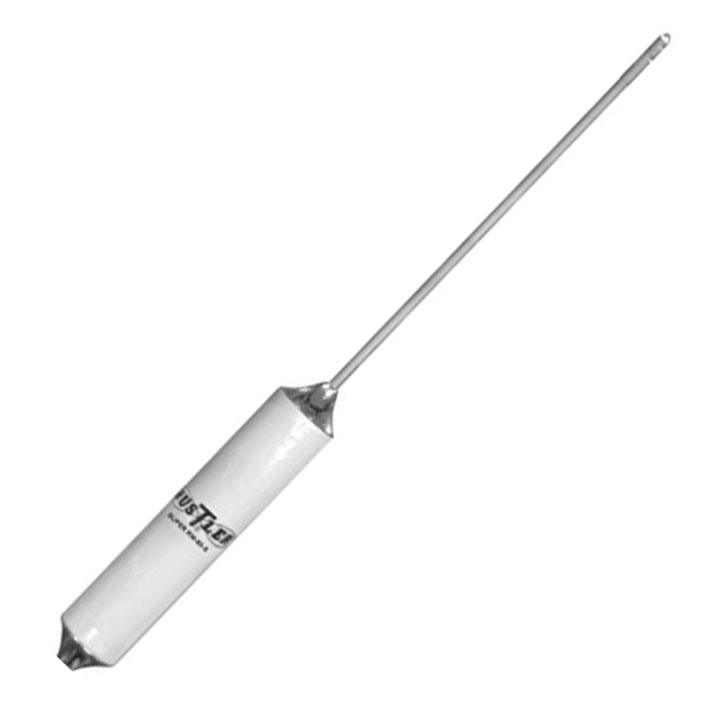

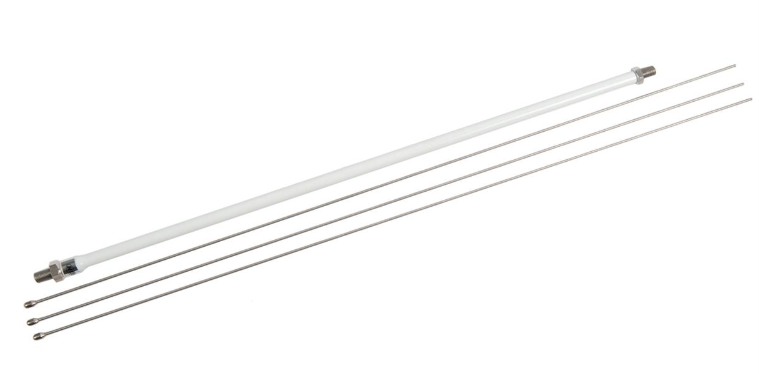

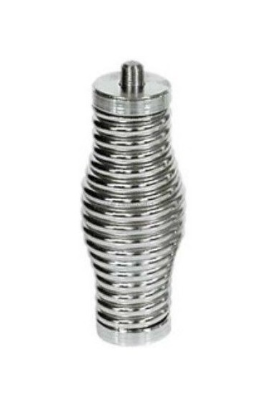

HUSTLER C29 / MO-4 / RM-80
Antennfäste / Antennfot är av modellen 'Wilson' 3/8 med SO-239 kabelanslutning. Har även toppspolar för andra band, RM-40, RM-20, RM-11 (40M,20M,11M band) och den långa mast delen MO-2.
2022.10.23 Använder nu DTMF mikrofoner till mina YEASU FT-857 apparater, DTMF funktionerna behövs för att styra / koppla upp via VHF/UHF till SVX-Link nätet.

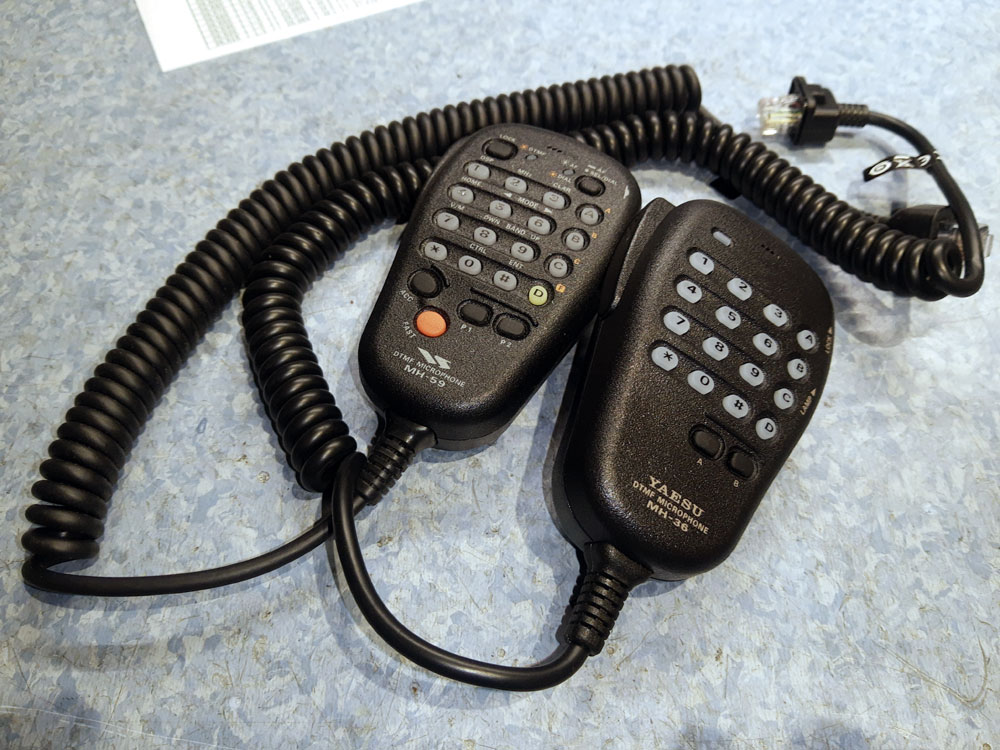

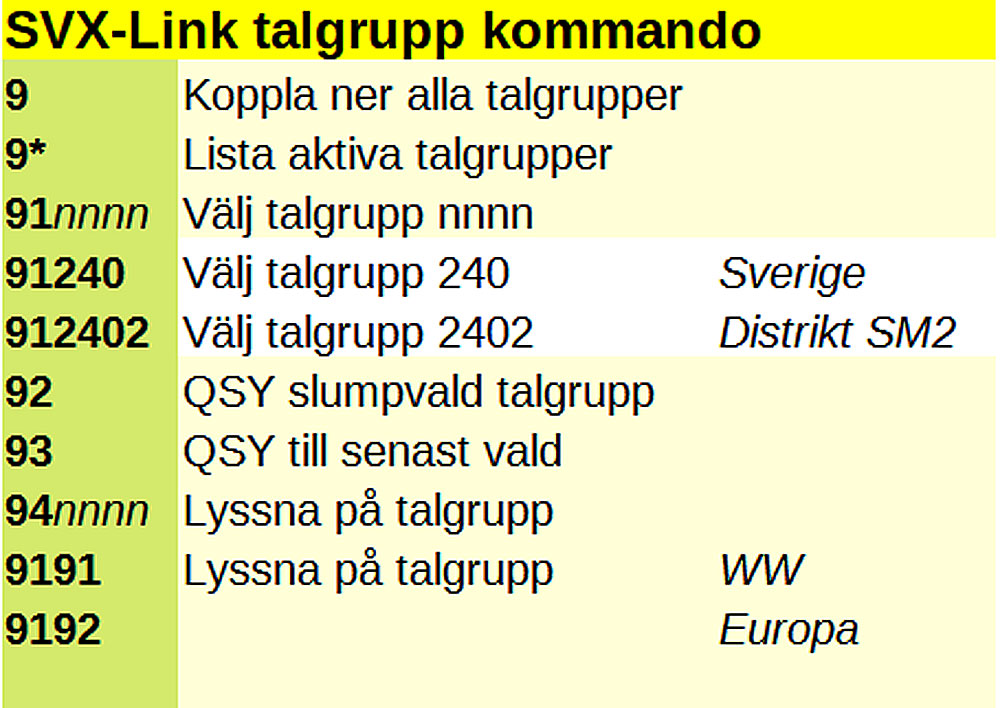

DTMF Mikrofoner MH-59 / MH-36 / SVX-Link kommandon
2022.10.15 Har även två små automatiska avstämningsenheter, dom är tänkta att användas på HF/27MHz tillsammans men mina GoBoxar, även när dessa används mobilt. Har förberett så att avstämningsenheterna spänningsmatas direkt från respektive 'GoBox'

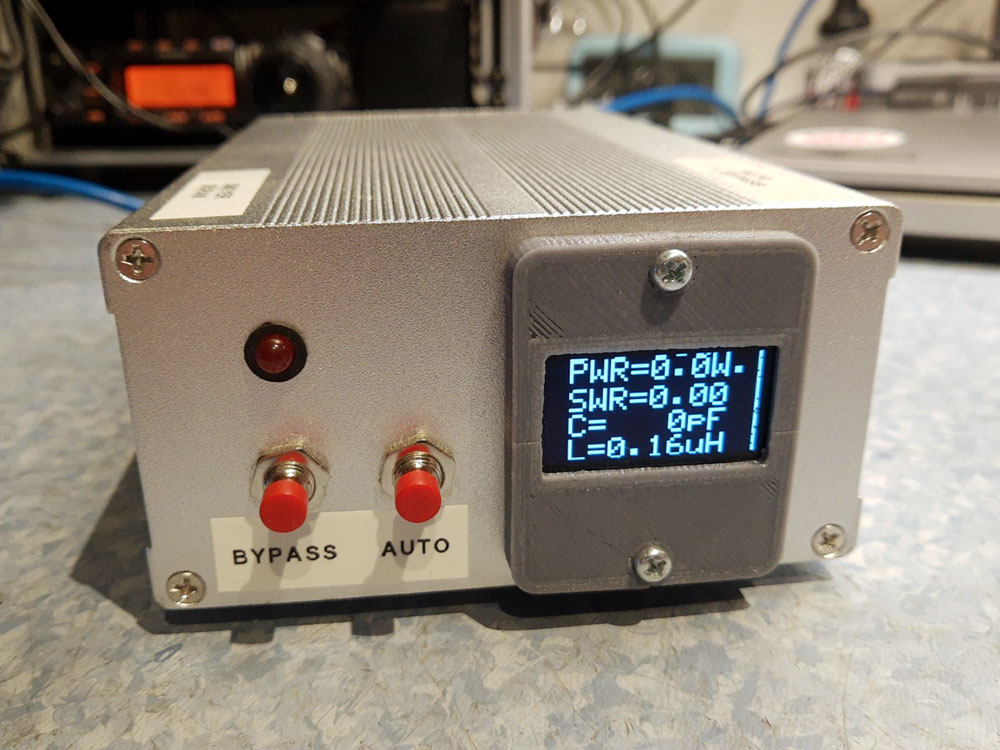

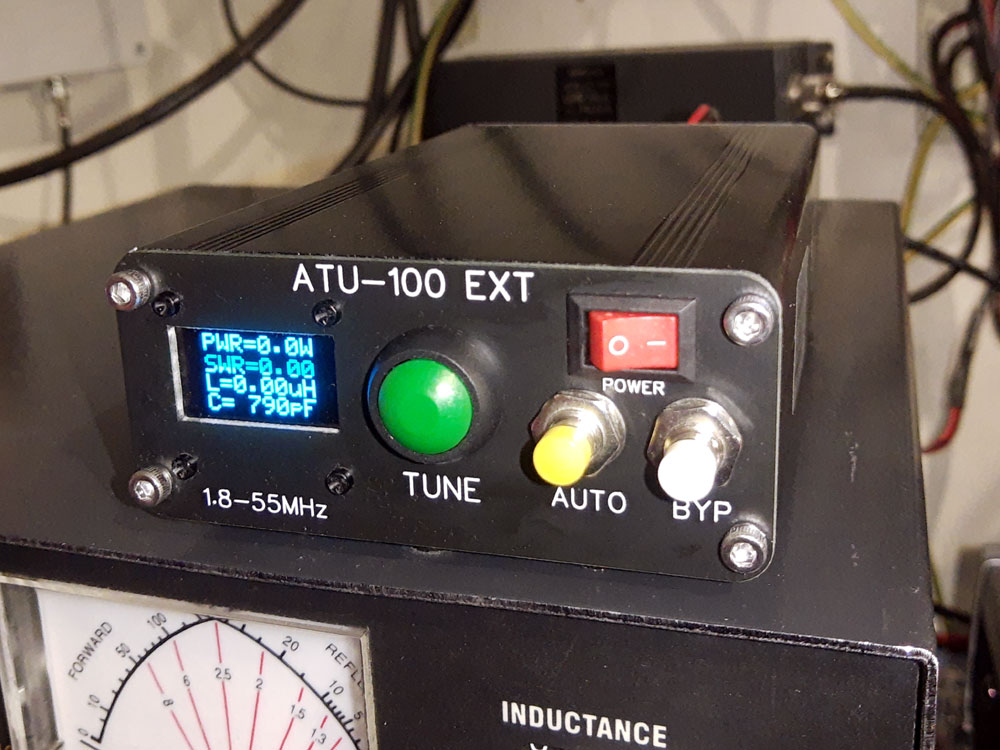

DIY 'ATU-100' / 'ATU-100 EXT'
ATU-100 avstämningsenheterna kan gå i 'AUTO' läge, då sköter dom sig helt själva, behöver inte styras / startas från radio.
2022.10.15 Båda dom radio apparater jag använder kan köras med s.k. delat montage, radioenheterna och frontpanelerna kan seppareras från varandra.
Tog några bilder av en 'kabelstam' som används för att koppla ihop radioenheterna med frontpanelerna. Just denna är lite för kort och används därför bara för att illustrera hur mina 'kabelstammar' är gjorda. Använder 'Velleman WBCS2B' svart kabelstrumpa + 2x 5cm d20mm krympslang + 2x nylonsnöre och 2x karbinhake. (Se bilder)
'Kabelstammen' består av:
2x cat5/cat5e (8ledningar) kabel kontakterad med RJ45 8/8
1x kabel med 6ledningar kontakterad med RJ12 6/6
1x 3meter 'Velleman WBCS2B' svart kabelstrumpa
2x 5cm d20mm krympslang
2x 15cm nylonsnöre**
2x Karbinhake**
2x Buntband**
** Används för dragavlastning Se bilder)

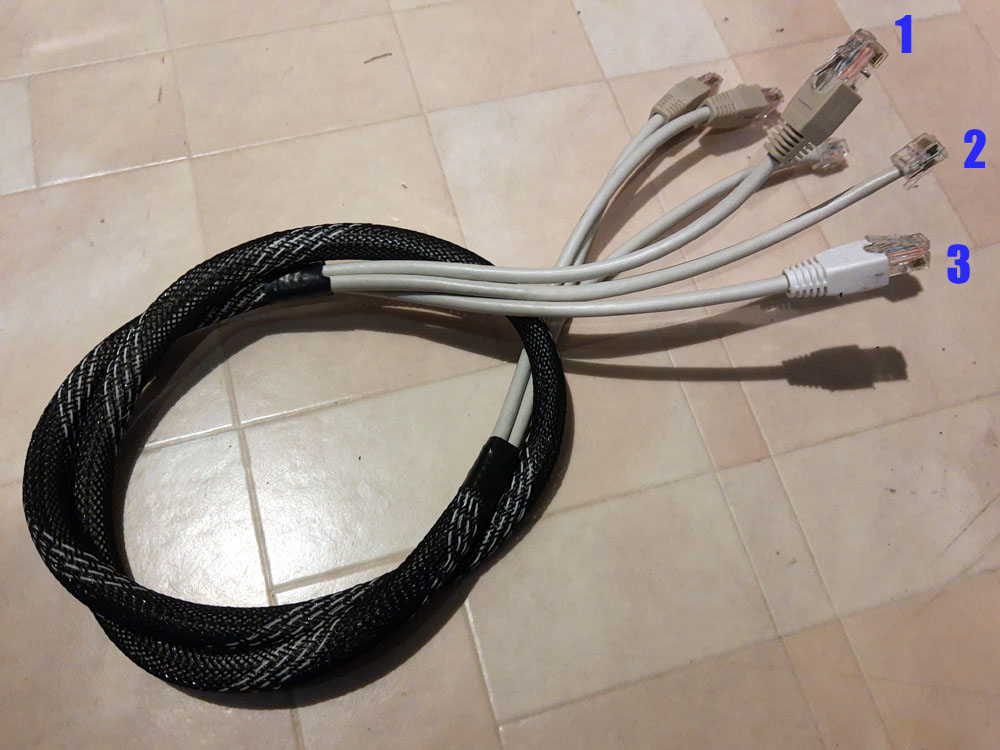

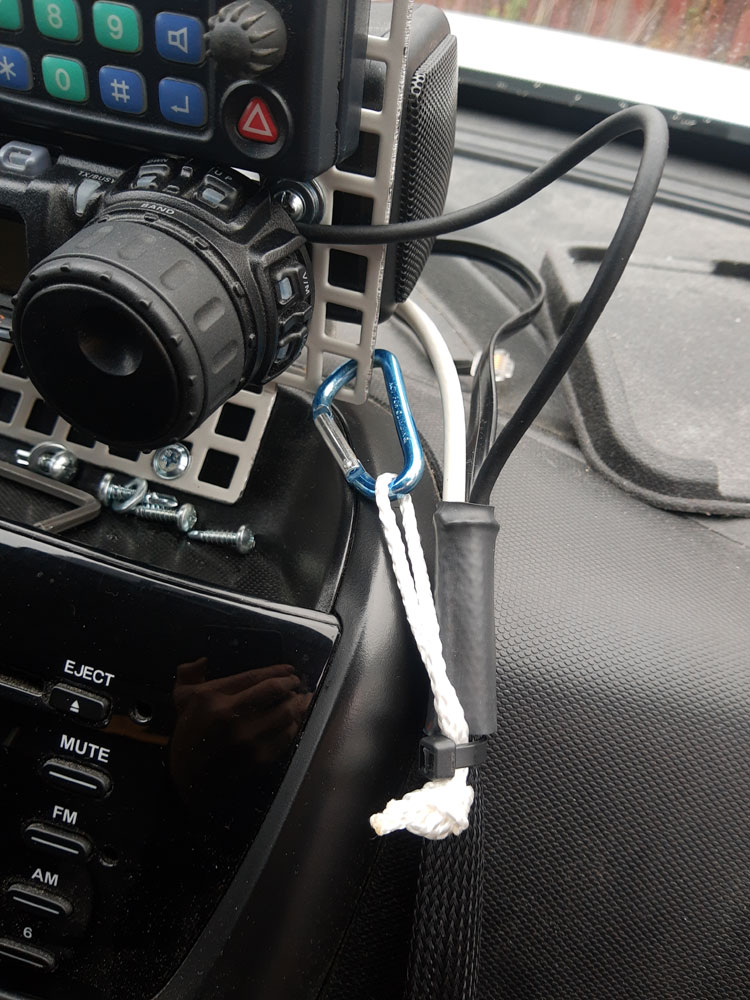

Illustrering av 'kabelstam' / Dragavlastning
KABELSTAM / Inkoppling
====================================================================================
Pos | Kontakt | Radio + | NOT
| (Kabel) | Anslutning |
====================================================================================
1. | RJ45 8/8 | ERICSSON C52 69MHz radio | Styrning radio +
| (8ledare) | Baksida radio --> Baksida frontpanel | Mic & Högtalar ljud
====================================================================================
2. | RJ12 6/6 | 'YEASU FT-857D' HF/VHF/UHF radio | Styrning radio
| (6ledare) | Framsida radio --> Baksida frontpanel |
====================================================================================
3. | RJ45 8/8 | 'YEASU FT-857D' HF/VHF/UHF radio | Mikrofon
| (8ledare) | Framsida radio --> Mikrofon |
====================================================================================
|
Högtalarna har monterats på baksidan av den perforerade monteringsplåten, inkoppling av YEASU FT-857D görs via frontpanelen, inkoppling av ERICSSON C52 görs på baksidan av hållaren för frontpanelen.
HUSBIL (Privat)

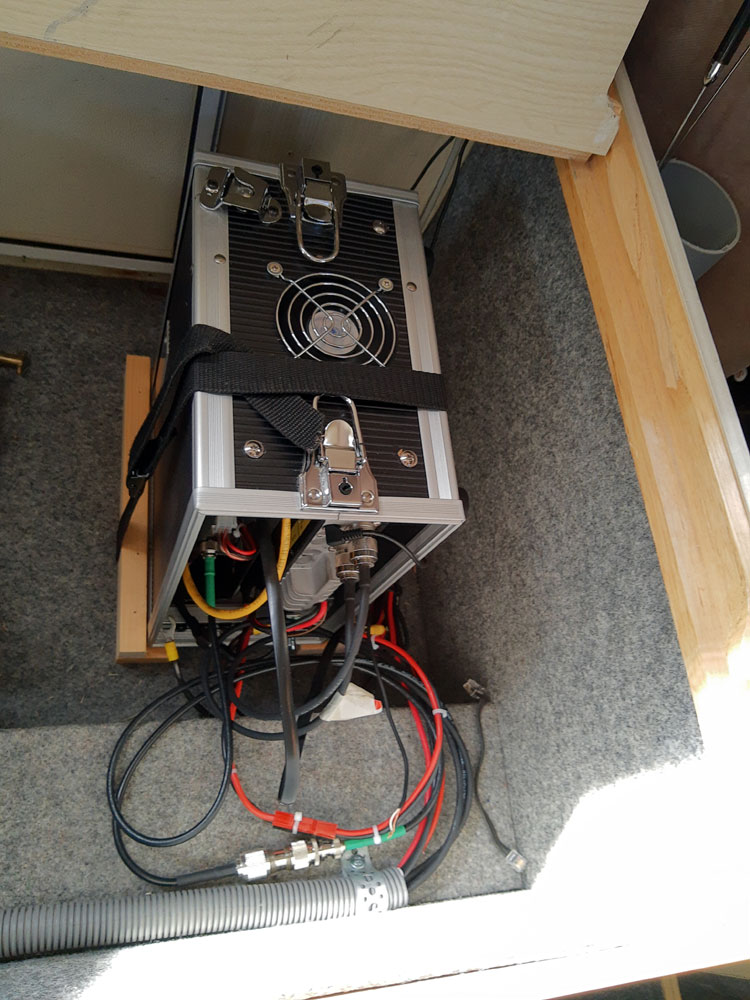

I husbilen använder jag i princip samma utrustning som i min privat-bil (Se ovan) - Min GoBox är monterad i en av last lådorna under en soffa i bodelen.
Kablarna fram till frontpanelerna är permanent indragna under mattan upp till instrumentpanelen (Använder inte en 'kabelstam' som i mina bilar)

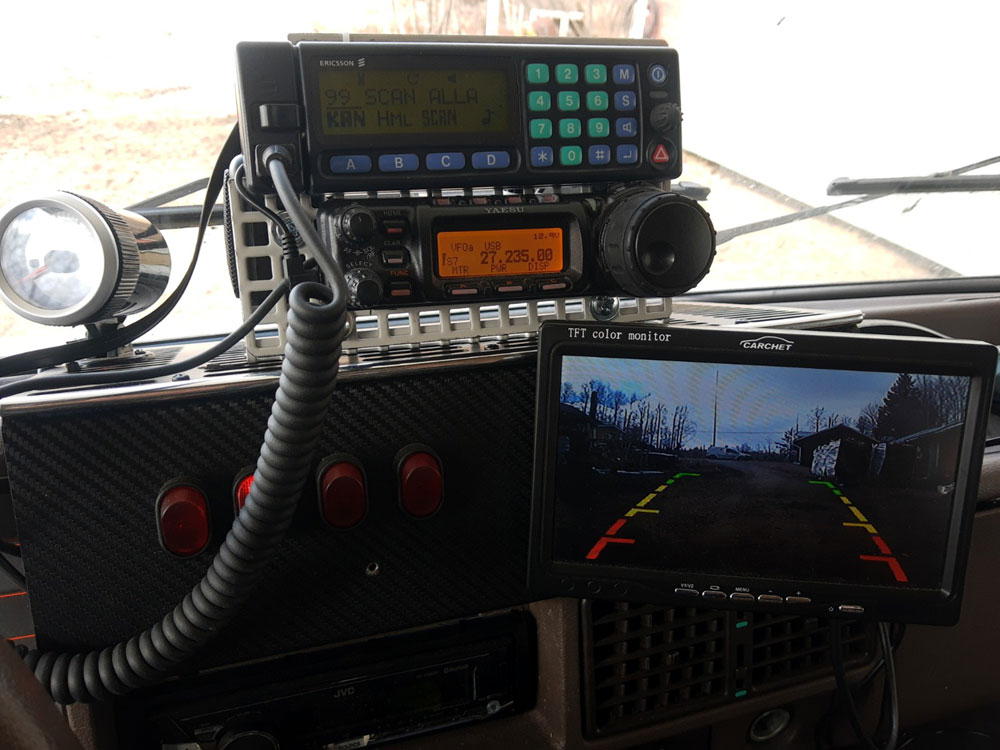

Frontpaneler / GoBox i husbil

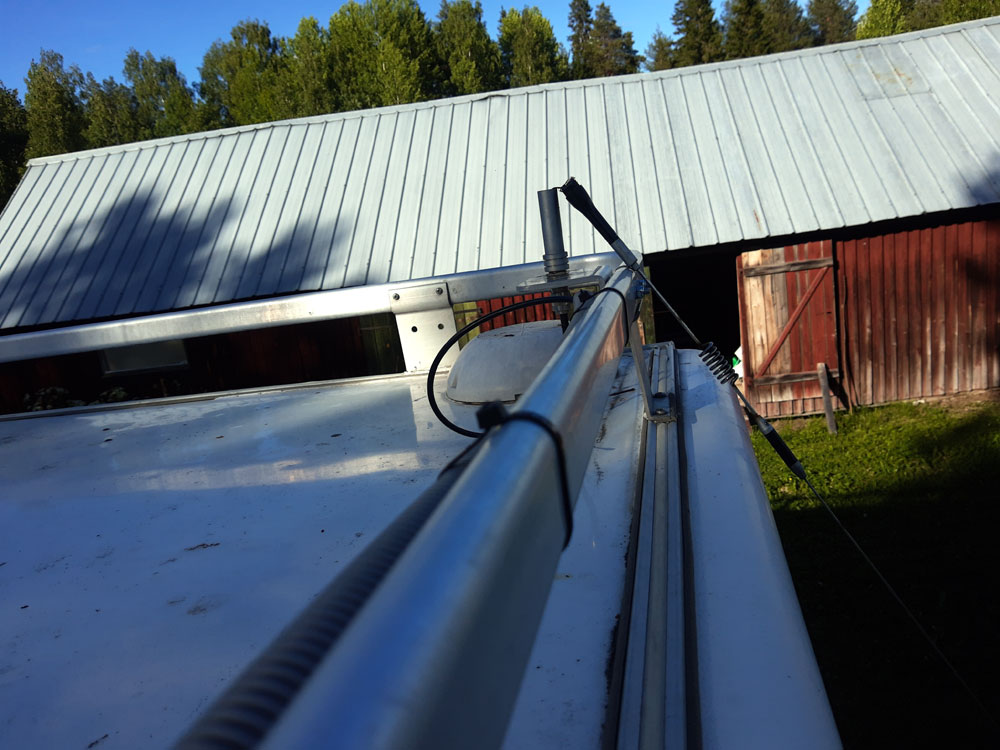

Sommaren 2022 / Körde under en lite för kraftig trädgren! ALLA antenner gick åt h--vete på samma gång! - Bl.a. min 'Komunica Explorer-3' HF multiband vertikal.

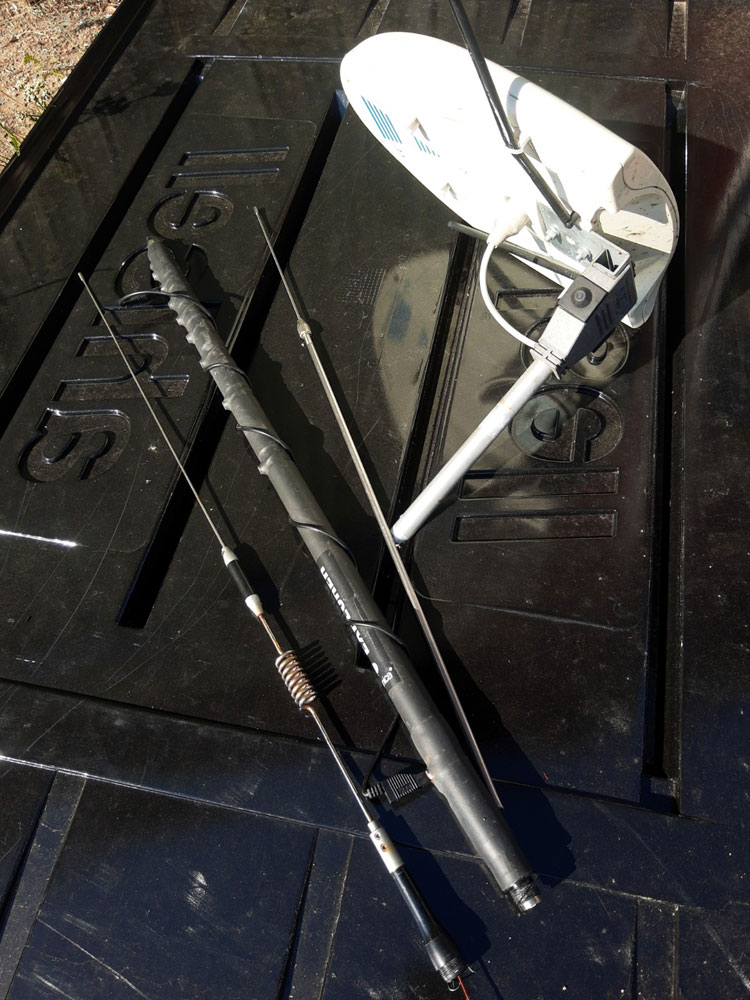

Hoppsan, alla antenner avbrutna!

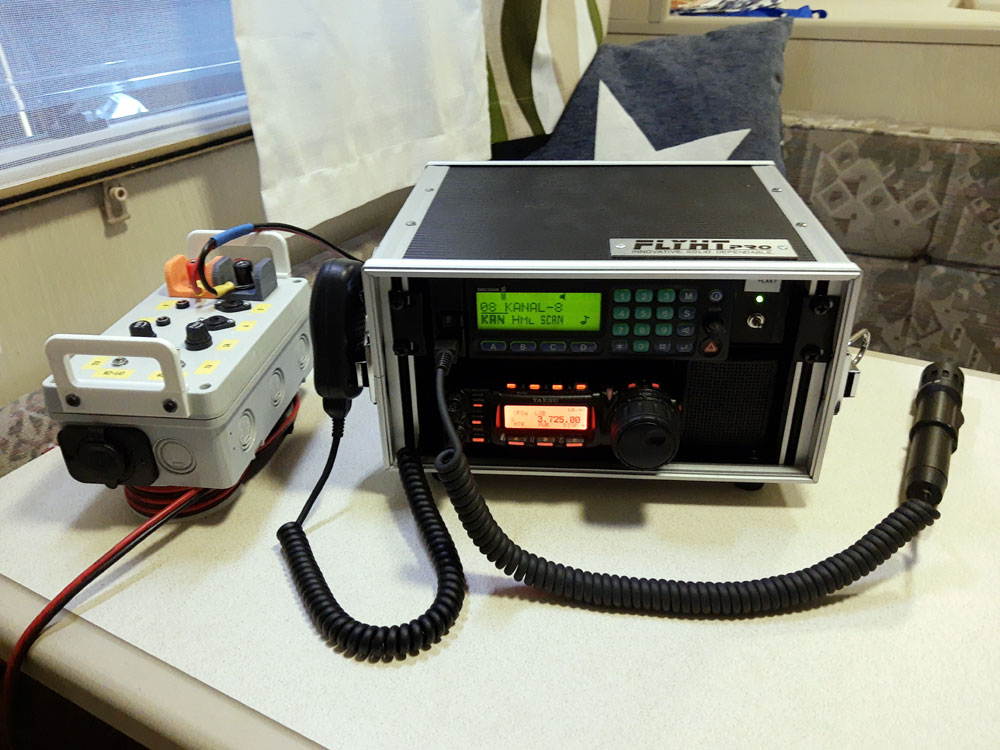

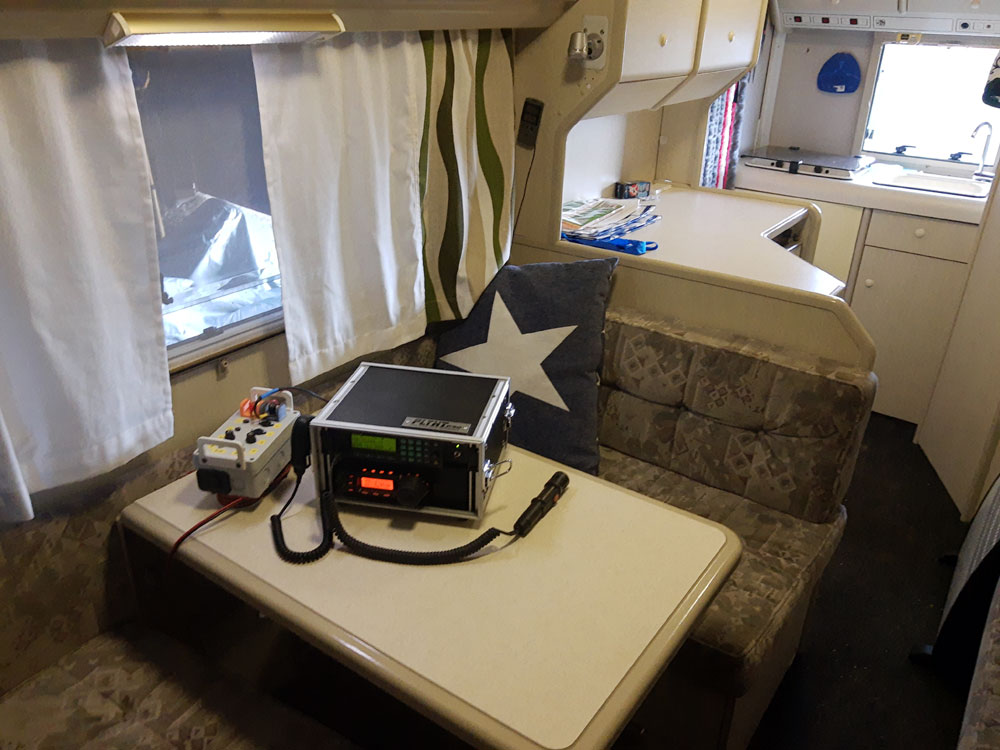

Kör med GoBox från husbilen
Läs mer om min Husbil 'KNAUS 625 TRAVELLER'
OPEN COMBO (Privat-bil)
Min privatbil är en OPEL COMBO (2014) - Monterar min 'GoBox' med radio enheterna på mellanväggen i bakskåpet. Använder en 12mm plywood skiva med hål som passar in i BoBox lådans 'fötter'. Lägger ett spännband bakom plywood skivan mot mellanväggen och skruvar fast med plåtskruv, spänner fast GoBox lådan med spännbandet.

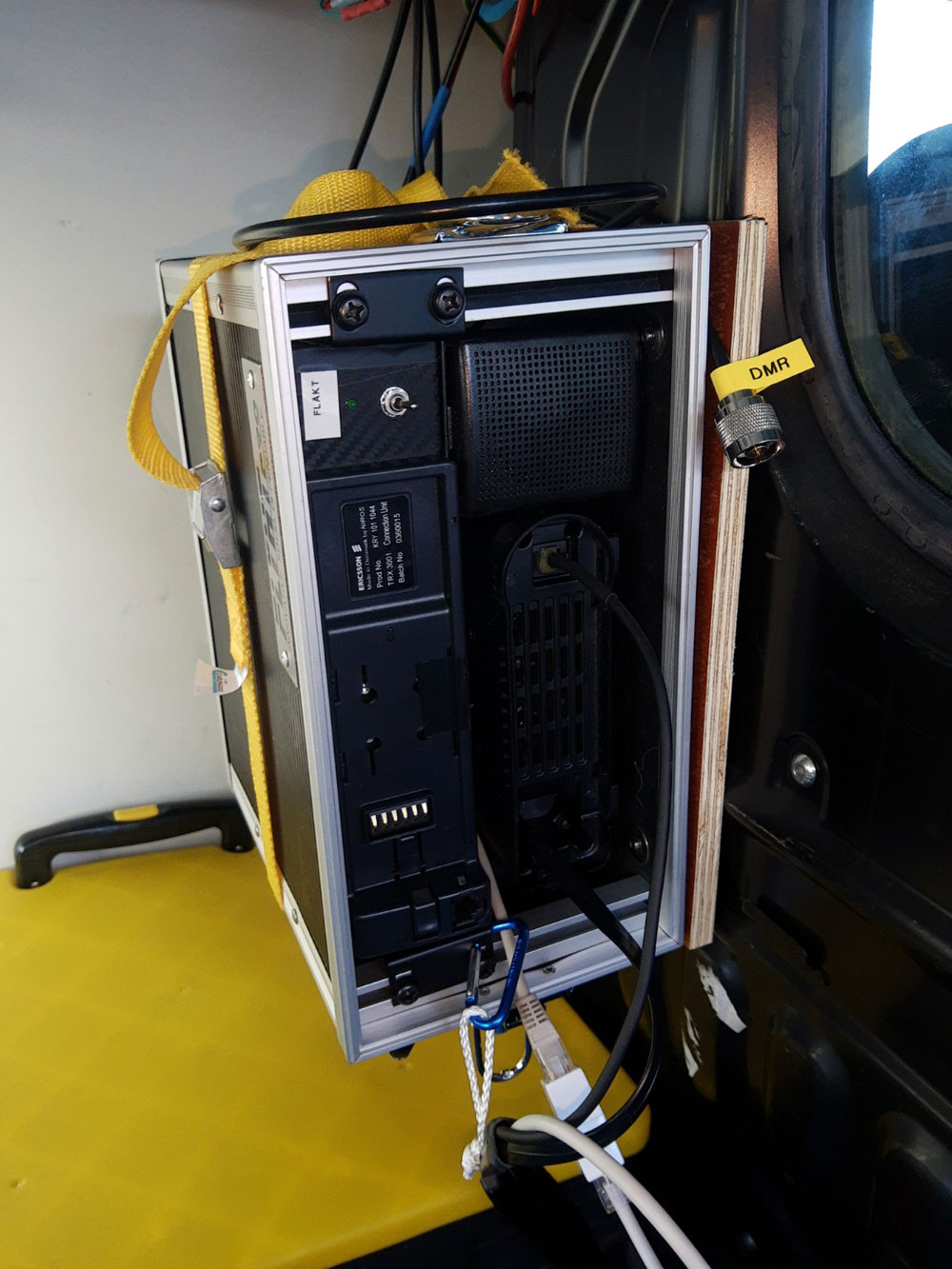

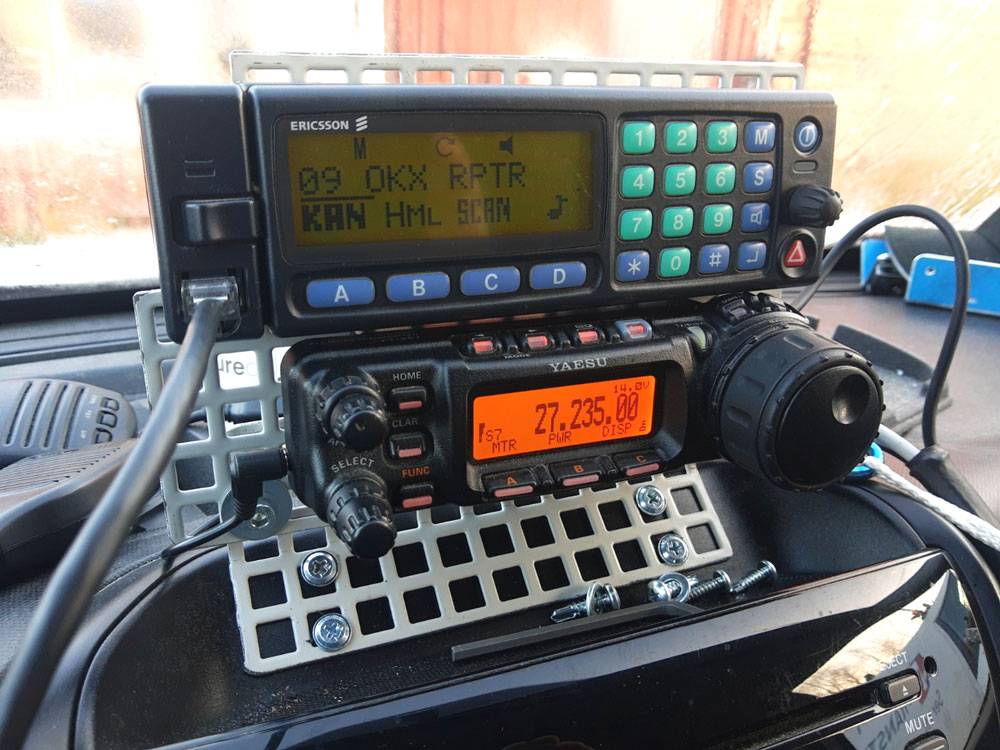

Frontpaneler / GoBox i OPEL COMBO

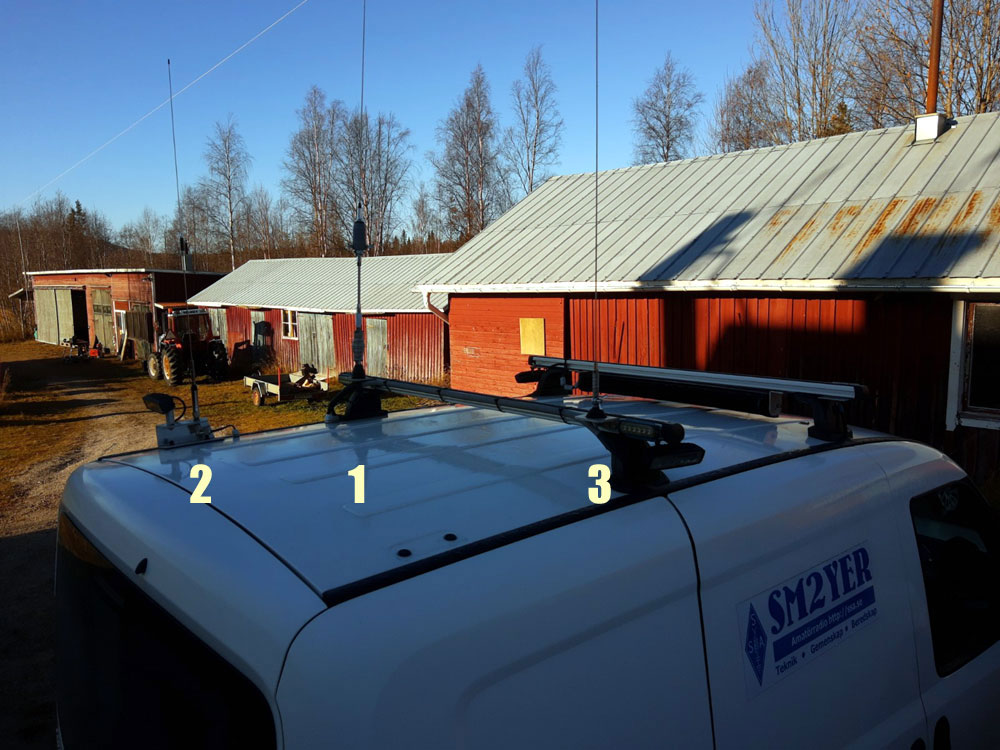

Antenner på OPEL COMBO
Antenner OPEL COMBO
====================================================================================
Pos | Band | Fäste | Antenn
====================================================================================
1. | HF + | WILSON 3/8 + HUSTLER C29 Fjäder + | SIRIO PERFORMER LINE 5000
| 11mtr | HUSTLER QD2 QUICK RELEASE |
====================================================================================
2. | HF/UHF | PL258 Dubbelhona för CHASSIE | NAGOYA NL-770H (Troligen fake!)
====================================================================================
3. | 69MHz | SIRIO DV | Sirio MGA 55-550
====================================================================================
|
* * * H I S T O R I S K T - M A T E R I A L * * * (Uppdateras EJ! - Se länkar här ovan)
VW CADDY (Jobb-bil)

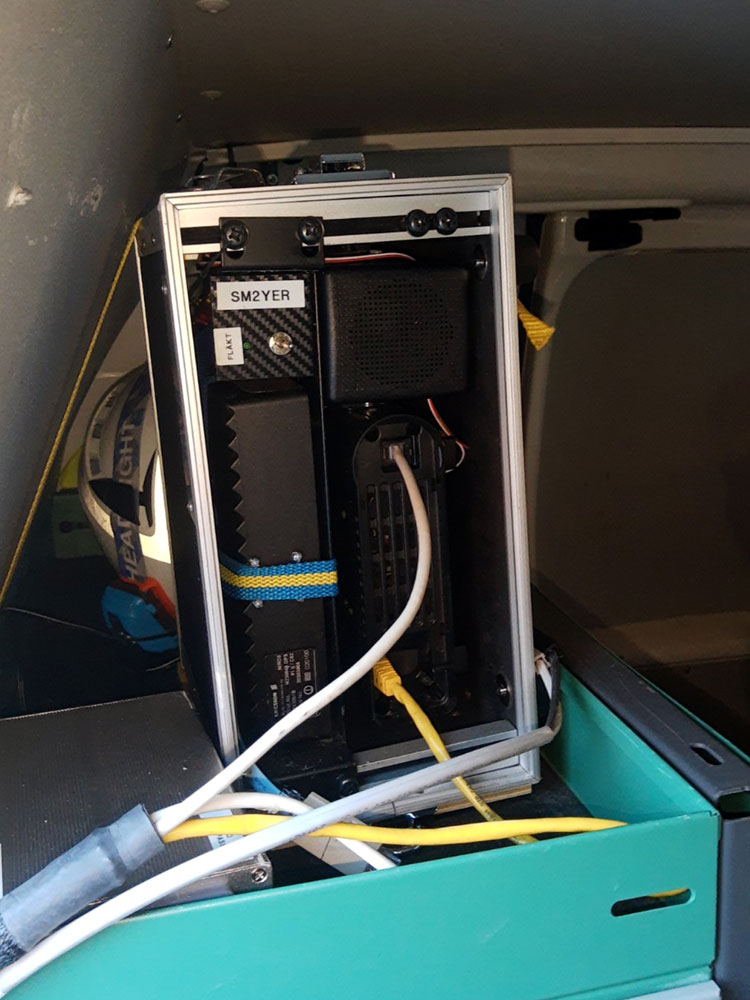

I jobb-bilen har jag bandat fast min GoBox ovanpå inredningen i bakskåpet, använder en likadan ca. 3meter lång 'kabelstam' fram till frontpanelen.

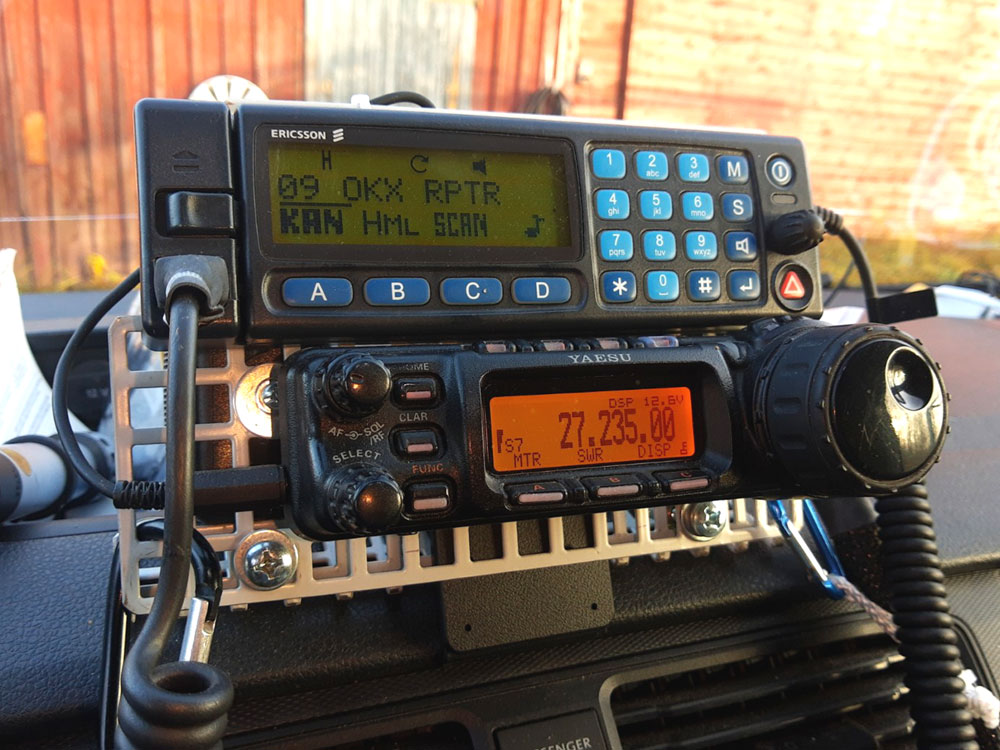

Frontpaneler / GoBox i VW CADDY

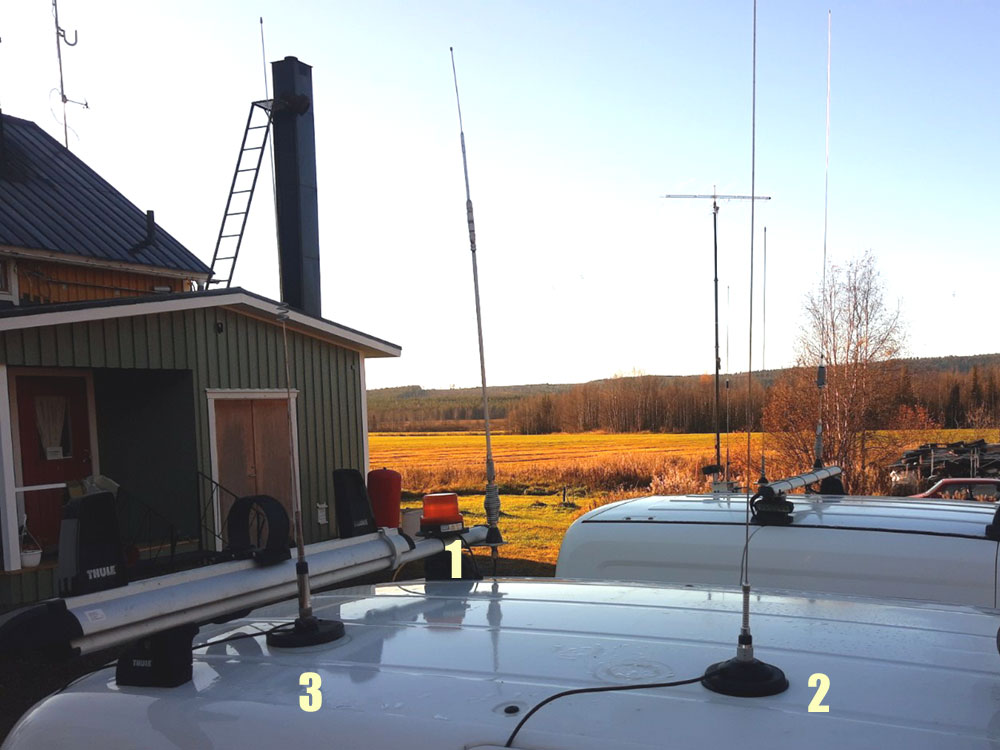

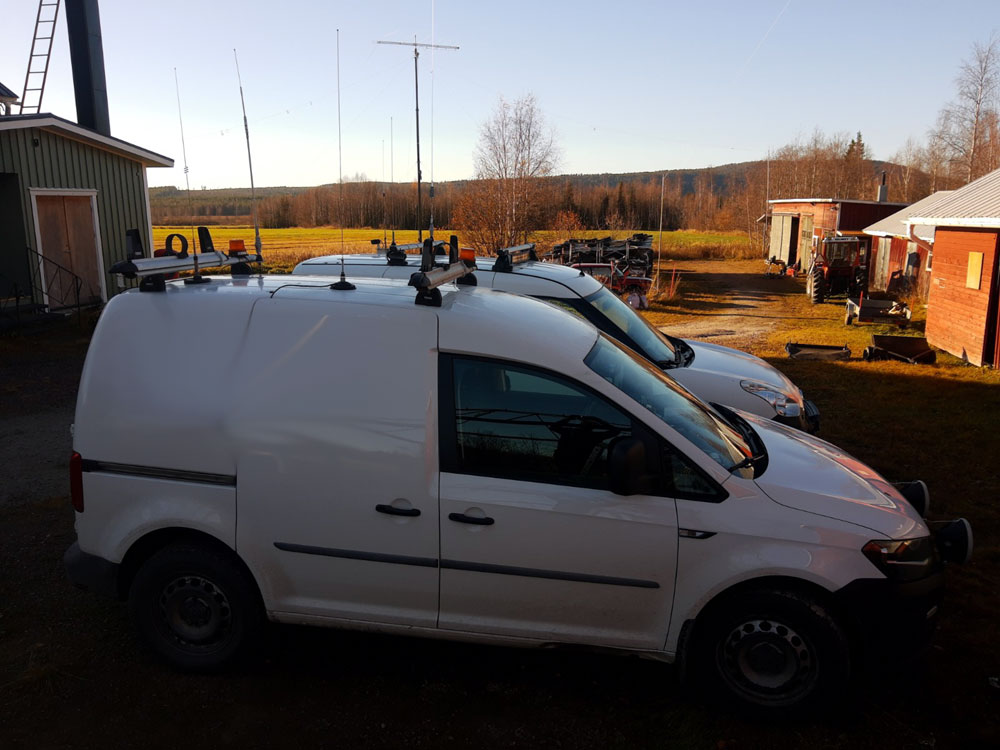

Antenner på VW CADDY
Antenner VW CADDY
====================================================================================
Pos | Band | Fäste | Antenn
====================================================================================
1. | HF + | WILSON 3/8 + HUSTLER C29 Fjäder + | HUSTLER MO-4 +
| 11mtr | HUSTLER QD2 QUICK RELEASE | HUSTLER RM-11
====================================================================================
2. | HF/UHF | SIRIO MAG145 MAGNETFOT SO-239 | DIAMOND NR-770H (Äkta!)
====================================================================================
3. | 69MHz | SIRIO MAG145 MAGNETFOT SO-239 | Comet CA-69S PL
====================================================================================
|
Tidigare installationer
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] Radio, antenner & tillbehör @ www.limmared.nu
[L2] Radio, antenner & tillbehör @ www.wimo.de
[L3] Kablar, kontakter m.m. @ www.electrokit.se
[L4] Krympslang, skruvar, muttrar m.m. @ www.biltema.se
Länkar / Referenser:
[R1] HUSTLER Antennas @ www.new-tronics.com
