• SWR Mätningar
  • 2023.10.29 Kontrollmäter alla mina antenner. Allt har varit urkopplat under sommarens måleri-arbeten, passar på att kontrollera SWR & uppdaterar min dokumentation...

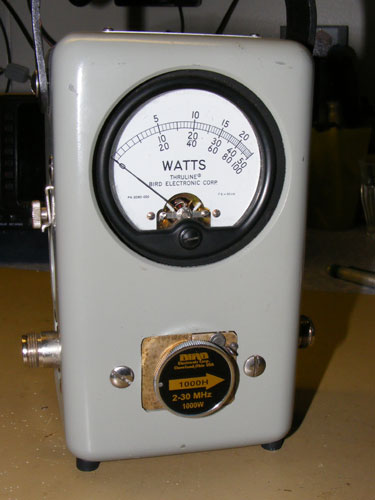

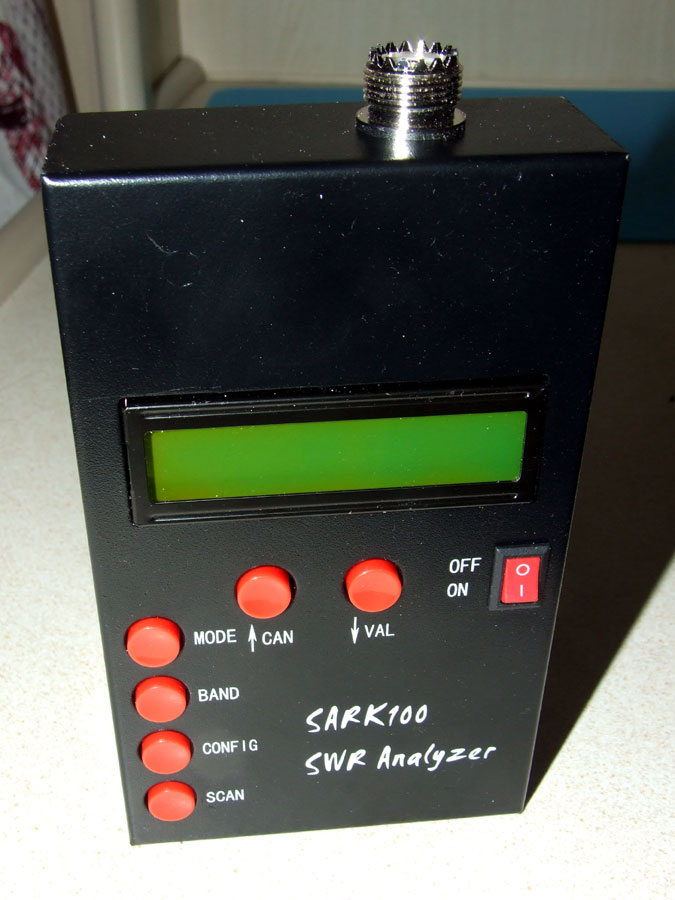

    Dokumeterar mina nuvarande antenner - I skrivande stund använder jag 'MetroVNA 250' & 'RigExpert AA-520' instrument. Har provat en hel del instrument tidigar, bl.a. 'KURANISHI BR-210', 'SARK 100' och 'BIRD 3 Thruline'.



    Läs mera om antenn-instrument som jag provat / använder -->Här!

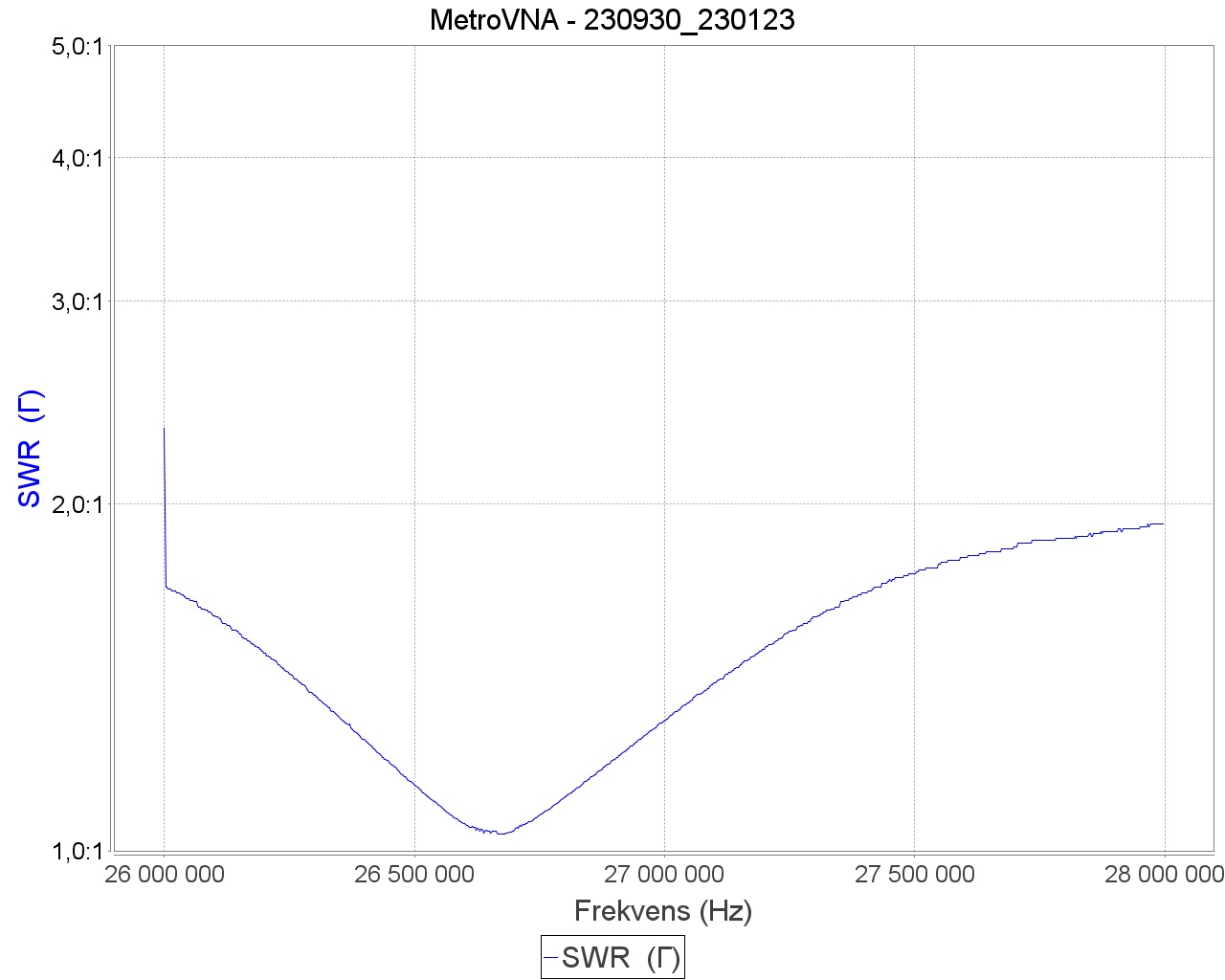

  • SOLARCON A-99 @ 11mtr
  • Mätinstrument: MetroVNA 250 + VNA/J By DL2SBA

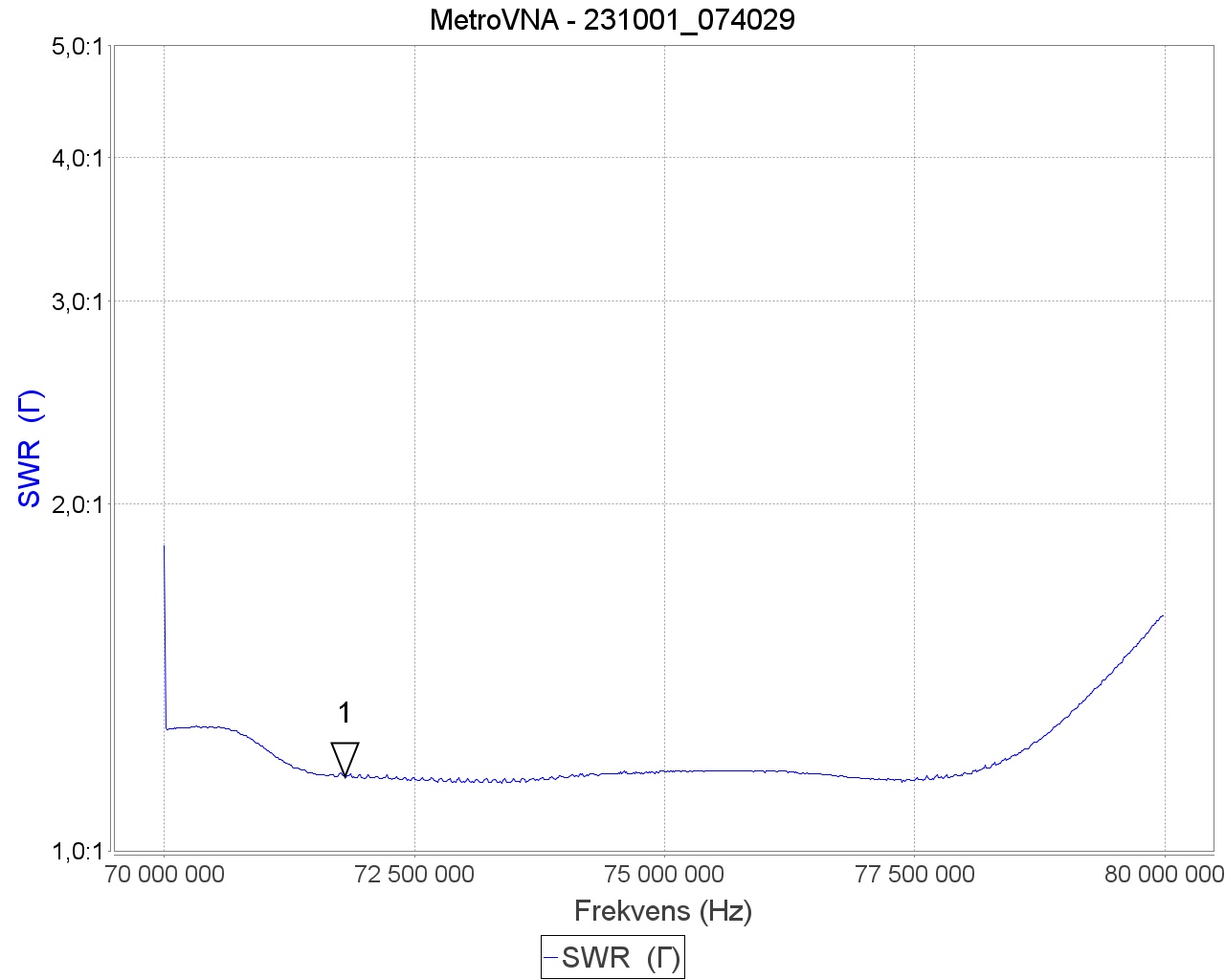

  • SIRIO SY 68-3 @ 4mtr
  • Mätinstrument: MetroVNA 250 + VNA/J By DL2SBA

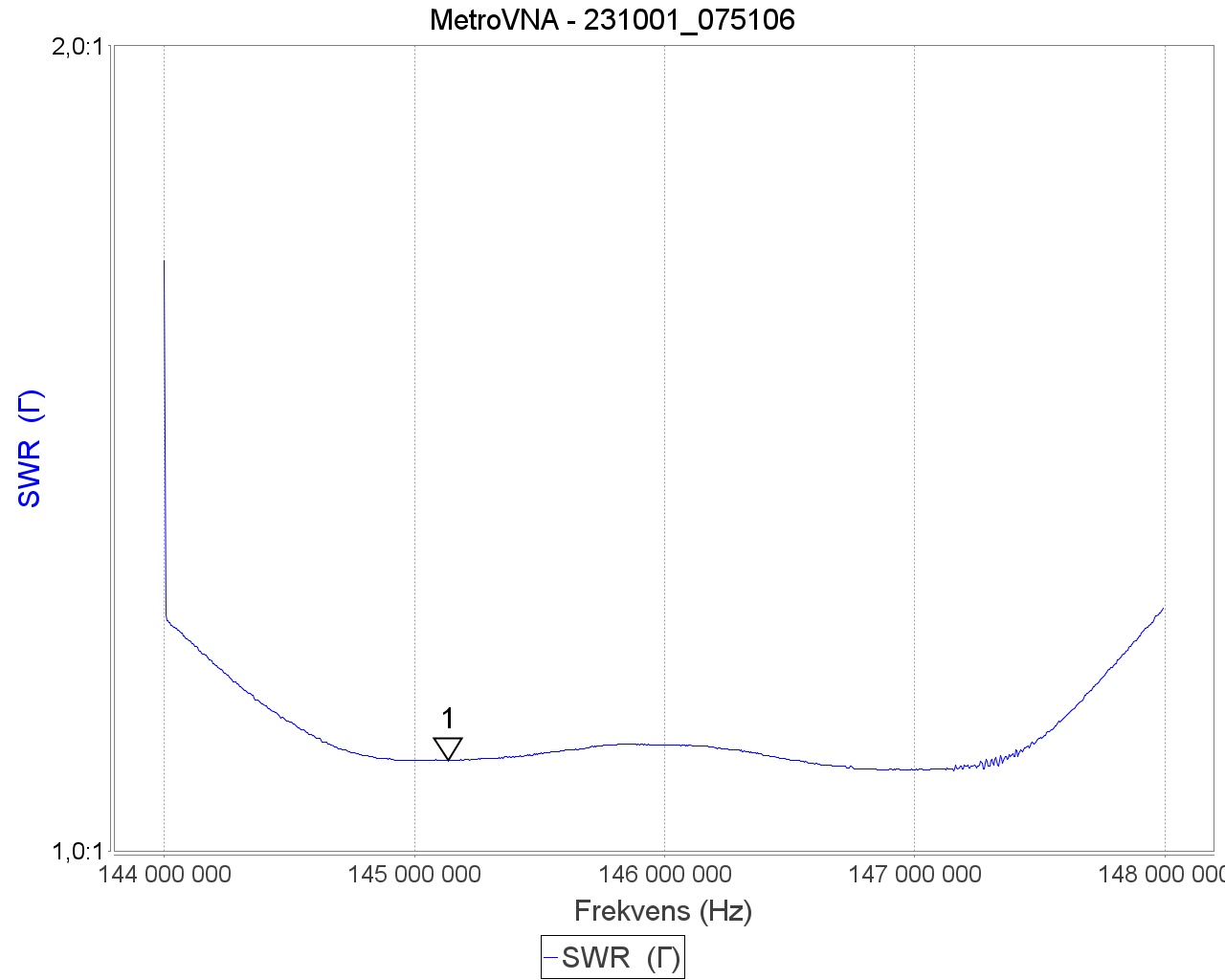

  • DIAMOND X-300N @ 2mtr
  • Mätinstrument: MetroVNA 250 + VNA/J By DL2SBA

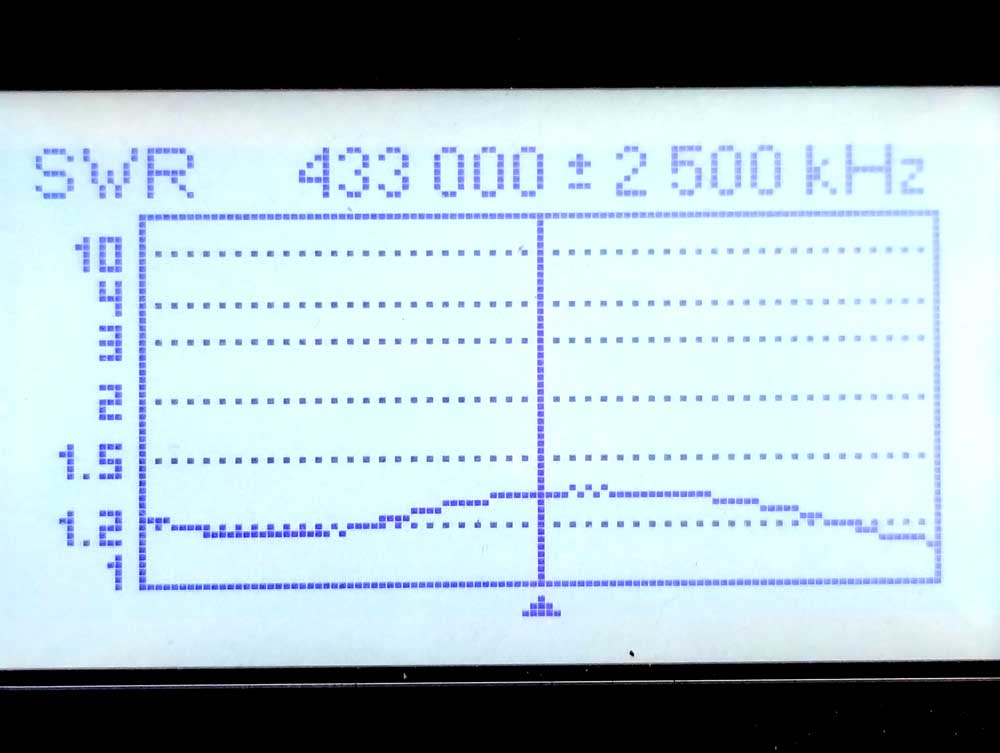

  • DIAMOND X-300N @ 70cm
  • Mätinstrument: RigExpert AA-520

    SWR & 433MHz +/- 2500KHz (SWR < 1:1,5)

  • LANNABO L2 @ 20mtr -- 10mtr
  • Mätinstrument: MetroVNA 250 + VNA/J By DL2SBA

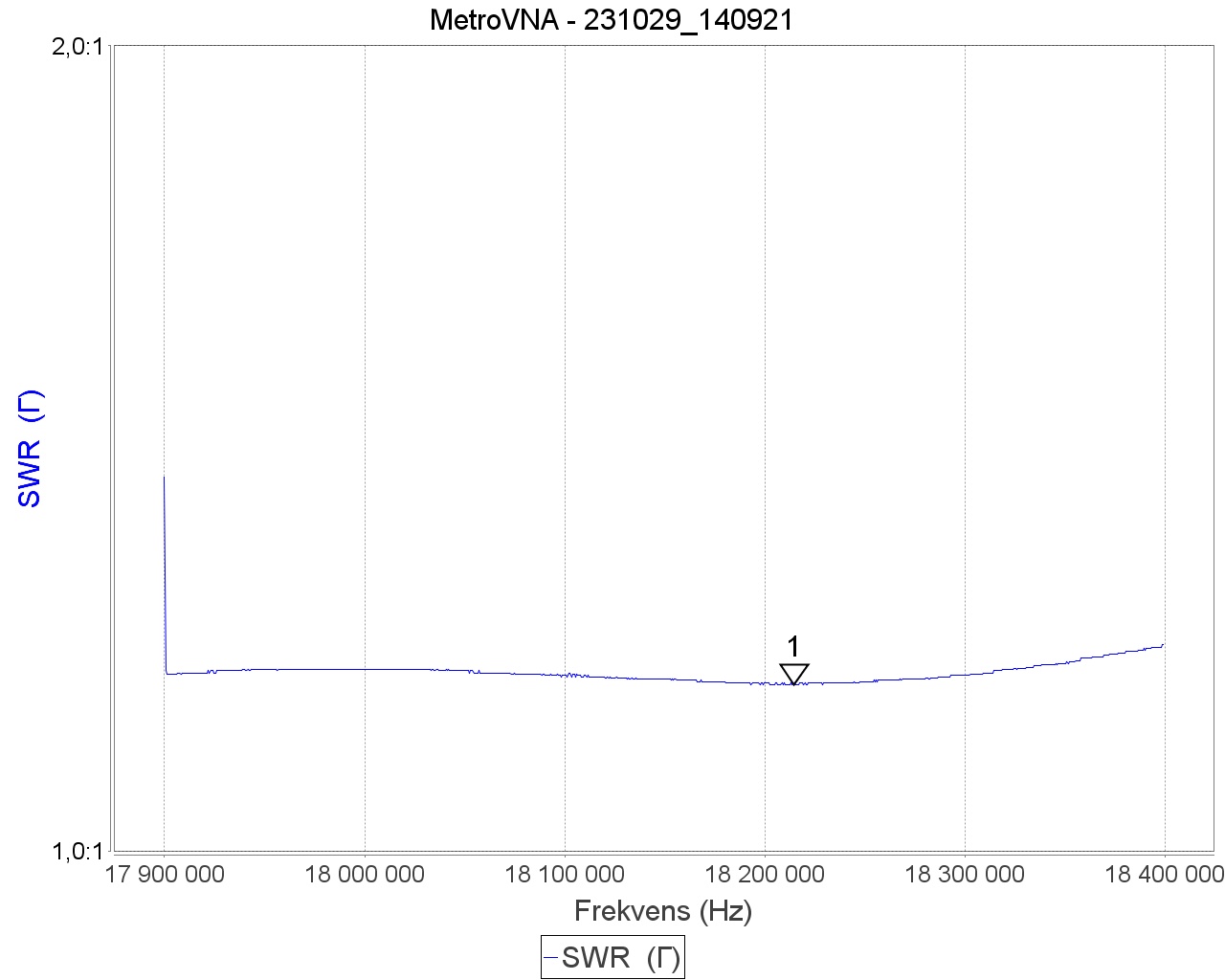

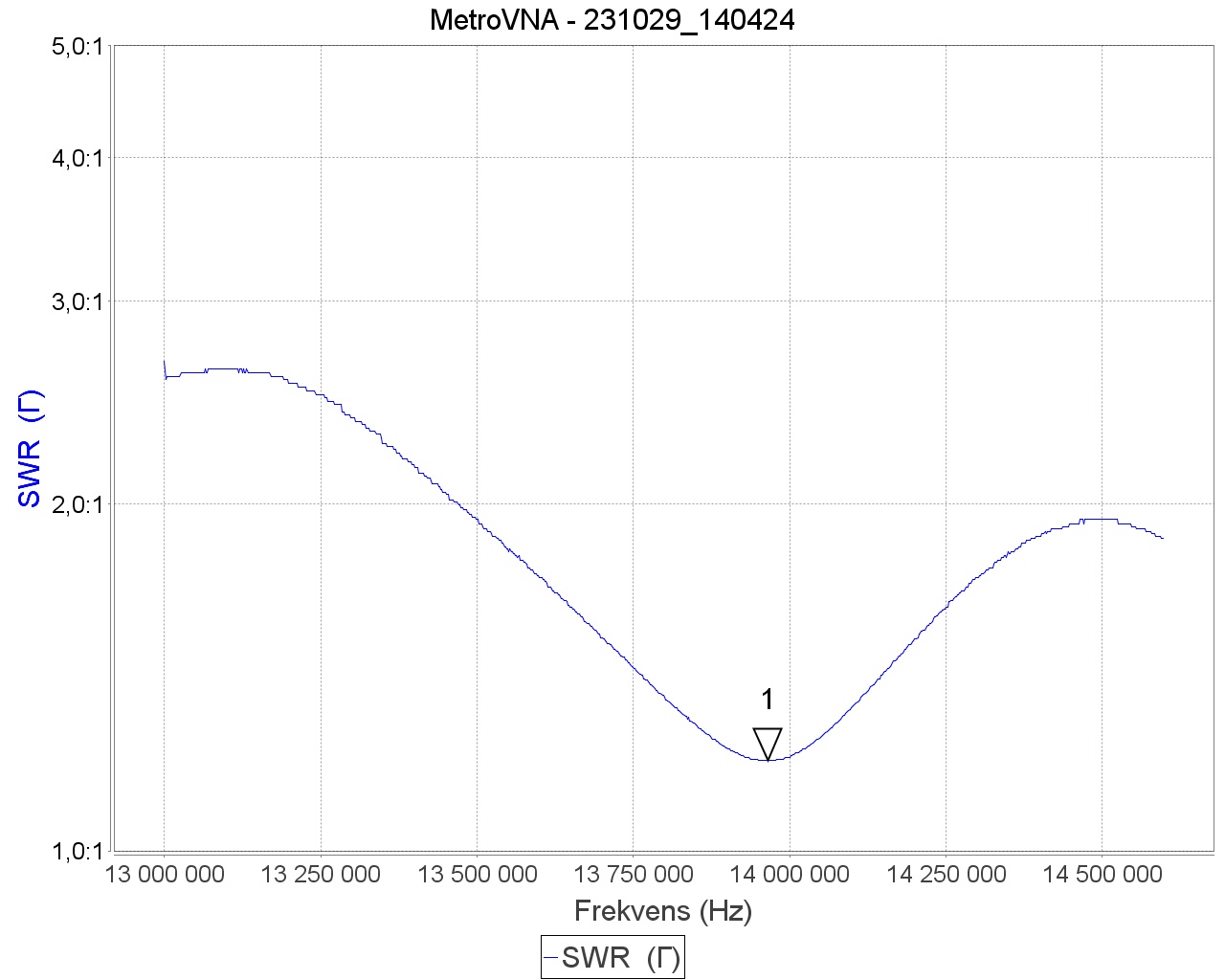

    20M & 17M Band

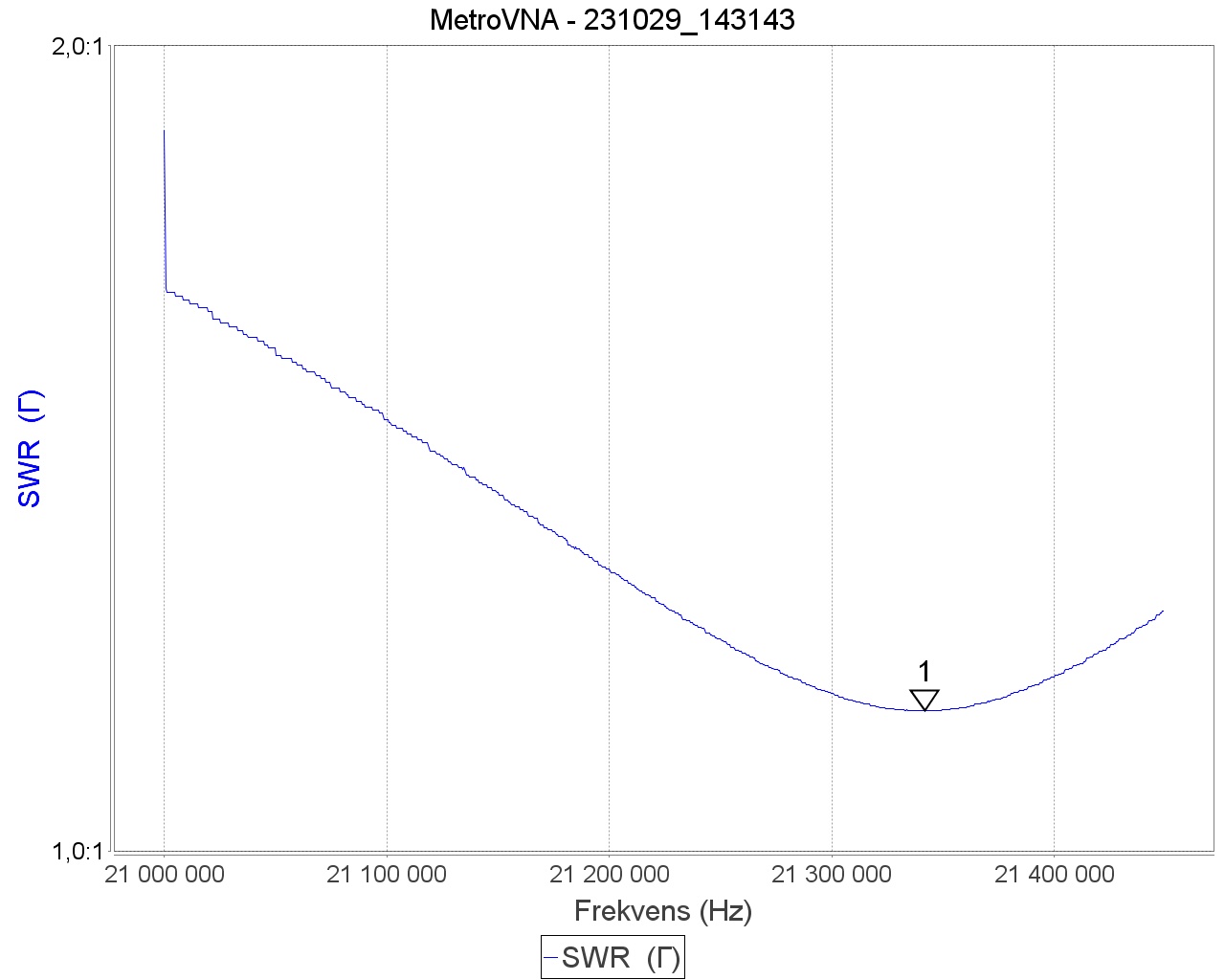

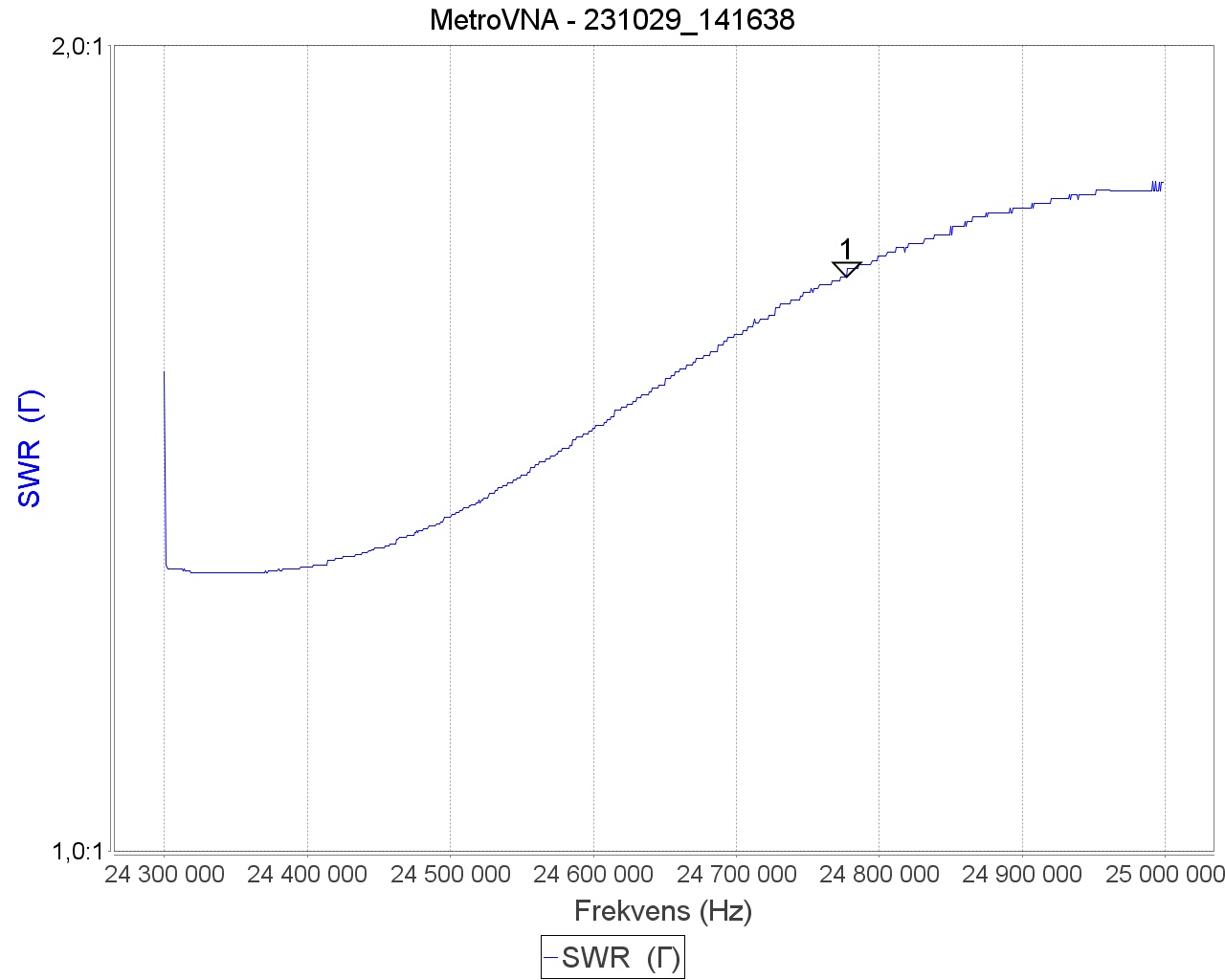

    15M & 12M Band

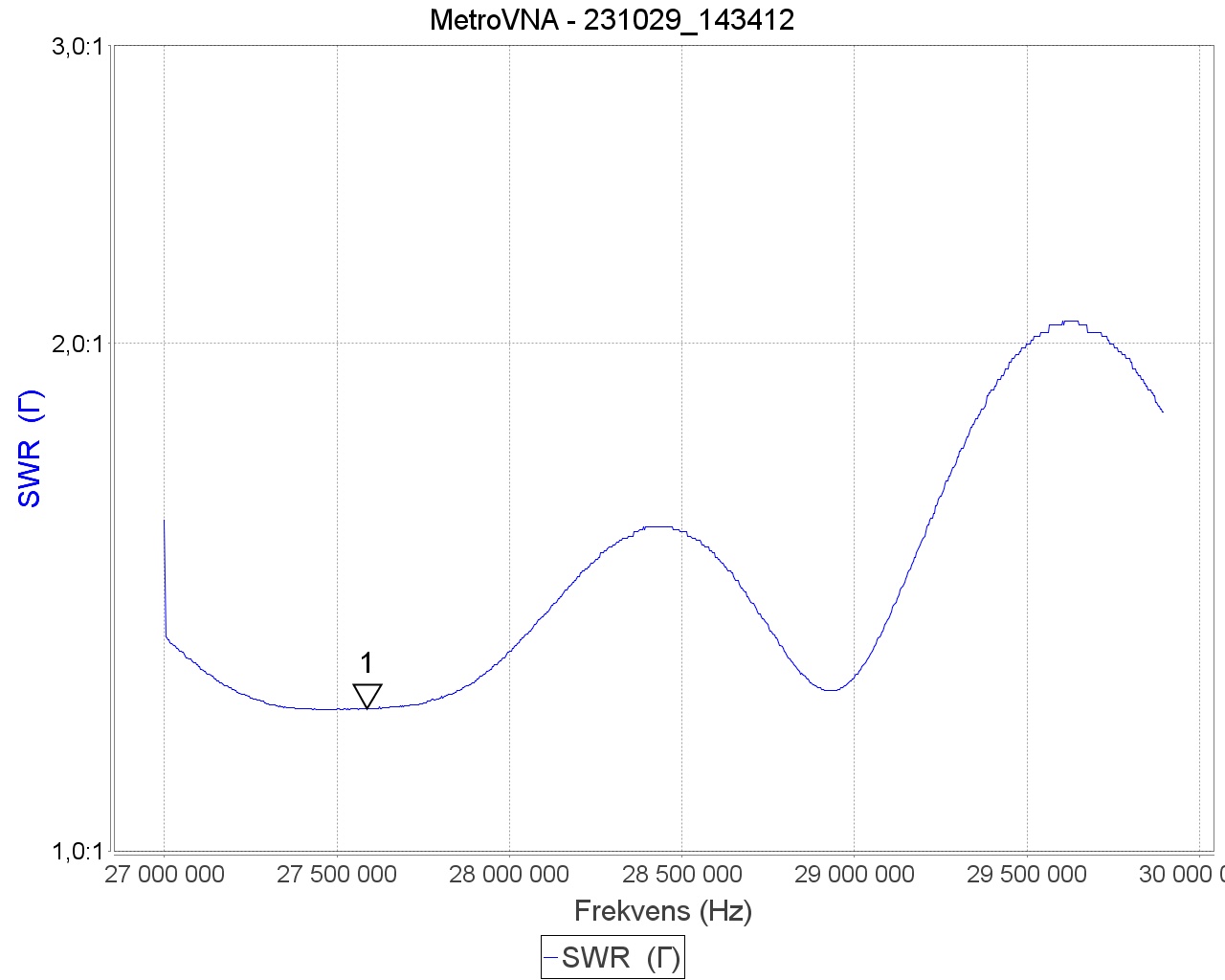

    10M

    Samtliga mätresultat för LANNABO L2 i .pdf format
    VNA_LL2_20M.pdf
    VNA_LL2_17M.pdf
    VNA_LL2_15M.pdf
    VNA_LL2_12M.pdf
    VNA_LL2_10M.pdf

  • KELEMEN DP-1608040-H @ 30mtr / 40mtr / 80mtr / 160mtr
  • Mätinstrument: MetroVNA 250 + VNA/J By DL2SBA

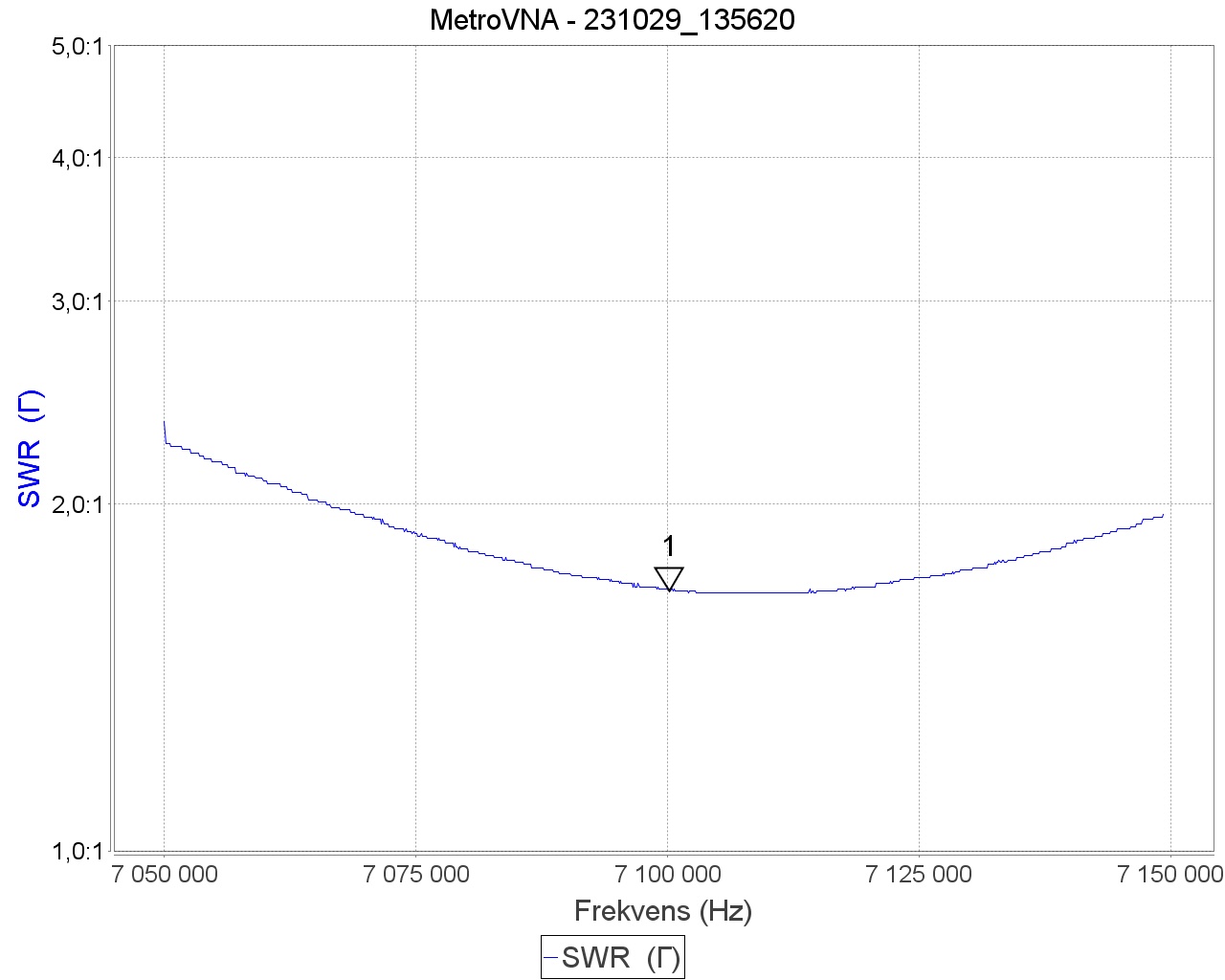

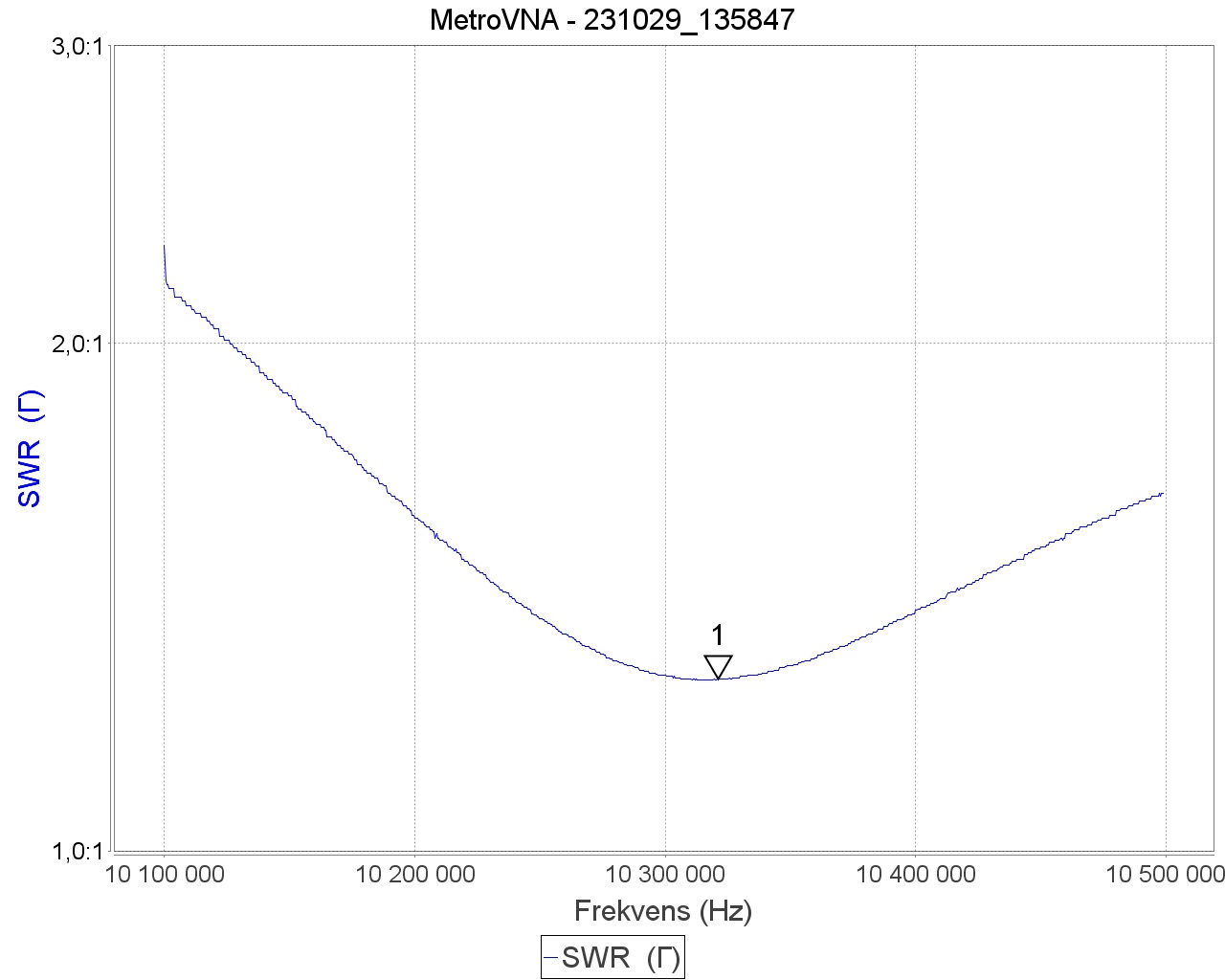

    SWR på 30M Bandet / 40M bandet

    Antennen ska inte fungera på 30M bandet, men i praktiken så gör den det med SWR under 1:2, på övriga band är SWR under 1:1,5

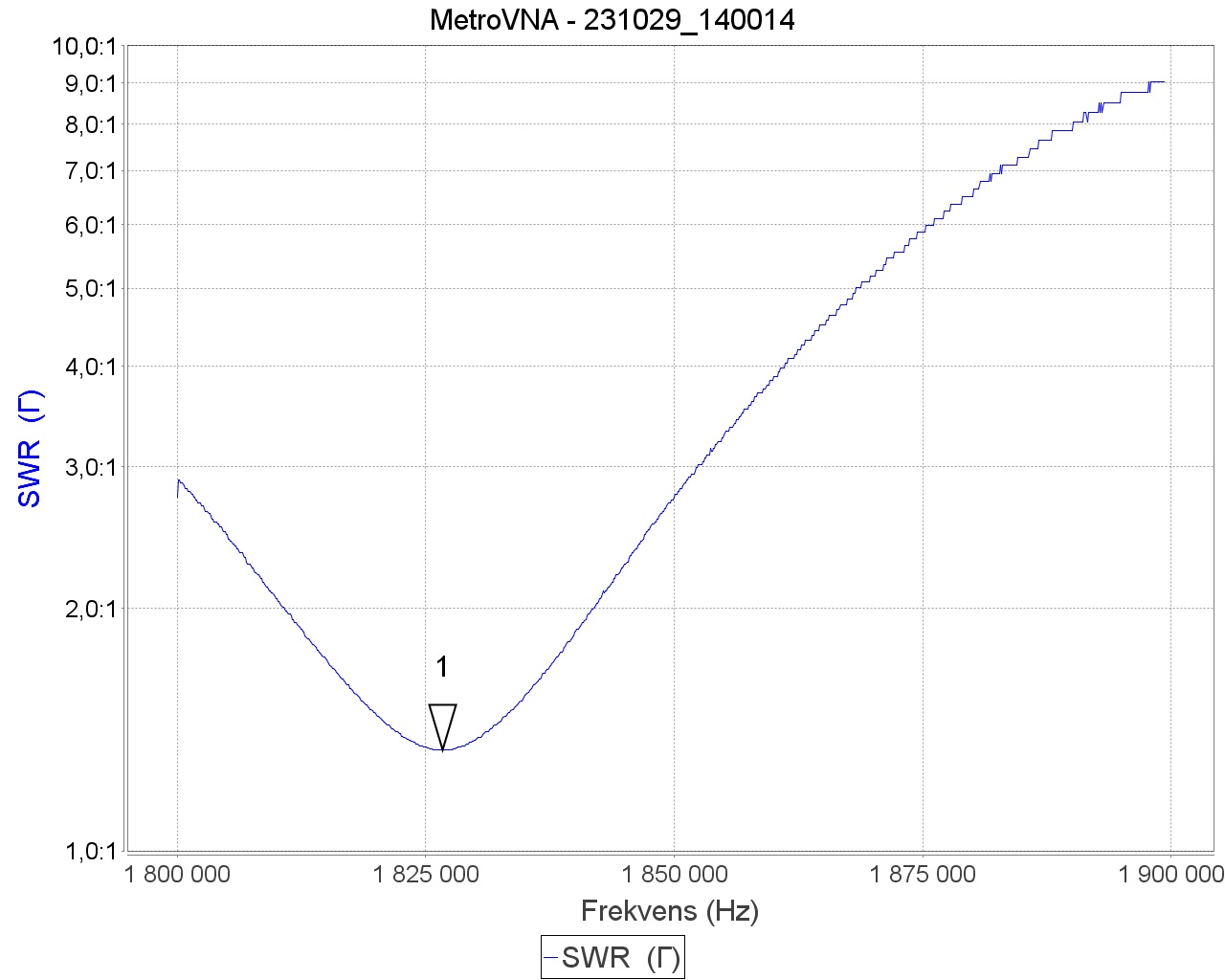

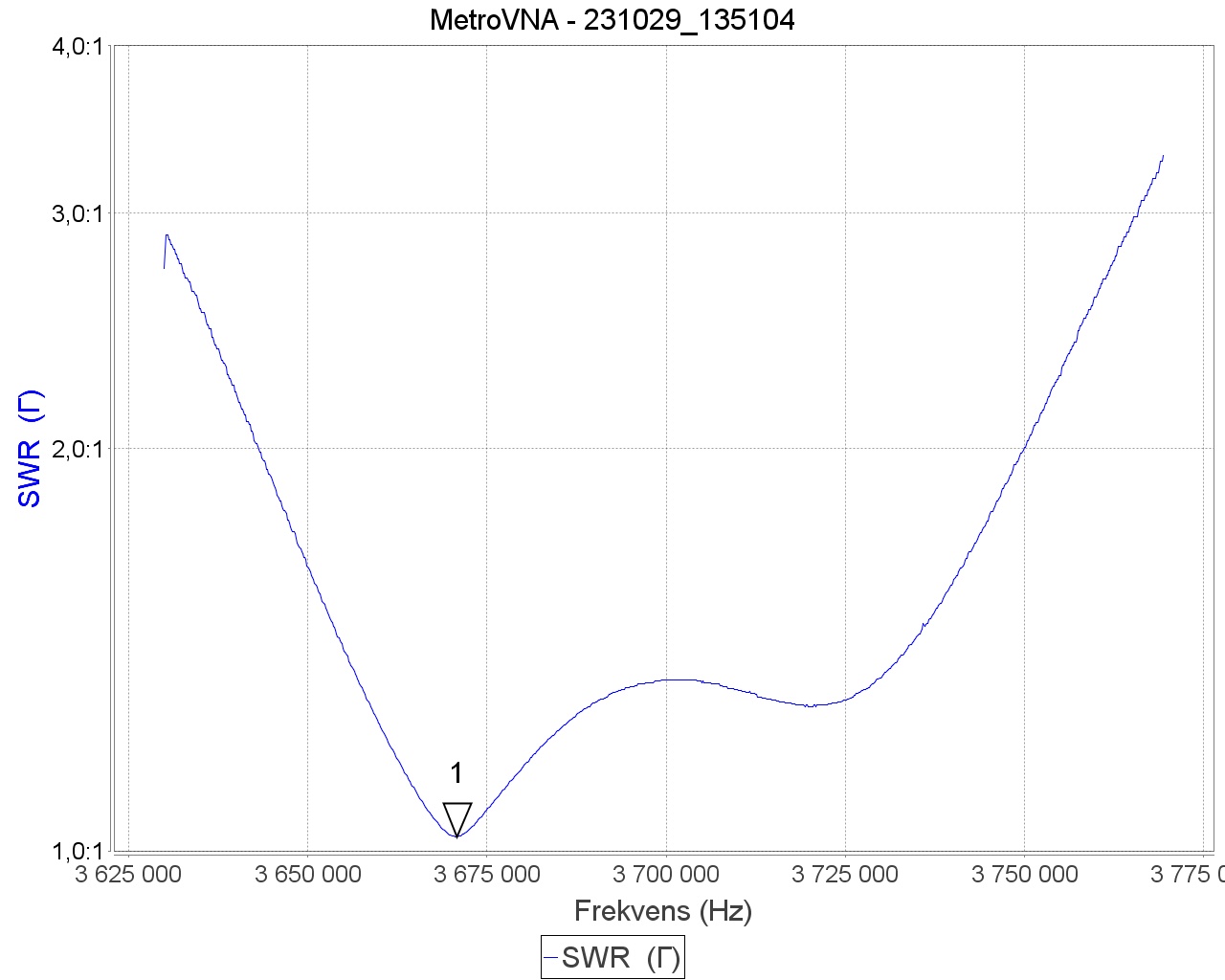

    SWR på 80M Bandet / 160M bandet

    Samtliga mätresultat för KELEMEN DP-1608040-H i .pdf format
    KELEMEN_VNA_160M.pdf
    KELEMEN_VNA_80M.pdf
    KELEMEN_VNA_40M.pdf
    KELEMEN_VNA_30M.pdf

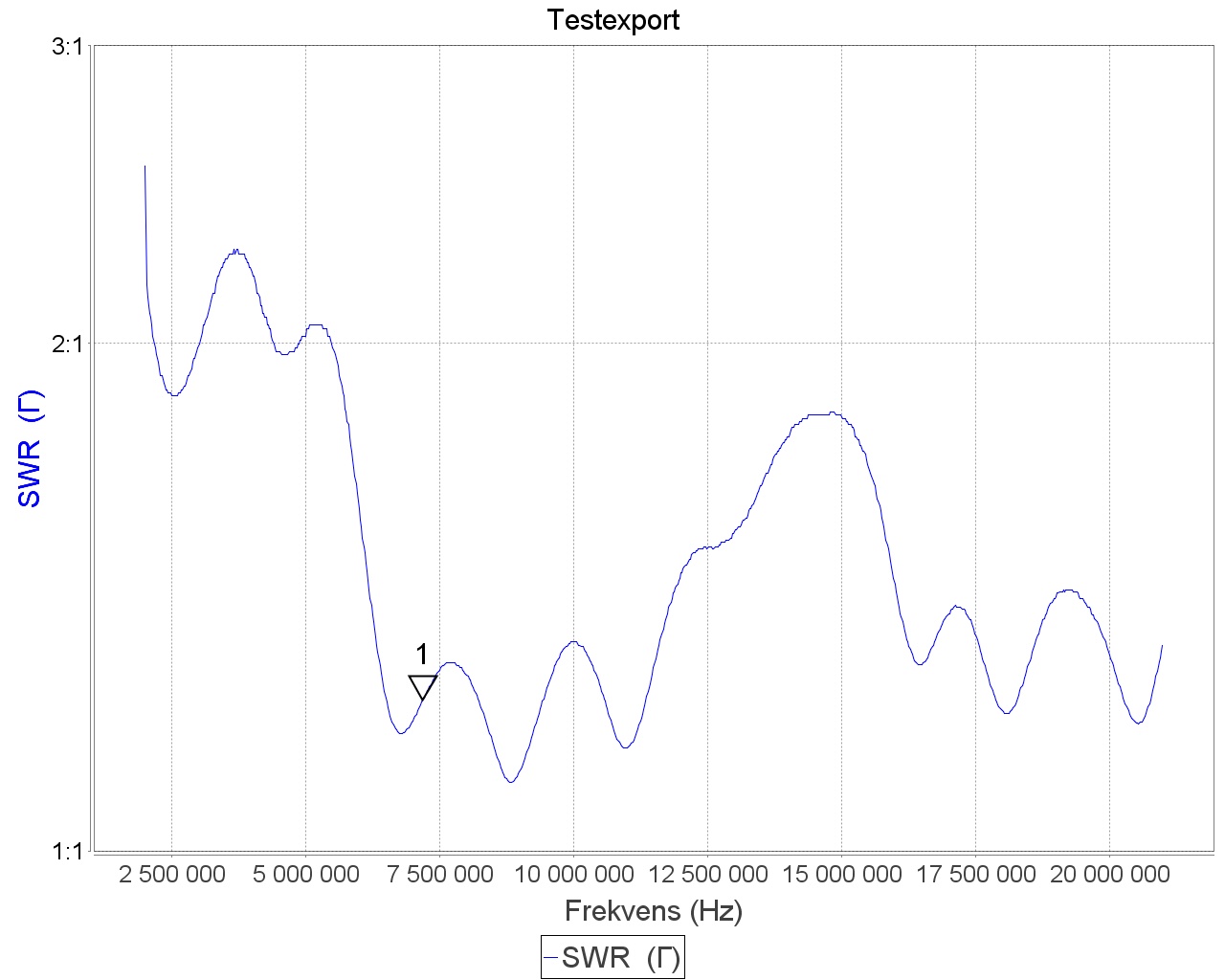

  • DIAMOND WD-330J @ 80--10mtr
  • Mätinstrument: MetroVNA 250 + VNA/J By DL2SBA


    mätresultat för DIAMOND WD-330J i .pdf format
    VNA_231029_084025.pdf
