Testar musik spelare RaspberryPi & Pi2 Tillsammans med RaspyFi / VOLUMIO |
|
INDEX
Senast uppdaterat
2024.02.01 Påbörjat nytt VOLUMIO projekt, det blir en 'standalone' spelare med VOLUIO v.3.611 RELEASE DATE: 30-01-2024 - Bygger ihop spelaren men min 'Rock 4SE' NAS enhet / OpenSpeedTest™-server.
|
Tanken är att även kunna använda 'Rock 4SE' datorn för att köra ett 'FrontEnd-GUI' på VOLUMIO spelaren, bygger därför in allt i samma kapsling.

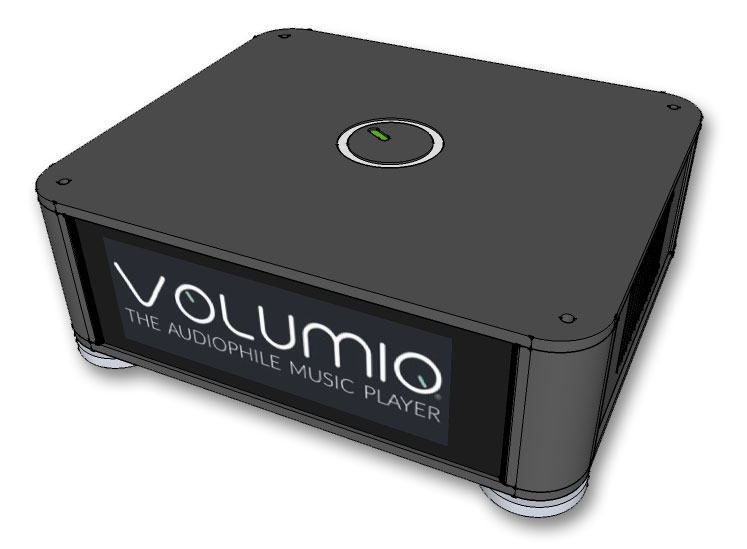

Mera om VOLUMIO projekt -->Här! 3D-Skiss |
* * * H I S T O R I S K - I N F O R M A T I O N * * *
|

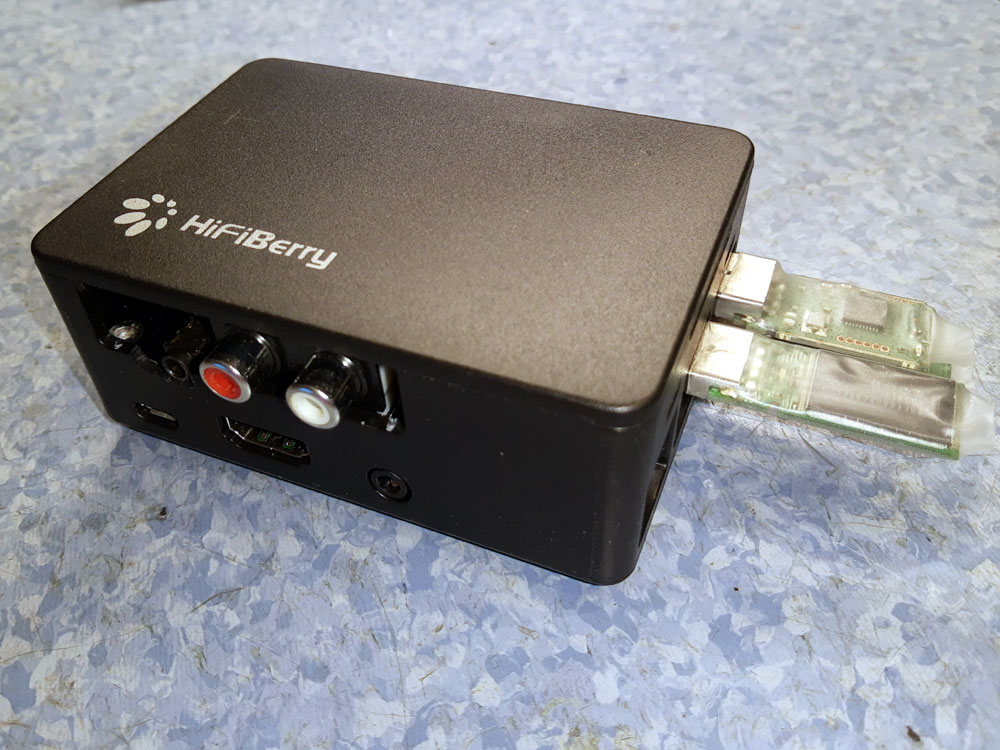

VOLUMIO v.2.861 2021.01.24 Uppdaterar nu min musik-spelare, har kört 'VOLUMIO' sedan 2015, före det körde jag föregångaren 'RaspyFi' sedan 2013. VOLUMIO är nu uppe i version 2.861, har nu fullt stöd för 'SPOTIFY Connect' och spelar bl.a. PCM upp till 32 bit 768 kHz och DSD512 (Hårdvara som begränsar) - Stöder i praktiken alla filformat. Kör just nu min 'VOLUMIO' spelare på en RasbperryPi 3 Model B v.1.2 - - På GPIO (I2S) sitter en PiFi DAC v.2.0 Läs mera -->Här! |
2016.12.26 Har uppgraderat VOLUMIO till v.2.0.41 - Med VOLUMIO 2.0 har det hänt väldigt mycket, dels med webb GUI't men även hantering av 'pluggins' och uppgraderingar m.m. har tillkommit. Måste säga att det nu inte går att önska så mycket mera!

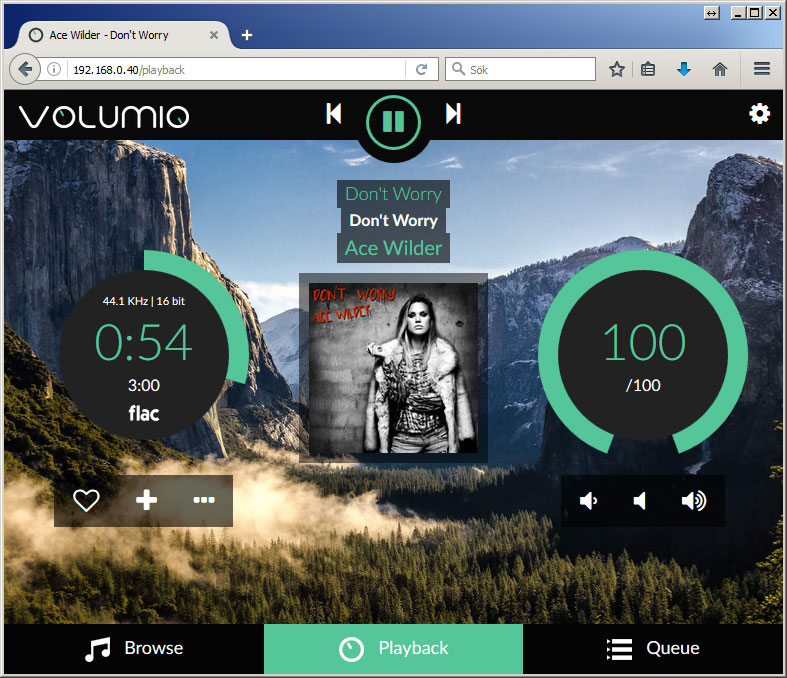

Volumio v.2.041
Har kört VOLUMIO v.2.0.41 i några dagar nu, den verkar att vara VÄLDIGT buggfri!. Inte ett enda problem hittills! - Kör även 'Spotify' pluggin. helt problemfritt. 'Plugins' hanteras direkt i webb GUI't.

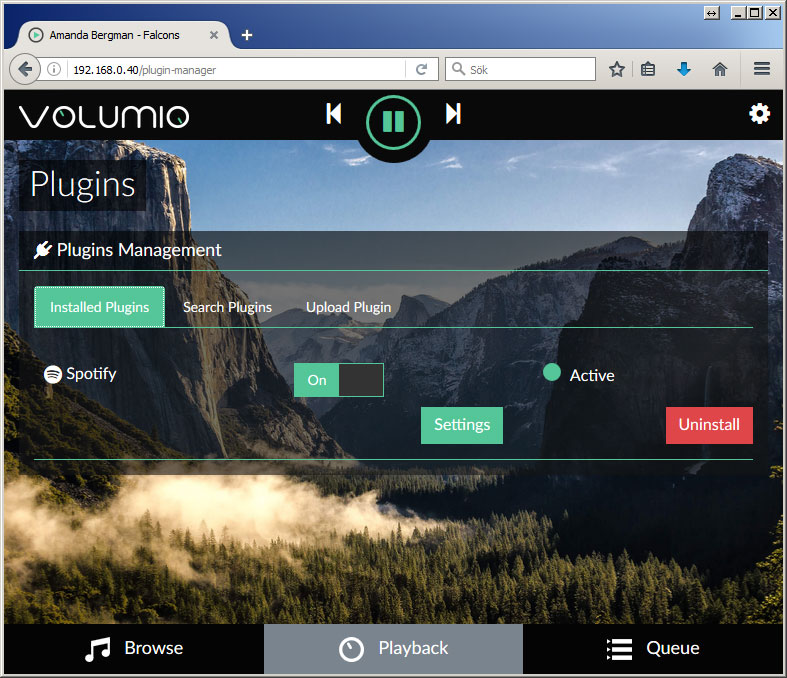

Plugin hantering i VOLUMIO v2.0.41
2015.05.03 Kör nu även Spotify på VOLUMIO / RaspBarryPi spelaren. VOLUMIO är förberedd för Spotify men webb GUI't verkar inte att kunna spara ner inställningarna. Editerar /etc/spopd.conf och lägger in mina inställningar för hand med kommandot sudo nano /etc/spopd.conf
Min /etc/spopd.conf innehåller följand:
[spop] spotify_username = xxxxxxxxxx spotify_password = xxxxxxxxxx audio_output = sox [sox] output_type = alsa output_name = plughw:0När jag editerat klart sparar jag med ctrl+O och avslutar med ctrl+X
Startar upp spopd med kommandot sudo spopd -c /etc/spopd.conf
Kontrollerar att spopd kör med kommandot: pstree

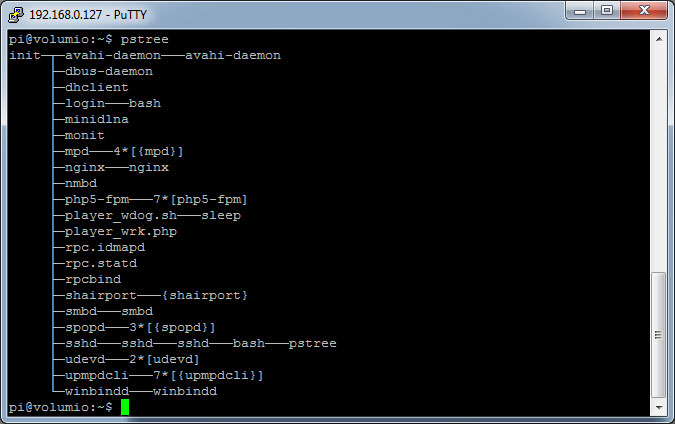

Resultatet av pstree kommandot
Nu hittar man 'Spotify' längst ner i 'Browse' fliken, bara att bläddra runt och spela på för fulla muggar. Notera att allt detta kräver att man har ett Spotify Premium konto.

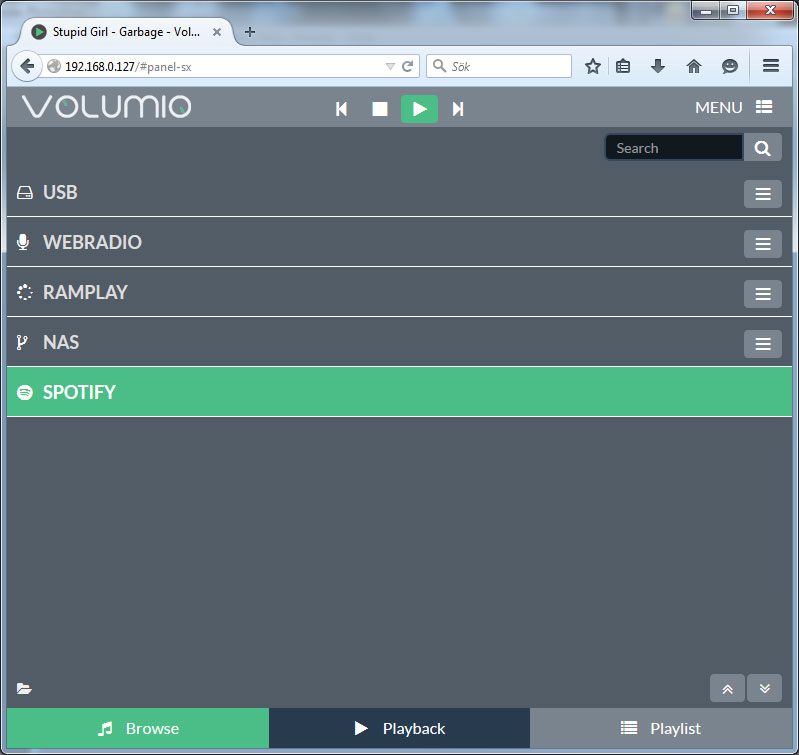

'Spotify' ligger nu längst ner i 'Browse' fliken

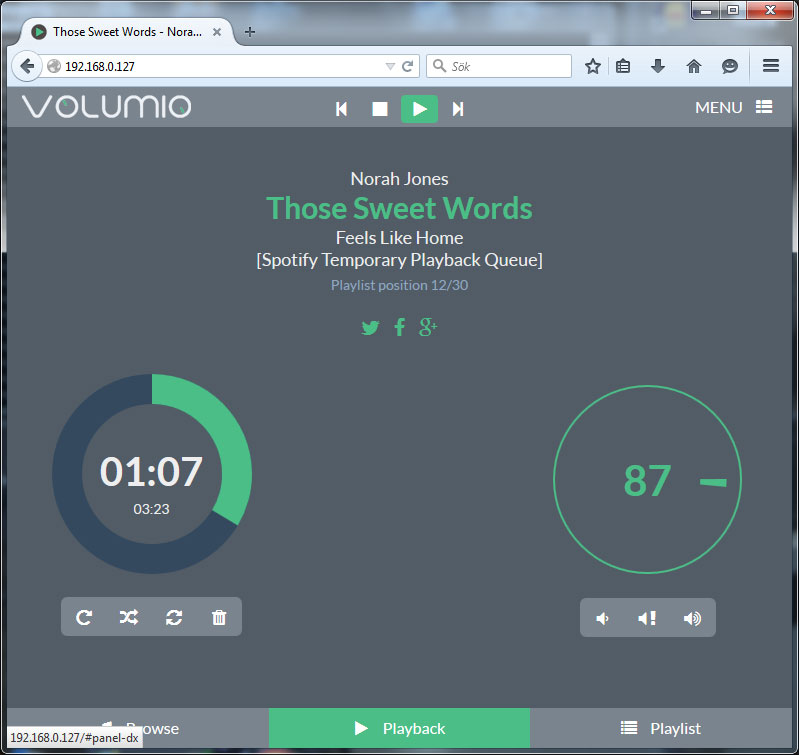

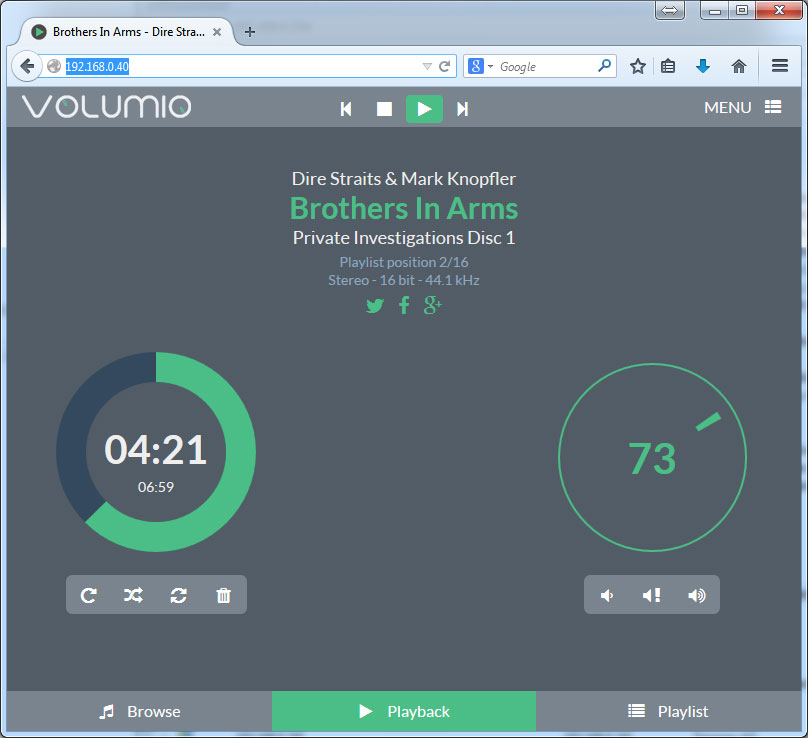

Volumio / RaspBarryPi spelar från Spotify
2025.04.05 Provar en LCD modul 'PiFace2' - Kopplas in på GPIO porten, men 16x2 tecken är den tänkt att kunna visa aktuell låt och bläddra / skippa bland låtarna i spel listan när man kör MPD + Volumio / RaspiFy Audio spelare på sin RaspberryPi. Det är inte helt okomplicerat att får allt att fungera som tänkt.

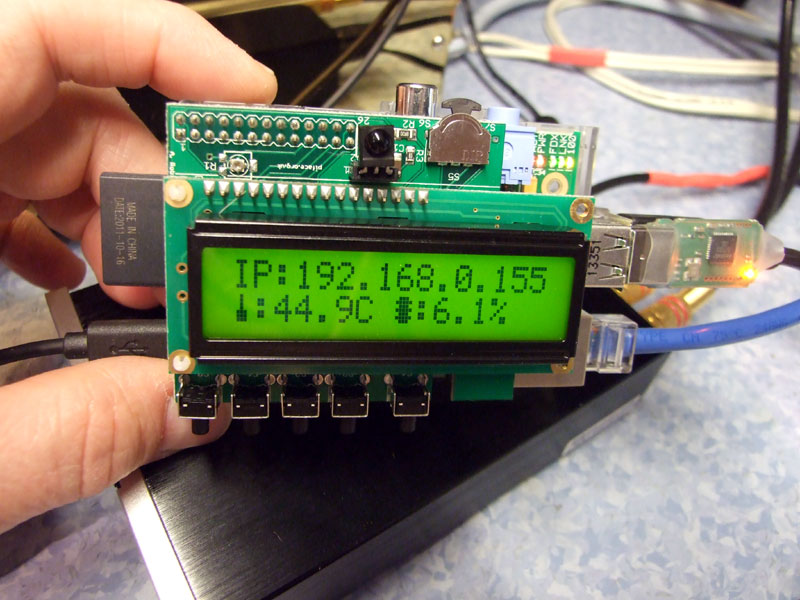

RaspBarryPi + PiFace2
Läs mera om RaspBarryPi + PiFace2 -->Här!

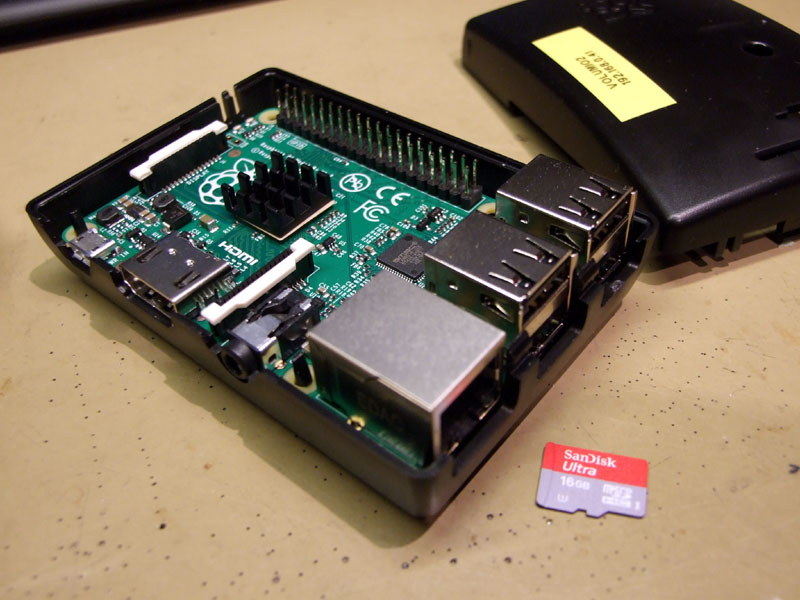

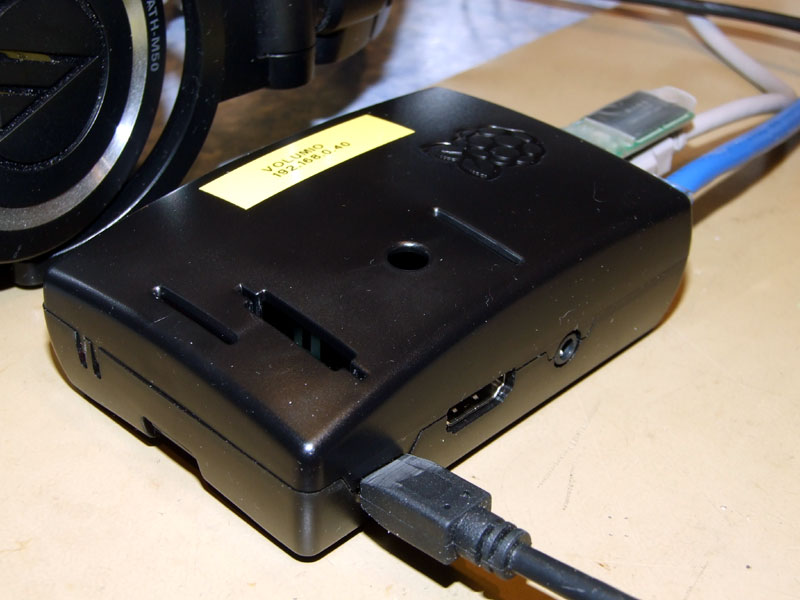

2015.02.14 Så är RaspBarryPi 2'an igång och kör på VOLUMIO v.1.55 som har stöd för fyra kärnor. Provspelar .FLAC filer från 32G USB tumme, spelar upp via en 'RACOON SG-300' DAC / Lurförstärkare och ett par 'AUDIO-TECHNICA ATH-M50' (Mina nuvarande favoritlurar), provar även med 'SENNHEISER HD 650' och 'SENNHEISER HD 598' lurar.

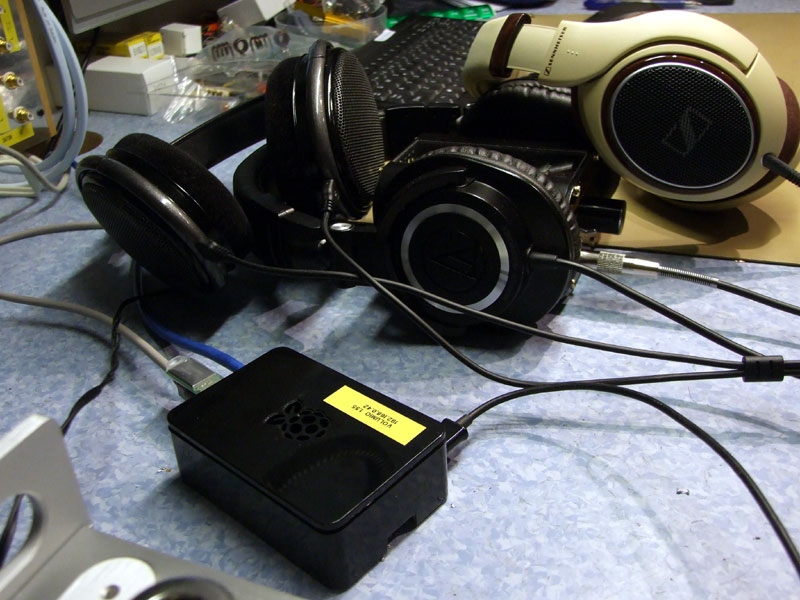

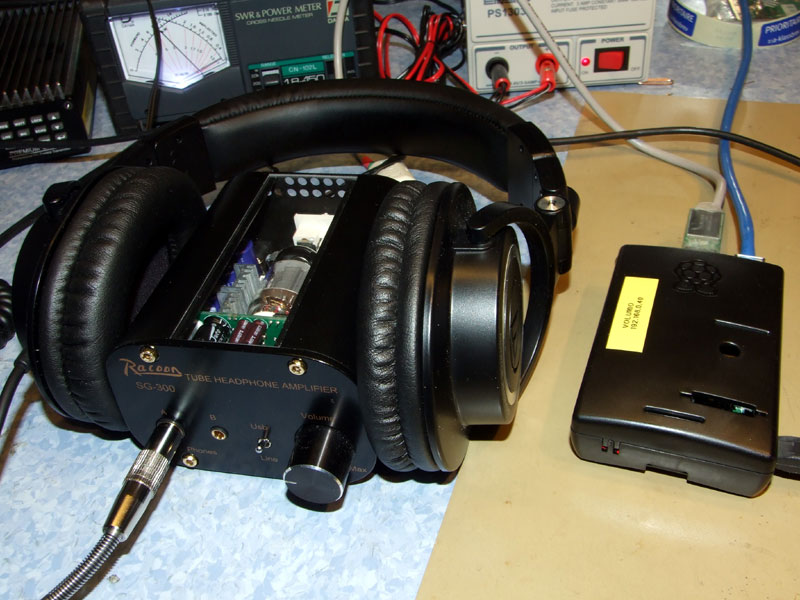

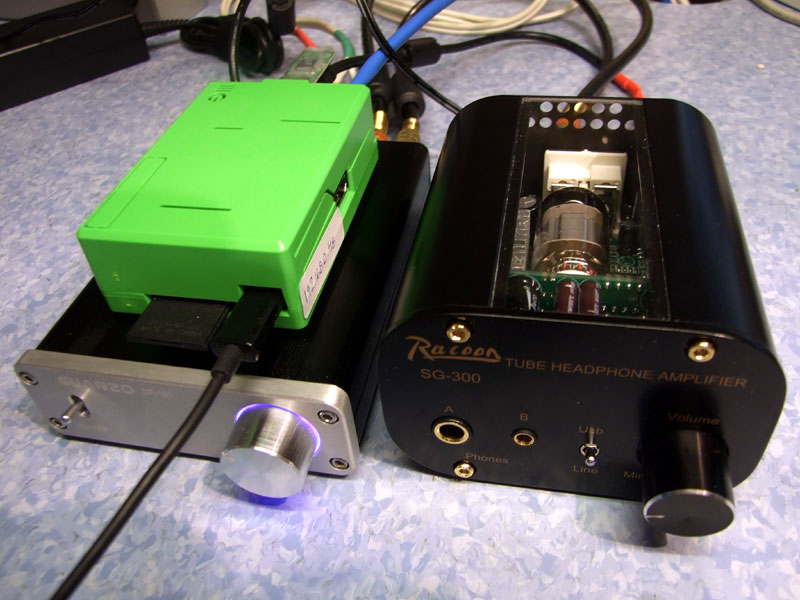

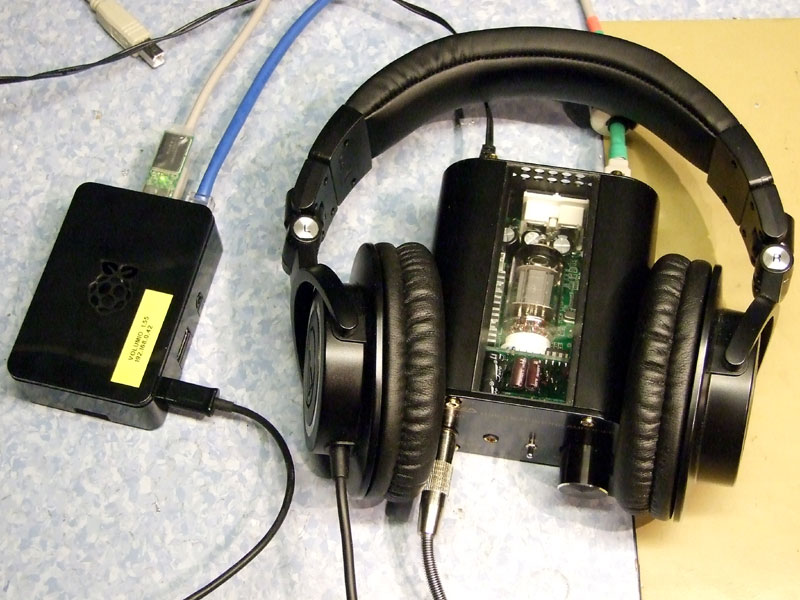

RaspBarryPi 2 + RACOON SG-300 + ATH-M50 / SENNHEISER HD 650 + HD 598
Detta låter väldigt bra, dock inte bättre än tidigare prov med RaspBerryPi 1 B+ - Upplever dock att webb gränssnittet är aningen snabbare, men fortfarande lite buggigt med återkommande omotiverade 'små-häng'.

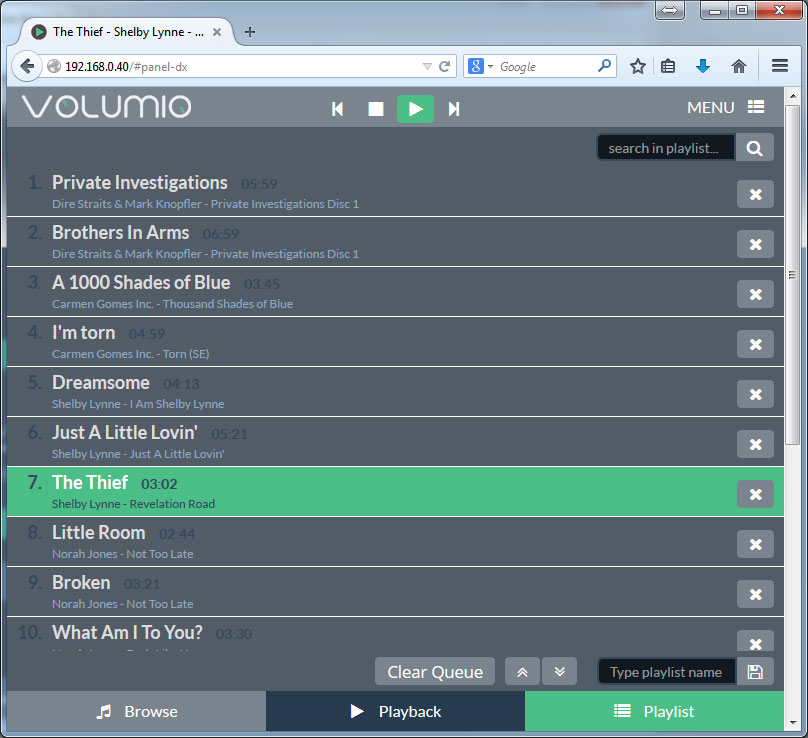

'VOLUMIO v.1.55'
2015.02.13 för fem dagar sen (08-02-2015) släpptes 'VOLUMIO v.1.55'[R29] som stöder den nya RaspBarryPi 2'an - Måste naturligtvis prova detta genast, fick hem en Pi2'a för några dagar sen och har väntat på att OS med stöd för den fyrkärniga processorn ska släppas.

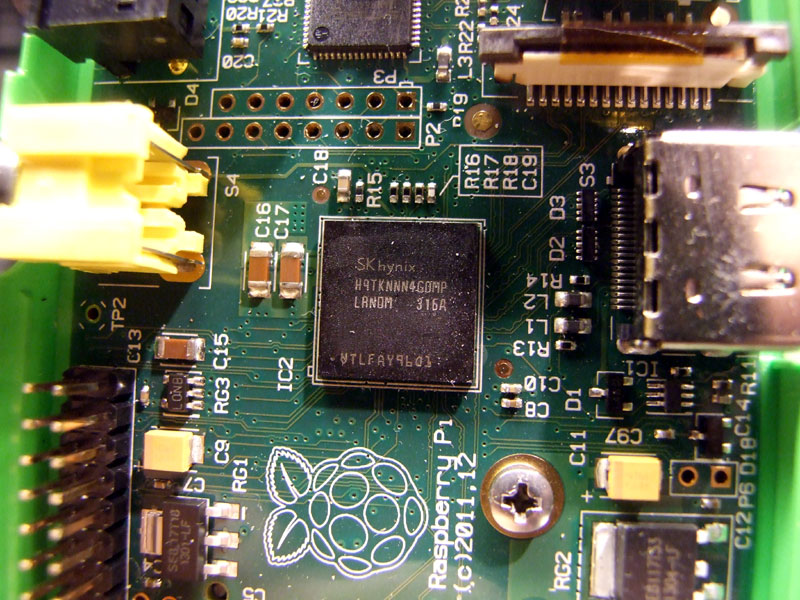

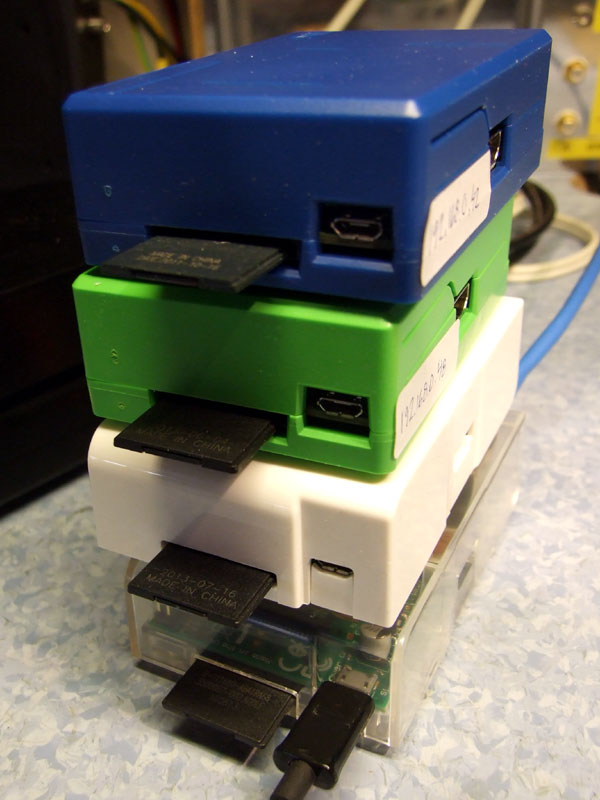

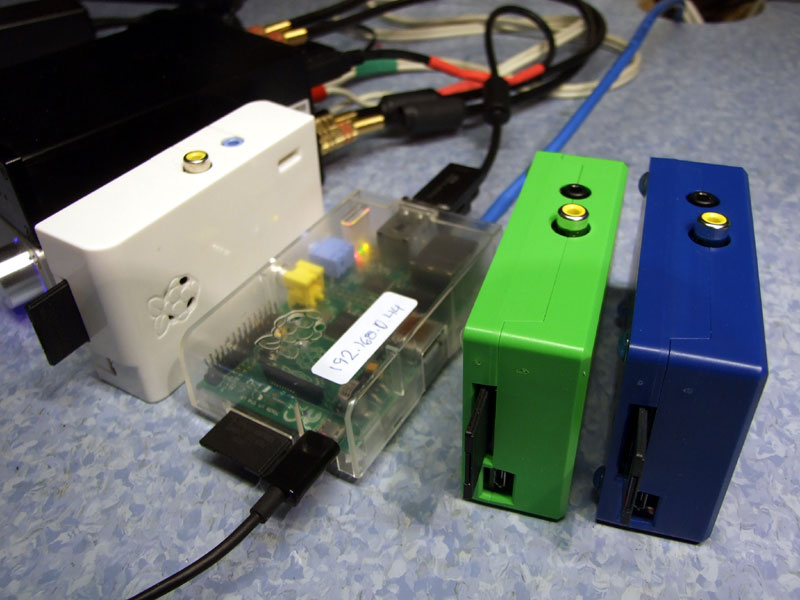

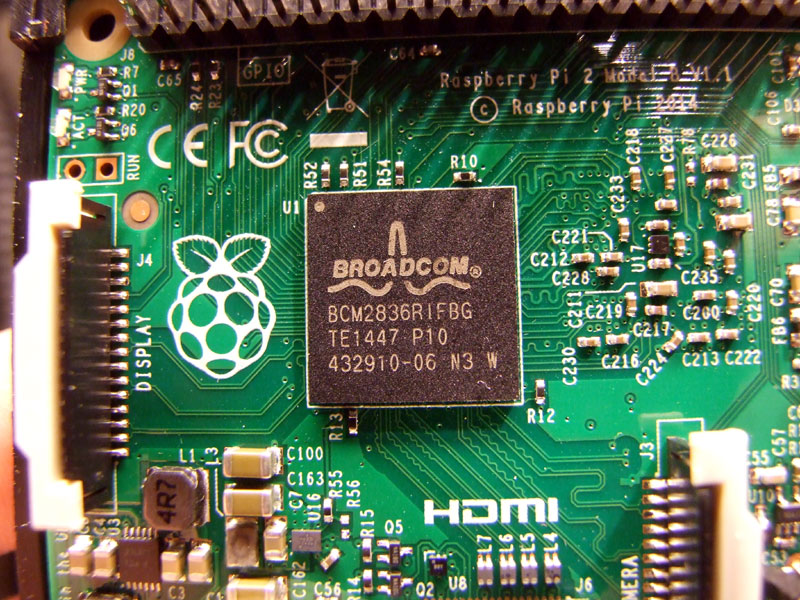

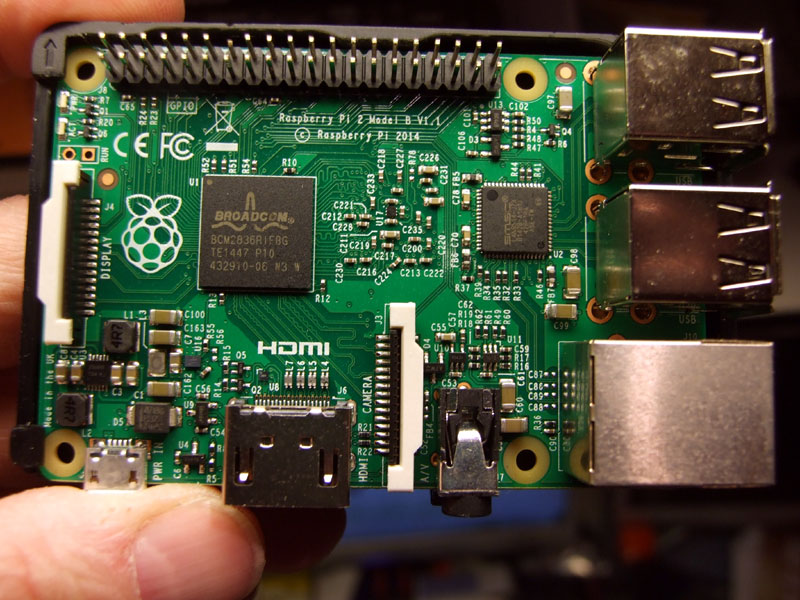

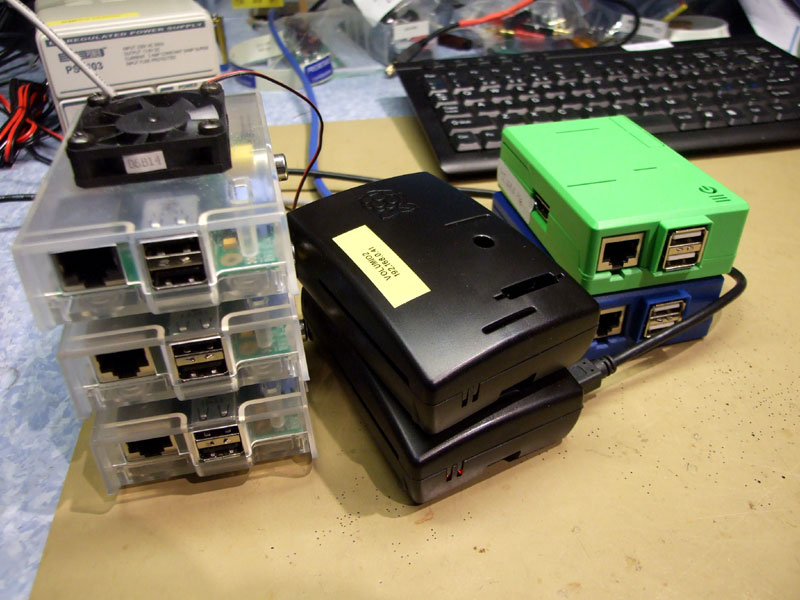

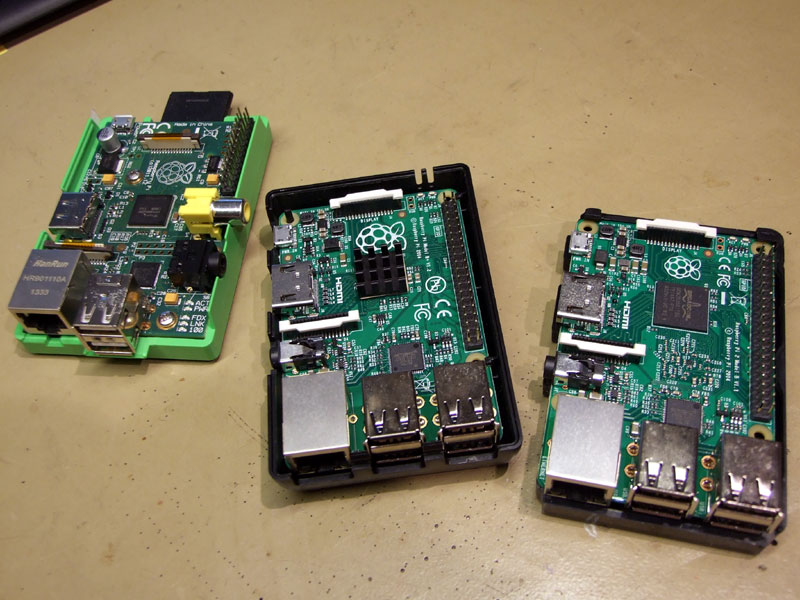

Tre generationer RaspBerryPi / RaspBarryPi 2 Model B
RaspBarryPi 1 Model B / RaspBarryPi 1 Model B+
ARM1176 CPU / 900MHz quad-core ARMv7 CPU
2015.01.03 Det är inga problem att köra ssh direkt in i VOLUMIO spelaren, grunden är std. Raspian(DEBIAN)/Wheezy - Loggin (USER/PWD) = pi/raspberry - Ovanpå detta ligger MPD och VOLUMIO WebUI med senaste version 1.5 från 2013? - När man kör $sudo apt-get update vill VOLUMIO inte uppdatera sig p.g.a. saknade kataloger i repo.volumio.org. Raspian OS går däremot bra att uppdatera med $sudo apt-get upgrade.

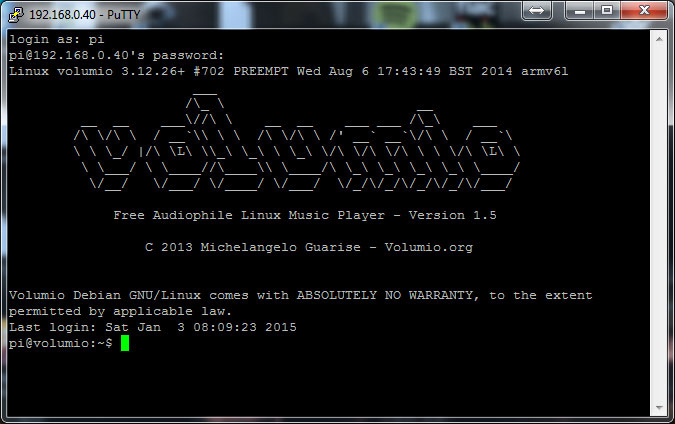

VOLUMIO Cli
Om man läser i boot loggen /var/log/dmesg kan man se att spelaren hittar DAC enheten på usb 1-1.3 utan problem.
[ 3.874338] usb 1-1.3: Product: SA9023 USB Audio [ 3.880741] usb 1-1.3: Manufacturer: RACOON

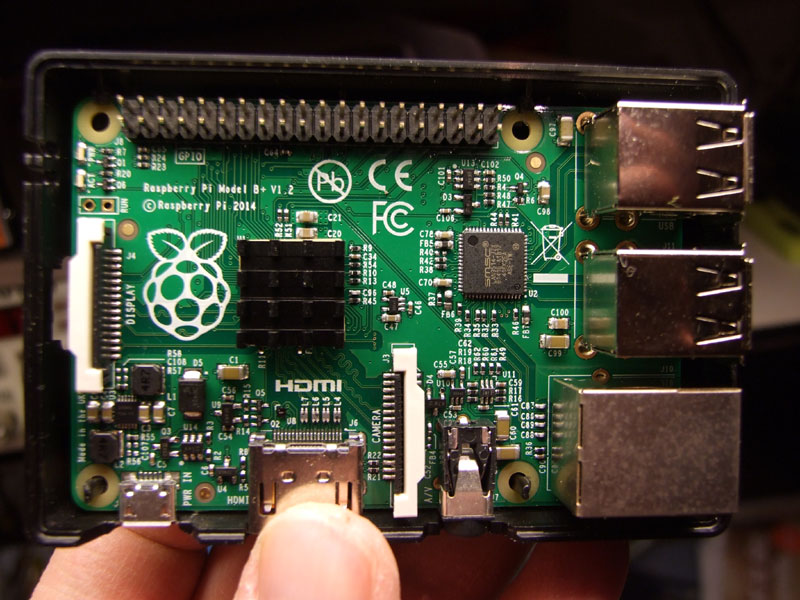

2015.01.03 Testar den senaste versionen 'Modell B+' tillsammans med 'VOLUMIO'[R29] musik spelare. Spelar via en 'RACOON SG-300' DAC/Lurförstärkare och ett par 'AUDIO-TECHNICA ATH-M50'

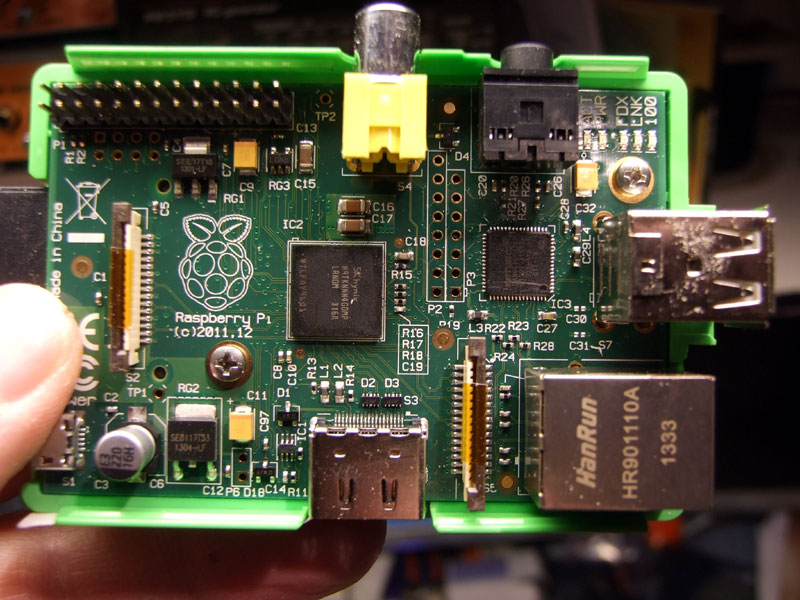

RaspBerryPi Modell B+
I praktiken är det inga större förändringar jämfört med tidigare provade RaspBerryPi Modell B, samma GPU/CPU, minne o.s.v. man kan m.a.o. köra dom images som tidigare fungerat i B modellen - I B+ modellen kör man med SD-Micro kort, jag använder 8G Sandisk ULTRA kort, på B+ sitter det 4st USB portar, composit video tas ut via 3,5mm A/V anslutningen.
RaspBerryPi Modell B+
Testar även 'VOLUMIO'[R29] musik spelare, den är väldigt lik tidigare provade RaspiFy, men ska enl. uppg. även klara DSD. Återkommer i frågan, just nu upplever jag webb gränssnittet som aningen buggigt.
RaspBerryPi Modell B+

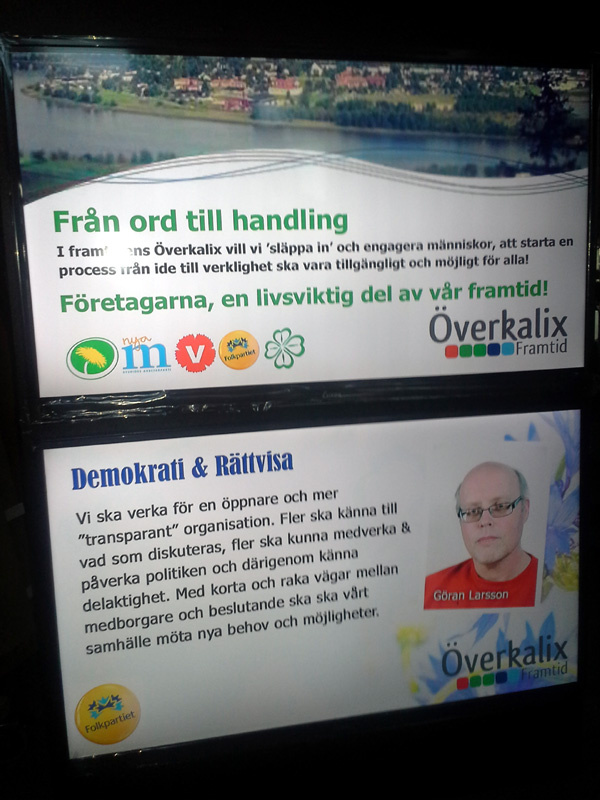

2014.09.01 Kör två 'InfoDisplayer' i valrörelsen, har två RaspberryPi som spelare till två 50" LCD-Skärmar. Kör bilder med 1440x720dpi upplösning, visar bilderna i webbläsaren.
Bilderna rullar automatiskt i loop med taggen < meta HTTP-EQUIV="REFRESH" content="10; url=index7.shtml" >
2x 50" LCD-Skärmar / 2x RaspBerryPi
2x RaspBerryPi
RaspiFy
2014.08.31 Använder en RaspberryPi/Raspify spelare som mediaspelare för att automatisera en FM-radio sändare för utsändning av förinspelat material för närradio.

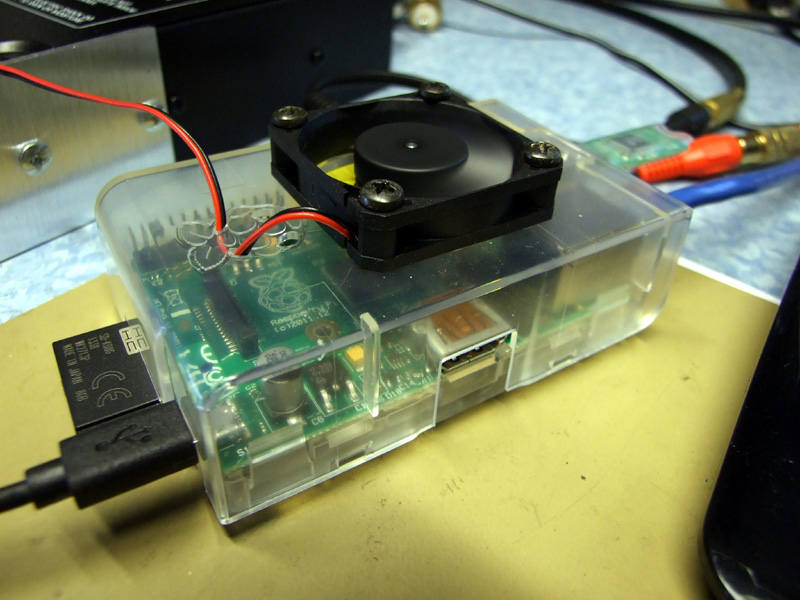

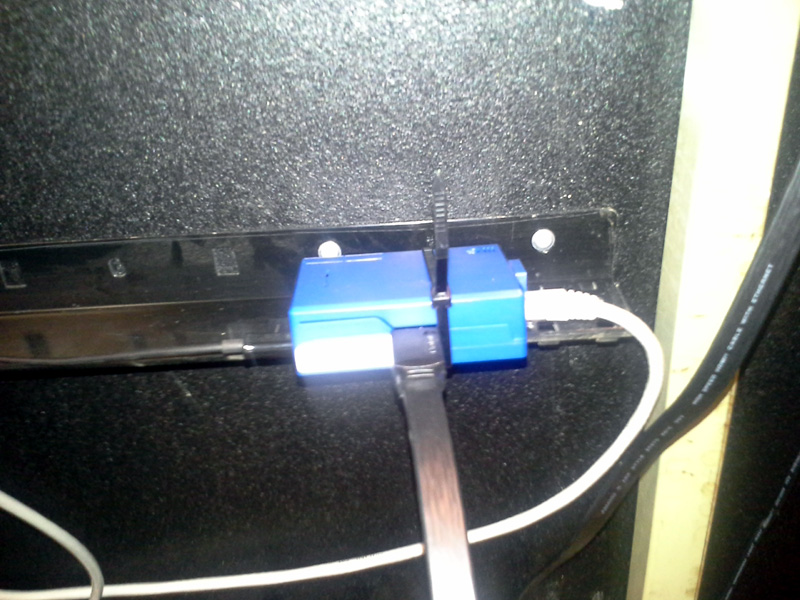

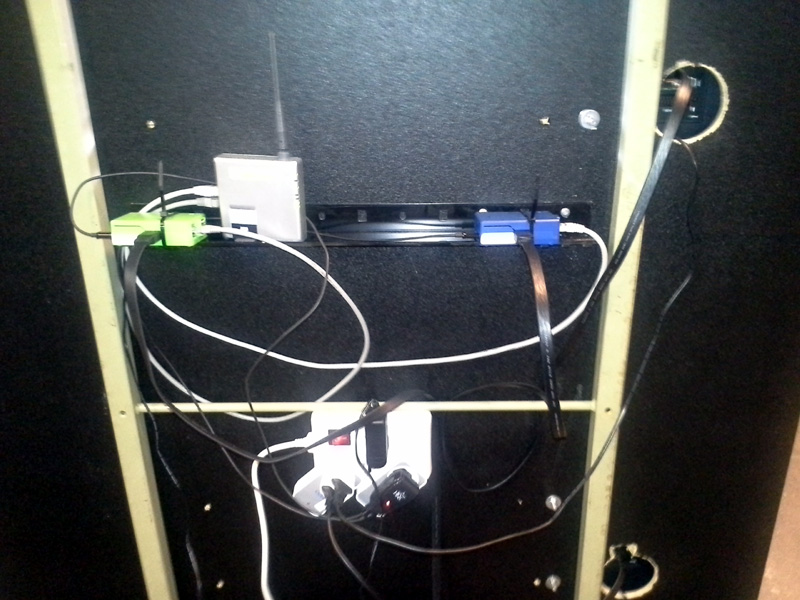

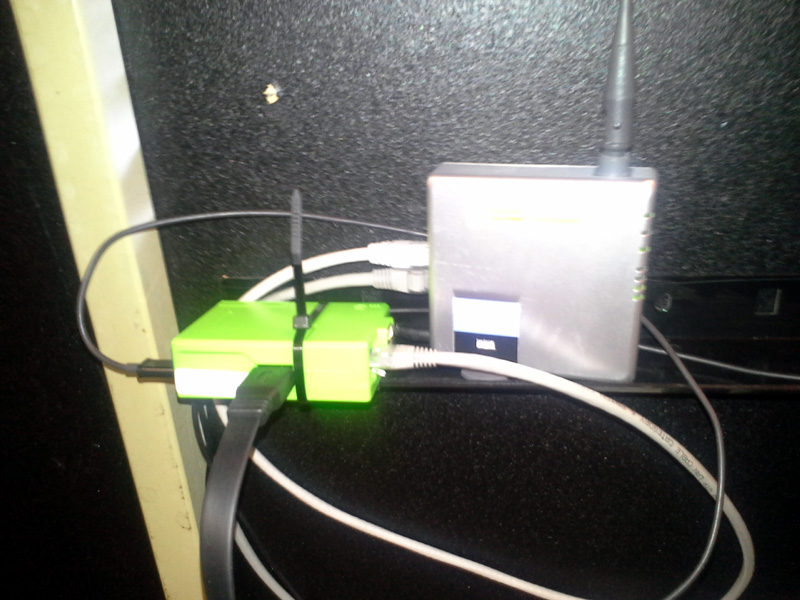

Mediaspelare RaspBerryPi med extra fläkt
Då RaspberryPi/Raspify spelaren i praktiken måste fungera dygnet runt under lång tid har jag inhandlat och monterat kylflänsar på GPU och LAN/USB kretsarna, har även tagit upp hål i lådan och monterat en 40x40x10mm 12V fläkt, fäkten strömförsörjs med en egen liten nätdel.
2014.06.09 Spelar upp högupplösta .FLAC med RaspberryPi/Raspyfi spelaren. Filerna har jag hittat på http://www.2l.no/hires/ - Kör ut via USB 2.0 till en GUSTARD X10 DAC för att ha kontroll på samplingsfrekvensen som nu kan avläsas i klartext på GUSTARD X10 displayen - Lyssnar via LINE ingången på RACOON SG-300 via 'SENNHEISER HD 650' lurar.
RaspberryPi/Raspyfi + RACOON SG-300 + GUSTARD X10
--> Marianne Thorsen / TrondheimSolistene Violin Concerto no. 4 in D major KV 218 - Allegro MOZART, stereo, 24 bit, 192 kHz, 4059 kbps rakt av från USB tumme direkt ansluten till RaspberryPi/Raspyfi spelaren, hva en lyd!
RaspberryPi/Raspyfi webb gränssnitt
--> Annar Follesø / Norwegian Radio Orchestra / Ole Kristian Ruud Concerto Fantastico OLE BULL Violin Concertos, Stereo, 24 bit, 192 kHz, 5164 kbps, ikke noe problem!
RaspberryPi/Raspyfi webb gränssnitt

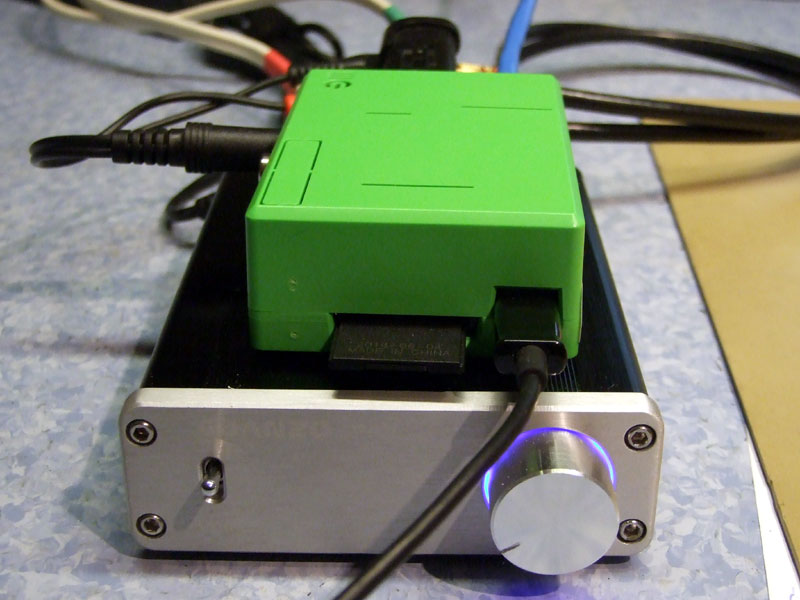

2014.06.04 Testar att köra RACOON SG-300 med RaspberryPi/Raspyfi spelaren. USB kretsen identifieras direkt som 'new full-speed USB device' / Product: SA9023 USB Audio / Manufacturer: RACOON - Det är bara att spela på, inga som helst problem.

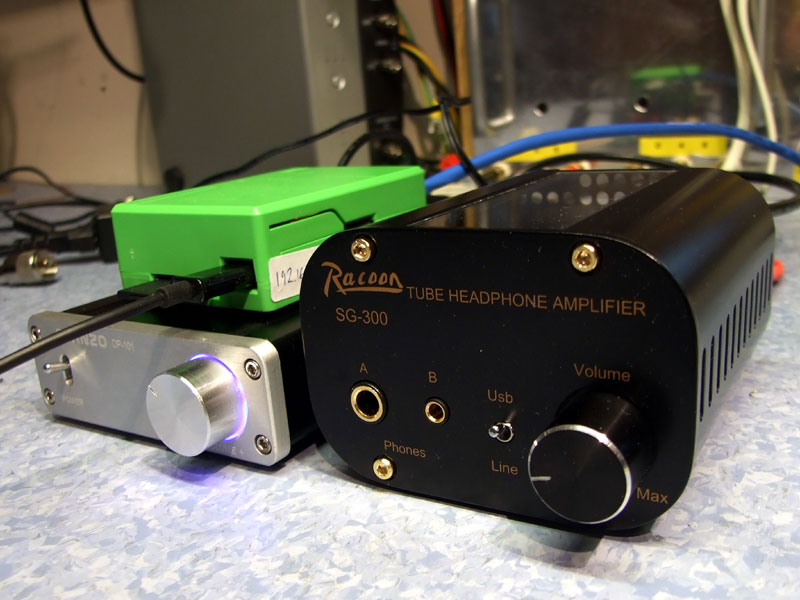

RACOON SG-300 + RaspyFi/RaspberryPi
2014.06.01 Kör nu en BREEZE AUDIO CM6631A DAC / Hörlursförstärkare med RaspberryPi / RaspyFi spelaren - Inga problem att få igång den, behövde bara ändra MPD inställningarna för att köra volym kontroll i mjukvaran.
BREEZE AUDIO CM6631A + RaspyFi / MPD settings, mixer type 'Software'
2014.05.07 Ett, tu, tre så var dom fyra! - Kör nu med RaspbarryPi / RaspyFi spelare på fyra ställen, garaget, dator hörnan, lyssningsrummet och i verkstan.
4x RaspbarryPi / RaspyFi
2014.03.16 Noterade i något forum inlägg att det är helt möjligt att köra RaspberryPi / raspyFi spelaren utan någon DAC. Bara att koppla in analog ut direkt via 3,5mm jacket på RaspberryPi och starta upp, Klart!

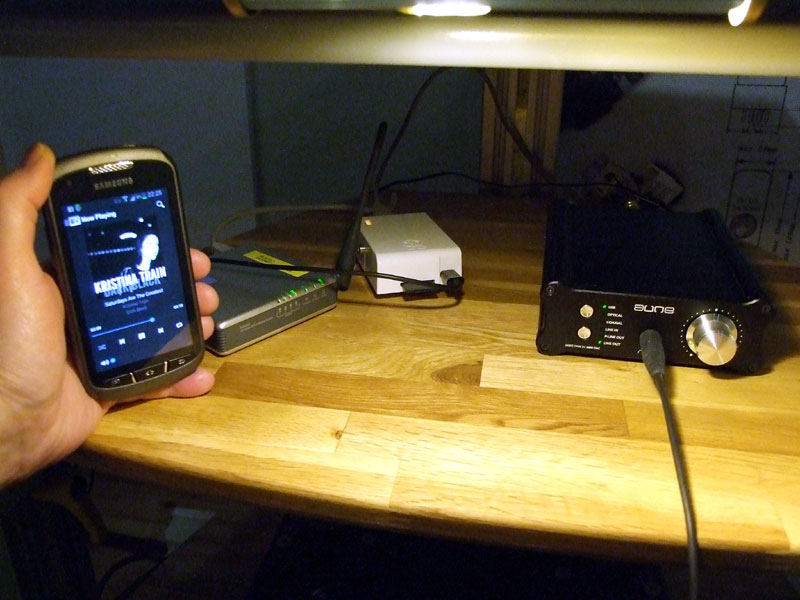

AUNE X1 + APPJ PA0901A + RaspbarryPi / Fjärrstyr med MPdruid i smartphone
När man studerar Broadcom BCM2835 ARM CPU/GPU chipet så blir man verligen imponerad! - Där sitter både D/A omvandlare och drivkrets för analog ljud ut, men även anpassning för digitalt ljud ut via HDMI porten eller via I2C. Måste kolla hur man kan använda I2C funktionen för att koppla direkt till t.ex. en ESS Sabre DAC.
2014.03.15 Provar RaspberryPi / raspyFi spelaren med en AUNE X1 Mk1 DAC och APPJ PA0901A Mini rör förstärkare, bestyckning 1x MULLARD 12AX7/ECC83 'LongPlate' + 2x ElectroHarminix EL84
AUNE X1 + APPJ PA0901A + RaspbarryPi
Högtalare: 'Dynavoice Magic S-4 EX' Högtalarkablar: SUPRA PLY 3.42 Signal kablar: DIY 75Ω KTV coaxial kabel.
AUNE X1 + APPJ PA0901A + RaspbarryPi / Fjärrstyr med MPdruid i smartphone
2014.03.14 Nu skulle man kunna tro att allt är frid och fröjd i RaspberryPi 'Träsket' - Men att vara nöjd är en svår konst!. Just nu brottas jag med följande 'irritations' moment: Vissa USB 'tummar' funkar helt enkelt inte alls med RaspbarryPi, har problem med att kunna justera ljud volym från fjärr klient, trådlös anslutning är inte 100% stabilt. Ibland visas inte 'Album art' rätt.

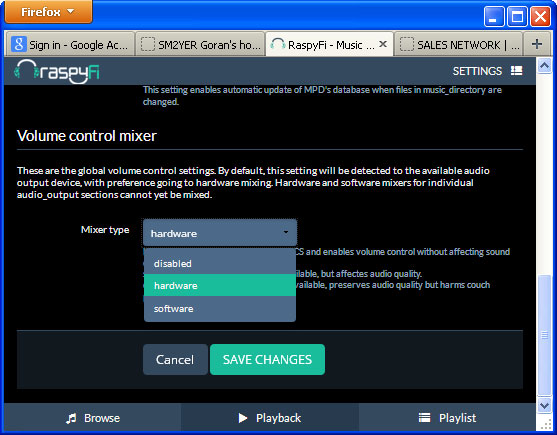

Val av mixer / justering av ljud volym
Har nu 'löst' problemet med att justera ljud volymen. RaspyFi ska kunna känna av om ansluten DAC har stöd i hårdvaran, av någon anledning så ställer sig mixer inställning i 'disabled' - Hittade först hur man justerar ljudet med kommandon i ssh terminalen, amixer inställningarna är 'disabled' som 'default' värde - Bara att ställa i 'enable' och sedan ge kommando för nivå.
Vid en närmare titt så visade det sig vara väldigt enkelt att ställa in detta i webb granssnittet. Under 'SETTINGS' väljer man 'MPD',- längst ner på den sidan hittar man val av mixer, kör nu 'hardware' valet, men dom flesta DAC'ar fungerar med 'software' (Om hardware inte fungerar)
Har hittils provat följande DAC'ar:
|
USB Minnen (Tummar) som fungerar med Raspberry / RaspyFi: Kingston Datatraveler DT100 G2/32, Kingston Datatraveler DT102 G2/32 och SANDISK CRUZER GLIDE USB 2.0 32G.

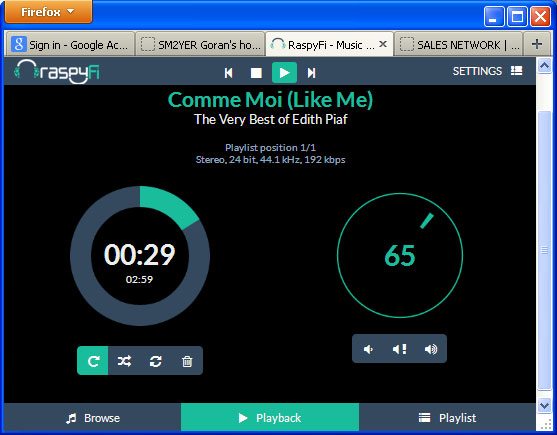

2014.03.13 Med senaste upgraderingen blev webb gräns-snittet på RaspyFi spelaren riktigt bra och användbart. Nu kan man bl.a. ställa in nätverks inställningar och lägga till nätverks lagring (NAS) - Webb gränssnittet är nu så bra att PC/Android klient börjar att vara lite överflödigt...

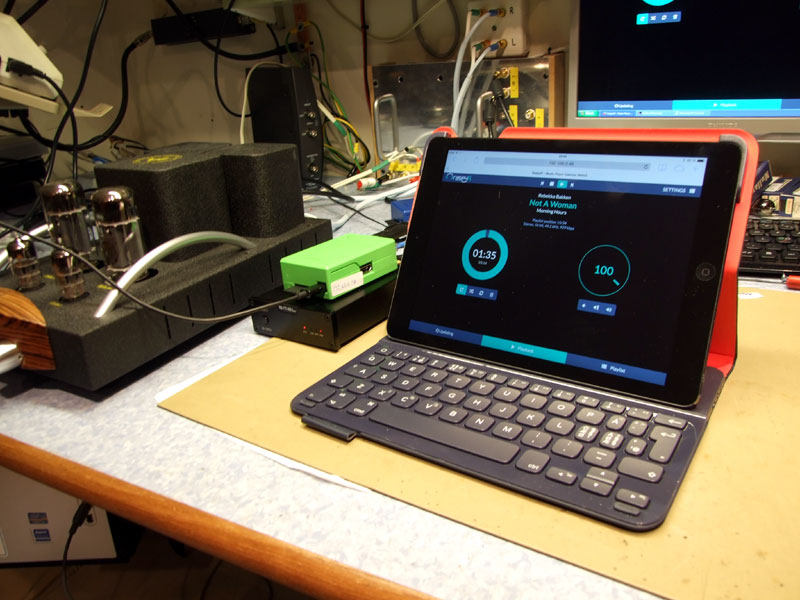

MINI X3 / S.M.S.L SD-1955+ RaspbarryPi / iPad med RasyFi webb interface

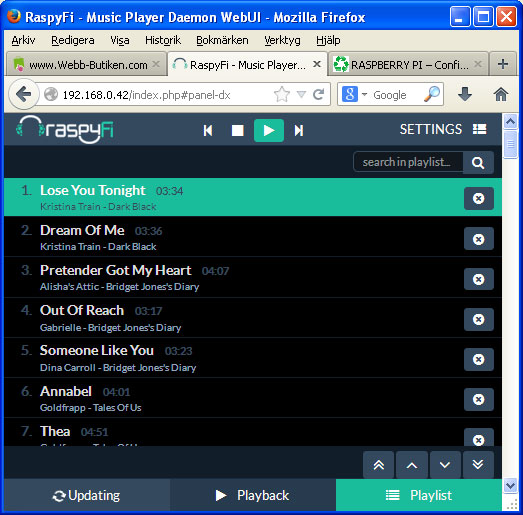

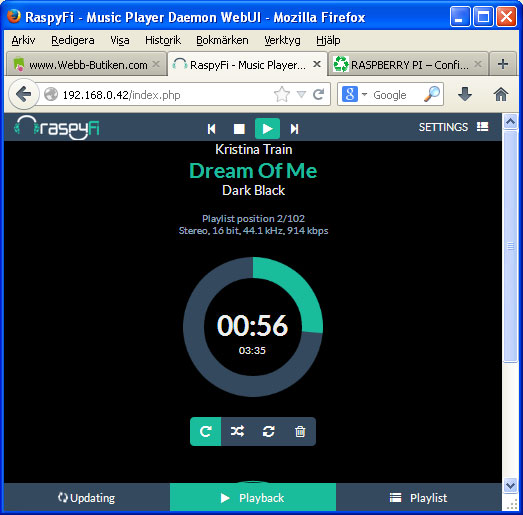

Now Playing / Playlist
Nätverk ställs in med 'SETTINGS' --> Network - En ny enhet, USB eller NAS läggs in under 'SETTINGS' --> Database

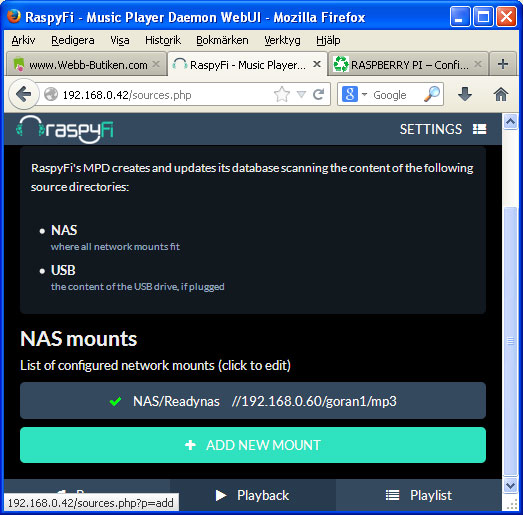

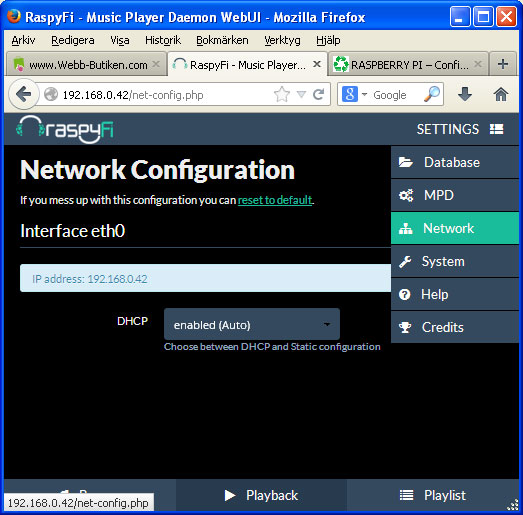

Nätverks inställningar / Lägga till ny USB / NAS enhet
Efter att man lagt till ett 'NAS' så är det bara att bläddra med 'Browse' till den nya enheten klicka på listan och välja 'uppdatera' så läggs innehåll till i databasen. (Uppdateringen av katalog innehåll tar väldigt lång tid!)
2014.03.13 Kör nu inte mindre än 3st RaspBerryPi / Raspyfi spelar - Har 'clonat' sd-kort med kommandot 'dd' (disk duplicate) i en Linux Ubunto dator.
Om man inte har någon linux dator hemma kan man som jag, ladda ner en 'live' iso fil, t.ex. Ubuntu, bränna ut iso filen på en cd-skiva och starta från cd-skivan
Välj att provköra Ubunto från CD-Skivan. Efter att Ubunto startat upp, öppna ett terminal fönster med 'Ctrl-Alt-T' - Nu är det bara att ta reda på var SD-Kortet finns, sätt in 'original' SD-kortet i kortläsaren.
SD-Kortet öppnas automatiskt och två fönster med filerna på SD-Kortet kommer upp på skärmen, man ska inte göra nått med dessa, stäng dom.
Först måste man ta reda på sökvägen till SD-Kortet. I terminalfönstret, skriv kommandot:
|
I listan som kommer upp kan man utläsa sökvägen till enheterna som monterats senast.
Med 'original' SD-Kortet i kort-läsaren, läs ut till en fil med kommandot:
|
Med 'clon' SD-Kortet i kort-läsaren, skriv 'myimage.img' till sd-kort med kommandot:
|
3x RaspBerryPi / RaspyFi

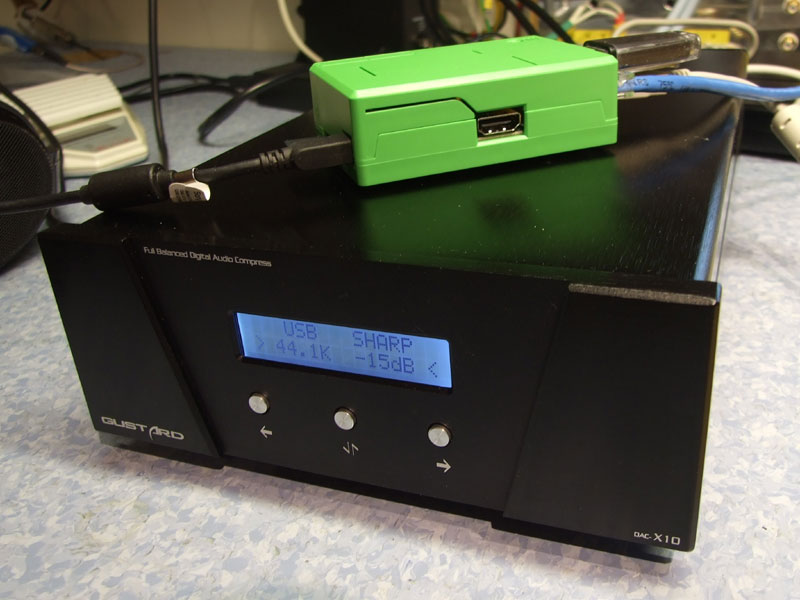

2014.03.06 Provar att köra RaspBerryPi / Raspyfi spelaren med en 32Bit SABRE ES9018, GUSTARD X10 DAC, Läs mera-->Här!
GUSTARD X10 och RaspBerryPi / RaspyFi
|
Med en förstärkare som har balanserade (XLR) ingångar, och ljudfiler rippade från SACD eller vinyl så kanske det kan 'bli nått' men som det nu är så räcker en DAC som klara 192K sampling med 24Bit upplösning gott och väl. (92K/24Bit på USB porten)
2014.02.26 Har nu fått ALLT att fungera med RaspyFi på RaspBerryPi, slut klämmen var att få omslags bilderna att visas på MPDroid i min smartphone.
Allt igång, 'Cower Art' i smartphone, trådlös brygga, RaspberryPi och AUNE X1 MK2 DAC
Körde först uppdatering / auto rensning på RaspBarryPi datorn:
# sudo apt-get update
# sudo apt-get update --fix-missing
Installerade sedan om webb-server demonen:
# sudo apt-get install lighttpd
Ändrade lite i webb-server configurationen:
# sudo vi /etc/lighttpd/lighttpd.conf
Ändrade rad: server.document-root = "/mnt"
Ändrade rad: server.port = 8080
Lade till rad: server.dir-listing = "enable"
Avslutar editorn med: wq!
Startar om webb-server demonen: # sudo service lighttpd restart
Sedan är det bara att skriva in webb server för 'cower art', port nummer 8080 filnamn 'front.jpg'* och sökväg på webb servern '/'** i MPDroid appen.
* Filnamn är namnet på omslags bilden i respektive katalog (Jag har varje rippad cd i en egen katalog) - ** Innebär att bildfilen ligger i samma katalog som ljudfilerna.

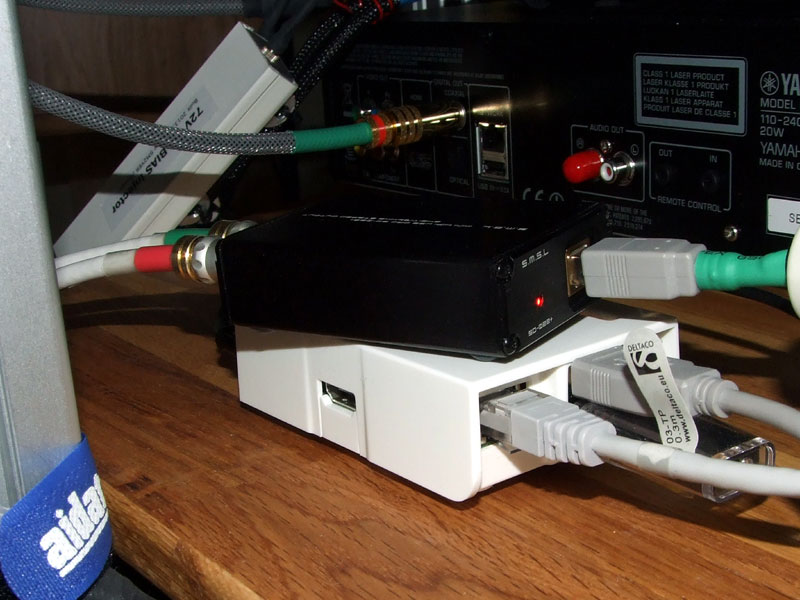

2014.02.25 Provar att köra med en S.M.S.L SD-022+ DAC - Den är bestyckad med TENOR TE7022 USB mottagare och CIRRUS LOGIG CS4344 DAC chip, den ska kunna hantera audio ström med upp till 96KHz samplings frekvens och upp till 24Bitars upplösning.
Verkar som om 5Volt ut på USB porten från RaspBerryPi räcker till för att driva S.M.S.L SD-022+ som enl. specifikationerna ska dra 22mA
Lyssnings intryck: Ljudet känns lite 'platt' och 'färglöst',- kan bero på att utnivån verkar att vara betydligt lägre än med andra provade dac'ar - Fundera lite på om detta beror på strömbrist? - Har inte riktigt koll på hur mycket ström man kan ta ut ur USB porten på RaspberryPi datorn, måste kolla detta.

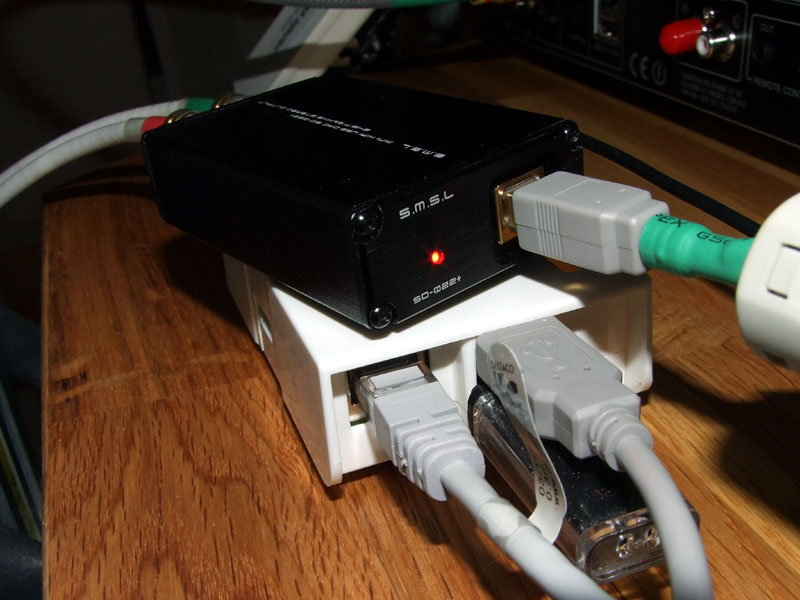

S.M.S.L SD-022+ och RaspberryPi
Enheten är väldigt liten och lätt att placera. Mäter 84mm lång inkl. coaxial kontakten, 50mm bred och 21mm tjock, vikten är 84 gram.
Kvalite och tillverkning verkar att hålla väldigt bra klass! - Kapslingen är helt i svart / borstad aluminium, guld pläterade kontakter, laser graverade markeringar / text på alla sidor. Invändigt är det rent och snyggt, ytmonterad elektronik (SMD)
Läs mera om S.M.S.L SD-022+ --> Här!

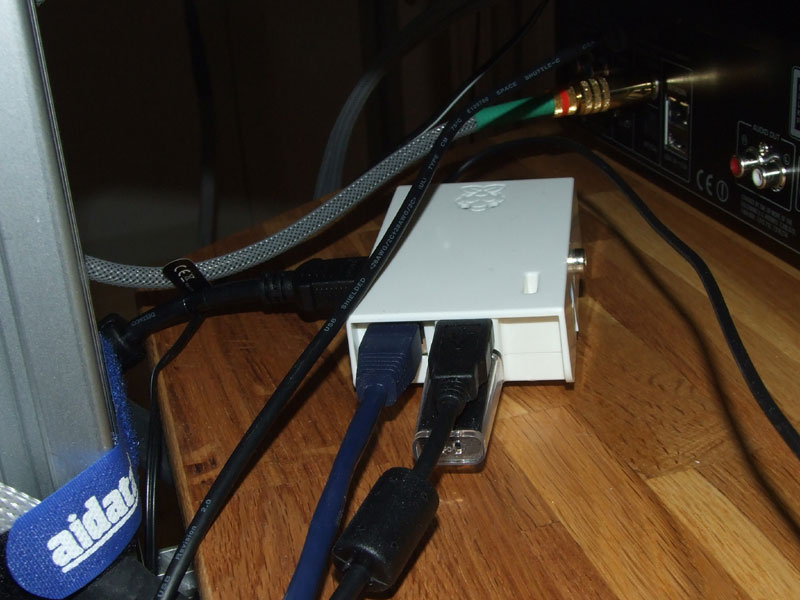

2014.02.23 Sedan ett par månader har nu RaspberryPi / RaspyFi spelaren flyttat in i lyssnings rummet - Kör den med en S.M.S.L SD-1955+ DAC som driver en 'YAQIN MC-10T' rörförstärkare. - Högtalarna är 'DYNAVOICE Definition DM-6', signal kablar är DIY 96Ω BIAS kablar och högtalar kablarna är 'DIY Seven' kablarna.

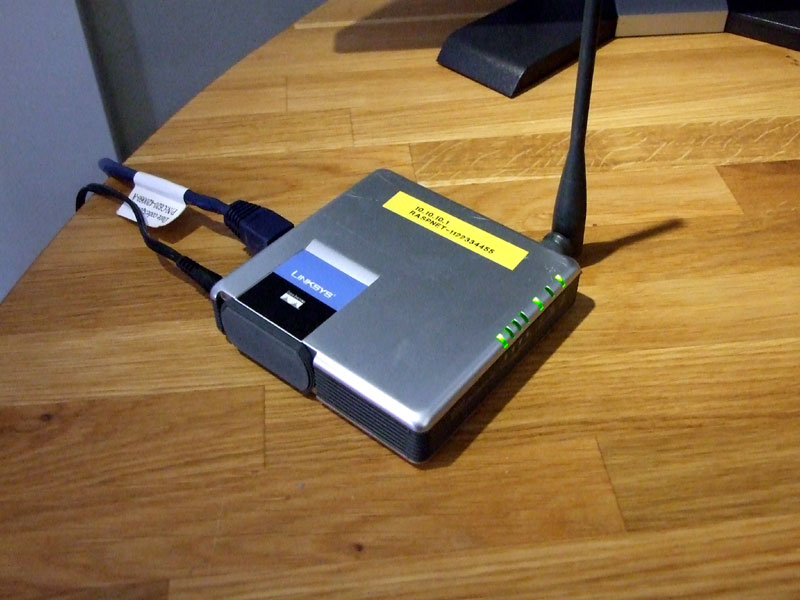

RaspberryPi dator / Trådlös brygga

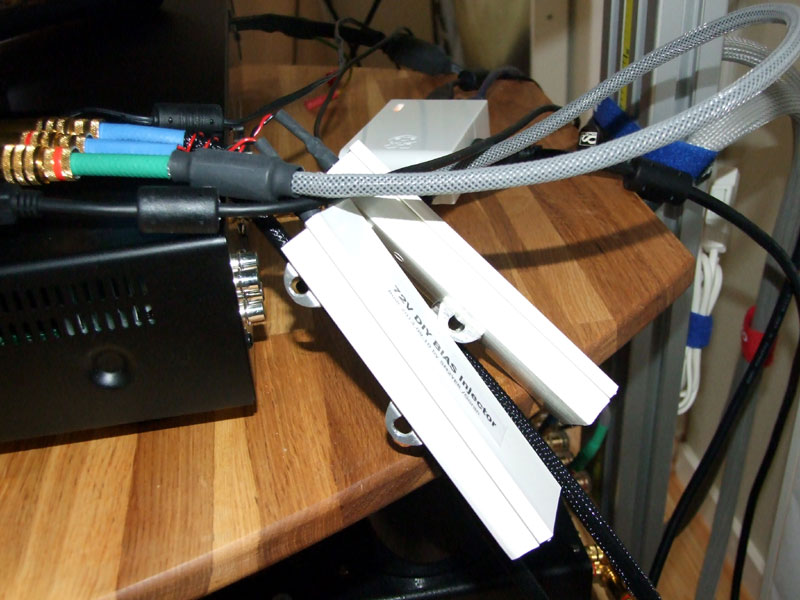

S.M.S.L SD-1955+ DAC / DIY BIAS Kablar (RaspberryPi i bak grunden)
YAQIN MC-10T förstärkaren
Rörbestyckning i YAQIN MC-10T: Ingångsrör 2x Dubbeltriod MULLARD 'LongPlate' 12AX7/ECC83 (NIB), Fasvändare/drivrör 2x Dubbeltriod MULLARD 6201/E81CC (NOS), Slutrör 2x2 Pentod MULLARD EL34 (NIB)
2013.07.16 Semester! - Testar att köra RaspberryPi spelaren med en 'AUNE X1' extern DAC.
Allt fungerar och går väldigt stabilt, har dock problem med volym kontroll via fjärr klienten på PC/Android mobil, den fungerar helt enkelt inte alls.
Det är samma problem som med 'ZERO 09' DAC'en - Stödet för PCM270x USB/DAC kretsen är inte komplett i RaspberryPi programvaran. Allt detta fungerar med t.ex. Tenor TE7022L USB/DAC kretsen som sitter i 'S.M.S.L SD-1955+'

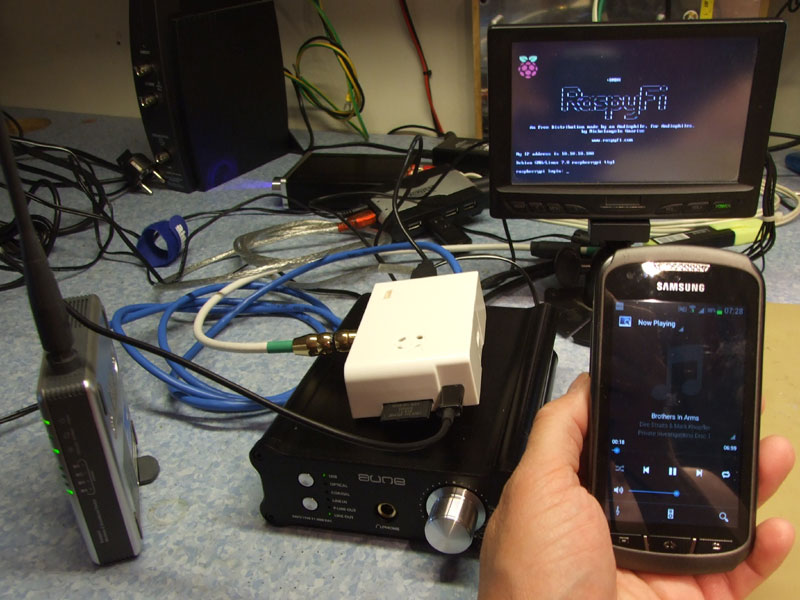

RaspberryPi + AUNE X1 DAC
På bilden ovan ser man uppkopplingen, liknar just nu mest ett 'ormbo' - Använder följande:
**Noterar att RaspBerryPi inte läser USB minnet lika bra om det sitter direkt i USB porten, funkar bättre när det sitter en USB-HUB mellan?
RaspberryPi'n sitter på ethernet kabel till LINKSYS routern, får IP-Adress via DHCP. Ansluter med fjärr klient 'MPDroid' via WLAN från Android telefon för att styra hel 'skapelsen'.
Med ovanstående grejer / uppkoppling så går allt väldigt stabilt! - Har dock fortfarande lite problem, får väldigt instabil funktion när jag försöker att köra WLAN dongel på RaspberryPi för att slippa kabel. Grafik (Bild omslag) visas lite sporadiskt på fjärr klienten (Android) men det funkar klickrent mot PC-Klient.
2013.04.28 Nu har 'RasyFi' spelaren spelat hela långa dagen, minst 10-timmar helt utan avbrott. Använder S.M.S.L SD-1955+ DAC'en. Kör nät anslutning över WiFi IEEE 802.11b/g (Inte N) - Spelar filer från USB-Tumme, har inte TB/Mus inkopplat. Kör config o.s.v. via ssh terminal (Putty)
Fjärrstyr med PC-Klient 'GMPC' (Gnome Music Player Client) och 'MPDroid' i en Android smartphone (SAMSUNG GT-S5690 GALAXY XCOVER)
|
2013.04.28 Fick igång WiFi på RaspberryPi spelaren, körde en update, installerar 'wicd-curses' / Startar upp 'wicd-curses' och lägger till / configurerar wlan0.
$ / sudo apt-get update
$ / sudo apt-get install wicd-curses
$ / sudo wicd-curses
Men 'P' går man in i inställningar, lägg in 'wlan0' på raden för 'Wireless interface' spara med F10.

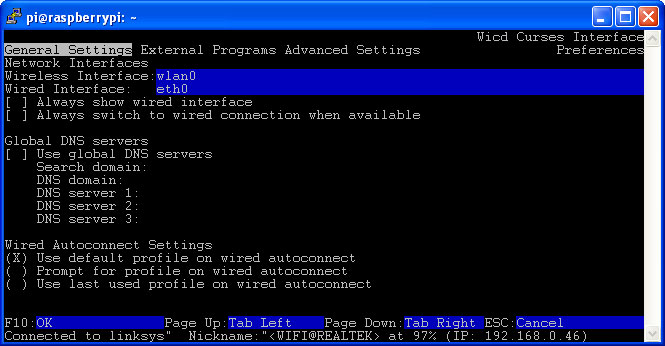

Skärm dump, wicd-curses
Kör 'R' för att söka tillgängliga wlan...

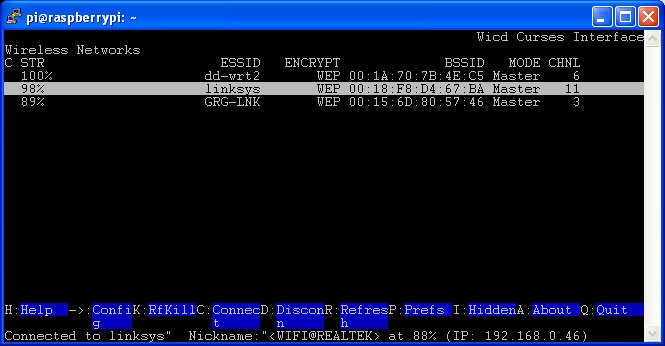

Skärm dump, lista med tillgängliga wlan...
Markera det wlan du ska ansluta till och tryck --> (Högerpil) för att skriva in dina inställningar. Spara med 'F10' och anslut med 'C'

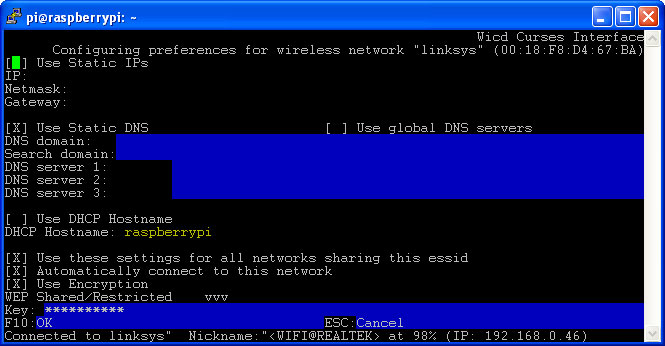

Skärm dump, config av anslutning till valt wlan...
Om man får problem med update / install kan man köra: $ / sudo apt-get autoclean

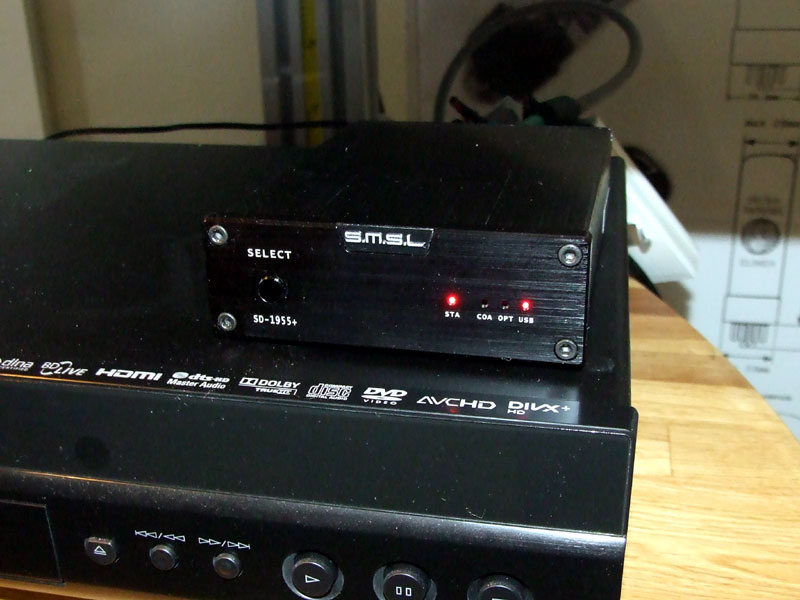

2013.04.26 S.M.S.L / SD-1955+ DAC'en låter väldigt bra när den går som ren USB-dac, funkar även mycket bra med RaspyFi - Noterar dock att den fortfarande är lika känslig vid till / frånslag av närliggandde utrustning, den 'hänger sig' så fort man petar på nått...
Har nu spelat ett par timmar, RaspyFi servern på RaspbarryPi går klock rent och stabilt, lika så PC klienten 'GMPC' - Remote klienten på android telefonen tappar däremot anslutningen då och då, inga problem med att återansluta, verkar att ha nått med skärm släckningen att göra...
En kul grej är att man tydligen kan ha igång flera remote klienter samtidigt, när man spelar / styr från sin Android telefon så uppdaretas spel listor m.m. även i PC klienten.
'Popup' i PC klient när spelaren växlar till ny låt
I PC Klienten 'GMPC' kan man bl.a. under 'Now Playing' se all information om aktuell ljud fil, bitrate, samplings frekvens, upplösning o.s.v.
Del av 'Huvud' fönster i PC klienten
Hårdvara
Gör ett första försök att köra S.M.S.L SD-1955+ DAC'en med min 'Raspberry PI'[R24] som 'Audiofil' spelare. Har hittat 'RaspyFi'[R23] som bl.a. har stöd för USB kretsen 'Tenor TE7022L'[R10]
Raspberry PI + USB-Hub + S.M.S.L SD-1955+ DAC
Kör följande hårdvara:
- RaspBerry PI mod.B
- Digitus USB v.2.0 hub / 4port
- 4GB Transcent microSD med SD adapter
- TP-Link Nano WiFi / USB Adapter IEEE 802.11b/g/n
- Plexgear F-350 2,4GHz wireless keyboard/mouse
USB hub med TB/Mus sändare + WiFi adapter + ev. USB lagring körs i den ena USB porten på Raspbarry PI, den andra används för USB DAC'en (DAC'en körs direkt mot Raspbarry PI, inte via USB-Hubben)
Mjukvara / Installation
Har laddat ner 'RaspiFi' v.0.7 (RC2) - packar upp och skriver det till CF-kortet med hjälp av 'Win32DiskImager' som man hittar på bl.a. sourceforge.org[R25]
Allt installerat och klart, RaspyFi på din ena skärmen, GMPC fjärr klient på den andra skärmen
Med DAC'en igång och i USB läge, 32Gb USB-Tumme i USB-Hubben så är det bara att sätta i SD-Kortet och koppla i strömmen. RaspyFi bootar upp utan problem, alla USB enheter identifieras klockrent. Kör ssh (putty.exe) och loggar in med user/pwd = pi/raspberry, kollar i boot loggen: /var/log/dmesg
Skärm dump, del av uppstart loggen /var/log/dmesg
Kan bl.a. läsa att DAC'en identifieras på port 1-1.3 som 'S.M.S.L SD-1955+' / WLAN adaptern på port 1-1.2.1 som 'Realtek 802.11n WLAN Adapter' och USB-Tummen på port 1-1.2.2 som 'Kingston dataTraveler 102'
Med kommando / $ ifconfig kan man se vad man fått fär ip-nummer (Tilldelas med dhcp) - ip nummret står även på skärmen efter boot och före man loggar in. Man måste ha koll på vilket ip nummer RaspyFi spelaren har när man ska ställa in 'fjärr' kontrollen.
Allt installerat och klart, RaspyFi på din ena skärmen, GMPC fjärr klient på den andra skärmen
Laddar först ner 'GMPC' (Gnome Music Player Client) för windows, laddar sedan även ner 'MPDroid' för att köra i en Android smartphone. Alla inställningar är enkla att höra och allt verkar att rulla igång.
Provar att köra DAC ZERO-09 med RaspyFi[R23] på en RaspberryPi[R24] - Fjärrstyr från PC med 'GMPC' (Gnome Music Player Client) för windows, med 'MPDroid' fjärrstyr man från en Android smartphone.
DAC ZERO-09 + USB-Hub + RaspberryPi
Bytte bara ut DAC'en och bootade up RaspyFi, inga ändringar i config o.d. - Allt startar upp och går igång. - DAC ZERO-09 identifieras vid uppstart som 'USB Audio DAC Burr-Bown from TI' på port usb 1-1.3 - USB kommunikations krets i DAC ZERO-09 = BurrBrown PCM2704[R7]
(Kollar detta i boot loggen /var/log/dmesg)
Enda problemet hittils är att man inte kan ändra ljud nivå vi fjärrstyrnings klienterna, kollar vidare på detta...
Läs mera om DAC'en 'S.M.S.L. SD-1955+'
Läs mera om DAC'en 'ZERO 09 Version'
|
Ljud / Funktion
Beskrivning
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'RaspberryPi'
=====================================================================
Typ ........................... Enkorts dator
Target price: ................. US$25 Ext tax (GBP £16 Exc VAT)
US$35 Ext tax (GBP £22 Exc VAT)
System-on-a-chip (SoC) ........ Broadcom BCM2835 (CPU + GPU)
(SDRAM is a separate chip stacked on top)
CPU ........................... 700 MHz ARM11 ARM1176JZF-S core
GPU ........................... Broadcom VideoCore IV,OpenGL ES 2.0,OpenVG
1080p30 H.264 high-profile encode/decode
Memory (SDRAM) ................ 256 MB 512 MB (since 15 Oct 2012)
USB 2.0 ports ................. 1 (provided by the BCM2835)
2 (via integrated USB hub)
Video outputs ................. Composite video on RCA, HDMI
Audio outputs ................. TRS connector | 3.5 mm jack, HDMI
Audio inputs .................. none
(But a USB mic or sound-card could be added)
Onboard Storage ............... Secure Digital|SD / MMC / SDIO card slot
Onboard Network ............... 10/100 wired Ethernet RJ45
Low-level peripherals ......... General Purpose Input/Output (GPIO)
Serial Peripheral Interface Bus (SPI)
I2C, I2S, (UART)
Real-time clock ............... None
Power ratings ................. 300 mA, (1.5 W)Norm. 700 mA, (3.5 W)Max
Power source .................. 5 V (DC) via Micro USB type B
Size 85.0 x 56.0 mm x 15mm
Weight ........................ 31g
=====================================================================
|
Köp / Transport / Embalage m.m.
Till index / top
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] ElectroKit.se - RaspberryPi, Div. elektronik BurrBrown OPA2134/OPA2604 m.m.
[R1] AudioReview.com - Cheap DAC working well
[R2] Interesting little DAC - Head-Fi.org
[R3] Chinese DAC's på WhatHiFi.com
[R4] Datablad för CODEC Krets AD1955
[R5] Datablad för Op-Amp JEC NE5532
[R6] Datablad för Op-Amp BURR-BROWN OPA2604
[R7] Datablad för Op-Amp BURR-BROWN OPA2134
[R8] Om CODEC AD1955 hos Analog.com (Analog Devices)
[R9] Datablad för Op-Amp Analog Devices OP275
[R10] Datablad för Tenor TE7022L USB & S/PDIF TX/RX krets
[R11] Om digitalt ljud, USB och DAC'ar ©Vincent Kars
[R12] Datablad för digital kommunikationskrets DIR9001
[R13] Användar manual - TIANYAN ZERO - 09 Version
[R14] Datablad för CL/CS8416 S/PDIF kommunikation krets
[R15] Datablad för CODEC Krets AD1852.pdf
[R16] Datablad för Op-Amp BURR-BROWN OPA2604
[R17] Datablad för Op-Amp JRC 082B
[R18] Datablad för Nuvoton W79E2051 Controller chip
[R19] Datablad för BurrBrown PCM2704 USB Sound chip
[R20] Om digitalt ljud / jitter m.m. / text av: Pär Hörnell
[R21] Om 'jitter' på Wikipedia.org
[R22] Om digitalt ljud, USB och DAC'ar ©Vincent Kars
[R23] http://www.raspyfi.com/current-release/
[R24] http://www.raspberrypi.org/
[R25] sourceforge.org
[R26] Fullständig hårdvaru specifikation för RaspberryPi model B
[R27] Datablad för BCM2835 ARM Peripherals Chip
[R28] Koppla RaspbarruPi via I2C till DAC
[R29] www.volumio.org
[R30] http://www.arm.com/products/processors/classic/arm11/arm1176.php
[R31] Alla kända versioner av 'Raspian Wheezy'
Till index / top
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
©2010 SM2YER Goran
