2014.03.15 Provar APPJ PA0901A förstärkaren med 'AUNE X1 Mk1 DAC' och en RaspberryPi / raspyFi spelare. Rör bestyckning i APPJ förstärkaren: 1x MULLARD 12AX7/ECC83 'LongPlate' + 2x ElectroHarminix EL84

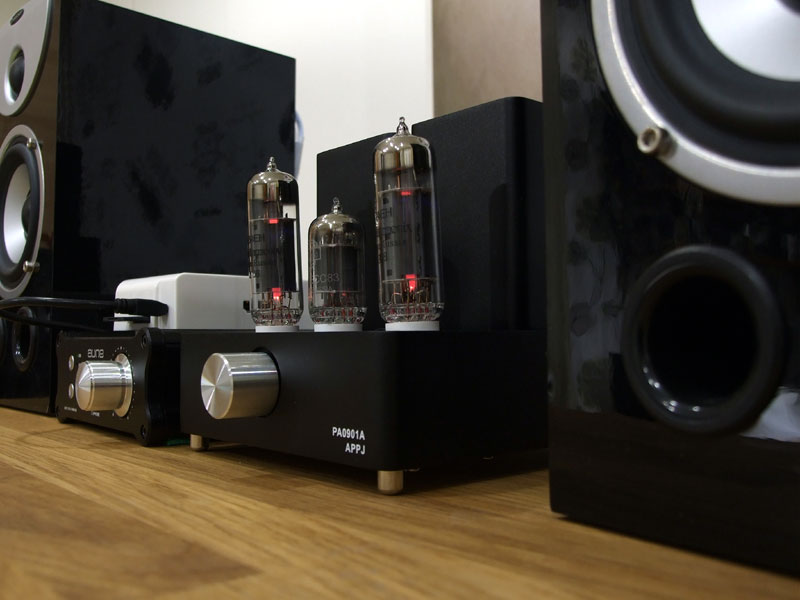

AUNE X1 + APPJ PA0901A + RaspbarryPi
Högtalare: 'Dynavoice Magic S-4 EX' Högtalarkablar: SUPRA PLY 3.42 Signal kablar: DIY 75Ω KTV coaxial kabel.

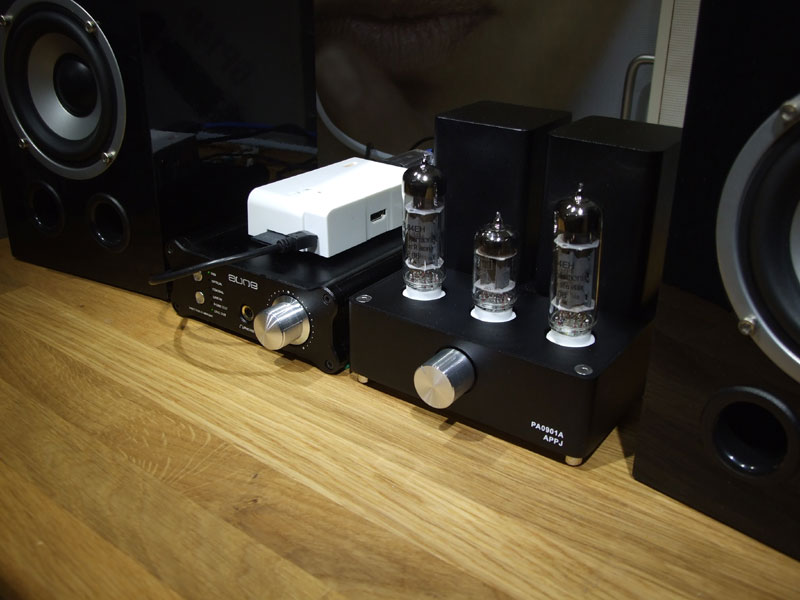

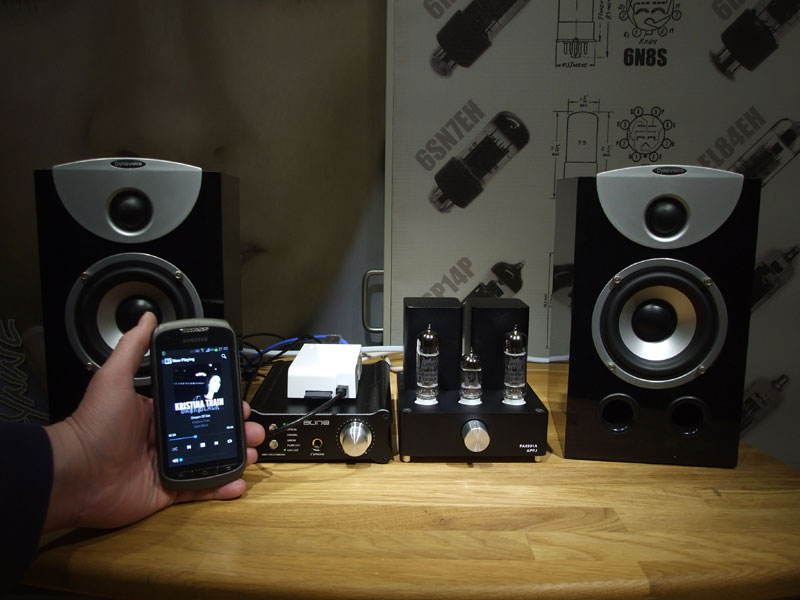

AUNE X1 + APPJ PA0901A + RaspbarryPi / Fjärrstyr med MPdruid i smartphone
2013.12.02 Måste konstatera att den lilla APPJ förstärkaren med sina knappt 3W per kanal är en liten 'ulv i fårakläder!' - kanske inte när man ska driva ett par rejäla party-golvare, men väl med ett par bra hörlurar och förlurs adaptern.

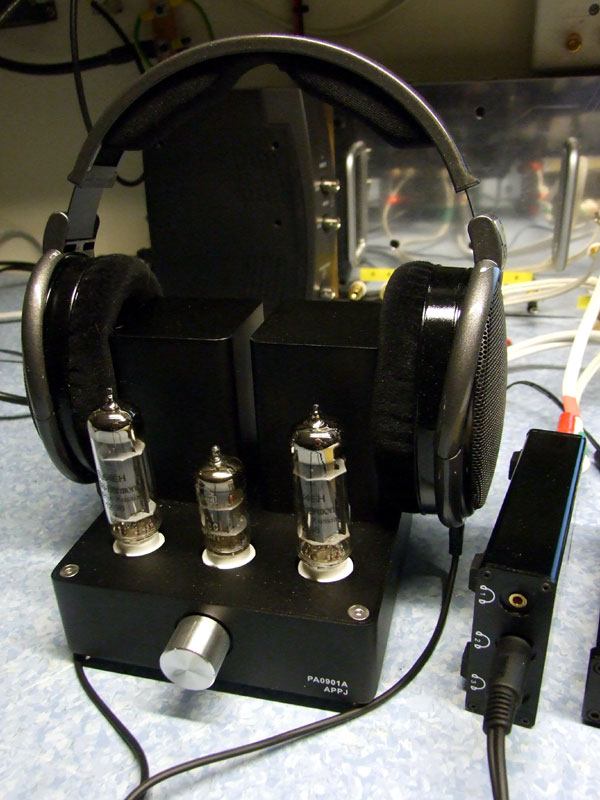

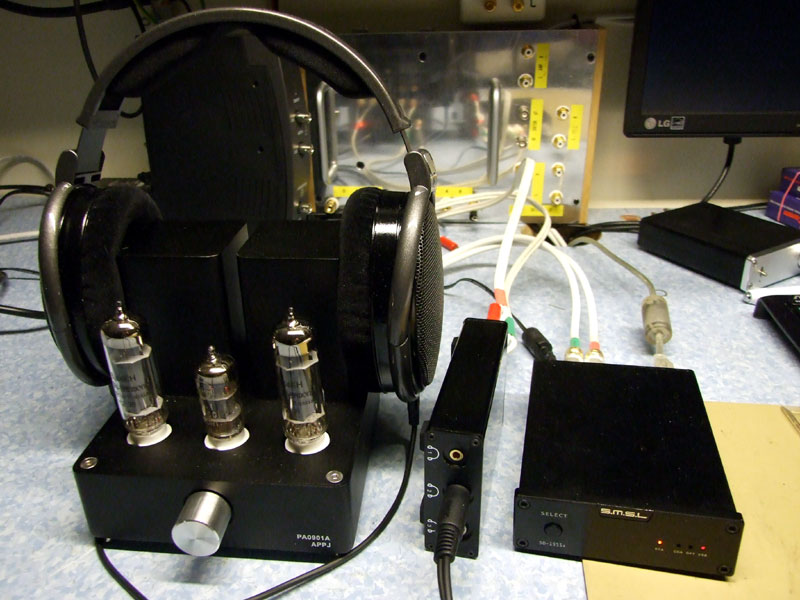

desktop stereo, PA0901A + APPJ HPA + HD.650 + S.M.S.L SD-1955+
När jag kopplar ett par SENNHEISER HD-650 lurar via hörlurs adaptern så är 3W direkt i öronen inte att leka med, detta spelar klart bra!
Avgrundsjup bas med ett jäkla driv och stenhårt anslag! - I mellanregistret och diskanten hör jag nu detaljer som normalt är lätt att missa. helheten är suverän! - Rör bestyckningen i APPJ PA0901A = 1x NOS MULLARD E81CC/6201 + 2x ELECTRO HARMONIX EL84EH
2013.12.01 Köpte även den tillhörande 'APPJ HPA-Headohone Adapter' för att kunna koppla in hörlurar till förstärkaren. I praktiken är detta en dummy-load (Konstlast) som kopplas på högtalar utgången, sedan kör man ut till lurarna via en spänningsdelare. Har provad adaptern tillsammans med SENNHESER HD-650 och SENNHESER HD-598 lurar

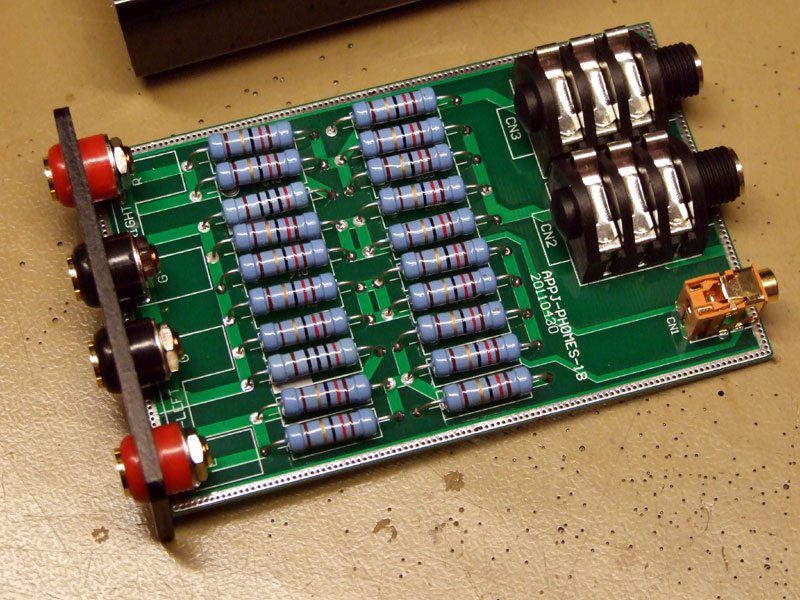

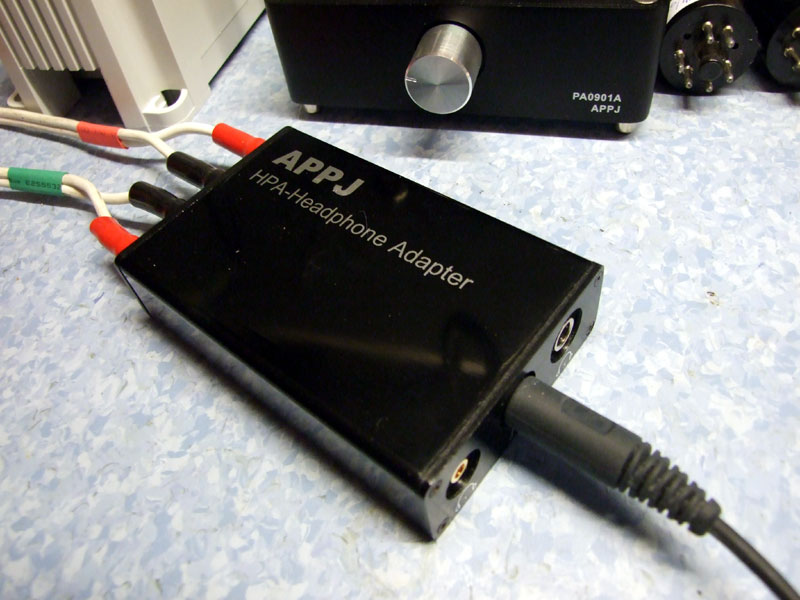

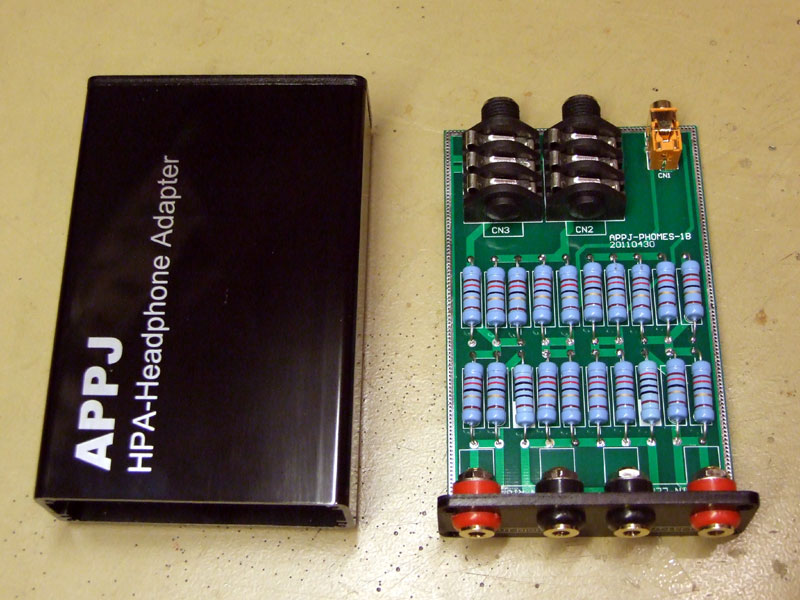

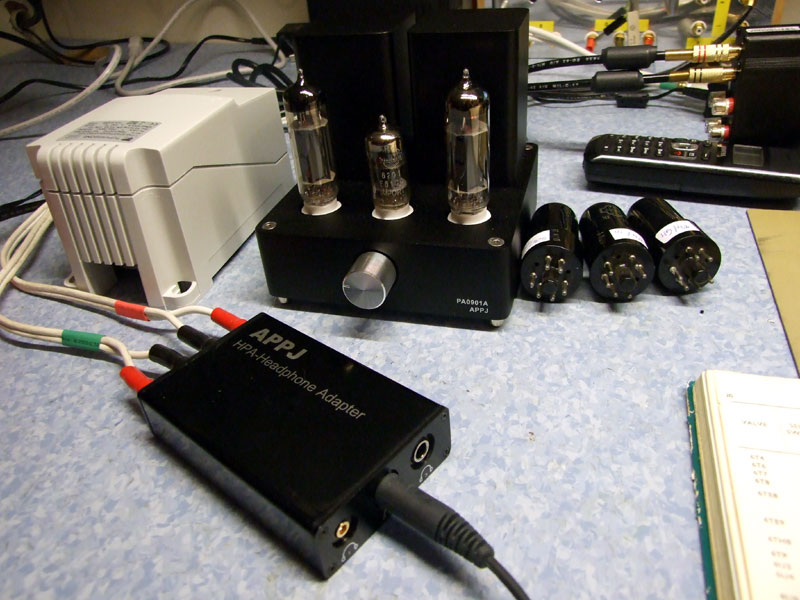

APPJ HPA-Headohone Adapter
Hörlurs adaptern är inte komplicerad, den är utförd med väldigt bra kvalite. Det följer dessvärre inte med några mellan kablar, dom måste man tillverka själv. Väl inkopplad så funkar detta väldigt bra, med känsliga lurar som SENNHEISER, så kan man dock få lite problem med störningar från den switchade nätdelen.

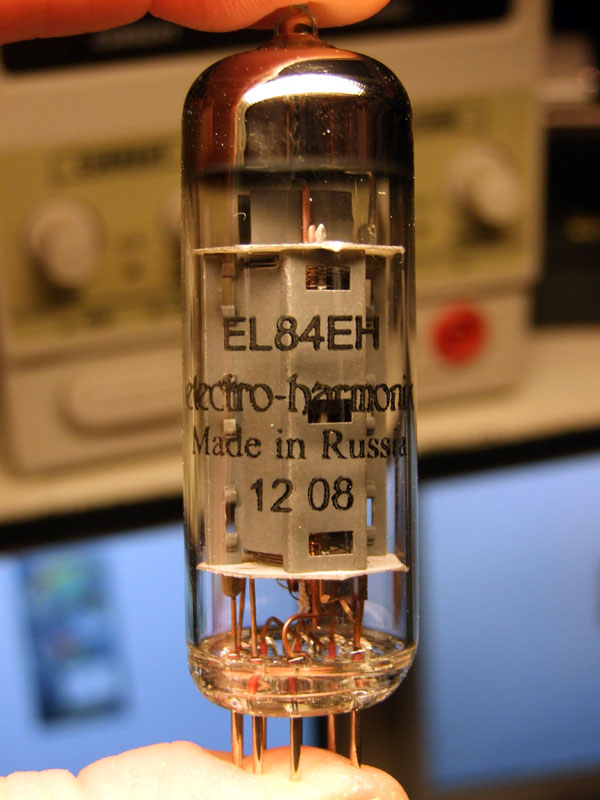

2013.11.30 provar och jämför några utgångsrör, originalrören Beijing 6P14, NOS REFLEKTOR 6П14П-EP och 6П14П-EB GOLD, båda med guld belagda galler g1, provar även standard REFLEKTOR 6П14П och NIB Electro Harmonix EL84.
Kan inte avgöra om det är någon skillnad mellan 6П14П-EP och 6П14П-EB, rören ser ut och låter väldigt lika, jämfört men standard 6П14П så upplever jag dock att dom går aningen djupare i basen, och med en aning mera driv över hela registret.

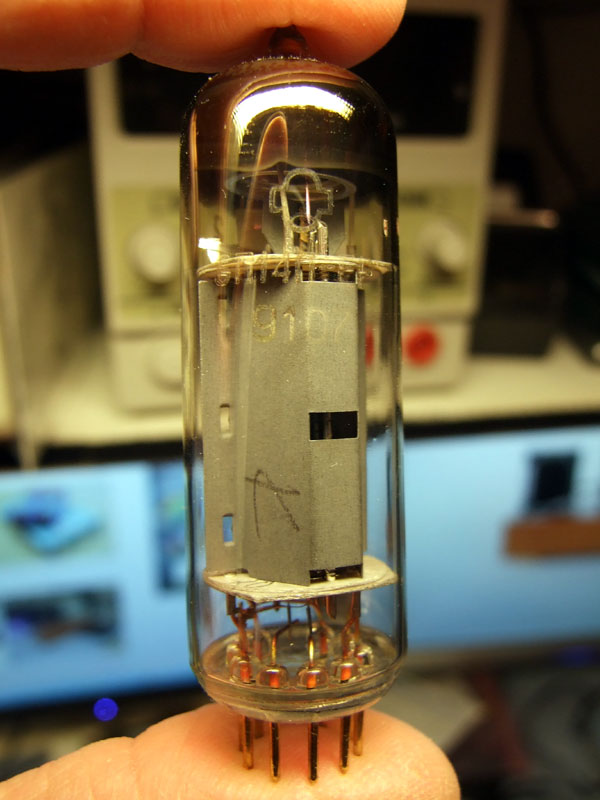

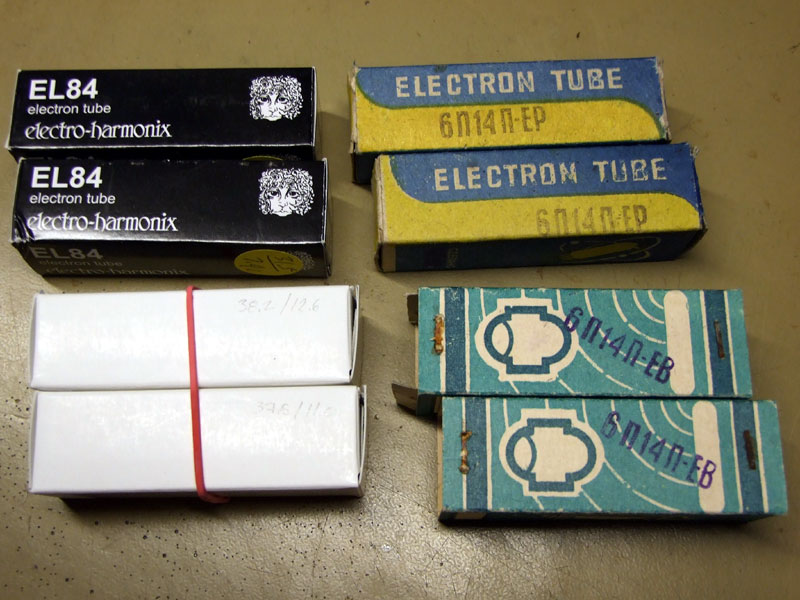

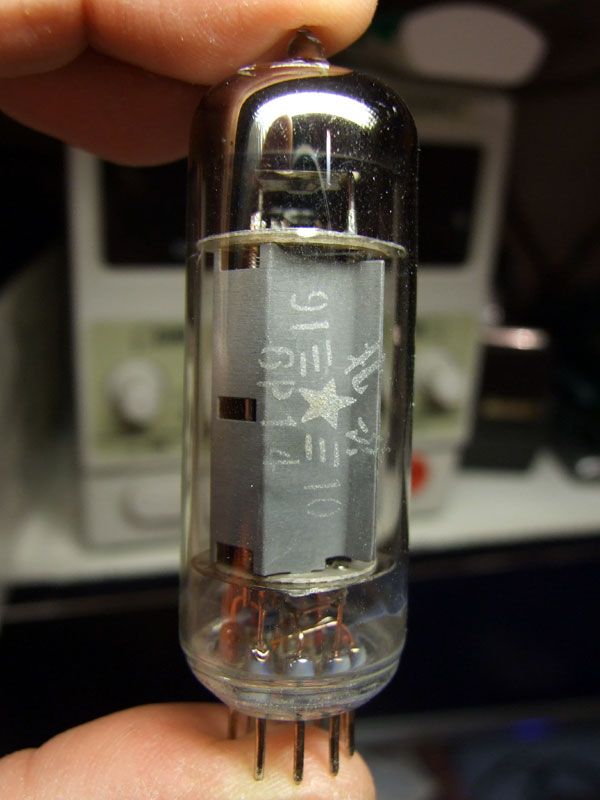

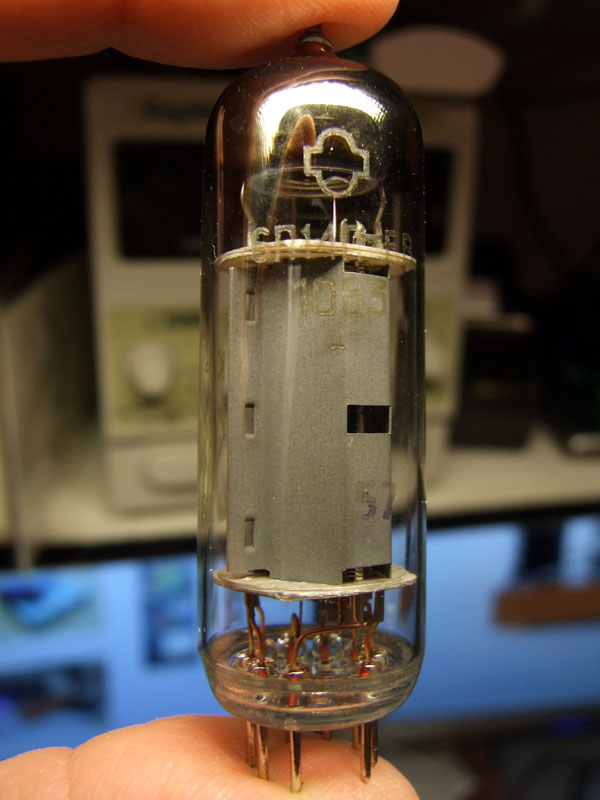

Ryska NIB & NOS pentoder / Original Beijing 6P14
REFLEKTOR 6П14П-EP GOLD (g1) / REFLEKTOR 6П14П-EB GOLD (g1)

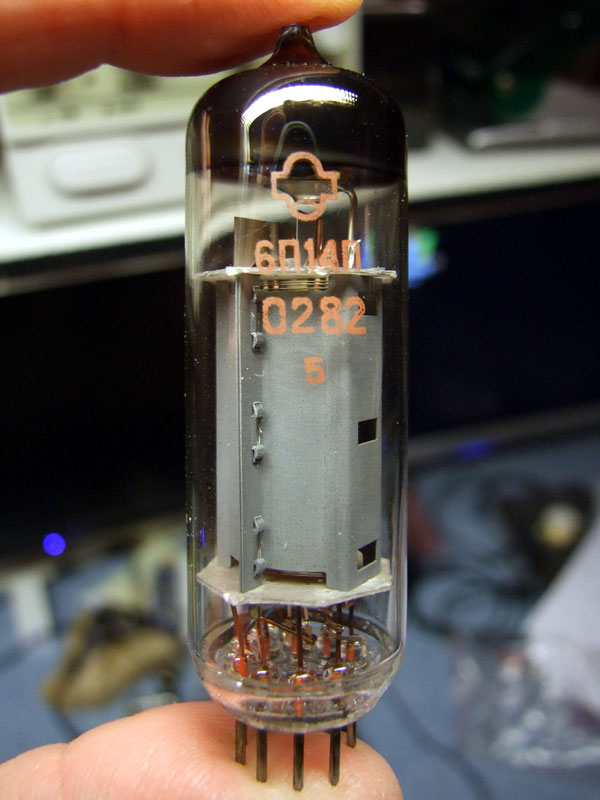

Standard REFLEKTOR 6П14П / Electro Harmonix EL84
2013.11.28 Fick hem förstärkaren idag, packade upp och testade skyddsjord anslutningen. Kopplade upp förstärkaren och provspelar just nu.

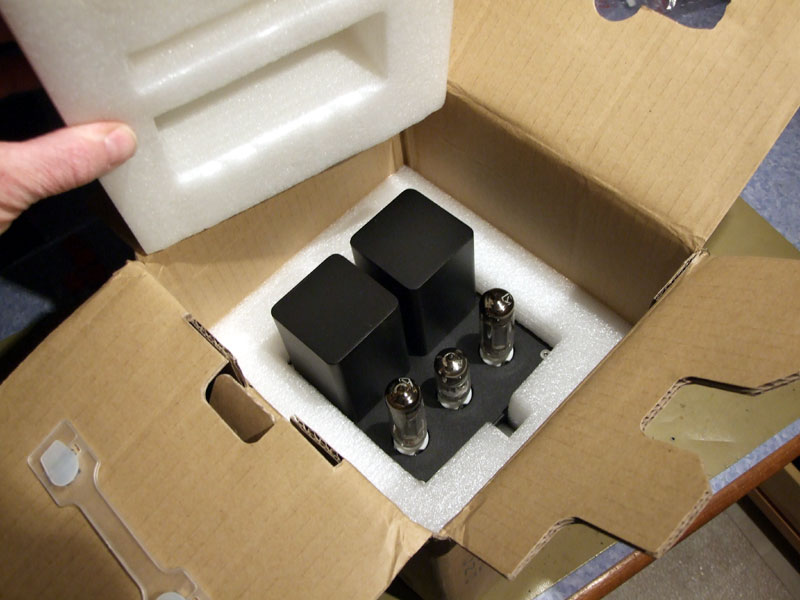

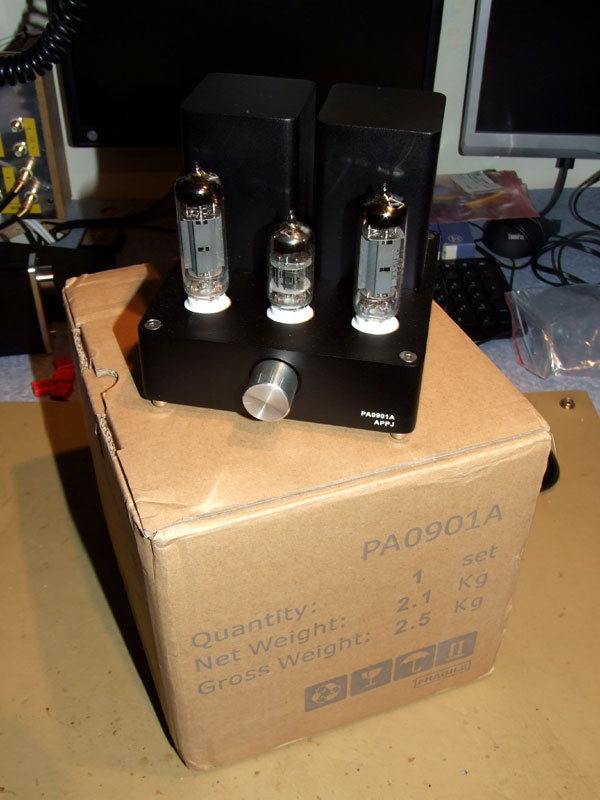

Packar upp

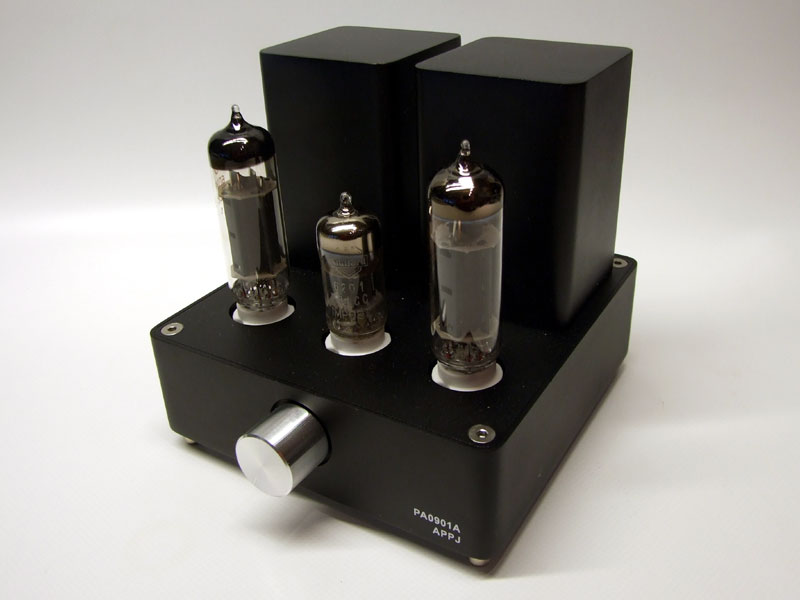

APPJ förstärkaren är den absolut första förstärkaren där elektronrören sitter monterade på förstärkaren vid leverans. Däremot följer det inte ens med en nät kabel.
Förstärkaren inkopplad och igång

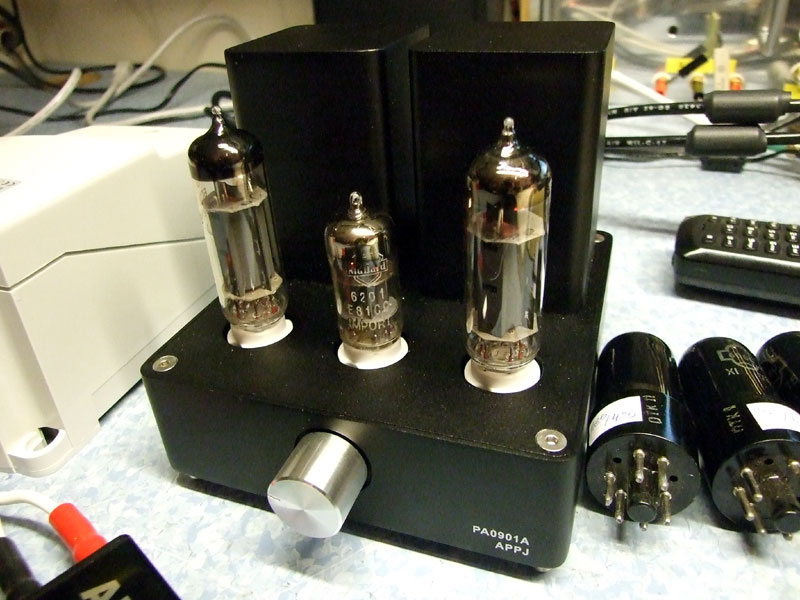

Kör med Ryska NOS Reflektor 6П14П och en NOS MULLARD E81CC/6201 redan från start.
APPJ hörlurs adapter
Provar även att lyssna med APPJ härlurs adapter och ett par tillkopplade SENNHESER HD-650 lurar, låter väldigt bra men det följer dessvärre med en hel del störningar från den switchade nätdelen.
|
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är experimentella mätningar
Mätdata 'APPJ PA0901A'
=====================================================================
Modell | VRMS | Impedans | Uteffekt | Anm
=====================================================================
APPJ 5,50 9,00 3,36 Wrms @25% THD
4,49 9,00 2,24 Wrms @10% THD
3,54 9,00 1,39 Wrms @5% THD
APPJ 3,75 5,30 2,65 Wrms @25% THD
3,08 5,30 1,80 Wrms @10% THD
2,42 5,30 1,10 Wrms @5% THD
=====================================================================
Bestyckning 2x REFLEKTOR 6П14П-EP GOLD (g1) 1x MULLARD 12AX7/ECC83
|
Mätningarna har utförts efter modifieringarna / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden). Mera om mät utrustningen -->Här!
Distortion mäts / kontrolleras med en 'HAMEG HM-8027' distortions mätare och två 'Low-Distortion Sine Wave Generator' moduler.
Notera! Detta är experimentella mätningar!

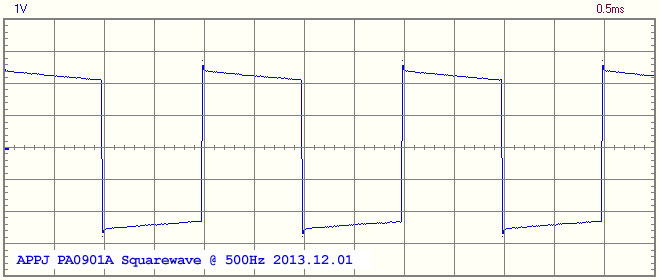

Fyrkantvåg @ 500Hz
Fyrkantvåg @ 1000Hz

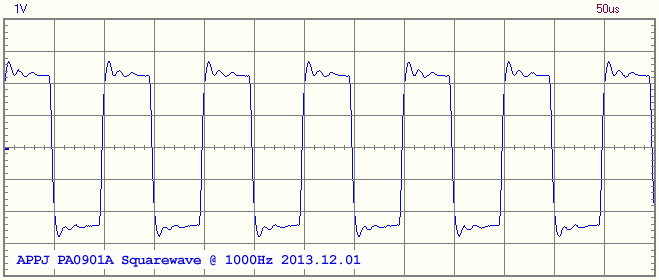

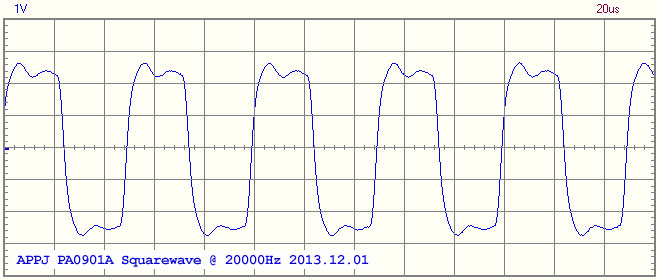

Fyrkantvåg @ 20000Hz

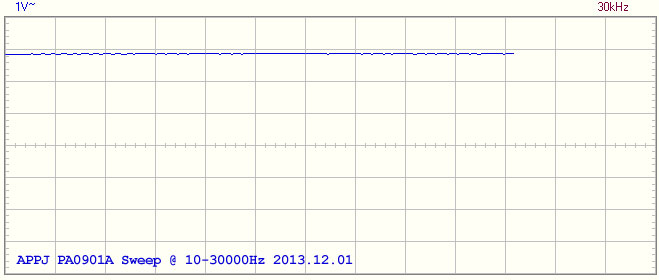

Frekvens svep 10-30000Hz @ 50% effekt
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Beskrivning
Den låga effekten (3,5W) gör att förstärkaren ställer stora krav på sina högtalare, fungerar antagligen bäst med någon form av lätt drivna horn högtalare (>100dB/1W/1m) - Med APPJ hörlurs adapter och hörlurar fungerar förstärkaren mycket bra!

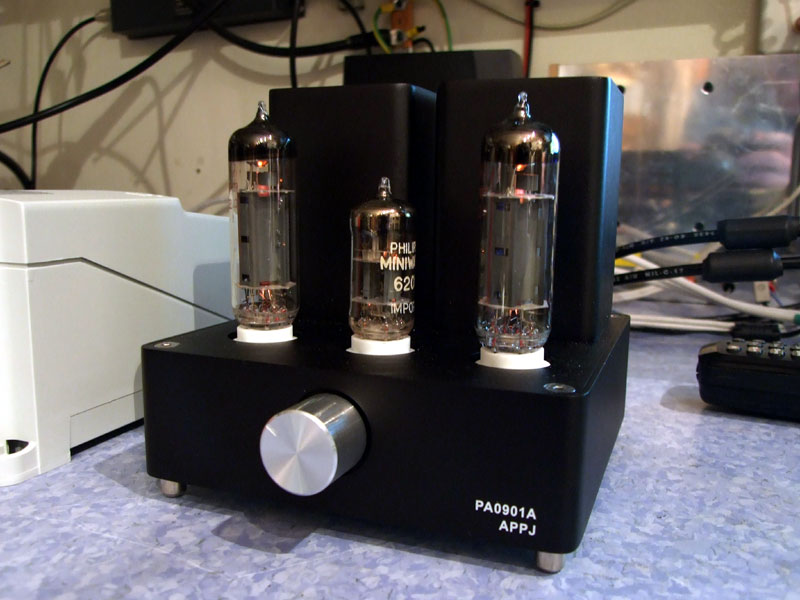

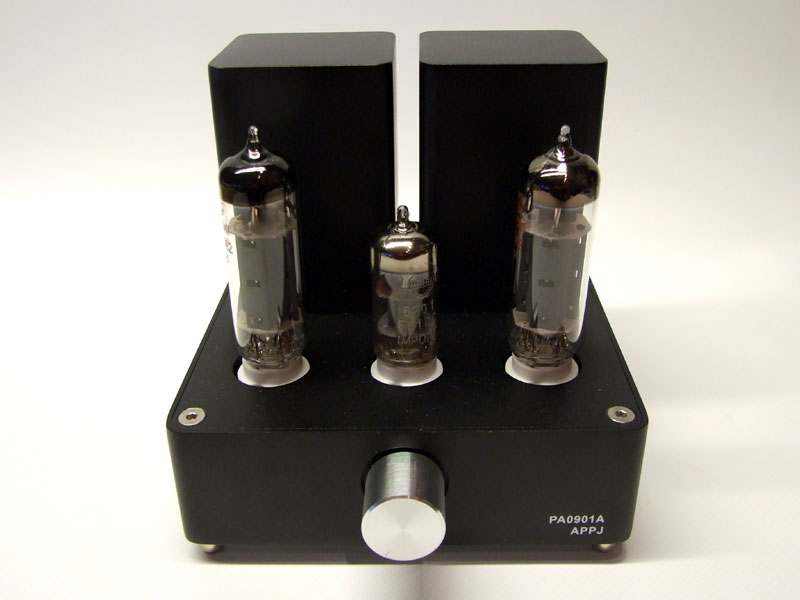

APPJ PA0901A Front / Front
I original utförande levereras förstärkaren med 2x Beijing 6P14 pentoder i utgångs steget och en Beijing 6N4 dubbel triod i drivsteget. Den Kinesiska dubbel trioden 6N4 är i praktiken gamla 6N2 där man nu kopplat dom båda glöd trådarna i serie mellan pin 4 och pin 5 med pin 9 inkopplad på mitten (Samma koppling som 12AX7 / ECC83) - I 6N4 och i Shuguang 12AX7 ser man tydligt att skärm plåten mellan triod halvorna sitter kvar! (Det är samma skärmplåt som sitter standard i 6N1/6N2/6N3)

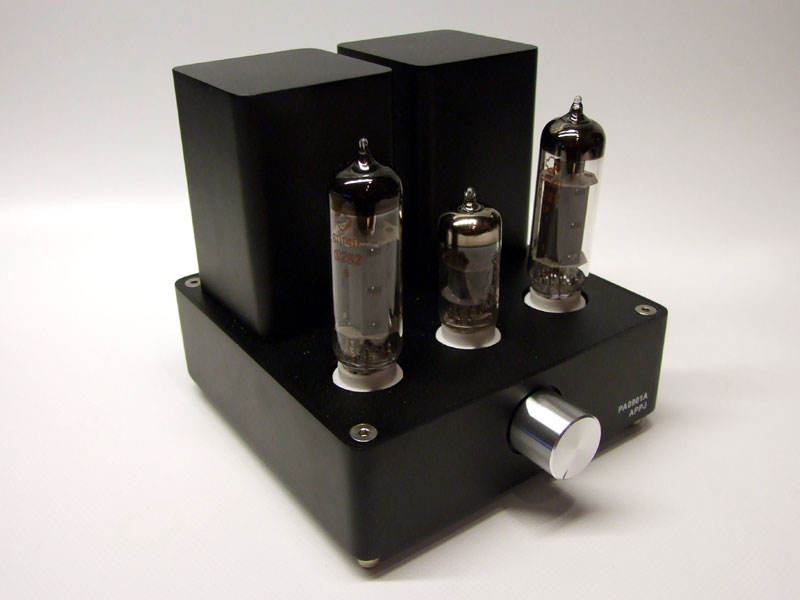

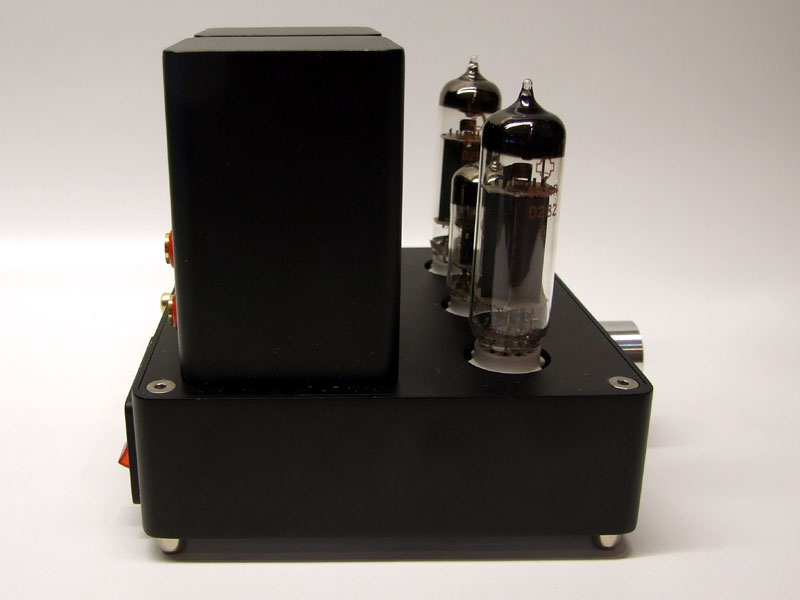

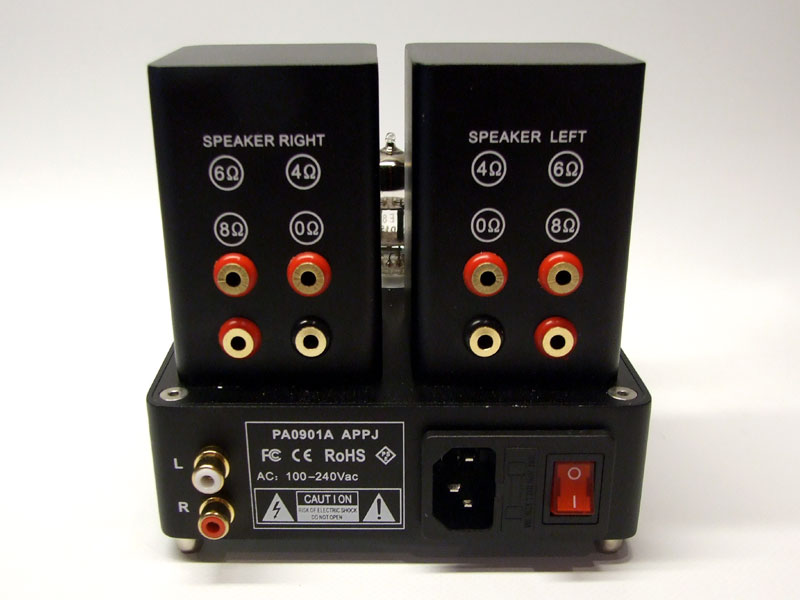

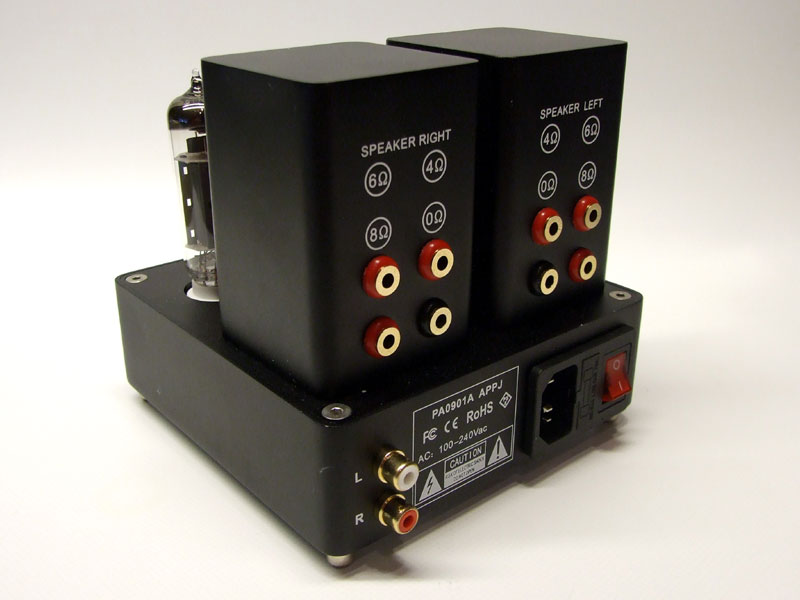

APPJ PA0901A Sida / Baksida
I praktiken kan det vara en fördel att man valt just 6N4 i drivsteget, det öppnar för möjligheten att rulla drivrör med 12AX7/ECC83 eqvivalenter. Utgångsröret 6P14 är eqvivalent med EL84 så även där finns det många rör att prova.

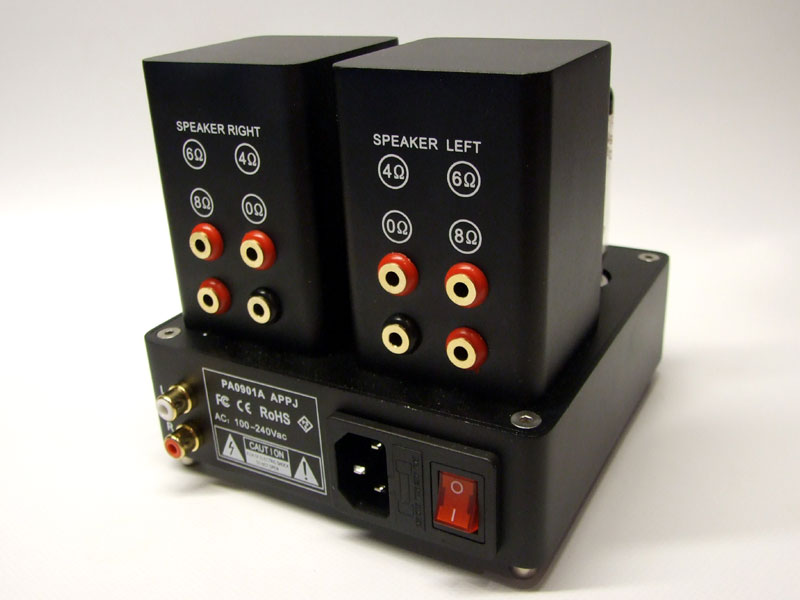

APPJ PA0901A Baksida / Baksida
APPJ förstärkaren har bara en (1) signal ingång, i praktiken är det kanske inte något problem då förstärkaren antagligen inte används i någon större ljud anläggning. Bäst passar APPJ PA0901A ihop med en bra DAC eller media spelare i ett mindre system, eller som skrivbords förstärkare ihop med en DAC/dator.

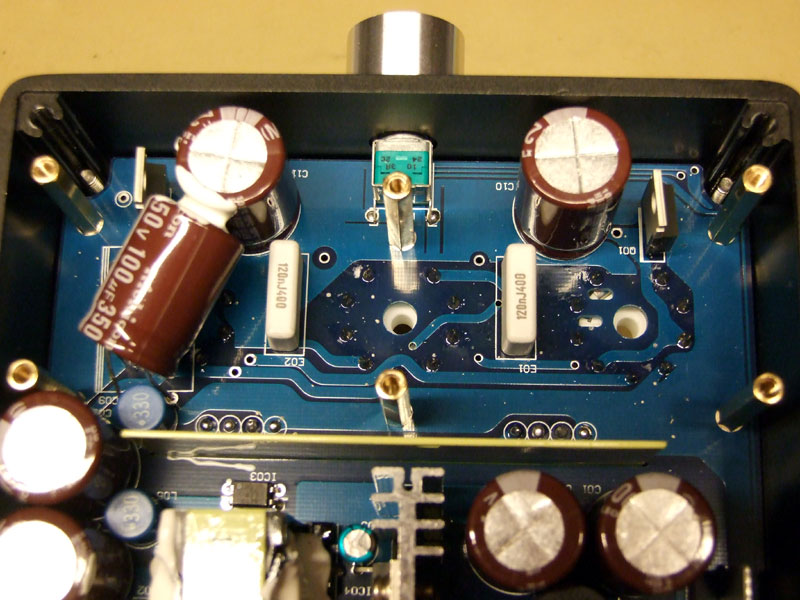

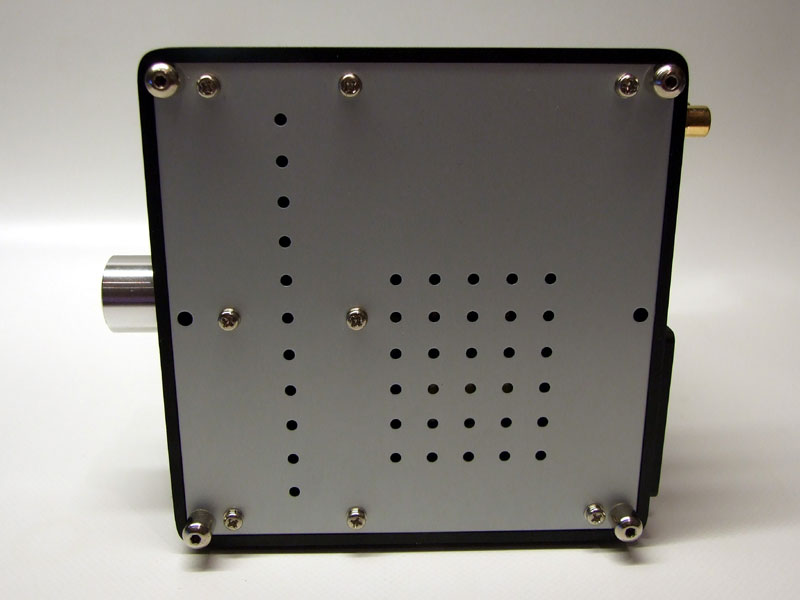

APPJ PA0901A Undersida / insida
Avslutningsvis måste man medge att det är en mycket välbyggd liten förstärkare, mycket kompakt och med oklanderligt mekaniskt utförande. Bra komponenter och kretslösningar.

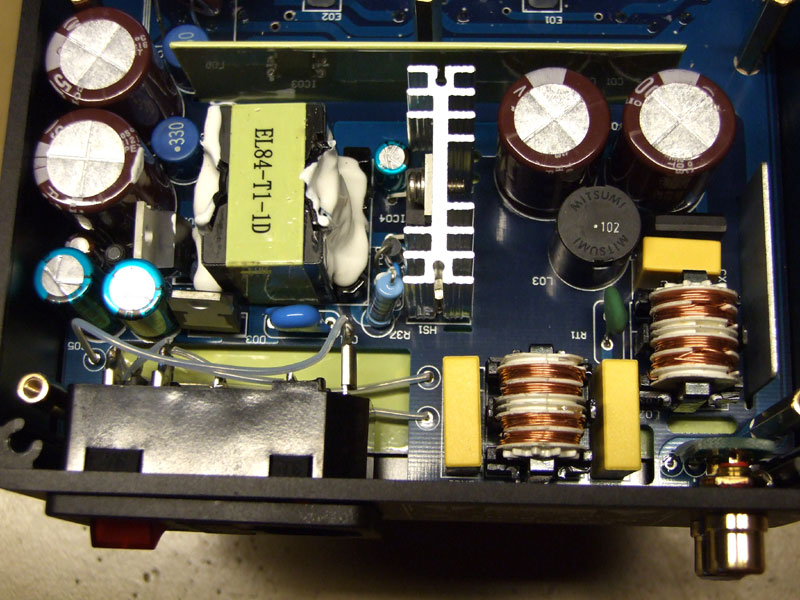

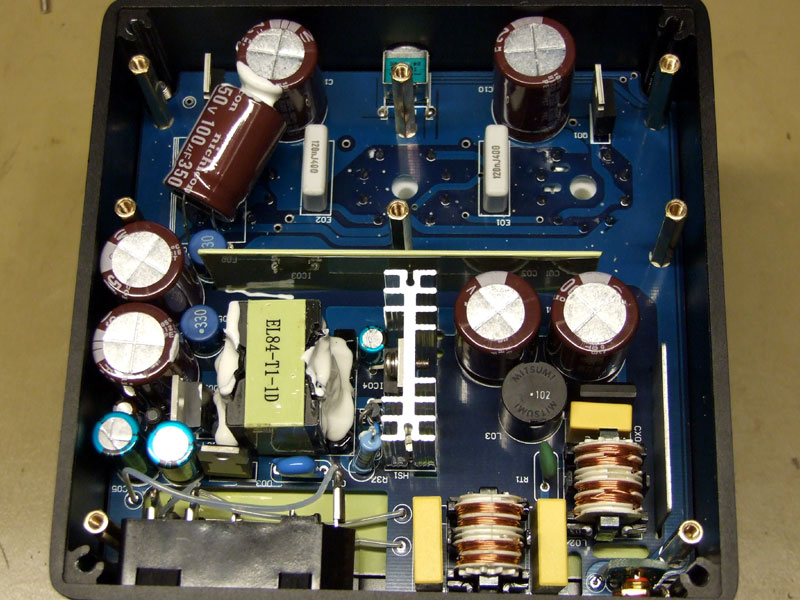

Switchad nätdel / Förstärkar del
Det switchade nätaggregatet gör att förstärkaren kan byggas mycket kompakt. Då alla spänningar är likriktade (switchade) så är även glöd spänningarna likspänning (DC) - Man har valt att dra både insignal ledare och glöd spänning i ledningsbanor på krets kortet (Två lagers). Man kan antagligen göra detta med det krävs bra sepparation och en del extra skärm plåtar.
Trots detta går en del störningar från nätaggregatet igenom i ljudet, antar att det skulle gå att modifiera med någon form av LF/HF choke, tittar på detta a.s.a.p.
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'APPJ PA0901A'
=====================================================================
Typ ............................... Integrerad rör förstärkare
Original rör ...................... 2x Shuguang EL84, 1x 6N4
Power Output ...................... 3.5W + 3.5W @ 8 ohms
Frequency Response ................ 30-40Khz (+-1db)
Input Sensitivity ................. 500mV
Signal-to-Noise Ratio ............. -80dB / 3.5W
Residual Noise .................... < 1mVac
Input AC Voltage .................. 100-250Vac
Power Consumption ................. 38W
Input Impedance ................... 50K ohms
Output Impedance .................. 8/6/4 ohms
(Japan made Output Transformers)
Dimensions ........................ 130mm (w) x 130mm (d) x 130mm (h)
Weight ............................ 2.6KG
Input ............................. 1 input (2x RCA Jacks)
Output ............................ Banana Jacks
AC inlet .......................... Standard IEC Jack with
Fuse protection (2A Fuse)
=====================================================================
|
