2013.10.27 Har förberett alla kablar med lämpliga kontakter o.s.v. - Prov lyssningen kan börja.

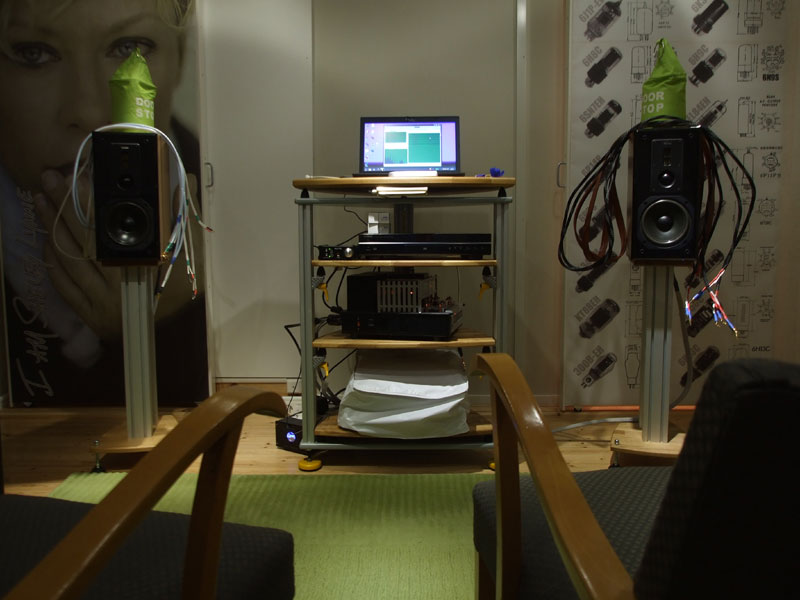

Anläggningen klar för test
Kabel jämförelse
Använder följande utrustning: Integrerad förstärkare YAQIN MS-20L med rör bestyckning 2x4 Voskhod, Kaluga 6Ж1П-EB pentoder med GULD galler och 2x2 MULLARD EL34 - Kör med .FLAC filer på datorn via en extern DAC AUNE X1 Mk1 - Lyssnar via ett par DYNAVOICE Definition DM6 högtalare, använder mina vanliga halv hyffsade DIY signal kablar - Strömfilter BADA LB-5600.
Lyssnings referens
Lyssnar och jämför samtidigt med följande utrustning (Referens): .FLAC filer på datorn. USB DAC S.M.S.L SD-022+ (Tenor TE7022 @ 96K/24Bit) - 'Little DOT MkII hörlursförstärkare, bestyckning: Drivrör = Mullard CV4063, Utgångsrör = Voskhod 6H6П - Hörlurar

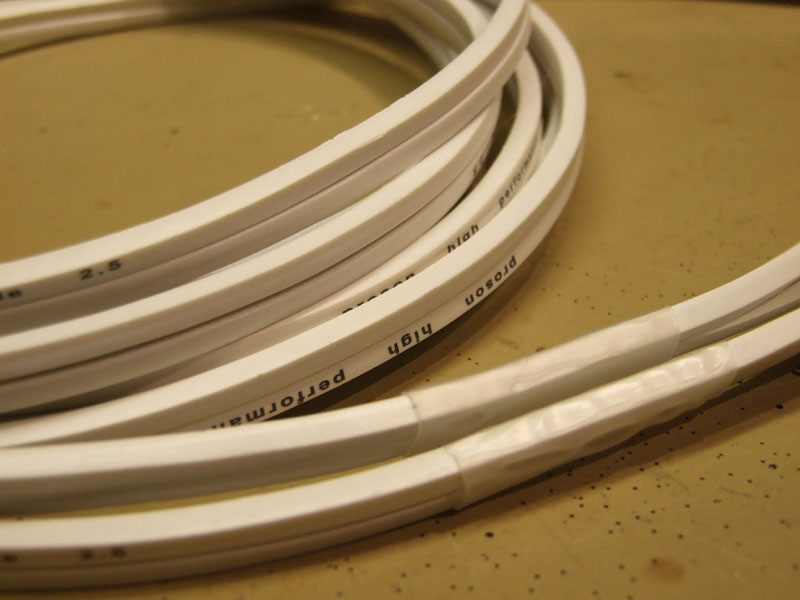

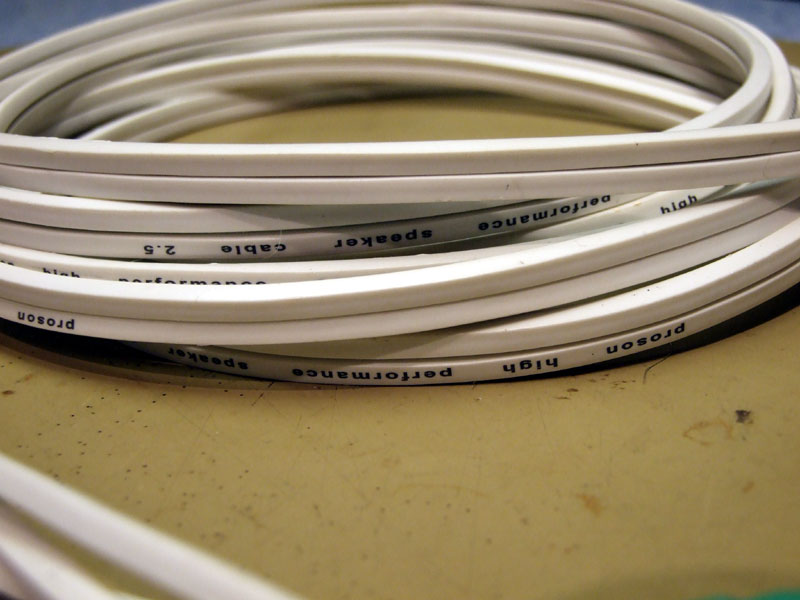

PROSON Crystal Smoke 2,5mm2
PROSON kabeln är här representant för vad man skulle kunna kalla 'Vanlig' högtalar kabel, våra jämförelser görs med utgångsläge i första hand från denna kabel.

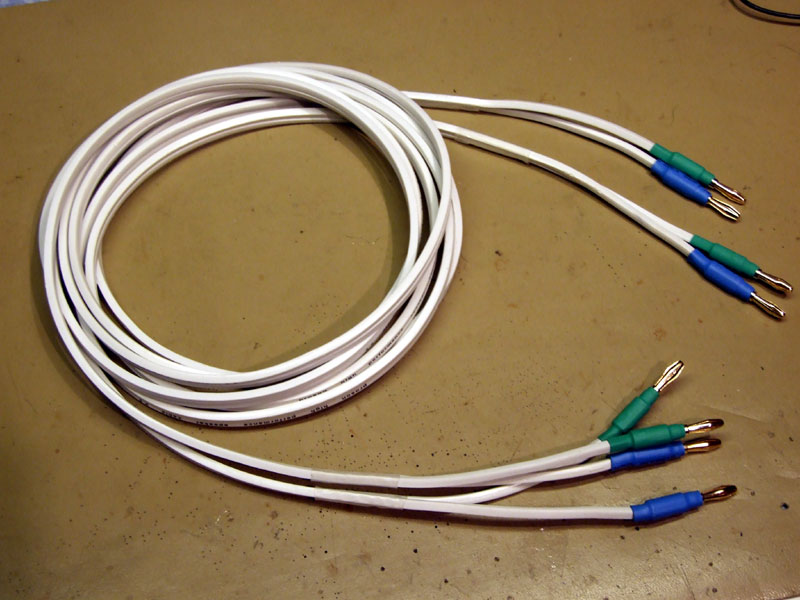

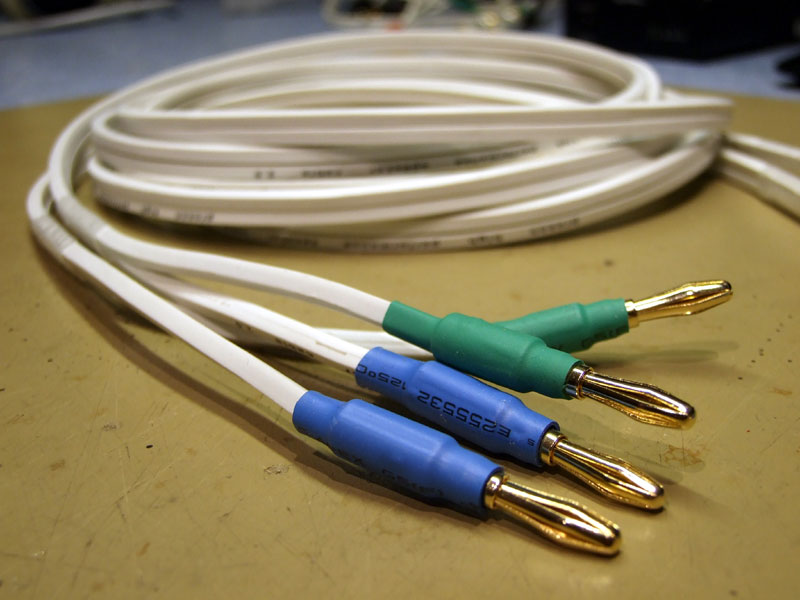

Färdig Crystal smoke 2.5 kabel
Färdig Crystal smoke 2.5 kabel
Lyssnar och tycker till om ljudet: Upplever som om allt blir lite 'återhållet', ljudet 'lossnar' liksom inte riktigt - över 40-50% pådrag så låter det helt OK! Slutsats: Det finns bättre kablar!
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'PROSON Crystal Smoke 2,5mm' ===================================================================== Type ............................. Högtalarkabel Area (mm²) per ledare ............ 2,5 mm2 Kardeler per ledare .............. st Antal ledare ..................... 2 st Isolering ........................ Yttermantel ...................... Kontaktering ..................... Kabel längd (Std) ................ Ytterdiameter .................... BiWire / BiAmp ................... Nej (Ja med två kablar) Capacitans per 1 meter ........... pF ===================================================================== |
SUPRA PLY 3.4
provar även SUPRA PLY 3.4, det är faktiskt den första SUPRA produkt jag någonsin ägt! - Inhandlade 5 meter kabel från Fyndbörsen.se[L1] samtidigt som jag köpte 'Twisted 4x1,5' kablarna.
Lyssnar och tycker till om ljudet: I mina öron så låter kabeln väldigt 'neutralt' och opåverkat. Låter kanske lite 'tunnt', särskilt vid lägre ljud nivåer. Slutsats: Klart bra kabel!

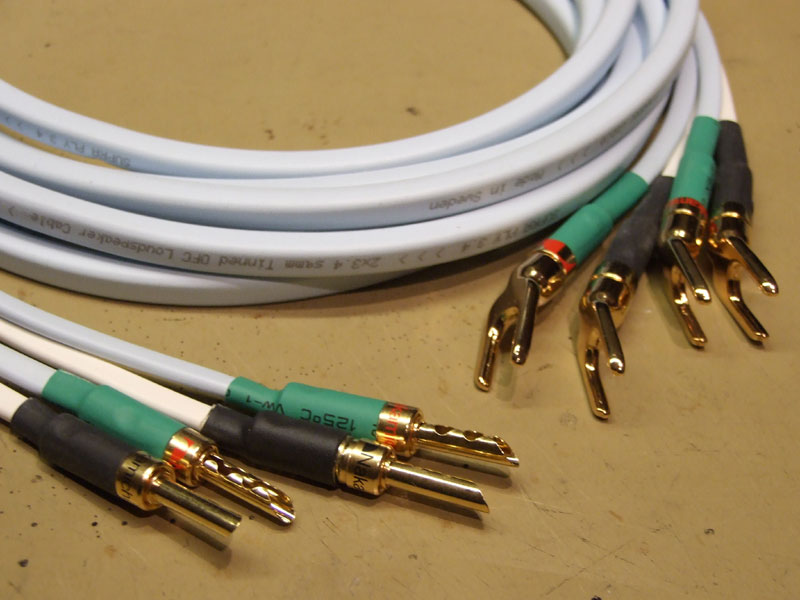

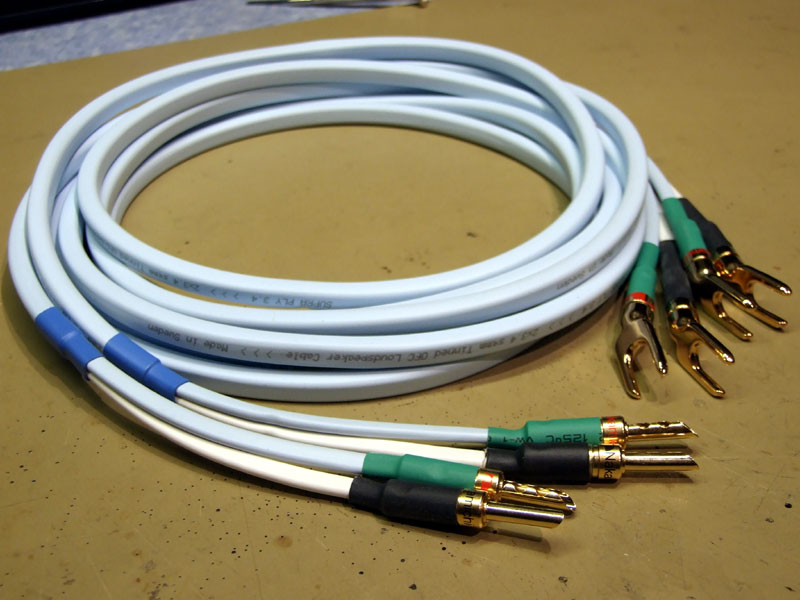

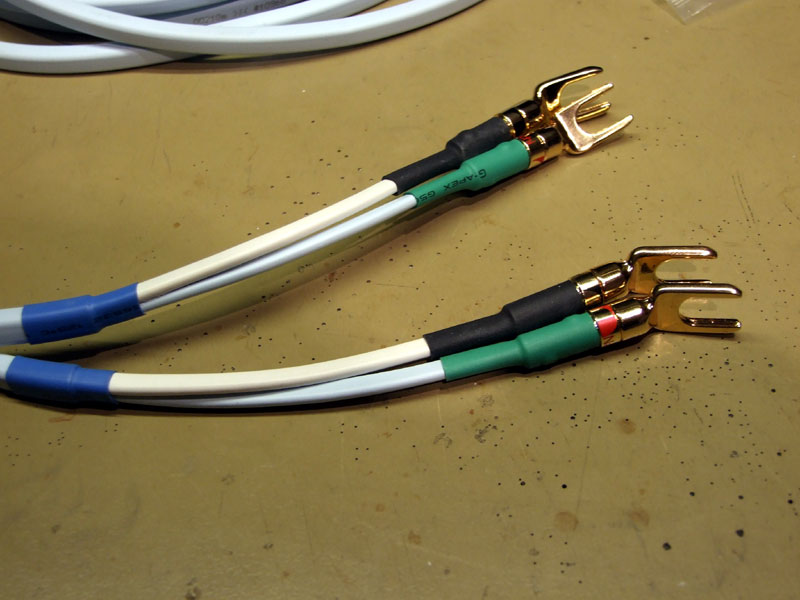

Färdig SUPRA PLY 3.4 kabel

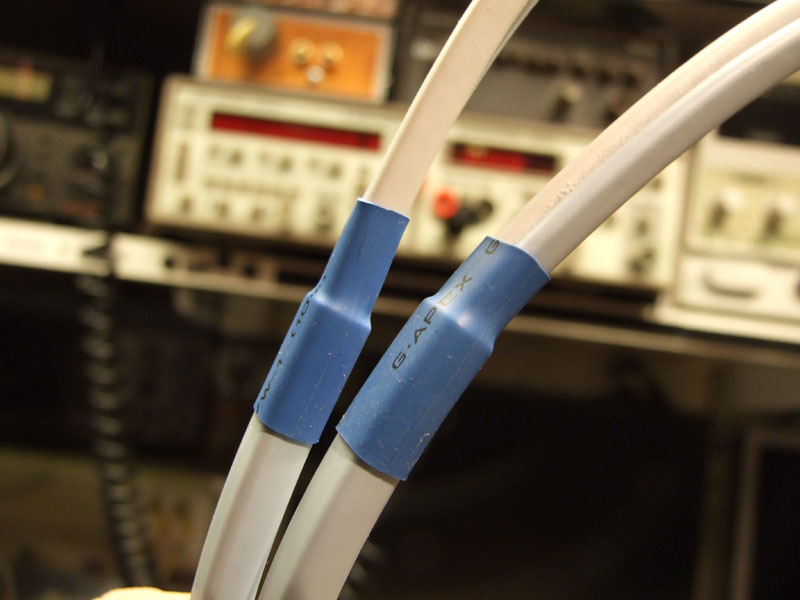

Kapar upp två bitar på 2,3meter vardera, sparar en 'stump' för ev. tillverkning av 'jumter' kablar. Skalar ytter manteln ca: 12cm, skruvar på banan kontakter och byglar, avslutar med lite krympslang.
Skalar och sätter på kontakter på SUPRA PLY 3.4
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'SUPRA PLY 3.4' ===================================================================== Type ............................. Högtalarkabel Area (mm²) per ledare ............ 3.4 mm2 Kardeler per ledare .............. 192 st Antal ledare ..................... 2 st Isolering ........................ Yttermantel ...................... Kontaktering ..................... Kabel längd (Std) ................ Ytterdiameter .................... BiWire / BiAmp ................... Nej (Ja med två kablar) Capacitans per 1 meter ........... 170pF ===================================================================== |
Accurate Twisted 4x1,5 EXCLUSIVE
provar även 'Accurate Twisted 4x1,5 EXCLUSIVE' - Inhandlade 2x3 meter 2:a sorteringens kablar från Fyndbörsen.se[L1] samtidigt som jag köpte 'SUPRA PLY 3.4' kabeln.
Lyssnar och tycker till om ljudet: Låter aningen återhållet, målar upp en klart begränsad ljudbild, 'sweet-spot' hamnar väldigt nära högtalarna och blir väldigt 'tight' / begränsad, påminner om mina försök med EKK kabel. Slutsats: Låter inte bättre än t.ex. Crystal smoke!
Kollar lite mera på Accurate kabeln, då denna är över tre meter lång så kommer jag att korta ner den så att längden blir närmare övriga kablar. Kortar kablarna till ca. 2,2 meter.

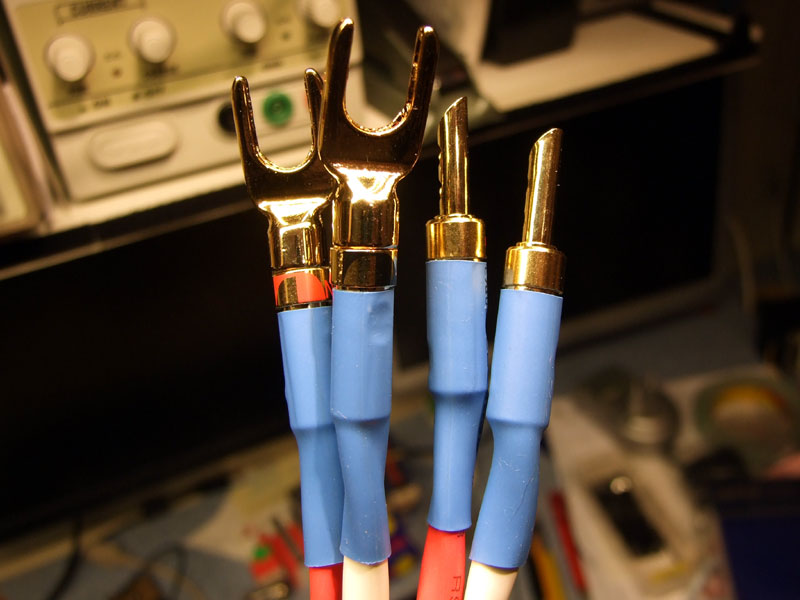

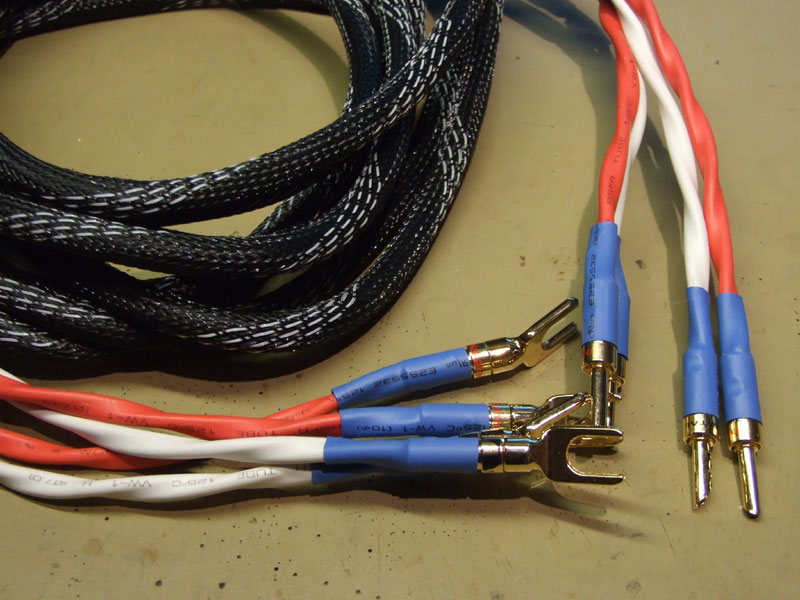

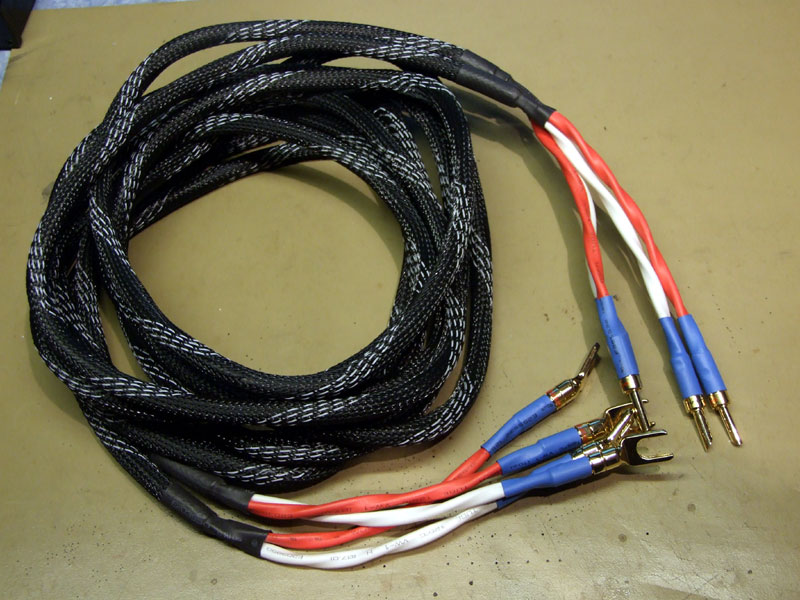

2x 3meter Twisted 4x1,5 med nya kontakter
Banan kontakterna på dom färdigmonterade kablarna har ärjat rejält, inte så mycket guld plätering här inte! (Se bild nedan) - Byter ut alla banan kontakter mot nya bananer och byglar.

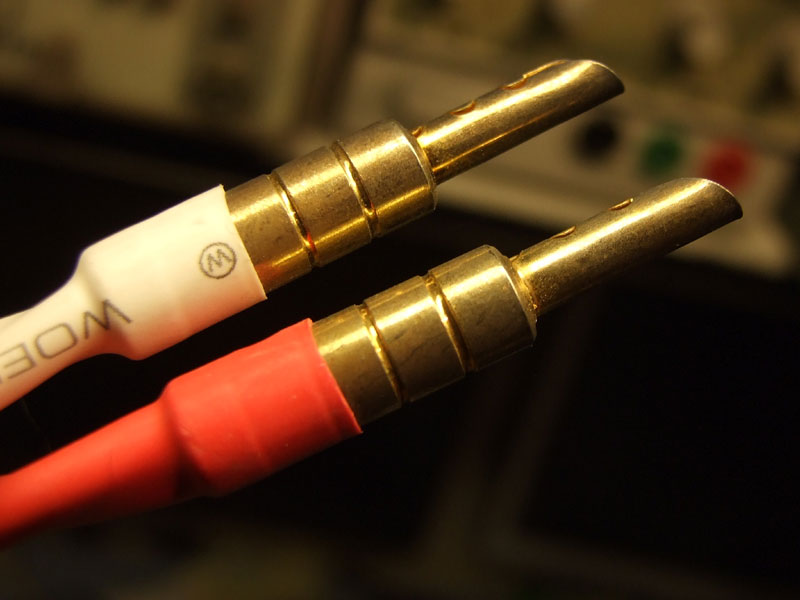

Ärjade bananer / nya bananer och byglar
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'Accurate Twisted 4x1,5 EXCLUSIVE' ===================================================================== Type ............................. Högtalarkabel Area (mm²) per ledare ............ 2x 1,5 mm2 Kardeler per ledare .............. ? st Antal ledare ..................... 2 st Isolering ........................ Yttermantel ...................... Kontaktering ..................... Kabel längd (Std) ................ Ytterdiameter .................... BiWire / BiAmp ................... Nej (Ja med två kablar) Capacitans per 1 meter ........... 280pF ===================================================================== |
DIY kabel 'SEVEN'
Detta är min egen DIY-Kabel 'SEVEN' - Aningen orättvist att ta med denna i provningen, jag har lyssnat väääldigt mycket med denna kabel, det gör att mitt 'omdömme' helt klart kan vara aningen färgat...
Lyssnar och tycker till om ljudet: I mina öron så låter denna kabel 'renast' (Ljudet minst påverkat) av dom alla, kan vara att den lägsta basen kommer igenom lite starkare. Artikulering och detalj rikedommen gör att ljudet upplevs mera närvarande!. Slutsats: JA!
Notera! Som jag tidigare påpekat, jag har lyssnat väääldigt mycket med denna kabel, det gör att mitt 'omdömme' helt klart kan vara aningen färgat...
Bygg egna 'SEVEN' kablar, beskrivning -->Här!
Tekniska data 'SEVEN'
=====================================================================
Type ............................. Högtalarkabel
Kabel längd (Std) ................ 2,5 m
Ytterdiameter .................... ~17 mm
Yttermantel ...................... Flätad kabelstrumpa (PE)
Silvergrå / Svart
Kontaktering ..................... Bananstift / Gaffelkabelsko
Antal ledare (Totalt per kabel)... 56 st
Ledar area (Per ledare) .......... 0.25mm²
Antal ledare ..................... 28 st
Ledningsarea ..................... 7 mm²
Resistans (Beräknad) ............. 0,034 ohm
Kapacitans ....................... 46 nF
Inductans (DC/Upmätt) ............ 0,003mH (3,03 uH)
Kapacitans / Zo (Beräknad) ....... 8,11-10,2 ohm
Max spänning över ledare ......... 75 volt
Max ström över ledare ............ 14 Ampere
(Motsvarar 1,05kW)
Test voltage (DC, 1 minute) ...... 1000 Volt
Allt material i kabeln Uppfyller ROHS direktivet.
Flammskydd enl. UL94 V2, FMVSS 302 Type B
=====================================================================
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Van Den Hul 'MAGNUM HYBRID'
Inhandlade 5 meter Van Den Hul 'MAGNUM HYBRID' - Kabeln är Brun? och vid första anblicken inte särskilt vacker, den platta formen gör att kabeln också upplevs som lite klumpig. Rent praktiskt så ligger den platt på golvet och försvinner nästan i omgivningen, kanske ingen dum ide att kabeln är brun...
Lyssnar och tycker till om ljudet: I mina öron så låter även denna kabel väldigt neutralt, minst lika bra som / bättre än SUPRA PLY 3.4, men med klart bättre tryck i bas återgivningen och större / bredare ljudbild, 'sweet-spot' blir riktigt stor och hamnar en bra bit längre ut i rummet! Slutsats: Klart bra kabel! (kanske bäst av dom fem!?)

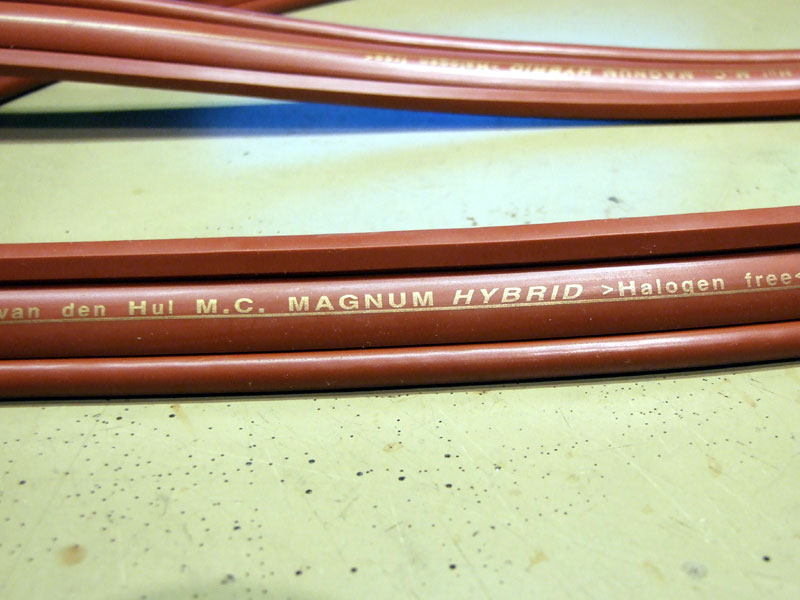

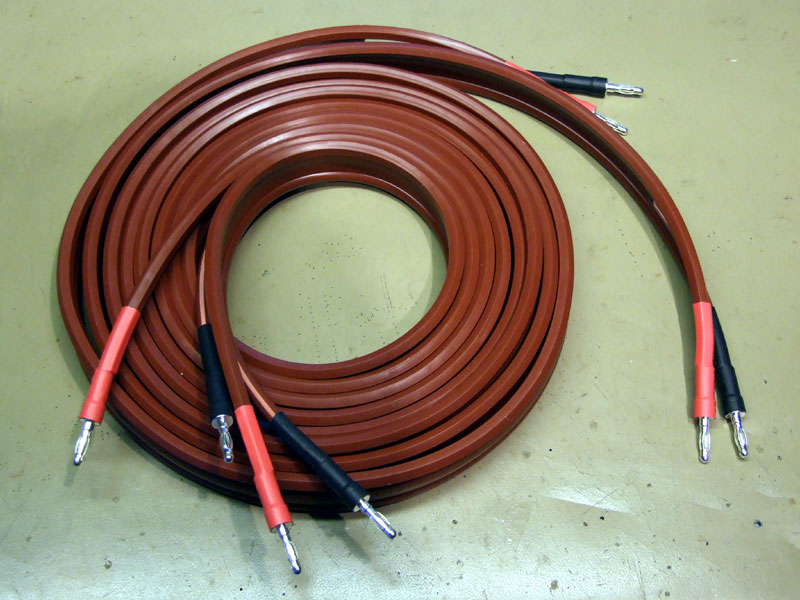

Van Den Hul 'MAGNUM HYBRID'

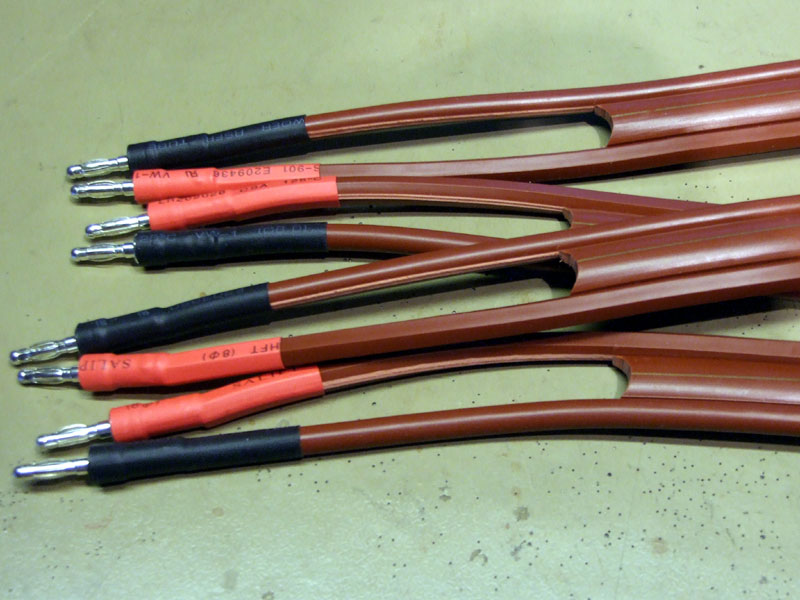

Kablarna köptes oterminerade, banan kontakterna är rhodium pläterade, har kortat ner kabeln från original 3m till ca: 2,5meter

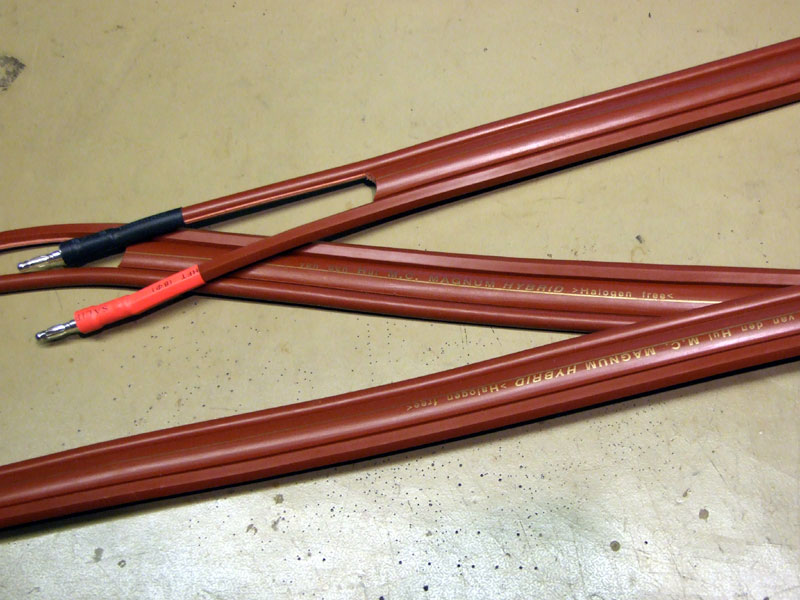

Van Den Hul 'MAGNUM HYBRID'
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'Van Den Hul 'MAGNUM HYBRID'' ===================================================================== Type ............................. Area (mm²) per ledare ............ 8,5 mm2 Kardeler per ledare .............. 483 st Ledare ........................... Försilvrad syre reducerad koppar (OFC) Antal ledare ..................... 2 st Isolering ........................ LSC-kolfiber + plast (PVC) Yttermantel ...................... Kontaktering ..................... Kabel längd (Std) ................ Ytterdiameter .................... BiWire / BiAmp ................... Nej (Ja med två kablar) Capacitans per 1 meter ........... ===================================================================== |
Budget
Kostnader t.o.m. 2012.07.30 ============================================================ Förstärkaren / Inköp ...................... |
