INDEX
Senast uppdaterat
2013.08.20 Fick hem en ny DAC idag, totalt tog bytet av den trasiga enheten drygt 7(sju) veckor, köpte den från HongKong via eBay, skickade den trasiga enheten till en adress i Kina och fick nu en ersättnings DAC från Singapore!?. (Fantastisk värld vi lever i)
Kopplade upp och provkör men en Integrerad rör-förstärkare MENG EL84 - Rörbestyckningen är: 2x NOVOSIBIRSK 6H1П-BИ GOLD i drivsteg och 4x Reflector 6П14П-EB GOLD i slutsteget.
Högtalarna är DYNAVOICE Challenger S-5Ex - Använder dom vanliga 'halv hyffsade' DIY RG62 92ohm Koaxial kablarna.

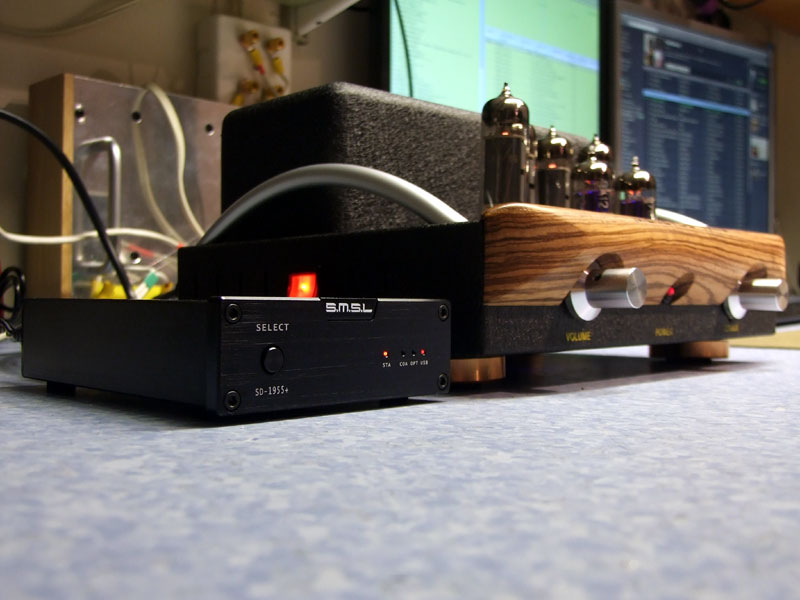

S.M.S.L SD-1955+ DAC + MENG EL84
Har faktiskt glömt att denna DAC låter så väldigt BRA! - Har även glömt hur känslig den är, man kan inte koppla in eller koppla ur andra USB enheter medans man spelar med denna DAC, den hänger omedelbart!
2013.06.18 Efter några veckors användning har jag nu stött på lite problem. DAC'en skickar ut en svag och mycket beskuren signal med massor av distortion. Lämnade på DAC/Spelare en halv dag, den spelade för fullt när jag gick ifrån den, den spelade fortfarande när jag kom tillbaka men nu låter den helt klart INTE bra längre.
Googlade lite på nätet och hittade andra SD-1955+ användare som råkat på samma problem, bl.a på head-fi.org[R2] kan man läsa om detta - Tydligen så 'äter' den upp utgångs (OP-AMP) kretsarna, mer eller mindre på löpande band. Har kontaktat eBay säljaren.
Fick kontakt med eBay säljaren 'fanmusic hk' direkt på första försöket, blir att skicka tillbaka DAC'en för att få en ersättnings DAC, tar nog ett par veckor. Porto + REK går dock på närmare 130kr...
2013.04.26 S.M.S.L / SD-1955+ DAC'en låter väldigt bra när den går dom ren USB-dac, funkar även mycket bra med RaspyFi - Noterar dock att den fortfarande är lika känslig vid till / frånslag av närliggandde utrustning, den 'hänger sig' så fort man petar på nått...

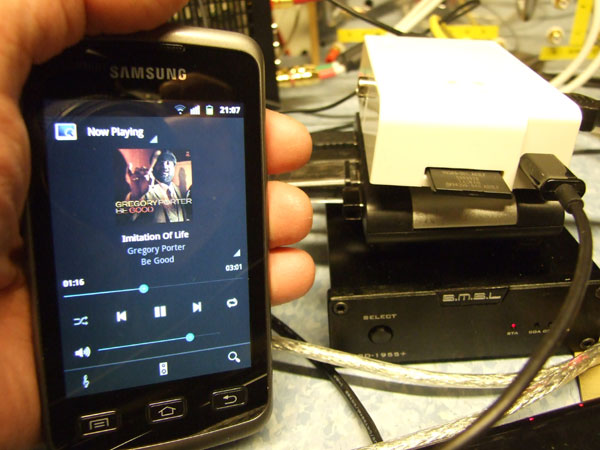

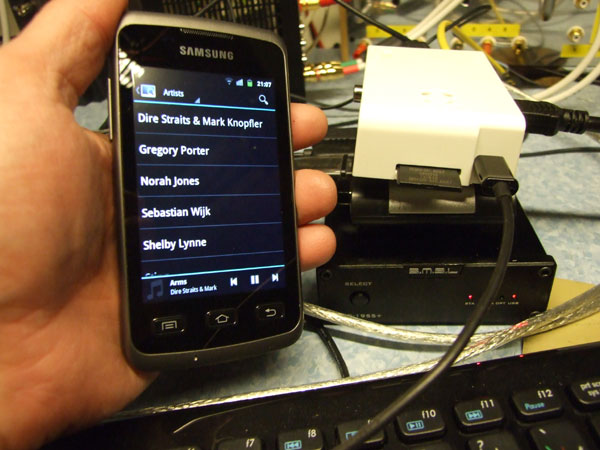

Har nu spelat ett par timmar, RaspyFi servern på RaspbarryPi går klock rent och stabilt, lika så PC klienten 'GMPC' - Remote klienten på android telefonen tappar däremot anslutningen då och då, inga problem med att återansluta, verkar att ha nåttmed skärm släckningen att göra...
En kul grej är att man tydligen kan ha igång flera remote klienter samtidigt, när man spelar/styr från sin Android telefon så uppdaretas spel listor m.m. även i PC klienten.
'Popup' i PC klient när spelaren växlar till ny låt

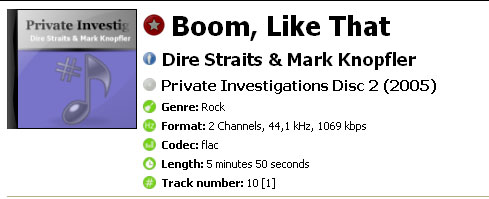

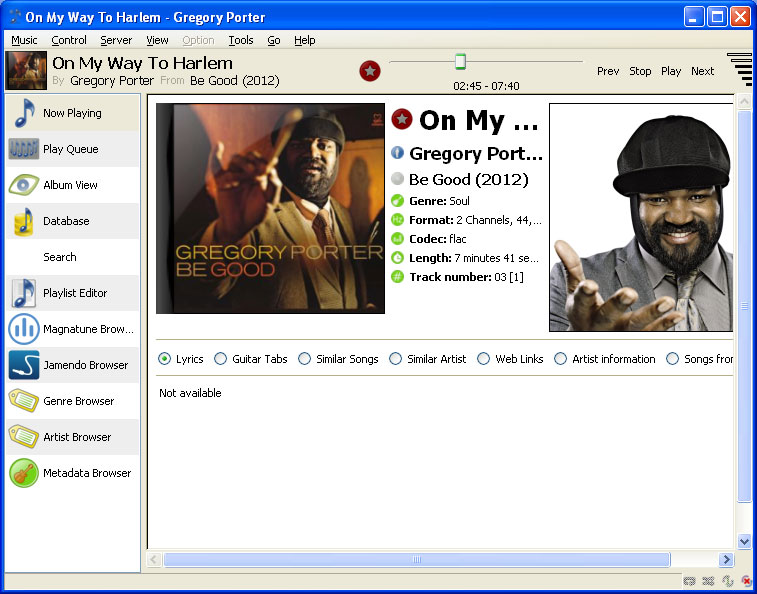

I PC Klienten 'GMPC' kan man bl.a. under 'Now Playing' se all information om aktuell ljud fil, bitrate, samplings frekvens, upplösning o.s.v.
Del av 'Huvud' fönster i PC klienten
2013.04.26 Gör ett försök att köra S.M.S.L SD-1955+ DAC'en med min 'Raspberry PI'[R15] som 'Audiofil' spelare. Har hittat 'RaspiFi'[R14] som bl.a. har stöd för USB kretsen 'Tenor TE7022L'[R11]

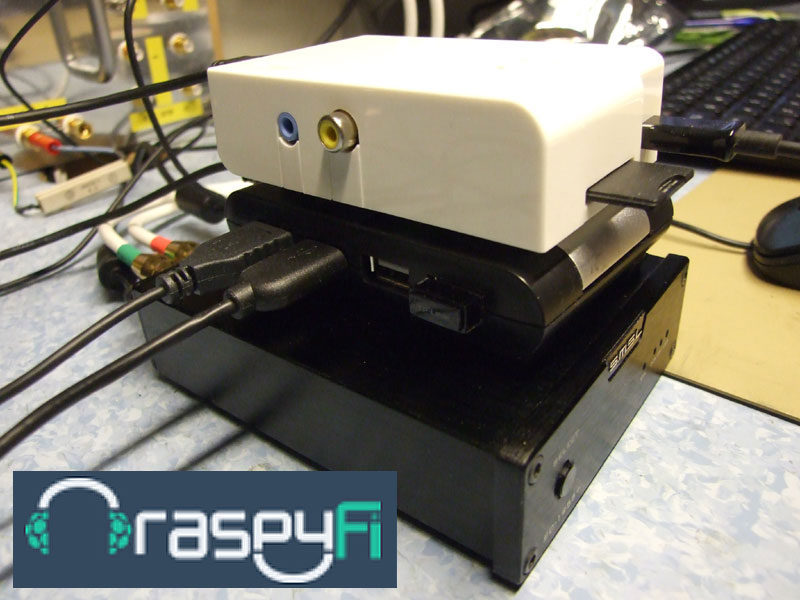

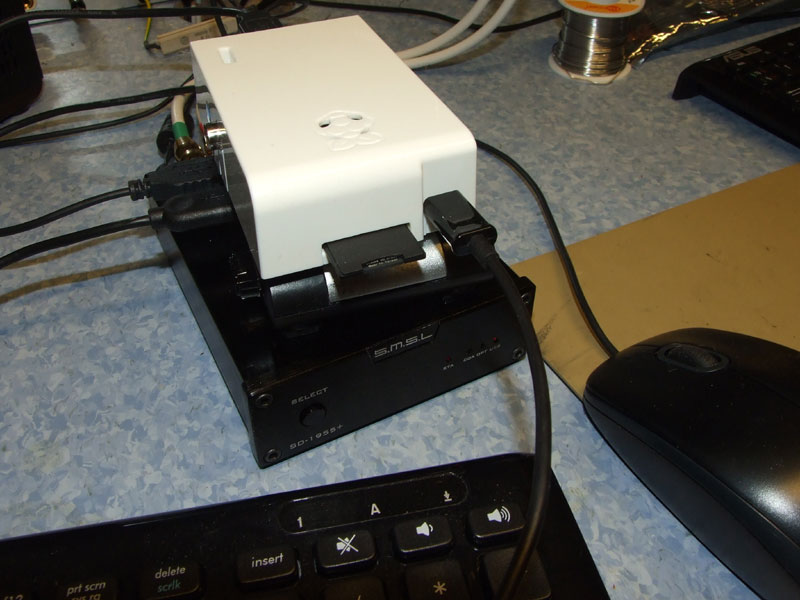

Raspberry PI + USB-Hub + S.M.S.L SD-1955+ DAC
Kör följande hårdvara:
- RaspBerry PI mod.B
- Digitus USB v.2.0 hub / 4port
- 4GB Transcent microSD med SD adapter
- TP-Link Nano WiFi / USB Adapter IEEE 802.11b/g/n
- Plexgear F-350 2,4GHz wireless keyboard/mouse
USB hub med TB/Mus sändare + WiFi adapter + ev. USB lagring körs i den ena USB porten på Raspbarry PI, den andra används för USB DAC'en (DAC'en körs direkt mot Raspbarry PI, inte via USB-Hubben)
Har laddat ner 'RaspiFi' v.0.7 (RC2) - packar upp och skriver det till CF-kortet med hjälp av 'Win32DiskImager' som man hittar på bl.a. sourceforge.org[R16]

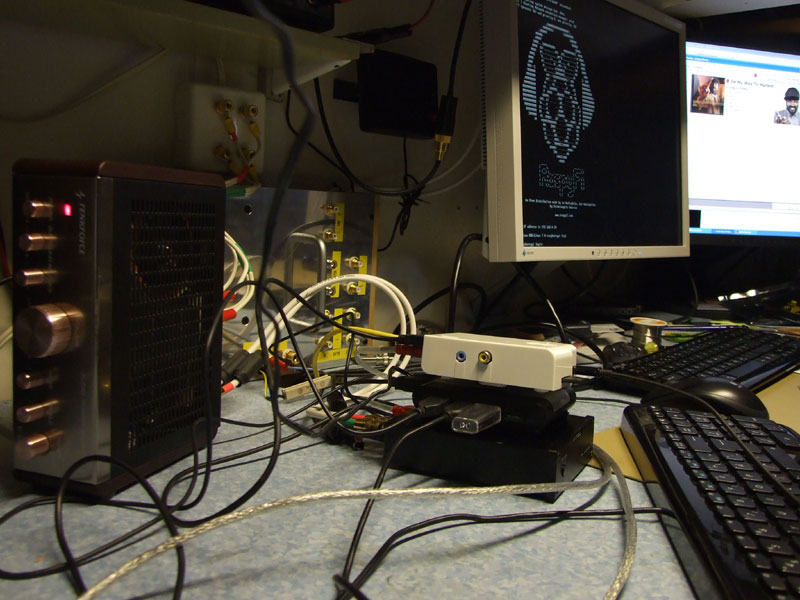

Allt installerat och klart, RaspyFi på din ena skärmen, GMPC fjärr klient på den andra skärmen
Med DAC'en igång och i USB läge, 32Gb USB-Tumme i USB-Hubben så är det bara att sätta i SD-Kortet och koppla i strömmen. RaspyFi bootar upp utan problem, alla USB enheter identifieras klockrent. Loggar in med user/pwd = pi/raspberry, kollar i boot loggen: /var/log/dmesg.0
Kan bl.a. läsa att DAC'en identifieras på port 1-1.3 som 'S.M.S.L SD-1955+' / WLAN adaptern på port 1-1.2.1 som 'Realtek 802.11n WLAN Adapter' och USB-Tummen på port 1-1.2.2 som 'Kingston dataTraveler 102'
Med commando / $ ifconfig kan man se vad man fått fär ip-nummer (Tilldelas med dhcp) - ip nummret står även på skärmen efter boot och före man loggar in. Man måste ha koll på vilket ip nummer RaspyFi spelaren har när man ska ställa in 'fjärr' kontrollen.
Allt installerat och klart, RaspyFi på din ena skärmen, GMPC fjärr klient på den andra skärmen
Laddar först ner 'GMPC' (Gnome Music Player Client) för windows, laddar sedan även ner 'MPDroid' för att köra i en Android smartphone. Alla inställningar är enkla att höra och allt verkar att rulla igång.
Provar även att köra DAC'arna 'DacMagic' och 'ZERO-09' med RaspyFi/RaspberryPi, läs mera om detta -->Här!
2013.04.20 Har testat och jämfört S.M.S.L SD-1955+ DAC'en i några dager, jämför bl.a. med en nyinköpt 'TIANYAN ZERO - 09 Version' Extern DAC.

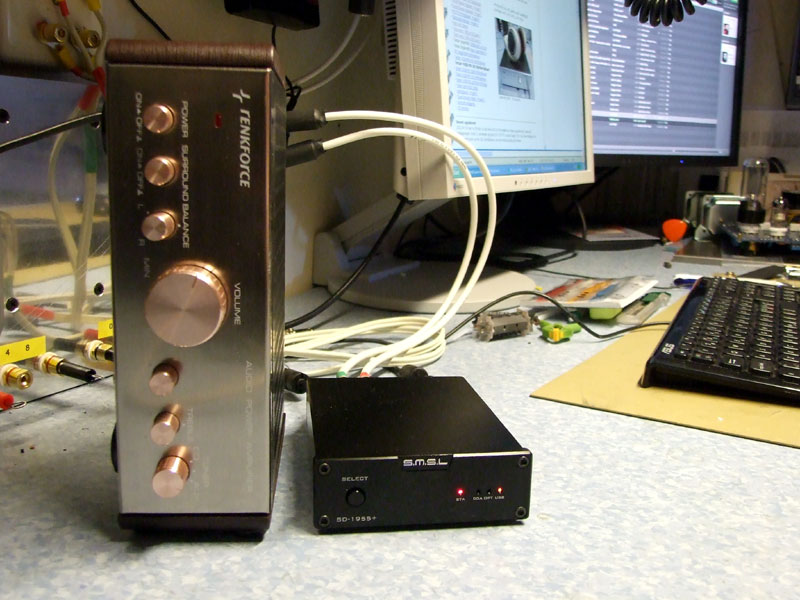

S.M.S.L SD-1955+ DAC och RENKFORCE E-SA9 / '6H3n/6H13c' Hörlursförstärkare
Har kopplat upp och använder nu S.M.S.L dac'en vid våran 'Test plats' - Lyssnar på bl.a. .FLAC filer och SPOTIFY via dator, DAC'en är kopplad till en ' RENKFORCE E-SA9' mini förstärkare, högtalarna är ett par 'DYNAVOICE S-5' - Använder uteslutande DIY signalkablar tillverkade av vanlig KTV/TV coaxial kabel 75Ω
Lyssnar även mycket med hörlurar via en DIY hörlurs förstärkare byggd med elektronrör '6H3n/6H13c'
Några slutsatser om DAC 'S.M.S.L SD-1955+'
2013.02.11 Provar att kopplar upp S.M.S.L SD-1955+ DAC'en via COAX ingången till en 'YAMAHA BD-S673' Blu-Ray spelare som får aggera extern 'transport', ljudmaterialet är samma .FLAC filer som spelades via dator tidigare.

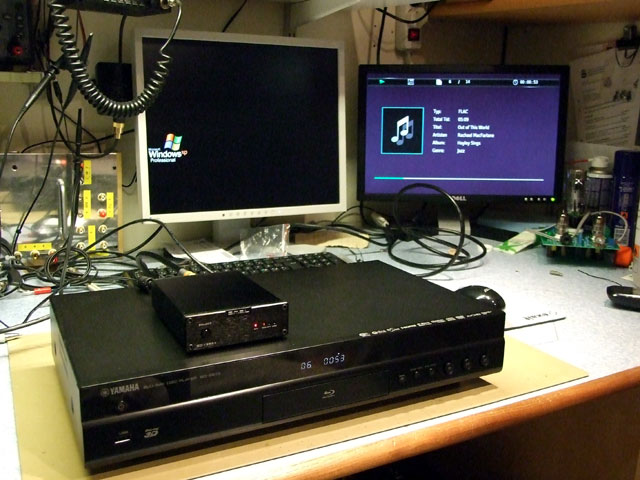

S.M.S.L SD-1955+ DAC och YAMAHA BD-S673 spelaren
Detta låter faktiskt riktigt bra i mina öron, kombinationen funkar bäst när ljudfilerna ligger på USB lagringsenhet eller på CD-R. När samma ljud filer ligger på DVD-R upplever jag att ljudet blir sämre. Har inte hunnit kolla på detta något närmare, men det verkar som avläsningen av DVD skivan inte riktigt hinner med, vilket orsakar störningar i ljudströmmen som resulterar i ett klart hörbart metalliskt bi-ljud (Jitter?)
2013.02.06 Provar att 'uppgradera' utgångskretsen med en 'Burr-Brown OPA2604' OP-Amp krets. Alla OP-Amp kretsar sitter monterade i DIL-8 socklar och är därför väldigt enkla att byta ut.

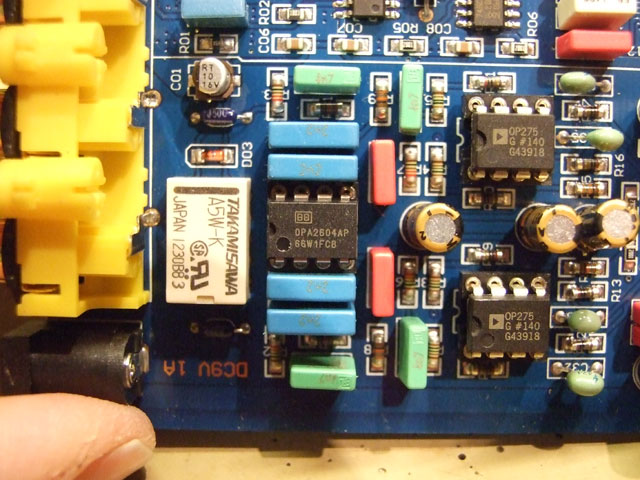

Original 'JRC 5532' krets / 'Burr-Brown OPA2604' OP-Amp krets
Jag kommer även att prova att byta ut OP-Amp kretsarna i steget före, där sitter nu 2x Analog Devices OP275 - Provar med 2x BURR-BROWN OPA2134 a.s.a.p.
Ljudet / Funktion
Har lyssnat en hel del via S.M.S.L. SD-1955 DAC'en - Jämfört med mitt interna ljudkort 'CREATIVE SOUND BLASTER AUDIGY SE' så är den externa DAC'en ett klart lyft!

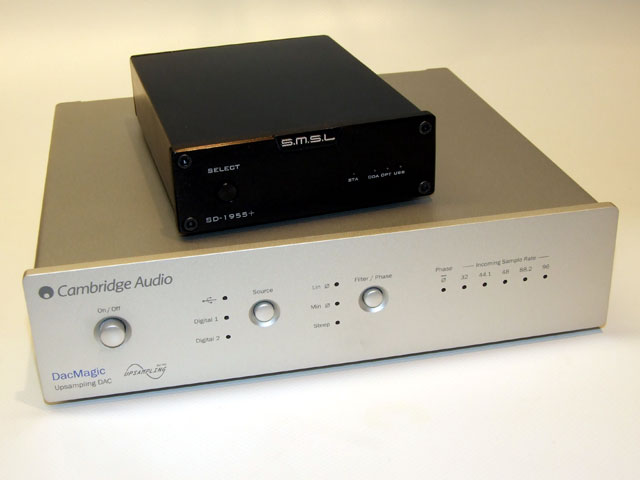

S.M.S.L. SD-1955+ vs. CAMBRIDGE DacMagic
Har även jämfört med min 'CAMBRIDGE DacMagic Upsampling DAC' (I exakt samma uppkoppling) - Data och bestyckning på dom båda DAC'arna är väldigt lika, båda använder 5532/OPA275 Op-Amp kretsar i utgången, båda klarar 92K samplingsfrekvens med 24bitars upplösning.
DacMagic använder en 'Wolfson WM8740' CODEC och digitala ingångskretsar från Texas Instrument och Cirrus Logic - Noterar att både Wolfson CODEC kretsen och S/PDIF mottagar kretsen CS8416 från 'Cirrus Logic' i DacMagic klarar 192K samplingsfrekvens, trots detta kan DacMagic bara hantera högst 92K samplingsfrekvens med 24 bitars upplösning.

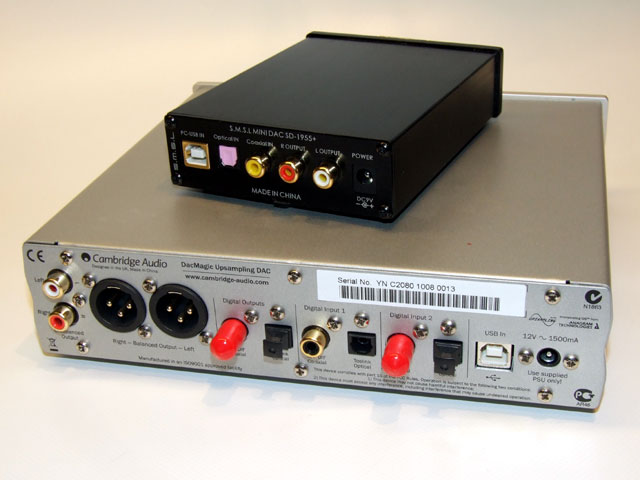

S.M.S.L SD-1955 vs. CAMBRIDGE DacMagic
Största skillnaden rent funktionsmässigt borde vara att 'DacMagic' enl. reklamen ska kunna göra 'asyncron upsampling' när det är möjligt. AD1955 chippet i S.M.S.L DAC'en har inbyggd 'oversampling' som en standard funktion, i praktiken kan det vara en liknande funktion som DacMagic använder för sin 'upsampling'.
'DacMagic' är helt klart bättre utrustad vad gäller in/utgångar, bl.a. balanserad utgång (XLR) vilket naturligtvis är mycket bra om man har någon motsvarande ingång att koppla till.
Ljudmässigt så låter fom båda vääääldigt lika. När vi kopplar upp en extern 'transport', kör in ljudet via coaxial ingången får S.M.S.L. SD-1955+ lite problem med jitter, men endast när man kör .FLAC filer från DVD-Skiva, när man läser från USB-Sticka så låter samma ljudfiler perfekt. DacMagic har inte samma problem. När vi sedan kopplar in spelaren via optiskt / TOS-Link så uppstår inte samma problem.
Beskrivning
S.M.S.L. SD-1955+ använder sig av codec kretsen 'Analog Devices AD1955' - Den klarar upp till 192K samplingar med 24bit upplösning. Dessväre sitter det även i lite äldre kretsar bl.a. opto mottagaren 'Burr-Brown DIR9001' (S/PDIF) och USB driv kretsen 'Tenor TE7022L' som stöder USB 2.0 och klarar data rate för 92K samping med 24bit upplösning, oklart om denna krets klarar asynkron övergöring.

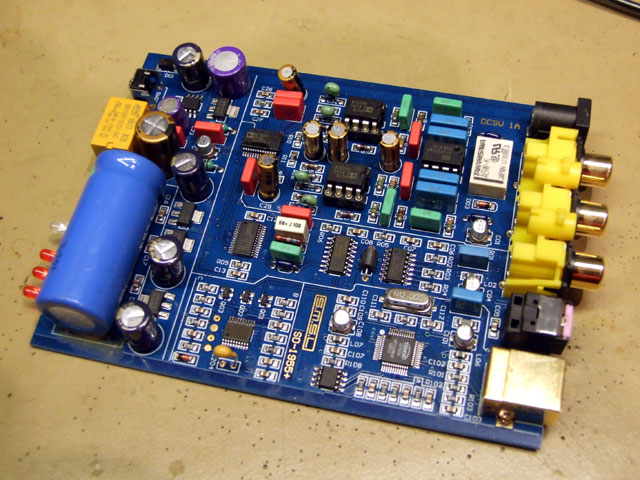

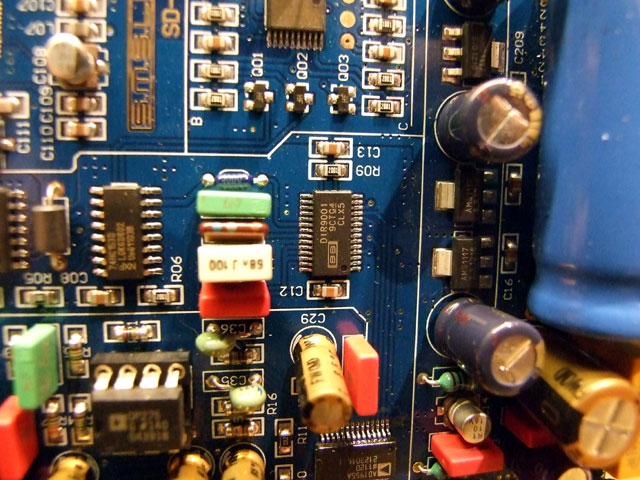

S.M.S.L. SD-1955+ kretskort / Burr-Brown DIR9001 S/PDIF krets

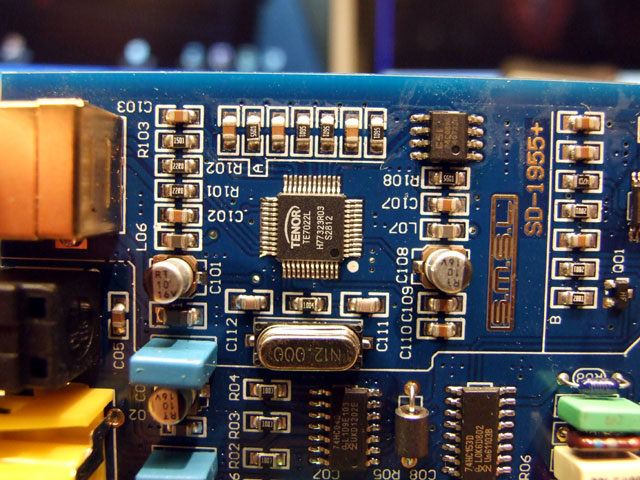

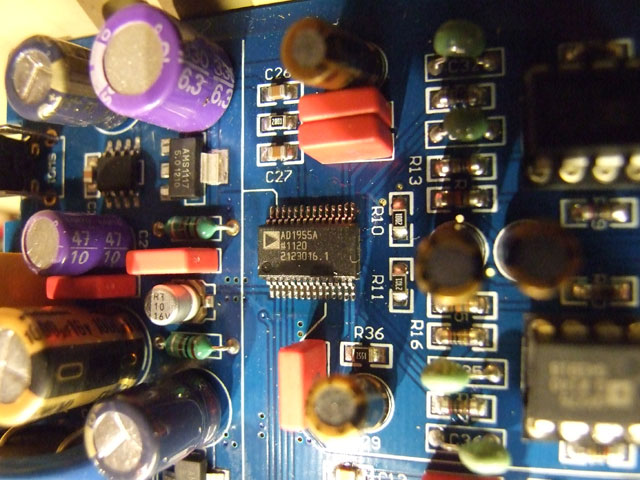

AD1955 CODEC krets / Tenor TE7022L USB krets

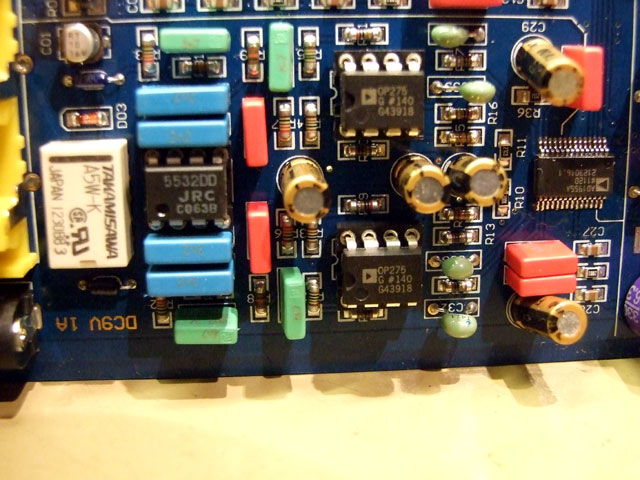

På audio utgången sitter två st op-amp 275 och en op-amp 5532 (Kan ersättas med Burr-Brown OPA2134 och OPA2604)
Tillverkning / komponent kvalite verkar att vara väldigt bra, det mesta är ytmonterat utom op-amp kretsarna som sitter i var sin DIL-8 hållare (= Lätta att byta ut)
På baksidan sitter dom digitala ingångarna: USB typ B, optisk S/PDIF samt 50ohm digital coaxial ingång. Här sitter även dom analoga utgångarna, det är två obalanserade RCA anslutningar (L+R) 10Kohm impedans / max 3V RMS.

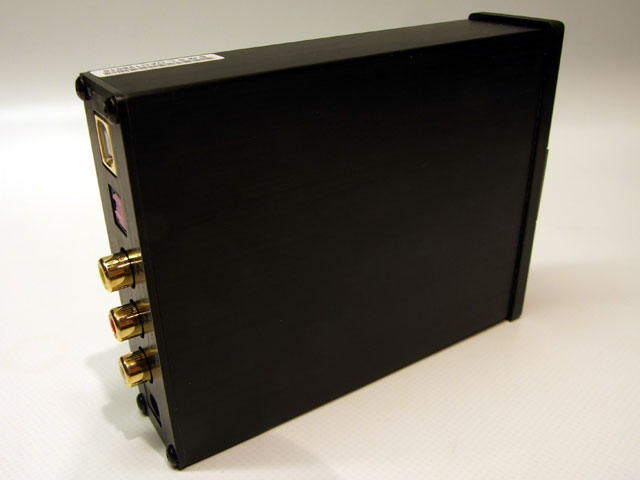

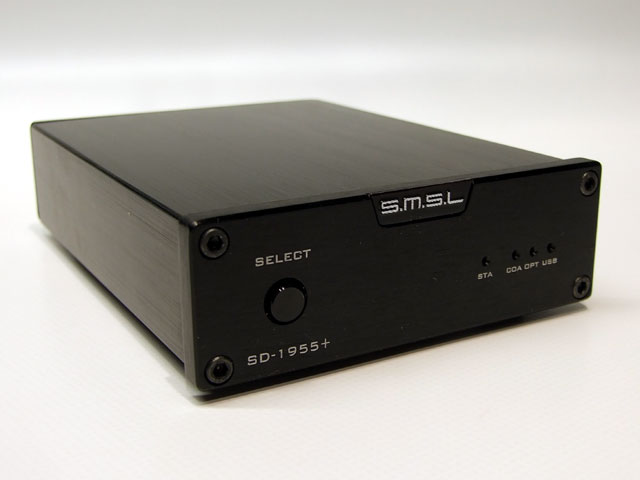

Front / Bak paneler
Alla kontakter / anslutningar är guld pläterade, audio utgångens RCA kontakter sitter lite för tätt. Om man vill använda RCA kablar med lite bättre kontakter t.ex. med chuck låsning så kan det bli lite trångt. (Se bild)

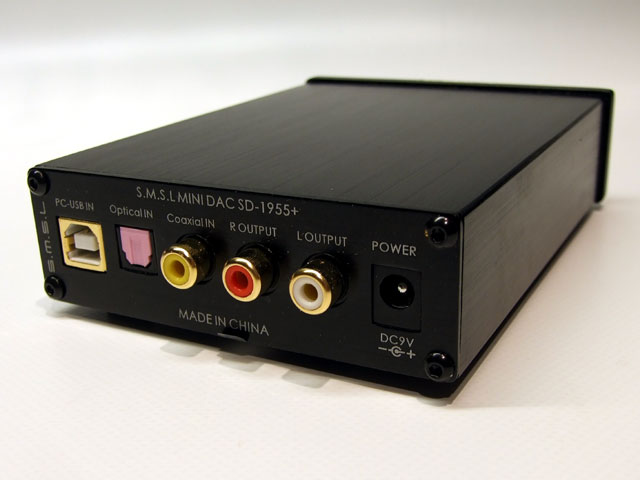

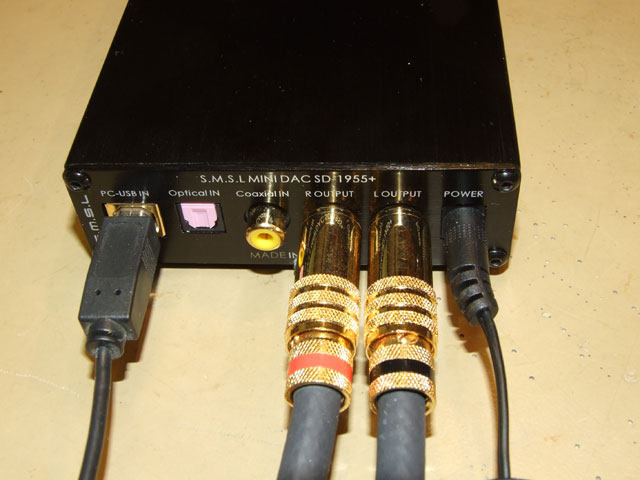

Bakpanel med anslutningar - RCA kontakter med chuck-låsning / Ovansida

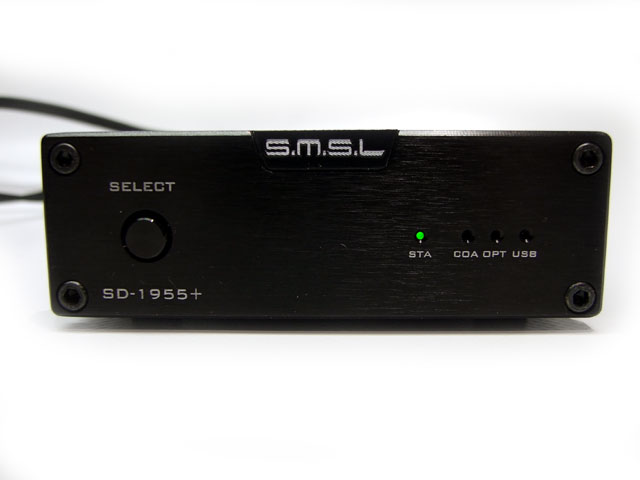

På fronten sitter en knapp 'SELECT' och fyra LED som visar status / vald ingång.
Användningen är mycket enkel, man sätter igång / stänger av genom att trycka ca 2sec på 'SELECT' knappen, LED märkt 'STA' visar om DAC'en är 'ON' (LED/STA=Röd) eller 'OFF' (LED/STA=Grön) - Växla / byt ingång genom att trycka på 'SELECT' - Aktiv / Vald ingång indikeras av respektive LED - 'COA' / 'OPT' / 'USB'.

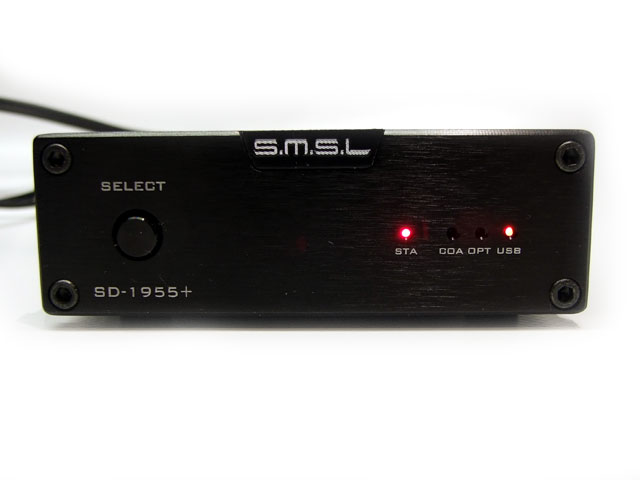

S.M.S.L. SD-1955+ i 'Standby' / igång med USB ingång aktiv
När man ansluter DAC'en till PC-Dator med WindowsXP/Windows 7 OS via USB, samt starta upp den och väljer USB ingången så identifieras / installeras enheten automatiskt som 'USB-Ljudenhet' med windows standard drivare (Apple/MAC ej provad).

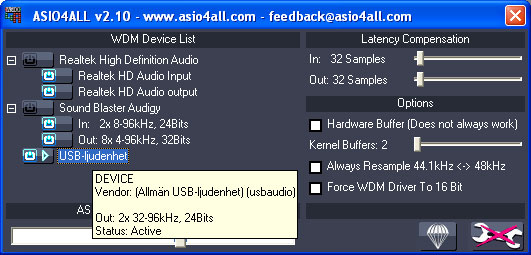

ASIO4ALL med 'USB-Ljudenhet' vald
Jag kör ut ljudet från datorn via 'ASIO4ALL' drivaren direkt till S.M.S.L. SD-1955 (Vald i ASIO4ALL)(Se skärmdump) - Använder media (Ljud) spelaren FooBar2000 för att spela upp filer från .FLAC format.

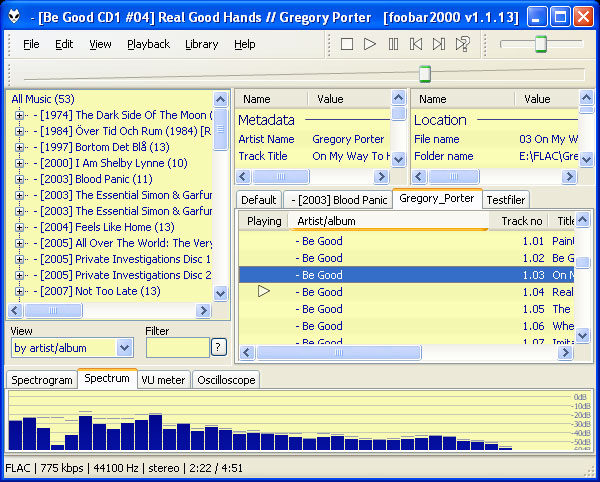

FooBar2000
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'Hörlursförstärkare OTL'
=====================================================================
Typ .................................... Hörlursförstärkare
Case color ............................. Black and Silver
Controle Switch ........................ Power --- power on/off
Mode ---- option shift
Indicator LED .......................... power -- power on (red)
ERROR -- input signal led
MODE -- input signal led shift
Blue = USB input
Size ................................... 97 x 35 x 138 (mm)
Data input ............................. 1 usb, 2 Optical, 3 coaxial
sample rate ............................ 44.1K-96K/16Bit-24Bit
Audio / Stereo output .................. 2x RCA (3V RMS)
dynamic range .......................... >120db
Distortion ............................. 0.0005%
Power consumption ...................... <10W
Weight ................................. <1kg
Power supply ........................... DC9V
Warranty ............................... 1 Year
=====================================================================
|
På skivtallriken snurrar just nu...
|
Köp / Transport / Embalage m.m.
Har direkt importerat DAC'en via HongKong, den kostade us$96.99 från eBay säljaren (fanmusic HK co, ltd) (Införselmoms + postens avgifter tillkommer)
