Testar en DAC / Hörlursförstärkare RACOON SG-300 Med 12AX7 rör-buffer steg |
INDEX
Senast uppdaterat
2014.06.12 RACOON förstärkaren får ett helt nytt 'tryck' när man kör den med S.M.S.L SANSKRIT via Line ingången i stället för den inbyggda USB mottagaren och codecen. Ett rejält lyft med en grym svärta och djup / bredd i ljudbilden, riktigt, riktigt mysigt, detaljerat och samtidigt kraftfullt!.
S.M.S.L SANSKRIT + RaspberryPi / RaspyFi + RACOON SG-300
2014.06.08 Spelar upp högupplösta .FLAC med FooBar2000 på PC. Filerna har jag hittat på http://www.2l.no/hires/ - Kör ut via USB 2.0 till C-Media CM6631A modulen, tar ut ljudströmmen via coaxial utgången till en GUSTARD X10 DAC för att ha kontroll på samplingsfrekvensen som nu kan avläsas i klartext på GUSTARD X10 displayen - Lyssnar via LINE ingåmgen på RACOON SG-300 via 'SENNHEISER HD 650' lurar.
RACOON SG-300 + C-Media CM6631A + GUSTARD X10
Kör med C-Media drivarna i FooBar2000, ställer in upplösning och samplings frekvens i inställningar för drivrutinen.
2014.06.05 Kör med ett nytt elektronrör 'MULLARD 12AX7/ECC83', röret har extra stor anod och går under namnet 'longplate', röret har en fantastiskt varm och fin grundton.
RACOON SG-300 + RaspberryPi/Raspyfi + DGUANZO DP-101
2014.06.04 Testar att köra RACOON SG-300 med RaspberryPi/Raspyfi spelaren. USB kretsen identifieras direkt som 'new full-speed USB device' / Product: SA9023 USB Audio / Manufacturer: RACOON - Det är bara att spela på, inga som helst problem.

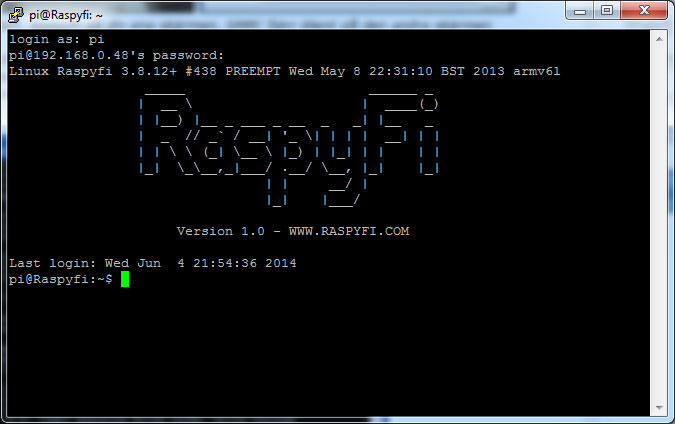

RaspyFi via ssh terminal / Skärmdump från /var/log/dmesg
Ändrar mixer typ för att köra volym kontrollen i hårdvaran --> Settings --> MPD, ändrar mixer type till 'Hardware'
RaspyFi webb gränssnitt / Inställningar för mixer typ
|

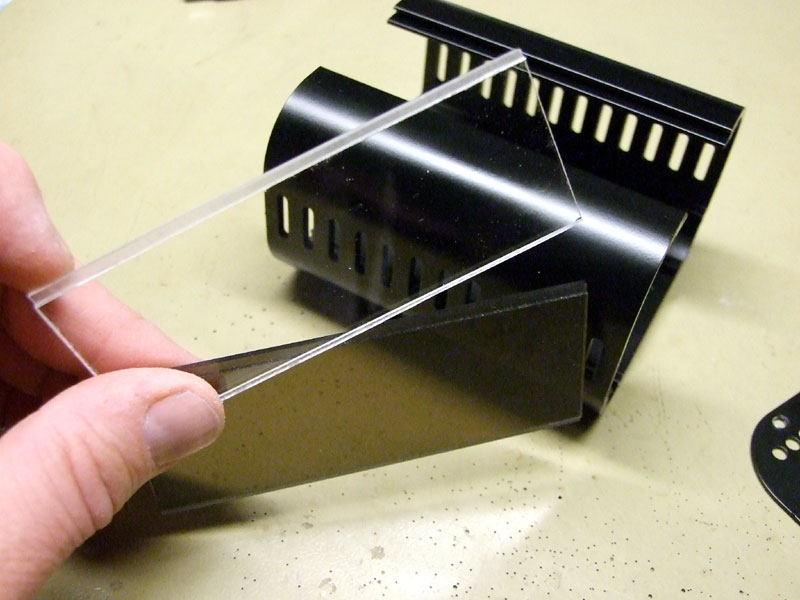

2014.06.04 Färdigställer LED modifieringen, alla blå lysdioder är nu bortkopplade. Tillverkar en glasklar plexiglas bit för att ersätta den rökfärgade.

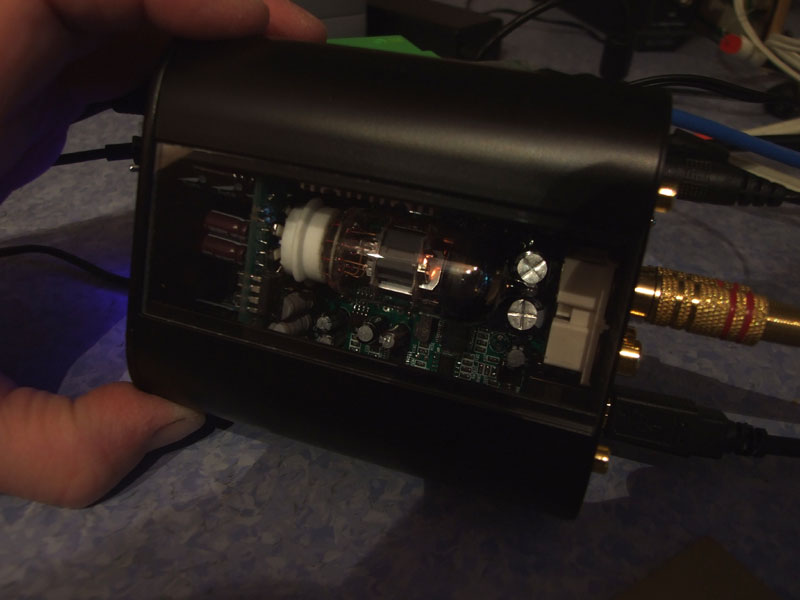

Ny glasklar översida / Nu syns den 'riktiga' rörglöden

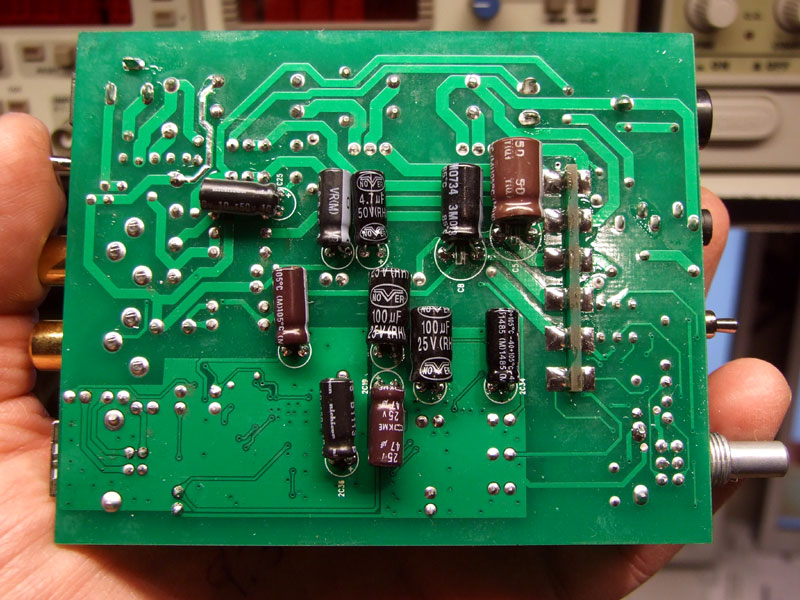

2014.06.03 Gör en liten modifiering för att slippa det kalla blåa ljuset. Kapar två lednings banor, den ena på botten kortet vid 'LD4' och den andra vid lysdioden under rör sockeln, använder Dremel + 4mm slipstift - Klart! Det kalla blåa ljuset är nu borta!

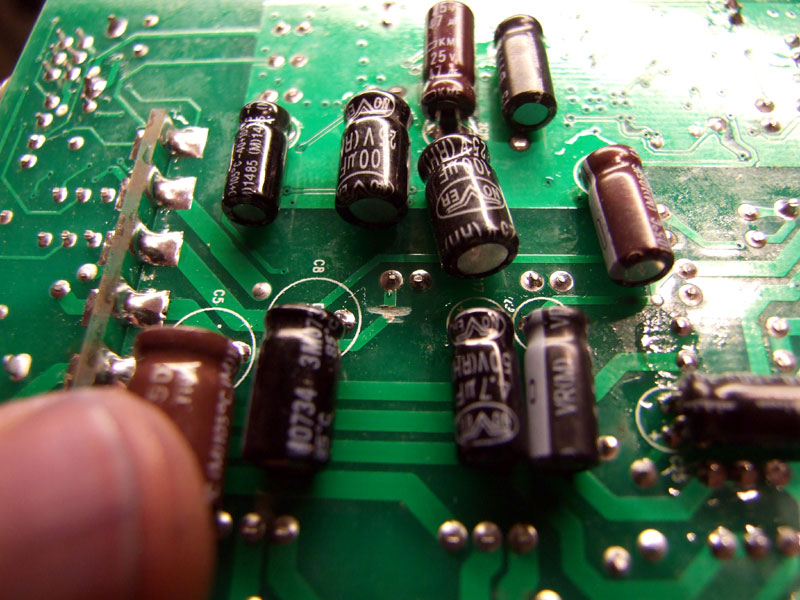

kapar ledningsbana under rörsockel / Under botten kort vid 'LD4'
Byter även ut det rökfärgade plast glaset mot ett klart glas för att kunna se rörets glöd. Jag han liksom inte förstå varför man förstör så att man inte kan se den riktiga glöden i elektronröret?

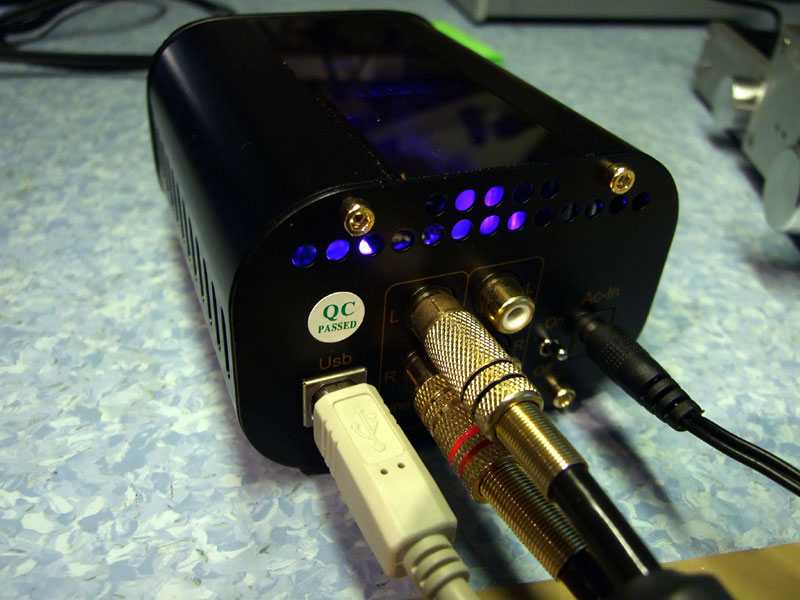

Kallt blått ljus i en varm förstärkare?
Under det liggande elektronröret sitter inte mindre än tre(3) lysdioder med kallt blått ljus, det sitter även kall blå lysdiod i rörsockelns centrum. Kommer att koppla ur dessa a.s.a.p. (Design för små pojkar?)

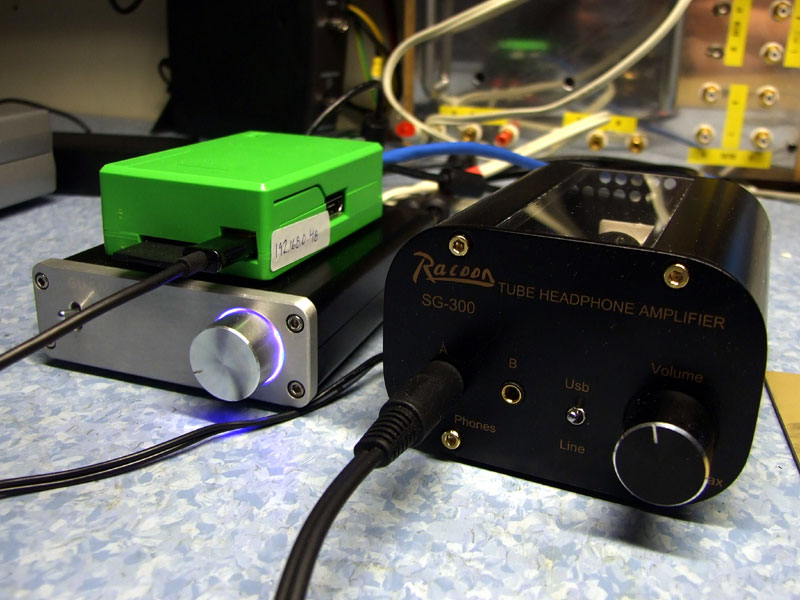

Lyssnar via 'SENNHEISER HD 650' lurar. Provar även att lyssna via LINE out och en 'DGUANZO DP-101' mini förstärkare och DYNAVIOCE Challenger S-5 EX'
|
Beskrivning
RACOON SG-300 enheten är välbyggd, verkar att vara byggd med bra komponenenter och bra material. Den levererar även ett för priset utomordentligt bra ljud redan från start. Har inledningsvis lite problem i den medföljande adaptern till nätaggregatet.

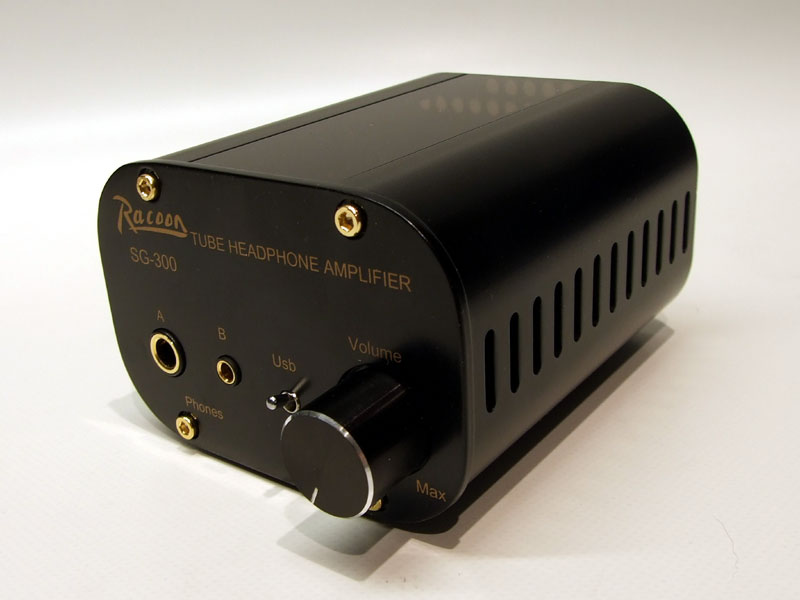

På frontpanelen sitter 2st hörlurs utgångar, en 6,25mm och en 3,5mm stereo anslutningar. Man behöver m.a.o. inte en adapter övergång för dom olika anslutningarna, båda passar direkt. Här sitter även en brytare för val av ingång USB eller vanlig stereo ingång med LINE nivå, 2st Phono kontakter för detta sitter på baksidan av enheten.
Front

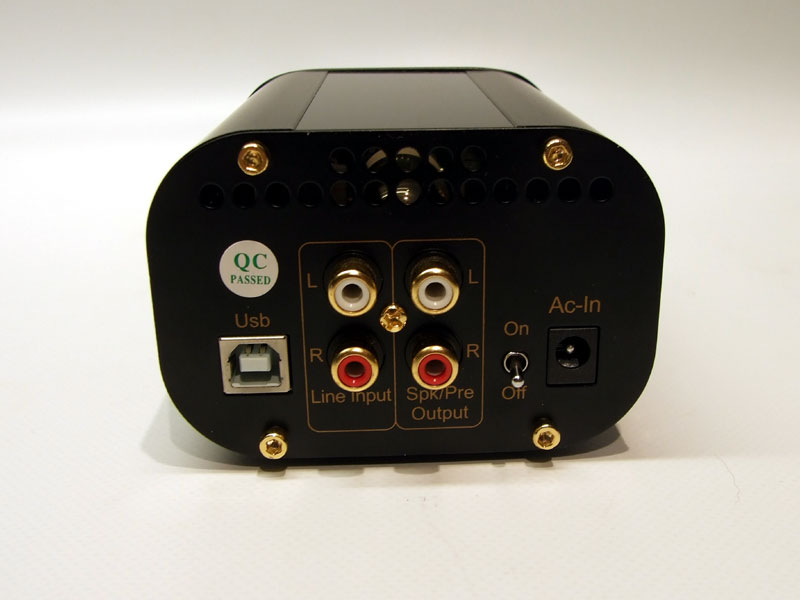

På bak panelen hittar man anslutning för strömförsörjning (12V AC 0,8A), brytare för till / frånslag. Line utgång, line ingång samt en USB (2.0) typ B anslutning för dator PC/MAC.
Bakpanel / Sida
Hela RACOON enheten verkar att hålla mycket god bygg kvalite, ett riktigt snyggt bygge. Invändigt har man disponerat utrymmet mycket väl. Här är riktigt väl packat, trots detta har man lyckats att skilja digitala och analoga delar så pass bra att man inte kan höra några digitala störningar slå igenom i analog delen.
Likriktare, filtrering och stabilisatorer samt digital signal begandling sitter på det liggande 'botten' kortet. Analog förstärkning, elektronröret pSvane 12AX7 ligger horisontalt och är monterat på samma vertikala kort som hörlursförstärkar kretsen TPA6120A2[R3] sitter på. TPA6120A ska enl. databladet kunna driva last från 8Ω med ca. 2,5W till 1000Ω med ca. 100mW. Frekvens spektrat anges till

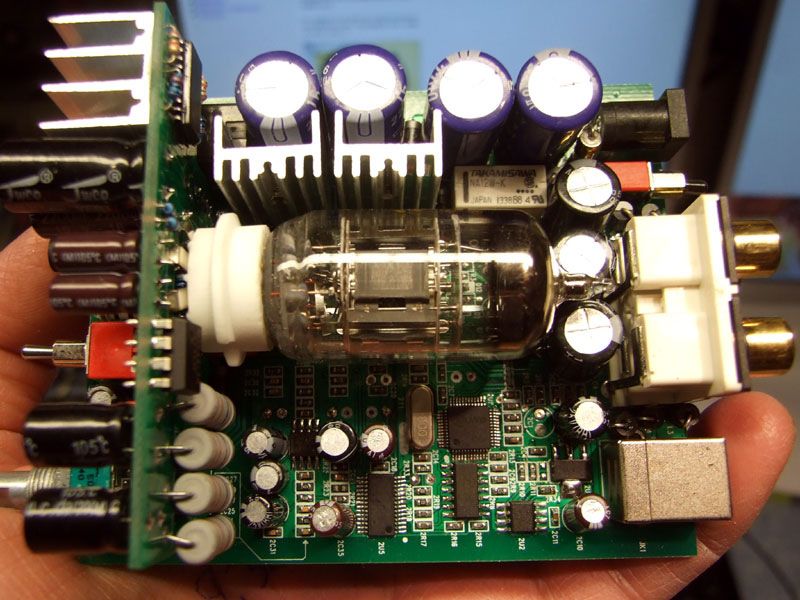

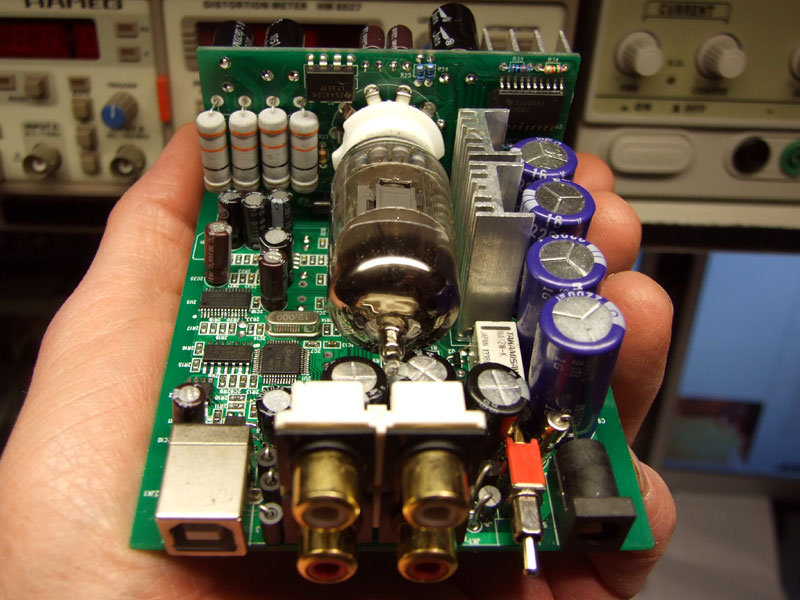

Ovansida / Undersida

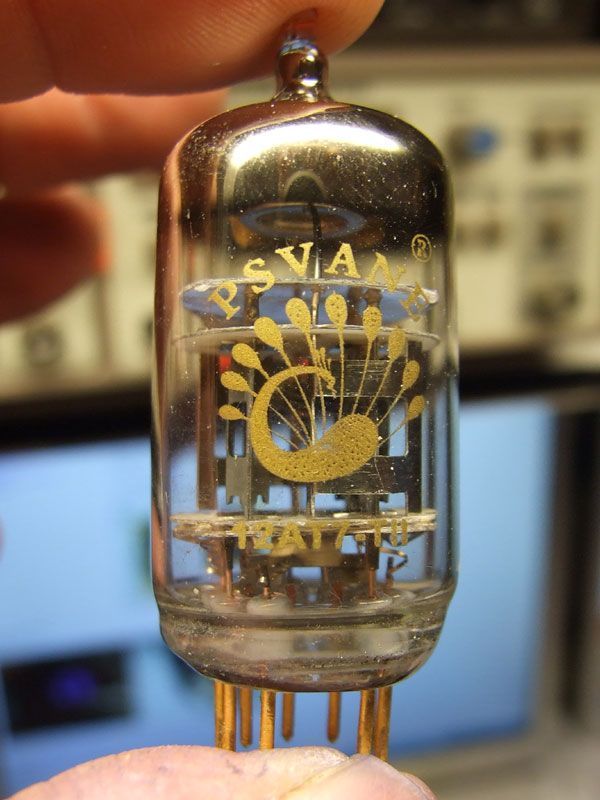

pSvane röret (Shuguang 12AX7) håller halv hyffsad kvalite. röret levereras med ett eget litet datablad med angiven viloström (Ia), någon data för stigning (gm mA/V) har inte angivits, man kan dock utläsa att sektionerna (Triod halvorna) är någorlunda matchade / jämna.

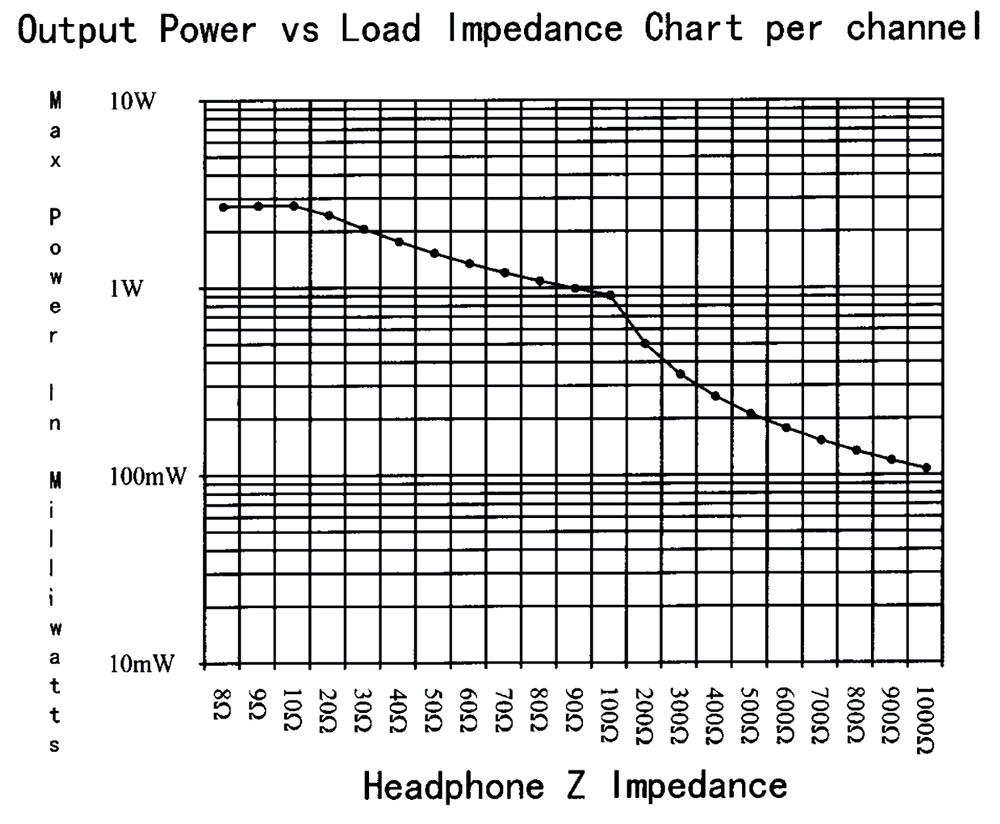

Elektronrör pSvane 12AX7 / Uteffekt kontra last
RACOON enheten ström försörjs från en extern transformator, den lämnar 12V växelspänning, ca. 0,8A max. Invändigt sitter likriktare, filtrering och regulatorer. En enkel likriktare med filtrering och regulatorer försörjer analoga förstärkar delar, en fullvågs likriktare med filtrering och regulatorer försörjer digitala delar. En enkel likriktare med filtrering försörjer rörglöd.
Vänster med filtrering & regulatorer / Höger sida med bl.a. USB mottagare och DAC krets
USB mottagar kretsen heter BRAVO SA9023[R2], den ska klara 16/24 Bit resolution and 32KHz, 44.1KHz, 48KHz, 88.2Khz, 96KHZ sampling, USB 2.0 - Codec kretsen är en CIRRUS LOGIC CS4398[R3] med likvärdiga data. Enl. tillverkaren ska enheten som helhet hantera frekvens bandbredd 30Hz-30KHz +/-0dB med ett signal / brus förhållande på > = 90dB.

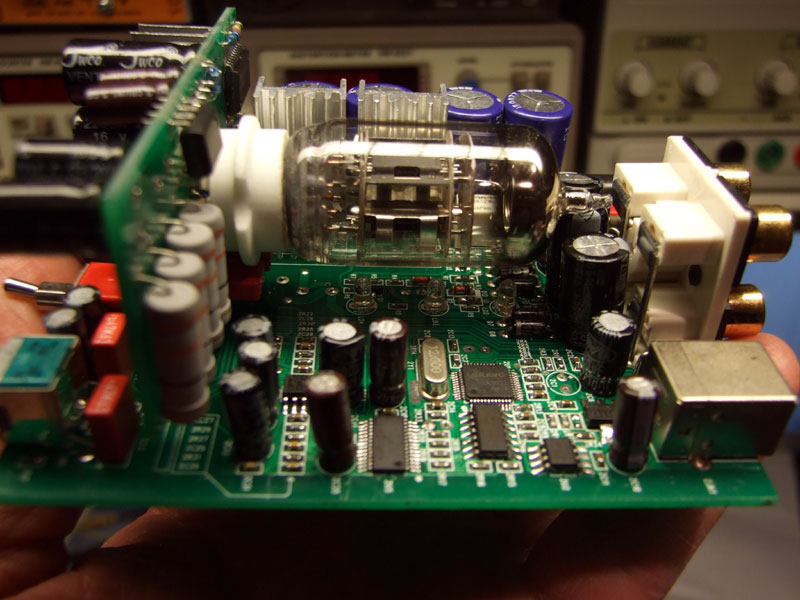

Baksida / Frontsida
Guld pläterade kontakter, kylflänsar på regulatorer och utgångs förstärkar krets. Delvis ytmonterade komponenter på botten kortet, mestadels diskreta (Hålmonterade) komponenter på det vertikala (Analog delen).

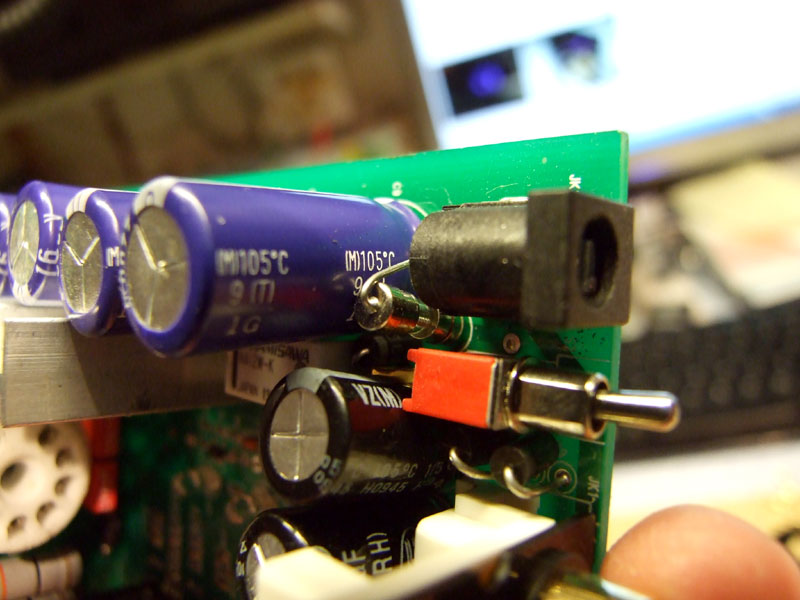

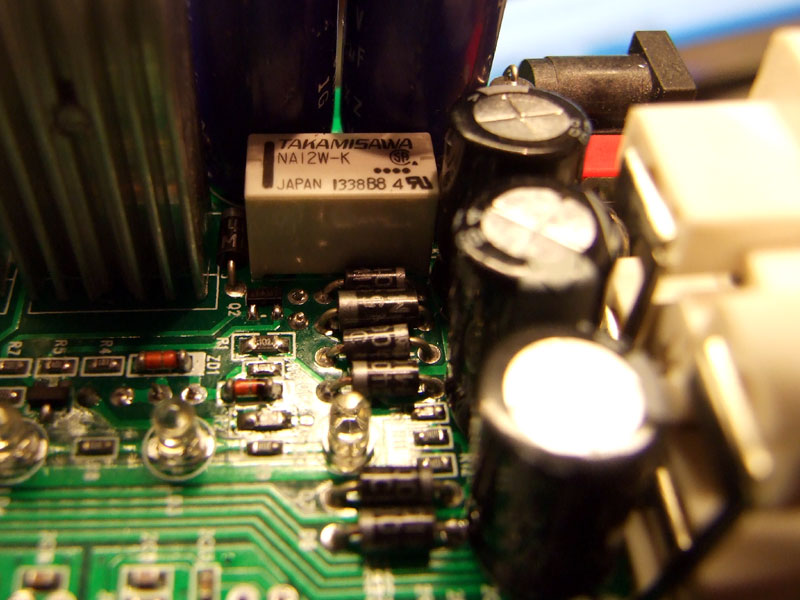

Likriktare & tillslags relä / AC anslutning & avsäkring

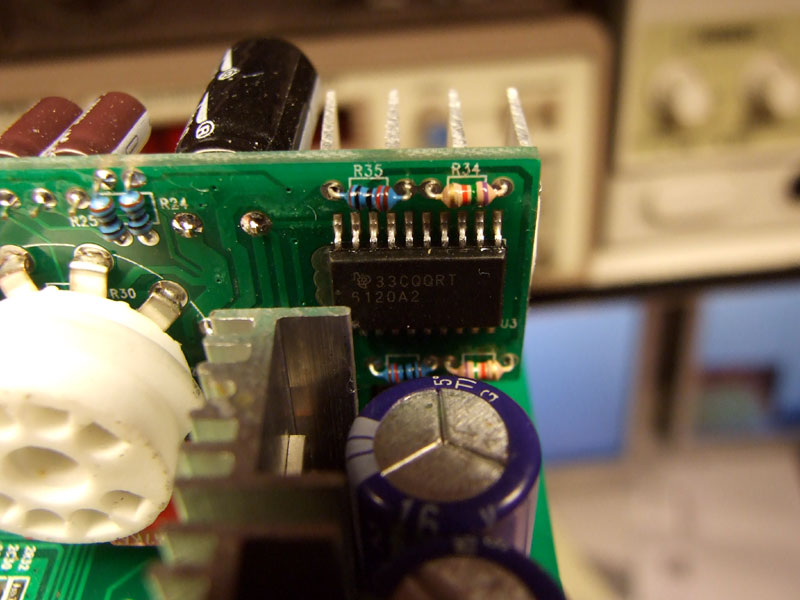

Hörlurs utgången drivs av en hörlursförstärkar kretsen, Texas Instrument 6120A[R4] (Samma krets som används i Breeze Audio CM6631A) - Tillslag av förstärkar kretsen är fördröjd via ett litet relä. (Skyddskrets saknas)

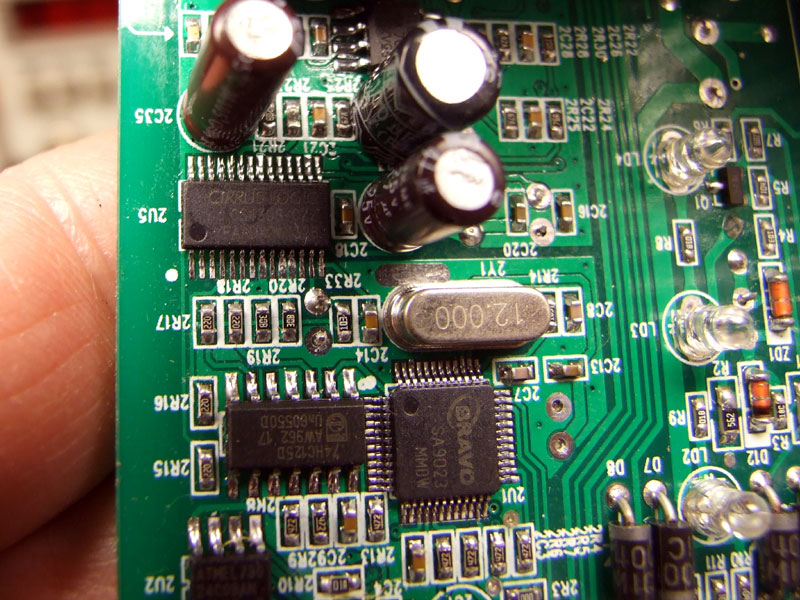

USB mottagare + DAC krets / Hörlursförstärkar krets

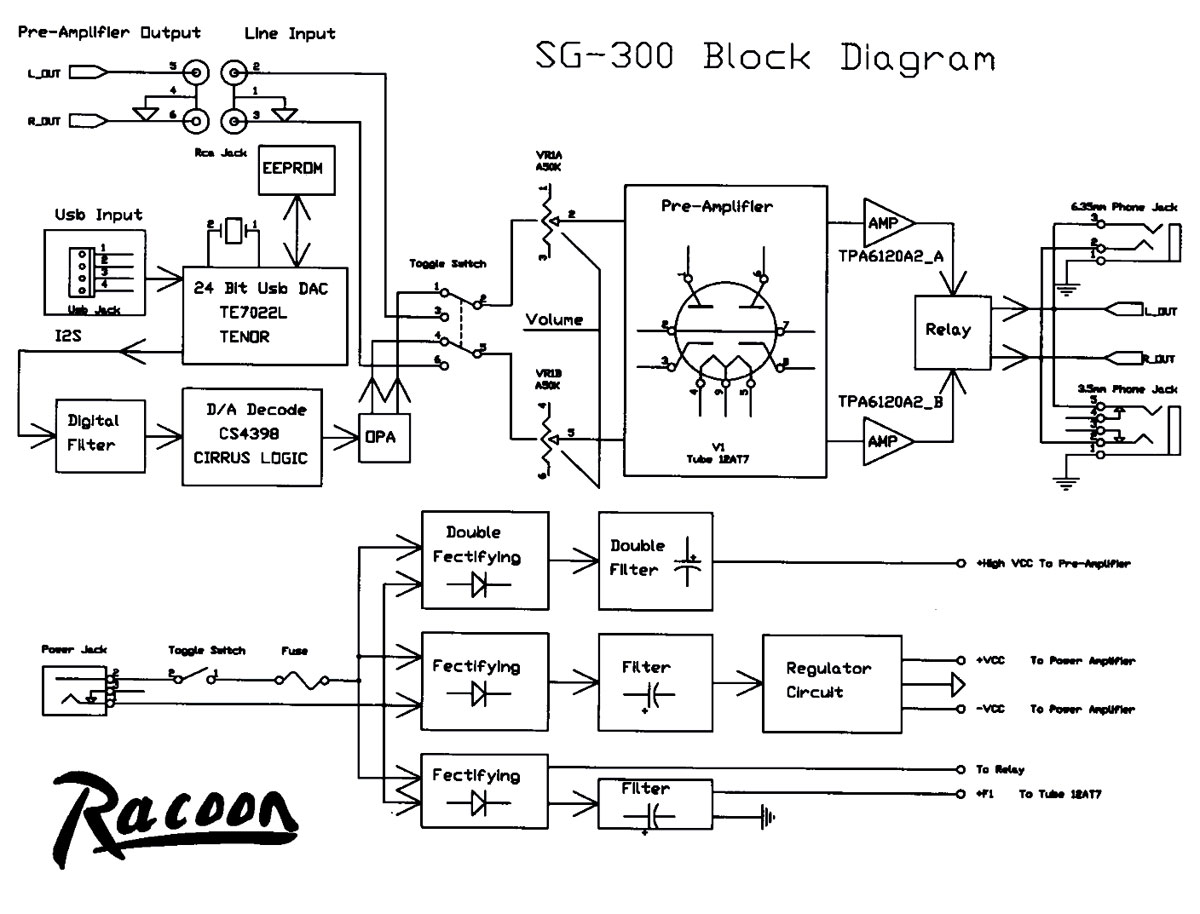

När man studerar block chemat för enheten kan man bl.a. notera att den ursprungligen är konstruerad för TENOR TE7022L USB mottagare, det borde innebära att BRAVO SA9023 är hårdvaru kompatibelt med TE7022L, antagligen en kopia? eller något väldigt likt. Att sedan skriva modell beteckningen 'SA9023' är nog ett försäljningstrick! (Samma som ESS SABRE SA9023 DAC shipet!)
Block schema
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
Länkar / Referenser:
[R1] Datablad för BRAVO SA9023 USB Mottagare 2,9Mb fil i .pdf format
[R2] Datablad för Cirrus Logic CS4398 DAC krets 767Kb fil i .pdf format
[R3] Datablad för TI TPA6120A2 Förstärkar krets .pdf format
[R4] Användar manual för RACOON SG-300 398Kb fil i .pdf format
[R5] Högupplösta testfiler i .FLAC / DSD format @ http:2l.no
