'DIY projekt'
Lågimpedanskabel - 'SEVEN'
|
Projekt 10
|
INDEX
Senast uppdaterat
2011.06.22 Tillverkar två par 'SEVEN' kabeln med svart kabelstrumpa, det ena paret ska ner till en kompis i Umeå för test.

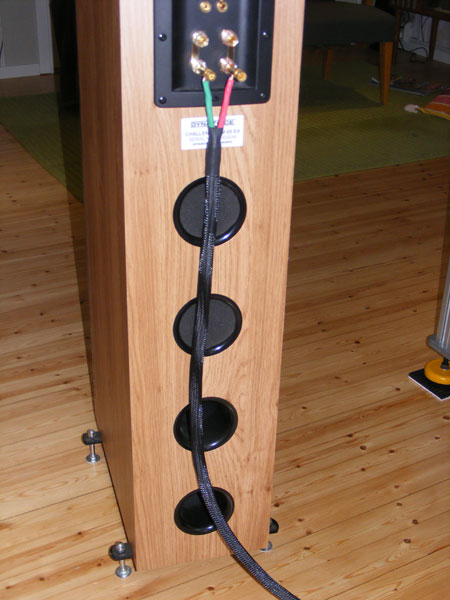

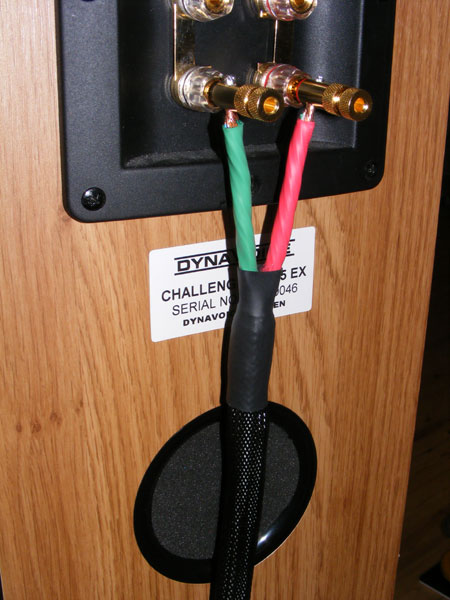

Svart 'SEVEN' kabel färdig och inkopplad och testad
2011.06.16 Nu har vi fyra par 'SEVEN' kablar ute för utvärdering. Har överlag bara positiva rapporter, vi har konstaterat att slutstegen går betydligt varmare med 'SEVEN' kabeln, det beror antagligen på att kablarna fungerar som tänkt - Grundtanken är att slutsteget ska få
en jämnare / anpassad last för att generellt kunna lämna 'optimalt' (Läs MERA!) med ström i hela frekvens spektrat och hela tiden. Om kabeln
gör det den ska, så borde en 'bieffekt' vara just att slutstegets transistorer lämnar mera värme. Mera ström innebär förenklat mera värme.
2011.06.08 Tillverkar ett par 'extra' kablar då jag har lånat ut våra första kablar för 'utvärdering'
Kompisen 'Hazze' testar kablarna på sin anläggning: CD-Spelare PS3 / ONKYO TX-SR307 / Fronthögtalare: Dynavoice DF-5 / 'Original' Högtalarkablar:
Supra Classic 2,5 mm² alt. Jentech Sky 2,5 mm² - En första provlyssning 2011-06-08:
2011.05.24 Har nu provlyssnat hela helgen. Anläggning: SACD/CD Yamaha DVD-S1800 / NAD 306 / NAD 2400 / Fronthögtalare: Dynavoice M-65 EX / 'Original' Högtalarkablar: NoName 4 mm² alt. Crystal smoke 2,5 mm² - Första intrycket: Kopplade in kablarna, Bytt tillbaka till std. kablar, bytt igen och igen. Kablarna fungerar helt klart. Skillnaden mellan std. kablarna och 'Seven' förvånar mig något. Har tidigare skrivit ganska syrliga kommentarer, och inte så lite nedsättande om detta med att höra skillnad på olika kablar, men nu sitter man här!? Vad är detta!? - Har låtit några kompisar genomgå 'blindtest' - Varpå jag genast blev beskylld för att 'göra nått' annat än att bara byta kablar. Kompisen fick göra bytet själv vid nästa test för att jag inte skulle 'göra nått' som sagt... Skillnaden förvånar positivt!
Hela ljudbilden lyfts, mera detaljer, mera nyanser, mera driv, kort sagt: Allt! - Vi spelar bl.a. 'Dire Straits / Money for Nothing', 'Norah Jones / Come Away With Me' (SACD), 'Infected Mushroom / Classical Mushroom'
Notera!
Här följer samma notering som för 'LTS' kabeln som vi tidigare har lekt lite med. Lågimpedanskablar är aningen 'speciella'
och kan INTE användas till alla högtalar / förstärkar kombinationer. Om förstärkaren har möjlighet att anpassas till den tillkopplade lasten så ska denna ställas på ett värde över 8ohm, 'HIGH' eller motsvarande.
Förstärkare som inte har denna möjlighet och samtidigt har känsliga skydds kretsar kan i mindre lyckade kombinationer helt enkelt 'flippa' ur.
En lågimpedanskabel med Zo på 8-10ohm är givetvis helt olämplig om högtalarens karakteristiska impedans är 6ohm eller mindre.
|
Vår tanke är att använda kabeln till våran NAD 'Retro' HiFi-Stereo - Slutsteget NAD 2400 inställt för last över 8ohm 'HIGH' - Högtalarna
'DYNAVOICE Challenger M-65 EX' med karakteristisk impedans 6-8ohm (Enl. tillverkaren)
Inledningsvis så är detta första omdömmet: Kabeln fungerar som tänkt, slutsteget verkar att kunna leverera mera dynamiskt. Detaljer i mellenregister/lågdiskant framträder tydligare, även i stycken/musik med väldigt kraftiga bas inslag. Vi upplever även att basen får lite mera detaljer. Återkommer a.s.a.p. med lite jämförande tester...

Kabeln helt färdig
2011.05.22 Nu är även den andra kabeln tillverkad, med kabelstrumpa och kabelskor. Allt på plats och inkopplat. Nu är det bara att lyssna, lyssna, lyssna...

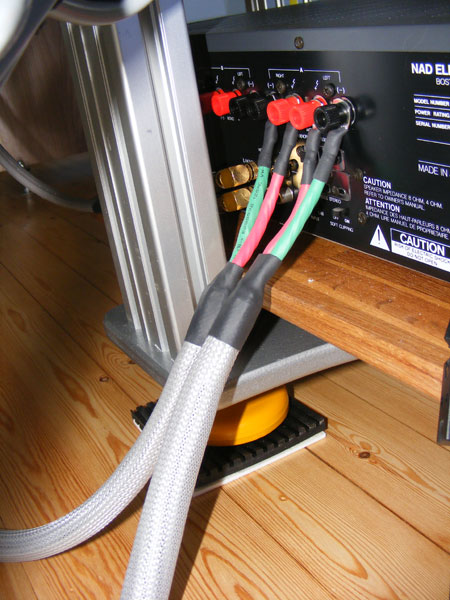

Kabeln helt färdig och inkopplad
2010.05.18 Kablarna (Nästan) färdiga, kablarna är just nu bara hopsatta lite provisoriskt med buntband för att provar under kvällen.

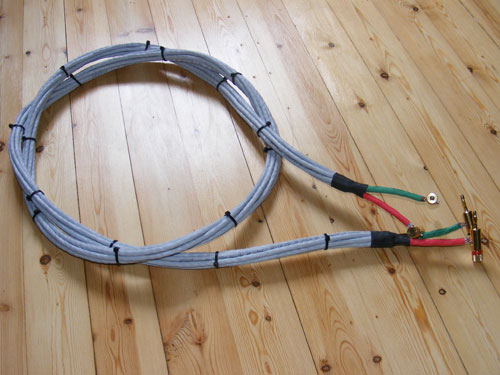

Kabeln färdig för att provas
Detta är helt klart en 'seriös' kabel, har lite problem att få dom att ligga bra (Ganska styva grejer)
- Tror dock att dom kommer att bli lite smidigare när kabelstrumpan är på plats, då kommer dom enskilda kablarna att kunna röra sig lite i förhållande till varandra, med buntband är dom nu 'låsta' mot varandra.
Tillverkning
Själva tillverkningen av kabeln är ganska enkel, enda svårigheten är att det blir ganska många trådar att hålla isär. Tips: Kontrollmät innan du löder ihop 'buntarna'
Sju kablar med åtta ledare blir totalt 56st ledare på 0,25mm² vardera. Totala ledningsarean är hela 14mm² - Hälften av ledarna är 'plus' ledare och andra hälften 'minus' ledare, det ger en ledningsarea på 7mm²

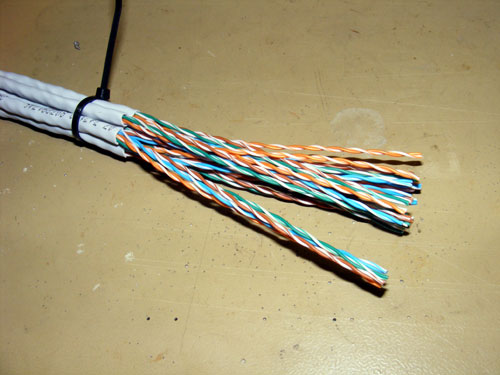

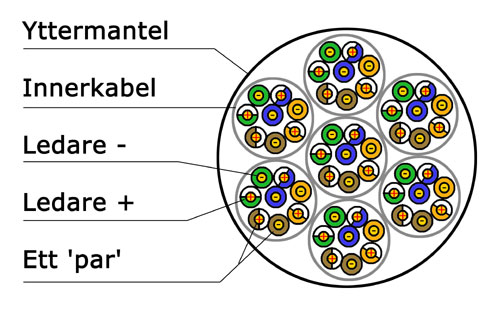

Skiss - Kabel i genomskärning / innerkablar avmantlade
Skissen ovan visar hur dom sju kablarna buntas ihop och hur dom enskilda ledar paren ligger i respektive kabel.

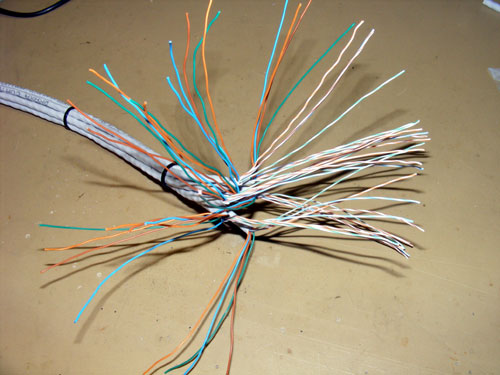

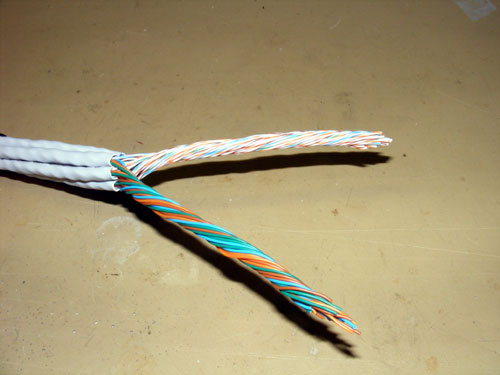

Partvinnade ledningspar uppdelade / Plus & Minus ledare i var sin 'ledningsbunt'
Använder en ledare i varje par som 'minus' respektive 'plus' ledning. Efter att dom enskillda ledarna har tvinnats upp läggs alla 'vita/färgade' ledare ihop till varandra för att utgöra 'plus' ledare, gör samma med dom 'helfärgade' ledarna, dom används som 'minus' ledare.

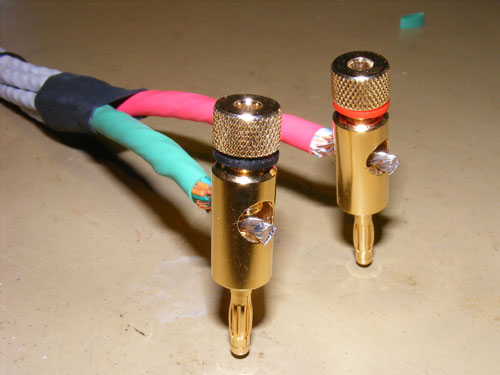

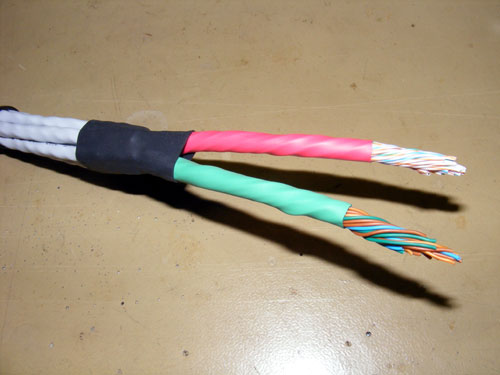

Plus & Minus ledare med krympslang / Plus & Minus lödda och med banankontakter
Om man undersöker en cat.5e kabel lite närmare ser man att det Orange och det Bruna paren är något tätare tvinnad, och det Blå och Gröna paret något glesare. Vi tror nu inte att detta ska ha någon betydelse för våran användning. TNT-Audio.com / Scott Faller [R4] har en bra sida som behandlar olika aspekter vid användning av cat.5e kabel som högtalarkabel.
2011.07.01 Har hittat / undersökt en kabel som har alla paren tvinnade på samma sätt, ABBNK UTP Flame ret. IEC 60332-1 75°C 4x2/0,5 ISO/IEC 11801 / EN 501173 CATEGORY 5 3P-VERIFIED, ABB P/N 790841 PROD.NO 844303/2 -
Men den är lite svår att få tag på, tillverkas inte längre...
Tekniska data
Vi har försökt att beräkna kabelns karakteristiska Impedans
Notera! Beräkningen ovan tar inte hänsyn till reaktiva komponenter (Rj+Cj)
Zo = Karakteristisk Impedans (Beräknad), L = Induktans, C = Kapacitans
Vi använder kabel 'DRAKA COMTEQ UC300 24' alla data hittar du här nedan.
============================================================================
Tekniska data / Färdig kabel
============================================================================
Kabel längd (Std) ................................. 2,5 m
Ytterdiameter ..................................... ~17 mm
Yttermantel ....................................... Flätad kabelstrumpa (PE)
Silvergrå / Svart
Kontaktering ...................................... Bananstift / Gaffelkabelsko
Bananstift / Kontaktstift
Antal ledare (Totalt per kabel) ................... 56 st
Ledar area (Per ledare) ........................... 0.25mm²
Antal ledare (Per lednings bunt) .................. 28 st
Ledningsarea (Per lednings bunt) .................. 7 mm²
Resistans (per ledare/DC/Beräknad) ................ 0,034 ohm
Kapacitans (2,5m kabel/DC/Uppmätt) ................ 46 nF
Inductans (DC/Upmätt) ............................. 0,003mH (3,03 uH)
Karakteristisk Kapacitans / Zo (Beräknad) ......... 8,11-10,2 ohm
Max spänning över ledare (plus till minus) ........ 75 volt
Max ström över ledare (plus till minus) ........... 14 Ampere
(Motsvarar 1,05kW)
Test voltage between cores (DC, 1 minute) ......... 1000 Volt
Allt material i kabeln Uppfyller ROHS direktivet.
Flammskydd enl. UL94 V2, FMVSS 302 Type B
============================================================================
Tekniska data för kabel DRAKA - UC300 24 Cat.5e U/UTP
============================================================================
Characteristic impedance @ 100 MHz ................ 100 ohm ± 15
Nominal characteristic impedance @ 100 MHz ........ 100 ohm ± 5
DC-Loop resistance ................................ <= 0.192 ohm/m (192ohm/km)
Propagation speed ................................. 0.69 c
Propagation delay ................................. 0,67-0,87 ns/m
Delay skew < 100 MHz .............................. < 0.20 ns/m
Capacitance at 800 Hz ............................. 48 pF/m
Inductance ........................................ 525 nH/m
Cutoff frequency .................................. 50323 Hz
Max tensile load, during installation ............. 100 N
Wire size ......................................... AWG-24 (0.205 mm²)
Insulation thickness .............................. 0.245 mm (Single core)
Insulation thickness .............................. 0,9 mm (Cable)
Maximum current per conductor ..................... 0.577 A
Temperature operating ............................. -20 to +60 °C
|
Datakabel 'DRAKA COMTEQ UC300 24' - Datablad
Kostnader / Budget
Det är rellativt dyrt att tillverka den här kabeln, bara själva ledarna kostar minst 800kr inkl. frakt och moms för 2st 2,5 meter långa kablar.
Om man dessutom vill ha snygga kablar så kostar kabelfläta / krympslang och kontakter nästa lika mycket.
Men man blir genast lite gladare:-) när man konstaterar att motsvarande kablar lätt kostar minst det dubbla om man ska köpa fabrikstillverkat...
Kostnader för en(1) kabel 2,5m längd
============================================================================
BILTEMA.se 35072 krymphylsa 8mm röd
BILTEMA.se 35073 krymphylsa 10mm blå
BILTEMA.se 35072 krymphylsa 20mm svart 20,50 kr
Elfa 55-737-20 Kabel 17,50 17,50 kr 306,25 kr (+moms)
KJELL.com 57010 Strumpa 20mm (149kr/5m) 2,5 45,90 kr 74,50 kr
BILTEMA.se 35753 Banankontakt 10mm2 Par 29,90 kr 29,90 kr
BILTEMA.se 674015 Ringkabelskor 6-8mm2 2 3,00 kr 6,00 kr
Summa .................................................................. 437,15 kr
(Exkl. frakt och moms)
============================================================================
|
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
Länkar / Referenser:
[R1] Wikipedia.com - Om 'Speaker cables' Resistance/Inductance/Capacitance/Impedance
[R2] Speaker Wire A History - by Roger Russell (Läsvärt!)
[R3] 'Triple T' ett Cat.5e kabel projekt - TNT-Audio.com Author: Scott Faller
[R3] Resonemang och tips om Cat.5e kabel - TNT-Audio.com Author: Scott Faller
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
