DIY Audio kabel med Polarisering av Dielectrum 72V BIAS Injektor för laddning / polarisering |
|
INDEX
Senast uppdaterat
2013.09.10 Kör nu med DIY Injektorer. Mera om BIAS injektor bygget -->Här!
DIY BIAS Injektor
|
2013.08.03 Provlyssnar på kablarna för första gången, dom fungerar i.a.f. - Har inte möjlighet att koppla in dom i mitt 'ordinarie' lyssningsrum p.g.a. lite ombyggnationer. (Skruvar bl.a. upp lite dämpning i taket)
Använder följande utrustning:
- PC-Dator med FooBar2000, ASIO4ALL och ljudfiler i .flac format
- AUNE X1 DAC kopplad till USB (48Kb/16Bit)
- S.M.S.L SA-S1 - TRIPATH TA2020 mini förstärkare
- Dynavoice Challenger S-5 EX Högtalare

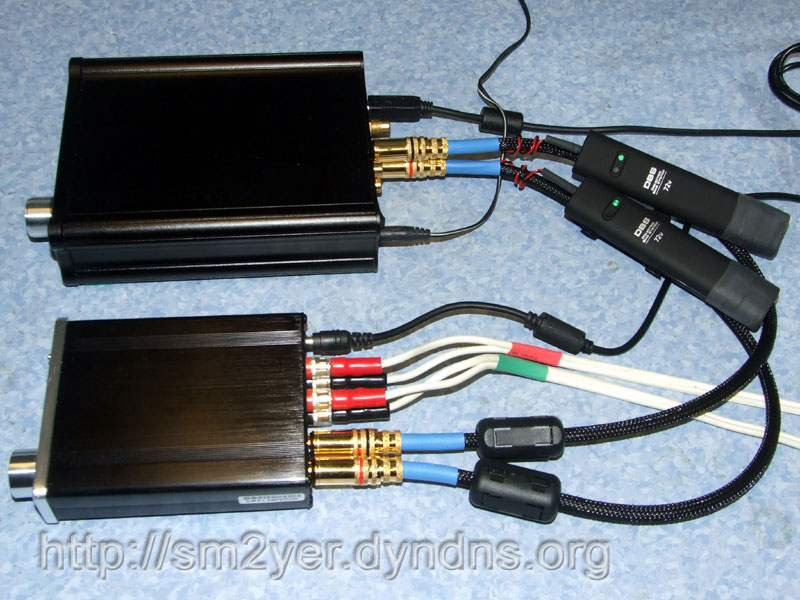

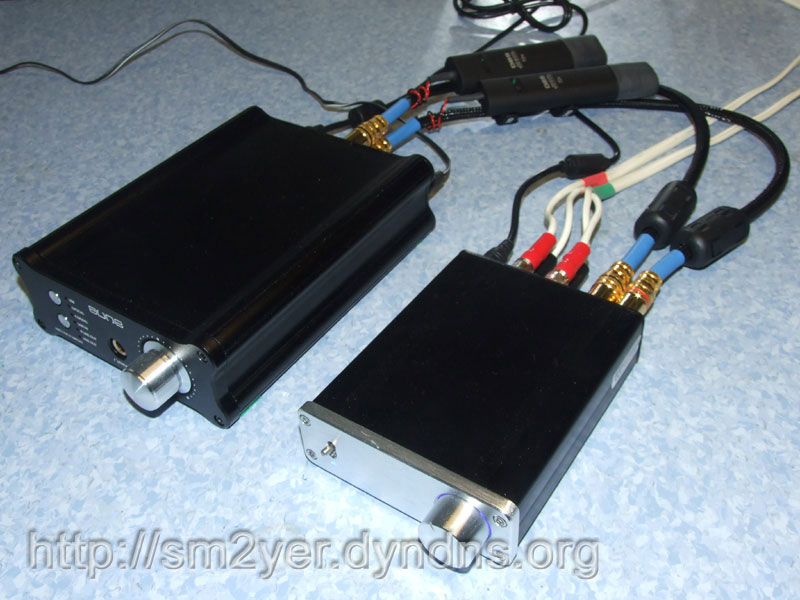

Prov uppkoppling
Växlar tillbaka och provlyssnar med mina halv hyffsade standard kablar, dom är tillverkade av vanlig KTV Coaxial kabel. Växlar tillbaka till BIAS kabel, provlyssnar (Kör samma ljud filer och nivåer) - Växlar tillbaka en gång till, provlyssnar mera.
Främst diskanten framträder tydligare, vet inte om diskanten höjs i nivå? - Tror snarare att en tydligare sepparation av instrumenten gör att man hör 'mera' just i övre mellanregistret och i diskanten p.g.a. att där pågår mera än i övriga spectrat.
Ska försöka att koppla in 'nått' för att kunna lyssna på kablarna via hörlurar, tror att det blir lättar att urskilja förändringar då, återkommer med mera lyssnings intryck a.s.a.p.
|

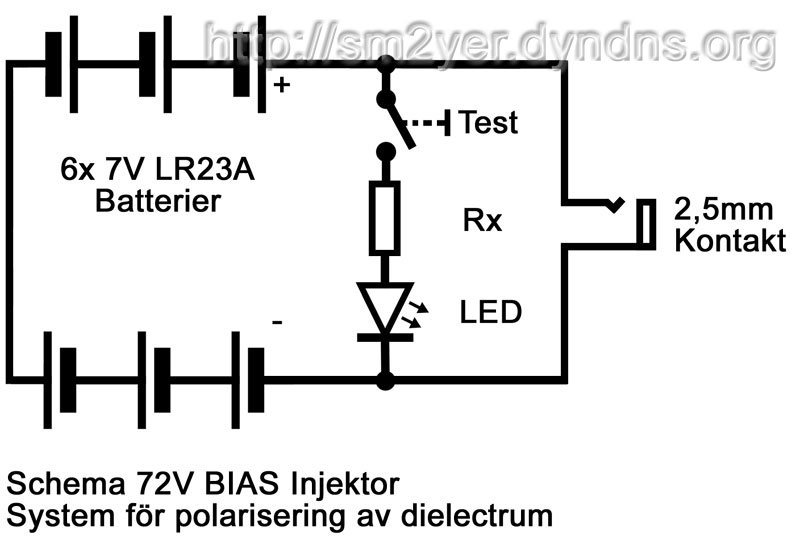

2013.08.01 Påbörjar tillverkning av en egen 'DIY BIAS Injektor' - Ska användas för polarisering av signal eller högtalar kabel, krets schema framgår av skissen nedan. Kretsen är inte direkt komlicerad, använder 6st LR23A batterier inköpta på kjell.com[L2] - När dessa läggs i serie får man 6x7 = 72Volt.
Rx är ett förkopplings motstånd för lysdioden, värdet av Rx är beroende på lysdiodens märk spänning / ström förbrukning. (Beräknas enkelt med ElectroDroid)
Batterierna används endast för att 'polarisera' isoleringen, kretsen drar i praktiken ingen ström. Kommer därför att skippar 'Test' knappen och lysdioden, batterierna kommer ändå att hålla i åratal. (Tar antagligen slut fortare om man testar batterierna i tid och otid...)
Mera om BIAS injektor bygget -->Här!
2013.08.01 Provar kablarna med 'AudioQuest' DBS-72V injektorer, dessa är inhandlade via eBay.com[L1]

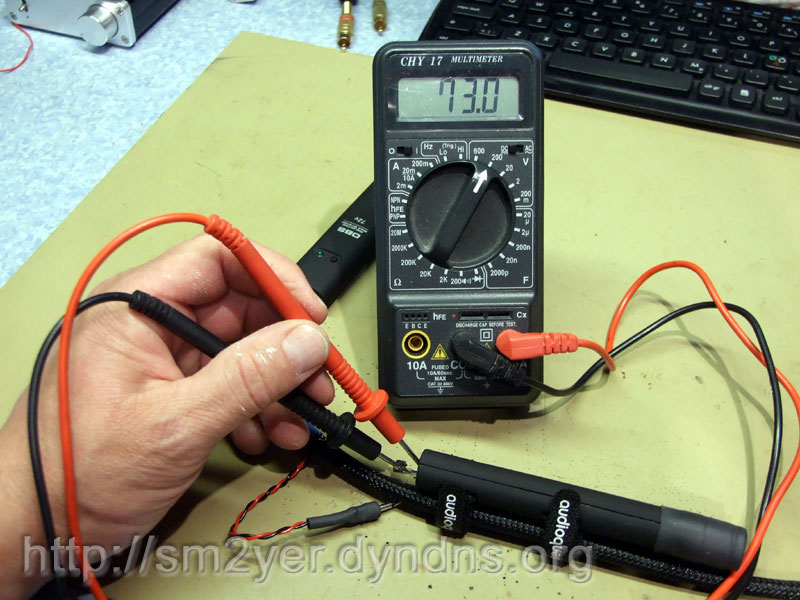

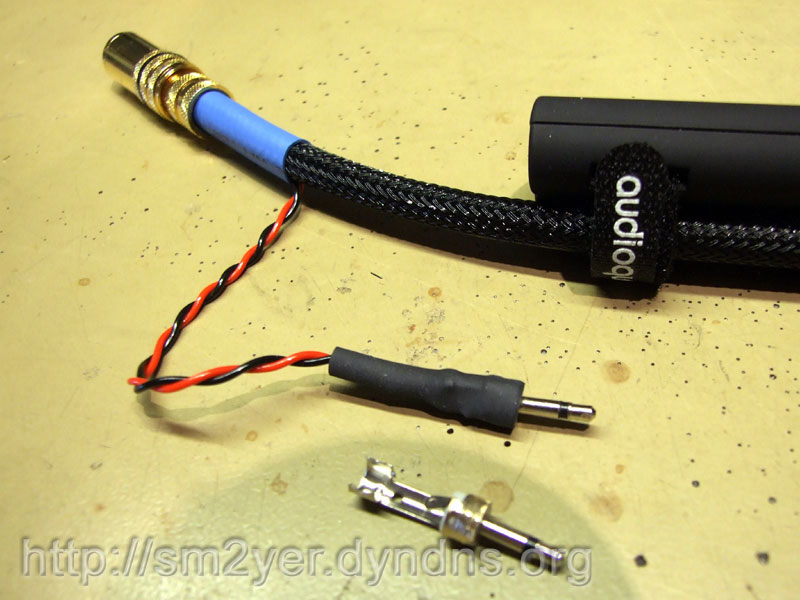

2,5mm hane / Provmäter spänning

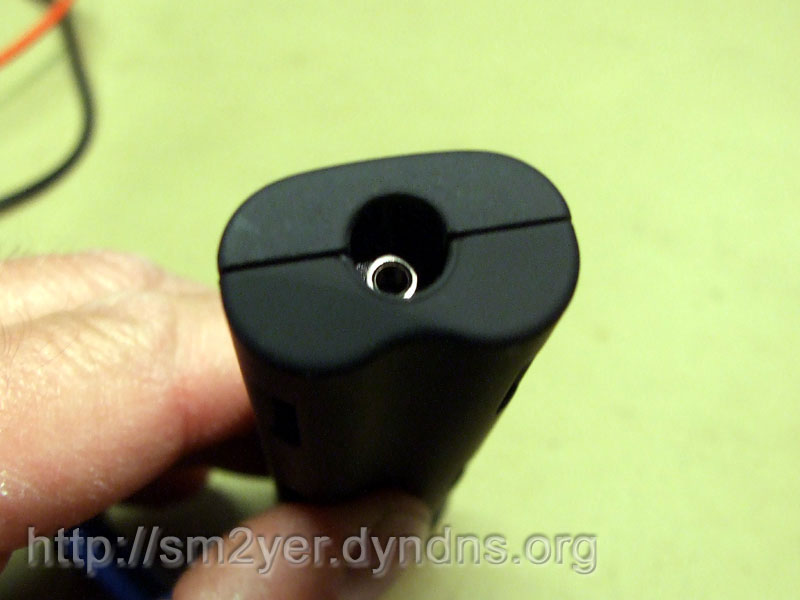

'AudioQuest' DBS-72V Injektorerna (Batterilådorna) har en 2,5mm 'mic' (mono) anslutning i ena änden, plus (+) kommer ut på mitt stiftet. Anslutningen är försänkt ca. 4mm varför 2,5mm proppen måste modifieras något.

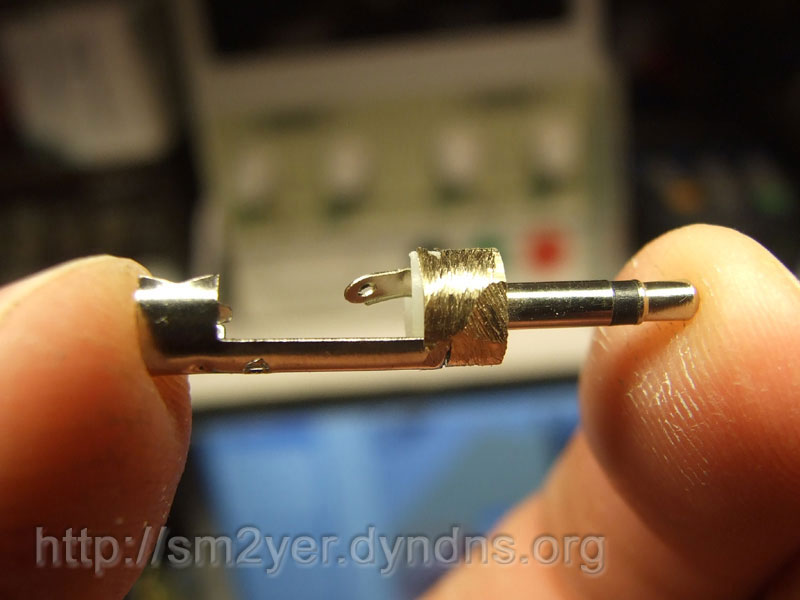

Slipad kontakt / Kontakt före & efter lödning
Avlägsnar plast höljet och slipar ner diametern på mässings förskruvningen till 6,5mm - Efter lödning isoleras kontakten med krympslang.

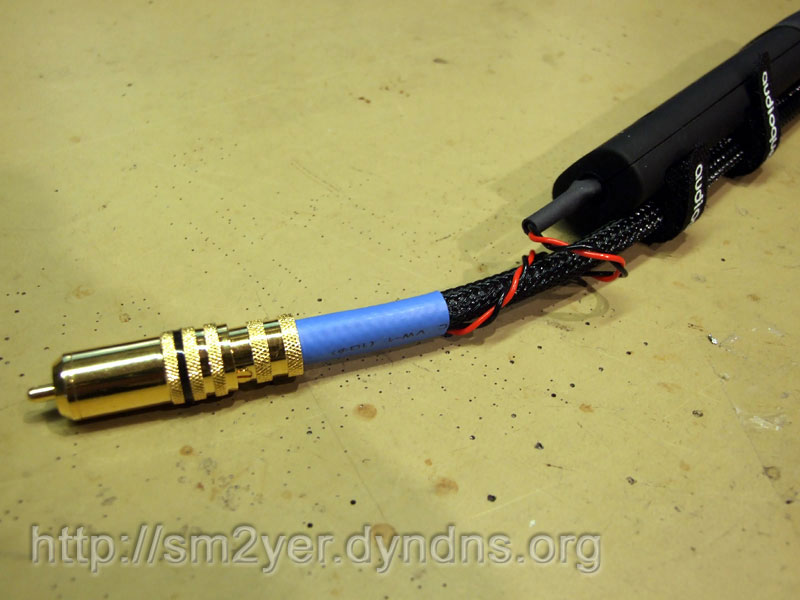

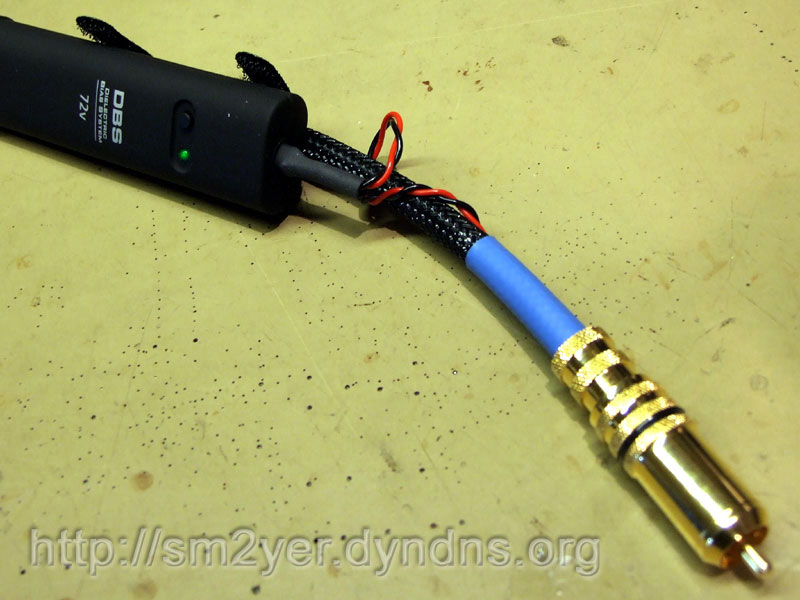

Klart!
Beskrivning
Dielectrum[R1] är 'isoleringen' som placeras mellan två ledare, effekterna av att 'polarisera' eller 'ladda' isoleringen / dielectrum har varit kända mycket länge.
(William Whewell[R2] 24/5 1794 – 6/3 1866)(Michael Faraday[R3] 22/91791 – 25/8 1867)
Hittar bl.a. ett patent som beskriver praktisk användning av 'polarisering' på coaxial kabel
'US PATENT' US5307416[R4] (Demian T, Martin 1994) samt
'US PATENT' US7126055[R5] (William E, LOW, Richard Vandersteen 2006)
Demian T, Martin refererar i sin patent ansökan till ett flertal liknande ansökningar daterade från 1973, 1983, 1985, 1986 och 1990 vilket borde innebära att mer eller mindre fungerande tillämnpningar har funnits en längre tid.
Enkelt utryckt, man lägger in en 'extra' dedikerad ledare för att påföra en i förhållande till signal nivå rellativt hög likspänning (Bör vara över 36Volt) - Spänningen får dom fria elektronerna i dielectrum att 'rada upp sig' i en förutbestämd riktning, effekten av detta är minskad elektrisk påverkan av audio signalen.
1. BIAS Kabeln ger minskad / utjämnad fördröjning p.g.a signal återkoppling till dielektrat i kabeln, detta reduserar fasfel i signalen.
2. Genom att 'ladda' dielektrat med en konstant hög spänning förhindrar BIAS Kabeln att signalen avger energi till dielektrat, energi som kan störa signalen genom s.k. elektriskt eko.
3. Den höga BIAS spänningen förhindrar även att audio signalen påverkas av externa elektromagnetiska fält (RFI)
Kabel uppbyggnad
En 72V BIAS Injektor - Används för att Uppgradera en bef. signalkabel / högtalarkabel, eller som här vid nytillverkning av en egen kabel (DIY) - Drifts tid för en omgång batterier (6x LR23A per kabel) är drygt ett år.
En par färdig kabel med BIAS Kablar kostar normalt ca: 1400kr eller mera, en DIY lösning kostar bråkdelen av detta - Efter montering skall kabeln 'laddas' 24-48timmar för att systemet skall fungera till fullo.
DIY Signal kabel

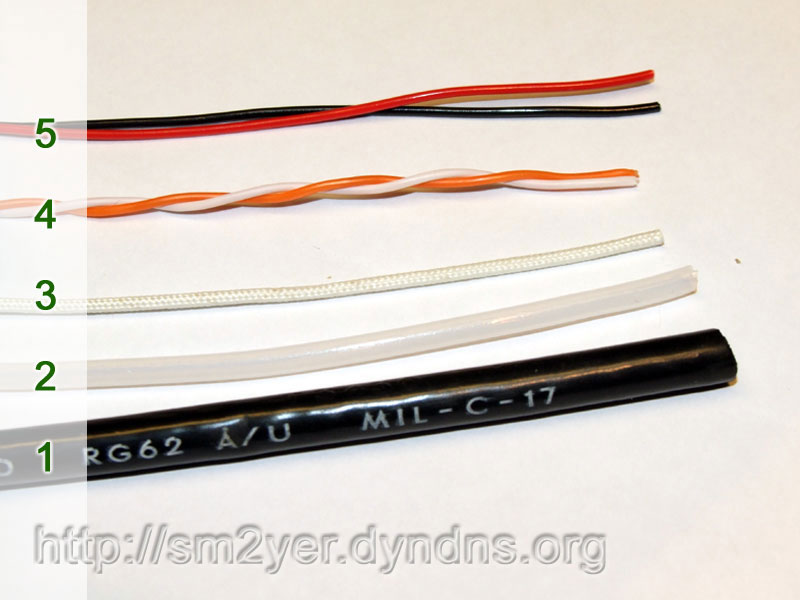

I mitt första försök bygger jag 2st 50cm långa kablar, använder följande material, se bild nedan:
- 1. RG62 / 92Ω Coaxial kabel
- 2. PTFE Isolerslang, Ytter Ø3,1 / Inner Ø2,4mm
- 3. Silkes isolering 200° / 1200V
- 4. 1st Homogen BIAS-ledare 25AWG Ø0,46mm
- 5. 2st anslutnings ledningare RÖD/SVART 25AWG Ø0,46mm
- Mittledaren från coaxial kabeln (23AWG, Koppar på stål)
- 2x RCA Kontakter med chuck låsning
- Flätat ytterstrumpa (NYLON/PET)
- Krympslang Ø10mm
Material / RG 92Ω Coaxial kabel

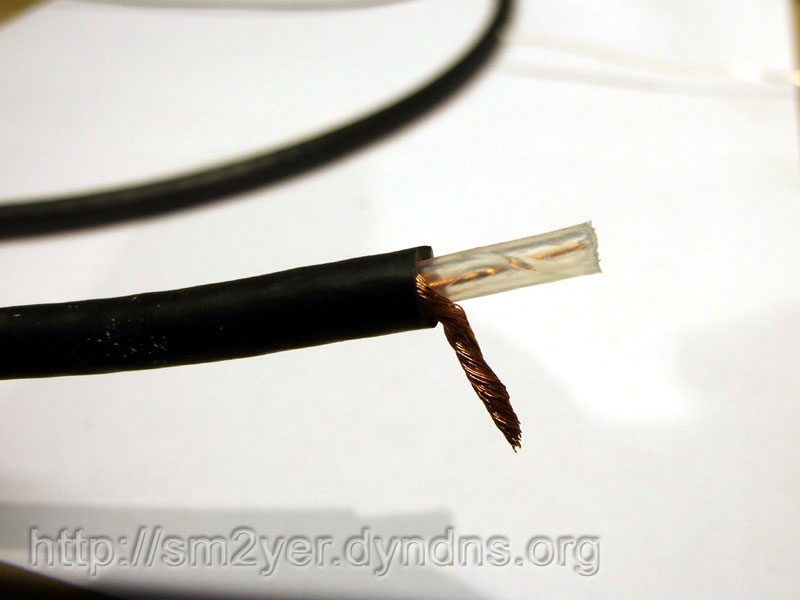

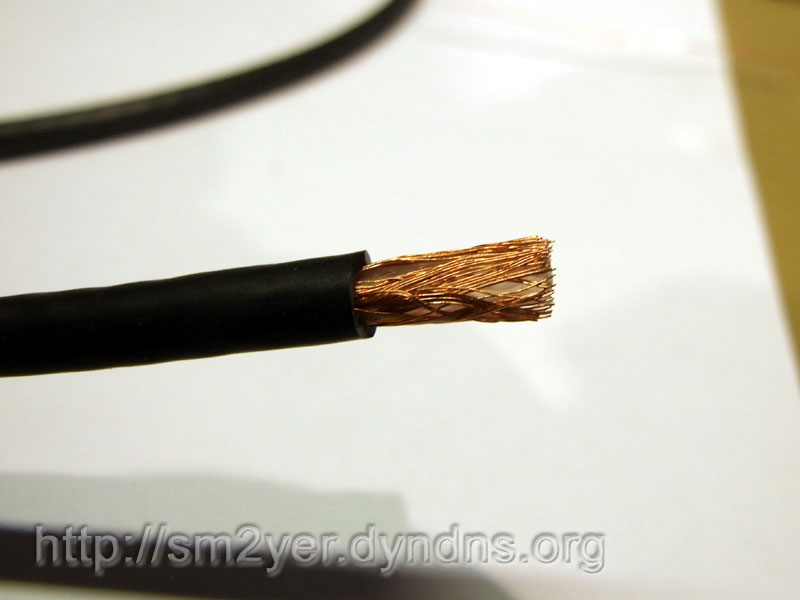

Kapar upp coaxial kabeln i 2st 50cm längder, skalar ytter höljet ca: 15mm i varje ände. Delar upp skärmfläten och tvinnar ihop / viker skärmen lite bakåt.

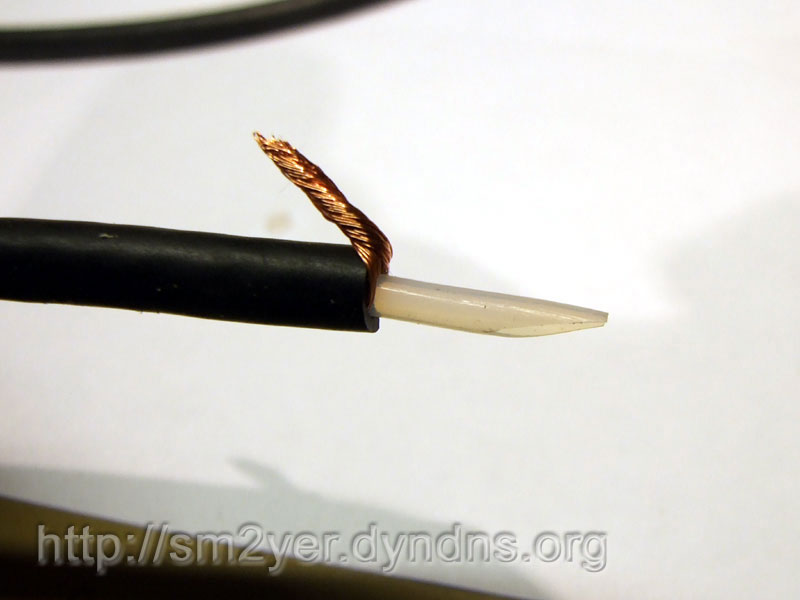

Coaxial kabel med original dielectrum / Med PTFE slang
Drar ur original dielektrat och mittledaren med hjälp av en platt tång och lagom mycket kraft (Gick lite tungt i början) - Trär in PTFE isoler slangen, formar änden som ska igenom lite sned (Se bild ovan) för att den ska gå igenom lite lättare. PTFE slangen kapas därefter till sin rätta längd, ska sticka fram ca 5-7mm i vardera änden.

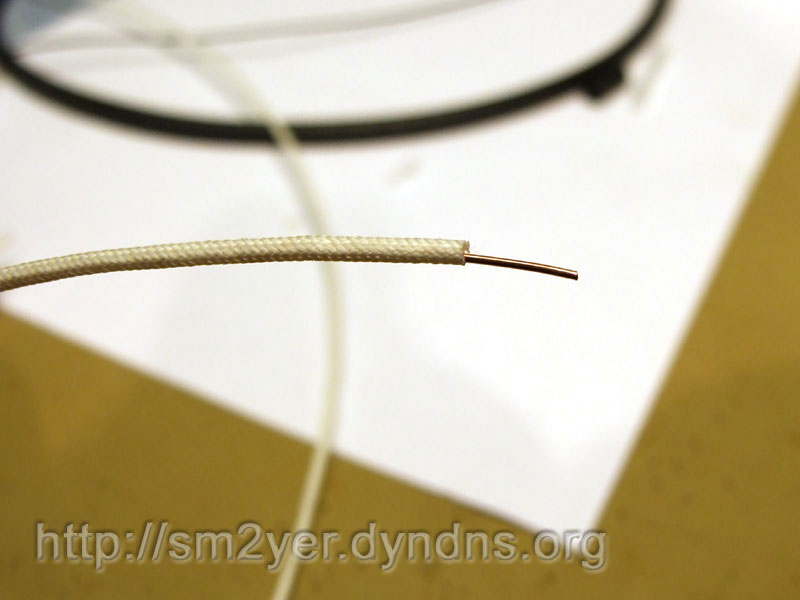

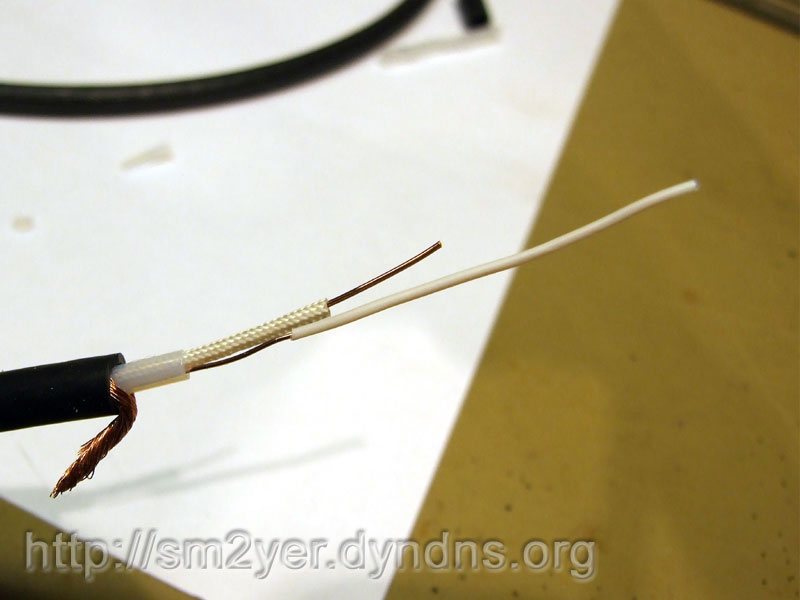

Silkes isolering med mittledare / alla ledare nästan på plats i PTFE slangen
Trär in original mittledaren i silkes isoleringen, skalar BIAS-ledare (25AWG), lämnar några centimeter av isoleringen i ena änden, kapar BIAS-ledaren så att den oisolerade delen är något kortare än PTFE slangen.
Lägger ihop BIAS-ledaren parallellt med silkes isoleringen / mittledaren. Trär in BIAS-ledaren / silkes isoleringen / mittledaren i PTFE slangen, alla på samma gång.

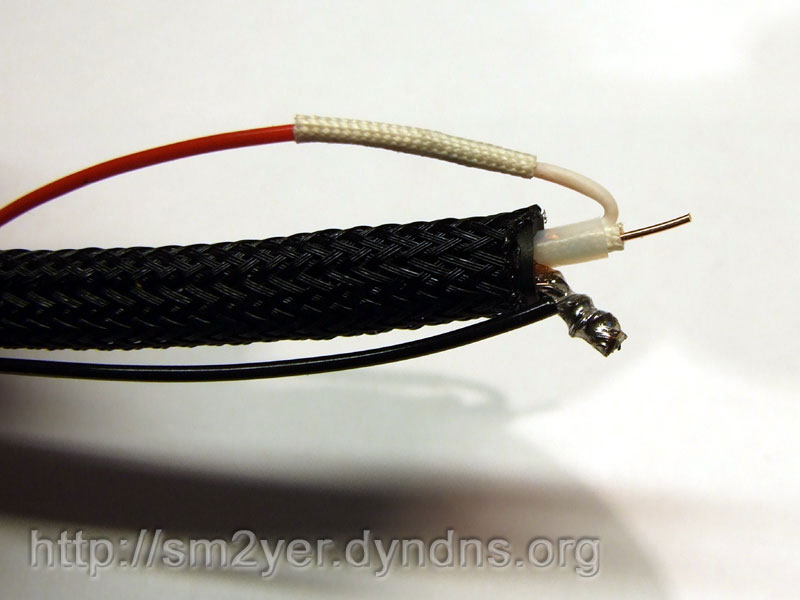

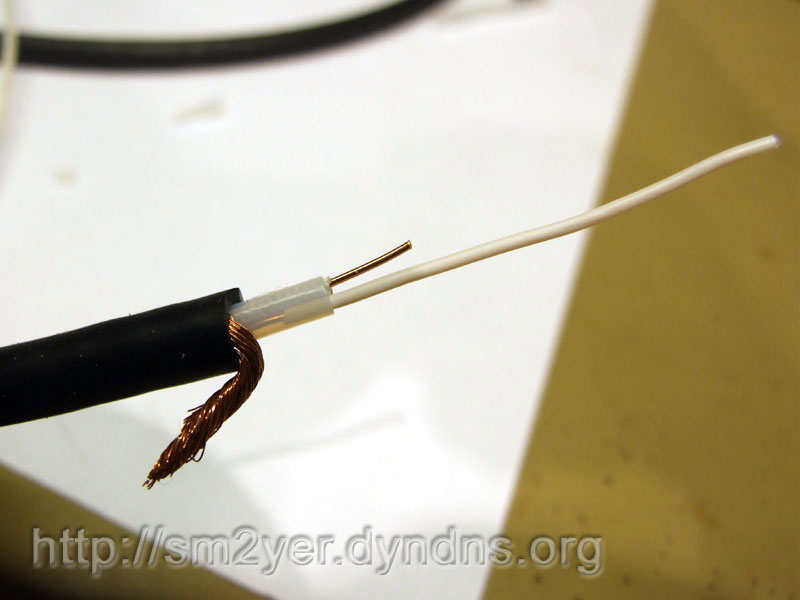

Alla ledare på plats i PTFE slangen / Anslutnings ledare
Drar in ledarna så att: koppar ledarens kvarlämnade isolering stannar just innanför PTFE slangen, mittledaren sticker ut 3-4mm (Se bild ovan)
Kortar av BIAS-ledaren så att den sticker ut ca. 2cm, skalar och löder på den RÖDA anslutnings ledaren, löder ihop den SVARTA anslutnings ledaren med skärmen, kortar av den till ca. 5-7mm (Se bild ovan)
Sätter på en svart nylon/PET ytter strumpa, den görs exakt lika lång som ytter isoleringen
Material / RG 92Ω Coaxial kabel

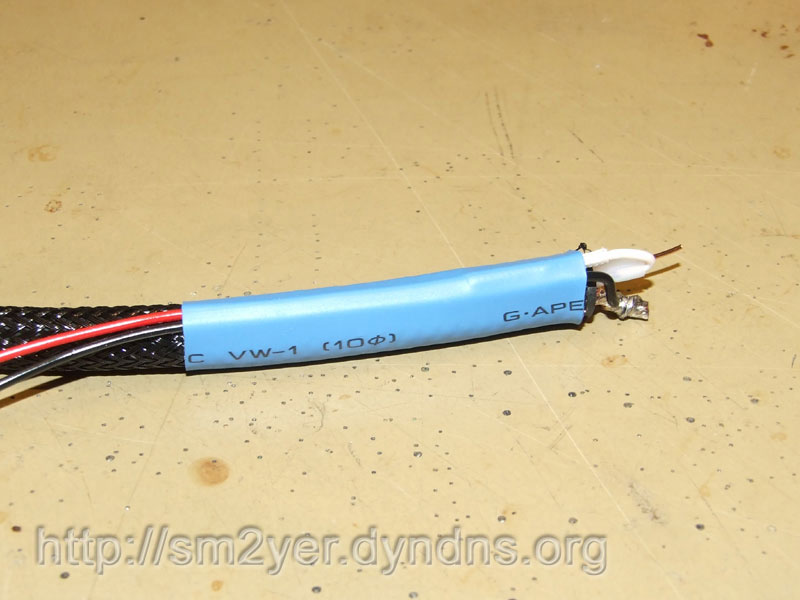

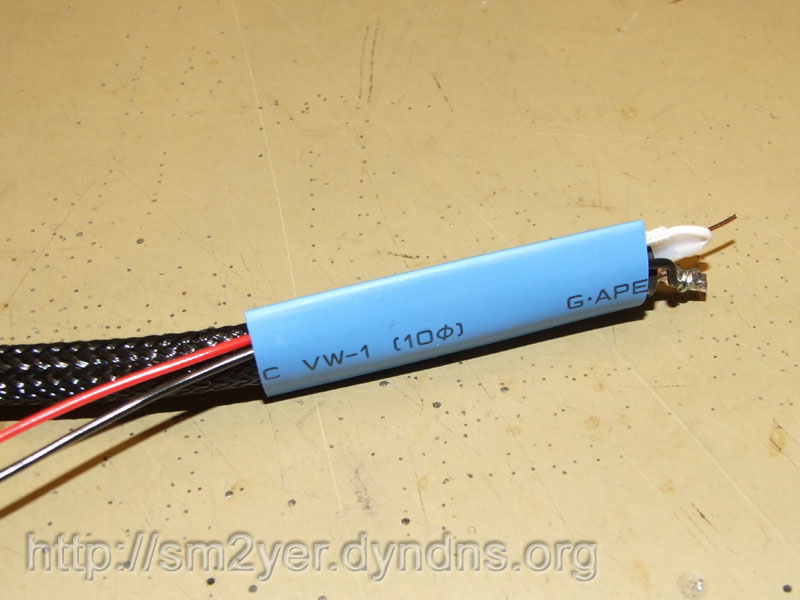

Sätter på och krymper fast en ca. 5cm lång krympslan i varje ände. Ser till att anslutnings ledarna hamnar 'på sidan' så att dessa inte kläms av RCA kontaktens lås skruv.
Material / RG 92Ω Coaxial kabel

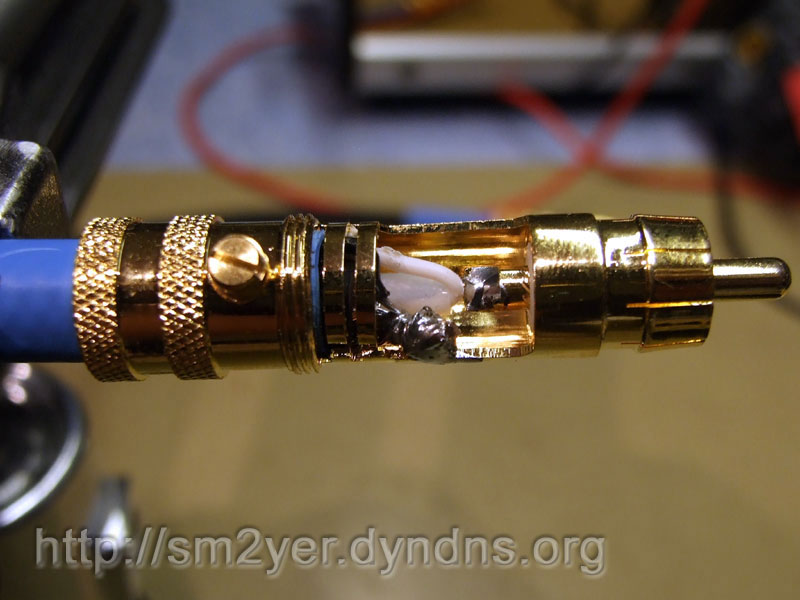

Avslutar med att löda flätan i kanten på öppningen i RCA kontakten, löder även mittledaren. Skruvar lås skruven och skruvar ihop kontakten. KLART!
Tekniska data '72V BIAS System'
=====================================================================
Typ ............................... Audio kabel
Längd ............................. 50cm
Kontakter ......................... RCA m. Chucklåsning
Impedans .......................... 92Ω
Capacitans ........................ 36-40pF
Isolation ......................... 1200V
Mittledare ........................ Cu (OFC) på stål ledare
Skärm ............................. Cu (OFC) dubbelskärm
Dielectrum ........................ Silke / PTFE (Teflon)
Yttermantel ....................... Nylon / PET
BIAS spänning ..................... 72V/DC
Batterier ......................... 6x 12V Alkaliska batterier
10x28 mm / Modell = 23A/LR23A
=====================================================================
|
DIY Högtalar kabel
Att tillverka en högtalar kabel med polarisering av dielectrum är lite svårare, dels saknast vanligtvis skärm, det innebär att även den negativa ledaren för polariseringen måste läggas till.

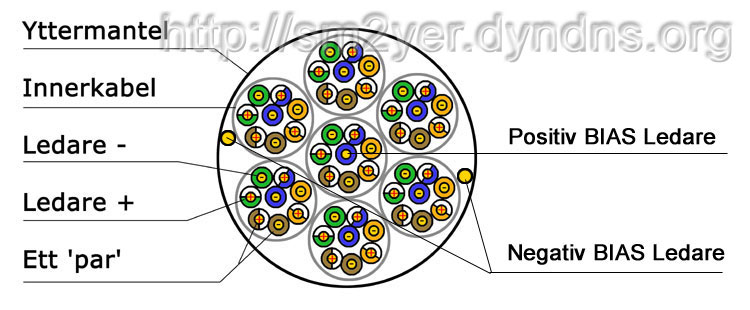

Skiss: SEVEN med adderade BIAS ledare
Jag utgår från 'Seven' kabeln som vi tillverkat tidigare, använder en ledare i den mittersta kabeln (Se skiss) som positiv ledare, lägger in två oisolerade koppar ledare innanför ytter flätan för den negativa polarisationen.
