  • Inledning
    Beställde en liten 'mini' förstärkare direkt från Kina S.M.S.L SA-S1 är byggd runt 'Tripath' (T-Amp) kretsen TA2020.

    Testar förstärkaren ihop med bl.a. en S.M.S.L SD-1955+ DAC från samma tillverkare och Dynavoice S-5 högtalare, kör musik från dator med ASIO4ALL (Går i 96Khz/24Bit) + FooBar2000 och musik i .FLAC format. Signalkablar är std.
    75ohm KTV-Kabel med 'halvhyffsade' phono kontakter.


    S.M.S.L SA-S1 + S.M.S.L SD-1955+ DAC

    Senast uppdaterat
    2014.02.28 Testar nu även en mini förstärkare '
    GUANZO DP-101' - Det är en 2x50W ClassD (Digital förstärkare)

    Har även inhandlat en 'BREEZE AUDIO' 2.1 classD förstärkare med 2x20W stereo + 1x40w subwoofer utgång.

    2013.06.14 Beställde nya (3st) Tripath TA2020-020 kretsar från eBay.com[L1] säljare = 'eleleparts' i 'Mainland China'. Kretsarna kostade 23.80kr (us$3.65) per st (Fri frakt!). Beställde 2013.06.06 och fick kretsarna idag.

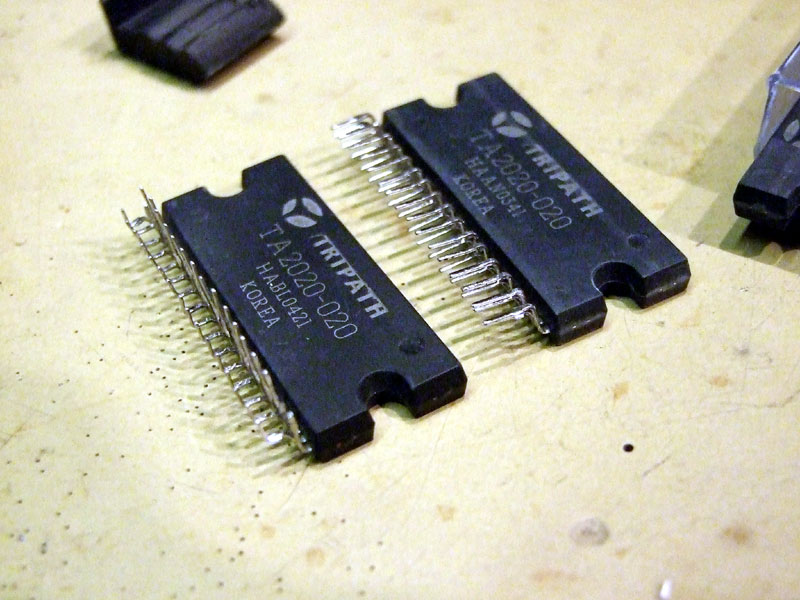

    Ben bockade för liggande/stående montering / TA2020-020 inlödd på plats

    Noterade att jag i hastigheten beställt kretsar för stående montering, bockade om alla ben på en krets, har lite problem med att få i alla ben på en gång, men det går! - Största problemet är med två hål som var svåra att rengöra vid demonteringen. Lödde fast den nya kretsen i SA-S1 förstärkaren utan några problem i övrigt.

    På med lite kisel pasta och skruvade fast kylflänsen, in med kortet i lådan, på med volym ratten, kopplar in och provar. SA-S1 förstärkaren lever igen!!!

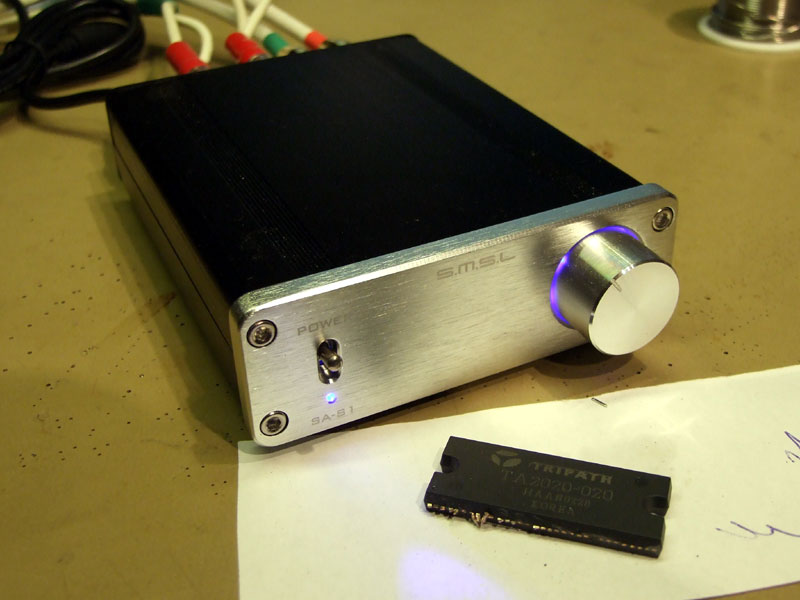

    SA-S1 förstärkaren lever igen!!!

    2013.06.06 Inne i all elekronik finns det ett litet, litet rökmoln. Så länge som rökmolnet håller sig innanför t.ex. en IC krets så fungerar den, men om rökmolnet av någon anledning kommer ut så går IC kretsen sönder!.

    Tripath TA2020 har en massa bra skydds funktioner mot bl.a. överhettning och överström p.g.a. kortslutning på utgångarna o.s.v. - Jag har just 'noterat' att kretsen inte har något skydd mot fel polarisation av spänningsmatningen...

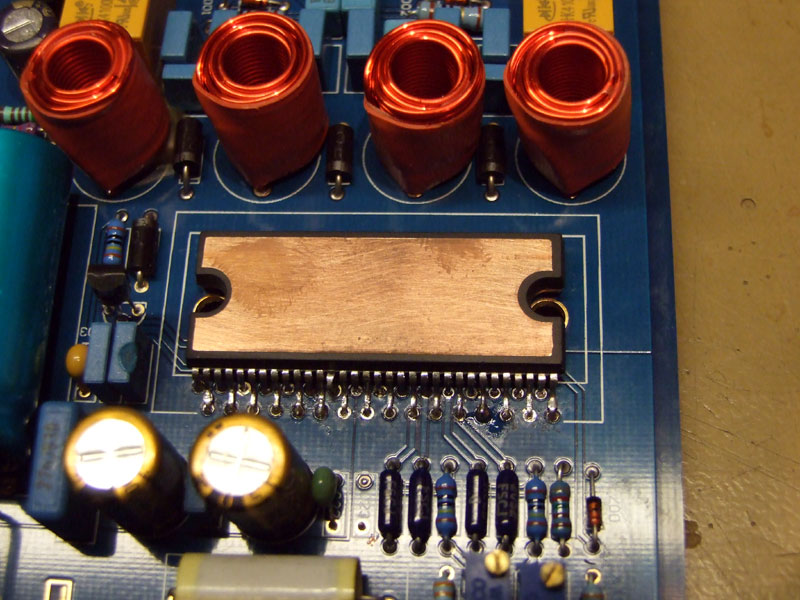

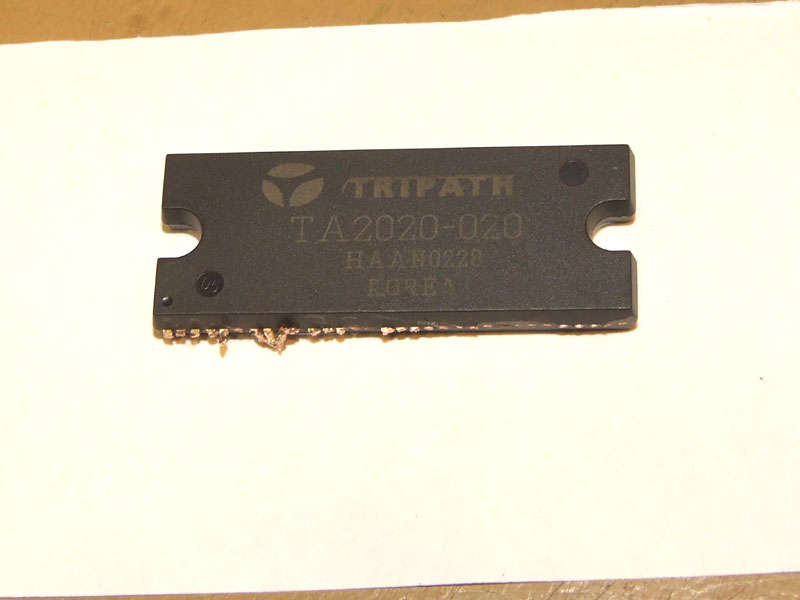

    TA2020-020 borta

    Monterade bort den trasiga kretsen, tog 'den snabba och hårda' vägen. Klipper alla 32 ben så nära kretsen som böjligt. Sedan är det bara att plocka kvarvarande ben, en och en med lödpenna + tång, rensar sedan upp med tennsug och lödfläta.

    2013.06.03 Kopplar upp förstärkaren, noterar genast ett ganska kraftigt brus! - Bruset minskar till ungefär hälften vid halv volym, men håller därefter samma nivå om volymen ökas ytterligare.

    Gjorde en sökning på Google.com och hittade ganska snabbt en tråd på diyaudio.com[R2] - Har beskriver en annan Svensk köpare exakt samma problem, enl. tråden kan lösningen vara att byta ut en kondensator, Kan inte utläsa om någon lyckats med 'uppgraderingen' - Trådens 'orginal' författare har fått sin enhet utbytt men upplever att ljudet är kraftigt beskuret i frekvens.

    Beslutar mig trots detta för att prova modifieringen, hittar bl.a. en bra bild på vilken kondensator som ska bytas ut (Tack 'ostrichmilkman')

    Beskriver här modifieringen:
  • Öppna S.M.S.L SA-S1 förstärkaren. Lossa volym ratten, dra rakt ut, skruva bort muttern för volym potentiometern.
  • Skruva ur 4x insex skruvar i bak panelen, dra ur bak panel och förstärkar kortet rakt bakåt.
  • Hitta C23 och löd loss den.
  • Löd i ny kondensator**
  • Montera / skruva ihop i omvänd ordning.

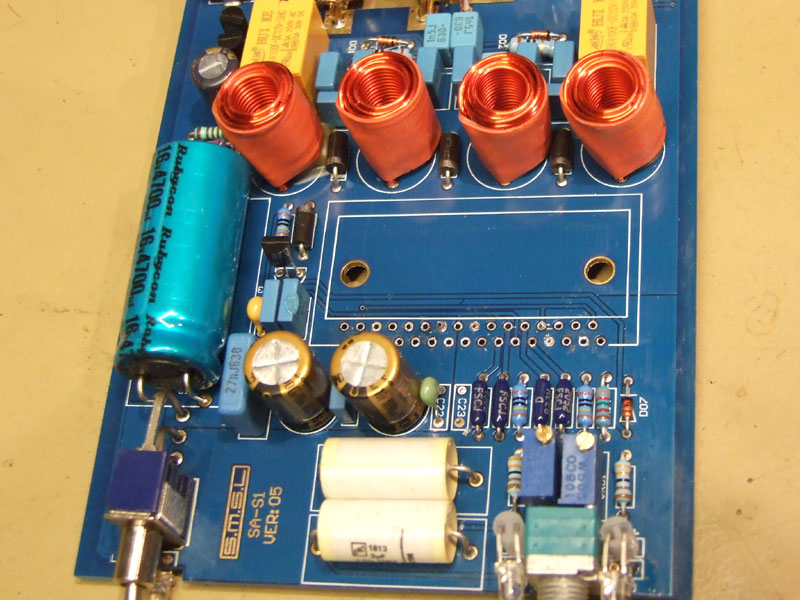

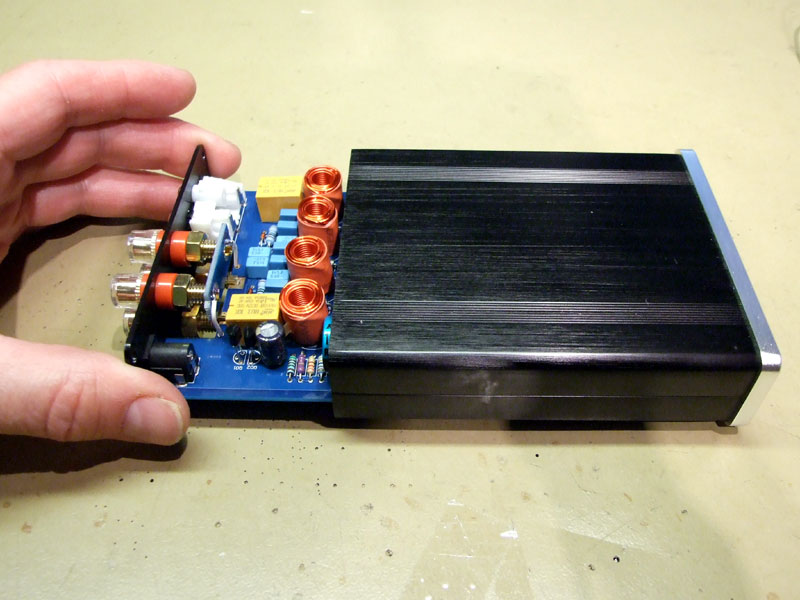

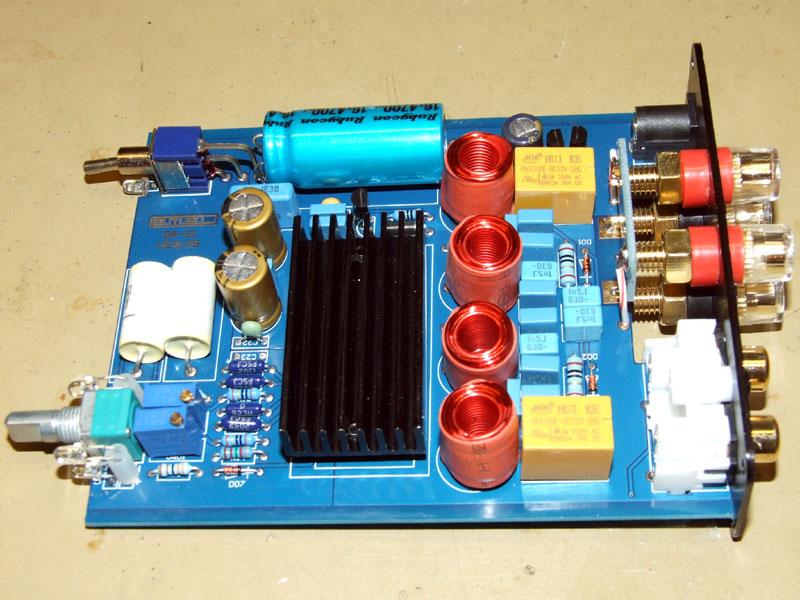

    Drar ur bakpanel + Förstärkar kort / Förstärkar kort fritt

    **NOT - Har lite problem att löda loss ena benet på C23, slutar med att jag klipper och löder i den nya kondensatorn på undersidan av kortet - Provade först med 100nF (0,1uF) keramisk skivkondensator men upplever att ljudet blir 'dött' (Beskuret och odynamiskt!)

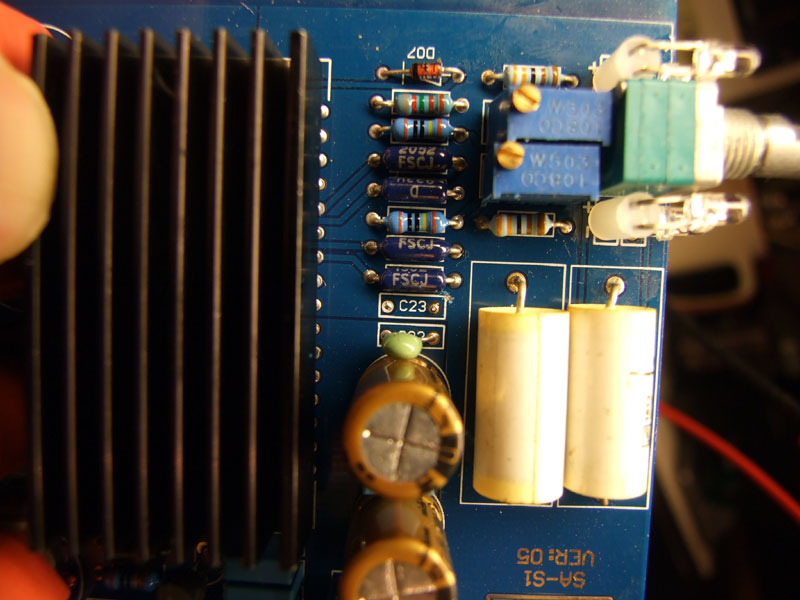

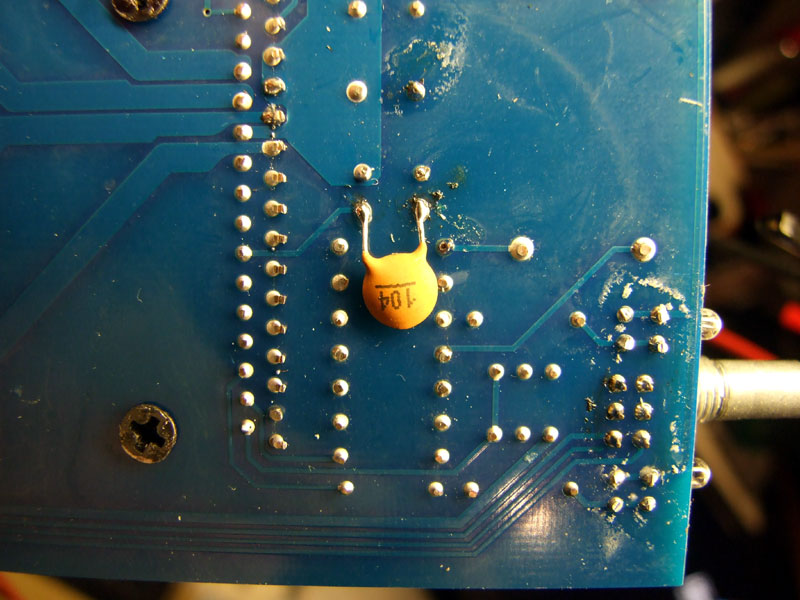

    C23 bortlödd / 100nF (104)

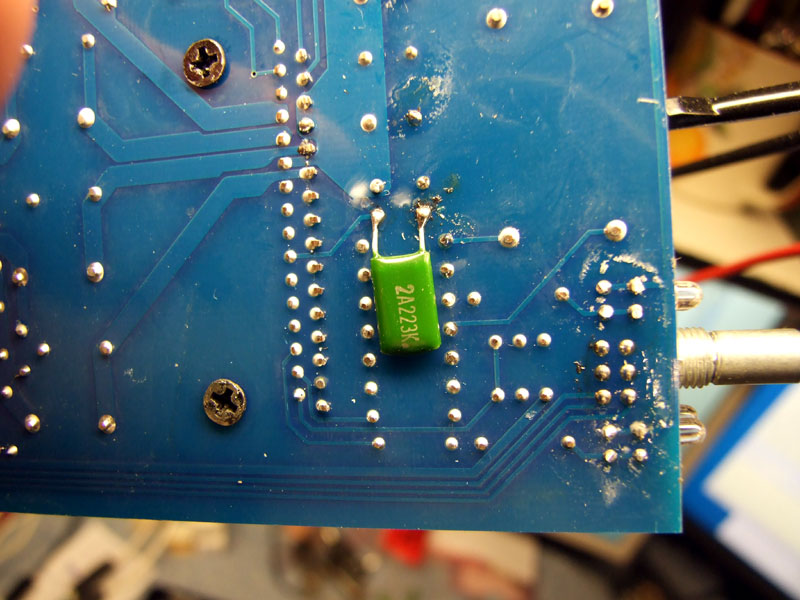

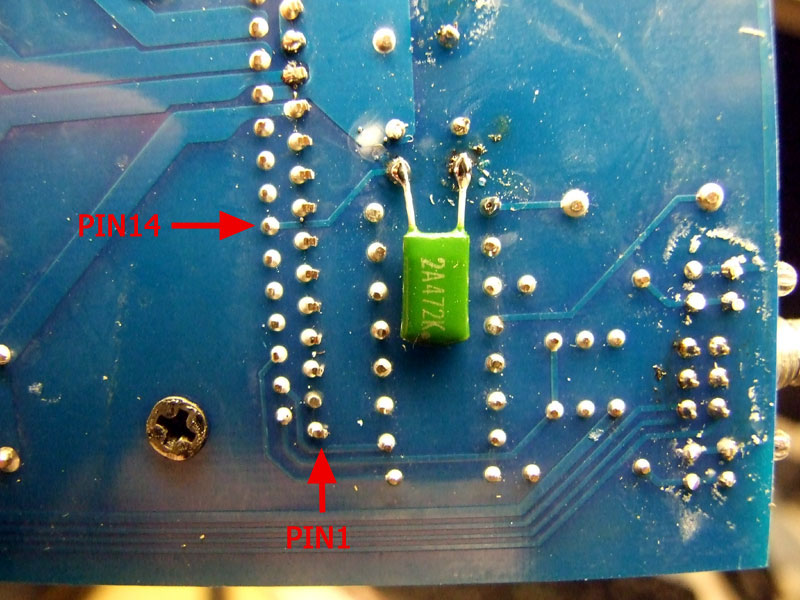

    22nF (223) / 4,7nF (472)g

    Original kondensatorn är en Tantal kondensator med värdet 1nF (101T) - Som framgår av bilderna provade jag med tre olika värden, tanken är att få bort bruset utan att påverka ljudet allt för negativt = Hitta ett värde så nära original som möjligt, men så pass mycket större så att bruset minskar/försvinner.

    Fastnade slutligen för 4,7nF - Med detta värde är bruset helt borta samtidigt som ljudet i sort är opåverkat vad jag hittils har kunnat uppfattat.

    Varför brus? - Har försökt att leta på olika forum men kan inte riktigt hitta någon bra förklaring på brus fenomenet. Har hittat krets schemat på några DIY byggen samt tillverkarens std. applikationer (I princip samma krets lösningar) - I dessa hittar jag motsvarande 1nF kondensator som CA Från krets beskrivningen: 'BIASCAP decoupling capacitor. Should be located close to pin 14 and grounded at pin 7.

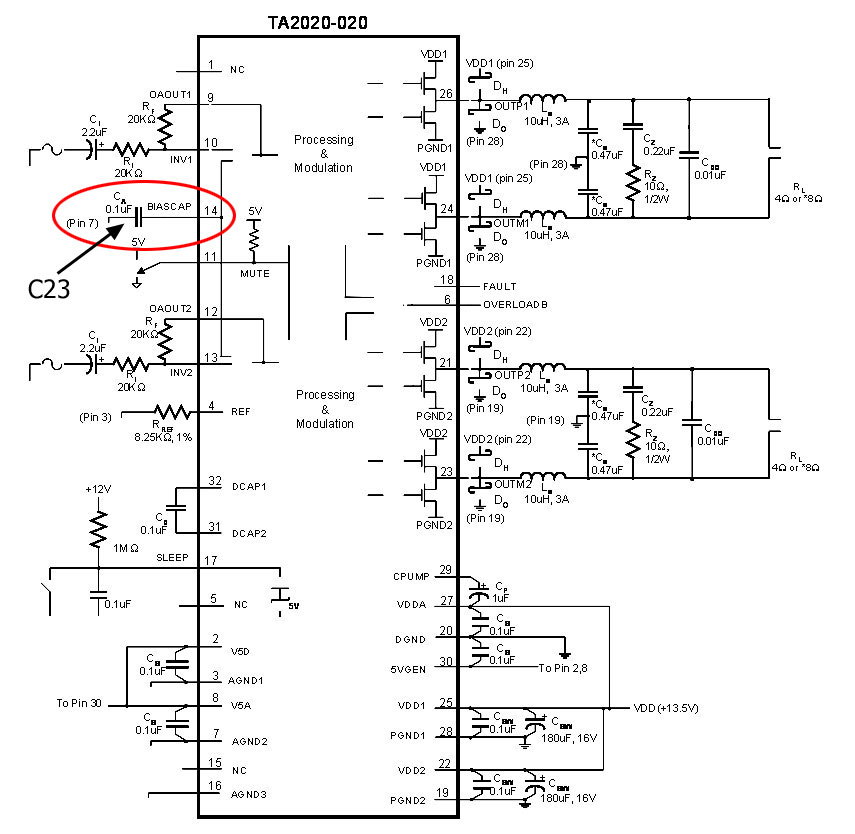

    Tripath TA2020 'Standard' schema (Högerklicka, välj 'visa bild' för större bild)


    Beskrivning

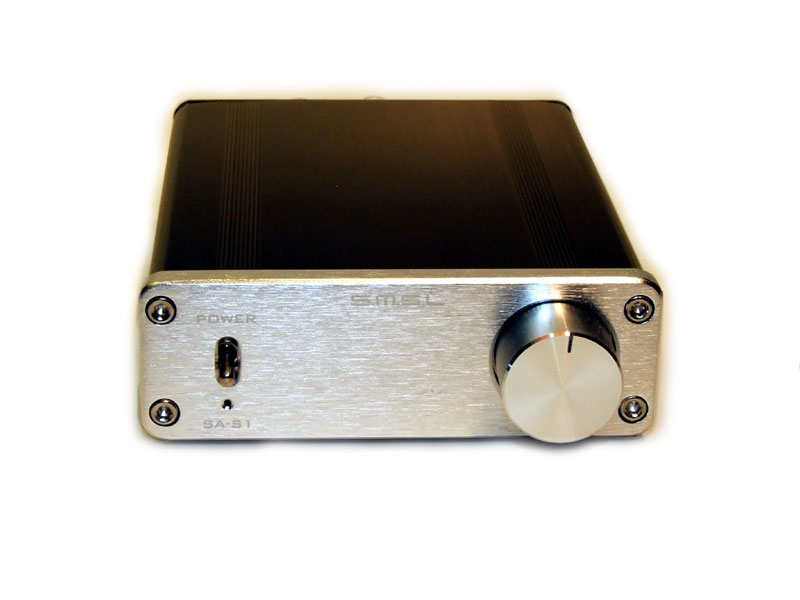

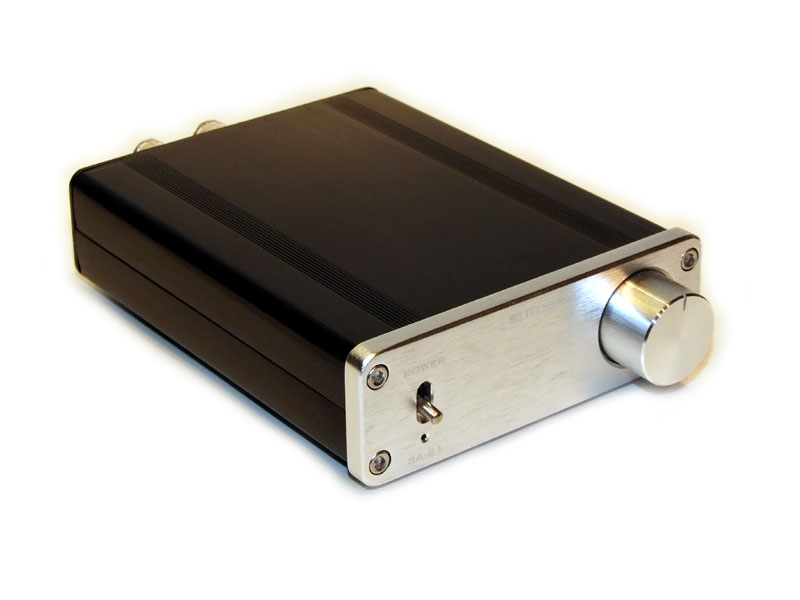

    S.M.S.L SA-S1 Front panel med reglage

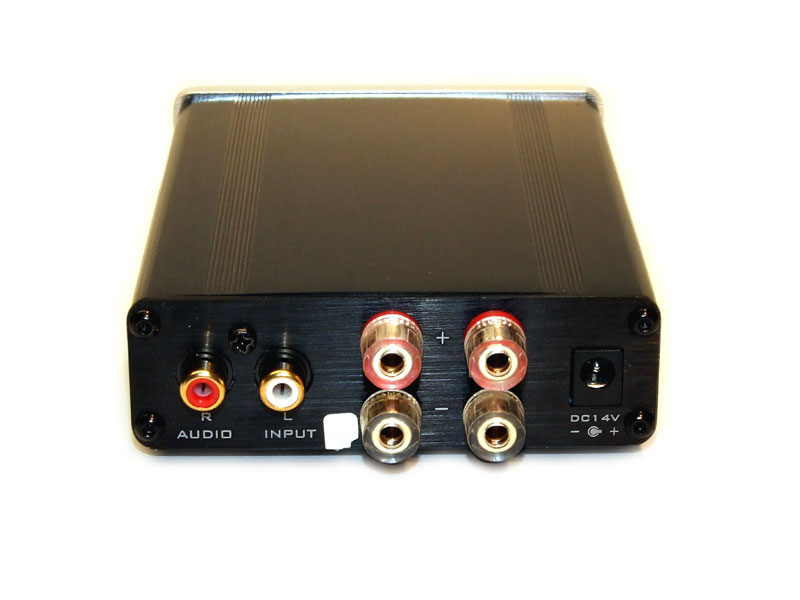

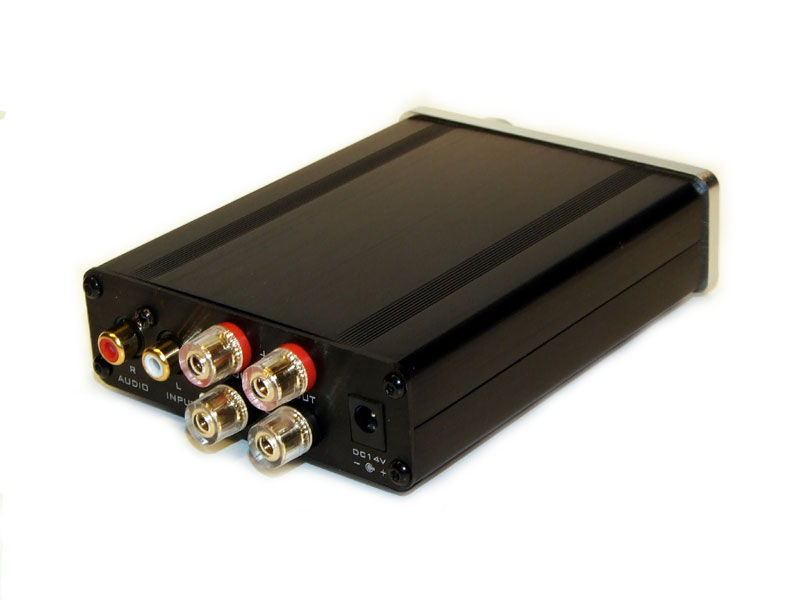

    S.M.S.L SA-S1 Bak panel med anslutningar

    Några noteringar Plus :-)
  • Bra pris!
  • Rellativt bra ljud!
  • 'Lagom' med effekt för 'Normal' lyssning
  • Behändigt format
  • Lätt att koppla in och att använda
  • Bra med överhettnings och överströms skydd
  • Billiga reservdelar
  • Enkel / standardiserad krets konstruktion / lösning

    Några noteringar Minus :-(

  • Inget skydd mot felpolarisation;-(
  • Kanske inte 100% bra krets design (Inledande problem med brus)
  • Väldigt små högtalar terminaler
  • Inte så många ingångar (1st)

    Tekniska data S.M.S.L SA-S1
    =====================================================================
    Typ .................................... T-Class® IC Tripath TA2020
    Output Power ........................... 2 x 20W @ 4ohm, 2 x 13W @ 8ohm
    Dynamic Range .......................... 103dB
    Power Efficiency ....................... 81% @ 20W, 4ohm,
                                             88% @ 12W, 8ohm
    Audio input ............................ RCA x 1
    Power socket ........................... 1x 5.5mm/2.5mm
    Circuit board .......................... 1.6mm thick, full-fiber, deep golden
    Panel Color ............................ BLACK / SILVER
    Case Material .......................... BLACK Aluminum
    Size ................................... 148mm (D) x 32mm (W) x 97mm (H)
    Weight ................................. 450g
    Output terminals ....................... Speaker OUT (Left) x 1 pair (+ / -)
                                             Speaker OUT (Right) x 1 pair (+ / -)
    Power Indicator ........................ 1x Blue LED
                                             4x Blue LED around the volume control
    Power Supply ........................... DC 12V~14V 4A
    =====================================================================



    Köp / Transport / Embalage m.m.
    2013.06.03 Förstärkaren är inhandlad från Kina via eBay[L1] Tisdag 05/28/13 Säljare: fanmusic HK co, ltd - Transporterades med DHL enl. spårning nedan.

    =====================================================================
    Arrived OVERKALIX                                 Jun-03-23, 12:10 PM, OVERKALIX
    On forwarding status update                       May-31-13, 17:27 PM, ARLANDA
    Scheduled for delivery                            May-31-13, 13:36 PM, ARLANDA
    Arrived at DHL facility in ARLANDA - SWEDEN       May-31-13, 13:35 PM, ARLANDA
    Departed from DHL facility in STOCKHOLM           May-31-13, 10:44 AM, STOCKHOLM
    Processed at Location STOCKHOLM - SWEDEN          May-31-13, 09:58 AM, STOCKHOLM
    Clearance processing complete at STOCKHOLM        May-31-13, 08:43 AM, STOCKHOLM
    Processed for clearance at STOCKHOLM - SWEDEN     May-31-13, 08:19 AM, STOCKHOLM
    Arrived at DHL facility in STOCKHOLM - SWEDEN     May-31-13, 08:06 AM, STOCKHOLM
    Departed from DHL facility in LEIPZIG - GERMANY   May-31-13, 05:49 AM, LEIPZIG
    Processed at Location LEIPZIG - GERMANY           May-31-13, 01:36 AM, LEIPZIG
    Arrived at DHL facility in LEIPZIG - GERMANY      May-31-13, 01:02 AM, LEIPZIG
    Departed from DHL facility in HONG KONG           May-30-13, 17:36 PM, HONG KONG
    Processed at Location HONG KONG                   May-30-13, 17:23 PM, HONG KONG
    Shipment on hold                                  May-30-13, 05:15 AM, HONG KONG
    Processed at Location HONG KONG                   May-30-13, 04:25 AM, HONG KONG
    Clearance processing complete at HONG KONG        May-30-13, 04:25 AM, HONG KONG
    Arrived at DHL facility in HONG KONG              May-30-13, 03:35 AM, HONG KONG
    Arrived at DHL facility in HONG KONG              May-30-13, 01:22 AM, HONG KONG
    Departed from DHL facility in SHENZHEN - CHINA    May-29-13, 23:48 PM, SHENZHEN
    Processed at Location SHENZHEN - CHINA            May-29-13, 23:44 PM, SHENZHEN
    Arrived at DHL facility in SHENZHEN - CHINA       May-29-13, 22:21 PM, SHENZHEN
    Shipment picked up                                May-29-13, 17:08 PM, SHENZHEN
    =====================================================================
