Bygger portabel stationsplats DIY projekt 'GoBox.v.3.0' För HF/VHF/UHF analog & digital kommunikation |
INDEX
|
Senast uppdaterat
2019.05.12 Tillverkar en egen kabel för att koppla ihop signalink modemet med min YAESU FT857D radio. Kopplar ljud in och PTT via mikrofon kontakten och ljud ut via DATA anslutningen på baksidan.

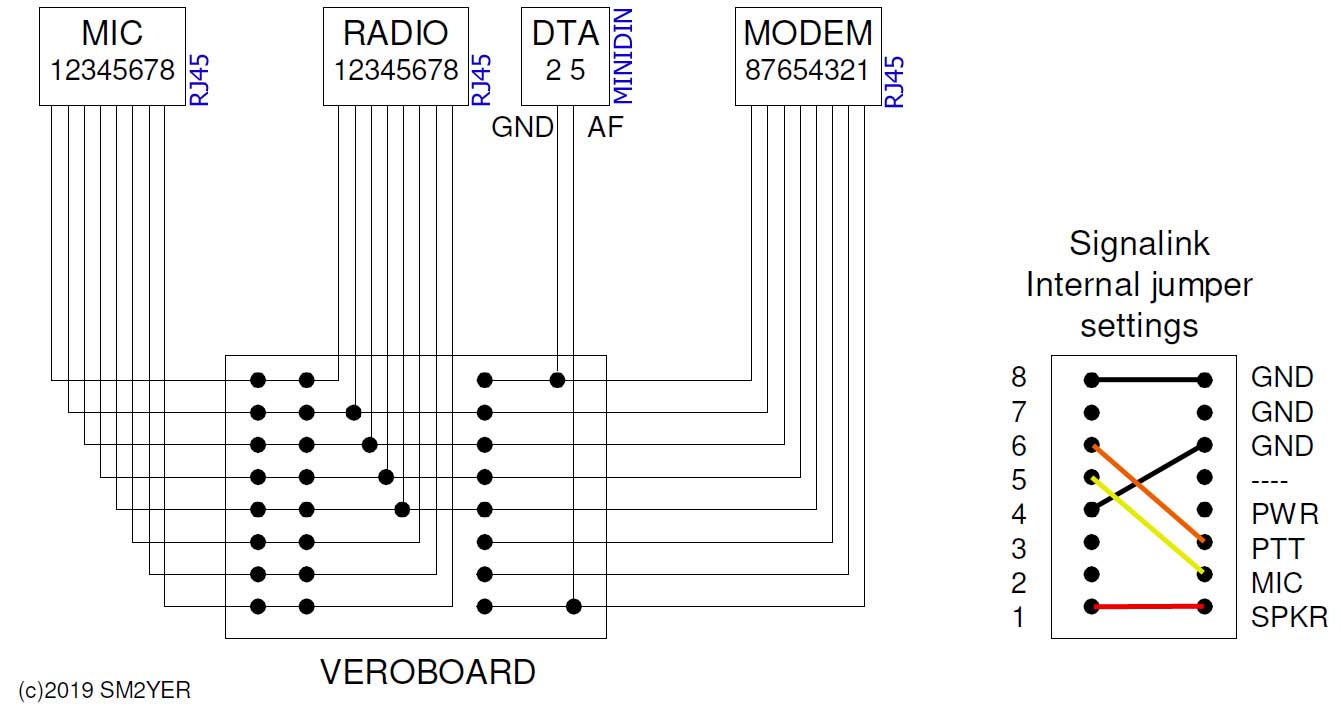

DIY signalkabel för signalink / YAESU FT857D

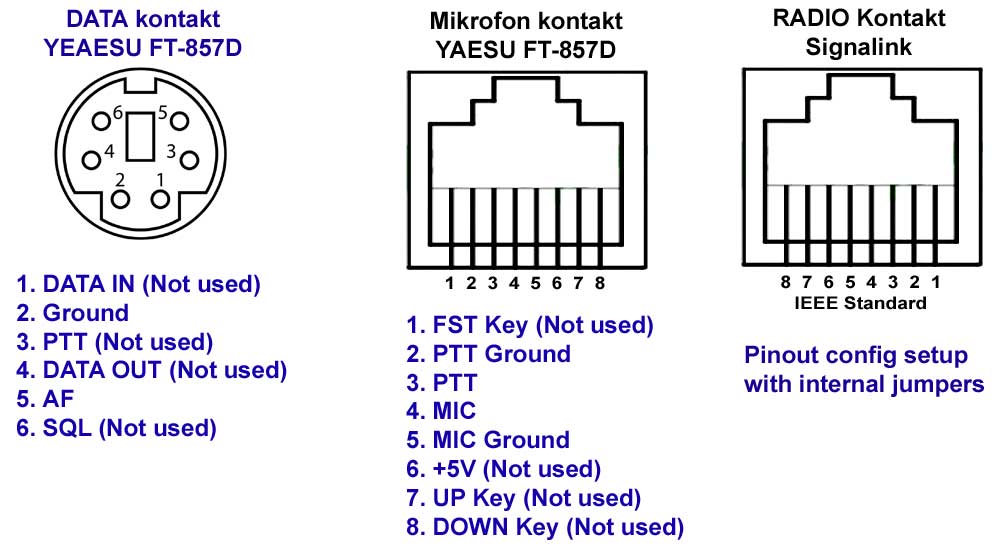

Pinout på DATA kontakt, Mikrofon kontakt och Signalink
För DATA anslutningen 'återvinner' jag en 6-pol mini-din hane från en PS2 skarv kabel. Den har tidigare fungerat som förlängningskabel mellan tangentbord och dator. Övriga kontakter i DIY kabeln är standard RJ-45 modular kontakter.

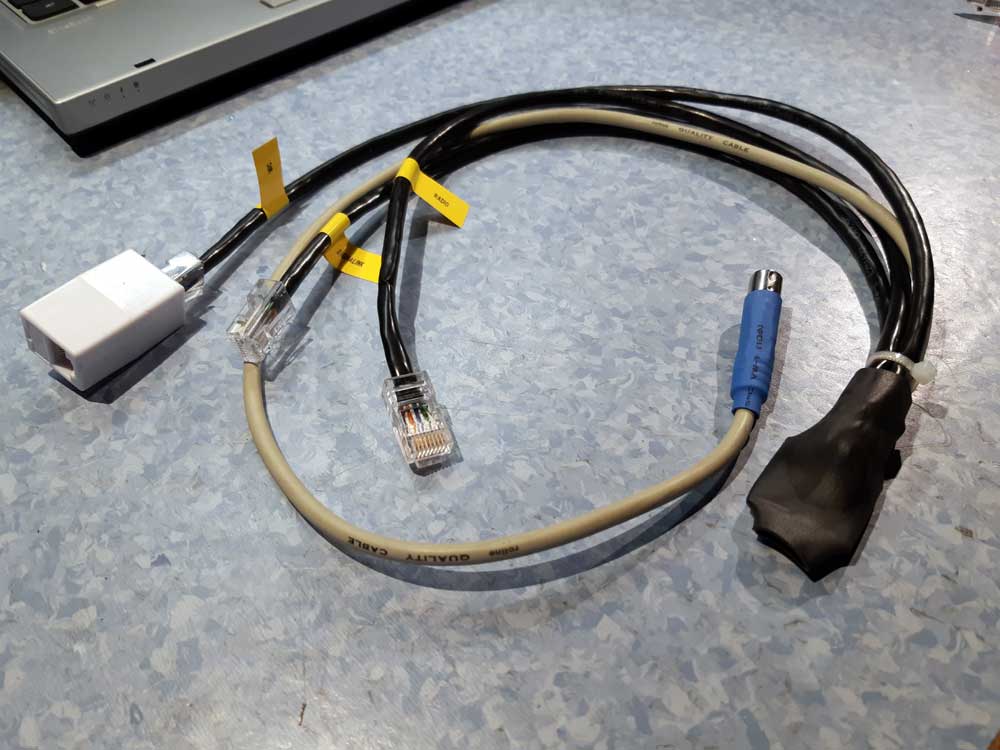

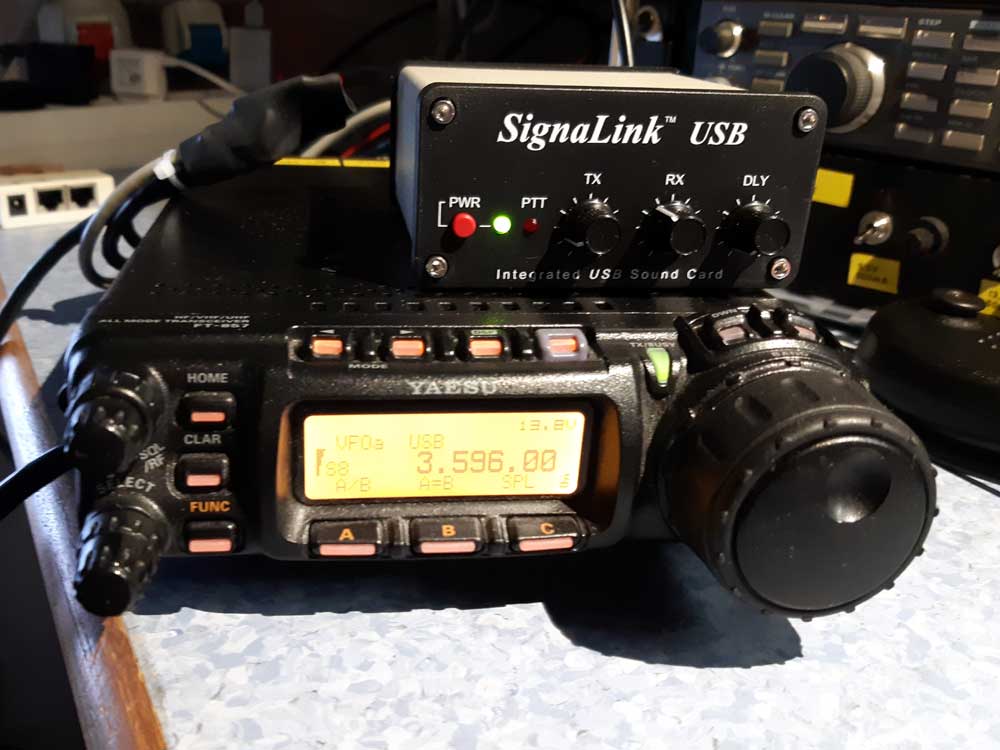

Signalink modem + YAESU FT857D / DIY signalkabel
2019.05.05 Har fallit för frestelsen och skaffat ett 'Signalink USB' ljudkorts-modem. Det ska användas för diverse digitala moder, Winlink 2000, FT8

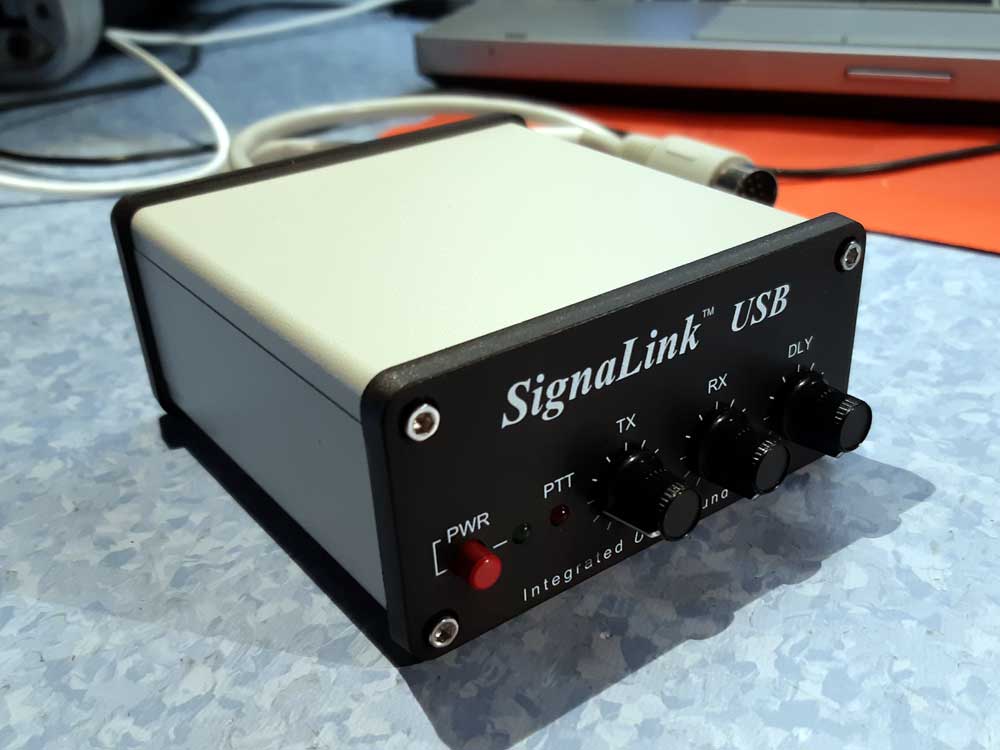

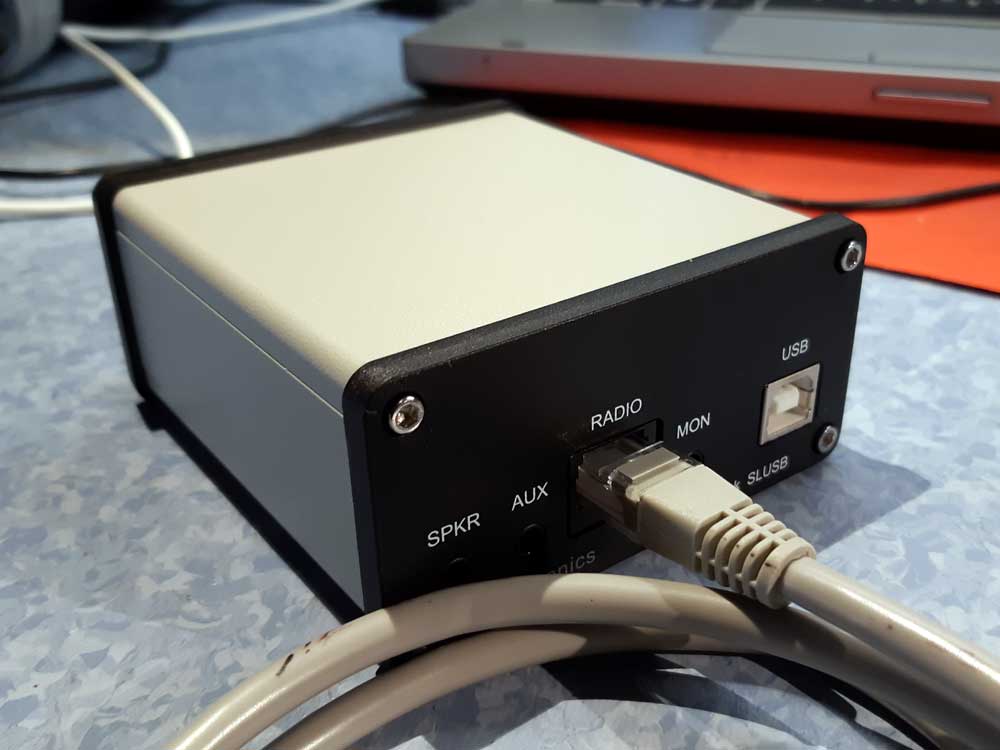

Tigertronics Signalink USB
2019.04.23 Global ePost utan internet access? - Använder min GoBox för att skicka & ta emot global ePost via radio med Winlink 2000 systemet.

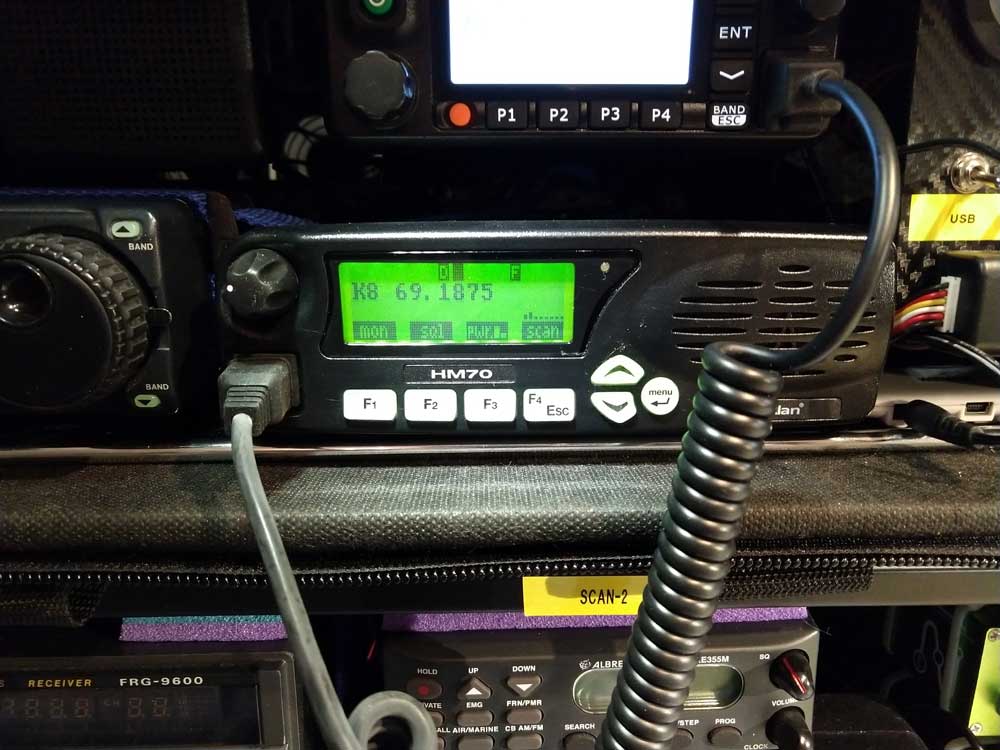

2019.04.05 'Uppdaterar' min GoBox med en radio för det nya privatradio bandet på 69MHz. Köpte radion färdig programmerad med alla kanaler = 8kanaler + 10kanaler + Lastbilskanalerna 'Riks1' och 'Riks2'
69MHz radio 'ALAN HM70' / Uppdaterad GoBox
2019.02.25 Försöker att få till en liten mätmodul som ska hålla reda på temperatur, fläkt & spänning / batteristatus. Använder en Arduino 'Nano', filar som bäst på programkod...

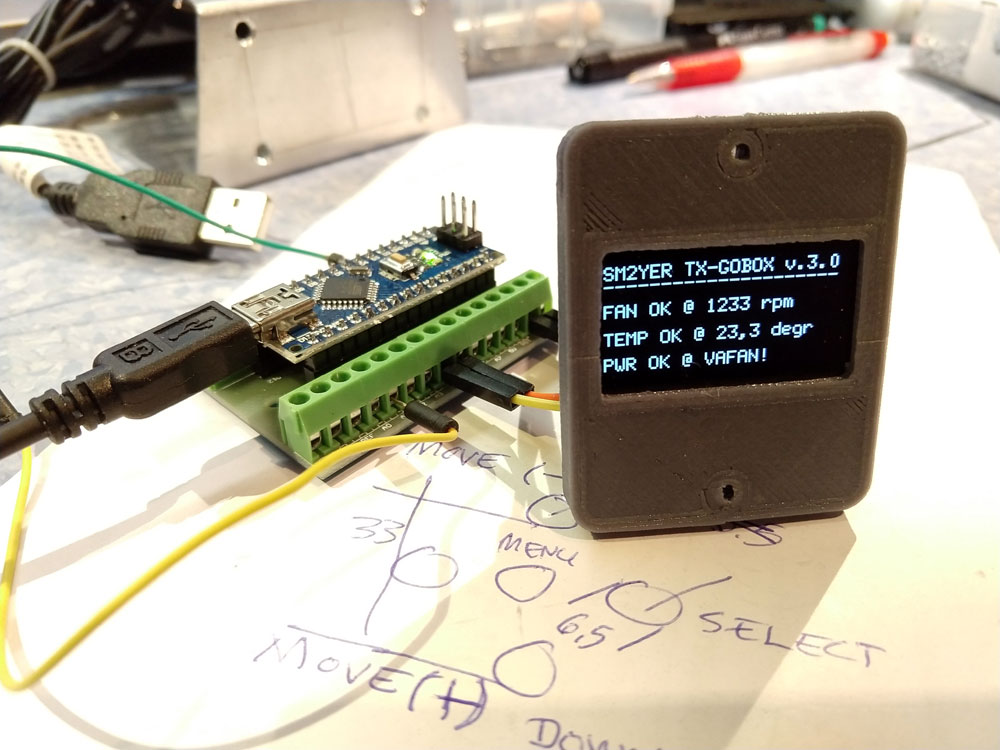

Arduino 'Nano' + display...

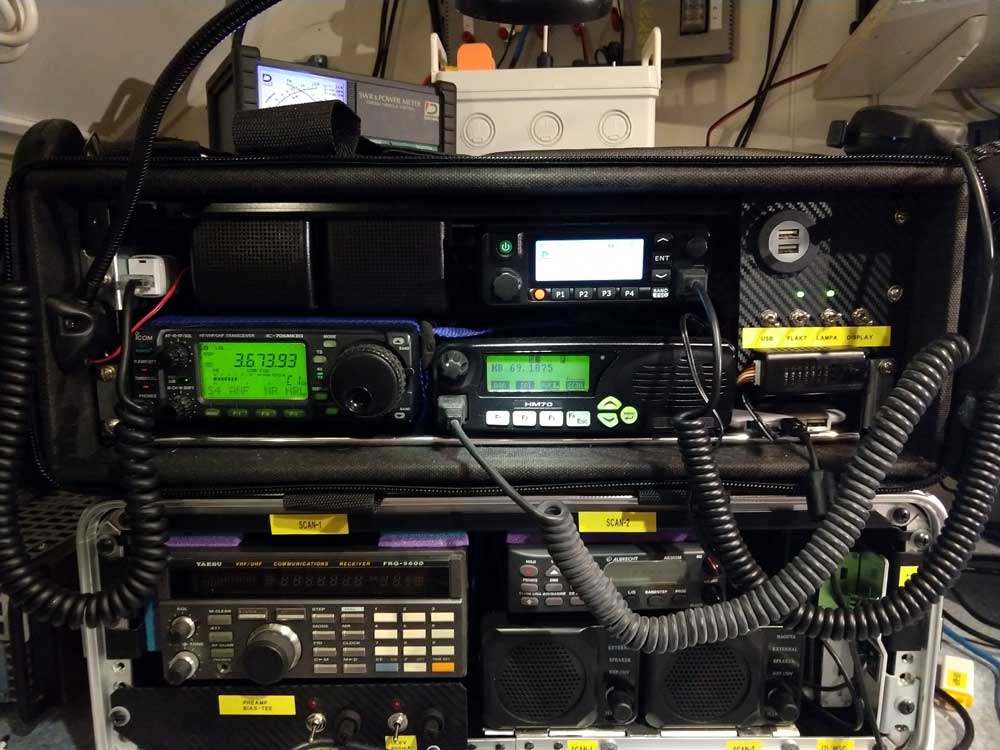

2018.06.07 Håller just på att färdigställa GoBox v.3.0 - Allt har blivit lite mindre, lite lättare, lite smidigare. Nätaggregatet och den externa DSP enheten har åkt ut! - Bygger nu i en 3U Millenium 'Rackbag', det är ett rack i en tygväska, locken fram & bak har dragkedjor, väskan har bärhandtag & axelrem.

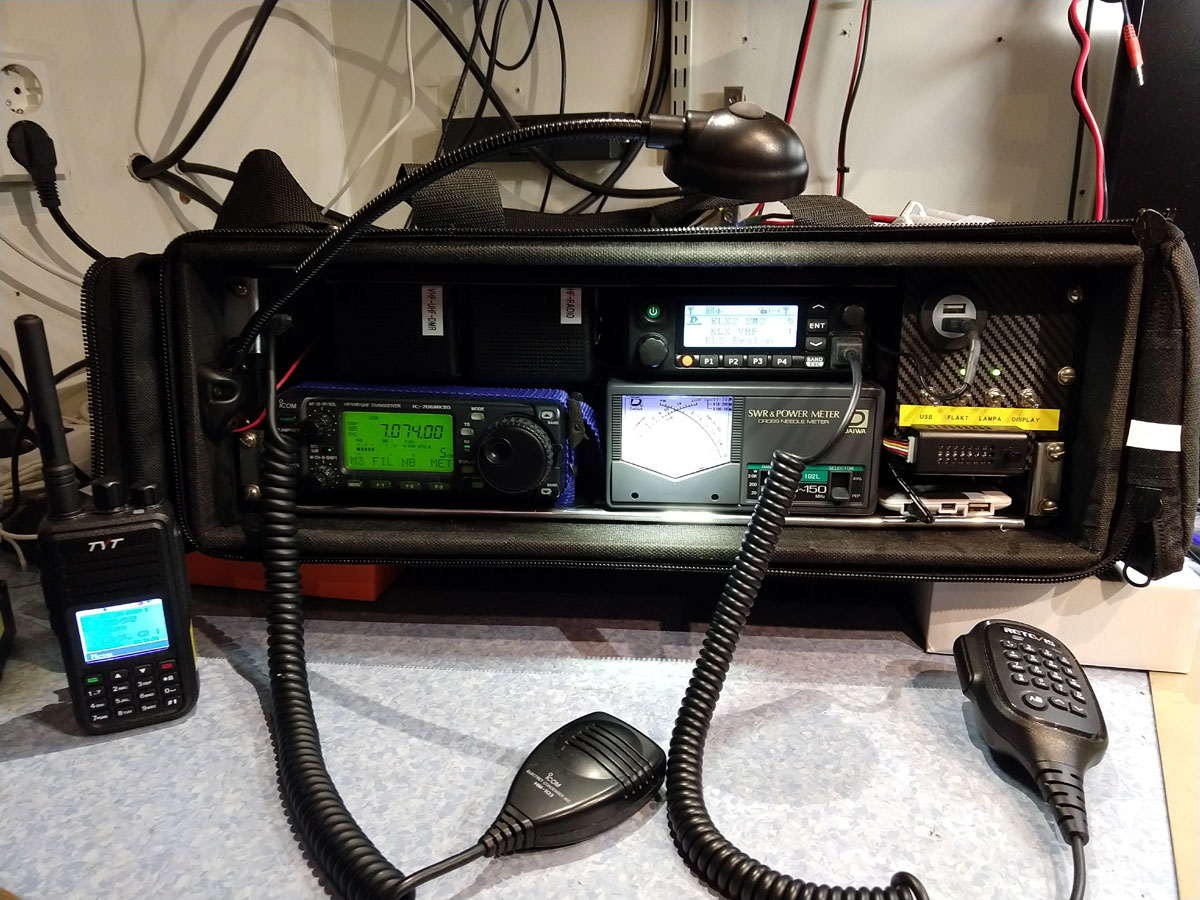

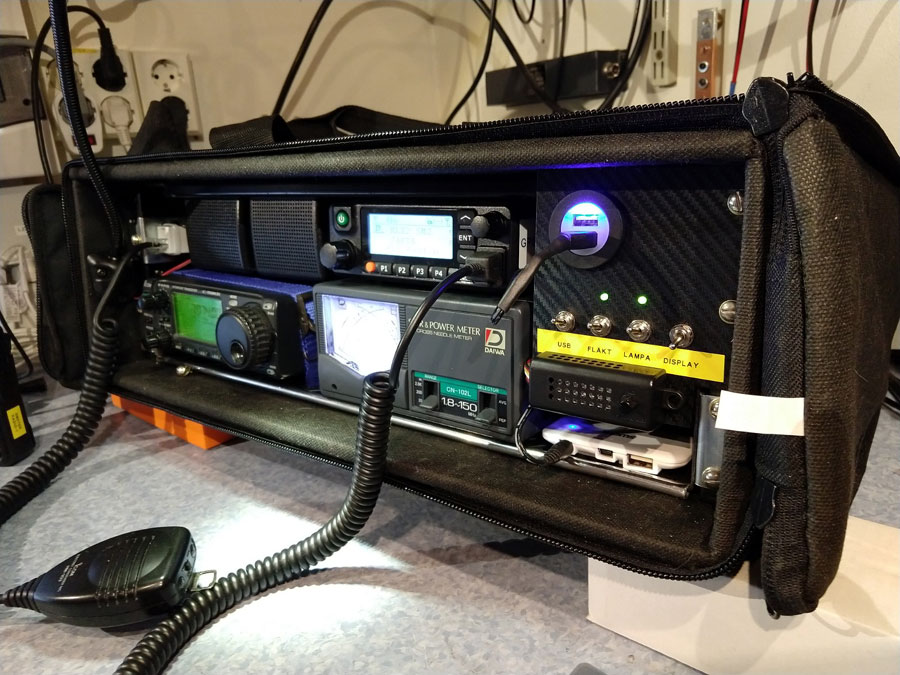

Go-Box v.3.0 i drift

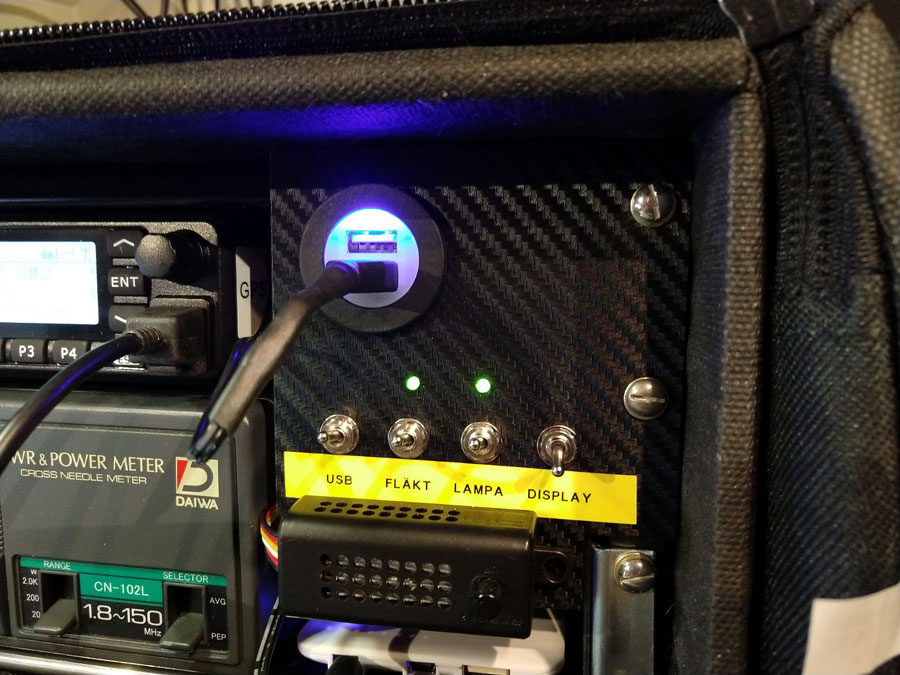

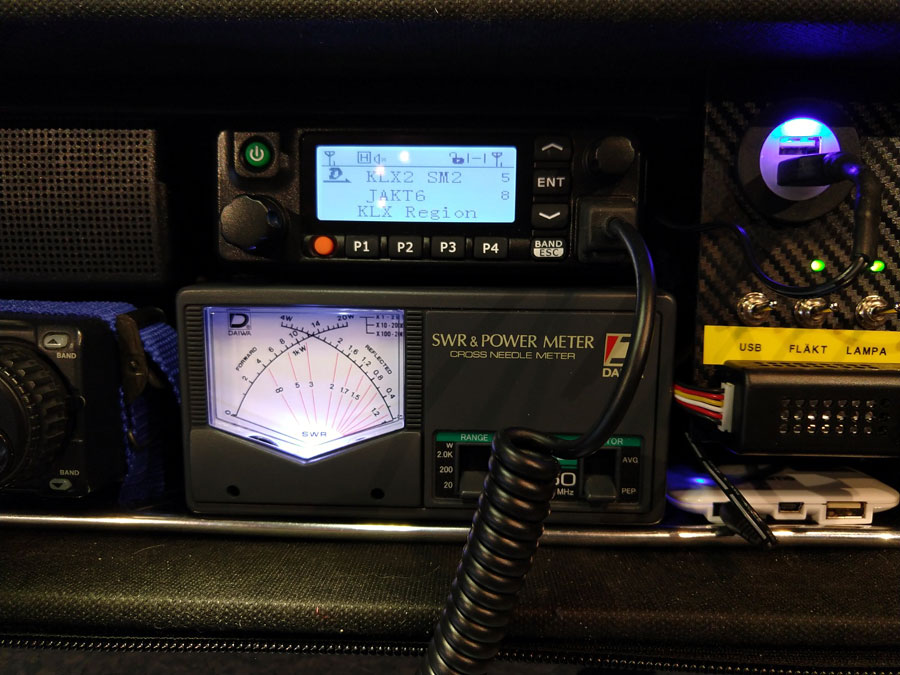

Högtalare + HF-Rigg / DMR-VHF-UHF + SWR-Instrument / Kontroll-Panel + USB-Hub
ToDo / Kvar att göra...
Denna typ av projekt blir nog aldrig riktigt färdigt...
Beskrivning
Alla ingående delar är mer eller mindre 'standard' delar, en del är begagnade / återvunna delar från 'junkbox' - Fläktar, DC terminaler, rack-hyllor och själva rack-lådan har tidigare haft andra uppgifter att fylla.
Använder vanliga grejer för 'Bil-EL' när jag koppla all 13,8V DC spänning inne i lådan, det är ringkabelskor, flatstiftshylsor, USB ladduttag, säkringshållare, säkringar och 4mm2 el-kabel.

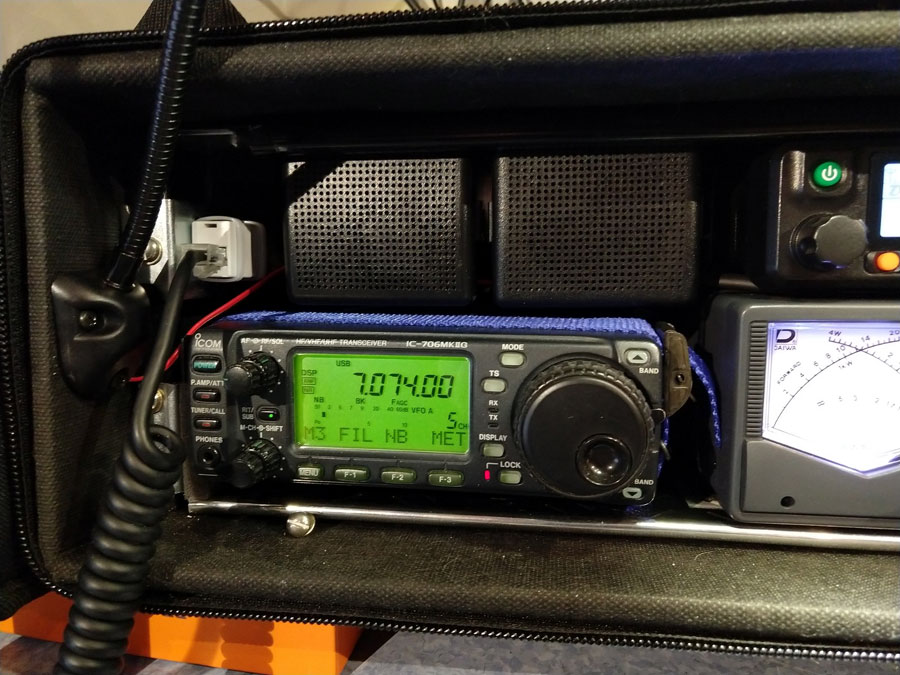

För HF (Kortvåg) används en ICOM IC-706mk2
Not 1 - Antennavstämning behövs inte när man använder en bredbandsdipol
Not 2 - DigiMod 'SWALE' använder hoppfrekvens, en antennavstämning hinner inte avstämma vid varje frekvenshopp.
|
ICOM radion kan modulera med AM/FM/USB/LSB på kortvåg (HF), VHF och UHF. Med DigiMAX modemet inkopplat så kan man köra alla digitala trafiksätt på alla dessa band.
Några noteringar Plus :-)
Några noteringar Minus :-(
Detaljerad information om ingående utrustning hittar du --> Här! GoBox.v.2.0
Budget / Transport
Kostnader t.o.m. 2018.01.19 ===================================================================== Thomann Rack Case 6U B-Stock .................. 651,00 kr ICOM IC-706mk2 (Beg) ......................... 6700,00 kr Sadelta SPS-2030D 13.8v max 30A .............. 1090,00 kr Daiwa CN-102L ................................ 1250,00 kr |
