Bygger portabel stationsplats
GoBox v.6.0
För 68MHz/VHF/UHF analog kommunikation

INDEX
  • Inledning
  • Senast uppdaterat
  • ToDo
  • Beskrivning
  • CRT ELECTRO UV
  • AnyTone® AT-779
  • Kostnad
  • Referenser / Länkar m.m.
  • 'Disclaimer'


  • Övrig portabel utrustning:
  • GoBox.v.1.0
  • GoBox.v.2.0
  • GoBox.v.3.0
  • GoBox.v.4.0
  • GoBox.v.5.0
  • GoBox.v.6.0 (Denna sida)
  • PowerBox v.1.0
  • DigiBox v.1.0
  • Portabelmast + antenn
  • RX-Utrustning
  • Inledning
    Bygger ihop en GoBox med kommunikations- utrustning för portabel & mobil användning. Har letat upp dom minsta mobil apparater jag har kunna hitta.

    Tanken är att BoBox v.6.0 ska användas mobilt med antenner på magnetfot, eller portabelt med 'slim-jim' antenner.

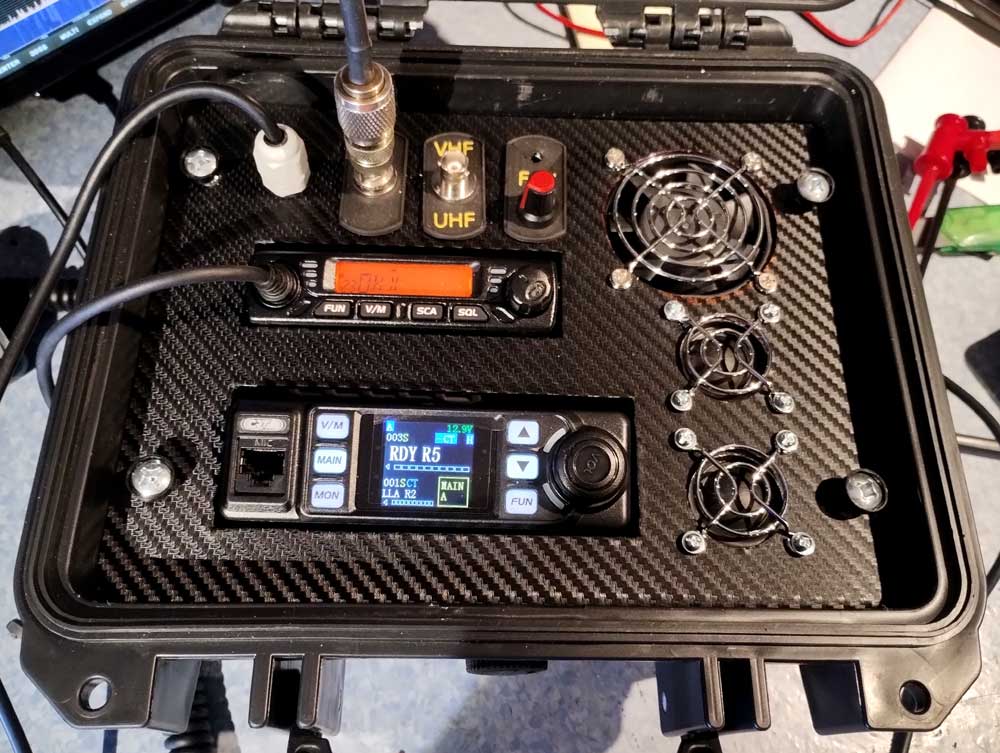

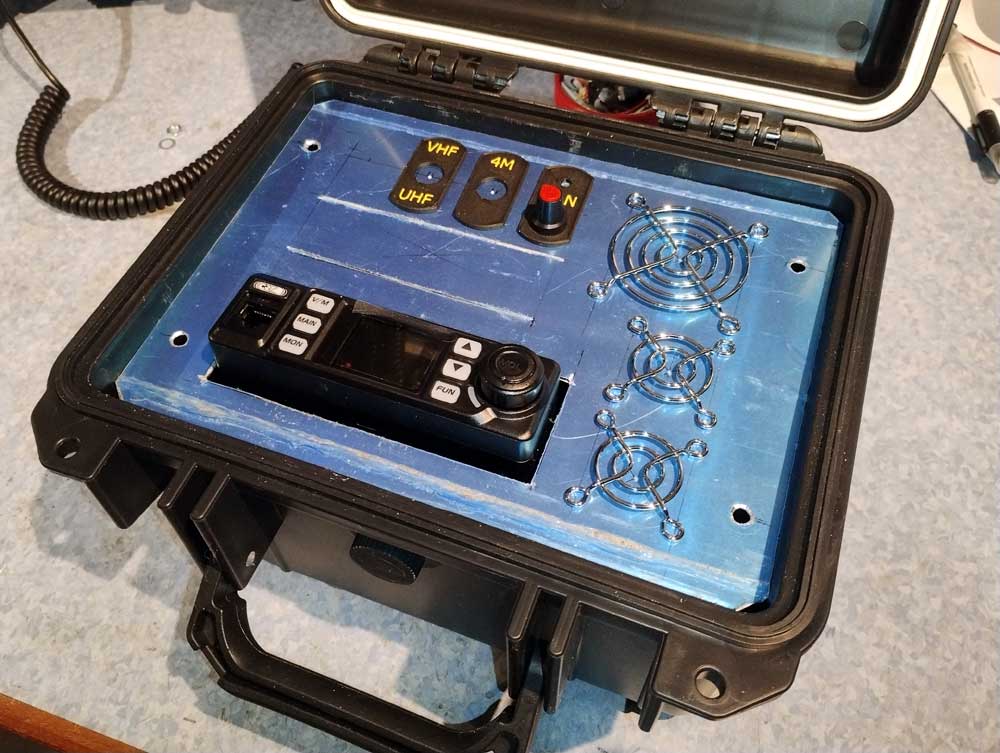

    'MockUp' GoBox v.6.0

    Senast uppdaterat
    2025.04.27 Tillverkning av frontplåten pågår, använder ett 'multiverktyg' för att såga upp dom fyrkantiga hålen för radio platserna. Tar upp lite större hål än nödvändigt, tanken är att det övertrycket som fläkten skapar inne i lådan ska styras för att flöda ut runt radio apparaterna för max kylning av dessa.

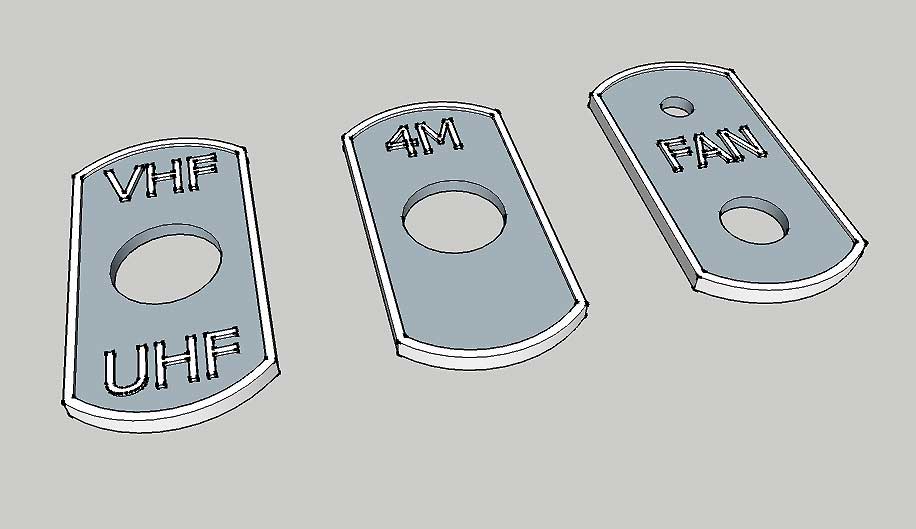

    2025.04.24 Ritar lite 3D-Modell på paneltext i två färger, anlitar en kompis som har 3D-printer som printar med flera färger samtidigt. Har även fått hem 2st magnetfötter, byter ut PL259 kontakterna på anslutningskablarna, byter till BNC-Hane (crimp).


    3D-utskrift av paneltext / 2x Magnetfot med BNC kontakt på anslutningskabeln

    2025.04.16 Har varit ner till Luleå, då passade jag på att ta hem en skyddsväska 'HardHead' Artikelnr: 027631 från Jula.se[L1] - Den är inte stor, men enl. mina planer ska allt få plats...

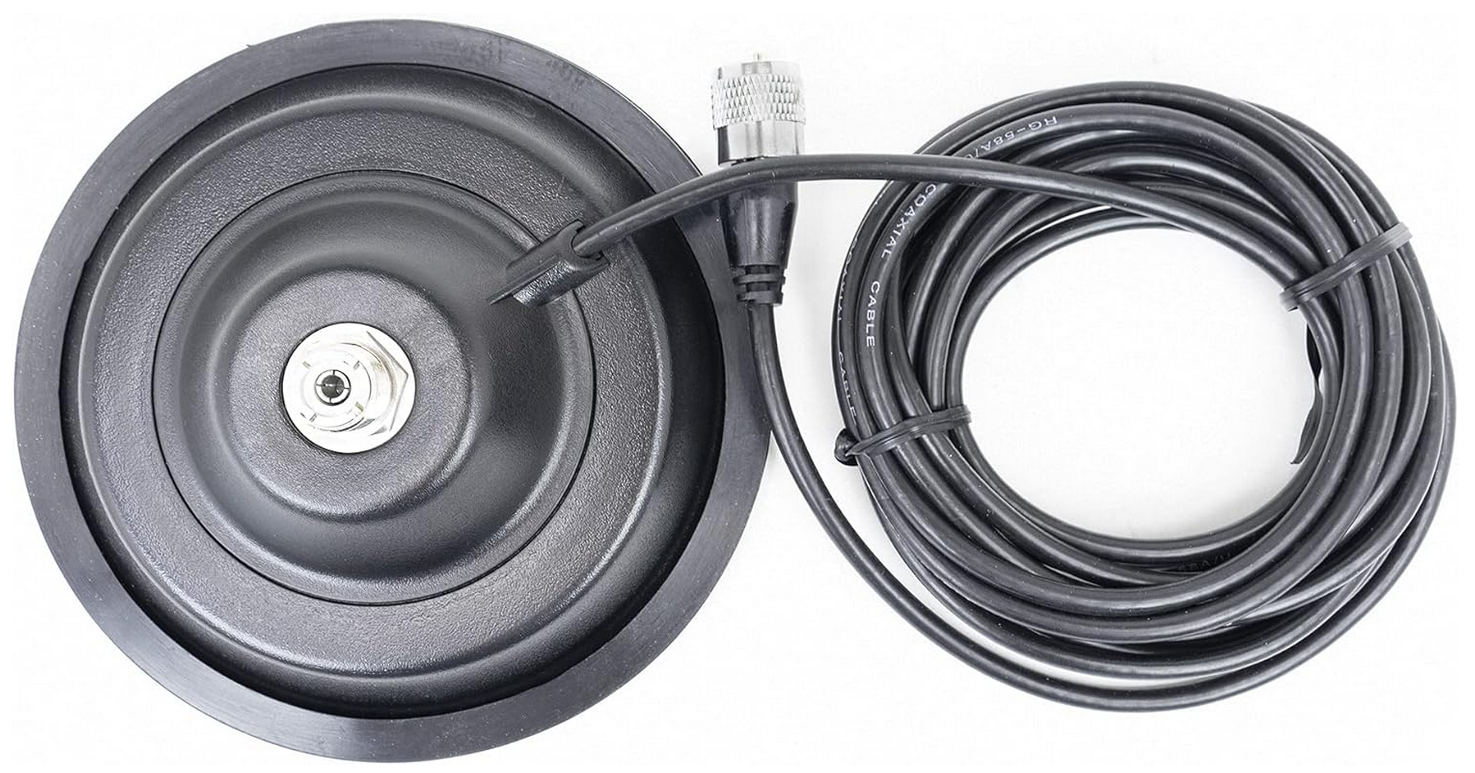

    Har lagt en beställning från Amazon.se[L2] på två magnetfästen med PL-anslutning för antennspröt. Har letat fram lämpliga antennspröt som jag redan har hemma.

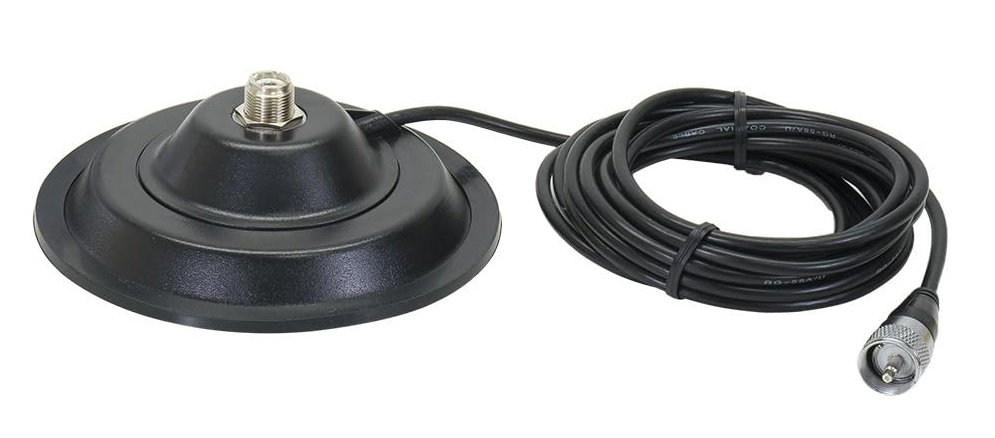

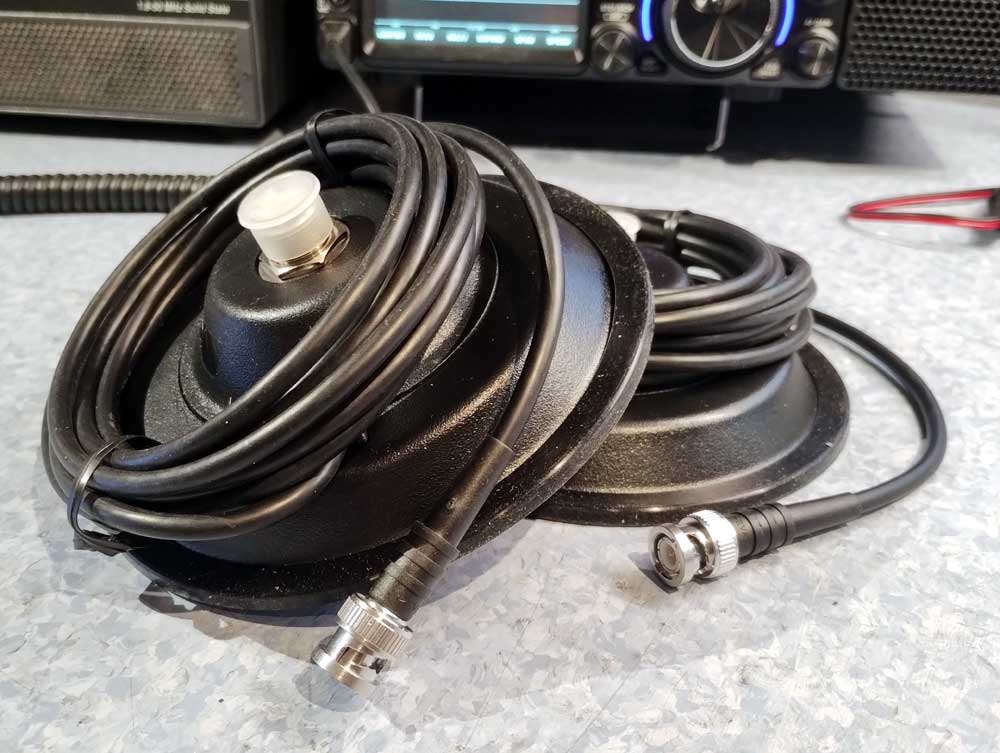

    Magnetfot med PL-Fäste (SO239/UHF schassi kontakt)

    Kommer att korta av kablarna lite (Dom är 4m långa från fabrik) och montera BNC (Hane) kontakter på kablarna för anslutning till GoBox v6.0.

    Under gårdagen fick jag även hem '
    AnyTone® AT-779' 69MHz radion, Återstår att programmera och installera.

    2025.04.13 Beställer lite delar / komponenter från Electrokit.se[L4] - Inhandlade även 2st 40mm högtalare via Amazon.com[L5]

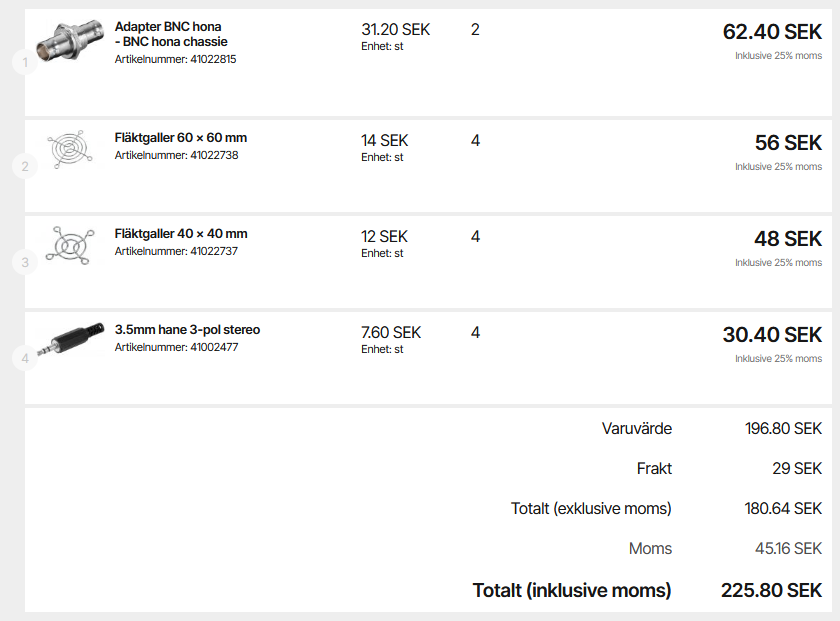

    Beställning Electrokit.se[L4]

    Av bilderna / måttskisserna nedan framgår det att högtalarna borde skyddas perfekt av 40mm standard fläktgaller.

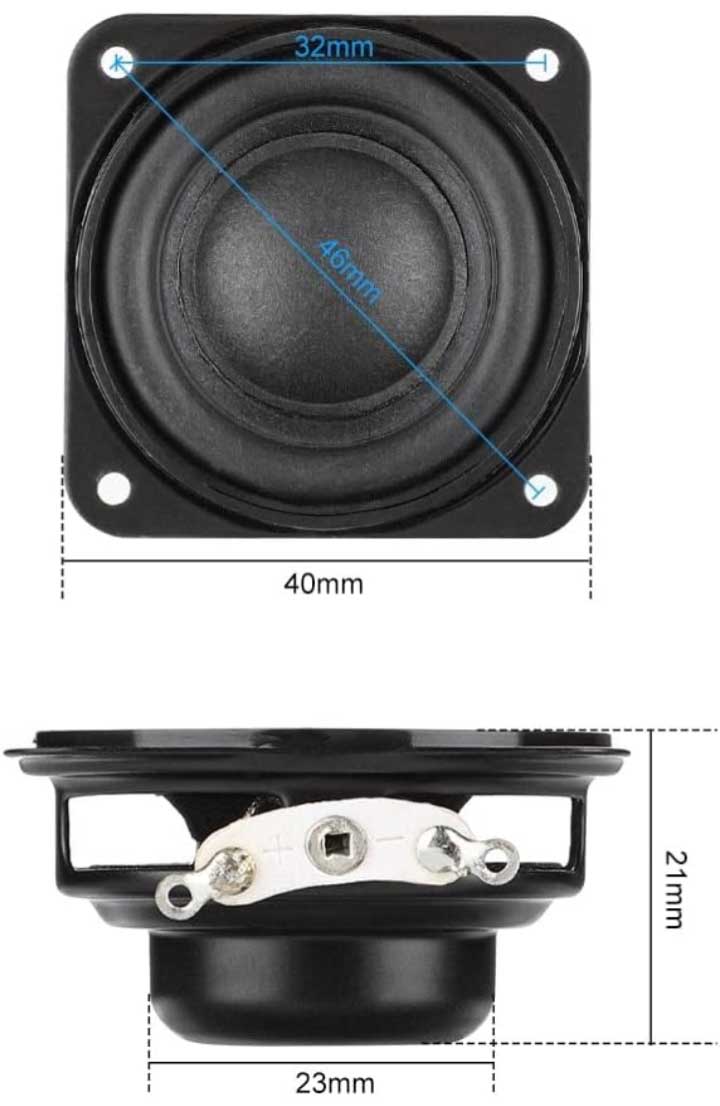

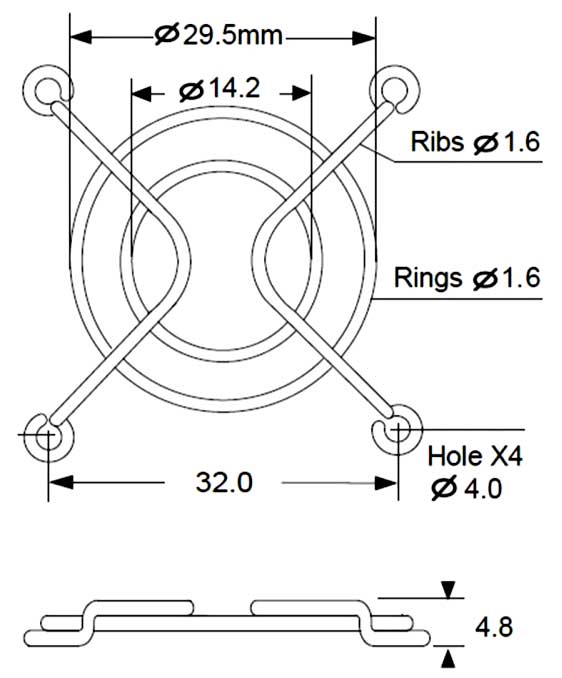

    40mm Högtalare och 40mm fläktgaller

    2025.04.10 Har beställt 2st 'mini' radio apparater, en 'Retevis RA25' för 2M/70cm banden och en 'AnyTone® AT-779' 69MHz radio (Som jag provat tidigare)

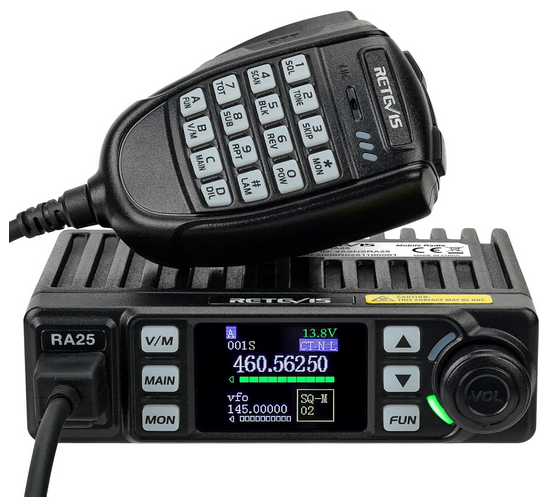

    'Retevis RA25' / 'AnyTone® AT-779'

    Valet föll på dessa apparater p.g.a. storlek, maximal uteffekt (ca: 20W) och det faktum att jag har provat dom tidigare och vet att dom kommer att fungera som tänkt.

    Till att börja med kommer jag att lägga in följande kanaldata i respektive apparat. Har programmerat dessa kanaldata i tidigare projekt.

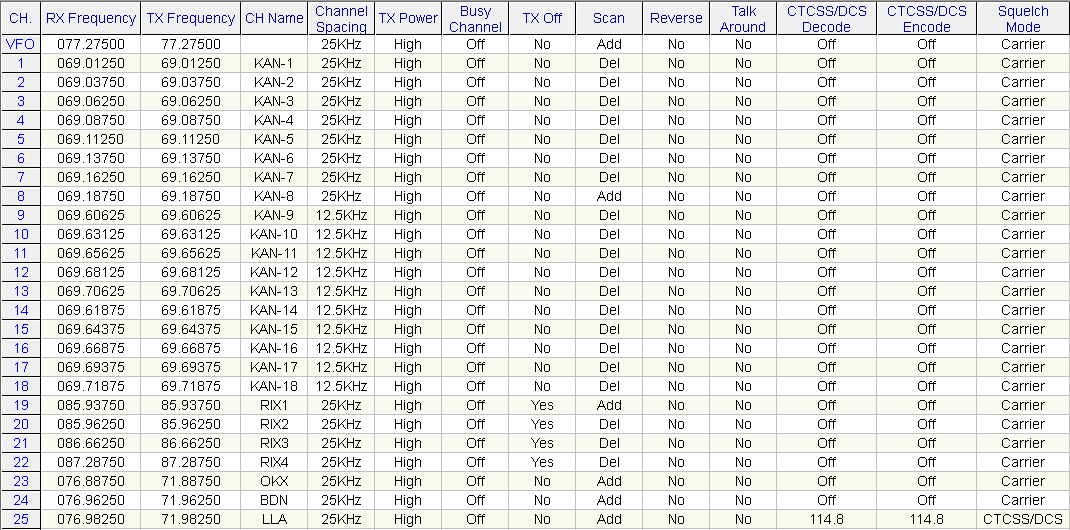

    Kanaldata i AnyTone® AT-779 radion

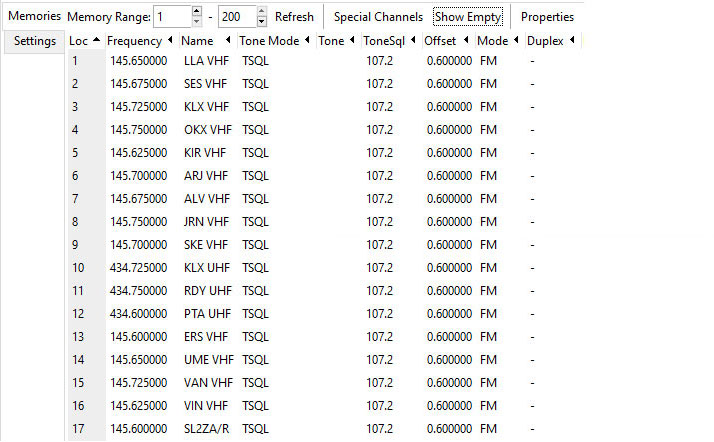

    Kanaldata i Retevis RA25 radion (Samma som används i ft-857d)


    ToDo
    Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

  • Uppgradera denna sida
  • Tillverka frontplåt
  • Programmera radio apparaterna
  • Montera delarna
  • Inhandla hard-case väska
  • Beställa komponenter / delar
  • Beställa radio apparater


  • Beskrivning
    Planen är att använda en 'Skyddsväska' i hårdplast. Har fastnat för 'HardHead' Artikelnr: 027631 från Jula.se[L1] - Tillverkar en 237 x 180 mm stor panel i 2mm aluminiumplåt, gör håltagning för radio apparaterna, en 60mm fläkt för ventilation, 2st BNC schassi kontakter och två högtalare.

    Väskans innermått är 237 x 180 x 158 mm
    Väskans yttermått är 270 x 246 x 175 mm

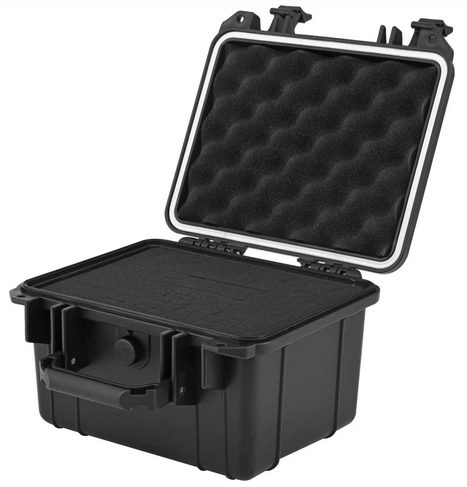

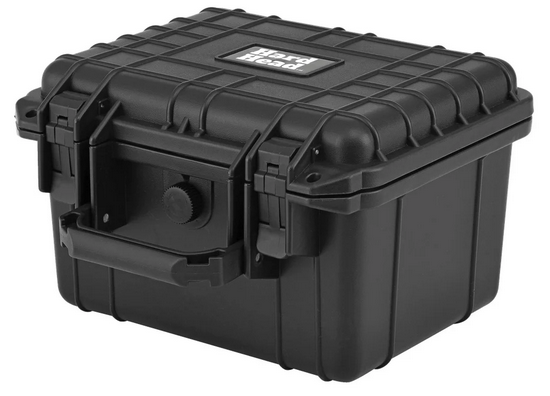

    Väska till GoBox v.6.0

    Allt monteras på en frontpanel som tillverkas av 1,5mm aluminiumplåt. Frontplåten monteras med M6 skruvar och 'korg-muttrar', den blir därigenom lätt att montera / demontera. Använder 2st chassie adapter BNC hona/hona för anslutning av antenn-kablar.

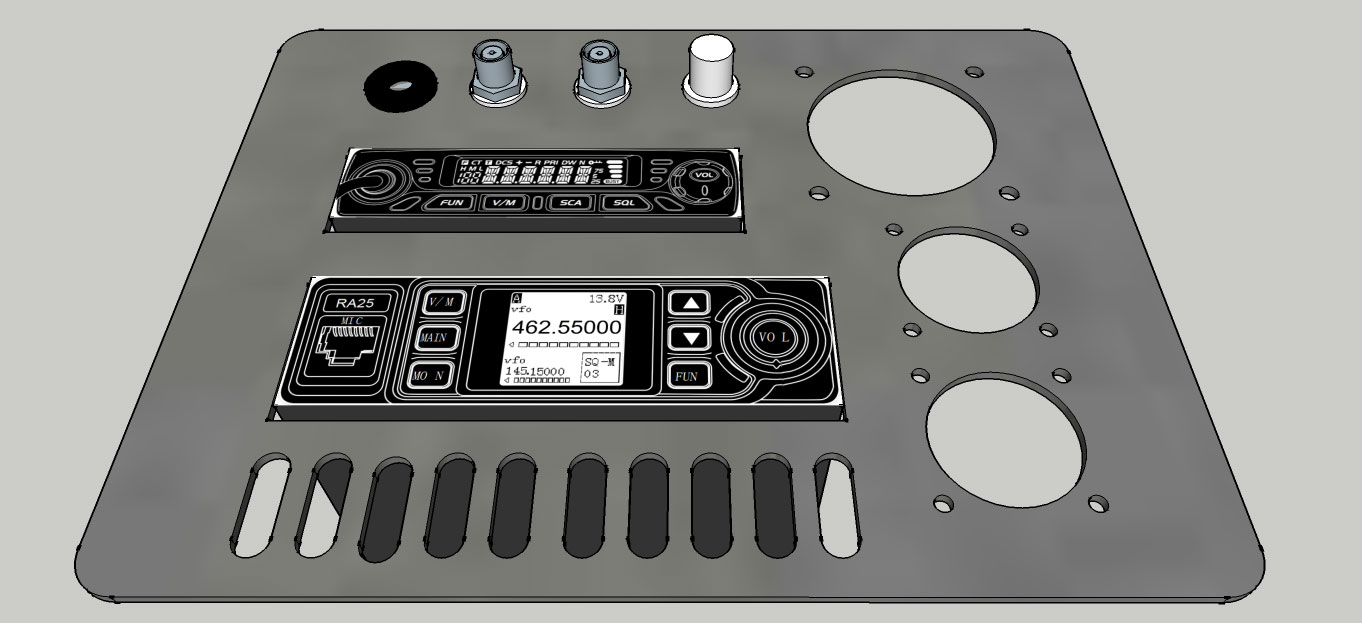

    3D-Modell / GoBox v.6.0

    På frontpanelen monteras även en 60mm/12V fläkt med tillhörande reglage & frontgaller, 2st 40mm högtalare med frontgaller samt en kabelgenomföring för spänningsmatning.

    Radio 'Retevis RA25' yttermått: 124 x 101 x 36 mm
    Radio 'AnyTone® AT-779' yttermått: 104 x 109 x 25 mm


    CRT ELECTRO UV
    VHF / UHF - Mobile FM-Radio

    2025.04.27 Programmerar 'CRT ELECTRO UV' radion, använder mitt tillförlitliga 'UartSBee' RS232/USB interface, hittade information om inkoppling på www.miklor.com[R3].

    Använder en stump avklippt nätverkskabel (Cat 5e) med färdigt monterad RJ45 kontakt som jag löder in på en 3-pol stiftlist för att ansluta till UartSBee kortet.

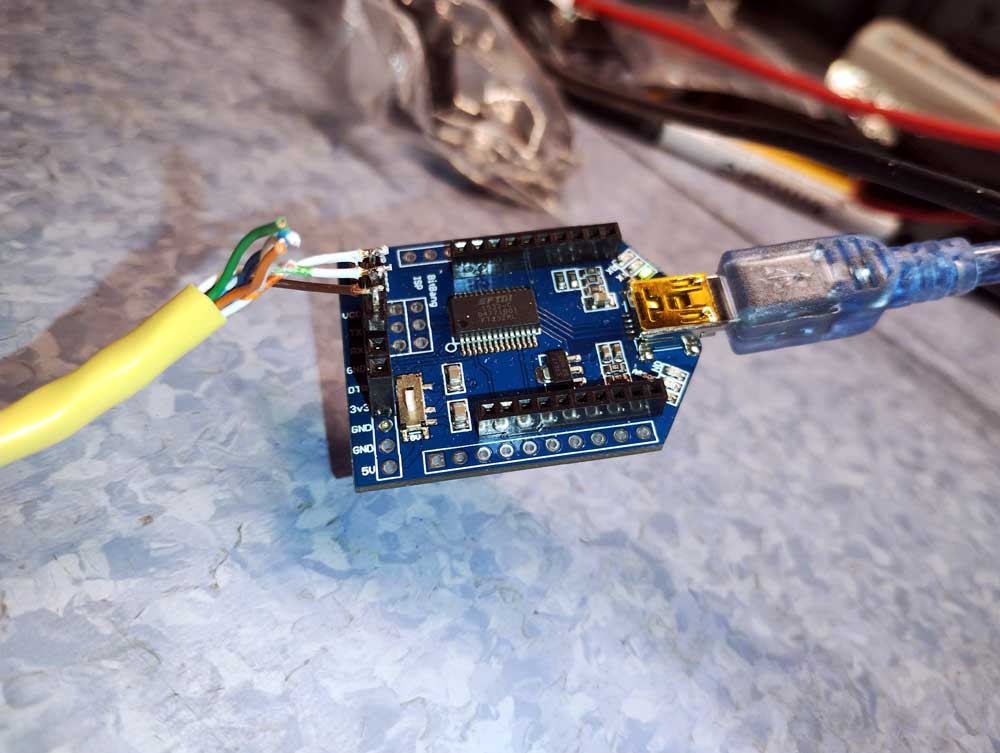

    Programmerar 'CRT ELECTRO UV' / 'UartSBee' interface


    Inkoppling av data-kabel på 'UartSBee' interface

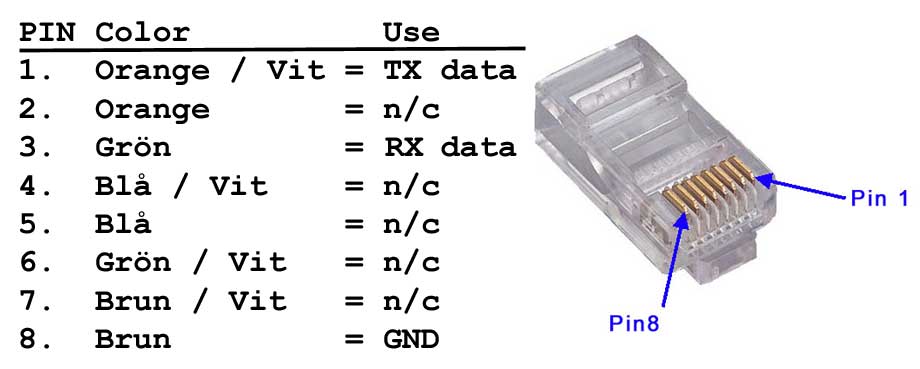

    TIPS! Koppla endast 1=TX, 3=RX och 8=GND - Koppla inte in någon av dom övriga ledningarna då detta kan skada radion.

    Jag noterar även att CRT ELECTRO UV, RETEVIS RA25 och ANYTONE AT-997UV i grunden antagligen är samma radio.

    Lägger i samma kanaler som jag bl.a. använder i min '
    YAESU FT-817ND' radio. Använder programvara 'CRT_ELECTRO_2.01' (CRT original prg. vara)

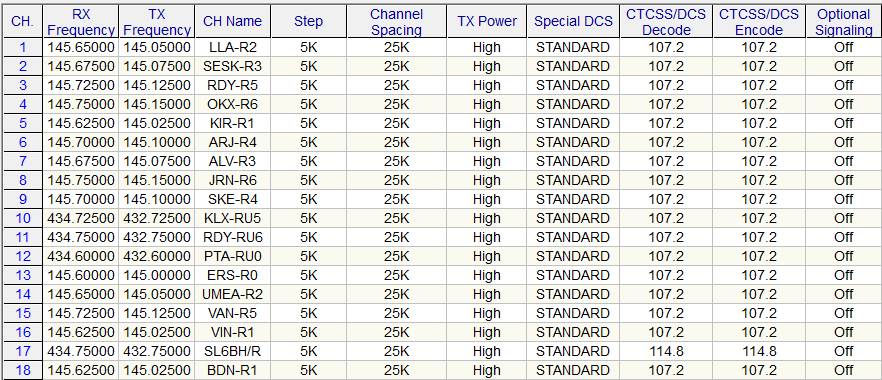

    Kanaldata

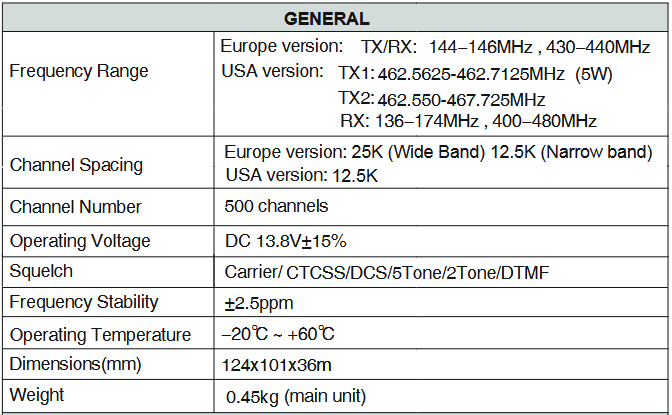

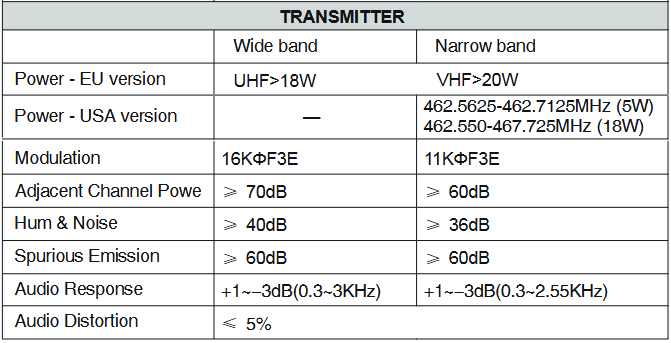

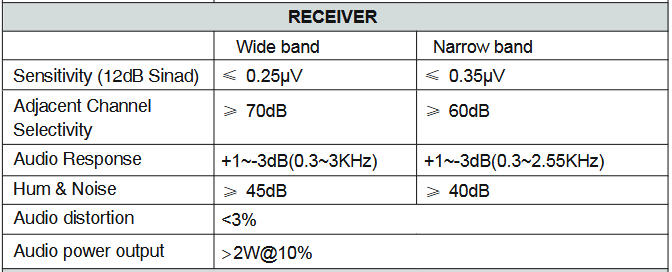

    Tekniska data




    All övrig information hittar du i användar manualen för CRT ELECTRO UV [R4]


    AnyTone® AT-779
    66-88MHz - Mobile FM-Radio

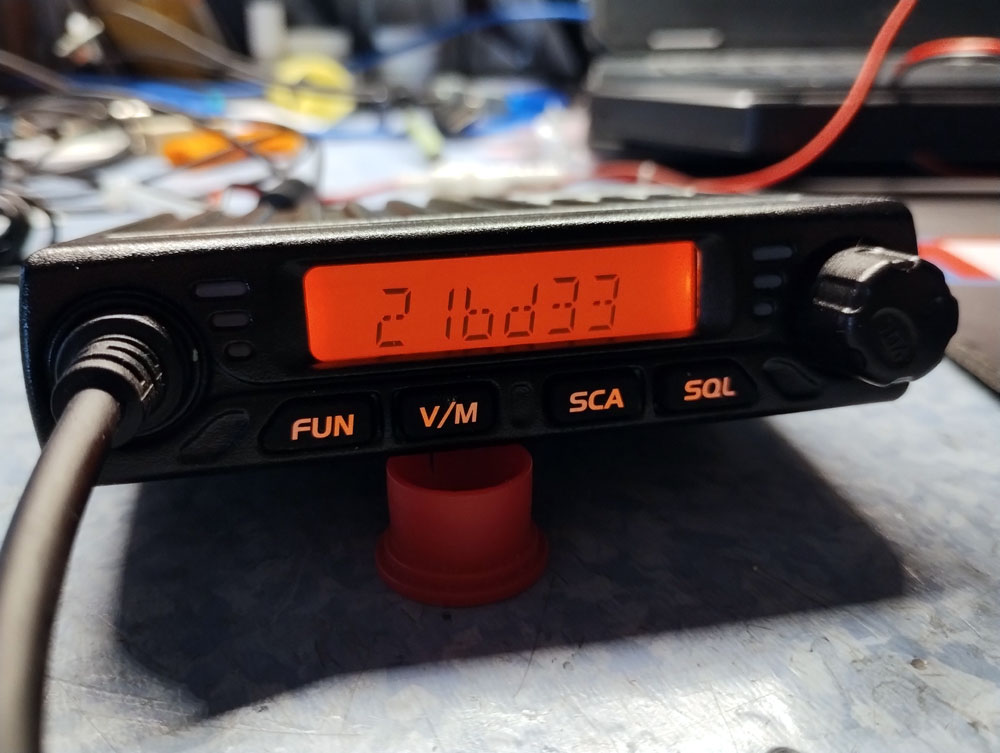

    Har använt 'AnyTone® AT-779' i tidigare projekt. Det är en väldigt liten radio, enda direkta nackdelen jag noterat är att mikrofonkabeln är fast monterad i fronten.

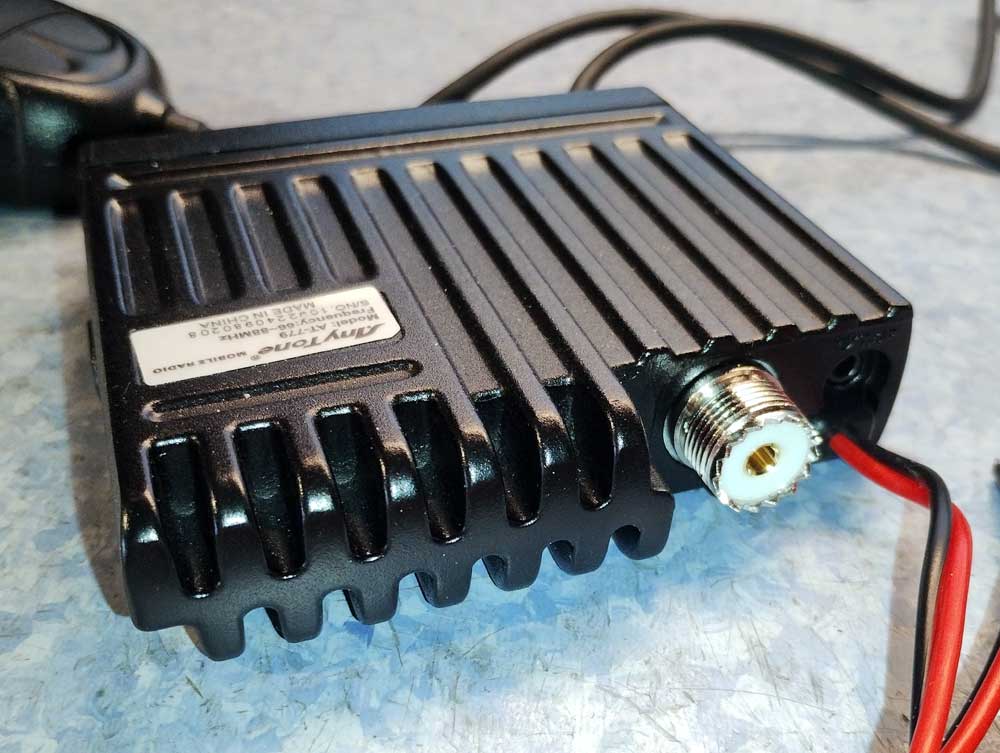

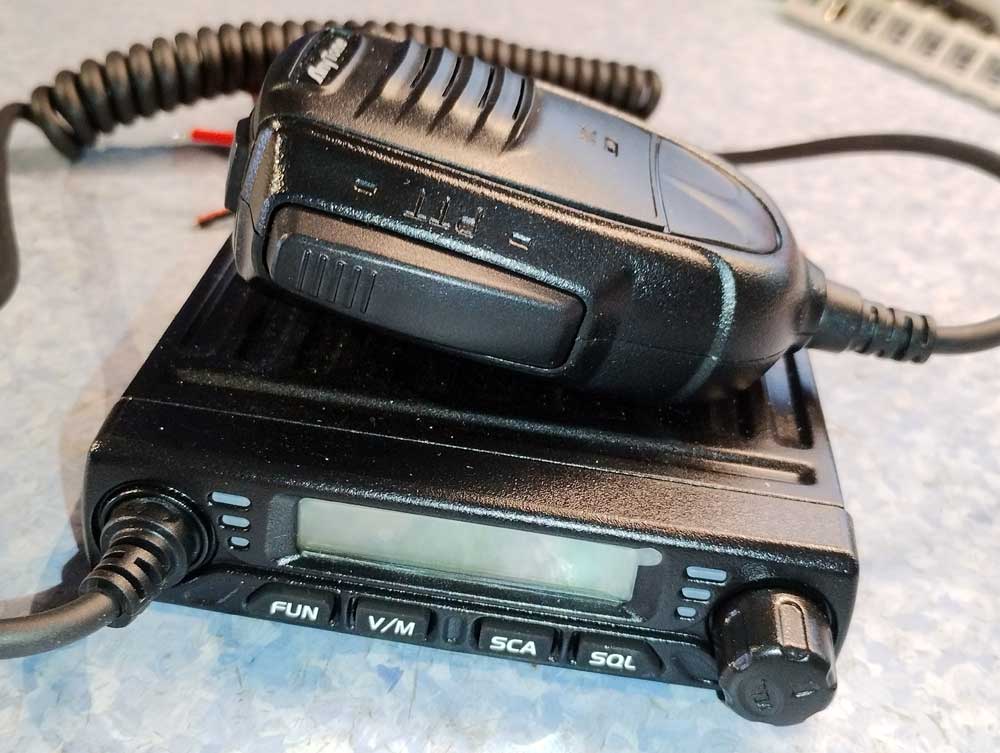

    AnyTone® AT-779 framsida / baksida

    Här kan du läsa mera om '
    AnyTone® AT-779'
    Användar manual för Anytone AT-779 [R1]


    GoBox v.6.0 Kostnad
    Sammanställer kostnader t.o.m. 2025.03.14

    1st Skyddsväska 27x25x17,5 cm ...................... 249,00 SEK [L1]
    1st Retevis RA25 VHF/UHF radio .................... 1299,99 SEK [L2]
    1st Anytone AT-779 69MHz radio .................... 1584,00 SEK [L3]
        Diverse delar / komponenter .................... 225,80 SEK [L4]
    2st Högtalare 40mm ................................. 215,58 SEK [L5]
    2st Magnetfästen PNI 145/PL ........................ 518,14 SEK [L2]
                                                  Summa 4092,51 SEK
