Bygger portabel stationsplats DIY projekt 'GoBox.v.2.0' För HF/VHF/UHF analog & digital kommunikation |
INDEX
|
Senast uppdaterat
2019.02.26 Uppdaterad info om senaste versionen hittar du här! --> GoBox.v.3.0
2018.05.01 Byter bakpanel, monterar antenn kontakter, en tystare 120mm fläkt och en fläkt styrning.

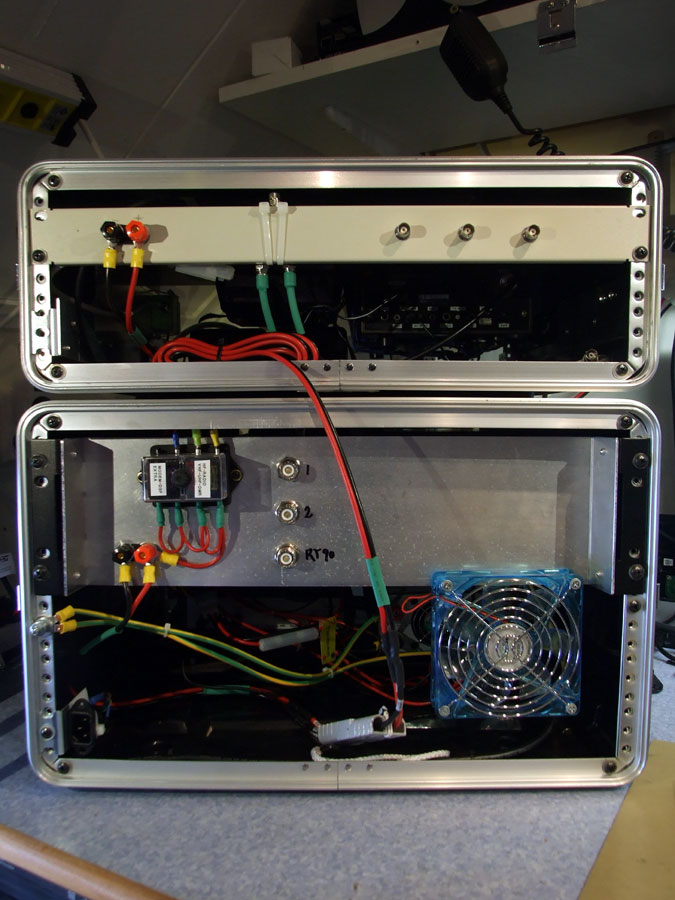

Go-Box & RX-Box baksida / Fläkt styrening
2018.03.23 Bygger en portabelmast & en bredbandsdipol - Läs mera om portabel antennen -->Här!.
2018.03.21 Har påbörjat bygget av PowerBox.v.1.0 - Det är en batterilåda med solcells-laddare, tanken är att få en oberoende / självförsörjande enhet. Läs mera om BatteriBoxen --> 'PowerBox.v.1.0'
2018.03.21 Flyttar all info om första GoBox versionen till denna sida --> 'GoBox.v.1.0'
2018.03.15 GoBox.v.2, DigiMAX och FT8 på 30M bandet - Allt igång och inkopplat, och fungerande! Testar digimode FT8 på 30M, många hörbara / körbara stationer igång, mest nere på kontinenten och från öst.

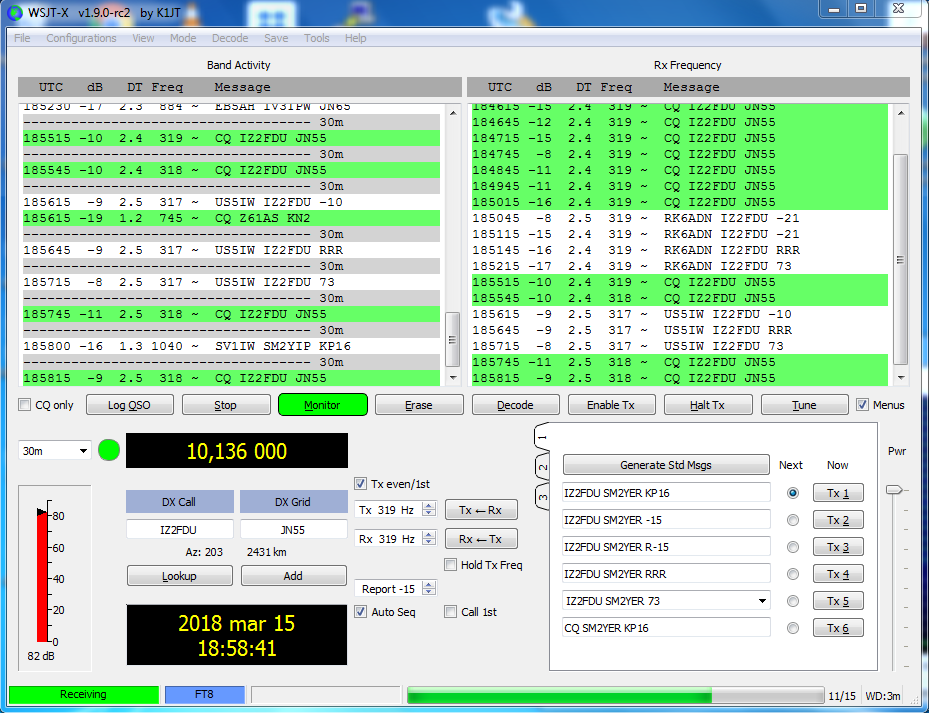

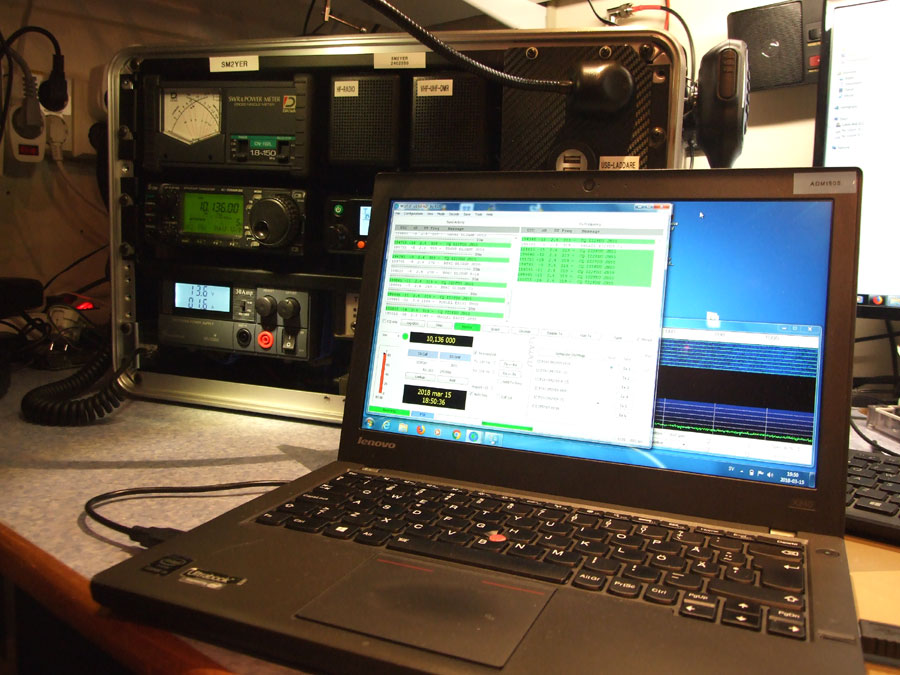

GoBox.v.2 med dator / Skärmdump från WSJT-X v1.9.0-rc2 by K1JT
Note to myself! WSJT-X CI-V address for IC-706mk2G is the default ( SET MOD 34 CI-V ADDRES = 58H ) Comport settings: data=8bit, parity=None, StopBit=1, FlowControl=None, Baudrate is set to prefered rate, max 19200 bps.
2018.03.14 Så börjar min GoBox att bli klar! - Fokus flyttas nu till antenner + batteridrift + solceller och sedan test av grejerna i fält!

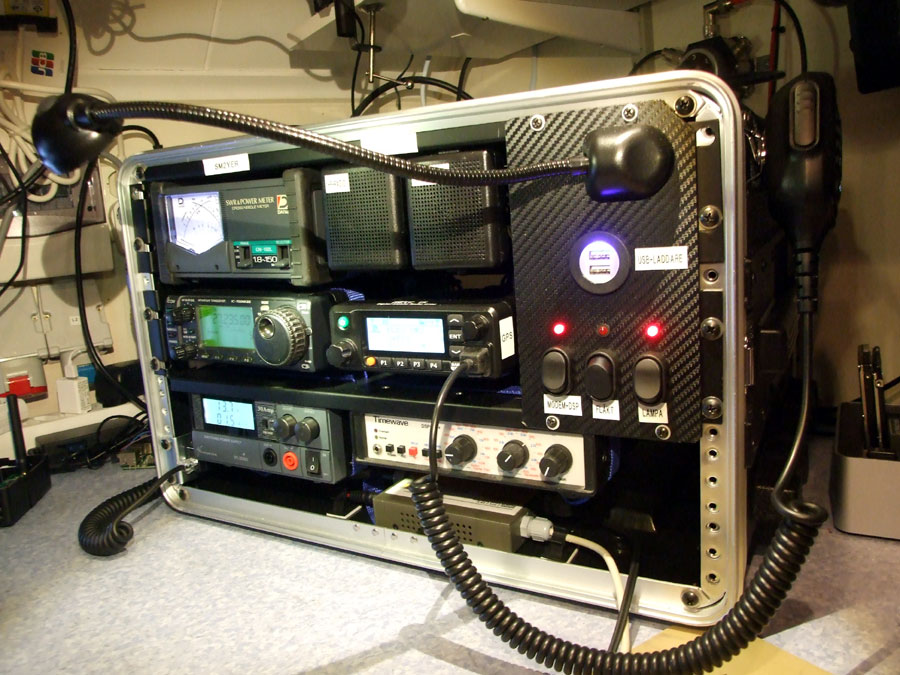

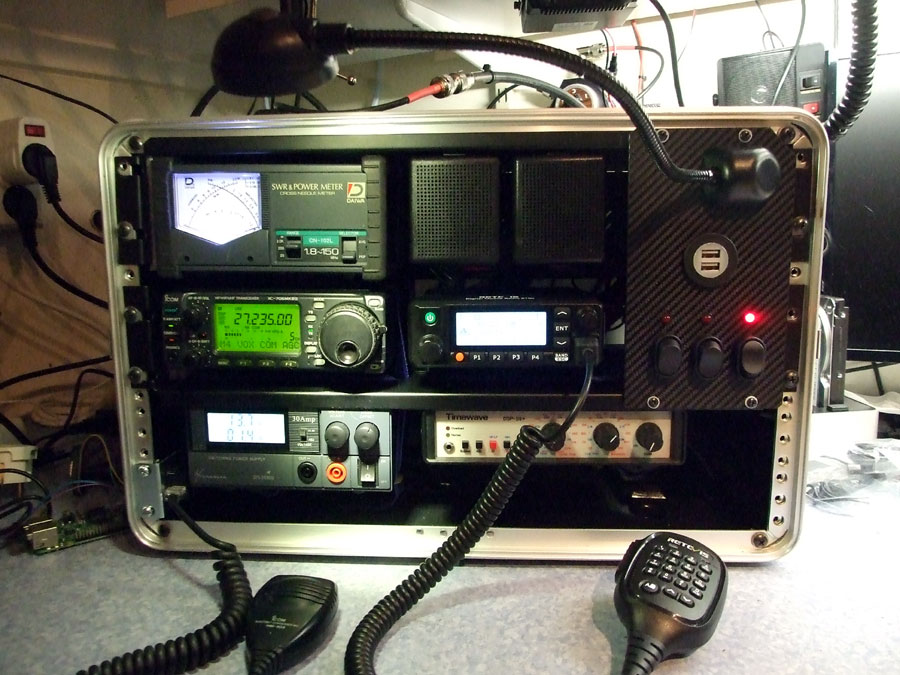

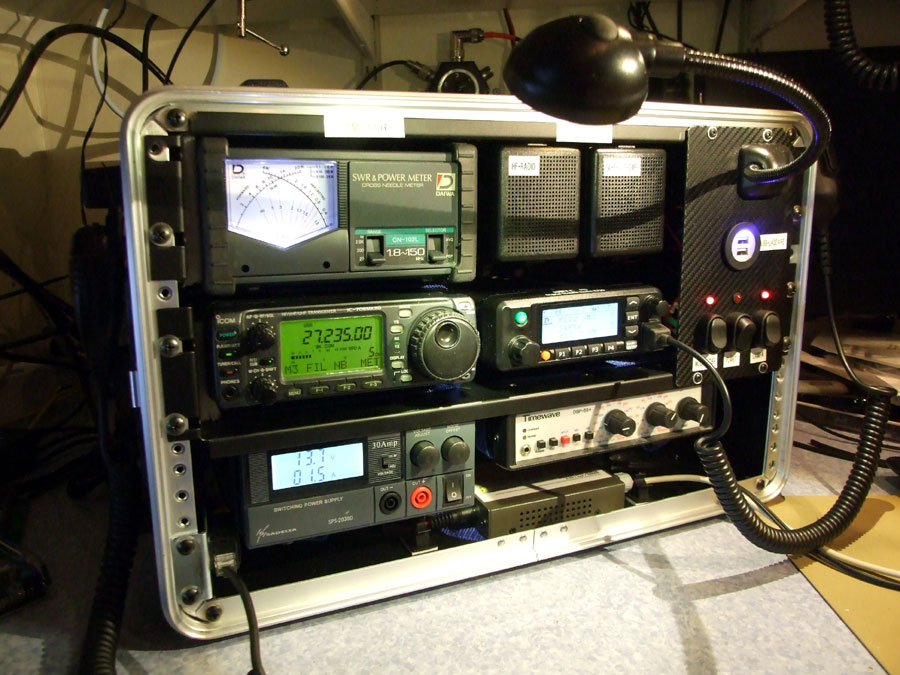

GoBox v.2.0 färdig!
2018.03.11 Kopplar strömförsörjning till LJUD + PTT + CI-V nivå interface och TimeWave DSP enhet. Har beställt lite kontakter för att koppla ljud / PTT / C-IV till IC-706 radion.

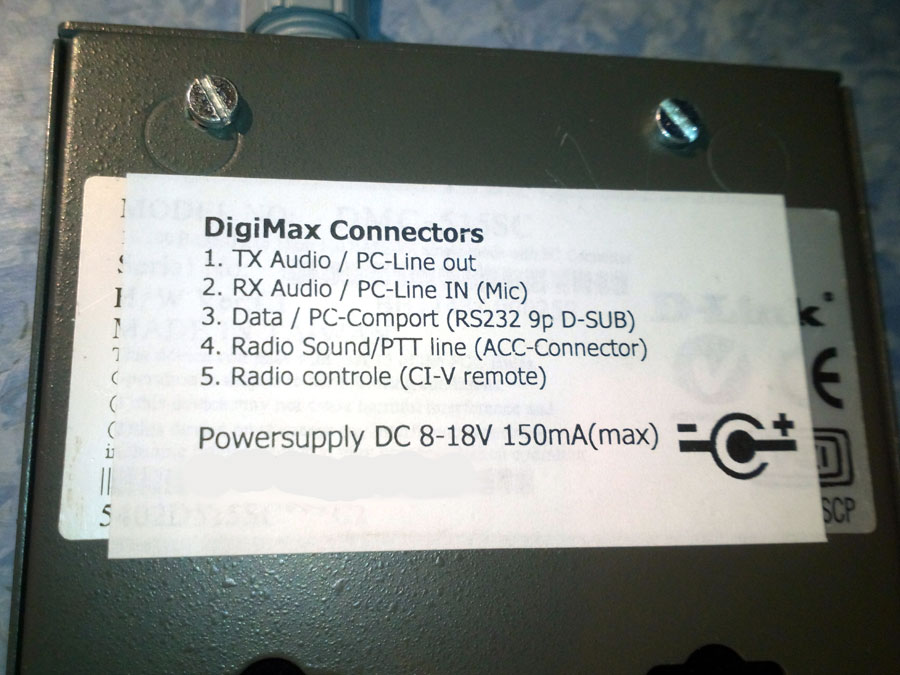

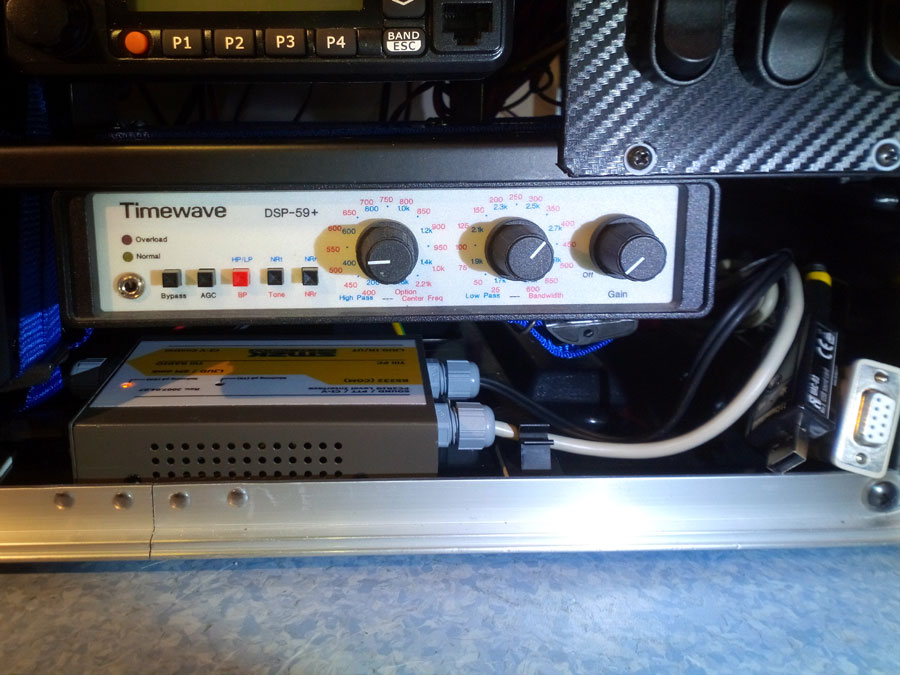

DIY digitalmodem 'DigiMAX' på plats

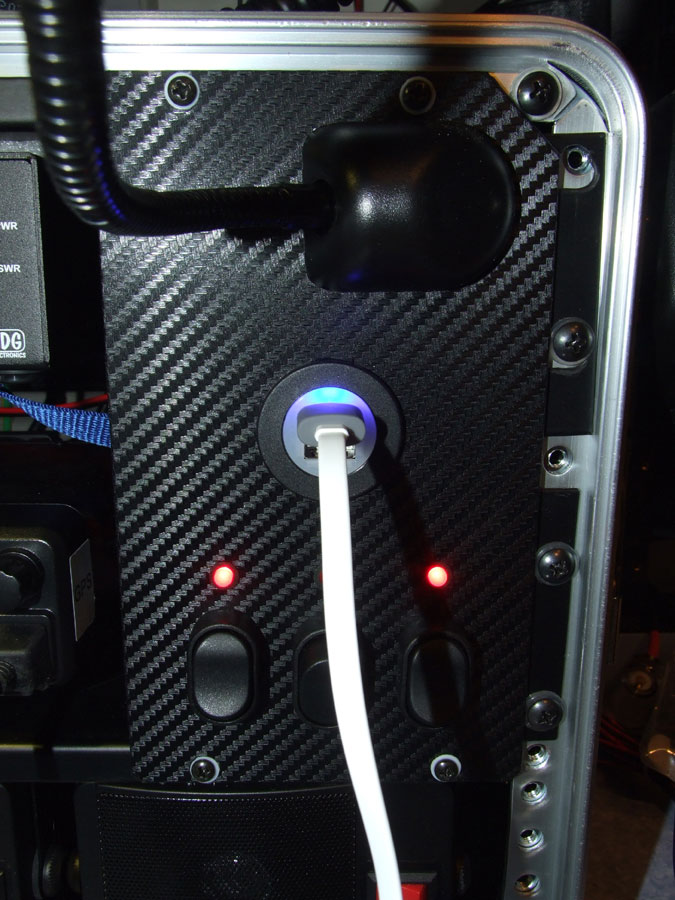

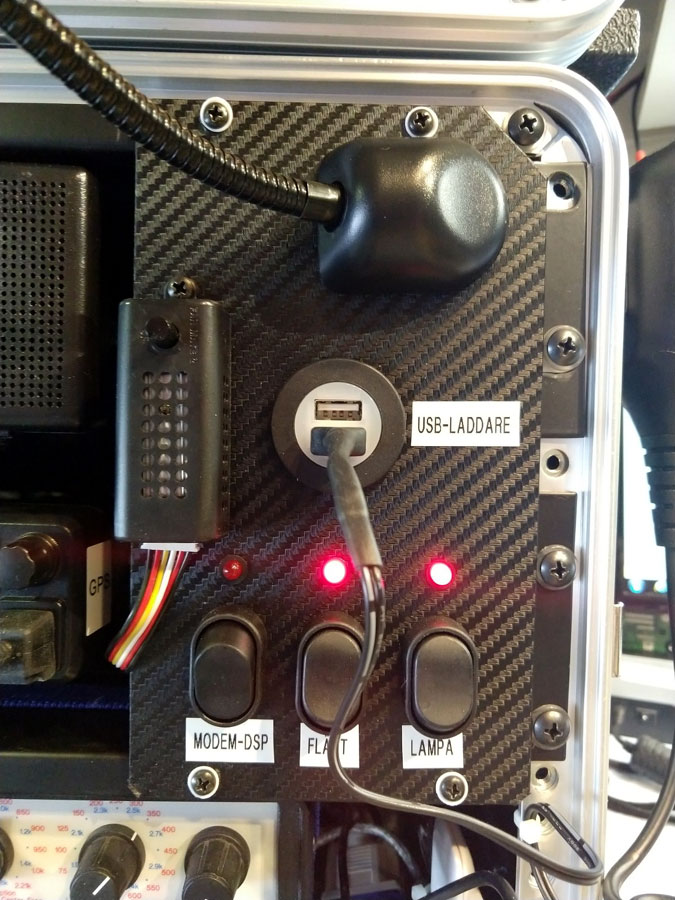

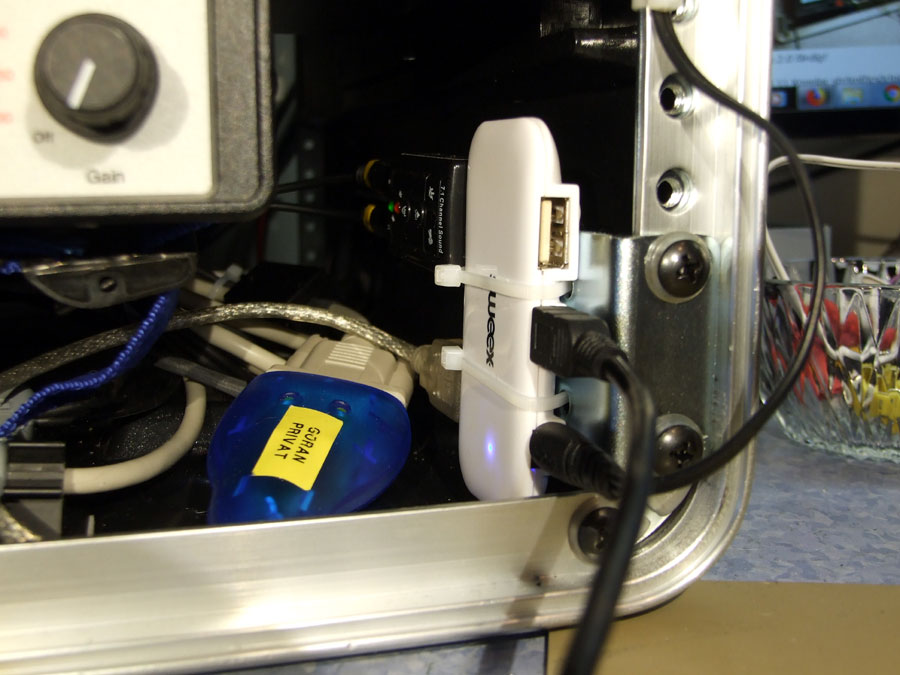

Installerade en 'mini' USB-hub (Se bild nedan) - Nu behövs bara en USB kabel för anslutning av dator. På USB-Hubben har jag kopplat ett USB-Ljudkort & ett USB-RS232 interface för riggstyrning. USB-Hubben strömförsörjs med 5V/DC från USB ladduttaget på kontroll-panelen.

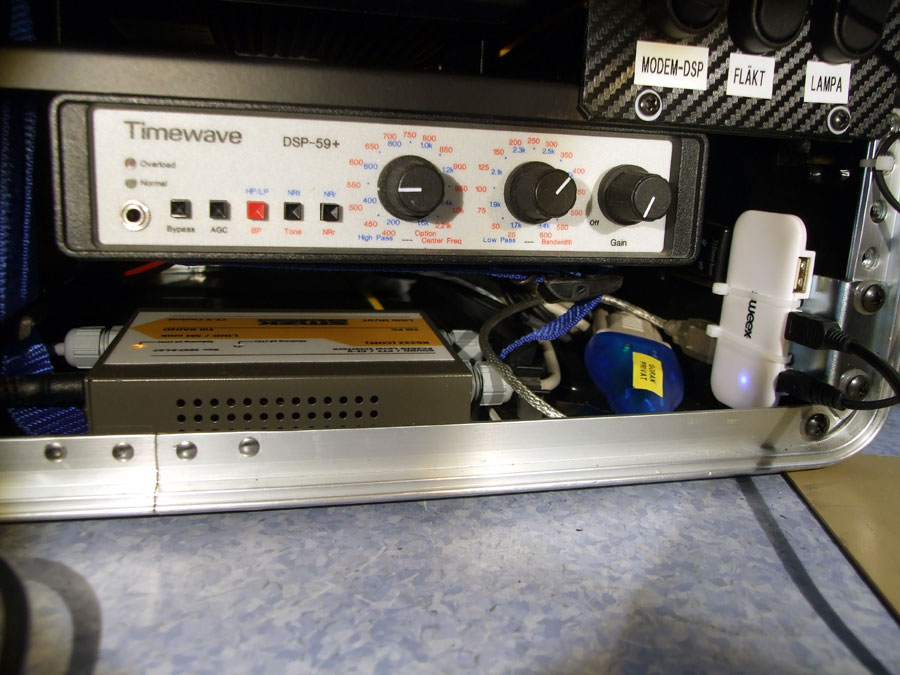

DigiMAX modem / USB-Hub / USB ljudkort / USB-RS232 interface

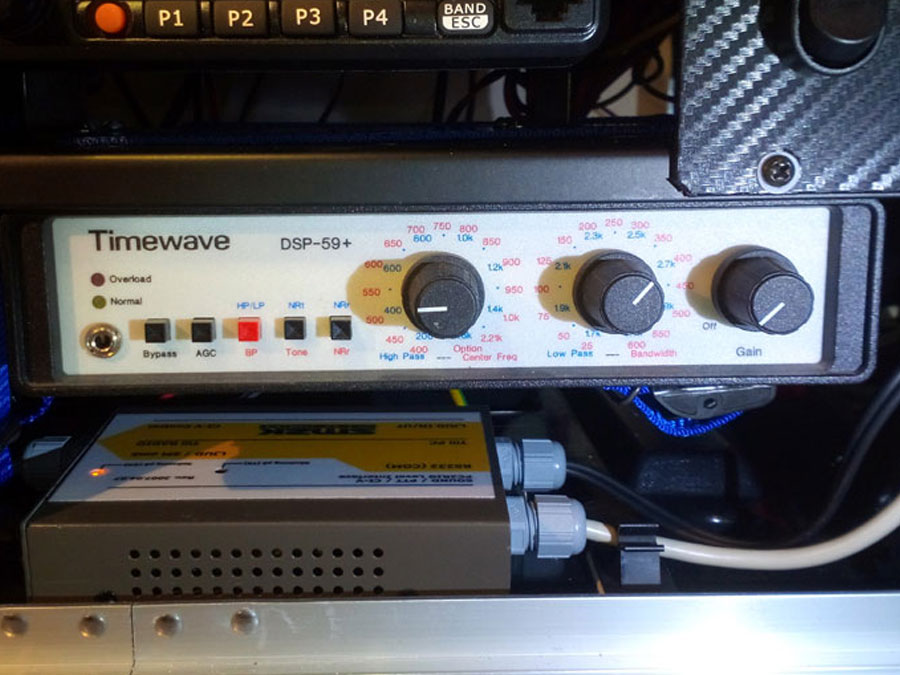

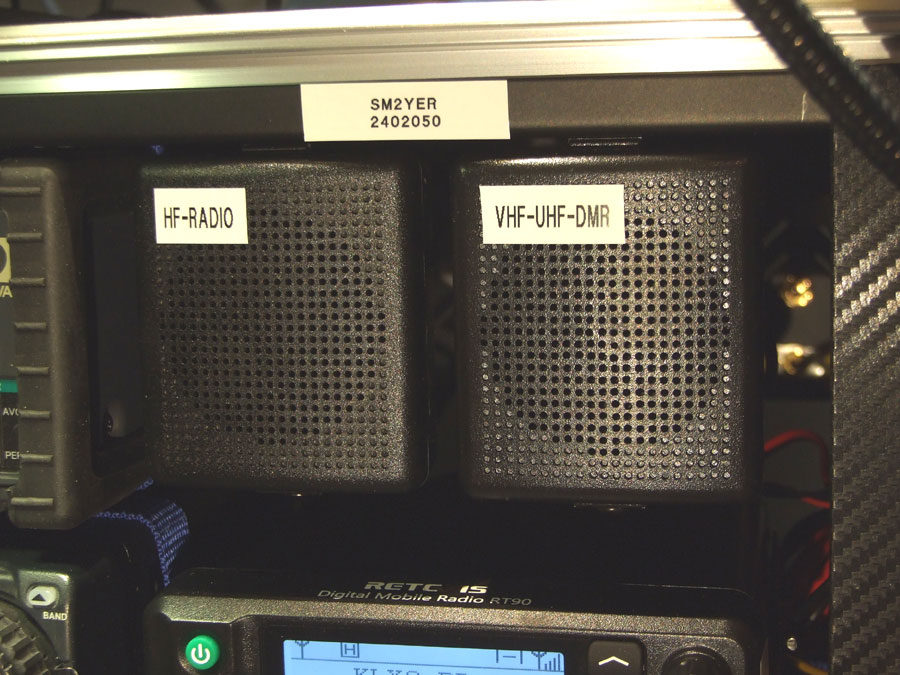

2018.03.09 GoBox v.2.0 redan på gång. Har modifierat lite, antennavstämningen åkte ut, tanken är att köra med en bredbandsdipol i stället. Monterade två mindre högtalare + extern DSP det är en TimeWave DSP-59+ (En gammal favorit!) - Längst ner i boxen finns nu även plats för mitt LJUD + PTT + CI-V nivå interface. Läs mera om mitt 'DigiMAX' DIY interface -->Här!

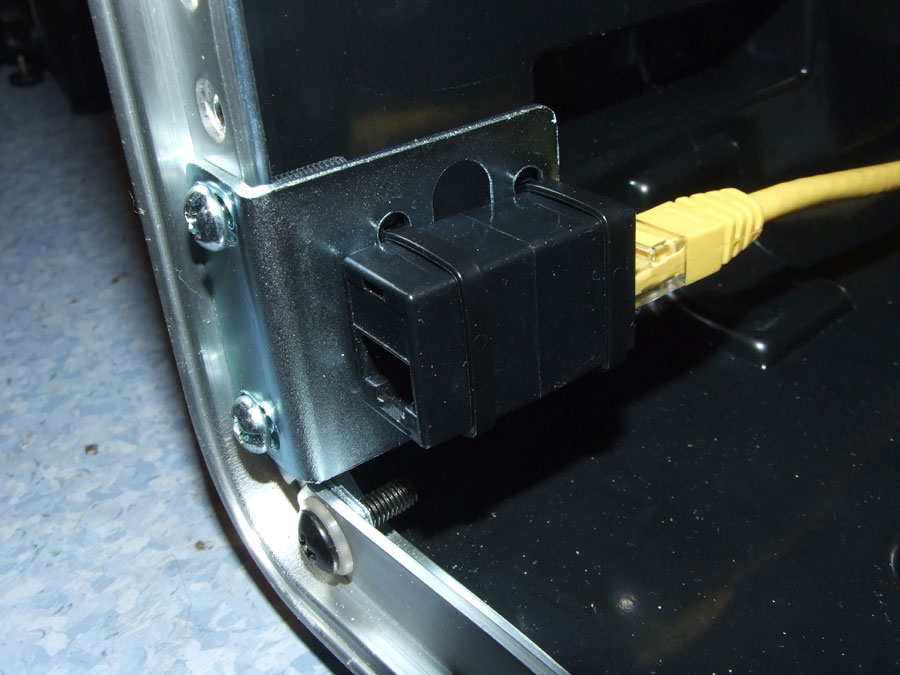

GoBox v.2.0 / Mikrofonkontakt (HF)
Monterar en 'återvunnen' 1HE vinkel och fäster ett RJ45 skarvstycke för att få en enkel / lättåtkomlig mikrofon anslutning. Använder bitar från ett ca. 1cm tjock liggunderlag som mellanlägg när jag monterar apparaterna på/under hyllorna.

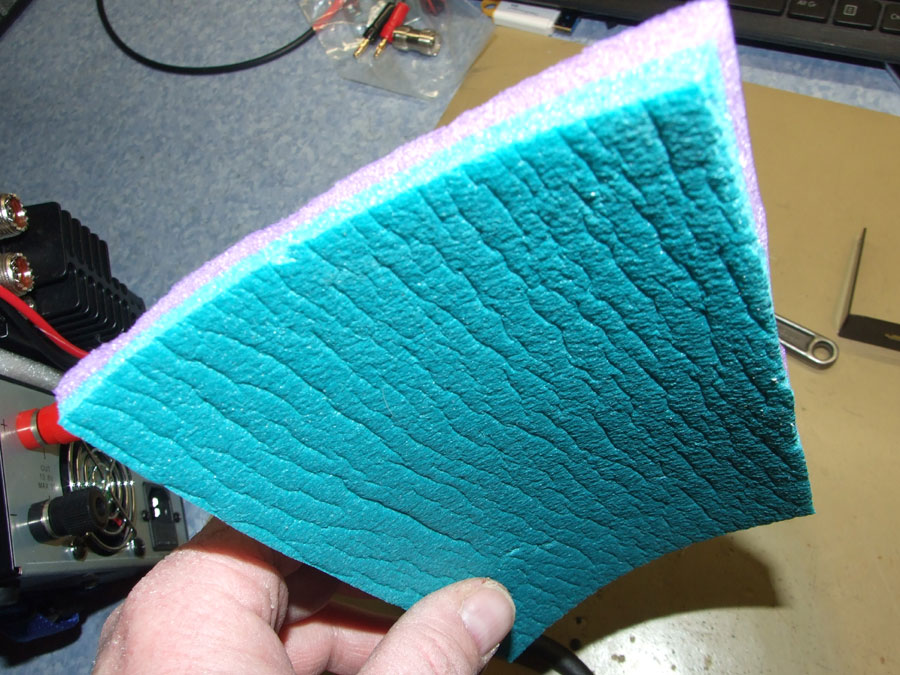

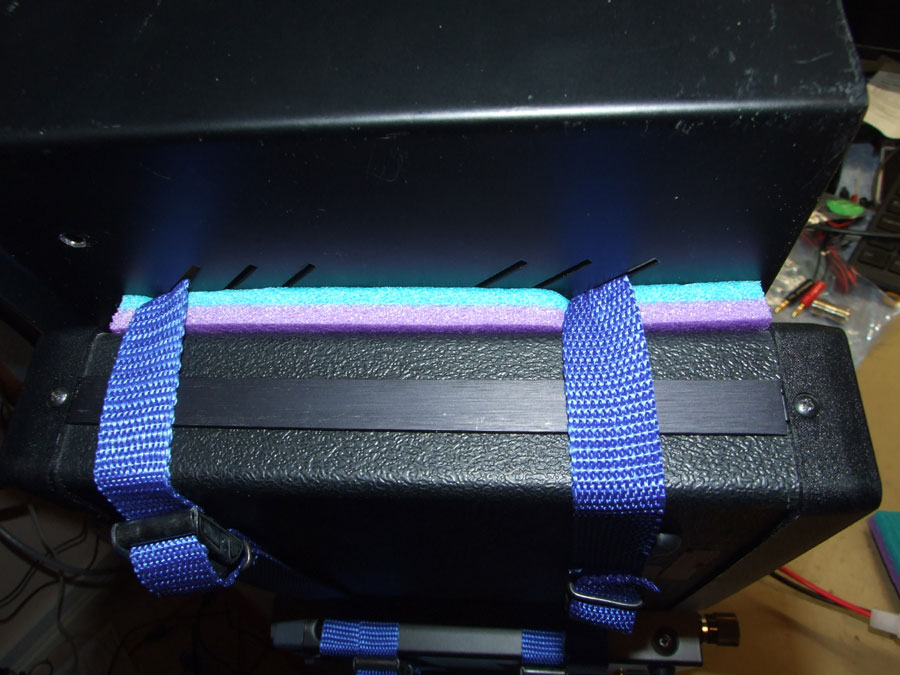

Liggunderlag (Se text!)
2018.03.08 Planerar att använda en s.k. bredbandsdipol (T2FD) med min GoBox, det innebär att den automatiska antenn avstämmaren blir helt överflödig. Samtidigt så inser jag att 'signalink' interface endast hanterar ljud IN/UT och PTT, kan m.a.o. INTE styra radion med ett sådant! - Det gör att man inte kan köra digital moder med hoppfrekvens t.ex. SWALE (Shortwave ALE)
Har flyttat all info om första GoBox versionen till denna sida --> 'GoBox.v.1.0'
ToDo / Kvar att göra...
Finns en hel del kvar att göra innan detta är en komplett, självförsörjande enhet, saknar bl.a:
GoBox lådan
Lite omkoppling av strömbrytare för dom olika förbrukarna. Relä för automatisk växling mellan intern / extern strömförsörjning. Ändra antenn anslutningarna. Tystare fläktar + varvtalsreglering (Termostatstyrd?)
Batterilåda + Regulator + Solpanel + Förvaring
Har flyttat all info om min 'PowerBox' till denna sida --> 'PowerBox.v.1.0'
Portabelmast + Trådantenner + Koaxialkablar + Förvaring
Har flyttat all info om min portabel mast + antenn till denna sida --> 'Portabel Mast + Antenn'.
Beskrivning
Alla ingående delar är mer eller mindre 'standard' delar, en del är begagnade / återvunna delar från 'junkbox' - Fläktar, DC terminaler, rack-hyllor och själva rack-lådan har tidigare haft andra uppgifter att fylla.
Använder vanliga grejer för 'Bil-EL' när jag koppla all 13,8V DC spänning inne i lådan, det är ringkabelskor, flatstiftshylsor, USB ladduttag, säkringshållare, säkringar och 4mm2 el-kabel.

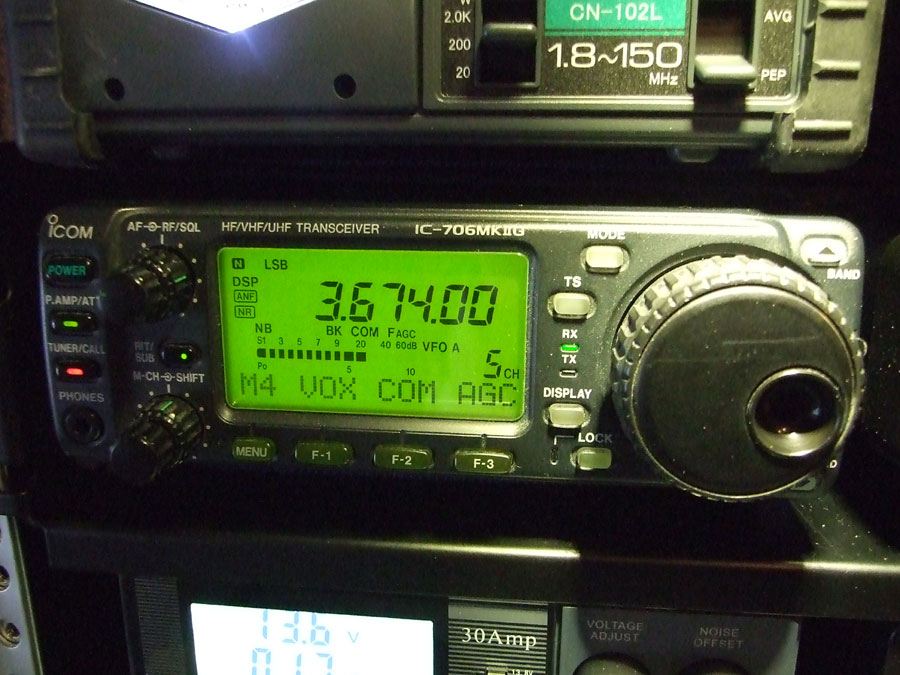

För HF (Kortvåg) används en ICOM IC-706mk2
Not 1 - Antennavstämning behövs inte när man använder en bredbandsdipol
Not 2 - DigiMod 'SWALE' använder hoppfrekvens, en antennavstämning hinner inte avstämma vid varje frekvenshopp.
|
ICOM radion kan modulera med AM/FM/USB/LSB på kortvåg (HF), VHF och UHF. Med DigiMAX modemet inkopplat så kan man köra alla digitala trafiksätt på alla dessa band.
Några noteringar Plus :-)
Några noteringar Minus :-(

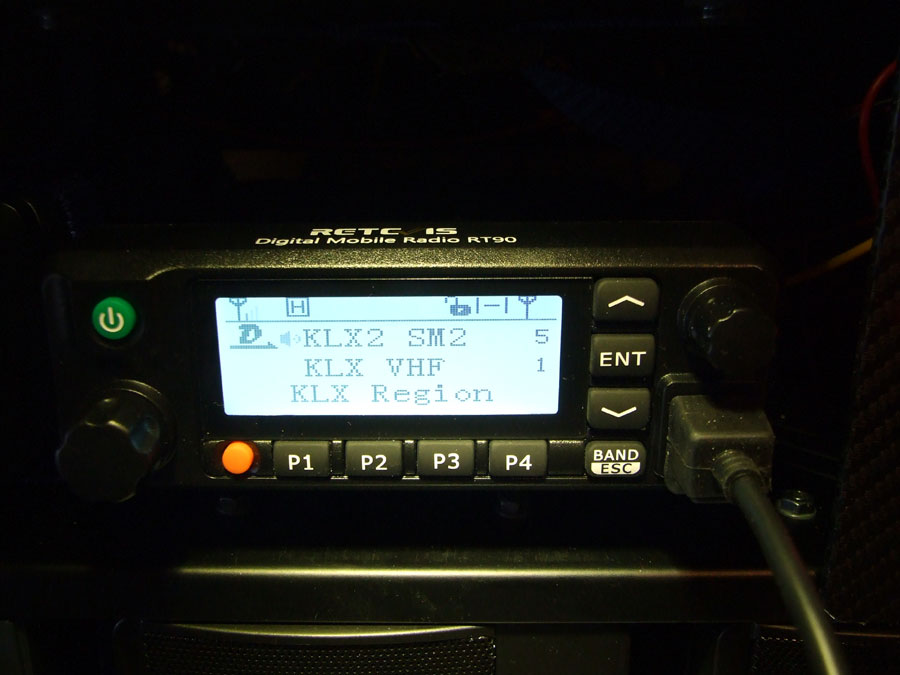

Utrustning
Min GoBox har ändrats något över tid, nuvarande 'configuration' ligger oftast under 'senast'

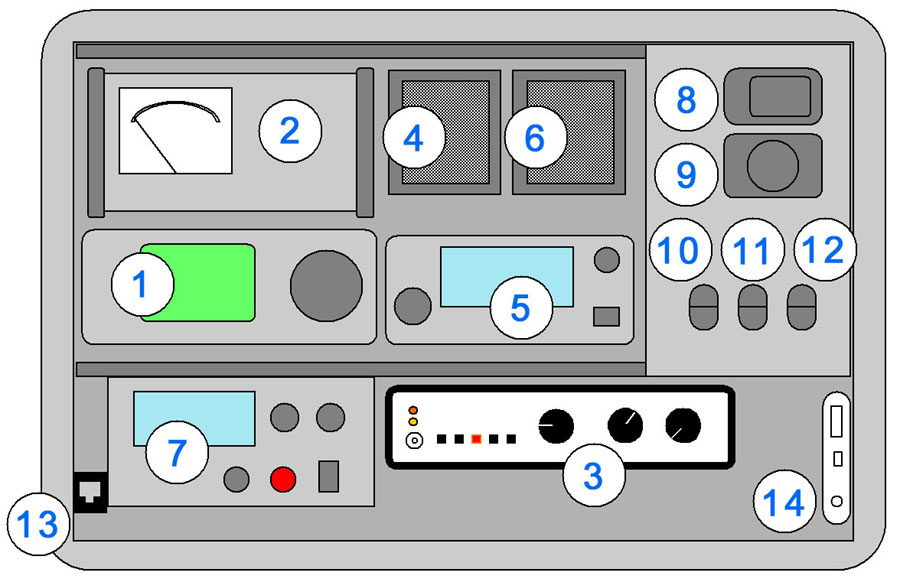

Beskrivning av front
|
Budget / Transport

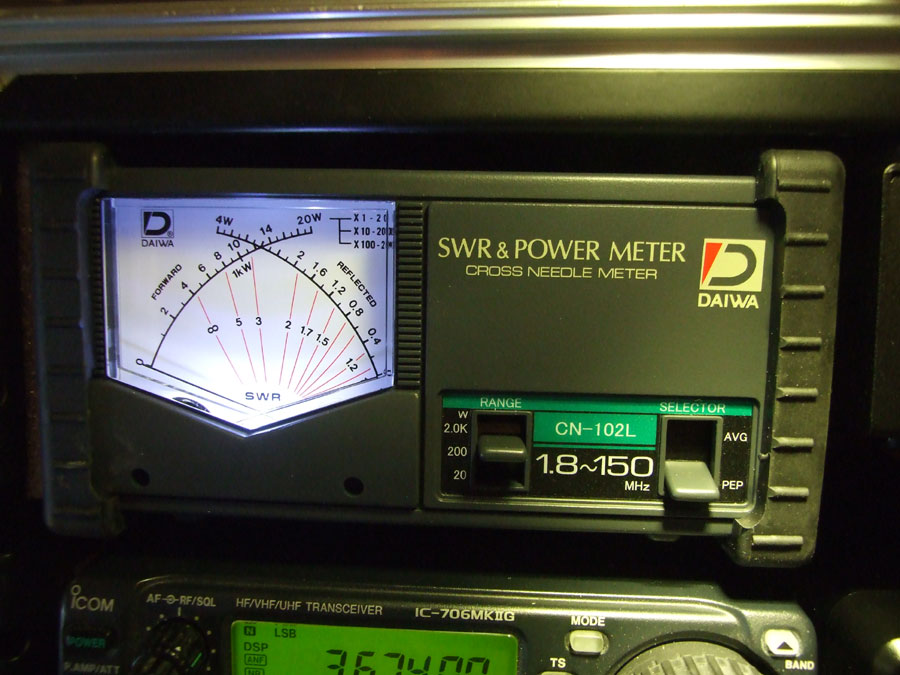

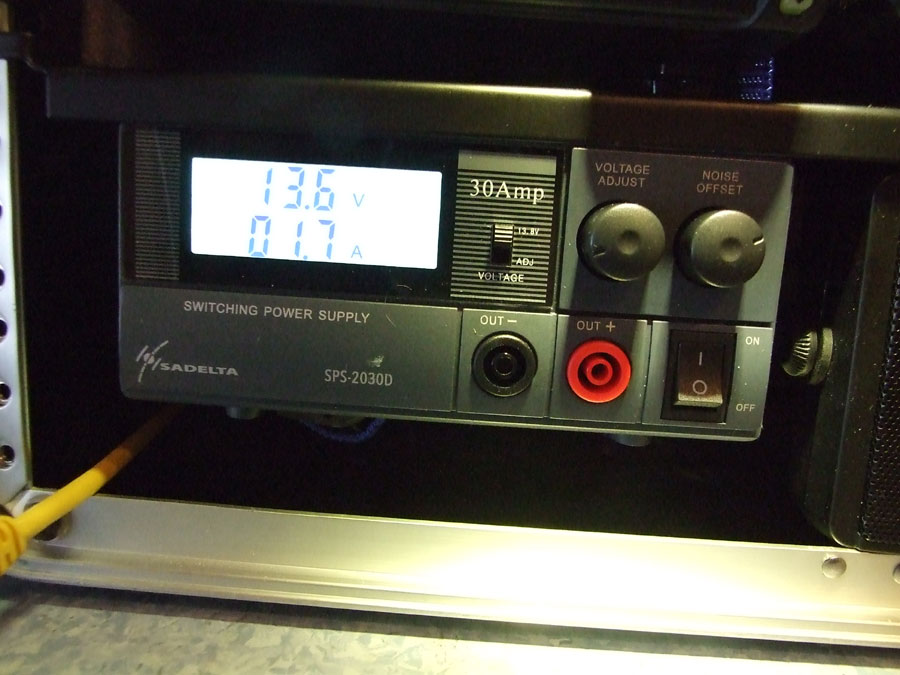

Kostnader t.o.m. 2018.01.19 ===================================================================== Thomann Rack Case 6U B-Stock .................. 651,00 kr ICOM IC-706mk2 (Beg) ......................... 6500,00 kr Sadelta SPS-2030D 13.8v max 30A .............. 1090,00 kr Daiwa CN-102L ................................ 1250,00 kr |
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] https://www.thomann.de
[L2] limmared.nu
[L3] Biltema.se
[L4] eBay.com
Länkar / Referenser:
[R1] Bra beskrivning på olika Trådantenner @hflink.com
[R2] Homepage / download / manual för WSJT-X (K1JT @ Princeton)
[R3] http://www.packetradio.com/t2fd.htm
[R4] http://www.g4ifb.com/FT8_Hinson_tips_for_HF_DXers.pdf
