Scanner & Nödradio RX-Utrustning Mottagar utrustning för Field-Day events, eCom m.m. |
INDEX
|
Senast uppdaterat

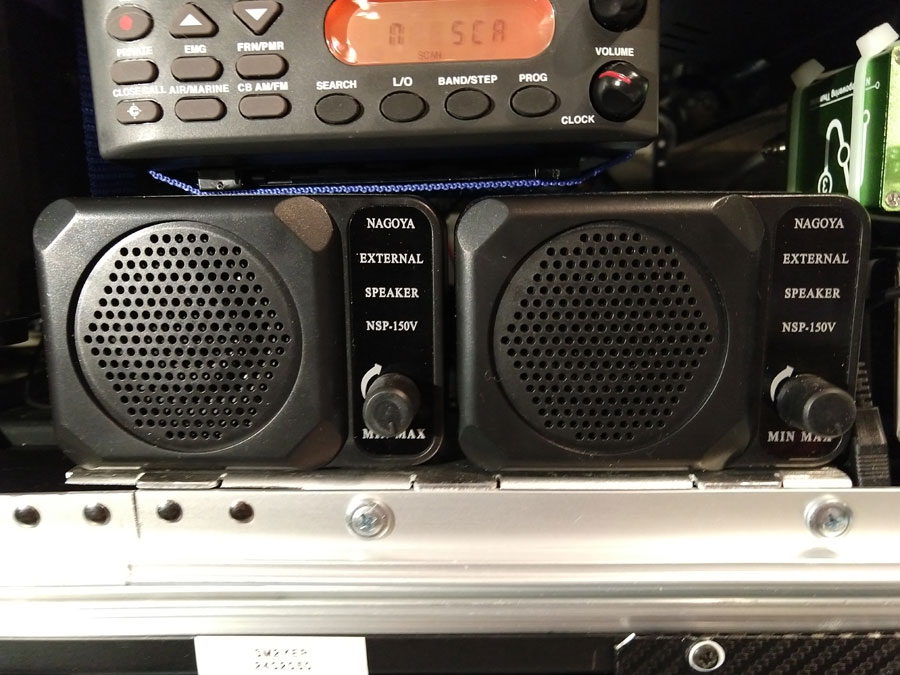

2018.05.01 Finputsar lite på mottagar utrustningen. Monterar 2st 'NAGOYA NSP-150V' högtalara, det är med all säkerhet inte 'äkta' vara! - Ljudet är väldigt lågt och kraftigt beskuret i omfång, får försöka att hitta bättre högtalare så småningom...
2st 'pirat' högtalare / testar nongles.com N3 SDR mottagare

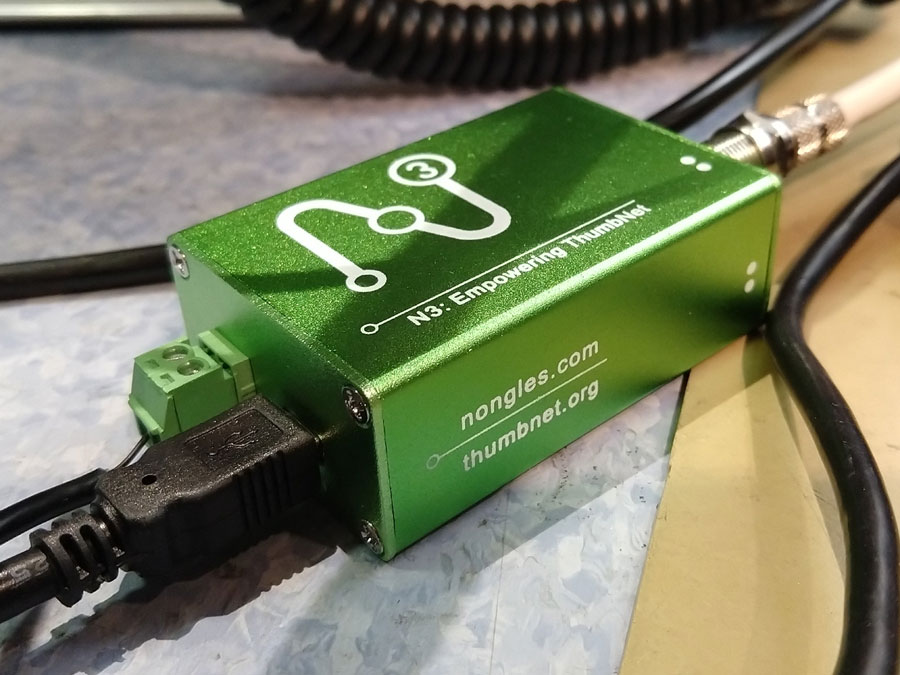

Provar en 'nongles.com N3' SDR mottagare, den använder samma chip R820T2 + RTL2832U men har lite större EEPROM, bättre HF skärmning, ska ha lägre egenbrus bl.a. genom att 5V drivspänning tillförs sepparat (drivs inte via USB anslutningen). Allt onödigt som t.ex. power LED har skalats bort.

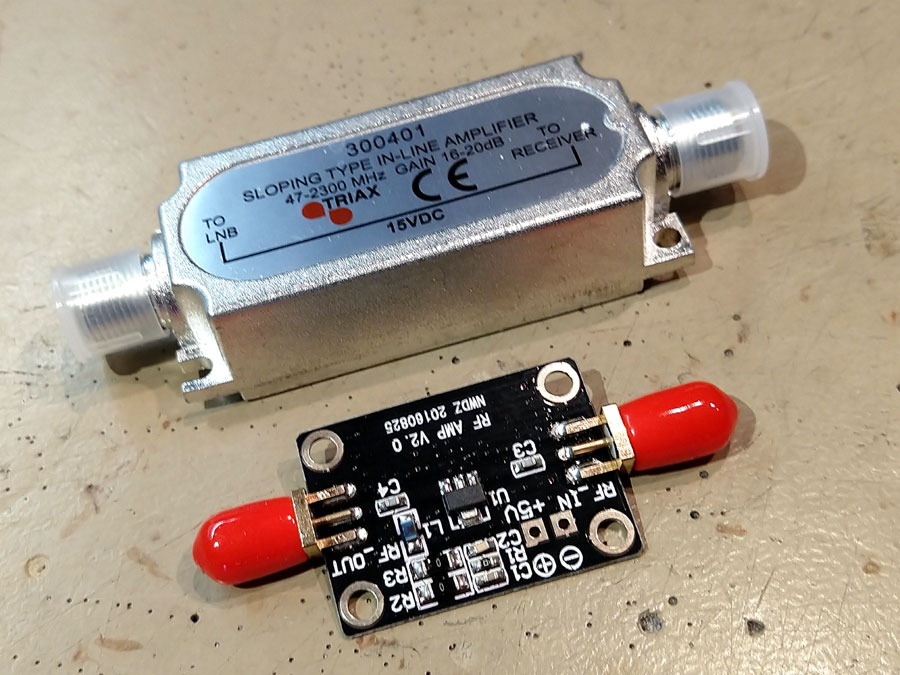

2018.04.22 Själva RX-Boxen börjar att bli klar, testar den ihop med min 'TX Go-Box' - Just nu provar jag lite olika 'Low Noise Amplifier' (LNA) moduler, två är avsedda att användas tillsammans med RTL.SRD mottagare, den tredje är egentligen avsedd för TV-Mottagning.

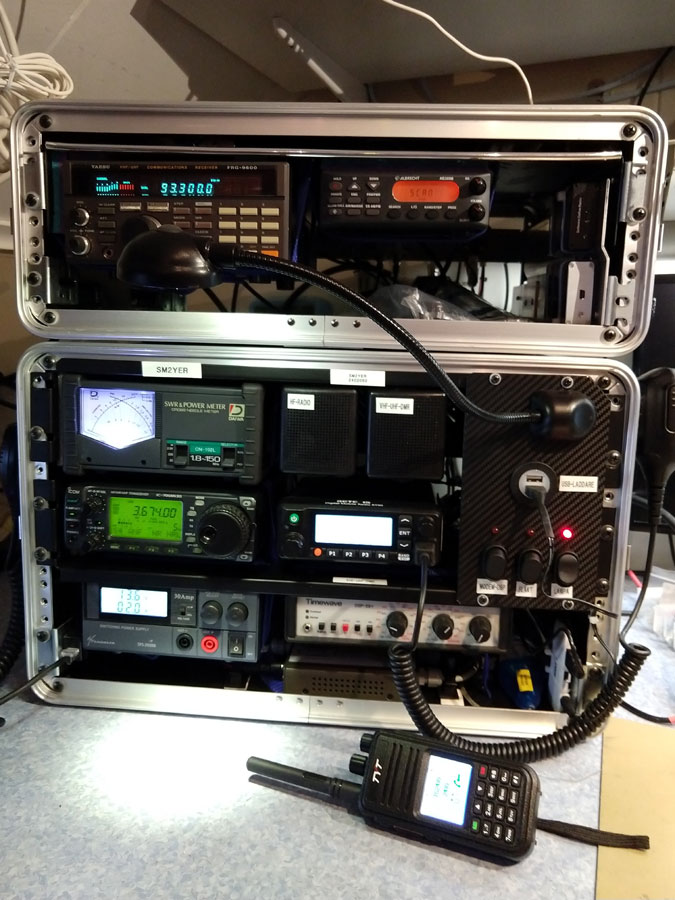

TX-GoBox & RX-Box / 2 x LNA
När man tittar på data för TV-LNA förstärkaren 'TRIAX 300401' så borde det kunna fungera, förstärkning är 16-20dB för frekvensområdet 47-2300MHz. (Hittar inget brustal)
2018.04.22 Sammanställer en frekvenslista över intressanta (Möjliga) frekvenser att lyssna på. Listan ligger -->Här! (komma separerad .csv fil)

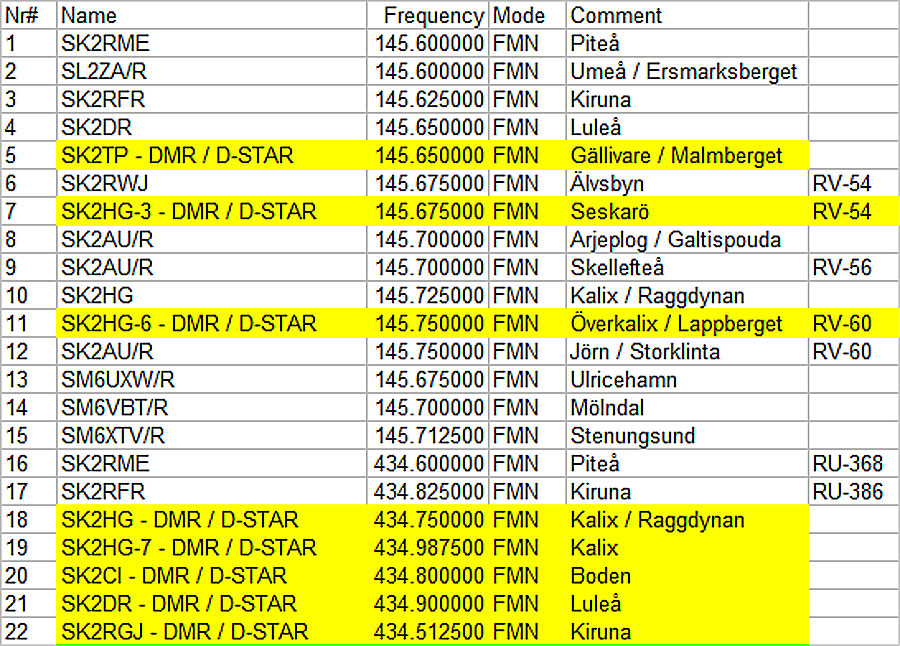

- Amatörradio / Repeater frekvenser (bildfil)

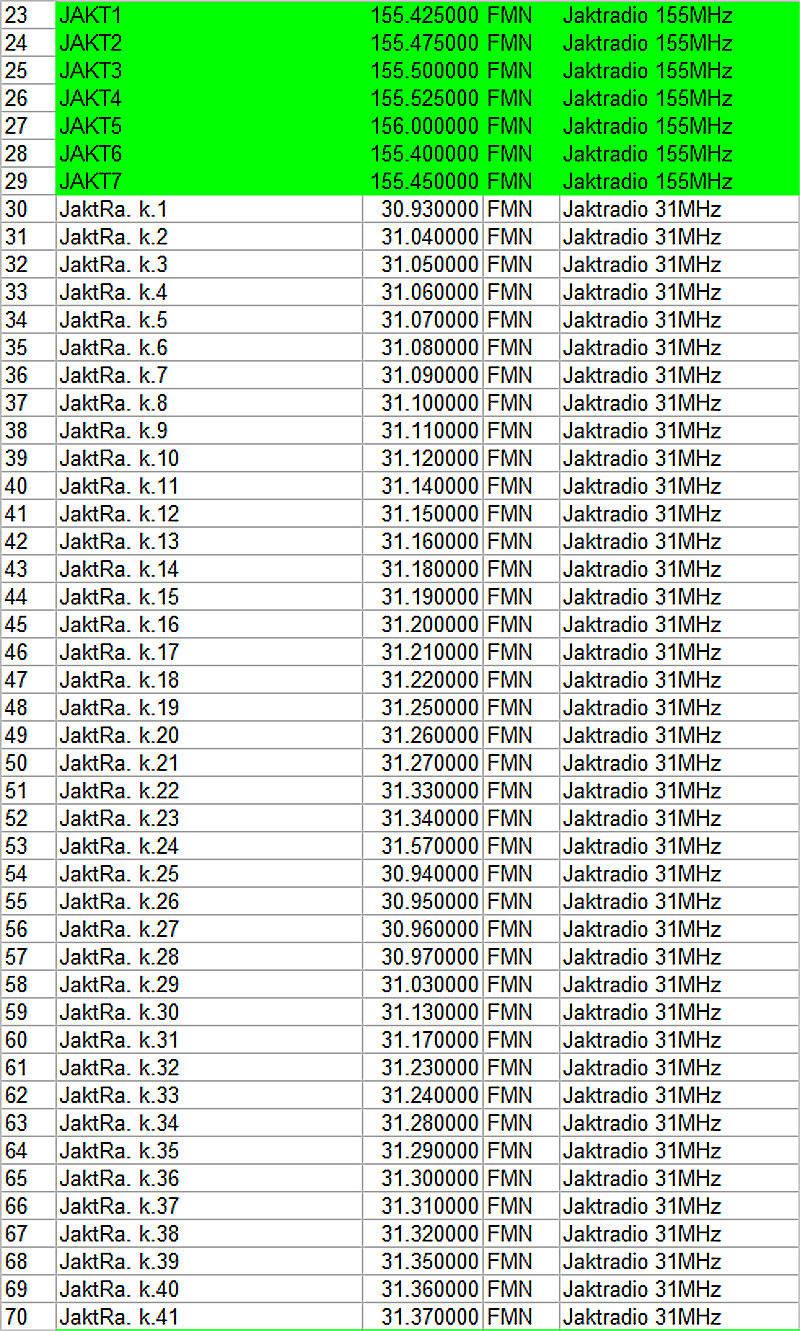

- Jaktradio kanaler 31/155 MHz (bildfil)

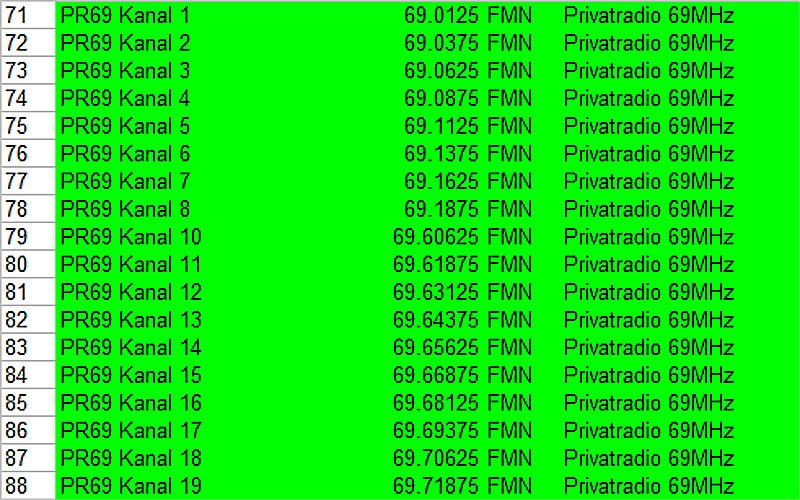

- Privatradio kanaler 69MHz (bildfil)

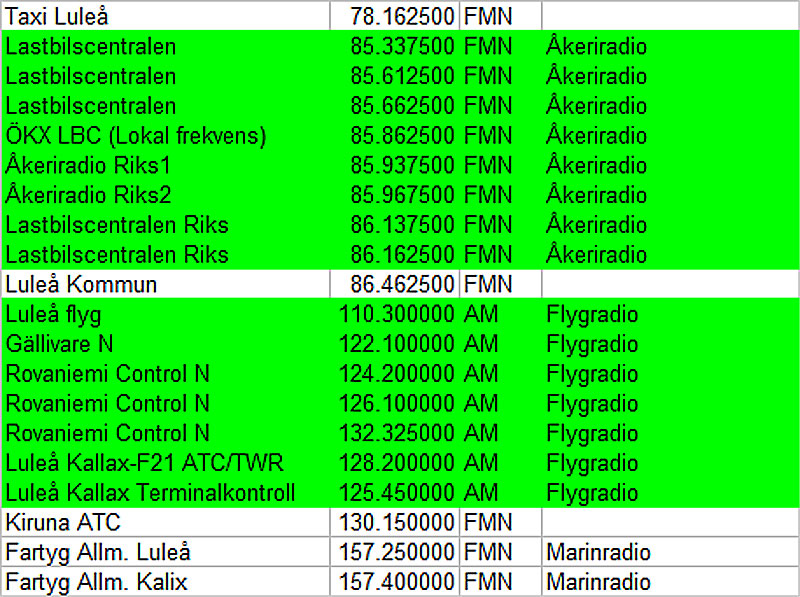

- Transport / Flyg / Marin frekvenser (bildfil)

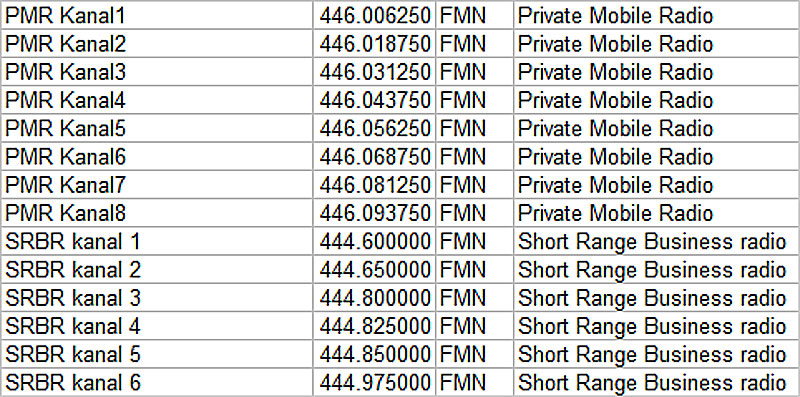

- PMR / SRBR kanaler 444/446MHz (bildfil)

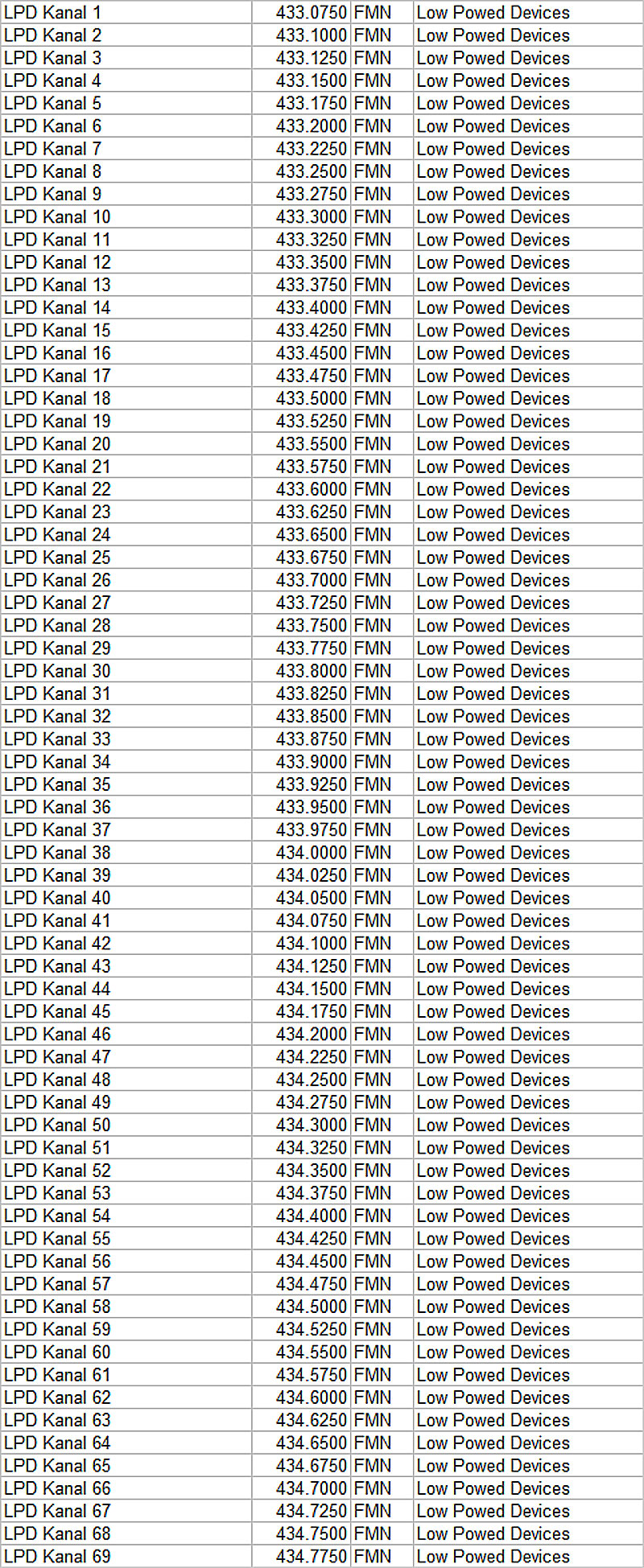

- LPD Kanaler 433-434MHz (bildfil)

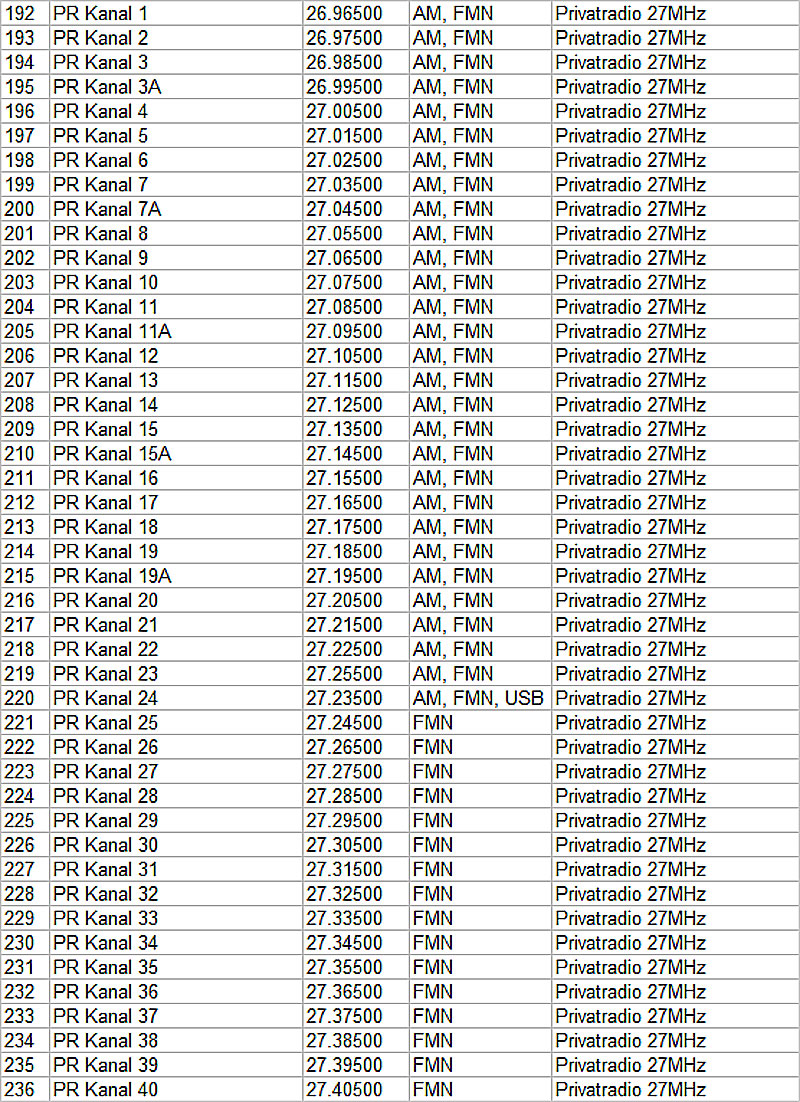

- Privatradio kanaler 27MHz (bildfil)

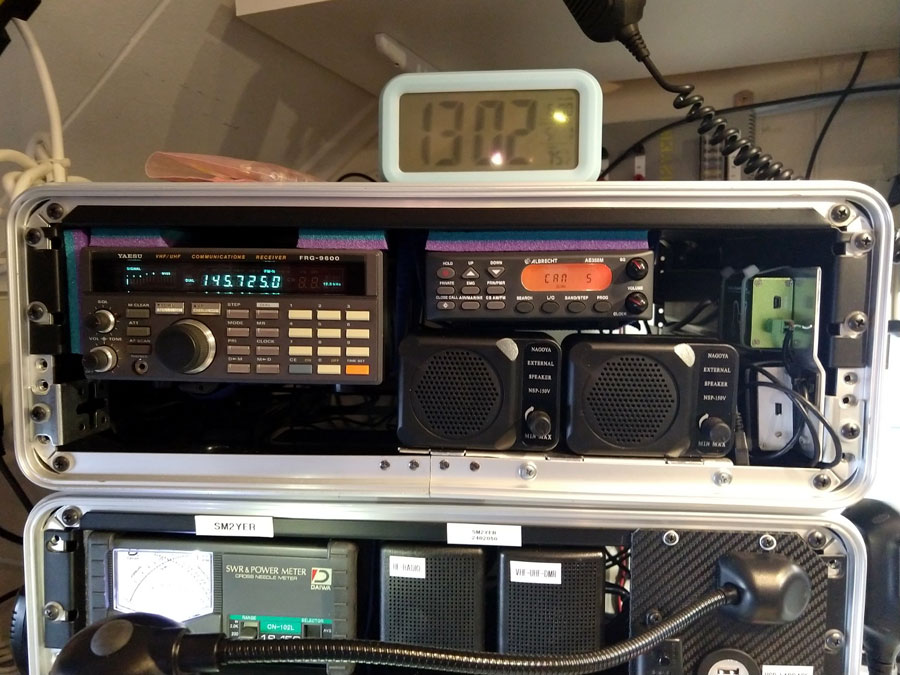

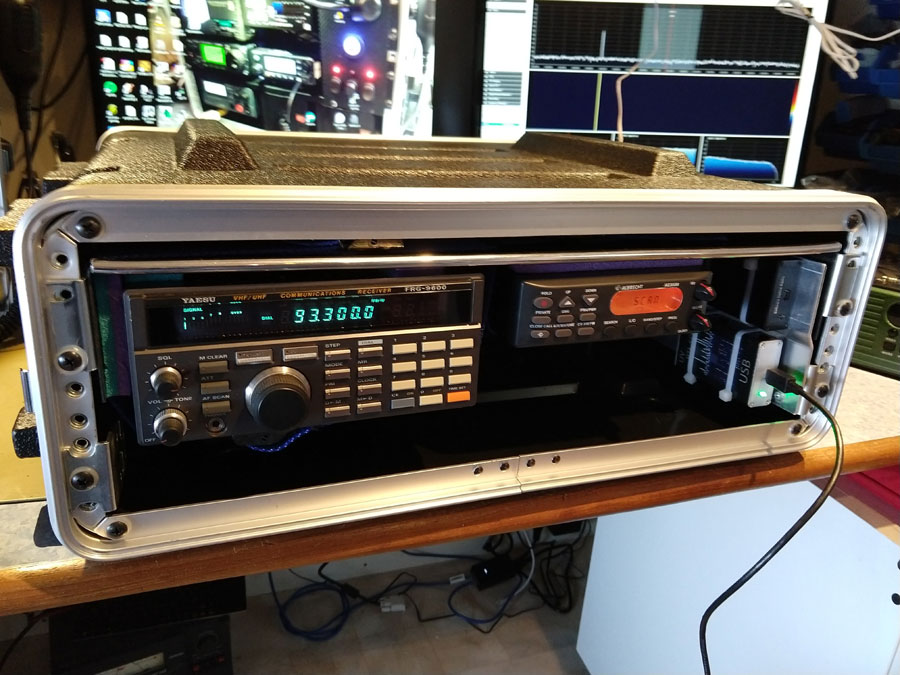

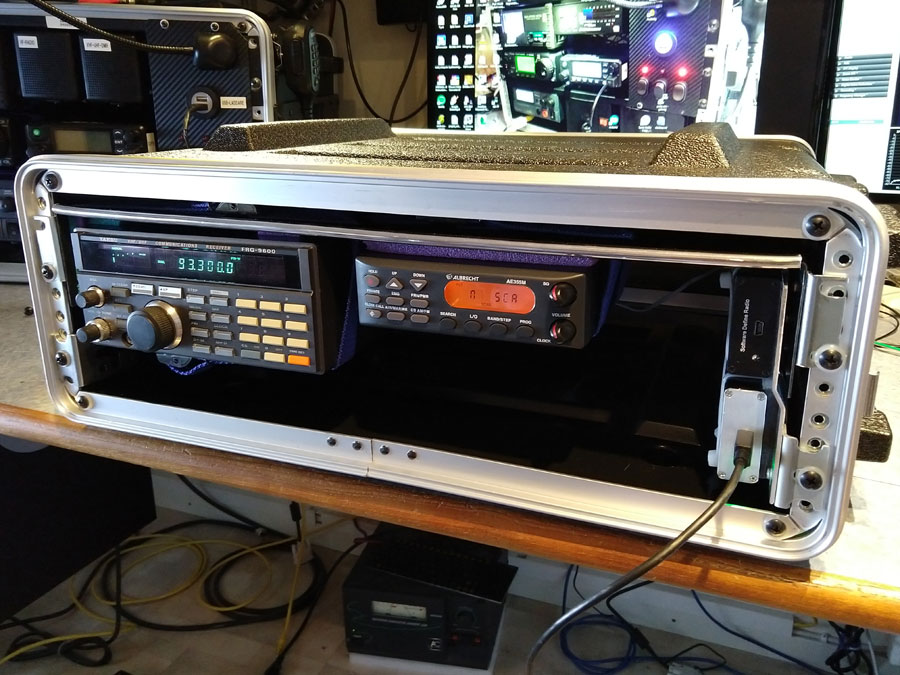

RX-GoBox

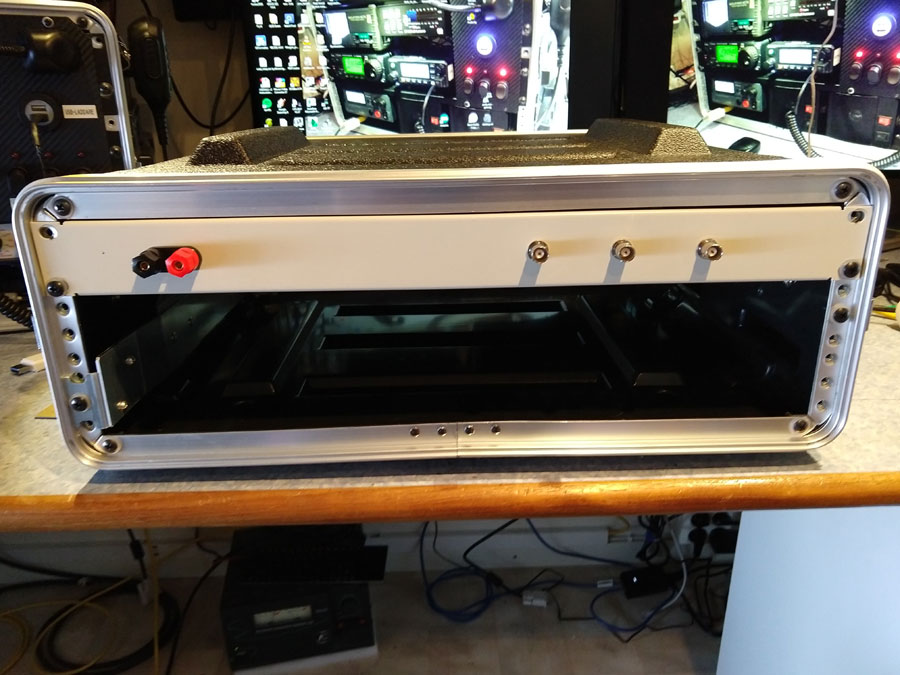

Använder en 'Thomann Rack Case 3U' låda, allt verkar att få plats, samtidigt som utrustningen skyddas under transport. Koppla in ström (13,8V DC) och antenner så är allt igång!.

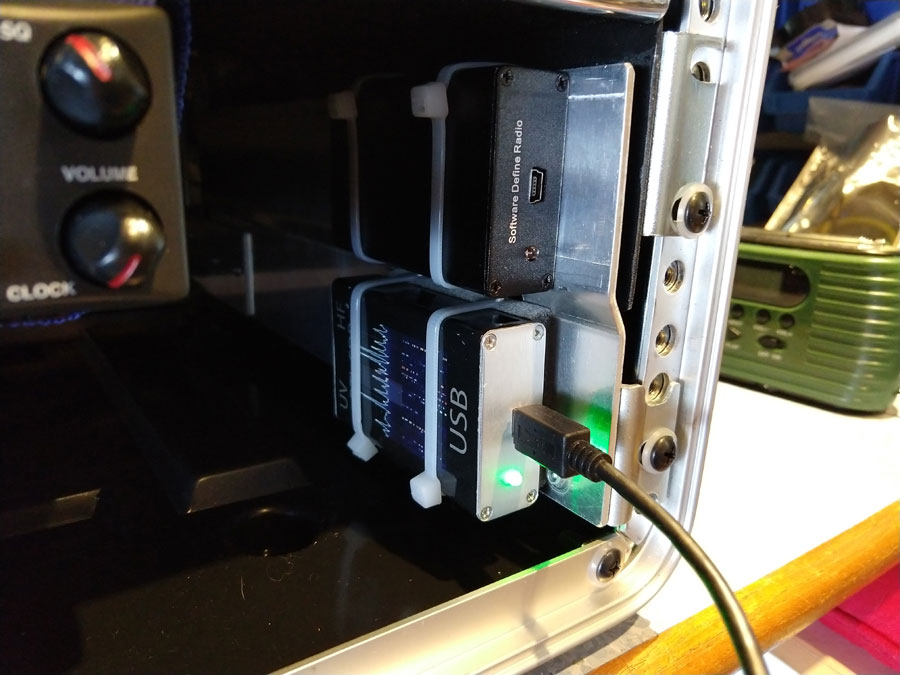

RX-GoBox, baksida / 2st RTL.RDS mottagare
2018.04.02 Sammanställer en sida om mottagning av radiosignaler, utrustning och frekvenser. Sidan är långt ifrån komplett då området är mycket omfattande. Val av utrustning styrs av vad man vill kunna lyssna på.
Här fokuserar jag på sånt som kan komma till användning i händelse av att det skulle uppstå en längre samhällskris, för att kunna få information & underrättelser.
|

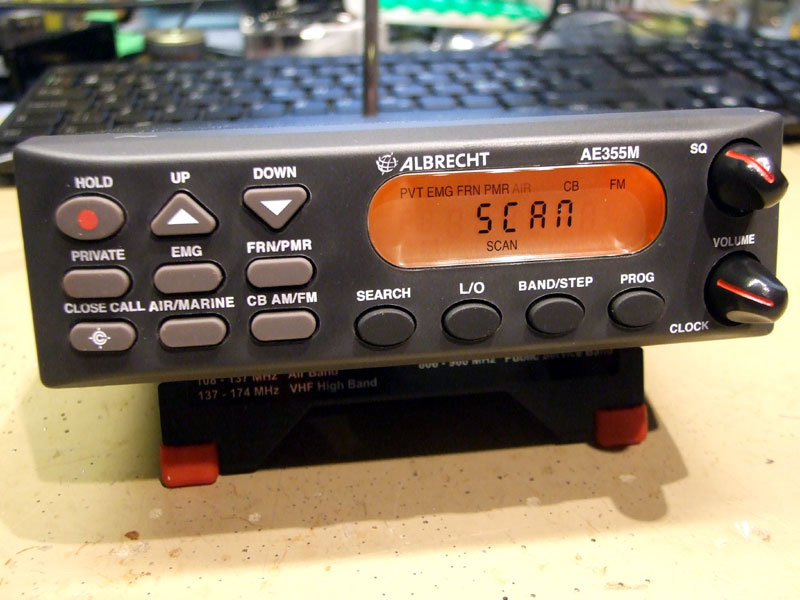

ALBRECHT AE355M Scannern är inte heltäckande, den har följande band: 25 - 87 MHZ, 108 - 174 MHz, 406 - 512 MHz och 806 - 960 MHz med AM & FM modulering Läs mera om --> ALBRECHT AE355M |
 ALBRECHT AE355M |
RTL SDR mottagare
Detta är en mjukvarudefinierad radio, software-defined radio, kortform: SRD - I praktiken är det den programvara som styr vad man kan använda en SDR radio till, det mesta är möjligt, kan t.ex. användas som scanner, för spektrumanalys eller för avkodning av QPSK modulerade väderbilder direkt från satelliter o.s.v.

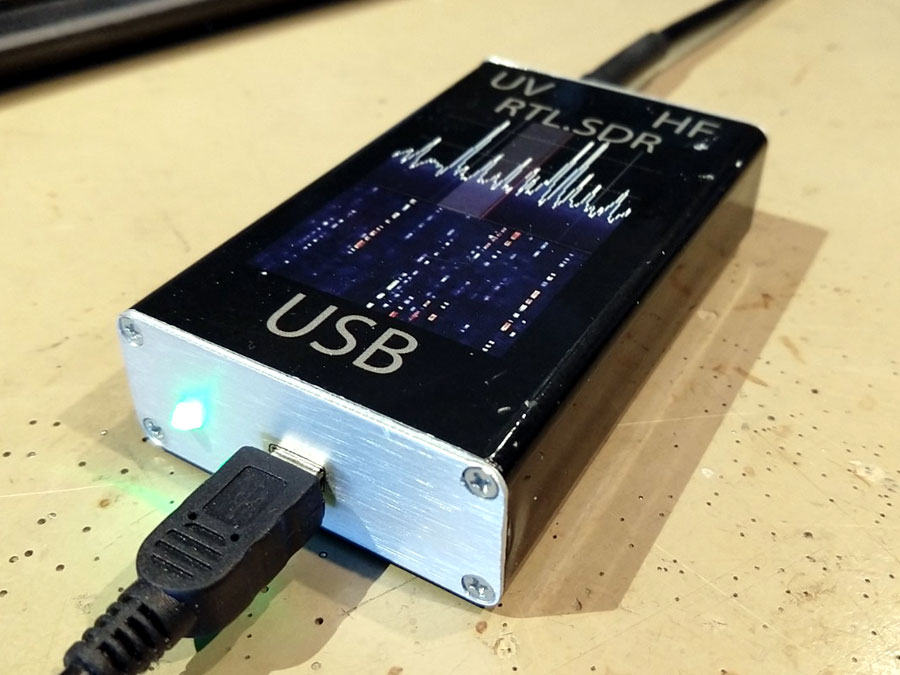

RTL.SDR
jag använder programvaran SDR-Sharp med pluggin för spectrum analys (Upptäcka radiosignaler över ett brett spektrum) och för scanning.

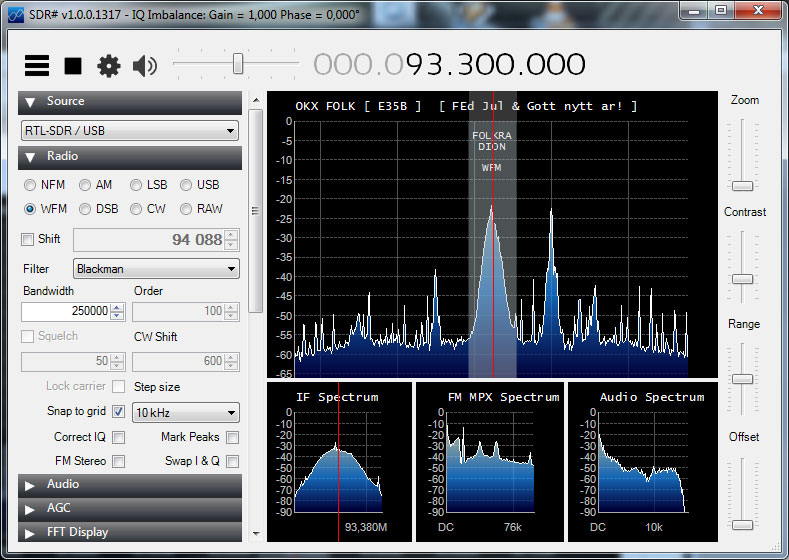

SDR-Sharp screendump
|
Några noteringar Plus :-)
Några noteringar Minus :-(

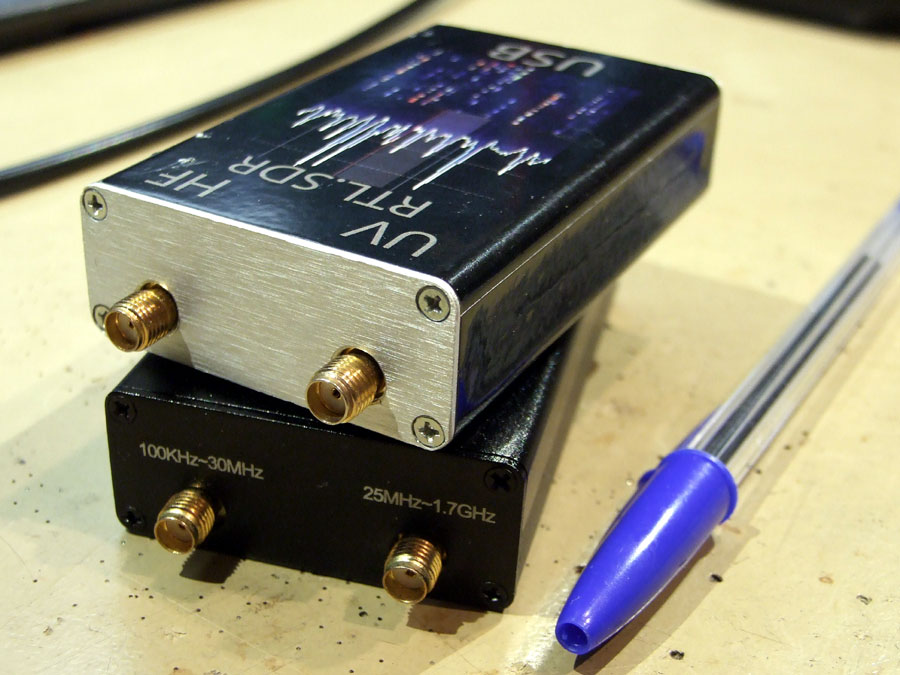

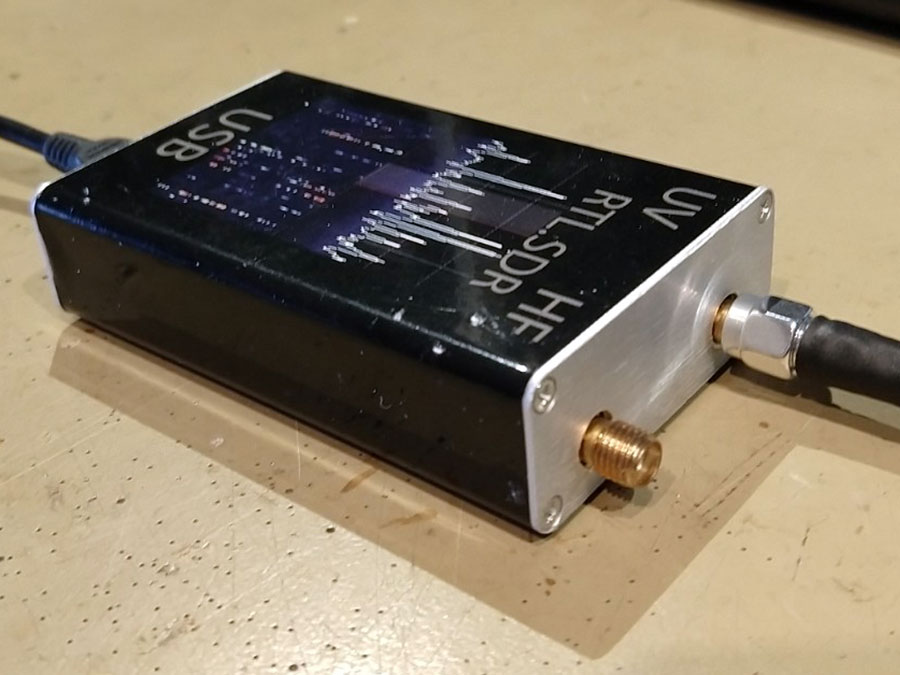

Har provat några olika RTL.SDR mottagare, bygg kvaliten är väldigt ojämn. Den med silverfront (Se bilder) verkar att vara modifierad (Äldre / Grön kretskort / PCB) med en del byglingar o.d.

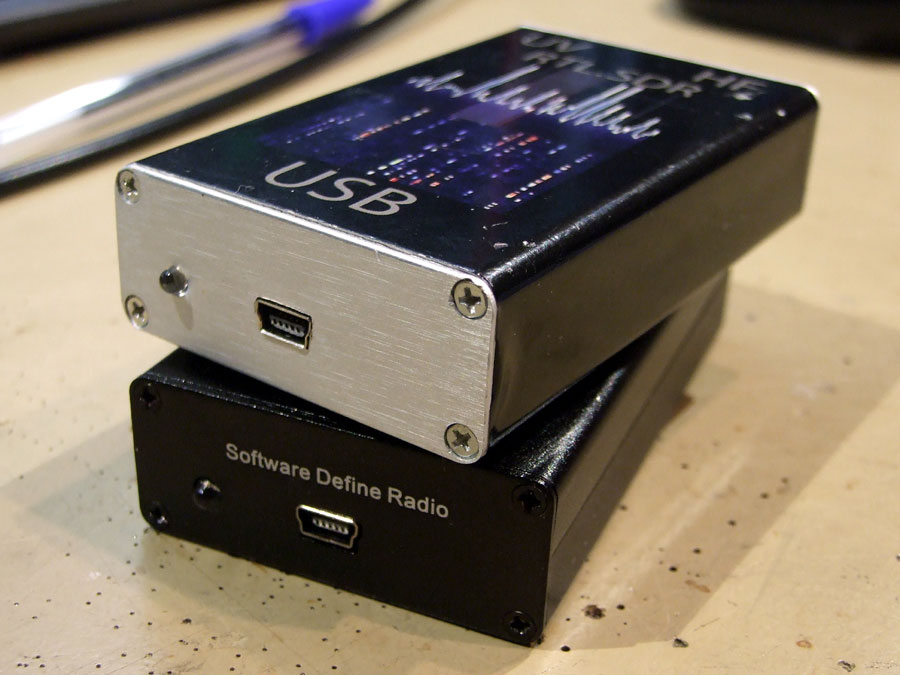

RTL.SDR Äldre ovan / nyare under

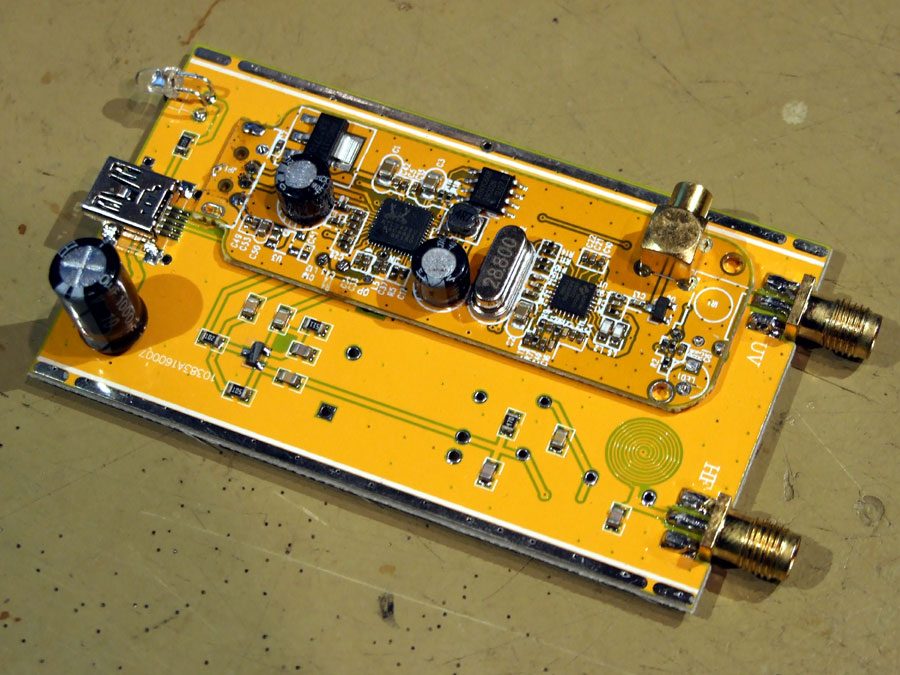

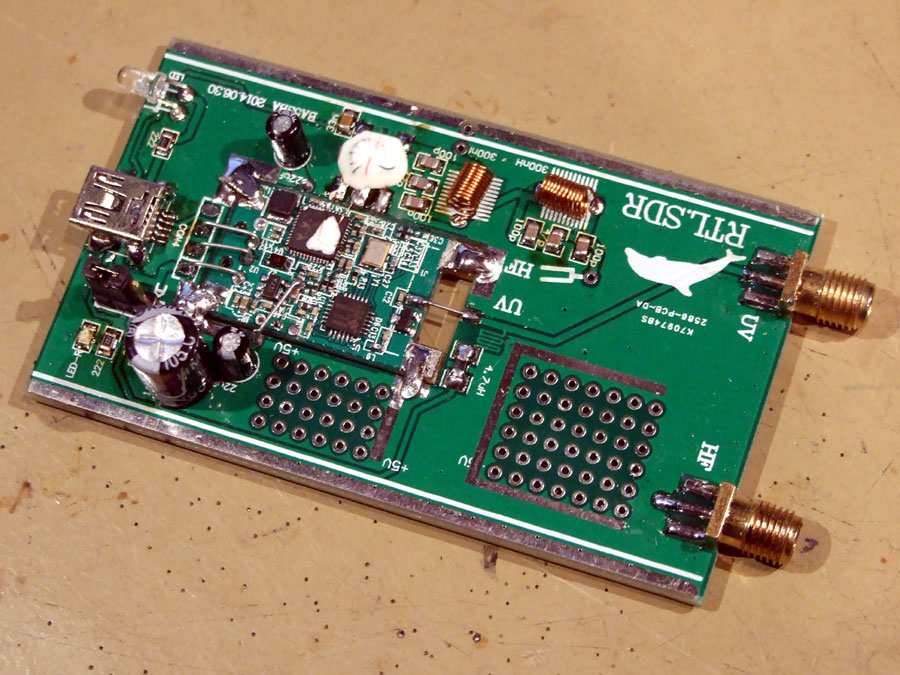

Den nyare mottagaren har gult kretskort (PCB) men fungerar inte bättre (Snarare lite sämre) än den äldre med grönt kretskort (PCB)
Nyare PCB / Äldre PCB
Motagning av satellit bilder med RTL.SDR -->Här!
Scanna och lyssna på D-Star/DMR/TETRA (Digital radio) med RTL.SDR -->Här!
Nödradio
Har hittils provat två olika s.k. nödradio mottagare. En grundläggande funktion för en 'Nödradio' är att den ska kunna strömförsörja sig själv, båda dom provade apparaterna har hand-driven dynamo (Generator) och solcell.
Andra funktioner som dom båda har gemensamt: Ficklampa, hörlursuttag, SD minneskortläsare & mp3 spelare, powerbank (Kan ladda andra 5V USB anslutna enheter) & FM-Radio mottagare, naturligtvis!

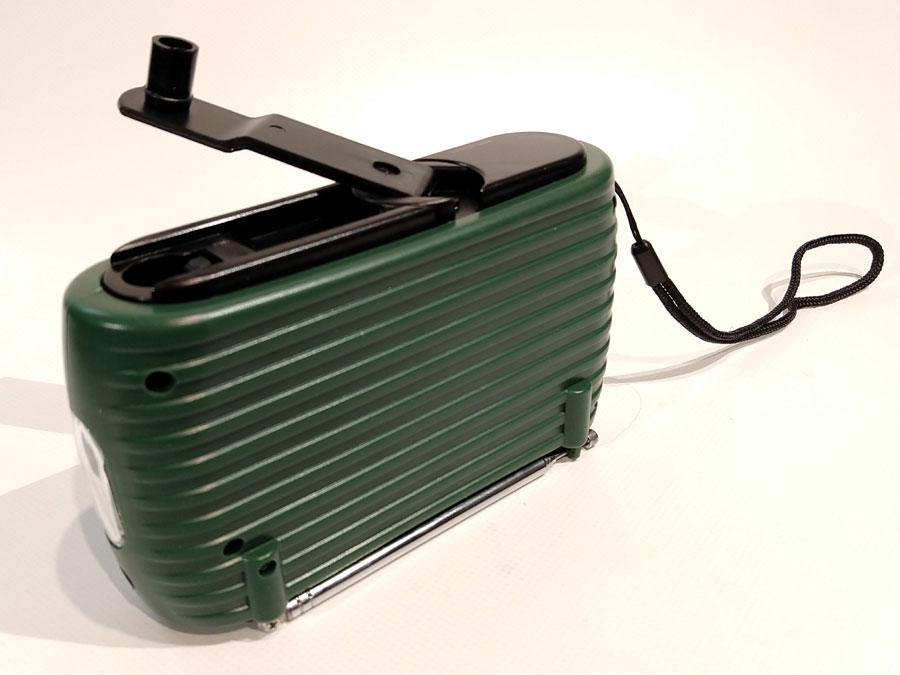

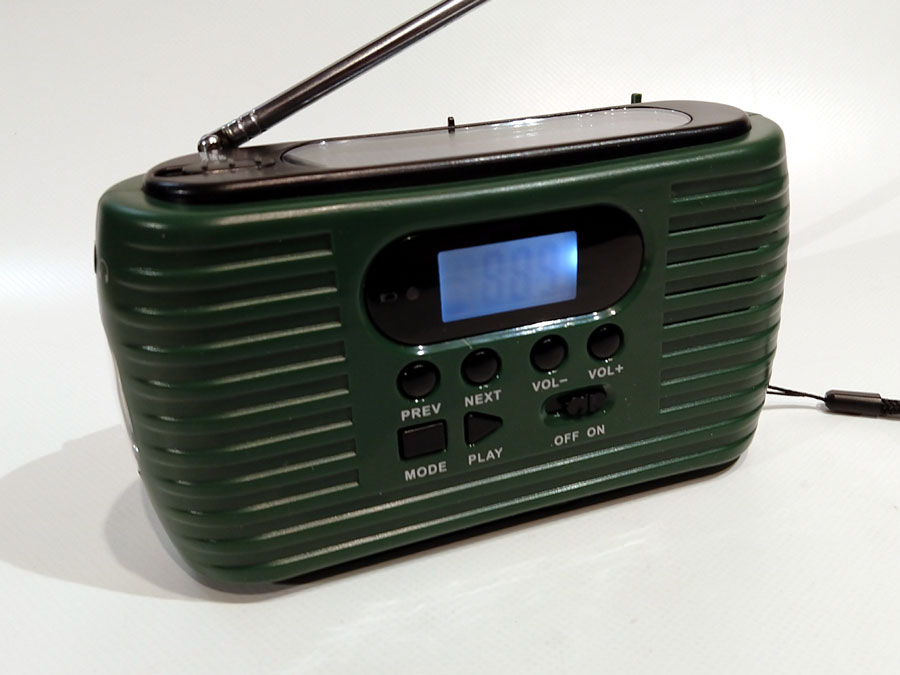

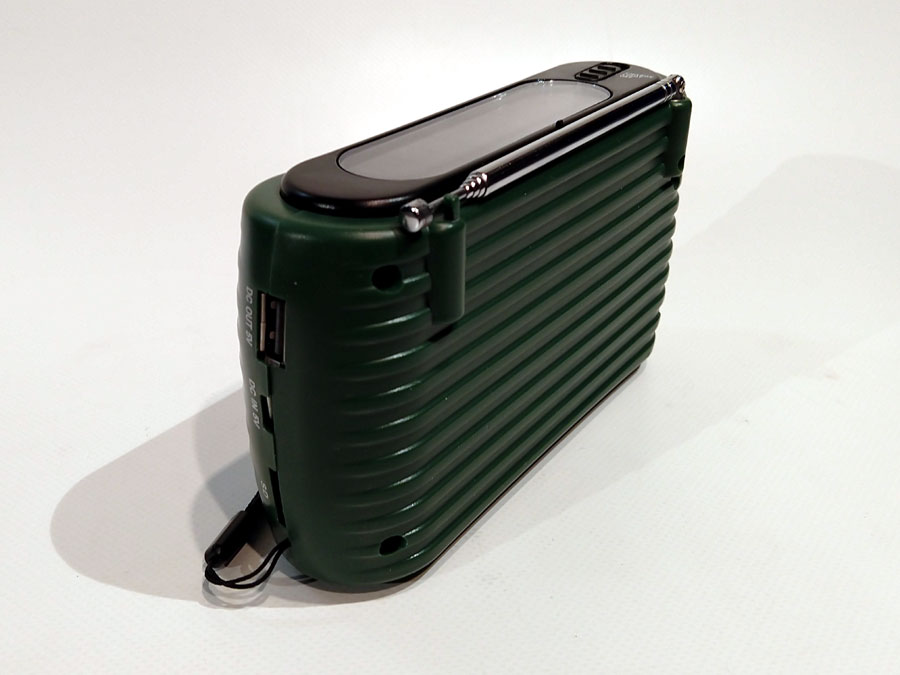

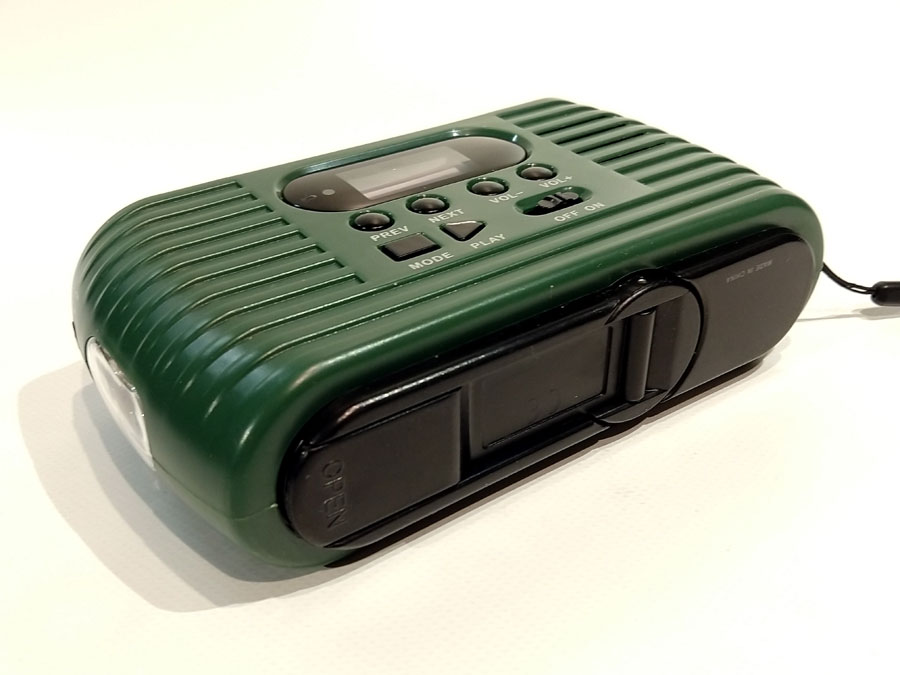

Nödradio 2
Nödradio 2

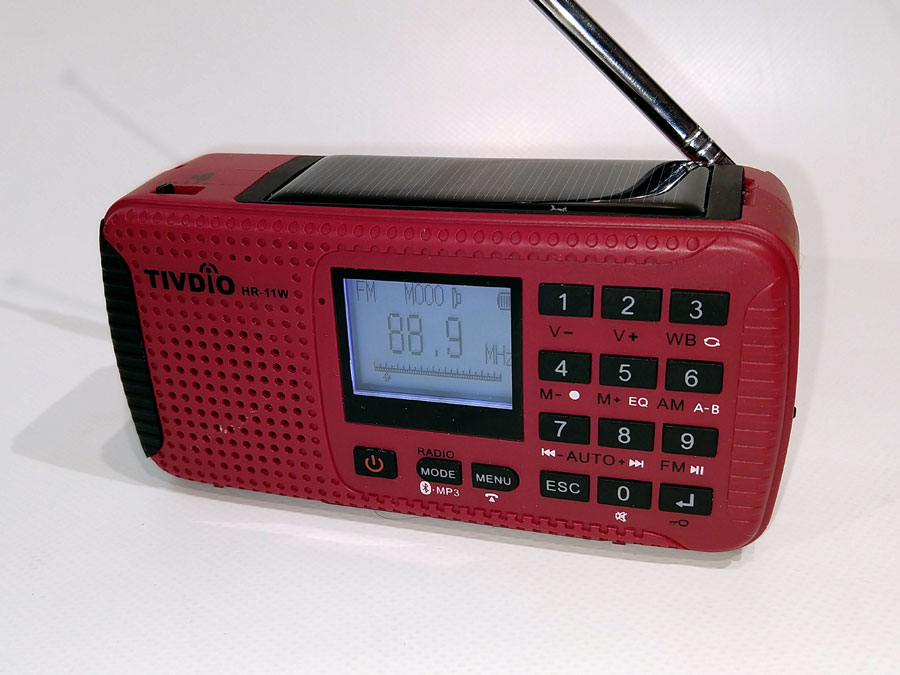

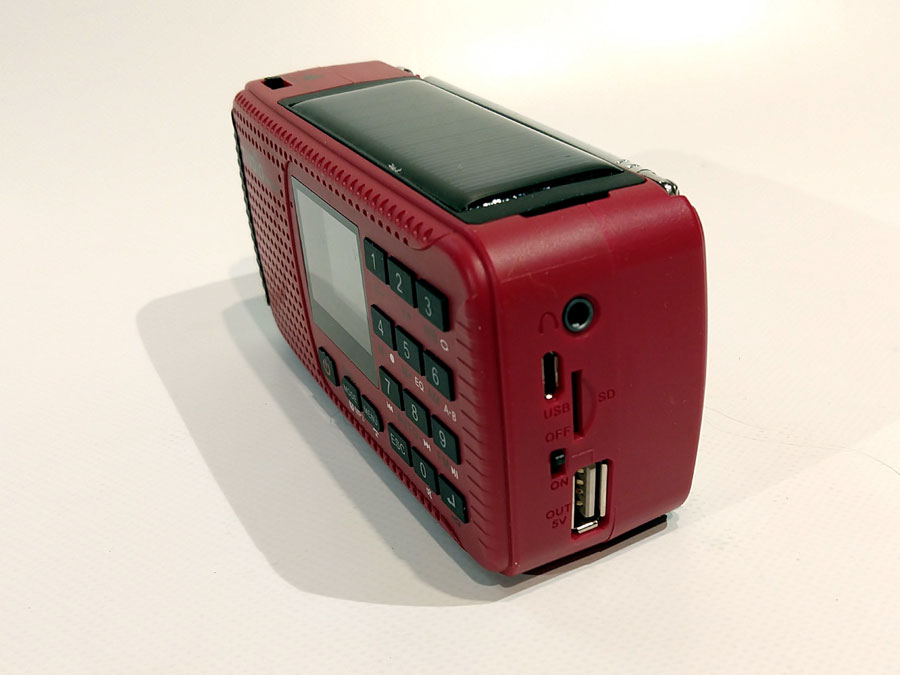

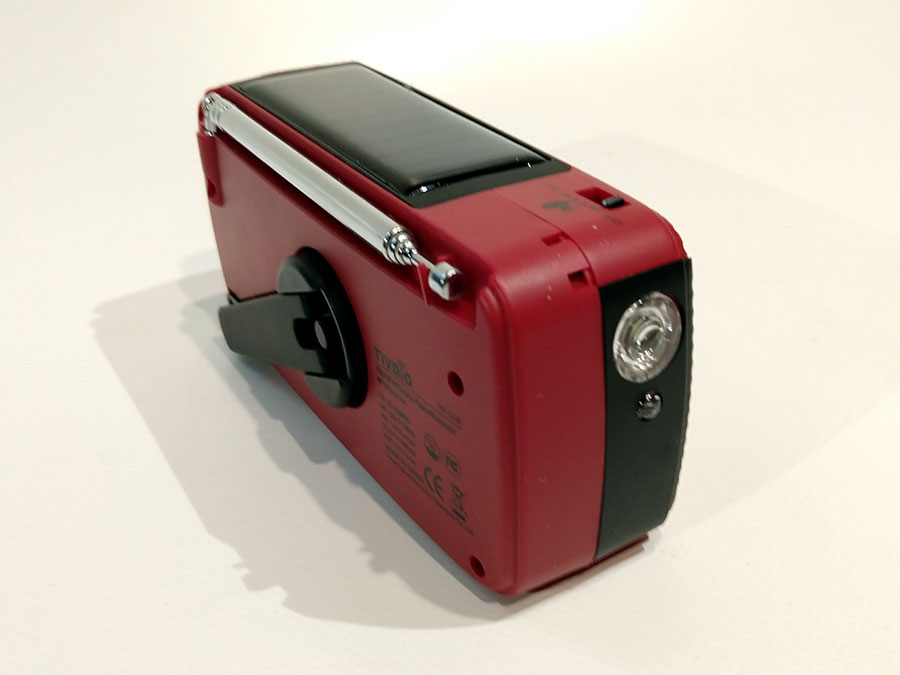

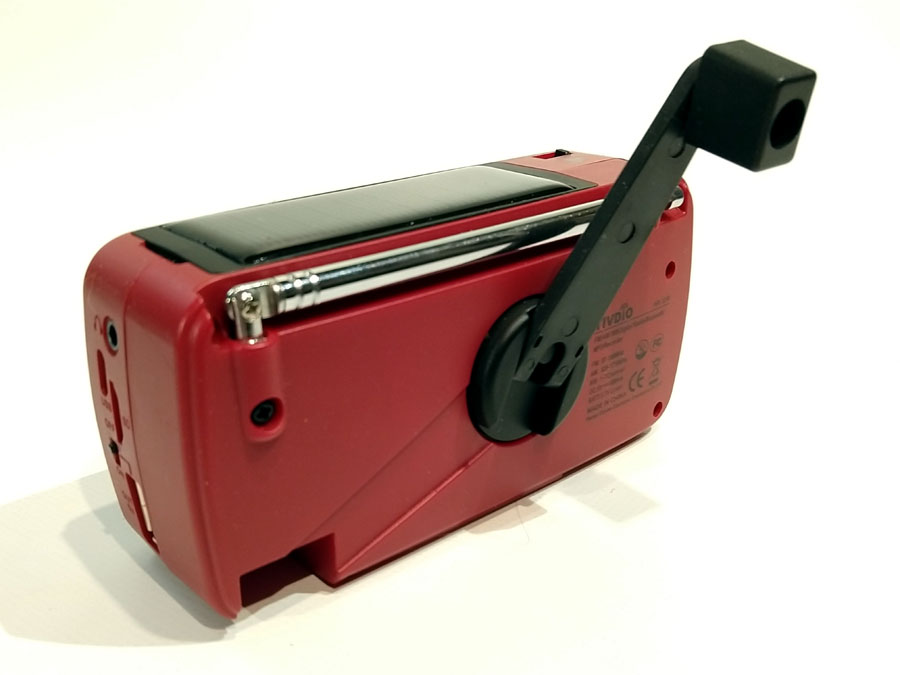

TIVODI HR-11W mottagaren har dessutom följande funktioner: Blåtands ansluten högtalar telefon / Högtalare.
TIVDIO HR-11W
TIVDIO HR-11W

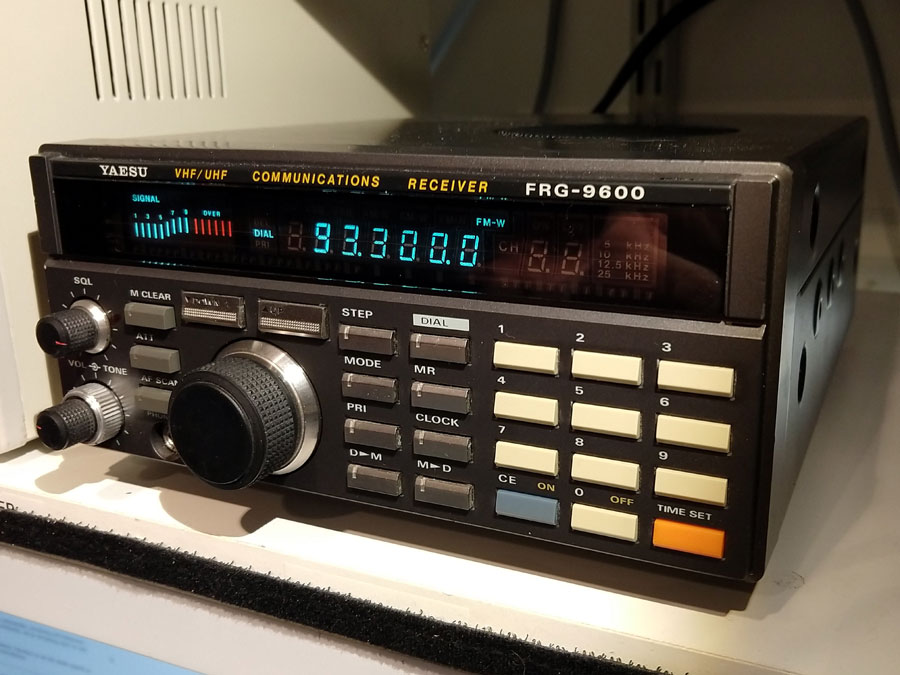

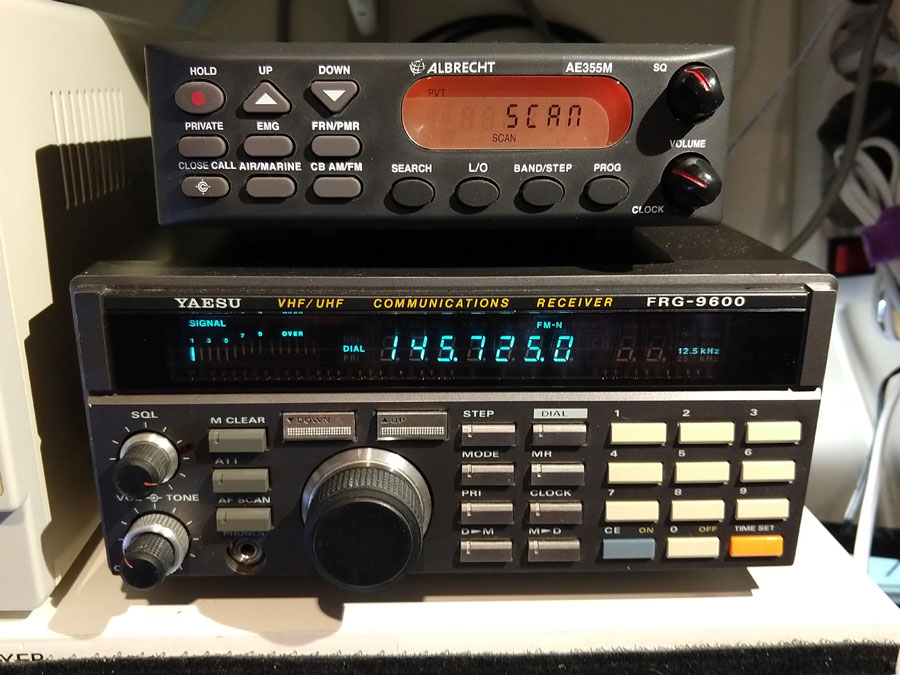

YAESU FRG-9600
Det här är en kommunikationsmottagare med några år på nacken, den täcker 60-905MHz AM/FM (60-460 SSB) - Har inhandlat mottagaren begagnad. radion är i bra skick, mottagaren har tre mellanfrekvenser (Superheterodyn) och är mycket känslig och selektiv. Frekvensstyrningen är av typen PLL, den är relativt stabil.
YAESU FRG-9600

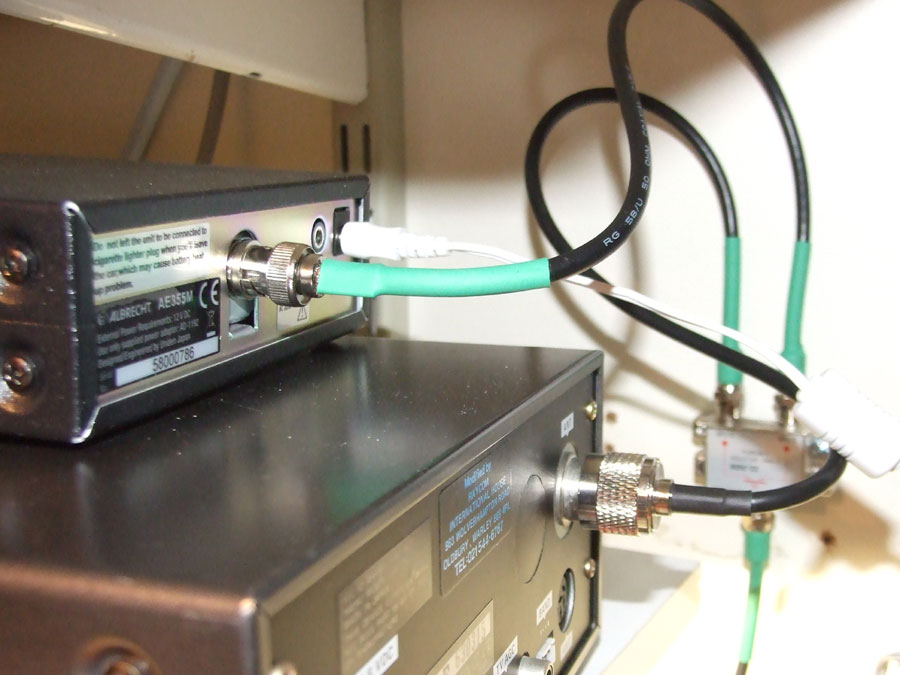

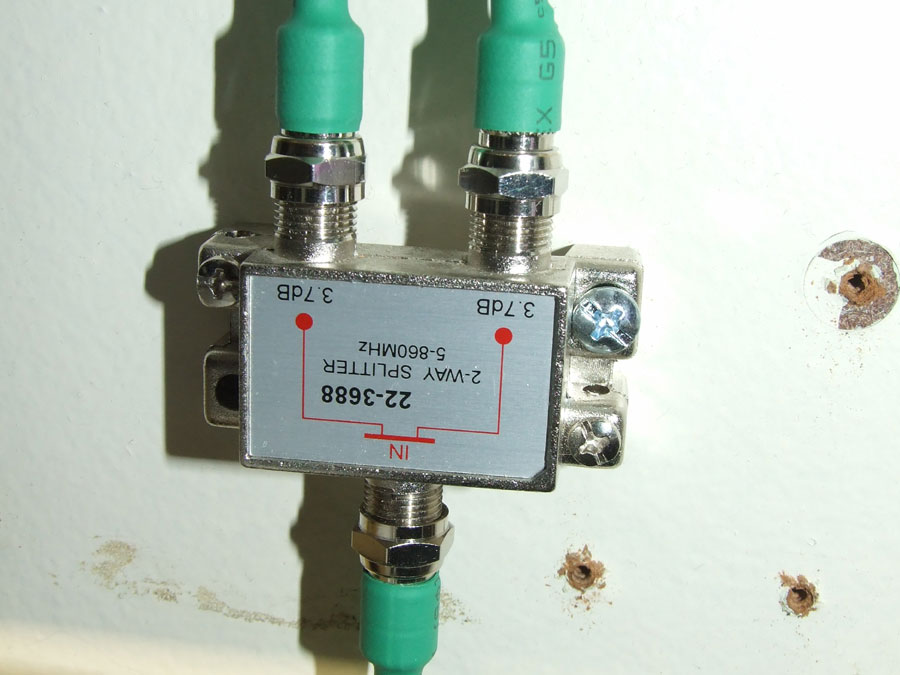

I praktiken används mottagaren för att lyssna på redan kända frekvenser (Scanning är mycket långsam) - Mottagaren är kopplad till samma bredbands antenn som ALBRECHT AE355M scannern (Se ovan) - Använder en split (Avsedd för ATV-Nät) med F-Kontakter för att dela på antenn kabeln, får ca. 3dB dämpning med denna lösning.
Antenn anslutning
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] eBay.com
[L2] BILTEMA.se
[L3] conrad.se
Länkar / Referenser:
[R1] Information om SDR mottagare @ RTL-SDR.com
[R2] Helix antenna Calculator
[R3] DIY Actice wideBand Antenna Aka 'Dressler ARA-2000' ripoff
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
