Bygger portabel stationsplats DIY projekt 'GoBox.v.1.0' För HF/VHF/UHF analog & digital kommunikation |
INDEX
Senast uppdaterat
2019.02.26 Uppdaterad info om senaste versionen hittar du här! --> GoBox.v.3.0
Bygger ihop en portabel stationsplats för kommunikation. Tanken är att få en oberoende / självförsörjande enhet, den ska även vara lätt att transportera, att upprätta och att använda.
På amatörradiobanden HF ska man kunna köra alla trafiksätt AM/SSB och digitala moder, Lokalt ska man kunna köra både analog och digital kommunikation (DMR) på 2M(VHF) och 70cm(UHF) amatör radio banden.
2018.03.08 Planerar att använda en s.k. bredbandsdipol (T2FD) med min GoBox, det innebär att den automatiska antenn avstämmaren blir helt överflödig. Samtidigt så inser jag att 'signalink' interface endast hanterar ljud IN/UT och PTT, kan m.a.o. INTE styra radion med ett sådant! - Det gör att man inte kan köra digital moder med hoppfrekvens t.ex. SWALE (Shortwave ALE)
2018.03.04 Go-Box'en funkar riktigt bra, även hemma i schacket, allt på plats, inkopplat och fungerande. Testar automat-avstämmning på 3674KHz inför morgonens SSA bullentin.

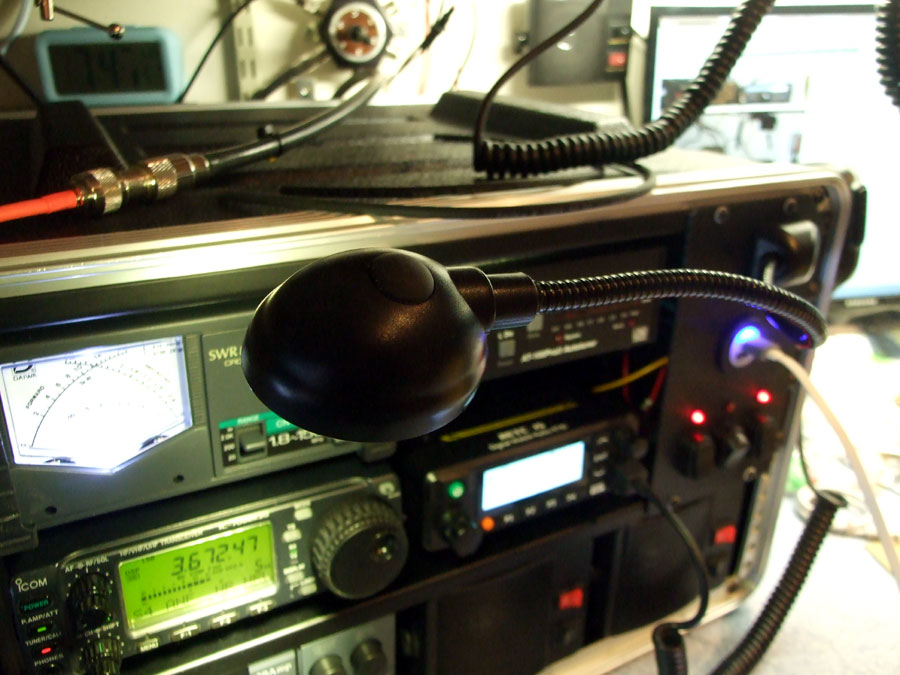

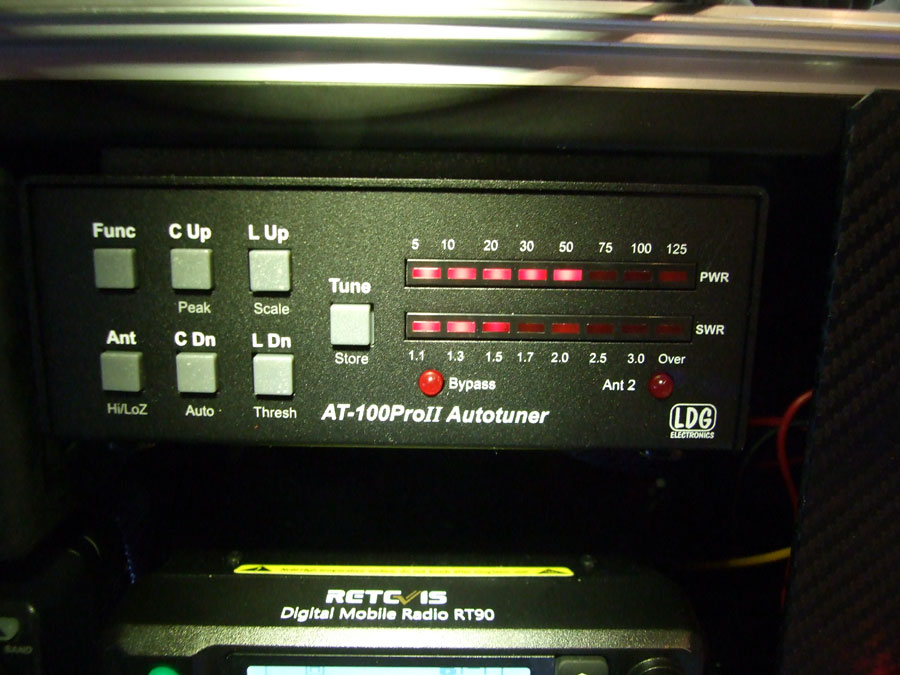

Testar ATU / Kartläsarlampan i närbild
Passar även på att prova USB ladd-uttaget på frontpanelen. Har nu bara kvar att fixa antenn ingångar och att hitta 2st fläktar som bullrar lite mindre. Har även en fundering på att ordna inkoppling av hörlurar om man vill använda Go-Box'en i bullriga miljöer, eller om man inte vill störa sin omgivning.

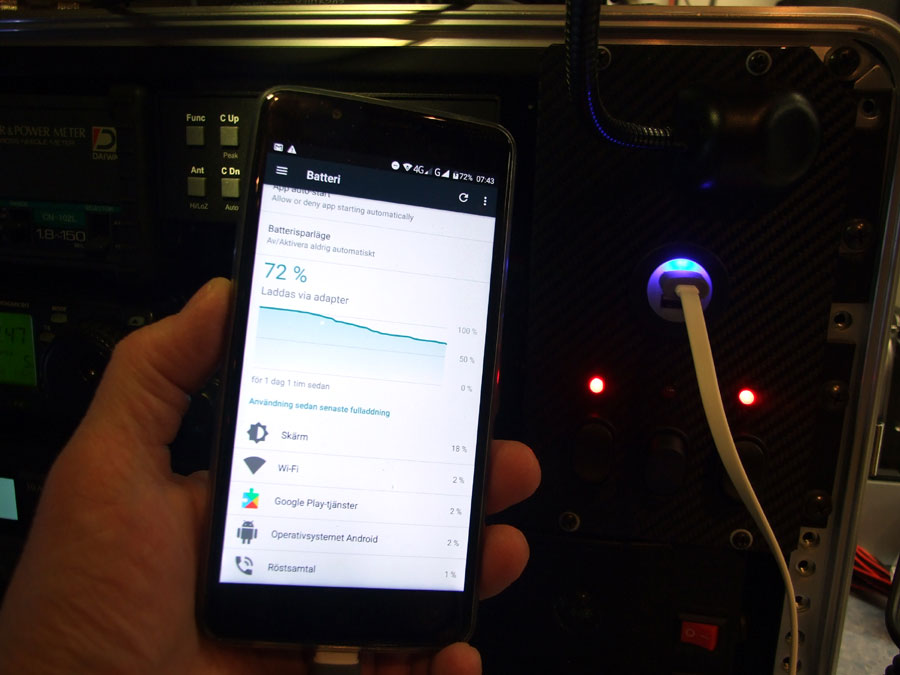

Testar 5V USB ladd-uttag

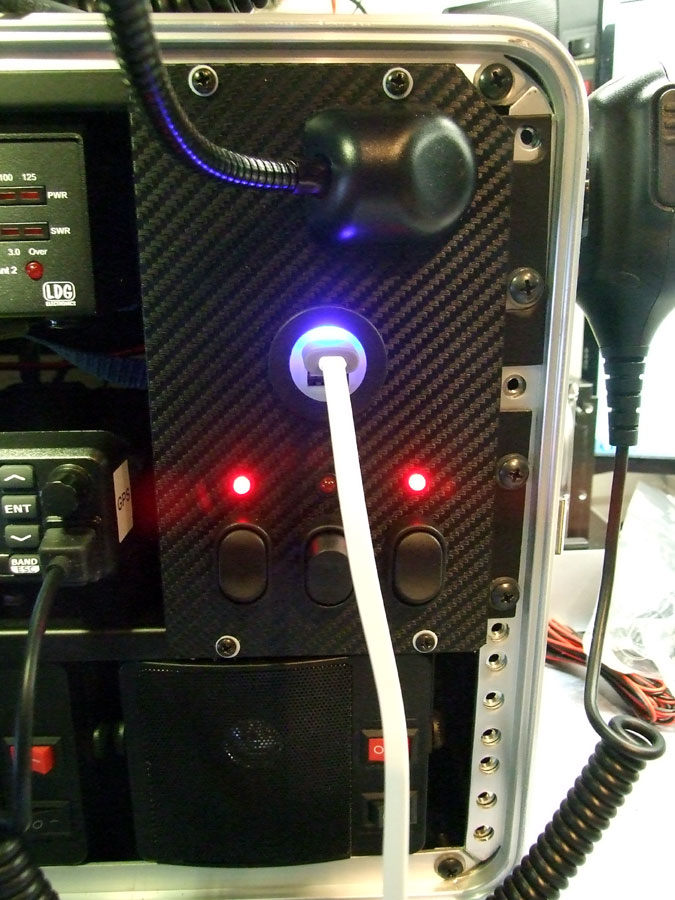

2018.03.02 Nu är Go-Box'en så gott som klar, monterade och kopplade in boxens 'kontroll-panel' - På kontrollpanelen sitter en LED-Lampa modell kartläsarlampa, ett dubbelt USB mobil ladd-uttag och ON/OFF brytare för belysning, fläkt och ladd-uttag.

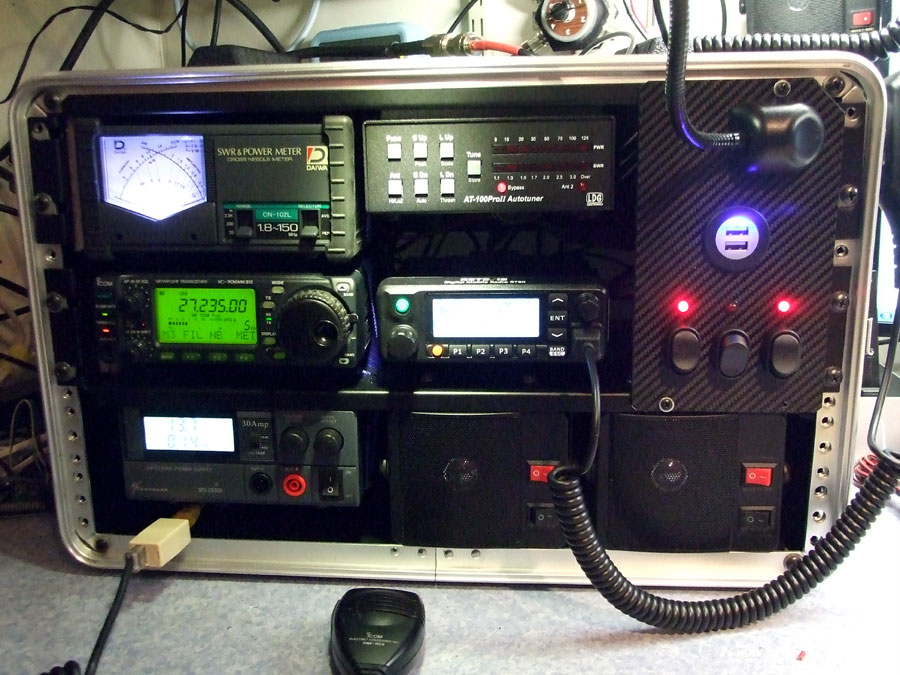

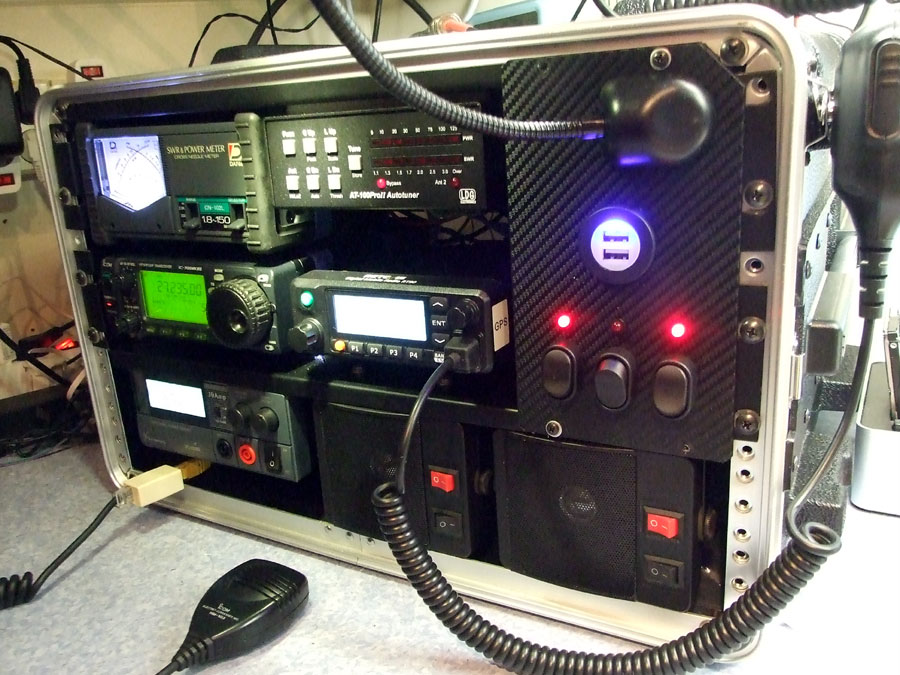

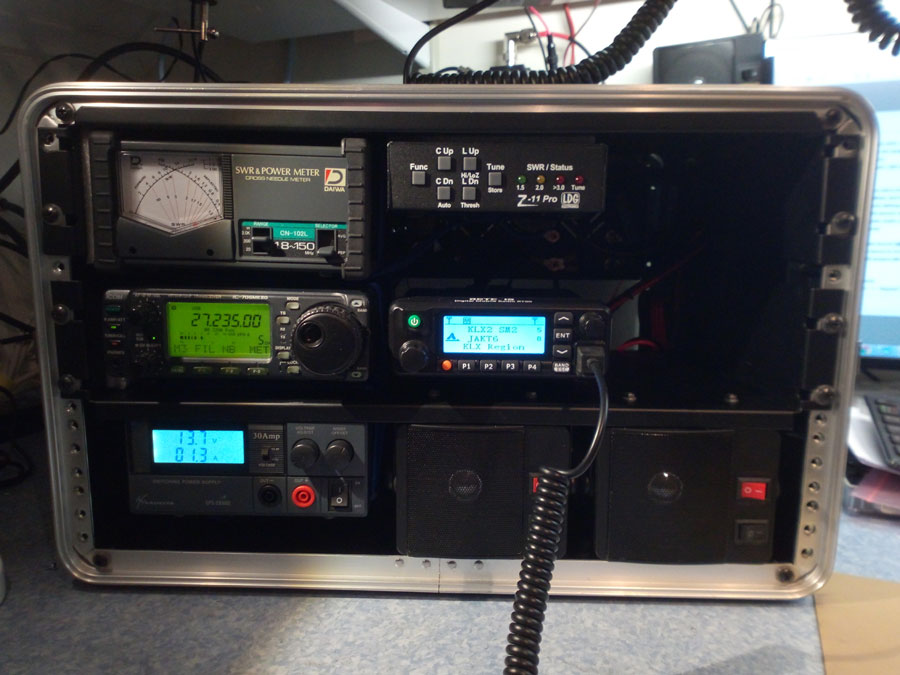

Go-Box så gott som klar!
2018.02.26 Monterade 'rätt' antenn-tuner, det är en LDG AT-100Pro2 inhandlad från Limmared.nu[L2] (Den LDG Z-11Pro som syns på en del bilder är lånad)

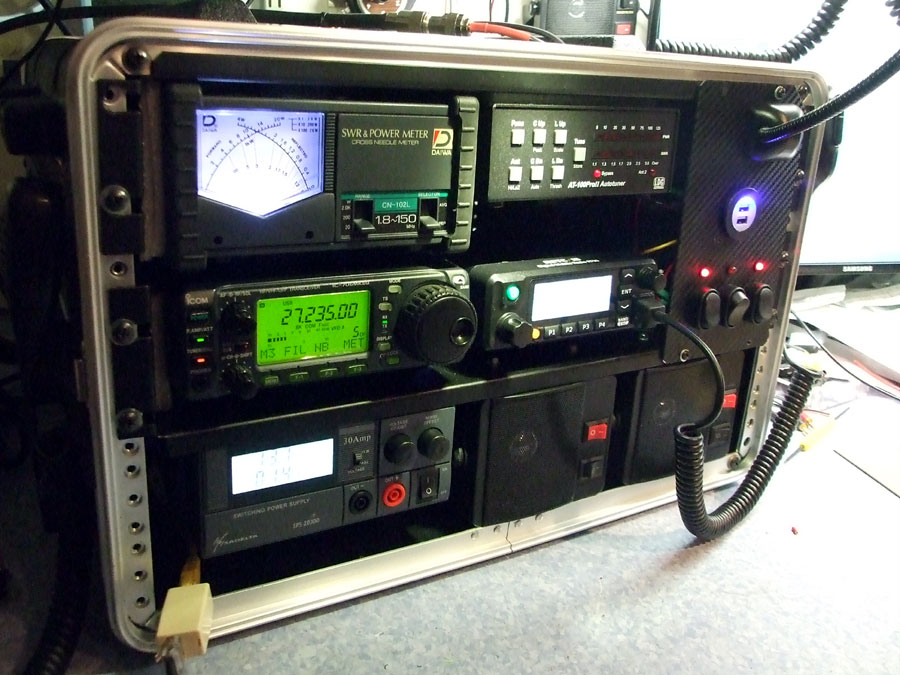

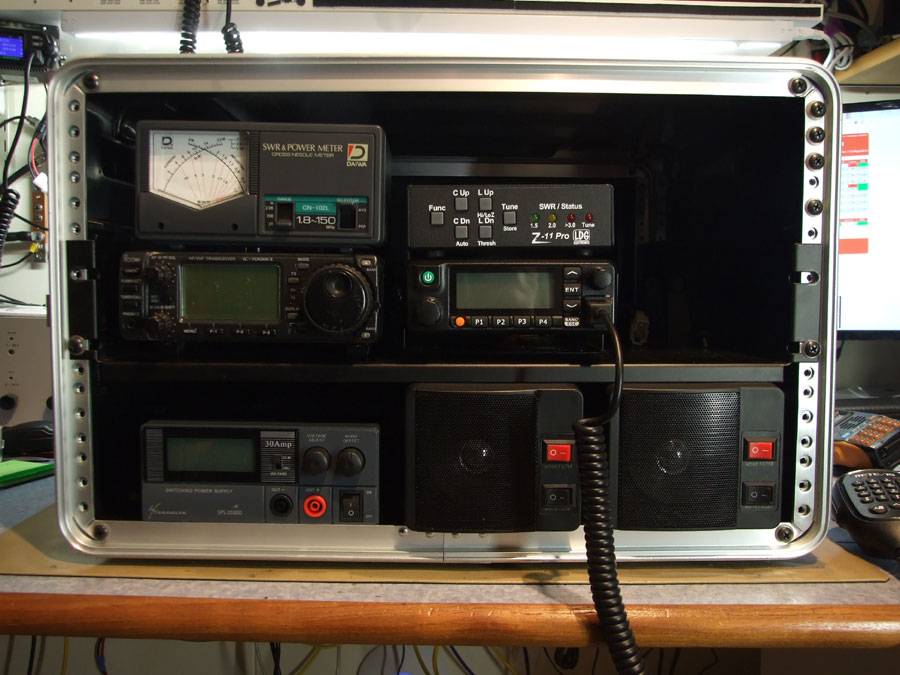

Alla apparater på plats och igång
2018.02.25 Påbörjar slutmonteringen av min 'GoBox' under helgen. Kapar ner djupet på 2st svarta 19" std. rack hyllor. Dom blir ca 22cm djupa (Se bild) - Monterar HF-Radio, nätaggregat, PWR/SWR instrument och antenna-tuner med hjälp av 15mm breda lastremmar(Se bild)

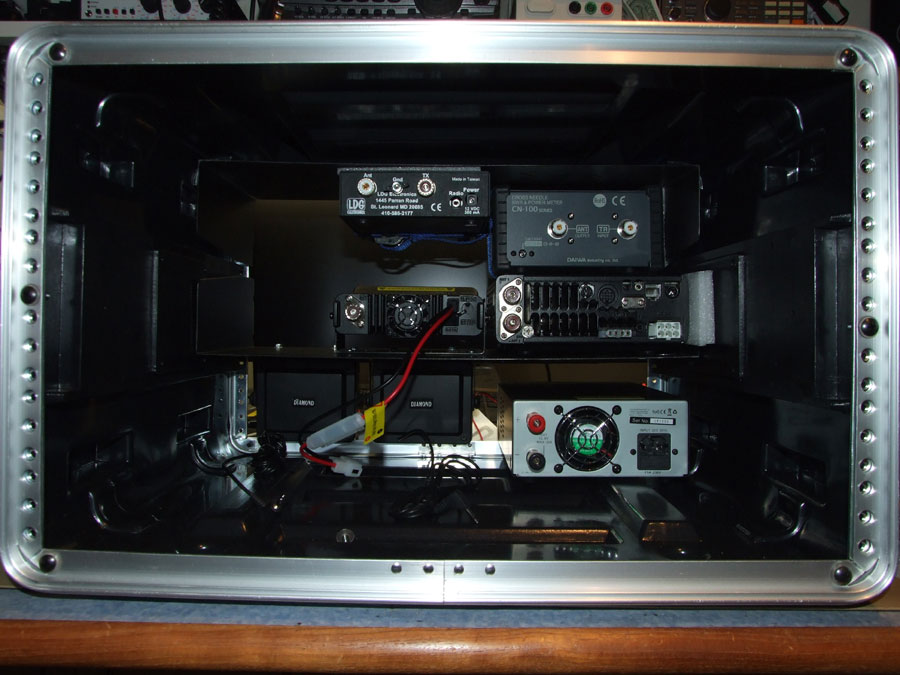

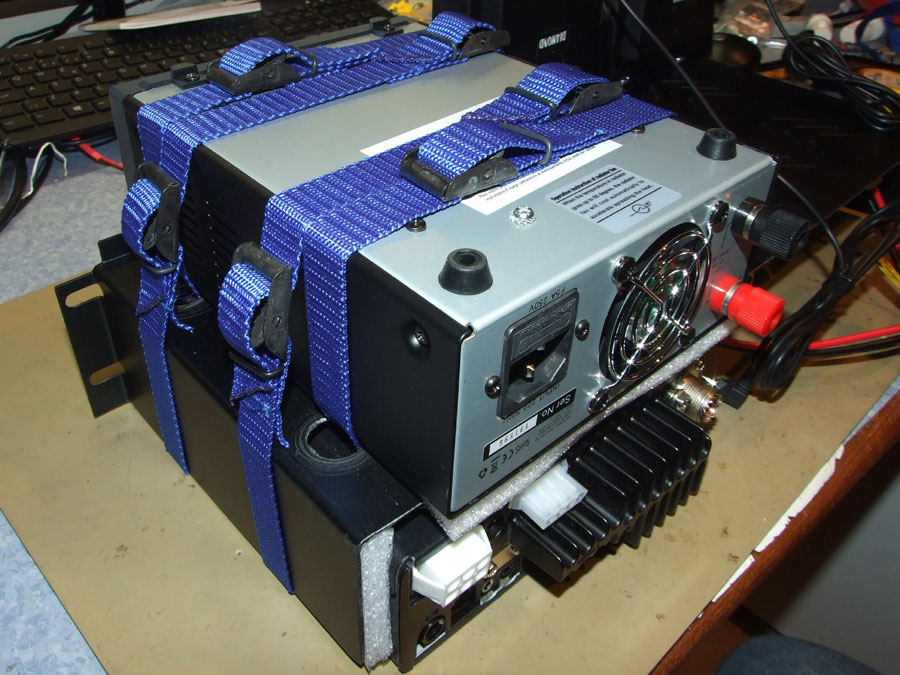

Montage av apparater / Baksida
Den övre hyllan monteras så högt som möjligt (Upp&Ner?) - Under den monterar jag PWR/SWR instrument och antenn avstämmning med 15mm breda lastremmar, 1st per apparat. Dom grunda hyllorna gör att det blir väldigt öppet på baksidan av apparaterna för ledningsdragning & inkoppling.
På ovansidan av den nedre hyllan monterar jag HF radio och VHF/UHF/DMR radio, på undersidan monteras nätaggregat och 2st högtalare.

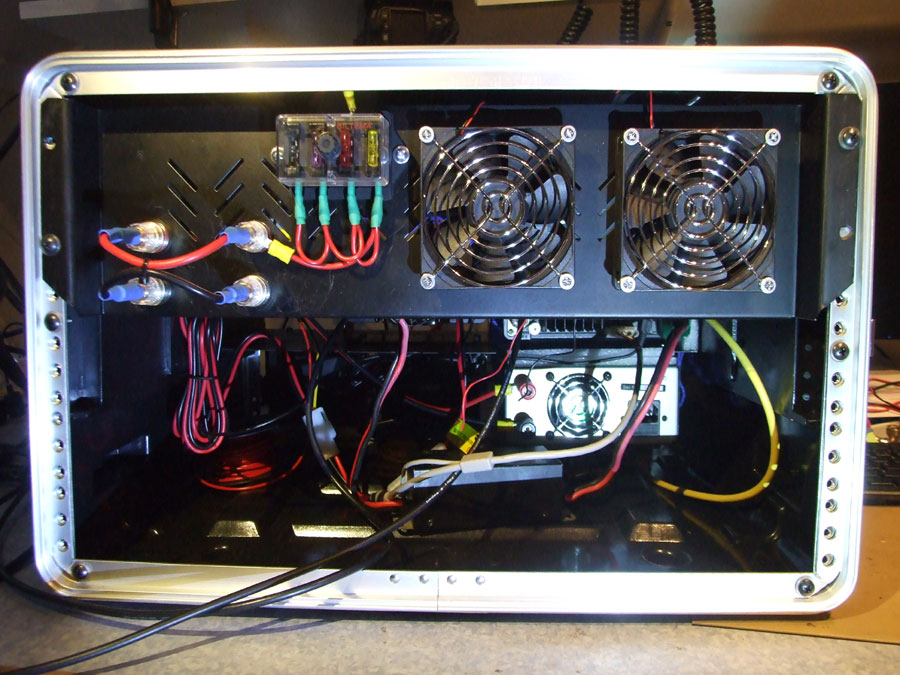

Baksida / Testkör
Tillverkar en bakpanel av plåten som blev över när jag kapade ner hyllorna. På bakpanelen monteras 2st 80mm fläktar, el-intag för 240V/AC och 13,8V/DC - Den senare används vid batteridrift (+Solceller) - På bakpanelen sitter även 3st antenn ingångar HF1, HF2 & VHF/UHF.
2018.02.23 Har påbörjat projektet med 'insamling' av material och utrustning. Själva stationsplatsen monteras / transporteras i ett begagnat 6HE 'Rack Case' från Thomann.de[L1] - Utrustningen drivs med ett sadelta 13.8v max 30A nätaggregat alt. från batteri / solceller.

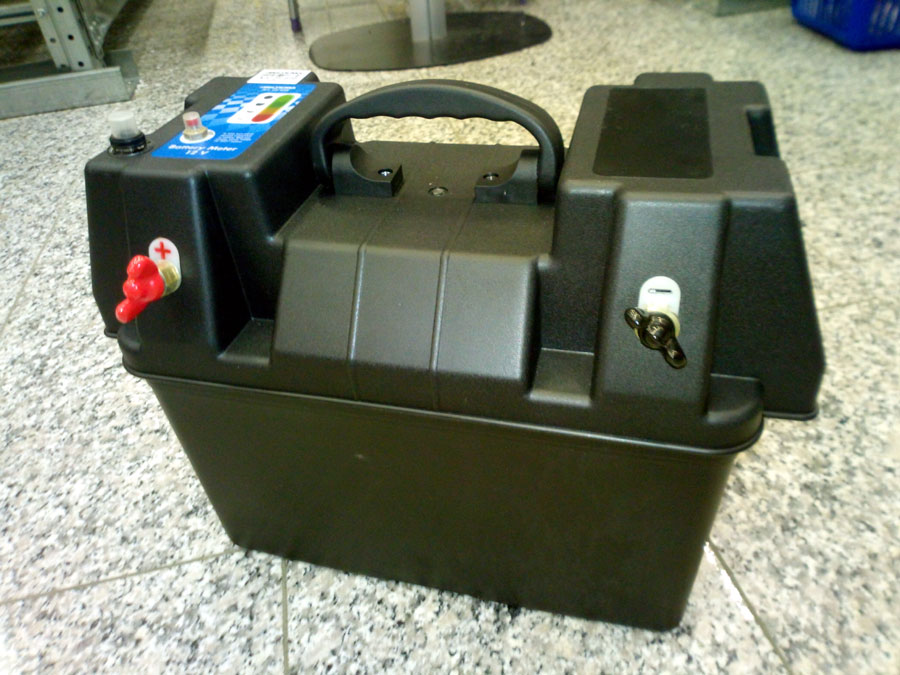

'MockUp' montering (Test) av GoBox / Tilltänkt batterilåda
Beskrivning
Alla ingående delar är mer eller mindre 'standard' delar, en del är begagnade / återvunna delar från 'junkbox' - Fläktar, DC terminaler, rack-hyllor och själva rack-lådan har tidigare haft andra uppgifter att fylla.
Använder vanliga grejer för 'Bil-EL' när jag koppla all 13,8V DC spänning inne i lådan, det är ringkabelskor, flatstiftshylsor, USB ladduttag, säkringshållare, säkringar och 4mm2 el-kabel.
För HF (Kortvåg) används en ICOM IC-706mk2
Not 1 - Antennavstämning behövs inte när man använder en bredbandsdipol
Not 2 - DigiMod 'SWALE' använder hoppfrekvens, en antennavstämning hinner inte avstämma vid varje frekvenshopp.
|
ICOM radion kan modulera med AM/FM/USB/LSB på kortvåg (HF), VHF och UHF. Med DigiMAX modemet inkopplat så kan man köra alla digitala trafiksätt på alla dessa band.
Några noteringar Plus :-)
Några noteringar Minus :-(
Budget / Transport
Kostnader t.o.m. 2018.01.19 ===================================================================== Thomann Rack Case 6U B-Stock .................. 651,00 kr ICOM IC-706mk2 (Beg) ......................... 6700,00 kr Sadelta SPS-2030D 13.8v max 30A .............. 1090,00 kr Daiwa CN-102L ................................ 1250,00 kr |
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] https://www.thomann.de
[L2] limmared.nu
[L3] Biltema.se
[L4] eBay.com
Länkar / Referenser:
[R1] Bra beskrivning på olika Trådantenner @hflink.com
[R2] Homepage / download / manual för WSJT-X (K1JT @ Princeton)
[R3] http://www.packetradio.com/t2fd.htm
[R4] http://www.g4ifb.com/FT8_Hinson_tips_for_HF_DXers.pdf
