Bygger portabel stationsplats DIY projekt 'GoBox.v.4.1' För HF/VHF/UHF analog & digital kommunikation |
INDEX
Senast uppdaterat

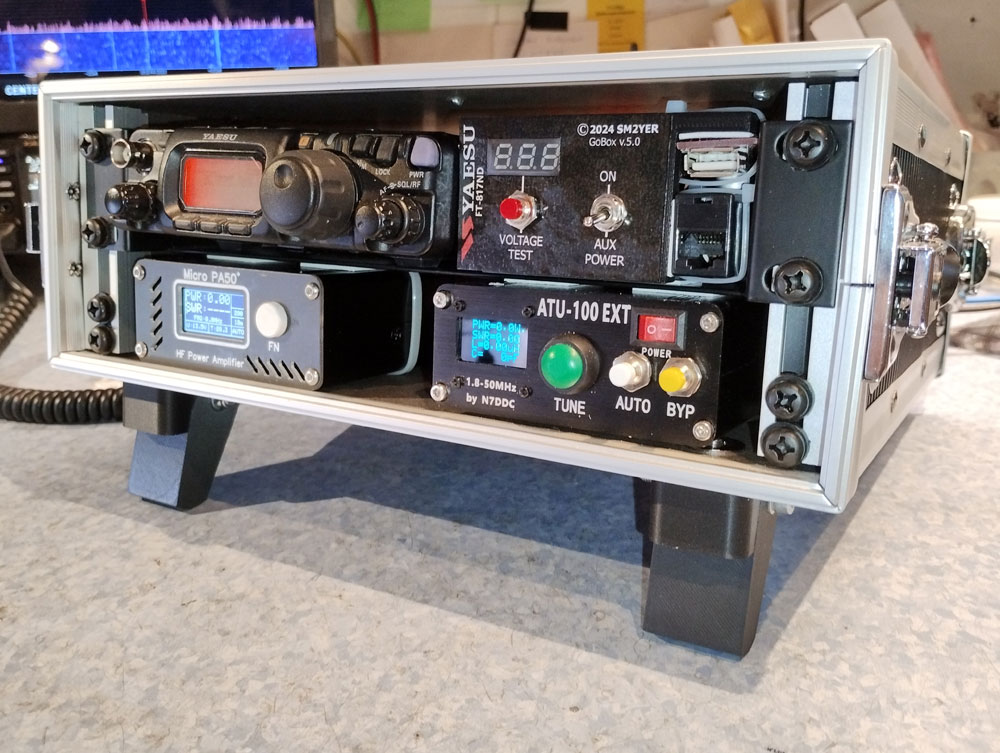

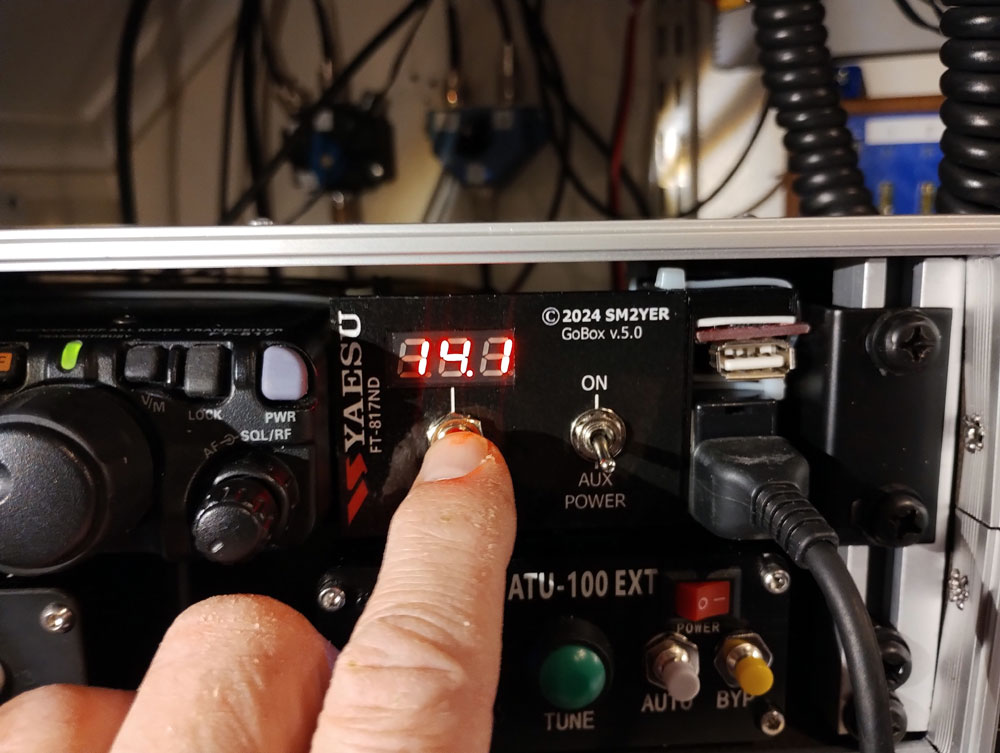

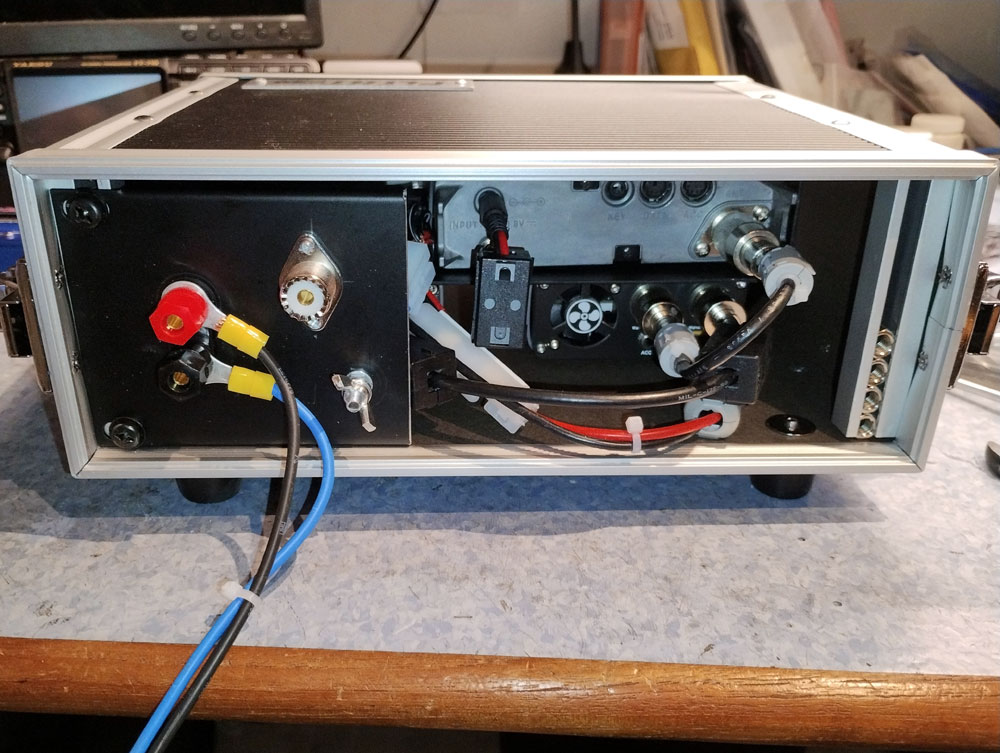

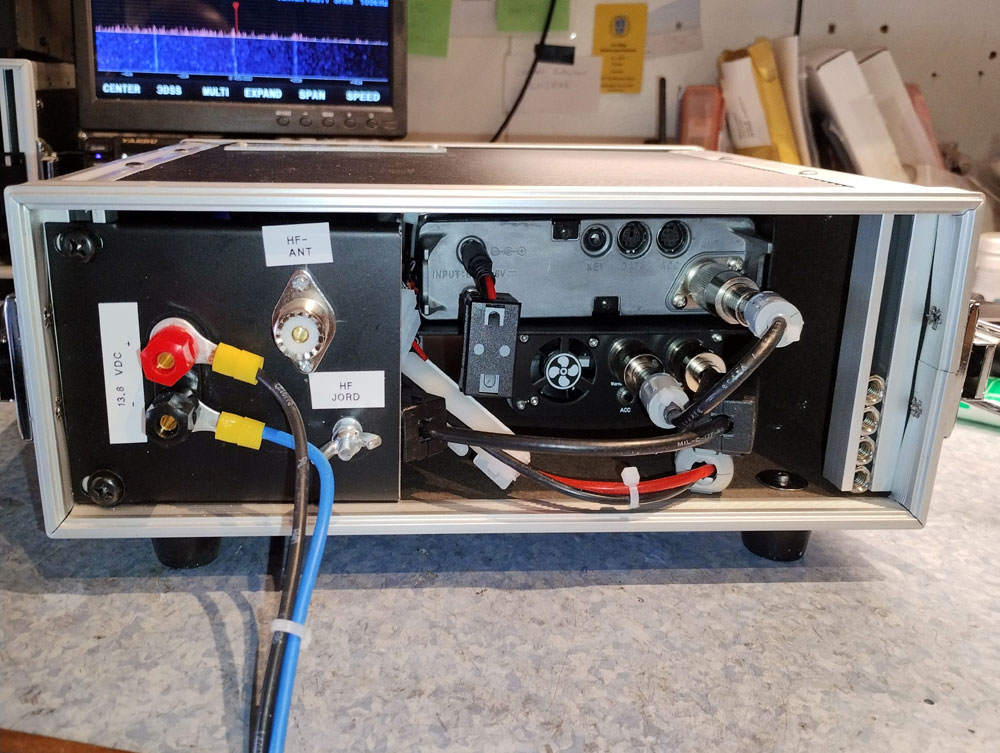

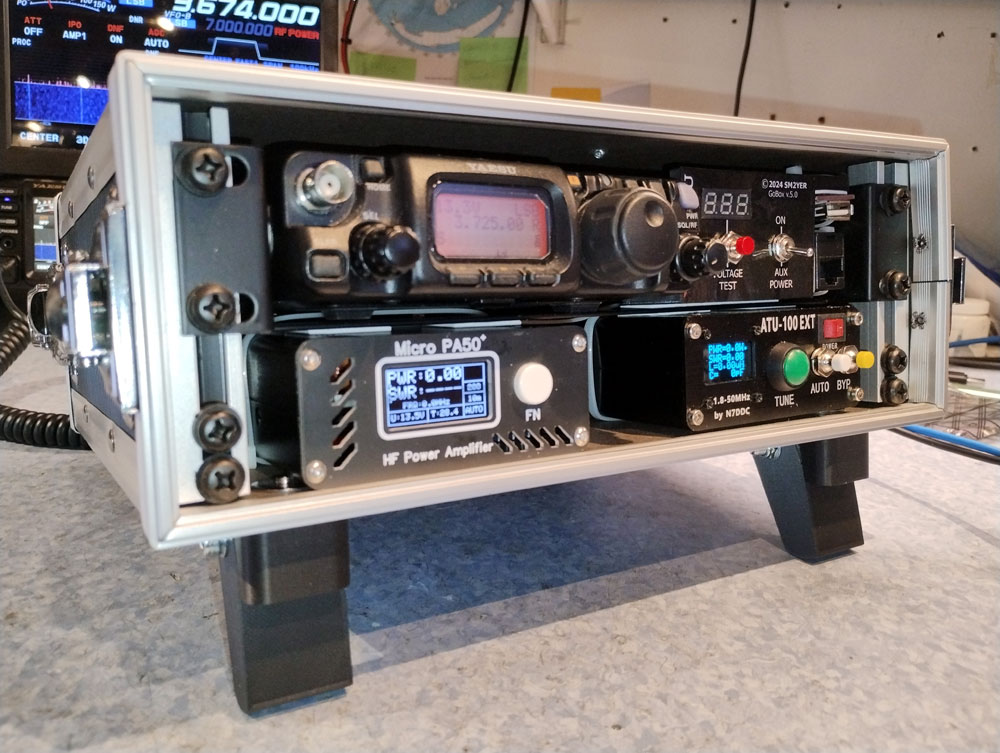

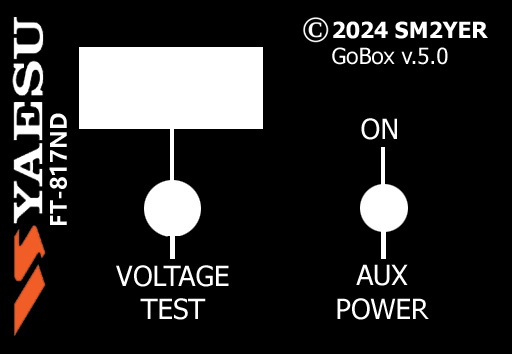

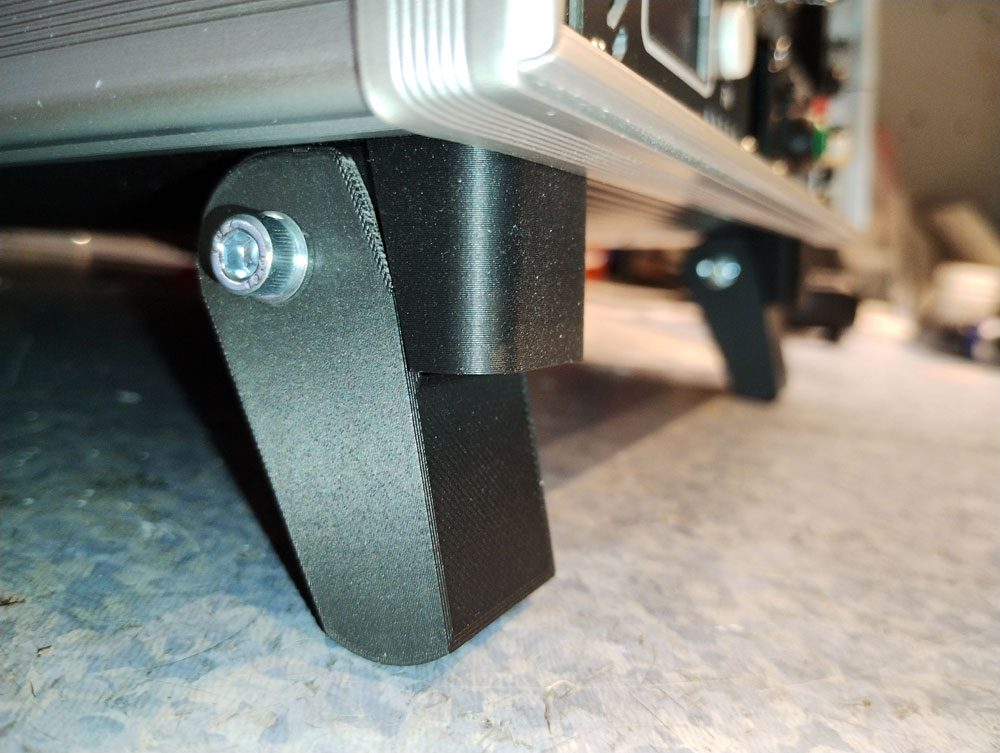

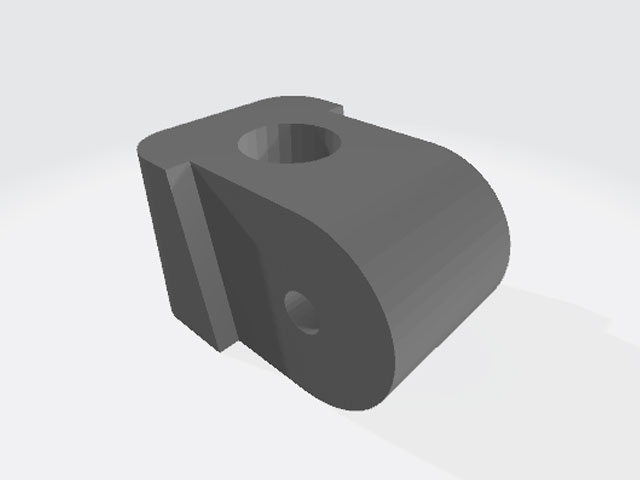

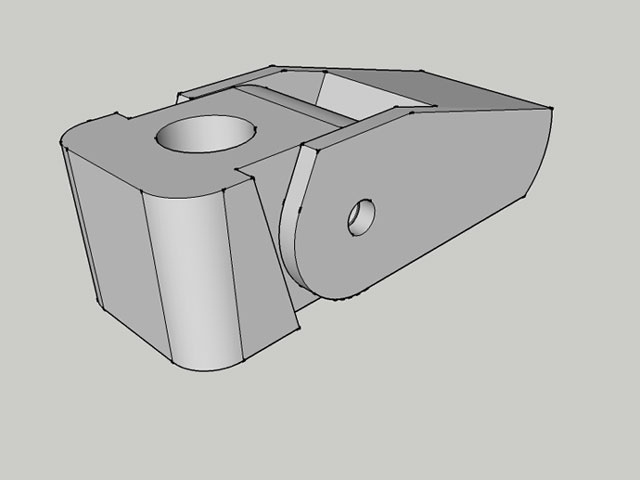

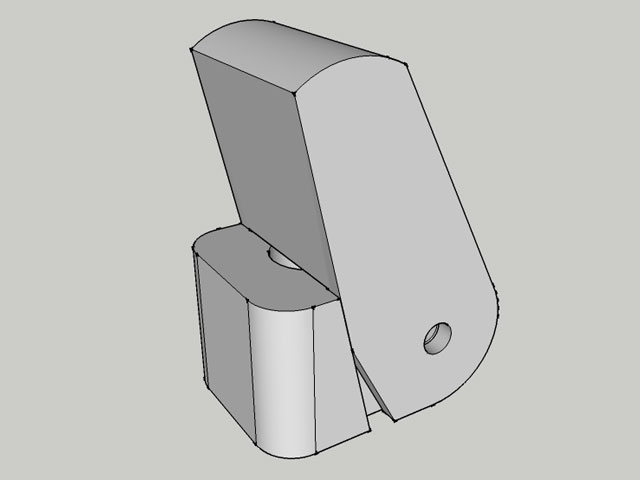

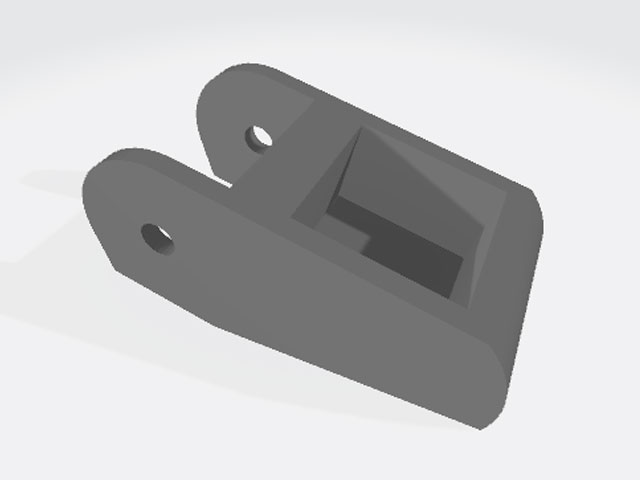

2024.04.16 Bygger ihop en 'GoBox' med YEASU FT-817ND radion, nyinhandlat slutsteg 'Micro PA-50+' och 'Mini ATU-100' avstämningsenhet. Allt är monterat i en smidig transportlåda / RACK 'Flyht Pro' Eco Rack 9,5" 2U från thomann.de[L6].

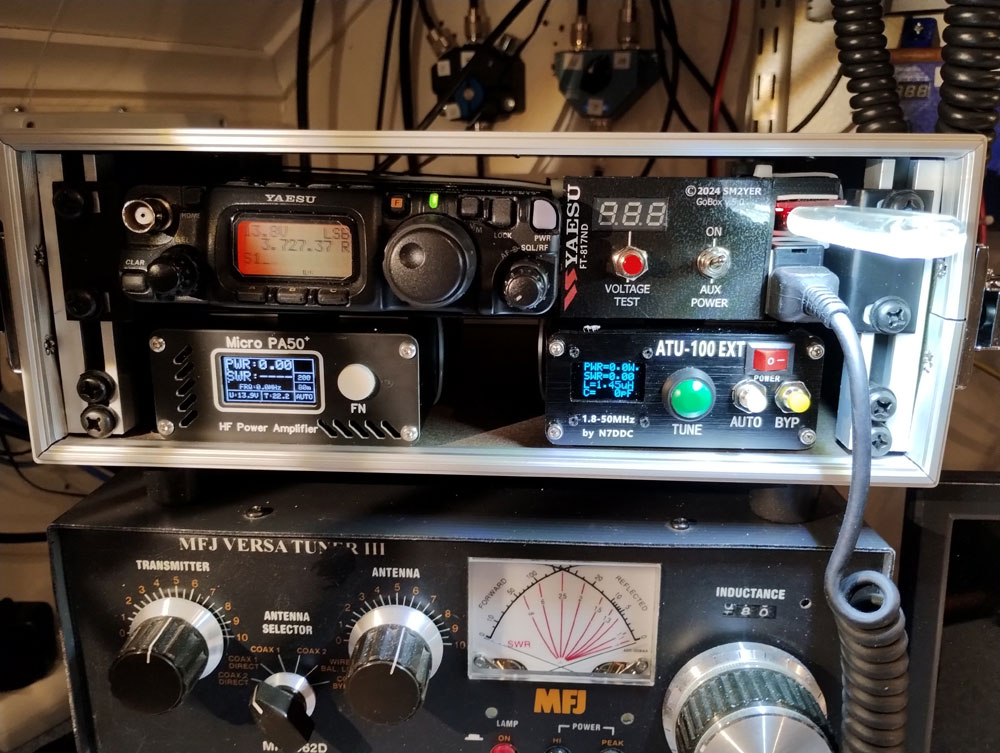

FT-817ND / ATU-100 / Micro PA-50+ i nybyggd 'GoBox'
2022.12.09 Använder en liten DC konverter för att omvandla 13,8VDC till 5VDV, konvertern har USB-A utgång för att t.ex. kunna ladda mobiltelefoner, eller för mina LED belysnings 'pinnar'. Passar även på att ta ut en DC matning för att driva automatavstämning ATU-100 enhet.
5V konverter / Med 'LED-Pinne'
Bygger ihop 'GoBox nr#3' - Den är något enklare än dom två första boxarna. Där är bara en radio i den, med en 'YAESU FT-857D' täcker jag ändå upp alla amatörradio band (HF/VHF/UHF) + 27MHz - Kan även använda 'GoBox nr#3' mobilt med dom DIY sepparations-kablar jag tillverkat tidigare.
GoBox nr#3 med utdragbar förvaringslåda
Till 'GoBox nr#3' använder jag rack-låda 'Flyht Pro Eco Rack 9,5" 3U' från thomann.de[L1] (Samma som jag använt till GoBox 1 & 2) - Men denna gång sätter jag även i en utdragbar förvaringslåda 'Flyht Pro Rack Drawer 1U 9,5"' - Radion är monterad på en 1U hylla 'Flyht Pro Rack Tray 9,5" 1U Mount'
'Flyht Pro Eco Rack 9,5" 3U' / Flyht Pro Rack Drawer 1U 9,5"
I den utdragbara förvaringslådan ryms: DC-Kabel, MH-31 mikrofon, DIY ljudkortsinterface, CAT/Clone kabel och div. coaxial adaptrar.
2022.10.15 Har även två små automatiska avstämningsenheter, dom är tänkta att användas på HF/27MHz tillsammans men mina GoBoxar, även när dessa används mobilt. Har förberett så att avstämningsenheterna spänningsmatas direkt från respektive 'GoBox'
DIY 'ATU-100' / 'ATU-100 EXT'
ATU-100 avstämningsenheterna kan gå i 'AUTO' läge, då sköter dom sig helt själva, behöver inte styras / startas från radio.
2022.01.01 Bygger ihop en 'extra' GoBox 4.1 med en Ericsson C52 69MHz radio och en YEASU FT-857D HF/50MHz/VHF/UHF radio. Tanken är att använda den i min personbil och i husbilen.
 2x GoBox 4.1 |
 DIY 9:1 UNUN till EFLW antenn DIY ATU-100 till EFLW antenn |
Har även byggt ihop / provat med 2st olika ändmatade longwire antenner, läs mera om EFLW antennerna -->Här!
2022.01.01 Nytt år med nya äventyr. Börjar året med att lägga upp några bilder från den gångna sommaren, testar att köra radio med min GoBox. Kör portabelt från garaget och från husbil.
Portabel glasfibermast / GoBox i garaget
Portabelmasten är ett kraftigt glasfiber-skaft från en tak snöskrapa, förlängd med ytterligare ett aluminium skaft från en annan tak snöskrapa. Antennen vid dett tillfälle är en 80/11M (2-Band) dipol. Läs mera om min portabelmast -->Här!
Testar GoBox i husbilen
När jag testar från husbilen använder jag min DIY 12V 'PowerBox' den kan man läsa mera om -->Här!
Testar GoBox i husbilen
2021.12.19 Bygger ihop en väska för portabelt bruk, med den ska man kunna köra dom flesta digitala-moder. bl.a. FT8, JS8call, Winlink2000 och SWALE.
Tanken är att väskan ska användas tillsammams med min GoBox på HF / VHF / UHF.
Aluminiumväska från JULA.se[L5]/Färdig med dator & interface & kablar
Läs mera om väska för portabelt bruk -->Här!

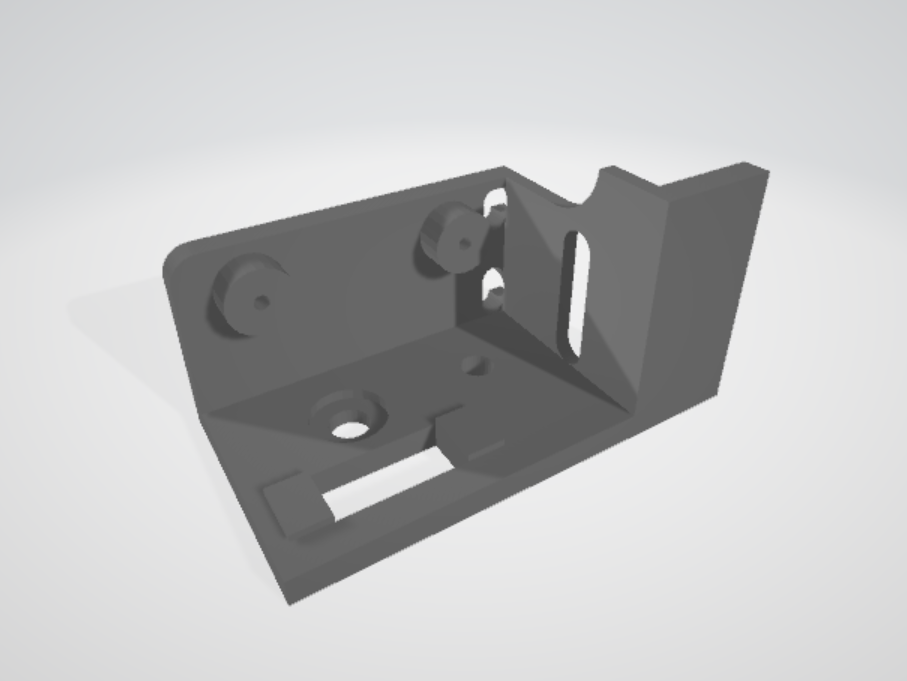

2021.12.12 GoBox v.4.1 är nu igång i min tjänstebil (VW Caddy) - Hållare med frontpanel och högtalare är monterad på instrument-panel. Använder två M5 skruvar med 'korg-muttrar' - Väskan med radio-enheterna är monterad med ett spännband på en inredningshylla i last utrymmet.
Hållare med frontpanel och högtalare / Väskan med radio-enheter (Framsida)
Väskan med radio-enheter (Baksida)
Radio-enheterna och frontpanelerna är ihop kollade med 2x cat5e kablar, RJ45<-->RJ45 (8p/8p) och 1x 6-ledare, RJ12<-->RJ12 (6p/6p)
2021.12.05 Uppgraderar min GoBox, nu med en YAESU FT-857D för HF/VHF/UHF och en ERICSSON C-52 för 69MHz.
Tanken är att kunna använda 'radio-lådan' stationärt, hemma och på sommar QTH eller portabelt, samt mobilt i personbil, husbil eller tjänstebil.
Bild 1 / Bild 2 Uppgraderad GoBox v.4.1
Med denna uppsättning kan man köra radio på följande band/frekvenser:
Frekvens Band Mode Note ================================================================ HF 160-10m AM/FM/SSB/DigiMODE FT-857D 50MHz 6m AM/FM/SSB/DigiMODE FT-857D VHF 2m AM/FM/SSB/DigiMODE FT-857D UHF 70cm AM/FM/SSB/DigiMODE FT-857D 27NHz 11m AM/FM/SSB/DigiMODE FT-857D 69MHz PR-Radio FMN/FMW C-52 ================================================================ |
Programmerar FT-857D radion färdig med alla VHF/UHF repeatrar i närområdet (Norr/Västerbotten) - Mera om YEASU FT-857D / FT-897D -->Här!
Sätter ihop en väska för att kunna köra digital-mode när man är ute portabelt -->Här!
2019.12.29 Rejäl vind med strömavbrott i åtta (8) timmar, testar att köra med batteri drift under dagen. Allt är förberett, så det är bara att flytta om matningen till en av mina batteri boxar.
El-Avbrott 2019.12.28
Testar grejerna, noterar att det är riktigt störningsfritt nu när hela byn är strömlös. På kortvågen är morgonringarna igång som vanligt, på VHF öppnar repeatrar i Kalix och Luleå utan problem. Lyssnar även på lastbils & flyg frekvenser, snöröjningen inne i 'Bränna' rullar på, och flyget till Rovaniemi & Luleå är igång som vanligt...
HF (80M band) / VHF (69HHz PR-Band) / VHF (2M band)
2019.08.02 Monterar 5V regulator för belysning i GoBox #2 och 12V fläktar med fläktstyrning i båda boxarna.
LED belysning / Fläkt
GoBox #1 / GoBox #2
GoBox #1 HF/50MHz YAESU FT-891 (AM/FM/CW/SSB/DigiMODE)
GoBox #2 VHF/UHF RETEVIS RT9000D (69MHz) + RETEVIS RT90 (2M/70CM/FM/DMR)
2019.06.29 Bygger ihop ett par 5V regulatorer, dom ska användas för att driva belysningen i GoBox #2 och RxBox #1 - I tidigare GoBox versioner har jag använt 12V 'Kartläsar' lampor, det har fungerat bra men kartläsar lamporna är för stora och och otympliga. Använder i stället en 'LED pinne' med åtta ytmonterade LED-dioder, 'pinnen' är ca. 8cm när den kopplas in i ett vanligt USB typ-A uttag.
2x 7805 regulatorer / 3x LED-pinne för belysning
2019.06.23 BoBox #2 för VHF/UHF är nu i det närmaste klar, tog några bilder. Det saknas en liten manöverpanel, belysning, Anderson 'power-pole' matning och två säkringar. Testar nu bara med apparaternas std. DC-kablar & säkringar.
GoBox #2 VHF/UHF framsida / GoBox #1 (HF) och GoBox 2 (VHF/UHF)
GoBox #1
GoBox #2
2019.06.23 Allt i min 'HF-Box' är nu klart och inkopplat, testar att köra lite FT8, blev några SM, SA stationer i loggen (Något oväntat)
Testar att köra lite FT8...
2019.06.23 Har nu den första TX boxen klar, inhandlade en ny HF/6M station, det är en YAESU FT-891
GoBox #1 (HF) Baksida / Framsida
På hyllans bak-kant sitter en 4port USB hubb (Sweex) - Det gör att man bara behöver en anslutningskabel (USB-A/Mini-USB) för att ansluta till dator. Till USB-Hubben har jag kopplat radio / Signalink modem och ett 32Gb USB minne, här lagrat jag all programvara, alla instruktions-böcker, bandplaner, kris-information o.s.v. som kan komma till användning.
GoBox #1 (HF) Demonterad hylla / Ovansida
Använder i övrigt samma material som i 'GoBox v.3.0' inkl. mitt DIY kablage för Signalink modemet.
2019.06.22 Gör en rejäl 'uppdatering' av min 'GoBox' - Olika erfarenheter med tidigare versioner
( v.1.0 v.2.0 v.3.0 ) gör att användandet och själva konceptet hela tiden utvecklas.
Med version fyra (v.4.0) får vi bl.a. följande:
Bygger denna gång allt på en hylla, det ger en kompakt sammanhållen enhet. Service förenklas när man bara behöver ta ut hyllan för att komma åt allt!
2019.05.05 Har påbörjat att projektera 'GoBox V4.0' - 3D skissar lite med Google ShetchUP
Skisser på GoBox V4 framsida / baksida
Hylla med utrustning GoBox V4
Just nu funderar jag på att bygga om allt igen!, denna gång i 9,5" rack av modellen 'Flyht Pro Eco Rack 9,5" 3U Double Door' - Tänkte delar upp TX-Utrustningen på två rack-lådor, då blir det en för HF-Radio (ic-706mk2) och en för VHF/UHF-radio (hm70 & RT90) samt en för RX utrustningen, samtidigt skippar jag YAESU FRG-9600 radio. LED belysning går också bort då all nödvändig belysning nu löses med 'el-centralen' i min PowerBox.v.1.0
Go-Box v.4.0 projektering på gång, Flyht Pro Eco Rack 9,5" 3U
2019.04.23 Global ePost utan internet access? - Använder min GoBox för att skicka & ta emot global ePost via radio med Winlink 2000 systemet.
ToDo / Kvar att göra...
Denna typ av projekt blir nog aldrig riktigt färdigt...
ToDo-1 - Lägga lite reserv säkringar och adapter kontakter i en 'tillbehörs låda' som har ett eget 'fack' på baksidan...
Beskrivning
Alla ingående delar är mer eller mindre 'standard' delar, en del är begagnade / återvunna delar från 'junkbox' - Fläktar, DC terminaler, rack-hyllor och själva rack-lådan har tidigare haft andra uppgifter att fylla.
Använder vanliga grejer för 'Bil-EL' när jag koppla all 13,8V DC spänning inne i lådan, det är ringkabelskor, flatstiftshylsor, USB ladduttag, säkringshållare, säkringar och 4mm2 el-kabel.
För HF (Kortvåg) används en IYAESU FT-891
Not 1 - Antennavstämning behövs inte när man använder en bredbandsdipol
Not 2 - DigiMod 'SWALE' använder hoppfrekvens, en antennavstämning hinner inte avstämma vid varje frekvenshopp.
|
YAESU FT-891 radion kan modulera med AM/FM/USB/LSB på kortvåg (HF) & 6M , Med Signalink modemet inkopplat så kan man köra alla digitala trafiksätt på alla dessa band.
Några noteringar Plus :-)
Några noteringar Minus :-(
Budget / Transport
Kostnader t.o.m. 2019.06.23 ===================================================================== Flyht Pro Eco Rack 9,5" 3U Double Door ........ 396,00 kr YAESU FT-891 (Ny) ............................ 6695,00 kr Daiwa CN-102L ................................ 1250,00 kr |
