  • Inledning

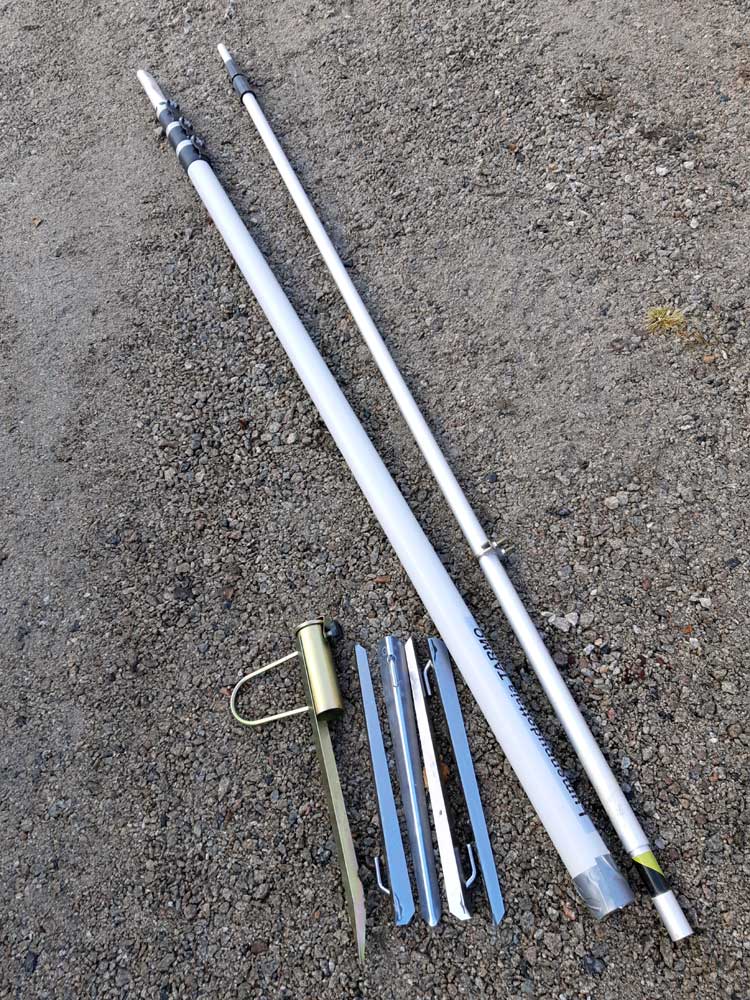

    Mast med markfäste och stagfästen
    NOTERA-1! För att sända med dessa apparater krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se)

    Senast uppdaterat
    2023.02.23 Senaste tillskottet av portabla antenner är en '
    SlimJim' antenn för 69MHz.

    2022.12.29 Bygger 'portabla' / mittmatad 5/8λ vertikal för 10/11Mtr banden, läs mera om DIY GainMaster bygget.

    2022.06.10 Bygger en dipol med trapps för 80 & 40 meters banden, tillverkar trapps av vanlig RG58 kabel, mera om traps antennen -->Här!

    2022.01.01 Nytt år med nya äventyr. Börjar året med att lägga upp några bilder från den gångna sommaren, testar att köra radio med min GoBox. Kör portabelt från garaget och från husbil.

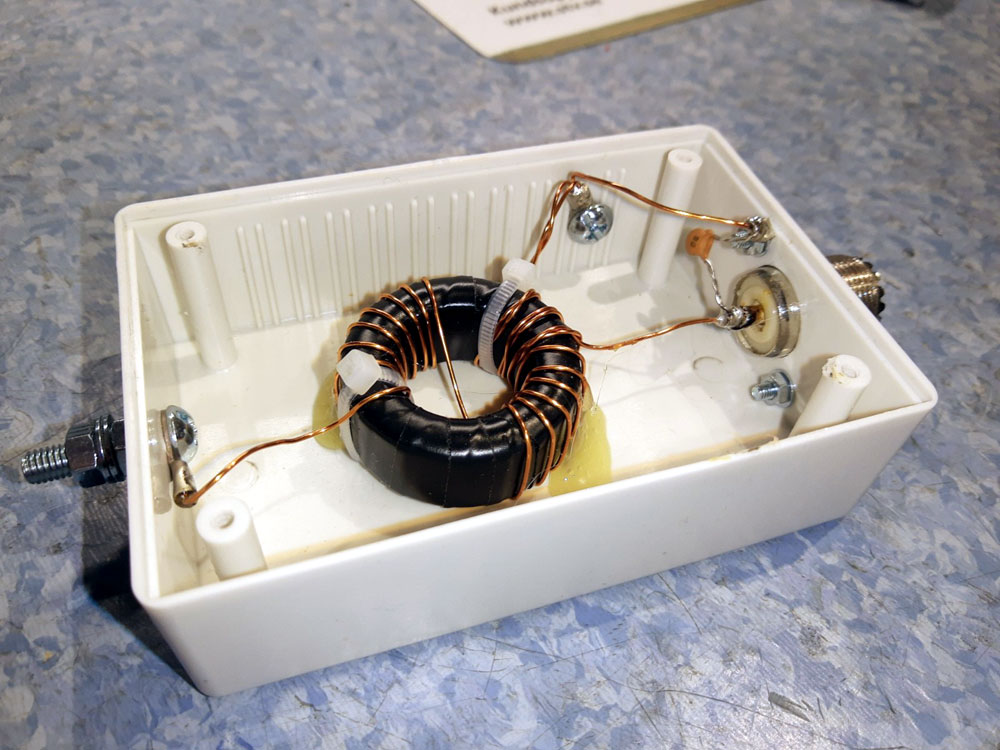

    Portabel glasfibermast / 13:1 UNUN till EFLW antenn

    Portabelmasten är ett kraftigt glasfiber-skaft från en tak snöskrapa, förlängd med ytterligare ett aluminium skaft från en annan tak snöskrapa. Antennen vid dett tillfälle är en 80/11M (2-Band) dipol.

    Har även byggt / provat med 2st olika ändmatade longwire antenner, läs mera om EFLW antennerna -->Här!

    2018.03.23 Tanken är att bl.a. kunna köra ALE(SWALE) på kortvåg, det är ett digitalt trafiksätt som använder hopp frekvens. Då krävs en bredbandsdipol (Avstämning är utesluten) - Ett naturligt (Enkelt) val är då en vanlig T2FD, det är en vikt dipol (Se skiss) - Lägsta möjliga frekvens är beräknad till 3.5MHz.

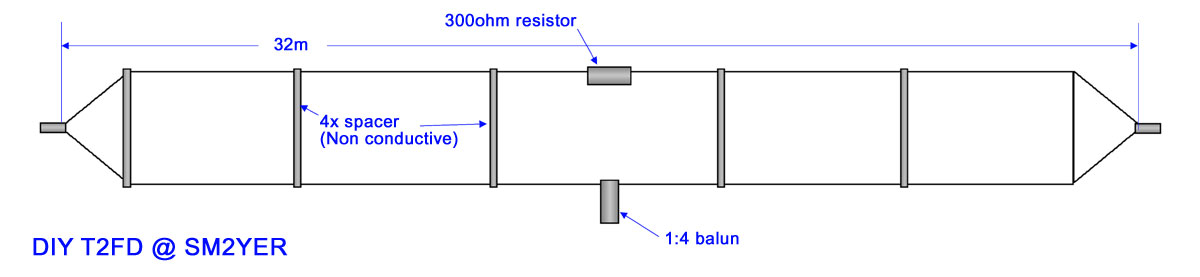

    DIY T2FD layout

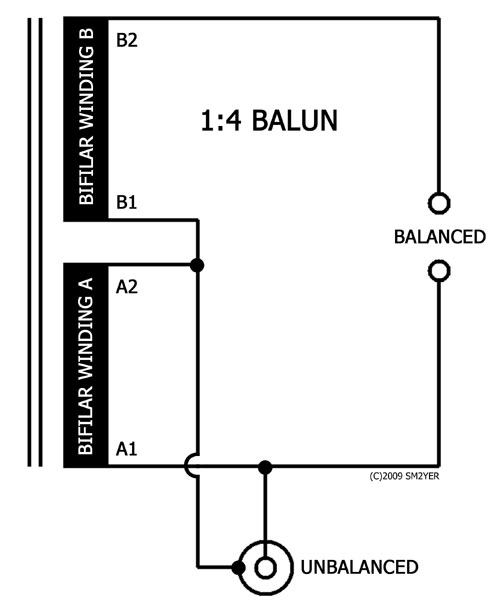

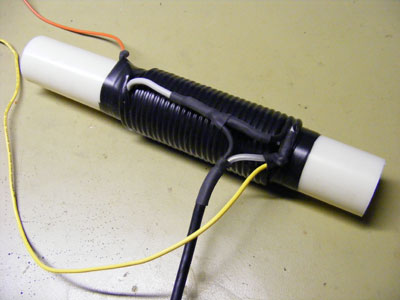

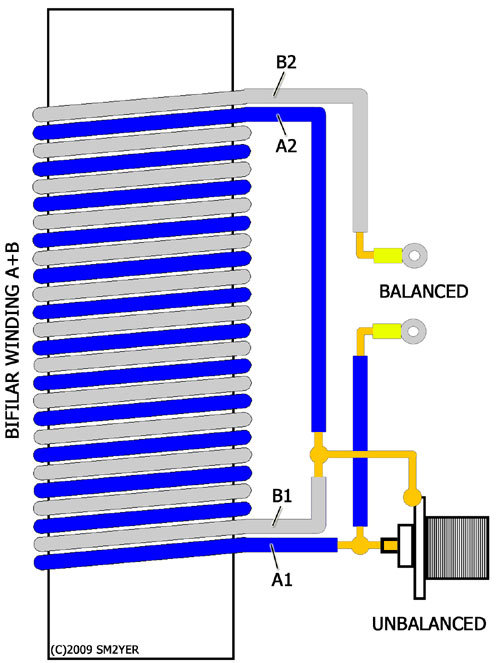

    DIY 1:4 Balun

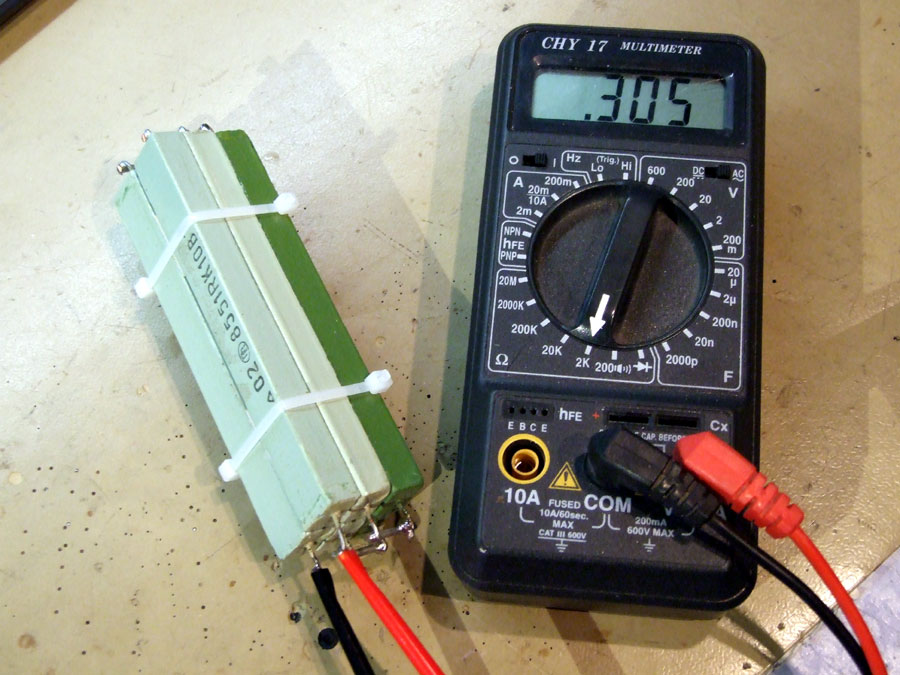

    DIY 300Ω mitt resistor / DIY 1:4 Balun

    Bygger en teleskopmast av bl.a. en 6m lång snö-raka, total längd (Höjd) blir 10meter. Tanken är att portabelmasten ska resas och stagas för sig och att T2FD antennen sedan hissas upp med en 'hisslina' (Typ flaggstång). För UHF/VHF används en mobilantenn med konstgjort jordplan. Använder 2st ca: 20meter långa vanliga RG58 kablar med PL-259 kontakter (Den för UHF/VHF borde kanske vara en lågförlustkabel)

    Beskrivning


    Tekniska data 'Portabel mast + Bredbandsdipol'
    =====================================================================
    Typ ...............................
    =====================================================================


    Några noteringar Plus :-)


  • Några noteringar Minus :-(


  • Budget / Transport
    Kostnader t.o.m. 2018.02.21
    =====================================================================

    =====================================================================



    TRANSPORT LOG
    =====================================================================

    =====================================================================


    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] eBay.com
    [L2] BILTEMA.se

    Länkar / Referenser:
    [R1]


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
