Inledning
Har skaffat en ny liten HF-Rigg, det är en YAESU FT-891 - Tänker använda radion i min 'Go-Box'

Tanken är att få en oberoende / självförsörjande enhet, den ska även vara lätt att transportera, att upprätta och att använda.

Anläggningen kan användas på field-day event eller vid sambandsuppdrag, i sommarstugan eller för nödsamband.

YAESU FT-891

Senast uppdaterat
2019.06.05 Testar att koppla upp Signalink USB interfacet med FT-891 radion, använder min DIY kabel som jag tillverkade för FT-857, den ska fungera utan modifiering - Komplett beskrivning av kabeln ligger -->Här!

Testar att köra FT8 på 30M, det verkar att fungera, provar även Winlink/Winmor under kvällen, även detta fungerar på en gång!

Testar FT8 med min FT-891 radio

Använder följande inställningar - OH8STN har en väldigt bra beskrivning på YouTube.com[R2]

Data inställningar i WSJT-X programmet.

2019.06.04 Kopplar upp och testar radion. Gogglade och hittade en bra beskrivning på radioaficion.com[R1] - Kollar även på lite filmer på YouTube.com[R3] - Bl.a. hur man gör MARS/CAP modifiering för att få heltäckande mottagning och sändning.

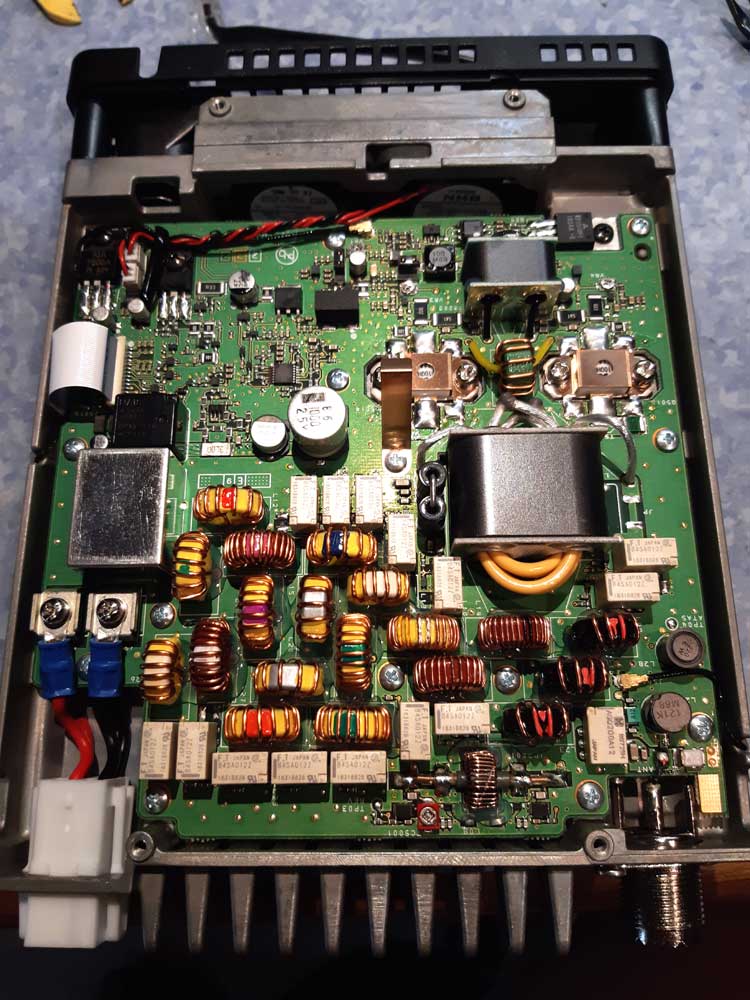

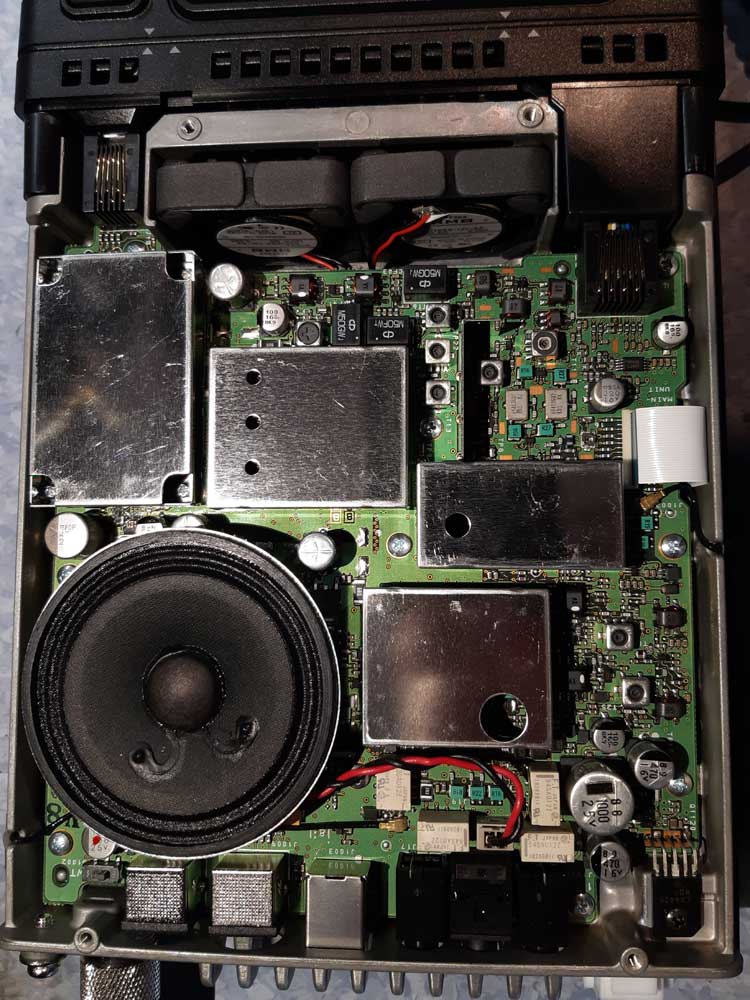

Undersida / Översida

Börjar med att öppna radion, konstaterar att den är väl packad! - Här fins inte ens plats för ett mekaniskt filter om man skulle vilja ha det! - För att skydda komponenterna på radions undersida så skruvar tillbaka det under locket.

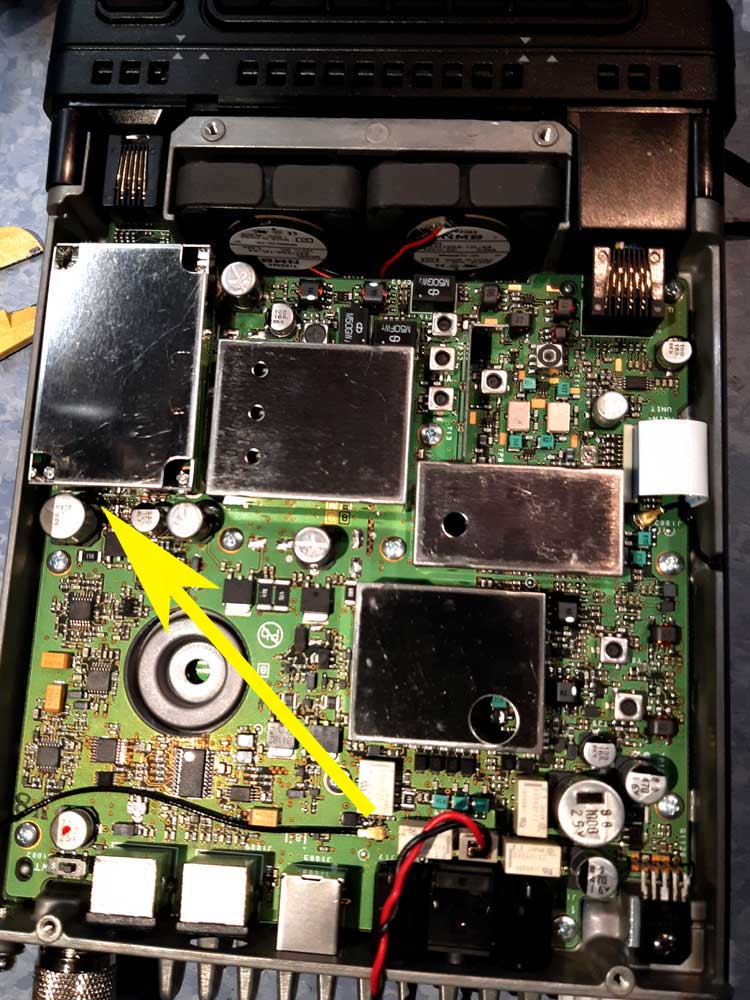

För att öppna TX så måste man brygga över två löd-gap på kretskortet, dom sitter på radions övre kort (Ovansidan) - Demontera högtalaren så syns dom tydligt. Jag bryggar över med lite löd-tenn. Kontrollera lite extra noga så att där inte har hamnat något lödtenn på fel ställe!

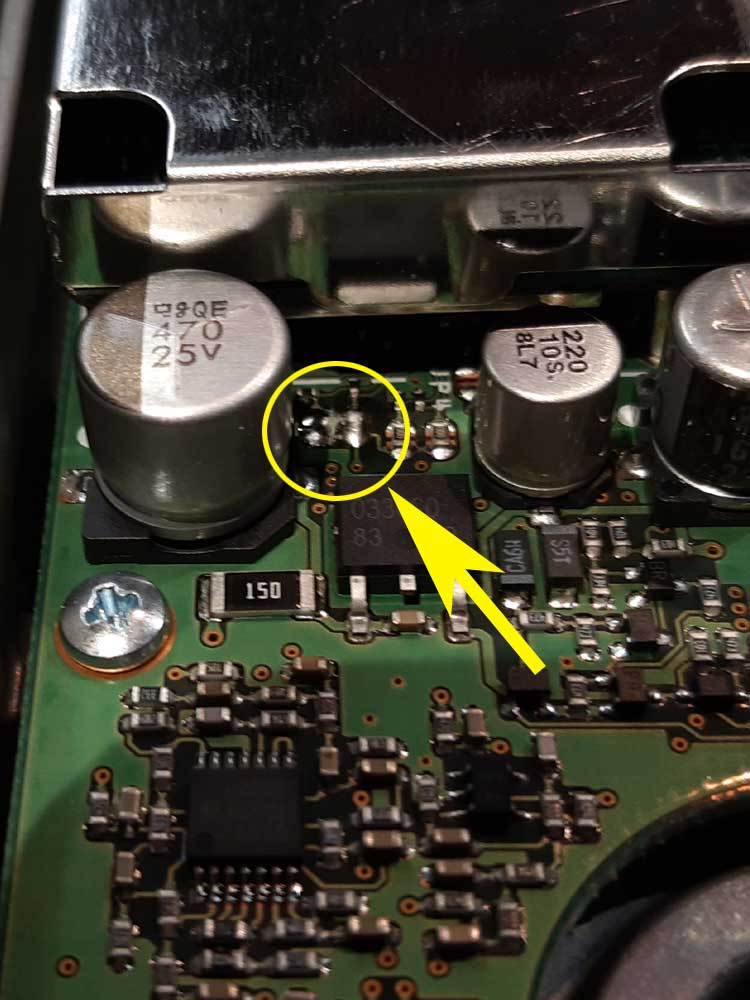

Här hittar man löd-gapen som ska byglas

När detta är gjort är det bara att koppla in högtalaren, montera tillbaka den och skruva på det övre locket.

Nu måste radion nollställas (Factory reset) det gör man genom att hålla in knapparna [F] och [CLAR] samtidig som du startar radion.

Beskrivning

Tekniska data 'YAESU FT-891'
=====================================================================
General
Frequency Range:        Tx: 1.8 MHz - 54 MHz (Amateur bands only)
                        Tx: 1.8 MHz - 56 MHz (Modified unit)
                        Rx: 30 kHz - 56 MHz1.8 MHz - 54 MHz
Channel Step:           2/5/10 Hz (SSB, CW)
                        10/100 Hz (AM, FM)
Frequency Stability @   [14 °F to +122 °F (-10 °C to +50 °C)]
SSB/CW/AM:              ±0.5 ppm
FM:                     ±1 kHz
Modes of Emission:      A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM)
Antenna Impedance:      50 Ohms, unbalanced
Supply voltage:         13.8 V DC ±15%, negative ground
Current Consumption:    Rx: 2.0 A (signal present)
                        Tx: 23 A
Operating Temperature:  14 °F to +122 °F (-10 °C to +50 °C)
Case Size (W x H x D):  6.1” x 2.0” x 8.6” (155 x 52 x 218 mm)(w/o knobs)
Weight (Approx.):       4.18 lb (1.9 kg)

Transmitter
Power Output:           100 W (40 W AM carrier)
Modulation Type:        J3E (SSB)
                        A3E (AM)
						F3E (FM)
Maximum Deviation:      ±5.0 kHz (Wide)
                        ±2.5 kHz (Narrow)
Spurious Radiation:     Better than -50 dB (1.8 MHz - 30 MHz Amateur bands)
                        Better than -63 dB (50 MHz Amateur bands)
Microphone Impedance:   600 Ohms (200 Ohms to 10 k Ohms)

Receiver
Circuit Type:           SSB/CW/AM: Triple-conversion Superheterodyne
                        FM: Double Conversion Superheterodyne
Intermediate Freq:      SSB/CW/AM:
                        1st: 69.450 MHz
                        2nd: 450 kHz
                        3rd: 24 kHz
                        FM:
                        1st: 69.450 MHz
                        2nd: 450 kHz
Sensitivity:            SSB/CW (S/N 10 dB) 0.16 μV (1.8 MHz - 30 MHz)
                        0.16 μV (50 MHz - 54 MHz)
                        AM (S/N 10 dB) 5 μV (0.5 MHz - 1.8 MHz)
                        1.6 μV (1.8 MHz - 30 MHz)
                        1.6 μV (50 MHz - 54 MHz)
                        FM (12 dB SINAD) 0.35 μV (29 MHz, 50 MHz - 54 MHz)
Selectivity Mode        -6 dB -60 dB SSB/CW 2.4 kHz or better 3.6 kHz or less
                        CW-N 500 Hz or better 750 Hz or less
                        AM 6 kHz or better 15 kHz or less
                        FM 12 kHz or better 30 kHz or less (-50dB)
                        FM-N 9 kHz or better 25 kHz or less (-50dB)
Maximum AF Output:      2.5 W into 4 ohms with 10% THD
Audio Output Impedance: 4 Ohms to 16 Ohms (8 Ohms: nominal)
Conducted Radiation:    Less than 4 nW
=====================================================================

Några noteringar Plus :-)

Litet format

Väldigt mycket funktioner

Välbyggd!

Några noteringar Minus :-(

Ingen plats för mekaniska filter

Squelch funktionen?

Ganska bullrig fläkt (Radion blir lätt varm)

Budget / Transport

Kostnader t.o.m. 2019.06.05
=====================================================================
Inköp YAESU FT-891 .......................... 6 695 kr
      Yaesu YSK-891 .........................   495 kr
=====================================================================


TRANSPORT LOG
=====================================================================

=====================================================================

Länkar / Leverantörer / Referenser
Honors to the brains behind - Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

Leverantörer:
[L1] limmared.nu

Länkar / Referenser:
[R1] http://radioaficion.com/cms/ft-891-mars-modification/
[R2] https://www.youtube.com/watch?v=SrXbg9ytksU
[R3] http://youtube.com
