Testar en analog / digital mobilstation RETEVIS RT90 VHF/UHF Dualband analog / DMR radio |
|
INDEX
Senast uppdaterat

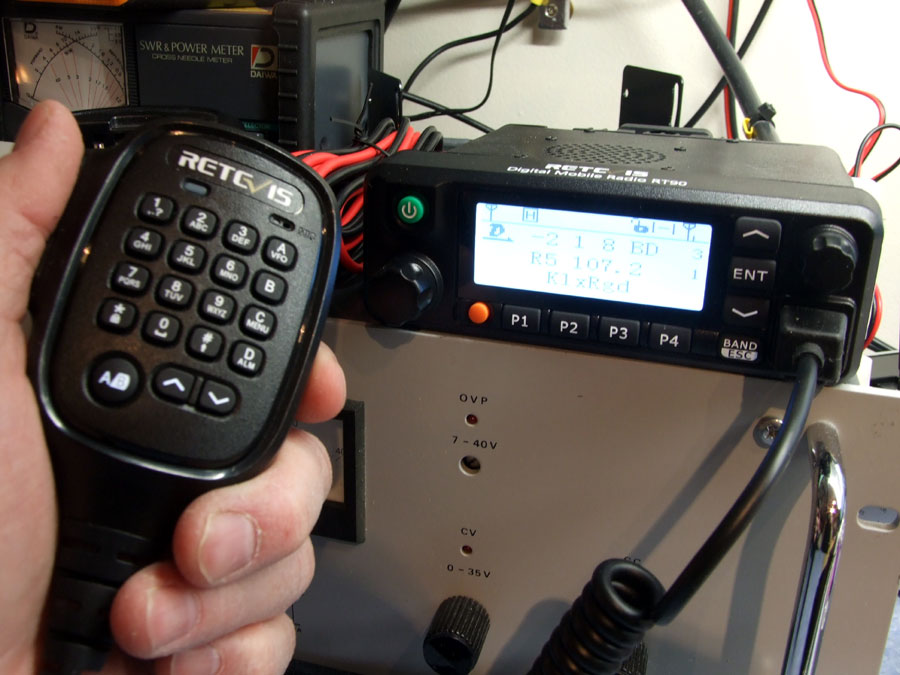

2018.01.11 Fick hem radion igår, packade upp och testade under kvällen, körde ett test QSO äver Kalix R5 (Analogt) - Har inte testat digital mode ännu, verkar att ha för långt till RU380 på raggdynan (UHF/70cm) - Kollar på status via 'brandmeister.network'[R5] repeatern verkar då att vara igång.

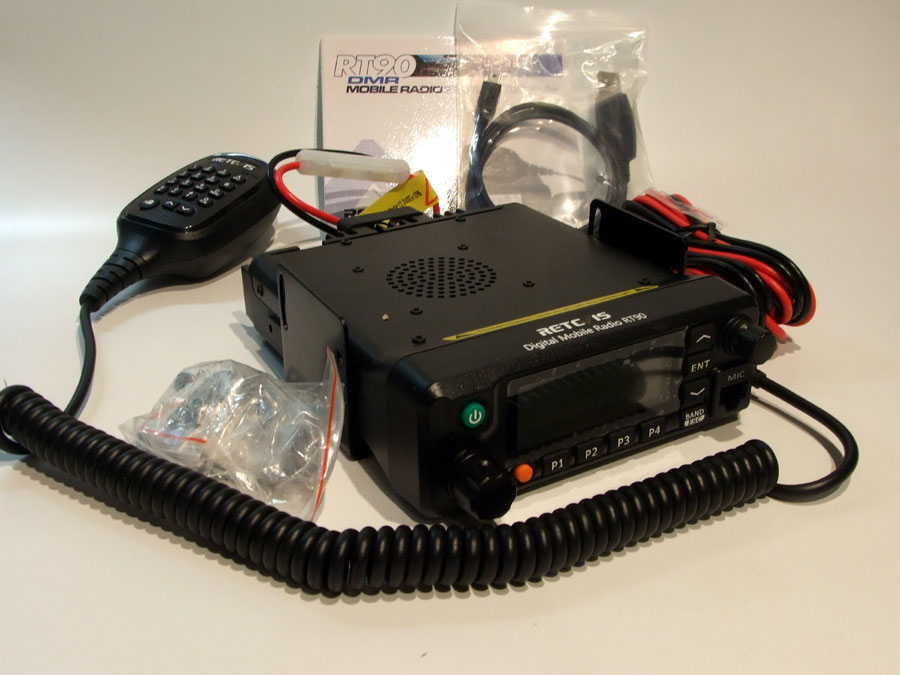

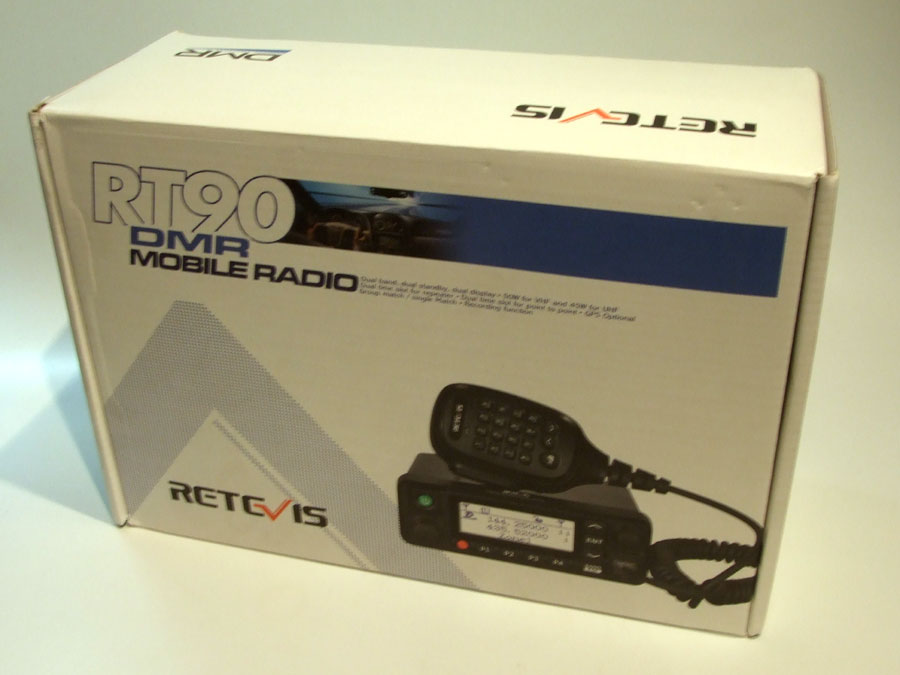

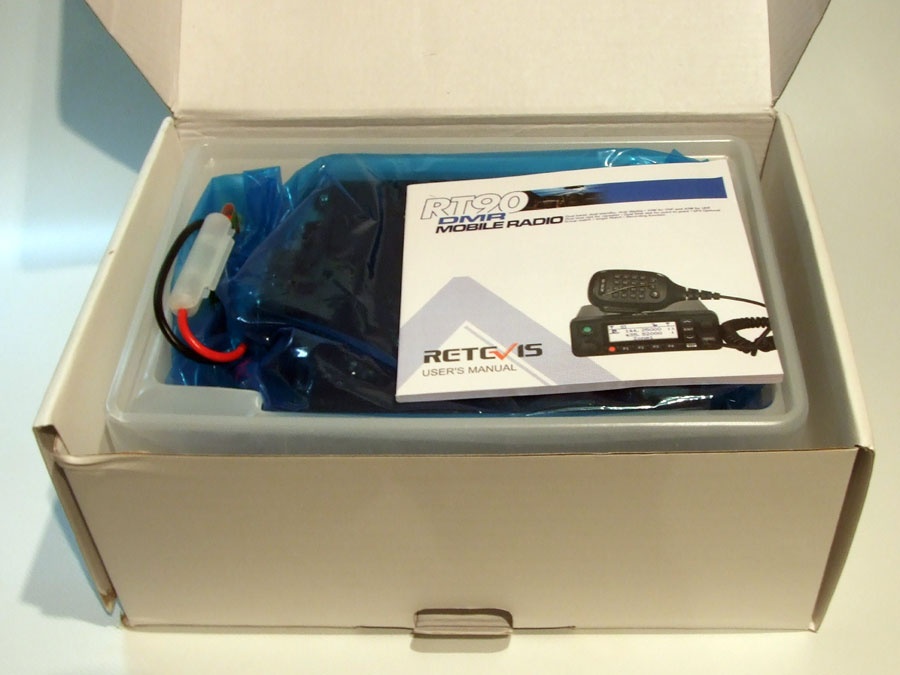

RETEVIS RT90 'unboxing'
Provar att lägga in min 'CodePlug' - Använder den medlevererade USB kabeln, var tvungen att installera drivrutinerna manuellt. Noterade även en miss i min programmering, hadde glömt att lägga in kanalerna i en 'Zon' så där var inga kanaler att välja när programmeringen var klar...

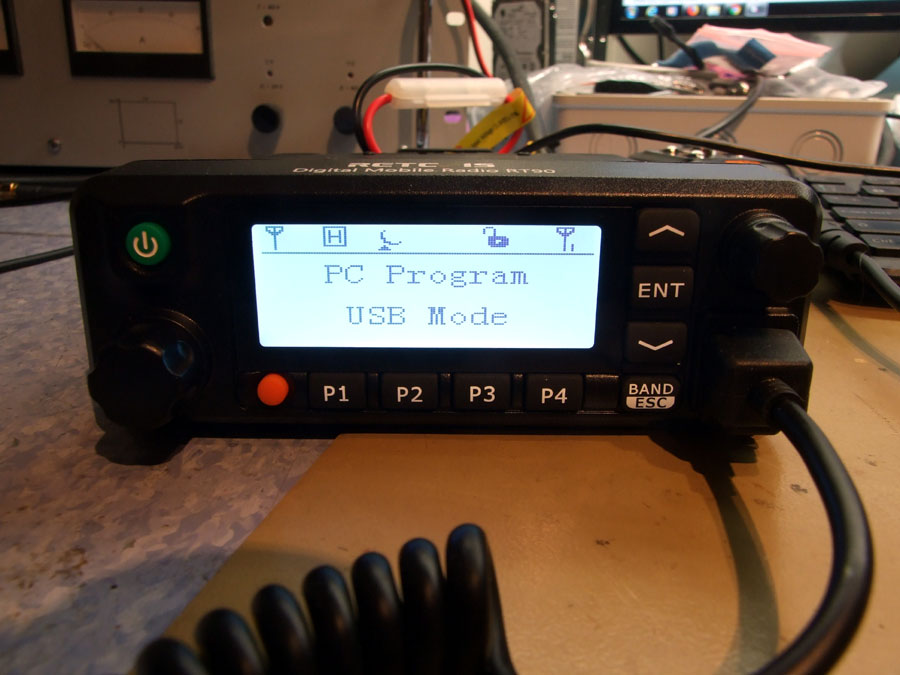

RETEVIS RT90 'unboxing' Programmerar...

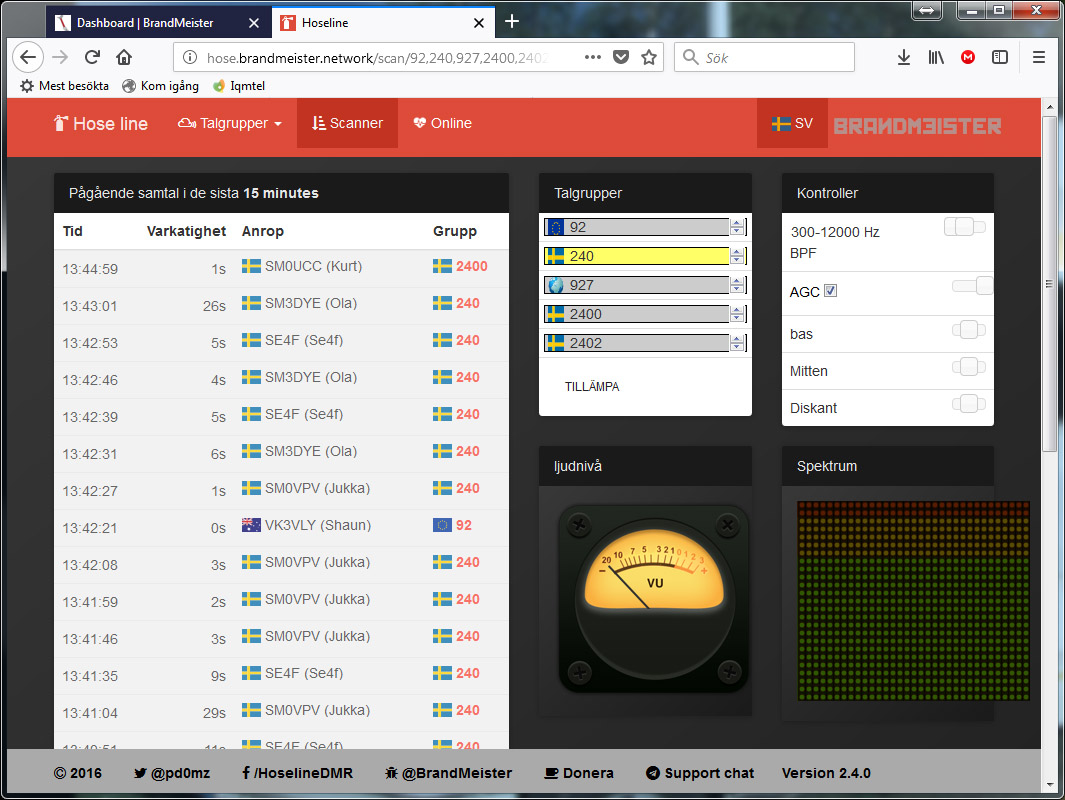

2018.01.04 Går och väntar på att få min DMR radio, har hittat hur man lyssnar på DMR på datorn direkt via 'brandmeister.network'[R5]
Bara att lägga in vilka talgrupper man vill lyssna på, ganska kul/praktiskt! - Spelade in en liten -->film! (38Kb .mp4 format)
38Kb film .mp4 format
Beskrivning
Ordlista
Det krävs en hel del information för att komma igång med DMR, bl.a. så måste man ha data / information om den repeater man tänker använda. Där är också en hel del 'MumboJumbo' språk (Terminologi) som man måste ha lite koll på, här är det viktigaste:
DMR-Id Är ditt 'Telefon nummer', man kan registrera flera DMR-Id om man har flera apparater.
Timeslots (Kortform TS) DMR använder tidsdelning, en kanal delas i två tidsdelar (TS1 & TS2), tekniken heter 'Time-Division Multiple Access' (TDMA) och beskrivs i std. ETSI TS 102 361-1 V2.2.1 (2013-02) - wikipedia.org[R9]
Enkelt uttryckt så delas aktuell frekvens upp i två delar, TS1 och TS2 (Gäller för både sändning och mottagning). Det innebär att två helt separerade data strömmar nu kan tas emot och skickas ut samtidigt. resultatet är dubbelt så många samtidiga datakanaler.
TIER1 En enhet som bara har 'TIER1' Kan inte hantera olika timeslots och kan därför INTE användas där sådana används t.ex. vid repeater trafik i BrandMeister nätet, TIER1 används för lokal kommunikation, DMR enhet till DMR enhet.
TIER2 Med 'TIER2' kan din enhet hantera 'Timeslots' (TDMA), används t.ex. vid repeater trafik i BrandMeister nätet.
Talkgroup (Kortform TG), Svenska = talgrupp, TG91 = Wordwide, TG92 = Eu, TG240 = Sweden, TG2402 = SM2 lokalt o.s.v. Alla uppgifter om talgrupper finns bl.a. på 'brandmeister.network'[R5]
ColorCode (Kortform CC) Används för access av DMR repeatern (Jämför Analog CTCSS kod) - Där är totalt 16 olika CC's - Du måste använda samma CC som den lokala repeatern eller din DMR hotspot använder.
Codeplug = Ett sammanhållet 'paket' av information som kan/ska användas för att programera en DMR enhet (Radio) - Innehåller uppg. om enheten, DMR-ID o.s.v. samt TS, TG, CC o.s.v. för respektive kanal. Enklast är att 'låna' en färdig 'codeplug' för din radio från någon som använder samma lokala repeater, det går även att bygga en egen med lämplig programvara. Programvara tillhandahålls vanligtvis av radio tillverkaren. En färdig 'codeplugg' är alltså all information om din enhet (dig) OCH alla kanaldata som behövs för att köra mot en specifik DMR repeater eller DMR hotspot.
DMR Repeater (Även DMR hotspot men då simplex) En DMR repeater är en vanlig VHF eller UHF duplex repeater med DMR interface, för att använda en DMR repeater måste man ställa in dess inställningar rätt. (Du måste lägga in rätt data i din codeplug) - Korrekt information har repeater ansvarig på din lokala repeater. För kommunikation utanför den lokala repeatern används vanligtvis en internet uppkoppling för att ansluta t.ex. till 'brandmeister.network'[R5] (Finns även andra DMR nät t.ex. det Amerikanska DMR-MARC)
Programmering
Följande text är några minnesnoteringar som jag gjort för att komma igång med DMR (Försöker att få lite kronologi) (Best practice!)
1. Registrerar ett DMR ID# via 'www.dmr-marc.net'[R1]
3. Registrerar en användare på 'brandmeister.network'[R5] (Vet inte om detta är nödvändigt)
Här kan man hålla koll på aktivitet / kontakter i nätet m.m.
4. Hämtar information om våra lokala repeaters och vilka talgrupper som finns på dom.
www.sk2hg.se[R7] - www.SweDMR.se[R2]
TIPS! En bra 'HowTo' ligger på SK7BQ's[R8] hemsida.

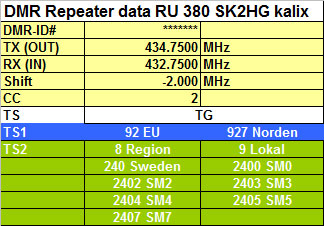

5. Nu är det läge att fundera på en egen 'CodePlug' för 'Retevis RT90' enheten - Här är dom DMR repeater data som jag kan tänkas behöva (Så långt jag nu har förstått)
Förutom detta behöver jag även programvara, programmerings kabel samt en del radio data. Testar lite med prg. vara för TYT (Tytera) MD9600 - Fick inte prg. vara för RETEVIS RT90 att fungera (Borde fungerar ändå då dessa två i grunden är samma radio).

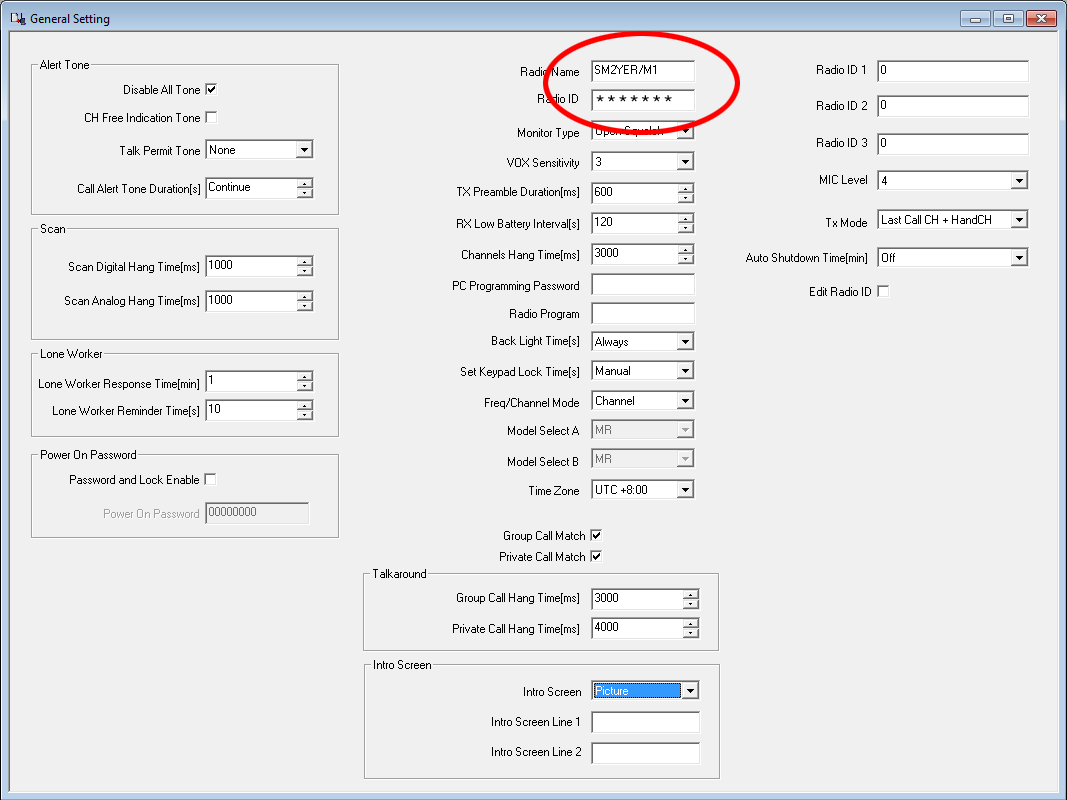

Börjar med att välja vilken typ av radio du har, frekvensområden o.d. (Om du ändrar här efteråt, så nollställs allt du skrivit in i andra delar, Jobbigt!) - Fortsätt sedan med 'general' data = Radio ID, call o.s.v.
General settings

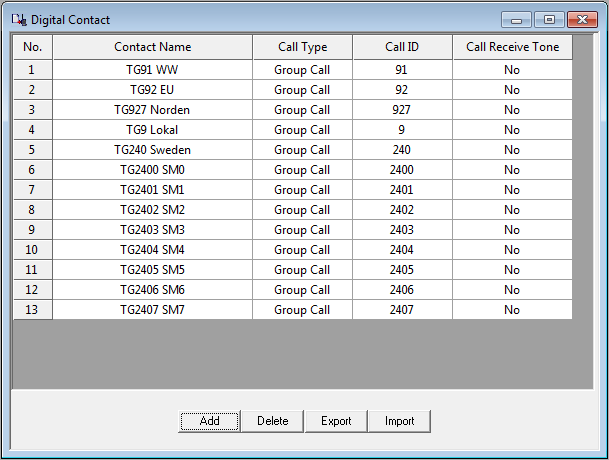

Så är det dax för kontakt listan, här lägger jag in en kontakt per talgrupp (TG) och direkt DMR-ID nummer om man vill ha direkt kontakt med någon.
Kontaktlista

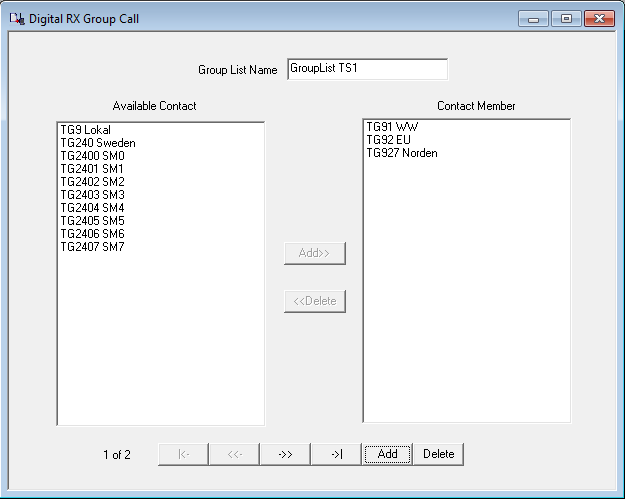

Sedan gör jag en RX lista per Timeslot (två för varje repeater om man inte vill använda samma) - I 'Grouplist TS1' för TS1 lägger jag in dom talgrupper (TG) som ligger i TS1 på repeatern.
RX Lista för TS1

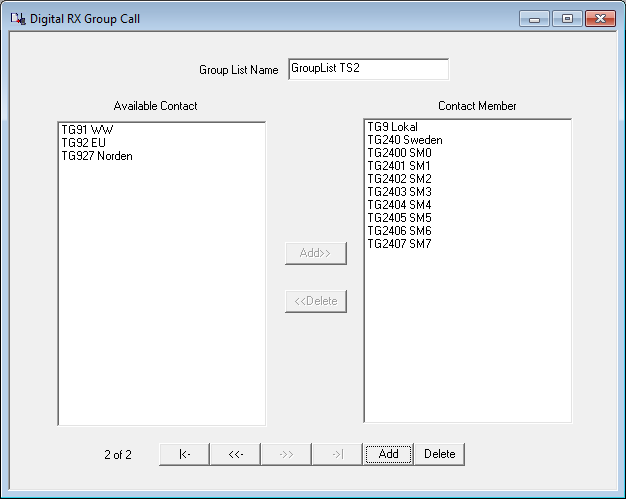

I 'Grouplist TS2' för TS2 lägger jag in dom talgrupper (TG) som ligger i TS2 på repeatern. (Ser att jag missat att lägga in TG8 som är våran regionala talgrupp...)
RX lista för TS2
Till sist skapar jag en digital kanal per timeslot för respektive DMR repeater, anger frekvenser, Timeslot, colorcode, callist o.s.v.

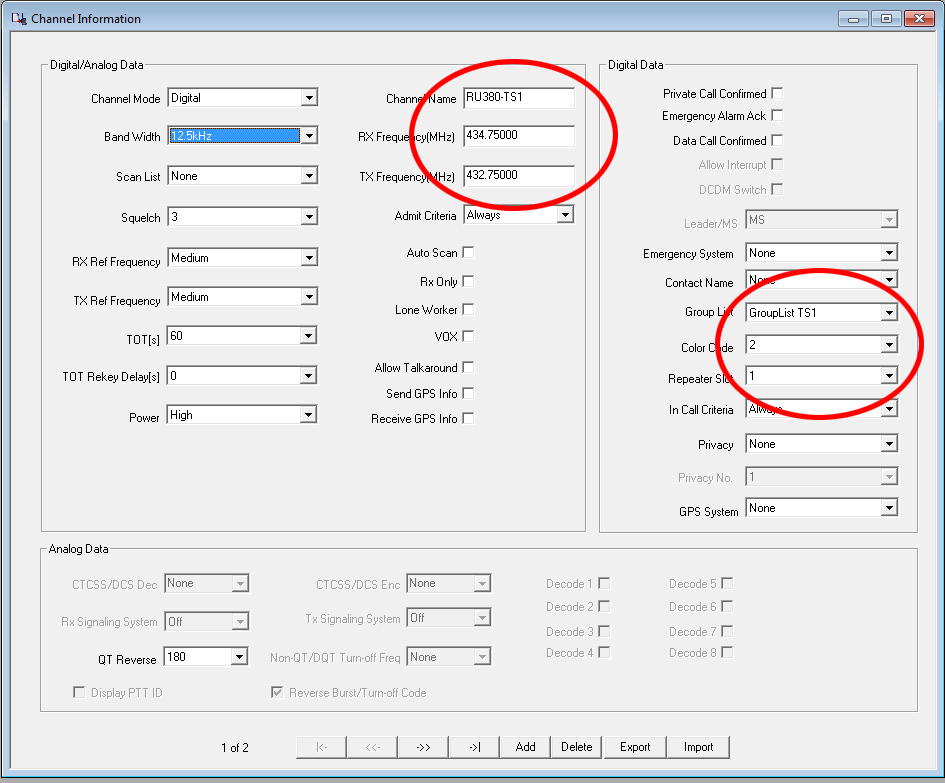

Config för ch1/TS1

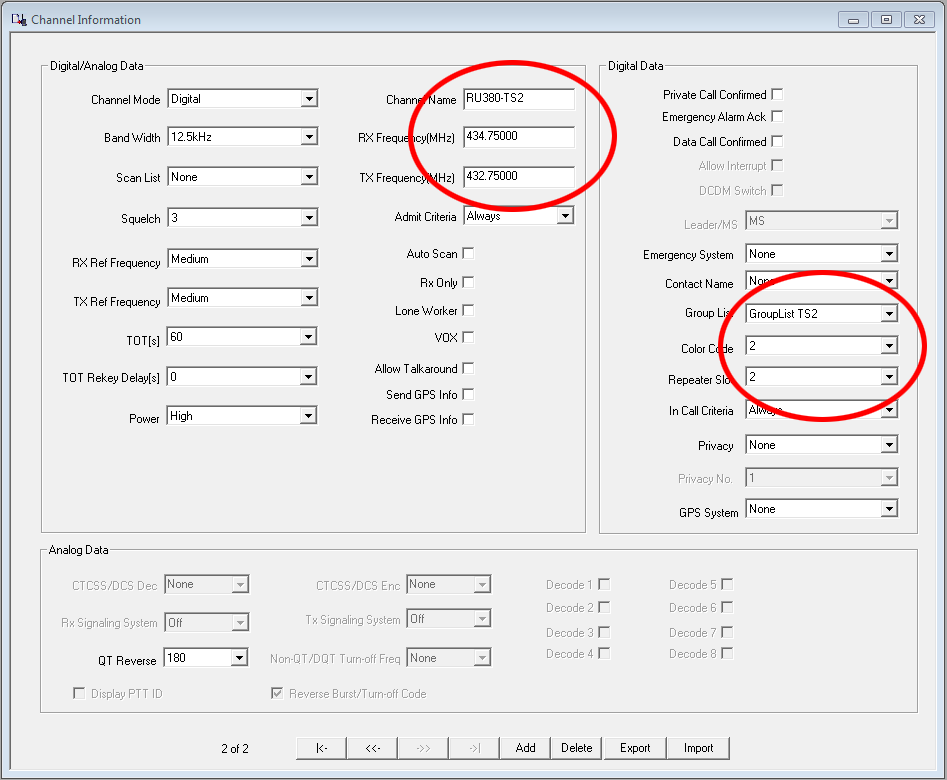

Config för ch2/TS2
Lägger även in en del lokala (Analoga) repeatrar, det är mera rakt på (Som förr i världen)
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Budget / Transport
Kostnader t.o.m. 2017.12.27 ===================================================================== Inköp Retevis RT90 .......................... 2863,92 sek Frakt ........................................ 102,60 sek Express tillägg .............................. 298,91 sek Införselmoms ................................. 273,50 sek Summa ....................................... 3538,93 sek ===================================================================== |
|
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] eBay.com
Länkar / Referenser:
[R1a] registrera DMR id @ register.ham-digital.net
[R1b] Sök Call / DMR id @ ham-digital.org
[R2] Information om DMR på Svenska
[R3] DMR aktivitet nationellt
[R4a] DMR aktivitet Lokalt SM2 kalix
[R4b] DMR aktivitet Lokalt SM2 Överkalix
[R5] BRANDMEISTER Dashboard @ brandmeister.network
[R6] RETEVIS RT90 Användar manual (Engelsk)
[R7] Vår lokala klubb SK2HG
[R8] SK7BQ DMR 'HowTo' skriven av SM7FLD (Mycket bra!)
[R9] Wikipedia om DMR
[R10] En komplett guide Amateur_Radio_Guide_to_DMR.pdf (DMR in US)
[R11] Bra introduktions film på YouTube av Kevin Loughlin
[R11] DMR användar Databas @ dmr-marc.net
[R12] https://f5vmr.wordpress.com/2017/12/08/dmr-confusion/
