Testar en extern balanserad DAC GUSTARD X10 192K/32Bit optisk/coaxial + 348K/32Bit USB |
|
INDEX
Senast uppdaterat
2014.07.09 Detta låter helt klart bra! - Spelar 96K/24Bit .FLAC med RaspberryPi/Raspyfi spelaren. Använder denna gång den ny 'YAQIN MC-30L' förstärkaren, högtalarna är ett par TAGA PLATINUM F-100 v.2, Kör även med ett nätfilter 'BADA LB-5600', signal kablar med polarisering av Dielectrum, högtalar kablarna är våra DIY kabel 'SEVEN'.
GUSTARD X10 & RaspberryPi/Raspyfi @ 92K / 24bit
Rörbestyckning i YAQIN MC-30L förstärkaren vid detta tillfälle är 2x 4st NOS Voskhod/Kaluga 6J1P-EV med guld galler och 2x 2st NIB MULLARD EL34
Hittade en hel del fina / högupplösta inspelningar med bl.a. Carmen Gomes (Medverkar på Marantz test skiva 'Volume 1') - Länk till 'Sound Liaison' - MasVis analys saknas (MasVis klarar inte 24bit upplösning)
|
2014.06.09 Spelar upp högupplösta .FLAC med RaspberryPi/Raspyfi spelaren. Filerna har jag hittat på http://www.2l.no/hires/[R2] - Kör ut via USB 2.0 till GUSTARD X10 DAC'en för att ha kontroll på samplingsfrekvensen som nu kan avläsas i klartext på displayen - Lyssnar via LINE ingången på RACOON SG-300 via 'SENNHEISER HD 650' lurar.
RaspberryPi/Raspyfi + RACOON SG-300 + GUSTARD X10
--> Marianne Thorsen / TrondheimSolistene Violin Concerto no. 4 in D major KV 218 - Allegro MOZART, stereo, 24 bit, 192 kHz, 4059 kbps rakt av från USB tumme direkt ansluten till RaspberryPi/Raspyfi spelaren, hva en lyd!
RaspberryPi/Raspyfi webb gränssnitt
--> Annar Follesø / Norwegian Radio Orchestra / Ole Kristian Ruud Concerto Fantastico OLE BULL Violin Concertos, Stereo, 24 bit, 192 kHz, 5164 kbps, ikke noe problem!
RaspberryPi/Raspyfi webb gränssnitt
2014.06.08 Testar högupplösta .FLAC filer som jag har hittat på http://www.2l.no/hires/[R2] - Kör med en C-Media CM6631A modul och C-Media drivarna i FooBar2000, ställer in upplösning och samplings frekvens i inställningar för drivrutinen.
Val av drivare i FooBar2000

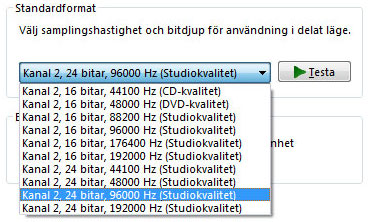

CM6631A @ 96K / 24bit

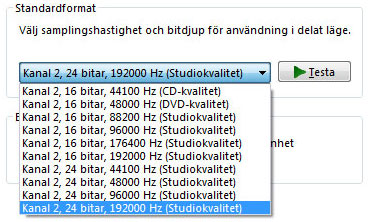

CM6631A @ 192K / 24bit

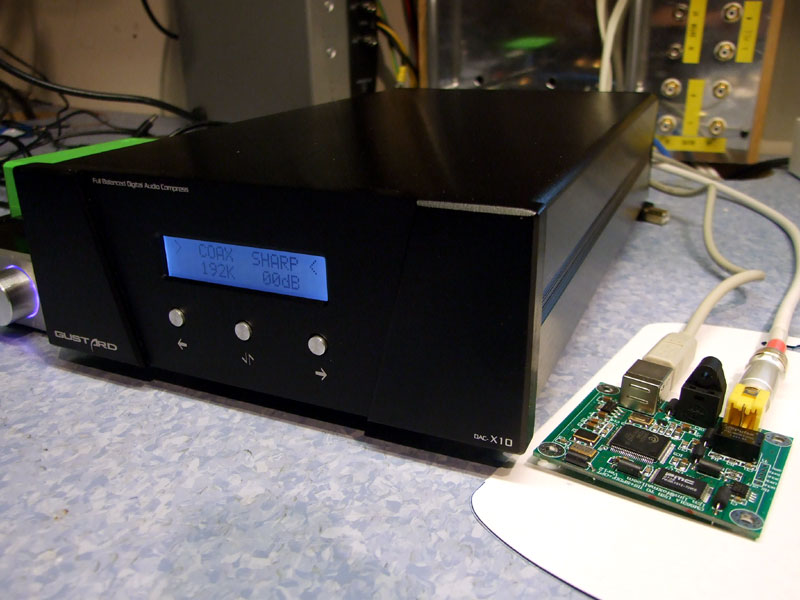

C-Media CM6631A modul + GUSTARD X10
Kör C-Media CM6631A modulen via coaxial utgången till en GUSTARD X10 DAC för att ha kontroll på samplingsfrekvensen som nu kan avläsas i klartext på GUSTARD X10 displayen.
2014.03.07 Under e.m. har GUSTARD X10 DAC'en och en RaspBerryPi / RaspyFi spelare flyttat tillbaka till lyssnings rummet.
Utrustning: Integrerad rör förstärkare 'YAQIN MC-10T' med 2x TUNG-SOL 12AX7 + 2x ELECTRO HARMONIX 12AU7 dubbel trioder i försteg/drivsteg och 2x 2st Push-Pull kopplade MULLARD EL34 pentoder i utgången - Ljud filer i .FLAC format spelas på en RaspBerryPi / RaspyFi spelare - Golvhögtalare 'DYNAVOICE Challenger M85 EX v3' - Nätfilter 'BADA LB-5600' - DIY signal kablar med polarisering av Dielectrum - DIY högtalar kabel 'SEVEN'

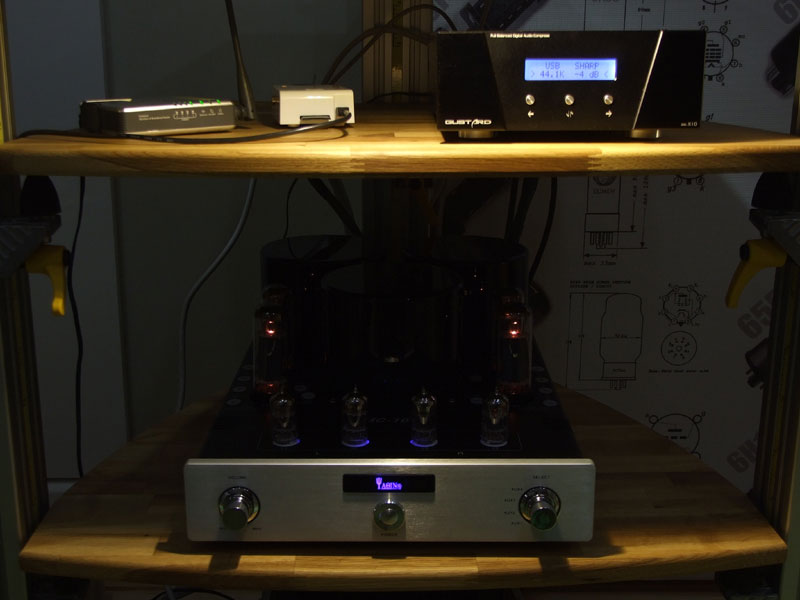

GUSTARD X10 och RaspBerryPi / RaspyFi i lyssnings position
|
2014.03.06 Måste naturligtvis prova GUSTARD X10 DAC'en med en RaspBerryPi / RaspyFi spelare,- sagt och gjort. När RaspBerryPi startar låser USB porten synk på 384K, borde innebära att det är helt möjligt att köra detta 'På riktigt!' - Nu är det bara ljud filer med den kvaliten som saknas...
GUSTARD X10 och RaspBerryPi / RaspyFi
Fråga: Hur många RaspBerryPi är för många?
Svar: 'Eh, jag förstår inte riktigt frågan, skulle man alltså kunna ha för många?'
Skärmdump, ssh terminal anslutning till RaspBerryPi / RaspyFi spelaren
Kör .FLAC filer rippade från Audio-CD 44.1KHz/16Bit (CD Std) - Fjärrstyr RaspBerryPi / RaspyFi spelaren med 'Gnome Music Player Client' (GMPC v11.8.16) - Mera RaspBerryPi / RaspyFi 'äventyr' -->Här!
'Gnome Music Player Client'
2014.03.06 Som vanligt så börjar även 'GUSTARD X10' på provbänken uppe i 'skrotbodan' - Kollar igenom skyddsjordning och mekanisk uppbyggnad invändigt (Så att man inte får sig en stöt å dör...)
Kopplar upp och provspelar, Använder .FLAC filer som körs från PC-dator och FooBar200, har installerat drivrutiner och valde först fel drivare. valde 'DS : XMOS Audio 2.0 Output' = FEL! - Man ska välja 'ASIO : TUSBAudio ASIO Driver'
Välja drivare i FooBar2000
Val av drivare i FooBar2000 v1.3.1 hittar man under --> File --> Preference --> Playback --> Output.
Övrig utrustning: Kör DACen till en GUANZO DP-101 Digital MINI förstärkare. Högtalarna är DYNAVOICE Challenger S-5Ex - Använder dom vanliga 'halv hyffsade' DIY 92Ω coaxial Signal Kablar. Hägtalar kablarna är SUPRA PLY 3.42

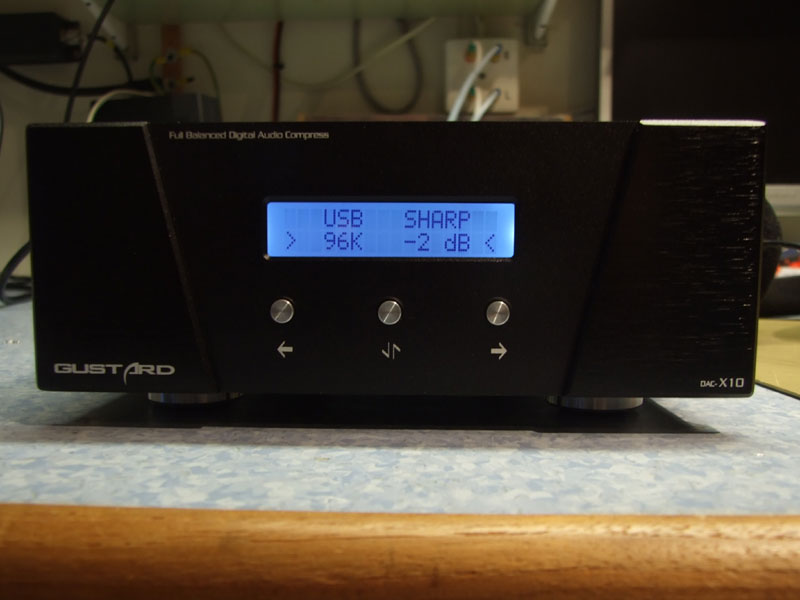

GUSTARD X10 Front / Bakpanel
Ljudet / Funktion
Men hur låter det då? - Jotack! Det låter riktigt, riktigt bra! - Men är lite fundersam,- GUSTARD X10 kostar närmare 5x vad t.ex. S.M.S.L SD-1955+ kostar och 3x kostnaden för en AUNE X1
Med nuvarande 'configuration' och med begränsad tillgång på ljudmaterial med högre kvalite än Audio-CD så kommer man INTE att ha någon som helst nytta av vad denna apparat kan klara av!
|
Med en förstärkare som har balanserade (XLR) ingångar, och ljudfiler rippade från SACD eller vinyl så kanske det kan 'bli nått' men som det nu är så räcker en DAC som klara 192K sampling med 24Bit upplösning gott och väl. (92K/24Bit på USB porten)
Beskrivning
GUSTARD X10 DAC'en är väldigt lätt att koppla in och använda. Val av ingång, filter och justering av volym nivå görs med dom tre knapparna [<-] [up/ner] [->] på fronten.
USB ingång vald (Insignal i sync) / AES ingång vald (Insignal saknas)

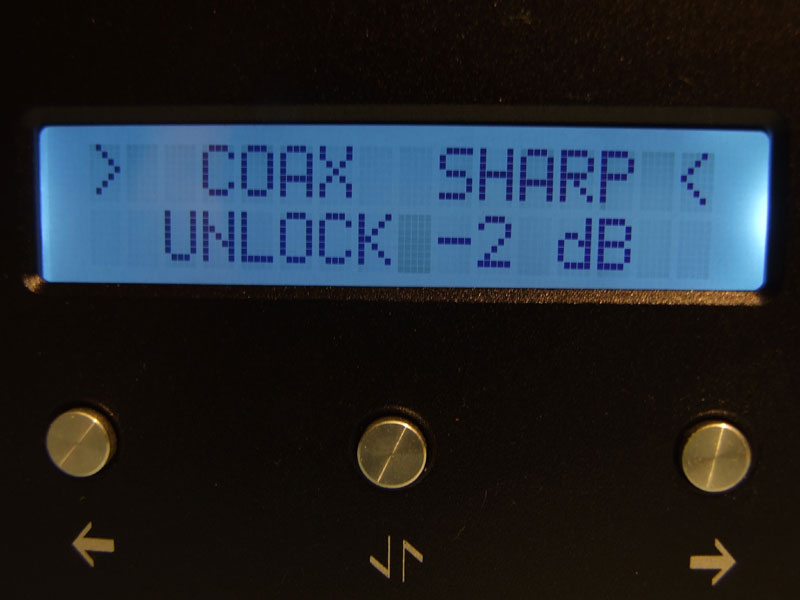

COAX ingång vald (Insignal saknas) / OPTI ingång vald (Insignal saknas)
Val av ingång: Välj övre meny raden med [upp/ner] knappen, i LCD displayen visar symbolerna > Aktiv-Rad < nu kan du välja ingång med [<-] knappen, upprepade tryck skiftar ingång USB, AES, COAX, OPTI, USB, AES, COAX, o.s.v.
Filter 'FAST' aktivt / Filter 'SLOW' aktivt
När den övre meny raden är > Aktiv-rad < väljer man mellan filter 'SLOW' eller 'FAST' med [->] pilen. (Normal läge är FAST)

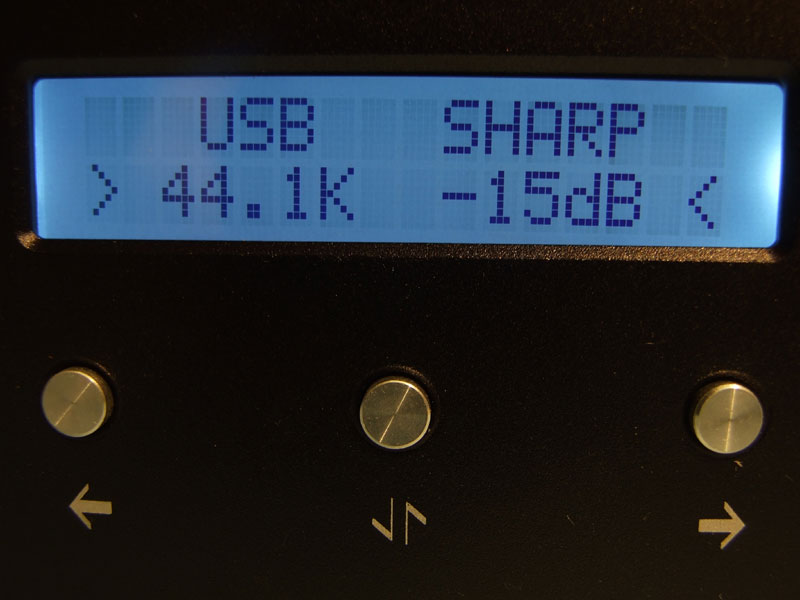

Sänkt ljud -15dB dämpning / Max ljud volym 0dB dämpning
När den nedre meny raden är > Aktiv-rad < ökar man respektive minskar man ljud volymen med [<-] [->] pilarna.
Till vänster, på nedre meny raden kan man också avläsa om insignal har kommit i 'synk' och vilken samplings frekvens insignalen har, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'GUSTARD X10'
=====================================================================
Typ .................................... Extern DAC
DAC krets .............................. 32bit ES9018 SABRE
LCD Display ............................ 2x16 (rows x char)
USB Mottagare .......................... XMOS 32bit USB Asynchronous
DSDx64(2.8224MHz) DSDx128(5.6448MHz)
Volym kontroll ......................... Digital, 100 steg -99dB -- 0dB
Chassi ................................. Solid Aluminum
Digital Input .......................... balanced Spdif AES/EBU port
RCA Coaxial, Toslink Optical
USB 2.0 Asynchronous
Analog Output .......................... Balanced via 2x XLR
Single ended unbalanced via 2x RCA
Dimension .............................. 190 x 70 x 313 mm (W x H x D)
Package dimensions ..................... 385 × 280 × 150mm (L x W x H)
Weight ................................. 4KG (Ink. packing)
PWR supply ............................. 220/240v 50Hz AC
Digital Input Format Support Coaxial ... 44.1 48 88.2 96 176.4 192 kHz
Optical ... 44.1 48 88.2 96 176.4 192 kHz
AES/EBU ... 44.1 48 88.2 96 176.4 192 kHz
USB ... 44.1 48 88.2 96 176.4 192 352.8 384 kHz
RCA Output ............................. 2.5 Vrms @0dBFS
XLR Output ............................. 5 Vrms @0dBFS
Frequency .............................. 20-20K Hz +/-0.15dB
=====================================================================
|
Köp / Transport / Embalage m.m.
Har direkt importerat DAC'en via HongKong, den kostade us$96.99 från eBay säljaren (fanmusic HK co, ltd) (Införselmoms + postens avgifter tillkommer)
Till index / top
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[R1] Datablad för ESS Techology - ES9018
[R2] http://www.2l.no/hires/
Till index / top
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
©2010 SM2YER Goran
