Integrerad rörförstärkare YAQIN MC-30L 2x 4st 6J1 + 2x 2st EL34-B |
|
INDEX
Senast uppdaterat
2014.07.27 Använder YAQIN MC-30L förstärkaren för test av tre olika högtalar kablar.
(The Chord Company Carnival Silver Screen och Odyssey 2 samt Seven Silver Blue)
2014.06.18 Flyttar in YAQIN MC-30L förstärkaren i lyssningsrummet, spelar upp .FLAC filer via en RaspberryPi / RaspiFy, denna är kopplad via USB2.0 till en extern DAC GUSTARD X10 - Lyssnar via ett par TAGA PLATINUM F-100 v.2 Golvhögtalare , använder mina vanliga halv hyfsade DIY Signalkablar.
Rörbestyckning i förstärkaren är: 2x 4st NOS Voskhod/Kaluga 6J1P-EV med guld galler och 2x 2st NIB MULLARD EL34

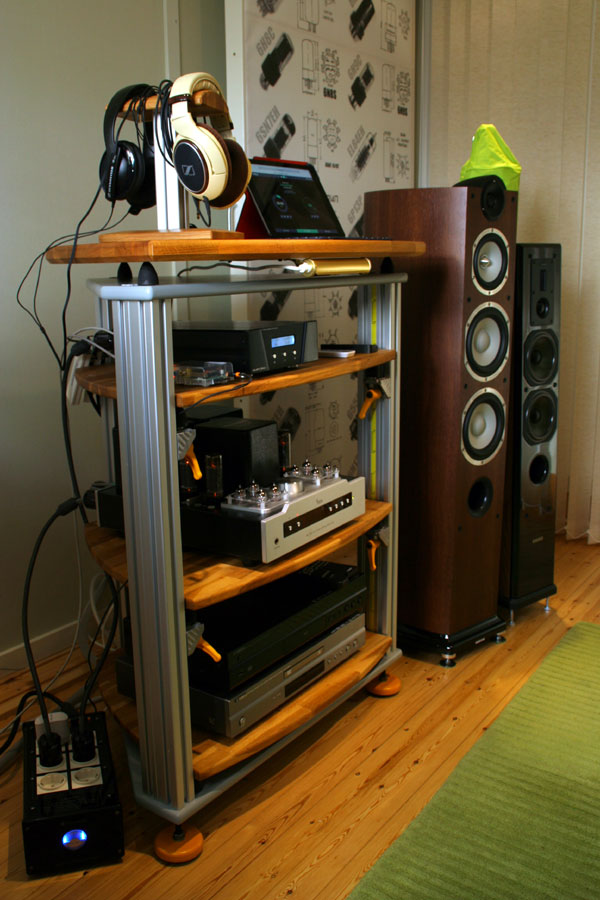

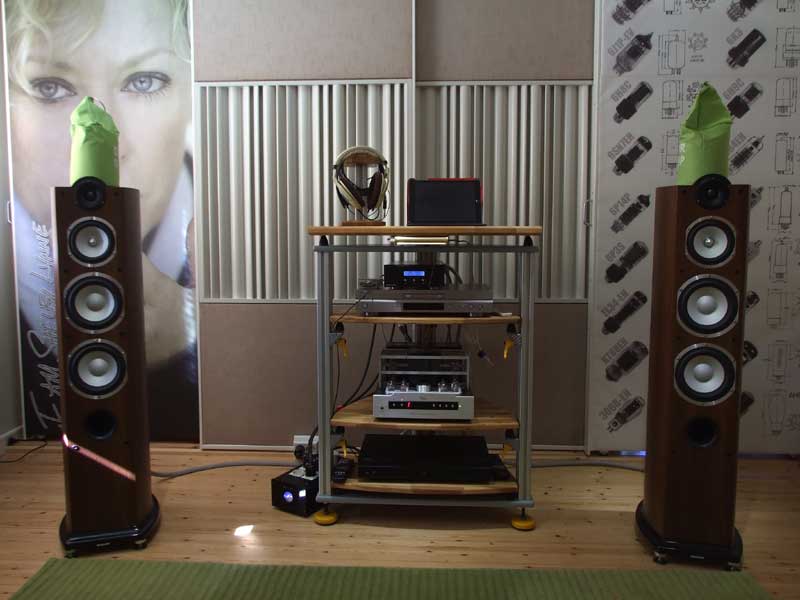

YAQIN MC-30L förstärkaren i lyssningsrummet
Testar för tillfället även ett par 'DYNAVOICE Definition DF5' och 'The Chord Company Carnival Silver Screen' högtalarkablar.
YAQIN MC-30L förstärkaren i lyssningsrummet
2014.06.17 Provar att byta ut lite kondensatorer i signal vägarna, det är 'Blocking' kondensatorerna C103/C104 och c109/C110 samt avkopplings kondensatorerna C102/C108 - Värdena i krets schemat och dom markeringar som tryckts på kretskortet stämmer (Lite oväntat) med dom kondensatorer som sitter monterade från fabrik.
C103/C104/C109/C110 = 0,22uF, C102/C108 = 0,47uF (Original)
Löder i ClarityCap PWA C103/C104/C109/C110 = 0,68uF/400V och C102/C108 = 0,47uF/400V - Har tidigare noterat att värdena för 'Blocking' kondensatorn mellan drivsteg / galler G1 på utgångsrör oftast landar på mellan 0,47uF och 1uF för att inte begränsa frekvens spektra och dynamik i ljudet allt för mycket.

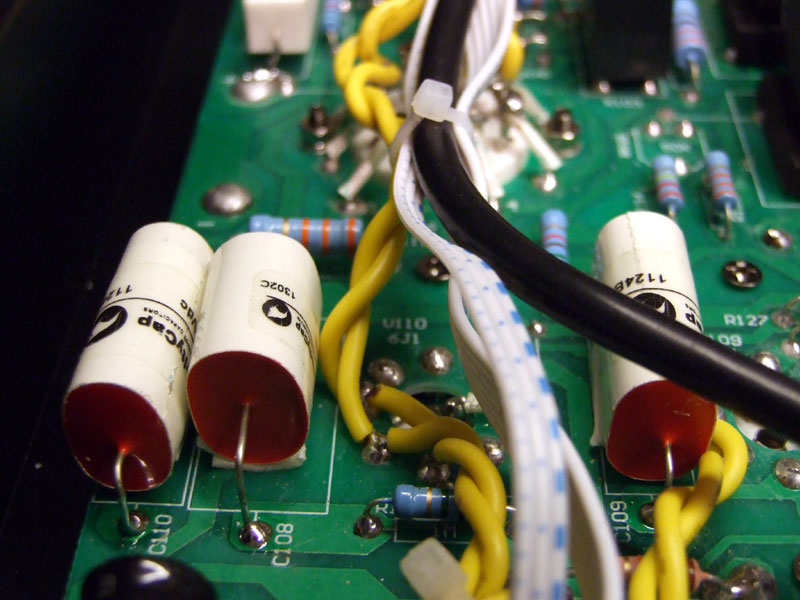

8x Audio Grade ClarityCap PWA på plats
2014.06.16 Lyfter på locket, eller snarare botten, för att kolla lite närmare på bygg kvalite, komponenter och kretslösning. Vi den första anblick så kan man konstatera att i princip allt som sitter i MC-30L förstärkaren är exakt samma, eller väldigt likt det man tidigare hittade i MS-20L.

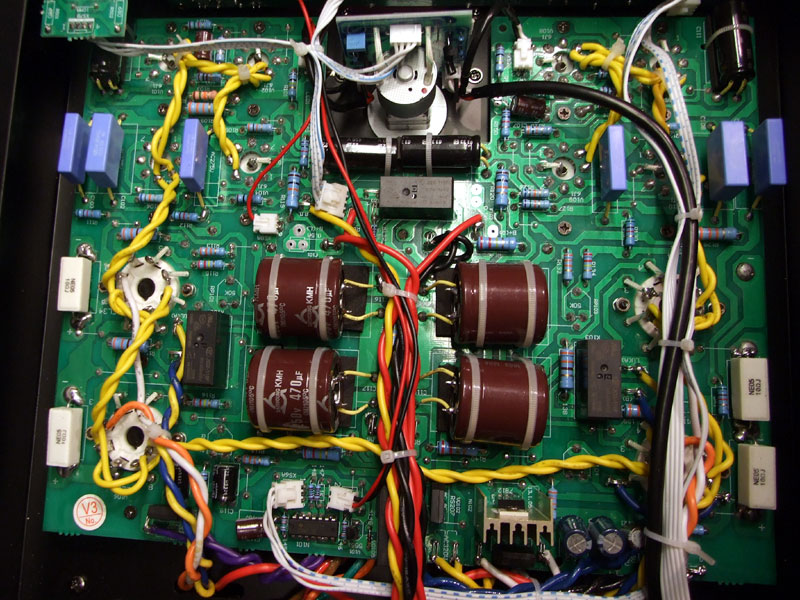

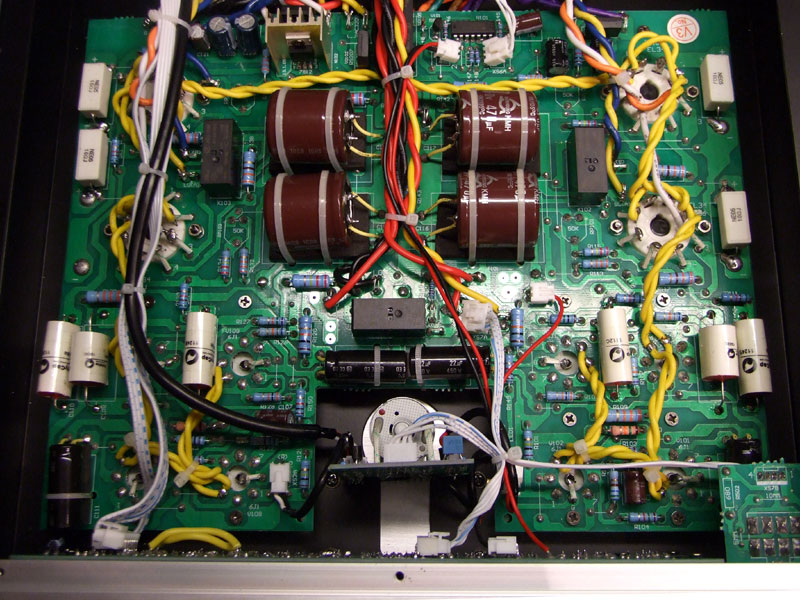

YAQIN MC-30L förstärkar kort
På förstärkar kortet sitter i praktiken allt från likrikatare och filtrering till ingångs steg, drivsteg och utgångs steg. Förstärkar kortet har en klisterlapp 'V3' vilket jag tolkar som 'version 3'. Om detta stämmer så skulle YAQIN MS-20L vara 'Version 2' och YAQIN MS-34D är då 'Version 1'.

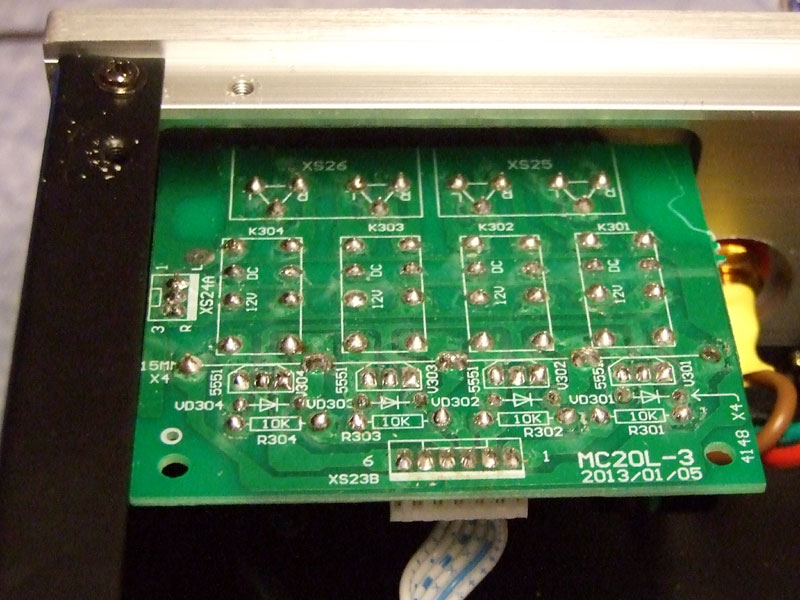

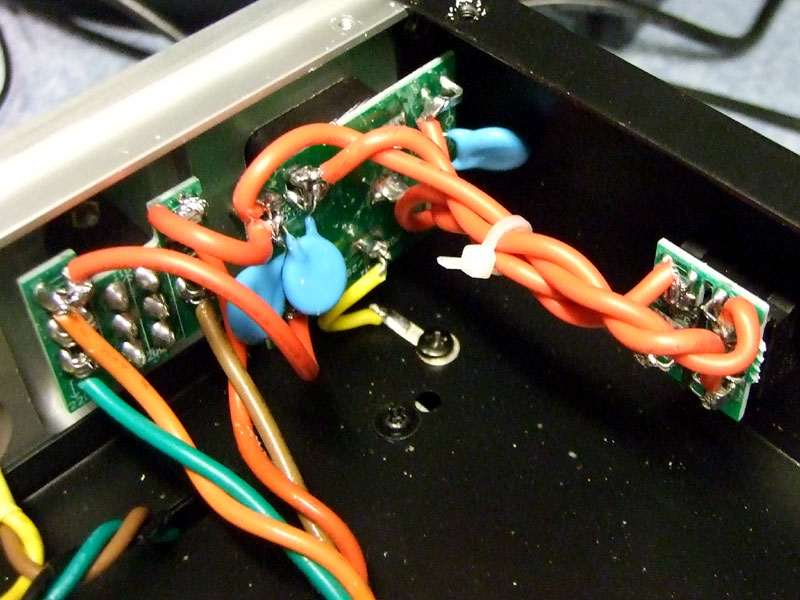

YAQIN MC-30L ingångsrelä / Spänningsingång och nätströmbrytare
Kortet med fyra relä för val av ingång är ett direkt arv från MS-20L, nät brytaren har båda polerna inkopplade och bryter både nolla och fas i MC-30L.
2014.06.05 Noterar genast att förstärkaren är något mindre (Upplevs som något mindre) bl.a. höjden har krympt lite. Den är även lite mera 'fyrkantig' och har något enklare maskin bearbetning på aluminium detaljer. Den tidigare MS-20L hade bl.a. en tjock maskin bearbetad översida i aluminium. Noterar även att det snygga blåa ljuset runt den motordrivna volym kontrollen saknas på MC-30L.

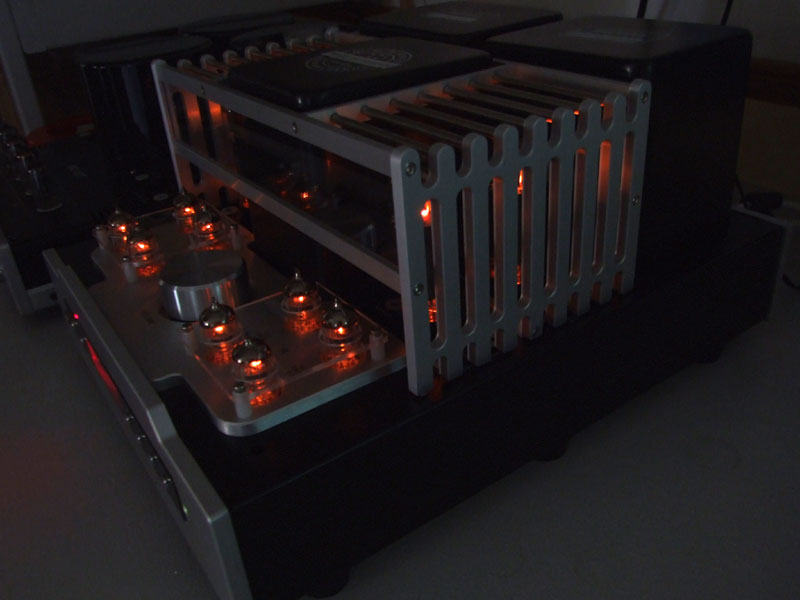

YAQIN MC-30L med den rätta glöden!
YAQIN MC-30L vs. YAQIN MS-20L
I övrigt är där mest likheter: Rörbestyckning 2x 4st 6J1 + 2x 2st EL34-B, samma gedigna fjärkontroll och rörskydd, samma in och utgångar o.s.v. - Invändigt ska det enl. uppgift inte heller vara någon skillnad.

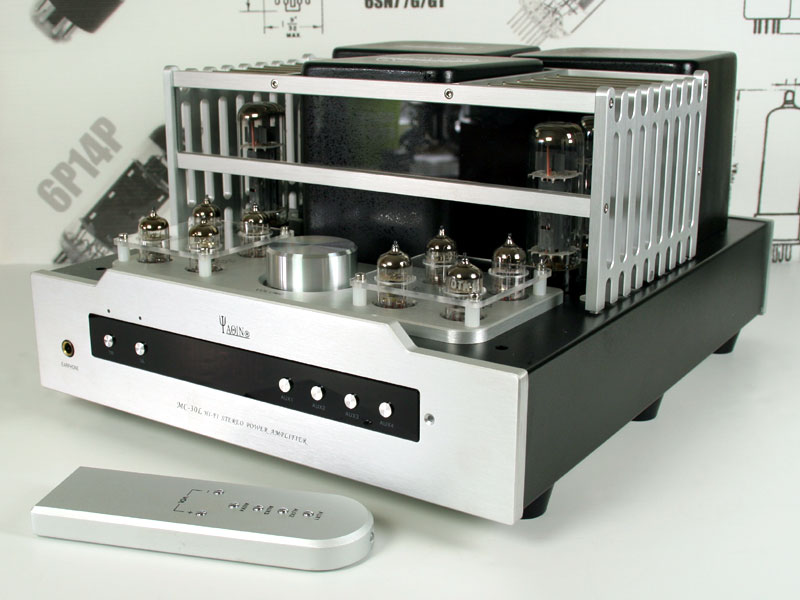

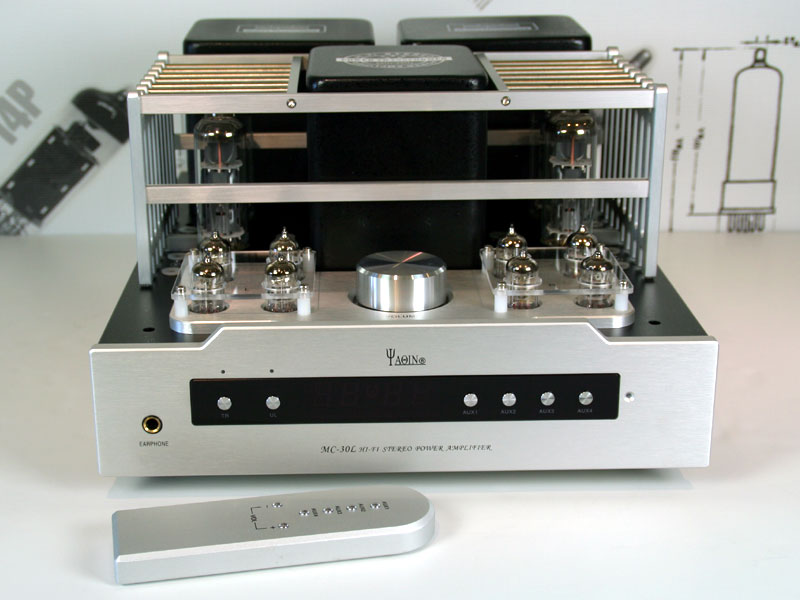

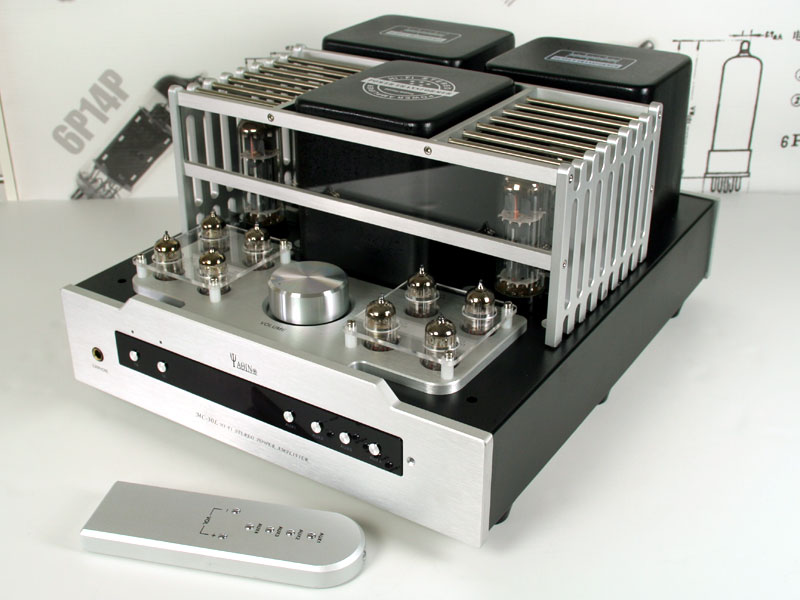

YAQIN MC-30L

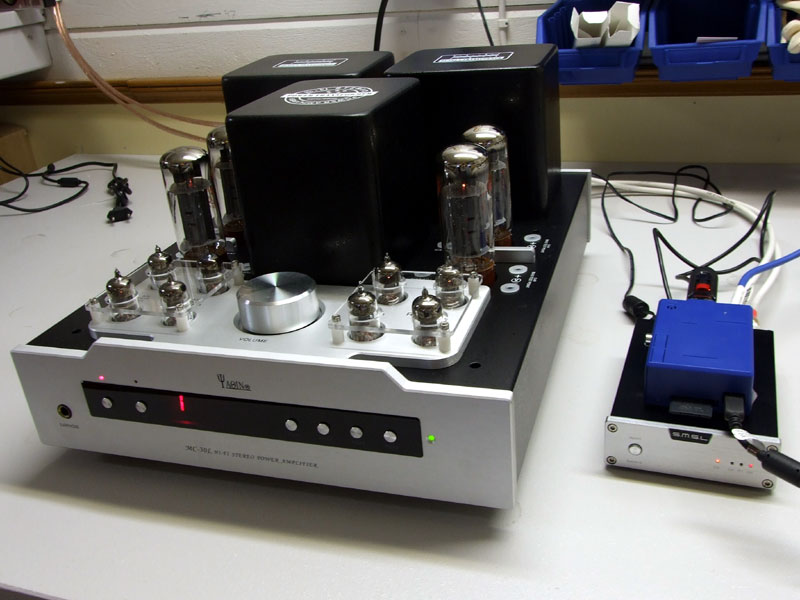

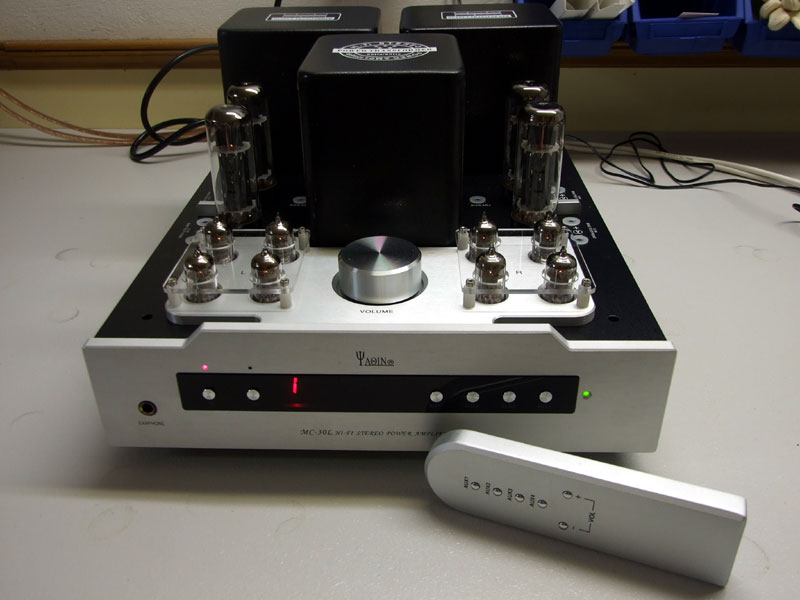

Inkoppling och användning är enkelt, en första prov lysning görs med .FLAC filer via en RaspberryPi / RaspiFy, denna är kopplad till en extern DAC S.M.S.L SANSKRIT - Lyssnar via ett par DYNAVOICE Challenger M85 EX v3 högtalare, använder mina vanliga halv hyffsade DIY-Kablar.
Rörbestyckning i förstärkaren är: 2x 4st NOS Voskhod/Kaluga 6J1P-EV med guld galler och 2x 2st NIB MULLARD EL34
|
Beskrivning
YAQIN MC-30L är en uppgradering av modellen 'MS-20L' - Förstärkaren är väldigt lik sin föregångare - 'YAQIN M-30L' är en s.k. integrerad förstärkare med försteg och slutsteg i samma schassi. Båda förstärkar stegen är helt rör bestyckade.

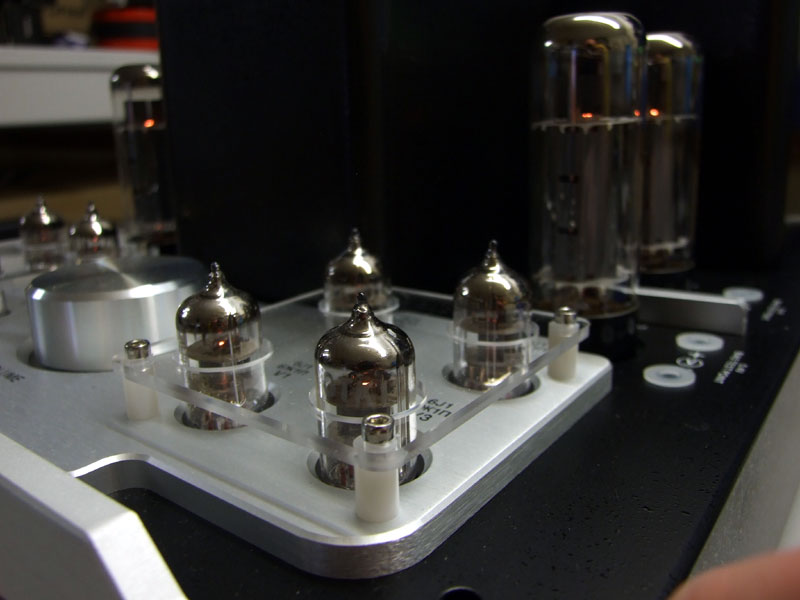

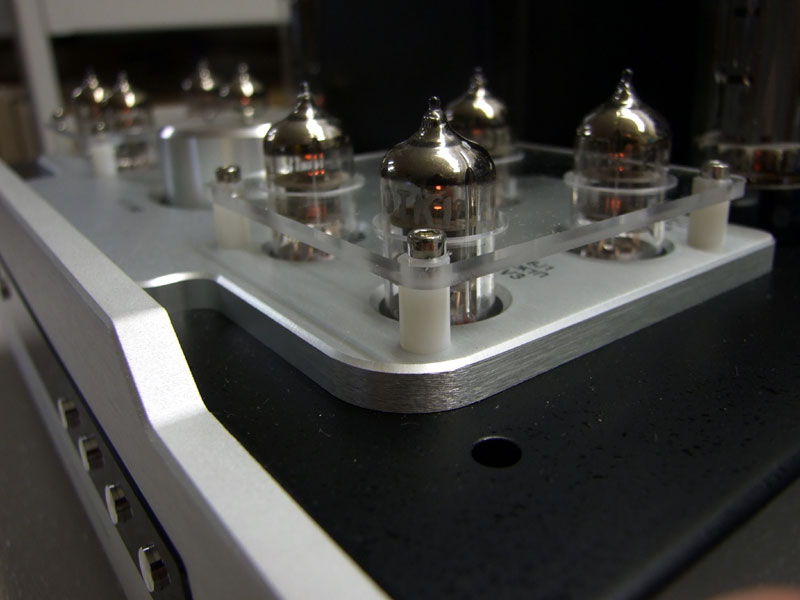

I försteget sitter 4st Kinesiska 'Shuguang 6J1' pentoder per kanal - Det första röret (V1) är första förstärkarsteget (Preamp), röret är triodkopplat - Det andra röret (V2) är kopplat som katodföljare och fungerar som impedans anpassning och fasvändare, signalen delas och ena halvan fasvänds för Push-Pull par kopplingen. Sedan går respektive 'signal halva' till drivrören V3/V4 och vidare till respektive slutrörs par.

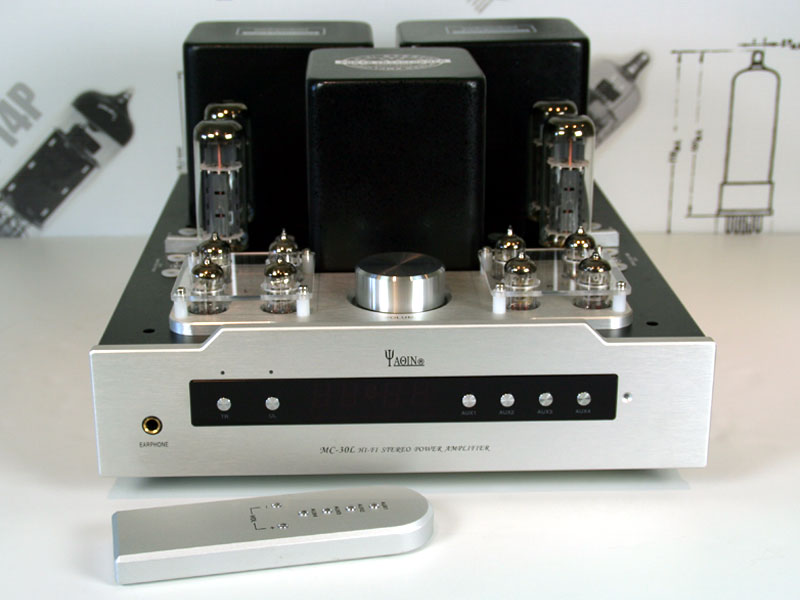

YAQIN MC-30L

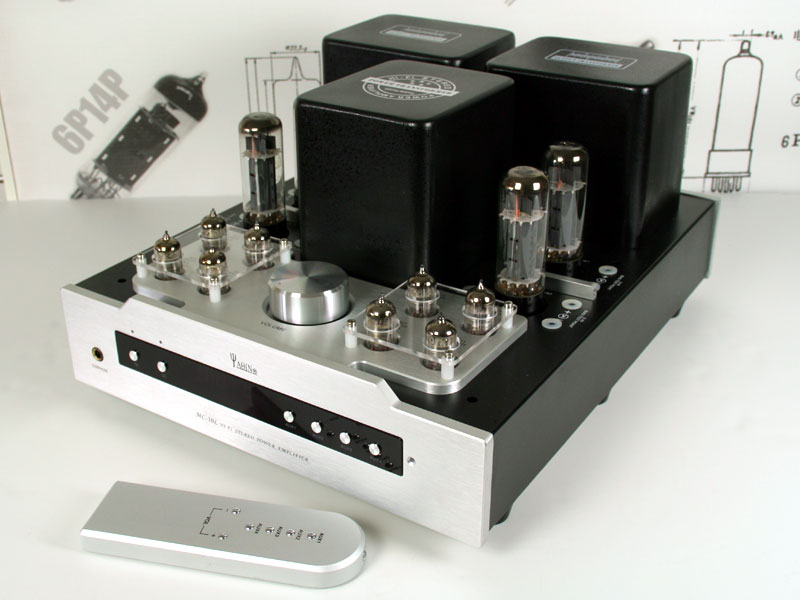

Även slutrören, 2st 'Shuguang EL34-B' per kanal är tillverkade i Kina. Pentod röret EL34 är ett mycket vanligt förekommande i allt från Gitarr förstärkare till High-End utrustning.
Slutrören är kopplade med katod till jord (Common catode) och signalen tas ut över anod via utgångs transformatorn. Rören är kopplade som 'Push-Pull' par med ett rör i var sin 'ände' av utgångs transformatorns primär lindning.
Med dom två knapparna 'UL' och 'TR' på fronten, väljer man hur slutrören skall kopplas, i 'UL' (Ultra Linear) läge är rören kopplade i pentod koppling med kraftig positiv förspänning på G2 (Screen grid) och med 40-50% signal återkoppling från en tap på utgångs transformatorn. I 'TR' läge är slutrören kopplade i triod koppling med G2 kopplad till anod via ca 100ohm motstånd. (Triod = tre elektroder, A+G2=1, K+G3=1 och G1=1 = tre 'aktiva' elektroder)
YAQIN MC-30L

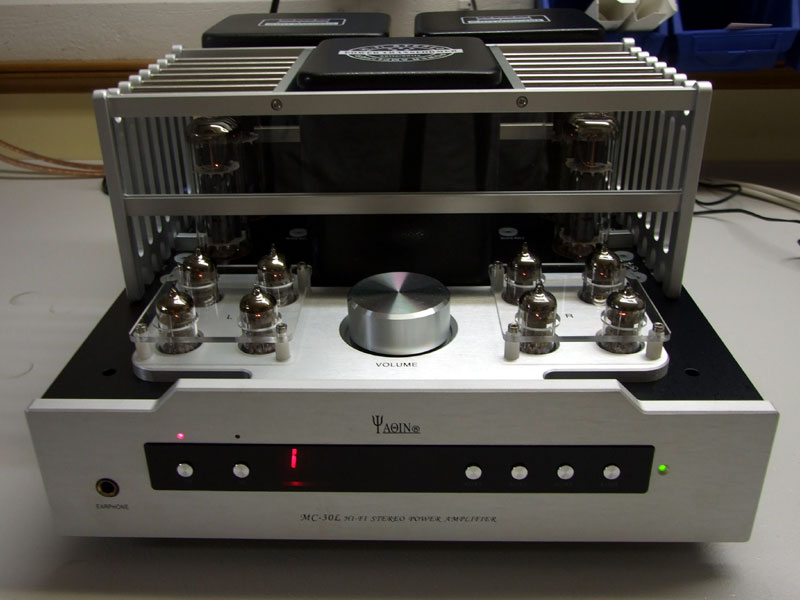

Den motoriserade volym kontrollen med den massiva aluminium ratten ger ett rejält lyxigt intryck, motorn och går mjukt och exakt (men inte så tyst). Man kan styra den motoriserade volym ratten och välja mellan dom fyra ingångarna direkt på frontpanelen eller med fjärrkontrollen.
YAQIN MC-30L

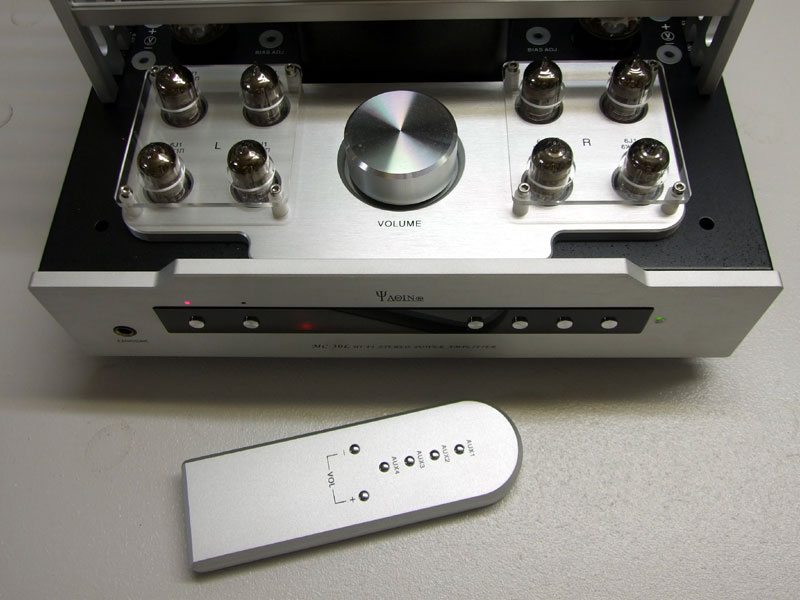

Val av ingång, 1-4 kan även göras via fjärkontrollen eller med knapparna på fronten, vald ingång indikeras med en röd LED siffra. Alla ingångar har 250mV känslighet (LINE) - RIAA ingång för skivspelare saknas!
YAQIN MC-30L
Förstärkaren är 'CE' märkt och levereras med fjärrkontroll i massiv aluminium, strömkabel, en enkel manual och en skruvmejsel som ska användas för att justera BIAS förspänningen på slutrören.
Förstärkaren ger ett VÄLDIGT gediget intryck, med rejäl tyngd och stor pressision i tillverkning av mekaniska delar. Alla ytor verkar att vara mycket väl bearbetade och ytbehandlade, topp och front på förstärkaren är gjorda i minst 5mm tjock maskinberabetad aluminium som borstats och eloxerats. Bakstycke, bottenplåt och transformator kåporna är i lackerade med 'frostig' matt svart färg. (Pulverlack)
YAQIN MC-30L

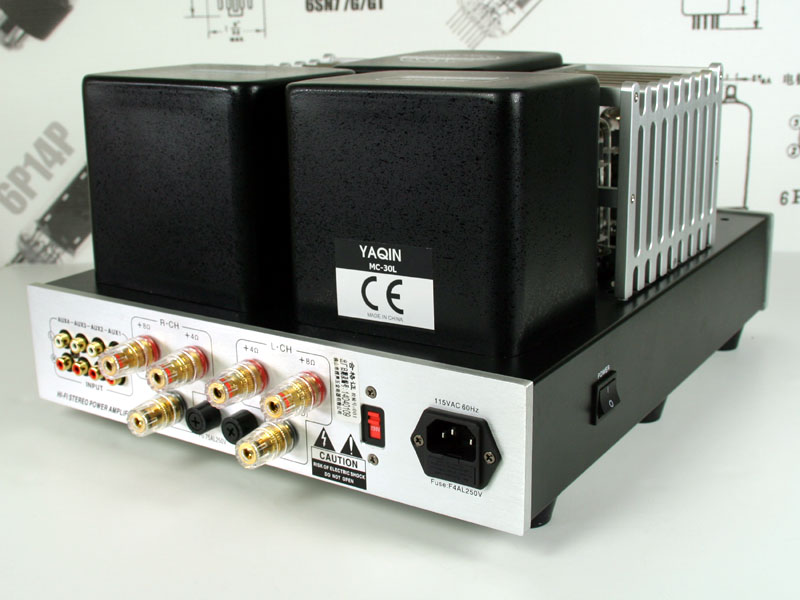

MC-30L är liksom sin föregångare riktigt bra avsäkrad, primär säkringen sitter på el anslutningen (Transformatorns primärsida) sedan sitter två utgångs säkringar under respektive högtalar utgång. Sekundär sidans glödlindning saknar oftast säkring eftersom en trasig glödtråd i ett rör liksom 'säkrar' sig själv, när det blir något fel på en glödtråd så brinner den av.

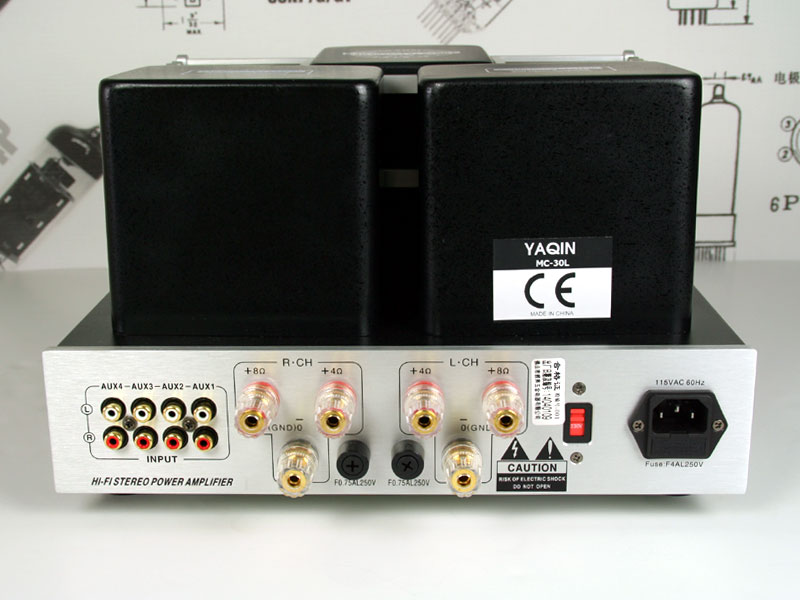

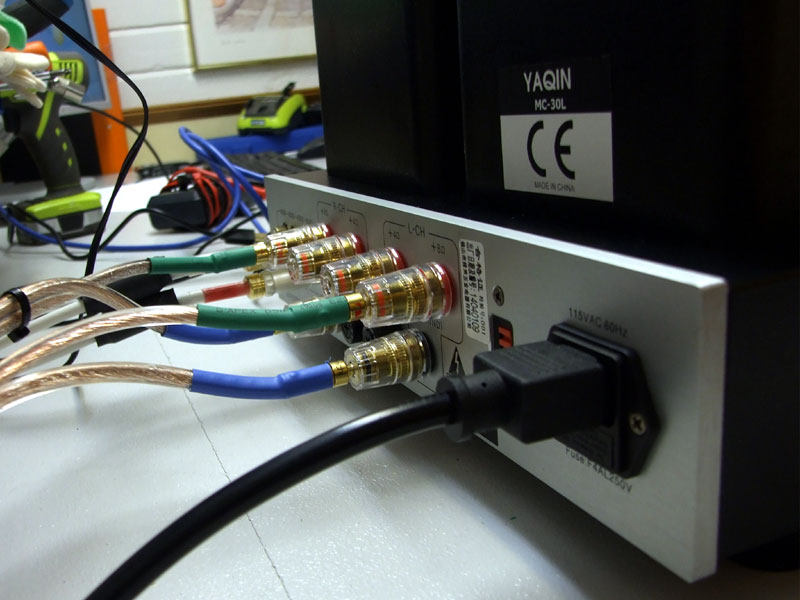

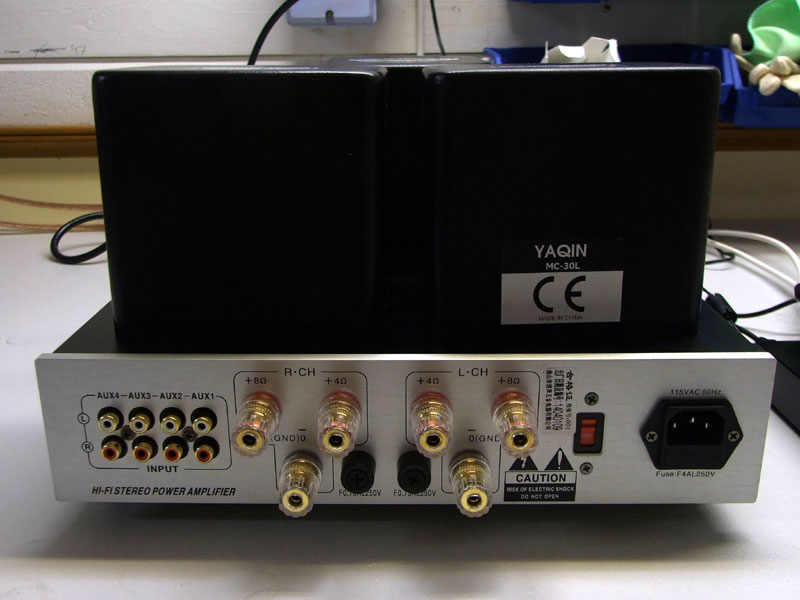

På bak panelen sitter dom fyra LINE ingångarna - Ingångarna är uppmärkta AUX1-4, tyvärr har förstärkaren ingen RIAA ingång. Det följer med fyra par röda plast 'pluppar' så att man kan skydda dom ingångar som inte används. Man kan dock få problem med kraftigare RCA kontakter - RCA kontakterna på förstärkaren sitter lite för tätt, våra kontakter har s.k. chuck-låsning med en diameter på närmare 14mm, det är absolut max vad som går att använda, absolut inget avstånd kvar mellan kontakterna.
Högtalar terminalerna är däremot mycket väl tilltagna och sväljer lätt minst 4mm (Diameter) i hålet för skruvterminalen, det går naturligtvis även att använda vanliga banankontakter.
YAQIN MC-30L
YAQIN MC-30L upplevs som en 'modern' förstärkare med fjärrkontroll, motoriserad volym kontroll, relä styrda ingångar, fördröjt tillslag m.m. - Allt är väldigt kompakt uppbyggt inuti ett ganska litet chassi.
|
Lite orättvist så kommer alla egenskaper hos den nya MC-30L att omedvetet, eller medvetet att jämföras med den tidigare MS-20L som var en av mina absoluta favoriter sedan tidigare.
Några noteringar Plus :-)
Några noteringar Minus :-(
** Kan bero på kring utrustning och lysningsrum som inte är riktigt samma som vid tidigare tester med YAQIN MS-20L.
|
