Digital 'Mini' förstärkare GUANZO DP-101 2x 50W THD - 2x TI/TPA3123D |
INDEX
Senast uppdaterat
2014.03.09 Kör GUANZO DP-101 förstärkaren ihop med en S.M.S.L SD-1955+ DAC och en RaspberryPi / RaspiFy spelare. Ljud materialet är .FLAC filer på en USB tumme. Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare. Använder mina vanliga halv hyffsade DIY Signal Kablar. Högtalar kablarna är SUPRA PLY 3.42

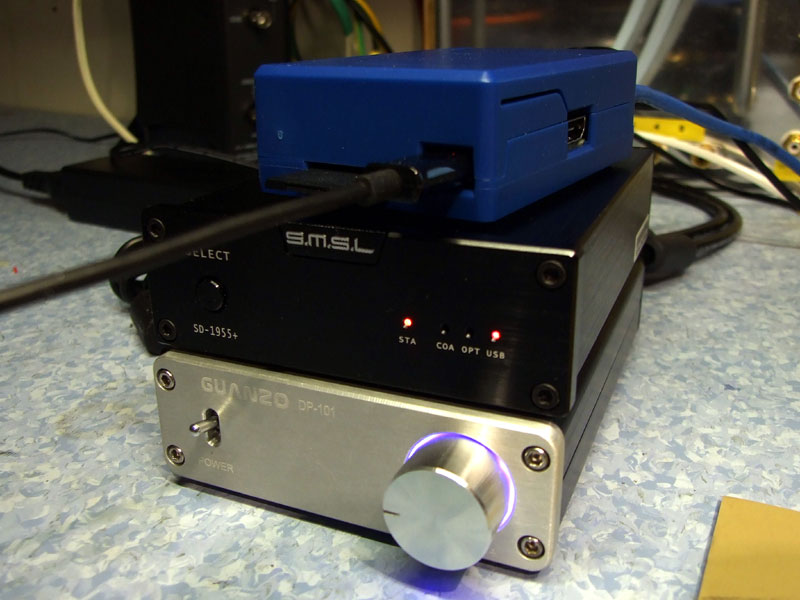

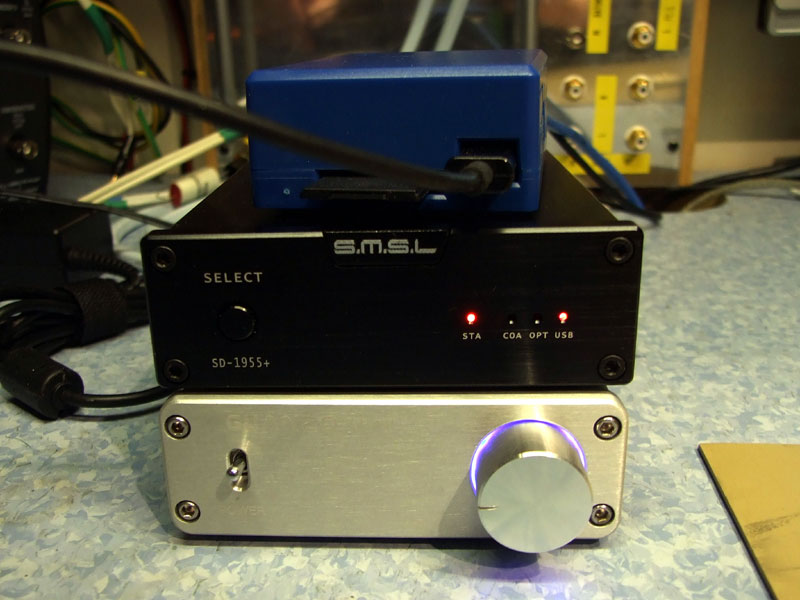

GUANZO DP-101, S.M.S.L SD-1955+ och RaspberryPi / RaspiFy spelaren
Fjärrstyr från PC med 'Gnome Music Player Client', går även att fjärrstyra från smartphone med t.ex. MPDroid.

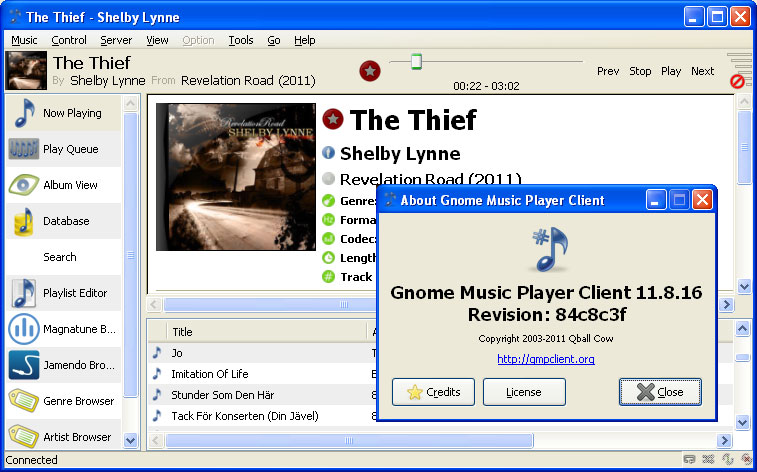

Skärmdump från 'GMPC'
en av dom mindre 'installationerna' jag åstadkommit. Ljudet är det inget fel på, skulle dessutom kunna låta ännu bättre med mera högupplösta ljudfiler.
Läs mera om våra RaspberryPi / RaspiFy försök -->Här!

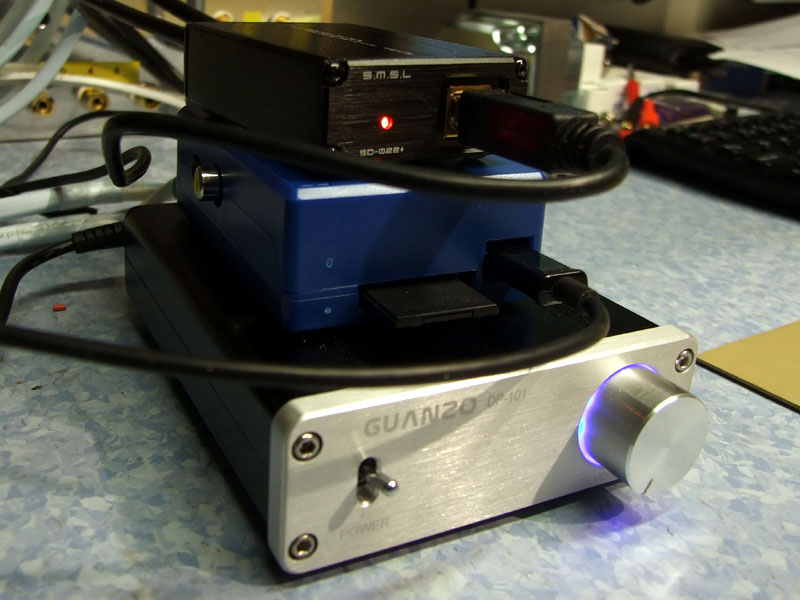

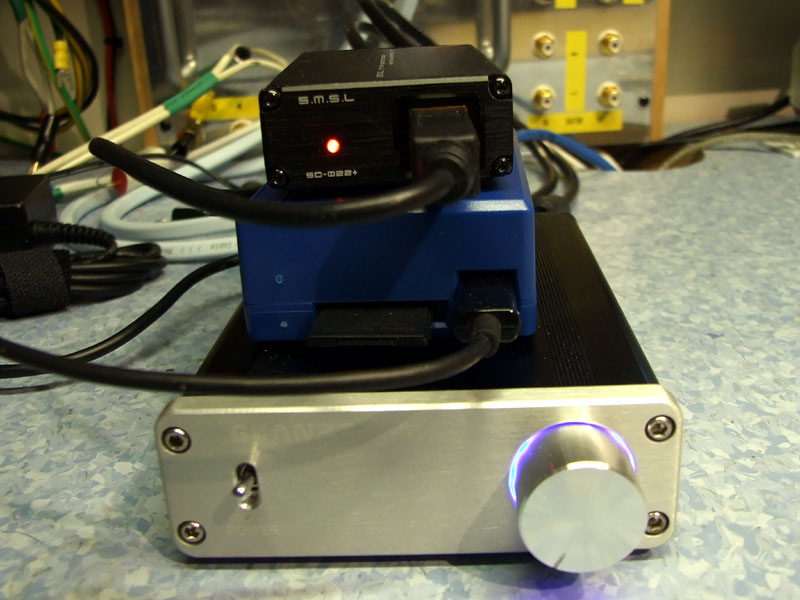

GUANZO DP-101, S.M.S.L SD-022+ och RaspberryPi / RaspiFy spelaren
|
Beskrivning
Har tidigare provat en liknande digital förstärkare, då var det en S.M.S.L SA-S1 med 'Tripath' (T-Amp) kretsen TA2020.
Denna gång är det en betydligt 'modernare' digital förstärkare som ska testas. Har även en anna TI/TPA3123D bestyckad förstärkare på prov bänken just nu, det är 'BREEZE AUDIO' 2:1 MINI.

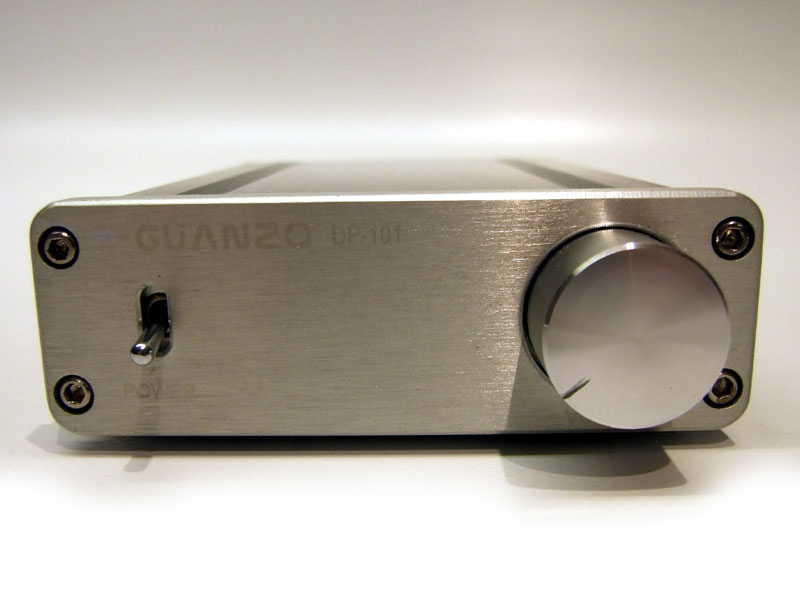

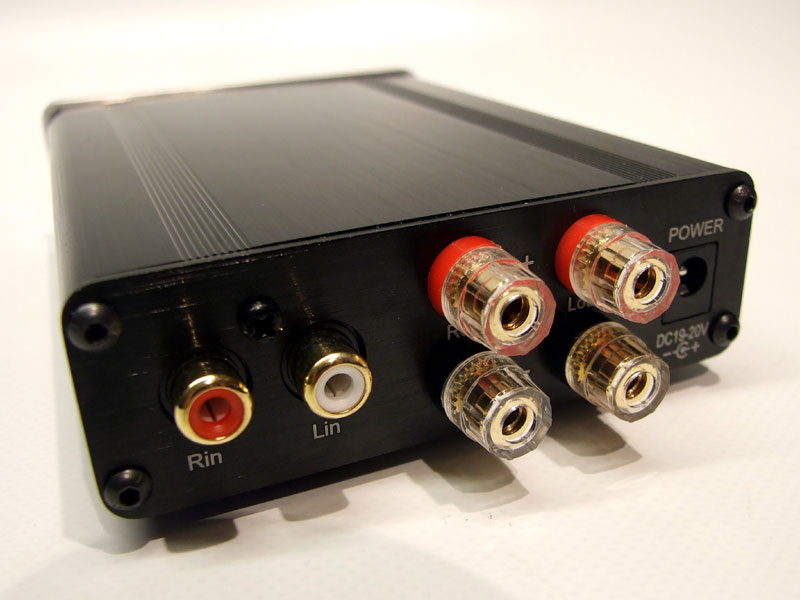

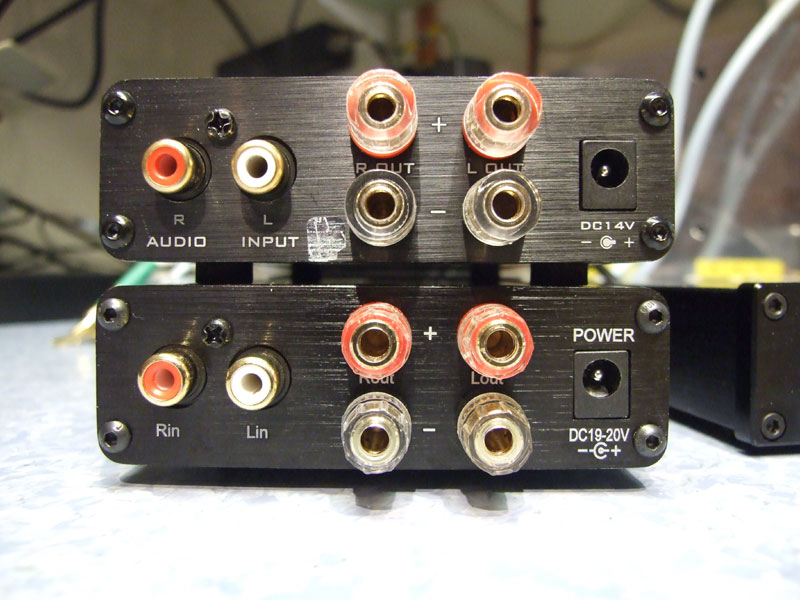

'GUANZO' DP-101 Front / Bakpanel
Externt är 'GUANZO' DP-101 väldigt lik S.M.S.L SA-S1 men invändigt är det defenitivt inte samma förstärkare.
Har sitter 2st Texas Instrument TPA3123D - Båda är brygg kopplade för att lämna upp till 50WRMS per kanal (Enl. tillverkaren) - Effekt mätningarna visar dock att detta är lite överskattat, vid 1% distortion THD lämnar förstärkaren 24,6WRMS

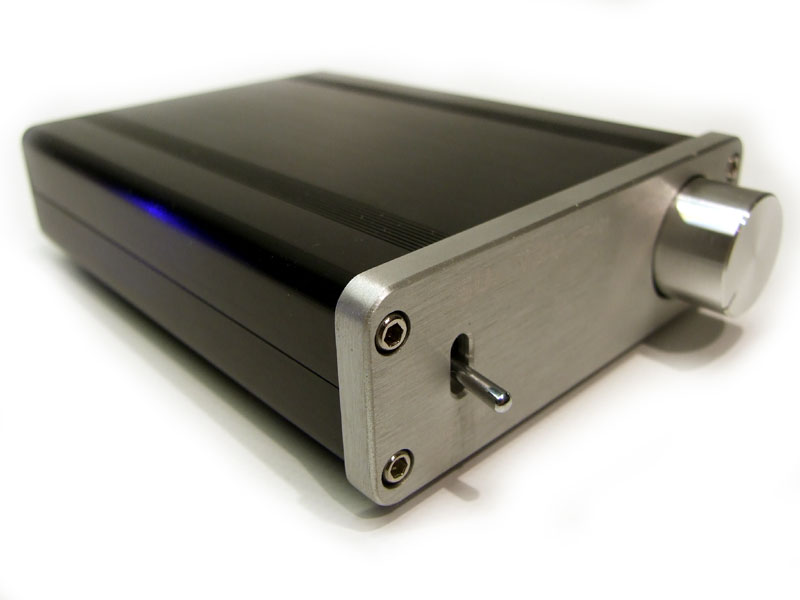

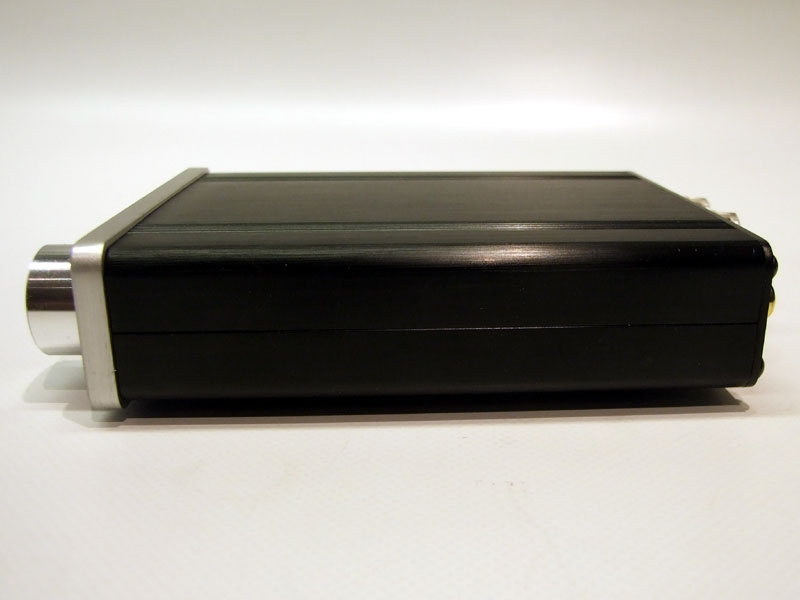

'GUANZO' DP-101 Sida / Front, sida
Modell Vtt Vt Vrms Load Effekt Dist THD ========================================================================== DP 101 38,60 19,30 16,91 9,00 31,78 W rms @ 25% THD 37,70 18,85 16,52 9,00 30,31 W rms @ 10% THD 36,80 18,40 16,12 9,00 28,88 W rms @ 5% THD 34,00 17,00 14,90 9,00 24,66 W rms @ 1% THD ========================================================================== |

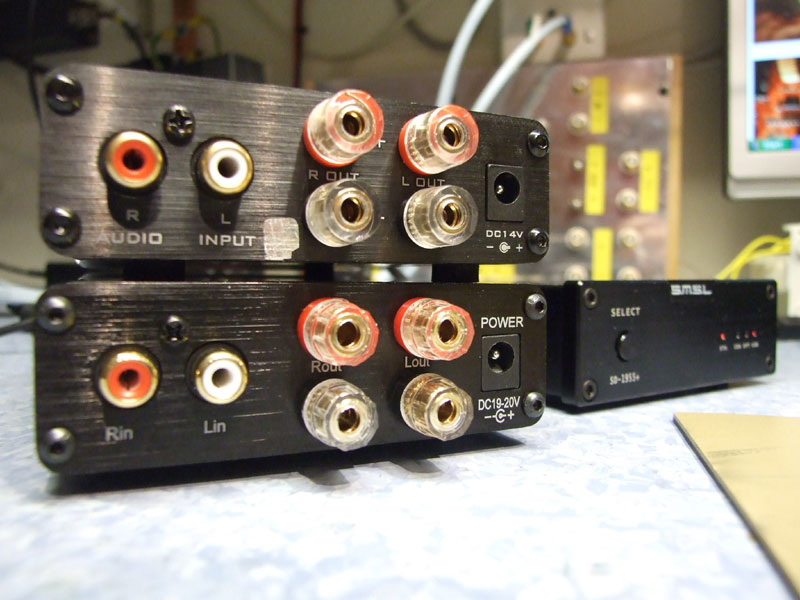

S.M.S.L SA-S1 över och 'GUANZO' DP-101 under

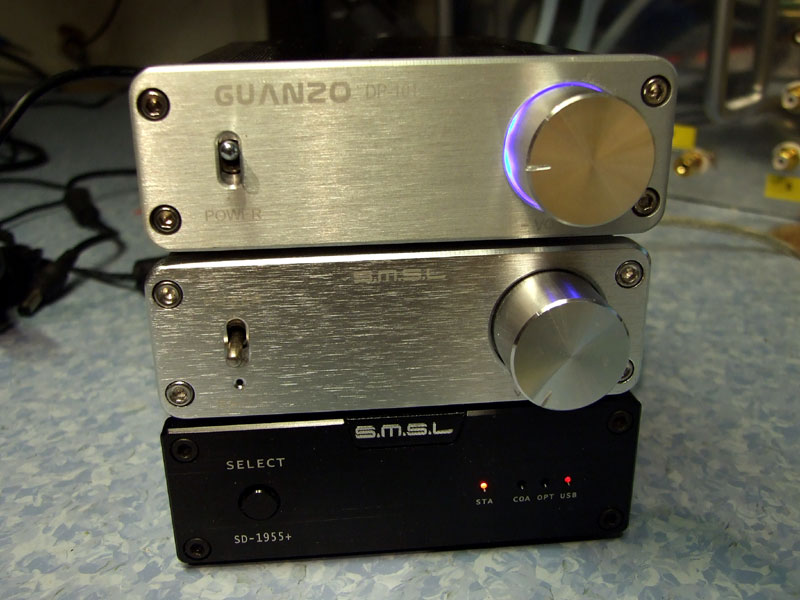

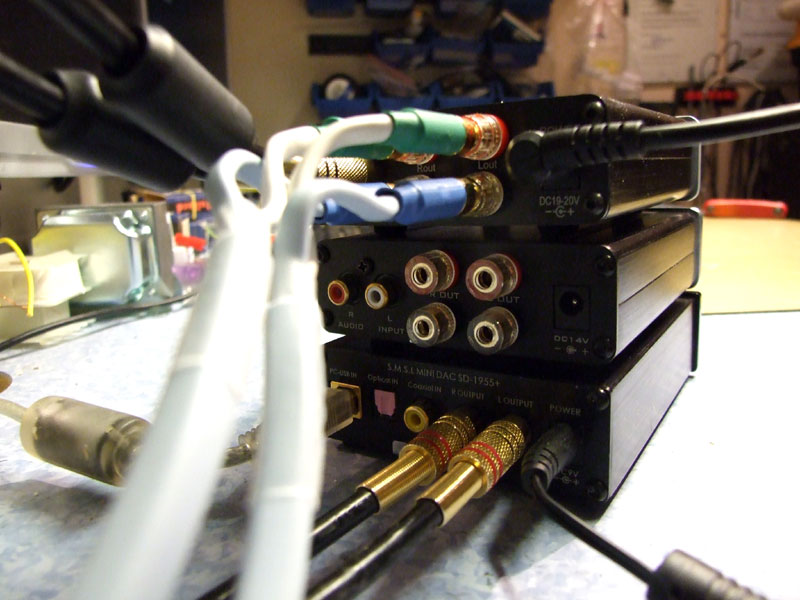

'GUANZO' DP-101 över och S.M.S.L SA-S1 under + DAC S.M.S.L SD-1955+
|
När det kommer till kretslösning för denna typ av förstärkare, är normalfallet att tillverkaren i princip följer krets tillverkarens 'exempel' kopplingar.

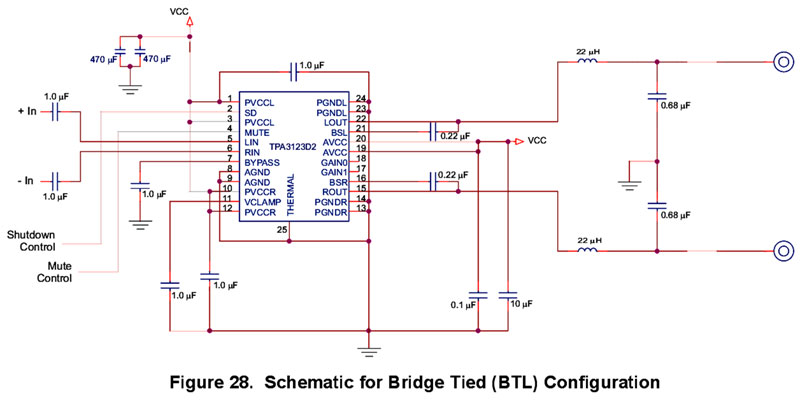

Så är det även i detta fall. Dom båda TPA3123D kretsarna är kopplade i 'Bridged Tied configuration'
Rent mekaniskt är 'GUANZO' DP-101 ett riktigt prydligt bygge. Svart eloxerad aluminim låda med 5mm tjock front plåt i borstad aluminium. Kontakter, brytare och potentiometer av bra kvalite.

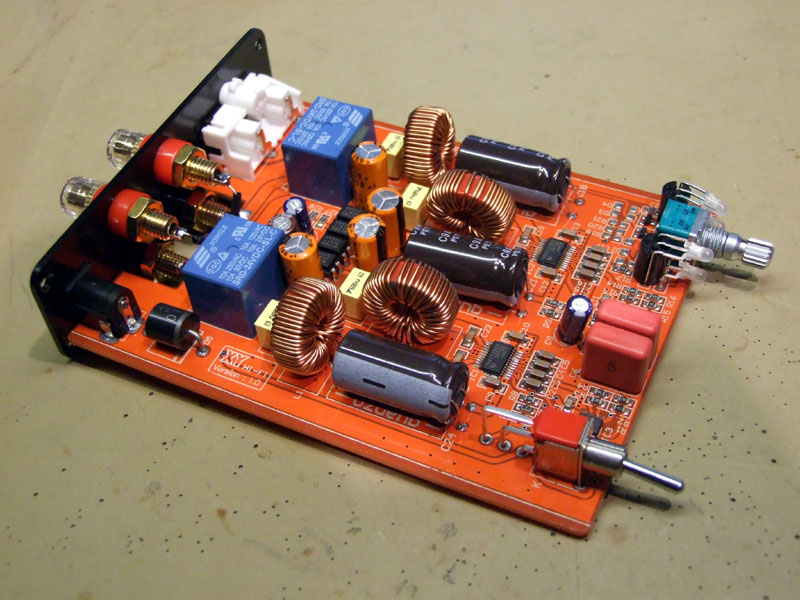

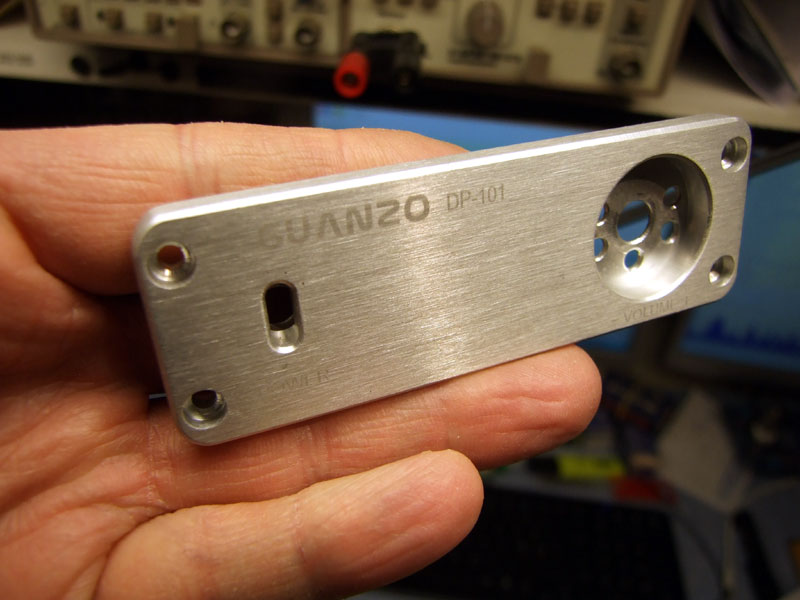

5mm tjock massiv aluminium front / prydligt bygge, delvis ytmonterade komponenter
I en D-Klass förstärkare är effektiviteten på förstärkar kretsarna väldigt hög, över 90% - Det gör att kylning av kretsarna i princip är onödigt, därför finns det inga kylflänsar eller liknade i 'GUANZO' DP-101.

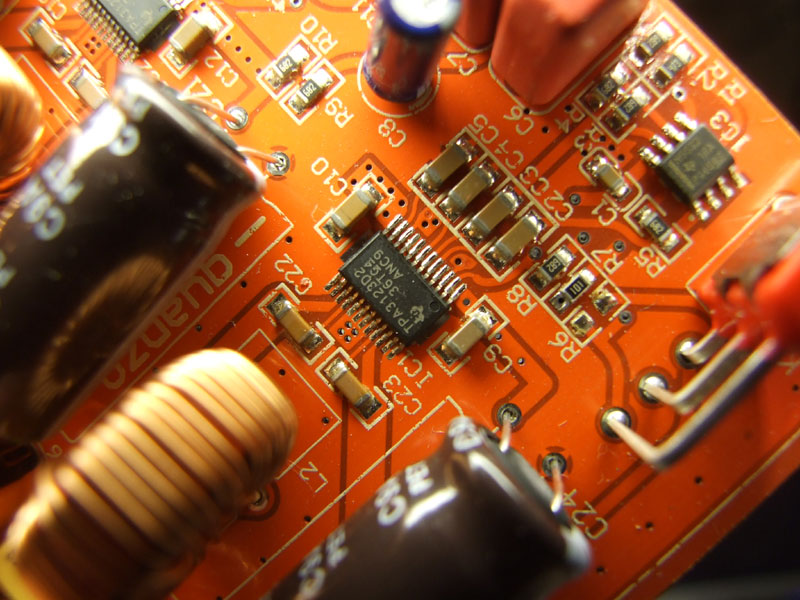

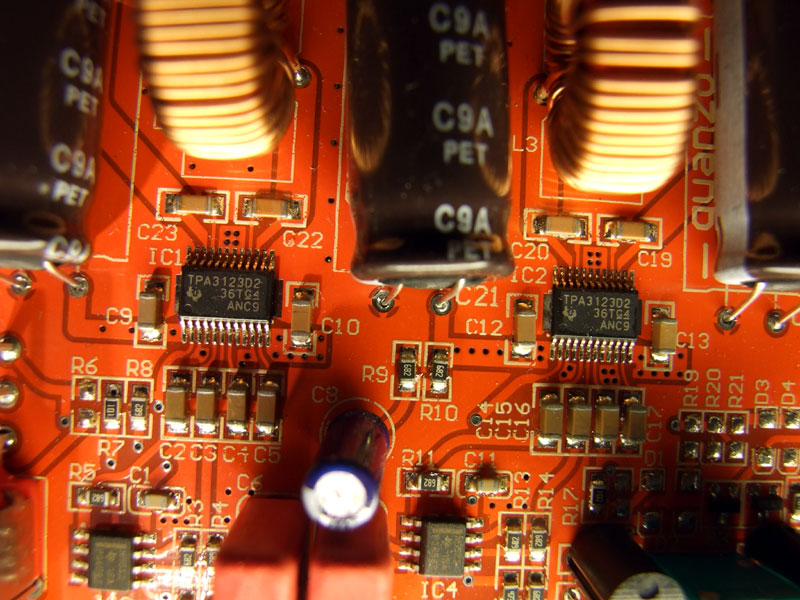

Ytmonterade TPA3123D kretsar
|
|
Provar att köra ett frekvens svep med 'TrueRTA' - Notera: Kör med en kondensator 0,68uF (ClarityCAP PWA) på mät proben till jord. Gör detta då signal jord IN och högtalar jord annars skulle kopplas ihop via datorn, om man gör detta hamnar D-Klass förstärkaren i själv svängning. (Vanligt problem med digitala förstärkar kretsar)

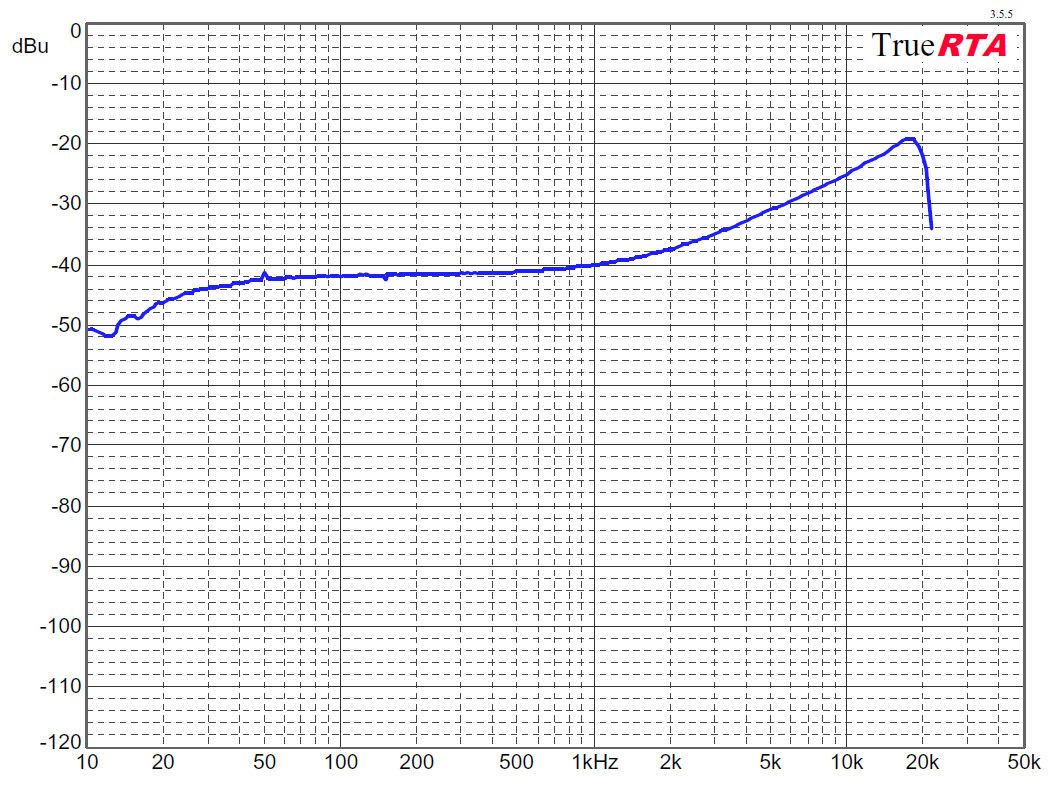

Frekvens svep (Ej korrigerad)
Konstaterar att kurvan inte är särskilt rak, jämfört med den kurva som presenteras i kretsens datablad.

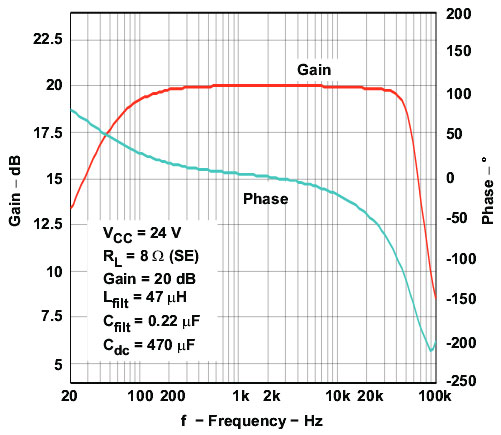

Frekvens respons enl. datablad
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
Länkar / Referenser:
[R1] Datablad för TPA3123D kretsen
[R2] Design guide för TPA3123D kretsen
[R2] Frekvens respons kurva för GUANZO DP-101 .pdf utskrift från TrueRTA
