2022.02.03 Tillverkar en DC-Kabel för att kunna driva 'Strömförsörjningsdon Ra195' direkt från nätaggregat eller batteri (13,8V-DC) -
Använder en DIN/ISO-4165 (12mm) schassi hona, art# 2112758 'ProCar 67607000' från [L2]Conrad.se för att koppla in den kabel som följer med i Ra195 material-sats.
I andra änden av DC-Kabeln har jag 2st 4mm 'Banan' hane och 2st batteriklämmor med 4mm fastlödda 'Banan' honor. (Se bilder nedan)

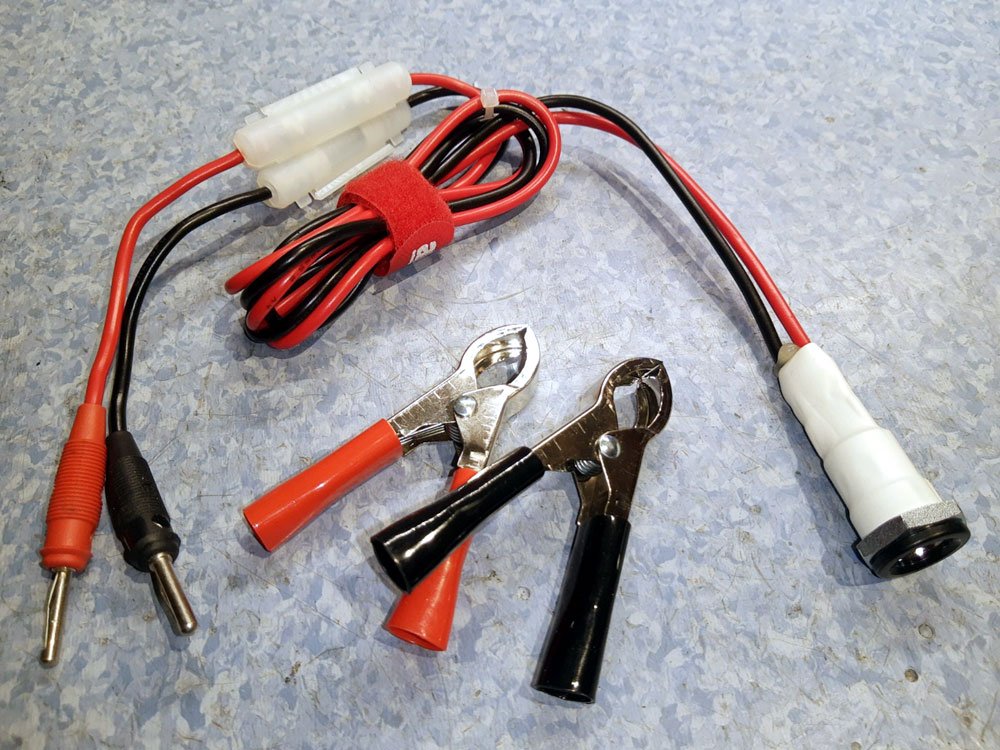

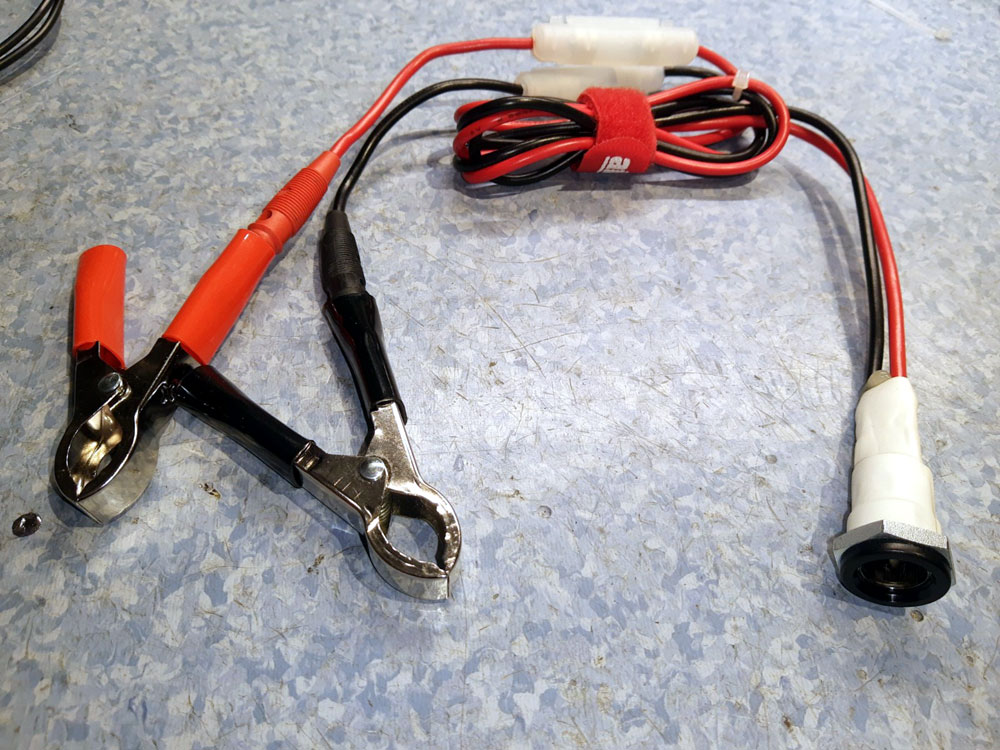

DIY DC-Kabel för 'Strömförsörjningsdon Ra195'
2022.01.25 Testar 'ALE' (Automatic Link Establishment) med den kabel som ligger med i tillbehörspåsen (M1812-488510) - Använder en äldre version av
PC-Dart, väljer 'Ra195' och kontrollerar att det fungerar med 'CtrlALE' (Beskrivs i PC-Dart manualen) - Skapar lite 'fake' Kanaldata genom att titta på 'HFLINK'[R3] och dom kanaler som används inom amatörradioband.

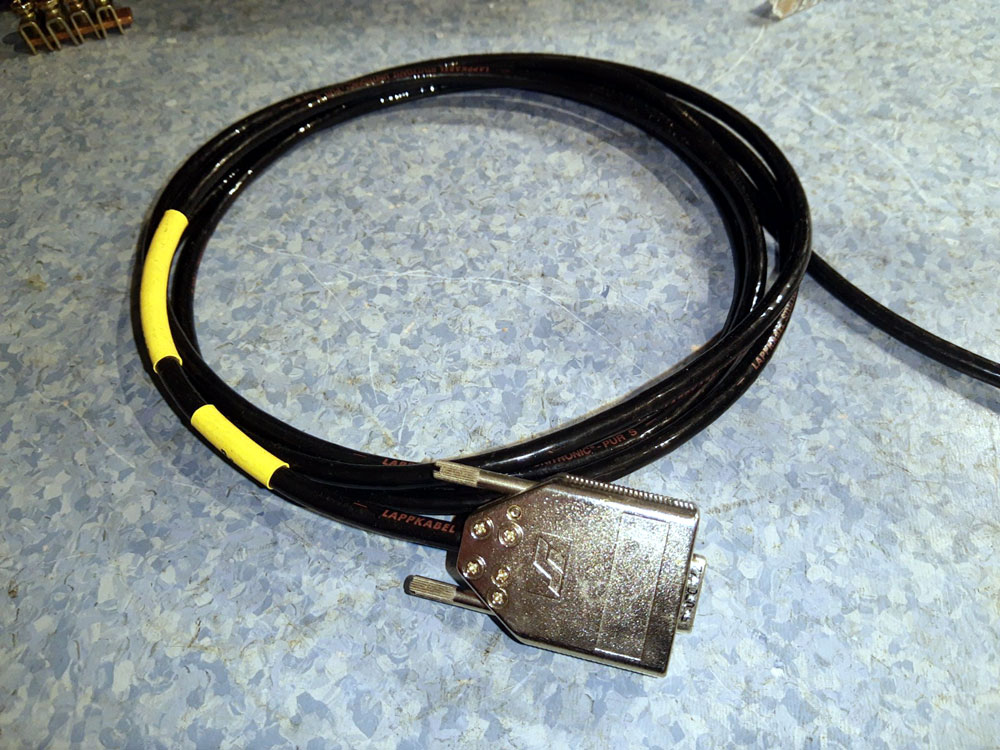

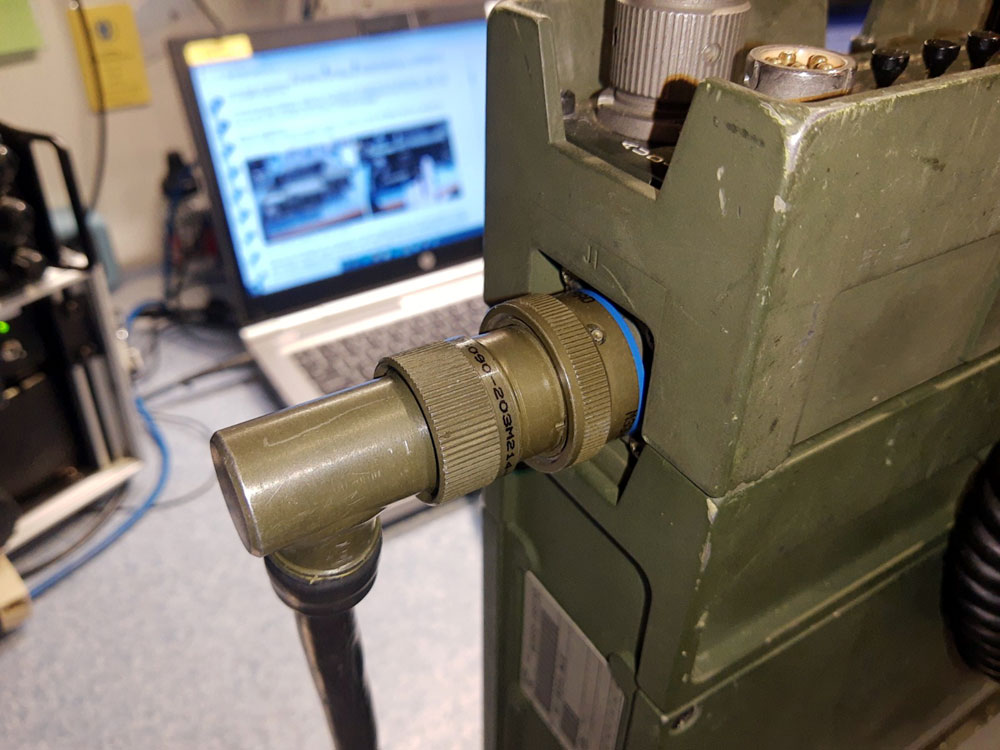

Interface kabel Ra1951A ALE --> RS232
När scanningen väl är igång kan man tydligt höra att Ra195an 'hoppar' runt på dom olika kanalerna (Har handmikrotelefon ansluten). Kommer att testa 'skarpt' med dummy-load ansluten. Testar att köra med en FT-857D och SWALE som motstation, även den kopplad till dummy-load.

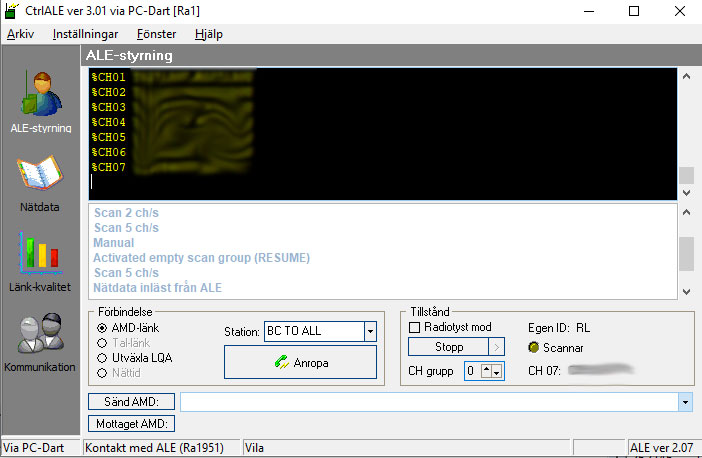

'CtrlALE' med scanning igång
Läs mera om ALE / SWALE -->Här!
2022.01.23 Checkade in på SK2SSA bullen på 3674Kc LSB på morgonen, fick 57 i signalrapport ner till Börjelsbyn / Kalix där Bosse (SM2PYN) sitter och läser bullen, har varit ganska kraftigt norrsken under natten / morgonen vilket påverkar konditionerna lite. Hör väldigt bra! Kan t.o.m. höra någon svag station som bulle stationen har problem med.
Man kan hålla reda på norrskenet på IRF magnetometer i Kiruna -->Här!
2022.01.19 Testade sändtagaren på 3725Kc LSB, ring med SM2CLY, SM2FIJ, SM2CEW & SM2K, (Arnemark, Harads, Persön & Luleå) - Fick bra signalrapporter av samtliga. (57--59)
2022.01.18 Kör radion med två batterier, laddar batterierna direkt i radion med 'Strömförsörjningsdon Ra195' (Medföljer i materialsatsen) - Lyssnar under f.m. på bl.a. morgonringen på 3658kc LSB, mottagaren på Ra195 har alltid varit väldigt bra.

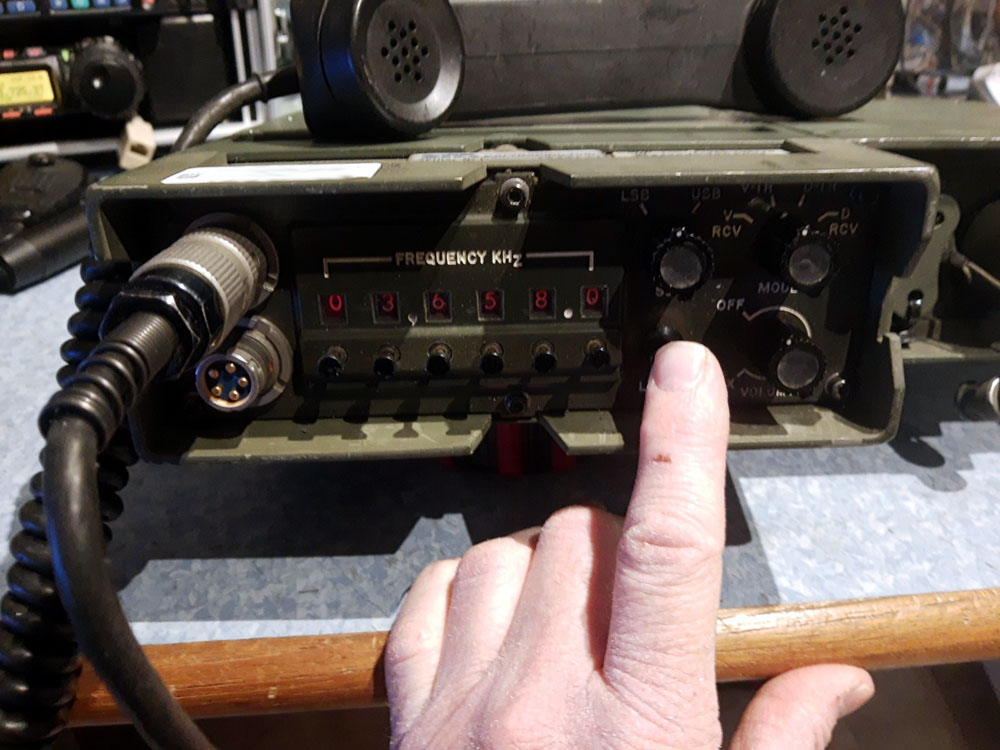

Ra1951A ALE / Manöverdel

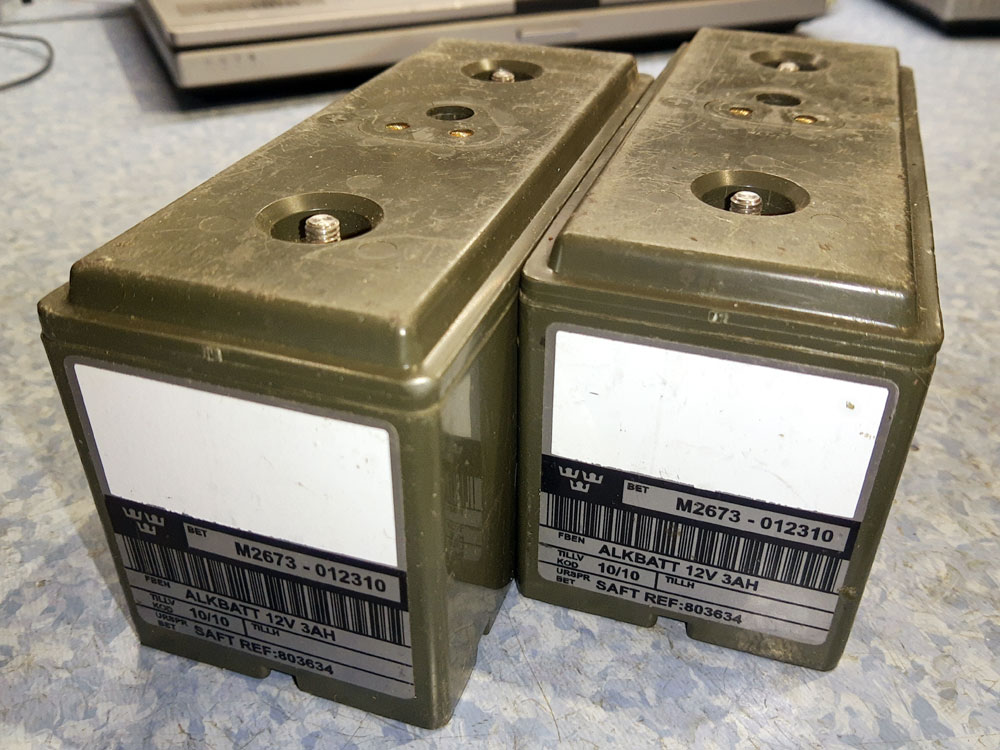

2st Ni-Cd 12V 3Ah batterier / 'Strömförsörjningsdon Ra195'
NOTE: Strömförsörjningsdon Ra195 ansluts till DC källa (Nätagg/Batteri) med DIN/ISO-4165 (12mm) kontakt motsvarande t.ex. 'HELLA 8JB', sånna är inte lätta att få tag i nuförtiden!
BESKRIVNING

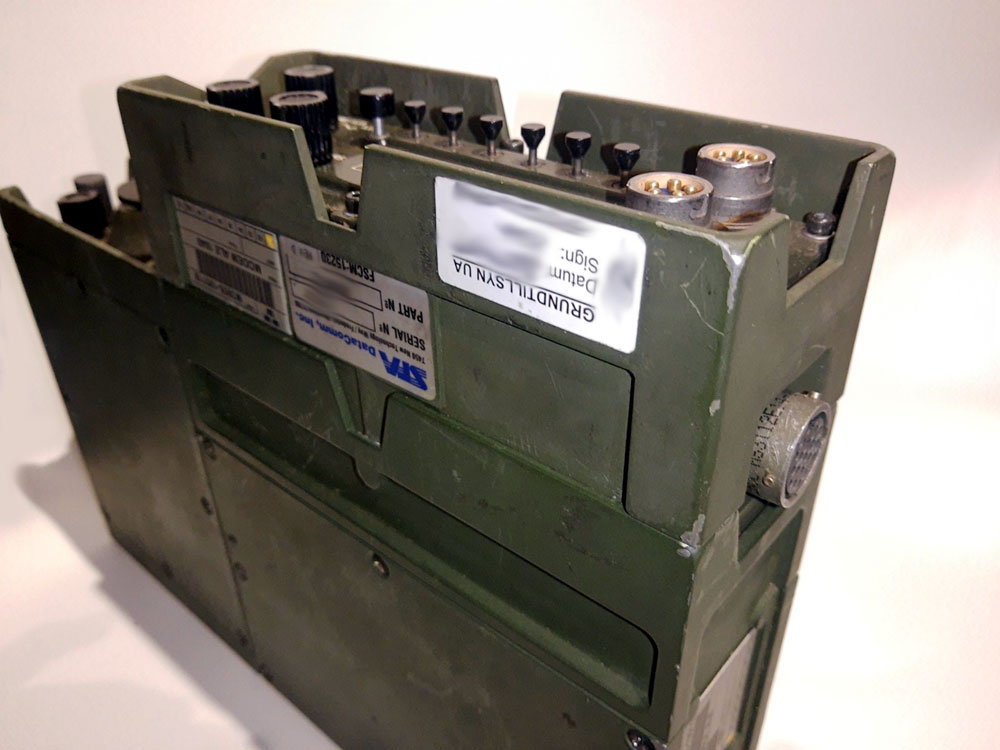

Radion är en std. Ra195 uppdaterad med ett anpassat radio-modem 'ALE Enhet' enl. US-Mil-Std-188-141A US-Fed-Std-1045A - ALE Enheten är monterad direkt under radions manöver enhet.
ALE enheten ansluts med specialkabel till dator via RS-232 (Com) port. ALE enheten kopplas in i trafikläge (MODE) D-TR (Trafik) och D-RCV (Endast mottagning)

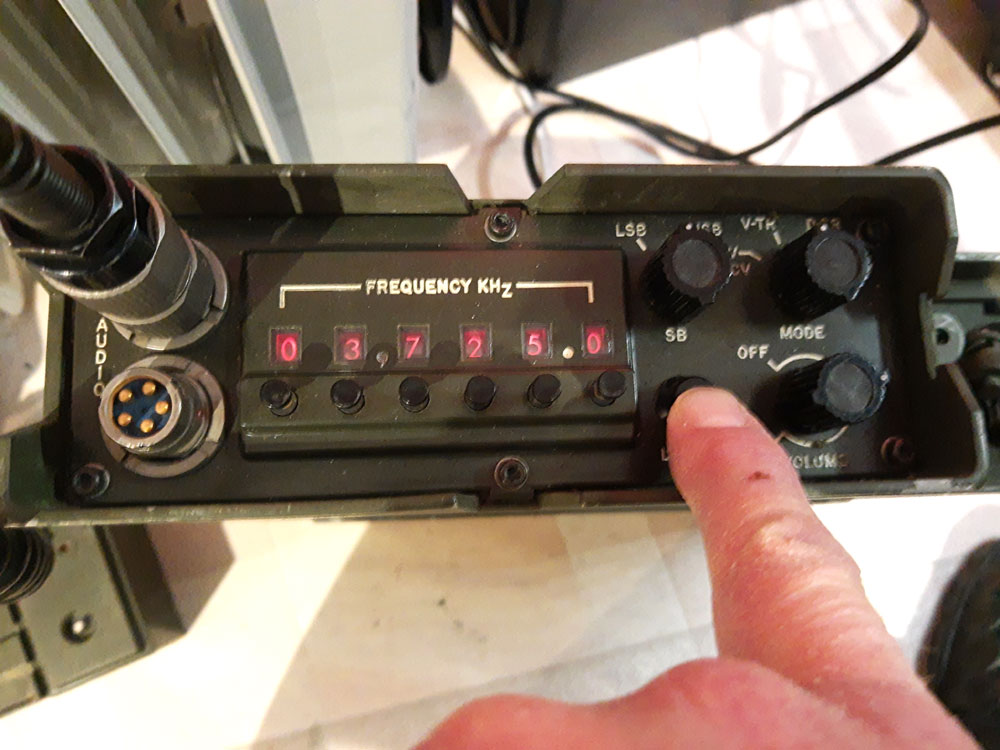

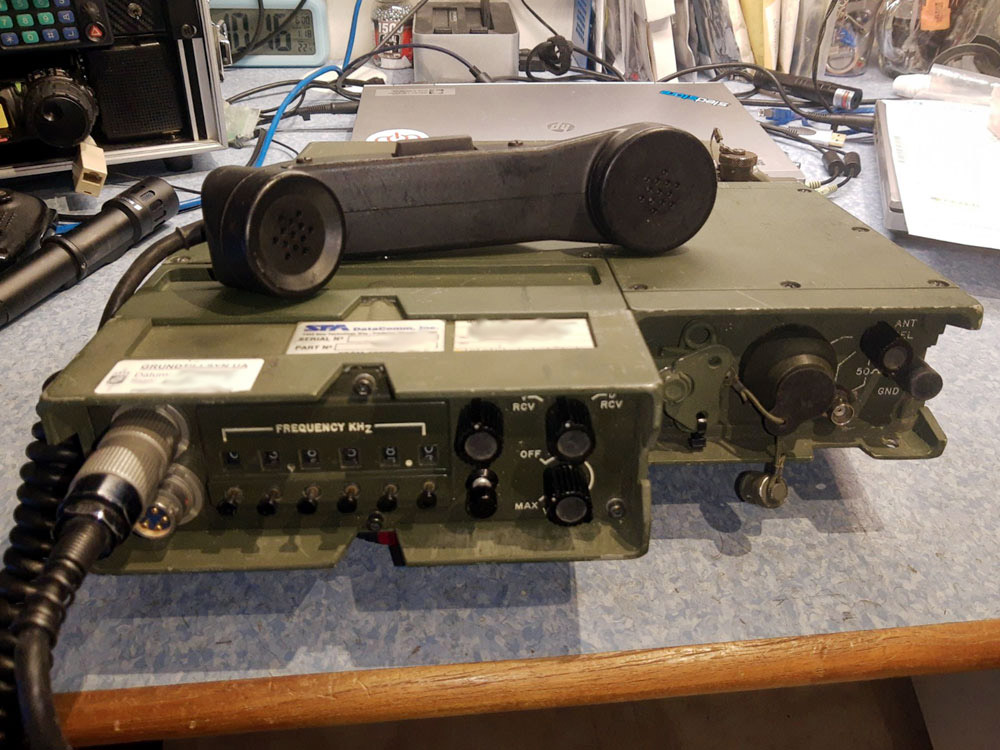

Hela Ra1951A ALE / 'ALE Enhet' med manöverenhet

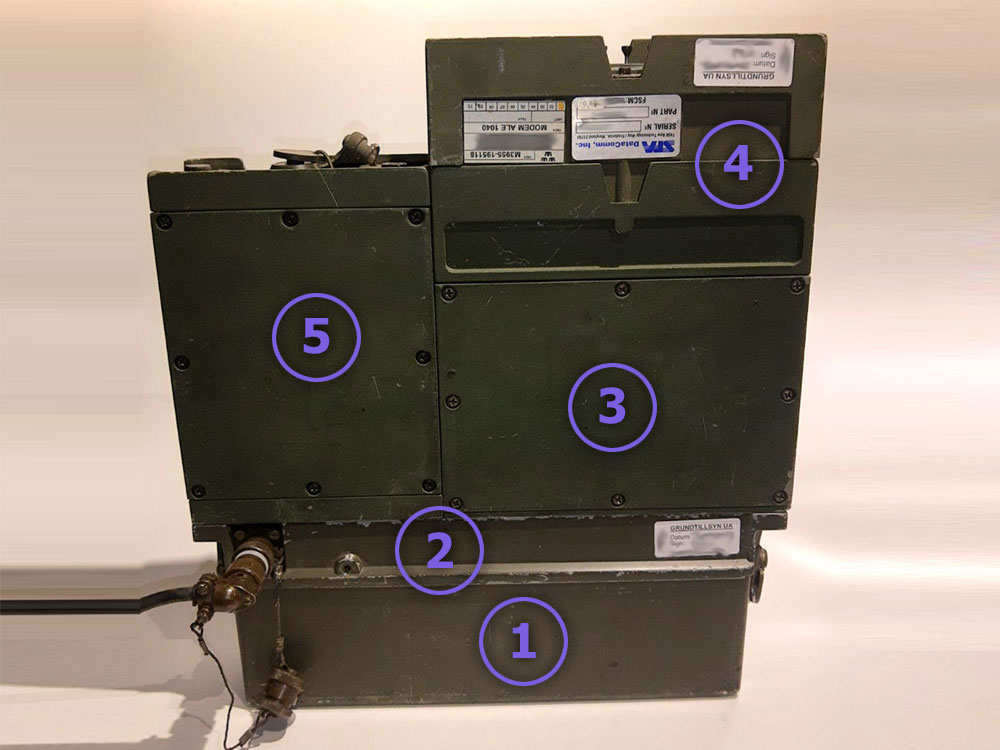

1. Batterilåda Ra195 med 2st Ni-Cd 12V 3Ah batterier

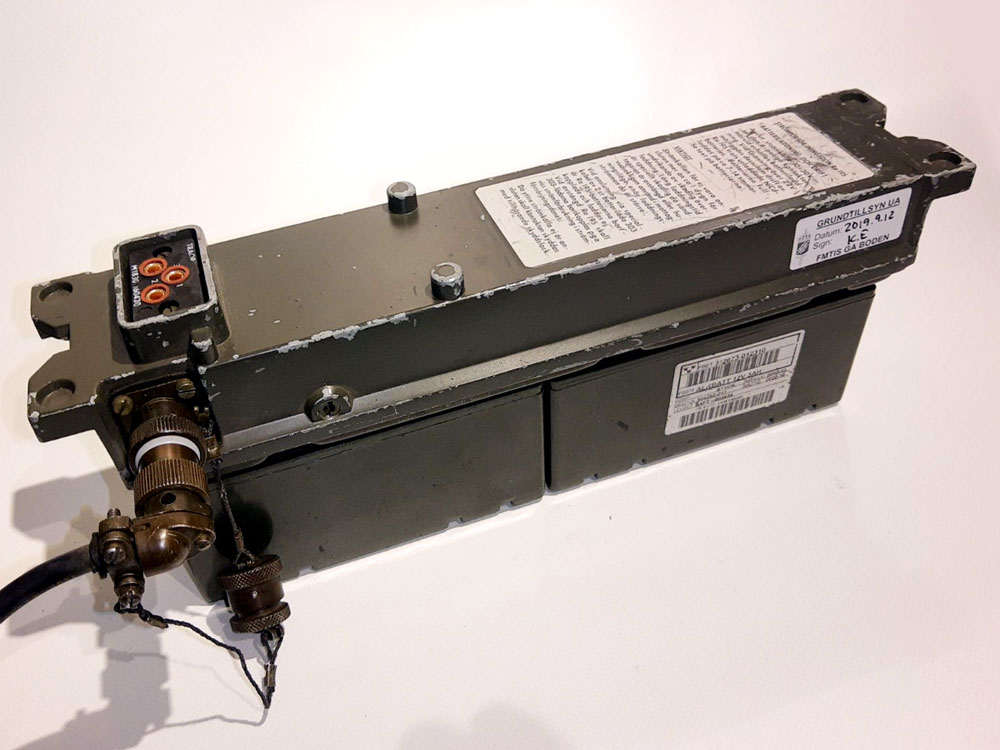

2. Strömförsörjningsdon Ra195
3. Ra 1951A ALE / Mottagar / Styrdel
4. ALE Modem 1040 / ALE Enhet & manöverenhet med anslutning för extern styrning
5. Ra195 Effektdel med avstämmningsenhet**
Tekniska data Ra1951A ALE
=====================================================================
Typ ........................................... HF-Sändtagare
Frekvensområde ................................ 2-29.999MHz
Kanalavstånd .................................. 100Hz
Frekvensdogrannget ............................ +/- 1ppm @ 2MHz
Sändningsklass ................................ Telefoni / Data J3E
Med enkelt sidband LSB/USB
Temperaturområde .............................. -40 -- +70 °C
Strömförsörjning (DC) ......................... 20-32V (I adapter Ra195)
Strömförbrukning .............................. Mottagning 0,3A
Sändning 3,6A @ 20W PEP UT
Mått & Vikt ................................... 320x70x365mm 8,5Kg
(Inkl. batterier)
Tillverkare ................................... HUGHES (U.S.A)
=====================================================================
|
|
Tillbehör / Antenner

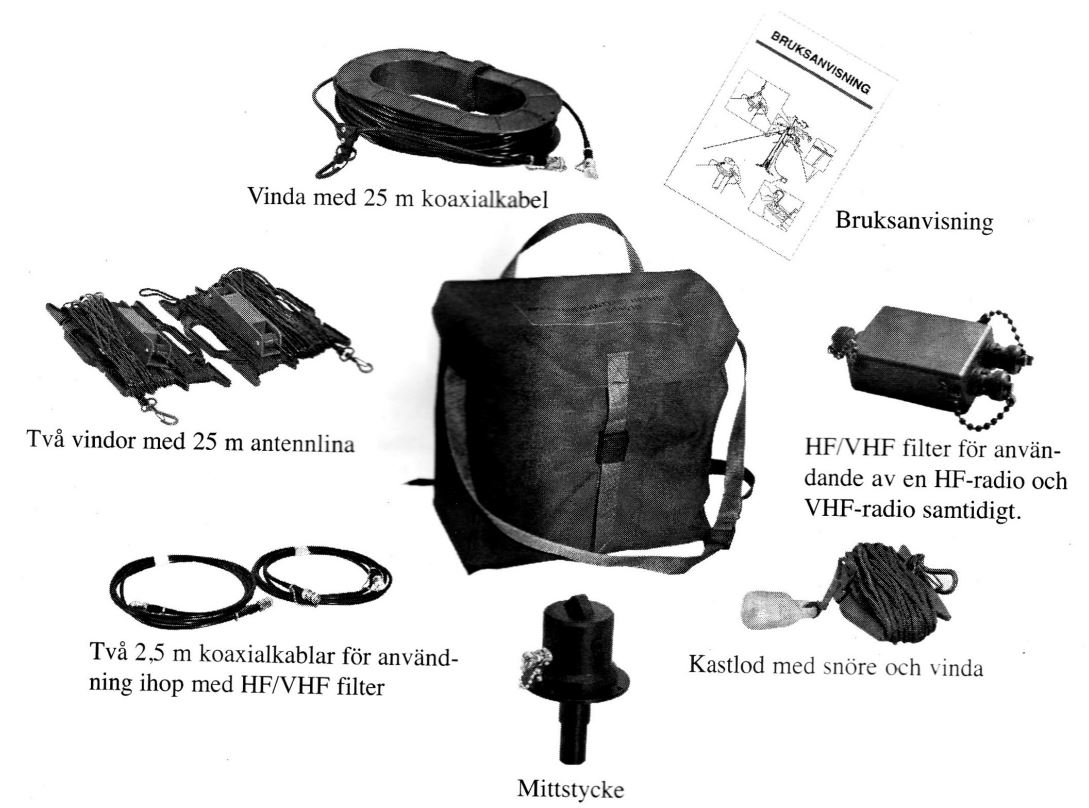

Med i sändtagarens materialsats finns en rad tillbehör som t.ex. hörlur, stavantenn o.s.v. Där ligger även med en riktigt fin bredbands-dipol.
** Antenner ansluts till sändtagarens avstämmningsenhet. (5)
Tillverkare: Comrod Communication U.S.A.
Packväska med bredbandsdipol

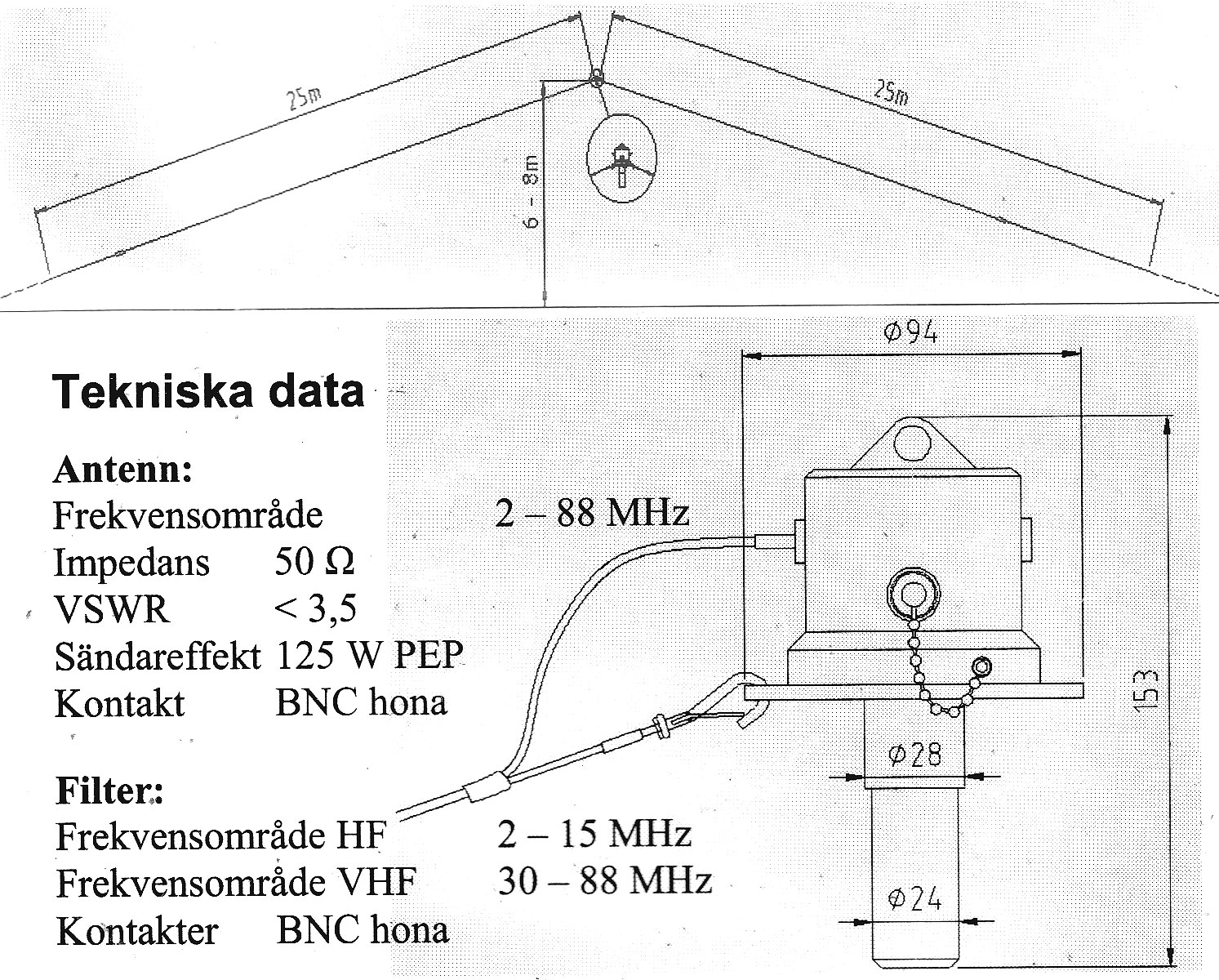

Bredbandsdipol / Tekniska data
ToDo / Kvar att göra...
Denna typ av projekt blir nog aldrig riktigt färdigt...
ToDo-1 = Testa Ra1951A med SWALE Funkar fint!
ToDo-2 = Köra SWR svep med mitt 'MetroVNA 250' instrument
Några noteringar Plus :-)
Roligt & Lärorikt
Fungerar överallt & NÄSTAN alltid
Lätt att upprätta & att använda
Mycket bra dokumentation!
Känslig mottagare!
Klart och tydligt ljud både på RX & TX
Några noteringar Minus :-(
Tung & otymplig!
Omöjlig att köpa privat? Pris?
Något begränsad uteffekt...
Budget / Transport
