    		• Inledning
    På denhär sidan har jag samlat ihop lite information om alla dom antenn analys-instrument som jag använder / har använt när jag bygger och testar antenner

    Där är några vektor analys instrument (VNA), men även helt vanliga effekt / ståendevåg instrument,

    Senast uppdaterat
    2022.06.19 Fick några frågor om antenn instrument, insåg att jag har skrivit en hel del om ämnet, men att informationen oftast ligger i andra beskrivningar på antenner, baluner eller traps. Har här försökt att samla lite av det jag har skrivit om just 'Antenn analys instrument'

    BESKRIVNING
    Beskriver här två i grunden olika typer av instrument, rena passiva effekt / swr instrument och s.k. Vektor Network Analyzer (VNA) instrument. I princip så mäter dom på samma sätt, förenklat: Effekt i två olika riktningar (Forward/Reflected)(Fram/bak. I VNA instrumentet läggre man till tidsfaktor och kan på så sätt även mäta (Beräkna) en mängd andra egenskaper.

    MetroVNA
    Har inte skrivit så mycket om detta suveräna antenn instrument, samlar här lite erfarenheter & länkar.


    Nytt roligt 'MetroVNA' instrument!

    Med MetroVNA kopplad till dator (Via USB) så kan man ta ut riktigt fina bilder eller .pdf dokument på sina mätningar.


    Mätkurva / Inkoppling av instrument

    Exempel: Mätresultat på mina     40m trap i .pdf format.

    Tekniska data MetroVNA
=====================================================================
 Coverage 100KHz/250 MHz 630/1.25mt
 Measure R,Z,X (no sign),SWR,TL,|Phase|,ReturnLoss,Power
 Exit DUT -6dBm on 50ohm
 Min/Max signal imput –70/+0dBm
 Accuracy +-1dB
 Operating voltage 3.3V
 Dimensions 125mm x 95mm x 20mm
 Weight 200gr

Functional characteristics
 Display TFT 3.1” 16 K color touch screen
 Twenty internal Menus
 Internal Rechargeable Battery LI-ion
 Battery charging circuit
 Interface USB
 updating Firmware USB
 compatible with IG/VNA, VNA/J , BluVNA and more
 Compatible with Tablet,Smarthphone Android
 Platforms SW WIN,LINUX,ANDROID,MAC
=====================================================================

    Några noteringar Plus :-)
  • Inbyggda laddningsbara batterier
  • Många funktioner

    Några noteringar Minus :-(
  • Inte helt gratis...
  • Väldigt många funktioner (= Inte så enkelt att använda)

    RigExpert® AA-520
    Har 'långlånar' ett antenn-analys instrument, det är en 'RigExpert®' AA-520.

    Instrumentet har några år på nacken och ska enl. ägaren aldrig ha varit i bruk! - Allt ligger ouppackat i sin original låda.


    Testar 'RigExpert®' AA-520

    Tekniska data RigExpert® AA-520
=====================================================================
Frequency range: 1--520 MHz

Display modes:
- SWR at single or multiple frequencies
- SWR, R, X, Z, L, C at single frequency
- SWR graph
- R, X graph
- AA-520 displays absolute value of the reactance

Single- and multi-frequency measurement:
- Frequency resolution: 1 kHz
- SWR-only mode: easily-readable bar
- SWR range: 1…10
- SWR display for: AA-520: 50 Ohm systems
- R, X range: AA-520: 0…250 Ohm

Time domain reflectometer mode (Not included in AA-520)

RF output:
- Connector type: N
- Output power: AA-520: typ. +5 dBm

Power:
- 4.8V, 1800 mA·h, Ni-MH battery
- Max. 3 hours of continuous measurement
- Max. 2 days in stand-by mode
- External 9…14V, 500 mA charger
- Full charge time: 10…12 hours

Interface:
- 128x64 graphical LCD with backlit
- 6x3 keys on the water-proof keypad
- Multilingual menus and help screens
- USB connection to the personal computer

Dimensions: 23x10x5.5 cm, Operating temperature: 0--40°C
Weight: 650g
=====================================================================

    Några noteringar Plus :-)
  • Lätt att använda

    Några noteringar Minus :-(
  • Inget hittils...

    Läs mera om RigExpert® AA-520 instrumentet -->    Här!

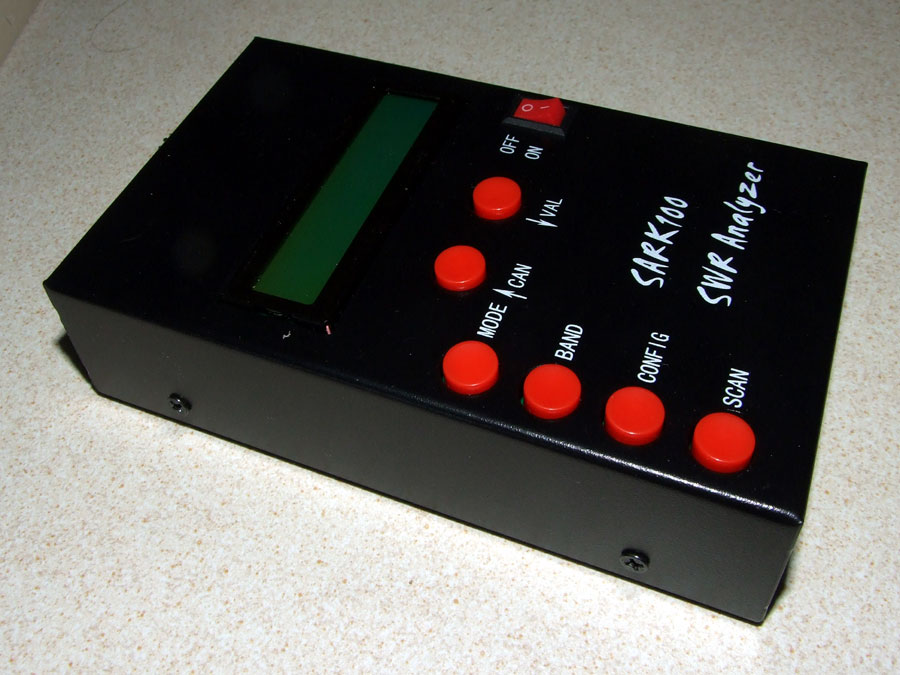

    SARK-100
    Antenn analys instrumentet SARK-100 är ursprungligen ett s.k. opensource projekt (Öppen-Källkod) - Utvecklad av bl.a. EA4FBR m.fl.

    Detta exemplar är tillverkat i Kina och säljs bl.a. via eBay.com[L2] - Instrumentet är mycket kompetent, kan bl.a. kopplas till dator via USB för att få ut antenn karakteristik i grafisk form med hjälp av särskild programvara utvecklad av bl.a.


    SARK-100 / Undre gavel

    Tekniska data SARK-100
=====================================================================
Typ ............................... Antenn analys-instrument
Frequency Generation & Control .... 1 - 60 Mhz
Source Impedance .................. 50 Ohms
Stability ......................... +/- 100 ppm
Spectral Purity ................... Harmonics down >- TBD dB beyond 60 MHz
Step Size ......................... User configurable increments of
                                    100 Hz, 1 kHz, 10 kHz, and 100 kHz
SWR Usable Measurement Range ...... 1.0 to 9.99
Impedance: Approx. ................ 5 to 2000 ohms
RF Output ......................... Adjustable 2.0 Volts pp (typ)
Power Supply ...................... Powered by external 12 to 14V DC, 500mA
Push Buttons (5) .................. "Mode", "Band", "Config", "Scan", "Up", "Down"
Switch ............................ "Power On"
Connectors ........................ SO-239 / RF
USB ............................... Mini-B receptacle
External Power .................... 2.1mm Power Jack (center pin positive)
Size .............................. 150 x 90 x 40mm / 5.9 x 3.54 x 1.57"
=====================================================================

    Några noteringar Plus :-)
  • Mycket prisvärd!
  • Lätt att använda grundläggande funktioner.

    Några noteringar Minus :-(
  • Ingen batterihållare / Tomt i batterifacket!
  • Inget övrigt just nu ....

    Läs mera om SARK-100 instrumentet -->    Här!

    Wattmeter BIRD 'Thruline' 43
    Got this unit secondhand in good working condition from it's former owner down in Umea/Sweden.


    BIRD 43 Front Wiev / Top wiev

    Tekniska data Wattmeter BIRD 'Thruline' 43
=====================================================================
Frequency coverage ........... 450 kHz - 2.7 GHz (depending on element)
Power Range .................. 100 mW to 10 kW using Bird® Plug-in Elements
Accuracy ..................... ± 5% of full scale
Insertion VSWR ............... with N Connectors 1.05 max. to 1000 MHz
Connectors ................... QC Type (Female N normally supplied)
Finish ....................... Gray Powder Coat
Nominal Size [inches (mm)] ... 6-7/8" x 5-1/8" x 3-5/8"
                               175 x 130 x 92 mm
                               including connectors (H x W x D)
Weight ....................... 3 lbs. (1.4 kg)
=====================================================================

    Några noteringar Plus :-)
  • Väldigt lätt att förstå / använda
  • Tål antagligen ett bombnedslag

    Några noteringar Minus :-(
  • Klumpigt

    Läs mera om Wattmeter BIRD 'Thruline' 43 -->    Här!

    MiniVNA
    MiniVNA är en 'Vector Network Analyser' som kopplas till dator via USB, allt körs / styrs i dator/programvara, upplevde det som lite opraktiskt, särskilt när man skulle mäta utomhus.


    MiniVNA / Screendump

    Tekniska data MiniVNA 'Vector Network Analyser'
=====================================================================
Frequency coverage ...........
=====================================================================

    Några noteringar Plus :-)


  • Några noteringar Minus :-(


  • Läs mera om MiniVNA -->    Här!

    DAIWA CN-102L
    Använder ett antal uteffekt / swr instrument för att löpande hålla koll på mina radioapparater & antenner. Instrumenten är ständigt inkopplade för att omedelbart kunna upptäcka ev. fel på matarledningar eller antenner.

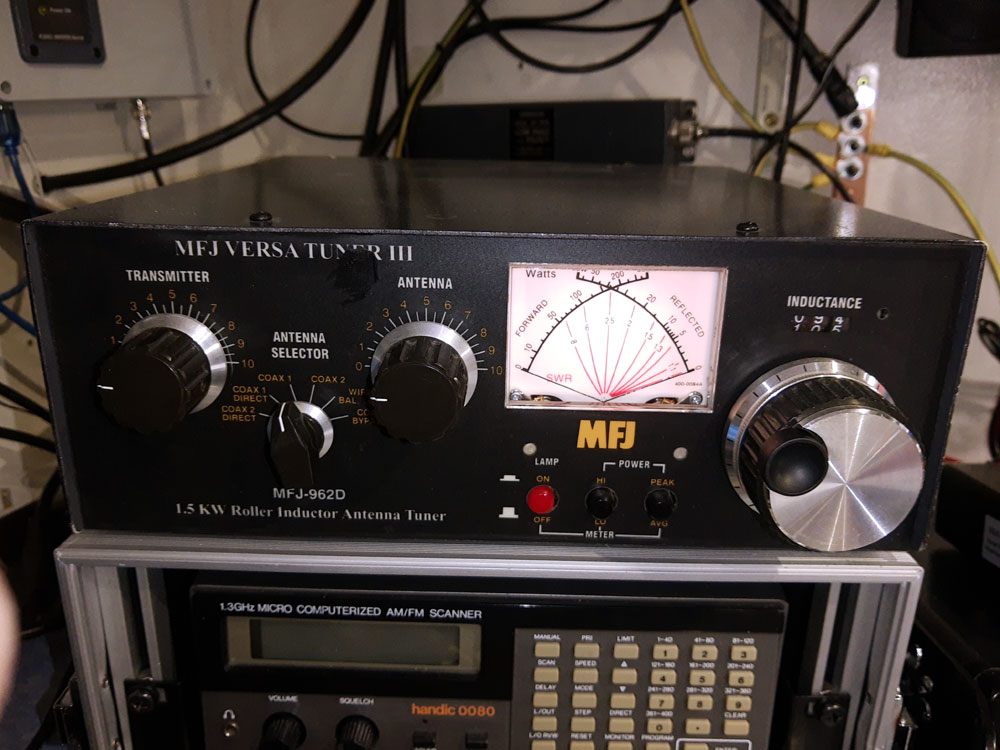

    DAIWA CN-102L / MFJ-962D

    Med DAIWA CN-102L instrumenten håller koll på:
  • HY-GAIN V och A99 antenn (27MHz)
  • ANYTONE AT-5189 och SIRIO SY 68-3 antenn (69MHz)
  • CS800D och X300 antenn (2M/70CM)

    Med instrumentet på MFJ-962D tunern håller jag koll på YEASU FT-991A radion och Lannabo L2 / KELEMEN 160/80/40 antennerna.

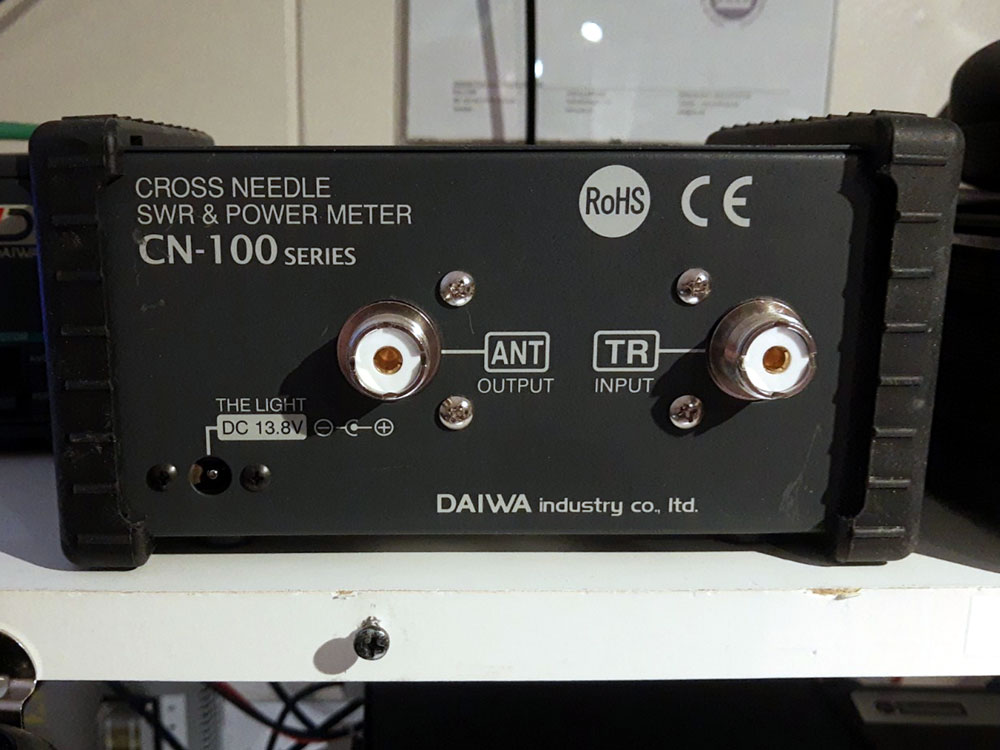

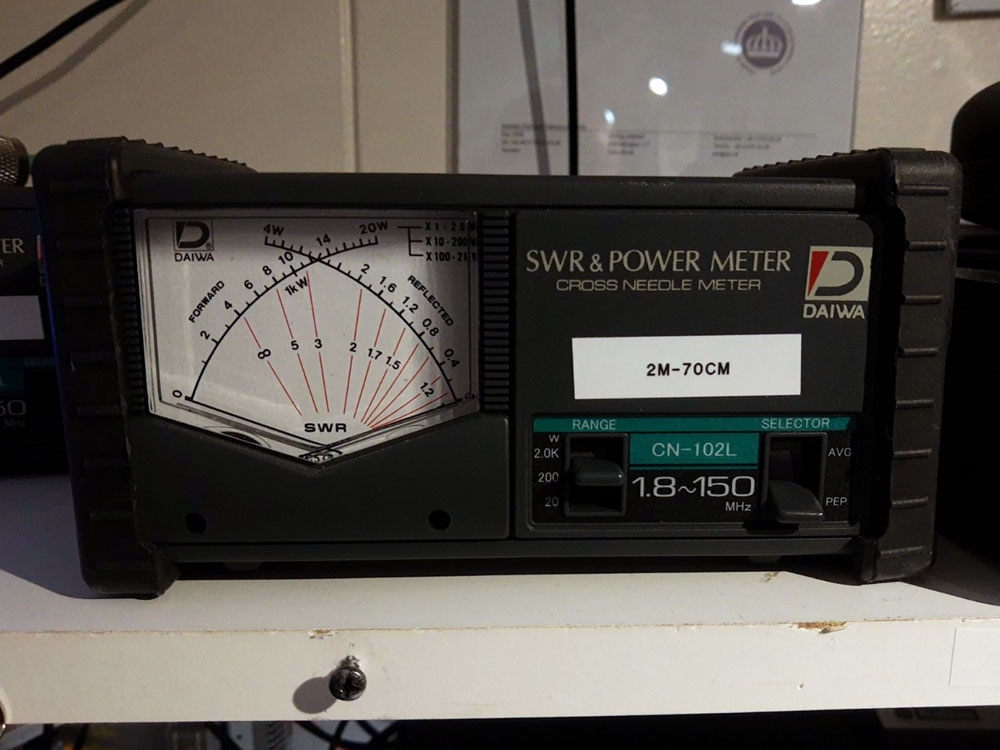

    DAIWA CN-102L FRONT / BAKSIDA

    Tekniska data DAIWA CN-102L
=====================================================================
Frekvensområde .......................... 1.8 - 150MHz
Effektområde ............................ 20/200/2 kW
Effekttålighet .......................... 2 kW (1.8 - 60MHz), 1kW (144MHz)
SWR känslighet .......................... 4W minimum
Ingångs/Utgångs impedans ................ 50 ohm
Ingångst/Utgångskontakt ................. SO239 (F)
Storlek ................................. H80 x B155 x D100 mm
Vikt .................................... 670g
=====================================================================

    Några noteringar Plus :-)
  • Lätt att använda
  • Mycket bra kvalite
  • Funktionssäkra

    Några noteringar Minus :-(
  • Ganska dyrt för så enkla instrument
