Inledning
Bygger ihop GoBox nummer 7 - Denna gång med utrustning för analog & digital kommunikation på HF-Banden.

För att kunna köra ALE på HF-Banden med t.ex. SWALE så kräver det någon form av bredbandsantenn, i GoBox v.7.0 ligger det därför med en begagnad 'Diamond WD-330J' bredbandsdipol.

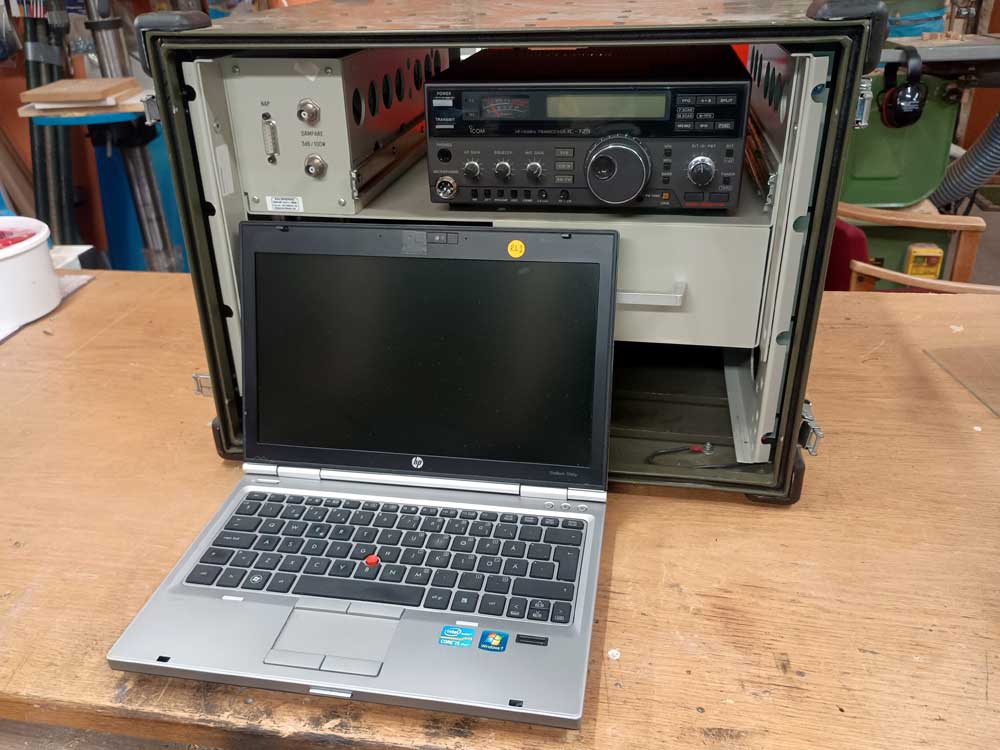

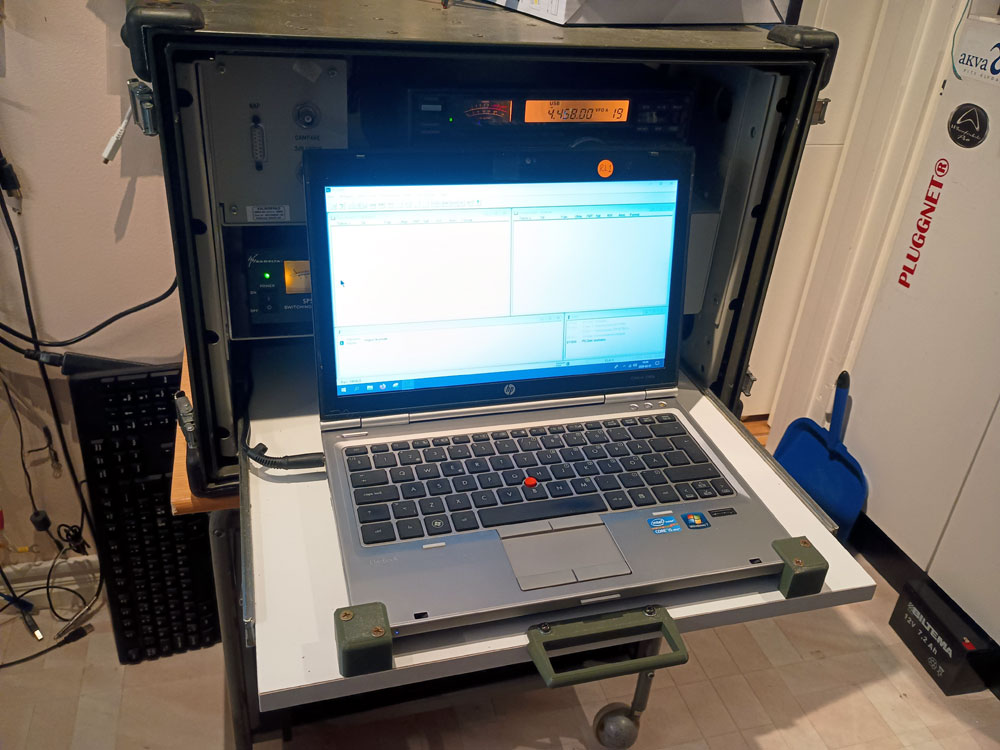

En första 'MokUp' av GoBox v.7.0

Senast uppdaterat
2025.10.30 Har påbörjat 'insamling' av delar till GoBox nr# 7 - 'Räddade' en fin 19" aluminiumlåda från jobbet, den har härbärgerat någon form av militär kommunikations-utrustning, som nu har skrotats ut. (Tror att det har varit någon form av fax/vfax skrivare alt. tillbehör till dito).

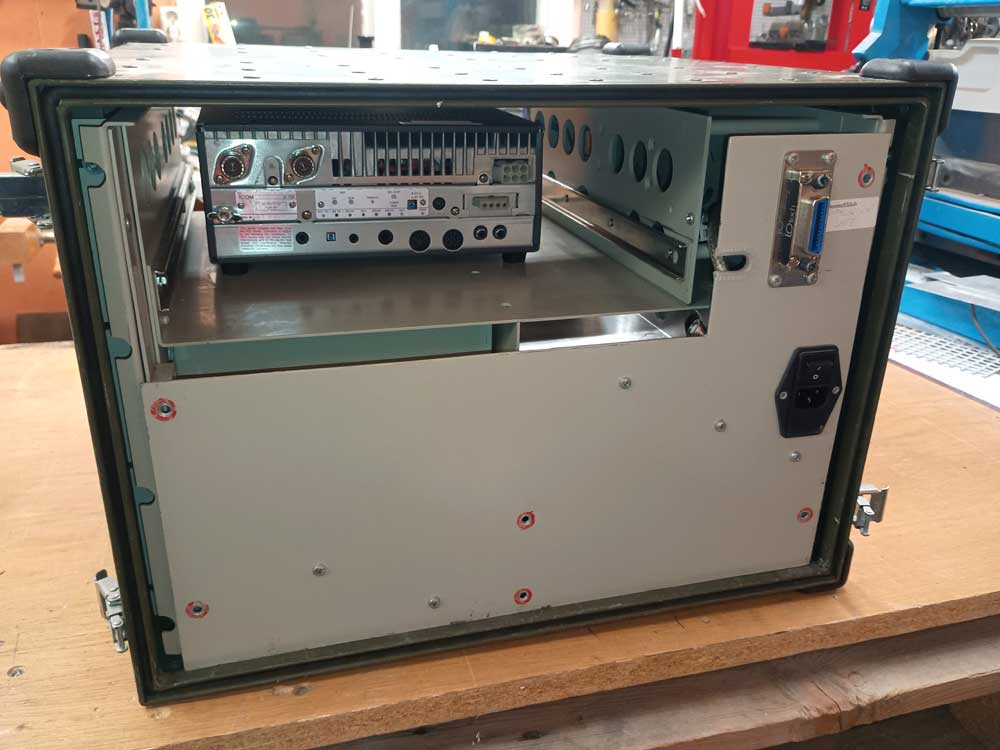

En första 'MokUp' av GoBox v.7.0 / Baksida

Har precis inhandlat ett switchat nätaggregat från Limmared.nu[L1], fastnade för ett 'SADELTA SPS-2529A' aggregat.

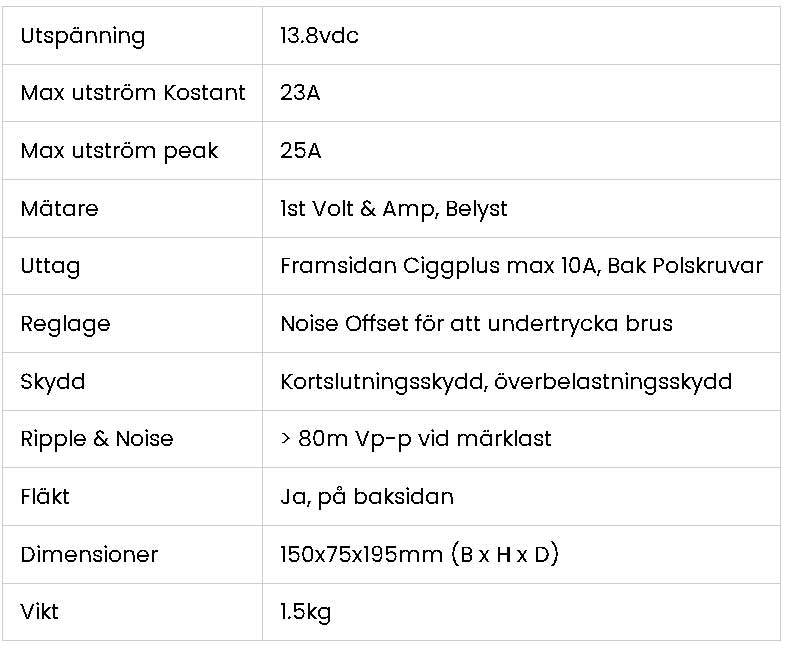

SADELTA SPS-2529A tekniska data

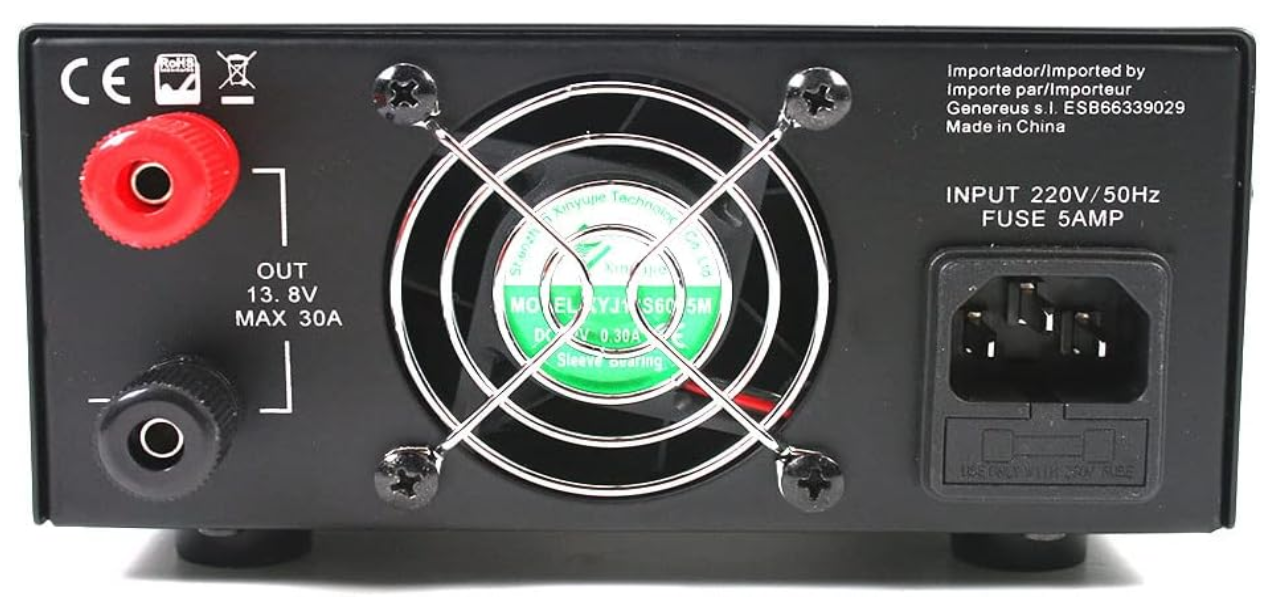

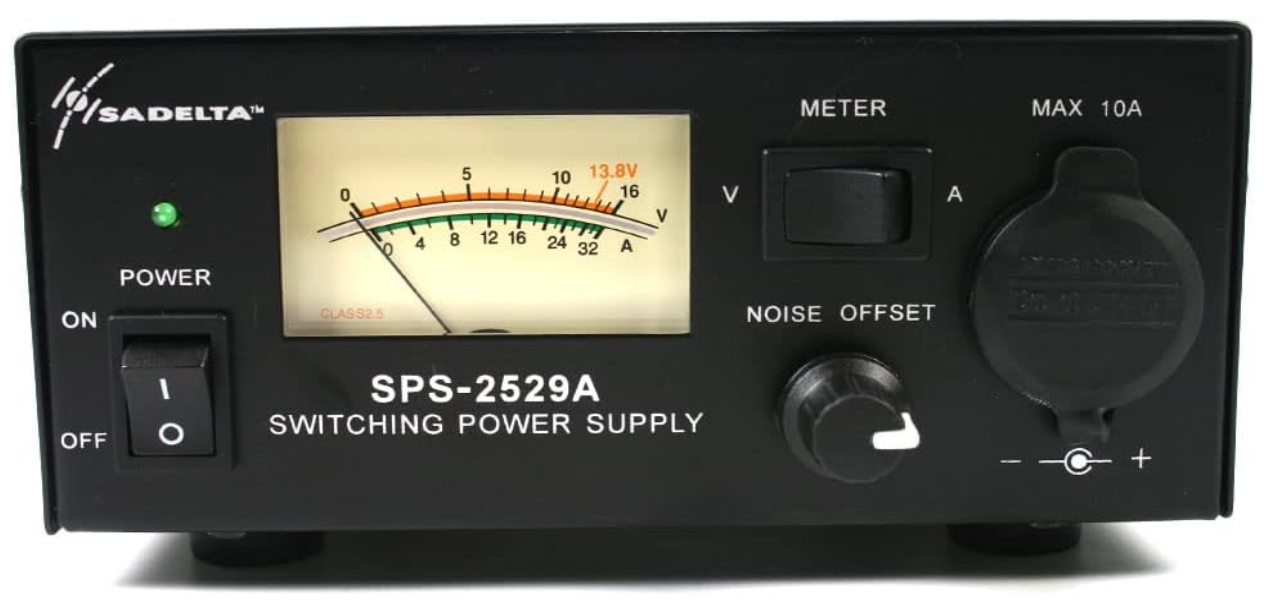

SADELTA SPS-2529A front / back

Tror att detta aggregat passar mina behov p.g.a:

Fast utspänning (13,8V)

DC utgång på baksidan

Litet format / Låg vikt

ToDo
Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

Uppgradera denna sida

Tillverka plåtdelar

Montera delarna

Testa

Beskrivning

ICOM IC-729

Test after modification of CI-V address

Läs mera om HF-Radion: ICOM IC-729

Läs mera om HF-Antennen: Diamond WD-330J

Interface
I praktiken använder jag två (2) sepparata omvandlare (Interface) för att koppla ihop dator och radio.

Ljud nivå / CI-V Interface

Använder en uppdaterad / senare variant av mitt 'DigiMAX' interface.

DigiMAX v.2 KiCAD PCB layout / 3D-Vy

VOX-PTT interface

Det går inte att trigga IC-729 till sändning via CI-V, programvaran (SWALE) kan inte heller trigga sändning med com portens DTR eller RTS signal, som grädde på kakan så saknar radion inbyggd VOX-funktion, så jag behöver nu någon sorts VOX-krets. Hittade det här beskrivningen på nätet, jag ska försöka bygga ett så snart som möjligt.

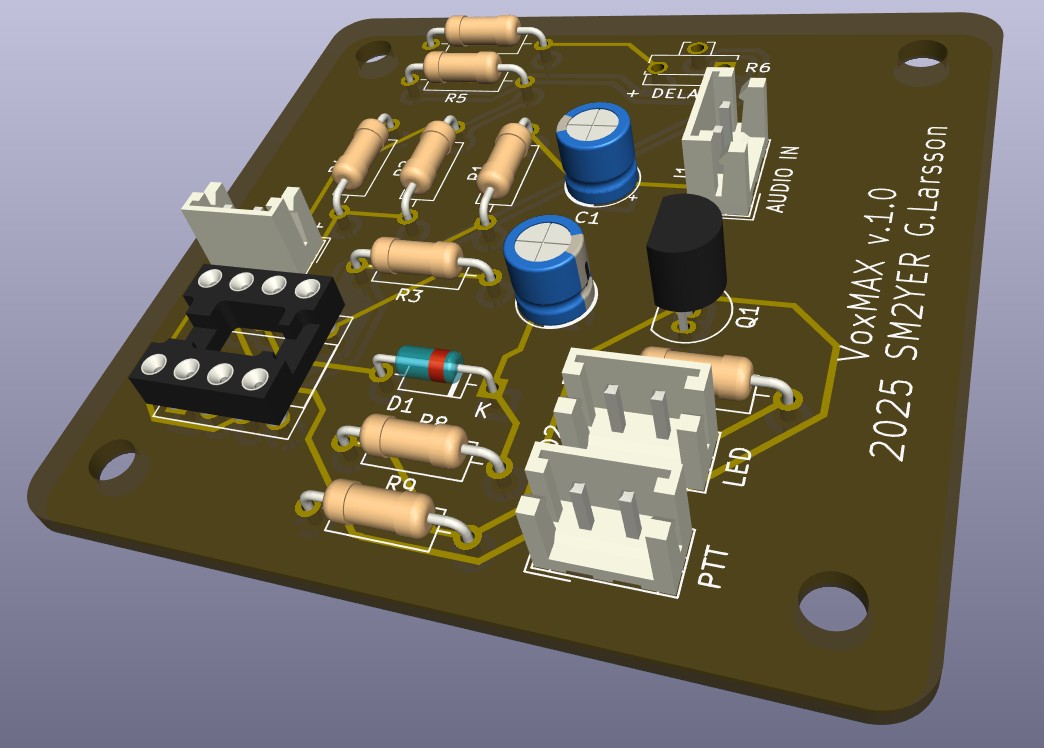

PCB 3D-Vy från KiCAD	PCB layout från KiCAD

Läs mera om VOX-PTT interface 'VoxBOX'

Dator
Använder en dator motsvarande den jag tidigare byggt ihop i en väska för portabelt bruk, med den ska man kunna köra dom flesta digitala-moder. bl.a. FT8, JS8call, Winlink2000 och SWALE.

DigiBox v.1.0

Den dator jag planerar att använda är en 'HP EliteBook 2560P' med Intel CORE i7 processor och 16Gb RAM, samt 240Gb SSD disk. OS = Windows10, kör WSJT-X, JS8call, Winlink Express med ARDOP mjukvaru-modem och PC-ALE / SWALE.

Läs mera om: DigiBox v.1.0

GoBox v.7.0 Kostnad
Sammanställer kostnader t.o.m. 2025.10.30

Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

Leverantörer:
[L1] Amatörradio / tillbehör m.m. @ Limmared.nu
[L2] Datortillbehör m.m. @ dustin.se

Länkar / Referenser:
[R1]
