  • Inledning
    Nu testar jag en YARLAND FV-34B-V. Det är en integrerad rör förstärkare med Push-Pull kopplade EL34 pentoder i utgången.

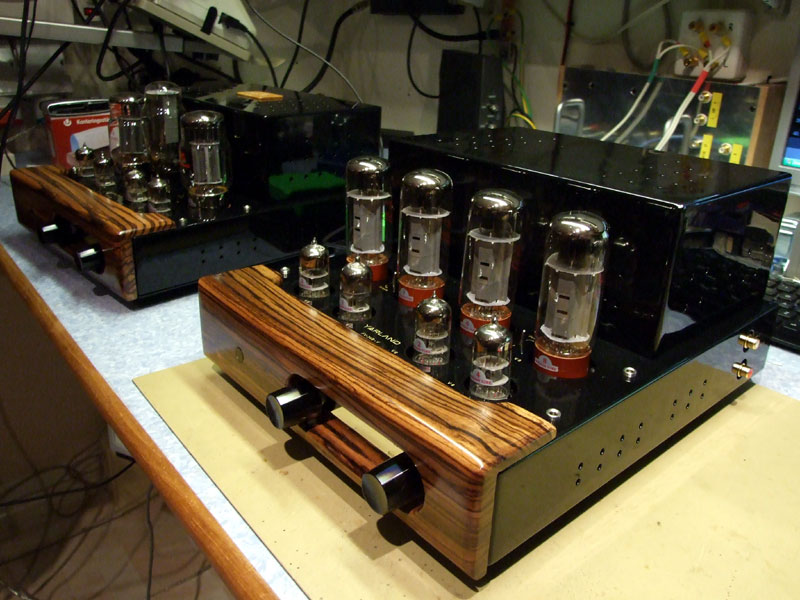

    FV-34B-V i förgrunden, FV-34A-V bakom

    Senast uppdaterat

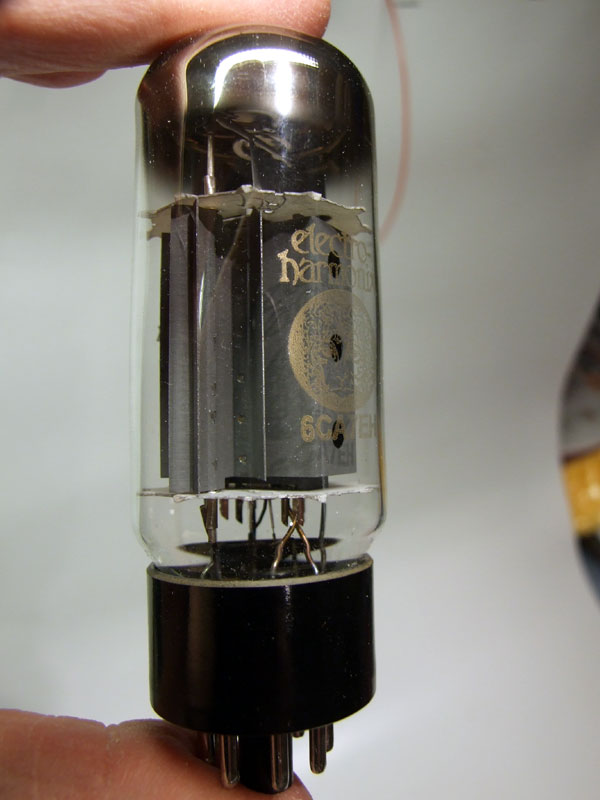

    2014.12.21 Förbereder test av några EL34 varianter, har inhandlat en MQ GENALEX GoldLion KT77 och en MQ ELECTRO HARMONIX 6CA7-EH

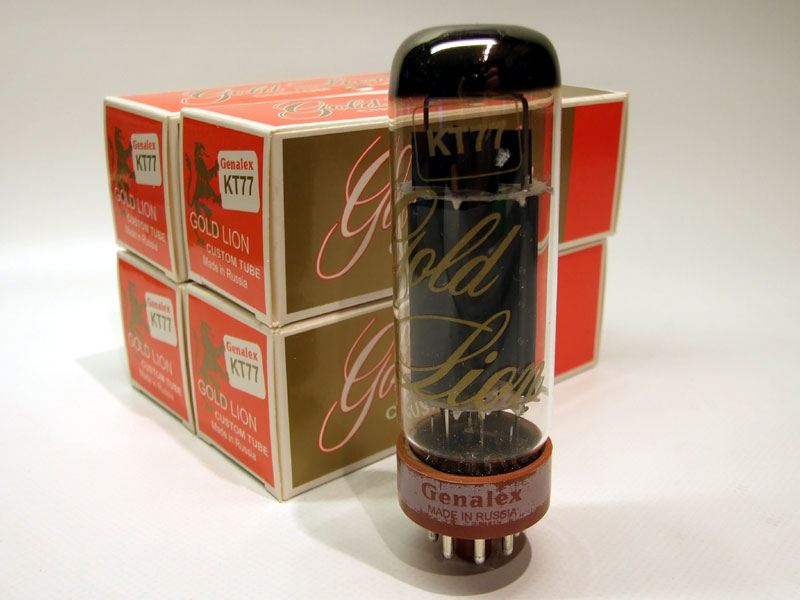

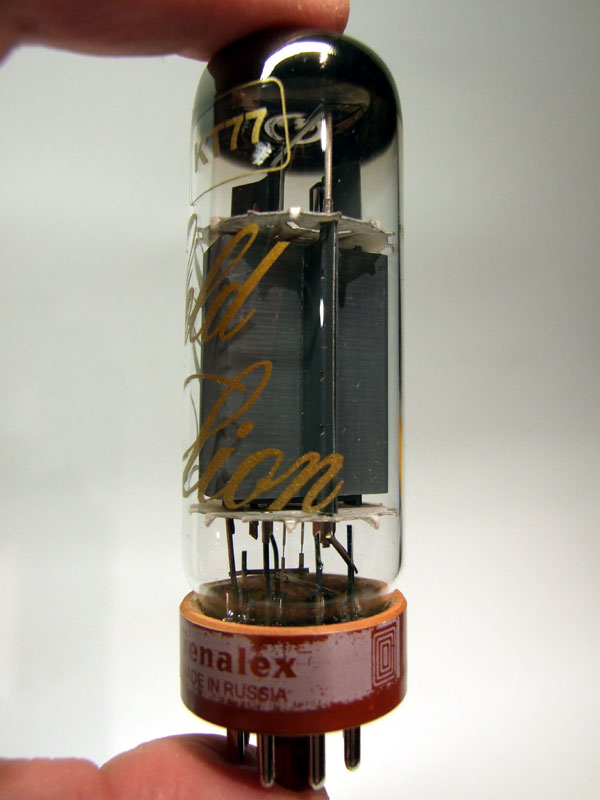

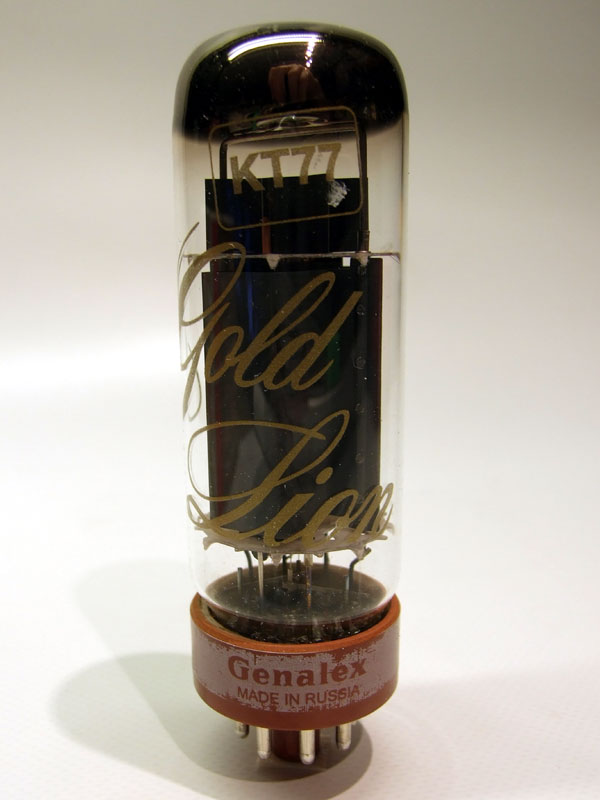

    NIB GENALEX GoldLion KT77

    Kör i övrigt med följande bestyckning / utrustning: VOSKHOD, KALUGA 6H2П i ingångssteget (V1/V2) och NOVOSIBIRSK/FOTON 6H3П-E som drivsteg / fasvändare (V3/V4)

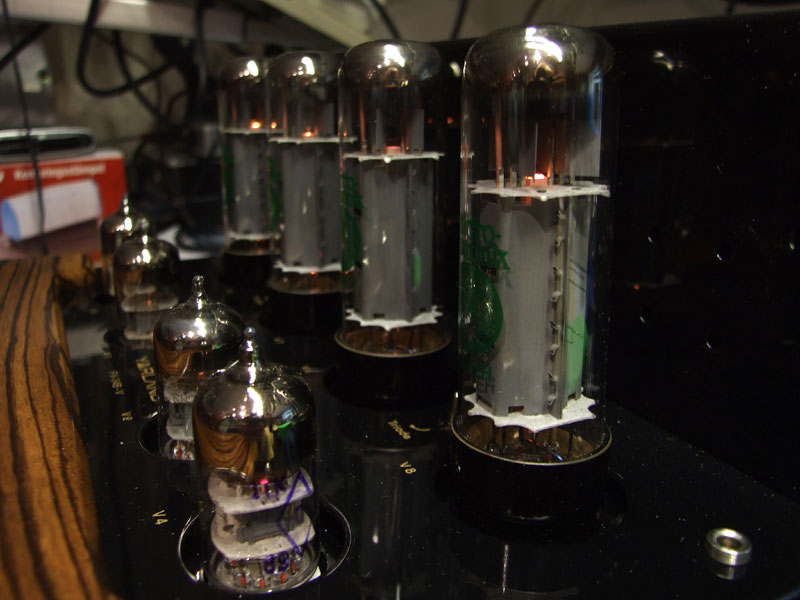

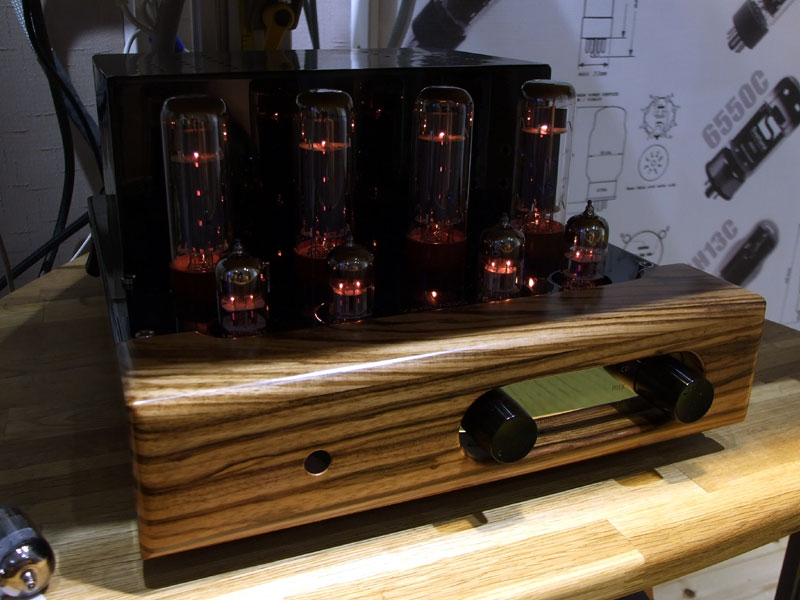

    Mmmm, rörglöd! - YARLAND / ARIAND FV-34BV

    Ett första omdöme: Basen går väldigt lågt, någorlunda detaljerad men inte direkt 'snärtig' - Mellanregistret tydligt / detaljerat och öppet - Diskanten mild (Inte skarp) och rätt i nivå i förhållande till övriga register. Upplever dock ljudet som lite återhållet, tror att GENALEX GoldLion KT77 är aningen tyngdrivet (okänsligt), innebär att valet av ingångsrör blir lite extra känsligt för att slutrören ska komma helt till sin rätt.

    Kör med VOSKHOD, KALUGA 6H2П i ingångssteget (V1/V2) och NOVOSIBIRSK/FOTON 6H3П-E som drivsteg / fasvändare, har lite svårt att se vilka drivrör som skulle kunna hjälpa upp, och ge KT77 rören lite bättre driv.

    Spelar .FLAC filer i en
    RaspberryPi / RaspiFy spelare, kopplar upp den med en 'GUSTARD X10' extern DAC, . Högtalarna är ett par ' TAGA HARMONY PLATINUM F-100 v.2' - Använder mina 'DIY 96Ω BIAS Signalkablar' och denna gång även DIY högtalarkablar 'SEVEN'

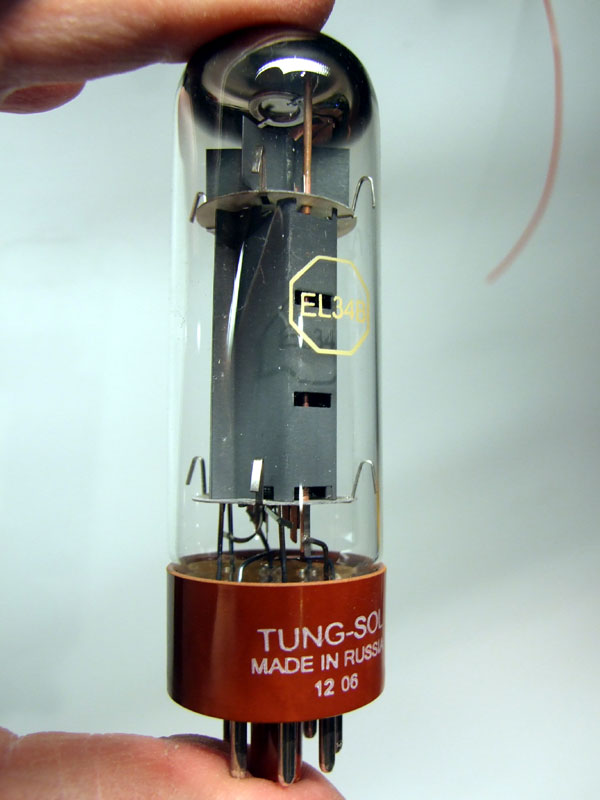

    GENALEX GoldLion KT77 / ELECTRO HARMONIX 6CA7-EH / TUNGSOL EL34B

    Har tidigare endast provat ELECTRO HARMONIX EL34-EH i just denna förstärkare, har tidigare provat en mängd olika EL-34 varianter, dom testerna ligger -->Här!

    2014.03.29 Fick hem en omgång ryska NOS elektronrör under veckan, bland annat NOS VOSKHOD, KALUGA 6H23П dubbel triod, datecode V-79 - Den ska vara väldigt nära europeiska ECC83.

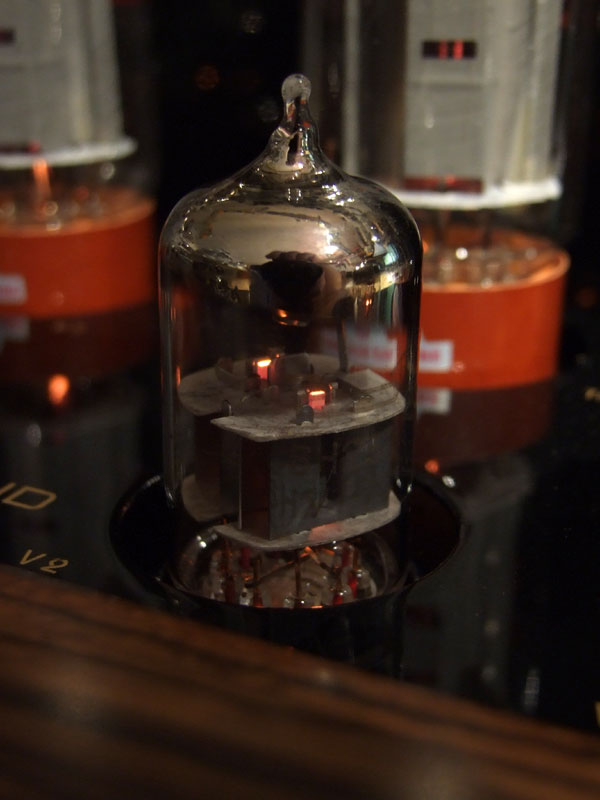

    NOS VOSKHOD, KALUGA 6H23П dubbel triod

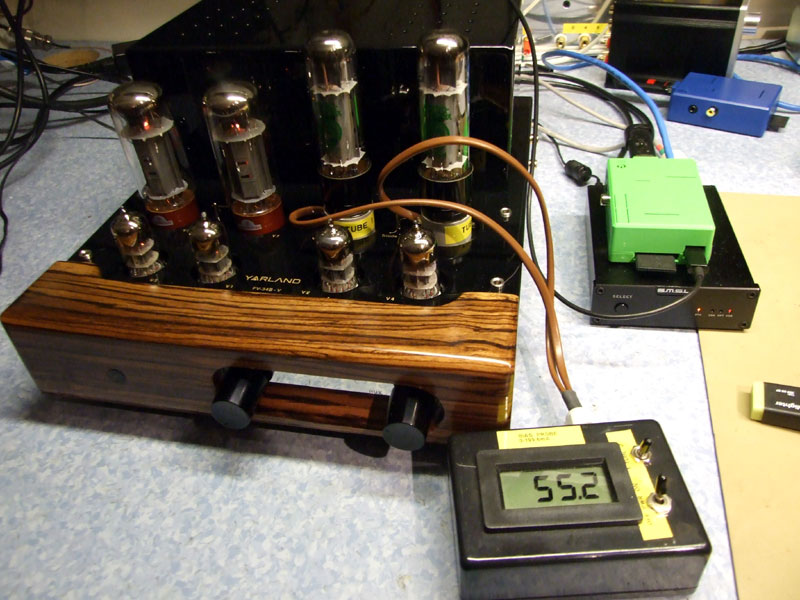

    2014.03.23 Mäter in och testar vad som ska vara en matchad quad Electro Harmonix EL34-EH, fick i alla fall ihop två matchade par som mäter tomgångs ström: 55,2/55,5 och 52,9/52,6 mA när dom sitter i förstärkaren.


    Testar EL34-EH

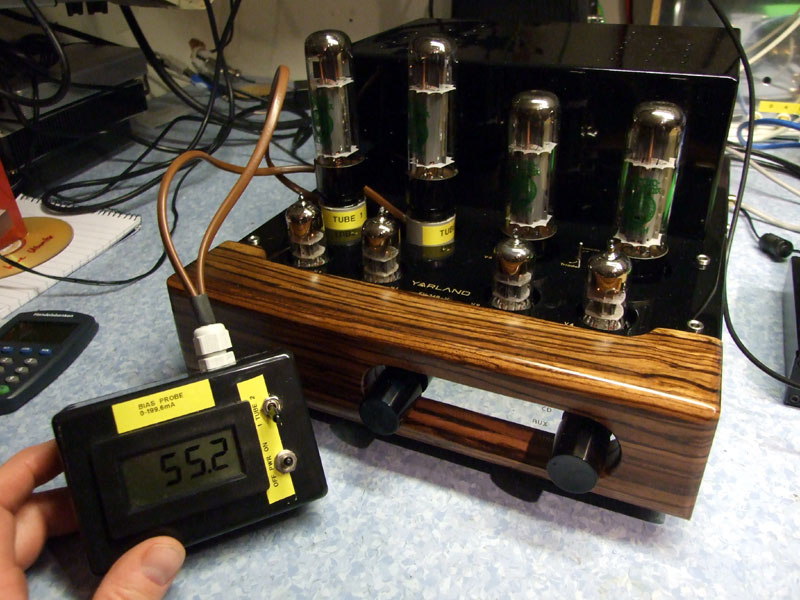

    Använder min
    DIY BIAS-Probe för att kontrollera grundströmmen i respektive rör, flyttar ihop rör med samma / nära grundström så att dessa hamnar i samma push-pull par.


    4st EL34-EH på plats

    Därmed är nu förstärkaren om bestyckad med enbart Rysk tillverkade elektronrör. 2x NOS VOSKHOD, KALUGA 6H2П i ingångssteg, 2x NOS NOVOSIBIRSK/FOTON 6H3П-E i drivsteg / fasvändare och 2x 2st NIB ELECTRO HARMONIX EL34-EH i utgångs steget.

    2014.03.23 Nu står FV-34B-V i test position, provar att köra med Ryska NOS rör i ingång och drivsteg. I ingången (V1,V2) kör jag nu med 2st VOSKHOD, KALUGA 6H2П (datecode 01-87) och i drivsteg / fasvändare (V3,V4) 2st NOVOSIBIRSK/FOTON 6H3П-E (Datecode 8908)

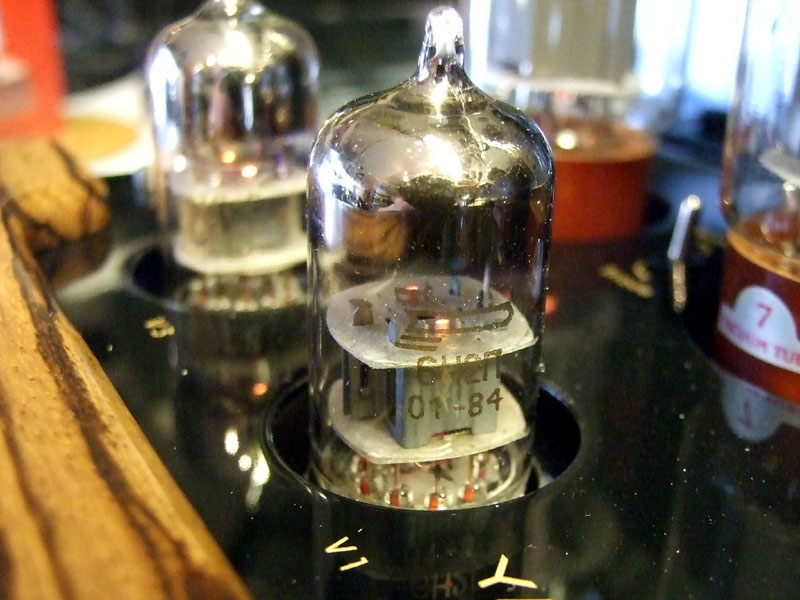

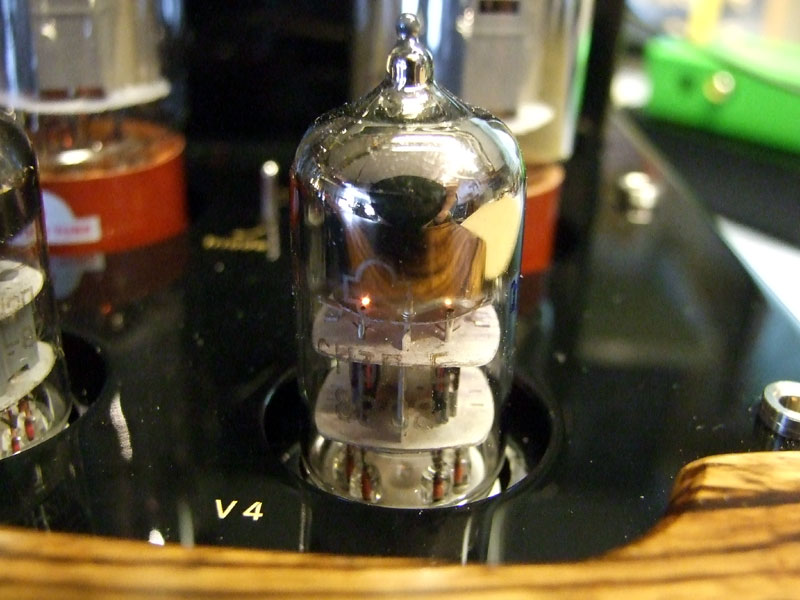

    NOVOSIBIRSK/FOTON 6H3П-E / VOSKHOD, KALUGA 6H2П

    Lysnings intryck FV-34B-V: (Med NOVOSIBIRSK/FOTON 6H3П-E / VOSKHOD, KALUGA 6H2П i ingång/drivsteg) - Detta är bland dom 'rappaste' rör förstärkare jag hört. Perfekt kontroll ända längst ner i bas registret, perfekt kontroll hela vägen! - Bred, klar och dynamisk ljudbild. Bland det bästa jag har hört hittills, jag bara MÅSTE testa med mina favorit rör 'Electro Harmonix EL34-EH' i utgången också.

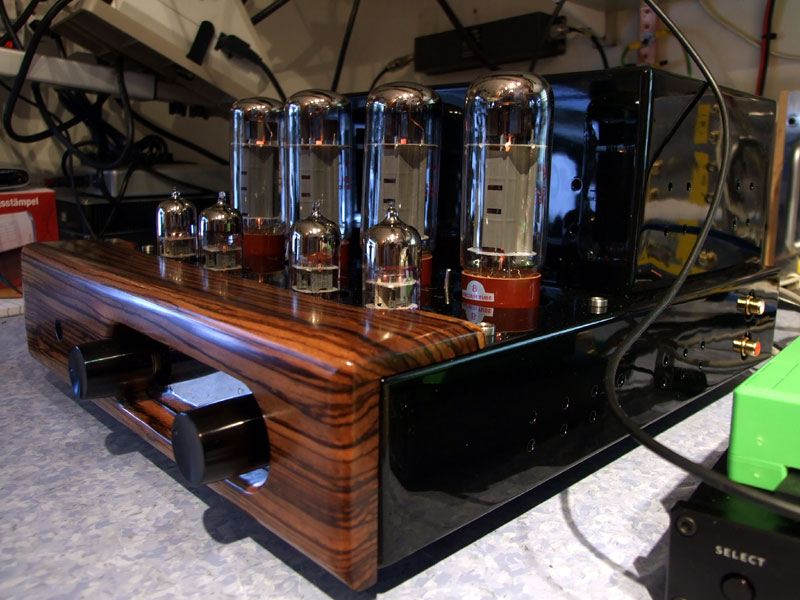

    FV-34B-V i test position

    Använder förljande utrustning: Spelar .FLAC filer från en 'RaspberryPi / RaspyFi' spelare och en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare. Använder mina vanliga halv hyffsade DIY-Kablar.


    KRISTINA TRAIN - 'DARK BLACK'
    KRISTINA TRAIN - 'DARK BLACK'
    Fastnade för den väldigt melodiösa och stämningsfulla sångerskan / låtskrivaren Kristina Train, hittade henne efter ett musiktips på webben, har lyssnat mycket på Spotify och nu även inhandlat CD'n 'DARK BLUE' (2013)

    Favorit låtar just nu är: 'Dream Of Me', 'Saturdays Are The Gratest' och 'I Wanna Live In LA' - Alla har lite 'UpBeat' och är lite 'Gladare' i grundtonen, övriga låtar är i.o.f.s lika bra men just nu kanske lite för mörka/dystra...

    Alla låtar håller väldigt jämn och bra kvalite, t.ex. 'I Wanna Live In LA' är riktigt, riktigt bra! - Rent 'Storslagen' i vissa delar och med en 80-Tals synt a'la Adolphsson & Falk i slutet, riktigt pampigt!
    Beskrivning
    Denna förstärkare är väldigt lik den ovan, ingångs steget är exakt samma med En 6N2 Dubbel triod, drivsteget / fasvändare är en 6N3 Dubbel triod per kanal. I utgångs steget sitter 2st Push-Pull kopplade EL34 Pentoder, dom lämnar ca 40WRMS (Max) per kanal i Linjärt läge och ca. 22WRMS per kanal i TRIOD kopplat läge

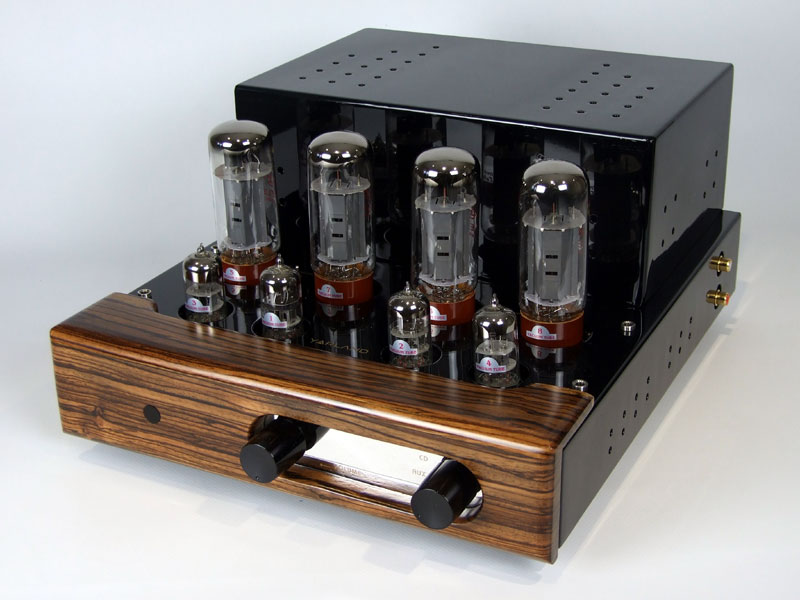

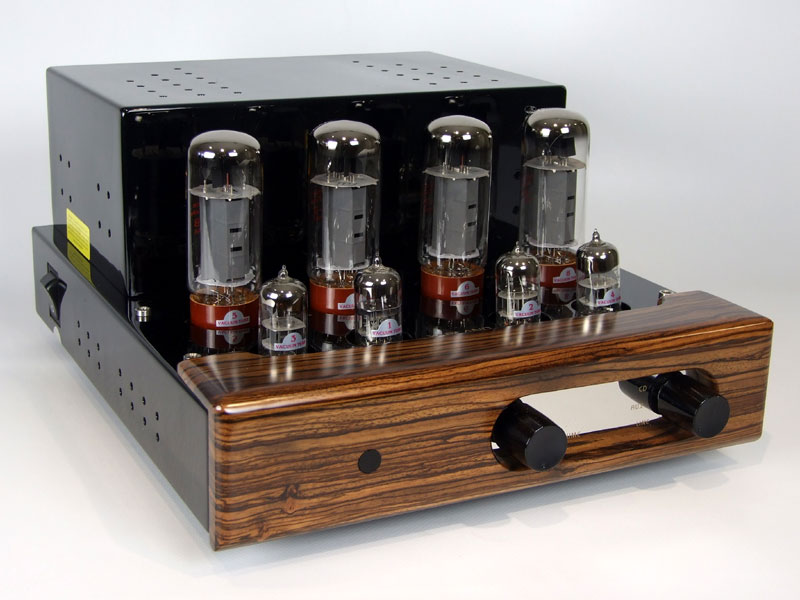

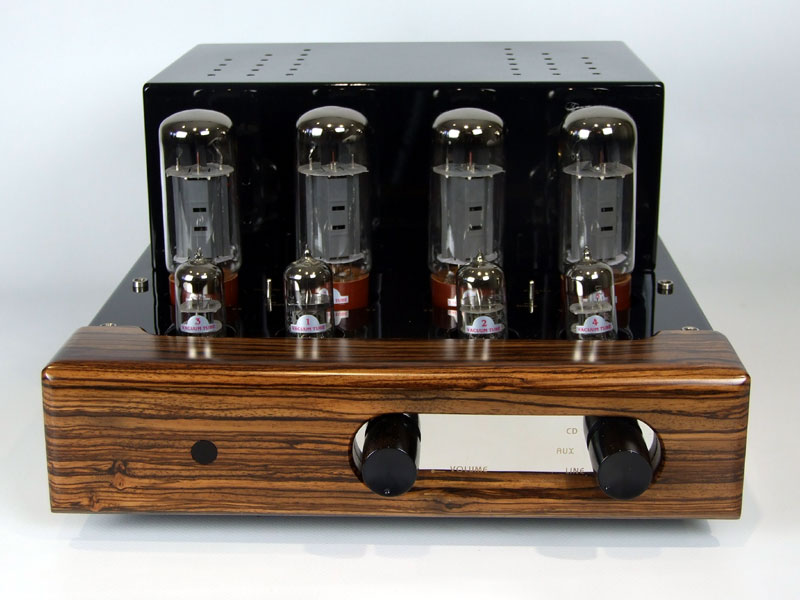

    FV-34B-V Frontpanel & reglage

    Förstärkaren är väldigt lätt att koppla in och att använda, på front panelen sitter volym kontroll och ingångsväljare med tre lägen CD-AUX-LINE. På höger sida sitter en signal utgång men LINE nivå för inspelning alt. sub-woofer.

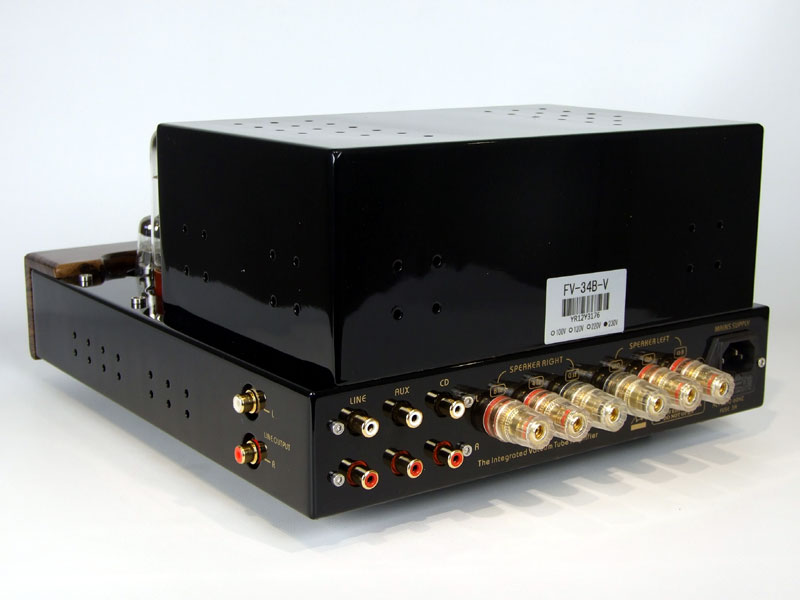

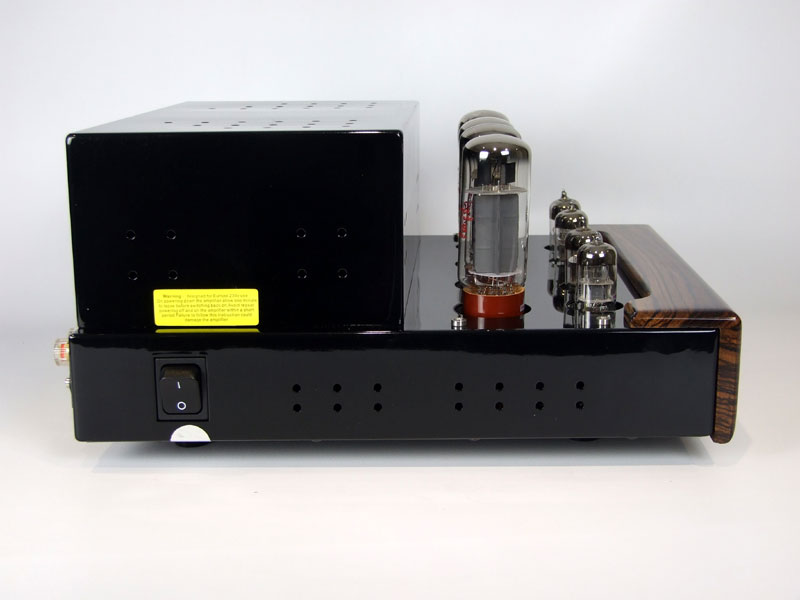

    FV-34B-V Frontpanel / Sida

    På baksidan hittar man tre 'LINE' ingångar, högtalar utgångarna och nät kabel anslutning / nätsäkring. Högtalar utgångarna är riktigt rejäla och kan ta 4mm /std. banan stift både på längden och tvären.

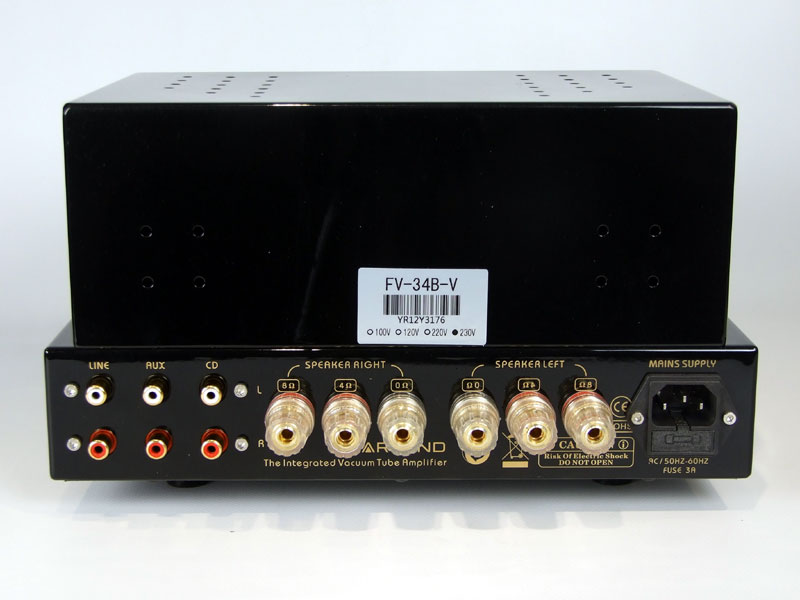

    FV-34B-V Bakpanel / In & Ut gångar

    Växling mellan 'Pentode' (Linjärt) läge och 'Triode' gör man med en lite vipp-omkopplare som sitter mellan respektive rörpar på förstärkarens ovansida.


    Sophia Zelmani - I'm the rain
    Sophia Zelmani - I'm the rain
    Det här är i mitt tycke en väldigt bra produktion. Singer/Songwriter Sophia Zelmani tillsammans med producent/gitarist Lars Halapi fyller skivan med massor av närvaro och stämning, naturligtvis så är inte alla låtar lika 'gripande'. I låten 'You Can Always Long For May' får i.a.f. jag lite gåshud av Lars Halapi's gitarr.

    Den tekniska kvaliten är på topp med mycket fin dynamik, skivan tål säkert att lyssnas på jätte mycket, där fins så mycket att upptäcka av nyanser och detaljer.

    Skillnaden i förstärkarna är främst utgångs steget,
    FV-34A-V har en 'Entaktskopplad' KT88 pentod per kanal i utgången (Single-End), medans FV-34B-V har två 'Push-Pull' kopplade EL34 pentoder i vardera kanal.

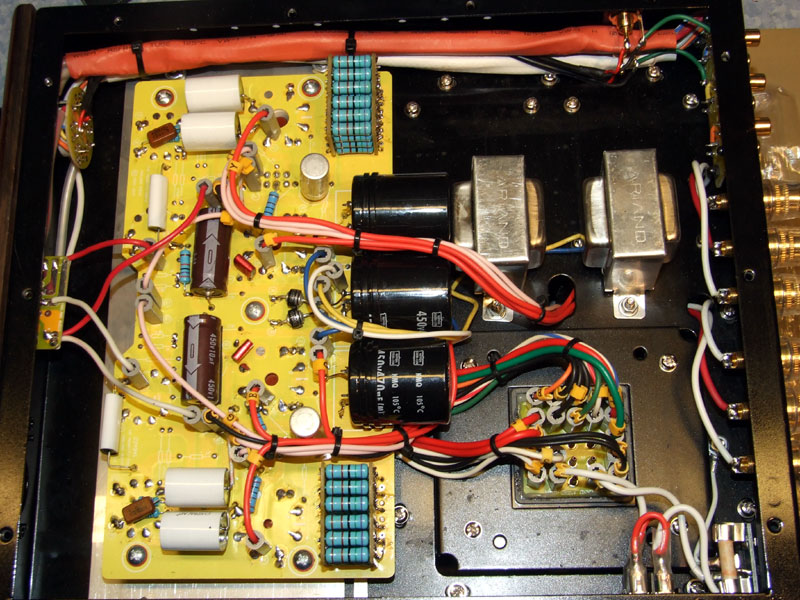

    FV-34B-V invändigt

    Båda förstärkarna är mycket välbyggda med kraftigt, svart lackerat stål chassi. Invändigt är det också välbyggt. Ett kretskort för förstärkar delen, ett för ingångs kontakterna och var sitt för volym kontroll och ingångsväljare.

    Ingång och drivsteg är exakt samma i båda förstärkarna, 2x 6N2 dubbel trioder i ingångs steget och 2x 6N3 i fasvänade / drivsteg.

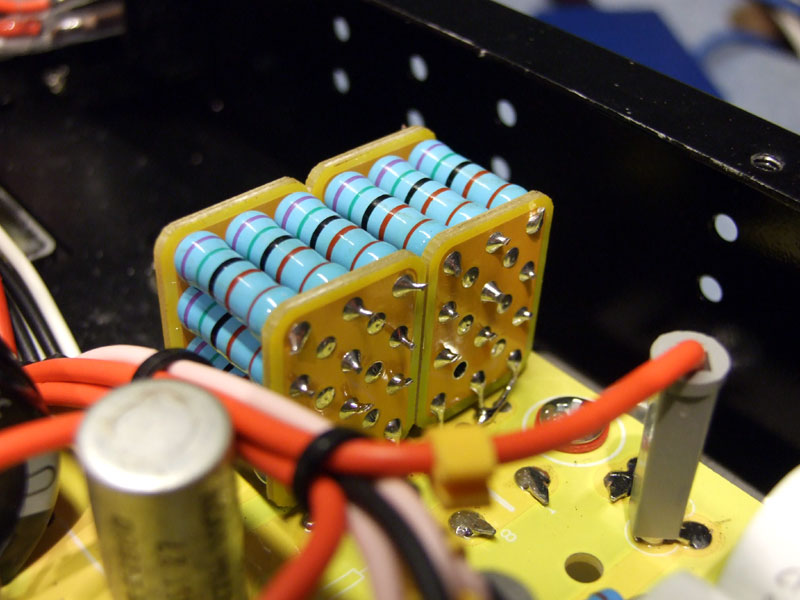

    FV-34B-V katod motstånd / Anslutningar på kretskort

    FV-34B-V har 2st Push-Pull kopplade EL34 pentoder i utgången. Dessa körs med 'Fix-BIAS', vilket i sin tur kräver minst matchade par i respektive kanal. På katod, på utgångsrören sitter ett 'Precisions' motstånd (12x 5% parralellt).

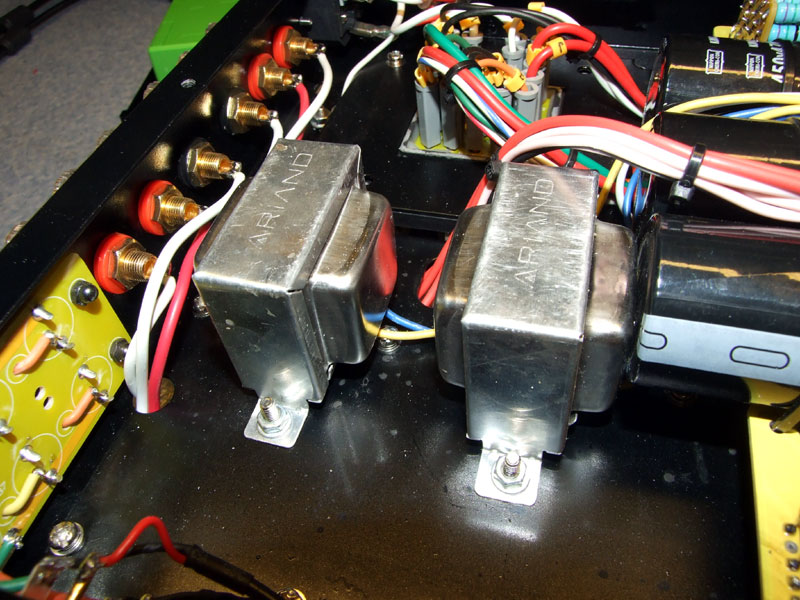

    'CHIRMCAP' kondensatorer / Choke spolar för B' filtrering

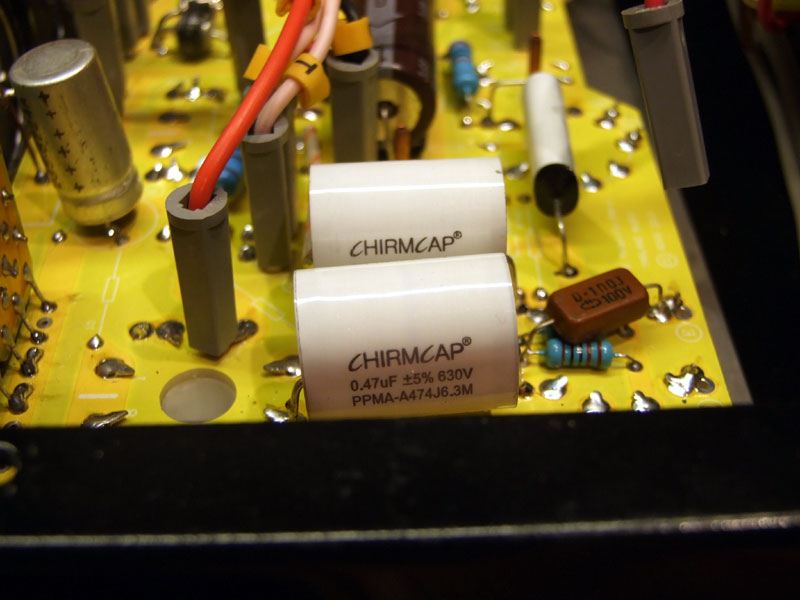

    Invändigt hittar man även bl.a. 'Audio-Grade' signal / Blocking kondensatorer av det Kinesiska fabrikatet 'CHIRMCAP', dom ska enl. uppgift motsvara ClarityCAP PWA, kommer att jämföra / prova detta a.s.a.p. Man använder även 2st rejäla chokar i filtreringen för B+ spänningen.

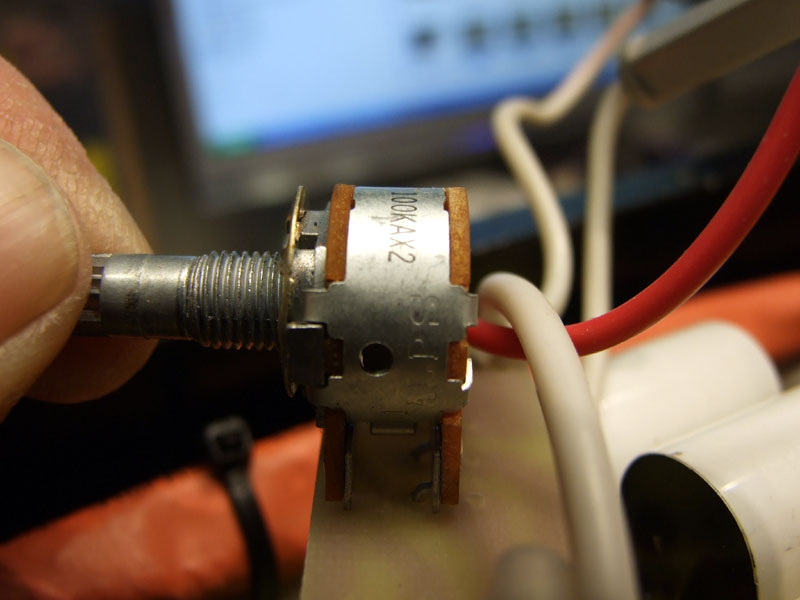

    FV-34B-V ovansida förstärkar kort/ ALPS volym potentiometer

    Tekniska data för YARLAND FV-34B-V (Push-Pull)
    ===================================================
    Utgångs / Effekt rör ........................... 2x 2st EL34B (Push-Pull)
    Ingångs / Drivrör .............................. 2x 6N3 + 2x 6N2
    Frekvens bandbredd ............................. 20Hz-20kHz +/-1dB
    Max kontinuerlig effekt vid 4-8 ohm last ....... 40w (Max LINJÄRT Läge)
    Utgångs impedans (Last) ........................ 10Kohm
    Signal / Brus förhållande / SNR ................ 89dB
    Ingångs impedans @ 1kHz ........................ 100k
    Ingångar Cd / Aux / Line ....................... Normalt 300mV
    Utgång LINE .................................... Normalt 300mV
    Effekt förbrukning ............................. 320VA
    Nätspänning .................................... 230V/AC/50Hz
    Storlek ........................................ (B)280mm x (D)320mm x (H)170mm
    Vikt ........................................... 17kgs
    ===================================================


    Några noteringar Plus :-)
  • Mycket bra ljud!
  • Bra pris!
  • Enkel att använda!
  • Enkelt att byta elektronrör, ingen BIAS justering!
  • Enkelt uppbyggd med standard komponenter!

    Några noteringar Minus :-(
  • Skydd över dom varma rören är inte standard!
  • Går ganska varmt!
  • Luktar lite konstigt**
  • man måste ha matchade slutrör då BIAS inte kan justeras!

    ** I alla fall när den är ny, lukten går nog bort med tiden...

    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] www.webb-butiken.com

    Länkar / Referenser:
    [R1]
    www.yarland.com
    [R2] www.yarland.se
    [R3] Manual för FV-34A-V (Single-End)i .pdf format
    [R3] Manual för FV-34B-V (Push-Pull)i 3.2Mb .pdf format
