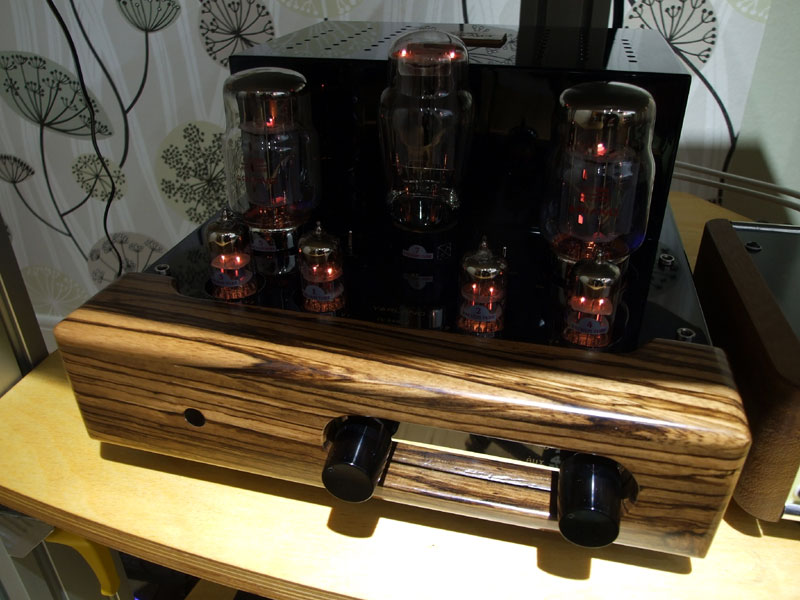

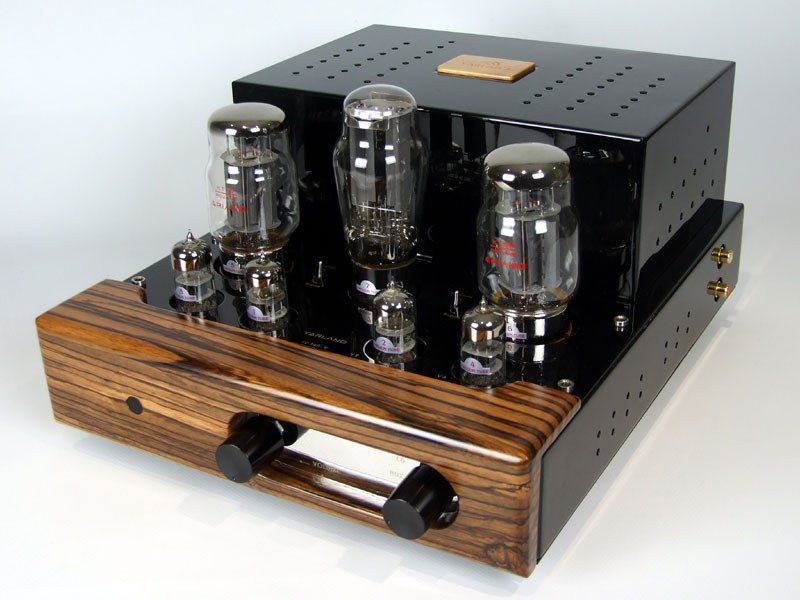

INDEX Senast uppdaterat 2014.03.23 Har ny lyssnat på FV-34A-V förstärkaren ett par dagar, Single-End förstärkaren med sin varma och inbjudande spelstil är klart 'vanebildande' - Personligen har jag nu suttit fast i 'Single-End Träsket' en längre tid. ![]() FV-34A-V i test position Börjar med att provlyssna på FV-34A-V / Single-End förstärkaren, använder .FLAC filer från en 'RaspberryPi / RaspyFi' spelare och en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare. Använder mina vanliga halv hyffsade DIY-Kablar. Lysnings intryck FV-34A-V: Förstärkare är väldigt tyst när ingen signal ligger på, i praktiken HELT brus / brumfri. Ljudbilden är varm och behaglig, riktigt lättlyssnad. Går väldigt lågt i basen med klart och detaljerat mellanregister / diskant. Öppen och bred ljudbild. ![]() Edda Magnason på RaspiFy spelaren Sällan har jag hört 'StåBasen' i 'Sakta vi gå genom stan' med Edda Magnason så nära, så djupt rullande, samtidigt 'swichar' visparna på symbalen tydligare än någonsin.

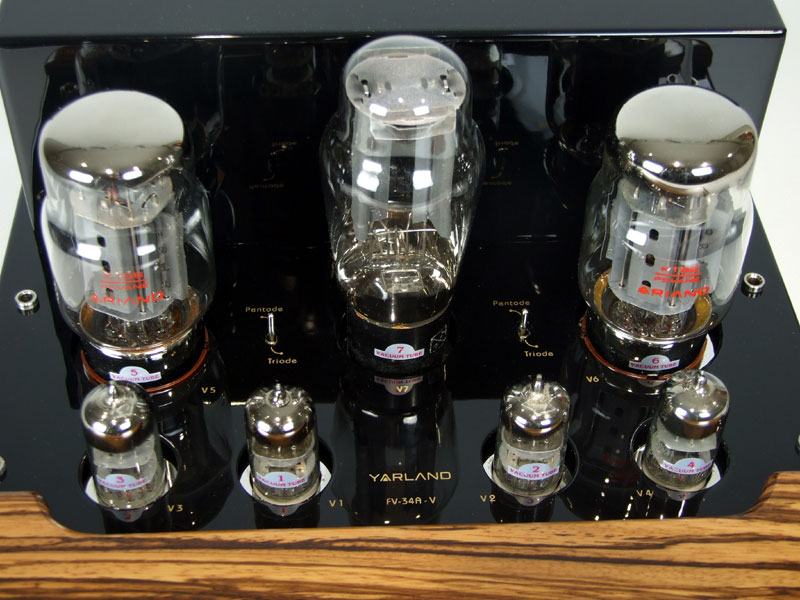

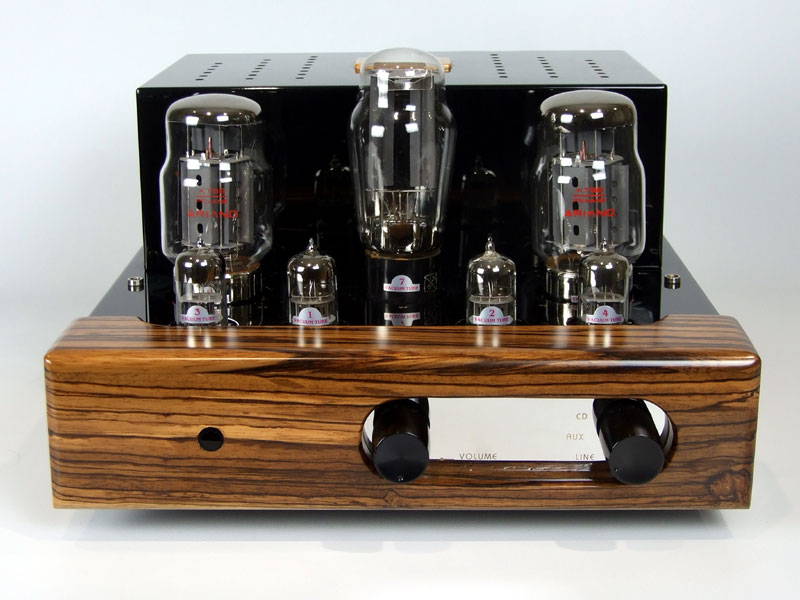

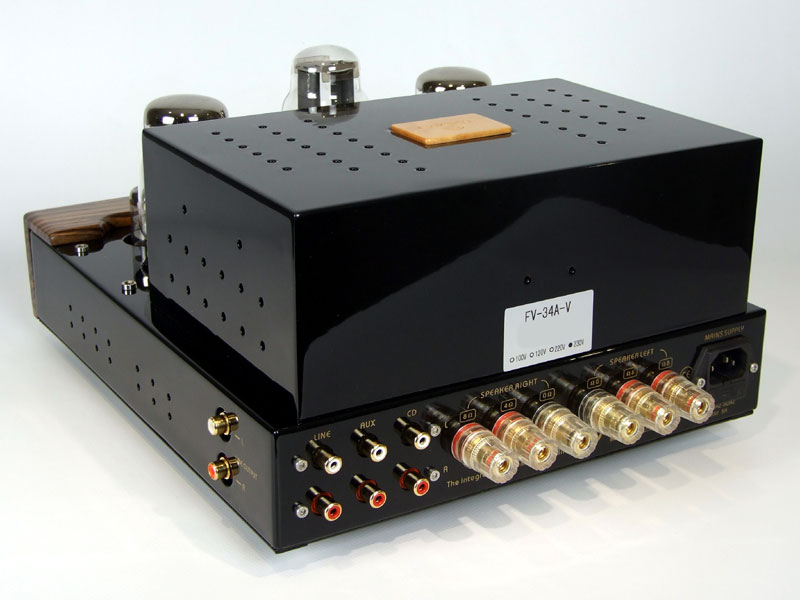

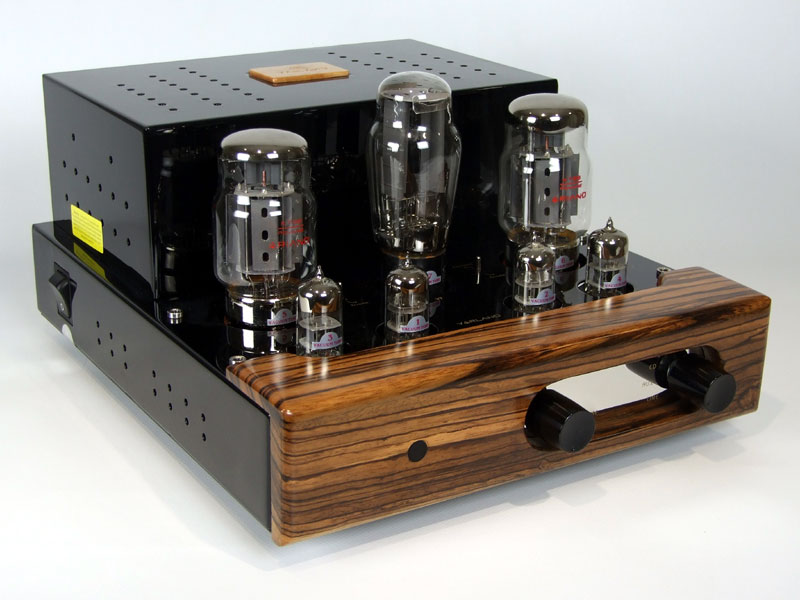

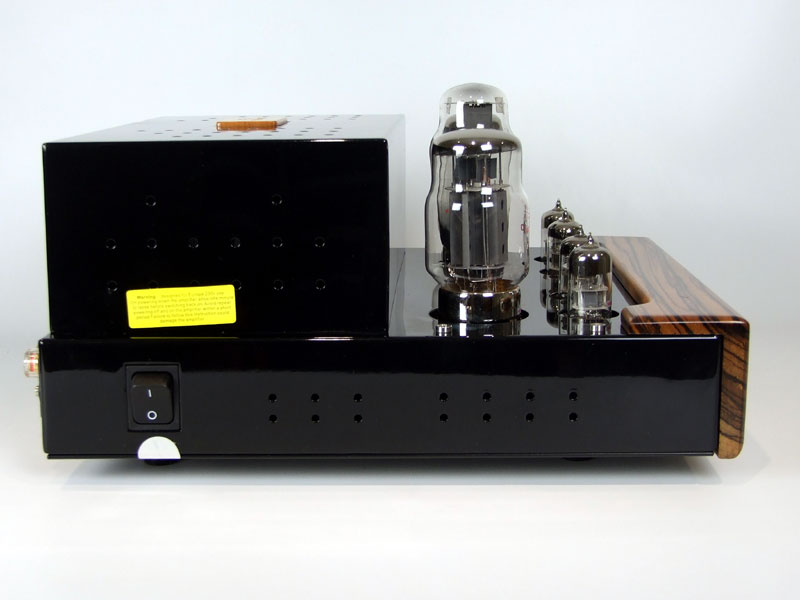

Beskrivning YARLAND FV-34B-V har en 'entaktskopplad' (Singel-End) Pentod KT88 i utgångs steget, den lämnar ca. 15WRMS (Max) per kanal i Linjärt läge och ca. 8W per kanal i TRIOD kopplat läge. I ingångs steget sitter En 6N2 Dubbel triod, drivsteget är en 6N3 Dubbel triod per kanal. ![]() ![]() FV-34A-V Front & sida / Front Förstärkaren är väldigt lätt att koppla in och att använda, på front panelen sitter volym kontroll och ingångsväljare med tre lägen CD-AUX-LINE. På höger sida sitter en signal utgång men LINE nivå för inspelning alt. sub-woofer. ![]() ![]() FV-34A-V Sida / Bak panel På baksidan hittar man tre 'LINE' ingångar, högtalar utgångarna och nät kabel anslutning / nätsäkring. Högtalar utgångarna är riktigt rejäla och kan ta 4mm /std. banan stift både på längden och tvären. ![]() ![]() FV-34A-V Front / Ovansida med 'Pentode' - 'Triode' omkopplare Växling mellan 'Pentode' (Linjärt) läge och 'Triode' gör man med en lite vipp-omkopplare som sitter mellan respektive rörpar på förstärkarens ovansida.

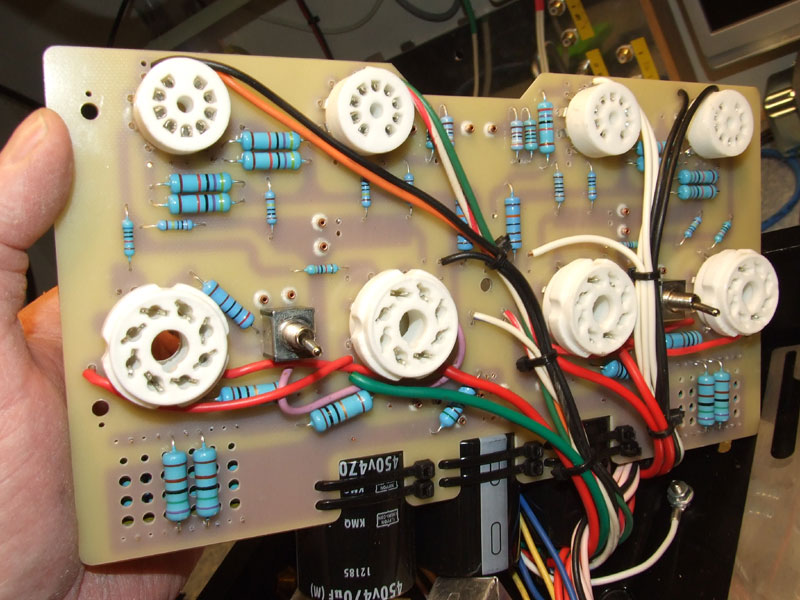

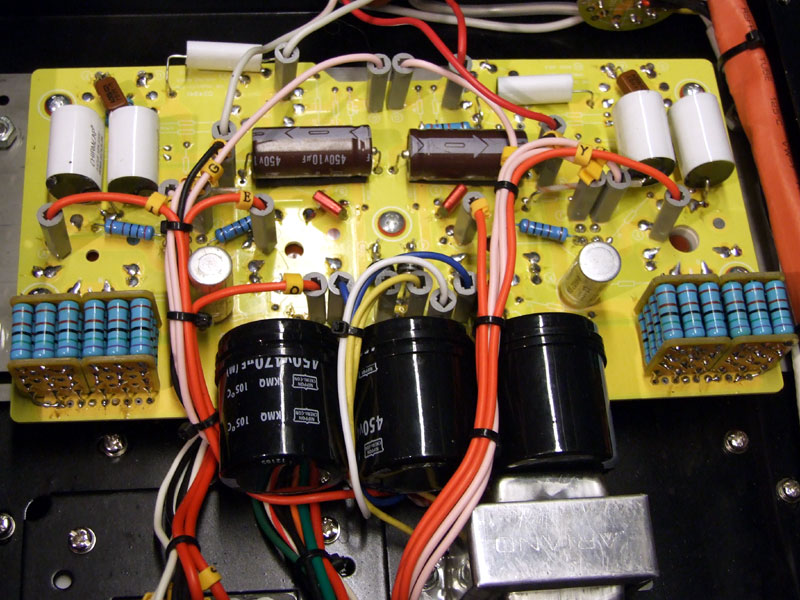

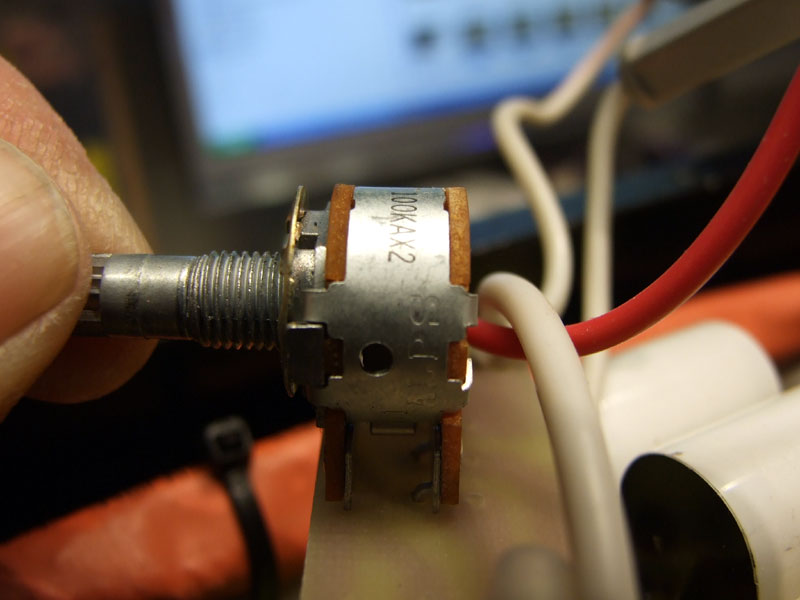

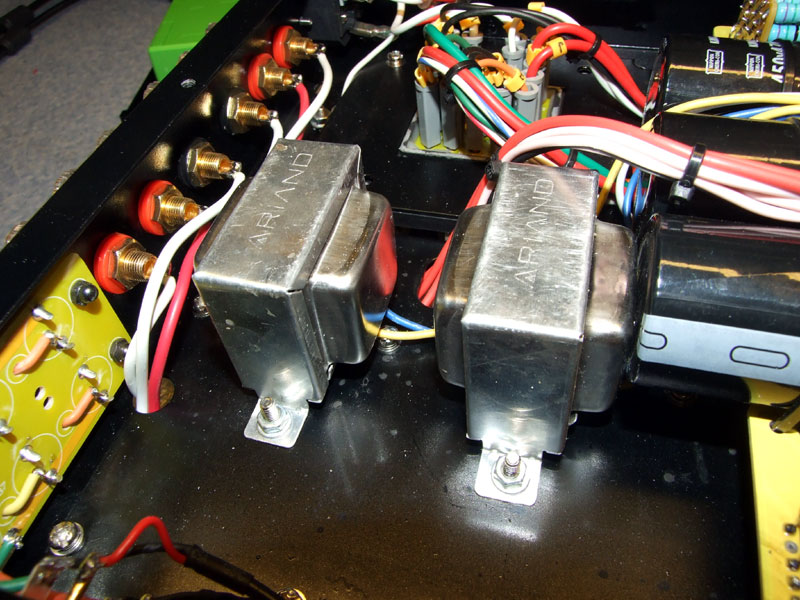

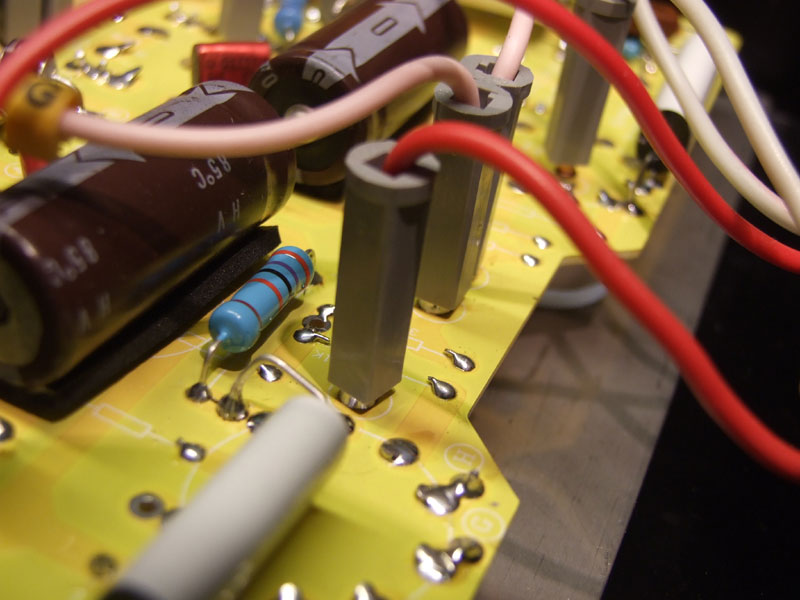

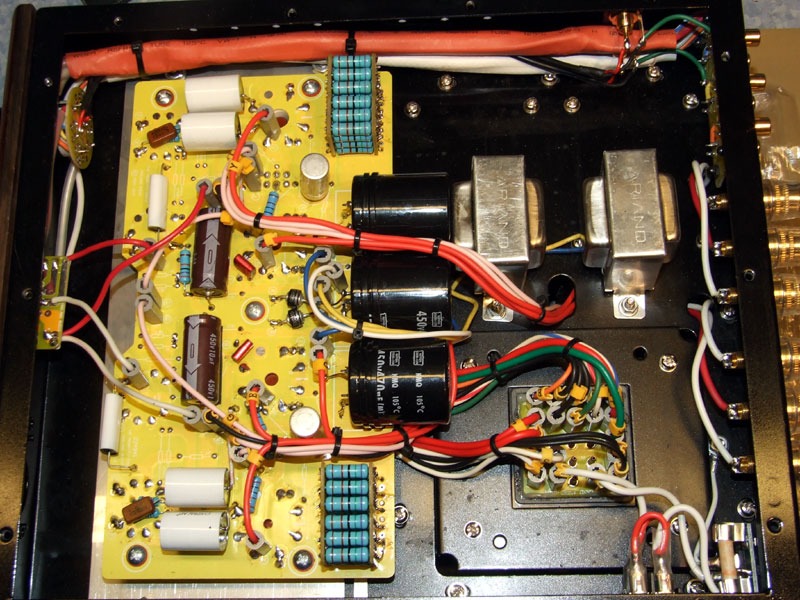

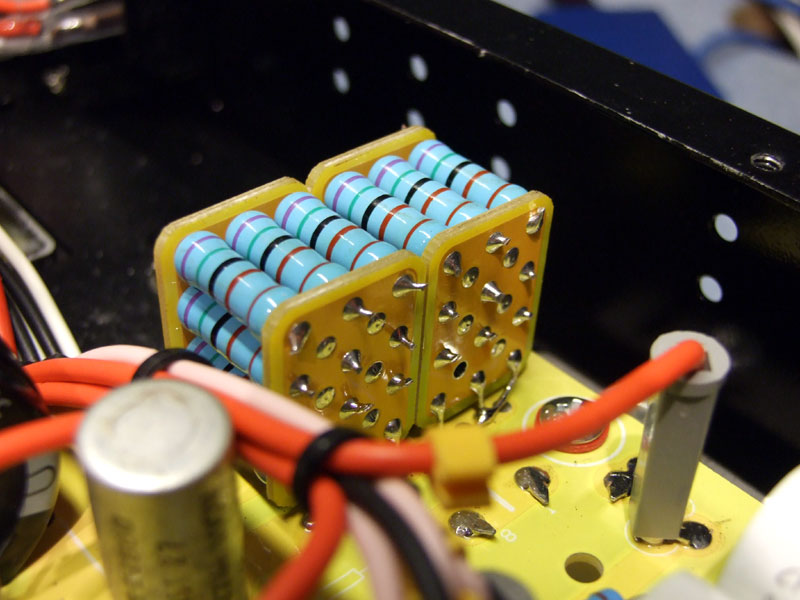

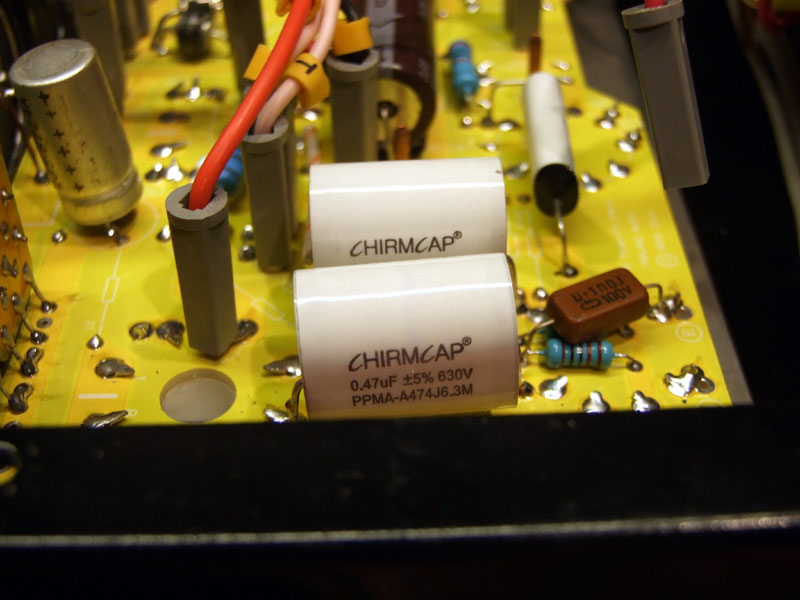

Skillnaden i förstärkarna är främst utgångs steget, FV-34A-V har en 'Entaktskopplad' KT88 pentod per kanal i utgången (Single-End), medan FV-34B-V har två 'Push-Pull' kopplade EL34 pentoder i vardera kanal. NOTERA! Bilderna invändigt visar VF-34B-V. ![]() ![]() FV-34B-V invändigt Båda förstärkarna är mycket välbyggda med kraftigt, svart lackerat stål chassi. Invändigt är det också välbyggt. Ett kretskort för förstärkar delen, ett för ingångs kontakterna och var sitt för volym kontroll och ingångsväljare. Ingång och drivsteg är exakt samma i båda förstärkarna, 2x 6N2 dubbel trioder i ingångs steget och 2x 6N3 i fasvänade / drivsteg. ![]() ![]() FV-34B-V katod motstånd / Anslutningar på kretskort FV-34B-V har 2st Push-Pull kopplade EL34 pentoder i utgången. Dessa körs med 'Fix-BIAS', vilket i sin tur kräver minst matchade par i respektive kanal. På katod, på utgångsrören sitter ett 'Precisions' motstånd (12x 5% parralellt). ![]() ![]() 'CHIRMCAP' kondensatorer / Choke spolar för B' filtrering Invändigt hittar man även bl.a. 'Audio-Grade' signal / Blocking kondensatorer av det Kinesiska fabrikatet 'CHIRMCAP', dom ska enl. uppgift motsvara ClarityCAP PWA, kommer att jämföra / prova detta a.s.a.p. Man använder även 2st rejäla chokar i filtreringen för B+ spänningen. ![]() ![]() FV-34B-V ovansida förstärkar kort/ ALPS volym potentiometer Några noteringar Plus :-) Några noteringar Minus :-( ** I alla fall när den är ny, lukten går nog bort med tiden...
Länkar / Leverantörer / Referenser Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. Leverantörer: [L1] www.webb-butiken.com Länkar / Referenser: [R1] www.yarland.com [R2] www.yarland.se [R3] Manual för FV-34A-V (Single-End)i .pdf format [R3] Manual för FV-34B-V (Push-Pull)i 3.2Mb .pdf format 'Disclaimer' The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners. Notera! Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör. Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan. ![]() ![]() ©2010 SM2YER Goran |
