RIAA Försteg VELLEMAN K2573 DIY / Byggsats + modifieringar |
|
INDEX
Senast uppdaterat
2014.01.01 Prov spelar VELLEMAN RIAA steget just nu, upplever ljudet som väldigt korrekt och 'luftigt', saknar dock lite 'Svärta' jämfört med t.ex. YAQIN MS-12B.
VELLEMAN RIAA steget är mycket tyst, absolut tyst när ingen signal ligger på! - Ljudet är luftigt / lätt och öppet med bra och bred stereo bild. Saknar lite 'tyngd' i botten av registret.
|
2013.12.30 Testar och mäter på YAQIN MS-11B RIAA försteg, gör även en liten jämförelse. Kommer även att mäta lite på YAQIN MS-12B a.s.a.p
VELLEMAN K2573 v.s. YAQIN MS-11B och YAQIN MS-12B
Tog nu även fram en Logaritmisk kurva, ska jämföra denna med norm kurvan enl. Wikipedia.org[R3]

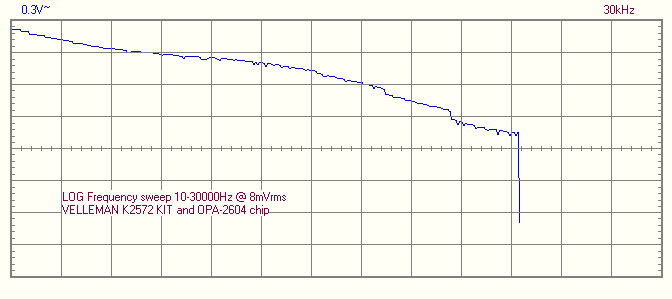

Logaritmisk korrigeringskurva
2013.12.30 Körde även upp en 'PLAY' kurva från 10Hz upp till 30KHz, en 'RECORD' kurva är inverterad (Motsatsen) denna. Kurvan är linjär. (Borde vara logaritmisk)

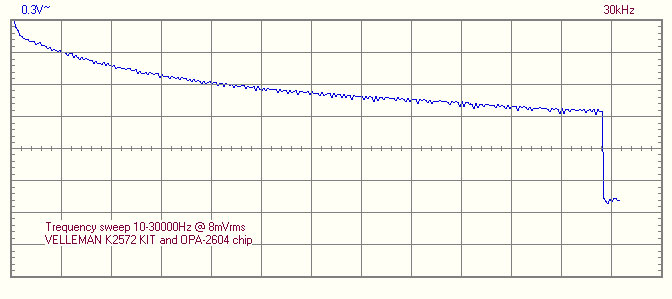

Korrigeringskurva
Provar även att mäta distortion, vid 24mV (847mV/34) in kan jag mäta upp 0,02% distortion (THD) @ 1000Hz - Under 15mV är distortionen > 0,0005% (Kan inte mäta den)

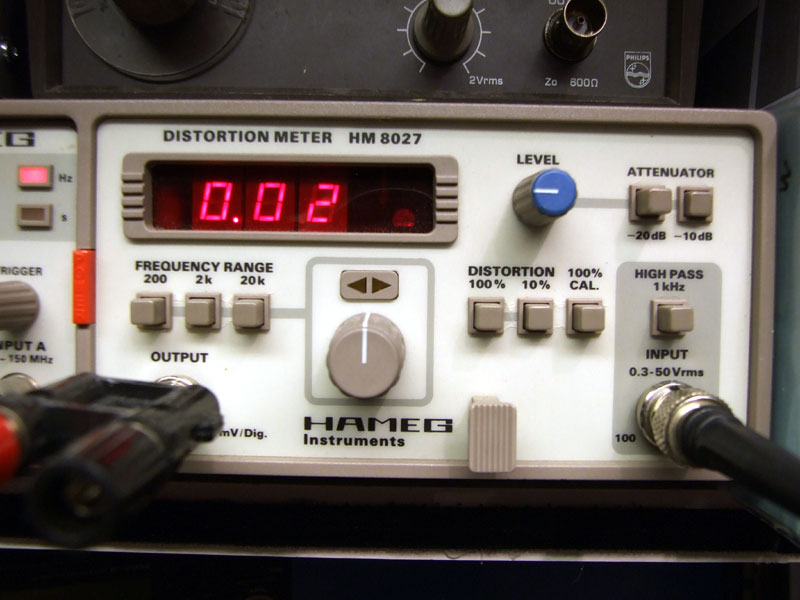

Distortion @ 23mV in = 0,02% THD
2013.12.29 Provar att mäta lite på RIAA steget, tillverkar en spänningsdelare för att kunna använda våran DIY Låg distortions generator - Spänningsdelaren består av två 1/4W kol motstånd, 100KΩ och 1KΩ - Signal generatorn ger som lägst ca. 250mV vilket då borde resultera i ca. 2,5mV i RIAA steget om allt går som tänkt...

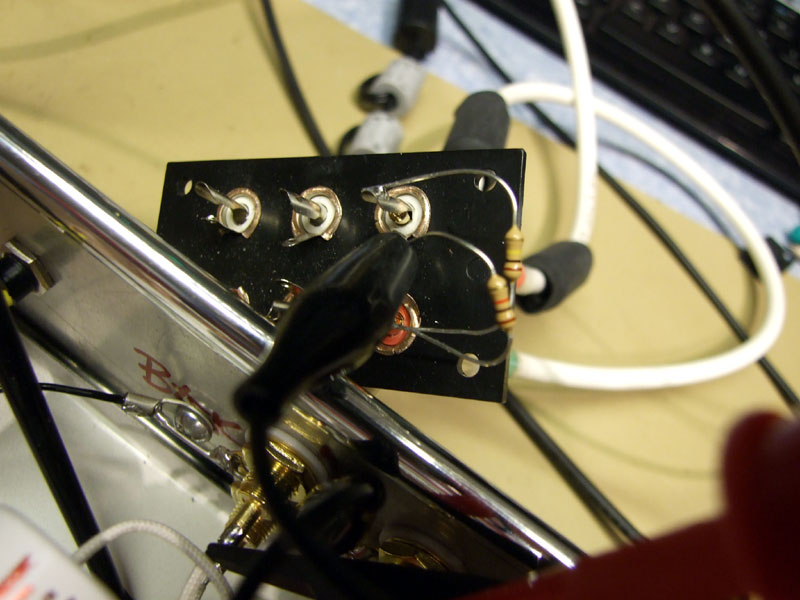

Spänningsdelare / prov uppkoppling
När jag prov mäter över spänningsdelaren får jag ut 6,96v över 1KΩ motståndet vid 244mV över hela spänningsdelaren, det ger att spänningsdelaren dämpar 34:1 - Provar att öka insignalen för att kontrollera ev. klippning, kan öka insignalen till över 20mV utan att OPA-2604 kretsen börjar att klippa, har då över 800mV ut.

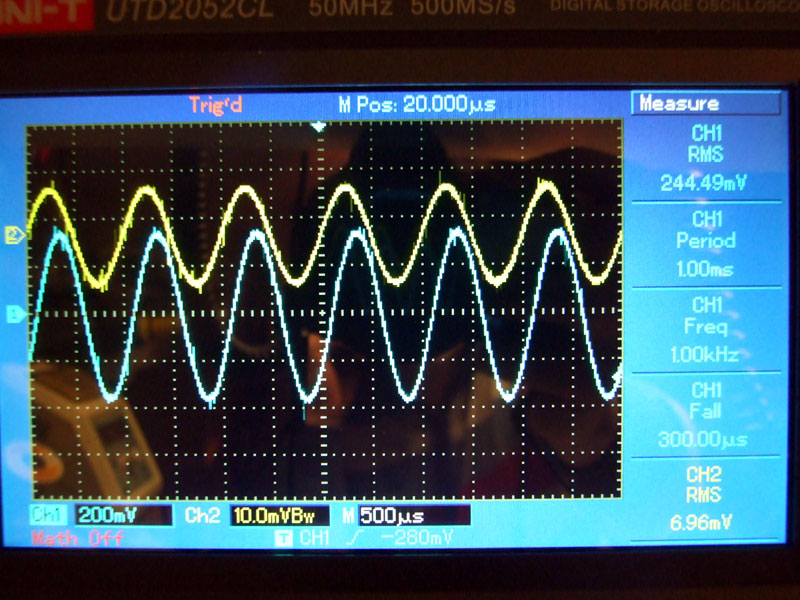

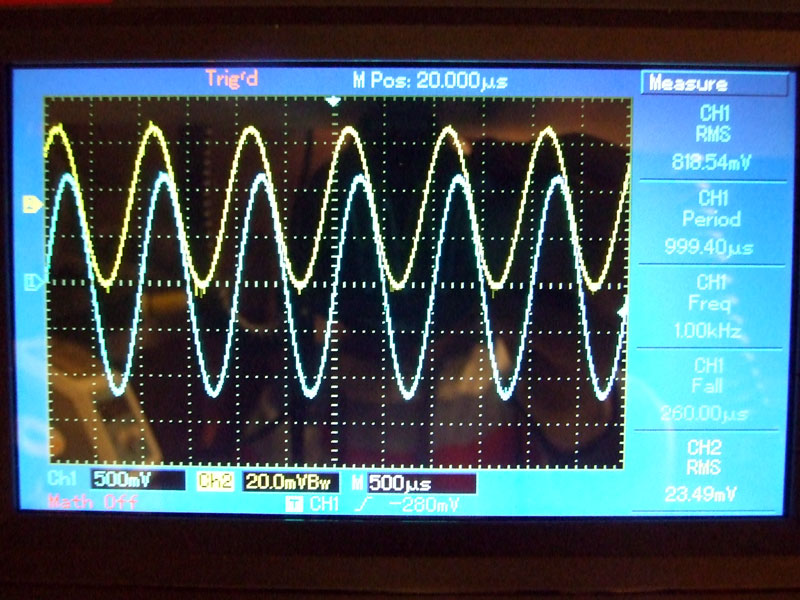

244mV in = 6,96mV Ut = Ratio 34:1 / Förstärkning i RIAA steg, 818,5mV UT vid 23,5mv IN
2013.12.28 Kopplar upp RIAA steget för en första test / provlyssning. Kör med batteri drift, använder 2st begagnade UPS batterier.
Det färdiga RIAA steget 'In Action' för första gången
Har tillverkat nytt kablage som jag avsäkrar med 2st 3A bilsäkringar, har placerat säkringarna så nära anslutnings polerna som möjligt. På den 'första' kabeln säkrade jag bara av plus polen och fick lite korttis (Notera dom brun/svarta märkena på batterierna och väggen)

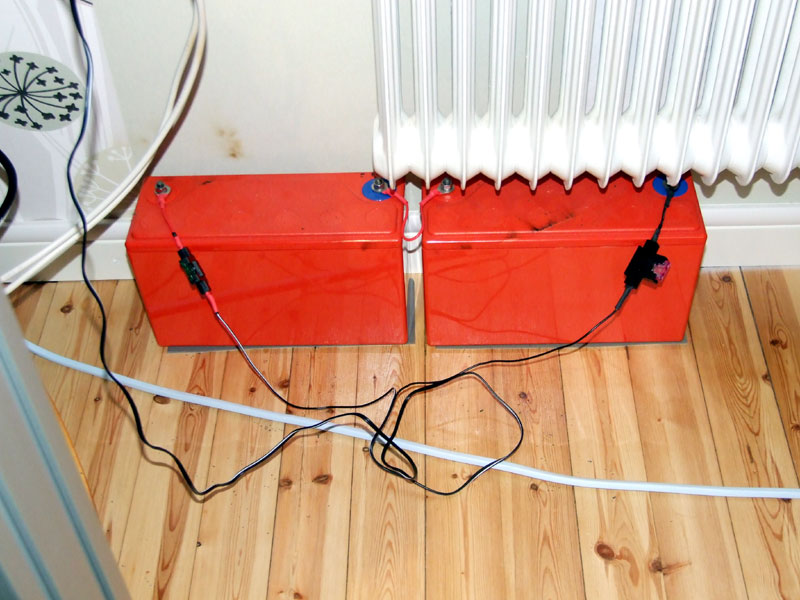

Batteri drift för RIAA steget
Övrig utrustning: Integrerad rör-förstärkare 'YAQIN MS-20L' med 2x4 Voskhod, Kaluga 6Ж1П-EB GOLD, 2x2 MULLARD EL34 - Skivspelare 'PRO-JECT RPM 1.3 Genie ' med Pickup 'Ortofon M2 RED' - Golvhögtalare 'DYNAVOICE Challenger M85 EX v3' - Lyssnar även med Sennheiser HD-598 hörlurar - Nätfilter 'BADA LB-5600' - DIY signal kablar med polarisering av Dielectrum - DIY högtalar kabel 'SEVEN'

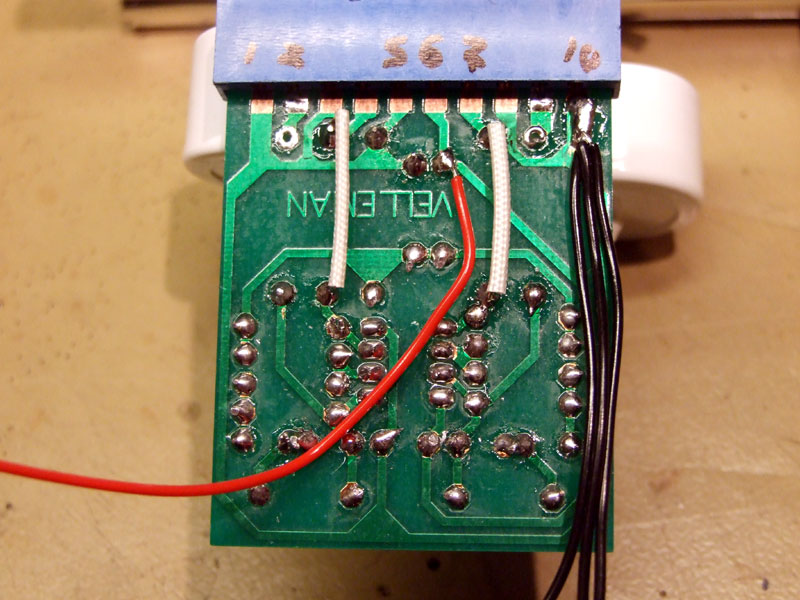

Färdig kopplad ovansida / undersida
Löder in alla anslutningar direkt på kretskortet för att slippa ev. glapp i kantkontakten, den blå kantkontakten används nu endast för att hålla kortet på plats. Använder även två små gummi fötter och lite dubbel häftande tape för att fästa kortet i botten på lådan.

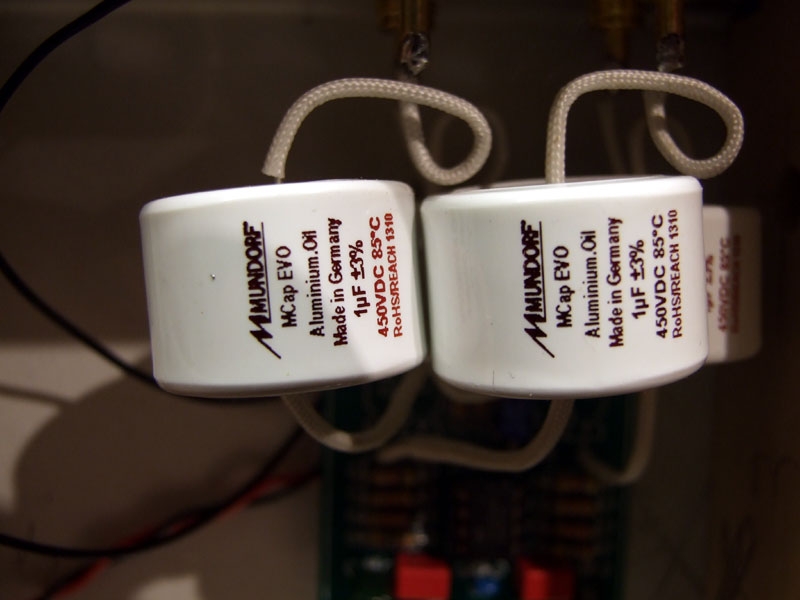

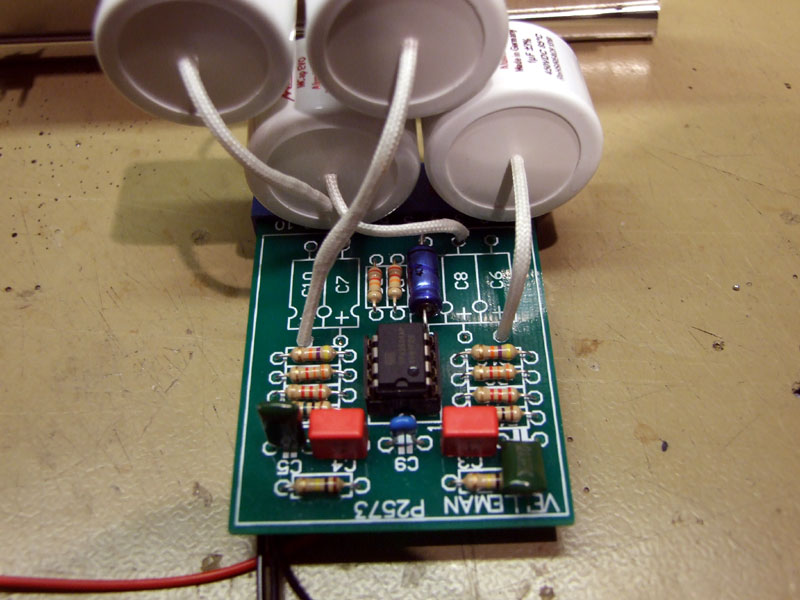

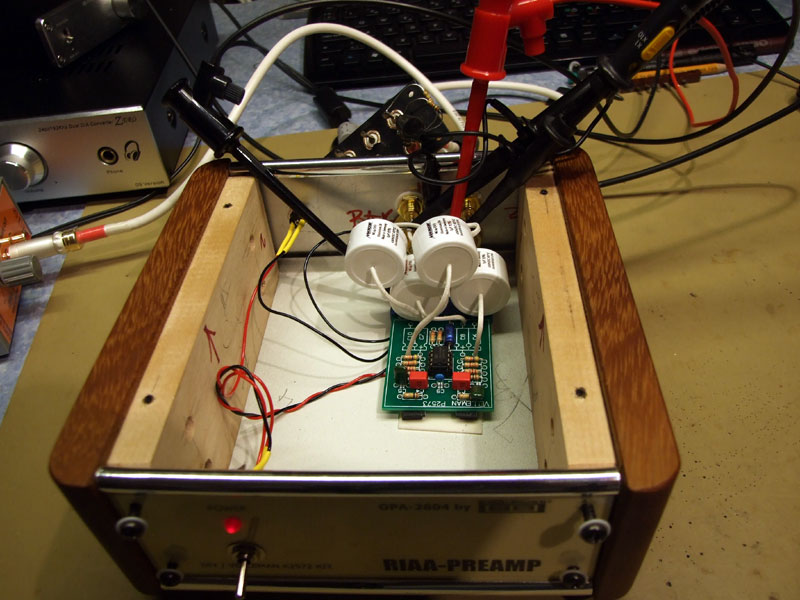

4x 'MUNDORF MCap EVO Oil' / RIAA steget färdig kopplat
Signal kondensatorerna på in / utgångarna är 'MUNDORF MCap EVO Oil' 1uF 450V - Dom kopplas in utan att korta av löd anslutningarna, gör så för att dom ev. ska kunna bytas ut eller återanvändas.
2013.12.28 Vaxar teak gavlar och slutmonterar chassi delarna idag, nu är det bara att löda ihop alla delar. Tog några bilder på den färdiga chassi lådan.

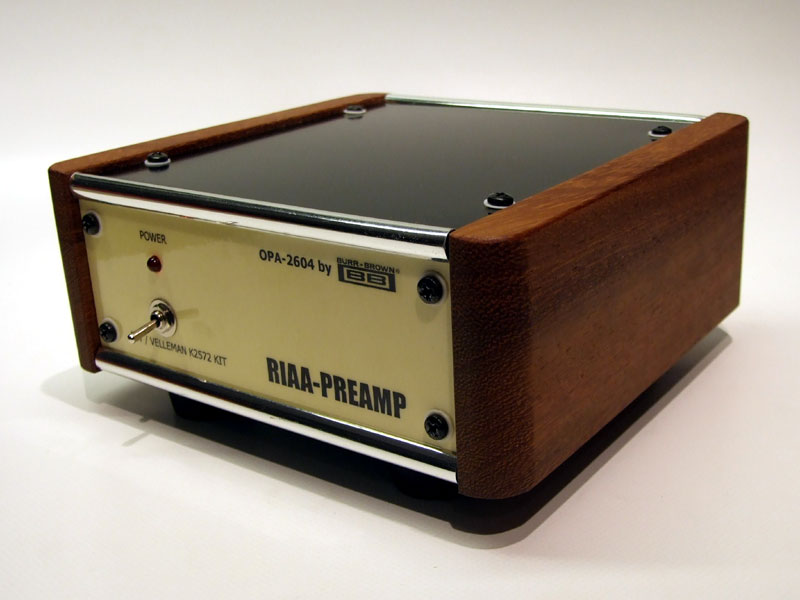

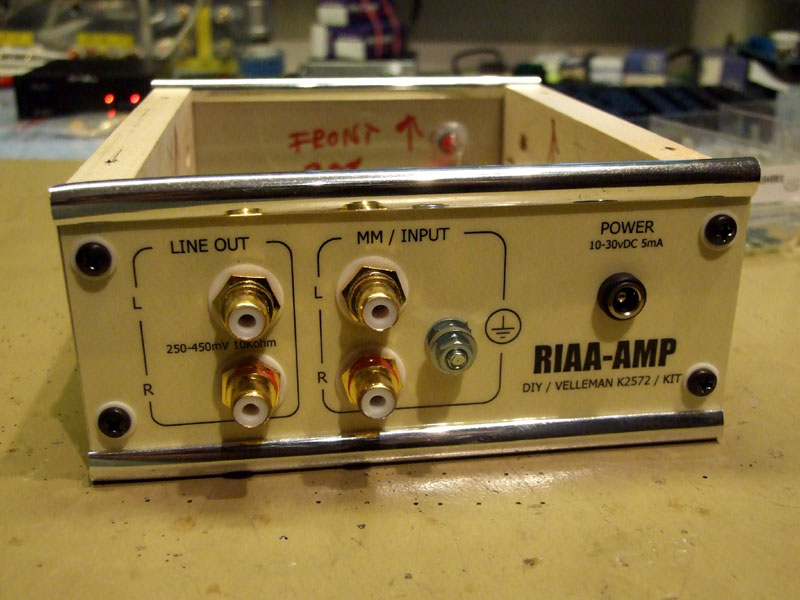

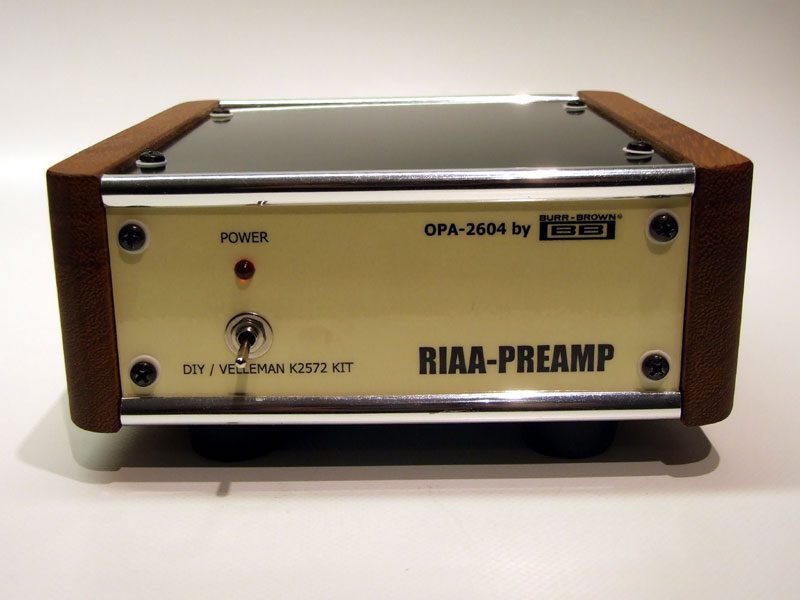

Chassi låda, Front / Baksida

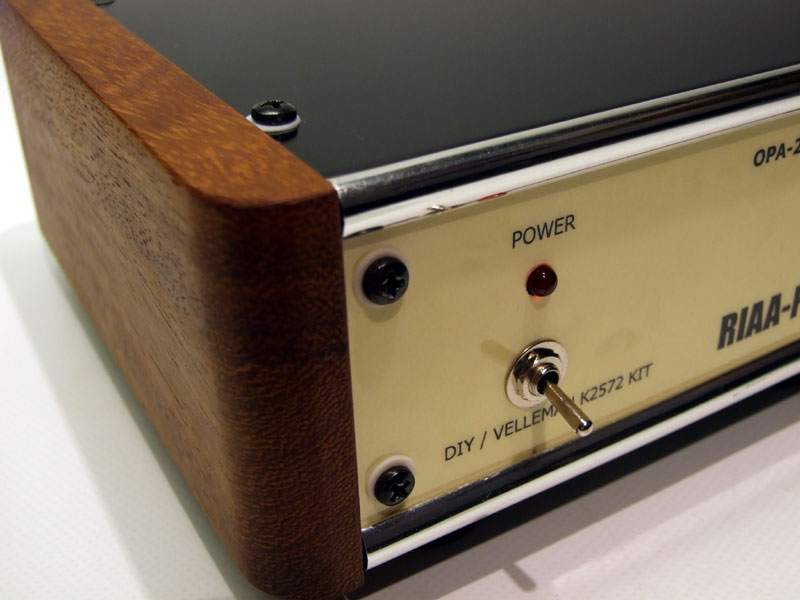

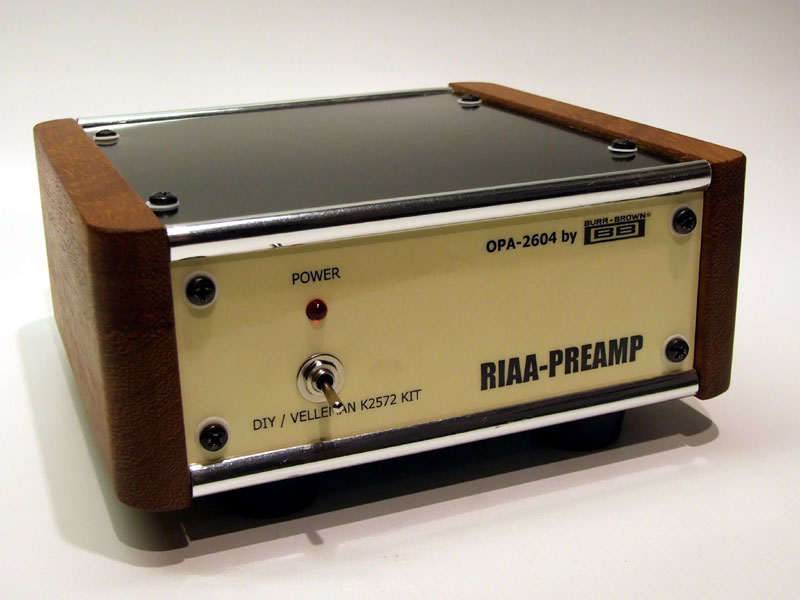

Färdig chassi låda / Detalj
2013.12.15 Har kört med RIAA förstärkaren till och från i närmare ett år nu. Börjar bli dax att 'uppgradera' med en låda och lite andra signal kondensatorer.
För front / bak panelerna använder jag en väldigt enkel teknik med laminerde färg laser utskrifter och 'krom' lister, har gjort liknande paneler tidigare, bl.a. på en DIY 6H3П/6H13C/OTL hörlurs förstärkare.

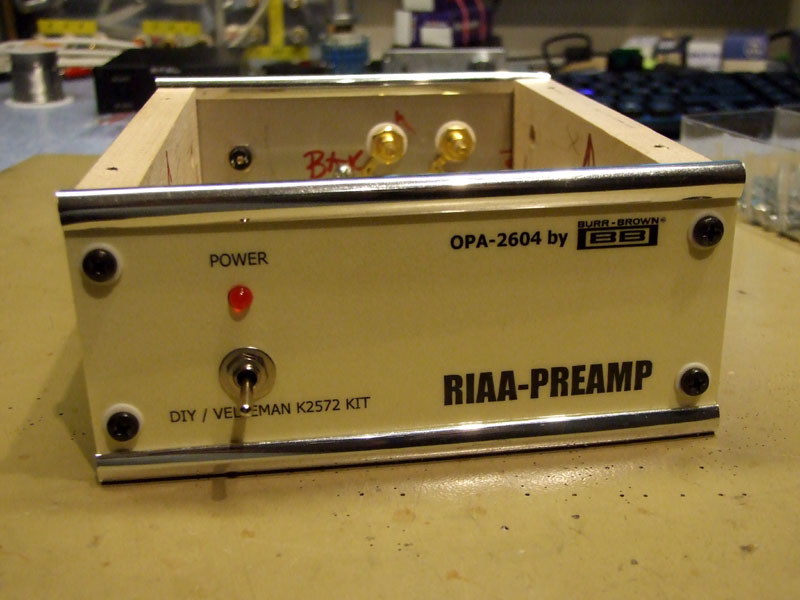

Bygger låda till RIAA steget
2013.01.09 23:39 - Testar för fullt, kör med min 'PIONEER LP-A35 spelare och en 'SHURE M75MB TYPE2' pickup - Resultatet är helt klart godkänt, kan vara att förstärknings faktorn är aningen låg, det kan ge problem om man kör en MM-Pickup med lägre utsignal än ca: 5mV. Det är inga problem med SHURE pickupen som har ovanligt hög utsignal.

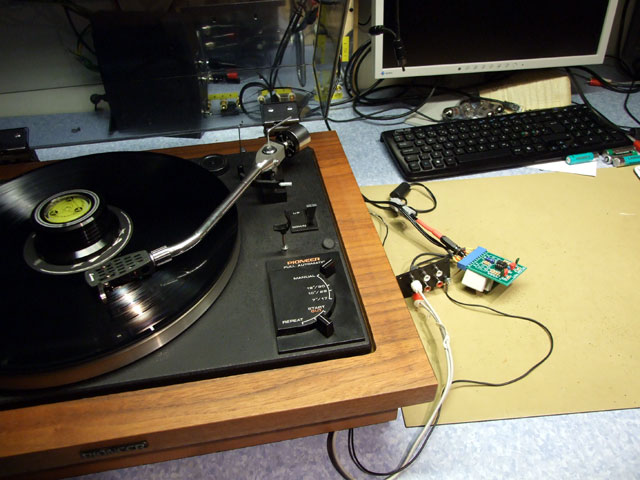

Test uppkoppling
Spänningsmatar med ett switchat 24V nätadapter, märker av lite 'brus' från denna, ska försöka med ett labb-aggregat a.s.a.p. - Ska även jämföra med den 'nybyggda' batteri drivningen. (Se längre ner på denna sida)
På skivtallriken snurrar just nu...
|
2013.01.07 uppdaterar K2573 bygget med lite bättre kondensatorer i signal vägarna + en Burr-Brown OPA krets, har inte hunnit lägga ut så mycket om projektet, men det fungerar förträffligt, leker nu även med DC-Drivning av RIAA steget och en sepparat DAC med 2x12V batterier...
Velleman RIAA Försteg i original utförande / BURR-BROWN OPA2604 krets på plats
Byter ut IN/UT-Gångs kondensatorerna (C6,C7,C8,C10), i std. utförande sitter det 2x2st 1uF 63V elektrolyt kondensatorer, byter till 2x2st 2,2uF 100V 'EVOX' polyester kondensatorer.

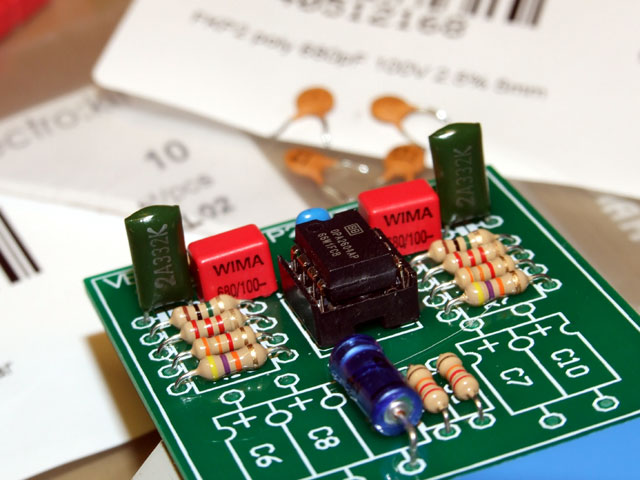

Bytt kondensatorer i RIAA Korrigering / BURR-BROWN OPA2604 krets
Byter även ut dom keramiska kondensatorerna i den passiva RIAA korrigeringen (C2,C3,C4,C5) - Sätter i 2x 3,3nF / 100V mylar kondensatorer och 2x 680pF / 100V polyester kondensatorer.

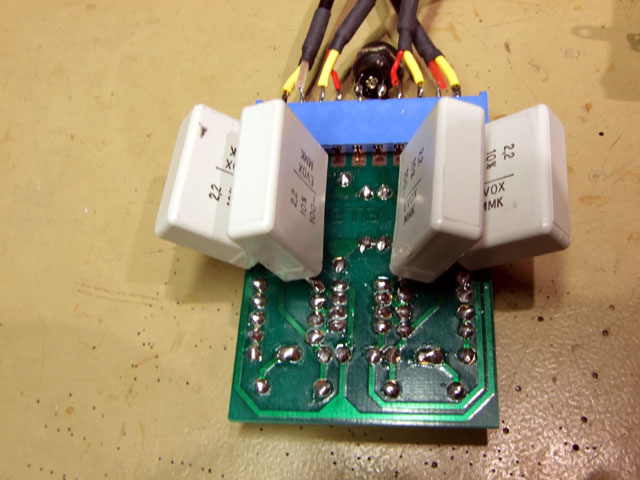

Test uppkoppling / Bytt 2x2 st 2,2uF IN/UT-Gångs kondensatorer
Batteri-drift
Provar även att köra med batteridrift för att undvika brus/störningar från ett nätaggregat. Använder 2st 12V/22Ah Bly/Gel batterier som kommer från en skrotad telefon växel. Batterierna är ganska stora (L240xB95xH140mm vikt ca: 8kg/st), dom är i mycket bra skick.

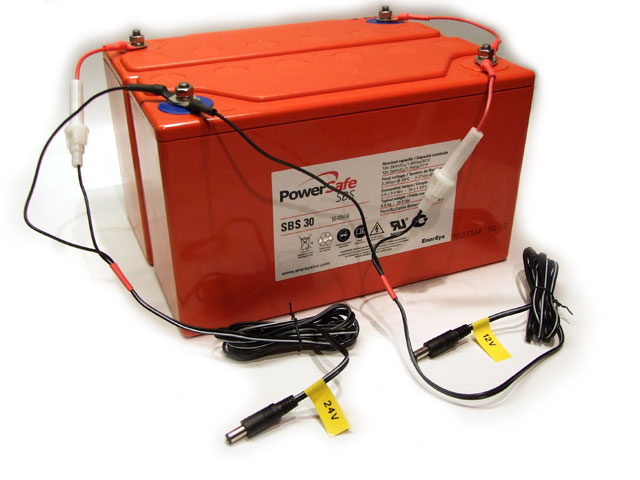

DC/Batteridrift för RIAA-Steg och DAC
Kör batterierna i serie för att få ut 24V men kopplar även på en DC-kabel över endast ett batteri för att så småning om även kunna ta ut 12V för att driva en DAC.

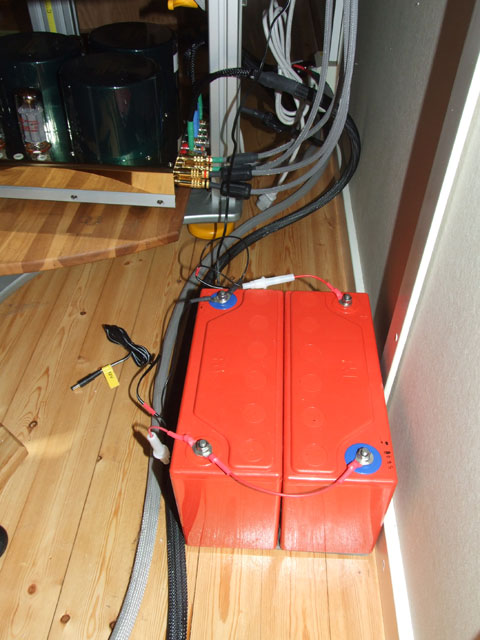

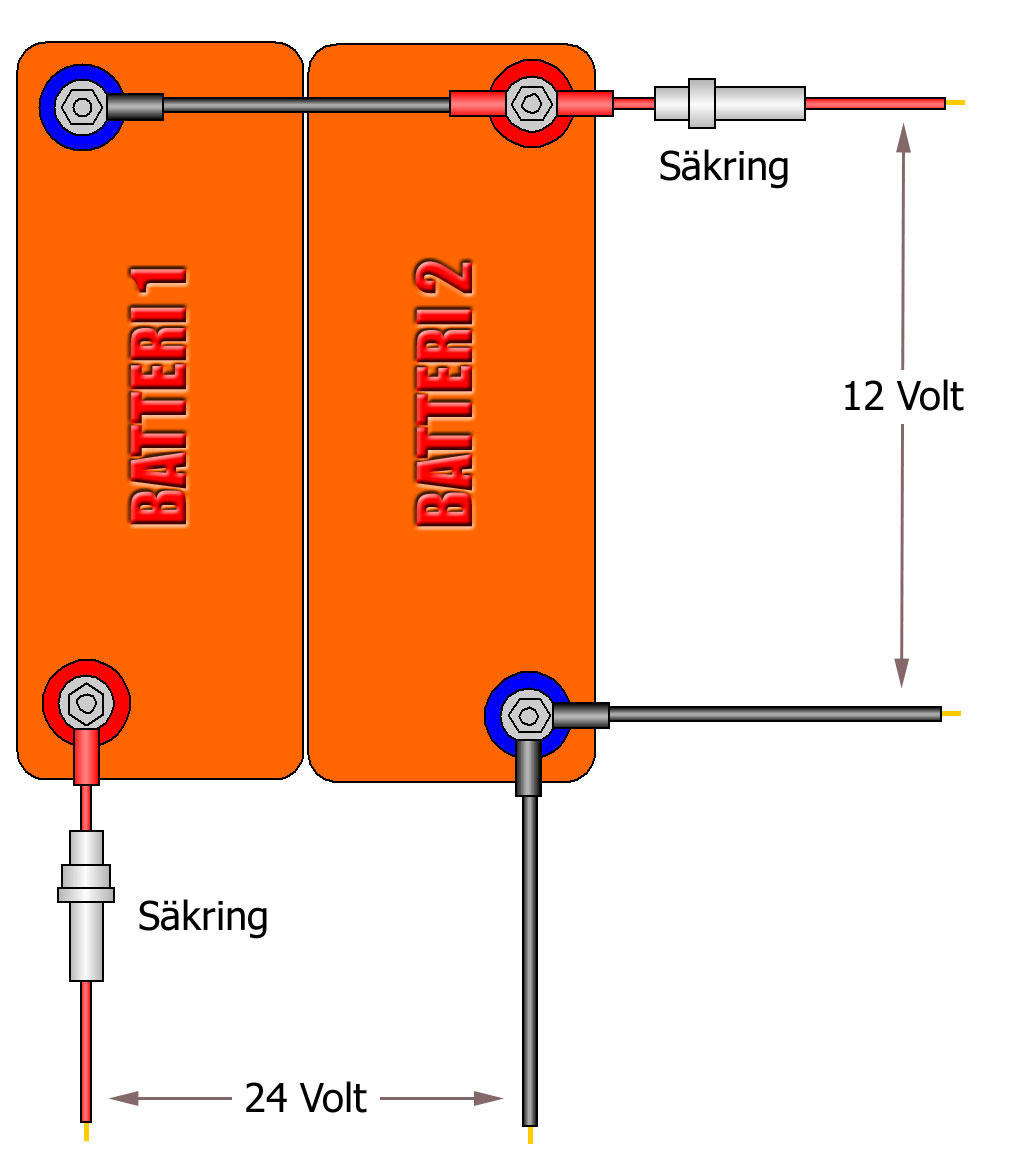

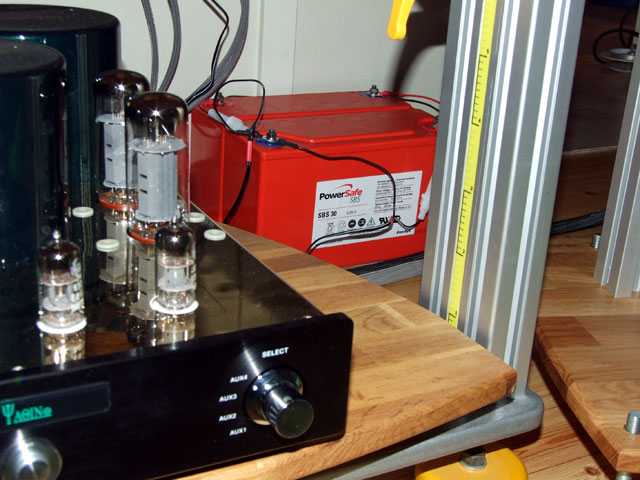

Batterier på plats bakom stereo rack / Skiss på kopplingen
'ToDo'
På 'ToDo' listan ligger att bygga in batterierna i någon form av kapsling tillsammans med ladd automatik, funderar på att leta fram lite mindre batterier av samma typ (UPS Batterier / Bly/Gel) och att använda automat laddaren 'Velleman K8012'

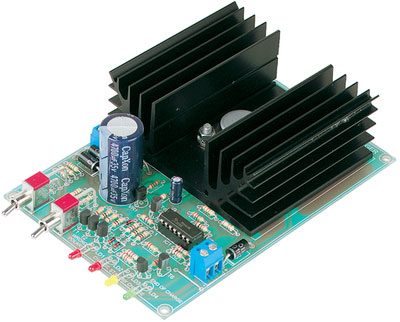

Byggsats blyackumulatorladdare, Velleman K8012
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är endast experimentella mätningar
Mäter utsignalens topp till topp värde strax under den nivå där förstärkaren börjar att 'klippa' signal topparna. Använder 'Auto Measure' på digital oscilloskop 'Uni-T UTD2052CL' (Se bilder nedan)
Mätdata MAX UTEFFEKT 'YAQIN MS-34C' @ 500Hz
=====================================================================
MODE T t T Toppvärde Effektiv Resistans Effekt
Värde Värde LOAD
=====================================================================
=====================================================================
|
Mätningarna har utförts efter modifieringarna / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden).
Notera! Detta är endast experimentella mätningar
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Ljudet / Funktion
Beskrivning
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'VELLEMAN K2573' ===================================================================== Power supply ................... 10-30V DC Stabilized Supply current ................. typ. 5mA Amplification .................. 35dB (1KHz) Input Impedance ................ 47Kohm Correction ..................... std. RIAA Curve Input signal ................... 5 to 10 mV LOW DISTORTION ................. 0.0003% at 1kHz LOW NOISE ...................... 10nV/Hzsqr (SNR>100dB@1KHz) HIGH SLEW RATE ................. 25V/ms ===================================================================== |
