DIY / Byggsats + modifieringar Hörlursförstärkare (OTL) Bestyckning: 2x 6H3П + 1x 6H13C |
|
INDEX
6H3П (6N3P) = Rysk eqvivalent till 6N3(Kina) och 2C51 = 396A = 6385 = ECC42(USA/Europa)
6H13C (6N13S) = Rysk eqvivalent till 6N5P(Kina) och 6SA7 = 6080(USA/Europa)
Senast uppdaterat
2013.09.15 Använder förstärkaren tillsammans med ett par ny inhandlade SENNHEISER HD 650 lurar. Läs mera om dom nya lurarna -->Här!
6H3П/6H13C förstärkaren med HD 650 / HD650 vs. HD589
Intryck: Detta låter väldigt bra! - Verkar som om dubbel trioden 6H13C gillar den högre 300Ω lasten som HD 650 erbjuder. Basen kanske inte går riktigt lika djupt som med LittleDot förstärkaren. Upplever ändå att ljudbilden blir väldigt detaljerad och mycket behaglig, allt finns där och allt ligger tydligt på plats! - Mycket angenämt!
|
2013.09.04 Skiftade till Clarity Cap PWA 0,22uF, klar skillnad! - Nu börjar det att låta riktigt bra, men jag upplever även förstärkaren som aningen ansträngd? - Har tidigare modifierat katod motstånden för att höja slutrörets 'nollpunkt', detta p.g.a. den lite för höga B+ spänningen som jag fick med DIY transformatorn jag lindade själv. Resultatet är att röret får ett stort 'sving' (Teoretiskt) men att röret går lite för 'högt' så att 'headroom' på 'toppen' i praktiken har försvunnit.
Enl. datablad är Ua MAX 250V, B+ ligger nu på 182V som är klart under. Tillverkaren av förstärkar kortet anger att högspänningsdelen ska matas med 130V/AC, det ger en likriktad och filtrerad B+ spänning på drygt 160 Volt, m.a.o. 22 Volt lägre än det vi nu har. Lösningen för att sänka anodspänningen är en spänningsdelare över anoden, beräknar att motståndet ska vara drygt 400ohm för att ge 20V spänningsfall vid 47mA ström.

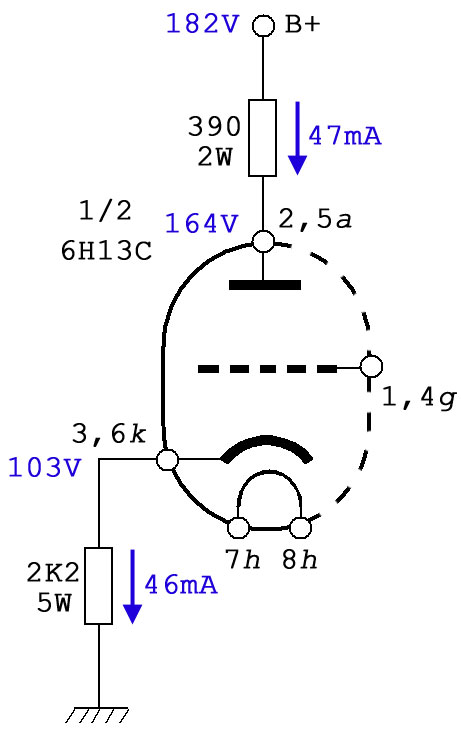

Löder in en spänningsdelare över anod på 6H13C röret
Kapar ledningsbanan för B+ efter filter kondensatorerna, kapar även ledaren mellan pin 2 och 5 vid rör sockeln, löder in 2st 390ohm/2W motstånd från B+ vid filter kondensatorerna till vardera anod på pin 2 och 5 för dom båda rör halvorna.
Sänkningen av anod spänningen gör att man även kan sänka katoden tillbaka till original nivån, löder in 2x 2,2K/5W resistorer. Med denna ändring så har röret åter hamnat inom sin mest 'linjära' del av spänning/effekt kurvan. (6H13C är inte världens mest linjära rör)
Svinget bör nu kunna vara ca. +/-60V med tillräckligt 'headroom' - Det ger att uteffekten kan beräknas till ca. 2W per kanal. (Utt/2)/ROOT(2)*Ik = 1,952Wrms
Slutröret 6H13C är kopplat som katodföljare med mycket låg (Ingen) förstärkning, katoden följer i princip det som går in på basen, det gör att röret lätt över eller understyr om 'nollpunkten' ligger fel. Med ovanstående modifiering ligger '0' fortfarande lite högt, kommer att prova med ett 20K/2W motstånd parallellt med 2,2K/5W katodmotstånd, resulterande motstånd = 1,8Kohm, vilket borde sänka nollpunkter med ca. 10Volt till 93V och samtidigt ökar viloströmmen till ca, 54mA. (Beräknade värden)

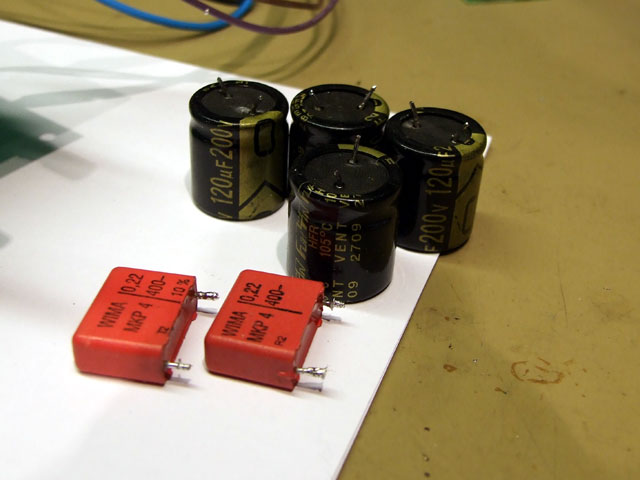

2013.09.03 Provar att byta ut kondensatorer i signal vägarna. Fick över lite fina kondensatorer från uppgradering på en 'MUSIC ANGEL MINI L4 ' (MENG EL84)

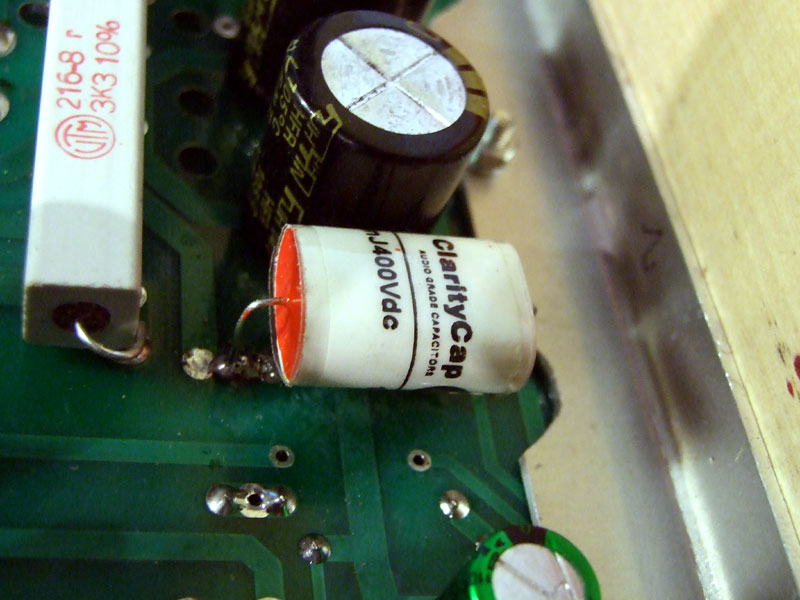

Provar med Clarity Cap PWA 0,22uF
Kommer att prova ett flertal olika typer och fabrikat bl.a. Clarity Cap PWA 0,22uF, Clarity Cap SA 0,22uF, Jantzen Cross Cap MKP 0,22uF och SCR MKP PB022 0,22uF

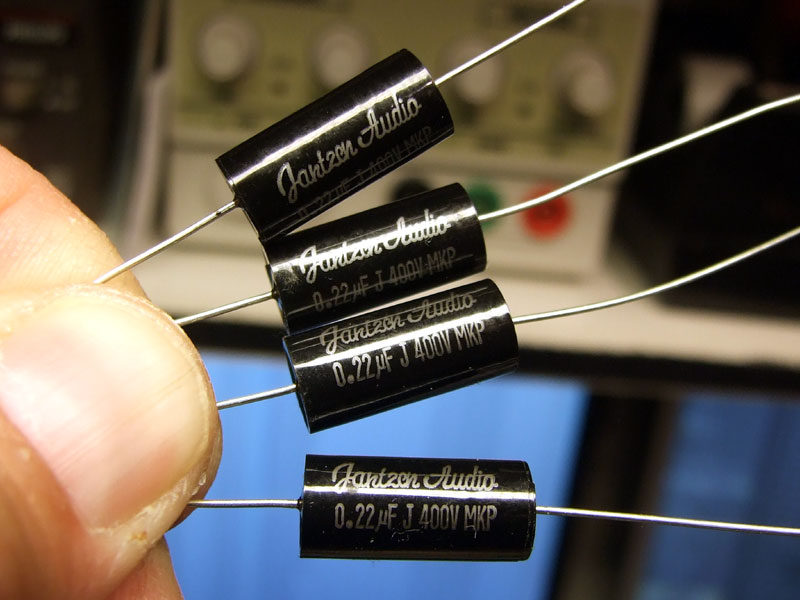

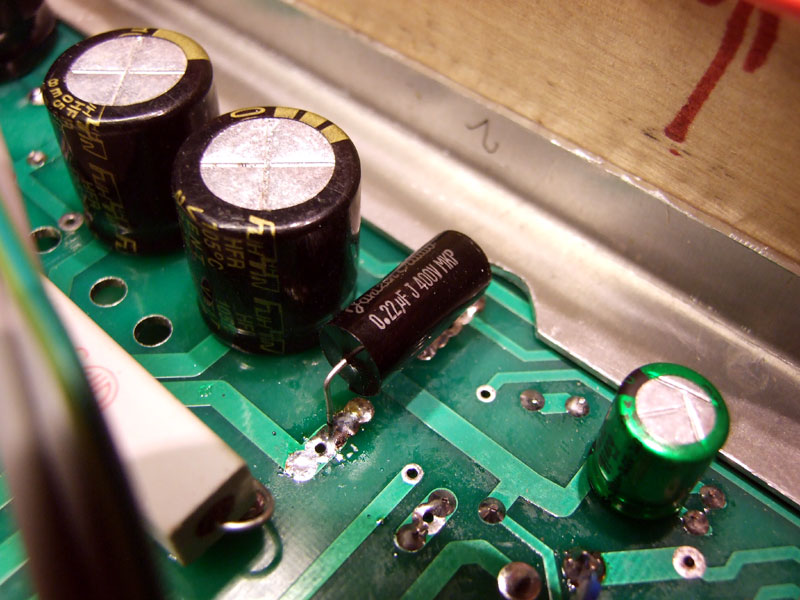

Börjar med 'Jantzen Cross Cap MKP 0,22uF' - Kondensatorerna sitter på utgången till hörlurarna, dom är inlödda på undersidan av kretskortet och är väldigt lätta att komma åt / byta ut.
2x Jantzen Cross Cap MKP 0,22uF på plats

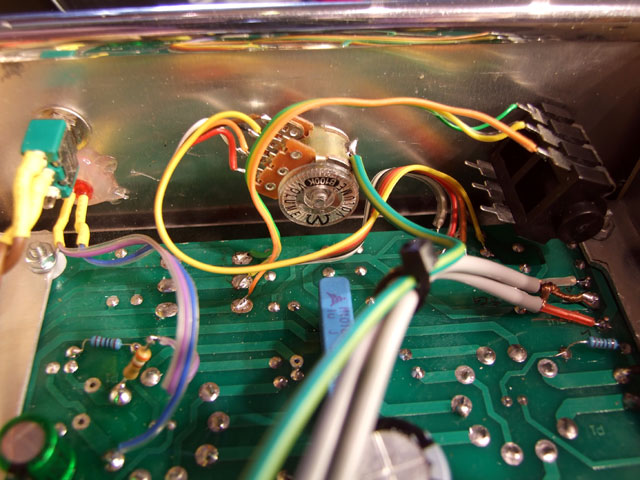

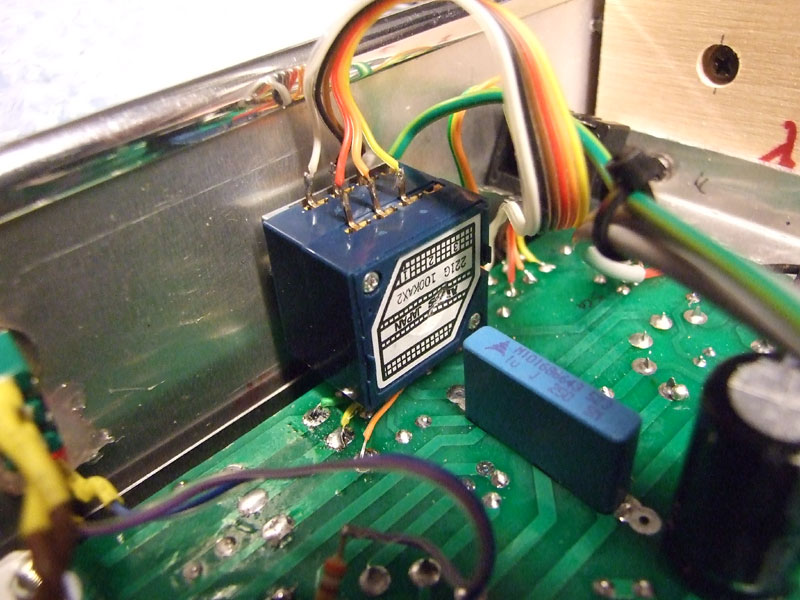

2013.04.29 Öppnade förstärkaren och bytte ut volym potentiometern, har haft lite 'skrap' problem med 'original' potten.
'ALPS' 100K Volym potentiometer / Provar bl.a. Jantzen Cross Cap MKP
2013.03.27 Har nu spelat med förstärkaren i ett par veckor. Tog några 'slutliga' bilder på förstärkaren.
|

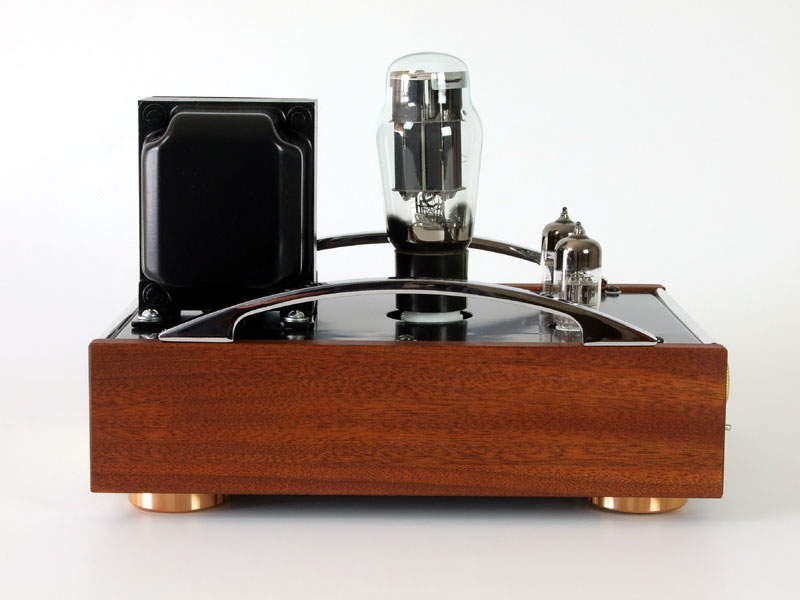

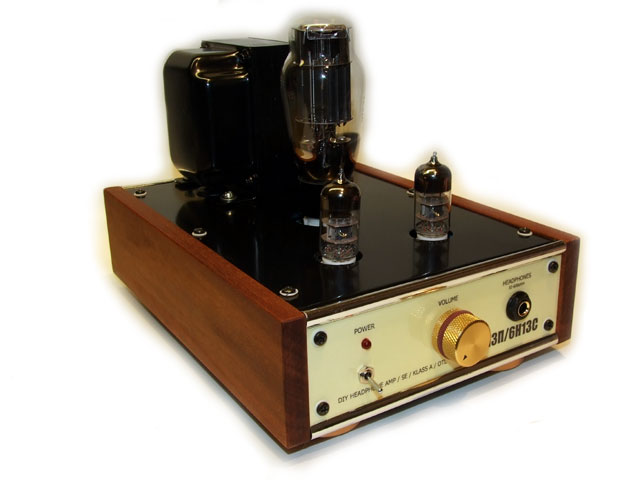

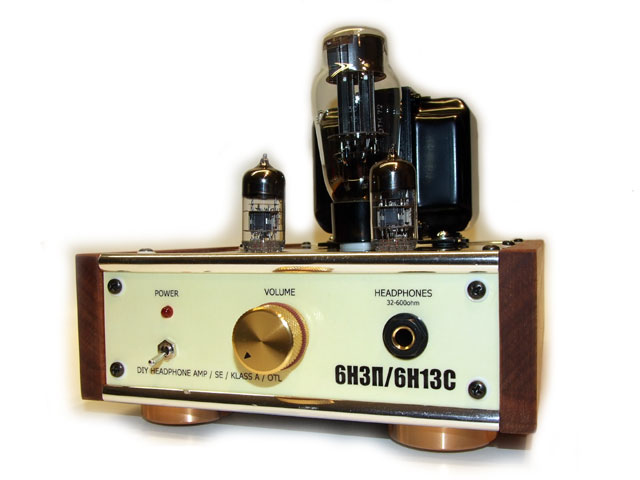

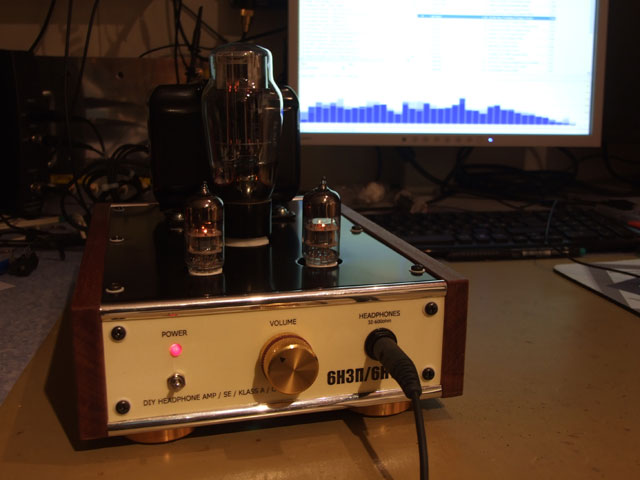

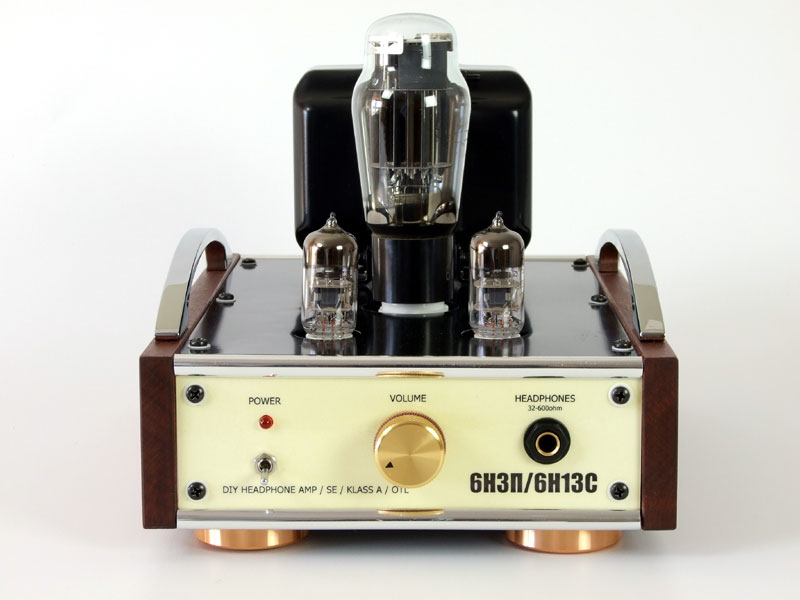

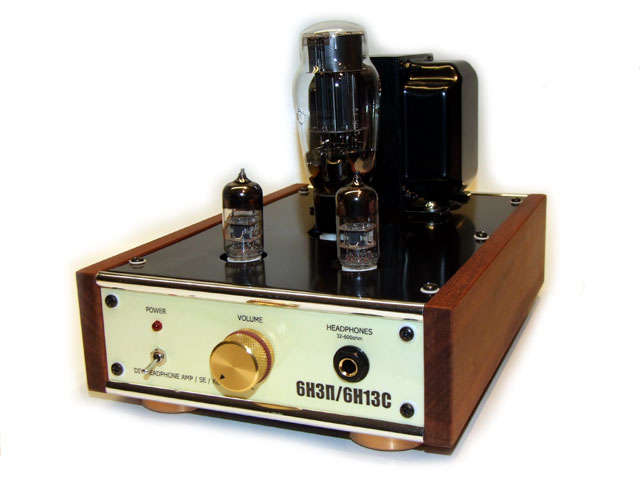

Den färdiga förstärkaren

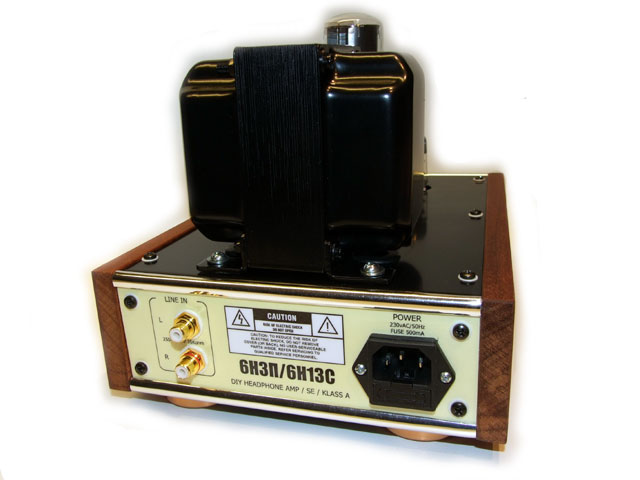

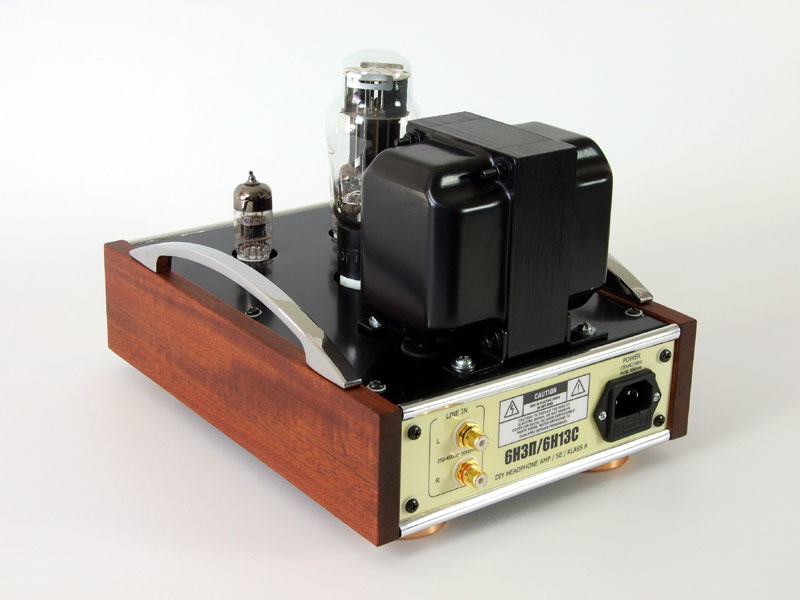

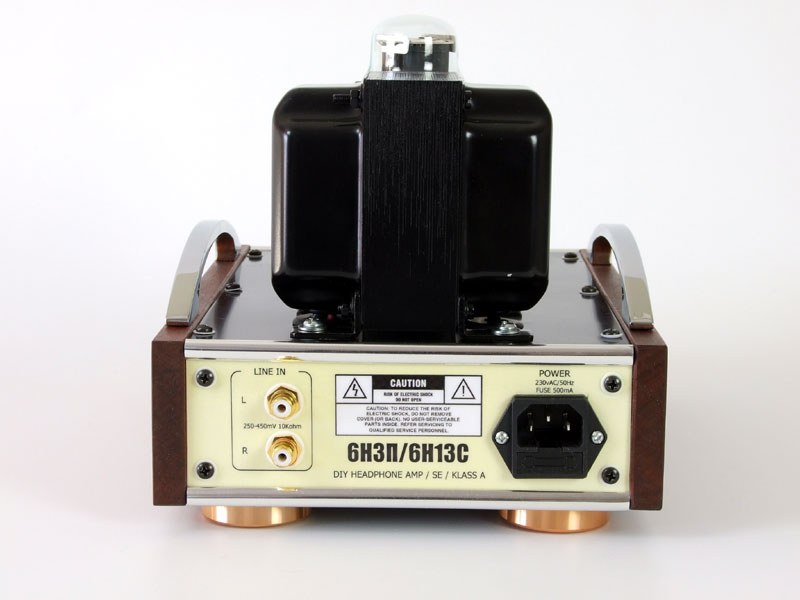

Front panel / Bak panel

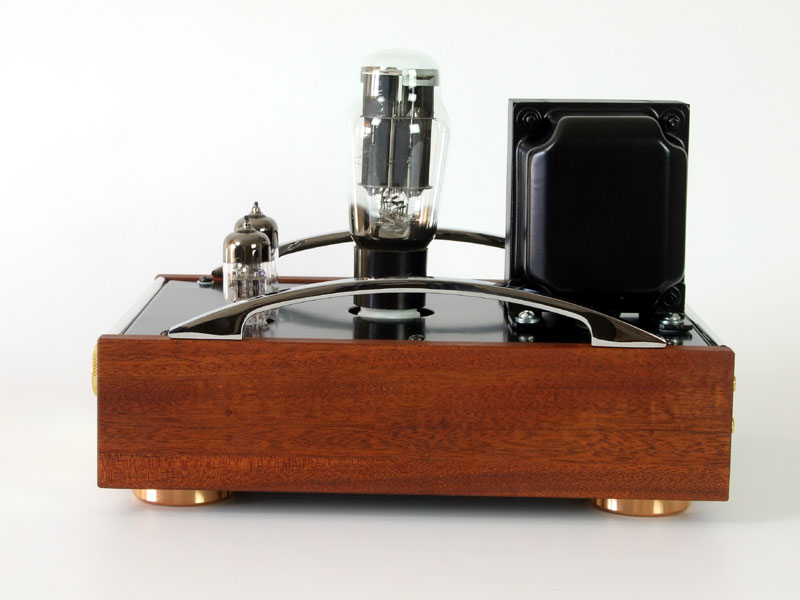

Från sidan / Andra sidan

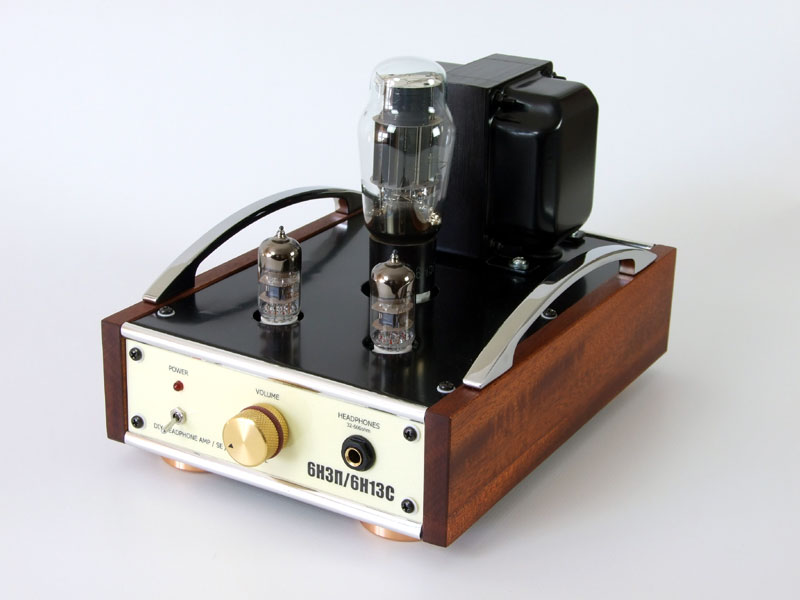

2013.03.10 Skruvade på 2st kromade handtag 'IKEA KANSLI' - Använde 4st 72mm långa M4 'Gängstång' med mutter för att fästa handtagen i Teak sidorna.

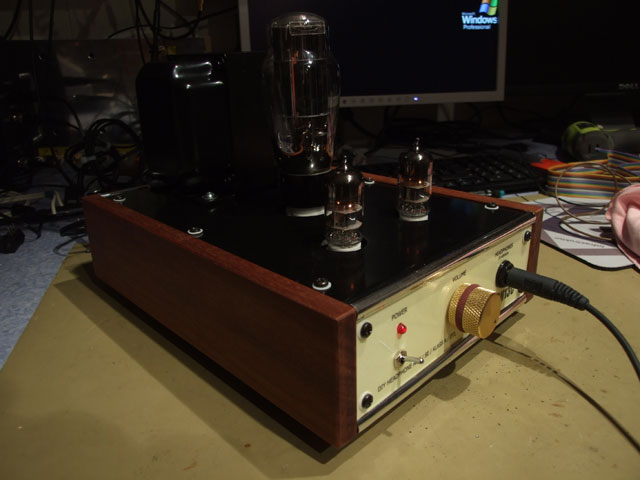

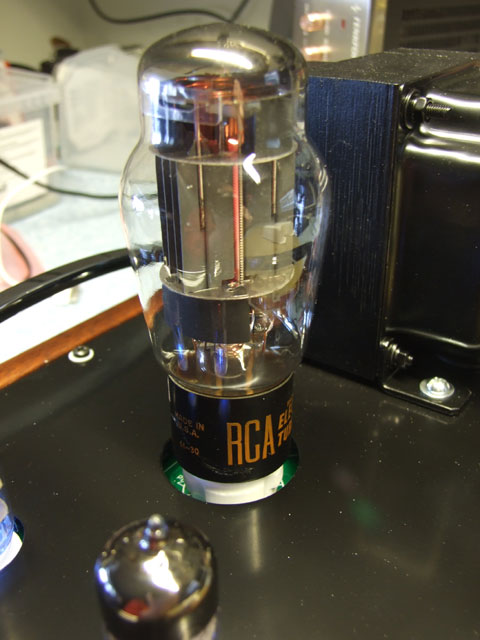

Färdig förstärkare med HP 6080 rör/ Provar RCA 6AS7G rör
Provkör just nu med bl.a. ett BEG HP 6080 slutrör, det fungerar bra, upplever ljudet som 'kallare' och aningen 'mattare' - Inte riktigt samma 'Swung' som med det ryska Svetlana 6H13C 'Vinged =C=' röret.

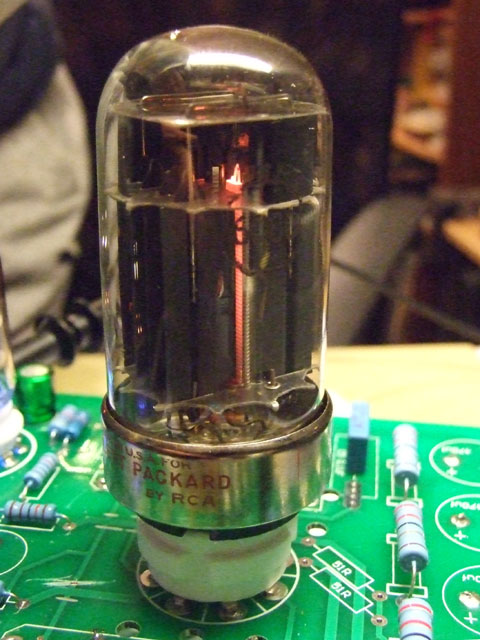

Provar även ett begagnat RCA 6AS7G rör, det låter väldigt likt ryska Svetlana 6H13C 'Vinged =C=' röret - I rättvisans namn så måste jag även nämna att dom kinesiska 6N5PJ rören faktiskt också låter riktigt, riktigt bra.
Om jag ska försöka mig på en 'rang ordning' så ser den ut såhär:
1 - Bäst: Svetlana 6H13C 'Vinged =C=' (NOS)
2 - Nästan lika Bra: Kinesiska 6N5PJ (NIB)
3 - Mycket Bra: RCA/FAA 6SA7G (BEG)
4 - Bra: HP 6080 (BEG)
Notera att jag tycker att alla rör låter bra, men alla låter lite olika...
(M.a.o. så är detta enl. mitt eget personliga tycke och smak!)

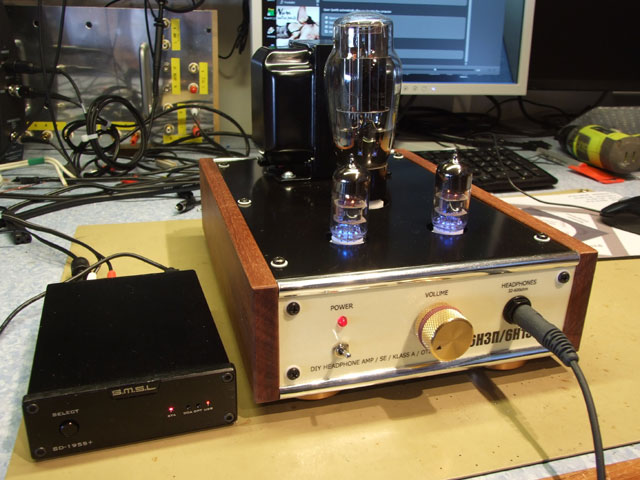

2013.02.18 Provspelar den färdiga hörlursförstärkaren kopplad till dator via 'S.M.S.L SD-1955+' Mini DAC, lyssnar med våra Sennheiser HD-598 lurar, ett första intryck är att det låter förträffligt!
Kör med 'Hel Ryskt' 2x 6H3П (6N3P) i drivsteget och 6H13C (6N13S) som slut/utgångsrör - Den stora 6H13C dubbel-trioden ger ett verklighetstroget, varmt och inbjudande ljud, passar som bäst med helakustisk musik och sång. Basen är avgrundsdjup, ingen utgångs transformator som begränsar här inte, måste provas!.

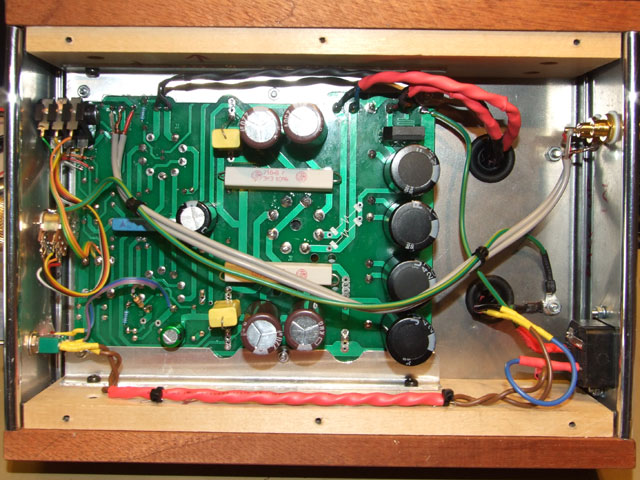

Provspelar / Alla kopplingar & Jordningar färdiga
Jordningar nu på plats. Alla jord ledningar går till samma jordpunkt vid en av transformatorns skruvar. Kopplade även tillbaka dom två 100ohm 1/4W motstånden som driver dom blå LED dioderna som sitter monterade i mitten på socklarna till drivrören.
Jordar förstärkar kortet närmast +B anslutningen, drar även fram en jordkabel till volym potentiometern. Ingångarna jordar via den skärmade signal kabeln så vi jordar inte något mera där för att undvika 'jord-loopar'

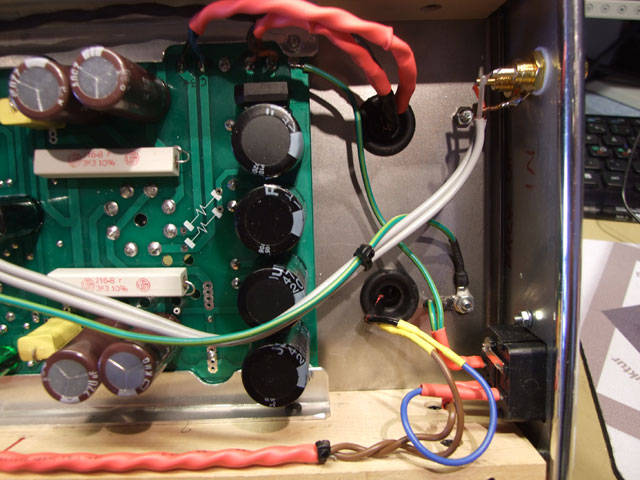

Jord anslutning vid frontpanel / bakpanel och förstärkar kort
På SPOTIFY spelar nu...
|
Provspelar

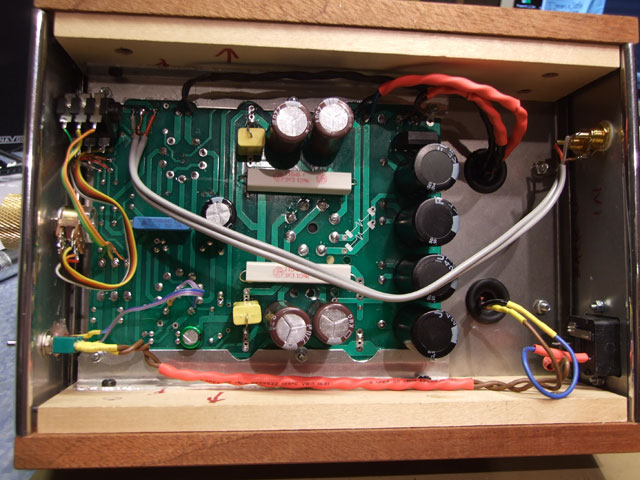

alla kopplingar färdiga / undersidan

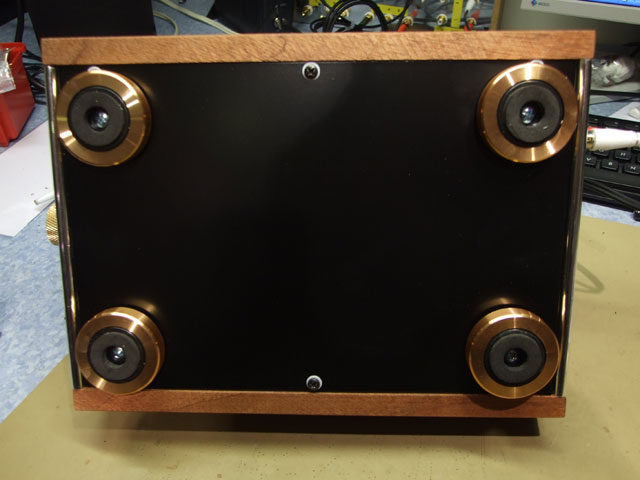

2013.02.17 Påbörjat slutmontering, har även fått hen dom sista delarna, ratt, apparatfötter o.s.v. - Tog några bilder när allt är monterat ihop. Inkoppling återstår.
Slut montering av färdiga delar
Slut montering av färdiga delar

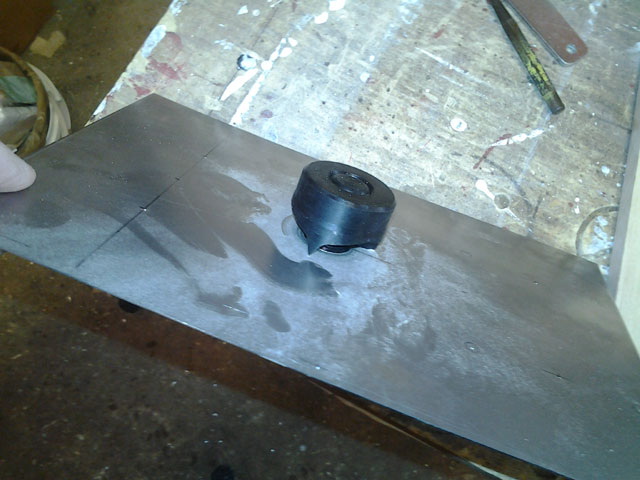

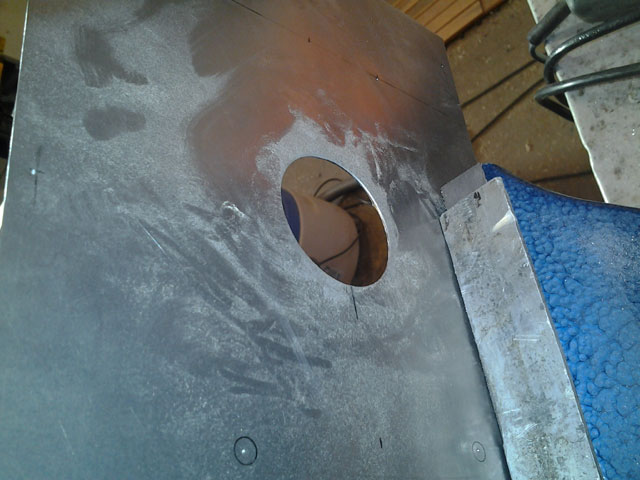

Använder två hål-punchar för att göra ett 40,5mm hål och två 25,5mm hål för rören. övriga större hål borras med steg-borr. Grundar och lackerar topp/botten plåtarna i halvmatt svart.
Förbereder håltagning med hål-punch

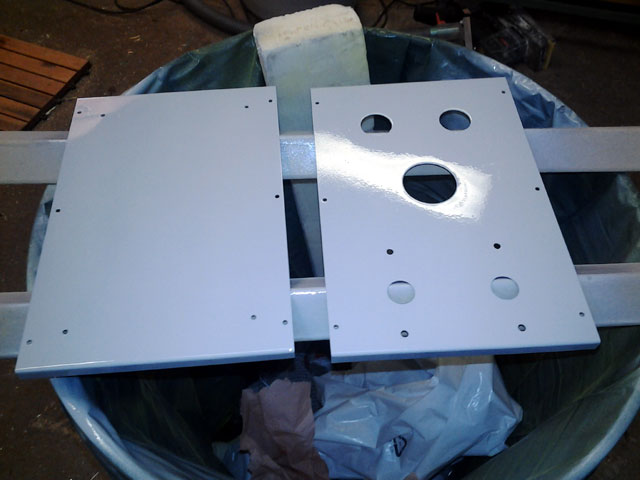

40,5mm hål färdigt / grundmålar
2013.02.14 Fick topp/botten plåtarna idag, har låtit en plåtslagare tillverka dessa i 0,8mm stålplåt. Provmonterar och mäter upp hål för montering av transformator och kretskort, mäter även upp rörhålen.
Prov montering av topp/botten plåtar och transformator

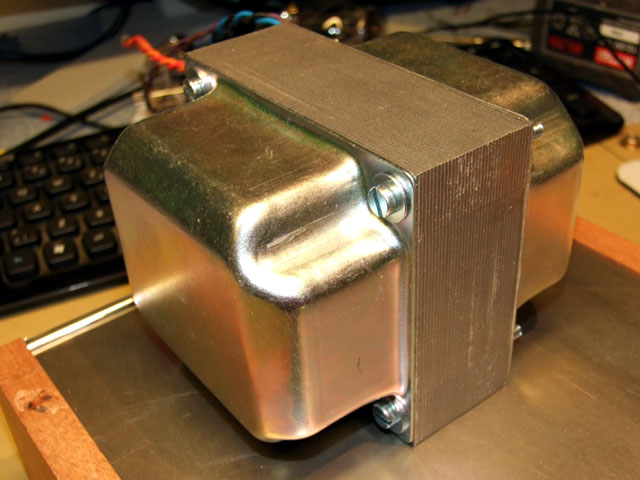

Använder också 2st transformator kåpor från 'Ask Jan First'[L6]
2013.02.03 Schassi delarna börjar att bli färdiga, mest jobb är det att göra front / bak panelerna.
Transformator kåpor från 'Ask Jan First'[L6]
Provmontering / Bakpanel

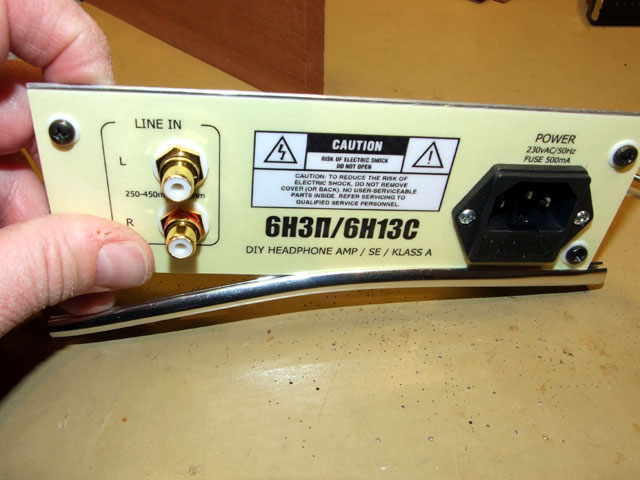

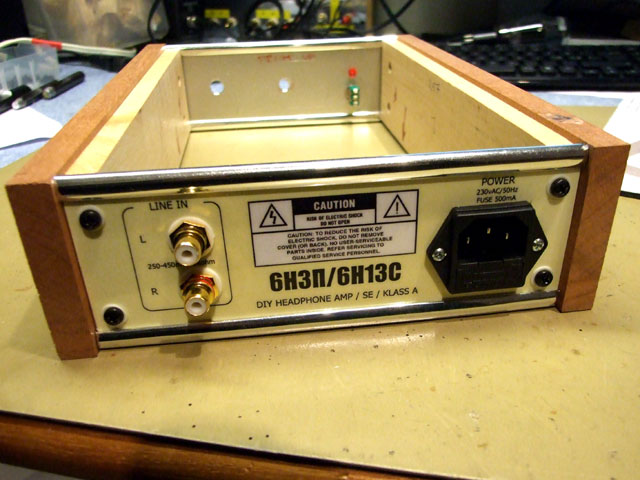

Båda panelerna är tillverkade på samma sätt. 'Layouten' är gjord i datorn med 'Microsoft Publisher' - Skriver ut på färglaser och värme laminerar sedan i plast laminat, processen är inte särskilt komplicerad men det är lite jobb med att få allt att passa ihop.

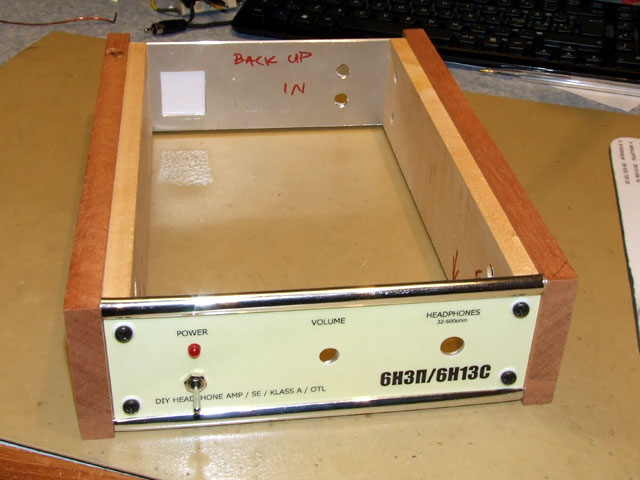

Provmontering / Frontpanel

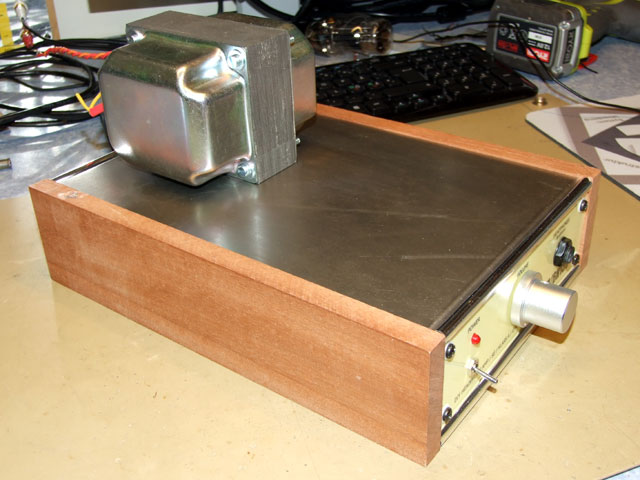

Chassi lådans sidor är tillverkade i björk(innerdel) / teak (Ytterdel) - Front/bakpanel och topp/botten plåtarna kruvas med svarteloxerad skruv/teflonbricka i sidornas innerdel.

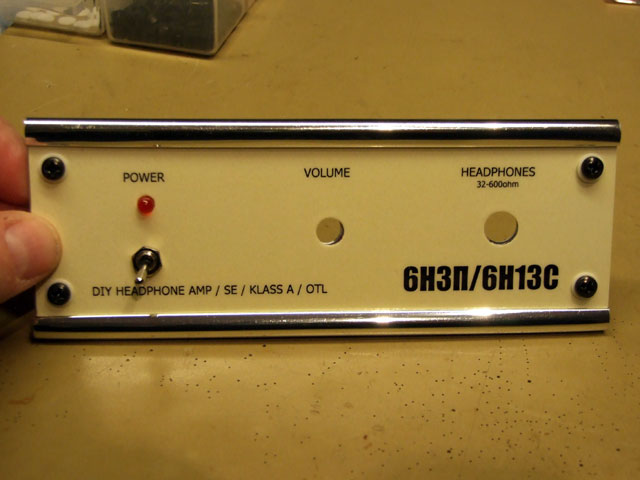

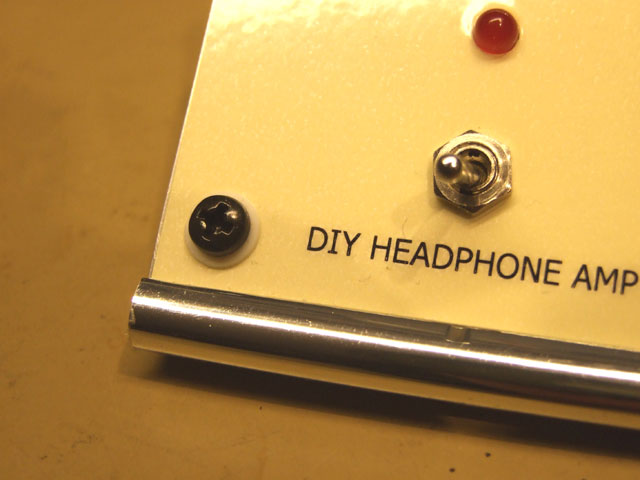

Frontpanel / närbild
'Layout' laminatet monteras med dubbelhäftande 'Scotch Pressure Sensitive tape' på frontplåten som tillverkats av 1,5mm aluminiumplåt. All håltagning i 'layout' / Plåt har gjorts före montering.

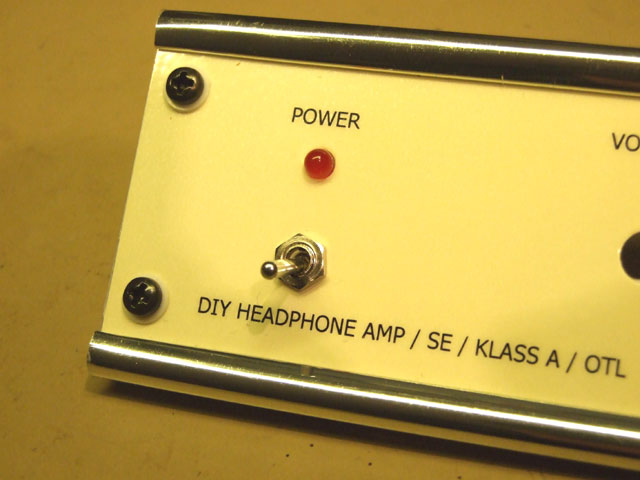

Frontpanel / närbild
Monterar slutligen en 7,8mm bred kromad U-List på ovan/under kant. Listen är inhandlad hos USwebbutik.se[L5]
2013.01.27 Snickrar nu på en låda till bygget så att förstärkaren blir lite smidigare att hantera och samtidigt lite mindre livsfarlig...

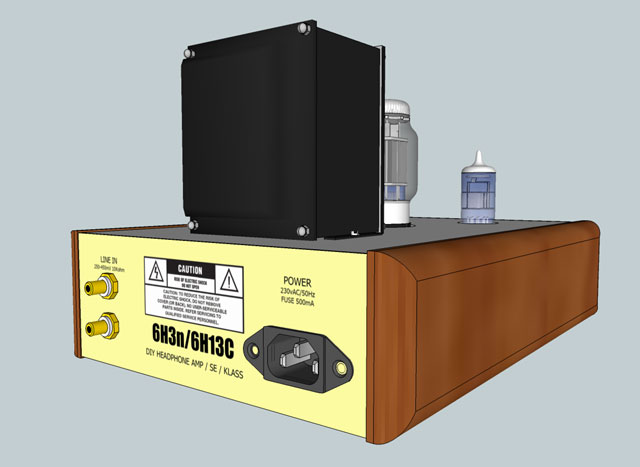

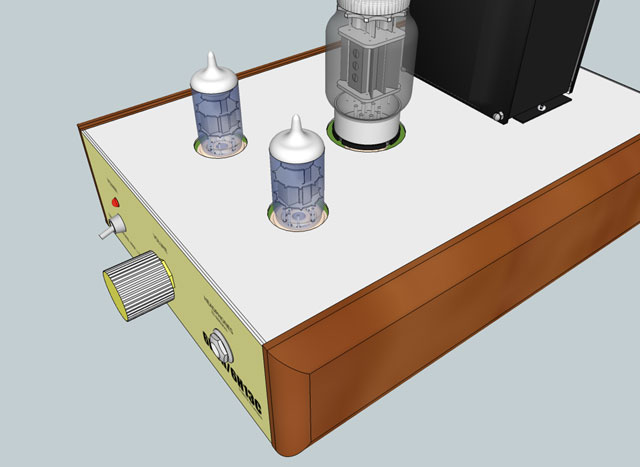

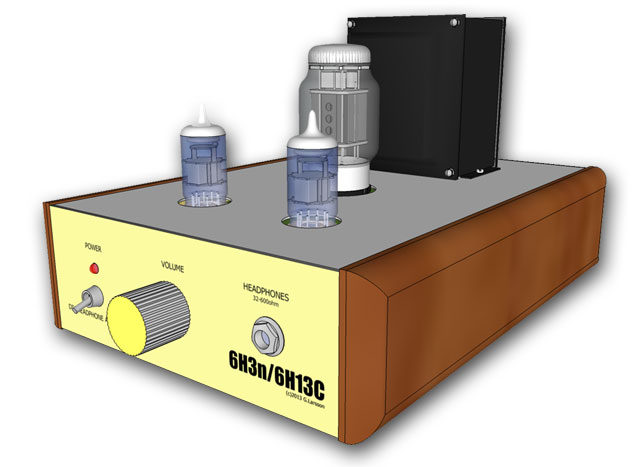

SketchUp skiss på låda
SketchUp skiss på låda

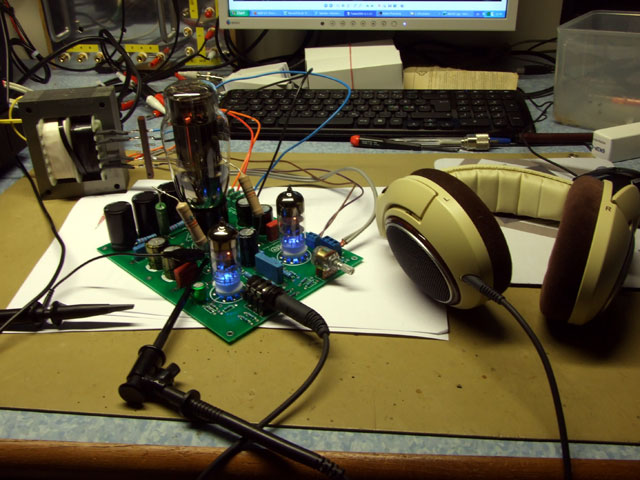

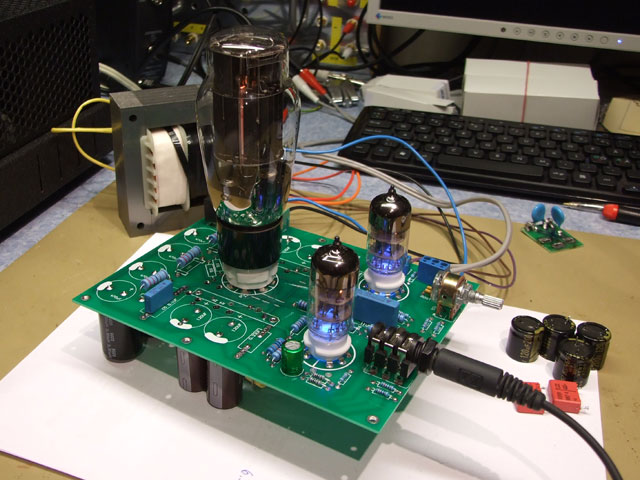

2013.01.26 Provar med ett BEG HP6080 rör, och vips! - Inget 'darr' i bas registret. Problemet ligger m.a.o. i röret, försvinner antagligen med tiden. Förstärkaren börjar nu att låta riktigt bra!
Provar även att köra med det medlevererade Kinesiska 6N5P röret, i rättvisans namn så måste jag medge att även detta rör fungerar riktigt bra. Personligen så är jag lite skeptisk till Kinesiska elektronrör då jag har sett och hört allt för mycket tveksamheter med dessa.
Testar med ett HP6080 rör
Provlyssnar under större delen av kvällen, fungerar bättre men ännu inte helt nöjd. Upplever att basgången är lite 'svajig' - När jag tänker på saken så upplevde jag inledningsvis samma problem med 'DARKVOICE 336SE' förstärkaren - Det visade sig att problemet minskade och försvann med tiden, antagligen ett fenomen som sitter ihop med dom oanvända (NOS) 'Svetlana 6H13C' rören. (Läs noteringarna om 'DARKVOICE 336SE' från 2012.09.17)
Modifierad förstärkare
2013.01.26 Har lyssnat på förstärkaren under e.m. / kväll, den låter klart bra, men inte lika bra som 'DARKVOICE 336SE' som vi tidigare provat.
Har kollat på slutrörets 'vilo-läge' (idle) som jag uppfattar som aningen högt? - Anodspänningen är 190,6volt- Mäter 121volt spänningsfall över katod motstånden R4/R5, det ger att tomgångs strömmen över röret är ca: 60mA (Normal värde är 36-76mA enl datablad)
Försöker med följande modifieringar: Byter katod motstånd till 3,3Kohm, byter kondensatorer vid utgångarna 2x 220uf + 1x 1uF/250V
Modifierad förstärkare / utbytta kondensatorer

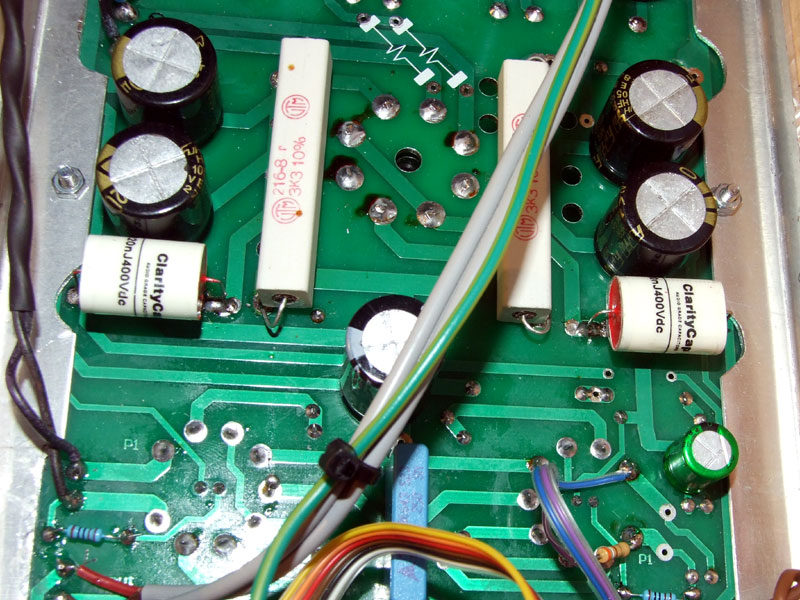

Passar på att montera dom utbytta komponenterna på kretskortets undersida, flyttar även filterkondensatorerna för att minimera kortets bygghöjd när det så småning om ska monteras under en scassi plåt. Mäter efter modifieringen, spänningsfallet över 3,3K katodmotstånd är nu = 119volt = 37mA tomgångs ström över röret.

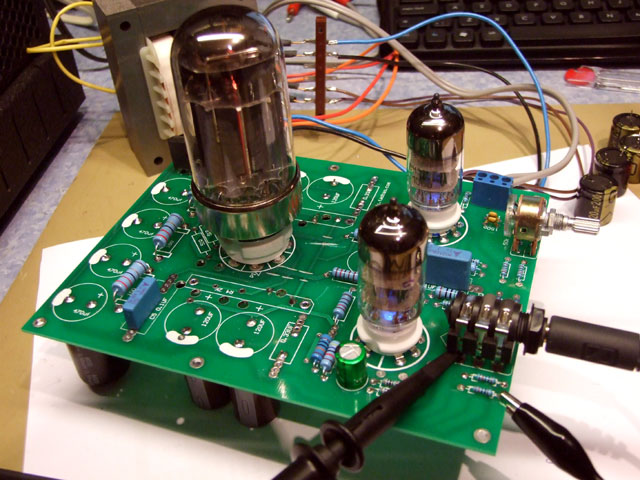

2013.01.25 Fick förstärkaren idag, kvaliten på själva bygget med komponenter verkar att vara helt OK! - Började med att koppla upp glöd för att testa. (Beskrivning av egentillverkad transformator ligger längre ner på denna sida)
Kör direkt med ryska NOS rör, 2x Reflector 6H3П-EB med guld galler och 1x Svetlana 'Vinged =C=' 6H13C med svart grafit bellagd anod. 6H13C röret är direkt eqvivalent med kinesiska 6N5P och 6AS7/6080

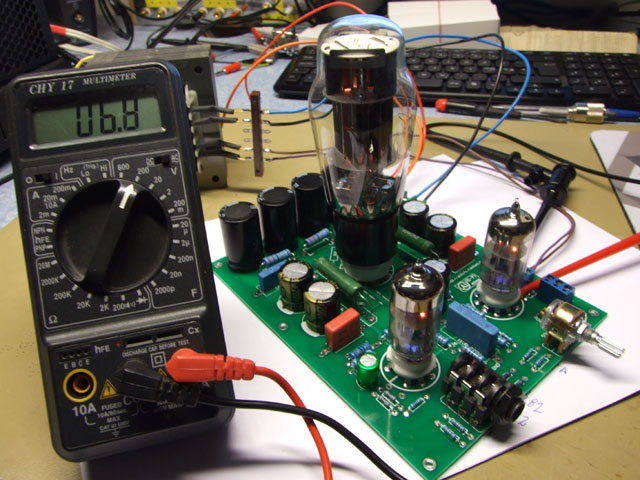

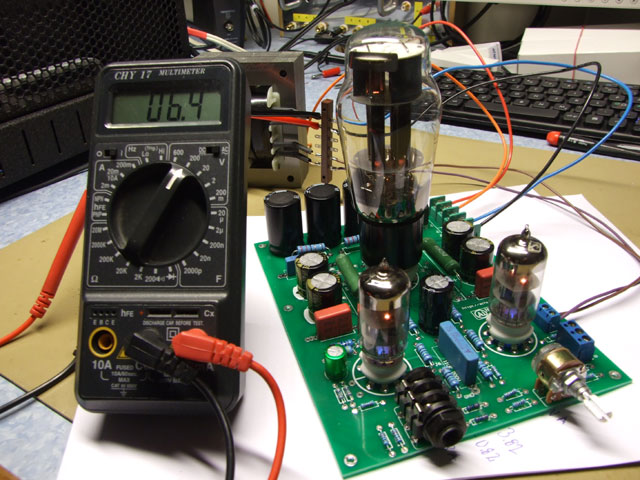

Testar glödspänningar 6,8 / 6,4vDC
Med belastning (Rören isatta) mäter jag upp 6,8vDC på glöden till drivrören och 6,4vDC på glöden till slutröret. Det är klart inom rörens tolleranser. (Se datablad)(6H3П-EB Uh-MAX=7v / 6H13C Uh-MAX=6,9v)
Kopplar in anod spänningen, och det är nu problemen börjar...
Primär säkringen på 300mA brinner o.m.g. - Byter och försöker igen, icke! - Provmäter anod-spännings anslutningarna på kortet, inga kortsslutningar, sätter i en 500mA säkring, den håller. Lägger på insignal, knäpp tyst! - Noterar att katodmotstånden R4/R5 blir väldigt varma, verkar som om slutröret 'bottnar' och drar MAX ström hela tiden, stänger av och låter allt svalna.

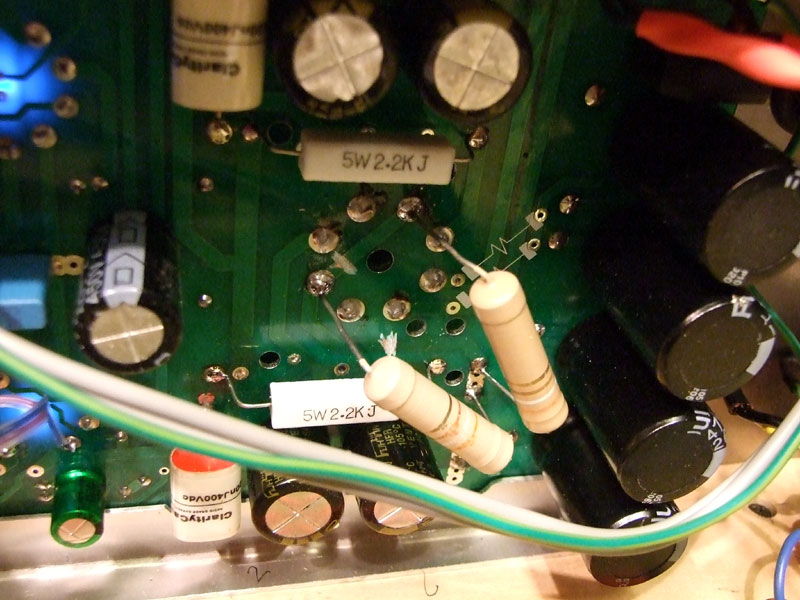

Löder i en 6,2K/2W resistor i serie med original katodmotstånd för att få ner vilo strömmen över röret så att vi kan felsöka utan att förstöra rör / katod motstång.

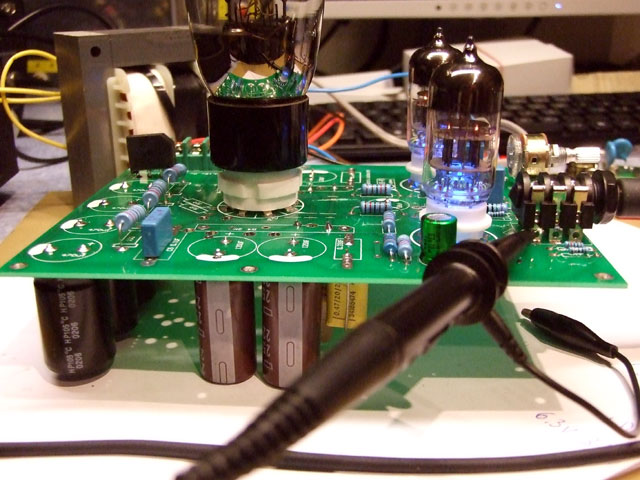

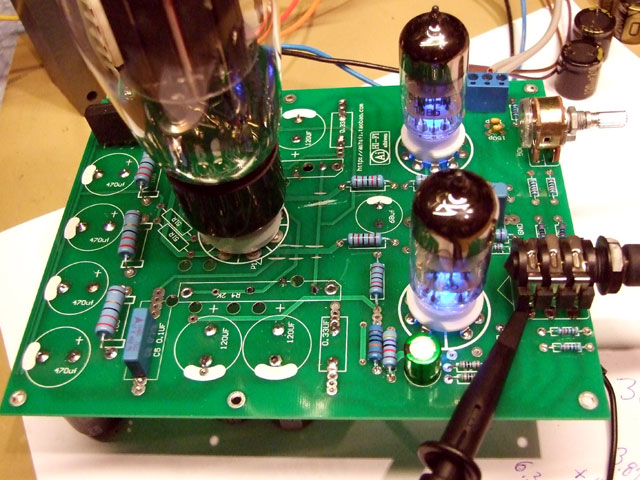

Startar upp förstärkaren igen, kontrollerar anod spänningar = OK! - Lägger på insignal och kollar med oscilloskop, insignal till drivrör = OK! - Utsignal INTE OK! - Vid närmare undersökning så ligger anod spänning på drivrören helt fel! - Endast drygt 30volt på ena kanalen och samma som anod slutröret på den andra kanalen!?, efter lite mera undersökning så konstaterar jag att insignalen på gallren till slutröret (6H13C Pin1/4) jordas ihop på den ena kanalen samt går ihop med pin2 (Anod) på 6H13C röret i den andra kanalen?
Det är helt enkelt en rejäl design miss på kretskortet, detta har man upptäckt vid tillverkningen och kapat ledningsbanorna på flera ställen men missat att kapa ledningsbanan som går till jord vid pin 4 och ledningsbanan mellan pin1 och pin2 på slut röret. När jag kapar dessa två så är ordningen återställd och förstärkaren börjar att fungera! YES!!!
Kapade ledningsbanor

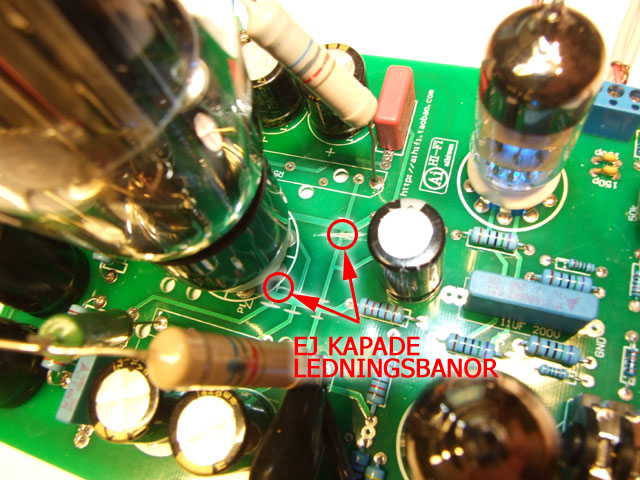

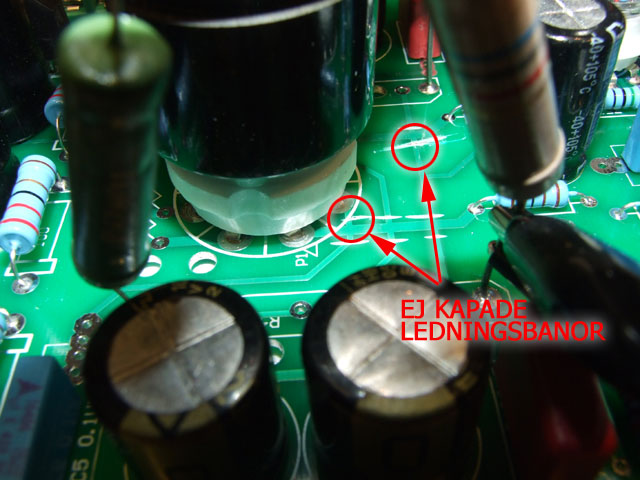

På bilderna ovan ser man vilka två ledningsbanor som jag kapat själv. Innan jag kapade dessa två ledningsbanor så finns där inte mindre än 6 andra 'kapningar' som tillverkaren redan gjord.
Förstärkaren uppkopplad och fungerande

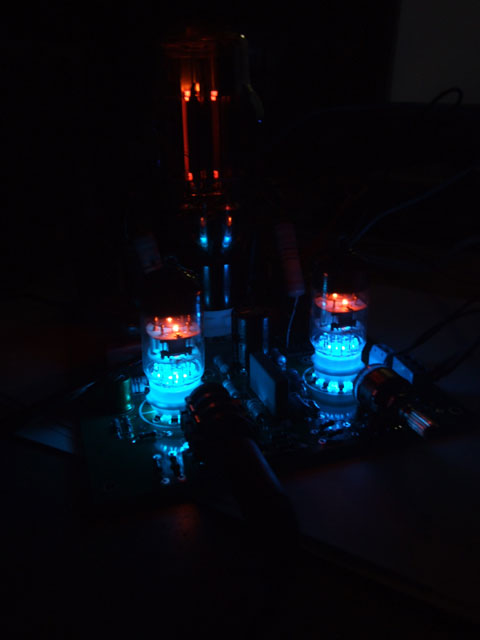

På skivtallriken snurrar just nu...
|
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är endast experimentella mätningar
Mäter utsignalens topp till topp värde strax under den nivå där förstärkaren börjar att 'klippa' signal topparna. Använder 'Auto Measure' på digital oscilloskop 'Uni-T UTD2052CL' (Se bilder nedan)
Mätdata MAX UTEFFEKT 'Hörlursförstärkare OTL' @ 500Hz
=====================================================================
MODE T t T Toppvärde Effektiv Resistans Effekt
Värde Värde LOAD
=====================================================================
=====================================================================
|
Mätningarna har utförts efter modifieringarna / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden).
Notera! Detta är endast experimentella mätningar
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Ljudet / Funktion
Beskrivning
Har tidigare testat en hörlursförstärkare med ungefär samma konfiguration 'DARKVOICE 336SE' - Kopplingen med den stora dubbeltrioden i utgången ger en mycket naturtrogen återgivning med en både dynamiskt och levande ljudbild. Nu är det dax att prova en liknande konstruktion.
Slutröret är kopplat som katodföljare, det ger låg förstärkning men röret blir väldigt linjärt med nästan obegränsad audio bandbredd. Röret arbetar i klass A i Single-End (Entakt) koppling. 6H13C (6080/6SA7) röret kan enl. specifikationen lämna upp till dryga 8W per kanal, då det nu är kopplat som katodföljare i denna förstärkare lämnar det ca. 2W per kanal vilket är fullt tillräckligt för att driva ett par hörlurar.
Hörlursförstärkaren kommer som ett färdigmonterat kretskort inkl. elektronrör, 2st kinesiska 6N3 och 1st kinesiskt 6N5P rör, den är eqvivalent med 6AS7/6080/6H13C) - På kretskortet sitter även likriktare och filter för anod spänning. Man måste komplettera med transformator och någon form av schassi låda.
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'Hörlursförstärkare OTL'
=====================================================================
Typ .................................... Hörlursförstärkare
(Färdigbyggt kretskort)
Tube Used .............................. 2x 6H3П-EB/6N3P/6N3
1x 6N5P/6H13C/6SA7/6080
Frequency responce ..................... 10Hz~40kHz +/-1dB
Distortion ............................. <=2%
Output impedance ....................... 32 to 600 ohm
Max output power ....................... 2W + 2W
Output terminal ........................ 1x 6.3mm Stereo Jack
2x RCA Jack
Input terminal ......................... 2x RCA Jack
Power supply ........................... 1x 130V/200mA AC
1x 6,3V 1,5A AC
1x 6,3V 3,5A AC
Power consumption ...................... 53W (MAX)
Storlek (Kretskort) .................... 135 x 173mm
Höjd inkl. 6H13C rör ................... ca. 140mm
=====================================================================
OTL Chassi Bredd 150mm / Längd 250mm / Höjd 60mm (Invändiga mått)
6L6 Chassi Bredd 200mm / Längd 250mm / Höjd 60mm (Invändiga mått) x2
RIAA Chassi Bredd 120mm / Längd 250mm / Höjd 60mm (Invändiga mått)
=====================================================================
|
DIY Transformator
Transformatorn ska lämna 130V/200mA för anodspänningen samt 6,3V/3,5A + 6,3V/1A för glödspänningarna. Jag lindade en egen transformator på drygt en timme, använder ett IE-96 'Transformator-kit' från Svebry.se[L2]
Transformatorn är på 85VA, har beräknat att förstärkaren kommer att behöva maximalt ca: 55VA - Transformator satsen från Svebry.se kommer med primärlindningen för 240V färdiglindad, så det är bara att sätta igång med sekundär lindningarna. Primärlindningen ar lindad med förhållandet 4,22 varv per volt.

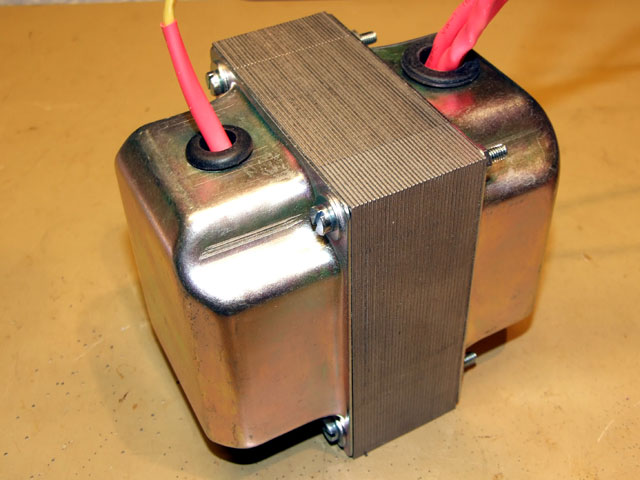

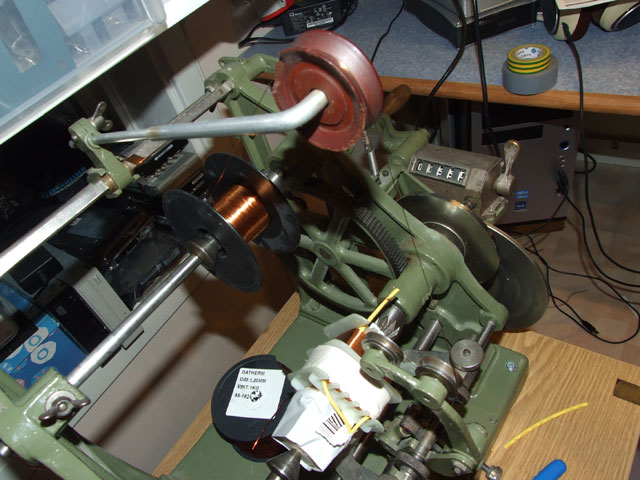

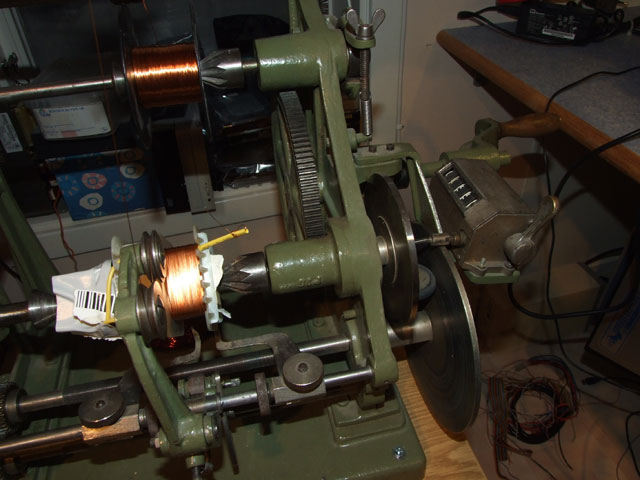

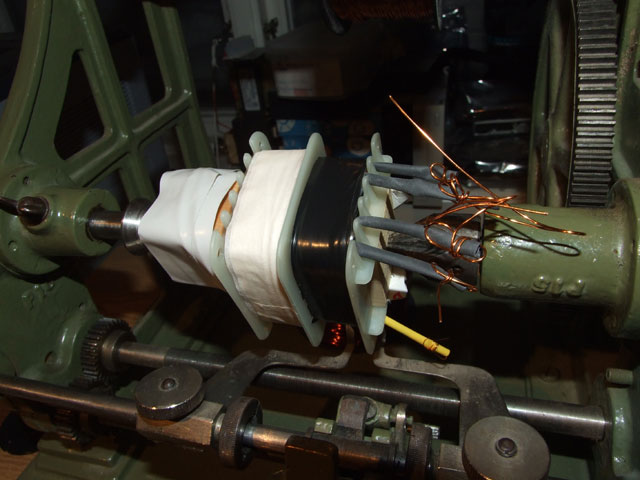

550varv 0,30mm tråd för anodlindning klar

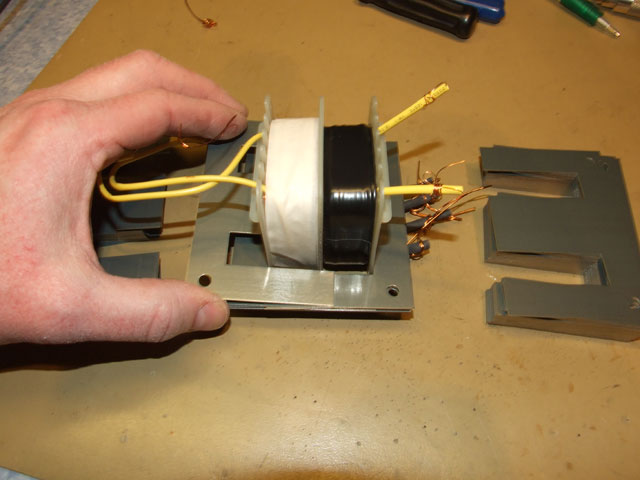

2x 27varv 0,70mm tråd för glödlindning fördiga / Bladar i IE-Kärnan

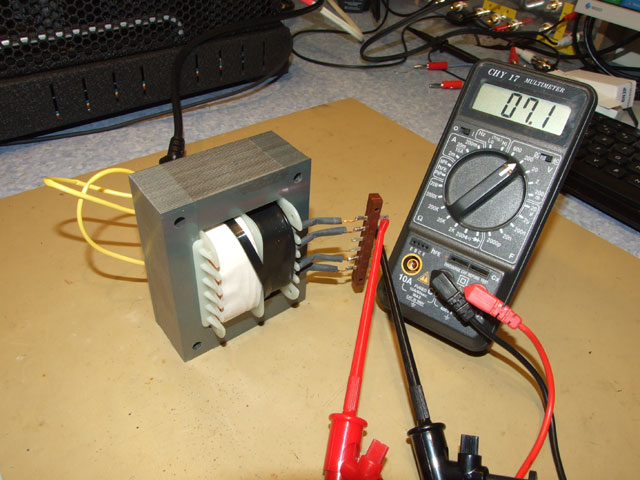

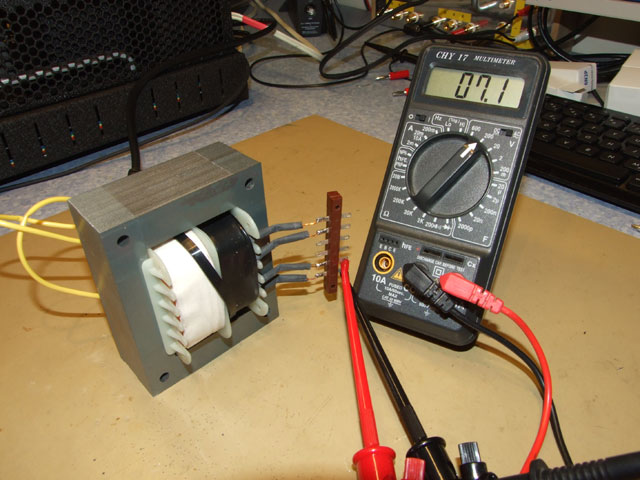

Testmäter 7,1volt / 7,1volt på obelastade glödlindningar

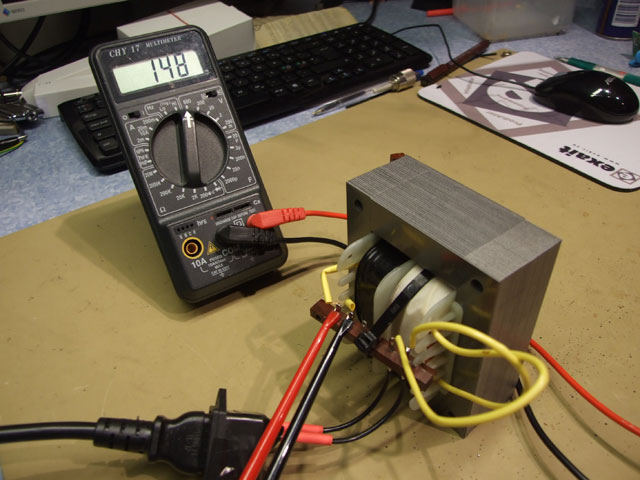

Testmäter 148volt på obelastad anodlindning
Köp / Transport / Embalage m.m.
Till index / top
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L2] Bl.a. transformator kit Svebry.se
[L3] Diverse komponenter Electrokit.se
[L4] B.l.a. Transformatorkåpor AskJanFirst
[L5] Kromad u-list USwebbutik.se
[L6] Transformator kåpor m.m. 'Ask Jan First'
[R1] Datablad för 6H13C
[R2] Datablad för 6H3П-EB

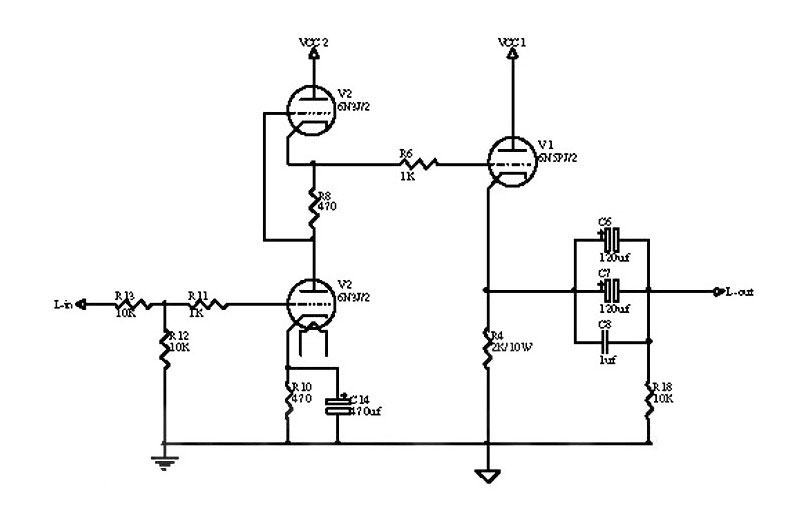

[R3] Kretschema för 6N3P/6H13C förstärkaren
