Senast uppdaterat

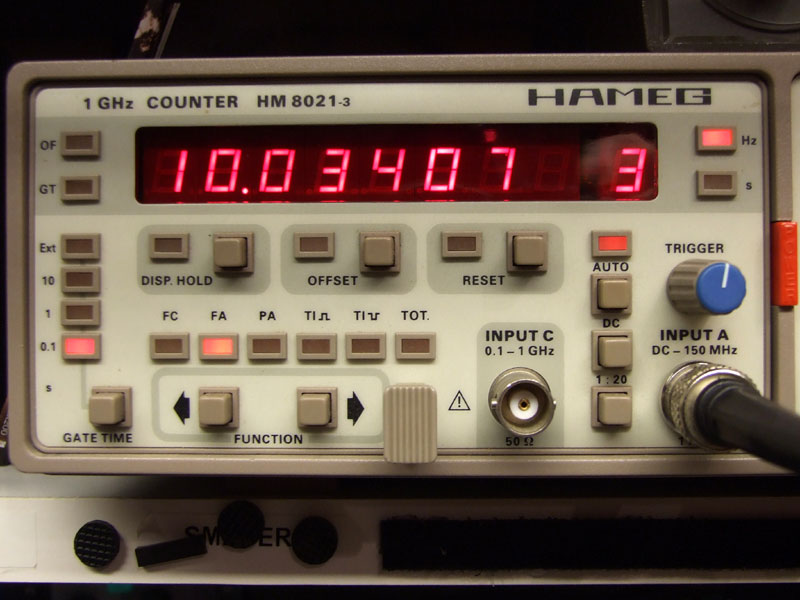

2013.10.16 Bygger 10KHz ton generatorn färdig under kvällen, kopplar upp och testar, avläser frekvensen till 10,03407KHz

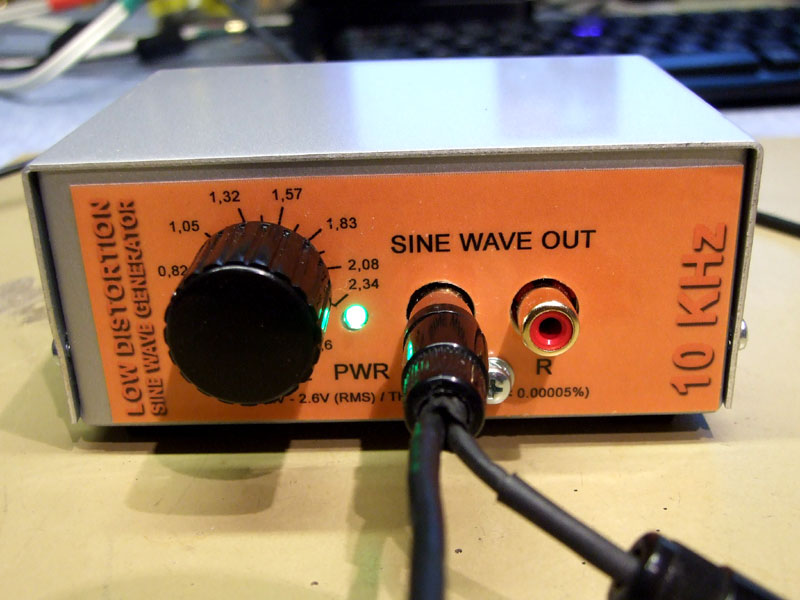

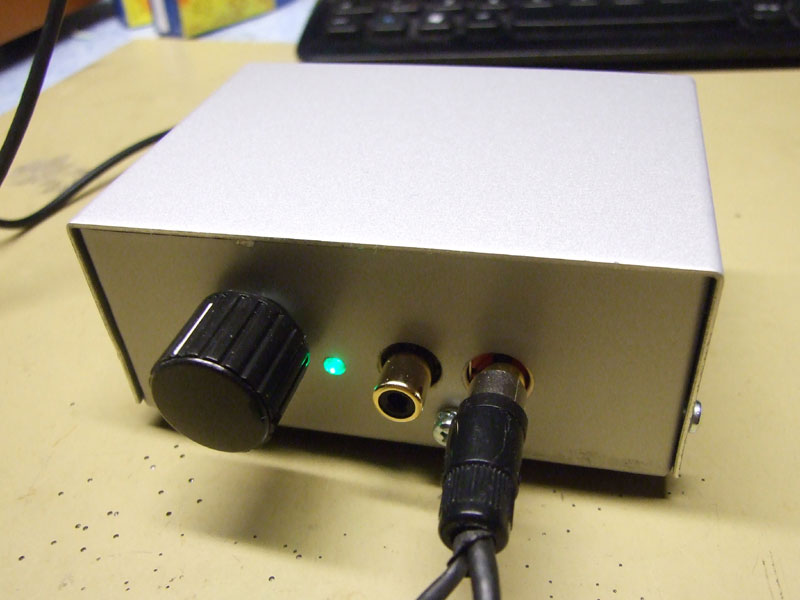

10KHz ton generator klar / Testar
2013.10.1 Har lusläst manualen till HM-8027, där sitter en extra mät utgång för ett universal instrument. Med instrumentet inställt på 200mV / AC så kan man avläsa ytterligare 2/3 decimaler och kan nu utläsa en Total Harmonisk Distortion på 0,00003% (THD) @ 1VRMS ut och 0,00008% (THD) @ 2,6VRMS.

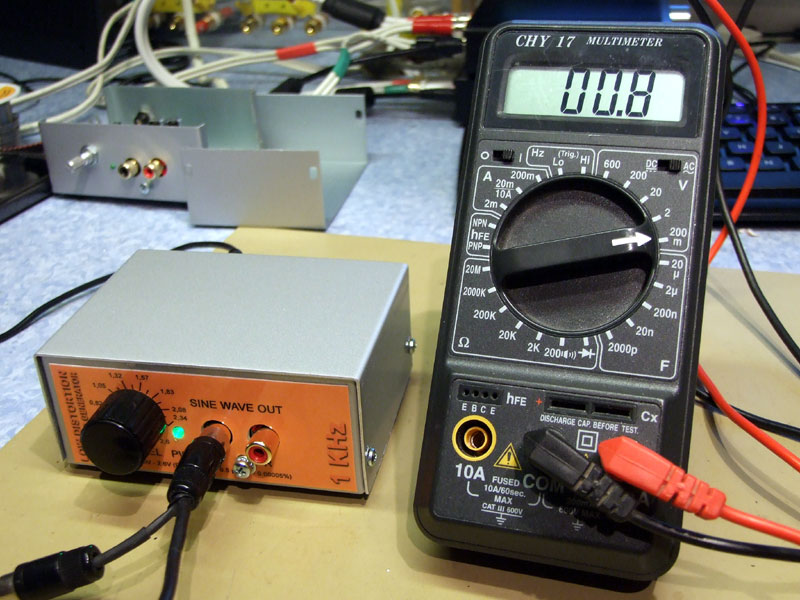

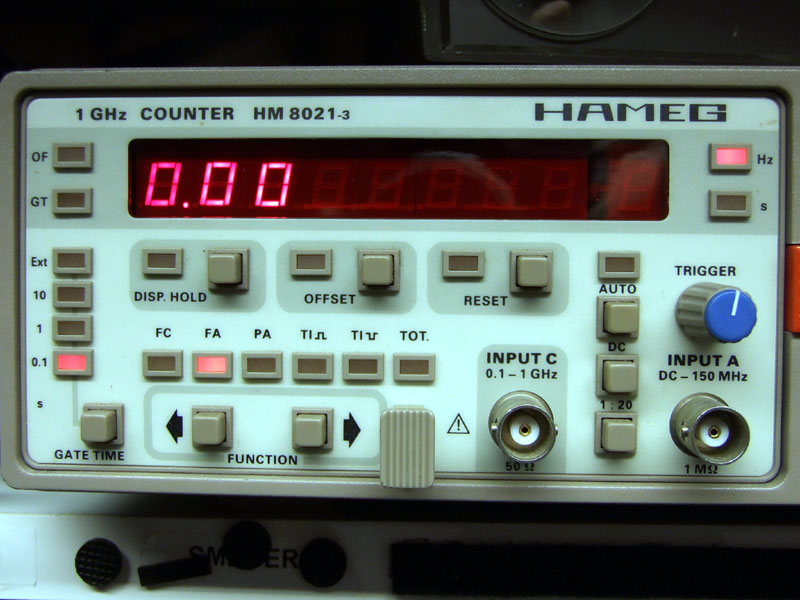

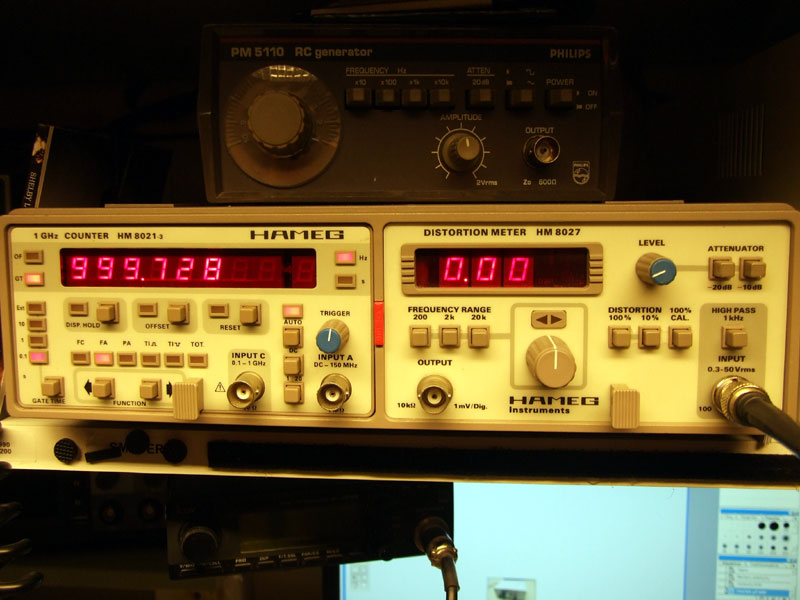

Avläser 0,00 och 00,8 = 0,00008% THD
2013.10.14 Löder ihop den andra regulatorn till 10KHz generatorn, ritar upp front panel 'layout'.

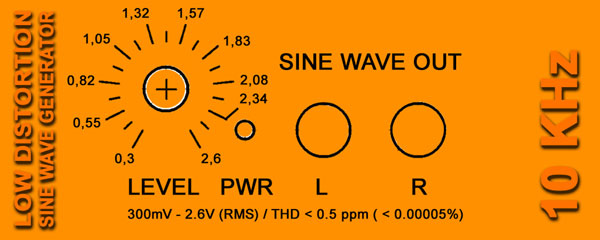

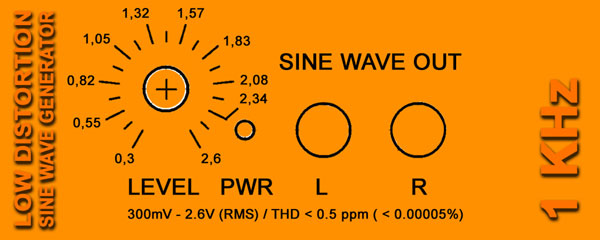

Frontpanen / Layout
2013.10.14 Tillverkade en liten regulator krets på en 25x17mm 'vero-board' bit, använder en LM317 regulator, tre motstånd och två kondensatorer. Använde en online kalkylator, med dom valda motstånden får jag 34,94Volt på utgången. R1 = 220Ω mellan 'Adj' och 'OUT' samt R2 = 5,6KΩ + 330Ω mellan 'Adj' och 'GND'

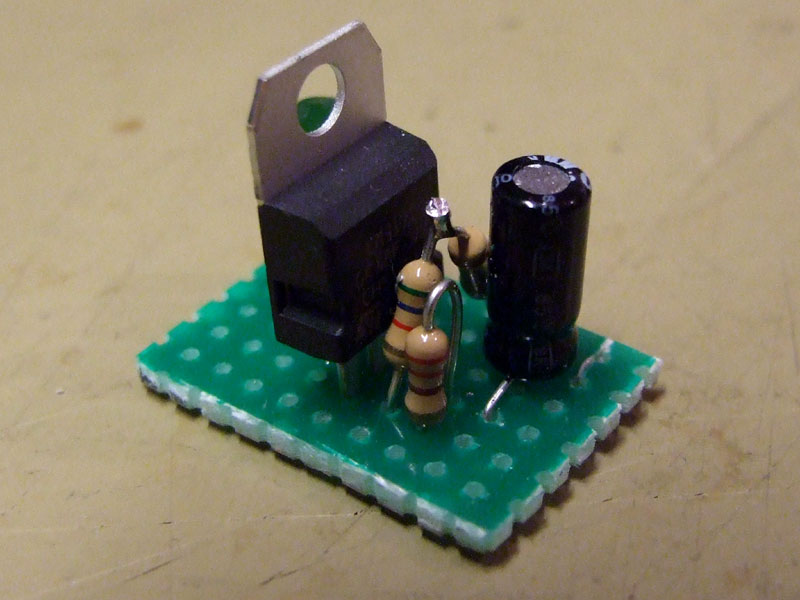

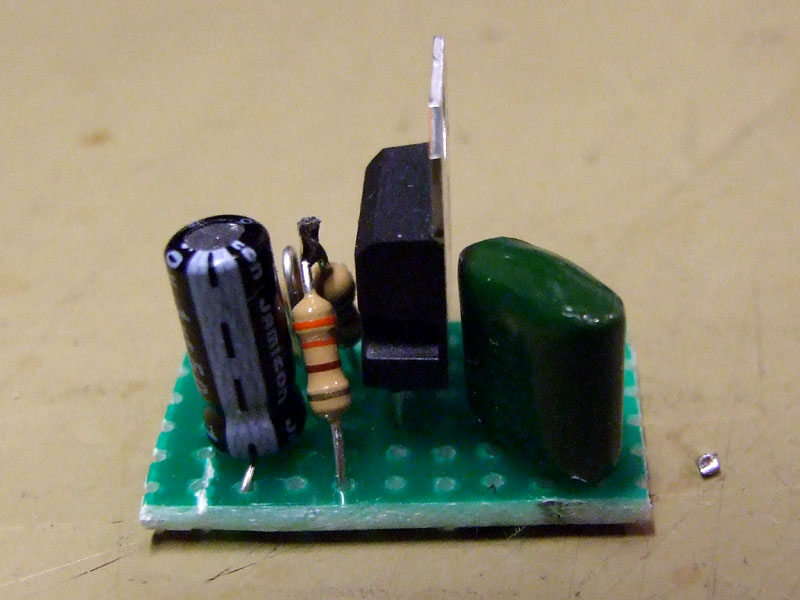

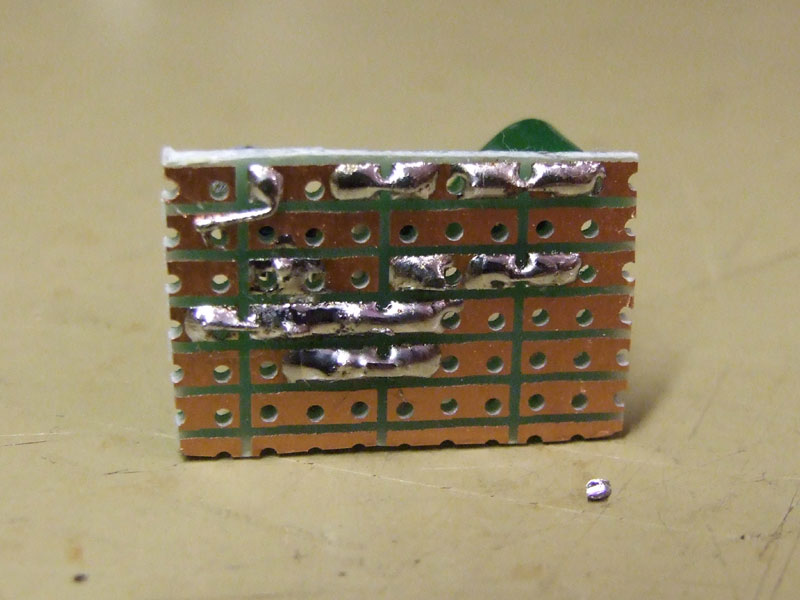

LM317 Regulator krets färdig

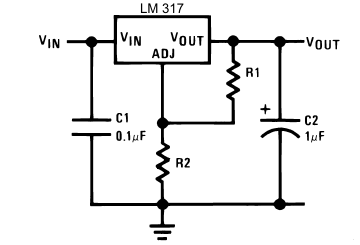

LM317 Regulator krets färdig / schema
Dom båda låg distortions generatorerna får var sin kapsling och var sin regulator, men jag kommer att använda samma switchade 48volt nät adapter till båda.

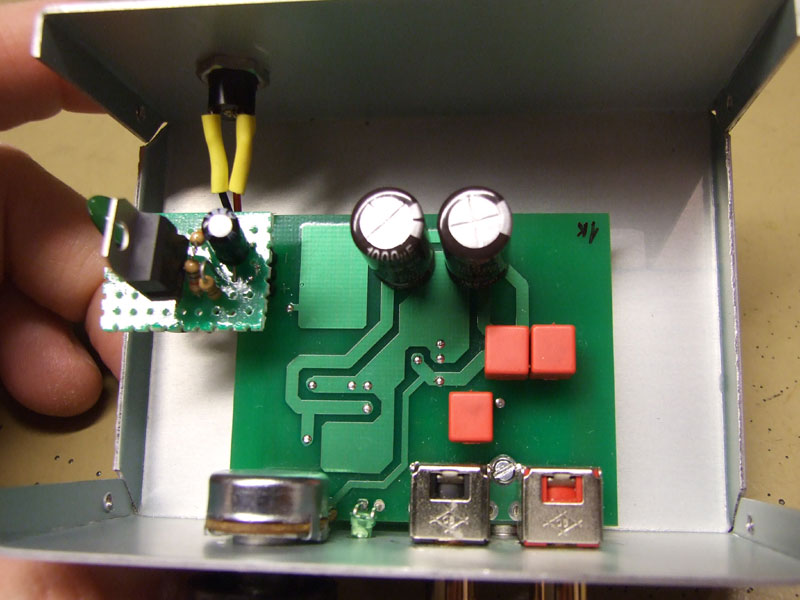

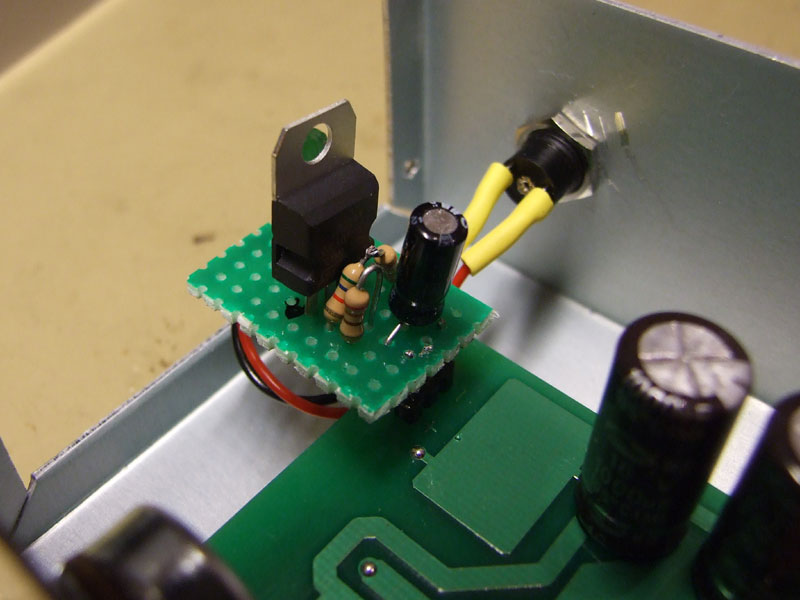

35V Stabilisator krets / Monterad
Det lilla regulator kortet får åka 'piggy-back' direkt på 35Volt ingången på generator korten. Matar regulatorn med ett 48Volt switchad nät adapter. Tillverkar en regulator krets till 1KHz generatorn och en till 10KHz generatorn.
Testar färdig 1KHz Ton generator / Båda generatorerna färdiga

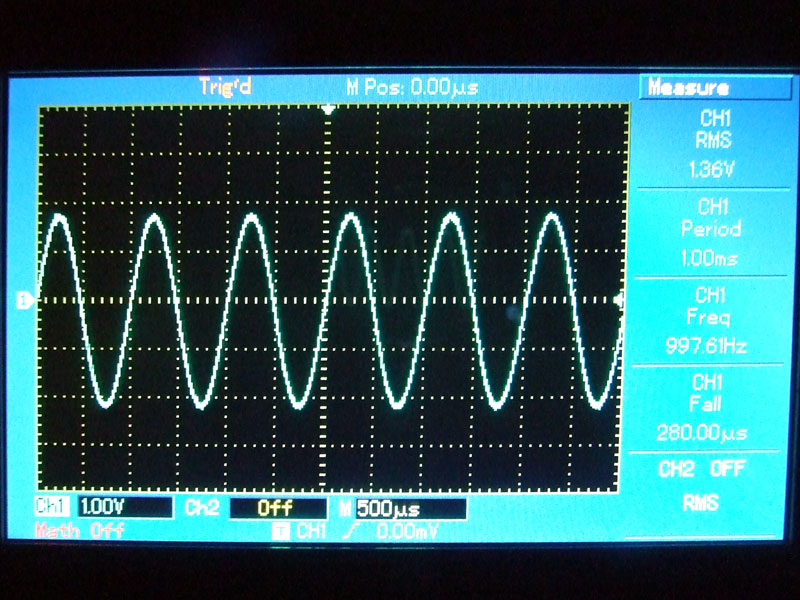

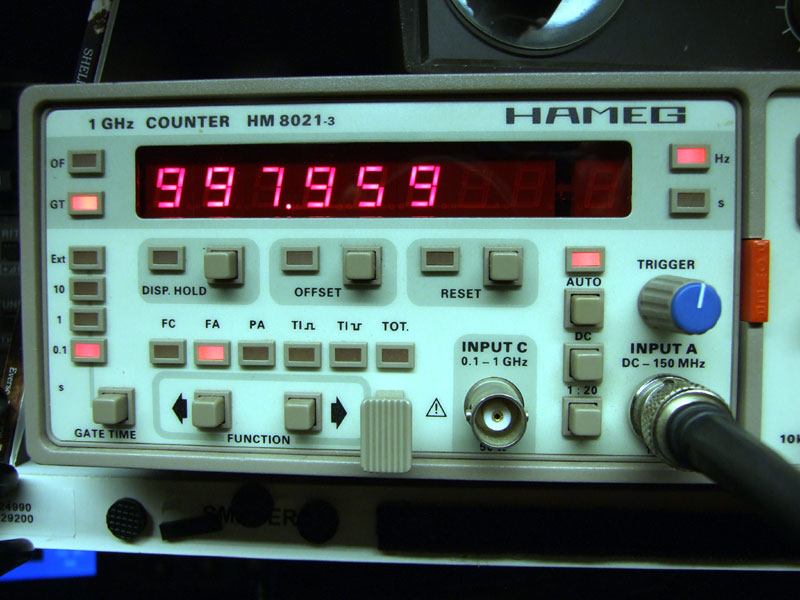

Kopplar upp och provar den första 1Khz generatorn, mäter 997,6Hz (Period tid 1,00mS) på osilloskop och 997,959Hz på 'HAMEG HM-8021s' räknaren.
Ren sinusvåg @ 997,959Hz
Mäter distortion 0,08% THD direkt vid påslag och 0,00% THD efter kalibrering och ca. 30 minuter uppvärmning, använder 'HAMEG HM-8027' distortions mätaren.

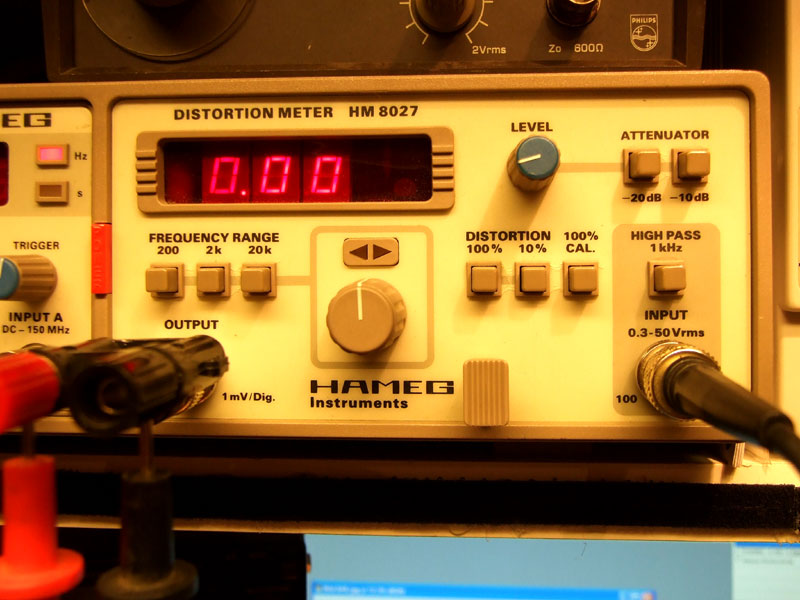

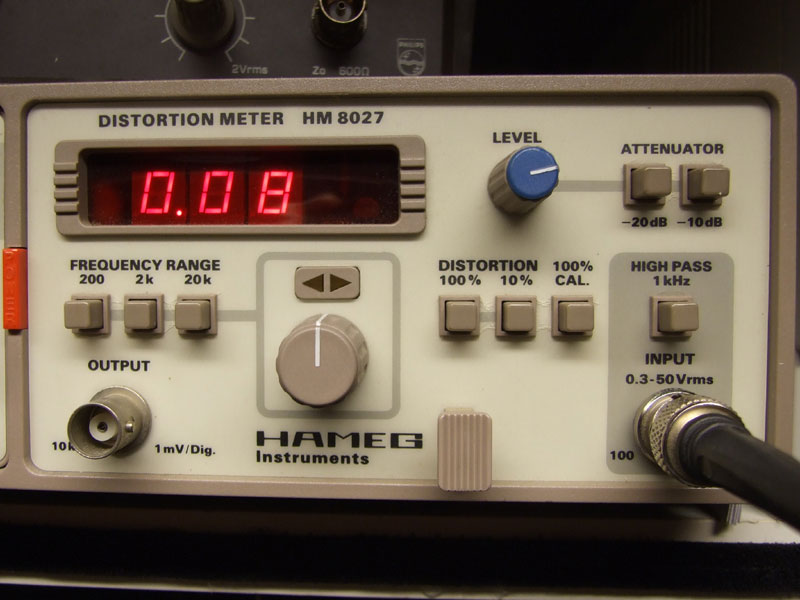

Låg distortions generator startad med 0,08% THD och uppvärmd 0,00% THD

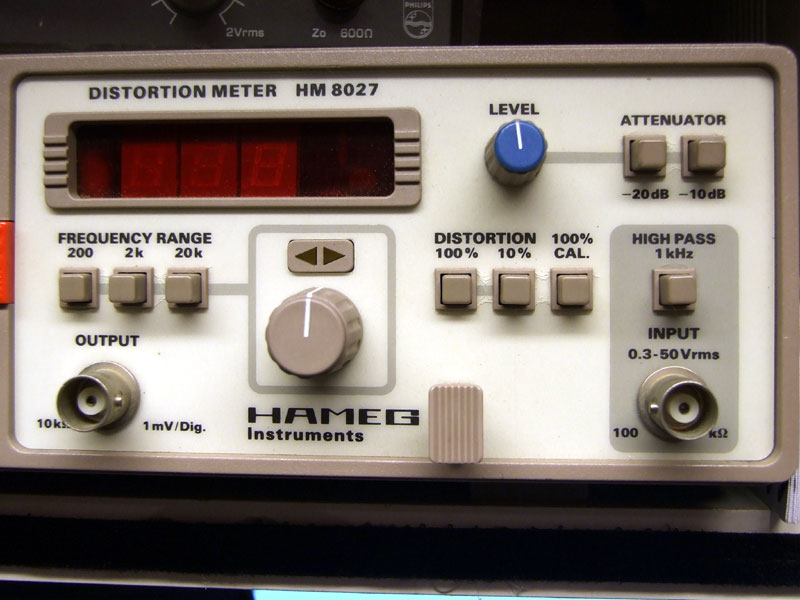

2013.09.24 Har nu fått hem en 'HAMEG HM-8027' distortions mätare, har även inhandlat 2st fasta ton generatorer (1KHz och 10KHz) - Båda ska enl. eBay[L1] säljaren ha 0,00005% distortion max efter 20 minuters uppvärmning.

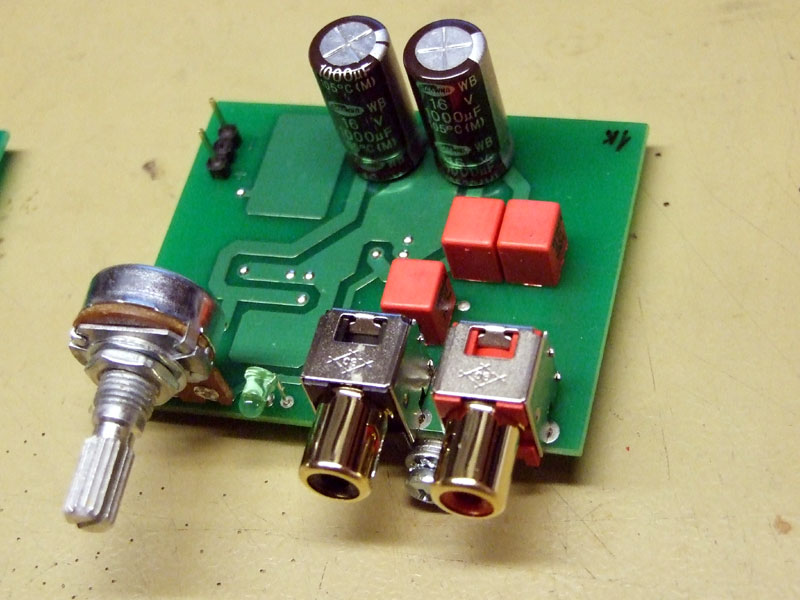

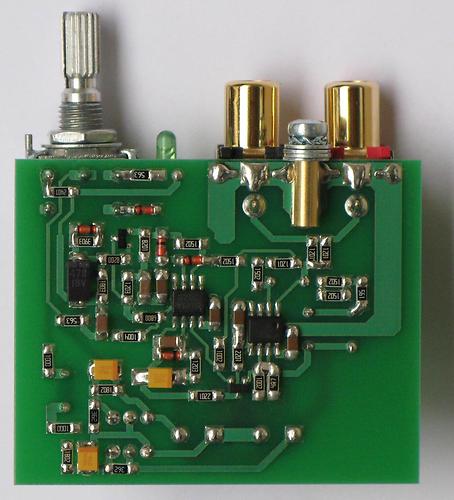

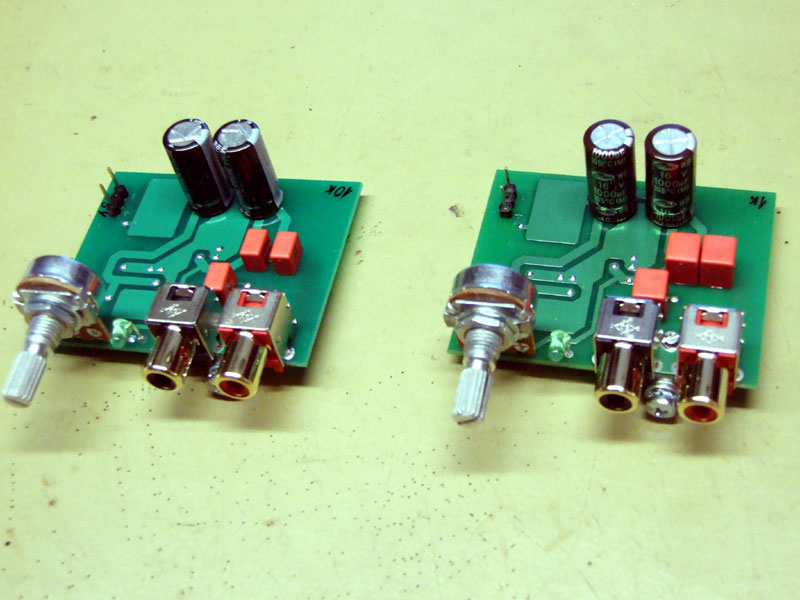

Låg distortions generator 10KHz / 1KHz
Ton generatorerna är färdigbyggda men saknar kapsling, dom är uppbyggda helt analogt runt OP-Amp LME49270. Ska kopplas till 35V/DC som bör vara regulator uppbyggd med god filtrering. Generatorerna lämnar 0,3-2,6Vrms
Bygger en ström försörjning på ett 'vero-board' kort. Använder en återvunnen liten likriktar brygga och två 1000uF/63V elektrolyt kondensatorer. Bygger en stabilesering runt regulator kretsen LM317 - Regulatorn byggs för 35V fast spänning och ska bara klara drygt 50mA ström totalt.

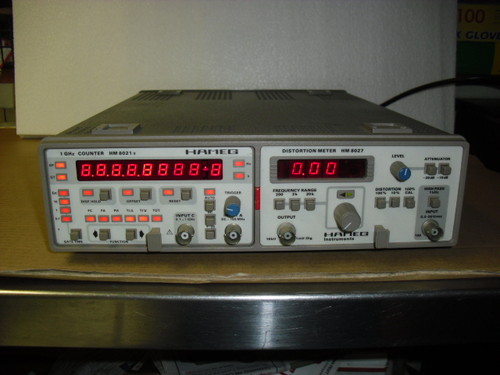

HAMEG HM-8021-s / HM-8027
|
Ljudet / Funktion
Beskrivning
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'Tongenerator krets' ===================================================================== Typ ................................. Ton generator (Sinusvåg) Second and third harmonic levels unloaded or loaded 600ohm ........... < 0.5 ppm ( < 0.00005%) Output frequency .................... 1khz / 10kHz +/- 1% Unloaded output voltage level ....... 300mV - 2.6V (RMS) Output impedance .................... 600 ohm External power supply DC voltage .... 35V External power supply DC current .... 25mA Dimensions (W x D x H) / Weight ..... 60mm x 70mm (50mm - board) x 27mm Weight............................... 20g *Gold plated RCA sockets *Power on LED indicator. *Output level regulator *GND terminal. *Two year warranty. ===================================================================== |
Köp / Transport / Embalage m.m.
HAMEG HM-8027 instrumentet är inhandlat från Spalding, England via eBay.com.uk (Sale date: 09/08/13) - Sinus generatorerna kommer från Riga, Latvia via eBay.com[L1] (Sale date: 09/20/13)
Fick hem HAMEG instrumentet efter ca 14dgr från köp, sinus generatorerna skickades dagen efter köp och kunde hämtas ut från posten två dagar senare!
Bilder från eBay (Säljarnas bilder)
