Bygg project / DIY-Project Rums-strålande högtalare DIY Projekt 2 |
|
INDEX
Senast uppdaterat
2010.08.18 Testar just nu ett försteg 'ROTEL Stereo Control Amplifier RC-870BX' som är tänkt att användas till dom aktiva högtalarna.
2010.07.14 Kollar f.n. på förutsättningar / material till bygget. Hittils har vi kollat på element / byggmaterial / förstärkar modul och filter.
Förstärkaren kommer att placeras i lådans botten tillsammans med bas elementet. Basreflexporten placeras i fronten. Mellanregister (Bredbandselementet) och diskanterna placeras som sig bör i toppen.

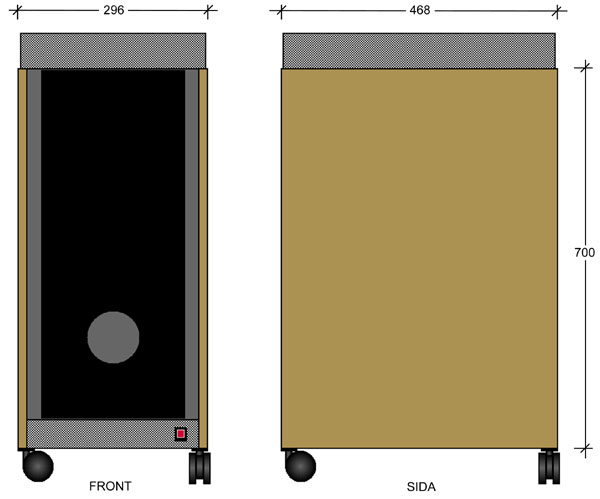

Skiss på högtalare
Bygger lådan på enklaste sätt i 22mm golvspånskiva. Sidor och front kommer att förses med 'beklädnad' - Sidor kläs med 18mm massiv ek / Front med 16mm MDF-Board svart 'Piano-Lack' - I fronten monteras basreflex röret som rundas i öppningen och lackeras ihop. Sidorna blir ca: 50mm längre nertill för att göra utrymme för slutsteg och nät transformator.

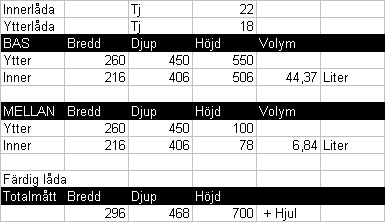

Beräknade mått på högtalare
Till index / top
Förstärkare
Högtalarna kommer att bli 'Aktiva' med en egen inbyggd förstärkare i varje högtalare. Vi har fastnat för en förstärkar-modul (Byggsats) från tyska 'Velleman' - Vi beställer förstärkar modulen / Kylflänsar / Transformatorer från Electrokit.se[L6]
Velleman KIT K8060 monterad på kylfläns
Förstärkar-modulen 'Velleman K8060' har mycket bra tekniska data och som det ser ut även mycket bra teknisk kvalite. På kretskortet sitter även likriktare och filter kondensatorer för strömförsörjning. Tillsammans med förborrad kylfläns och transformator så blir förstärkaren helt komplett.
Förstärkarmodul 'Velleman K8060' =================================================== Effekt (Musik) ................ 200W @ 4 ohm load Effekt (RMS) .................. 100W @ 4 ohm load Effekt (RMS) .................. 70W @ 8 ohm load Distortion .................... 0.02% @ 1KHz/10W Damping factor ................ >800 Frequency response ............ 3Hz to 200KHz (-3dB) Sensitivity ................... 0.6V (RMS) för max ut. Signal to noise ratio ......... 115dB Power supply .................. 2 x 25-30Vac / 100 - 120VA PCB dimensions ................ 107x62mm |
Byggbeskrivning / Manual Velleman K8060 661Kb .pdf fil
Till index / top

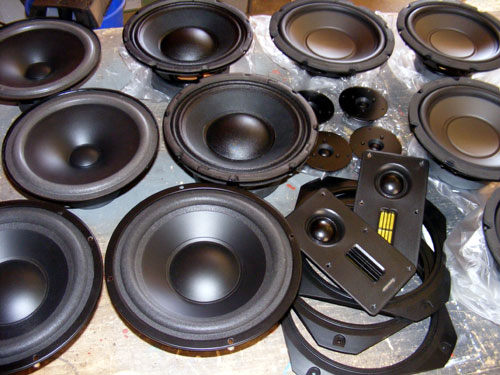

Högtalarna
Högtalarlådorna är i praktiken helt vanliga trevägs högtalare, skillnaden märker man främst på placeringen av mellanregister och diskant element. Dom monteras på 'toppen' för att erhålla den önskade spridningen och den 'akustiska kopplingen' till lyssnings rummet, dessa två egenskaper är grunden för den orto-akustiska principen.
Elementens placering på högtalarna gör att man måste tillverka två 'spegelvända' högtalarlådor, en för vänster och en för höger kanal.
- Basregistret har en helt vanlig basreflexlåda. Vi har använt programvaran 'ProBOX 2000' för att beräkna lådan. Volymen är ca: 44 liter, det 8" stora bas / lågbas elementet 'Proson AAC-21' kommer att monteras i lådans botten. En basreflexport diameter 100 mm / längd 340 mm monteras i fronten. Vi kommer även att testa 'Velleman VDSSP8/8' elementet som fungerade förträffligt i vårat första orto-akustiska projekt, med undantag av mellanregistret. Denna gång ska dom bara jobba inom bas registret så det borde inte bli några problem.
- Mellanregistret får en egen sluten låda (kavitet) med volymen 7 liter. Vi hoppas kunna använda 8" bredbandselementet 'Visaton BG20' från vårat första orto-akustiska projekt. Elementet kommer att lutas upp ca: 9° i bak kant och vinklas in 45° mot mitten.
- Diskantregistret hanteras av 4st (Alt.6st) 'Visaton TW6NG' kon-diskanter. Dessa monteras på samma sätt som i vårat första orto-akustiska projekt.
============================================================ Bashögtalare Alt.1 ............ Proson AAC-21 / FYNDA.se[L10] Bashögtalare Alt.2 ............ Velleman VDSSP8/8 / Electrokit.se[L6] Mellanregister ................ Visaton GB20 / ELFA.se[L4] Diskanthögtalare Alt.1 ........ Visaton TW6NG / Conrad.se[L3] Diskanthögtalare Alt.2 ........ Obi T22-oa / HifiKit.se[L1] |
Till index / top
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] www.hifikit.se - Bl.a. ersättnings element till OA högtalare / Filterkomponenter
[L2] www.minic.se - Bl.a. ersättnings element till OA högtalare / Filterkomponenter
[L3] www.conrad.se - Bl.a Visaton högtalarelement
[L4] ELFA.se - Bl.a Visaton högtalarelement
[L5] Komplett element / Filter sats till SQ-50 C2 från Valutronic.se (En orto-akustisk 'klon')
[L6] Electrokit.se - Div elektronik komponenter
[L7] Rusta.se - EK-Material (Hyllplan)
[L8] IKEA.se - Akustik dämpning 'Mysa Gräs' täcke
[L9] BILTEMA.se - Bl.a. Banan-kontakter, Högtalarterminaler, Polyuretanlack m.m.
[L10] FYNDA.se - Bl.a. Högtalarelement
Referenser:
[R1] Allt om Carlsson högtalare, principer, historia CarlssonPlanet.com
[R2] Djupdykning i SONAB OA-5 mkII Skriver av Troels Gravesen (Mycket bra artikel!)
[R3] Wikipedoa.org om Ortoakustik
[R4] Artikel i RT nr#4 1964 'Pop-boxen' (4.1Kb .pdf fil)
[R5] Läs mera om delningsfilter på Fredrik Nilsson's Webb-Sida
[R6] Ljudtekniska Sälskapet (LTS)
