Försteg - 'Stereo Control Amplifier' 'ROTEL RC-870BX' |
|
2010.08.17 Kopplade upp försteget 'ROTEL Stereo Control Amplifier RC-870BX' under kvällen för en första provspelning.
Försteget ska användas tillsammans med ett par 'rundstrålande' aktiva högtalare som vi byggt. -->Här! Kan man läsa mera om det projektet.

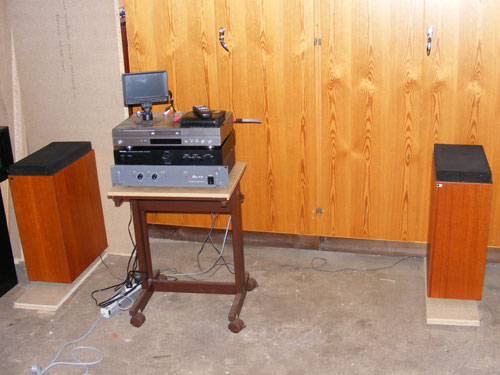

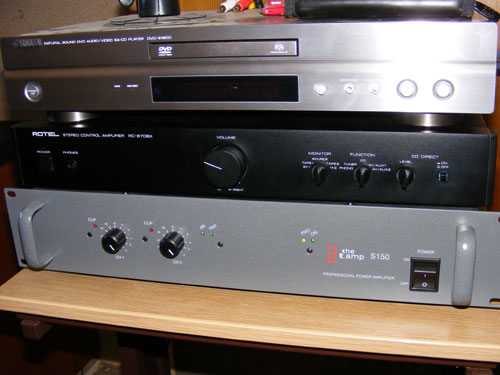

Vid denna första provspelning så använder vi försteget tillsammans med slutsteget 'the t.amp S150' och DVD-Audio / SACD spelaren 'YAMAHA DVD-S1800' - Högtalarna är ett par klassiska 'Sonab OA-5 Typ2 ortho-acoustic series' som vi restaurerat till original skick.

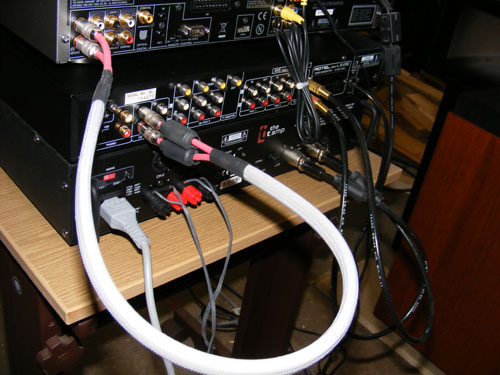

Test setup
'ROTEL Stereo Control Amplifier RC-870BX'
Försteg 'ROTEL Stereo Control Amplifier RC-870BX'
=====================================================================
Type ............................. Förförstärkare / Försteg
Total Harmonic Distortion ........ 0,004% Max
20Hz to 20KHz CD/Tuner inputs
Intermodulation Distortion ....... 0,004% Max
Input Sensitivity / Impedance
PHONO (MM) ...................... 2,5 mV / 47 Kohm
PHONO (MC) ...................... 250 uV / 180 ohm
CD / TUNER / TAPE ............... 150 mV / 24 Kohm
AV / AUX 1 & 2 .................. 150 mV / 24 Kohm
Output Level / Impedance
Headphone ....................... 4-16 ohm
Main out ........................ 1,0 V / 330 ohm
Overload Level (THD 0,5% @ 1KHz)
PHONO (MM) ...................... 180 mV
PHONO (MC) ...................... 25 mV
CD / TUNER / TAPE ............... 5 V
AV / AUX 1 & 2 .................. 5 V
Frequency Responce
PHONO (MM) ...................... 20Hz to 20KHz +/-0,2dB (RIAA STD)
PHONO (MC) ...................... 20Hz to 20KHz +/-0,2dB (RIAA STD)
CD / TUNER / TAPE ............... 4Hz to 100KHz +0,5dB / -3dB
AV / AUX 1 & 2 .................. 4Hz to 100KHz +0,5dB / -3dB
Signal to Noice Ratio (IHF network)
PHONO (MM) ...................... 80dB
PHONO (MC) ...................... 70dB
CD / TUNER / TAPE ............... 95dB
AV / AUX 1 & 2 .................. 95dB
Supply voltage ................... 230 V 50 Hz / 10 Watt
Dimensions mm .................... 430(B) x 66(H) x 320(D)
Weight ........................... 3,8Kg
=====================================================================
Användar manual 'ROTEL Stereo Control Amplifier RC-870BX' (1,6Mb .pdf file)
|
Läs mera om att Lyssna / Jämföra ljud, Testa / justera skivspelare, Hålla koll på ljudet -->Här!
