    Det har blivit dax för en 'Total översyn' av vår surround anläggning, detta p.g.a. helt nya möjligheter med digital överföring av både ljud och bild. På den här sida försöker jag beskriva våra lösningar och val vid installation av våran surround anläggning.

    Notera!
    Om du vill läsa om någon 'Värsting-anläggning' så kan du nog sluta att läsa nu! Våra ambitioner är nog lite för låga för att komma med i den kategorin. Tanken är att åstadkomma bra med 'Pang för pengarna' - Det får naturligtvis inte kosta skjortan, men ska på samma gång uppfylla dom krav som man helt klart har på,- Funktioner, Ljud och bild kvalite o.s.v. Hela anläggningen kostar under 10KKr.


    Senast uppdaterat!
    2010.03.03 Fick problem med DVD-Läsning på min Centrum DVPHD-200 spelare (Även på köpta skivor) - Så det blev dax att titta på något nytt. Har nu skaffat en
    SAMSUNG DB-P1600 Blu-Ray / DVD / CD spelare.

    2010.02.18 Nu är äntligen 'rätt' surround högtalare på plats, har nu hängt upp ett par 'DYNAVOICE Challenger S-5 EX' på väggen bakom soffan. Passade samtidigt på att dra bättre kabel, använder nu en 5x2,5mm² EKK kabel till bak kanalerna.

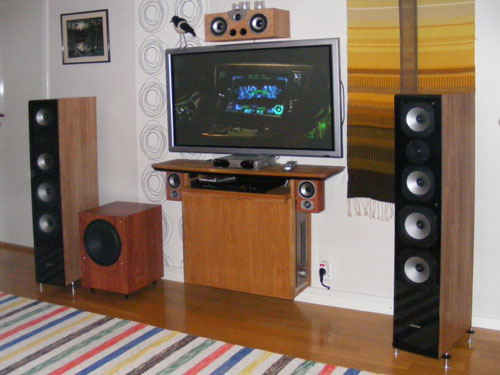

    2009.12.28 Har monterat den nya centerhögtalaren 'DYNAVOICE Magic C-4ex' - Passade även på att ta lite bilder på fronthögtalarna 'DYNAVOICE M-65ex' och på hela anläggningen.

    Så är nu ALLA mina högtalare inköpta från FYNDA.se som jag gärna öser lovord över! - Dom har ett brett utbud, bra priser och helt fantastisk service.


    Komplett anläggning 2010.01.22

    2009.02.20 Det har blivit dax för en 'Total översyn' av vår surround anläggning, detta p.g.a. helt nya möjligheter med digital överföring av både ljud och bild. På den här sida försöker jag beskriva våra lösningar och val vid installation av våran surround anläggning.

    Historik
    Surround anläggningen har förnyats löpande genom åren, Första anläggningen byggde vi ihop
    ca: 1988-1990 den bestod av:

      # AV Receiver Technics SA-GX350
      # Nicam stereo video Salora (Akai)
      # Fronthögtalare, Hemmabygge, Basreflex ca: 120Liter
        - Bas 2x 8" Philips / Mellan 2x 4" Hukotone / Diskant 1" Dome Philips
      # Surround / Center SONY SS-U10 / SS-SN10 (Paket)
      # Subbas 12" GAMMA Bas i sluten låda ca: 100Liter + Slutsteg Zachry D250
      # Satellit anläggning Salora XLE + motorstyrning
        - Barracuda focal parabol + 1,2dB LNB med elektrisk ferrotor


    Detta var då den andra surround anläggningen i kommunen! - Konstaterar även att det var väääldigt dyrt på den tiden, kommer ihåg att förstärkaren kostade 13KKr, video-spelaren kostade 8KKr och Sattelit anläggningen 21KKr det var mycket pengar på den tiden.

    Bland det första som byttes ut var centerhögtalaren, köpte ett visningsexemplar 'AUDIO PRO EGO 313' vid en utförsäljning hos 'Takt&Ton' i Luleå ca: 1999(2000) - Efter detta har jag även ersatt dom hembyggda front högtalarna med ett par YAMAHA NS-45E inköpta vid en utförsäljning hos Tore Henriksson Radio&TV, Kalix.

    Anläggningen

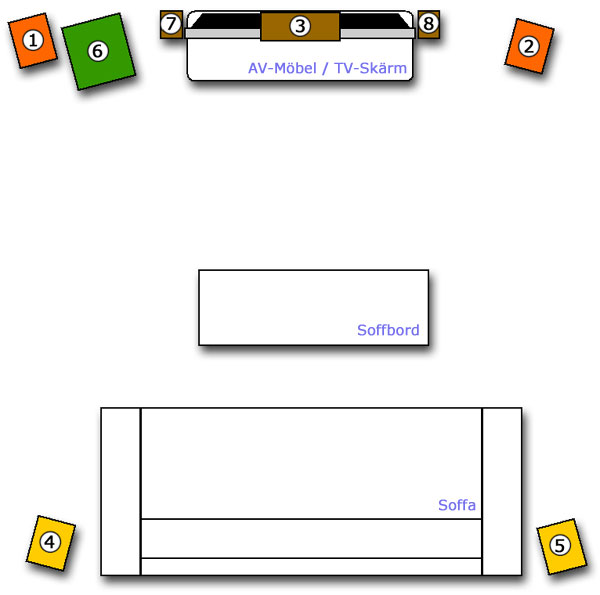

    Surround anläggningen består av: 5.1 AV-Receiver (Förstärkare), 2st Fronthögtalare, 1st Centerhögtalare, 2st surroundhögtalare samt en aktiv subbas. Här kan du se den 'layout' som vi använder för att få önskad ljudbild i rummet.


    Surround anläggningen

    1/2 - Fronthögtalare ................... DYNAVOICE Challenger M-65 EX 2495:-
    3   - Centerhögtalare .................. DYNAVOICE Magic C-4ex         595:-
    4/5 - Surroundhögtalare (Bak) .......... DYNAVOICE Challenger S-5 EX   995:-
    6   - Subbashögtalare .................. PROSON Stratego Sub 10+      1995:-
    7/8 - (Stereo) Satellithögtalare ....... PROSON Reality Sat 31 SA **
        - (Stereo) Satellithögtalare ....... Dynavoice Magic S-4 EX **
        - 5.1 AV-Receiver .................. YAMAHA RXV-463SW             3190:-
        - Blu-Ray/DVD-Spelare .............. SAMSUNG BD-P1600             1990:-
                                                                          8873:-

    ** Har inte räknats in då detta inte är en del av surround anläggningen

    - Installationen -
    En av dom mål vi har haft när vi nu 'uppgraderade' vår anläggning var att den inte skulle uppta allt för stort utrymme. Vilken AV-Möbel ska man då satsa på? - Dom flesta som finns att köpa färdiga, påminner om den typ av 'stereobänkar' som var poppis i mitten av sjuttitalet och är ganska stora och klumpiga.

    För att lösa en del problem gjorde vi ett försök att tillverka en egen AV-Möbel. den löser några av dom problem man oftast får när man ska sätta ihop en AV/Surround anläggning.

  • Alla anslutningar är lätt åtkommliga
  • Anläggningen kommer upp från golvet
  • Stjäl litet utrymme från rummet.
  • Alla kablar är dolda.

    AV-Hyllan

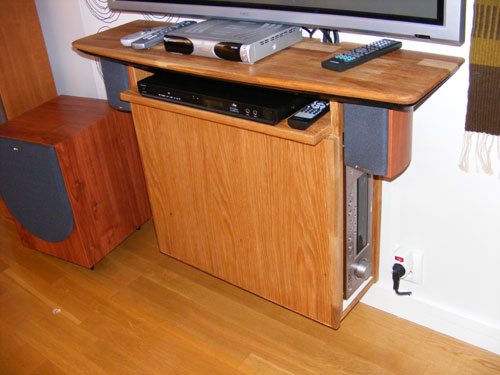

    2009.04.03 Byggde denna 'slimmade' AV-Möbel i oljad EK för att få upp anläggningen från golvet och samtidigt dölja alla kablar. Sidor / front och mellan hyllan är gjorda av en återvunnen skrivbords skiva i EK-Faner (Spånskiva) - Topp hyllan är utförd i massiv stavlimmad ek.


    AV-Hylla

    Utförlig beskrivning av den 'slimmade'
    AV-Möbel i oljad EK

    - Koppling -

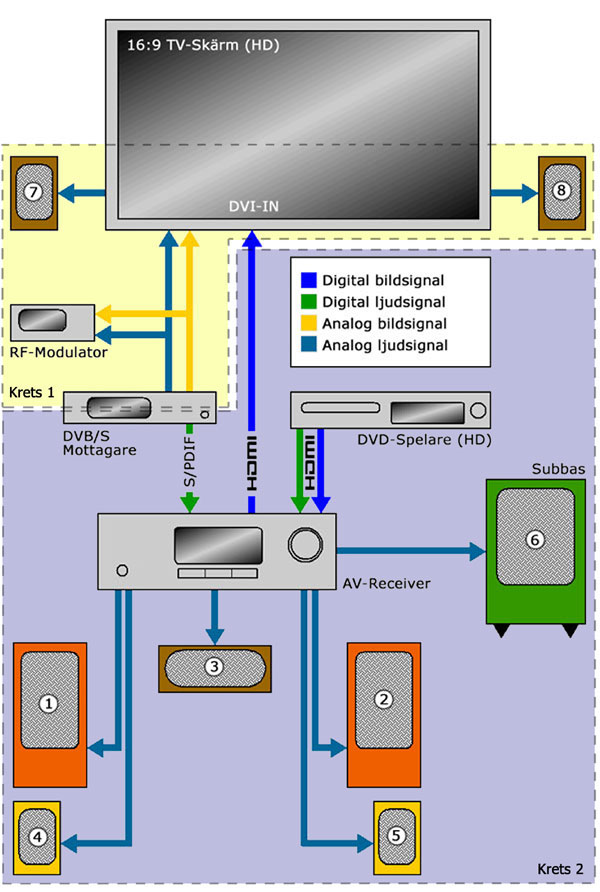

    För att det ska vara enkelt att starta upp anläggningen använder vi mestadels endast analog bild/ljud, t.ex. när man vill titta på TV. I det fallet utnyttjar vi bildskärmens inbyggda analoga stereo förstärkare och en composit video ingång. (krets 1) - När vi vill titta på film via DVD/Media spelaren med digitalt ljud/bild kopplas allt via AV-Receivern, detta gäller aven när vi vill lyssna på digitalt ljud från SAT-Mottagaren (krets 2)

    Analogt bild/ljud
    'Krets 1' - Används för normalt TV-Tittande, analog ljud och bild tas ut från DVB/S-Mottagaren direkt till TV-Skärmen som har inbyggd stereo förstärkare för ljudet. Analogt ljud/bild går även in i en RF-Modulator för att vi ska kunna se TV i sovrum via RF-Signal (75ohm coaxialkabel)

    Digitalt bild/ljud
    'Krets 2' - Används vid film visning, digitalt ljud och bild från DVD-Spelare samt digitalt ljud från DVB/S-Mottagaren körs via 5.1 AV-Receivern.



    Material
      1st Energisparande grenuttag   -> Inkommande EL 220V/AC 10A
      4st Högtalarkabel 2,5mm2       -> Bi-Wire koppling till front högtalare
      15m Kabel 5x 2,5mm2 EKK        -> Analog ljud till bak kanalerna
      1st HDMI - HDMI kabel 1,5m     -> Digital ljud & bild från DVD-Spelare
      1st DVI - HDMI Kabel 1,5m      -> Digital bild till TV-Skärm
      1st Lågnivå kabel 8m**         -> Analog ljud till subbas
      1st Y-Split 1xHo-2x Ha         -> Analog ljud till subbas
      1st Lågnivå kabel 1m**         -> Digital ljud från sat mottagare
      1st Std. AV-Kabel 1,5m         -> Analog ljud & bild sat > TV-Skärm***
      2st Grenkabel Y-Split          -> 1xHo-2xHa Videolänk***

     ** Hemmagjord signalkabel Beskrivning hittar du -->Här!
    *** Direkt anslutning av ljud & bild från sat mottagare till TV-Skärm
        och videolänk (RF-Modulator)


    Vi har även använt vita kabel-kanaler för att dölja t.ex. högtalarkabel och anslutningskablar till subbas. Kablarna till surroundhögtalarna (Bak-kanaler) har förlagts i VP-Rör (EL-Installationsrör). Genom väggen bakom anläggningen, via en garderob upp på takbjälklag och ovanför rummet.

    Kablar inom Audio området är ett 'Hett' ämne på dom flesta forum. På -->
    denna sida beskriver jag våra erfarenheter inom området.

    - Energiparande grenuttag -
    När vi uppdaterade vår surround anläggning passade vi samtidigt på att installerade en ny typ av grenuttag med 'automatiskt' på/avslag - Grenuttaget känner av den apparat som kopplats till 'MASTER' uttaget och kopplar automatiskt till övriga 'SLAVE' uttag.
    En bättre beskrivning hittar du -->Här!


    Läs mera...
