2022.05.27 Köpte en ny liten bänksvarv förra sommaren, har äntligen tvättat av fabriks infettningen och ställt den i ordning.

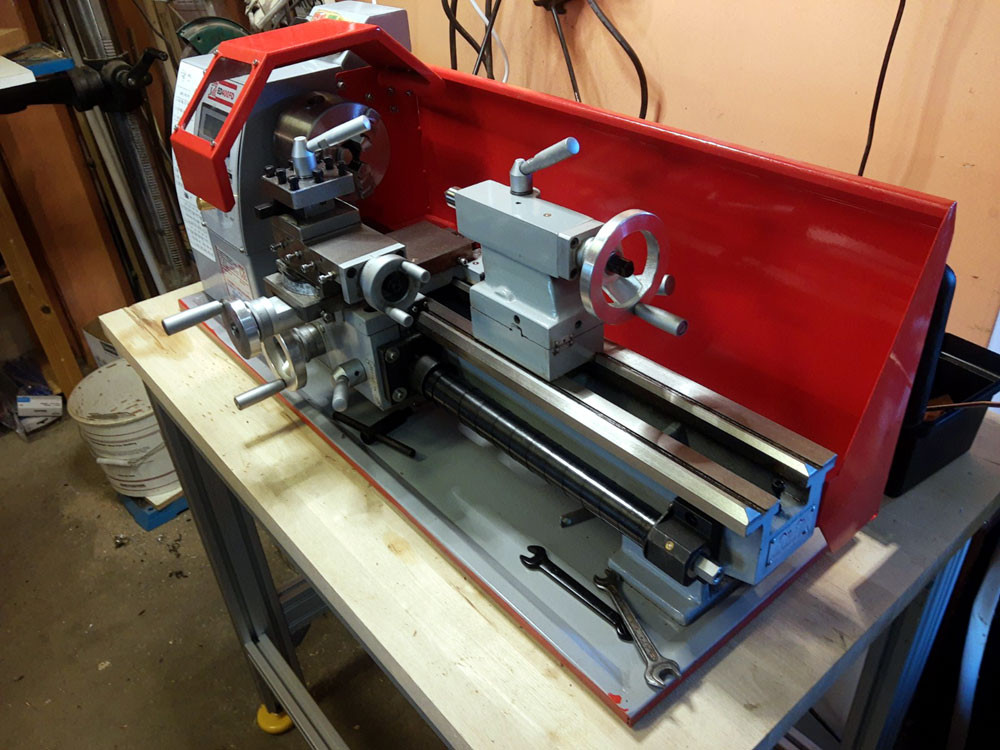

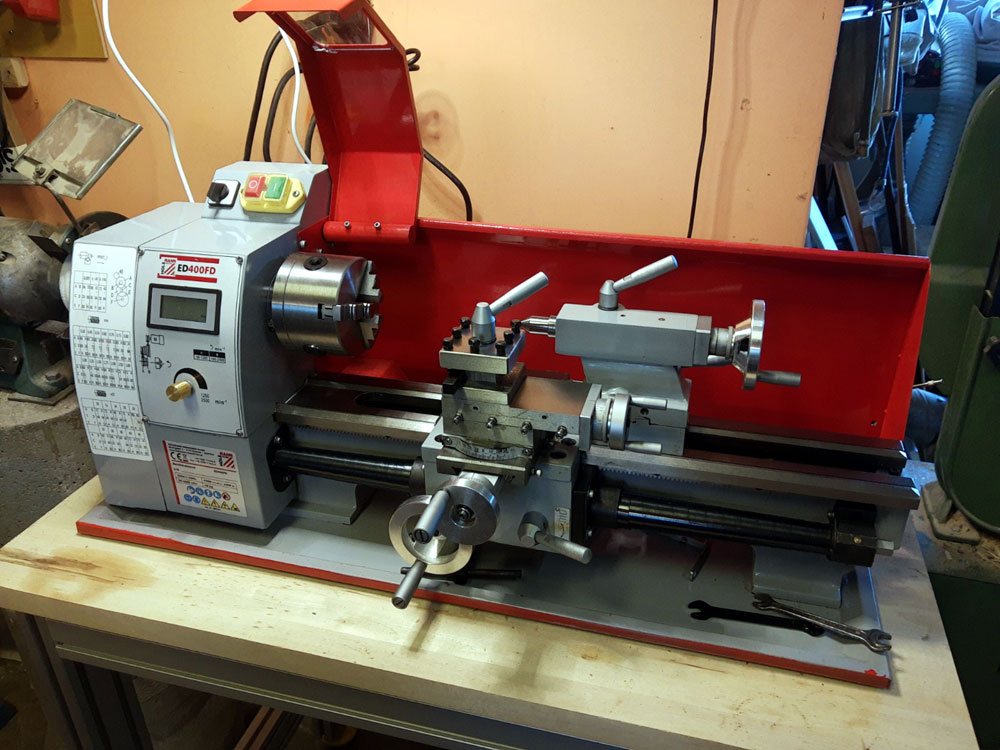

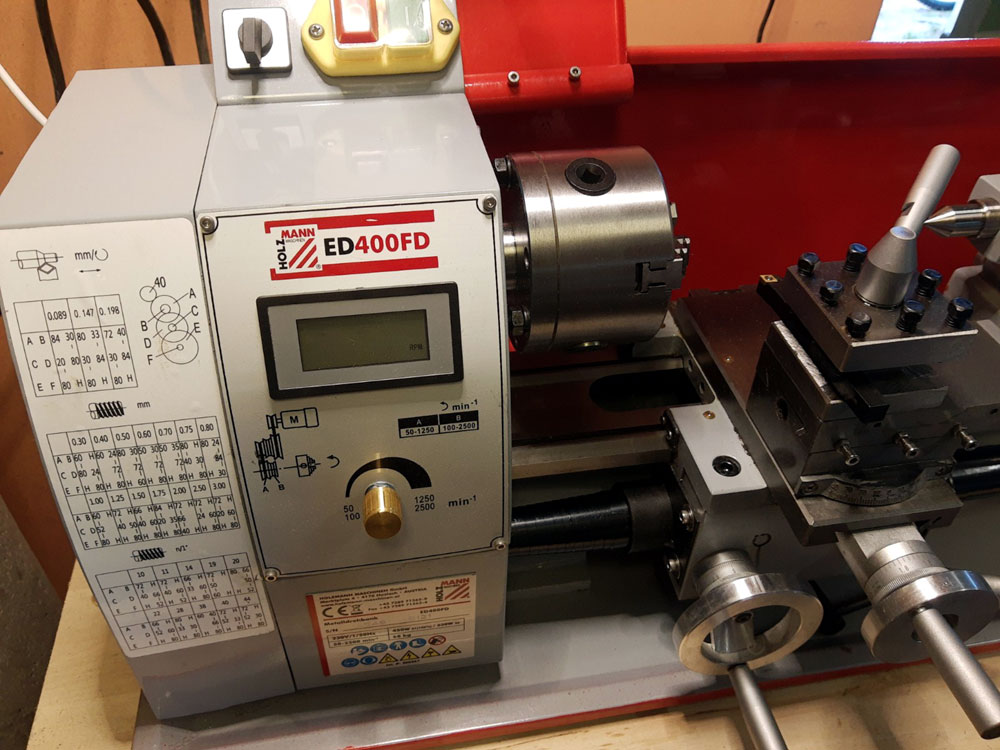

Metallsvarv 'HOLZMANN ED400FD'
Svarven heter 'HOLZMANN ED400FD' och är inhandlad hos lovangersmaskin.se[L3]

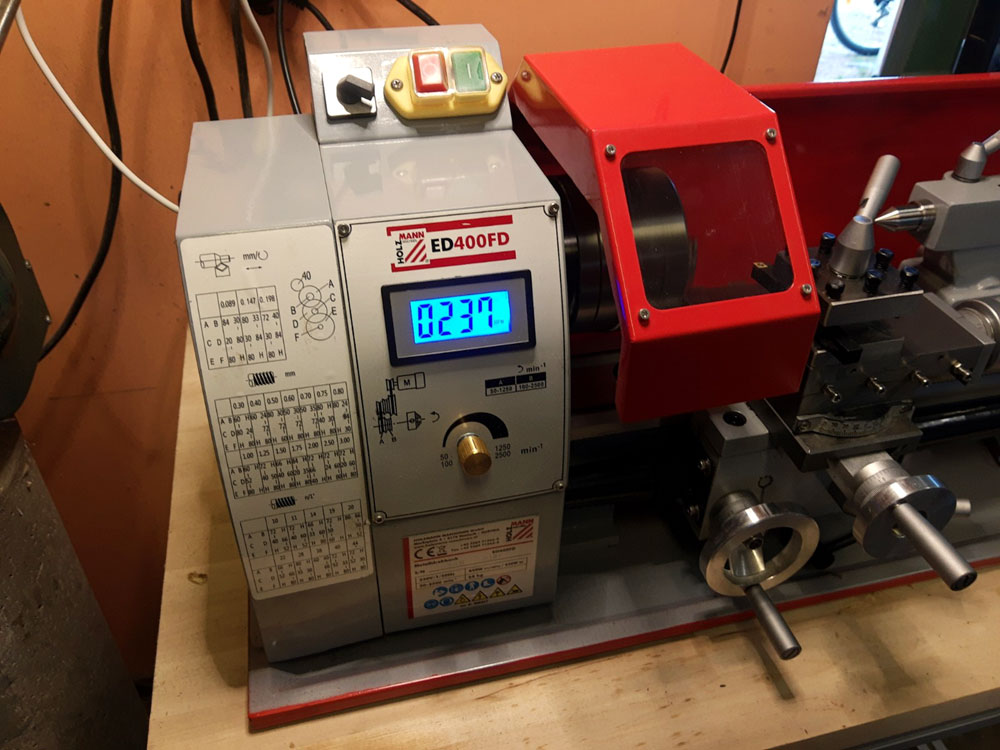

Metallsvarv 'HOLZMANN ED400FD'
Tekniska data ......................... Metallsvarv ED400FD
Motor ................................. 450 W, 230 V
Dubbavstånd ........................... 400 mm
Bäddbredd ............................. 100 mm
Dimensioner LBH ....................... 930 x 390 x 370 mm
gängstigning metrisk .................. (18 trådar) 0,5-3
spindelhastighet ...................... 50-2500
diameter över tvärslid ................ 110 mm
Dubbdockekona ......................... MK2/MT2
Spindelfäste .......................... MK3/MT3
Spindelgenomgång ...................... 21 mm
tvärslidsrörelse ...................... 80 mm
toppslidsrörelse ...................... 85 mm
Bruttovikt ............................ 75 kg
Nettovikt ............................. 70 kg
|
2022.05.01 Har inte uppdaterat denna sida på flera år! - Verkstan har däremot uppdaterats en del, senast 'tillskottet' är ett 'pall-bord' för utomhusbruk.

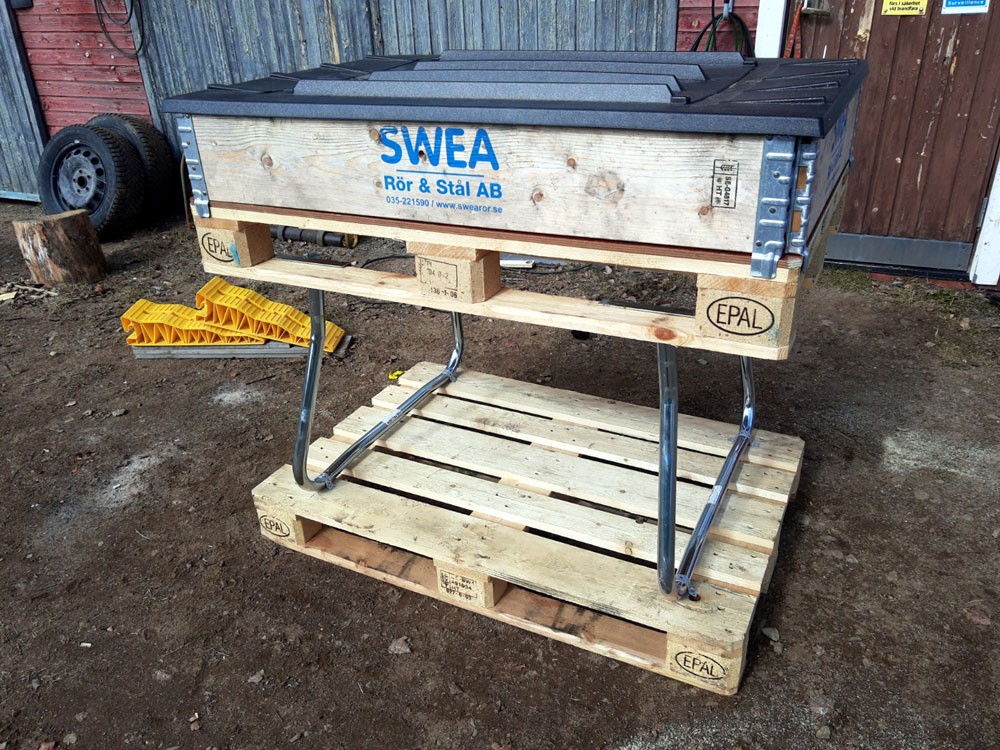

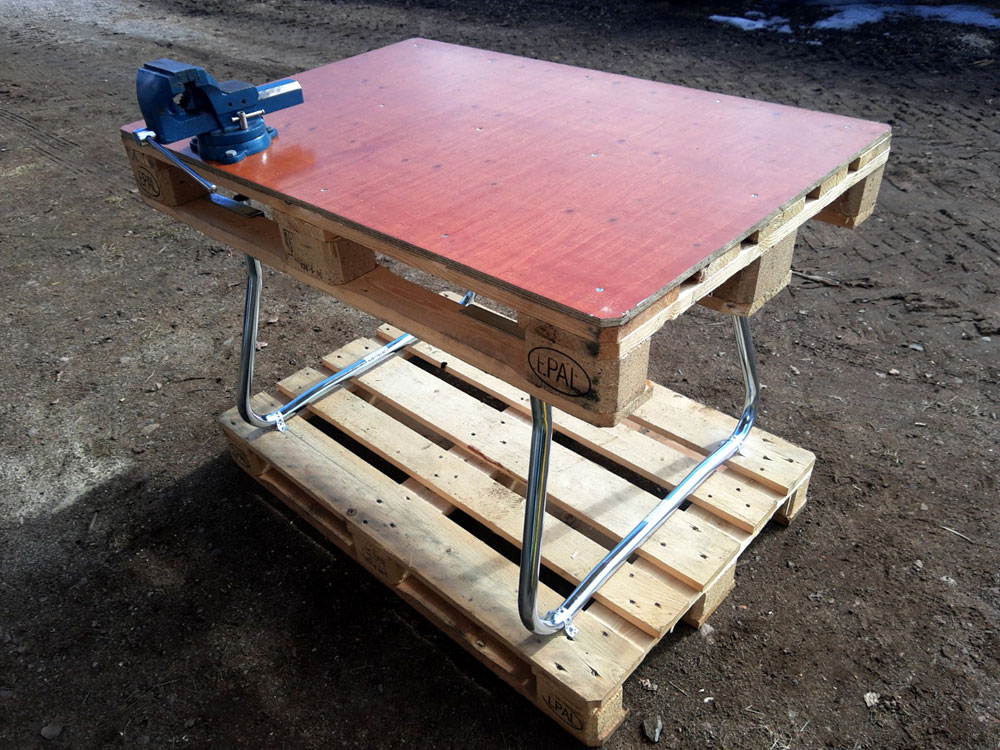

'Pall-bord'
Använder färdiga 'pallben' Artikelnummer: 1000713515 från DUAB.se[L1] (Duabhuset) - Höjd på pallben + en lastpall blir 73cm, använder sedan även en pall nertill för att kunna förflytta bordet med pallgaffel.
Arbetshöjden med pall under är drygt 90cm. På den undre pallen kan man sedan förvara material & verktyg när man jobbar vid bordet.
På bordets ovansida har jag skruvat en skiva (80x120cmx12mm) vattenfast form-plywood. Slutligen ett skruvstycke, 150mm Artnr. 12-065 från BILTEMA.se[L5], skruvstycket kan vridas in så att man kan lägga på en pallkrage med lock,
så är bordet och skruvstycket skyddat för väder och vind.
2012.03.18 Premiär körde vertikalfräsen på våran nya kombimaskin. Fräser en 'klack' på fönstersalning åt en kompis - Använder det medlevererade 'rull' stödet, fungerar förträffligt.
Tog några bilder med mobil-kameran.

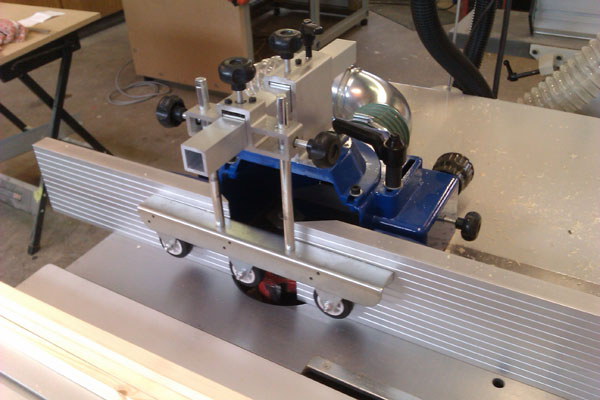

Vertikalfräsen 'in action'

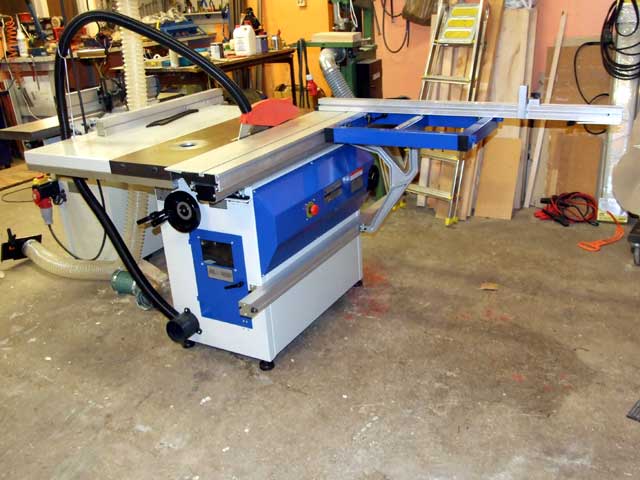

2012.02.20 Lyfte in en kombinerad justersåg / vertikalfräs idag. Maskinen ersätter vertikalfräs 'INCA' modell '344.021' och justersåg 'QCR Capital' modell 'TS 250' som jag tidigare använt.
Maskinen heter 'DUAB' modell PM250-30' - Tillverkad i Kina, importeras och säljs av bl.a. 'DuabHuset'[L1] i Mönsterås. Sågdelen på maskinen är betydligt bättre (Mera exakt) än på den tidigare sågen, sågbordet är linjärlagrat och har ett fast kullagrat stöd (Ingen arm) - Vidare har sågen en 'rits-klinga' före huvudklingan för att förhindra urslag.

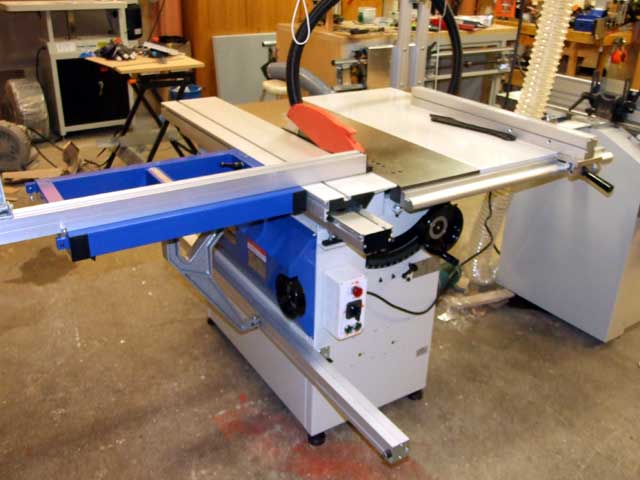

Justersåg

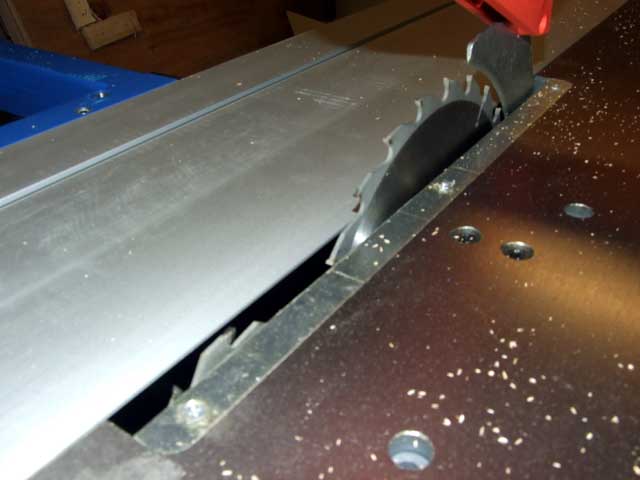

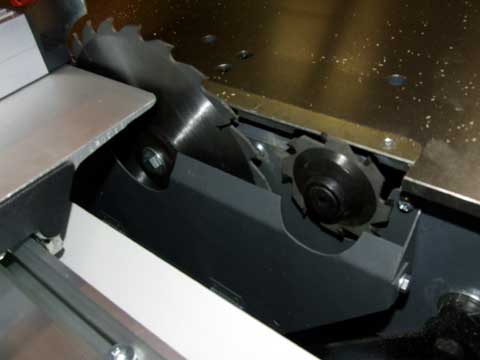

Huvudklinga med 'rits-klinga' före

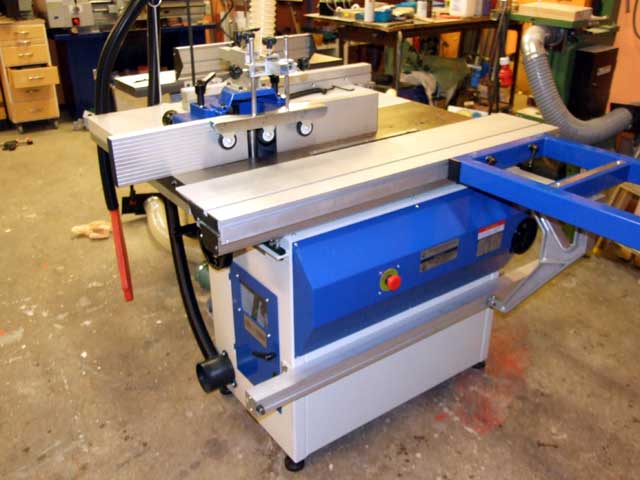

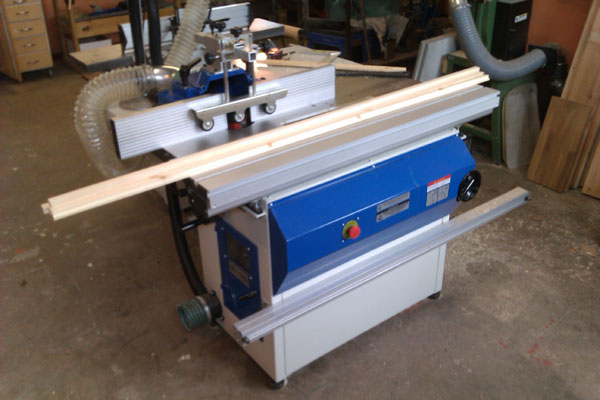

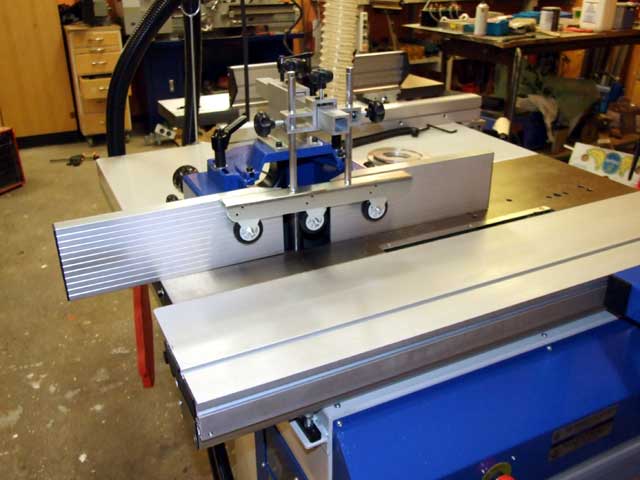

Fräs med fräsanslag och kombinerat rull-tryck/skydd monterat

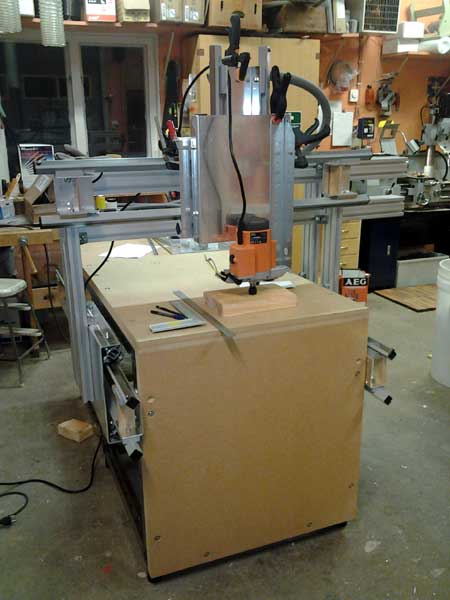

CNC-Maskinen t.o.m. 2012.01.03
|
2012.01.03 Bygger / Monterar CNC-Maskin all ledig tid, planen var att den skulle stå färdig vid års- skiftet.
Mycket är gjort men det återstår en hel del, stomme, gejdrar med lagerfästen och axeltappar, Y-Portal, bord och styrskåp är färdigt.
Kvar att göra är bl.a. fästen för stegmotorerna och fräsmotorn, tillkapning av trapetsskruvar, kabel dragning och koppling arbete.
Nu är siktet inställt på att vara färdig senast utgången av Februari månad.
Läs mera om CNC-Maskin bygget -->Här!
|

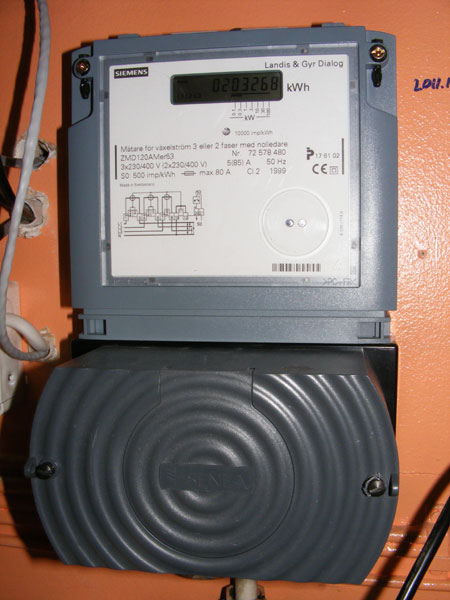

2011.11.25 Installerade en 'undermätare' vid el-centralen i verkstan, vi gör detta för att kunna se hur mycket el som förbrukas.
Mätaren är begagnad / digital av märket 'Siemens Landis&Gyr Dialog' och inköpt på Blocket.se för 200kr
Efter att El-Leverantörerna blev tvungna att sätta in mätare med fjärr avläsning så finns det gott om bra och billiga begagnade el-mätare, bl.a. på Blocket.se
Läste av mätaren igår när jag kopplade in den.
Avläst: 2011.11.24 | 203245kWh
|

Undermätaren i verkstan
|
2011.07.26 Lyfte in en 'HAIAN AT-320' kombinerad metallsvarv/borr/fräs maskin idag, allt gick bra. Fick besök av min amatörradio kompis SM2YIP
Yngve Mattsson-Hjerpe, han tog några bilder. Med mig själv som 'Referens storlek' så kan man klart se att det är en 'rejäl pjäs'
(Jag är 176cm lång och väger drygt 85Kg)
Man läsa mera om den kombinerade Metall Svarv/Fräs/Borr maskinen -->Här!

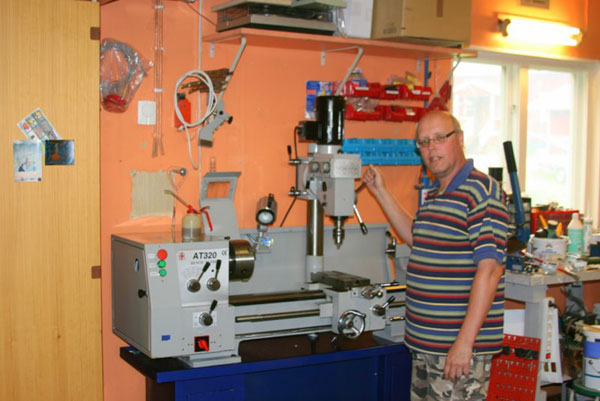

Maskinen + stolt ägare på plats (Foto: SM2YIP Yngve)
2011.03.30 Lade in lite bilder på spånsug anläggningen. Lägger till ett stycke om säkerhet.
2011.03.27 Lägger upp den här sidan för att samla ihop en massa 'allmänt' om snickeri / maskiner o.d. som skräpar runt på mina sidor. M.a.o. så är det inte mycket nytt här, bara kanske lite mera strukturerat...

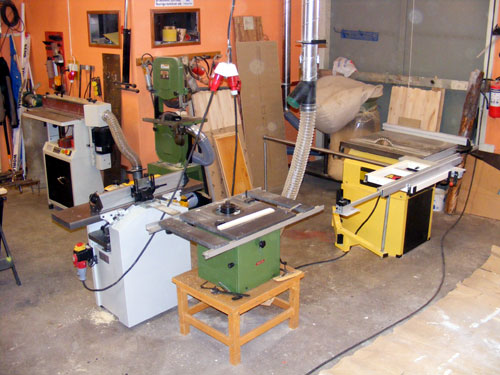

Verkstaden
Funderar lite på maskinernas placering i verkstaden. Det är ganska knivit då lokalen faktiskt är ett garage och vi vill behålla möjligheten
att köra in en bil vid behov.
Vi har 'identifierat' följande faktorer (önskemål) som vi vill kunna göra:
- Formatsågning. Ska kunna hantera / bearbeta skivor (MDF-Board) i helformat 1200x2400mm
- Hyvling / Fräsning. Ska kunna hantera / bearbeta list m.m. i längder upp till 2400mm
- Ytbehandling av delar. Storlek upp till 1500x600mm (Ytbehandling före slutmontering)
- Montering av färdiga grejer. Storlek upp till 1500x600x400mm
- Lagring / Hantering av material.
Maskinerna är ganska lätta (Tyngsta = 169kg) det går att flytta på dom allt eftersom. Grundplaceringen måste dock hållas inom en viss yta för
att en garageplats skall vara ledig. Den lediga garageplatsen kan ändå användas för snickrandet, men inte för att ställa upp maskinerna på.
Säkerhet
Det är viktigt att man känner till dom risker som arbete med roterade verktyg och verkstads maskiner ALLTID innebär. Vid felaktigt handhavande eller oförsiktighet kan en allvarlig skada uppstår på bråkdelen av sekund och kan resultera i allvarliga livslånga men eller DÖD!.
Här är några grundläggande grejer som man MÅSTE ha koll på:
- Arbetsplatsen ska hållas städad. Fri från skräp och 'bråte'
- Läsa och förstå maskinens säkerhets instruktion
- Använd maskinens säkerhet utrustning (Skydd)
- Använd personligt skydd. (Hörselskydd / Skyddsglasögon)
- Använd lämpliga kläder. (Inte löst hängande, inte öppen jacka, inte tofflor)
Första punkten: Du SKA hålla snyggt och rent runt maskinerna så att du inte behöver kliva över och snubbla på skrot och grejor. Om du har otur och snubblar / faller så har du ingen kontroll över vad som händer, du kanske ramlar över en sågklinga... - Ta som vana att städa upp trä spill och spån efter eller före varje arbetspass.
Andra punkten: Du MÅSTE förstå dina maskiners möjligheter och begränsningar. Felaktig hantering eller användning av verktyg, material och maskiner kan skada både dig och maskinerna. Överbelastning av maskinerna kan också orsaka skada.
Tredje punkten: Det är VIKTIGT att du använder dom fasta skydd som ALLA snickeri maskiner MÅSTE ha. Rätt inställda / använda så ger dom ett ovärdeligt skydd mot oavsiktlig åtkomst av farliga maskindelar, och / eller kast / bakslag, trä-splitter m.m. Du får under inga omständigheter ge dig in på att skruva loss (Avlägsna) maskinernas fasta skyddsutrustning.
Fjärde punkten: Hörselskydd, gärna öronproppar OCH hörselkåpor på samtidigt samt skyddsglasögon är absolut ett måste vid varje arbetspass.
Femte punkten: Löst hängande kläder / smycken / hår o.d. MÅSTE undvikas. Om något åker in och fastnar i t.ex. fräskuttern kommer handen eller kanske hela armen att dras med! - Det kommer GARANTERAT att göra VÄLDIGT ont!
Det är även viktigt att du INTE arbetar vid maskinerna om du är trött, stressad eller kanske alkohol påverkad, allt detta är faktorer som påverkar ditt omdömme NEGATIVT! - I detta fall är det inte bara maskinerna som är farliga - DU ÄR SJÄLV EN RISK!
Varning !
Det är MYCKET viktigt att man har respekt för dom risker som arbete med verkstadsmaskiner innebär.
BULLER RISK! - Använd hörselskydd!
SPLITTER RISK! - Använd skyddsglasögon!
RISK ATT FASTNA! - Använd hårskydd! / Använd inte löst sittande kläder! / Använd inte handskar!
RISK FÖR SKADA! - Använd maskinens skyddsutrustning!
LÄS MASKINENS INSTRUKTIONSBOK! - FÖLJ SÄKERHETS FÖRESKRIFTER!
|
- Säkerhets instruktion för arbete vid Cirkelsåg / Justersåg (.pdf fil på Engelska)
- Säkerhets instruktion för arbete vid Rikthyvel (.pdf fil på Engelska)
- Säkerhets instruktion för arbete vid Vertikalfräs (.pdf fil på Engelska)
- Säkerhets instruktion för arbete vid Bandsåg (.pdf fil på Engelska)
- Skydd mot BULLER vid arbete med träbearbetnings Maskiner (.pdf fil på Engelska)
- Skydd mot DAMM & SPÅN vid arbete med träbearbetnings Maskiner (.pdf fil på Engelska)
Alla säkerhetsinstruktioner för snickerimaskiner är hämtade från --> Health and Safety Executive U.K.[R1] (På Engelska) - Vi har inte kunnat hitta någon liknande Svensk källa för säkerhets instruktioner - På 'Health and Safety Executive U.K.' fins mycket mera information än urvalet ovan som endast utgör 'Det viktigaste'

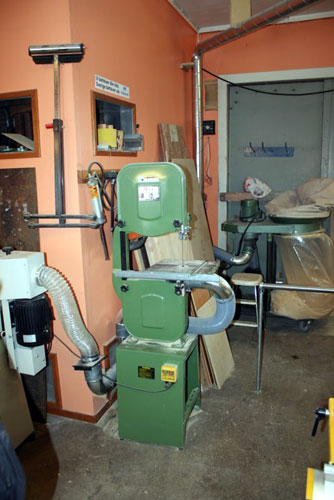

Bandsåg
Maskinen är av märket 'NOVA' modell 'SW 1402' - Importerades och såldes av HDF/Maskin under 80/90-Talet. Detta exemplar är inhandlat i Februari 1994 från Verktygsboden[L2] i Veddige.
Kort om maskinen: Bordet är av gjutjärn och kan fällas 45° - Vi har kompletterat med 100mm anslutning för spånsug.
Omdömme: Bandsågen är inte speciellt stor, lämplig för t.ex. figursågning vid mall tillverkning o.d. Den täcker upp våra behov i dom flesta fall. Det är INTE någon maskin som man t.ex. ställer sig och klyver 2" furu plank till limfog stav med...
Tekniska data
============================================================================
Motor ........................................... 1-Fas
Max Såghöjd ..................................... mm
Max sågdjup ..................................... mm
Längd sågblad ................................... mm
Hjuldiameter .................................... mm
Sågbord geringsbart ............................. 45°
Storlek sågbord ................................. mm
Totalhöjd ....................................... 1760 mm
Bordshöjd (Arbetshöjd) ..........................
Spånstos ........................................ 100 mm
Vikt ............................................
============================================================================
|
Justersåg
Justersåg 'QCR Capital' modell 'TS 250' är såld och ersatt med kombinerad såg/fräs 'DUAB PM250-30'
Rikt & Planhyvel
Maskinen är av märket 'DUAB' modell 'ML392B' - Tillverkad i Kina, importeras och säljs av bl.a. 'DuabHuset'[L1] i Mönsterås.
Inköpt hösten 2010.

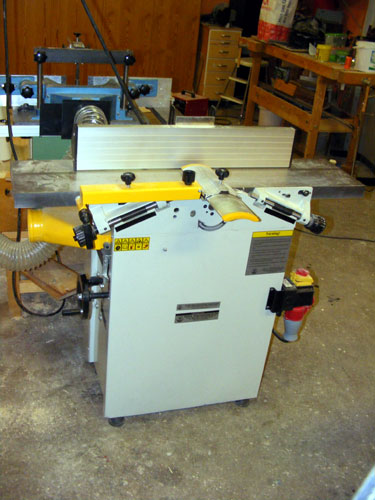

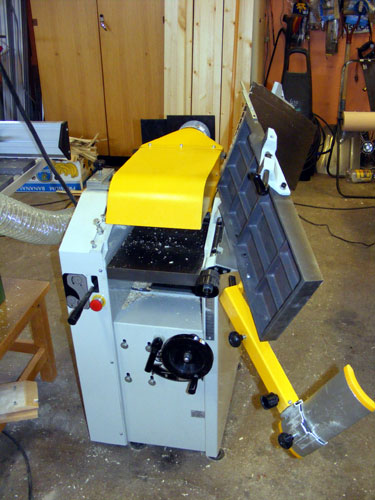

Rikt&Planhyvel - Rikthyvling / Planhyvling

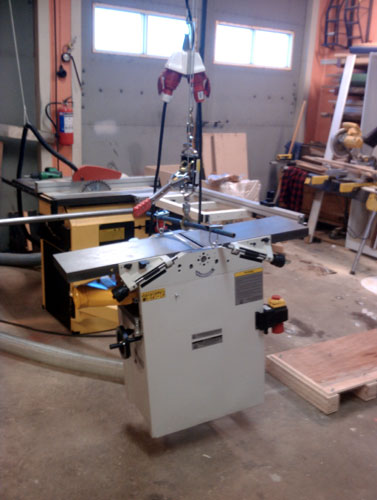

Maskinen lyfts på plats
Kort om maskinen: Rikt & Planhyveln levererades i en stor plywood låda (På last-pall) och var i det närmaste färdigmonterad.
Det som behövde monteras var anhåll och skydd. Med leveransen följde 2st lyftögglor för att lyfta maskinen från pall. (Se bild)
Omdömme: Rejäla Rikt och planbord i gjutjärn ger stabilitet och exakthet. Kutter med tre stål gör att man kan använda lägre varvtal,
vilket i sin tur gör att maskinen bullrar mindre. Borden i gjutjärn blir aningen 'sträva' - Behandling med 'Vaxalit' hjälper. Anhållet
i eloxerad aluminium är mycket stabilt / exakt och bra. Kutterskyddet är lätt att ställa in, känns bra / lätt att använda.
Maskinen står på 4st ställbara maskinfötter, dessa är INTE vibrations dämpade. Riktiga maskinskor är att föredra.
Tekniska data
============================================================================
Motor ........................................... 400 V 2,2 kW/3 hk
Riktbord ........................................ 1050x250 mm
Planbord ........................................ 600x250 mm
Varvtal kutter .................................. 4000 rpm
Antal stål i kuttern ............................ 3 st 250x30x3 mm
Kutterdiameter .................................. 75 mm
Matarvalsdiameter ............................... 32 mm
Matningshastighet ............................... 8 m/min
Max planhöjd .................................... 180 mm
Max hyvlingsdjup ................................ 5 mm
Max arbetsbredd ................................. 250 mm
Bordshöjd (Arbetshöjd) ..........................
Mått (lxbxh) .................................... 1085x485x820 mm
Förpackningsstorlek (lxbxh) ..................... 1150x530x950 mm
Vikt ............................................ 148 kg
============================================================================
|
Vertikalfräs
Vertikalfräs 'INCA' modell '344.021' är såld och ersatt med kombinerad såg/fräs 'DUAB PM250-30'
Bandputs
Maskinen är av märket 'DUAB' modell 'MM-2315' - Tillverkad i Kina, importeras och säljs av bl.a. 'DuabHuset'[L1] i Mönsterås.
Inköpt hösten/vintern 2010. Maskinen levereras i en stor trälåda (På lastpall). Man måste sätta ihop den övre själva 'Maskindelen' med underskåpen och sedan montera maskinborden.

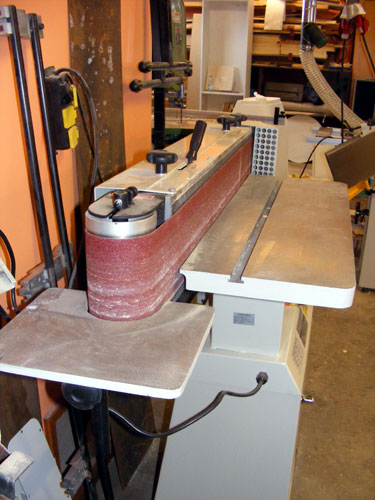

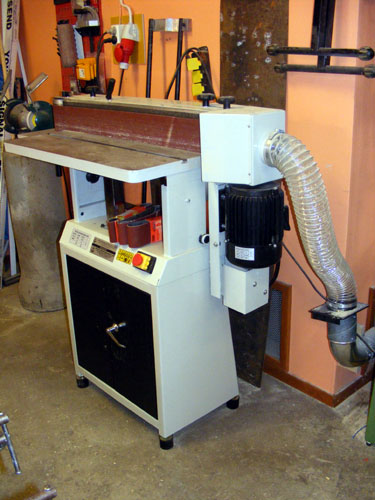

Bandputs maskin med Putsrulle
Kort om maskinen: Maskinborden är stort och rejält, gjort av gjutjärn. Bandet kan fällas horisontellt eller resas vertikalt till 90° - Maskinen har 100mm anslutning för spånsug.
Omdömme: Bandputsen är mycket gedigen och 'prisvärd' - Kan vändas vertikalt eller horisontellt, en öppen ände med putsrulle gör maskinen väldigt mångsidig. Underskåpet har bra förvarings möjligheter för t.ex. putsband. Inga maskinfötter följde med.
Tekniska data
============================================================================
Motor ........................................... 400 V 1,5 kW/2 hk
Bandhastighet ................................... 960 m/minut
Bandstorlek ..................................... 152x2515 mm
Bordstorlek ..................................... 840x300 mm
Bordshöjd (Arbetshöjd) ..........................
Mått (lxbxh) .................................... 1320x550x1180
Vikt ............................................ 148 kg
============================================================================
|

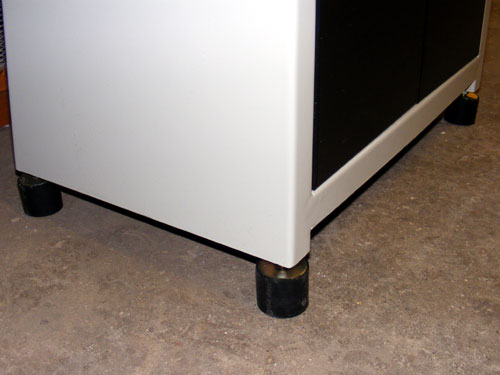

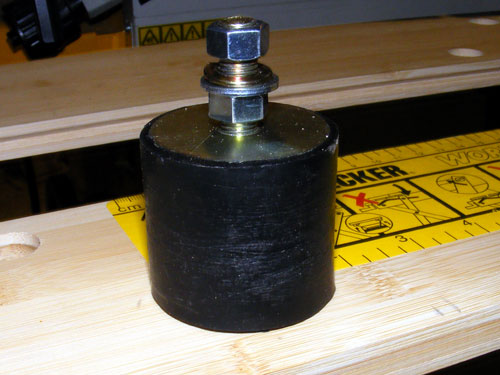

Maskinsko / Maskinfot
Tillverkade Sveriges billigaste ställbara maskinskor / maskinfötter av 4st 'Gummikudde universal' art.nr# 63105 från BILTEMA.se[L5]. Dom kostar 39.90kr/st - Storlek: D50xH45mm, med 2x M10 skruvar.
Kapade bort skruven på ena sidan (Nedåt) och skruvade fast med 2xM10 mutter/brickor.
CNC-Maskin
Bygger en egen CNC Fräsmaskin, Läs mera -->Här!
Spånsug
2011.01.01 I mellandagarna ha vi skruvat upp lite spånsugsrör. Har tänkt att göra detta väldigt länge, det är en STOR fördel att allt blir inkopplat permanent mot spånsugen, städning är INTE roligt!! - Det är mycket roligare nu när det inte blir en massa spån/damm att ta reda på varje gång man ska såga minsta träbit.

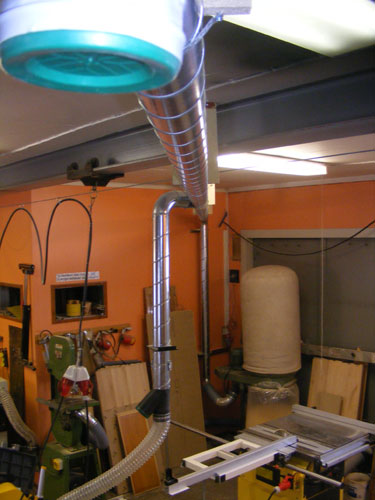

Spånsug anläggning + Rör i tak / Spånsug + Rör på vägg.

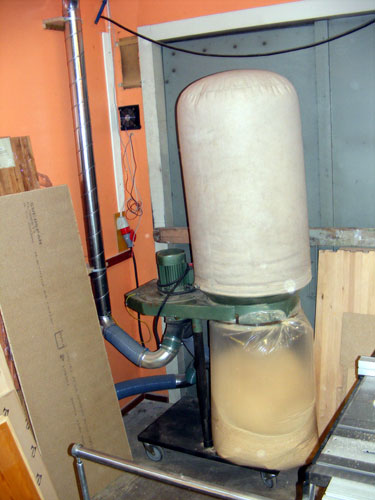

I bakgrunden på bilden ovan skymtar spånsugen. Det är en 'EJCA' - Inköpt begagnad, tillverkad någon gång under 80-Talet.
Totalkostnaden för spånsugs 'uppgraderingen' går på runt 3000kr. Använder Y-Rör och skjut-spjäll från DUABHUSET.se[L1] tillsammans med D100mm spiro-rör / 45/90° böjar och skarvdelar (Ventilationsrör) inköpta på K-RAUTA/Lakapää. D100mm flex-slang har vi köpt från NIMAAB.se[L6] - Totalt kopplas hela 6 (Sex) maskiner in permanent till spånsugen.
Rören fästs i tak/vägg med egentillverkade hållare i 22mm golvskiva och vanliga plåtband, samma som används för att fästa ventlationsrör.

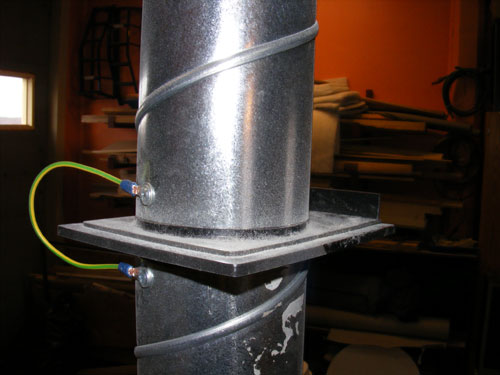

Jordning över plast-spjäll

|

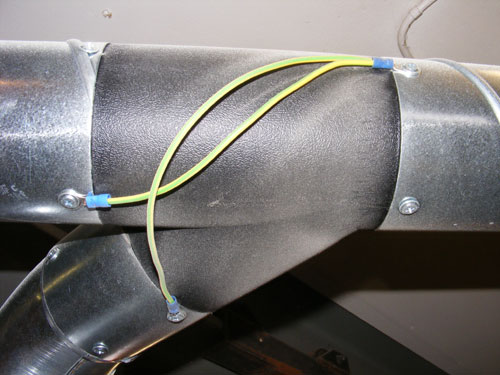

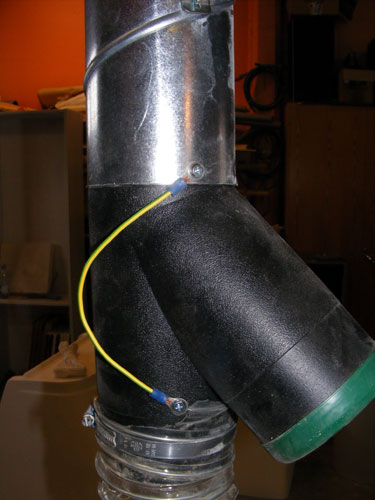

Jordning över plast Y-Rör
Vi har jordat (Kopplat ihop) plåtrören med jordledningar för att förhindra att statisk elektrisitet uppstår.
Jordledningarna är tillverkade av vanlig 1,5mm² FK-Ledning och vanliga ring kabelskor.
Jordledningarna kopplar ihop plåtrören med varandra, vi har satt en jordledning över varje plast-spjäll / plast Y-Rör. Flex-slangens metall spiral är också jordad i ena änden.
Slutligen jordas själva spånsugens chassi ihop med rör-anslutningen som kommer ner från taket.
<--- Jordning av metall spiral i flex-slang
| |

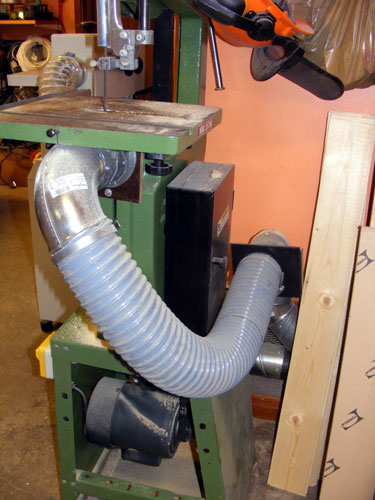

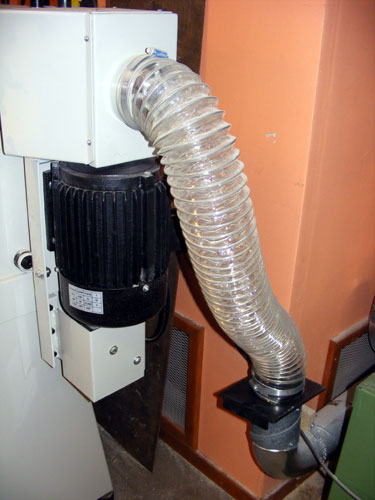

Maskin anslutningar. Putsmaskin / Bandsåg
Att kunna hålla arbetsplatsen ren från träspån / damm är även viktig för säkerhet vid allt arbete vid maskinerna.
Tekniska data
============================================================================
============================================================================
|
Övrigt
Utöver maskiner, material och plats så 'Tillkommer' en massa andra 'bra att ha saker' - Man behöver kanske inte allt detta på en gång. Efter några år med massor av olika 'projekt' så 'blir' det en del grejer.
Allt behöver inte vara av topp kvalite, det gäller speciellt vissa av el-handmaskinerna som inte används så ofta. Skruvdragaren och överhandsfräsen kan utgöra exempel på maskiner som man kan satsa lite mera på, eftersom dom två används flitigt.
Limma / Foga:
- Skruvtvingar / Snabbtvingar / Klämmor
- Limknektar
- Spännband
EL-Handmaskiner:
- Överhandsfräs + Fräsverktyg 'MILWAUKEE'
- Skruvdragare + Borrar / Bits 'HITATCHI' (Större modell)
- Skruvdragare + Borrar / Bits 'RYOBI' (Mindre modell)
- Lammellfräs 'FERM'
- Bandslipmaskin 'RYOBI' (533x75mm band)
- Excenterslipmaskin 'RYOBI'
- Oscillerande planslipmaskin 'BOSCH'
- Elhandhyvel 'BILTEMA'
Maskinverktyg:
- Profilfräs Meec D90x40(TB90) med lösa profilstål
- Profilfräs Luna D120x40 med lösa profilstål
- Falsfräs Luna D100x50
- Notfräs Luna D120 x 4-14mm
- Notfräs Luna D120 x 4-14mm
Tryckluft:
- Garagekompressor KN 3/50 'DuabAir'
- Spikpistol 55-90mm
- Dyckertpistol 25-50mm
- Klammerpistol
- Renblåsningshandtag
Kostnader
