6M Repeater ERICSSON F800 Modifierar för VoIP länkning |
|
INDEX
Senast uppdaterat
2022.05.07 Tanken är att mitt DIY logik-kort ska pluggas in i F800 systemlådans linje panel kontakt 'J2' - Använder bara anslutningar med gul markering.
Inkoppling av RLM-Mixerkort
Anslutningar för 'TX' och '+5V EXT' från radioenheten kommer inte ut på kontakt 'J2' - Löder in dessa på J2-B11 & B12, anslutningar för länk audio löder jag in på J2-B16--B19.

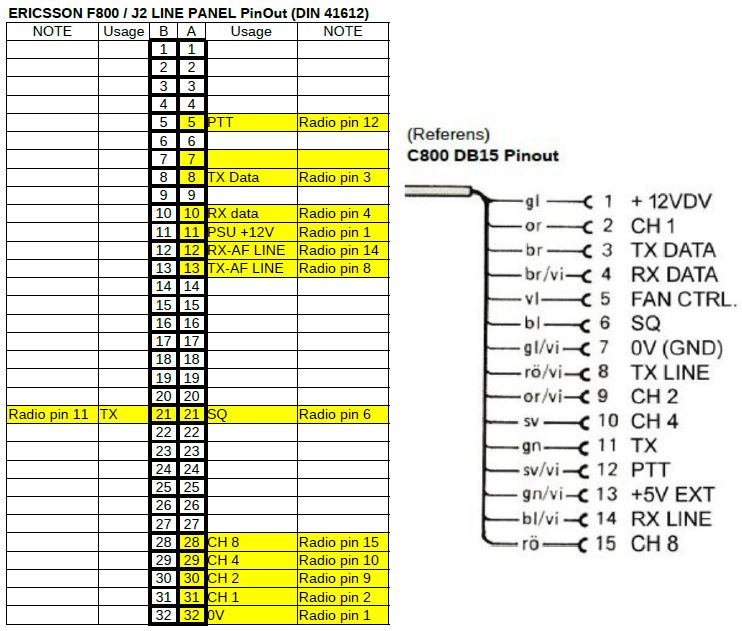

Kontaktbeskrivning som .pdf fil ligger -->Här!
2022.05.04 Bygger 'logik-kort' på ett experimentkort 3-hål 100x160 FR4 ISO 160x100 från Electrokit.se[L1] - Ovanpå det sitter Arduino NANO utvecklingskortet och mixerkortet.

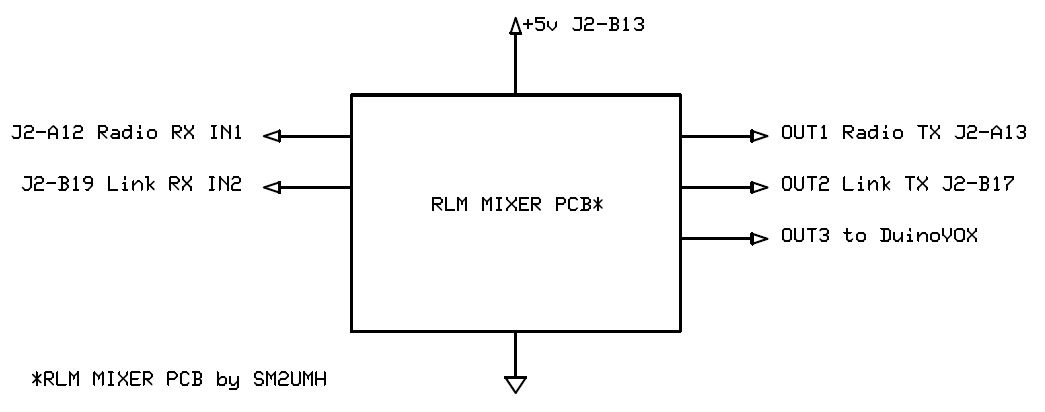

Inkoppling av RLM-Mixerkort
Jag har använt RLM-Mixerkortet i något tidigare projekt med bra resultat, kortet är utvecklat av SM2UMH[R1] just för liknande byggen.

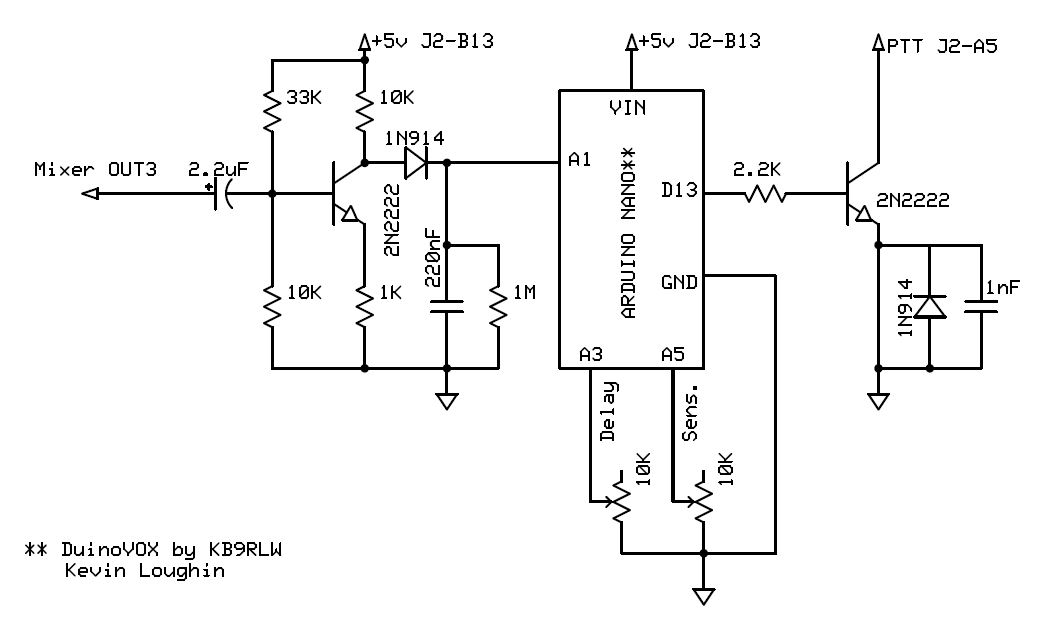

DuinoVOX kretslösning & inkoppling
Aktivering av repeatern sker med VOX, valde denna lösning för att repeatern ska gå upp oavsett om ljudet kommer via infrekvens eller VoIP länken. Använder en Arduino NANO utvecklingskort (ATMEGA328P Nano-kompatibelt) monterad på en I/O shield. Programvaran 'DuinoVOX' och kretslösningen är utvecklad av KB9RLW Kevin Loughin[R2]

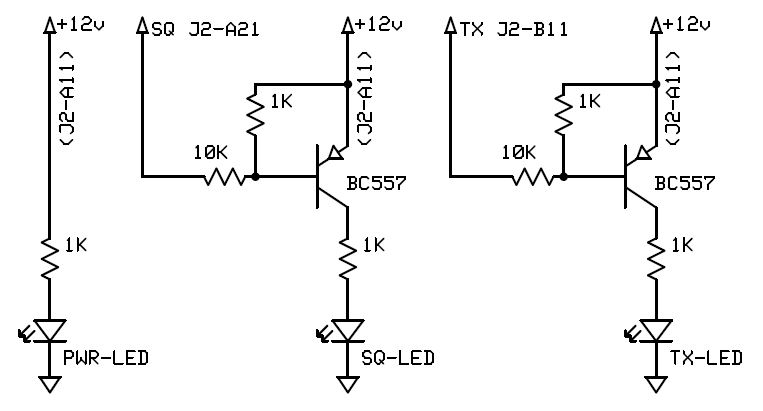

Kretslösning & inkoppling 3x Status LED
Krets / kopplings-schema som .pdf fil ligger -->Här!
All information om ERICSSON F800 m.m. hittar man på SM4EGB Rune's välfyllda webb-sida: komradio.com[R3]
BESKRIVNING

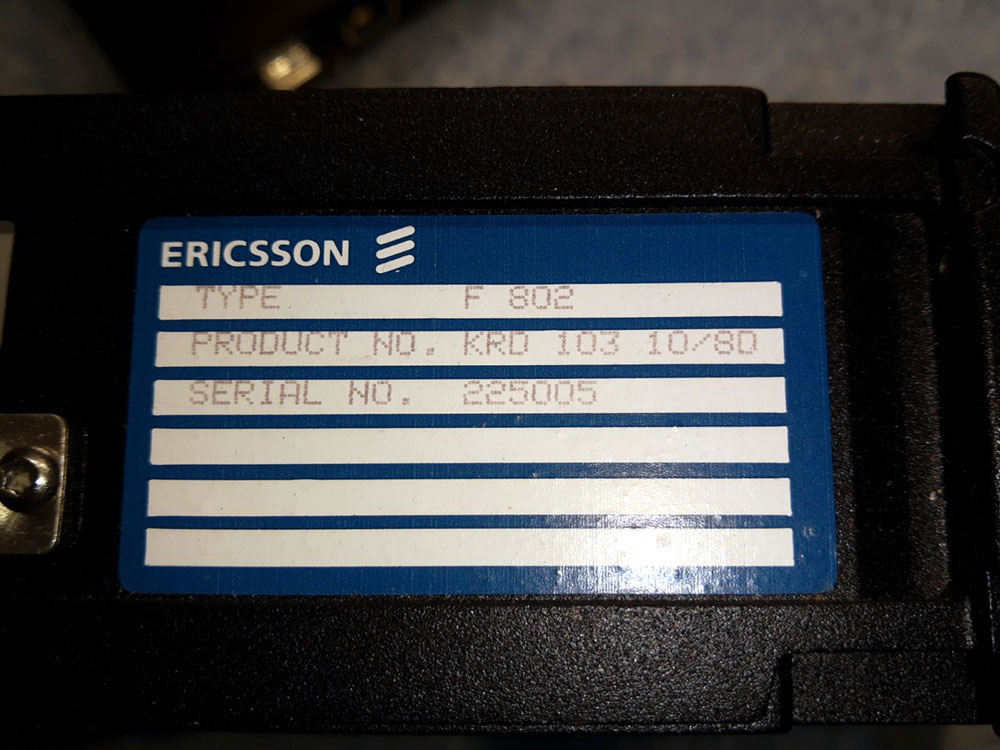

2022.05.04 I skrivande stund är inte mindre än tre(3) repeatrar igång inom länet, det är,- Måttsund, Boden och Överkalix (Samtliga med tillstånd från PTS) - Tanken är att länka ihop samtliga repeatrar, börjar med Överkalix & Boden då dessa två går med ERICSSON F800 utrustning (F802 duplex radio) och borde vara enklast att länka ihop.

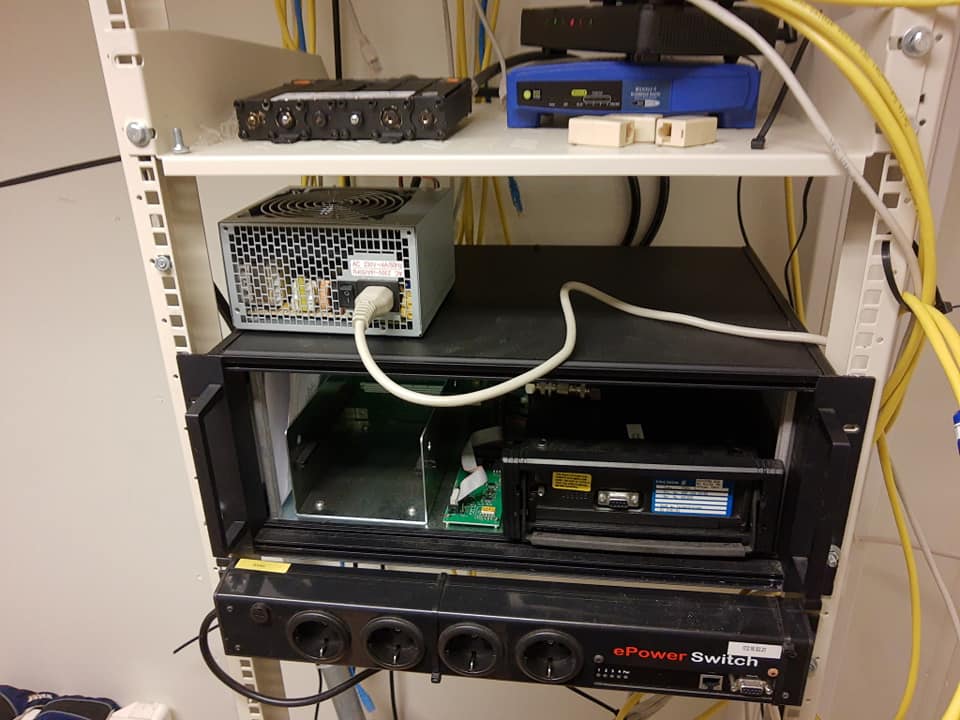

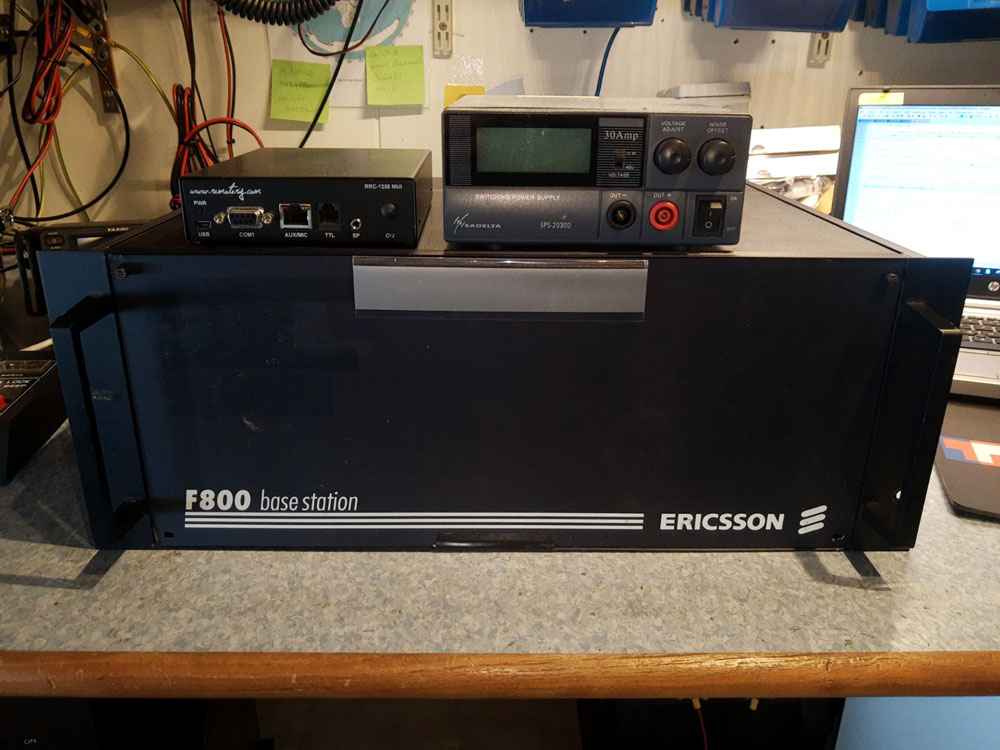

'Ny' ERICSSON F800 repeater på gång

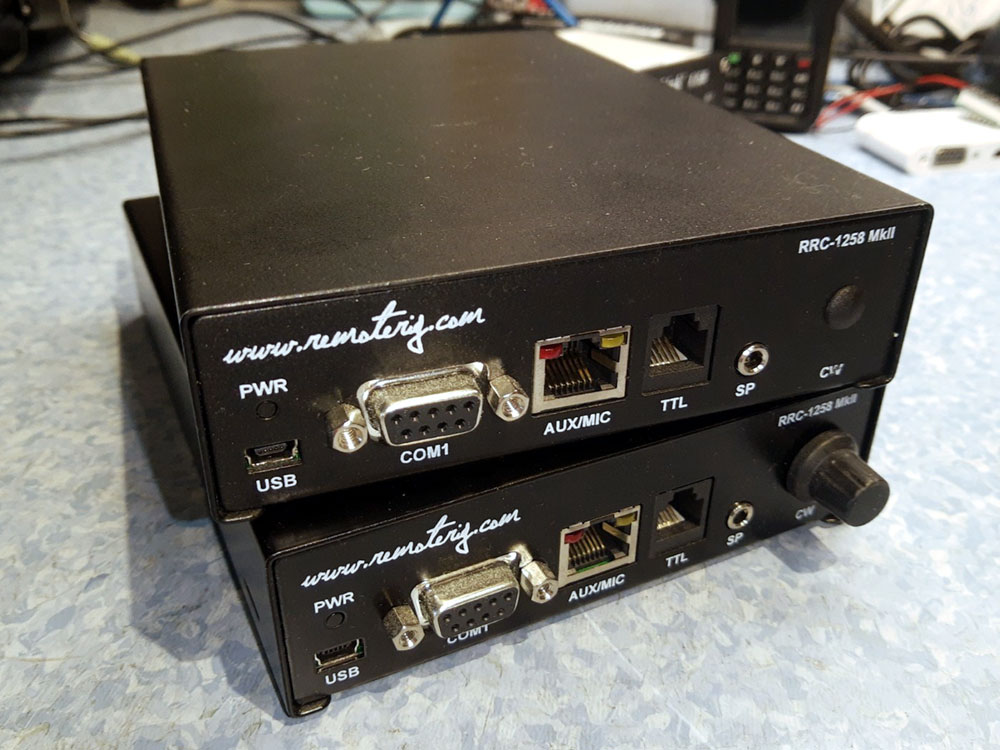

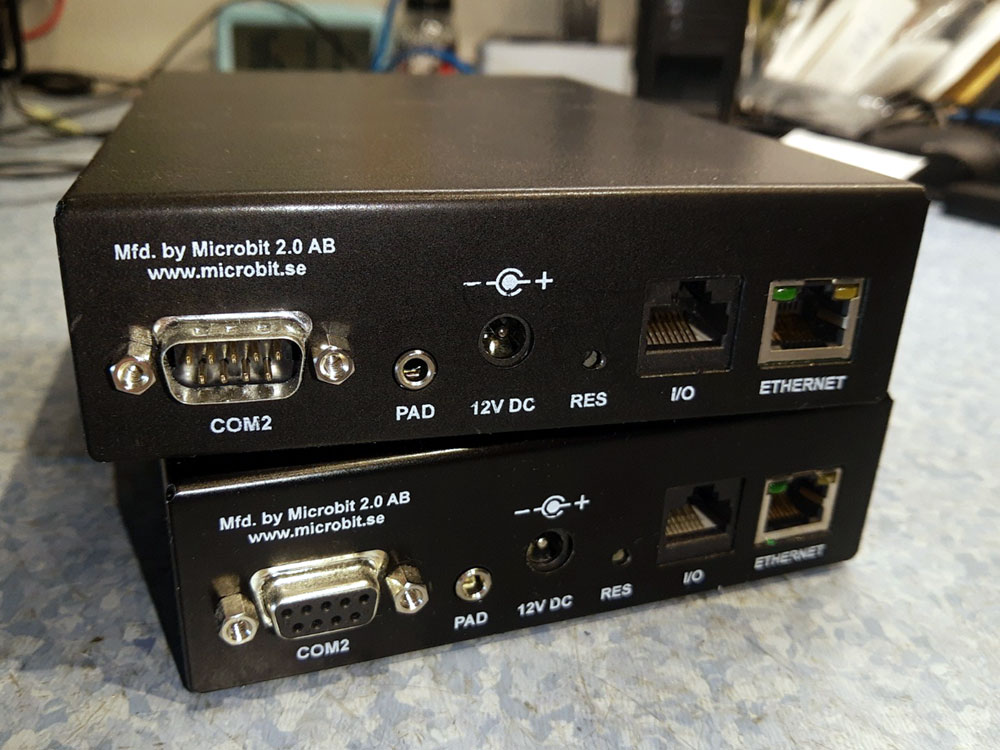

Länkningen kommer att gå med VoIP över internet, för detta använder jag RemoteRig RRC-1258 MkII VoIP utrustning från Remoterig.com[L2]
RemoteRig RRC-1258 MkII
|
ToDo / Kvar att göra...
Denna typ av projekt blir nog aldrig riktigt färdigt...
ToDo-1 = Löda ihop
ToDo-2 = Testa
ToDo-3 = Driftsätta
Några noteringar Plus :-)
Några noteringar Minus :-(
