Bygger VOX-PTT interfaces
VoxMAX v.1.0
För PTT styrning av radio som saknar VOX funktion

INDEX

Inledning

Senast uppdaterat

ToDo

Beskrivning

Kostnad

Referenser / Länkar m.m.

'Disclaimer'

Övrig portabel utrustning:

Portabelmast + antenn

RX-Utrustning

Inledning
Min programvara kan inte trigga IC-729 till sändning via CI-V, och radion saknar inbyggd VOX-funktion, så jag behöver nu någon sorts VOX-krets. Hittade det här beskrivningen på nätet, jag ska försöka bygga ett så snart som möjligt.

Tanken är att använda VOX-PTT interfacet i min GoBox v.7

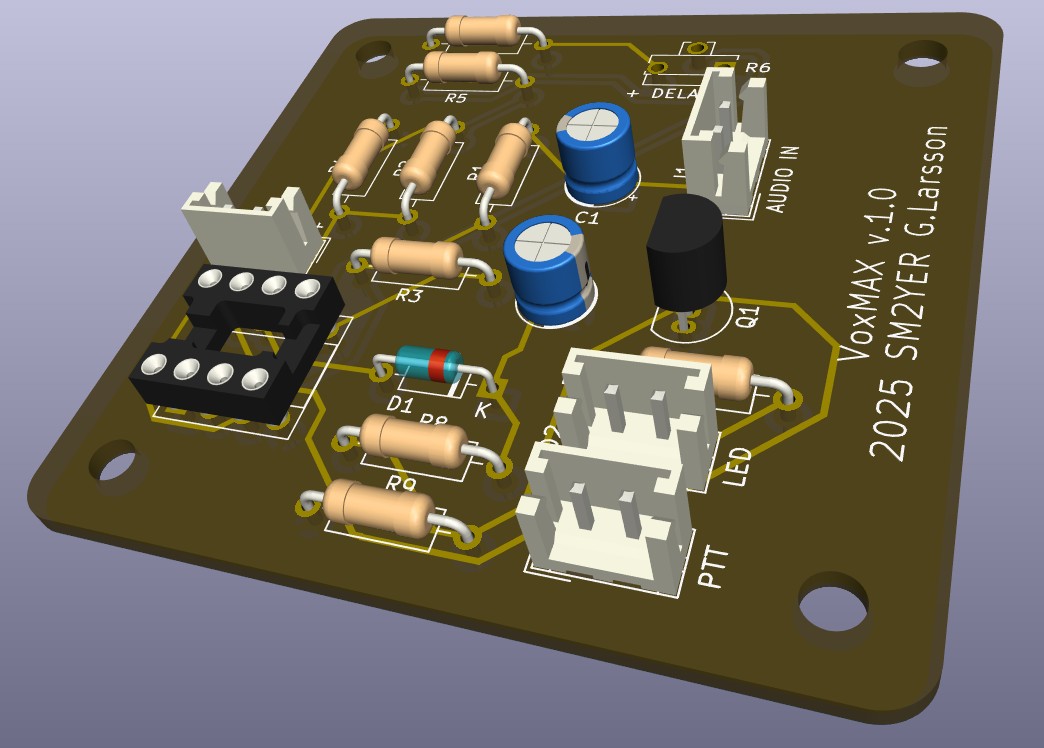

3D vy från KiCAD

Senast uppdaterat
2025.10.31 Ritar krets-schema och PCB-Layout i 'KiCAD'[R2] - Notera: Dual OP-Amp krets (U1A/B) 1458 kan ersättas med LM358, transistor (Q1) 2N2222A kan ersättas med BC549, dessa ska i princip vara helt kompatibla.

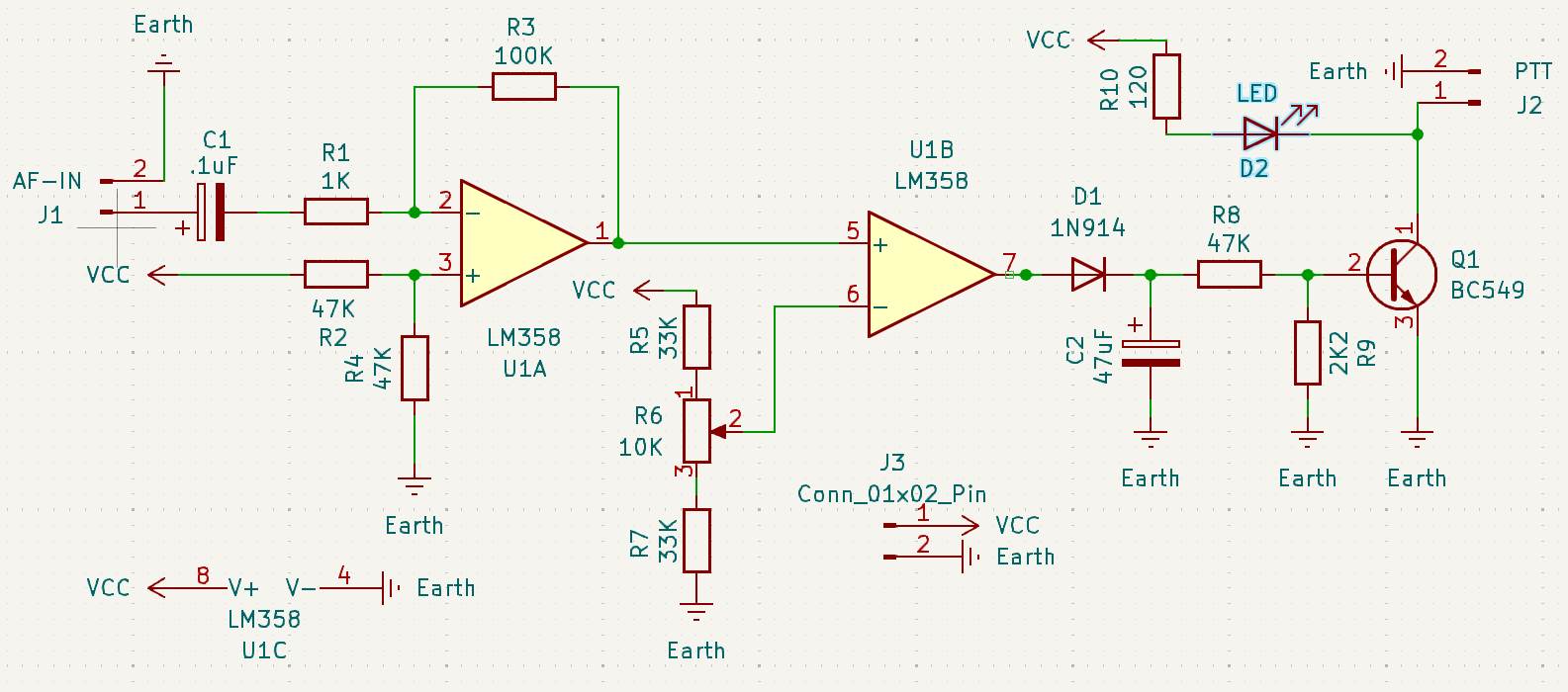

Krets-Schema från KiCAD

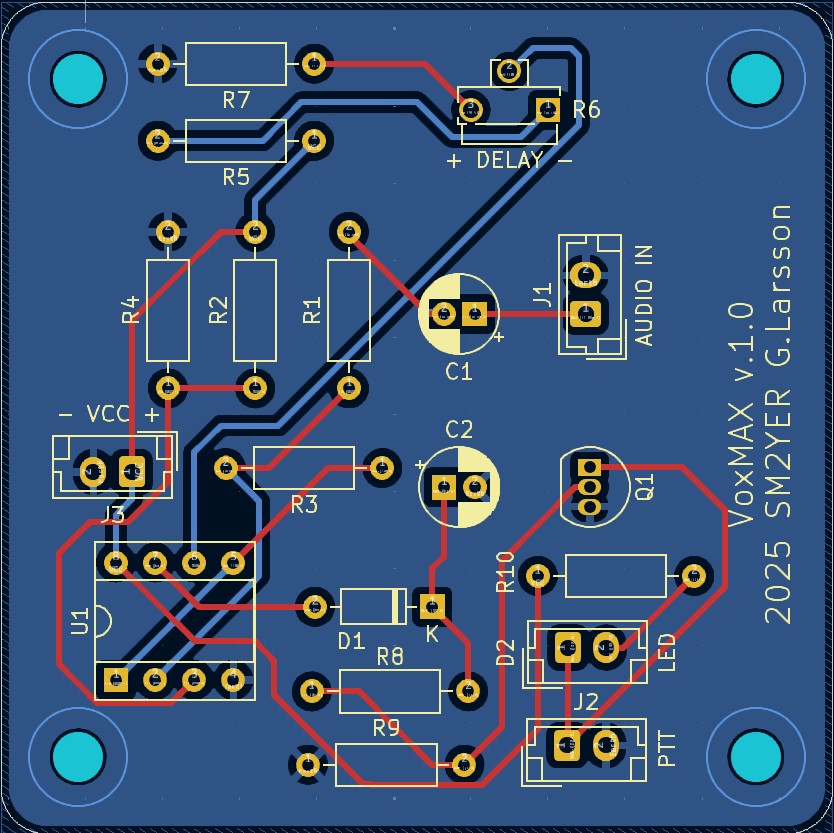

PCB layout från KiCAD

Notera att kretskortet är designat för att sitta 'piggyback' ovanpå PTT/Ljud delen av DigiMAG v.2 kortet, detta när man av någon anledning behöver trigga TX på sin radio med 'VOX' i stället för via C-IV eller DTR/RTS på en COM-Port.

På DigiMAG v.2 kortet sitter en extra ljud utgång 'VOX-EXP' förberett för VoxMAX v.1.0. expansionen.

ToDo
Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

Uppgradera denna sida

Tillverka

Beskrivning

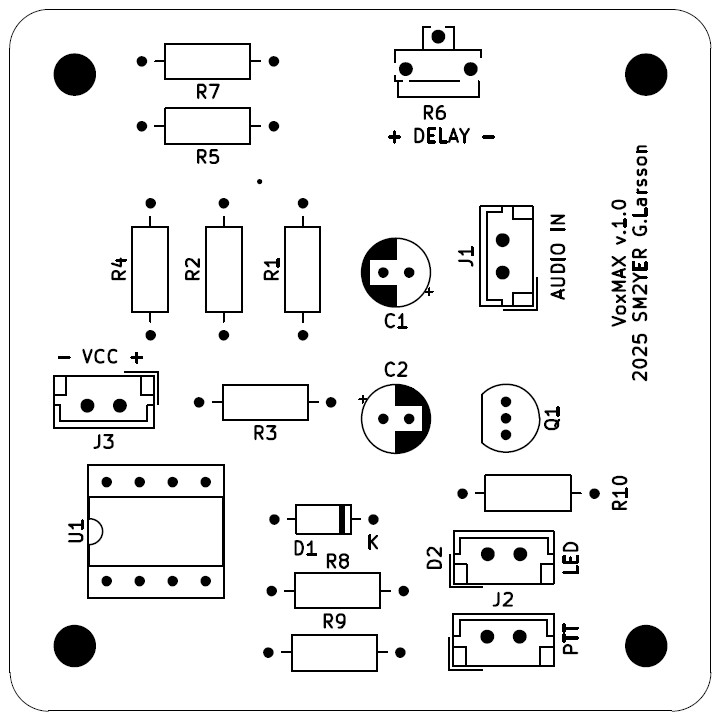

Komponent layout från KiCAD

Inkoppling / Inställning

J1 AUDIO IN - Ljudingång från mic / dator eller DigiMAX v.2, Pin1 = Signal / Pin2 = Jord-skärm.

J2 PTT - PTT (Sänd) anslutning till radio, Pin1 = PTT / Pin2 = Jord-skärm.

J3 VCC - Strömförsörjning 10-30VDC (Likspänning), Pin1 = Positiv / Pin2 = Negativ.

D2 PTT-LED - Anslutning av LED för indikering, Pin1 = Positiv / Pin2 = Negativ.

Kostnad
Sammanställer kostnader t.o.m. 2025.03.14

Inköp Electrokit
=============================

VoxMAX
U1 MC1458 DIP-8 dual op-amp 1.1MHz      Art nr: 40351458
VR1  Trimpot PT-10 10kohm stående       Art nr: 41013759
Axel för PT-10 trimpotentiometer grå    Art nr: 41018138
D1 DIOD 1N914 DO-35 100V 200mA          Art nr: 40310914
Q1 2N2222A TO-92 NPN 40V 600mA          Art nr: 40322222

* * * H I S T O R I S K - I N F O R M A T I O N * * *

2023.02.11 My software can't trigger the IC-729 in to TX via CI-V, and the radio lacks built in VOX function, so I now need some sort of VOX circuit. Found this schematics on the internet @ Mike Martell N1HFX website[R1], i will try to build one a.s.a.p.

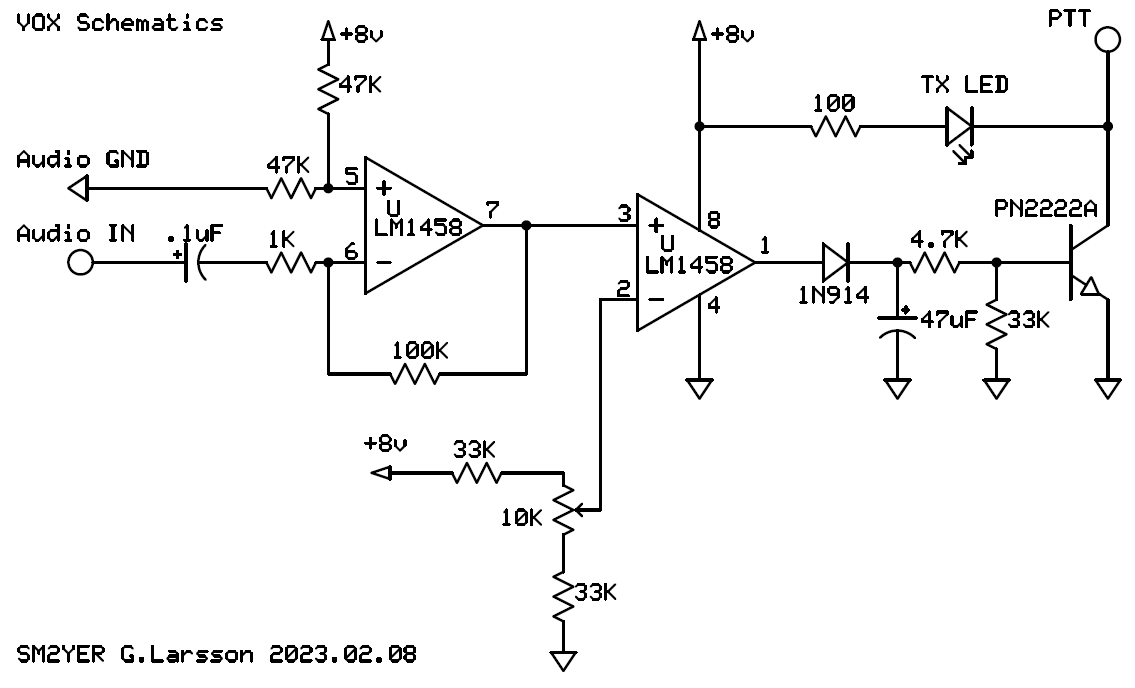

'VOX' Circuit diagram

MC1458P DIP-8 dual op-amp datablad
PN2222A NPN General-Purpose Amplifier datablad
1N914 FAST SWITCHING DIODE datablad

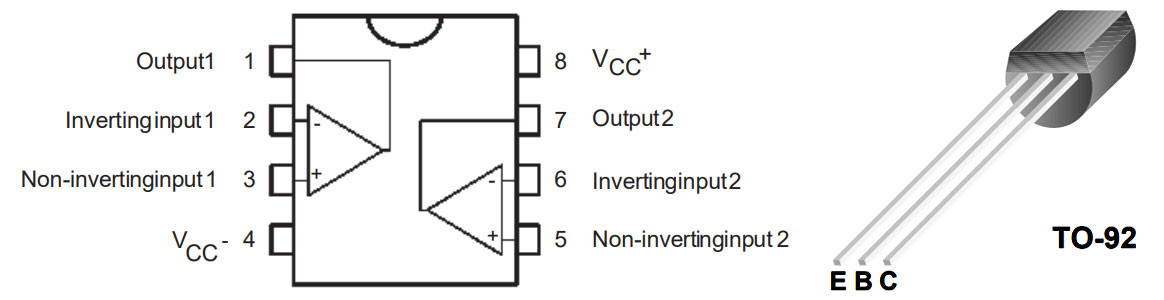

Komponent 'PinOut'

Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

Leverantörer:
[L4] Electrokit.se

Länkar / Referenser:
[R1] Vox circuit by Mike Martell N1HFX
[R2] https://www.kicad.org/
