Bygger VOX-PTT interfaces
VoxBOX v.1.0
För PTT styrning av radio som saknar VOX funktion
INDEX
  • Inledning
  • Senast uppdaterat
  • ToDo
  • Beskrivning
  • Kostnad
  • Referenser / Länkar m.m.
  • 'Disclaimer'


    • Övrig portabel utrustning:
  • GoBox.v.1.0
  • GoBox.v.2.0
  • GoBox.v.3.0
  • GoBox.v.4.0
  • GoBox.v.5.0
  • GoBox.v.6.0
  • GoBox.v.7.0
  • PowerBox v.1.0
  • DigiBox v.1.0
  • Portabelmast + antenn
  • RX-Utrustning
    		• Inledning
    Min programvara kan inte trigga IC-729 till sändning via CI-V, och radion saknar inbyggd VOX-funktion, så jag behöver nu någon sorts VOX-krets. Hittade det här beskrivningen på nätet, jag ska försöka bygga ett så snart som möjligt.

    Tanken är att använda VOX-PTT interfacet i min GoBox v.7


    3D vy från KiCAD
    Senast uppdaterat
    2025.10.31 Ritar krets-schema och PCB-Layout i 'KiCAD'[R2] - Notera: Dual OP-Amp krets (U1A/B) 1458 har ersats med LM358, transistor (Q1) PN2222A har ersats med BC549, dessa ska i princip ska vara helt kompatibla.

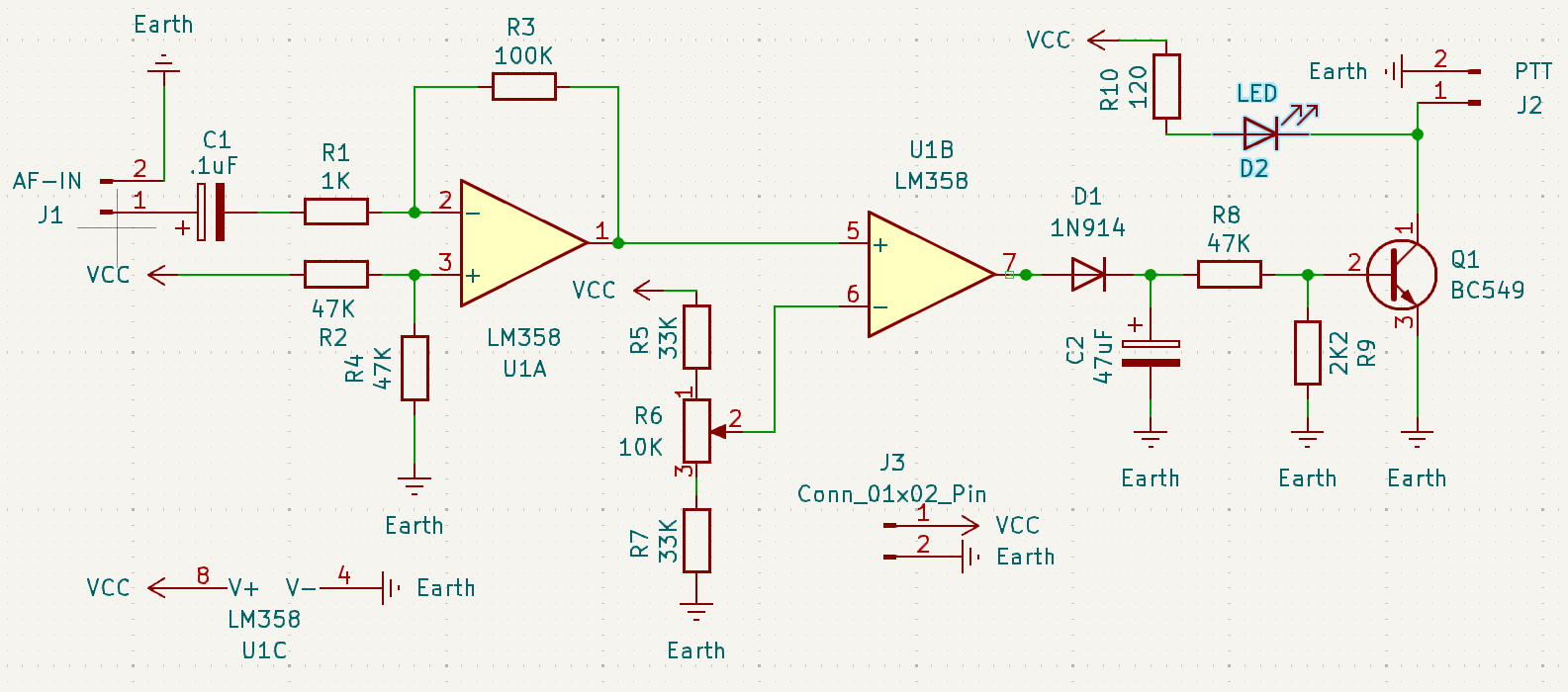

    Krets-Schema från KiCAD


    PCB layout från KiCAD

    * * * H I S T O R I S K - I N F O R M A T I O N * * *

    2023.02.11 My software can't trigger the IC-729 in to TX via CI-V, and the radio lacks built in VOX function, so I now need some sort of VOX circuit. Found this schematics on the internet @ Mike Martell N1HFX website[R1], i will try to build one a.s.a.p.


    'VOX' Circuit diagram

    MC1458P DIP-8 dual op-amp     datablad
    PN2222A NPN General-Purpose Amplifier datablad
    1N914 FAST SWITCHING DIODE datablad


    Komponent 'PinOut'

    ToDo
    Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

  • Uppgradera denna sida
  • Tillverka

    •
    Beskrivning



    Komponent layout från KiCAD

    Inkoppling / Inställning
    J1 VCC - Strömförsörjning 10-30VDC (Likspänning), Pin1 = Positiv / Pin2 = Negativ.
    J2 RS232 - Seriell port (DB9) för anslutning till dator.





    Kostnad
    Sammanställer kostnader t.o.m. 2025.03.14

    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L4] Electrokit.se


    Länkar / Referenser:
    [R1] Vox circuit by     Mike Martell N1HFX
    [R2] https://www.kicad.org/

    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
