  • Kombimaskin 'HAIAN AT-320' 2011.12.01
    Inledning
    En kombinerad svarv / fräs / borr maskin för metall bearbetning har stått högt på 'måste ha' listan.

    På denna sida beskriver vi våra erfarenheter av kombinations maskinen 'HAIAN AT-320'

    Vi har direkt importerat maskinen från HAIAN Machinery Manufacturing Co[L1] helt på egen hand.

    Det är inte helt okomplicerat att importera grejer från Kina och det kan ta väldigt lång tid om man har lite otur. Men det är helt klart genomförbart även för en privatperson.

    Senast uppdaterat
    2011.12.16 Monterade 'Värdens billigaste Maskinfötter' - Använder 8st 'Gummikudde universal' art.nr# 63105 från BILTEMA.se[L5] - Dom kostar 39.90kr/st - Storlek: D50xH45mm, med 2x M10 skruvar. Kapade bort skruven på ena sidan (Nedåt) och skruvade fast med 2xM10 mutter/brickor.

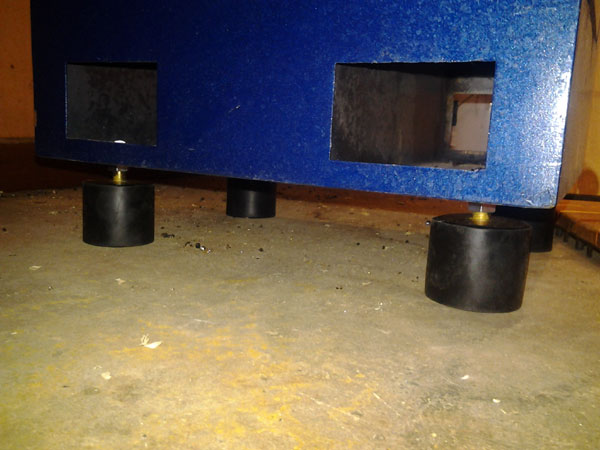

    'Masinfötter' monterade / En 'Maskinfot'

    Vi har tidigare använt samma 'maskinfötter' bl.a. på våran
    Vertikalputs maskin - Fungerar ypperligt och är klart prisvärt!

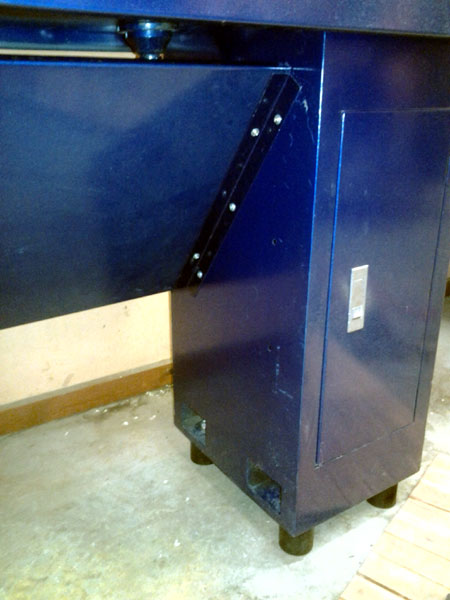

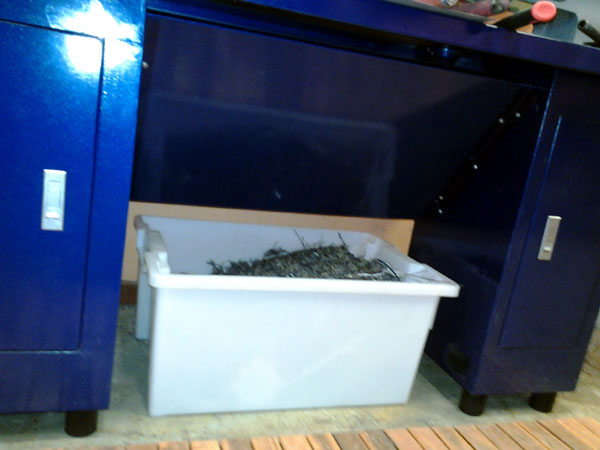

    Skruvade loss och ändrade stag plåten som sitter mellan stativ skåpen. Vinklade plåten bakåt, (Se bilder) får nu plats med en plast-back för uppsamling av spån/spill under maskinen.

    Översta skruven sitter kvar i original hålet, vickade sedan bara upp plåten så att den slutar ca 2cm från bak kanten på stativ skåpen.

    När vi tidigare monterade digital skalorna monterades löparen för X-Skalan i hålen som kyl-munstycket var skruvade i - Vi har nu monterat kyl-munstycket uppe vid arbetslampan (Se biler)

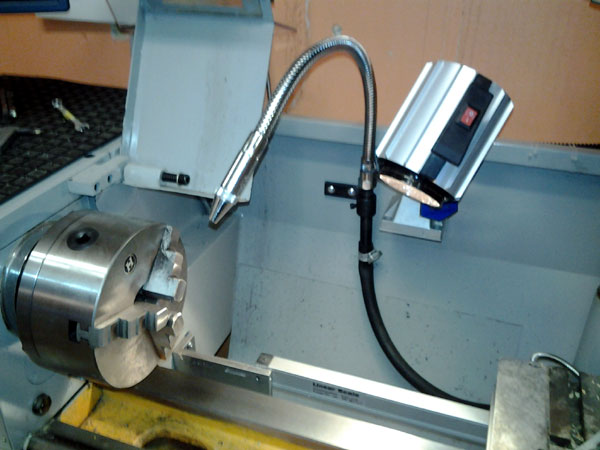

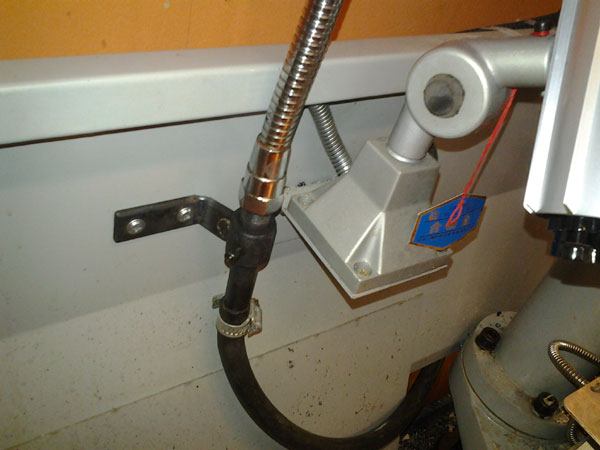

    Kyl-Munstycke / Ny placering vid arbets-lampan

    Vi kapade (Nästan av) orginal fästet och vinklade ut det ca: 75gr och svetsade ihop det igen. En nackdel är att kyl-munstycket nu inte löper med X-Axeln, men vi tror att det inte är bli några större problem då vi än så länge endast har använt kyl-medel vid avstick och borrning.

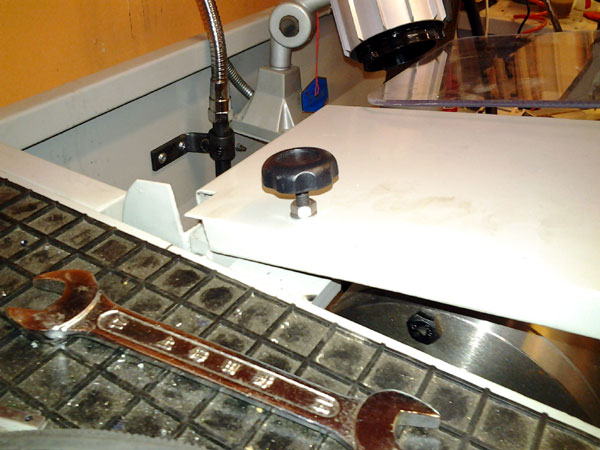

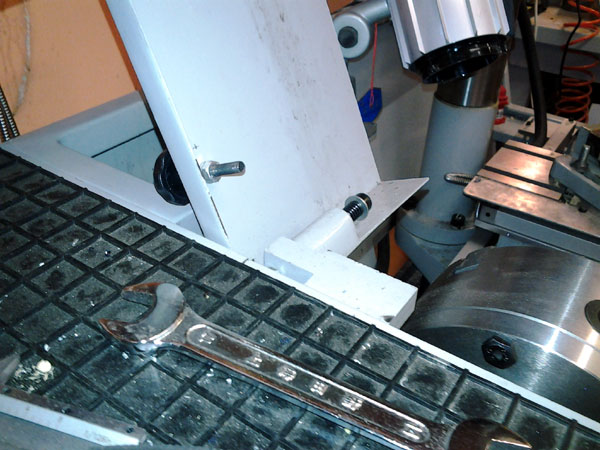

    Borrade ett hål och monterade en 'justerskruv' för att kunna justera höjden på vårat skydd, det gör att man han köra in verktygs-posten under skyddet utan problem (Se bilder)

    Skruv för justering av skyddets höjd

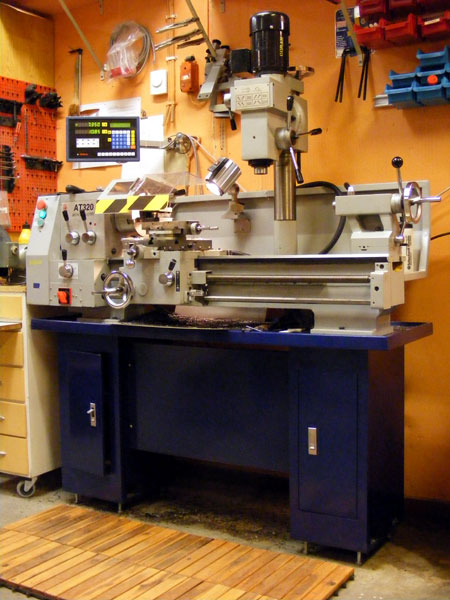

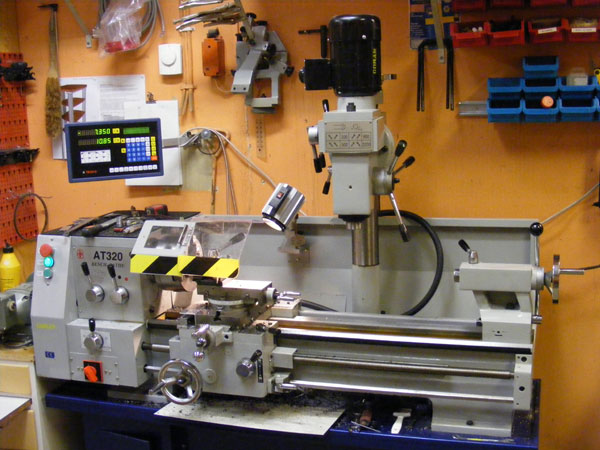

    2011.12.01 Maskinen går som en 'dröm' - Har svarvat minst ett par gånger i veckan den senaste tiden, har fixat till det mesta runt maskinen och vad gäller verktyg o.s.v.


    'HAIAN AT-320'

    2011.11.21 Tillverkade ett skydd för att hindra svarv-spån att kastas direkt på/mot den som svarvar, skyddet är helt genomskinligt och tillverkat av reptåligt 4 mm lexan plast.

    Skyddet har monterats med ett vanligt lyft gångjärn (Typ skåpdörr) så att det enkelt kan vikas upp eller lyftas bort helt.

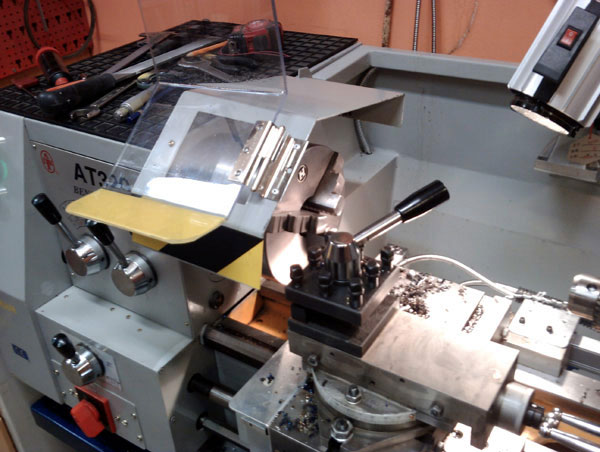

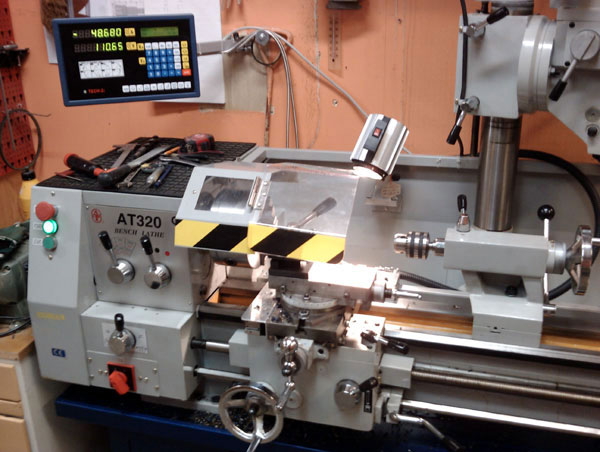

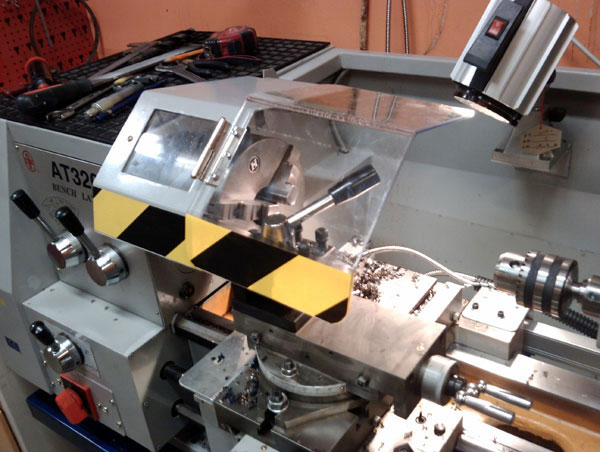

    Skydd nedfällt / Skydd nedfällt (Närbild) (Foto taget med mobilkamera)

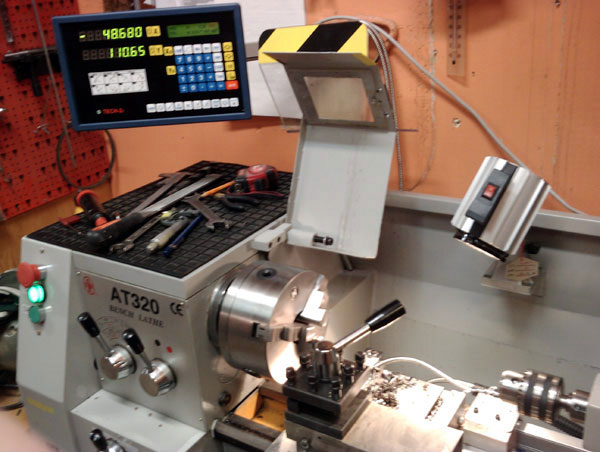

    Skydd delvis uppvikt / Skydd helt uppfällt (Foto taget med mobilkamera)

    2011.11.20 Gjorde en sida med Mera AT-320 tips...

    2011.11.18 Har nu monterat digital skalor på maskinen. Direktimporterade ett 'DRO-Kit' med DRO-Enket, två skalor: 620 och 170mm långa samt en massa monterings detaljer. Fick hem dom på onsdag och monterade färdigt idag (Fredag).

    DRO-Enheten har massor med funktioner men vi kommer antagligen att använda den för mätning på Y-Axeln för att få bra lagerpassningar. Tog lite bilder.

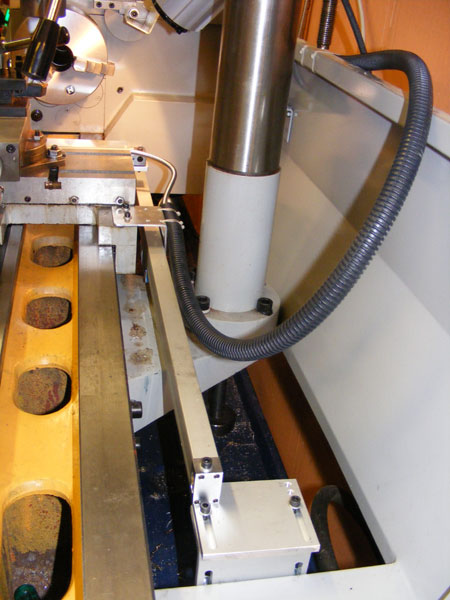

    Kablarna från båda skalorna har dragits i en skydds-slang (Delbar VP-Slang) som sitter fast med buntband i X-Skalans löpar-fäste på supporten, därifrån går de i en mjuk båge bakåt uppåt/tillbaka till överkanten av stänkplåten.

    2axis DRO Tech2i Manual

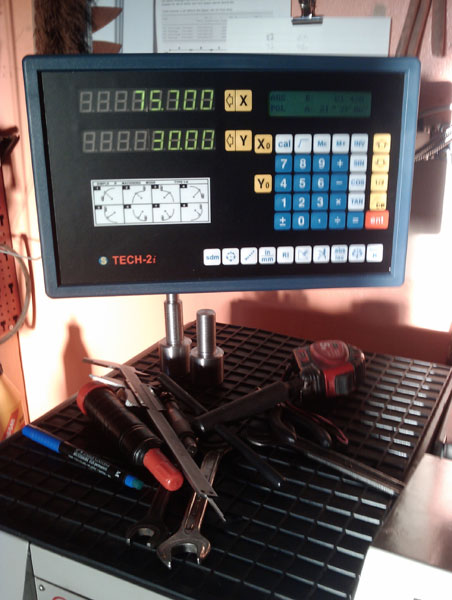

    DRO-Enhet

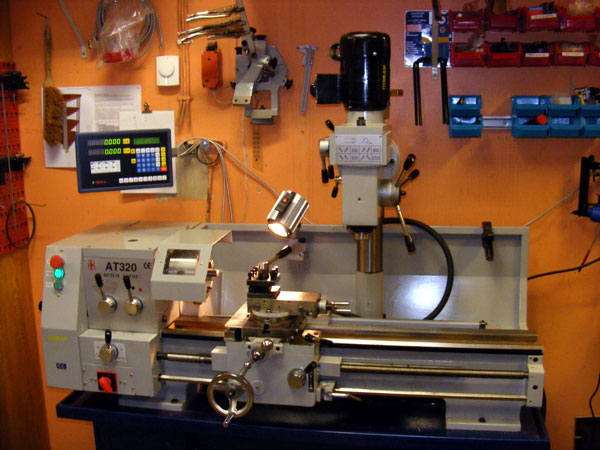

    DRO-Enhet med hållare monterad på väggen ovanför huvud växel lådan

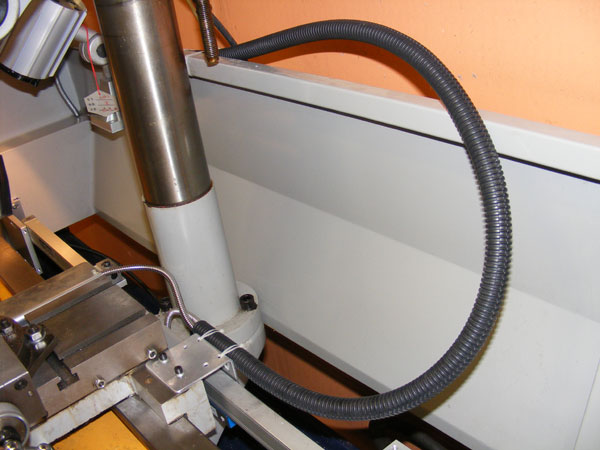

    Tanken med kabel arrangemang är att det antagligen är bättre att dra upp kablarna / skydds-slangen så att den hela tiden är synlig, vi ser det som ett bättre allternativ till att i stället dra den neråt mot spån-tråget där allt spån samlas och där man inte heller kan ha uppsikt över den.

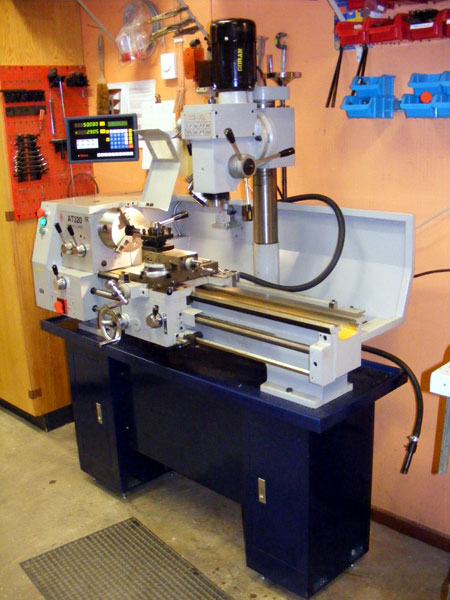

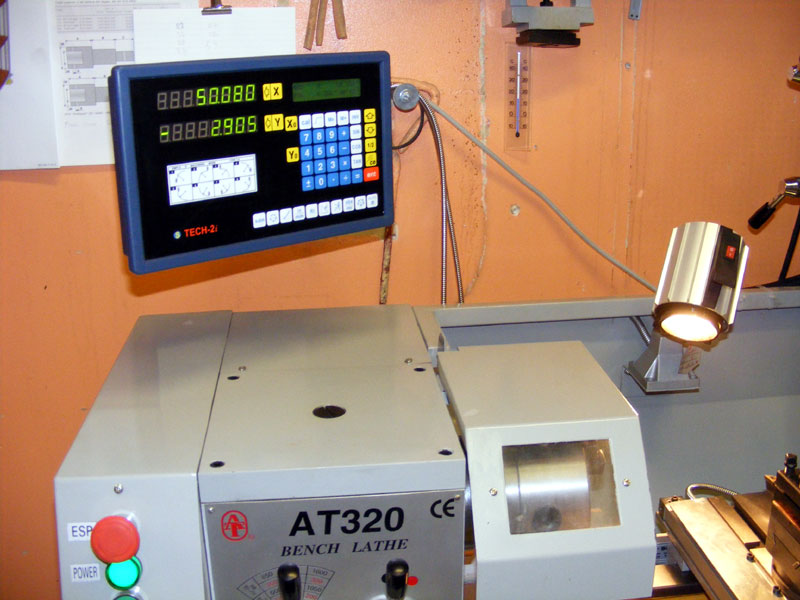

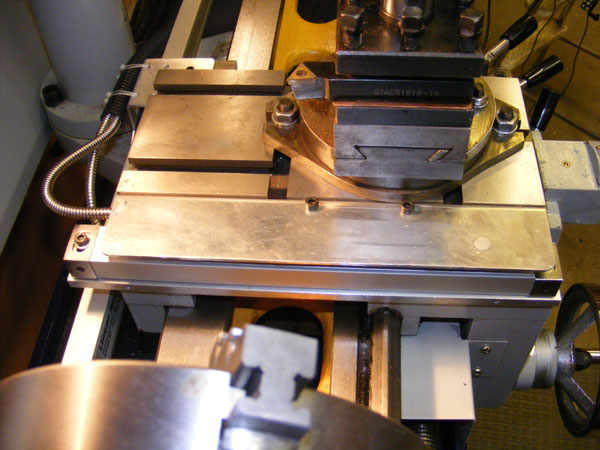

    Allt klart och i funktion / X-Linjal och kabelskydd


    Y-Linjal och kabelskydd

    2011.11.08 Gjorde en sida om hur man sätter igång sin 'HAIAN AT-320' maskin
    2011.11.11 Svarvar axeltappar till våran CNC-Maskin, spelade in en film -->Här! 160Mb .wmv fil
    2011.10.20 Spelade in en liten 'Demo' film, den kan man kolla på -->Här! 92Mb .wmv fil

    2011.08.02 Första 'riktiga' svarvningen utförd, svarvade en 'tapp' D12,5mm x L50mm för att använda som förstyvning innuti en avbruten rörbåge till den nya bakrutan på våran VALMET 604.
    (Det är frontlastaren på 604'an som skymtar på bild när vi lyfter in maskinen)

    2011.08.01 EL-Kopplingarna i maskinen färdiga. Allt fungerar och är nu kopplat 'rätt' - Maskinen är 'CE' märkt men jag tvivlar starkt på riktigheten i detta?. Följande är åtgärdat:
    - Bytt ut inkommande gummi kabel till 5-Ledare för att även få in 'Nollan' och därmed 230V
    - Kopplat om svarv och fräsmotorerna till Y-Koppling för att även få 230V över motorlindningarna.
    - Anslutit 230V/24V transformatorn för arbetslampan/manöver spänning till 1Fas + Nolla
    - Åtgärdat 'pinnen' (Kortat av) på skydds brytaren i driv/växel skåpet

    2011.07.26 Lyfte maskinen på plats idag, allt gick bra. Fick besök av min amatörradio kompis SM2YIP Yngve Mattsson-Hjerpe, han tog några bilder. Med mig själv som 'Referens storlek' så kan man klart se att det är en 'rejäl pjäs' (Jag är 176cm lång och väger drygt 85Kg)

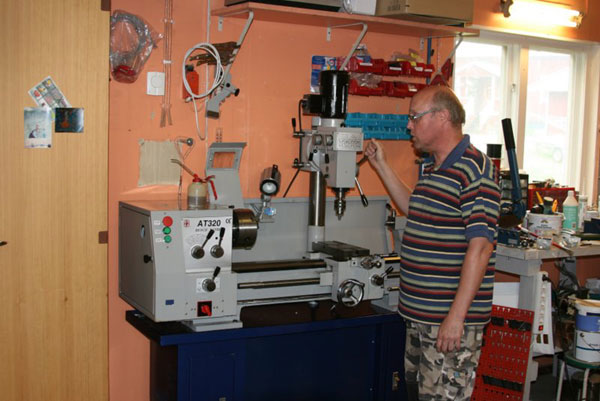

    Maskinen + stolt ägare på plats (Foto: SM2YIP Yngve)

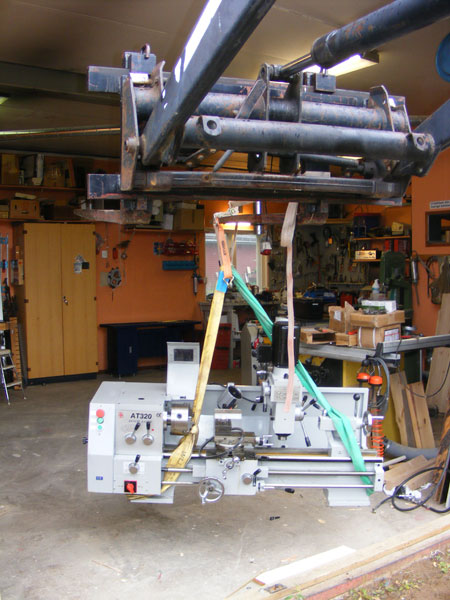

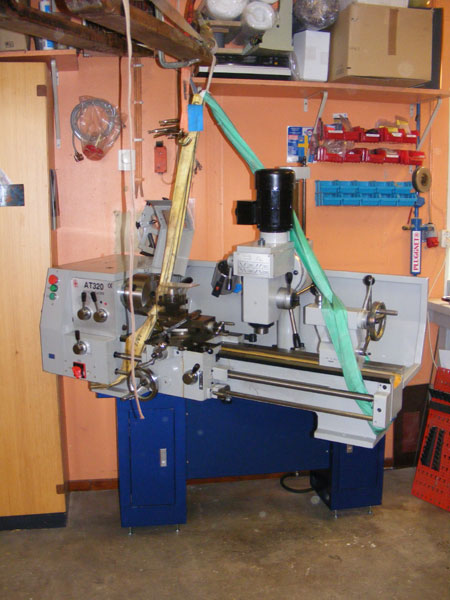

    Lyfte maskinen på plats med hjälp av traktor / pallgaffel och två lyft-stroppar, med lite förberedelser / planering så gick det som smort! - Tog inte mera än 15minuter + några avbrott för fotografering...


    Maskinen på väg in - Nästan framme...

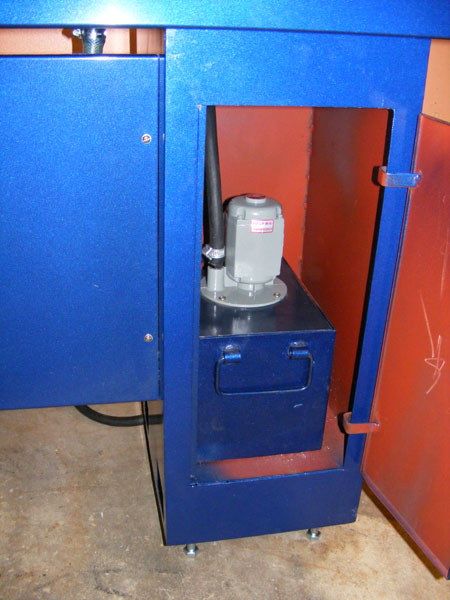

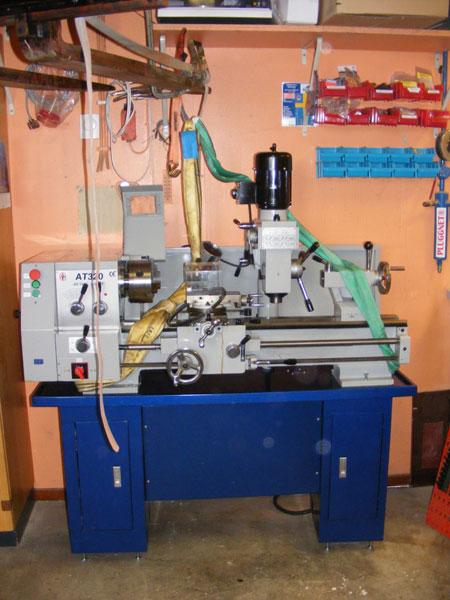

    Maskinen nedsänkt på maskinställ - Kylmedel pump monterad

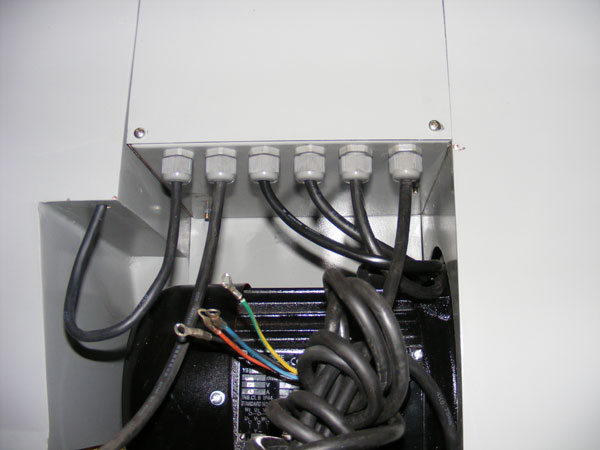

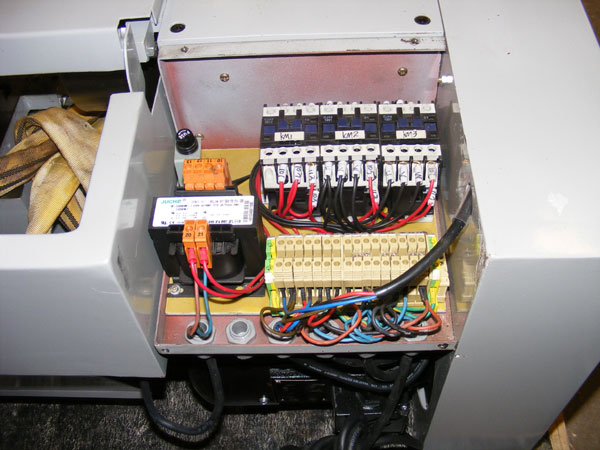

    Kontrollerar maskinens el/manöver kopplingar en gång till före driftsättning, alla el-utrustning som kontaktorer och brytare är av bra kvalite, installationen är klart seriös men vissa kopplingar verkar att vara lite 'underliga' bl.a. så verkar huvud motorn att vara kopplad i 'Delta' läge vilket borde innebära att vi kommer att få 380V över motor-lindningarna, inte 230V som är märkspänning på motorn, kollar mera på detta...


    El in/utgångar - Manöver relän m.m.

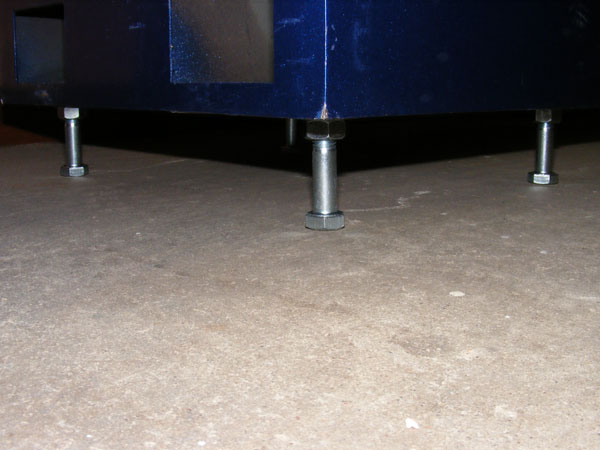

    2011.07.24 Monterar / Skruvar / Tvättar och smörjer varje ledig stund. Har packat upp / monterat maskin ställ och uppsammlings tråg. Använder 8st M12x65 bultar för att kunna justera in höjder på maskinställ (Skippar maskinfötter t.s.v.) - Det är viktigt att man kan justera så att maskinstället står stadigt, maskinen väger drygt 500kg så det är viktigt att tyngden fördelas jämt.

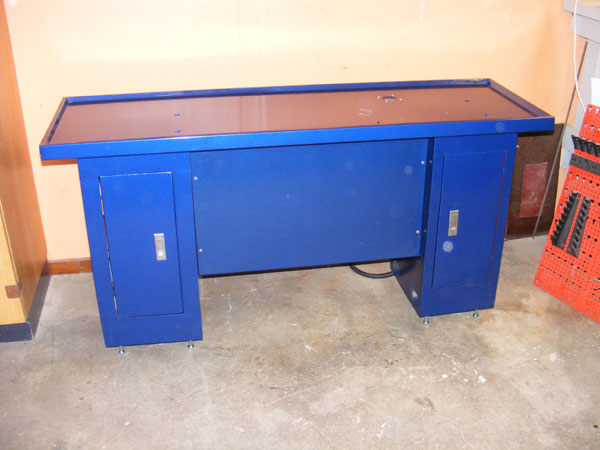

    Maskinställ på plats - 8st M12x65 för justering av höjder

    Beställde 5L skär/kyl vätska, 4st dubb borrar och 3st HSS TIN-belagda pinnfräsar 8/14/20mm från [L2]Schuchardt Maskin AB.

    2011.07.23 Förbereder inplaceringen av maskinen (Städar i verkstan) - Har kollat lite närmare på maskinen och läst lite i manualen, från fabrik är allt ordentligt insmort med skyddande olja, den måste tvättas bort och sedan måste alla slid smörjas och justeras. I manualen finns smörjschema men det står inget om lämplig kvalite på maskin-fett och maskin-olja. Det följde med en liten olje-kanna av 'tveksam' kvalite, men inte någon fett spruta?

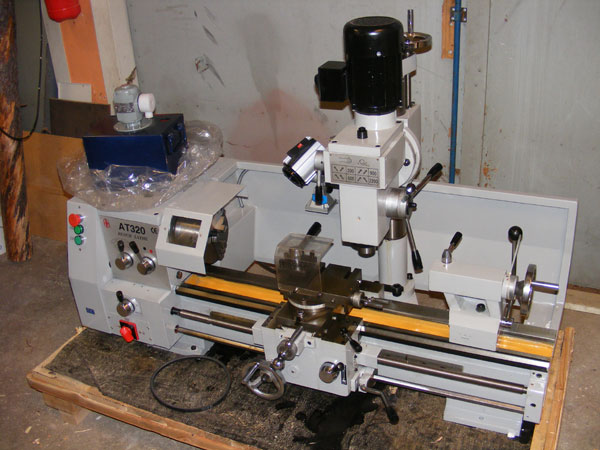

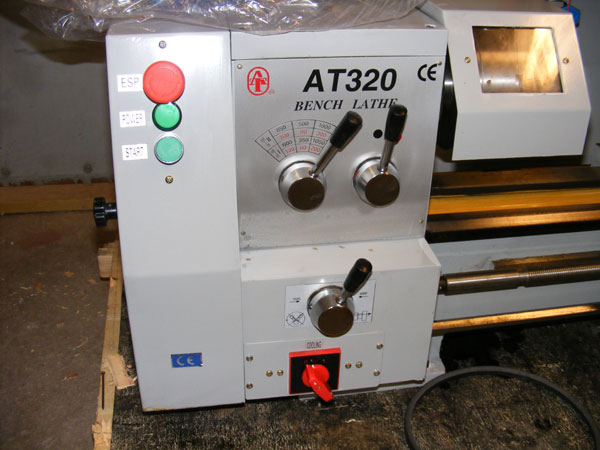

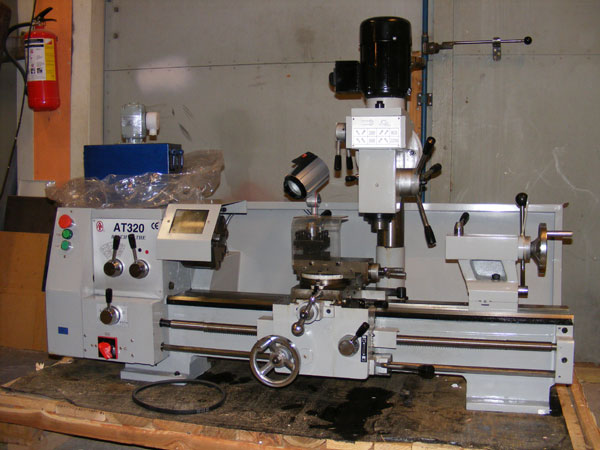

    2011.07.22 Fick hem maskinerna idag, packade upp och tog några bilder på den ena maskinen. Första intrycket är att det helt klart är en 'seriös' maskin. Vi har även importerat stativ / ställ som maskinen ska stå på för att få rätt arbetshöjd. Vi har även importerat kyl/skär vätske pumpar och en del svarv och fräs verktyg samt andra tillbehör.

    Om Maskinen / Beskrivning
    'HAIAN AT-320' är en Kombinationsmaskin, i grunden är det en bänksvarv som har försetts med en vertikal pelare och fräs/borr huvud.

    Några 'snabb-data' om maskinen:
    - Arbetslängd MAX 750mm, Dubbhöjd 170mm, Spindelgenomgång 38mm (Svarv)
    - Automat matning på support (X) 600mm och pinol (Y) 150mm
    - Klarar gängskärning med MAX 4mm stigning (Svarv)
    - Z-Axel rörelse MAX 180mm, Fräshöjd 100-300mm (Fräs)

    (Utförliga tekniska data ligger längre ner på sidan)

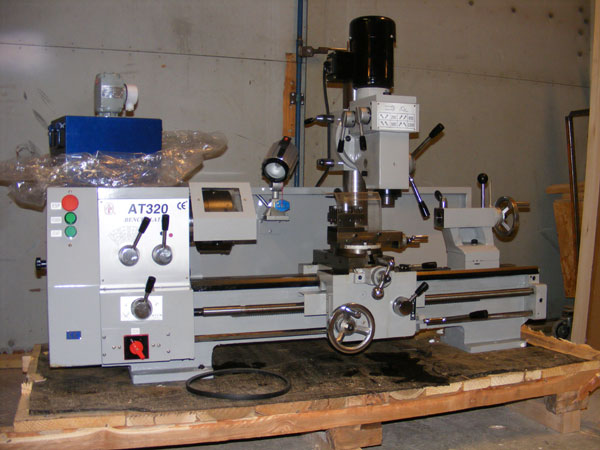

    Hela maskinen med kylmedel pump (Står på Spindeldockan)

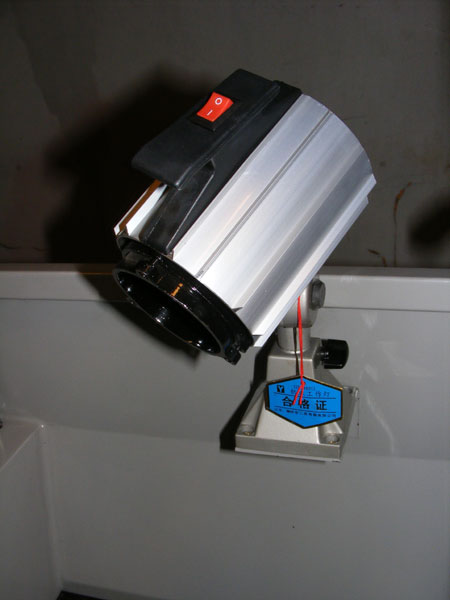

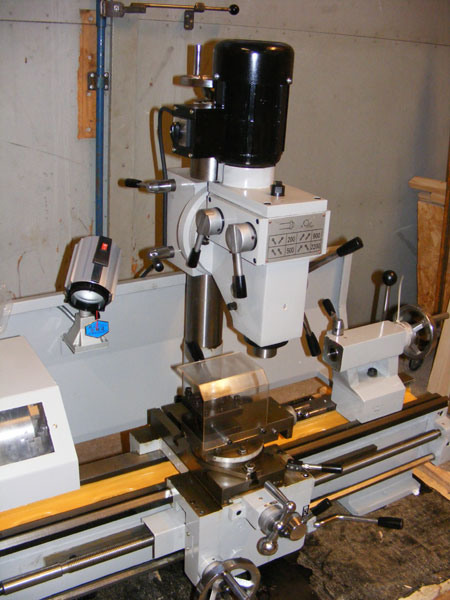

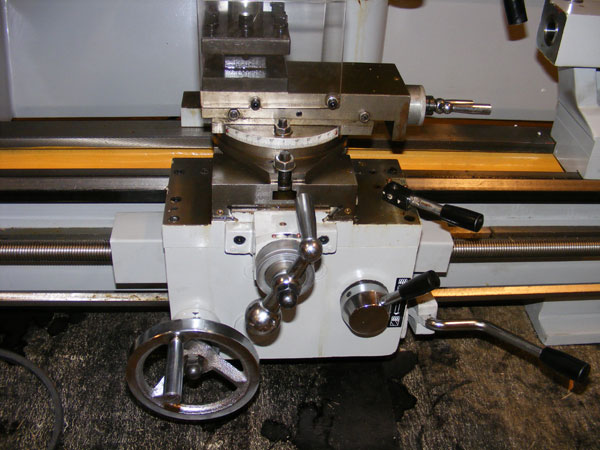

    Fräspelare samt Supportsläde med verktygshållare / Arbetslampa 'Halogen'


    Spindeldocka med växellåda och chuck / Supportsläde med verktygshållare

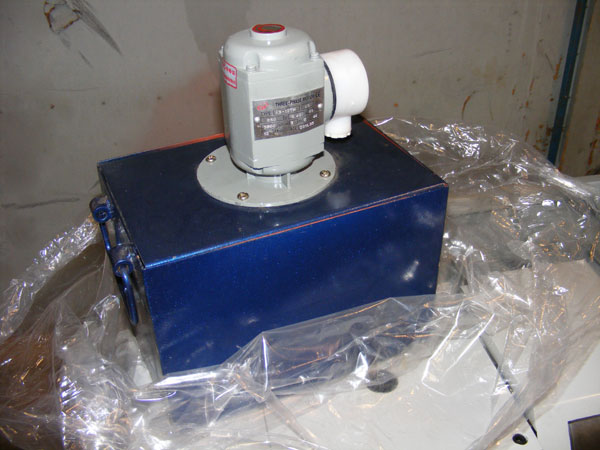

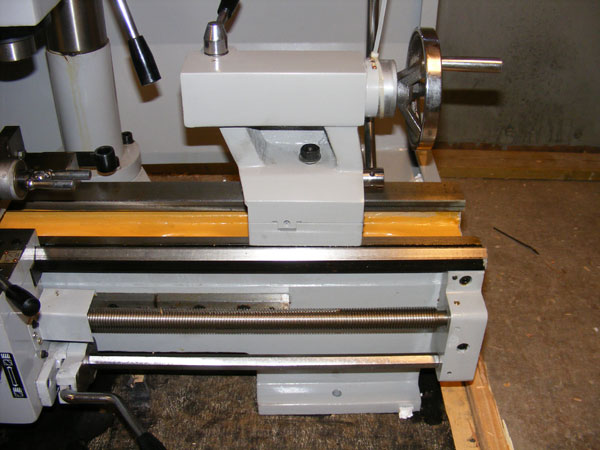

    Dubbdocka / kylmedel pump

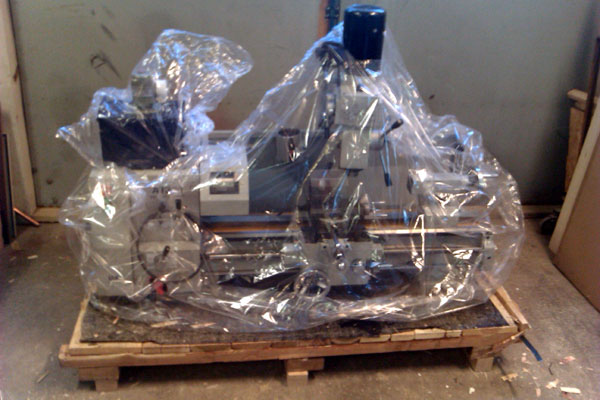

    Hela maskinen med kylmedel pump (Står på Spindeldockan) / Maskinen inplastad


    Teknisk specifikation
    Teknisk specifikation 'HAIAN AT-320'
    =====================================================================
    Length ............................................... 1540 mm / 60-3/5"
    Width ................................................ 625 mm / 24-3/5"
    Height ............................................... 1750 mm / 68-7/8"
    Shipping Weight ...................................... 500 kg / 1103lb
    Machine Weight ....................................... 400 kg / 882lb
    Crate Size ........................................... 1580×810×1850 62×32×73"
    Powerfeed (X-Axis) ................................... Yes
    Table Size ........................................... 130×280 mm / 5-1/10×11"
    Threading Dial ....................................... Yes

    Lathe Specifications
    Distance between centers ............................. 750 mm / 29-1/2"
    Dial Calibration on Crossfeed ........................ 0.05 mm / 0.002"
    Dial Calibration on Leadscrew ........................ 0.05 mm / 0.002"
    Headstock Taper ...................................... MT5#
    Lathe Chuck Mount .................................... Bolt-On
    Spindle Bore ......................................... 38 mm / 1-1/2"
    Spindle Speeds ....................................... 12
    (60-1600 RPM/50Hz) or (75-1900RPM/60Hz)
    Swing over bed ....................................... 320 mm / 12-3/5"
    Swing over work table ................................ 170 mm / 6-7/10"
    Thread pitch on processing ........................... 0.5-4 mm / 9-48 1/n"
    Thread kinds on processing ........................... 15 / 23
    Tailstock Taper ...................................... MT3#
    X-Axis Working Travel ................................ 600 mm / 23-3/5"
    Y-Axis Working Travel ................................ 150 mm / 6"

    Mill/Drill Specifications
    Head Rotation ........................................ 360°
    Head Travel .......................................... 180 mm / 7"
    Spindle Center to Support Column ..................... 310 mm / 12-1/8"
    Spindle to Table Distance(Min-Max) ................... 120-300 mm /4-3/4-11-4/5"
    Spindle Speeds 4 ..................................... 4
    (220-2620RPM/50Hz)or(240-2700RPM/60Hz)
    Spindle Taper ........................................ MT3# or R8
    Tool SizeLimits ...................................... 25 mm / 1"
    X-Axis Working Travel ................................ 600 mm / 23-3/5"
    Y-Axis Working Travel ................................ 150 mm / 6"

    Electrical Specifications
    Horsepower ........................................... 1100w 1-2/2hp
    Motor Type A/C Voltage ............................... 240/380 Volt 3-Phase 50Hz
    =====================================================================
