Integrerad Singel-End förstärkare 2x 6H2П-EB / 2x 6П3C DIY / Byggsats + modifieringar |
|
INDEX
Senast uppdaterat
2014.01.19 Börjar att se slutet på förstärkar bygget nu. Har fortfarande lite problem med missljud (Brum) när jag kör med SENNHEISER HD-650 lurarna, hör inget av detta med HD-598 lurarna, så jag låter det hela bero ett tag. När man lyssnar via högtalare så är det inga problem

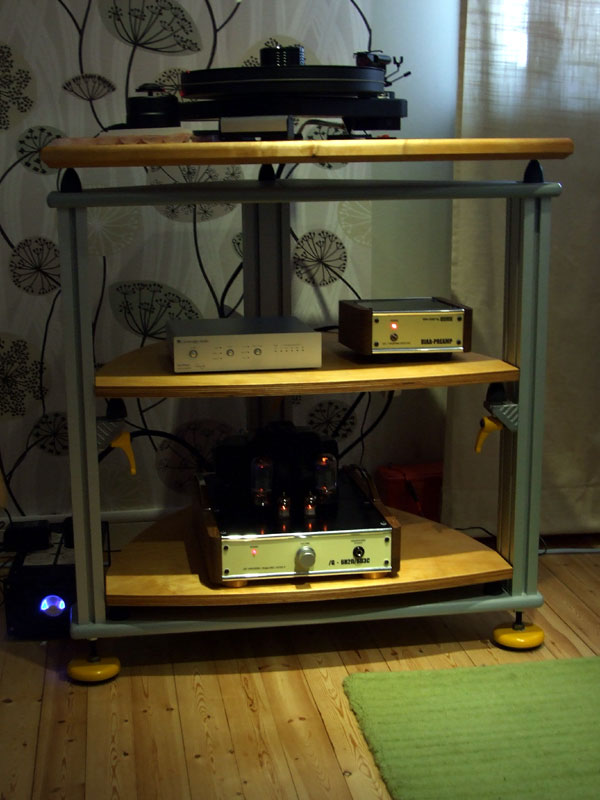

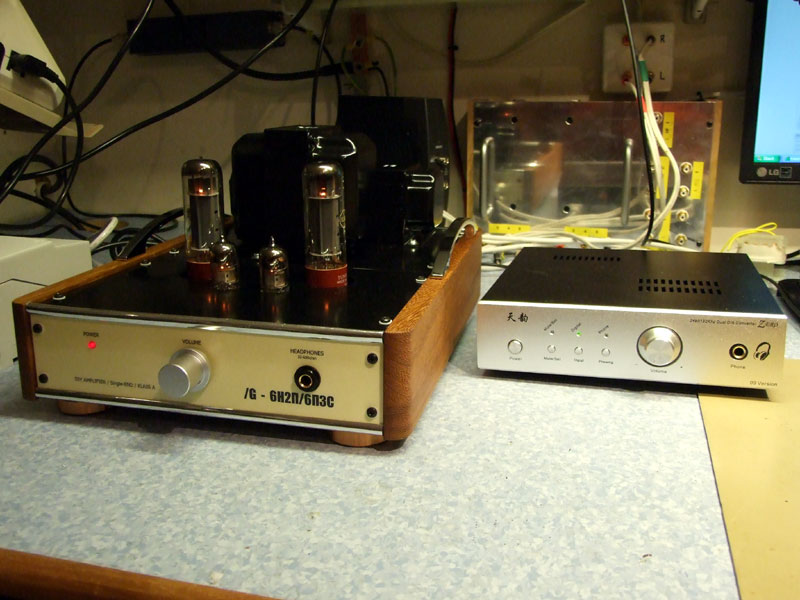

SE Förstärkaren har nu flyttat in permanent i lyssning rummet, har kopplat upp den för 'hel-analog' användning.
Utrustning: Integrerad Single-End förstärkaren med 2x REFLEKTOR (FOTON) 6П3C och 2x VOSKHOD, KALUGA 6H2П-EB - DIY/KIT RIAA försteg 'VELLEMAN K2573' - Vinylspelare 'PRO-JECT RPM 1.3' - Golvhögtalare 'DYNAVOICE Challenger M85 EX v3' - Lyssnar även med Sennheiser HD-598 hörlurar - Nätfilter 'BADA LB-5600' - DIY signal kablar med polarisering av Dielectrum - DIY högtalar kabel 'SEVEN'
|
2014.01.12 Med hörlurs uttaget igång och med känsliga lurar avslöjar sig det minsta missljud, noterar ett märkbart 50hz brum i båda kanalerna.
Har tidigare testat DC matning på glöden och noterar även nu att det mesta av missljudet försvinner, problemet ligger m.a.o. i glödmatningen. Växelspänningar i kretskort / ledningsbanor är inte någon bra ide, på dom flesta förstärkare jag sett använder man tvinnade ledare som kopplas direkt till rörsocklarna - Gör därför en liten modifiering.

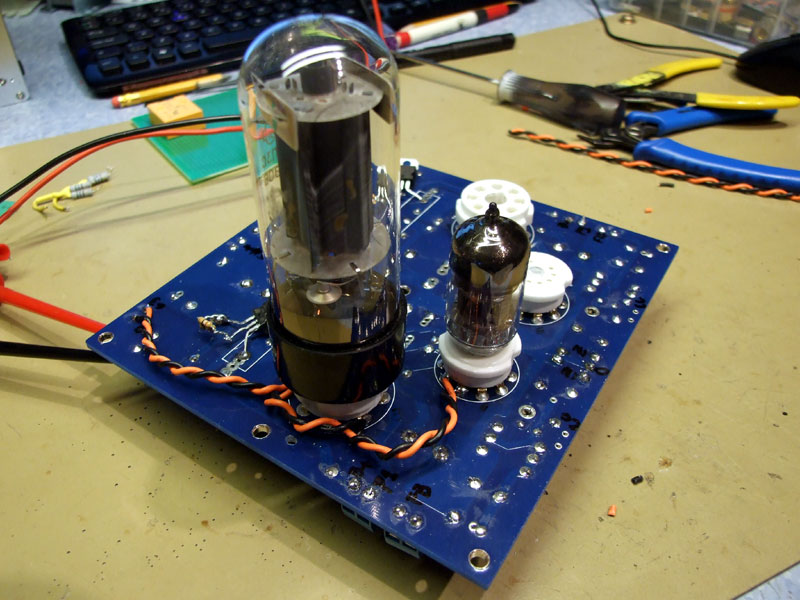

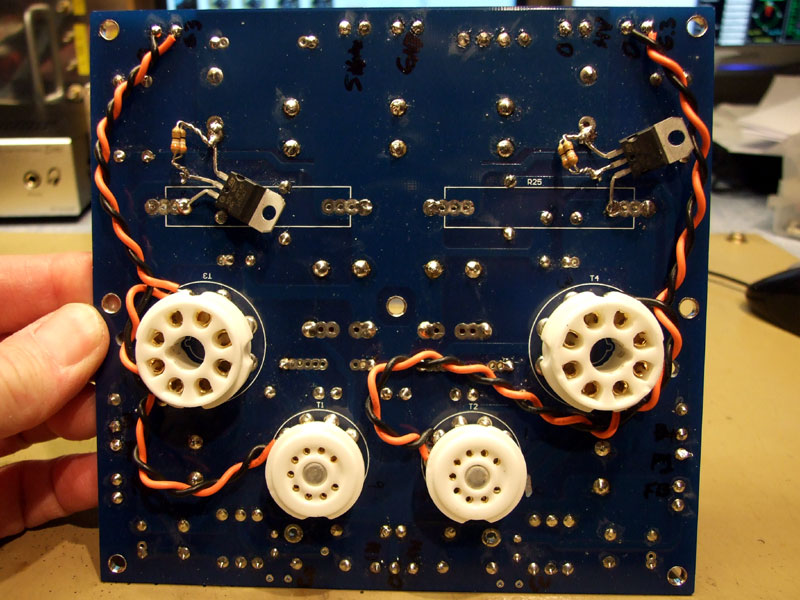

Kapade ledningsbanor / tvinnade glöd ledare
Börjar med att kapa alla ledningsbanor som går till rör socklarna, kapar även dom inkommande ledningsbanorna efter avkopplings motstånden. Löder i tvinnade ledare vid glöd ingångarna, drar fram dom 'par' tvinnade ledarna till slutröret och sedan vidare till drivröret. Gör likadant på båda kanalerna.
Nya glöd ledare på båda kanalerna / Testar

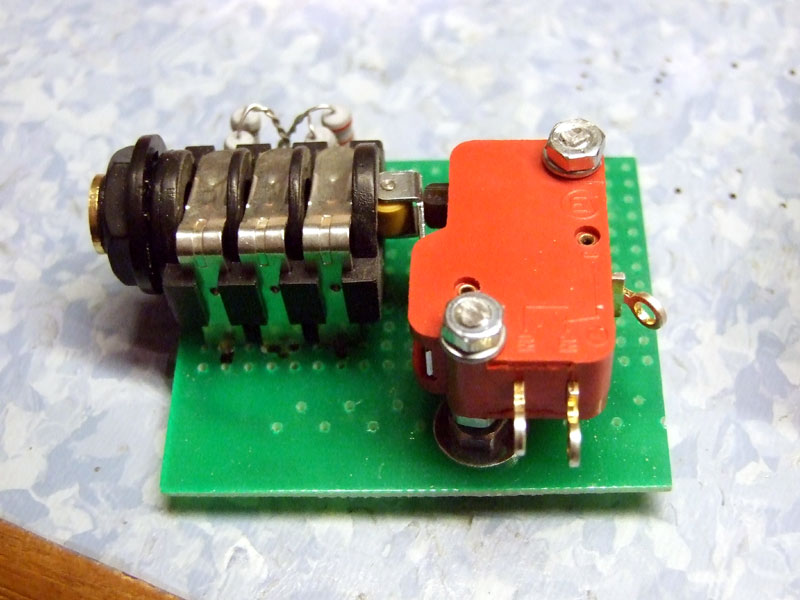

2014.01.05 Tillverkar två små kretskort för hörlurs utgången, på det ena sitter hörlurs jacket och en mikro brytare, på det andra sitter ett litet relä.

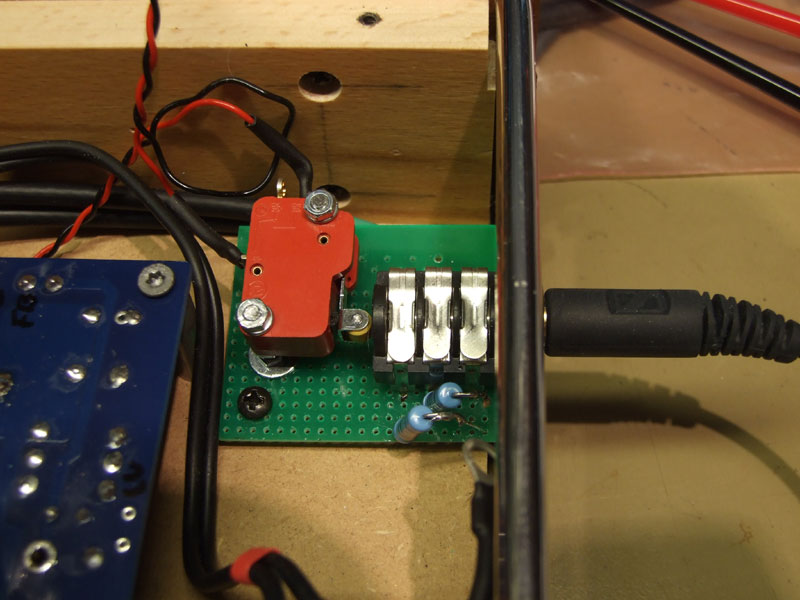

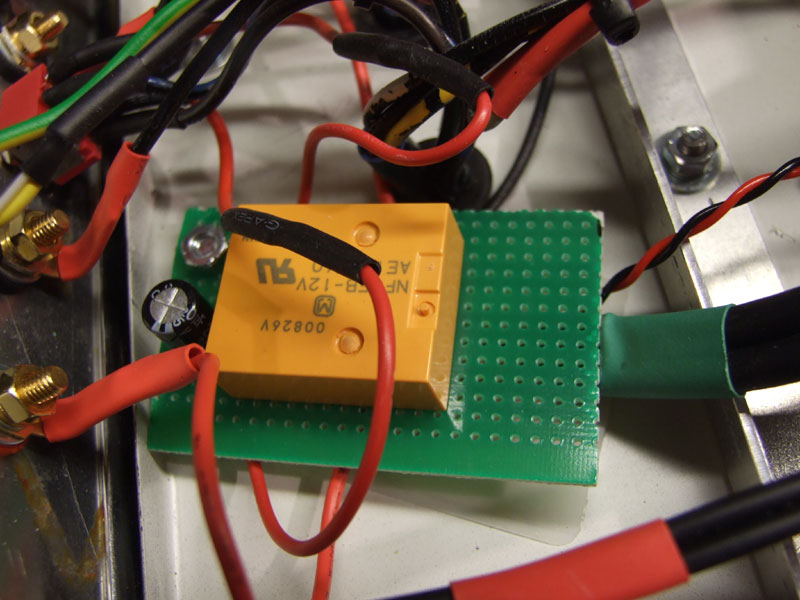

Kontakt med mikro brytare / reläkort
Reläkortet sitter vid högtalar utgångarna, plus (+) ledaren för respektive kanal går genom relä kontakterna, NC läget på reläet går till högtalar utgången (+) och NO läget på reläet går fram till hörlurs kortet. Reläet aktiveras när hörlurs kontakten går i botten och påverkar mikro brytaren.

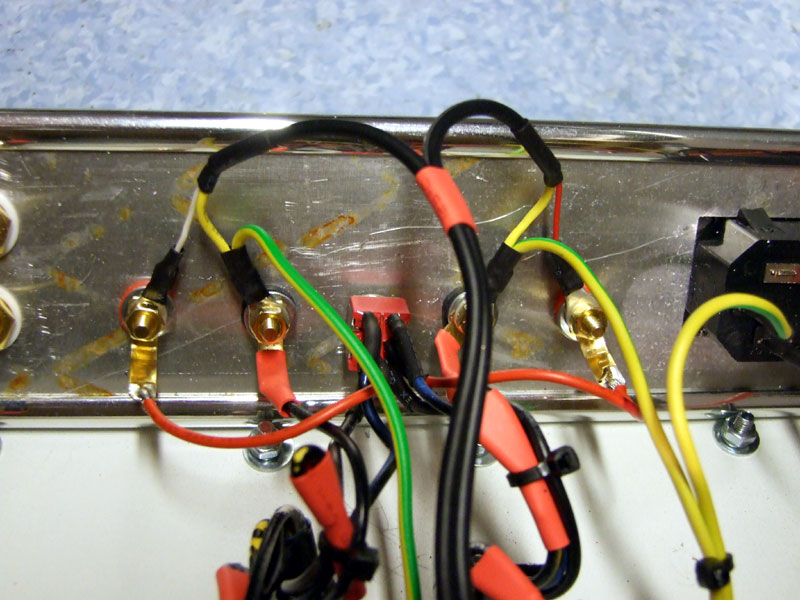

Kontakt med mikro brytare, brytaren 'aktiverad' / Feedback ledare
Passar även på att koppla in två skärmade ledare från respektive högtalar utgång för feedback. (Använder inte feedback för tillfället, men ska även prova detta)
2014.01.04 Byter även ut 2st kondensatorer i signal vägen, det är 'blocking' kondensatorerna C14 / C15. Original kondensatorerna är i.o.f.s. inte av den sämsta kvaliten, dom heter 'Solen Châteauroux Fast Cap PB-MKP-FC' med värdet 0,22µF / 630V / 85°C.

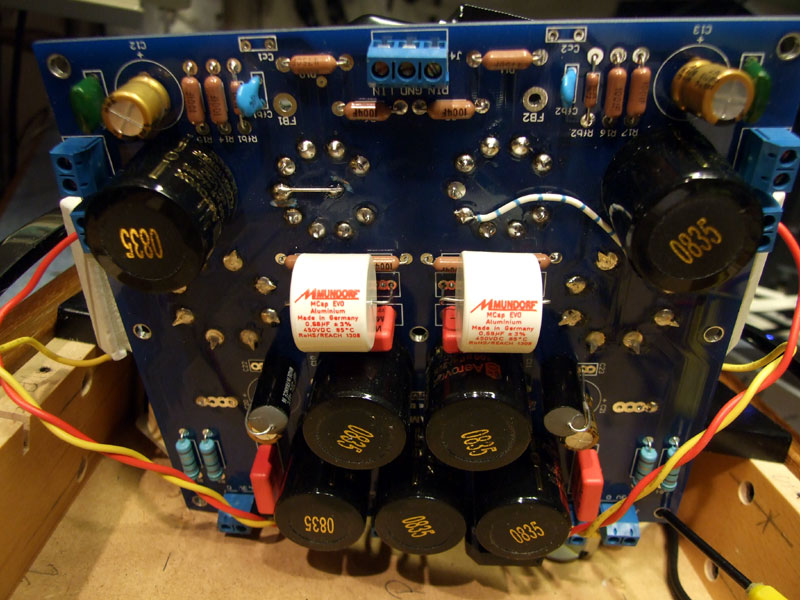

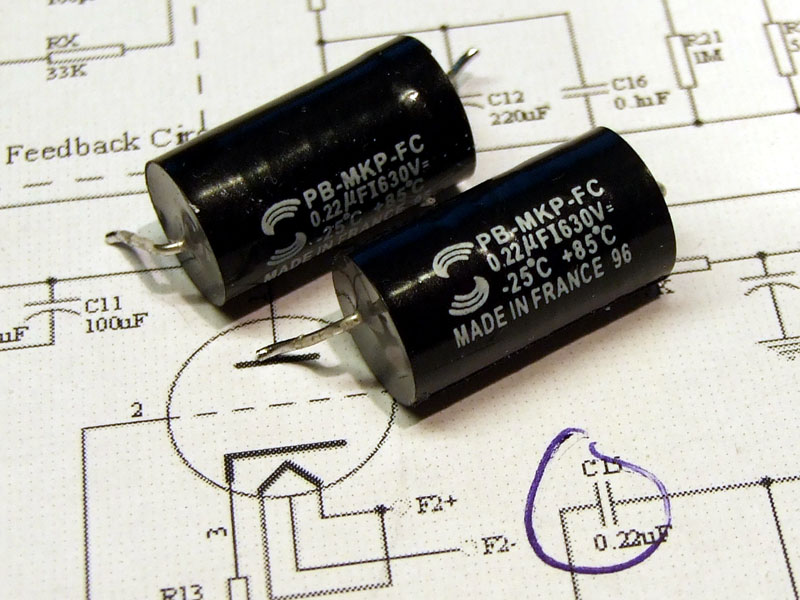

2x MUNDORF kondensatorer på plats / Original kondensatorer
Löder in 2st 'MUNDORF MCap EVO' 0,68µFF / 3% / 450V / 85°C

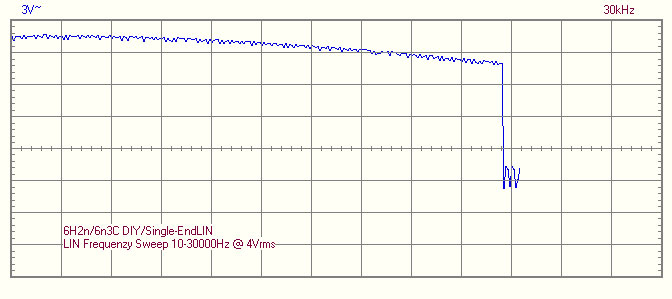

Avslutar dagen med att köra upp en ny spektrum kurva, linjärt svep 10Hz-30KHz med 10Vrms ut signal - Noterar att frekvens kurvan nu är betydligt rakare.

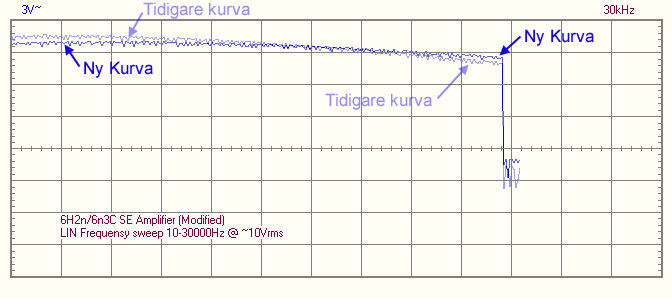

Frekvens spektrum 10Hz-30KHz @ 10Vrms
Har även provspelat under kvällen, upplever att ljud bilden har blivit betydligt luftigare / 'bredare' och mera livligt, basen är nu mera rapp med tydligare och kraftigare anslag.

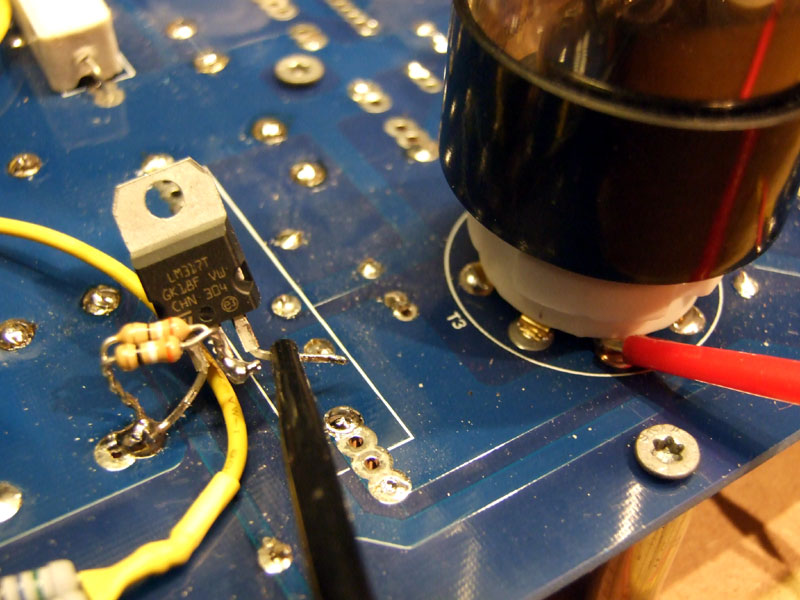

2014.01.04 Har monterat in 2st LM317 regulatorer för 'AUTO-BIAS', provade även med 50mA ström / ca. 20V spänningsfall över regulatorn (Rx = 22Ω) men fastnade för 65mA och ca. 14V spänningsfall (Rx = 19Ω).

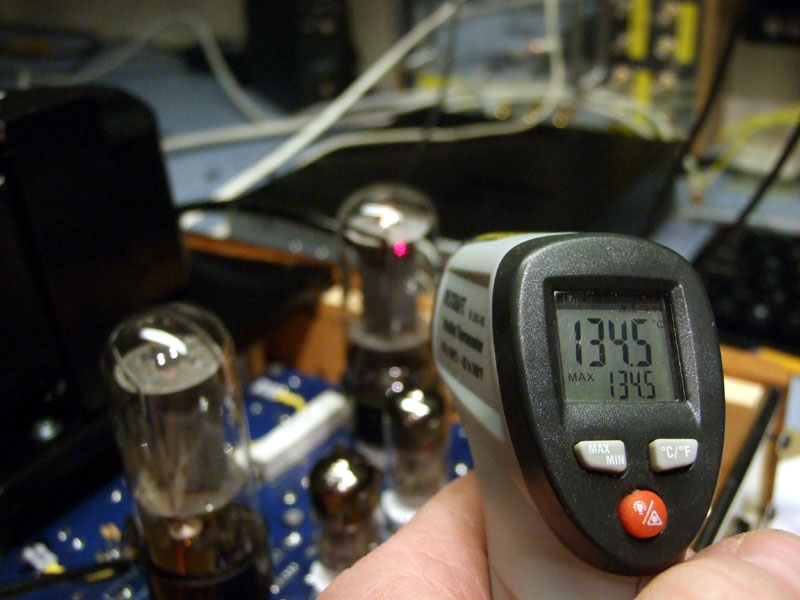

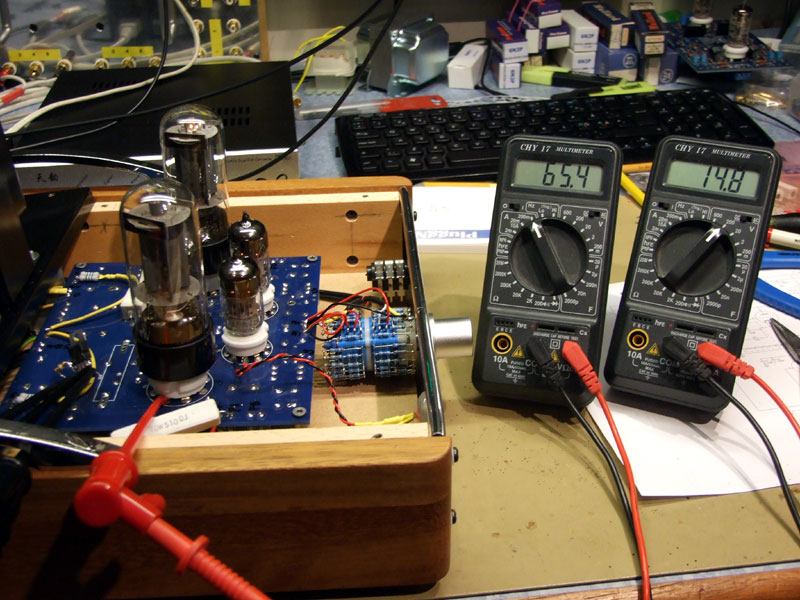

Mäter 65mA ström och ca. 14,8V spänningsfall / 135°C på anod topp

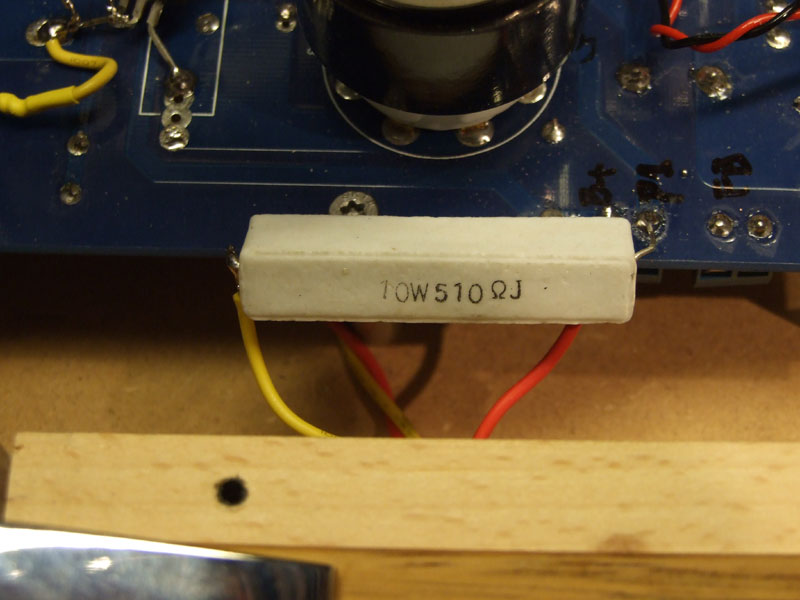

Använder dom två 'överblivna' 510Ω/10W motstånden fär att ta ner B+ med ca. 32V - Kontrollmäter B+ på pin3, är nu = ca. 344V

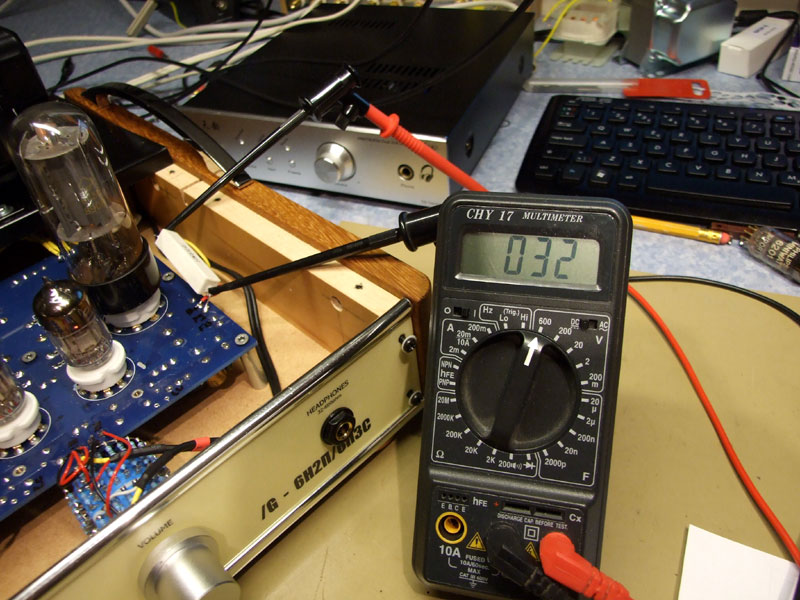

510Ω motstånd flyttad till B+ / Mäter 32V spänningsfall
Noterar nu även att rören går betydligt varmare än tidigare, men borde fortfarande ligga inom tollerans värden. Har tidigare mätt upp ca. 136°C på toppen av anod plåtarna, mäter nu ca. 175-185°C.

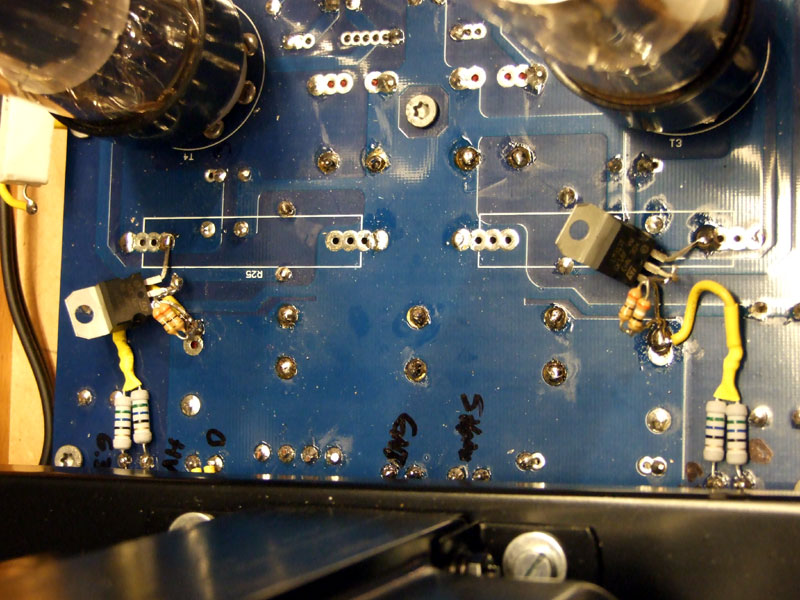

Ström mätning / 2x AUTO-BIAS regulatorer på plats
Ändringarna på BIAS ström / spänningsfall över regulator (Tidigare katod motstånd) gör att 'headroom' blir större 'nertill' och mindre 'upptill' på sinus kurvan, försöker att illustrera nedan...
Före / Efter

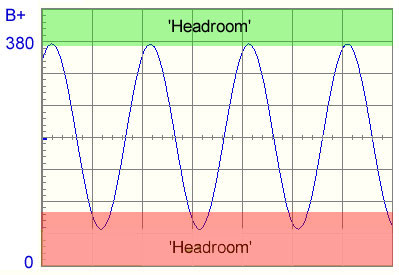

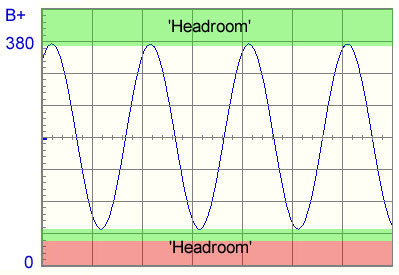

Spänningsfallet över katod motståndet lämnar inget utrymme för sinus vågen, det gör att förstärkaren 'klipper', markerat med rött på skissen till vänster. Genom att öka katod strömmen sänks spänningsfallet och lämnar ytterligare ca 10V 'svängrum' för sinusvågen, enligt den högra skissen.
2014.01.03 När jag mäter upp uteffekt noterar jag att klippningen på utsignalen är rejält osymetrisk, 6П3C rören har för litet 'headroom' längst ner i sinusvågen. Tror att detta beror på 6П3C rören, dessa är mer lik EL34 och behöver 60-70mA i tomgångs ström.
Förstärkaren är byggd för 6L6 som ska ha ca 40mA i tomgångs ström. Beräknar att katod motståndet kunde vara så litet som 300ohm, alt. att man använder en LM317 som ström regulator.
Skissen ovan visar den 'AUTO-BIAS' krets som jag använder i bl.a. MUSIC ANGEL MINI L4 - Strömmen genom regulatorn styrs av storleken på Rx och beräknas med formel: I= 1,25/R (R= 1,25/I)
R mA 1,25 / R = I
=====================================
1,25 12,00 104,17
1,25 15,00 83,33
1,25 18,00 69,44
1,25 22,00 56,82
1,25 27,00 46,30
1,25 33,00 37,88
1,25 39,00 32,05
1,25 47,00 26,60
1,25 56,00 22,32
1,25 68,00 18,38
1,25 82,00 15,24
1,25 100,00 12,50
=====================================
|
2014.01.03 'Rullar' lite rör, provar med SOVTEK 5881/6L6WGC och begagnade Amerikanska 7027B. Provar även dom tre olika Ryska NOS drivrör som jag har på lager jus nu, det är REFLEKTOR 6H2П, REFLEKTOR 6H2П-EB och NOVOSIBIRSK 6H1П-BИ med GOLD galler g1.

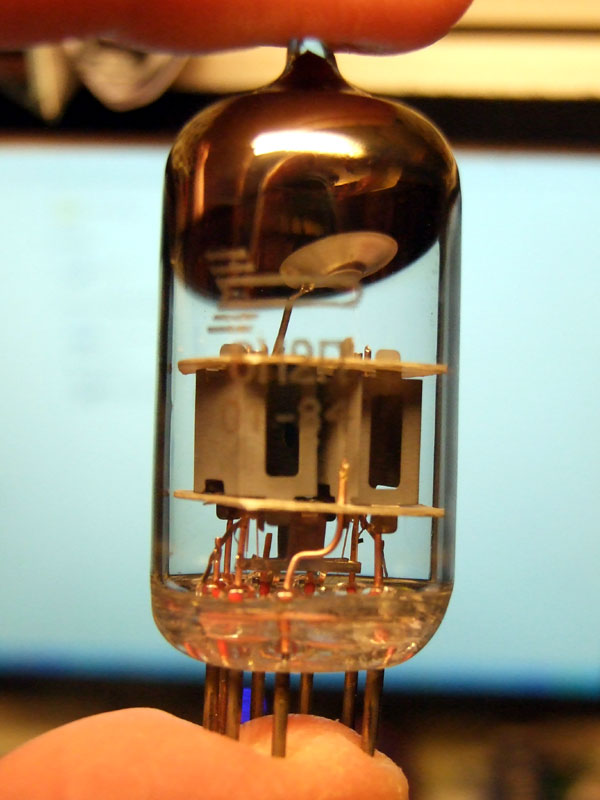

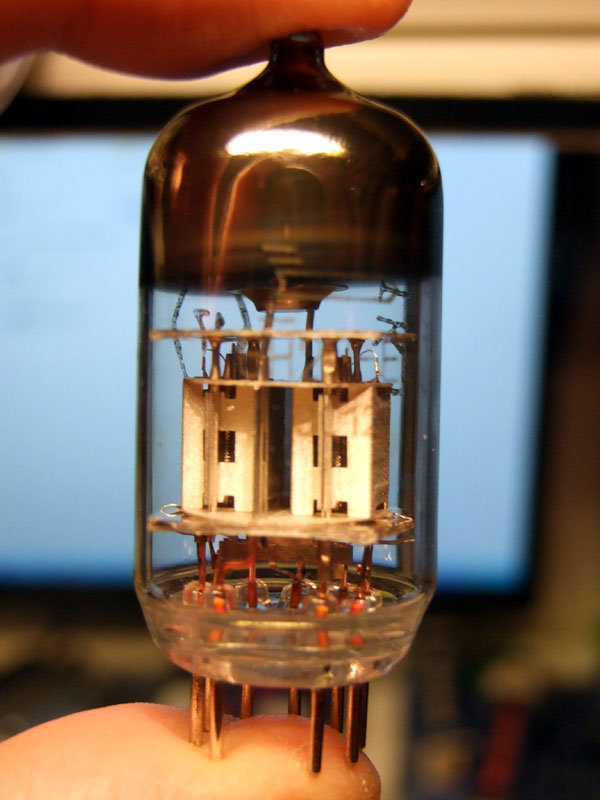

REFLEKTOR 6H2П-EB / REFLEKTOR 6H2П / NOVOSIBIRSK 6H1П-BИ
6H2П-EB - Bäst av dom tre, med bra 'svärta' och livlig, lättlyssnad spelstil, bra detaljer rakt igenom hela registret.
6H2П, - Väldigt lik 6H2П-EB men lite mindre 'livlig' i mellanregister och övre bas registret, lite 'grumligare' i lägsta bas registret, bra detaljer i övre mellanreg. och i diskanten.

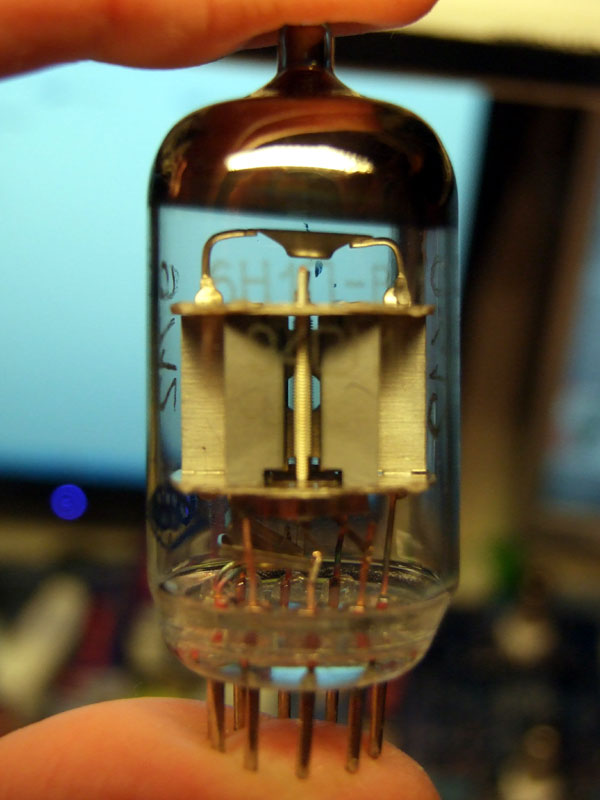

6H1П-BИ - Väldigt bra detaljer i övre registret, tunn i lägre mellanreg, livlös och tunn basåtergivning.
|
Använder i övrigt följande utrustning: Kör .FLAC filer på datorn via en extern DAC ZERO / 09 Version - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare, Sennheiser HD-598 och Sennheiser HD-650 lurar. Använder mina vanliga halv hyffsade DIY-Kablar.
Mäter upp lite data på förstärkaren, mäter distortion, frekvens spektrum och signal / brus förhållande. Mät data ligger längre ner på sidan under 'Egna mätdata'
2014.01.02 Nu är det bara att provspela, rulla lite rör och mäta lite. Ska naturligtvis även prova att 'uppgradera' blocking kondensatorerna C14 och C15. Återstår även inkoppling av hörlurs utgången.
Förstärkaren är byggd för att köra med 6L6 rör i utgången, den fungerar väldigt bra med ryska NOS 6П3C. Provade som hastigt med TUNG-SOL EL34 men dom låter väldigt 'tunnt', mätte upp (Beräknade) grund strömmen i rören till endast 37mA med endast 19V spänningsfall över katod motstånden, det är för lågt, EL34 i Singel-End koppling brukar dra uppåt 65-70mA minst.

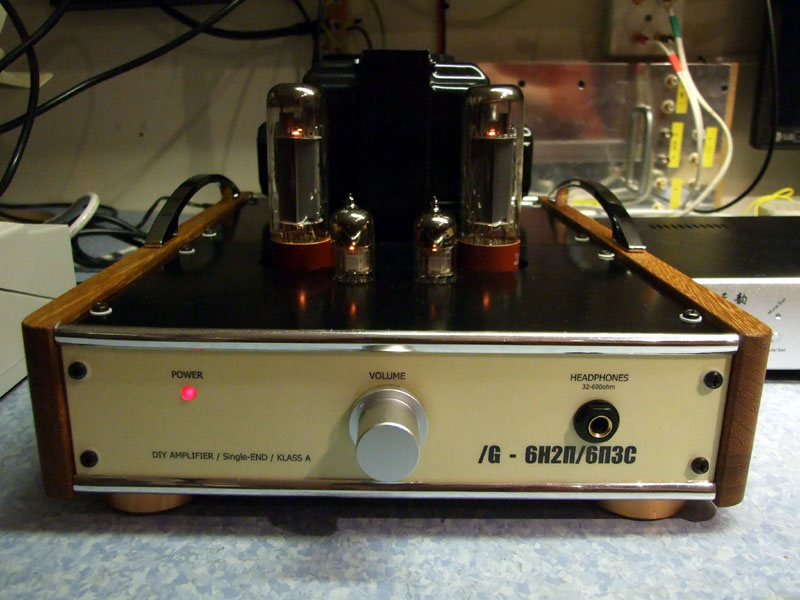

Förstärkaren klar! / provspelar med 2x TUNG-SOL EL34 i utgången
Återgår till kombinationen REFLEKTOR (FOTON) 6П3C och VOSKHOD, KALUGA 6H2П-EB som är den första provade. Fungerar mycket bra med ett varmt, fylligt och mycket lättlyssnad karraktär, saknar inget i detaljer heller! - Låter väldigt, väldigt bra. Återkommer när fler rör är provade.
2014.01.02 Slutmonterar och kopplar invändigt i förstärkaren. Börjar med att koppla bak panelen med högtalar utgångarna och impedans omkopplaren. Kopplar även in nät anslutningen med dubbel polig brytare och säkringshållare.

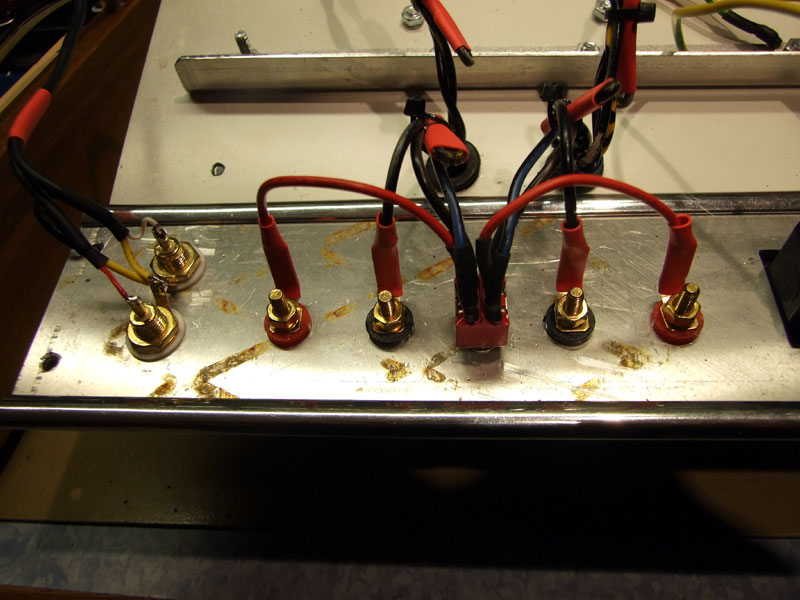

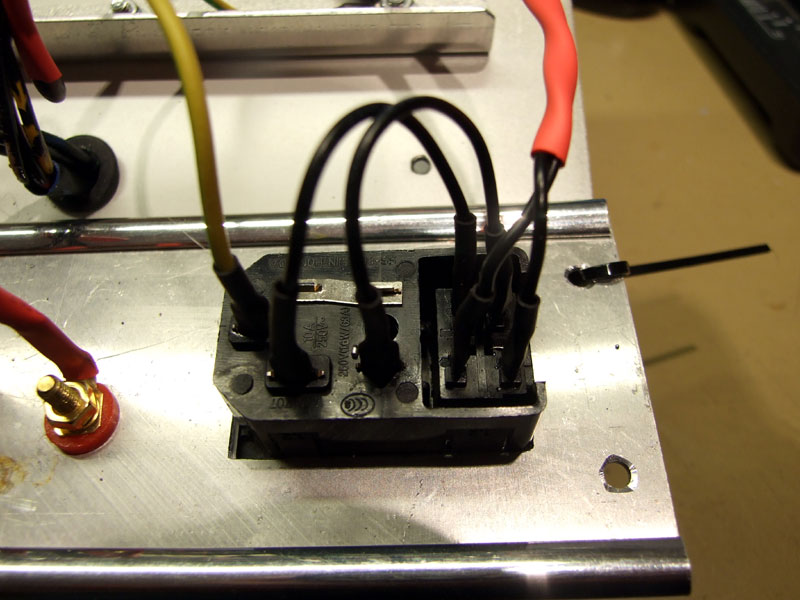

Högtalar utgångar med impedans omkopplare / nät anslutning

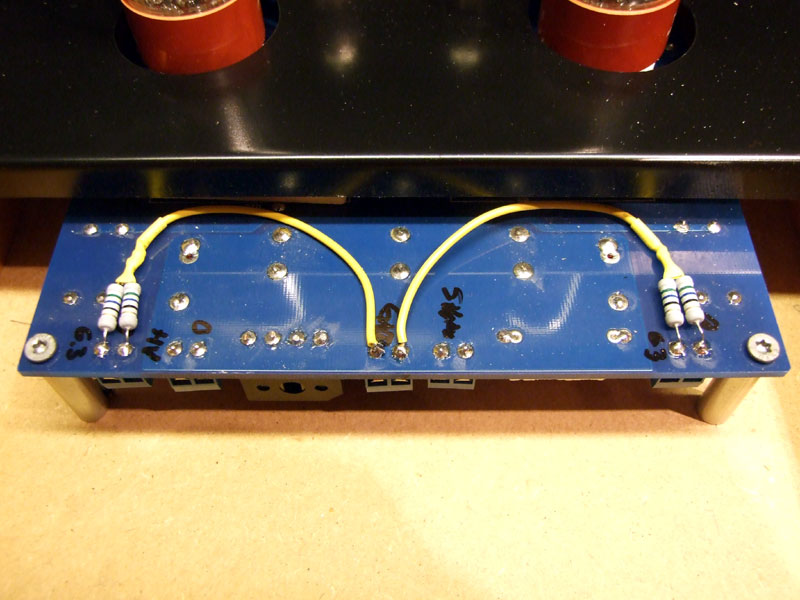

Kopplar 2x 56Ω/2W motstånd till jord för att balansera respektive glödspänning. Monterar 2x 5H/150mA Hammond 158Q B+ chokar.

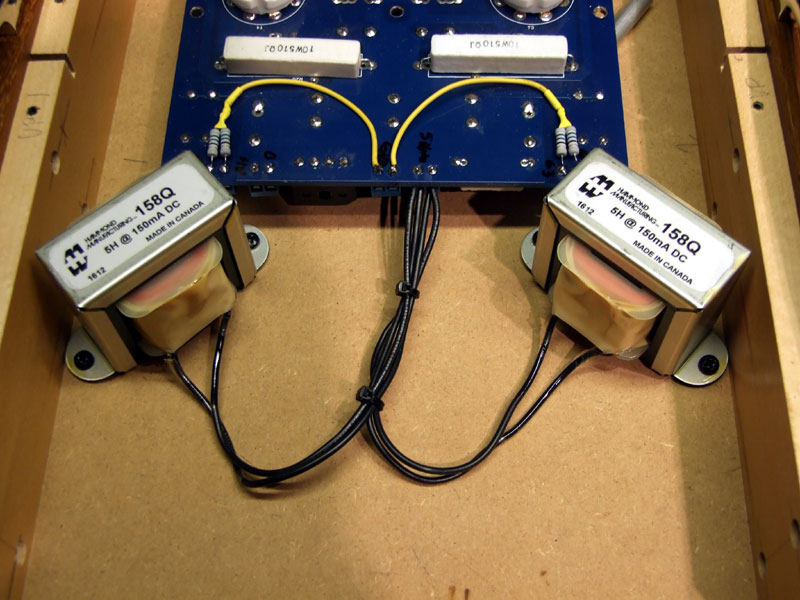

Balansering på glödspänningar / 2x 5H/150mA Hammond 158Q
Kopplar in glödspänningar, B+ och utgångs transformatorerna, kontrollerar en extra gång, kopplar in universal instrument, startar upp och kontrollmäter.

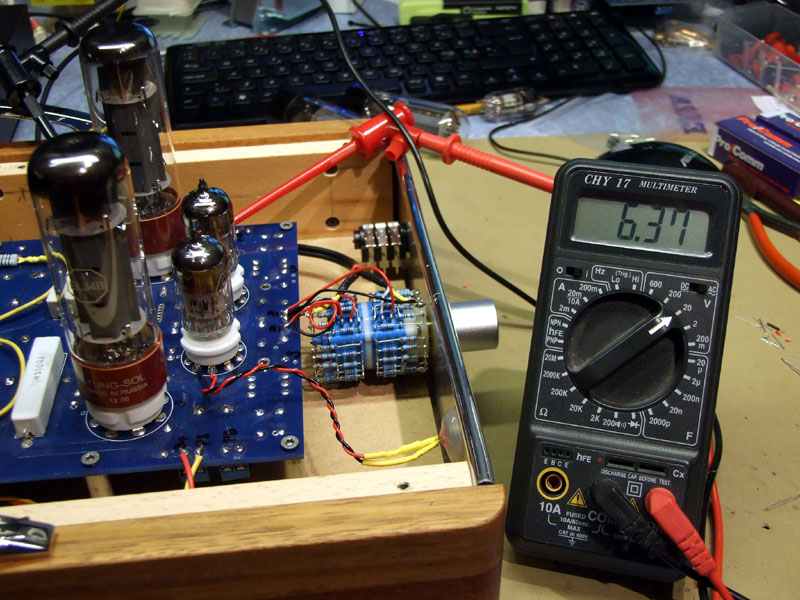

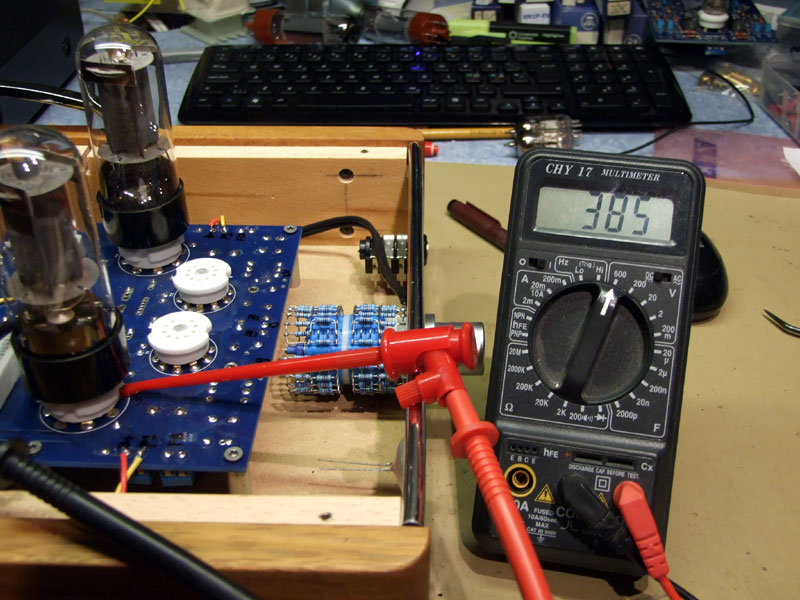

B+ 385V DC / Glöd 6,37 och 6,66V AC
Mäter upp följande spänningar: B+ = 385V DC / Glödspänning 6,37 och 6,66V AC / Spänningsfall över Katod motstånd = 22,3 och 23,6V - Katod motstånden är på 510Ω/10W, det ger katodström = 43mA och 46mA.
Spänningsfall över katod motstånd

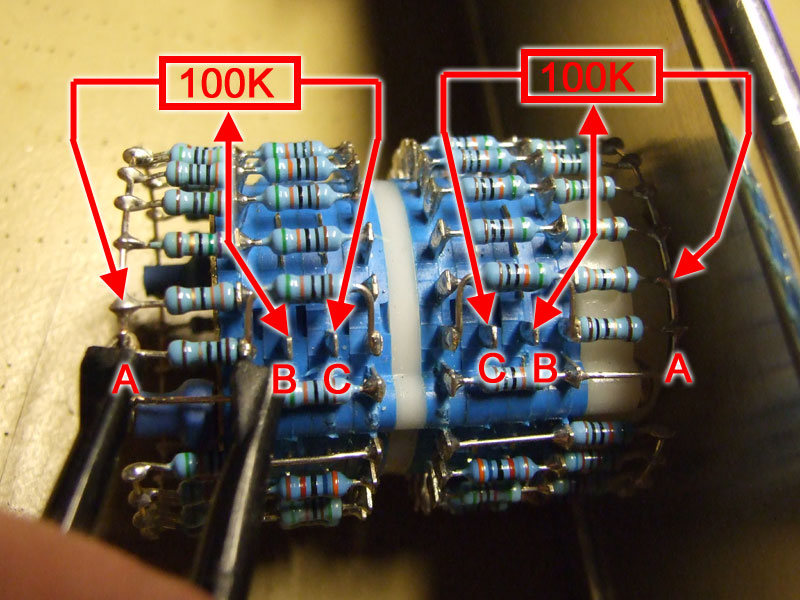

Kopplar skärmade ledare till volym kontrollen, 'B' till ingångarna, 'A' till jord, ingångarna på kretskortet kopplas till 'C' - Kopplar in LED på fronten, kopplar från glöden på ett av preamp rören.

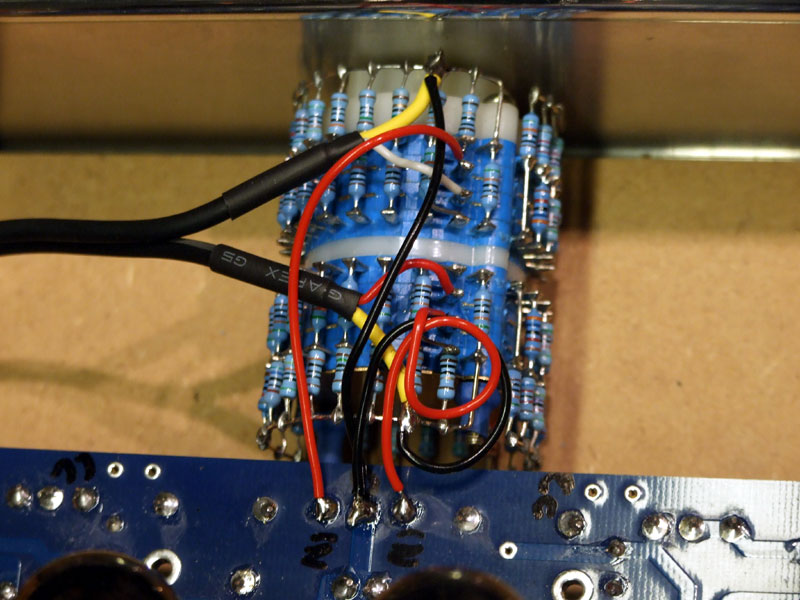

Inkoppling av volym kontroll

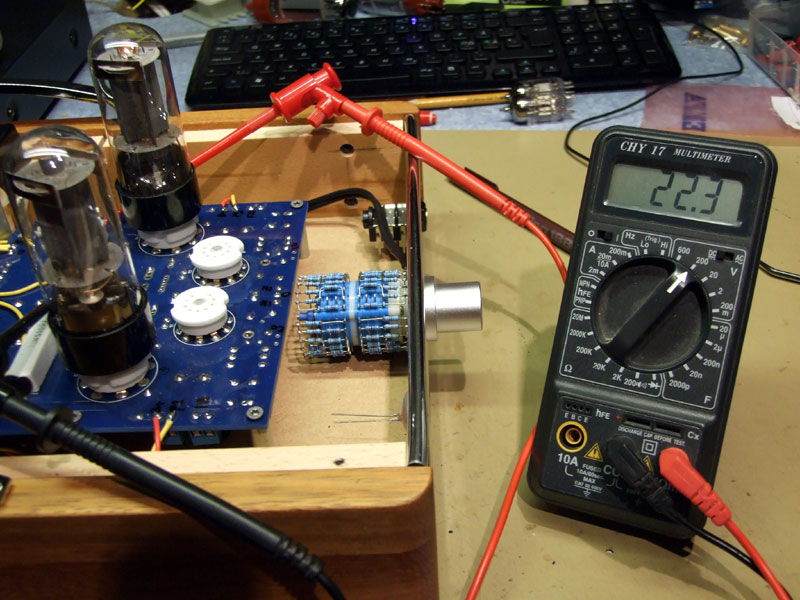

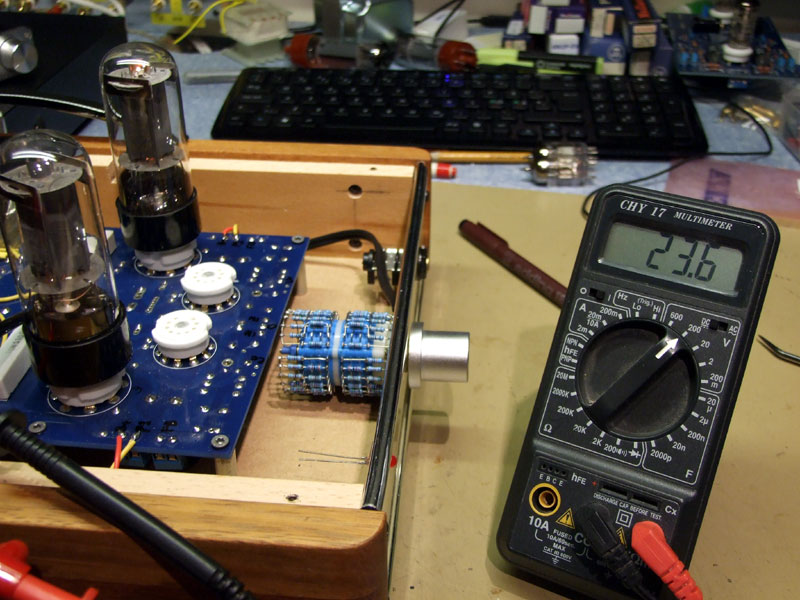

Kontroll mäter även anod spänning på pin1 på preamp rören, stänger av och monterar 2x 6H2П-EB, startar upp och låter förstärkaren värmas några minuter. Lägger på insignal, ut ur högtalarna kommer det ljuv musik 'Prettiest World' - Daniel Norgren, den FUNGERAR!!!

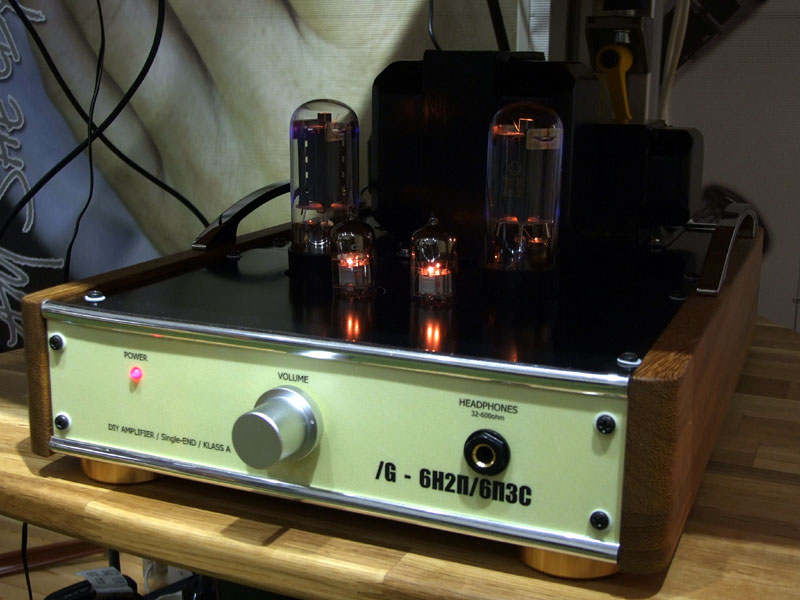

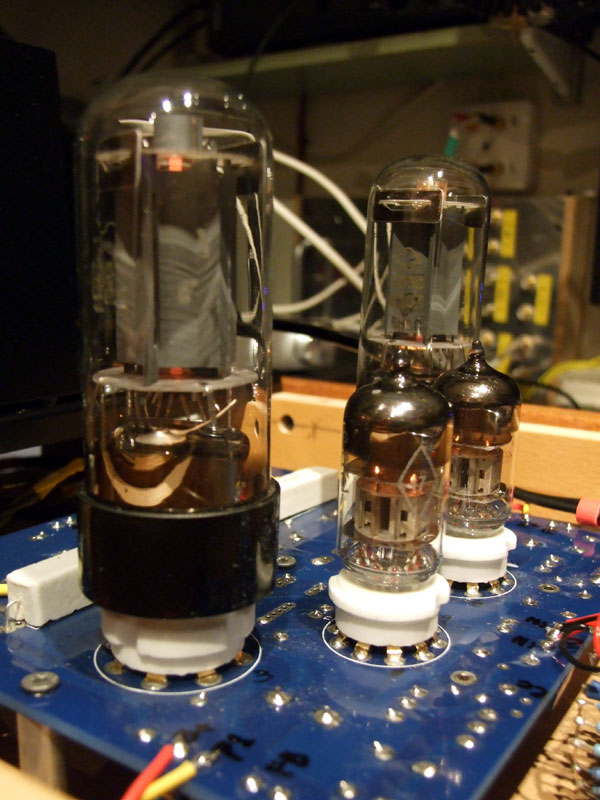

Förstärkaren igång för första gången
2013.12.31 Nyårsafton, alla delar nu tillverkade och lackerade, oljade och vaxade. Kollar på inkoppling av volym kontrollen, prov monterar alla delar, tar några bilder.

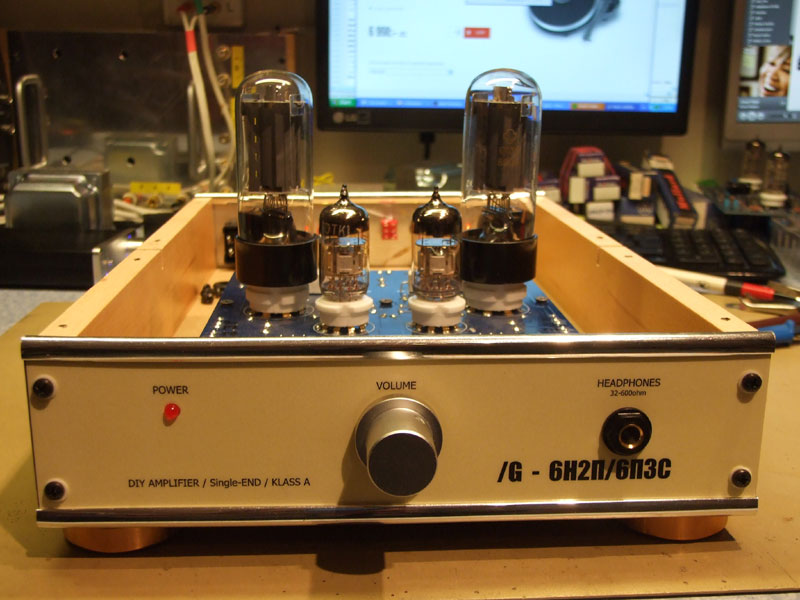

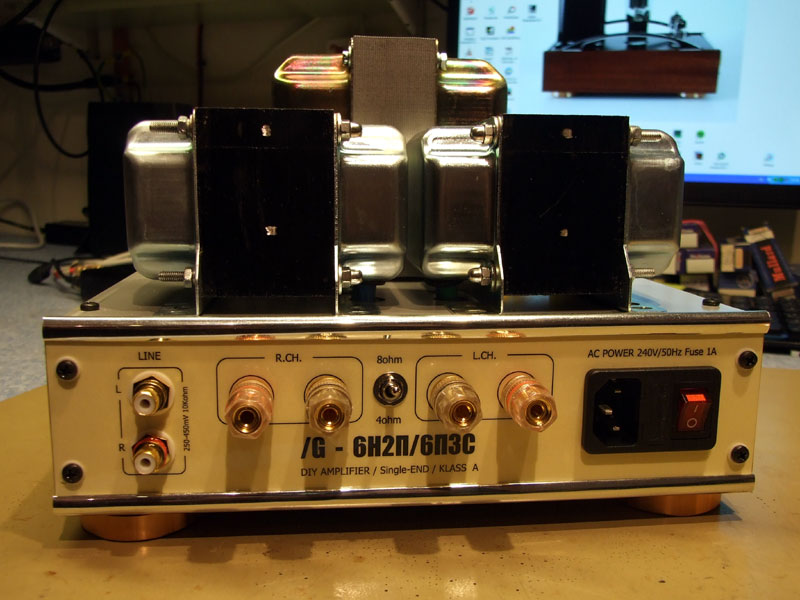

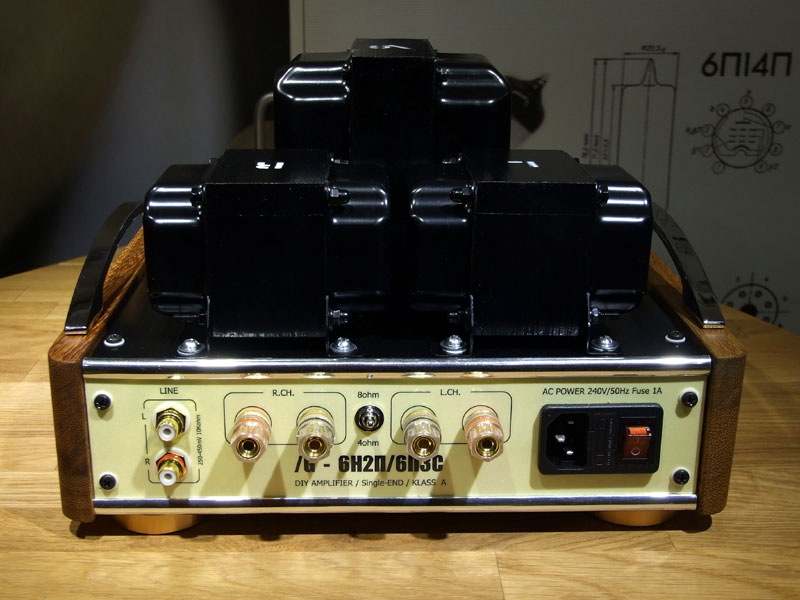

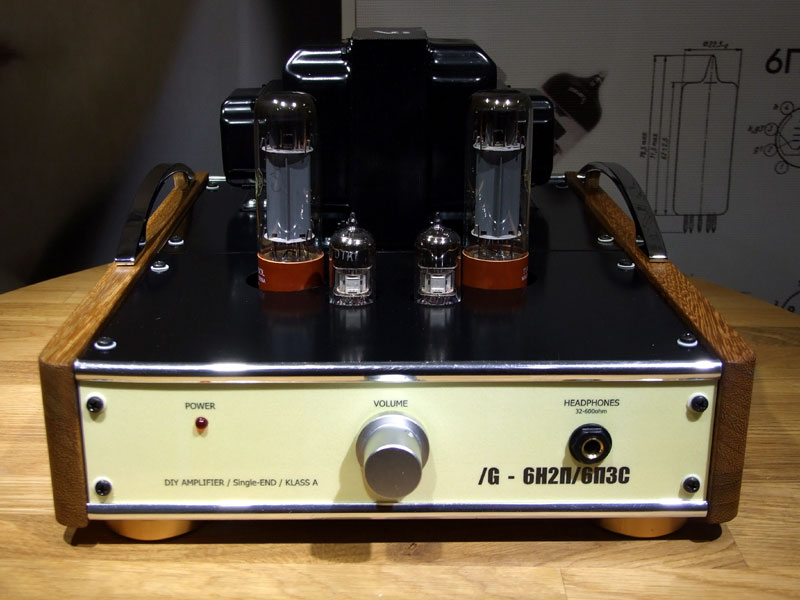

Front panel / Bak panel

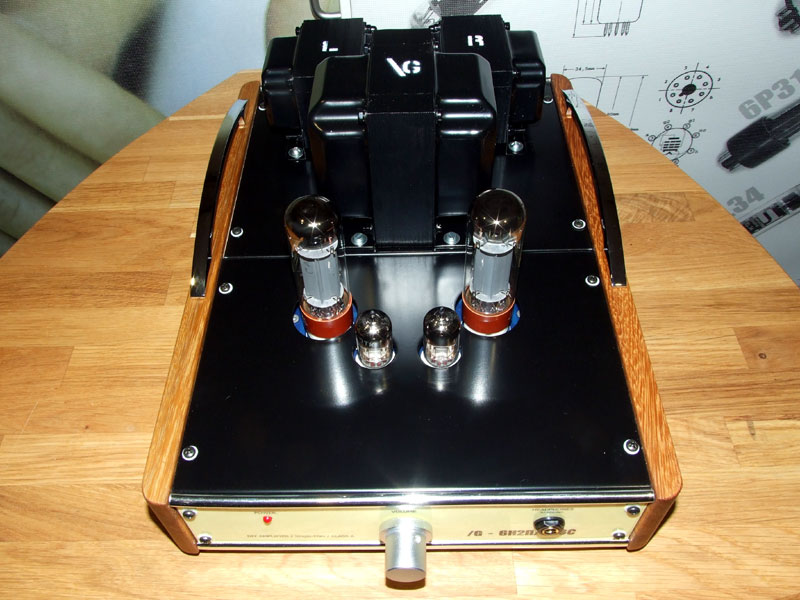

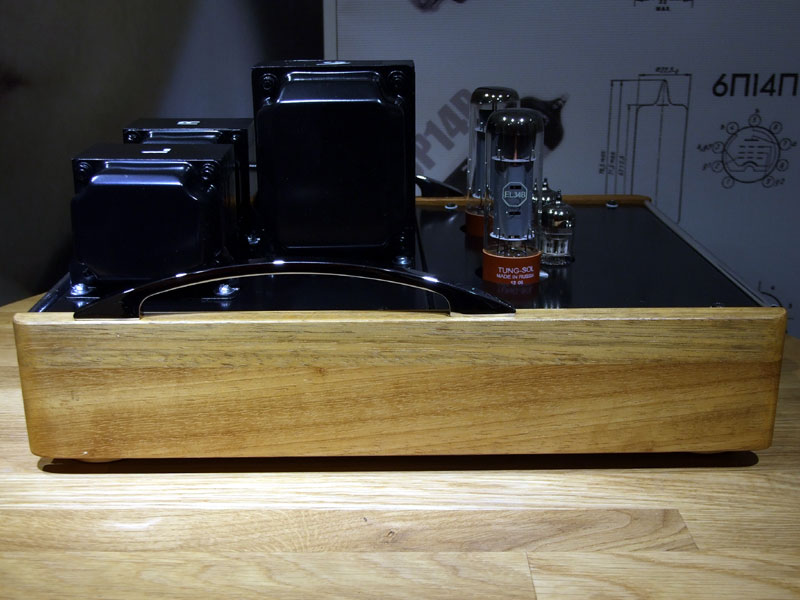

Sida / Ovansida
2013.12.21 Snart JUL och 16 dagar ledigt! - Putsar lite på front / bak panelerna lite idag, monterar bak panelen och tog några bilder. Har även tillverkat dom sista fäst vinklarna till nät transformatorn. Ska lackera transformatorer och topp plåtarna under kvällen.
bak / front paneler prov monterade
2013.12.18 Inte mycket 'verkstad' i kväll, kollar i stället på 6L6 eqvivalenter. Hittar bl.a. följande i 'lagret' - Ryska NOS FOTON 6П13C, Kinesiska NOS BEIJING 6P13P, BEG Amerikanska 7027, NIB Ryska SOVTEK 5881, NOS Ryska FOTON 6П3C och slutligen Ryska NOS 6П31C.

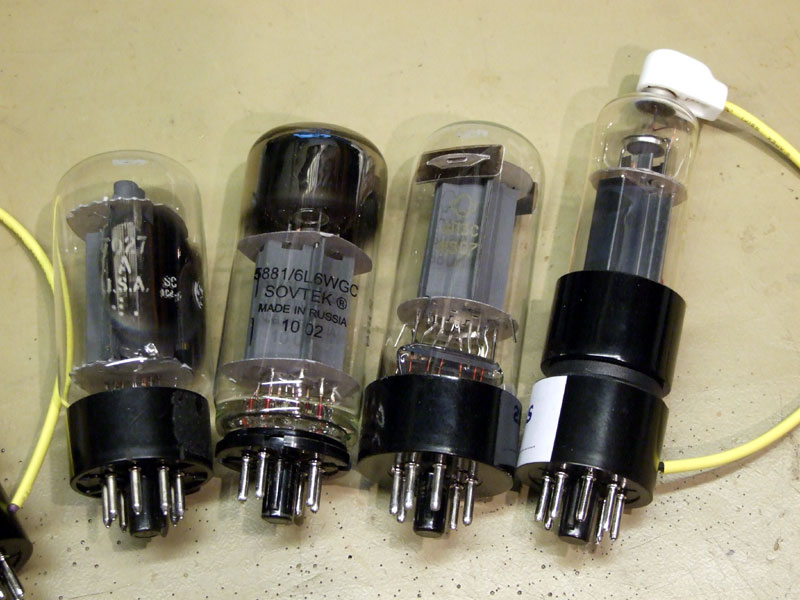

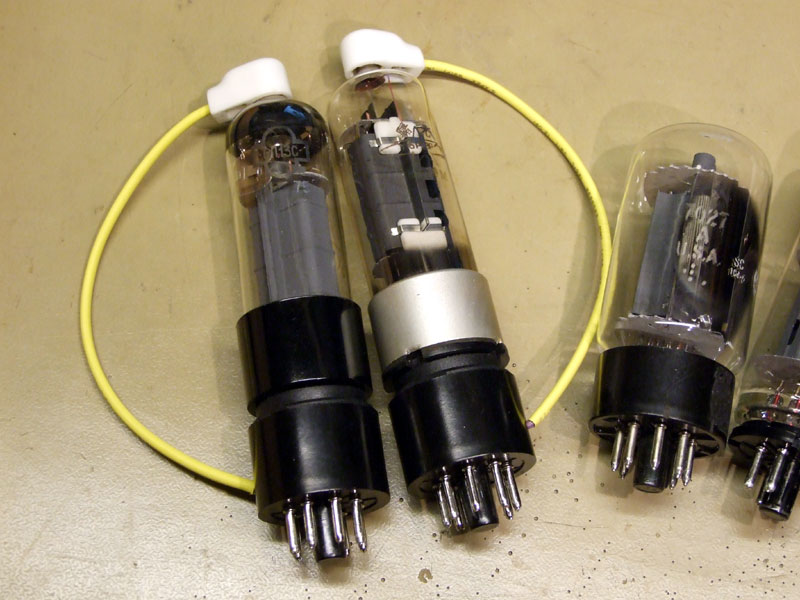

Diverse 6L6 Eqvivalenter
Har tidigare tillverkat ett 'gäng' sockel adaptrat för 6П13C, 6P13P och 6П31C, Beskrivning hittar du -->Här! - Alla dessa eqvivalenter ska naturligtvis provas i förstärkaren a.s.a.p.

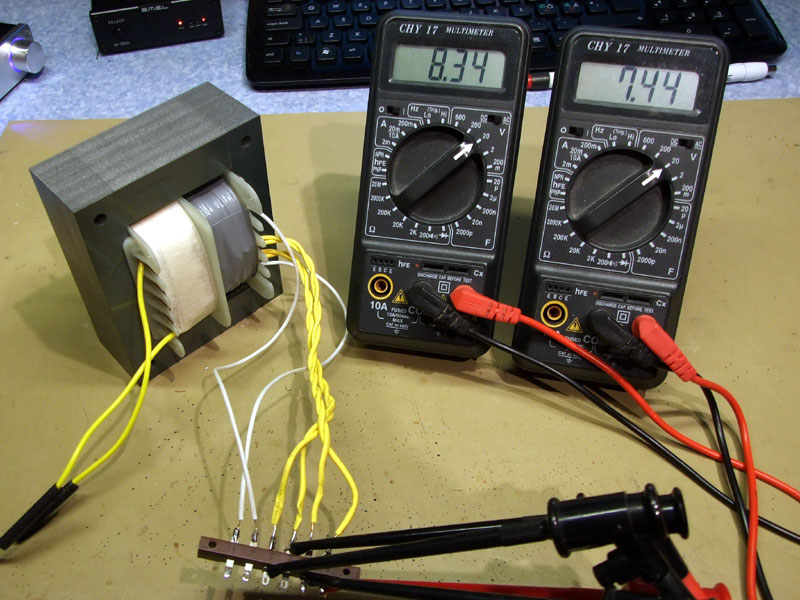

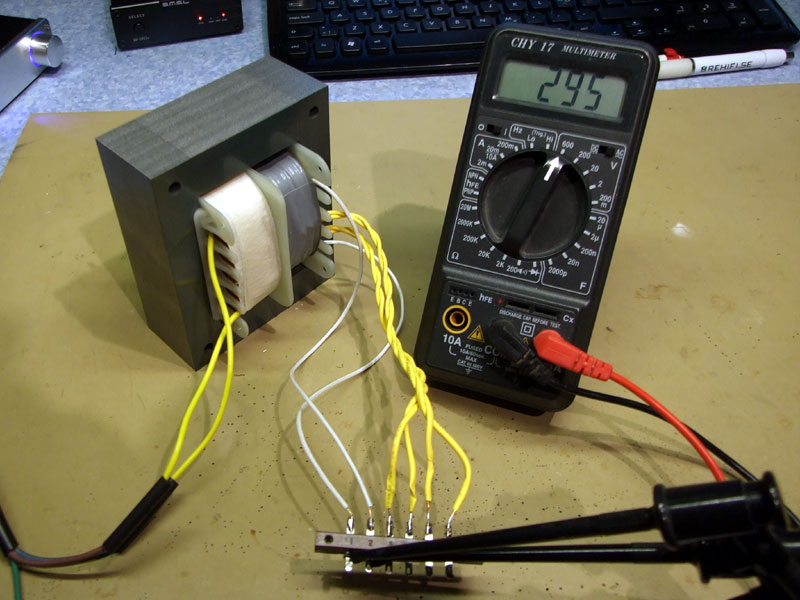

2013.12.17 Lindar och testar nät transformatorn i kväll, mäter obelastat 295V/AC för anod spänning B+, 8,34V och 7,44V/AC för glödspänning.
Lindar sekundärsidan för B+ spänning / Bladar ihop IE kärnan
Mäter 295V / 8,34V / 7,44V AC
2013.12.15 Bygger chassin låda av plåt och trä. Gör en enkel design för front och bakpanel, använder en väldigt enkel teknik med laminerde färg laser utskrifter och 'krom' lister, har gjort liknande paneler tidigare, bl.a. på en DIY 6H3П/6H13C/OTL hörlurs förstärkare.
Bak / Front panel

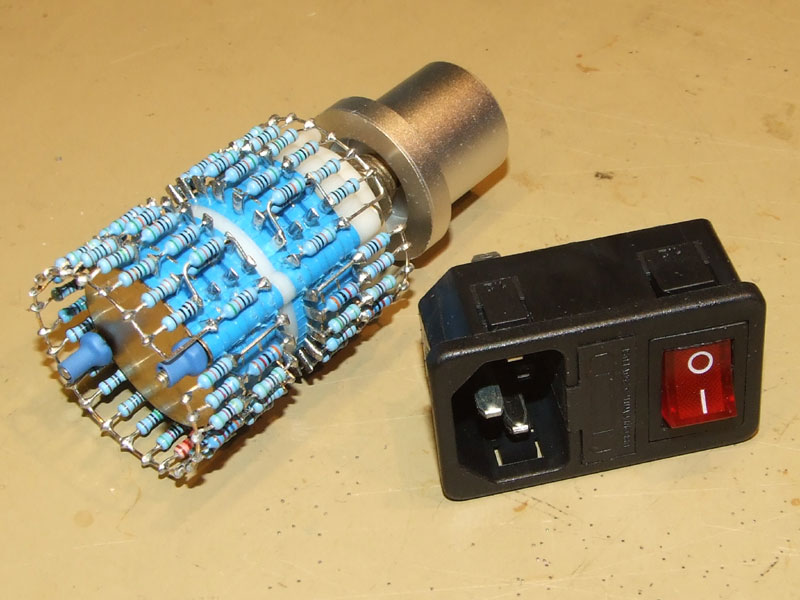

Använder en IEC-320-C14 kabel brunn med inbyggd / belyst dubbel-pol brytare. Bygger förstärkaren utan ingångs väljare / bara en ingång. Använder en volym kontroll med 24 fasta lägen (Inte någon kolbane potentiometer), allt för att minska risken för störningar.

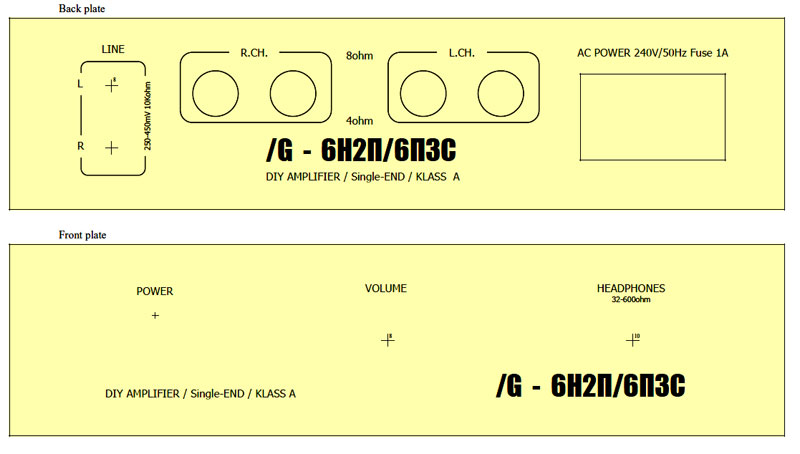

Panel 'Layout' i .pdf format
Chassi lådan håller också på att ta form, storleken blir: Djup 400mm inkl. polskruvar och volym ratt / Bredd 280mm / Höjd 190mm (Inkl. fötter och transformatorer)

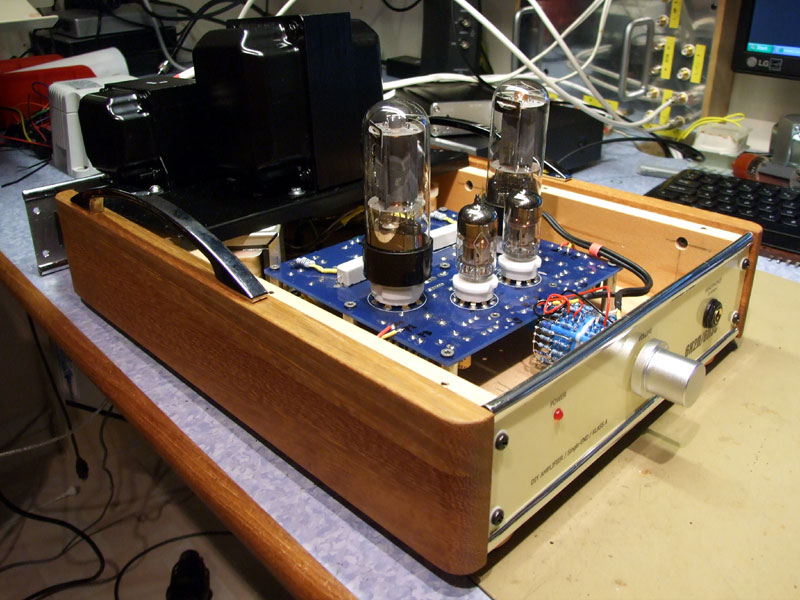

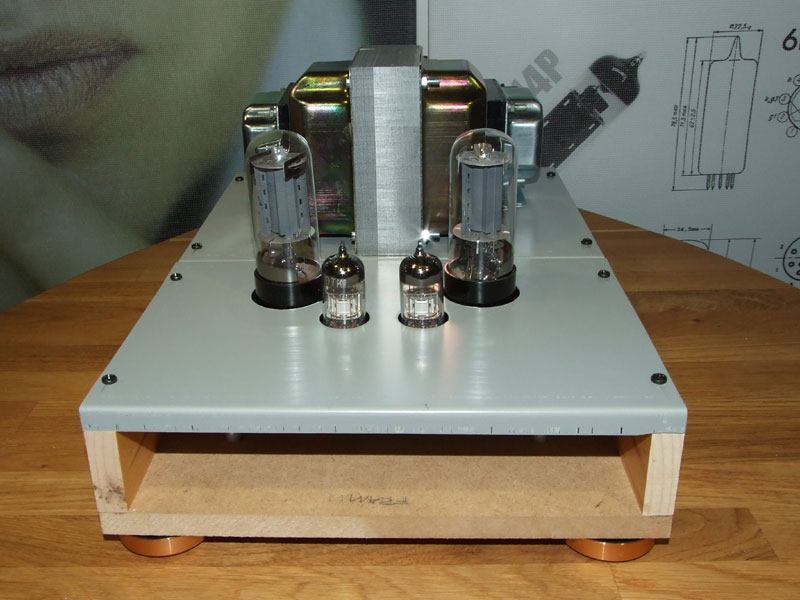

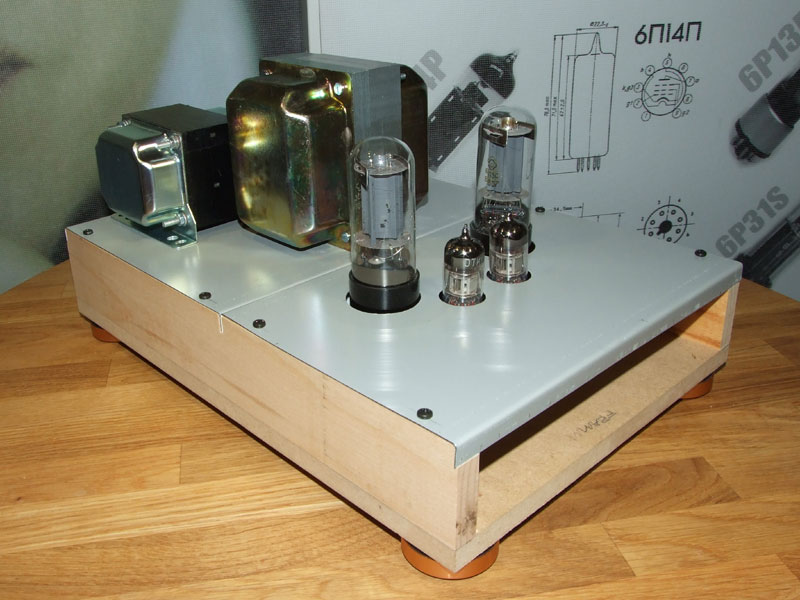

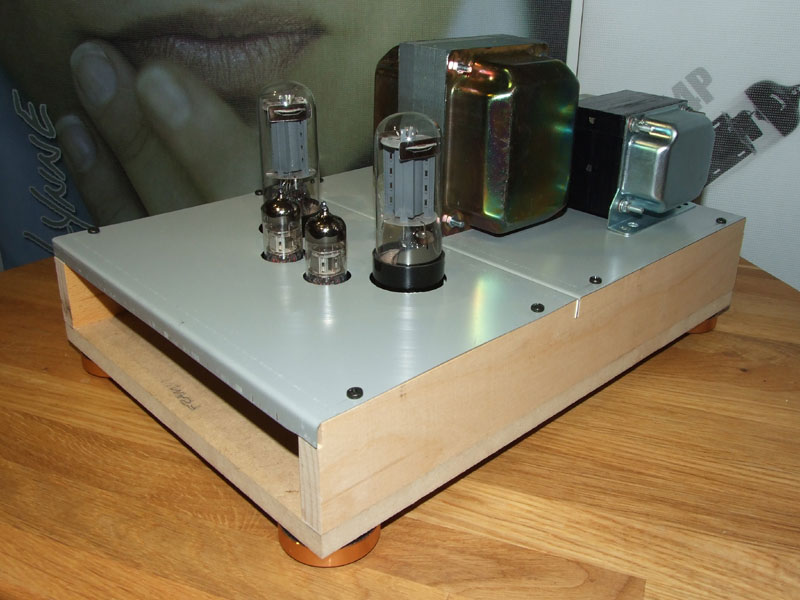

Prov monterar chassi delar
Prov monterar chassi delar / Delar

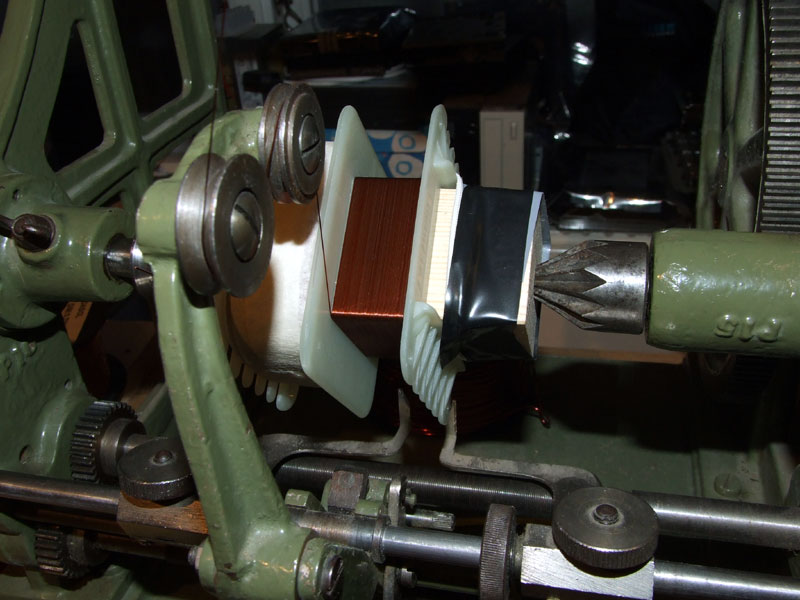

2013.12.11 Lindar en transformator för ström försörjning av förstärkaren. Förstärkaren vill enl. tillverkaren ha följande driv spänningar, för B+ 260V/AC 300mA, för glöd 2x 6,3V/AC 1,5A - Det ger vid handen att transformatorn måste kunna lämna en effekt på 96,9 VA - Väljer därför att linda transformatorn på en IE-108a kärna (150VA)
Data för DIY transformator IE 108a / 150VA - Varv/Volt 2,96 ===================================================================== AC Ström VA DC Varv Tråd ===================================================================== 260 0,3 78,00 374,40 770 0,40 6,3 1,5 9,45 19 0,80 6,3 1,5 9,45 19 0,80 ===================================================================== Tot. effekt 96,90 |
2013.12.09 Bygget har 'legat till sig' ett bra tag nu. Under gårdagen fixade jag till utgångs transformatorerna, monterade bl.a. metall kåporna för att kunna ställa transformatorerna ovanpå chassi / lådan.

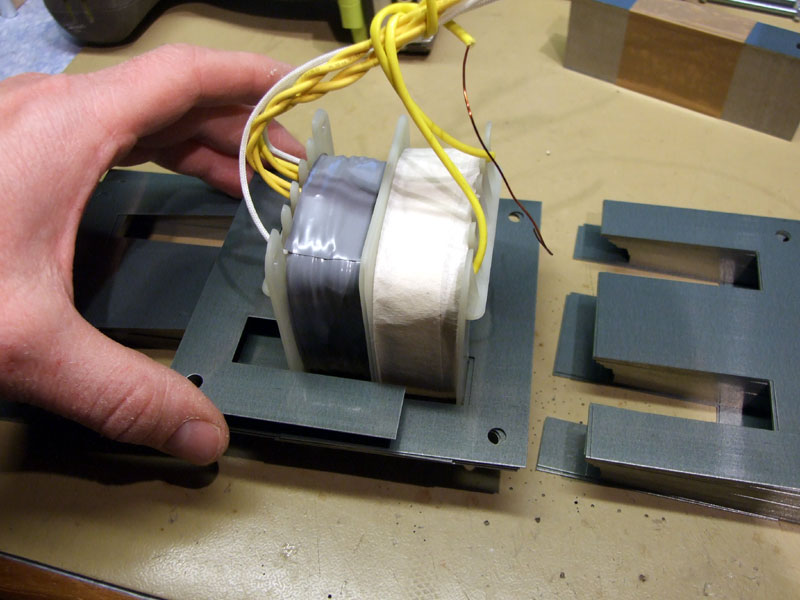

Lindningarna är färdiga och kärnan är monterad. Kärnan i en 'Singel-end' transformator skiljer sig lite från kärnan i en vanlig push-pull transformator. Då magnet flödet i järn kärnan bara går i en riktning hela tiden är risken stor att kärnan blir magnetiskt mättat (Permanent magnetsik)

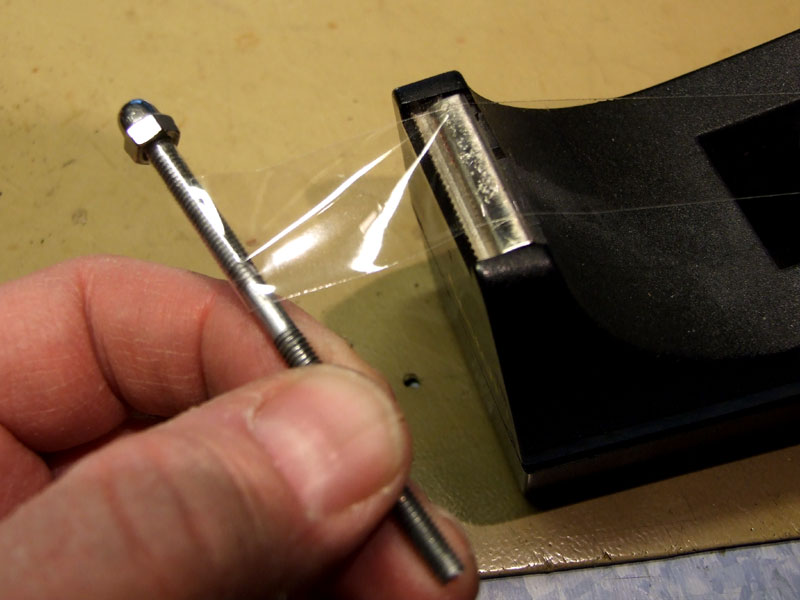

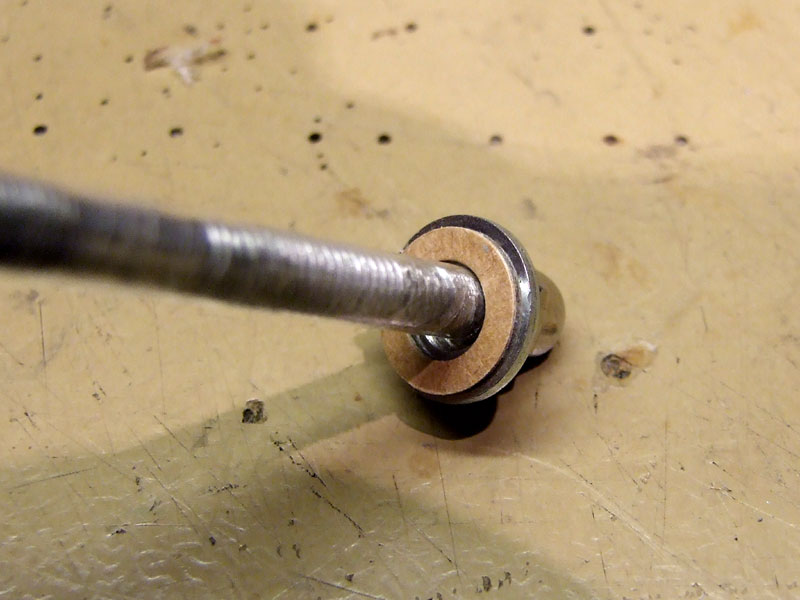

Isolerar skruv-gänga / Skruv med pappers bricka
Det ligger ett tunnt isolerande lager (Papper) mellan 'I' och 'E' delarna i järn kärnan, denna öppning kallas för 'GAP' och ska förhindra att mekanisk mättnad uppstår i järnkärnan. För att behålla avkopplingen i kärnan är det viktigt att skruvar och kåpor isoleras från varandra. Lägger på några varv vanligt tape på skruvarna. Använder brickor av papper under metall brickorna.

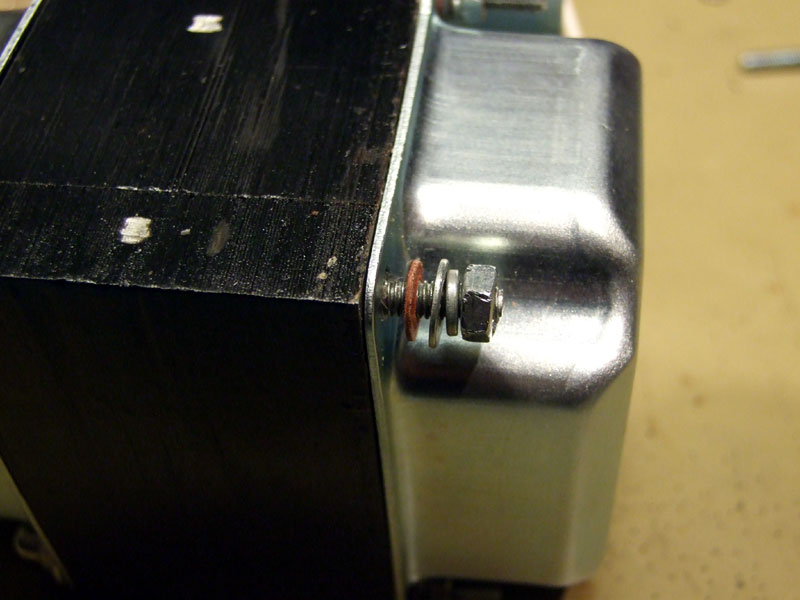

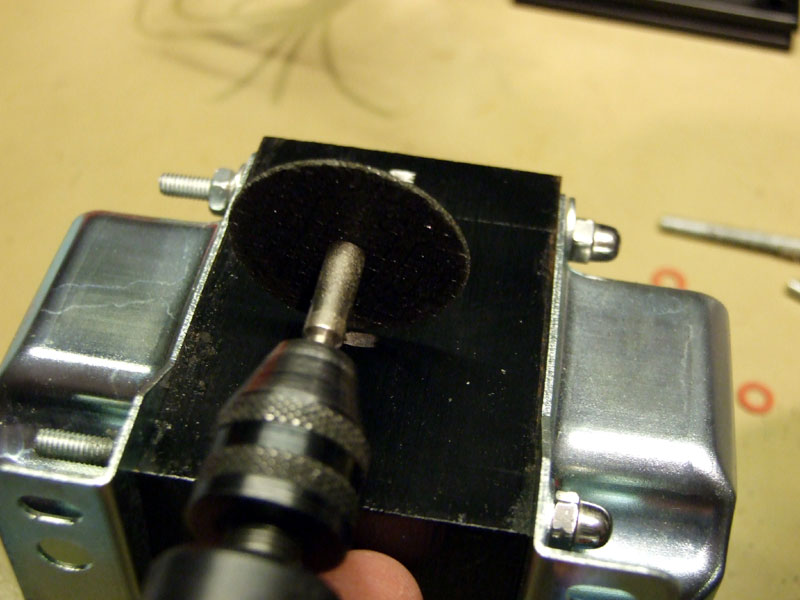

Pappersbricka och mutter / Slipar före kontrollmätning

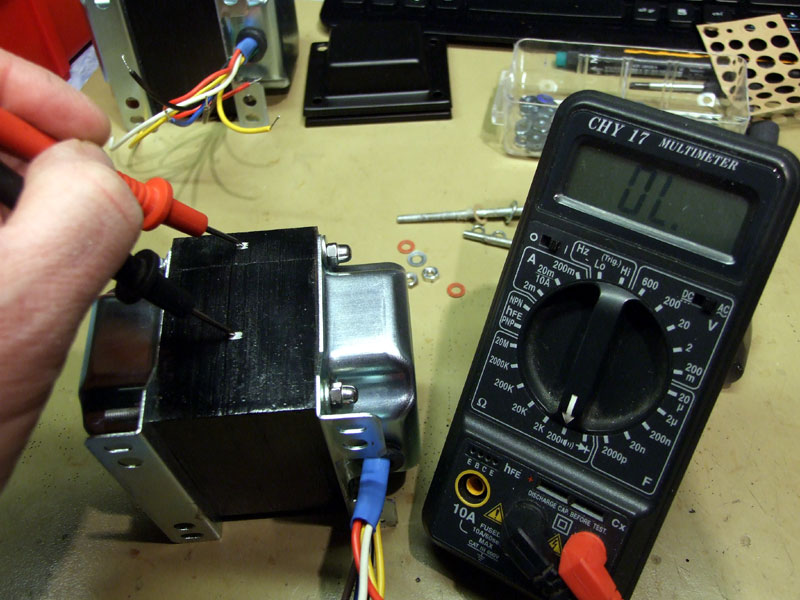

Slipar bort lite skyddslack på 'I' och 'E' sektionerna för att kontrollmäta att det inte finns någon elektrisk kontakt mellan dessa.

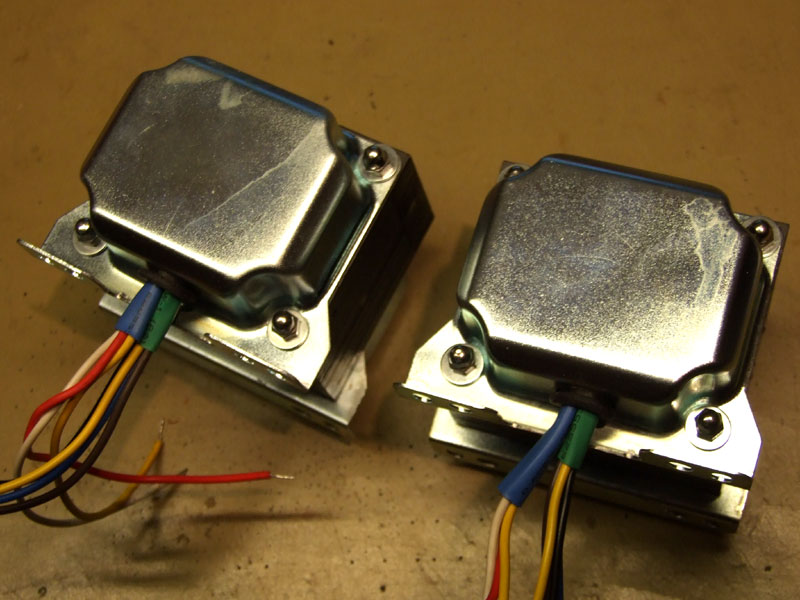

Kontrollmäter 'Magnet Gap' / Färdiga transformatorer
2013.01.13 Hämtade ut och lödde ihop 6L6 förstärkaren i kväll. Byggsatsen verkar att vara av god kvalite, schema, komponentlista och manual följde inte med det är inga problem att hitta dom på 'Analog Metrics'[L1] hemsida.
Från början var planen att strömförsörjning skulle hamna i en egen låda. Kabeln mellan skulle kopplas via en kabel / sockel kontakt typ 'K8A' - Nu har jag ändrat planen och kör ström försörjningen i samma låda / chassi
Provar glöd innan modifiering, 6P3S / 12AX7
Jag ändrar lite i kortets kretsbanor för att kunna köra med ryska NOS 6N2P (6H2n) i stället för 12AX7 i drivsteget.
**Den konstruktion man använder på 12AX7 gör att röret även kan glöd matas med 12,6V med glödtrådarna i serie mellan pin4/pin5
För att kunna köra med 6N2P måste man kapa av ledningsbanan på pin9 och bygla den till pin5, öppna ledningsbanan som går mellan pin4 och pin5, sedan måste man slutligen bygla pin9 till jord.

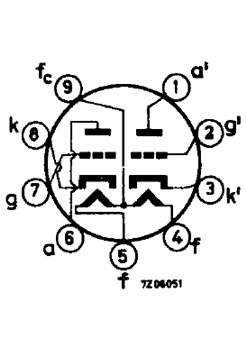

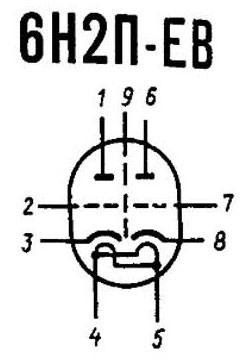

Pinout på 12AX7 / 6N2P
(1) Kapar ledningsbanan till pin9
(2) Kapar ledningsbanan mellan pin4/pin5
(3) Byglar pin5 till ledningsbanan som gick på pin9
(4) Byglar pin9 till jord
Kopplingen på övriga pinnar är samma på 12AX7 och 6N2P
- Pin1 Anod1
- Pin2 Galler1
- Pin3 Katod1
- Pin4 Glöd
- Pin5 Glöd
- Pin6 Anod2
- Pin7 Galler2
- Pin8 Katod2
- Pin9 Jord (6,3V Filament Center on 12AX7)

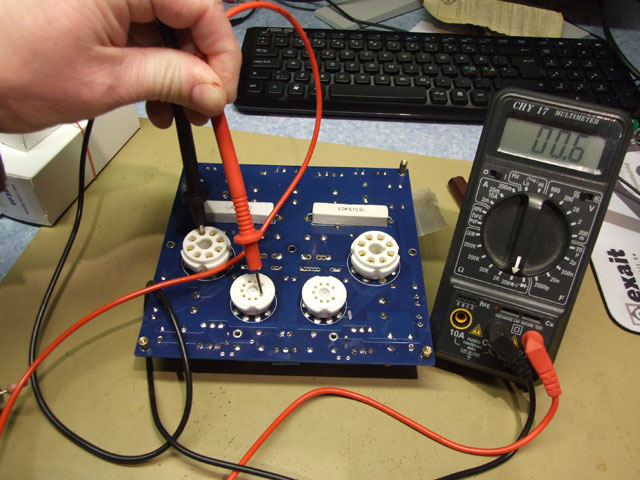

Kontrollmäter först mellan rör-socklarna, i original utförande är det kontakt mellan pin9 på drivröret och pin2 på slutröret, samt mellan pin4/pin5 på drivröret och pin7 på slutröret (Glöd anslutningar)(Samma på båda kanalrna)

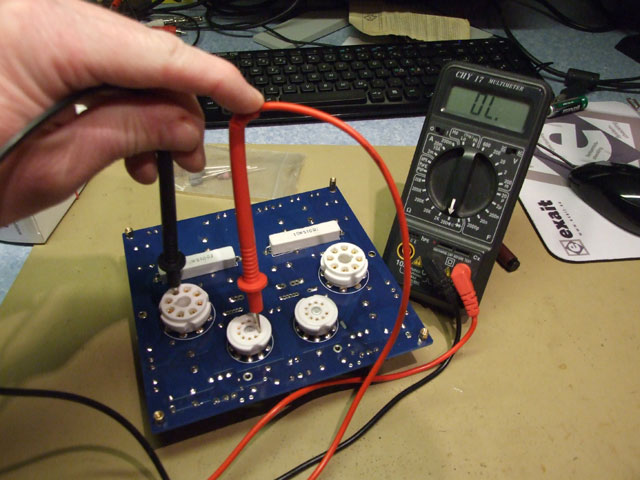

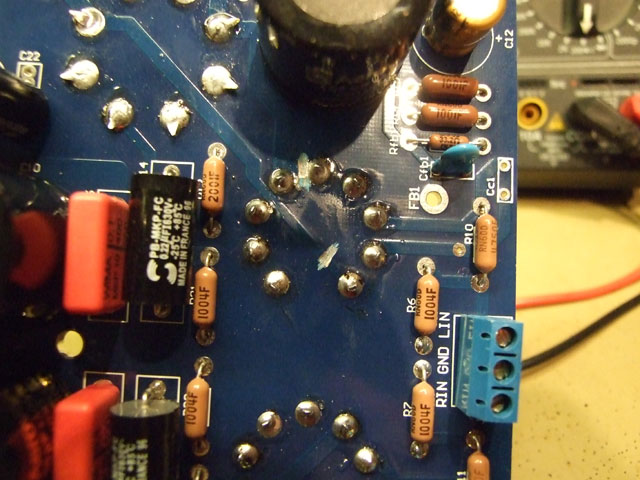

Kontrollmäter innan modifiering / Ledningsbanor kapade

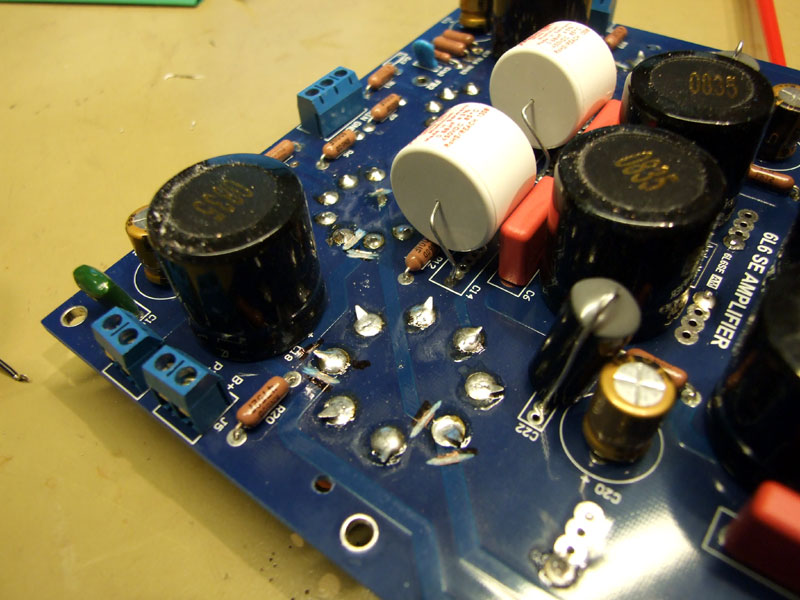

Kapar ledningsbanan till pin9, kapar även ledningsbanan mellan pin4/pin5 på drivrörens socklar. Kontrollmäter, nu är det 'Open Line' mellan pin9 på drivröret och pin2 på slutröret.

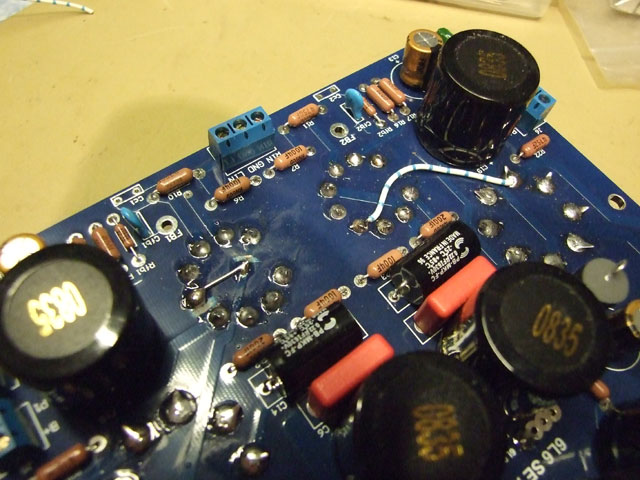

Kontrollmäter efter kapning / Löder i byglingar
Löder i byglingarna så att dom kapade ledningsbanorna som gick till pin9 nu går till pin5 på drivröret på respektive kanal. Kontrollmäter mellan glödspännings anslutningarna på kortets bak-kant till pin2/pin7 på slutrören och pin4/pin5 på drivrören.

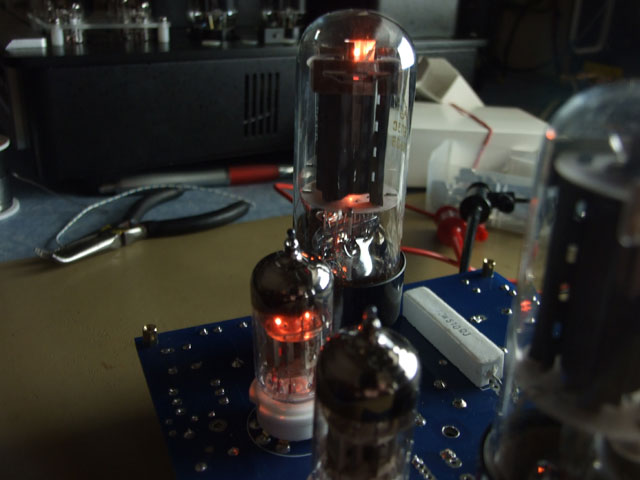

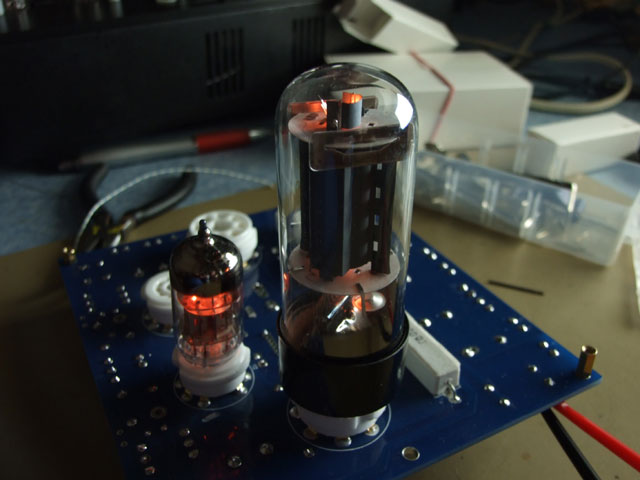

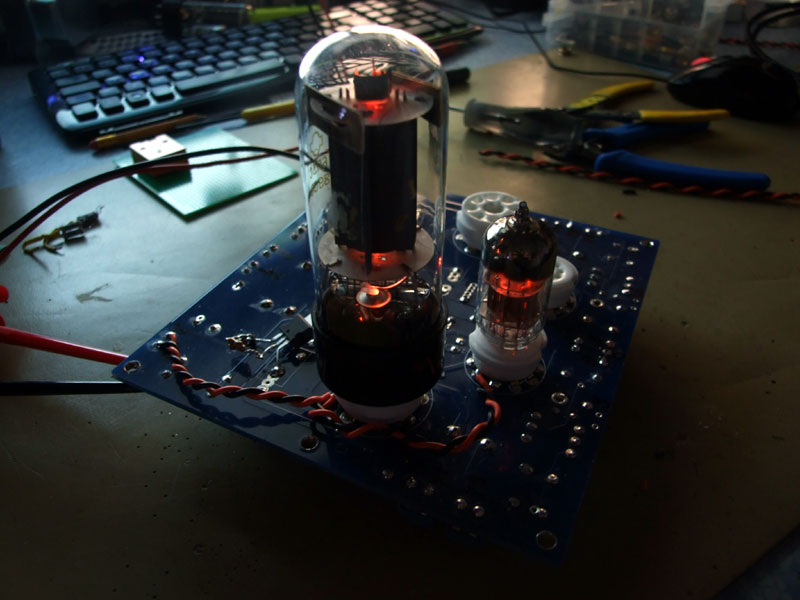

Glöd i den ena kanalen / Glöd i den andra kanalen

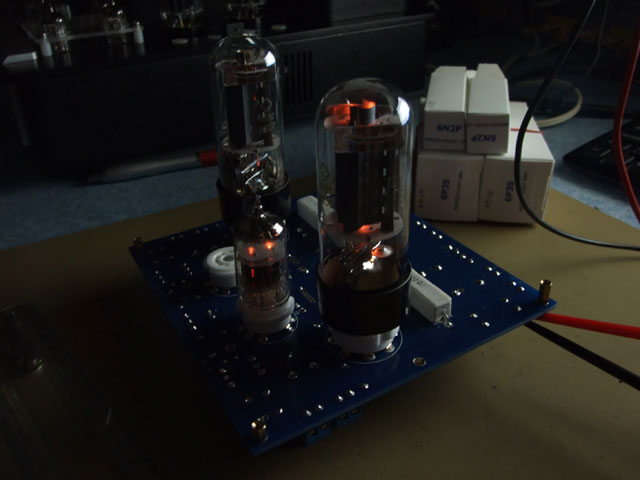

Sätter i 6P3S slutrören och 6N2P drivrören, kopplar in 6,3V DC från ett labb aggregat och testar respektive kanal.
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är endast experimentella mätningar
Mäter utsignalens topp till topp värde strax under den nivå där förstärkaren börjar att 'klippa' signal topparna. Använder 'Auto Measure' på digital oscilloskop 'Uni-T UTD2052CL' (Se bilder nedan)
Mätdata MAX UTEFFEKT '6L6 Single-End' @ 1000Hz
=====================================================================
MODE T t T Toppvärde Effektiv Resistans Effekt
Värde Värde LOAD
=====================================================================
6H2n/6n3C 19,90 9,95 8,72 9,00 8,45 Wrms @ 25% THD
13,60 6,80 5,96 9,00 3,95 Wrms @ 10% THD
10,50 5,25 4,60 9,00 2,35 Wrms @ 5% THD
6H2n/6n3C 14,80 7,40 6,48 5,30 7,93 Wrms @ 25% THD
10,00 5,00 4,38 5,30 3,62 Wrms @ 10% THD
8,20 4,10 3,59 5,30 2,44 Wrms @ 5% THD
Möter med rör kombinationen 2x 6H2П-EB + 2x 6П3C
=====================================================================
|
Testar med fyrkantvåg @ 1000Hz och 6VRMS utsignal. kör även ett frekvens svep 10Hz - 30KHz sinusvåg @ 6VRMS

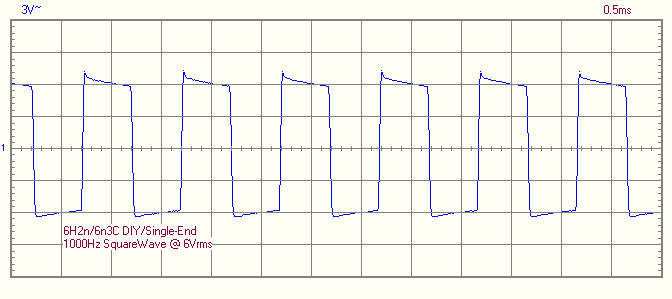

Fyrkantvåg @ 1000Hz och 6VRMS och 9Ω load
Frekvens svep 10Hz - 30KHz sinusvåg @ 6VRMS och 9Ω load

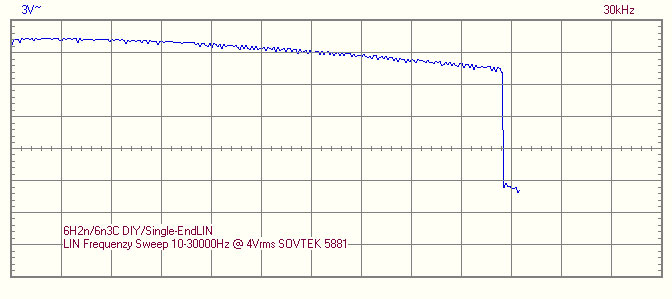

Frekvens svep 10Hz - 30KHz sinusvåg @ 6VRMS och 9Ω load, Slutrör = SOVTEK 5881/6L6WGC
Mätningarna har utförts efter modifieringarna / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden).
Notera! Detta är endast experimentella mätningar
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Ljudet / Funktion
Beskrivning
Förstärkaren levereras som byggsats med alla komponenter i en påse, någon direkt bygg beskrivning / dokumentation följer inte med byggsatsen. Man får snällt ladda ner komponentlista, manual och schema från tillverkarens hemsida.

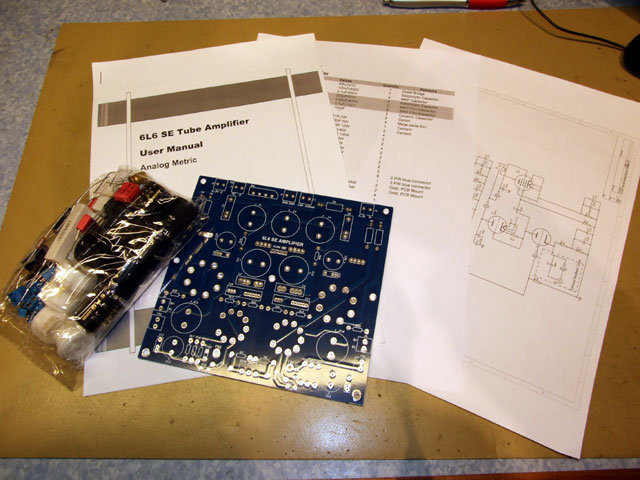

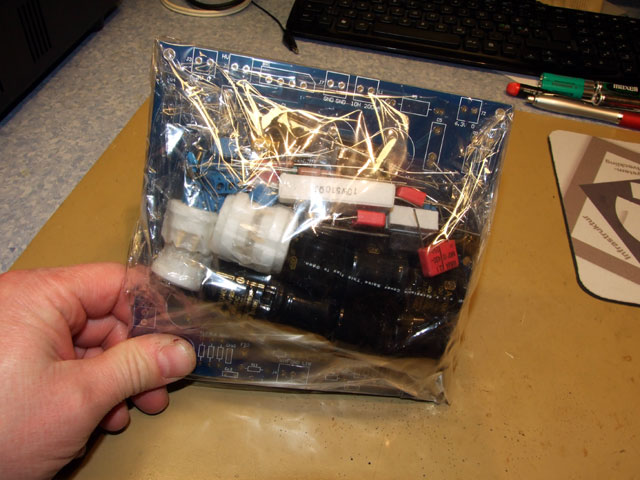

Byggsats i ett paket / Byggsats med schema, komponentlista och manual
Själva kretskortet är dubbelsidigt med genom pläterade hål och tryckt lödmask / komponent placering. Kortet håller mycket hög kvalite och är över 2mm tjockt.
Bygget är ganska rakt på, men det är nog bra om man har lite erfarenhet med att läsa komponent värden och att löda sedan tidigare. Ett universal instrument och en L/C mätare är klart bra att ha till hands då vissa komponenter är lite svåra att tyda.

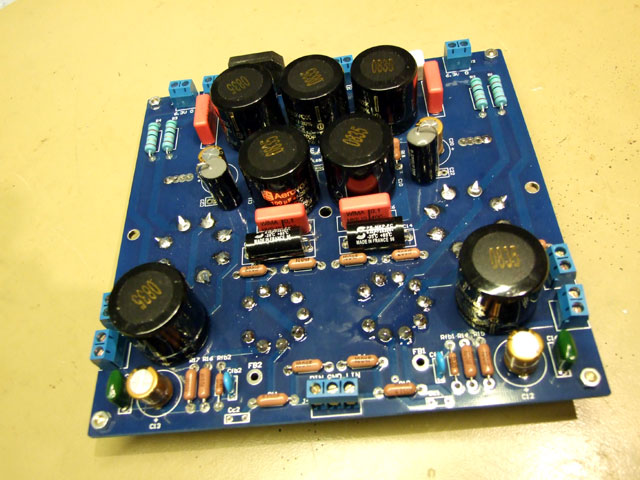

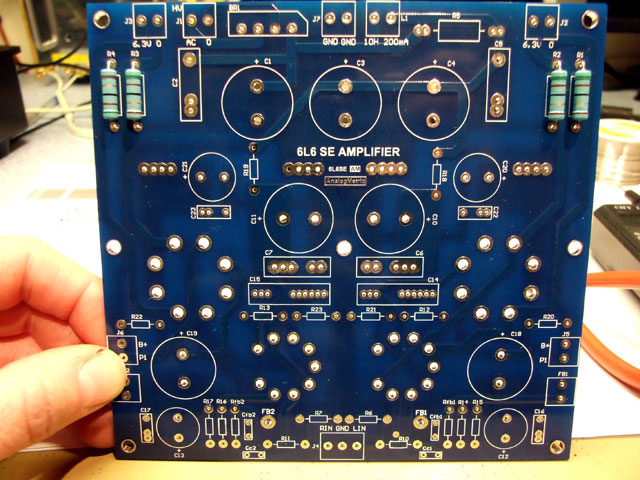

Kretskort / Färdig byggd
Då byggbeskrivning saknas så får gå lite på känn, tidigare bygg erfarenhet är nog ett plus. Jag genomför bygget i den ordning som bl.a. 'Velleman' använder = Motstånd, kondensatorer, kontakter, socklar och sist aktiva komponenter - Den ordningen fungerar bra sånär som på c20/c21 som måste monteras före R24/R25, det finns inga noteringar om detta i manualen eller komponentlistan.
Merparten av komponenterna placeras på kretskortets undersida, rörsocklar/rör och katod motstånd är placerade på ovansidan. Detta är en myckt praktisk lösning för att reducera bygghöjden när kortet senare ska placeras / monteras under en schassi plåt.
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data '6L6 Single-End'
=====================================================================
Power supply ................... 1x 260vAC / 300mA
2x 6,3vAC / 1,5A
Power consumtion ............... 96,9VA
Voltage gain ................... 24dB (with feedback)
Gain flatness .................. 3dB for 20-20kHz
Frequency range ................ 20-20kHz
Input Impedance ................ 1M Ohm
Input sensitivity .............. 200mV RMS
Output transformer ............. 3.5K / 5K Ohms 120mA, 15W
Output Power ................... 10W @ 8 Ohm load
S/N Ratio ...................... > 85dB or >93dB (A-weighted) @1kHz
THD+N .......................... < 3% @1kHz
PCB dimension .................. 160mm (W) x 150mm (L)
PCB thickness .................. 2.4mm, double layer, 2oz copper
Stereo single-end input and output
=====================================================================
|
Köp / Transport / Embalage m.m.
