testar det Kinesiska elektronröret Shuguang 6P13P BEAM POWER TETRODE |
|
INDEX
Förstärkaren fungerade riktigt bra med 6P13P rören. jag konverterade tillbaka förstärkaren för att kunna köra med EL34, på vägen så testade vi även 6P31S/EL36 och några andra rör. Läs mera om 'OUNEIDANJI AC-EL34' förstärkaren -->Här!
Tanken är nu att testa Shuguang 6P13P rören ordentligt, dom fungerade ju faktiskt riktigt bra men fick ingen riktig chans. Här bygger vi nu en 'Rör-adapter' för att kunna köra 6P13P rören som ersättare för EL34 utan att ändra / bygga om något innuti förstärkarna.
Senast uppdaterat

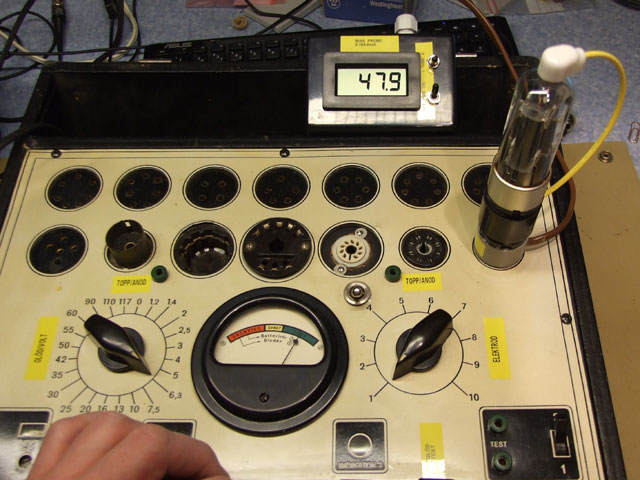

2012.12.11 En liten 'Bonus' är att man nu även kan använda min 'DIY BIAS Probe' för att mäta katod-ström, det fungerar även att köra RÖR-Adaptern i en 'RÖR-Provare.

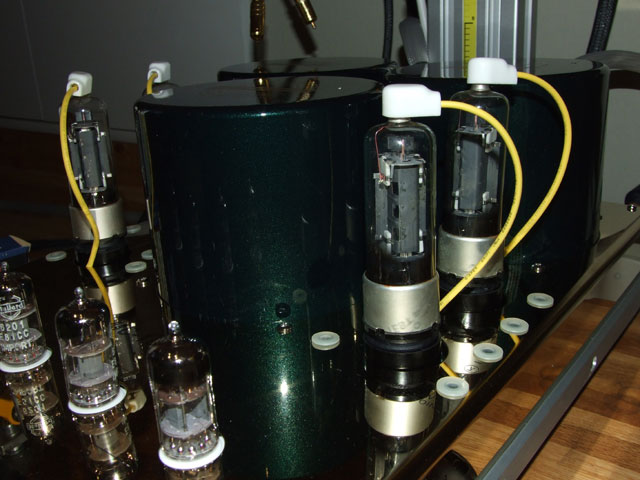

4x Röradapter + 4x 6P13P i en YAQIN MC-10T / Rörprovare PR45 + 6P13P
2012.12.08 Tillverkar ytterligare 2st Röradaptrar för att kunna testa 6P13P i s.k. Push-Pull koppling - Monterar in 4x rör-adapter och 4x 6P13P i en YAQIN MC-10T förstärkare för att provköra under kvällen.

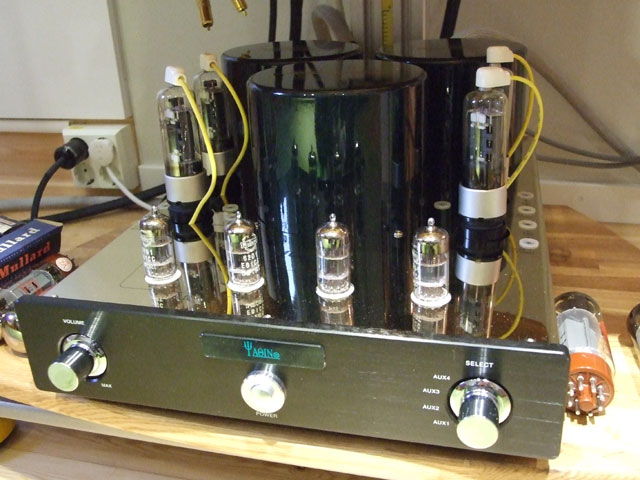

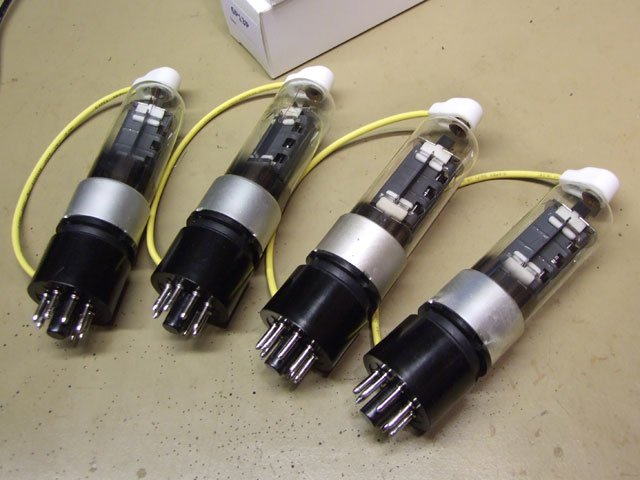

4x Röradapter + 4x 6P13P
Rör-adapter för 6P31S
Provar även att tillverka 2st Röradaptrar för att kunna prova den ryska Pentoden '6P31S' (EQ=EL36) - Den har samma pinout som EL34 men den har topp-anod, det är mycket enklare att tillverka en röradapter för 6P31S.

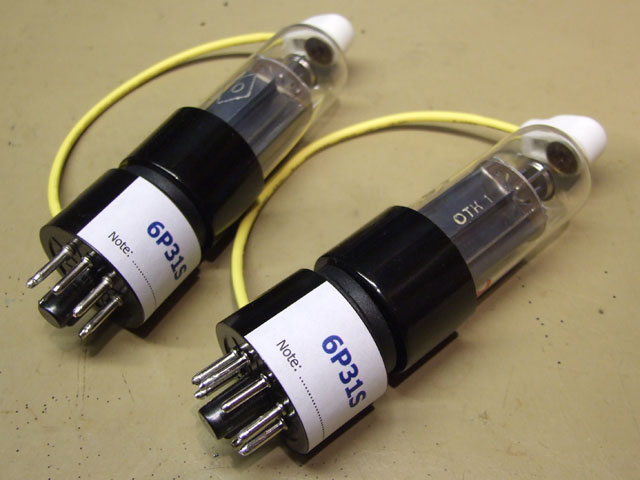

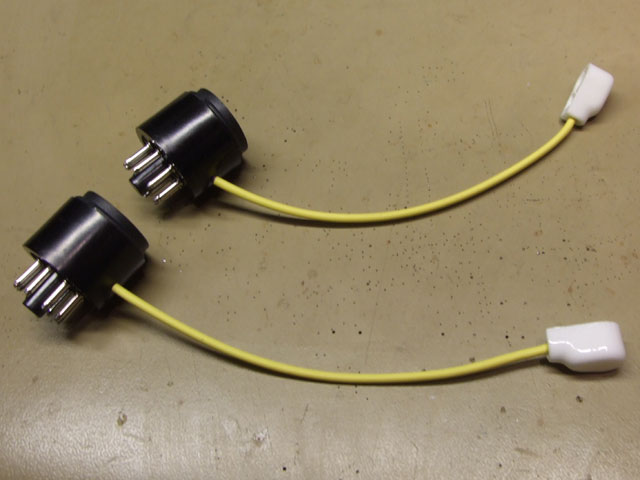

Röradapter för 6P31S
2012.12.04 Byggde den första adaptern under kvällen, kopplade in den i våran Yaqin MS-34C 'Single-END' förstärkare.

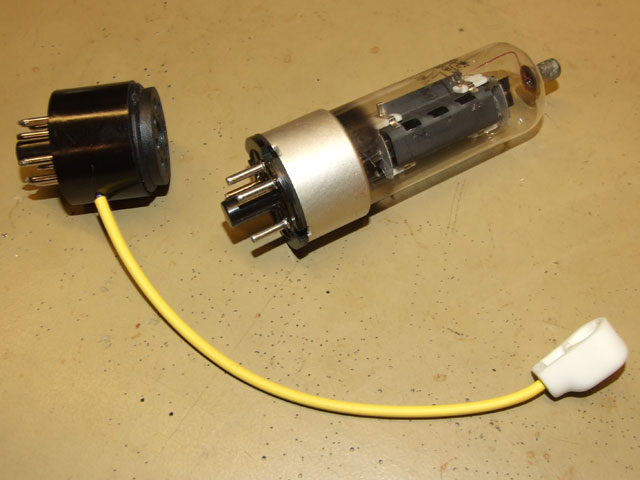

Rör-adapter för 6P13P till EL34 Oktal sockel

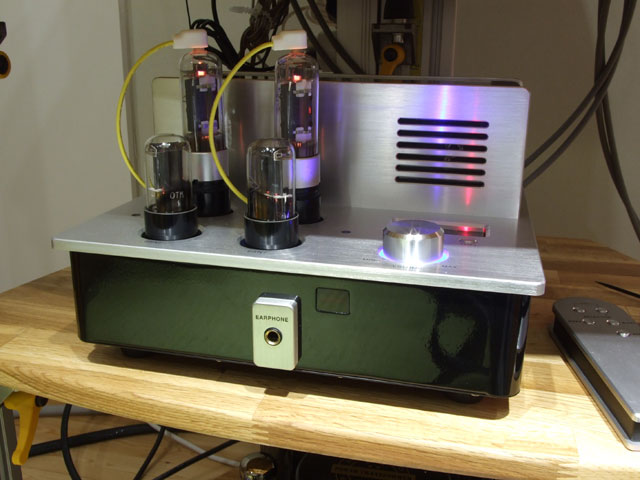

Rör-adapter + 6P13P monterade / provkör i en Yaqin MS-34C Single-END förstärkare
6P13P Adaptern består av en 8-Pol (Oktal) botten kontakt och en 8-Pol rör sockel (K8A) samt en topp anod anslutning. Pinne 2,5 och 7 kopplas 'rakt' mellan, pinne-3 tas ut i sidan på botten kontakten och går upp till topp-anod, pinne-4 'kors-kopplas' till pinne-8 på rör sockeln, pinne-8 'kors-kopplas' till pinne-3, kopplade inte in pinne 1/3/6 på rör sockeln, dom används inte.
Pinnarna är kopplade enl:
8-Pol kontakt --> 6P13P rör sockel ===================================================================== 1 ---------- N/C ------- 1 (Används ej!) 2 --------- Glöd ------- 2 3 --------- Anod ------- Top hat 4 ----- Galler 2 ------- 8 5 ----- Galler 1 ------- 5 6 ---------- N/C ------- 6 (Används ej!) 7 --------- Glöd ------- 7 8 -------- KATOD --------3 |
6P13P Rör-adapter
1. Börjar med att avlägsna kontakt stift i rör sockeln, tar bort pin-1/3/6 som inte används.
2. Sedan kortar jag av lödöronen på kontakt stiften på undersidan av rör sockeln,-
det gör att det blir bättre plats för kors kopplingarna inne i rör-botten delen.

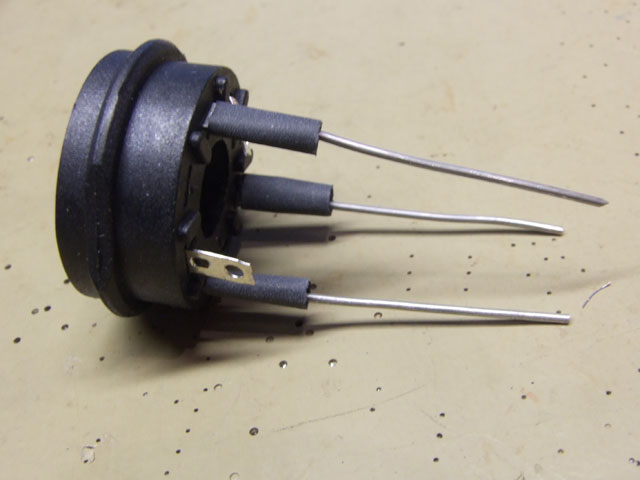

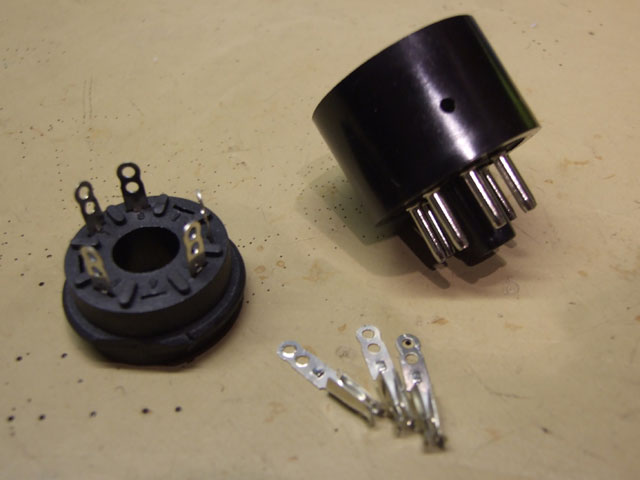

Förbereder sockel & Bottenkontakt / Rör-sockel med kopplingstrådar på pin-2/5/7

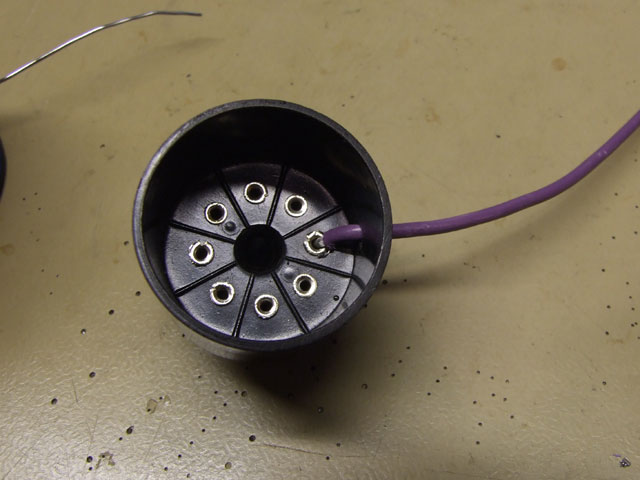

3. På rör-botten kontakten borrar jag ett 2,5mm stort hål för anod-ledningen, löder sedan in en ca. 15cm lång ledning på pin-3, den går ut genom hålet i sidan på rör-botten kontakten.

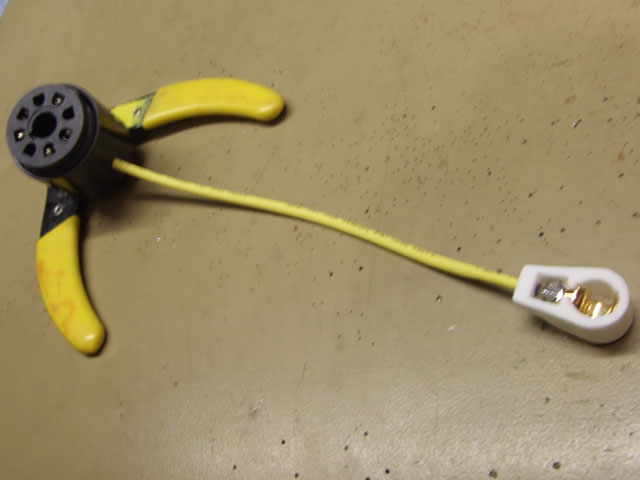

Botten kontakt med anod ledning på pin-3 / Topp anod kontakt
4. I nästa steg löder jag i 3st 0,5mm2 / oisolerade, ca 35mm långa kopplingstrådar (1led/1trådig)
i pin-2/5/7 (Glöd & Galler 1) på rörsockeln, sätter även på ca 1cm långa isoler-slang.
Rör 'Pin-Out' EL34 / 6P13P

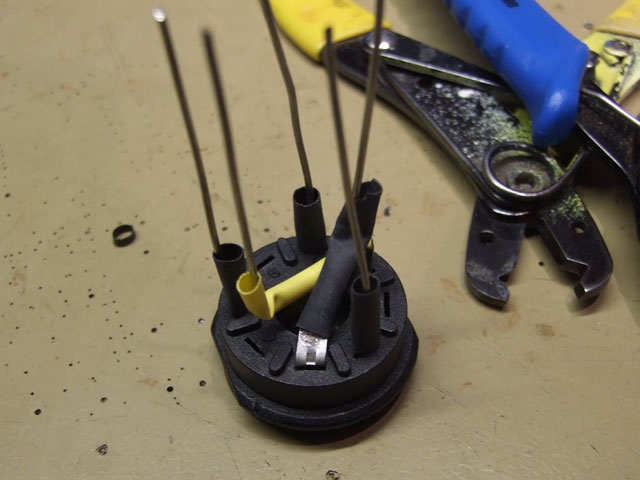

5. Så är det bara 'kors-kopplingarna' kvar, löder på en 40mm lång kopplingstråd på pin-3 (Katod)
på rör sockeln och sätter på ca: 25mm isoler-slang. Bockar in den så att den hamnar
i position '8' vid sidan av den tråd som vi tidigare lödde på pin-7 i steg 3 ovan.
Korskoppling / Monterar ihop sockel --> Rör botten
Den andra 'kors kopplingen' löder jag in på pin-8 (Galler 2) på rörsockeln, isolerar på samma sätt
och bockar in den så att den hamnar i position '4' vid sidan av den tråd som vi tidigare
lödde på pin-5.

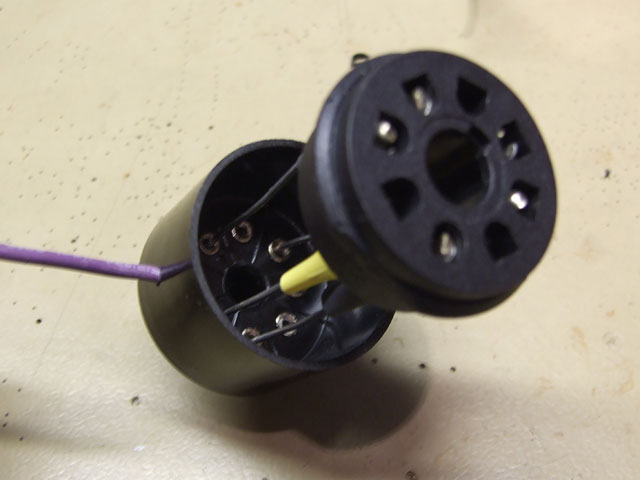

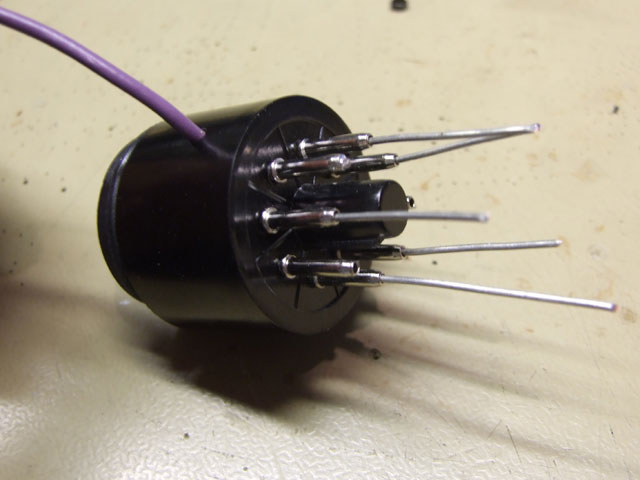

Monterar ihop sockel --> Rör botten / Löder botten stiften

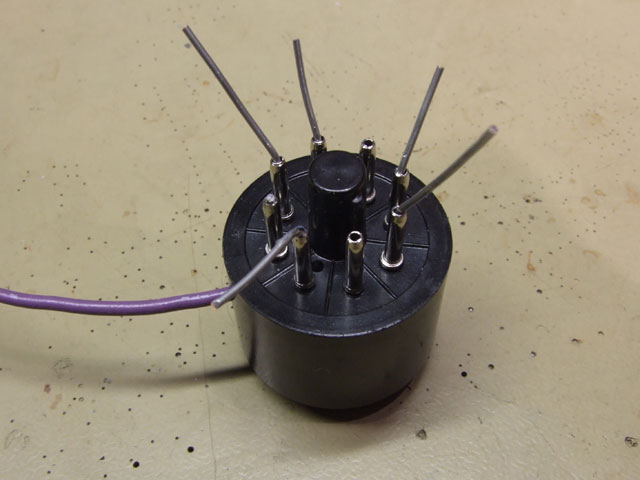

Sätter nu ihop botten-kontakten och rör sockeln, om man klipper av kopplings trådarna så att dom blir lite olika i längd så är det lättare att få i dom i pin hålen på botten kontakten. När allt är ihop, kontroll mät och löd fast botten stiften.

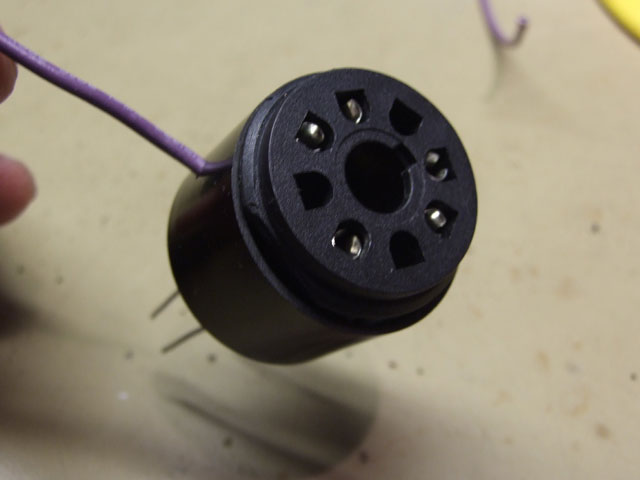

Botten kontakt och rör-sockel ihop satta / 2x rör-adaptrar färdiga!
|
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är endast experimentella mätningar
Mäter utsignalens topp till topp värde strax under den nivå där förstärkaren börjar att 'klippa' signal topparna. Använder 'Auto Measure' på digital oscilloskop 'Uni-T UTD2052CL' (Se bilder nedan)
Signal med 'klippning' / Signal just under 'klipp' nivå
Auto Measure' på digital oscilloskop 'Uni-T UTD2052CL'
Mätdata MAX UTEFFEKT 'YAQIN MS-34C' @ 500Hz
=====================================================================
MODE T t T Toppvärde Effektiv Resistans Effekt
Värde Värde LOAD
=====================================================================
MS-34C 24,40 12,20 10,69 9,00 12,70 W rms
MS-34C 17,40 8,70 7,62 5,30 10,97 W rms
=====================================================================
Värden uppmätta 2012.11.13 med original rör Shuguang 6N8P / EL34-B
Distortion 50% av max uteffekt (2/3/4/5/6/7/8/9 överton beräknad**)
@ 400Hz (Sammanvägd) THD 2,15%
Distortion 50% av max uteffekt (2/3/4/5/6/7/8/9 överton beräknad**)
@ 1KHz (Sammanvägd) THD 1,99%
Distortion 50% av max uteffekt (2/3/4 övertoner beräknad**)
@ 6KHz (Sammanvägd) THD 1,37%
Distortion 50% av max uteffekt (2 övertonen beräknad**)
@ 10KHz (Sammanvägd) THD 1,30%
Vid distortions mätningarna använde vi 6H8C/SED-EL34 rören
|
Sinusvåg @ 400Hz / 1KHz med 50% av MAX uteffekt (Högerklicka välj 'visa bild')
Sinusvåg @ 6KHz / 10KHz med 50% av MAX uteffekt (Högerklicka välj 'visa bild')
**För mätning av distortion (THD = Total Harmonic Distortion) använder vi 'RoMac Digital Distortion Meter' och datorns ljudkort 'SoundBlaster Audigy SE' - (Experimentell mätning)
Uppmätt frekvens spectrum 1-38000Hz
Om signal till brus beräkningar på wikipedia.org
Mätningarna har utförts med original rör Shuguang 6N8P / EL34-B / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden).
Notera! Detta är endast experimentella mätningar
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Ljudet / Funktion
Första gången jag lyssnade på 6P13P var för ca: 1år sedan, röret satt i en Kinesisk Single-END förstärkare, p.g.a. förutfattningar så fick röret inte sitta i mer än några dagar innan förstärkaren konverterades för att kunna köras med EL-34 rör. Konstaterar här i efterhand att det kanske var lite förhastat.
6P13P röret upplevs som väldigt lätt drivet (Känsligt) med mycket detaljerad och korrekt återgivning. Kan nog även beskrivas som aningen åt det 'varma' hållet, har hört pentoder, t.ex. Ryska 6P3S och 6P31S (Elektriskt väldigt lika 6P13P) som också upplevs som väldigt detaljerade och korrekta, men då med en betydligt kallare 'grund-ton'.
Provar här 2x 6P13P i Single-END förstärkarna YAQIN MS-34C och Music Angel MINI X3. Provar även 2x2 6P13P, Push-Pull kopplade i YAQIN MC-10T.
Beskrivning

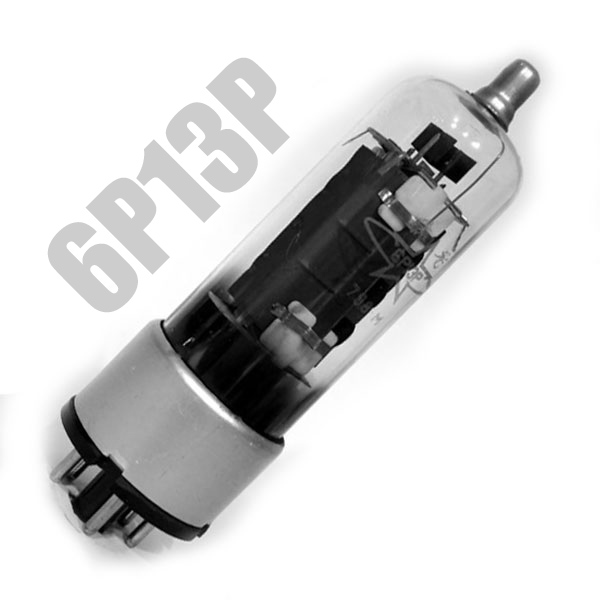

Elektron röret 6P13P är en 'BEAM POWER TETRODE' med två galler och ett 'styrgaller' som internt är sammankopplat med katod. EL34 är en 'ren' tetrod med tre sepparata galler. När man använder EL34 i praktiken så kopplar man oftast ihop galler3 och katod, styrgallret kopplas internt direkt till katod i 6P13P.
Styrgallret hjälper till att 'rikta' elektronflödet från katoden vilket dks ge högre effekt och högre känslighet. Ett vanligt förekommande elektronrör av denna typ är KT77 som antagligen är det rör som i liknar 6P13P mest i karaktär.
Tekniska data MAX värden 6P13P (EL34) ===================================================================== Heater voltage ............................ 6,3 V (6,3 V) DC plate voltage Ua ....................... 450 V Grid no.2 DC voltage Ug2 .................. 450 V (500 V) Grid no.1 (control) voltage ............... -150 V (-100 V) DC cathode current ........................ 100m A (150 mA) Plate dissipation ......................... 14 W (25 W) Grid no.2 DC (screen) dissipation ......... 4 W (8 W) Bulb temperature (surface hottest point) .. 220° C (250° C) ===================================================================== |
