Integrerad RÖR-Förstärkare YAQIN MS-20L Med 2x4 6J1 drivrör och 2x2 EL34 Slutrör |
|
INDEX
|
Senast uppdaterat
2013.10.30 Provlyssnar lite mera under e.m. / kvällen, provar även med 'Blocking' kondensatorer[R10] på 0,68uF/400V men fastnar för 1uF kondensatorerna. Kortar anslutningarna på kondensatorerna och löder in dom permanent.
Ljud intryck med blocking kondensatorer = ClarityVap PWA 1,0uF/400 Rörbestyckning = 2x4 Voskhod, Kaluga 6Ж1П-EB GOLD, 2x2 MULLARD EL34
Bas: Går nu jätte djupt, med bra anslag och tydliga detaljer. Mellanregister: Klart och mycket detaljerat, låter mycket 'personligt' och 'nära'. Diskant: Klar, tydlig, mycket detaljerad utan att bli 'prasslig' eller 'Hissssig' - Helhet: Luftigt, detaljerad och mycket närvarande / intim ljud upplevelse, utan att bli påträngande eller anstängande, personlig och engagerande med lite extra svärta - Alla detaljer är på plats, väldigt lättlyssnat utan att bli tråkigt!. Måste upplevas!
Kör i övrigt med .FLAC filer på datorn via en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare och Sennheiser HD-598 lurar, använder mina vanliga halv hyffsade DIY-Kablar.
Provar även att köra med förstärkaren i 'TR' / Triod kopplat läge som ger hela ljudbilden ytterligare 'värme', 'djup' och närvaro. - Måste lyssna mera, återkommer a.s.a.p.
2013.10.29 Provar att byta ut lite kondensatorer i signal vägarna, det är 'Blocking' kondensatorerna[R10] C103/C104 och c109/C110 samt avkopplings kondensatorerna C102/C108 - Värdena i krets schemat och dom markeringar som tryckts på kretskortet stämmer (Lite oväntat) med dom kondensatorer som sitter monterade från fabrik.
C103/C104/C109/C110 = 0,22uF, C102/C108 = 0,47uF (Original)

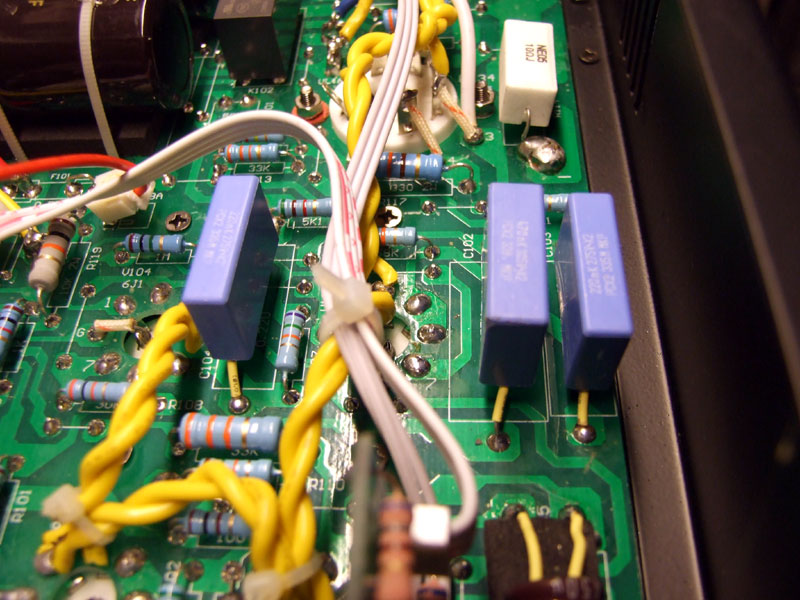

Placering av kondensatorer / Original kondensatorer
|

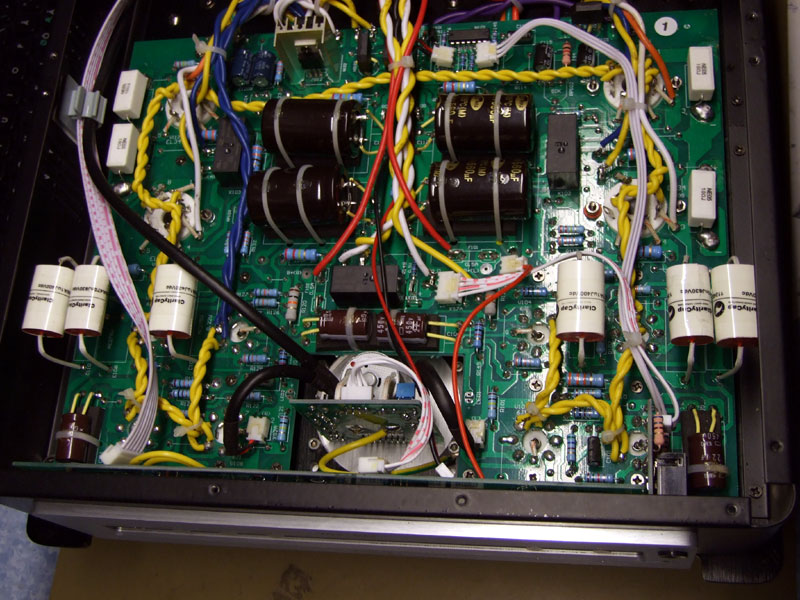

Löder i ClarityCap PWA[L4] C103/C104/C109/C110 = 1,0uF/400V och C102/C108 = 0,47uF/630V - Har tidigare noterat att värdena för 'Blocking' kondensatorn[R10] mellan drivsteg / galler G1 på utgångsrör oftast landar på mellan 0,47uF och 1uF för att inte begränsa frekvens spektra och dynamik i ljudet allt för mycket.

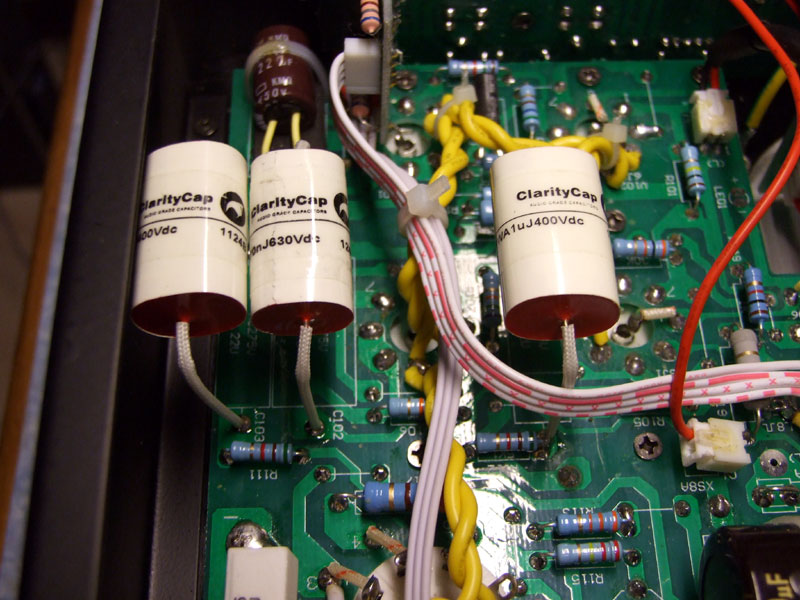

Uppgraderar med ClarityCap PWA
2013.10.29 Hinner med första prov lyssning under kvällen, konstaterar att den genomförda modifieringen helt klart går åt rätt håll! - Med en klart öppnare, mer dynamisk och mycket detaljerad ljudbild och massor med närvaro! - Ska även prova att lyssna med hörlurar, återkommer med mera intryck a.s.a.p.!
Rör bestyckning: 2x4 Voskhod, Kaluga 6Ж1П-EB GOLD, 2x2 MULLARD EL34 - Kör i övrigt med .FLAC filer på datorn via en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare och Sennheiser HD-598 lurar, använder mina vanliga halv hyffsade DIY-Kablar.
2013.04.06 Har provlyssnat med våra 'Sennheiser HD-598' lurar hela f.m. YAQIN MS-20L fungerar ypperligt som hörlurs förstärkare.
Dom 'nya' Ericsson preamp/driv rören sitter nu i förstärkaren, dom fungerar någorlunda redan från start, men kommer antagligen att 'lossna' lite efter en tids användning. Upplever att dom inte har riktigt samma detalj nivå som dom ryska 6Ж1П-EB rören, tycker även att det saknas lite 'svärta' (Tryck) i den totala ljudbilden, nåja!, Eriksson rören har bara gått ca: 3timmar hittils. I slutsteget sitter 2x2 Electro Harmonix 6CA7-EH
2013.04.05 Så är det dax igen, inhandlade 10x 'Ericsson 403B/5591' pentoder. Rören är NOS och i mycket bra skick (Nya) - 'Ericsson 403B/5591' är eqvivalent med 6AK5/6J1.

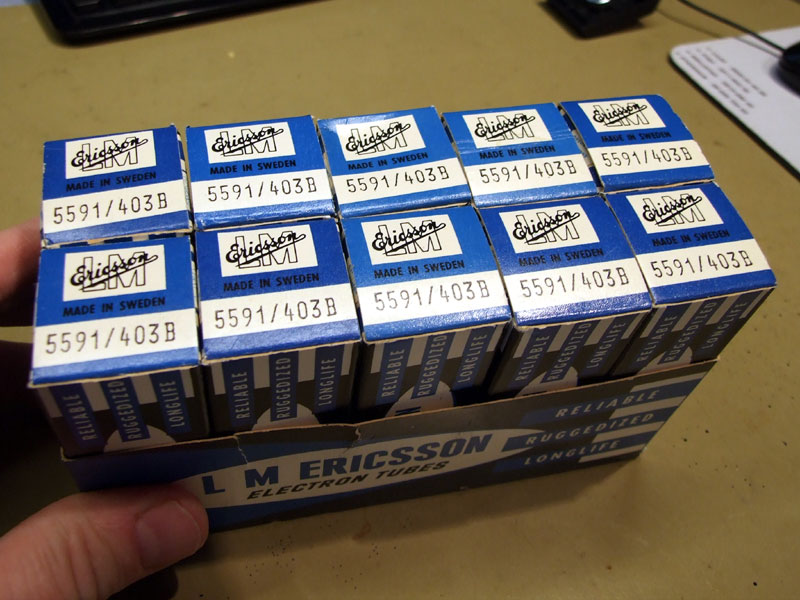

10x 'Ericsson 403B/5591' med ytter låda / Obruten förpackning
Rören är inhandlade på Tradera.se, tack säljare 'M-o-n-i-k-a' - Dom är NOS (Gamla men oanvända) - Dessa är varianten med guld pläterade pinnar och silver belagd anod, har tidigare provat liknande rör, men dom hadde inte guld pinnar och vad dessutom begagnade. (Mera om detta längre ner på sidan)

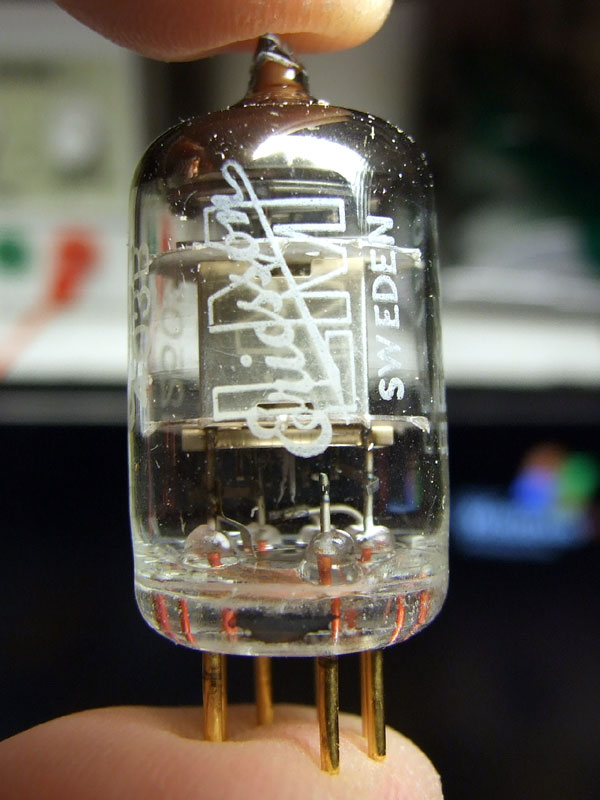

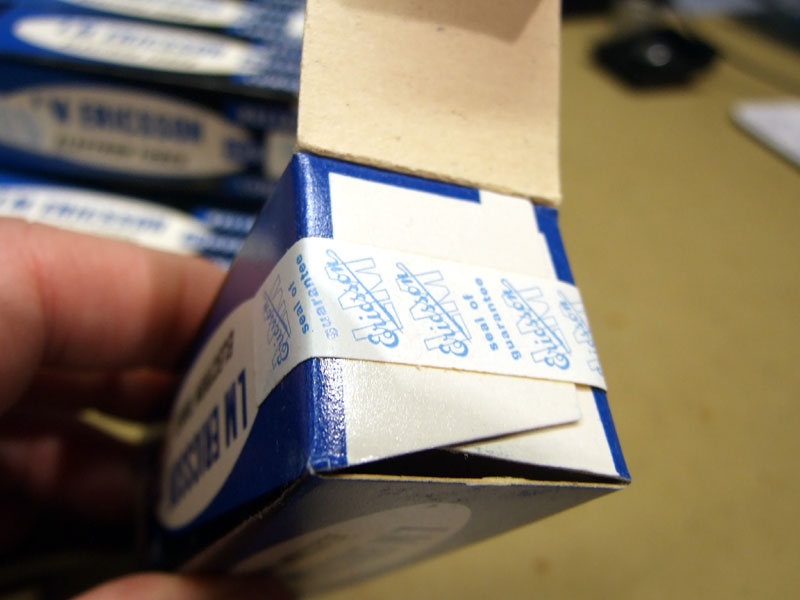

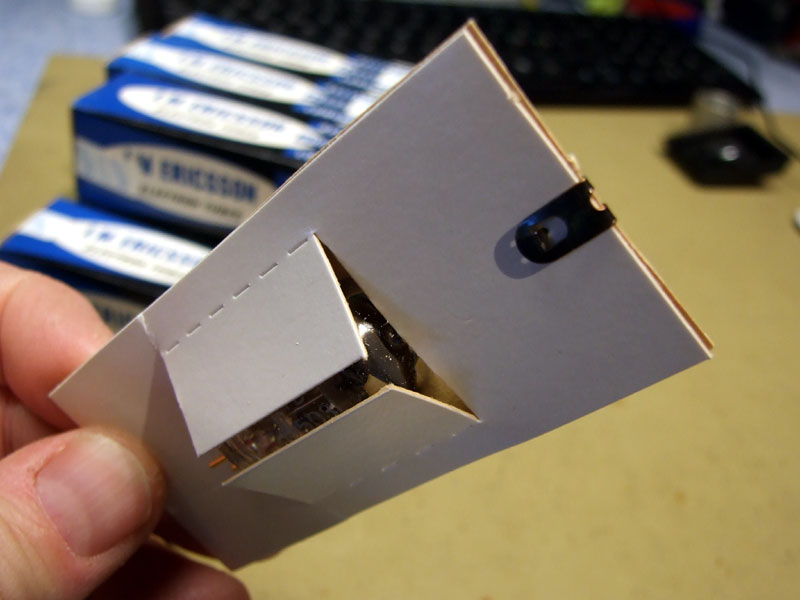

Röret i skydds hållare (Obruten) / 'Ericsson 403B/5591'
Har tidigare även provat bl.a. Philips/NU 6AK5 med grafit belagd anod, lite osäker på dessa p.g.a. ojämn / okänd status på rören, dom får ligga till sig lite, måste hittat mera av dessa så att man kan matcha ihop dom bättre.

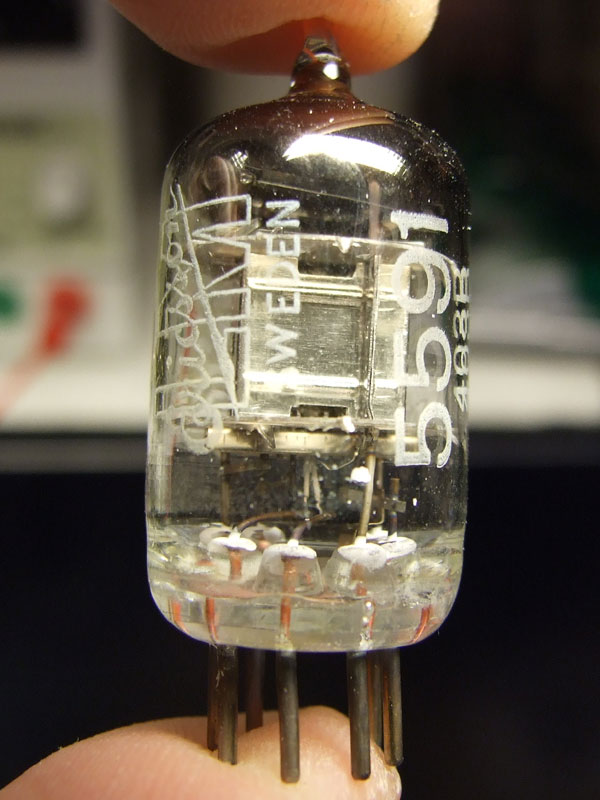

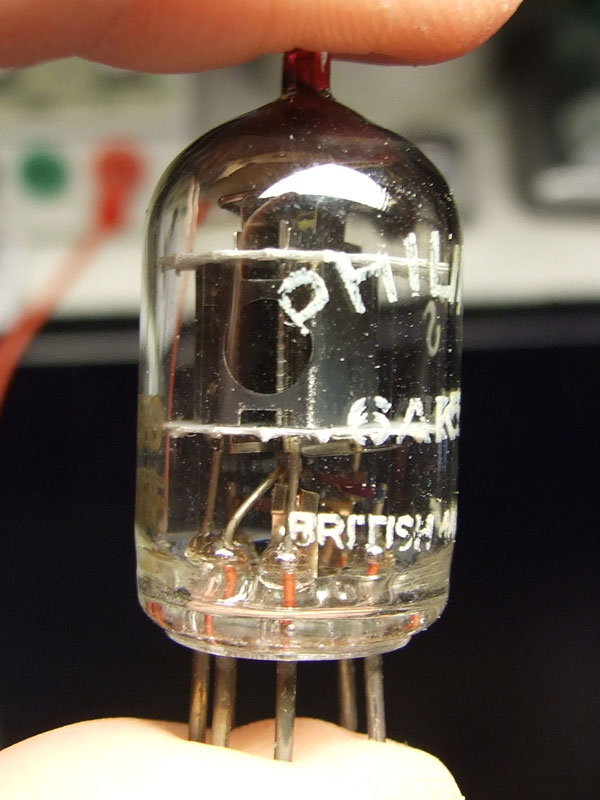

'Ericsson 403B/5591' utan guld pinnar / Philips 6AK5 med grafit belagd anod
Lyssnings intryck kommer a.s.a.p.
2013.01.24 Har nu provlyssnat på kombinationen 2x4 6J1P-EV (6Ж1П-EB med guld galler) i försteg/drivsteg och 2x2 6CA7-EH i slutsteget - Denna kombination fungerar MYCKET bra!
Bas: Den lägsta basgång vi hittils hört!,- utan att detaljer och snärt i anslag går förlorade, skulle inte förvåna om detta slutrör levererar mera ström (Effekt) än originalet (Ska provmäta)
Mellanregister: I den lägre delen av mellanregister upplever vi att detaljerna har blivit MYCKET mera utmejslade (Tydligare) - I övrigt så framstår röster / sång med mera 'klang' (nyanser) och kraftfullare än tidigare.
Diskant:
2013.01.13 Testar YAQIN MS-20L försärkaren med 2x 2st Electro Harmonix 6CA7-EH (KT-77) rör i slutsteget, 6CA7 är en s.k. 'BEAM Tetrode' medans EL34 är en ren Pentod, 6CA7 ska med andra ord ligga närmare t.ex. KT-88 i karaktär (Rör typ) - 6CA7 är eqvivalent med KT-77.

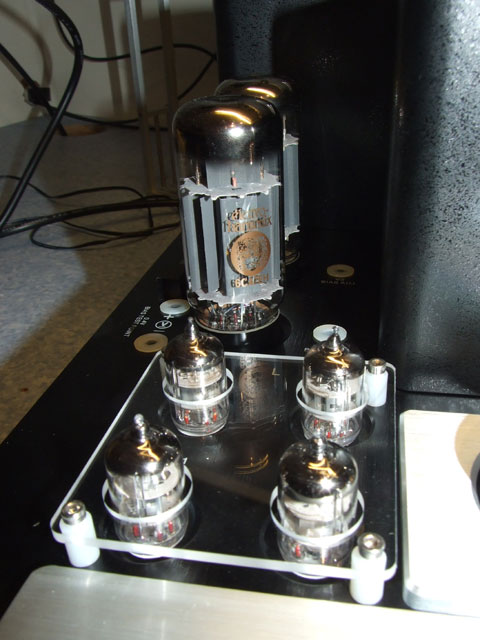

2x4 6J1P-EV (6Ж1П-EB) + 2x2 6CA7-EH
6CA7-EH rören är s.k. 'Big bottle' rör. I drivsteget kör jag med 2x 4st Ryska 'Voskhod, Kaluga' 6J1P-EV (6Ж1П-EB) med GULD galler (G1)
Efter en första dags provlyssnande konstaterar vi att detta fungerar mycket bra, ljudet har mera detaljer och bättre 'svärta' jämfört med EL34-EH och SED EL34 som vi provat tidigare.

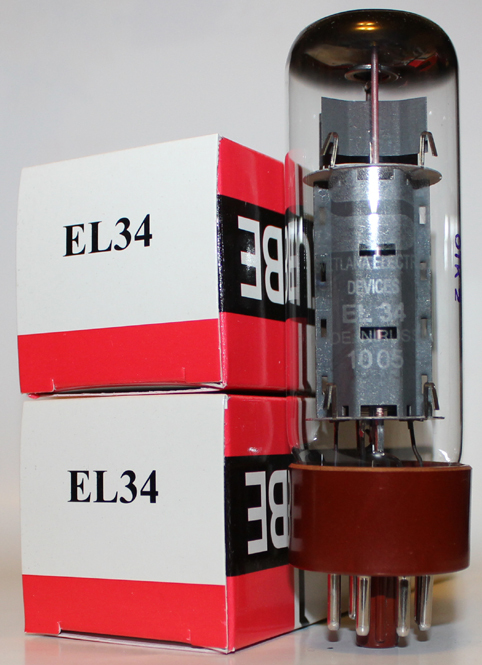

2012.10.22 Gör ett sista 'ryck' med 'Rör-rullning' - Köpte 2x2 'SVETLANA EL-34' slutrör som ska provas a.s.a.p. - Köpte även en 'MQ' uppsättning 'SVETLANA SV6550C' som ska provas med 'YAQIN MC-100B'.

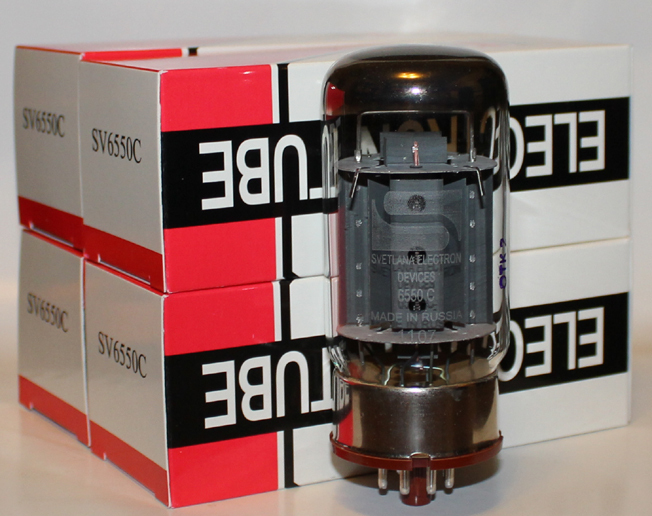

'SVETLANA EL-34' / 'SVETLANA SV6550C'
2012.10.09 Förstärkaren står nu uppe på 'prov-bänken', jag ska mäta lite på den, men passar nu även på att provlyssna med hörlurar via hörlurs utgången på fronten.

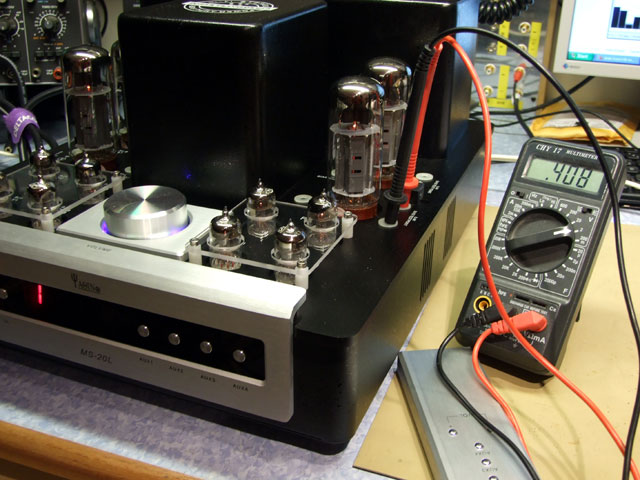

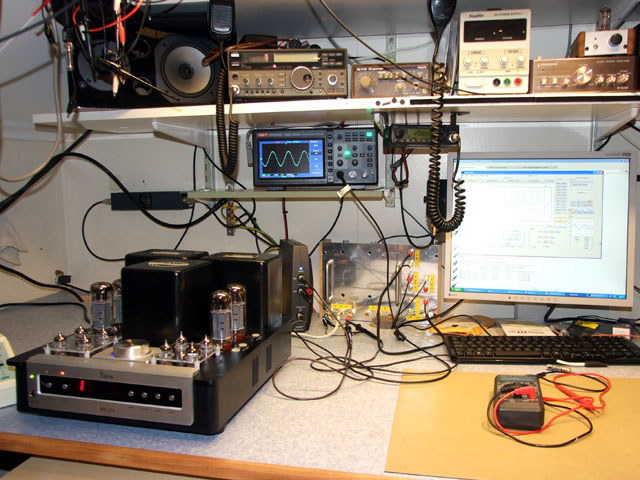

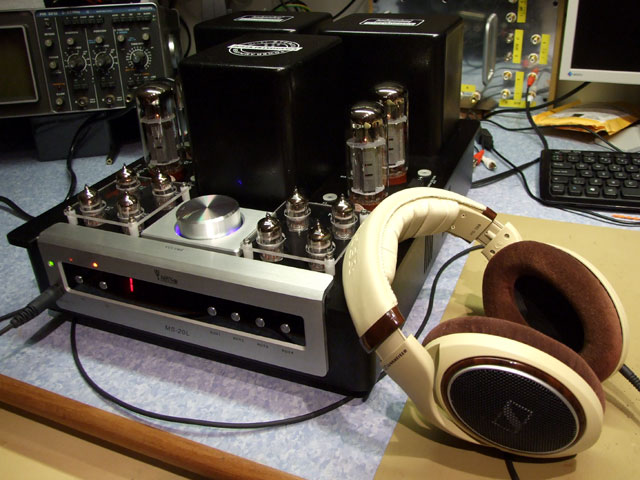

YAQIN MS-20L + Sennheiser HD-598 lurar / MS-20L på 'testbänken'
Har nu provat MS-20L förstärkaren ihop med Sennheiser HD-598 lurarna ett par kvällar, måste säga att det låter väääldigt bra, jag upplever ljudet som väldigt levande och korrekt, utan någon överdriven färgning. Sennheiser lurarna är erkännt bra och väldigt känsliga, brum, brus eller andra bi-ljud är omöjliga att undgå med dess inkopplade, hör inget sådant från förstärkaren.
Hörlurs utgången är enl. Krets Schema kopplat via en 680ohm serie resistor på 8ohms högtalar utgången, högtalar utgången kopplas bort när lurarna kopplas in.
Det kanske är en liten 'överinvestering' att enbart använda MS-20L som hörlurs förstärkare, men den fungerar som sagt väääldigt bra ihop med mina Sennheiser HD-598 lurar.
2012.10.07 Provlyssnar tillsammans med en kompis under dagen, använder tidigare 'känt' material för att kunna jämföra våra upplevelser. Lyssnar denna gång endast på Audio-CD material för att inte störas av våra 'Rör-Experiment' på RIAA-Steget...
|
Dom Ryska NOS 6J1P-EV (6Ж1П-EB) rören låter i mina öron något bättre än 'ERICSSON 5591/403B' och klart bättre än original 6J1 rören - Hela ljudbilden upplevs som betydligt luftigare och mera detaljerad, tror i.o.f.s. att 6J1P-EV har högre GAIN vilket 'lyfter' ljud bilden totalt, rören håller även isär instrumenten bättre vilket upplevs som mera 'rymd' och är lättare att ta till sig / att lyssna på.
2012.10.07 Har nu letat fram 8st Ryska NOS 6J1P-EV Drivrör (6Ж1П-EB) - Rören är tillverkade vid Voskhod, Kaluga Factory USSR (Raket logo) - 6st tillverkade VI-80 / Februari 1980, 1st v12-1988, 1st v01-1987 - Börjar med att köra dom nyare rören som ingångs rör 'V1'
Provlyssnar just nu, det låter helt klart bra! - Mycket detaljerat och 'luftigt', basen har bra tryck med tydligt anslag. Provar dessvärre även lite 'rör-rullning' på vårat RIAA-Steg 'YAQIN MS-12B' just nu, det är inte bra att prova flera saker på samma gång...

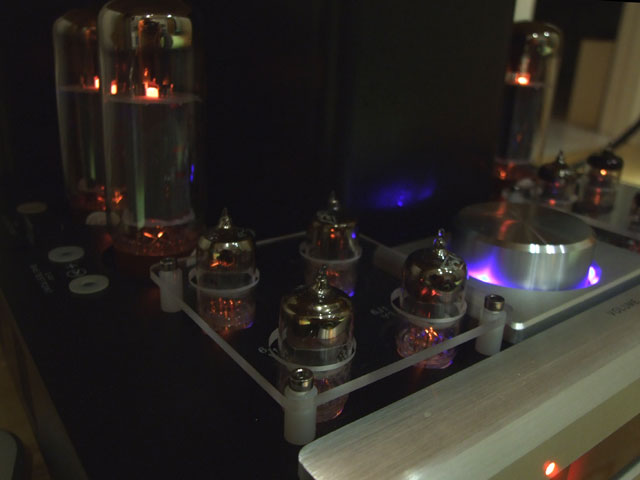

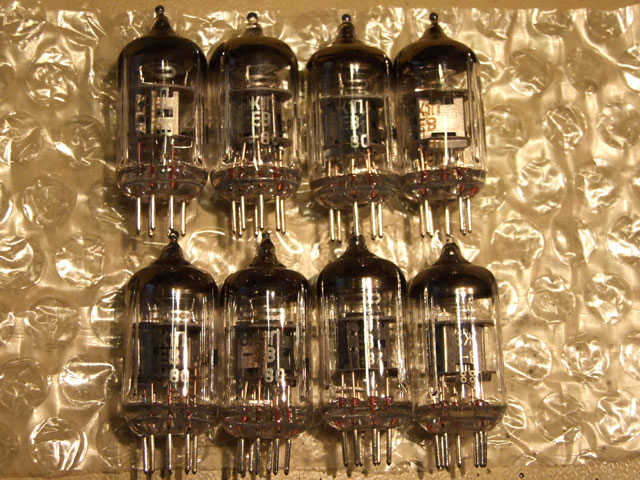

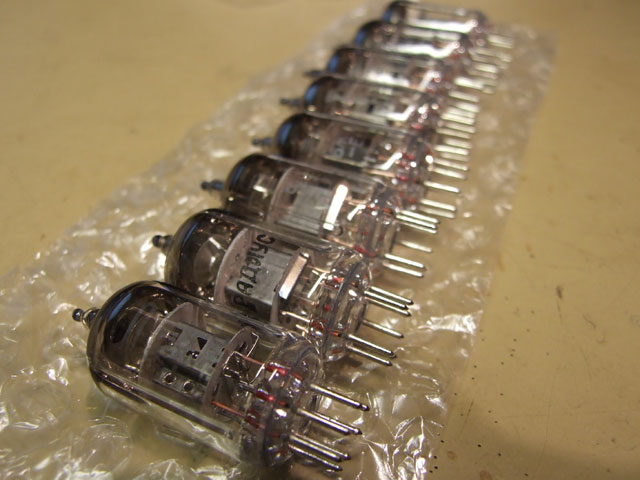

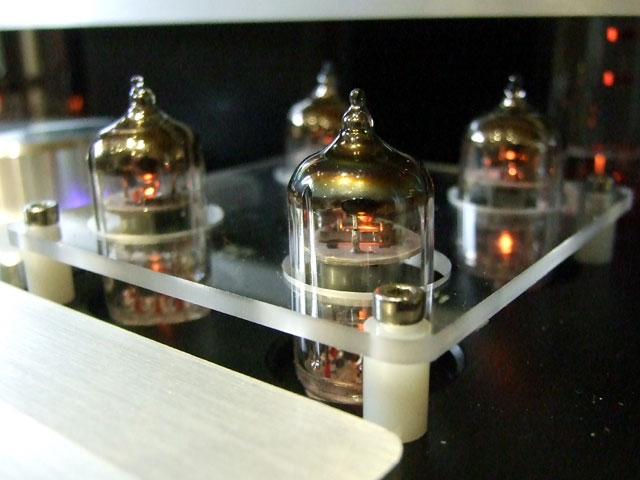

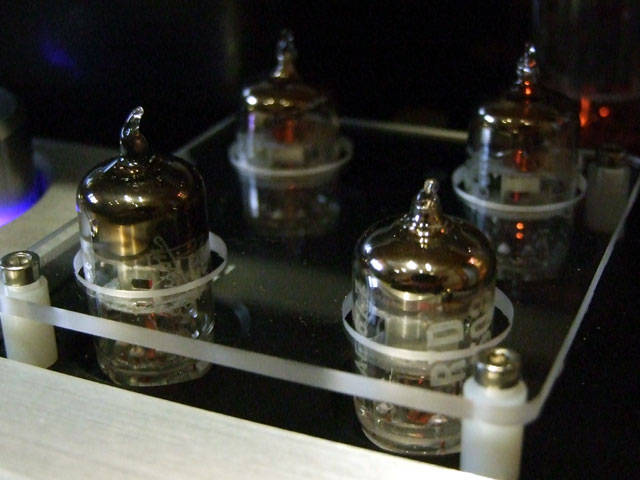

4x 6J1P-EV 'Live' / 8st 6J1P-EV (6Ж1П-EB)
Dessa rör har två ovanliga 'egenskaper' - Det yttre glas höljet har tre 'förstyvningar' i form av längsgående 'veck' i själva glaset. Vecken är ett sätt att göra glaset 'styvare', röret blir då mindre känsligt för mekanisk påverkan samtidigt som rörets egenresonanser dämpas. Dessutom fins dessa rör i två utförande, dels med GULD pläterat G1 galler, dels med RHODIUM pläterade anslutnings pinnar och G1 galler, dom rören vi provar denna gång är av den sistnämnda typen.

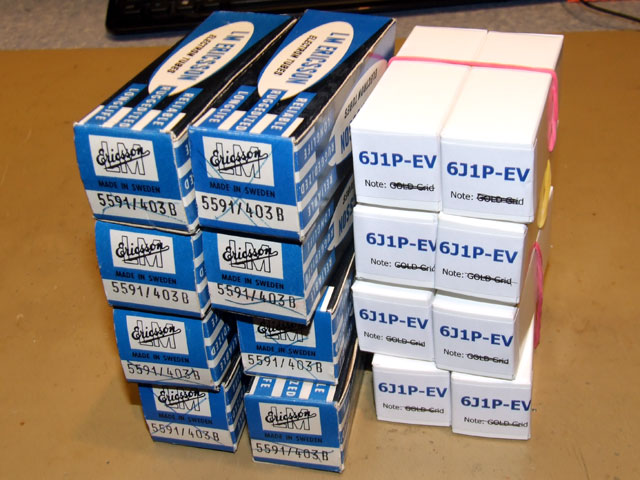

403B vs. 6J1P-EV / 8st 6J1P-EV (6Ж1П-EB)
Vi har provat Ryska NOS 6J1P-EV (6Ж1П-EB) tidigare i en 'YAQIN MS-34D' med mycket bra resultat - Ryska Voskhod, Kaluga Factory USSR (Raket logo) tillverkar fortfarande elektronrör, vanligtvis av mycket bra kvalite.
2012.10.06 Har provlyssnat med dom begagnade 2x 4st 'ERICSSON 5591/403B' BEG pentoderna i drivsteget, låter klart godkänt. Upplever att ljudet är väldigt detaljerat i mellanregister / diskant men att det är mindre 'drag' i bas/lägre mellan registret.
Ålder/Skick på rören är ojämnt, i våran gamla rörprovare testar dom 'GOTT' men med variation mellan 70-90% - Jag har monterat dom två 'starkaste' rören (ca 90%) som preamp rör 'V1' - Dom två sämsta (ca 70%) sitter som katodföljare/inverterare 'V2' - Övriga fyra rör (ca 80%) ' sitter som drivrör 'V3/V4'. (Har valt ut dessa bland totalt 14st 403B rör)
2012.10.05 Testar 2x 4st 'ERICSSON 5591/403B' BEG pentoder, dom är eqvivalenter med 6J1P/6AK5, dessa pentod drivrör har bl.a. silverpläterad anod, datumkod 1277 - Vi kommer även att prova Ryska NOS 6J1P-EV Drivrör (6Ж1П-EB) med guldpläterat G1 galler.
ERICSSON 5591/403B
2012.10.03 Förstärkaren kom igår, packade upp och tog några bilder. Allt verkar att vara med, allt är helt o.s.v. - Monterade slutrören och tog ännu mera bilder.
I kväll provlyssnar jag för första gången, gör en säkerhets besiktning, kollar jordning och så att inte fas är kortssluten eller går till höljet. Startar upp förstärkaren och låter den värmas upp några minuter, kontroll mäter och justerar BIAS på slutrören, allt OK!
Justerar BIAS / 26Mb .wmv film - Justerar bias på en Yaqin MS34D
Spelade in en 'demo' film om hur man justerar BIAS på slutrören, förstärkaren är en 'MS-34D' den har samma slutrör och justeras på samma sätt som 'MS-20L'.
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är endast experimentella mätningar
Mätdata MAX UTEFFEKT 'YAQIN MS-20D' @ 500Hz
=====================================================================
MODE T t T Toppvärde Effektiv Resistans Effekt
Värde Värde LOAD
=====================================================================
MS-20L UL 54,00 27,00 23,66 9,00 62,20 W rms
MS-20L TR 39,60 19,80 17,35 9,00 33,45 W rms
MS-20L UL 41,80 20,90 18,31 5,30 63,28 W rms
MS-20L TR 29,20 14,60 12,79 5,30 30,88 W rms
|

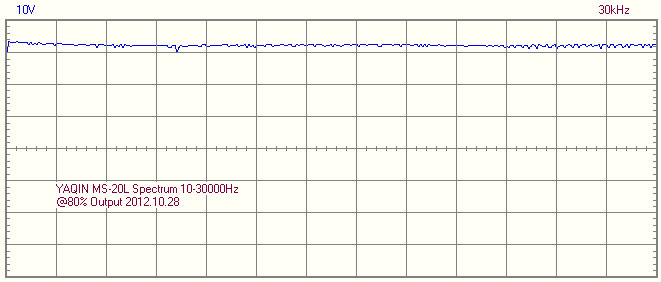

Frekvenskurva / 10Hz-30000Hz vid 80% uteffekt (UL/8ohm)
Signal / Brus förhållande (SNR)
Om signal till brus beräkningar på wikipedia.org
Mätningarna har utförts med dom ryska drivrören 2x4 6J1P-EV + Original slutrören 2x2 EL-34B / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden).
Notera! Detta är endast experimentella mätningar
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Ljudet / Funktion
Har nu provat förstärkaren. Den är väldigt lätt att använda, inte mera komplicerad än vilken enklare förstärkare som helst faktiskt. Att den använder elektronrör är i praktiken den enda skillnaden, det gör att man måste 'Tänka till' lite. Det tar ca 20-30 sekunder från tillslag innan man kan börja använda förstärkaren, rören måste helt enkelt värmas upp, sedan är det bara att lyssna på.
Vi har hittat några mindre design missar bl.a. så återgår förstärkaren alltid till 'UL' läge när den stängs av. Man kan inte heller starta upp / stänga av med fjärrkontrollen.
Inledningsvis så provlyssnar vi med original bestyckningen 2x 4st 'Shuguang 6J1' i för/drivsteg och 2x 2st'Shuguang EL34-B' i slutsteget.
Jämförd med sin föregångare så upplevs denna förstärkare som effektstarkare, samt väldigt tillmötesgående, mjuk / följsam (Dynamisk) och lättlyssnad. Högtalar lasten bör ligga mot 8ohm eller lite däröver om det är möjligt. Högtalarna ska även vara lättdrivna med känslighet helst över 90dB
Beskrivning
YAQIN MS-20L är en uppgradering av modellen 'MS-34L' - I den uppgraderade MS-20L använder man fyra 6J1 pentoder per kanal i försteg/drivsteget i stället för två som i föregångaren. Denna modifiering ska enl. YAQIN ge ökad ingångs känslighet, utökad bandbredd och bättre dynamik.

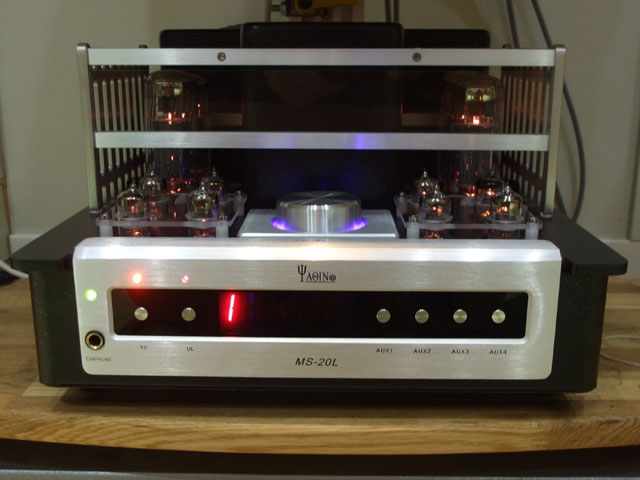

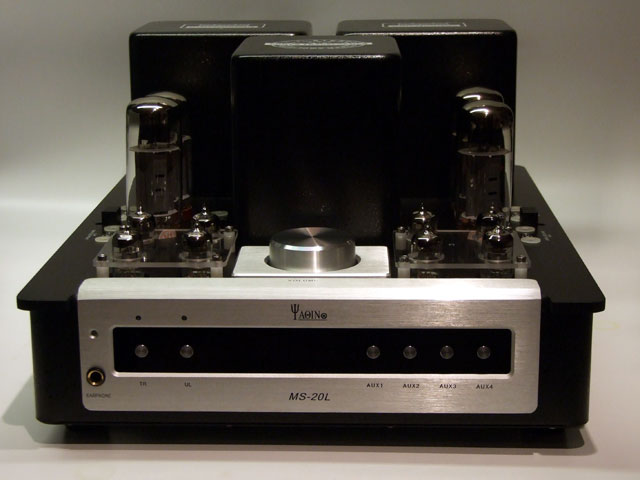

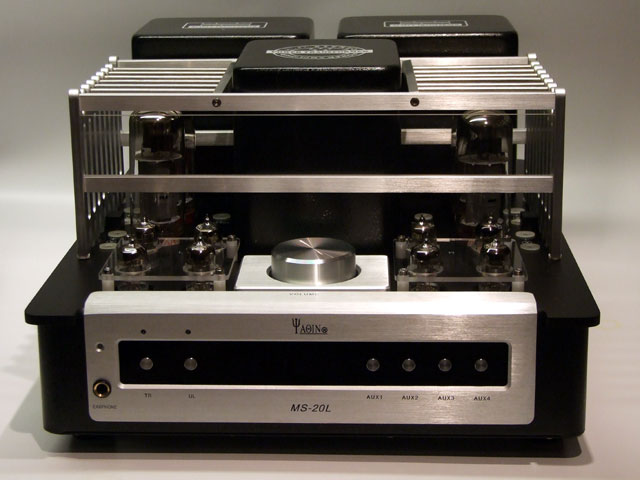

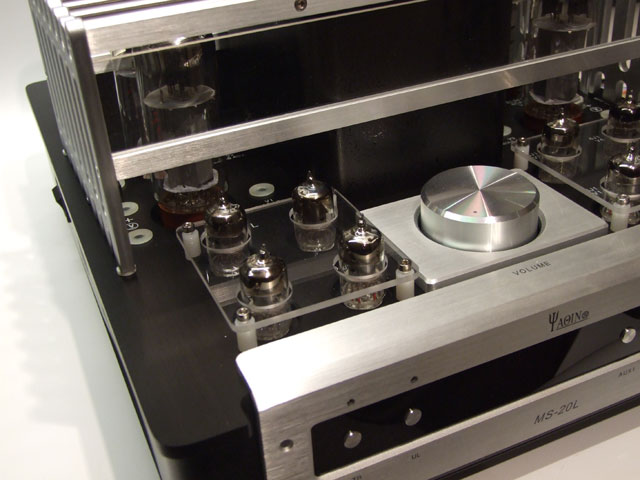

Förstärkaren 'YAQIN MS-20L' utan / Och med skyddsgaller
I övrigt är förstärkaren väldigt lik sin föregångare - 'YAQIN MS-20L' är en s.k. integrerad förstärkare med försteg och slutsteg i samma schassi. Båda förstärkar stegen är helt rör bestyckade.
I försteget sitter 4st Kinesiska 'Shuguang 6J1' pentoder per kanal - Det första röret (V1) är första förstärkarsteget (Preamp), röret är triodkopplat - Det andra röret (V2) är kopplat som katodföljare och fungerar som impedans anpassning och fasvändare, signalen delas och ena halvan fasvänds för Push-Pull par kopplingen. Sedan går respektive 'signal halva' till drivrören V3/V4 och vidare till respektive slutrör.

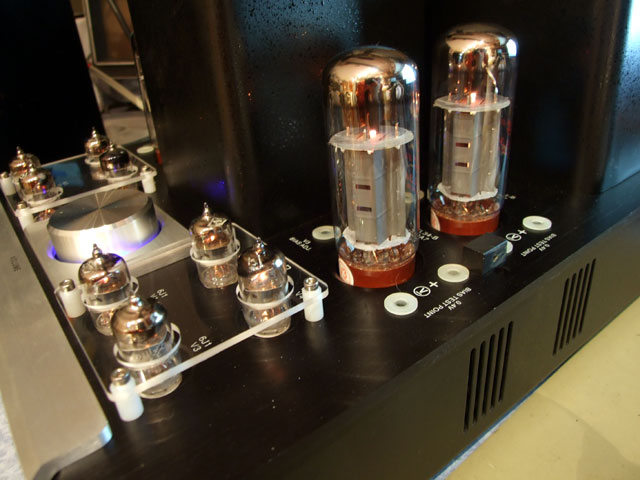

Drivrör och den motoriserade volym kontroll / Drivrör och slutrör
Även slutrören, 2st 'Shuguang EL34-B' per kanal är tillverkade i Kina. Pentod röret EL34 är ett mycket vanligt förekommande i allt från Gitarr förstärkare till High-End utrustning.
Slutrören är kopplade med katod till jord (Common catode) och signalen tas ut över anod via utgångs transformatorn. Rören är kopplade som 'Push-Pull' par med ett rör i var sin 'ände' av utgångs transformatorns primär lindning.
Princip skiss / TR/UL koppling av slutrören
Med dom två knapparna 'UL' och 'TR' på fronten, väljer man hur slutrören skall kopplas, i 'UL' (Ultra Linear) läge är rören kopplade i pentod koppling med kraftig positiv förspänning på G2 (Screen grid) och med 40-50% signal återkoppling från en tap på utgångs transformatorn. I 'TR' läge är slutrören kopplade i triod koppling med G2 kopplad till anod via ca 100ohm motstånd. (Triod = tre elektroder, A+G2=1, K+G3=1 och G1=1 = tre 'aktiva' elektroder)
Den motoriserade volym kontrollen med den LED belysta massiva aluminium ratten ger ett rejält lyxigt intryck, motorn och går mjukt och exakt (men inte så tyst). Man kan styra den motoriserade volym ratten och välja mellan dom fyra ingångarna direkt på frontpanelen eller med fjärrkontrollen.
Drivrör och den motoriserade volym kontroll / bakpanel med anslutningar
Val av ingång, 1-4 kan även göras via fjärkontrollen eller med knapparna på fronten, vald ingång indikeras med en röd LED siffra. Alla ingångar har 250mV känslighet (LINE) - RIAA ingång för skivspelare saknas!
Förstärkaren är 'CE' märkt och levereras med fjärrkontroll i massiv aluminium, strömkabel, en enkel manual och en skruvmejsel som ska användas för att justera BIAS förspänningen på slutrören.
Förstärkaren ger ett VÄLDIGT gediget intryck, med rejäl tyngd och stor pressision i tillverkning av mekaniska delar. Alla ytor verkar att vara mycket väl bearbetade och ytbehandlade, topp och front på förstärkaren är gjorda i minst 5mm tjock maskinberabetad aluminium som borstats och eloxerats. Bakstycke, bottenplåt och transformator kåporna är i lackerade med 'frostig' matt svart färg. (Pulverlack)

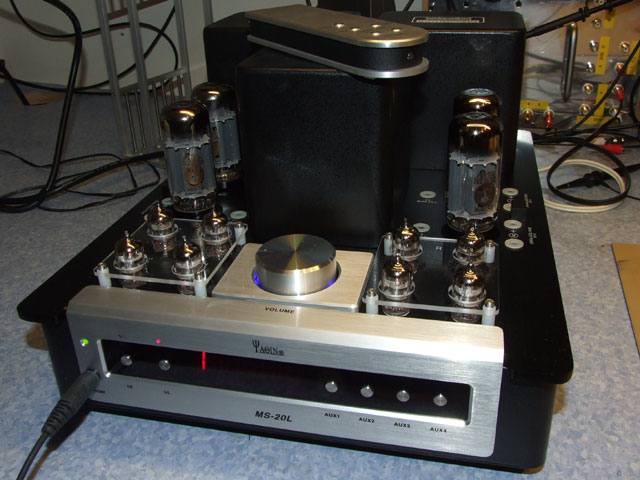

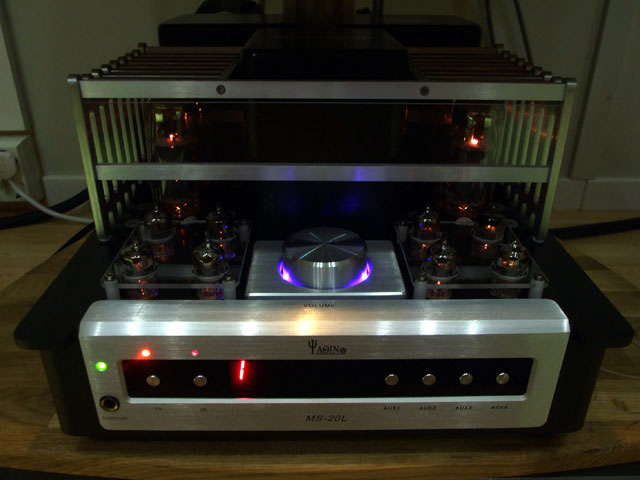

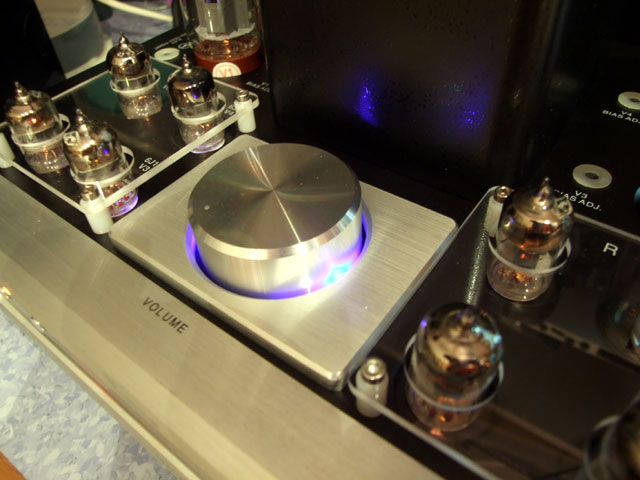

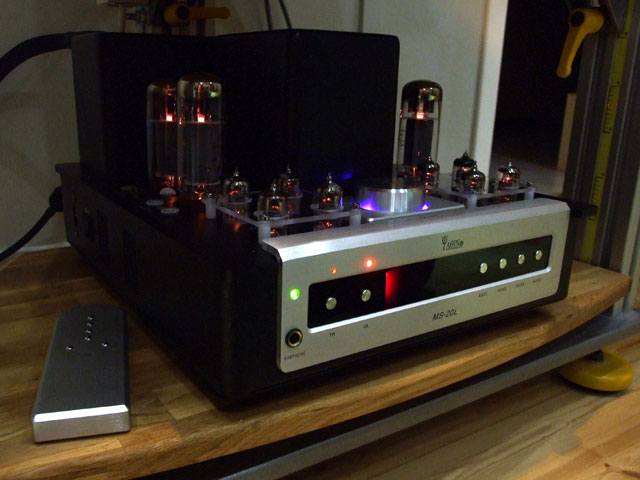

YAQIN MS-20L / Rör glöd + upplyst motoriserad volym kontroll, Sååå Vackert!!! Mmmmmm...
MS-20L har även bättre avsäkring än sin föregångare, primär säkringen sitter på el anslutningen (Transformatorns primärsida) sedan sitter två utgångs säkringar under respektive högtalar utgång. Sekundär sidans glödlindning saknar oftast säkring eftersom en trasig glödtråd i ett rör liksom 'säkrar' sig själv, när det blir något fel på en glödtråd så brinner den av.

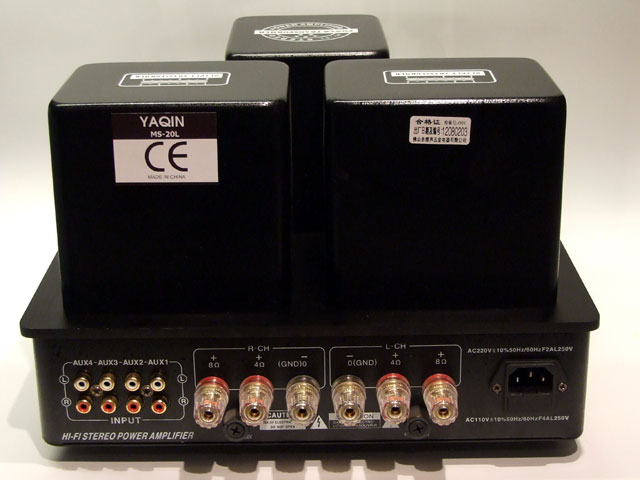

På bak panelen sitter dom fyra LINE ingångarna - Ingångarna är uppmärkta AUX1-4, tyvärr har förstärkaren ingen RIAA ingång. Det följer med fyra par röda plast 'pluppar' så att man kan skydda dom ingångar som inte används. Fick problem med mina egentillverkade signalkablar - RCA kontakterna på förstärkaren sitter lite för tätt, våra kontakter har s.k. chuck-låsning med en diameter på närmare 14mm, det är absolut max vad som går att använda, absolut inget avstånd kvar mellan kontakterna.
Högtalar terminalerna är däremot mycket väl tilltagna och sväljer lätt minst 4mm (Diameter) i hålet för skruvterminalen, det går naturligtvis även att använda vanliga banankontakter.

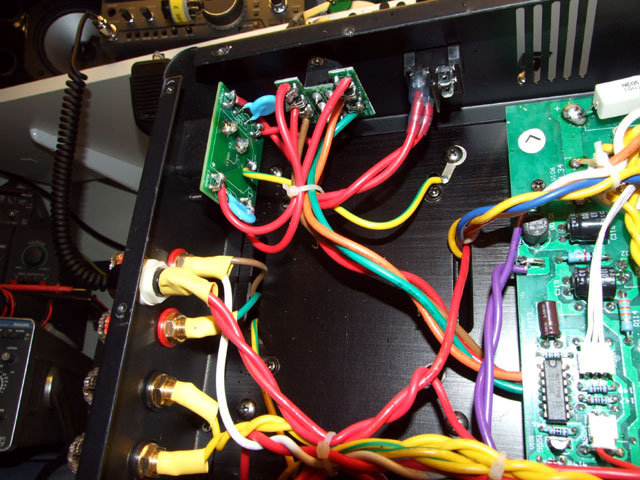

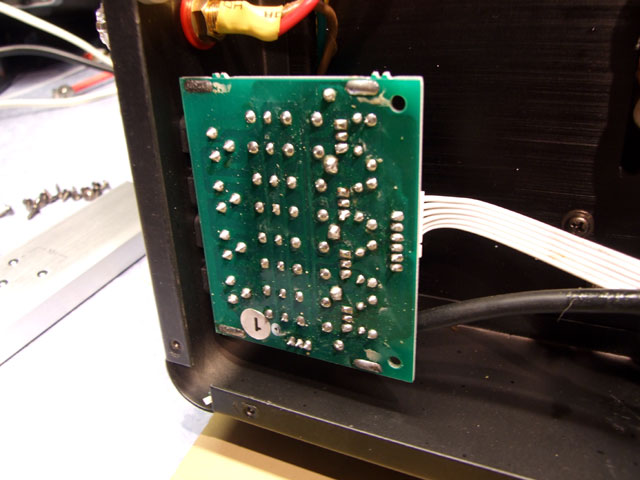

YAQIN MS-20L / Reläkort vid ingångarna
YAQIN MS-20L upplevs som en 'modern' förstärkare med fjärrkontroll, motoriserad volym kontroll, relä styrda ingångar, fördröjt tillslag m.m. - Allt är väldigt kompakt uppbyggt innuti ett ganska litet chassi.

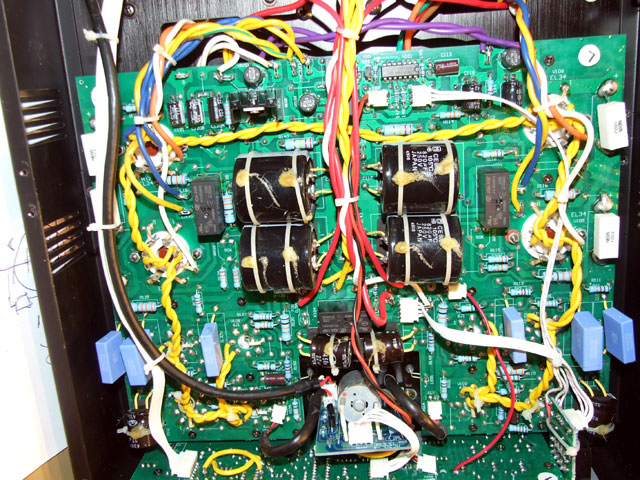

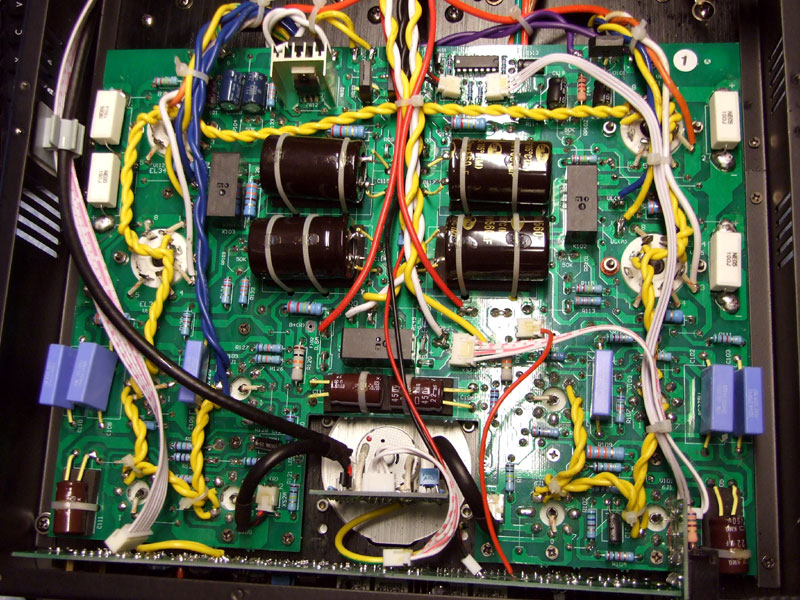

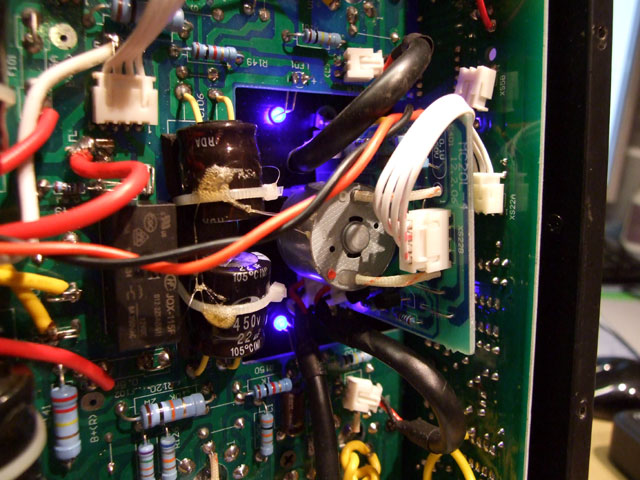

Motor driven volym kontroll / Förstärkarkort med likriktare och filter kondensatorer
Kontrollerar dimensionering / val av filter kondensatorer - För små filter kondensatorer har tidigare varit ett vanligt problem på Kina tillverkade förstärkare. Det är inte något problem på denna förstärkare, mäter här 203 Volt DC över en 250V elektrolyt kondensator vilket är helt godkänt!.

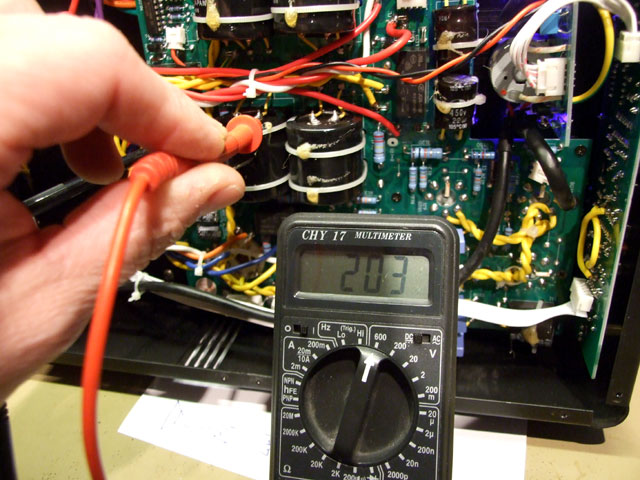

Jordning OK! - Nätströmbrytare / Kontroll mäter spänning över filter kondensator
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'YAQIN MS-34D' ===================================================================== Input Power ............................ 110V / 240V Power Consumption ...................... 180W Output Power ........................... 50W per channel (8O) Valve / Tubes .......................... EL34B x 4 / 6J1 x 8 Frequency .............................. 5Hz ~ 75KHz(±2dB) Signal/Noise Ratio ..................... =88dB (A weight) Harmonic Distortion .................... =1.6% (at 1KHz) Inputs signal level .................... 0.23V(1KHz) Earphone Output ........................ 32 ohms Recommended Load impedance ......................... 8ohm or 4ohm Input Jack ............................. 4 groups Colour ................................. Silver and Black Body Dimensions ............................. 210mm x 310mm x 375mm (H x L x D) Weight ................................. 24kg ===================================================================== Packing Includes All Tubes, 1.5m Power Cord, Remote Control & Hex Key |
Köp / Transport / Embalage m.m.
Förstärkaren är inhandlad via Ebay.com[L1] 2012.09.20 - Den skickades från HongKong med UPS 2012.09.24, den skulle ha levererats 2012.09.27 - Men lämnades av okänd anledning kvar i Luleå där den fick ligga till sig över helgen. Slutligen fick jag upp den på Tisdagen 2012.10.02

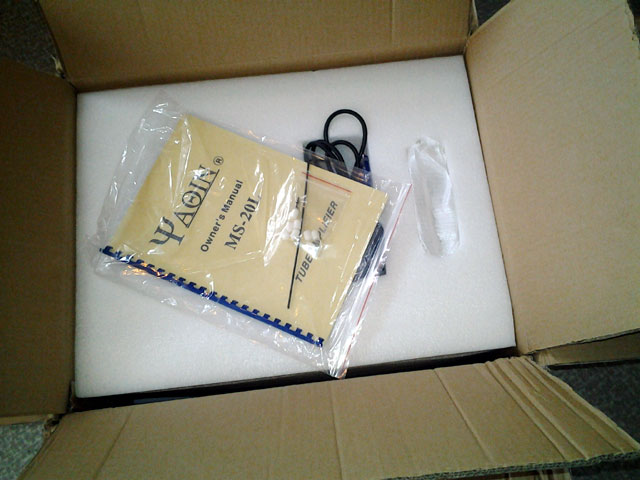

Embalage / Manual tillbehör
Allt är väldigt bra packat, dubbla lager med dubbel well kartong. Manual, fjärrkontroll och lite tillbehör ligger ovan pack materialet.

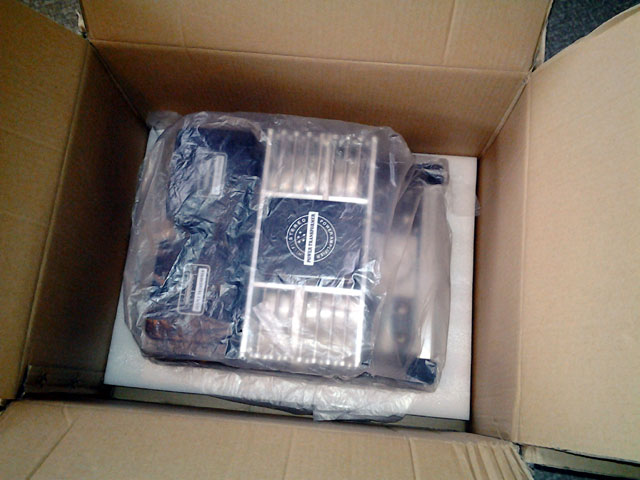

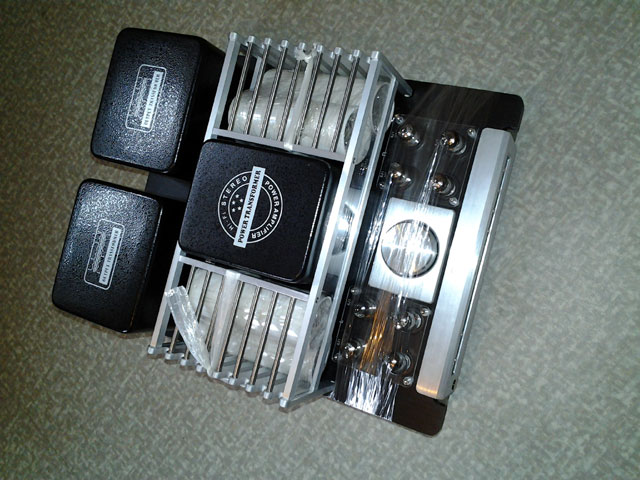

Förstärkaren / upp-packad
Drivrören är monterade i fabrik och fast satta med sträckplast, slutrören är omonterade och ligger skyddade i bubbel-plast / plaströr som är fastsatta innanför skydds gallret.

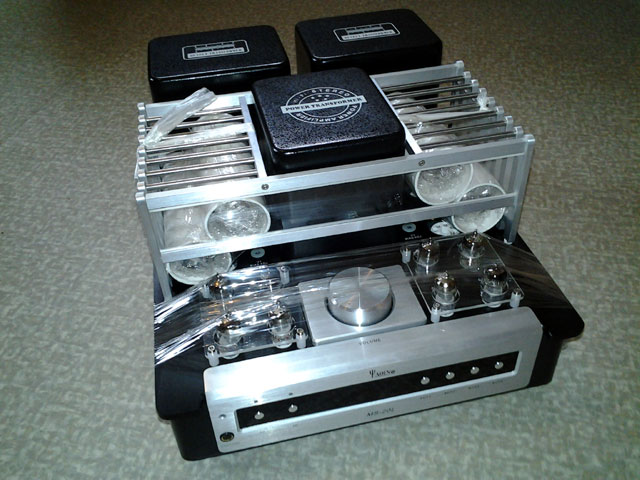

Förstärkaren / upp-packad
2012-10-02 12:00:00 OVERKALIX 95692
DELIVERED
09/27/2012 7:49 A.M. Contact UPS for additional information.
UPS contacted the receiver.
09/27/2012 7:43 A.M. Destination Scan Jarfalla, Sweden
09/26/2012 7:04 A.M. Out For Delivery
09/26/2012 7:04 A.M. Import Scan
09/26/2012 6:57 A.M. Out For Delivery
09/26/2012 6:50 A.M. Arrival Scan
09/26/2012 6:46 A.M. Released by Clearing Agency.
Now in-transit for delivery.
Stockholm-Arlanda, Sweden
09/26/2012 6:15 A.M. Departure Scan
09/26/2012 5:43 A.M. Arrival Scan
Koeln, Germany
09/26/2012 3:57 A.M. Departure Scan
Dubai, United Arab Emirates
09/25/2012 7:50 P.M. Departure Scan
09/25/2012 3:07 P.M. Arrival Scan
Chek Lap Kok, Hong Kong
09/25/2012 11:25 A.M. Departure Scan
Chek Lap Kok, Hong Kong
09/24/2012 9:20 P.M. Export Scan
09/24/2012 9:18 P.M. Origin Scan
Kowloon Bay, Hong Kong
09/24/2012 5:31 P.M. Pickup Scan Hong Kong
09/24/2012 4:12 A.M. Order Processed: Ready for UPS
|
