Integrerad RÖR-Förstärkare YAQIN MS-34D Med 2x2 6J1 drivrör och 2x2 EL34 Slutrör |
|
INDEX
YAQIN MS-34D / 2x2 6J1 + 2x2 EL34B
Senast uppdaterat
2012.10.03 YAQIN MS-34D Förstärkaren har nu fått ny ägare, den åkte ner till en 'mycket nöjd' köpare i södra sverige. Testar just nu en 'uppdatering' i form av 'YAQIN MS-20L'
Testar YAQIN MS-20L / 2x4 6J1 + 2x2 EL34B
2012.09.01 Jag har uppmärksammats på att LM Ericsson 5591/403B är eqvivalent med 6AK5/EF95 och borde gå att köra som ersättare till 6J1/6J1P utan några problem. Har studerat datablad och konstaterar att alla data är väldigt nära + samma 'pinout' - Den enda noterade skillnaden är att 6J1 drar 175mA på glöden och 5591/403B drar 150mA (=Mindre) - detta borde inte vara något större problem.

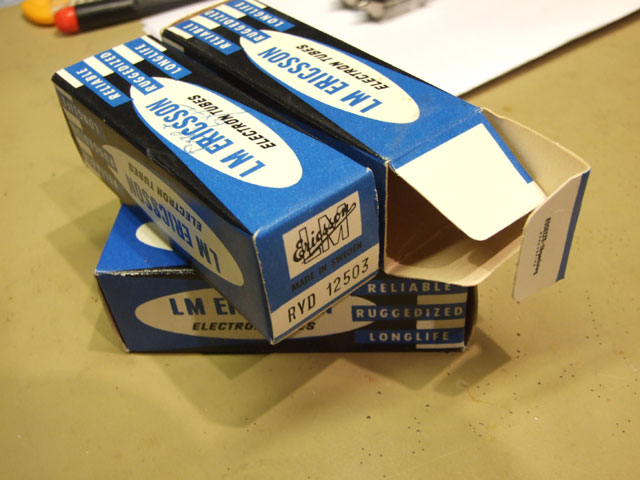

LM Ericsson NOS 5591/403B
Dom 20talet 5591/403B rör som jag 'av en händelse' har på lager är industri rör (Televerket Radio ca: 1970-75) med guld pläterade pinnar och silver belaggd anod, dom ska enl. uppg. ha bytts ut i ett rullande schema och därefter testats, bra (Friska) rör sorterades därefter in som reserv del. Liknande rör säljs bl.a. via eBay för US$ 45-65 paret 'LOL' kan det vara möjligt!?

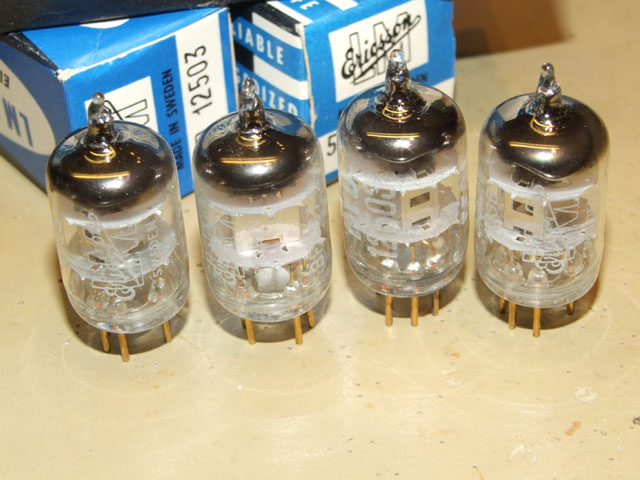

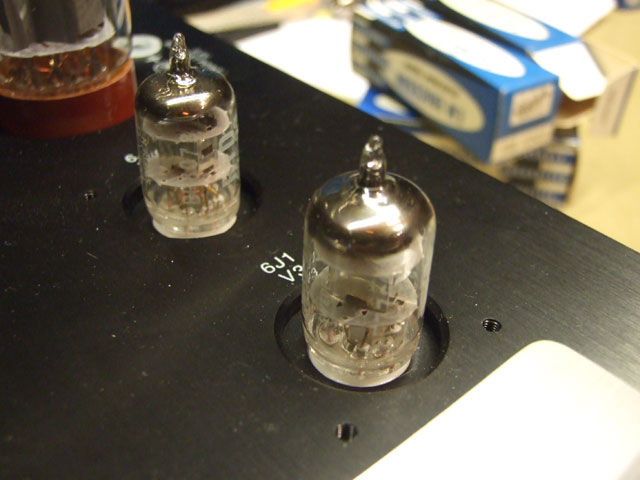

Provar 2x2 LM Ericsson NOS 5591/403B i YAQIN MS-34D förstärkaren
2012.07.10 (10:10) Men ett 'smile' på läpparna stänger jag nu av YAQIN MS-34D förstärkaren, nu kan det nog inte låta mycket bättre? Har lyssnat några timmar på morgonen och även upptäkt några helt nya nyanser i låtar som jag har hört hundratals gånger tidigare.
Ljudet har helt klart förändrats med dom 'nya' 6J1P-EV (6Ж1П-EB) pentod driv rören. När vi för några månader sedan körde med våran 'Single-END' förstärkare och växlade slut/driv rör, så provade vi vääääldigt många olika slutrör (6P13P/ 6P31S/ 6P3S/ 5881/ TAD EL34-STR/ EL-34EH och TELEFUNKEN EL-34) men konstaterade snart att det var bytet av drivrör gav mest i form av förbättrat ljud , den gången Ryska NOS 6K3 vs. Kinesiska 6J8P pentoder.
Bas: Upplever att främst basen har vunnit på rörbytet, med mera nyanser i basgången och bättre 'attack' när den behövs. Mellanregister: Märker inte lika stor skillnad i mellanregistret, röster / instrument (Främst gitarr/piano) framträder bättre, speciellt på dom längsta strängarna. Diskant: Här är skillnaden minst enl. vad jag kan höra.
2012.07.10 (00:24) Har nu lyssnat hela kvällen med Sennheizer HD-598 lurarna (För att inte störa sovande sambo) - Första intrycket av dom ryska 6J1P-EV rören är att dom låter väldigt bra. Antagligen bättre än original 6J1 rören men jag ska prova att växla tillbaka ett par gånger innan jag säger något om detta.
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är endast experimentella mätningar
Mätdata MAX UTEFFEKT 'YAQIN MS-34D' @ 500Hz
=====================================================================
MODE T t T Toppvärde Effektiv Resistans Effekt
Värde Värde LOAD
=====================================================================
MS-34D UL 55 27,5 24,10 9 64,52 Wrms @ 4,04% THD
MS-34D TR 40 20 17,52 9 34,13 Wrms @ 4,34% THD
MS-34D UL 42 21 18,40 5,3 63,89 Wrms @ 3,96% THD
MS-34D TR 30 15 13,14 5,3 32,60 Wrms @ 3,38% THD
=====================================================================
Distortion 50% av max uteffekt (2/3/4/5/6/7/8/9 överton beräknad**)
@ 500Hz (Sammanvägd) THD 2,40%
Distortion 50% av max uteffekt (2/3 överton beräknad**)
@ 6000Hz (Sammanvägd) THD 2,31%
Distortion 50% av max uteffekt (0 övertoner beräknad**)
@ 10KHz (Sammanvägd) THD 2,11%
Vid distortions mätningarna är förstärkaren i 'UL' Läge
|

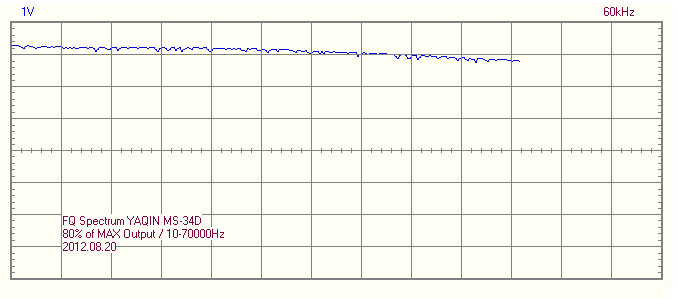

Upmätt frekvens spectrum 10-70000Hz
Mätningarna har utförts med dom 'nya' 6J1P-EV (6Ж1П-EB) pentod driv rören och 2x2 Electro harmonix EL34-EH slutrör / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi även ett oscilloskop 'PHILIPS PM 3212' och en signalgenerator 'PHILIPS PM 5110'
(För dubbel kontroll av mät resultat).

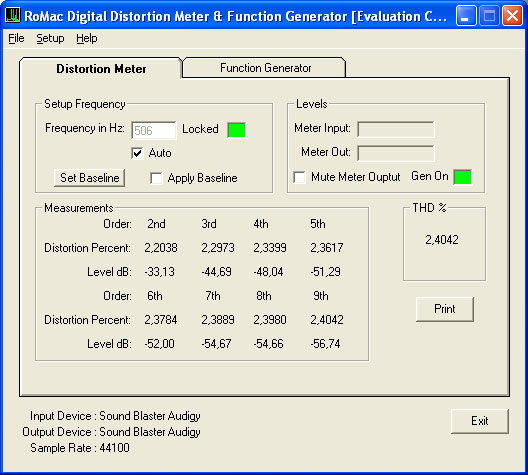

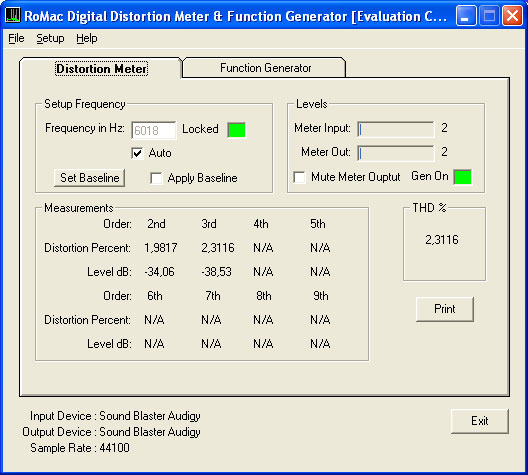

Sinusvåg @ 500Hz / 6000Hz med 50% av MAX uteffekt (Högerklicka välj 'visa bild')

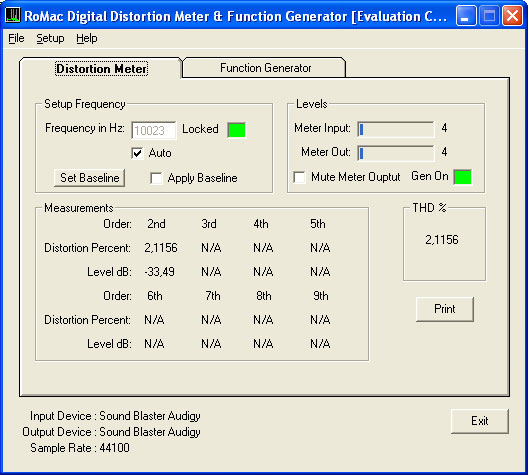

Sinusvåg @ 10000Hz med 50% av MAX uteffekt (Högerklicka välj 'visa bild')
**För mätning av distortion (THD = Total Harmonic Distortion) använder vi 'RoMac Digital Distortion Meter' och datorns ljudkort 'SoundBlaster Audigy SE' - (Experimentell mätning)

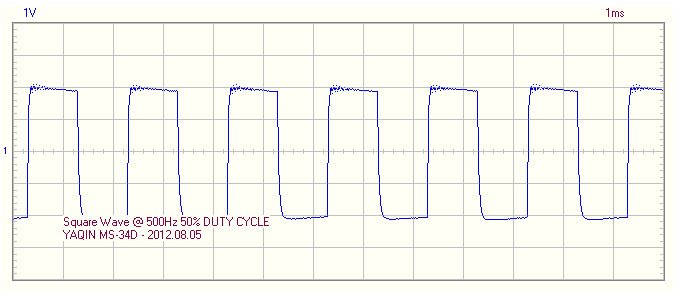

Fyrkantvåg @ 500Hz med 80% av MAX uteffekt
Den sista mätningen med fyrkantvåg tyder på att strömförsörjningens filter kapacitet är tillräcklig, och att den capacitiv påverkan i signalvägarna är liten. (Bra stigtider och liten slope på toppen)
Notera! Detta är endast experimentella mätningar
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Provar 6J1P-EV (6Ж1П-EB) Drivrör
2012.07.09 Fick hem 6J1P-EV (6Ж1П-EB) pentod driv rören idag. Monterade in dom i förstärkaren, det fungerar som tänkt. Har inte hunnit provlyssna ännu, men rören har klart högre gain kan vi konstatera redan nu.

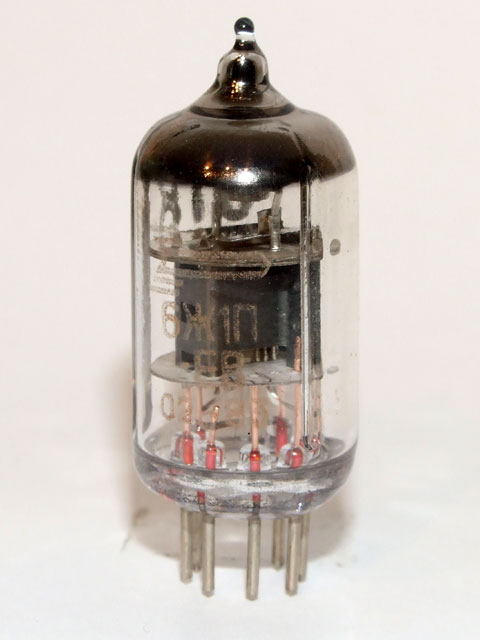

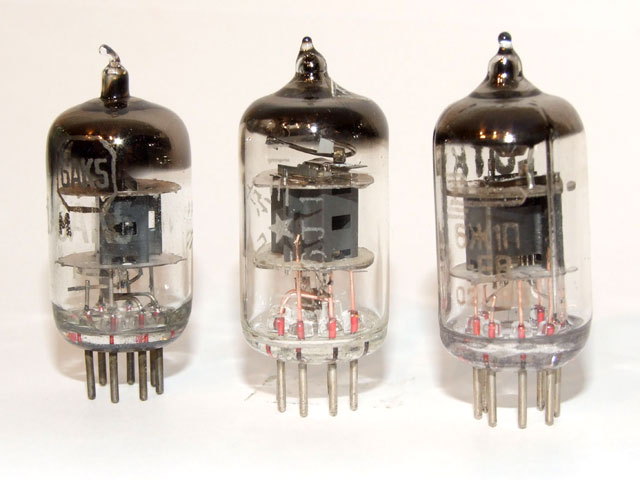

NOS 6J1P-EV (6Ж1П-EB) / 6AK5 vs. 6J1 vs. 6J1P-EV (6Ж1П-EB) - Dom tre provade drivrören
6J1P-EV röret har två något ovanliga egenskaper, det yttre glas höljet har tre 'förstyvningar' i form av längsgående 'veck' i själva glaset. Vecken är ett sätt att göra glaset 'styvare', röret blir då mindre känsligt för mekanisk påverkan samtidigt som rörets egenresonanser dämpas.

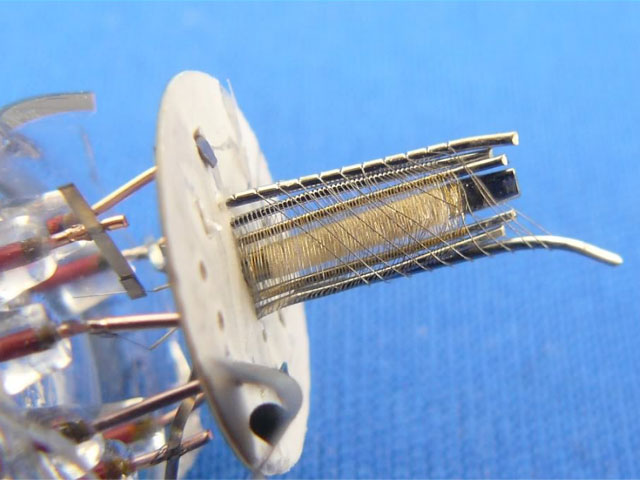

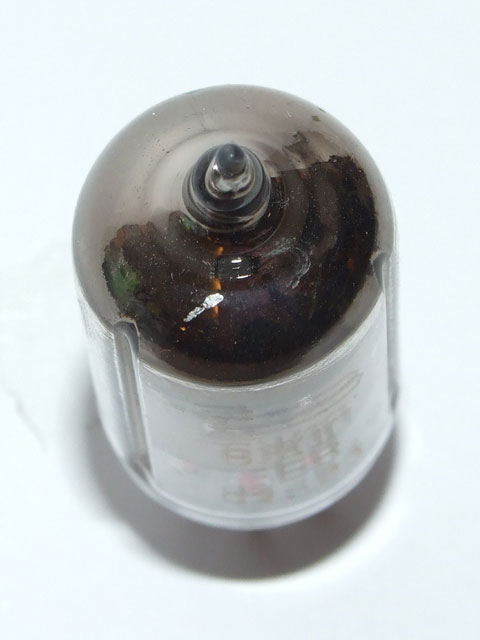

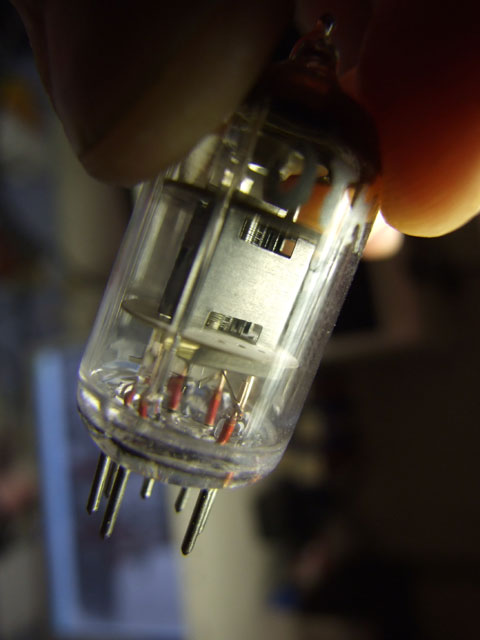

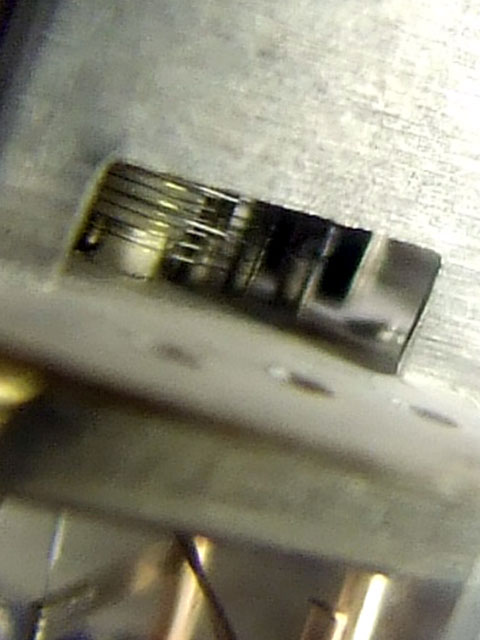

6J1P-EV (6Ж1П-EB) men 'Förstyvningar' i glaset och GULD galler
Den andra ovanliga lösningen är rent GULD i galler 1 (Gallret närmast katoden) - På förstoringen längst till höger (Se bild ovan) syns guld tråden på den innersta lindningen, den är tätast och ligger längst in, närmast den vita katoden.
Guld ska enl. uppgift ge lägre galler ström och öka gallrets förmåga att styra elektron flödet även med mycket små variationer i strömmen. Det ska ge mera detaljerad utstyrning och ökad dynamik i ljudet.
2012.06.29 Har beställt ett gäng ryska NOS 6J1P-EV (6Ж1П-EB) men GULD galler, rören är tillverkade på 'Voskhod' Fabriken (Kaluga) 04-1982, enl. säljaren så är dom även 'Long Life' version med driftstid > 7000 timmar.

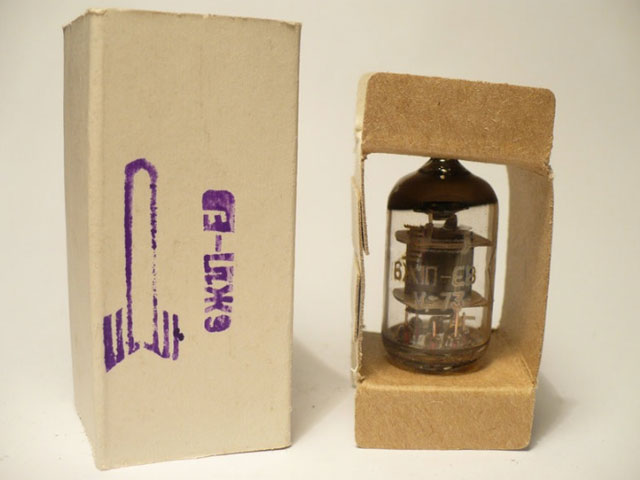

NOS 6J1P-EV (6Ж1П-EB) men GULD galler (Säljarens bilder från eBay.com)
2012.06.29 Har nu provlyssnat med 'National Union' (NU) 6AK5 rören i drivsteget och jämfört med original rören 6J1. Just nu sitter 6J1 rören i förstärkaren, jag upplever att basen blir mera detaljerad och att hela ljudbilden (Helheten) lite mera 'utmejslad' - Det beror antagligen på att dom 'modernare' 6J1 rören har högre gain.
 Shelby Lynne, Tears, Lies & Alibis |
Shelby Lynne, Tears, Lies & Alibis 2012.06.21 Beställde just Shelby Lynne's 'Tears, Lies & Alibis' på vinyl från CDON.com[L3] Med låtar som 'Why Don't You Call Me' och 'Like A Fool', 'Family Tree' och 'Loser Dreamer' som alla har massor med känsla och närvaro, inte helt fel i mitt tycke. För övrigt så verkar skivan att vara väldigt jämn, med verkligt bra ljud. (Dynamik o.s.v.) Återkommer men lite mera intryck när jag fått hem skivan... |
Provar 'dämp-ringar'
2012.06.21 Provar 'dämp-ringar' på slutrören, kan inte påstå att jag hör någon stor skillnad med dämpringarna monterade. Med dämp-ringar monterade blir EL-34EH rören väldigt varma. Jämfört med andra rör bl.a. originalrören Shuguang EL34-B och TAD EL34-STR så har EL-34EH ganska lite glas-kropp, vilket borde innebära mindre yta som ska kyla röret.
Allt för hög temperatur på slutrören förkortar livslängden betydligt. Avslutar därmed 'dämp-rings' experimentet för denna gång, det blir 'ringar av' för våran del. Vi vill inte äventyra slutrörens livslängd, och ljudmässigt så låter dom förträffligt redan utan ringarna...

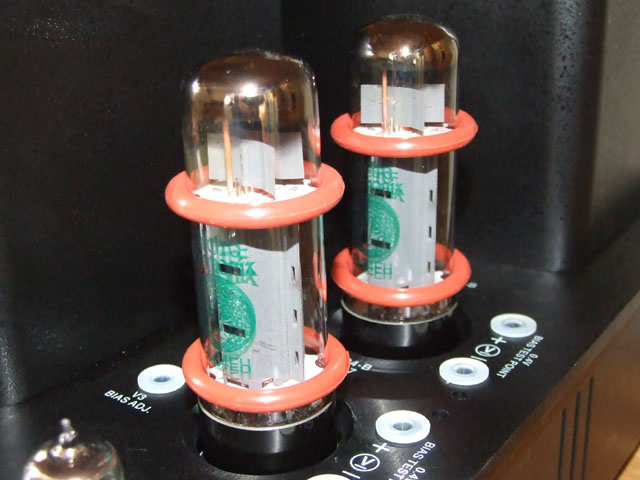

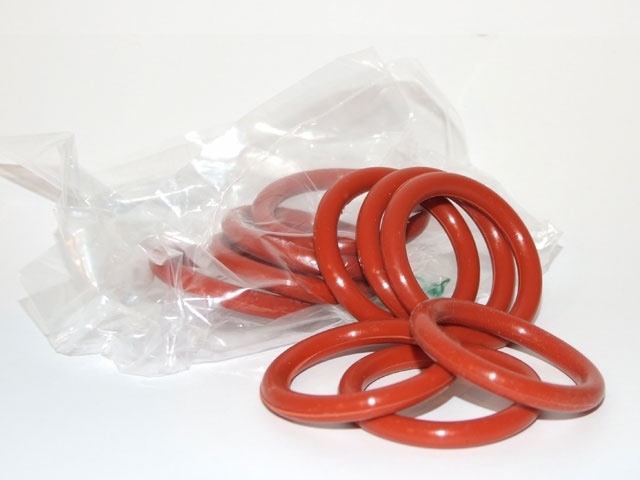

Slutrör med 'dämp-ringar' / Sats med 10st dämpringar
Tror i.o.f.s. att 'Dämp-ringar' kan tillföra lite på ljud kvaliten genom att dämpa resonanser i rören, på EL-34EH är det i praktiken inga problem med 'mikrofoni' (Interna resonanser) redan från början. På ett 'sämre' rör (T.ex. TAD EL34-STR) skulle i så fall dämp-ringarna ha större effekt, tror även att det är lämpligare att sätta på dämp-ringar på slutrör med större glas-kropp p.g.a. problem med kylningen. Tips: Lägg pengarna på bättre rör i stället för att köpa dämp-ringar.
Provar 6AK5 Drivrör
2012.06.21 Så är det midsommar! - Har provspelat med 'National Union' (NU) 6AK5 under kvällen och nu på morgonen. En första reflektion är att jag inte kan hör någon skillnad jämfört med original rören 6J1. Kan vara att mellanregistret har blivit lite klarare, mera detaljerat? - Måste prov lyssna mycket mera, byta tillbaka drivrören och jämföra ett par gånger. Ska även försöka att leta upp ett gäng ryska 'Reflector' NOS 6J1P rör för att prova / jämföra.
Har en omgång 'Rör-ringar' i silikon gummi som jag också ska prova a.s.a.p. Ringarna ska dämpa rörens interna resonanser, m.a.o. minska rörens 'mikrofoni' - Med detta så får vi nog avsluta provningen av YAQIN MS-34D förstärkaren.
2012.06.20 Fick nu även hem dom fyra 6AK5 'NOS' rören, provar med 2x2 BEG 6AK5 + 2x2 NYA EL34EH under kvällen.

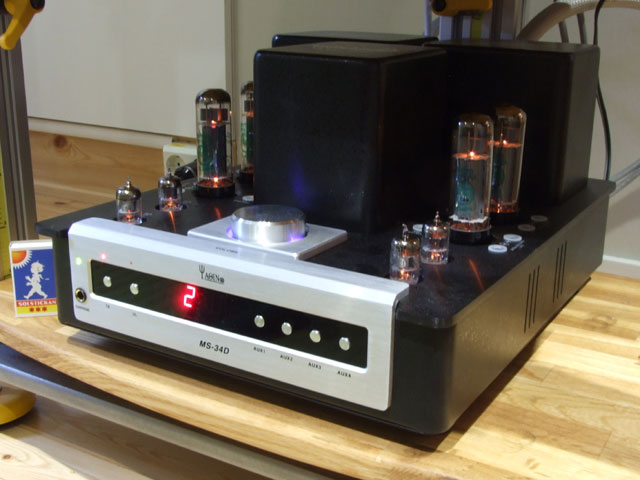

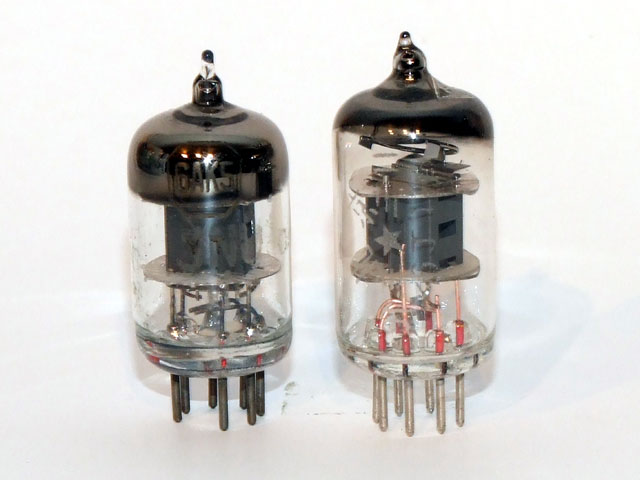

6AK5 vs. 6J1 / Förstärkaren med 2x2 BEG 6AK5 + 2x2 NYA EL34EH monterade
2012.06.19 Fick dom saknade 'Electro Harmonix EL34-EH' rören igår e.m. - Har provlyssnat lite under kvällen, jämfört med original rören är detta en klar förbättring.
 Gary Karr - Super Double-bass |
Gary Karr - Super Double-bass Vi kör nu med 'EL34-EH' (MP) i båda kanalerna. Justerade BIAS till 40mA/per rör. Provspelar med bl.a. 'Gary Karr - Super Double-bass' på Audio-CD. Med sin 'dubbel-bas' (Kontrabas) går Andy Karr lös på en rad 'klassiker' och får det mesta att vibrera. I mina öron så låter detta helt förträffligt. När man vill lyssna till detaljer i bas registret så är denna skiva ett bra val. Skivan har bra dynamik och den tekniska kvaliten är på topp. Då 'stämningen' på hela skivan lätt blir lite 'dyster' (P.g.a. tonläget) så kanske det inte är så bra att lyssna allt för mycket på den;-) |
2012.06.09 Nu provar vi lite mera 'Tube rooling' - Har ett gäng 'Electro Harmonix EL34-EH' på ingående för att ersätta TELEFUNKEN rören med, så blir det likadana rör i båda kanalerna. Vill även spara lite på TELEFUNKEN rören då dom fungerar väldigt bra och har blivit lite av 'referenser' för oss.
Att olika rör låter olika har jag haft helt klart för mig redan tidigare. När vi bytt ut originalrören 'Shuguang EL34-B' till TELEFUNKEN & EL34-EH fick vi en fantastisk förbättring, basgången är bland det bästa jag hört från en rörförstärkare, det ger lite mersmak och man vill genast prova lite mera 'Tube rooling' men denna gång i drivsteget.
|
Köpte just 4st 'National Union' (NU) 6AK5 NOS rör från säljaren 'vintedge61' på eBay.com - 6AK5 är eqvivalent med 6J1 och EF95, det fins massor med säljare av detta rör på eBay.com
AF Pentoden 6AK5 / 6J1 / EF95 är mycket vanligt förekommande i drivsteg och som fas inverterare (fasvändare). |

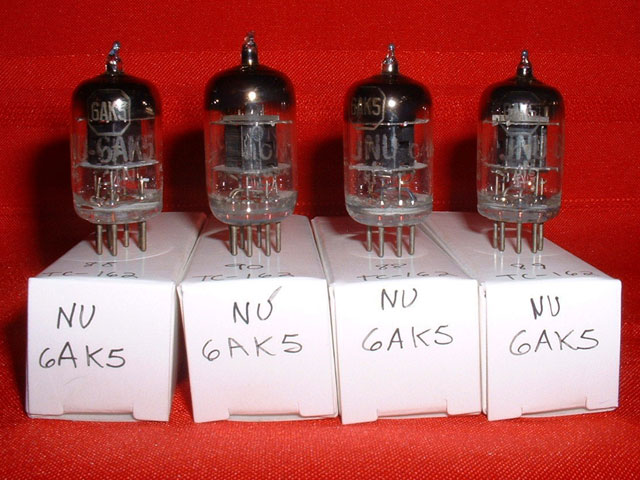

 4x 6AK5 / NOS rör |

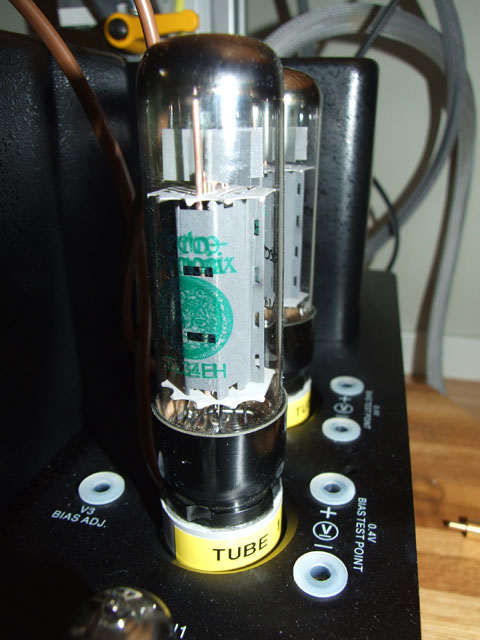

Provar EL-34EH (Electro Harmonix) Slutrör
2012.06.09 Går och väntar på nya rör, har beställt 4st nya 'Electro Harmonix EL34-EH' från Thomann.de[L2] - Men jag kan inte riktigt hålla mig, provar nu med två begagnade 'TELEFUNKEN' rör i ena kanalen och två 'Nästa' nya EL34-EH(MP) i den andra kanalen.

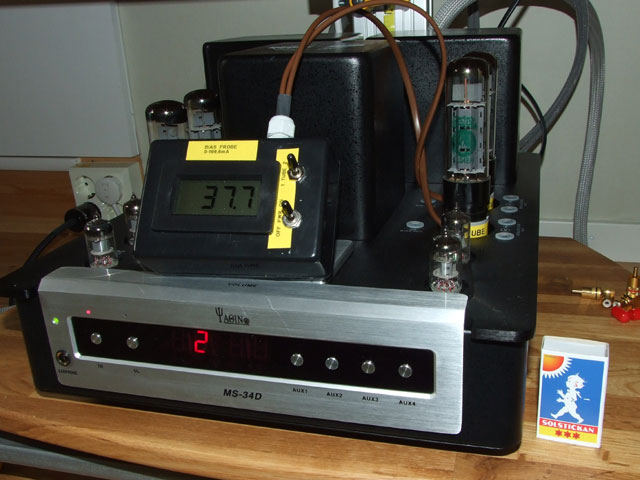

Justerar in BIAS med våran nybyggda 'DIY BIAS-Probe'
Har provat dessa rör tidigare, då i en 'Single-End' förstärkare så jag vet att dom fungerar och låter väldigt lika och väldigt bra. Satte i rören och justerade in BIAS, en kanal i taget.
Prov lyssnar under kvällen och resultatet är MYCKET bra, har lite svårt att förklara intrycket men gör ett försök, kör förstärkaren i 'TR' (Triod) läge, främst basen har förbättrats. Den är nu MYCKET tydlig, snabb och kontrollerad. Med original Shuguang EL34-B rören blev basen lätt lite 'Brumlig' och 'Fet', inget av detta finns nu kvar, tror att fenomenet kommer från inre resonanser i Shuguang EL34-B rören. Kan vara att TELEFUNKEN & EL34-EH är mekaniskt stabilare.

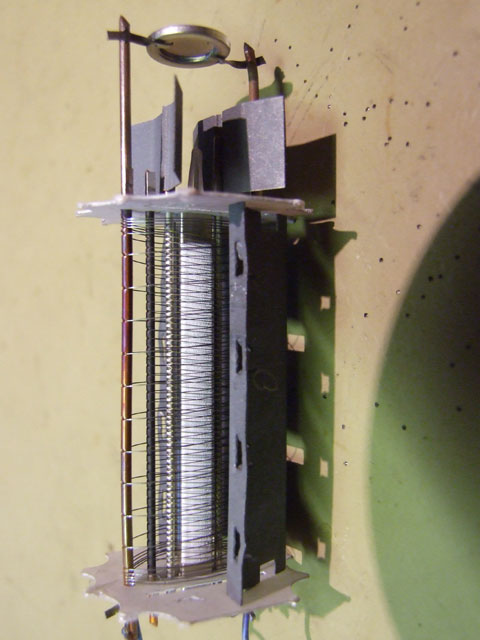

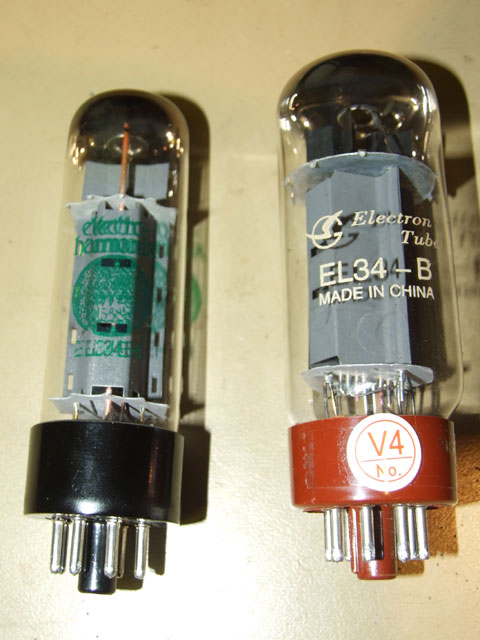

EL34-EH vs. Shuguang EL34-B / Trasigt EL34-EH 'slaktat'
Kollade lite på rören och kan notera följande: Shuguang EL34-B har större diameter, har större yta på anod elektroden (Den yttersta grå metall 'lådan' i röret), g1 kylvingarna är väldigt 'tunna', 'getter' plattan har bara ett stöd. Isolationsplattorna under anod plåten går inte ut mot rörets glashölje. När man 'knackar' lite lätt på röret så är klangen lägre i ton och uppskattas som mer än dubbelt så 'skallrigt' jämfört med TELEFUNKEN & EL34-EH.

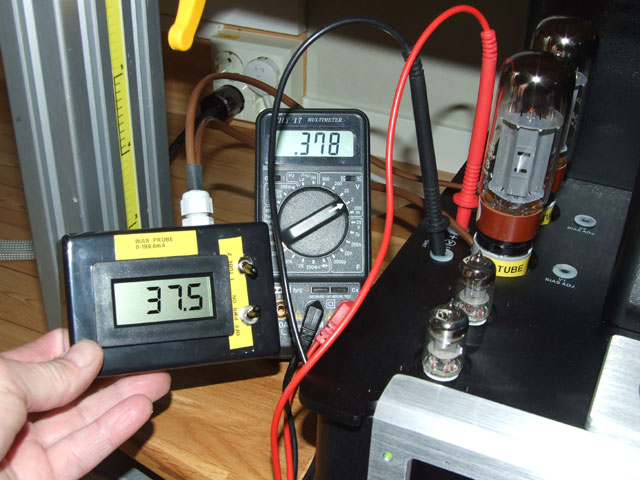

2012.06.04 Provkör våran nya 'DIY BIAS-probe' på 'YAQIN MS-34D' förstärkaren under kvällen, gör ingen BIAS-Justering denna gång. 'Referens' mäter BIAS-Proben genom att även mäta med universalinstrument i testpunkterna på samma rör.

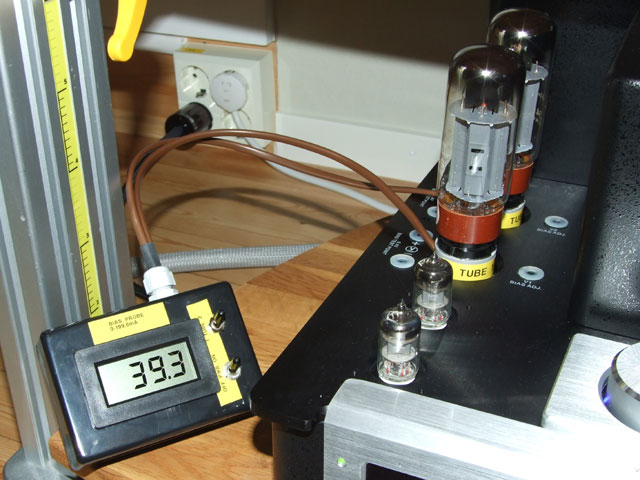

Testar nybyggd 'DIY BIAS-Probe'
2012.06.02 Har något problem med min RIAA preamp eller skivspelar pickupen? - Har fått ett irriterande 50Hz Brum som vi måste få bort. När vi nu kör den nya MS-34D förstärkaren i 'UL' läge så märker man av skivspelar brummet betydligt mer än i 'TR' läge, det borde innebära att det är ganska stor skillnad i förstärkning mellan dom båda lägena.
Noterar att förstärkaren alltid startar upp i 'UL' läge och med ingång '1' vald, oavsett hur den var inställd när den stängdes av, det är lite jobbigt. Ett tips är att man kopplar den signalkälla man lyssnar mest på till ingång '1'.
2012.05.31 Provspelat lite mera, har beställt 2x2 Electro Harmonix EL34-EH rör från Thomann.de[L2] - Har även tagit lite mera bilder och gjort ett bild 'galleri' det ligger nu -->Här!
2012.05.30 Spelade in en första demo film, den ligger nu -->Här! (22Mb .wmv fil)
Provade även att lyssna via hörlursutgången. Enl. manualen ska den fungera bra med 32ohm last, våra 'Sennheiser HD-598' lurar har impedansen 32ohm och känslighet på 112dB. Hörlursutgången är väldigt 'tyst' när ingen signal ligger på, hör inget brus / brum o.s.v. - När vi kollade internt så verkar det som om hörlurarna kopplas in efter rör 2 i förförstärkaren (Lite osäker på detta, kollar mera...) - Högtalarna hopplas ur när hörlurarna kopplas in i uttaget på fronten.
ms34d_demo1.wmv
2012.05.29 22:38:00 Har kollat lite närmare på förstärkaren under e.m. kväll, i all information man kan hitta ute på nätet så har i.a.f. jag missat att förstå vilken REJÄL metall klump detta är! - 24Kg är faktiskt väldigt tungt och med en 'klassisk' ask tändstickor som storleks referens så kanske proportionerna på förstärkaren framgår lite tydligare. Har även provspelat lite mera, justerat in BIAS lite bättre och tagit lite bilder i kväll.
Kontrollerar och justerar in BIAS på slutrören, i manualen står det inget om förfarande eller något annat nyttigt om detta, så det är bara att lita på sina egna gammla kunskaper. Vid rörhållarna står det i.a.f. 0,4V - Av detta kan man förstå att man ska mäta över testpunkterna vid sidan av respektive rör och justera så att värdet är så nära 0,4V som möjligt.
Alla mätningar och själva justeringen görs efter att rören har värmts upp ett bra tag och utan insignal. Uppvärmningen ger jämnare och stabilare mätvärden, det vi ska justera in är rör parens vilo läge (Vilo-Ström) - Detta görs för att rörens noll-läge ska ligga på en sådan nivå så att utsignalen inte bottnar eller slår i 'taket' när vi senare påför insignal för att lyssna på våran favoritmusik.
Testpunkter (Mäthålen) och hålet för justering är väl isolerade så att det inte kan bli korts- slutning om metall kommer mot schassi, vi är ändå väldigt försiktiga vid mätning och in justering. (Vi fick lära oss att stoppa ena handen i byks fickan vid dessa tillfällen, det är väldigt klokt!)

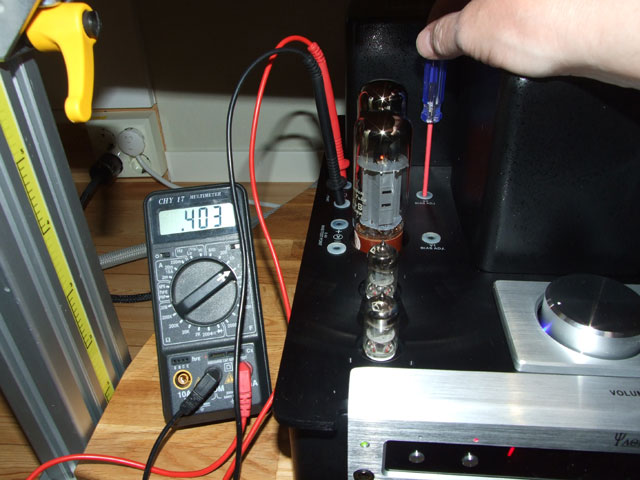

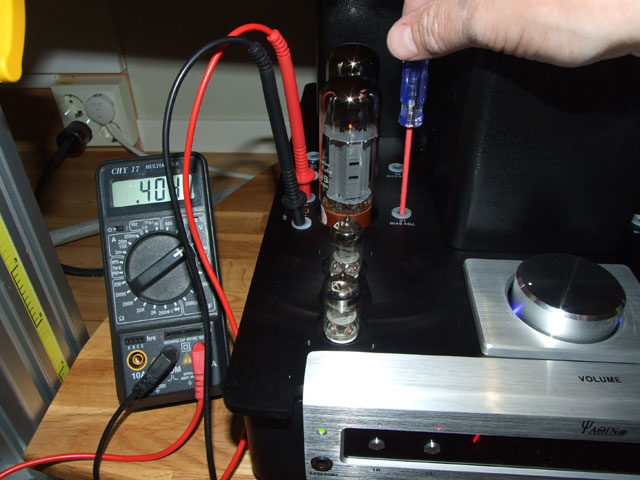

Justerar in BIAS på slutrören
Började med att kontroll mäta alla rör, värdena varierar mellan 0,423 och 0,465 - I praktiken har detta inte så stor betydelse men det är bra om dom minsta variationerna mellan rören är på samma rör-par, inga problem med t.ex. 0,423/0,426 på ett par och 0,462/0,465 på det andra paret. Justerar nu in BIAS med den medföljande TORX mejseln så att värdena nu varierar mellan 0,403 och 0,405 på alla rör.
Vad vi i praktiken mäter för att justera in BIAS är ett spänningsfall över en 10ohm resistor som sitter kopplad mellan katod och jord, i detta fallet innebär det att vi har justerat galler förspänningen på g1 så att vi har 0,4/10 = 40mA viloström över respektive rör. (Viloström för EL34 är normalt mellan 20-45mA)
Ljudet / Funktion
Har nu provat förstärkaren några dagar. Den är väldigt lätt att använda, inte mera komplicerad än vilken enklare förstärkare som helst faktiskt. Att den använder elektronrör är i praktiken den enda skillnaden, det gör att man måste 'Tänka till' lite. Det tar ca 20-30 sekunder från tillslag innan man kan börja använda förstärkaren, rören måste helt enkelt värmas upp, sedan är det bara att lyssna på.
Vi har hittat några mindre design missar bl.a. så återgår förstärkaren alltid till 'UL' läge när den stängs av. Man kan inte heller starta upp / stänga av med fjärrkontrollen.
Ljudmässigt levererar förstärkaren bra, den är rellativt effektstark och upplevs väldigt följsam (Dynamisk), högtalar lasten bör ligga mot 8ohm eller lite däröver om det är möjligt. Högtalarna ska även vara lättdrivna med känslighet helst över 90dB
Dom fyra medlevererade 'Shuguang EL34-B' slutrören ska enl. uppgift kunna leva i närmare 2000 timmar, det är väääldigt mycket lyssnande. Ljudbilden som slutrören levererar är i mina öron något för mörk, basen och lägre delan av mellanregistret är lite för framträdande. Låter väldigt likt TAD rören vi provat tidigare i våran Single-END förstärkare. Längre fram kommer vi att testa lite 'Tube-Rolling' och prova med bl.a. 'Electro Harmonix EL34-EH' som är en personlig favorit.
2012.06.07 Har just avslutat ett 'lyssnings-pass' med förstärkaren, lyssnar på bl.a Sofia Zelmani 'In The Rain' - Saknar 'Single-End' ljudet lite, det var mera 'organiskt' och vänligare, med sång-röster och gitarr funkade det förträffligt. Med MS-34D förstärkaren i 'TR' läge låter hela registret 'Mera' men det gör även att sång-röster inte låter lika 'utmejslat' och tydligt. Vet inte vad som är bättre, jag upplever i.a.f. att lite av närvaron går förlorad.
Måste komma till skott med Electro Harmonix rören, tror att det blir ett lyft, hoppas mycket på dom. Återkommer med mera intryck a.s.a.p.
 Sophia Zelmani - I'm the rain |
Sophia Zelmani - I'm the rain Det här är i mitt tycke en väldigt bra produktion. Singer/Songwriter Sophia Zelmani tillsammans med producent/gitarist Lars Halapi fyller skivan med massor av närvaro och stämning, naturligtvis så är inte alla låtar lika 'gripande'. I låten 'You Can Always Long For May' får i.a.f. jag lite gåshud av Lars Halapi's gitarr. Den tekniska kvaliten är på topp med mycket fin dynamik, skivan tål säkert att lyssnas på jätte mycket, där fins så mycket att upptäcka av nyanser och detaljer. |
 Shelby Lynne - Just a little lovin' |
Shelby Lynne - Just a little lovin' Ännu en 'ny' favorit, med närvaro och känsla i rösten sjunger Shelby Lynne mest eget material men har även tagit med några riktigt bra cover versioner. På tidigare och senare skivor är sången kanske lite råare, här är det lite 'softare' framtoning som gäller. Skivan Just a little lovin' släpptes 2008. Den tekniska kvaliten är kanske lite ojämn från låt till låt, men det fins några riktiga guldkorn här. Även denna skivan tål säkert att lyssnas på en hel del. |
 The Notting Hillbillies - Missing |
The Notting Hillbillies - Missing På vinyl-svarven snurrar bl.a. The Notting Hillbillies - 'Missing'. I mina öron något av det bästa som gjorts på vinyl på senare tid. Har allt en vinyl skiva ska ha! Skivan har blivit lite av en 'lokal' referens, köpte mitt ex. på Tradera.se för drygt en hundring, skivan är i mycket bra skick men är antagligen snart upp nött! Pink Floyd samlingen på vinyl växer ständigt, inte mycket som saknas nu. Naturligtvis snurrar även dom flitigt på spelaren, även A&F snurrar på med oförminskad kraft och dynamik, inhandlade LTS CD specialutgåva av 'Med Rymden i Blodet' för att jämföra med vinyl 'orginalet' från 1982. |
När vi lyssnar och jämför använder vi samma material (Samma skivor), för att skapa oss en uppfattning om hur ljudet förändras. Över tiden har det blivit en liten 'samling' med favoriter, Vi använder även olika testskivor som referensmaterial, när vi försöker att förbättre vår ljud anläggningar. Har nu lagt upp en sida där vi har sammanställt våra 'Favoriter' -->Här!
Beskrivning
'YAQIN MS-34D' är en s.k. integrerad förstärkare med försteg och slutsteg i samma schassi. Båda förstärkar stegen är helt rör bestyckade. I försteget sitter 2st 6J1¹ per kanal, det är en kinesisk tillverkad pentod - Det första röret är antagligen förförstärkaren och det andra röret fasvändare för att driva dom Push-Pull kopplade slutrören.
Den motoriserade volym kontrollen med den LED belysta massiva aluminium ratten ger ett rejält lyxigt intryck, motorn och går mjukt och exakt (men inte så tyst). Man kan styra den motoriserade volym ratten och välja mellan dom fyra ingångarna direkt på frontpanelen eller med fjärrkontrollen.
Anm¹ Den kinesiska 6J1 (6J1P) pentoden kan ersättas av en rad eqvivalenter, har bl.a. kollat på 6AK5W (EF95/5654) och ryska 6Ж1П-EB(6Z1P-EV)

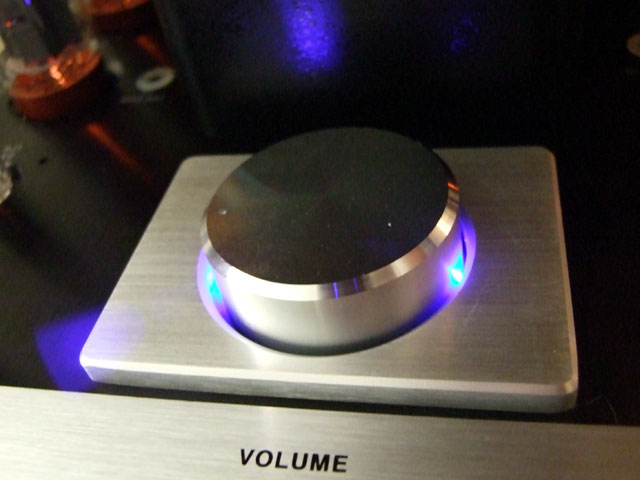

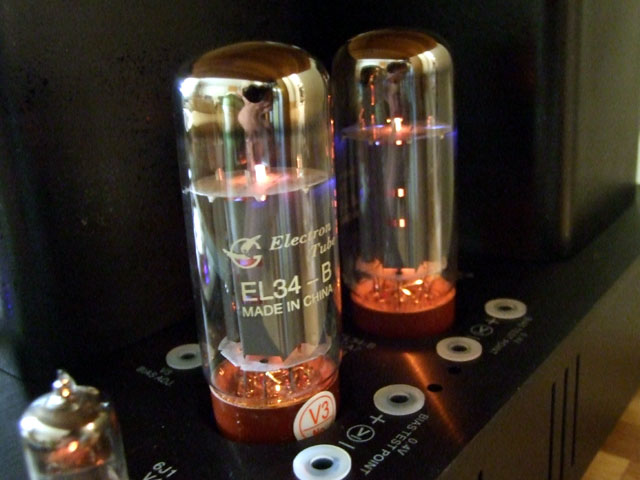

Motoriserad volym kontroll / Slutrör i närbild
Även slutrören, 2st 'Shuguang EL34-B' per kanal är tillverkade i Kina. Pentod röret EL34 är ett mycket vanligt förekommande i allt från Gitarr förstärkare till High-End utrustning.
Slutrören är kopplade med katod till jord (Common catode) och signalen tas ut över anod via utgångs transformatorn. Rören är kopplade som 'Push-Pull' par med ett rör i var sin 'ände' av utgångs transformatorns primär lindning.
Med dom två knapparna 'UL' och 'TR' på fronten, väljer man hur slutrören skall kopplas, i 'UL' (Ultra Linear) läge är rören kopplade i pentod koppling med kraftig positiv förspänning på G2 (Screen grid) och med 40-50% signal återkoppling från en tap på utgångs transformatorn. I 'TR' läge är slutrören kopplade i triod koppling med G2 kopplad till anod via ca 100ohm motstånd. (Triod = tre elektroder, A+G2=1, K+G3=1 och G1=1 = tre 'aktiva' elektroder)

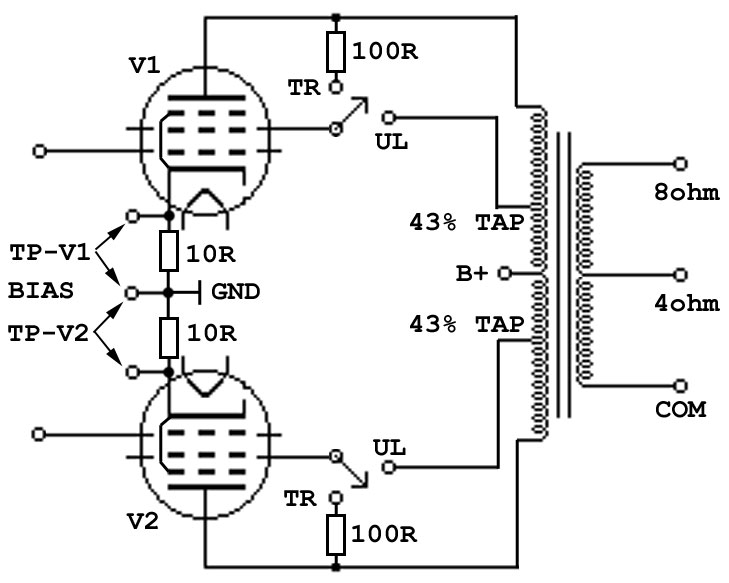

Princip skiss, BIAS mät punkter och omkoppling UL/TR
I 'Ultra linear' läge ger dessa hela 42W per kanal vid 2,5% distortion. Slutsteget kan även köras i 'Triod' kopplat läge och lämnar då ungefär hälften per kanal.
(UL läge = 31W vid 0,5% distortion, TR läge = 18W vid 0,5% distortion)
Slutrören är med största säkerhet INTE matchade par, BIAS förspänningen har justerats in på fabrik, rören har där efter tagits ur och märkts upp för att kunna sättas tillbaka på rätt plats så att balanseringen i Puch-Pull paren kan behållas. Det borde inte vara någon större risk att köra med dom inställningar som gjorts från fabrik men vi kommer ändå att kontrollera och justera in BIAS a.s.a.p.

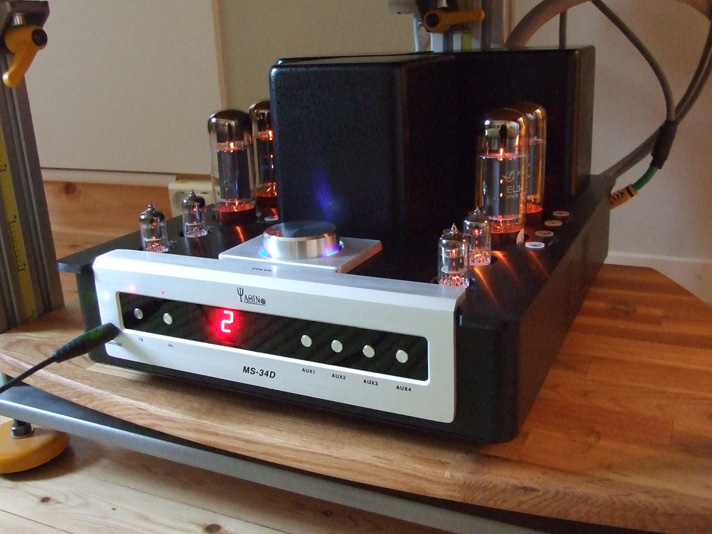

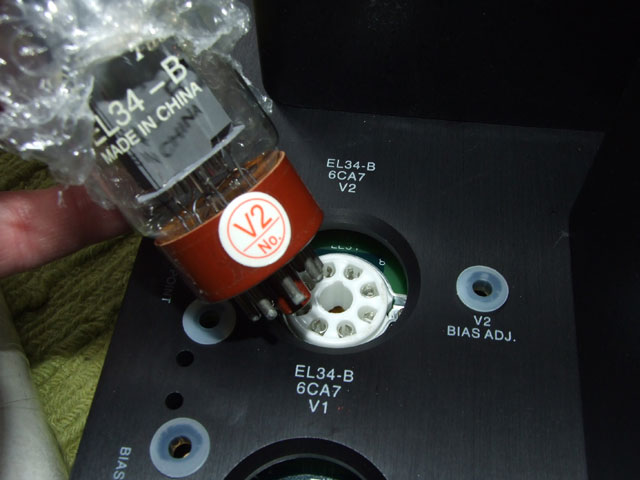

Montering av slutrör / Förstärkaren igång
Förstärkaren är 'CE' märkt och levereras med fjärrkontroll i massiv aluminium, strömkabel, en enkel manual och en skruvmejsel som ska användas för att justera BIAS förspänningen på slutrören.

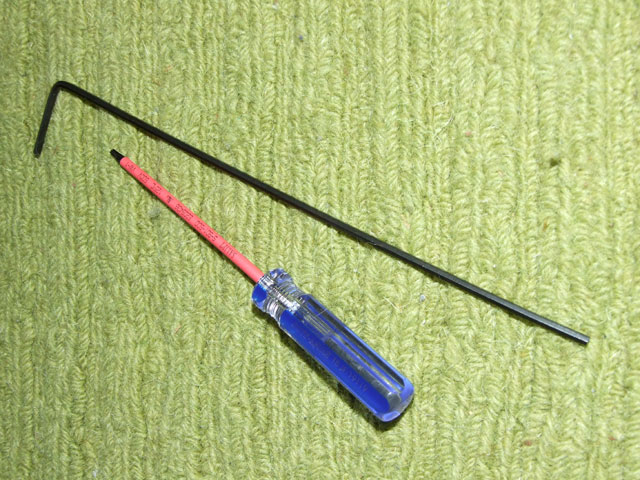

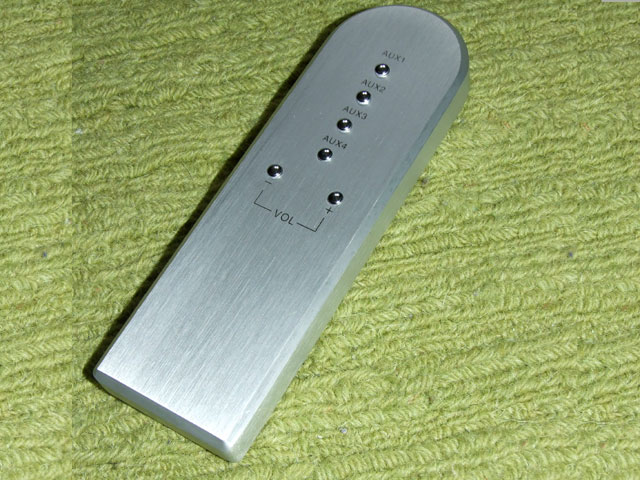

Fjärrkontroll / Verktyg
Val av ingång, 1-4 kan även göras via fjärkontrollen eller med knapparna på fronten, vald ingång indikeras med en röd LED siffra. Alla ingångar har 300mV känslighet (LINE) - RIAA ingång för skivspelare saknas!
Förstärkaren ger ett VÄLDIGT gediget intryck, med rejäl tyngd och stor pressision i tillverkning av mekaniska delar. Alla ytor verkar att vara mycket väl bearbetade och ytbehandlade, topp och front på förstärkaren är gjorda i minst 5mm tjock maskinberabetad aluminium som borstats och eloxerats. Bakstycke, bottenplåt och transformator kåporna är i lackerade med 'frostig' matt svart färg. (Pulverlack)

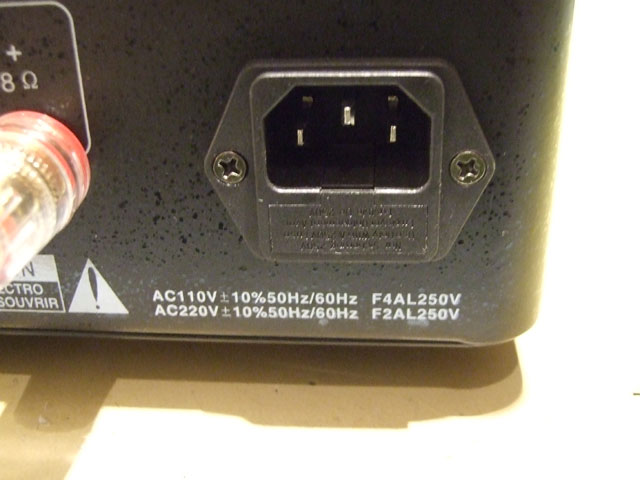

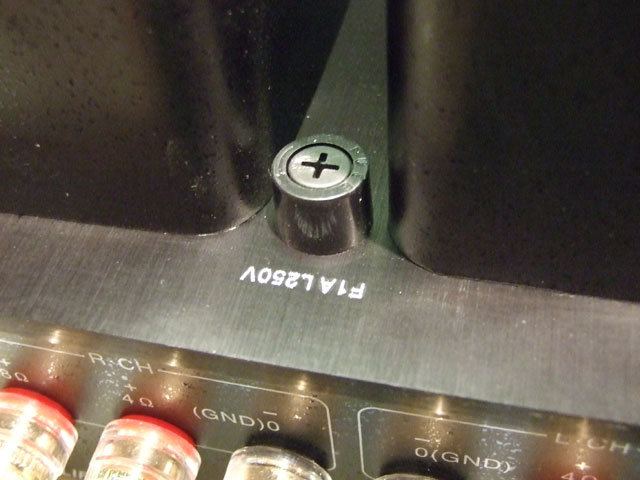

Säkringar
Hittar bara två säkringar på hela förstärkaren, den ena sitter på el anslutningen (Transformatorns primärsida) den andra sitter mellan utgångs transformatorerna, har inte kunnat utröna hur denna är inkopplad. (Står inget i manualen) - Den borde sitta på sekundärsidans anod lindning. Sekundärsidans glödlindning saknar oftast säkring eftersom en trasig glödtråd i ett rör liksom 'säkrar' sig själv, när det blir något fel på en glödtråd så brinner den av.

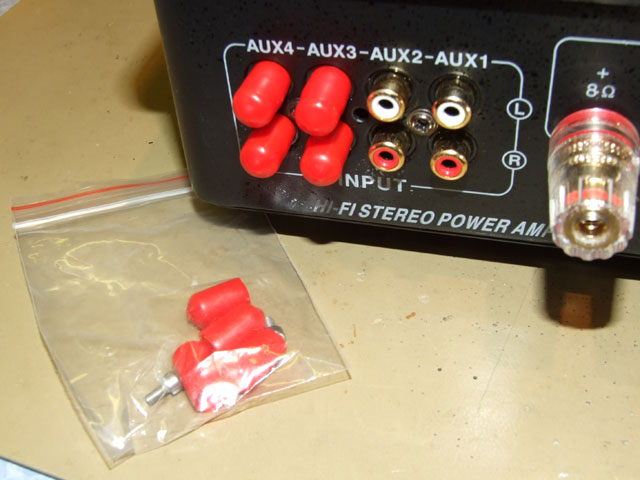

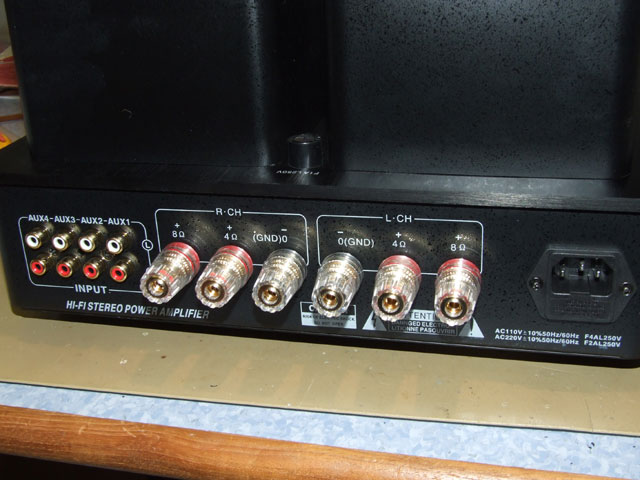

IN / UT gångar
På bak panelen sitter dom fyra LINE ingångarna - Ingångarna är uppmärkta AUX1-4, tyvärr har förstärkaren ingen RIAA ingång. Det följer med fyra par röda plast 'pluppar' så att man kan skydda dom ingångar som inte används. Fick problem med mina egentillverkade signalkablar - RCA kontakterna på förstärkaren sitter lite för tätt, våra kontakter har s.k. chuck-låsning med en diameter på närmare 14mm, det är absolut max vad som går att använda, absolut inget avstånd kvar mellan kontakterna.
Högtalar terminalerna är däremot mycket väl tilltagna och sväljer lätt minst 4mm (Diameter) i hålet för skruvterminalen, det går naturligtvis även att använda vanliga banankontakter.

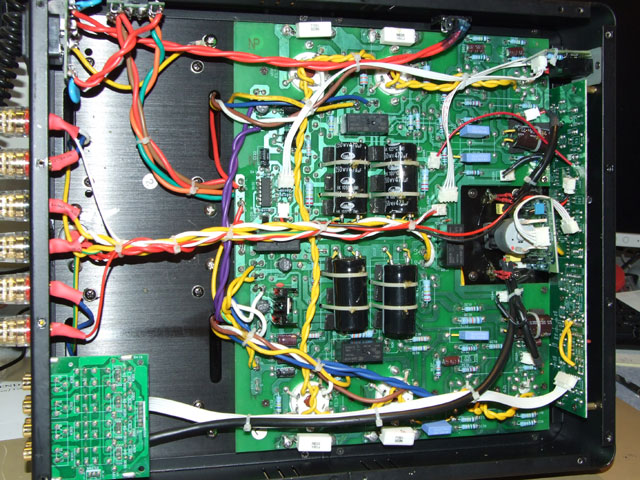

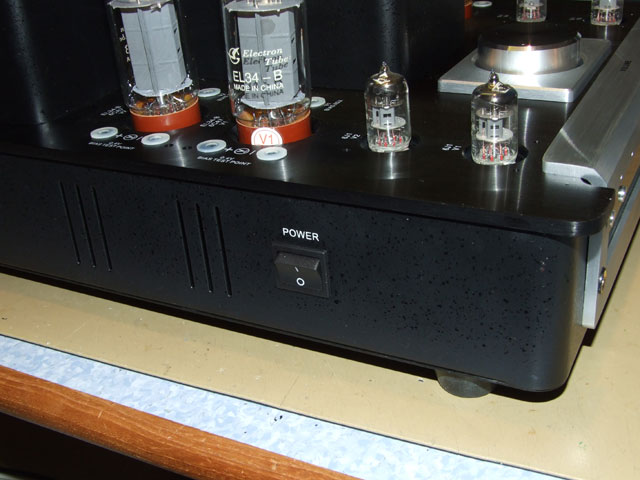

Strömbrytare / Invändigt
Strömbrytaren är placerad på förstärkarens vänstra sida, vid tillslag startar förstärkaren i standby (Anod spänning frånslagen) efter ca 20 sekunders fördröjning hör man ett relä slå till och förstärkaren är klar att användas. Ingen motsvarande skyddsfunktion fins vid avstängning. Det går inte heller att styra Till / Frånslag med fjärrkontrollen.
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'YAQIN MS-34D'
=====================================================================
Input Power ............................ 110V / 240V
Output Power ................... UL Mode 42W+42W @ 2,5% distortion
TR Mode 26W+26W @ 2,5% distortion
UL Mode 31W+31W @ 0,5% distortion
TR Mode 18W+18W @ 0,5% distortion
Valve / Tubes .......................... EL34B x 4 / 6J1 x 4
Frequency .............................. 16Hz-35kHz(±2dB)
Signal/Noise Ratio ..................... =80dB (A weight)
Harmonic Distortion .................... =2.5% (MAX)
Inputs signal level .................... =300mv(1KHZ)
Earphone Output ........................ 32 ohms Recommended
Load impedance ......................... 8ohm or 4ohm
Input Jack ............................. 4 groups
Colour ................................. Silver and Black Body
Dimensions ............................. 210mm x 310mm x 375mm (H x L x D)
Weight ................................. 24kg
=====================================================================
Packing Includes All Tubes, 1.5m Power Cord, Remote Control & Hex Key
|
Köp / Transport / Embalage m.m.
Rörförstärkaren 'YAQIN MS-34D' är tillverkad i Kina och säljs från export företag i bl.a. Hong-Kong. Detta exemplar är inhandlat 2012.05.23
Säljaren tog några bilder på paket / fraktsedel / adresslapp före det skickades med tjänsten 'UPS SAVER' som är flyg frakt, dörr till dörr på 6 arbets dagar (office days) - I tabellen längst ner i detta stycke ser man hur adresslappen har scannats på vägen och man kan följa paketet hela vägen. HELT FANTASTISK SERVICE!!!
Adresslapp / Paketet packat och klart att skicka från säljaren i Hong-Kong
2012.05.23 Beställde en 'YAQIN MS-34D' integrerad RÖR-Förstärkare (PayPal Sale date: May 23, 2012 05:02:57) från säljaren 'TubeSteinStore' - Har tidigare inhandlat bl.a. RIAA-Förstärkare från denna säljare utan problem.
2012.05.29 11:45:00 Paket med förstärkare avlämnad på våran bro trapp, från köp: May 23, 2012 08:02:57 PDT (Pacific Daylight Time, 17:02 lokal tid) till leverans har det gått totalt 5 dagar och 19 timmar. HELT OTROLIGT!

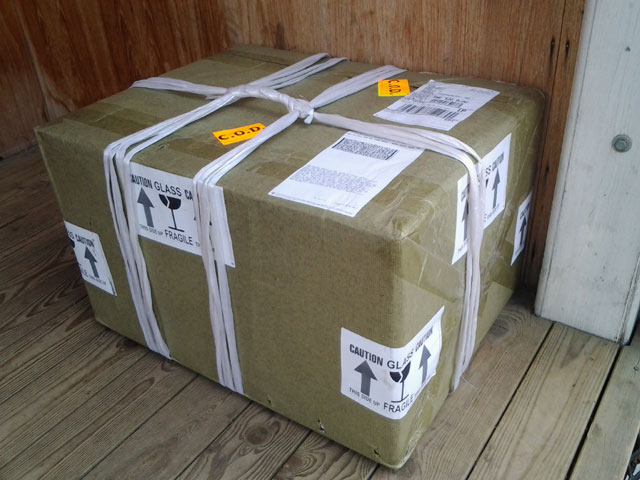

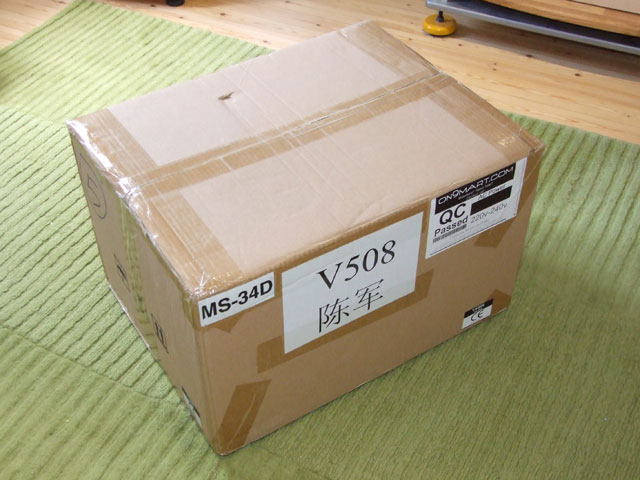

Paketet på våran bro trapp / Yttre Omslags papper och pack band avtaget
Packar upp förstärkaren på min lunch rast, lite dåligt med tid men hinner kontrollera att allt är med och oskadat. Ovanpå pack materialet ligger fjärrkontroll, manual, nätström kabel och två verktyg.

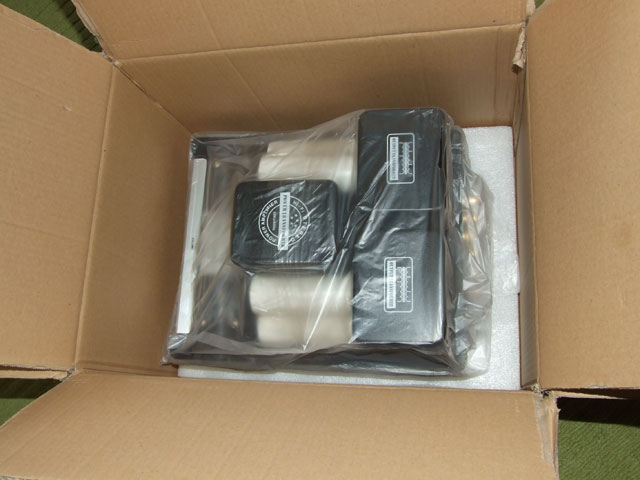

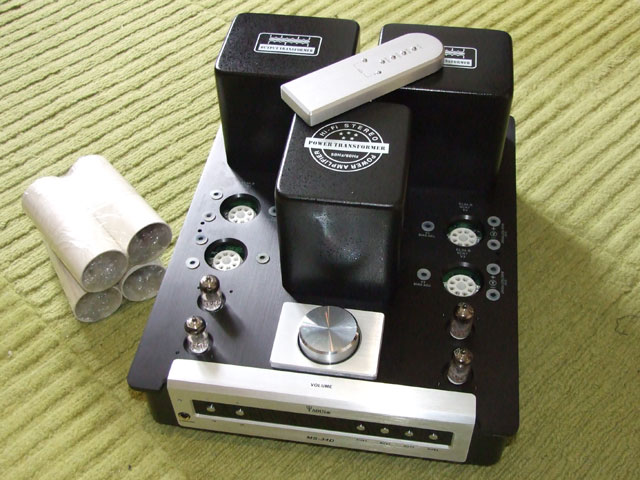

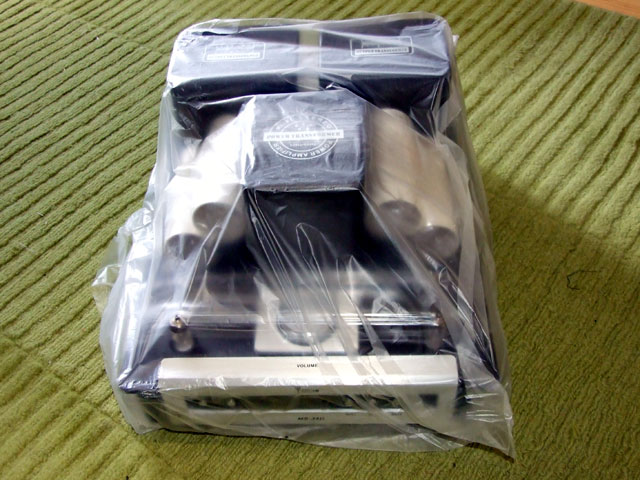

Öppnar och packar upp / Allt mycket väl packat!
Slutrören ligger på förstärkaren, packade i bubbelplast med ett plaströr utanpå, rören är uppmärkta för att hamna i rätt sockel. Drivrören är monterade i sina rör socklar redan på fabrik och är 'fastspända' med sträck plast folie för att inte lossna / skadas under transport.
Slutrören inslagna i bubbel plast i plast rullar ovanpå förstärkaren
2012.05.29 Förstärkaren fortfarande på väg, fick ett mail från Skellefteå lastbilsstation med anmodan om betalning av införsel moms och inrikes frakt, innan packetet kan skickas vidare. (Betalning utförd) - Det ligger nu hos UPS i Järfälla sedan 2012-05-28 07:35:00 - Noterar att paketet inte har rört sig mindre (Långsammare) än det gör just nu. Det har legat stilla i närmare 17 timmar nu... (NU = 2012-05-29 00:20:00)
IMPORT SCAN 2012-05-28, 07:35:00, JARFALLA DESTINATION SCAN 2012-05-28, 07:35:00, JARFALLA DESTINATION SCAN 2012-05-28, 05:29:00, JARFALLA ARRIVAL SCAN 2012-05-28, 05:15:00, JARFALLA DEPARTURE SCAN 2012-05-28, 05:10:00, STOCKHOLM-ARLANDA UPDATED DEPARTURE 2012-05-28, 05:10:00, STOCKHOLM-ARLANDA ARRIVAL SCAN 2012-05-28, 03:51:00, STOCKHOLM-ARLANDA | DEPARTURE SCAN 2012-05-28, 01:51:00, KOELN (COLOGNE) LOCATION SCAN 2012-05-27, 19:46:00, KOELN (COLOGNE) DEPARTURE SCAN 2012-05-27, 12:22:00, DUBAI ARRIVAL SCAN 2012-05-27, 07:00:00, DUBAI DEPARTURE SCAN 2012-05-27, 03:25:00, CHEK LAP KOK LOCATION SCAN 2012-05-26, 01:34:00, CHEK LAP KOK EXPORT SCAN 2012-05-26, 01:34:00, CHEK LAP KOK ORIGIN SCAN 2012-05-26, 01:29:00, CHEK LAP KOK |
