2012.03.03 Har byggt en BIAS-Prob för att justera BIAS på push-Pull rör-slutsteg. Testar att köra BIAS-Proben ihop med våran rörprovare 'PR 45' - Om jag förstår det hela rätt så kan vi nu avläsa strömmen över röret i 'realtid' vid Emissionsmätning. Läs mera om BIAS-Proben -->Här!

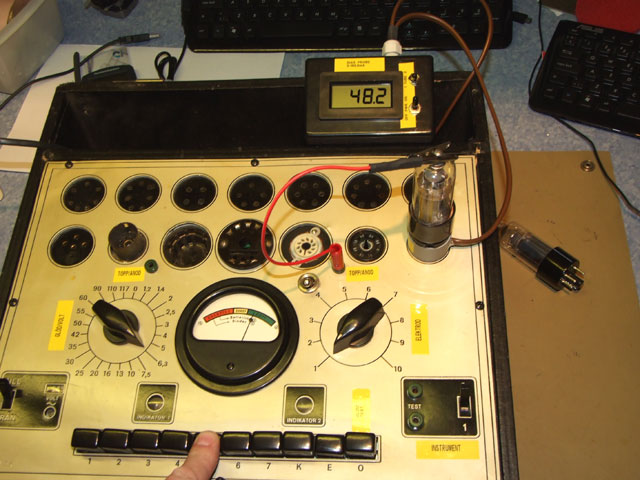

Kör Emissionsmätning med BIAS proben inkopplad i våran rörprovare.
2012-05-11 Sjuk med förkylning idag, stannar hemma och har lite tråkigt, passar på att spela in en lite 'demo' film med 'PR 45' rörprovaren. Lite hes i rösten och 'snörvlar' lite, men hoppas ändå att det mesta har kommit med.

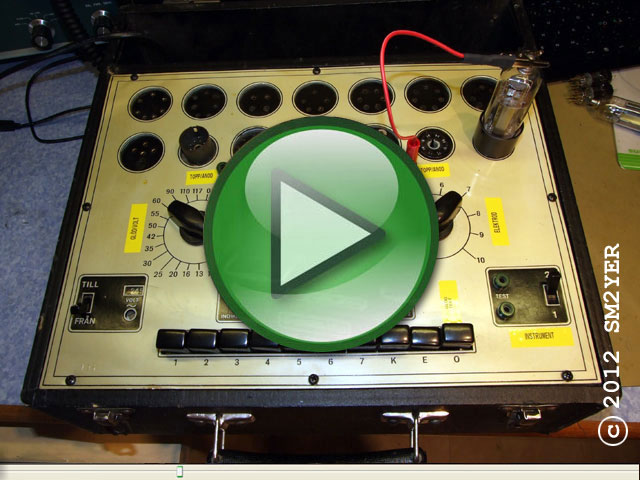

 RÖRPROVARE 'PR 45' DEMO-Film |
 Instrument modifiering |

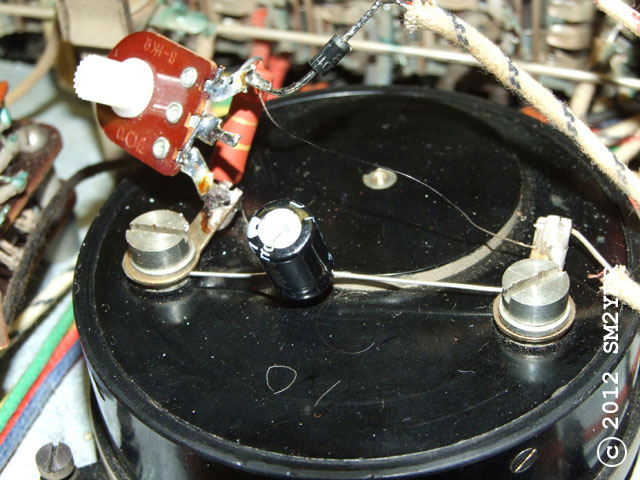

Gör även en liten modifiering för att få lite 'lugnare' instrument utslag.

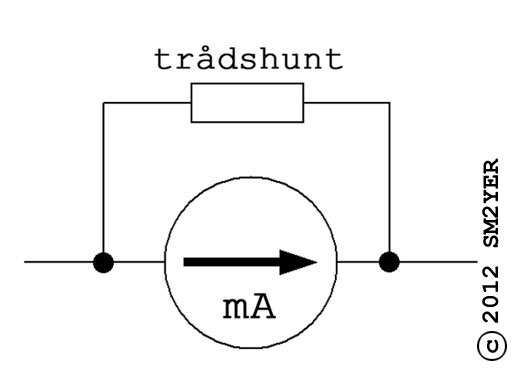

 Instrumentkrets före modifiering Instrumentet är ett vridspole instrument, ampermeter (Ström instrument) med 10mA för fullt utslag. |

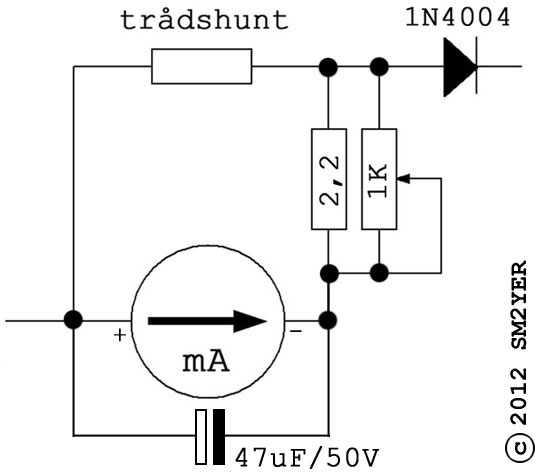

 Instrumentkrets efter modifiering |
Spelade in en andra DEMO film med rörprovaren, nu med modifierad instrument krets, filmen ligger -->Här!
RÖRPROVARE TYP PR45
Har 'lång-lånat' en gammal rörprovare (Tack till Sture Persson, Överkalix Radio & TV)
Rörprovaren är tillverkad ca: 1945/46. (66år sedan!) - Har kollat runt på internet och kan bara hitta två referens om denna. Den ena är ett inlägg i samlings databasen på Göteborgs stadsmuseum[R1], den rörprovare PR45 som dom har är tillverkad 1945 och har tillverknings nummer 166.

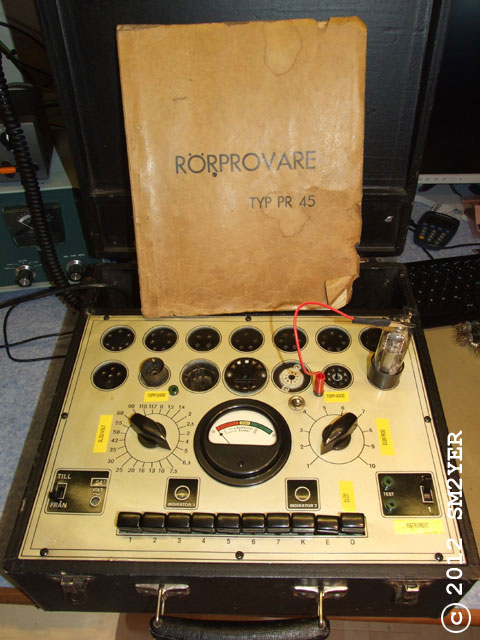

 Rörprovaren uppkopplad och start klar |

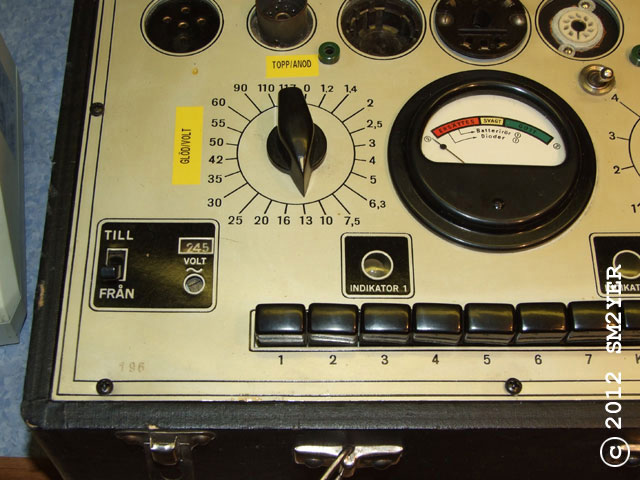

Detta exemplar har tillverknings nummer 196, och borde då ligga ganska nära i tillverkningsår. Den rörprovare som finns i Göteborg lämnades in till museisamlingarna 1973, vårat exemplar är fortfarande i 'tjänst'.

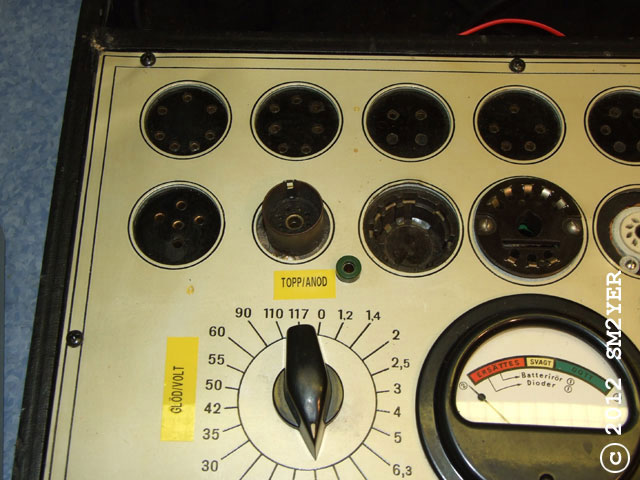

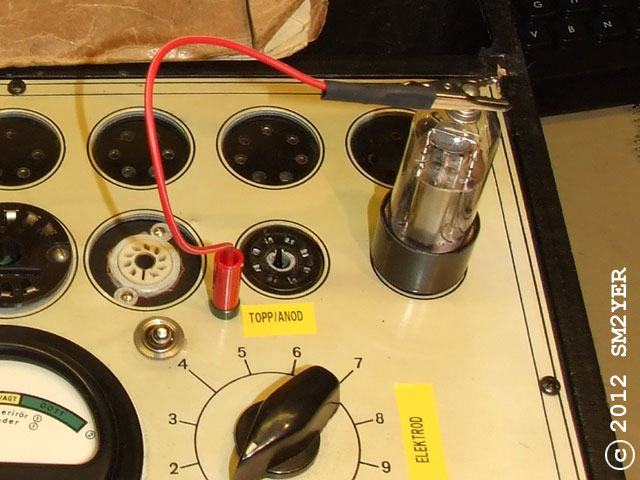

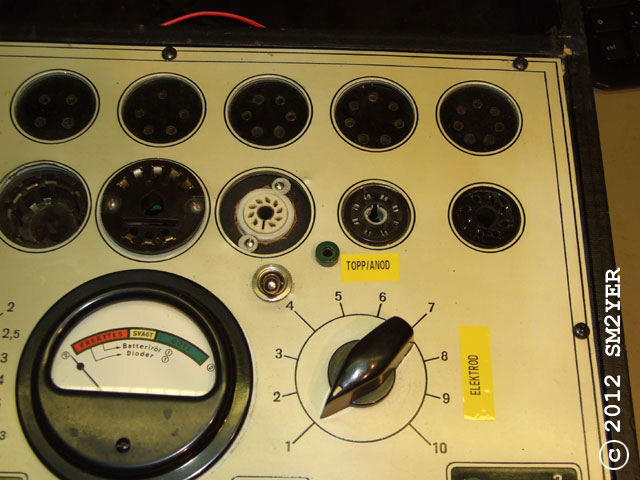

På bilden till vänster är rörprovaren uppkopplad för att prova en rysk 'Beam Power Pentode' som heter 6П31C/6P31S (Eqvivalent till EL36) Rörprovaren är invändigt i mycket gott skick, har 'kompletterat' med lite förklarande gula märklappar för att förenkla användningen. Har även scannat in rörprovarens original Instruktionsbok[R3] Denna typ av rörprovare är inte helt 'idealisk' då man bl.a. använder transformerad växelström (50Hz) för emissionsprovningen, detta kan skada känsliga rör. Vi kommer därför att använda rörprovaren främst för att kontrollera anslutningar och kortsslutning mellan elektroder i rören. |
Ett annat problem med rörprovaren är att ALLA rör som används idag i praktiken inte fanns när rörprovaren tillverkades. (Nåja! Det kan ju ändå inte vara rörprovarens fel...)
M.a.o. kan man i utgångsläget förutsätta att man inte kan hitta något användbart om inställningar för modernare rörtyper i rörprovarens manual, som i övrigt är mycket informativ.
Högerklicka, välj 'visa bild' för större bilder
Högerklicka, välj 'visa bild' för större bilder
Har med lite 'detektiv' arbete ändå klurat ut hur man gör för att använda rörprovaren med nyare/andra rörtyper än dom som finns med i manualen.
Det enklaste sättet är att hitta rör med liknade/samma inkoppling på rörsockel, t.ex. kan inställningar för 6L6 som finns med i manualen även användas för 5881 / EL34 / EL36 / KT66 / KT88 / KT 100 / 6П31C / 6P31S o.s.v.
När man väl hittat inställningarna så är provningen enkel. Förfarandet framgår av instruktionen nedan punkt 1 -- 7 (Emissionsmätning gör vi inte med denna rörprovare)
RÖRPROVARE TYP PR 45
=====================================================================
Provnings förfarande
1. Nätströmbryteren i läge ”FRÅN”.
2. Röret isättes i avsedd hållare.
3. Med hjälp av tabellen inställes
a. glödtrådspänningen
b. läget av instrumentomkopplaren (”1” eller ”2”)
c. läget av elektrodomkopplaren (1 – 10)
4. Nätströmbrytaren ställes i läge ”TILL”.
5. Nedtryck knapp ”0”. Om glödtråden är hel, skall ”INDIKATOR 2” lysa.
6. Nedtryck var för sig de i kolumnen ”Provning” angivna knapparna.
Om tilledningarna till elektroderna äro hela, skall ”INDIKATOR 2” lysa.
7. Kortslutningsprovning. Nedtryck knapp ”K”. (Indirekt upphettad katod)
Vid kortslutning mellan glödtråd och katod lyser ”INDIKATOR 2” hela tiden.
I sådant fall avbrytes provningen. Förefinnes kortslutning mellan två
elektroder lyser ”INDIKATOR 1” vid nedtryckning av motsvarande knapp.
Provningen kan företas i såväl varmt som kallt tillstånd hos katoden.
8. Emissionsmätning sker genom att nedtrycka knapp ”E”.
(Knapp ”K” återgår då automatiskt) samt den knapp som anges av den
understrukna siffran i kolumnen ”Provning”. Om emissionen är god slår
visaren upp till det gröna fältet på skalan. Det gula fältet anger att
emissionen visserligen är dålig, men röret torde dock i många fall annu
vara användbart.
Rött fält anger svag emission och att röret bör kasseras.
(Med instrument omkopplaren i läge ”1” gäller index ”Dioder”)
Typ Glöd Elek Provning Instru Anmärkning
VOLT Trod (Tryckknapp) Ment
Omk. Omkoppl.
=====================================================================
ECC81 13 1 12367 2 12AT7 / 6201
ECC82 13 1 12367 2 12AU7
ECC83 13 1 12367 2 12AX7
ECC88 13 1 12367 2 6922
6N1P 6,3 1 12367 2 6N1/6N1J**
6N2P 6,3 1 12367 2 6N2J**
6N3P 6,3 1 12367 2 6N3J**
**not Glöden är kopplad på pin 4/5 men kan INTE köras på 13V som på
Europeiska ECC8x
EL84 13 1 2367 2
6P14P 6,3 1 2367 2
6P31S 6,3 1 245 2 6n31c
EL36 6,3 1 245 2
6L6 6,3 1 2345 2 5881
EL34 6,3 1 2345 2
KT88 6,3 1 2345 2
EC80 6,3 1 123567 2 EC81 (Utslag felaktigt?)
6SJ7 6,3 1 234567 2 6K3/6J8P
6SK7 6,3 1 234567 2 6K3/6J8P
6AK5 6,3 1 2(3)4567 2 Med adapter enl. beskrivning
6J1P-EV 6,3 1 2(3)4567 2 6AK5/6J1P/Ericsson 403B se ovan.
(Pin 3 G3 är internt kopplad
till Katod pin 7)
Notera! Emissionstest görs normalt mellan g1 (galler 1) och anod,
indikeras av understrykningen i kolumn ”provning”. (Fetstil i tab. ovan)
=====================================================================
elektrod omkopplaren kopplar om octal sockel, pin 1, 2 och 7, 8
övriga pinnar är: pin3 anod, pin4 g2, pin5 g1, pin 6 nc
|

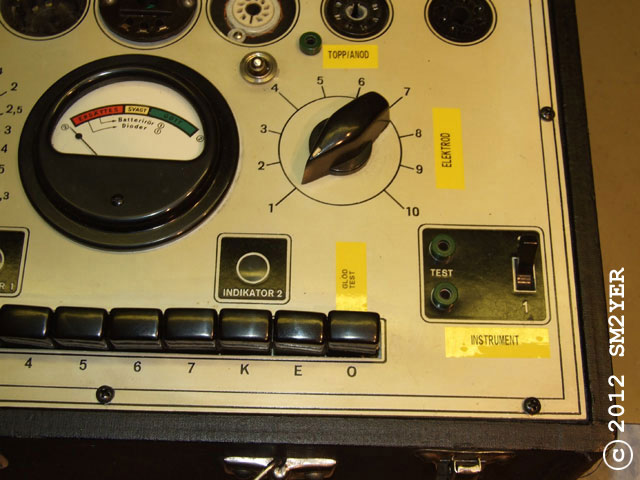

Instrument / Test pågår
Om rörprovare PR45 / Slutsats
Rörprovaren fungerar som tänkt. Med äldre rör (Läs: rör med lägre GAIN) så är det antagligen inga problem att även använda provarens emissionsmätning, på nyare rör kan det däremot vara direkt skadligt för rören att lägga på så höga växelspänningar.
Provarens original koppling för själva instrumentet, gör dessutom att det lätt överstyrs vid emissionstest med modernare rör.¹
Vid inledande 'mekanisk' test av rören såsom: kontroll av elektrod anslutningar, glödtråd och för att kontrollera om det finns kortsslutningar innuti röret så fungerar rörprovaren utmärkt.
Anm¹ Gör en modifiering av instrumentkretsen för just detta på annan plats på denna sida.
