Integrerad RÖR-Förstärkare YAQIN MC-100B 2x 12AX7B + 4x 6N8P + 2x2 KT88 Push-Pull / KLASS A |
|
INDEX
Senast uppdaterat
2014.05.31 Har testat många olika rör och rör kombinationer, uppdaterar här listan över testade rör.
| ||||
2014.03.12 På senare exemplar av MC-100B förstärkaren sitter det ett plexiglas (Akrylplast) skydd över dom synliga (B+) filter kondensatorerna. Detta är för att dessa är oisolerade på ovansidan ock kan vara spänningsförande.
YAQIN MC-100B - Skydd över kondensatorer
2013.11.18 Byter ut 4st kondensatorer i signal vägarna. Det är 'Blocking' kondensatorerna C6/C7 som 'uppgraderas' (2st per kanal), dom sitter på katoden efter fasvändaren V1/V4 i drivsteget. (2x 6H8C)(Se schema skiss)
Blocking kondensatorer C6 / C7
Blocking kondensatorerna har som uppgift är att blockera likspänning (259V) på katod V1/V4 från att gå vidare till galler g1 på utgångs rören (Som har negativ förspänning), samtidigt ska audio signalen passera C6/C7 så opåverkad som möjligt.

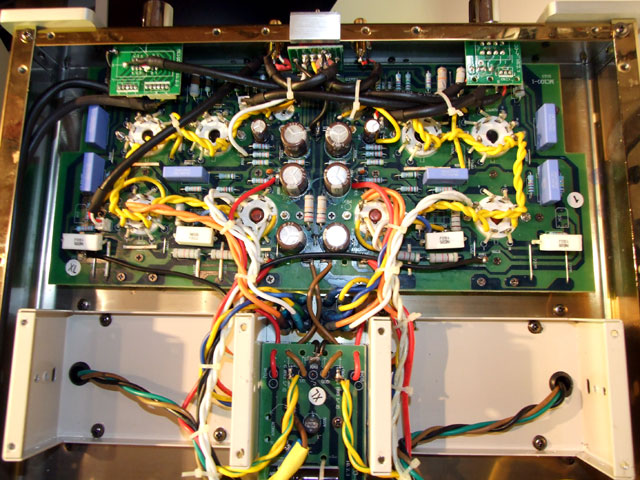

kort med original kondensatorer / och med ClarityCap uppgradering
Byter ut 4st 'PILKOR' MKP 0,22uF/275V mot 4st ClarityCap PWA 1uF/630V kondensatorerna är inhandlade från lautsprechershop.de[L3]

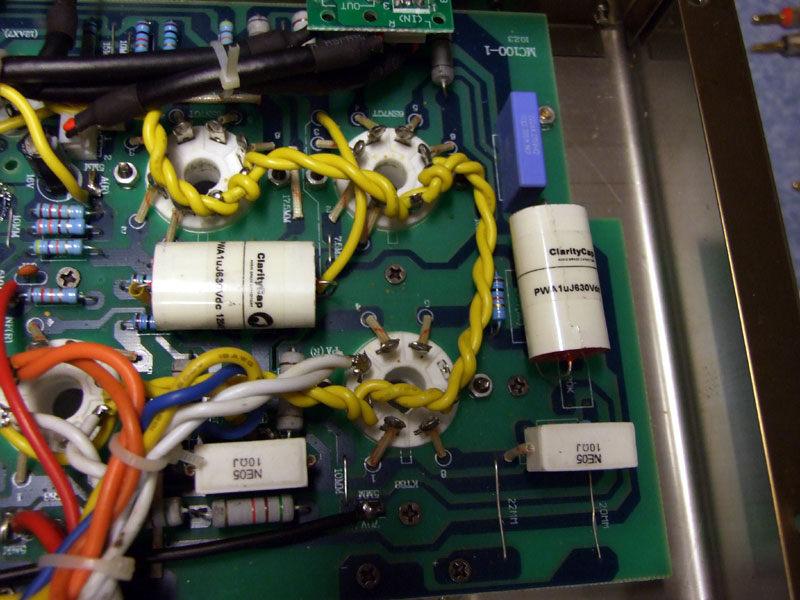

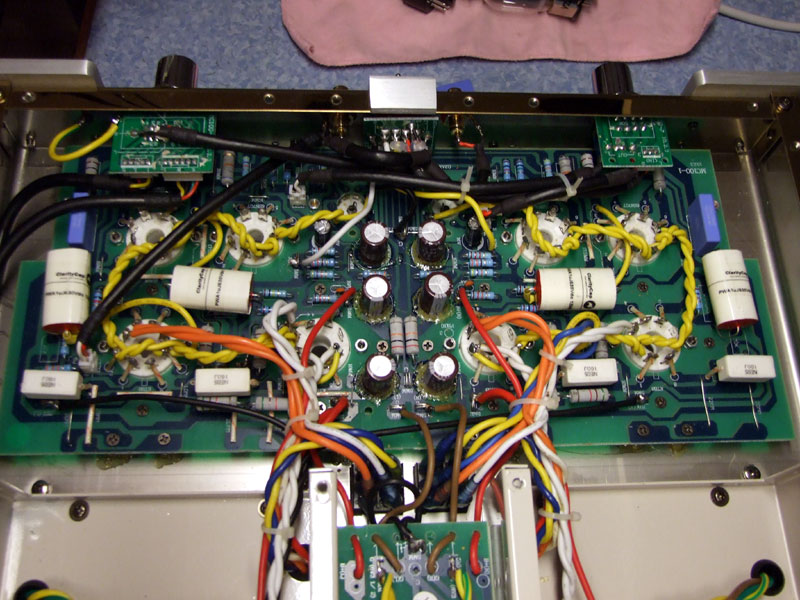

ClarityCap uppgradering på vänster / höger kanal
2013.11.17 Har gjort ett litet ryck med en YAQIN MC-100B förstärkare. Har hunnit att prova en del 12AX7/ECC83 ingångs rör, där ibland NIB (Rysk ny tillverkning) av MULLARD 12AX7/ECC83. Kör nu med dessa i första steget på MC-100B. I andra steget (Fasvändare / drivsteg) kör jag mina favoriter NOS 4x NOVOSIBIRSK 6H8C och i utgången 2x 2st NOS SOVTEK KT88.
2x MULLARD 12AX7/ECC83, 4x NOVOSIBIRSK 6H8C, 4x SOVTEK KT88
Alla rören fungerar väldigt bra ihop. Det senaste 'tillskottet' är SOVTEK KT88 rören, i en jämförelse med mina nuvarande favoriter KT88-EH, är SOVTEK rören väldigt små, men det är bara glas kroppen som är mycket mindre, vid en närmare granskning så är den mekaniska upp byggnaden invändigt väldigt lika. Ljudmässigt så låter dom också väldigt lika. Återkommer med mera lyssnings intryck a.s.a.p.

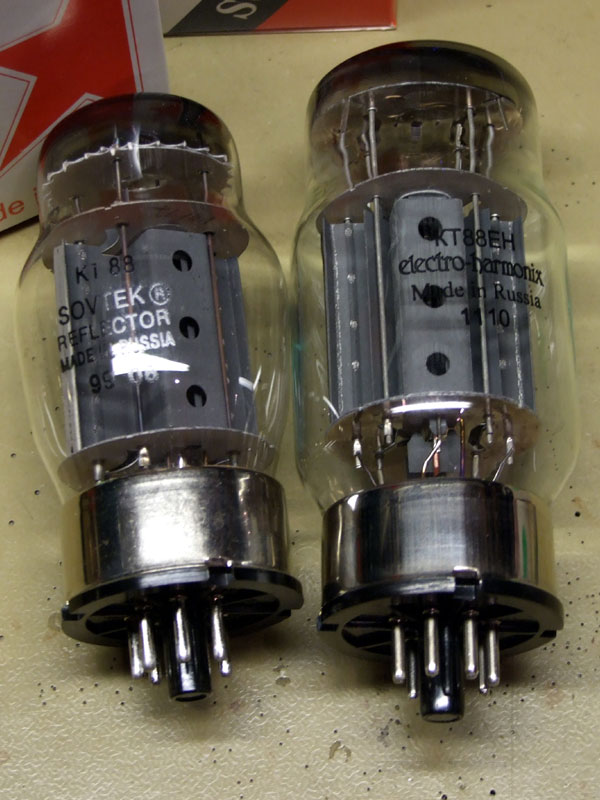

SOVTEK KT88 vs. ELECTRO HARMONIX KT88-EH

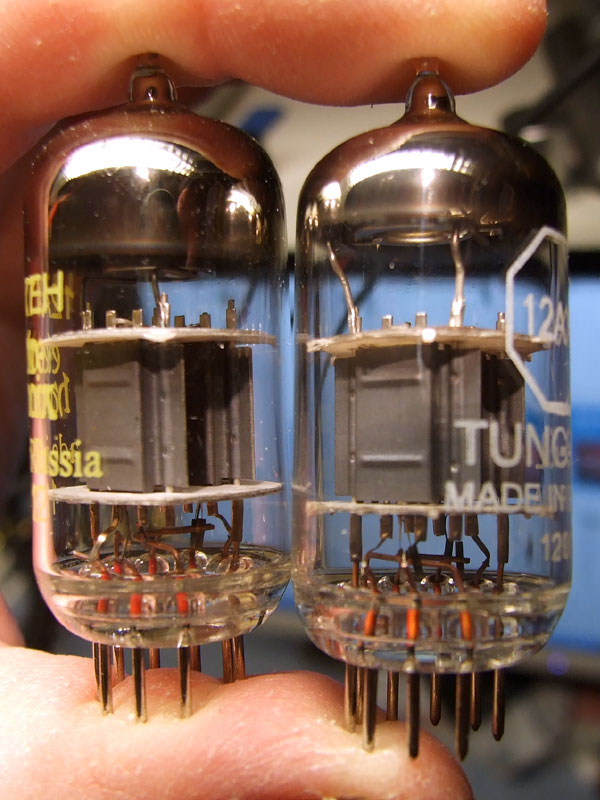

Provar 'TUNG-SOL 12AX7' / 'TUNG-SOL 12AX7' vs. 'Electro Harmonix 12AX7-EH'
2013.04.07 Provar just nu med två begagnade 'DYNACORD ECC83' i preamp steget - I drivsteget sitter 2x 2st 'NOVOSIBIRSK 6H8C' och i slutsteget har jag 2x 2st Electroharmonix KT88-EH
Provar 'DYNACORD ECC83'
Testade rören innan, ligger på ca: 80% - Ljudet upplevs som klart och detaljerat, men lite matt (Färglöst) - Noterade klart hörbart nät brum innan rören blev rejält varma. Dom har inte 'snabb uppvärmning' som t.ex. Mullard/Philips Miniwatt rören har. Har nu lyssnat några timmar, rören är aningen matta i framtoningen, inte samma 'stuns' som i t.ex. Electro Harmonix 12AX7-EX eller TRIOTRON ECC81 som vi provat tidigare.
Provar 2x TRIOTRON ECC81 / 2x NOVOSIBIRSK 6H8C
'NOVOSIBIRSK 6H8C' rören är en riktigt glad överaskning! - När jag först lyssnade på dom tyckte jag att dom saknade både svärta och 'tryck' (Lite menlösa) - Nu har dom gått drygt 50timmar och ihop med 12AX7-EH drivrören, just i denna kombination och efter att ha gått ett tag så fungerar 'NOVOSIBIRSK 6H8C' rören riktigt, riktigt bra, kanske rent av bättre än både 'FOTON 6H8C' och 6SN7-EH rören.
‘Novosibirsk 6H8C’ är en dubbel triod (Tillverkade 1988/07), eqvivalent till 6SN7-GT/1578 och Kinesiska 6N8P. Förstärkaren levereras från början med ‘Shuguang’ rör (Samtliga rör)
Bytet till ‘Novosibirsk 6H8C’ är en mycket prisvärd uppgradering! – Ett väldigt lyft ljudmässigt, hela ljudbilden förändras, den ‘lättar’ och blir luftigare och mera detaljerad. Största skillnaden hörs i bas registret, mera detaljer, kraft och ‘svärta’. Betyg: 4(av5) ‘Minst lika bra som 6SN7-EH’ för 1/2 priset…’
Övriga rör i YAQIN MC-100B förstärkaren: 2x 12AX7-EH + 4x KT88-EH / Övrig utrustning: DVD/SACD/CD spelaren – YAMAHA DVD-S1800 / CAMBRIDGE DacMagic / Golvhögtalare ‘DYNAVOICE M-85'
2013.02.06 Spelade in en liten film om BIAS justering på MC-100B
2012.11.21 Provlyssnar men kan inte vara riktigt nöjd, främst bas registret saknar lite 'driv' och ljudbilden käns lite 'snäv' - Provar att sätta i 4x 6SN7-EH + 2x 12AX7-EH. Nu börjar det att likna nått! - Genast så är snärten i bas registret och detaljerna i hela ljudbilden lite tydligare och luftigare.
2012.11.20 Testar nu med 4x SVETLANA (SED) 6550C + 4x FOTON 6H8C (NOS) + 2x TAD ECC83 (NIB) - Monterade rören och justerade bias under gårdags kvällen, lyfte förstärkaren på plats nu på morgonen, provlyssnar under kvällen.
4x SED 6550C + 4x 6H8C + 2x TAD ECC83
Vi har provat följande rör:
| ||||||
2012.10.22 Gör ett sista 'ryck' med 'Rör-rullning' - Köpte en 'MQ' uppsättning 'SVETLANA SV6550C' slutrör som ska provas a.s.a.p. - Köpte även 2x2 'SVETLANA EL-34' som ska provas med 'YAQIN MC-10T' - 'YAQIN MS-20L' och 'MA MINI X3'
'SVETLANA SV6550C'
2012.09.11 Med detta avlutar vi 'Rör-rullningen' på YAQIN MC-100B förstärkaren för denna gången, ev. återkommer vi när det dycker upp något nytt att prova. Kollar eBay.com regelbundet för att bl.a. hitta 4st bra 6550 slutrör.
 | Kör just nu med original Shuguang 12AX7B i första preamp steget, 4x Ryska (NOS) FOTON 6H8C i drivsteget och 2x2 Electro Harmonix KT88-EH i slutsteget. Detta låter helt förträffligt i mina öron.
Tycker att detaljer främst i mellanregistret framträder bäst med FOTON 6H8C rören.
|
Shuguang 12AX7B i preamp steget ger bra tryck i hela registret, FOTON 6H8C i drivsteget verkar att fungera bättre och bättre med lite inkörning** - I basen är det Electro Harmonix KT88-EH rören som gäller, med bra 'upplösning' av detaljer, största skillnaden ligger i lägsta basen där dom ger fin 'snärt' med bra detaljer och snabbt anslag.
**Kan inte säga om det rör sig om tillvänjning eller om rören förändras med tiden...
4x KT88-EH + 4x 6SN7-EH + 2x 12AT7-EH / 4x KT88-EH + 4x FOTON 6H8C + 2x TAD ECC83
Kör just nu lite 'RÖR-Rullning' på MC-10L förstärkaren, testar med 4x 'MULLARD E81CC' (NOS) i drivsteget och 2x2 Electro Harmonix EL34-EH i slutsteget. Läs mera om våra försök med 'YAQIN MC-10L' -->Här!

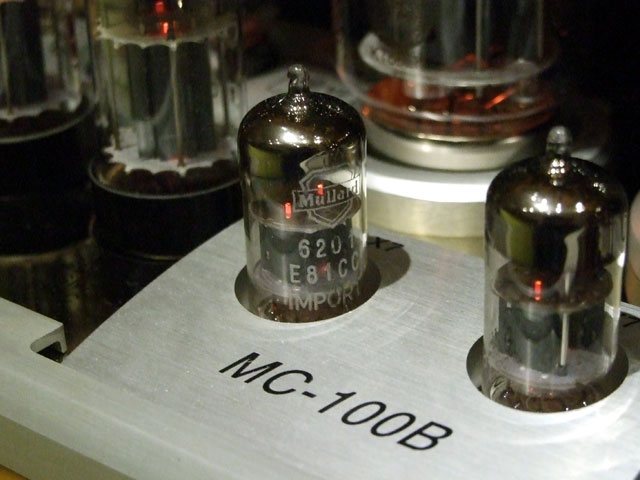

Inventerar RÖR-lagret / Provare 2x NOS Mullard E81CC
Inventerar RÖR-lagret för att även förbereda lite 'Tube-Rooling' på YAQIN MC-100B förstärkaren, har 2x 'Electro Harmonix 12AX7-EH' / 4x 'FOTON 6H8C' (Ryska NOS) / 2x 'Electro Harmonix KT88-EH' hemma just nu, behöver ytterligare 2st KT88-EH för att helt 'ombestycka' förstärkaren.
Har flyttat ihop alla provlyssnings 'resultat' med olika rör längre ner på sidan.
2012.08.27 Provar att köra MC-100B förstärkaren som 'slutsteg' efter MC-12B preamp/RIAA-Steget. Använder 0,7V utgången på MC-12B preamp/RIAA-Steget och kopplar in MC-100B förstärkaren på 0,6V ingången på fronten.
0,6V Ingång på MC-100B front / 0,7V utgång på MS-12B
Provlyssnar tillsammans med en kompis under kvällen, i mina öron upplevs ljudet som något återhållet (kanske beskuret) - Främst den lägsta basen går förlorad men även mellan register och diskant framstår färglöst. Det låter helt enkelt tråkigt och livlöst, faktiskt betydligt sämre än när vi kör in ljudet från DAC/RIAA-Steg på LINE in nivå (250mV) direkt baktill på MC-100B förstärkaren.
Front på MC-100B / MS-12B
Slutsats: Nej detta var inte någon rolig kombination / koppling, vi kopplar genast om och återgår till att köra MC-100B förstärkaren med det inbyggda försteget. - MS-12B funkar nog bäst som enbart RIAA-Steg samtidigt som försteget i MC-100B förstärkaren verkar att fungera förträffligt bra!.
Läs mera om försteg/RIAA-Steg YAQIN MS-12B -->Här!
2012.08.25 Inväntar ett 'gäng' Electro Harmonix '6SN7EH' och ytterligare 2st KT88-EH så vi har 2x2 st av dessa (har två 'i lager' sedan tidigare) - Ska även testa att köra ett par ECC83-MP / TAD 003 i drivsteget för att höra hur dom låter - Efter detta får vi nog anse att vi har 'rullat' färdigt för denna gång.
2012.08.16 Växlar förstärkare i 'lyssningsrummet' för att jämföra lite olika elektron-rör i MC-10L förstärkaren.
Hmmm... Konstaterar att referensramarna ändras lite när man får nya grejer att jämföra med, för några veckor sedan skrev jag att YAQIN MC-10L var en 'riktigt rejäl klump' - När man ställer den sida vid sida med YAQIN MC-100B (Matchvikt 29Kg) framstår MC-10L som en smidig lite förstärkare.
YAQIN MC-10L vs. YAQIN MC-100B
2012.08.14 Fick hem förstärkaren idag, packade upp den och tog några bilder.

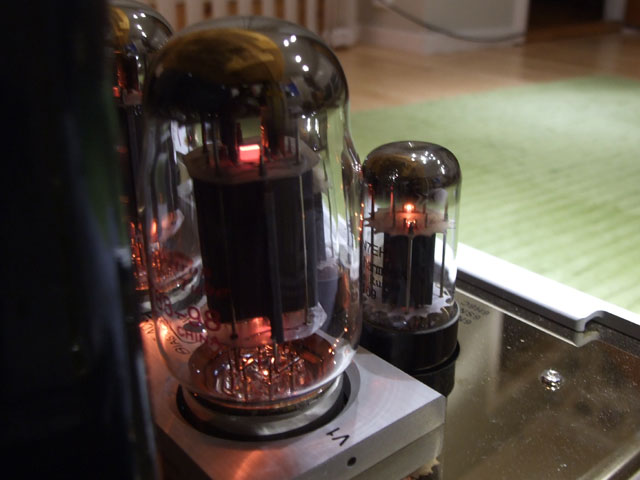

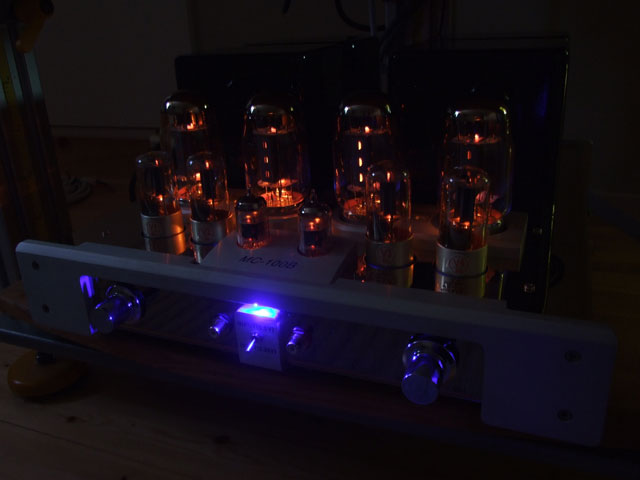

RÖR-Glöd! - Mmmmm!!!
Kopplade upp för att provlyssna lite, använder vårat nya RIAA steg 'YAQIN MS-12B' tillsammans med våran 'nya' favorit skivspelare ' PIONEER PL-A35' med MM pickup Audio Technica AT-95E. Resultatet presenteras slutligen av våra 'Dynavoice M-85' högtalare.
Skivspelare PIONEER PL-A35 / RIAA steg YAQIN MS-12B
Har ny lyssnat några timmar, bl.a. på ett ny inköpt Audio-CD,- Lizz Wright, 'The Orchard' - Detta låter helt klart godkänt, måste dock lyssna mera för att kunna säga något mera.
|
Lizz Wright, 'The Orchard' Detta är en helt ny bekanskap för mig, har inte lyssnat in mig på hela skivan ännu, men spåren 'Coming home' och 'My heart' har spelats flitigt på min 'Spotify' den senaste tiden. Detta är helt klart något som kommer att snurra ofta i CD-Spelaren, blir nog fler skivor med 'Lizz Wright' i samlingen... |
När vi lyssnar på Audio-CD/SACD eller Audio-DVD använder vi en 'YAMAHA DVD-S1800' tillsammans med en 'CAMBRIDGE DacMagic'
YAMAHA DVD-S1800 / CAMBRIDGE DacMagic
2012.08.12 Inväntar en integrerad rör-förstärkare 'YAQIN MC-100B' som just nu är på väg från HongKong, den har just nu startat efter en mellan landning i DUBAI (2012.08.12 18:30) på väg till KÖLN och sedan vidare till ARLANDA.
Notera! Detta är endast experimentella mätningar
Mätdata MAX UTEFFEKT 'YAQIN MC-100B' @ 500Hz / ca. 5% distortion THD
=====================================================================
MODE T t T Toppvärde Effektiv Resistans Effekt
Värde Värde LOAD
=====================================================================
MC-100B UL 58,00 29,00 25,41 9,00 71,75 W rms
MC-100B TR 44,00 22,00 19,28 9,00 41,29 W rms
MC-100B UL 42,00 21,00 18,40 5,30 63,89 W rms
MC-100B TR 32,00 16,00 14,02 5,30 37,09 W rms
=====================================================================

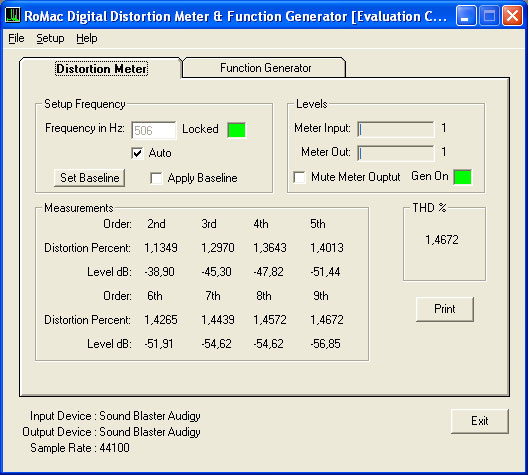

Distortion 50% av max uteffekt (2/3/4/5/6/7/8/9 överton beräknad**)
@ 500Hz (Sammanvägd) THD 1,46%

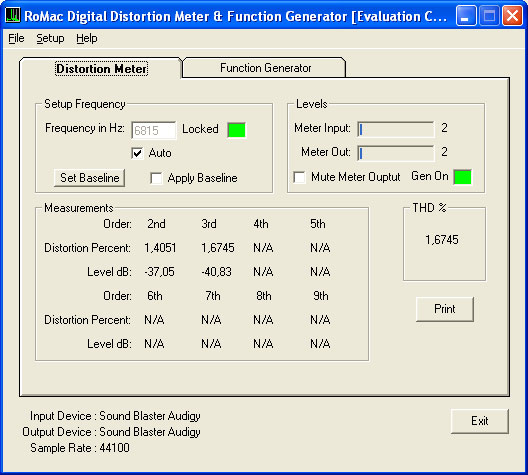

Distortion 50% av max uteffekt (2/3 överton beräknad**)
@ 6000Hz (Sammanvägd) THD 1,67%
Distortion 50% av max uteffekt (0 övertoner beräknad**)
@ 10KHz (Sammanvägd) THD 1,00%
Vid distortions mätningarna är förstärkaren i 'UL' Läge
|
Upmätt frekvens spectrum 10-60000Hz / Förstärkaren i 'UL' läge
Mätningarna har utförts med original rören 2x 12AX7 + 4x 6SN7x4 + 2x2 KT88 / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi även ett oscilloskop 'PHILIPS PM 3212' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat).
Sinusvåg @ 500Hz / 6000Hz med 50% av MAX uteffekt (Högerklicka välj 'visa bild')

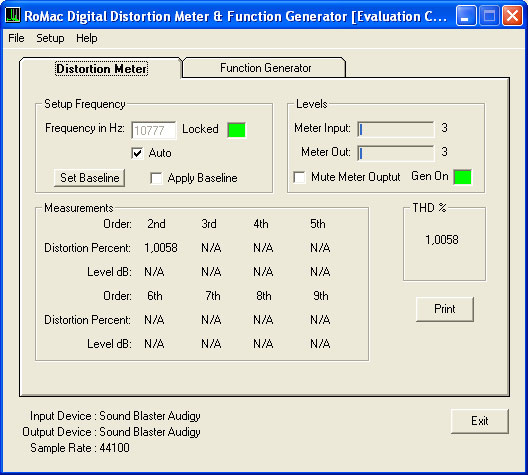

Sinusvåg @ 10000Hz med 50% av MAX uteffekt (Högerklicka välj 'visa bild')
**För mätning av distortion (THD = Total Harmonic Distortion) använder vi 'RoMac Digital Distortion Meter' och datorns ljudkort 'SoundBlaster Audigy SE' - Vid högre frekvenser > 10000Hz misstänker jag att övertonerna hamnar ovanför ljudkortets frekvensområde? - Kollar på detta a.s.a.p. (Experimentell mätning)
Fyrkantvåg @ 500Hz med 80% av MAX uteffekt
Den sista mätningen med fyrkantvåg tyder på att strömförsörjningens filter kapacitet är tillräcklig, och att den capacitiv påverkan i signalvägarna är liten. (Bra stigtider och liten slope på toppen)
Notera! Detta är endast experimentella mätningar
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan
ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl
en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Ljudet / Funktion
Förstärkaren låter faktiskt riktigt bra redan med original rören / 2x Shuguang 12AX7B + 4x Shuguang 6N8P + 2x2 Shuguang KT88-98 - Ljudet är i mina öron något 'mörk' med ett något överdrivet och aningen otydlig lägre basregister.
Har även provat att köra förstärkaren i 'TR' läge (Triodkopplade slutrör) - MC-100B förstärkaren låter helt annorlunda i 'TR' läge. Mjukare men samtidigt inte lika tydlig i detaljerna. Basen blir lite 'grötig' och 'bullrig' utan den 'snärt' vi tidigare har hört när förstärkaren går i 'UL' läge. Ljudet är heller inte lika 'varmt' som med EL-34 rör i 'TR' koppling som vi tidigare hört med t.ex. 'YAQIN MS-34D' förstärkaren.
All fortsatt provlyssning med olika rör har gjorts med förstärkaren i ’UL’ (Ultra Linear) läge – Ljudkällorna är som vanligt Audio-CD/SACD spelaren 'YAMAHA DVD-S1800' / 'CAMBRIDGE DacMagic' + Skivspelare ' PIONEER PL-A35' med Pickup Audio Technica AT-95E / RIAA steg 'YAQIN MS-12B' - Högtalarna är 'DYNAVOICE Challenger M85 EX v3'
Electro Harmonix 12AX7-EH / TAD ECC83 / Mullard E81CC
2012.08.24 Provar lite 'Rör-rullning' på MC-100B förstärkaren, provar först med att växla rör i 'preamp' steget (Första förstärkar steget).
Provar med 2x Electro Harmonix 12AX7-EH & TAD ECC83. Provar kombinationen med ’Shuguang 6N8P' i andra steget / drivsteget.
Shuguang 12AX7B vs. TAD ECC83 - Provade att endast byta ut första förstärkar steget, dubbel trioderna 12AX7B mot 'TAD ECC83/RT003' -
Har tidigare noterad att 'TAD' låter väldigt likt motsvarande 'Shuguang' rör, mekaniskt är dessa också väldigt
lika varandra (Samma Kinesiska tillverkare?) - Har samma erfarenhet av 'Shuguang EL34-B' och 'TAD EL34-STR' som antagligen är samma rör
(Men TAD EL34-STR kostar dubbelt så mycket!?)
Shuguang 12AX7B vs. 12AX7-EH - Med 12AX7-EH rören framträder främst mellanregistret tydligare och väldigt detaljerad / korrekt, basen framstår som
mera 'trovärdig' / exakt men aningen dämpad / återhållen med något lägre nivå (antagligen mera korrekt).
Diskanten påverkas inte mycket enl. mina öron. Sammantaget så 'lyfter' hela ljudbilden från lägre mellanregistret och uppåt med mera närvaro
i sång/gitarr/komp. (Antagligen p.g.a. högre gain i 12AX7-EH rören jämfört med original rören Shuguang 12AX7B) - Upplever att även ljudbilden
blir aningen 'kallare' än med original rören, inte samma tryck/värme i lägsta basen.
Testar TAD ECC83 och Shuguang 6N8P / Mullard E81CC
Provar kompinationen 'TAD ECC83' + Shuguang 6N8P' i drivsteget / Mullard E81CC
Slutsats: Kan vara att 12AX7-EH rören ger lite mera skärpa i detaljerna och 'tätare' närvaro, men samtidigt tappar man lite i lägsta registret
vilket i mina öron påverkar 'svärtan' eller själva drivet i musiken lite negativt. ’TAD ECC83’ låter väldigt lika original rören Shuguang 12AX7B.
Mullard E81CC rören är dom rören som ger dom mest 'utmejslade' detaljerna och riktigt bra klang och klockrent anslag även i basen. Tyvärr verkar
E81CC rören att ha lite lägre gain med lite 'mattare' och färglösare helhets intryck som resultat. Slut omdömme: Shuguang 12AX7B låter 'mumsigast' med
väldigt varm ljudbild, går djupast i basen men är antagligen minst 'korrekt' - Minst färgning och mest korrekt ljudbild levererar antagligen Electro Harmonix 12AX7-EH röret.
EH röret låter i.o.f.s. bra men har inte samma ’värme’ och driv som original rören och inte samma 'kontroll' och 'korrekthet' som Mullard rören.
FOTON 6H8C
Vi har provar några olika kombinationer med driv-rör och även provat att byta ut slutrören. I andra försöket provar vi 4x Ryska 'FOTON 6H8C' (NOS) i andra steget / drivsteget. – Vi noterar att original rören Shuguang 6N8P är tillverkade 81.6 - M.a.o. är även dessa NOS rör.
Provar med 'FOTON 6H8C' och '12AX7-EH' i drivsteget - Den ryska dubbel trioden 'FOTON 6H8C' har antagligen högre gain än original röret 'Shuguang 6N8P' - Hela ljudbilden lyfts ytterligare, jag kan inte avgöra om jag hör några övriga skillnader, utöver den sänkning i basen som noterades redan när vi bytte ut rören i första 'PreAmp' steget.
Provar med 'FOTON 6H8C' och '12AX7-EH' i drivsteget / Original rör 6N8P + 12AX7B
Det borde innebära att orginal rören 'Shuguang 12AX7B' med bättre tryck i basen,- tillsammans med 'FOTON 6H8C' med högre gain borde bli riktigt bra? - Vi provar denna kombination a.s.a.p.

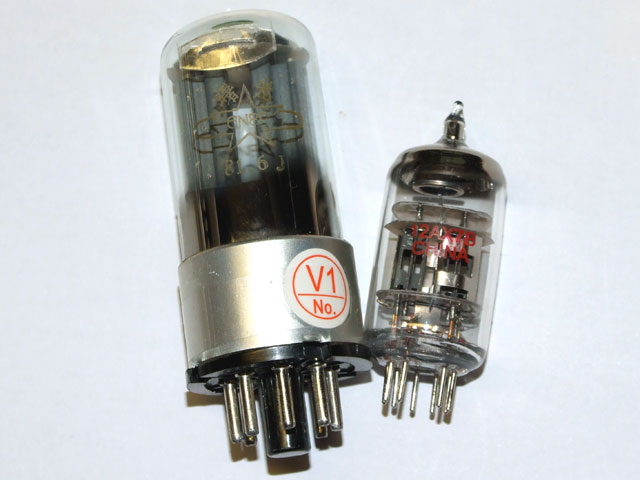

Shuguang 6N8P vs. FOTON 6H8C - Har nu prov lyssnat kombinationen 'Shuguang 12AX7B' och 'FOTON 6H8C' - Måste erkänna att jag inte märker någon större skillnad. Växlade även tillbaka original driv-rören 'Shuguang 6N8P' - Slutsatsen är att original rören 'Shuguang 12AX7B' + 'Shuguang 6N8P' låter förträffligt bra ihop.
Electro Harmonix 6SN7
Provar att enbart byta dom fyra 6N8P original rören mot 4x Electro Harmonix 6SN7 - Under kvällen växlar vi rör ett antal gånger för att jämföra, vi ändrar inte på volym eller något annat, vi växlar bara rören efter att dom kallnat en stund.
Shuguang 6N8P vs. Electro Harmonix 6SN7 - Dom Kinesiska original rören 6N8P låter väldigt 'varmt' och trevligt, men i mina öron med en något övertydligt höjning i bas / lägre mellanregister, höjningen upplevs som lite 'bullrig' och ger ett 'otydlig' intryck i ljudet. Dom fungerar antagligen bra i dom flesta fall, men i vissa fall med stark bas / bariton sång så blir det lite för mycket av det goda.
Provar 4x 6SN7-EH
Electro Harmonix 6SN7 har i mina öron en 'jämnare' framtoning och antagligen högre gain. Upplever dessa som mera detaljerade men inte lika 'varmt' och 'murrigt dramatiska' - EH 6SN7 ger i mina öron även mera detaljer och mera 'klös' i hela ljudbilden, helhetsintrycket är att ljudet blir 'livligare' men inte med samma 'svärta' och 'varma' klang som men original rören.
Slutsats: EH 6SN7 är nog 'vinnaren' i denna jämförelse, upplever att helheten återges på ett mera 'korrekt' sätt - Något 'kallare' och mera 'analyserande'. Mera / tydligare detaljer och 'snärtigare' attack i bas / lägre mellanregister.
Electro Harmonix KT88-EH
2012.09.04 Nu är det bara slutrören 4x KT88 som vi inte har provat att byta ut. Fick hem ett par KT88-EH-MP till så att vi nu har två matchade KT88-EH par. Kommer att byta ut och justera BIAS under kvällen.

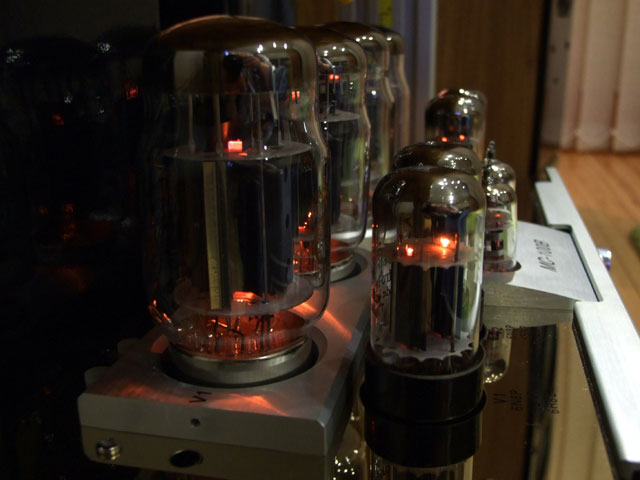

BIAS Justering pågår / 4x KT88-EH + 4x 6SN7-EH + 2x 12AT7-EH
Vi använder våran egen tillverkade 'DIY BIAS-Probe' för att justera BIAS - Byter ut och justerar ett par i taget. Dom EH rör vi sätter i är Matchade par, men det är inte nödvändigt att köra med MP i denna förstärkare.
Shuguang Shuguang KT88-98 vs. Electro Harmonix KT88-EH - Framför allt lyfts basen med bättre 'attack' och tydligare detaljer, även mellanregister och diskant får ett lyft men inte lika påtagligt. Hela ljudbilden upplevs som 'tydligare' och mera närvarande.
Beskrivning
Rörförstärkaren 'YAQIN MC-100B' är en s.k. integrerad förstärkare med försteg och slutsteg i samma schassi. Båda förstärkar stegen är helt rör bestyckade med 4x6SN7 och 2x12AX7 rör i försteget och 2x KT88 pentoder i 'Push-Pull' koppling per kanal i slutsteget, ger drygt 65 watt i 'UL' mode och ca 45W i 'TR' mode i Klass A

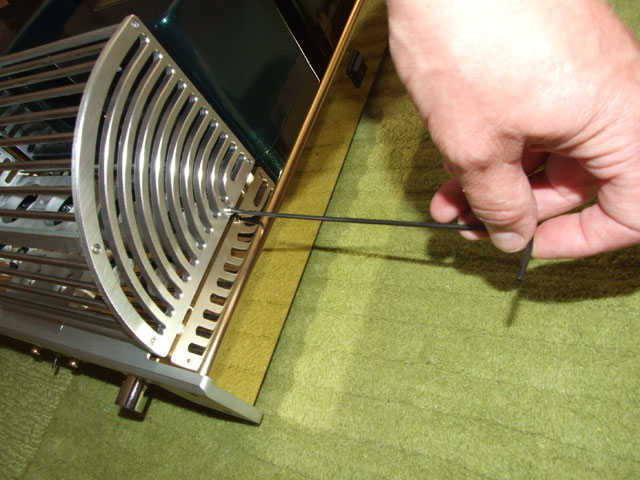

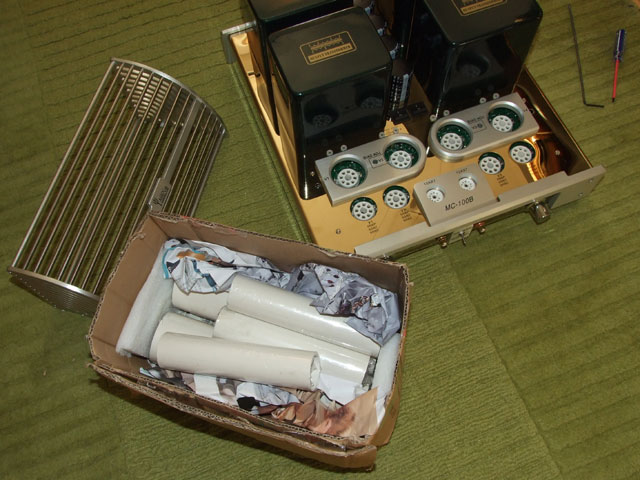

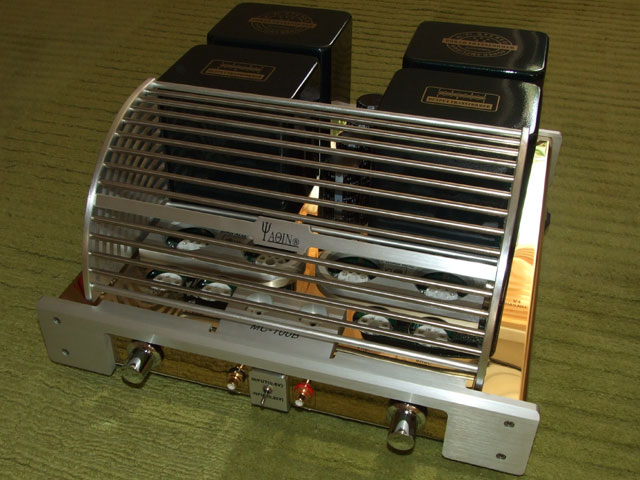

Förstärkaren upp packad / lossar skruvar till gallerkåpan
Förstärkaren är uppbyggd som två mono förstärkare, den har t.o.m. en egen driv transformator med likriktare och DC-Filter per kanal.
Slutrören kan köras i 'Triod' (TR) kopplat läge som ger klassiskt 'mjukt' och harminiskt rör ljud, eller i 'Ultra Linear' (UL) läge för exakt / klar återgivning. Lågt brus och Dynamisk återgivning lämplig för akustiska inspelningar, symfonisk musik, sång m.m.

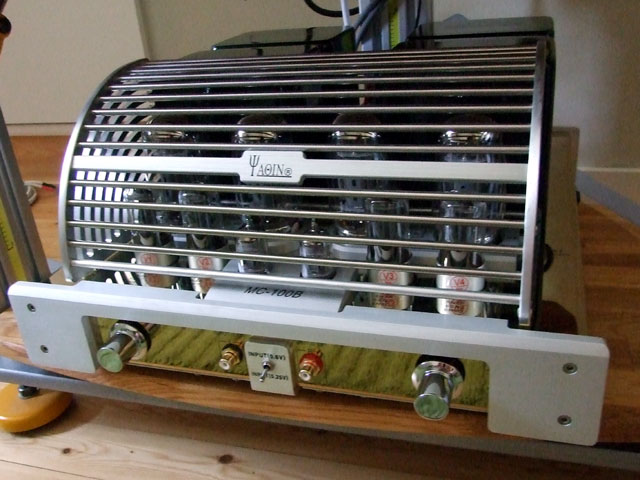

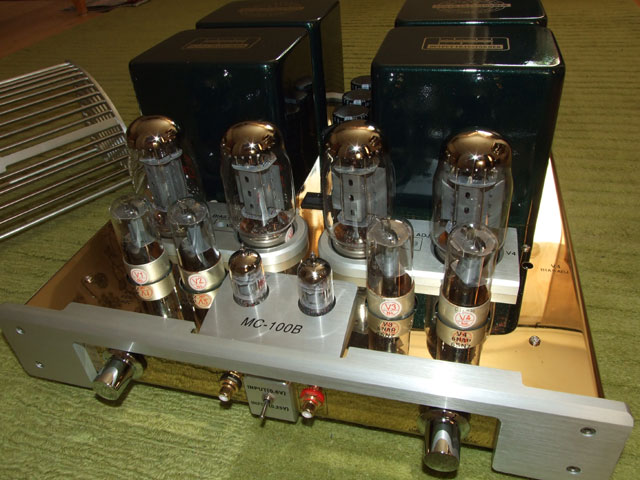

Alla RÖR monterade / Förstärkaren inkopplad och körklar!
Ingångs kontakterna är av väldigt bra kvalite, dom har placerats med lite avstånd ifrån varandra så det är inga problem att använda RCA kontakter med s.k. shuck låsning, vi har tidigare haft lite problem med dessa på förstärkare där RCA kontakterna sitter för tätt.
4x Ingångar / Nät anslutning med säkringshållare - Högtalar terminaler

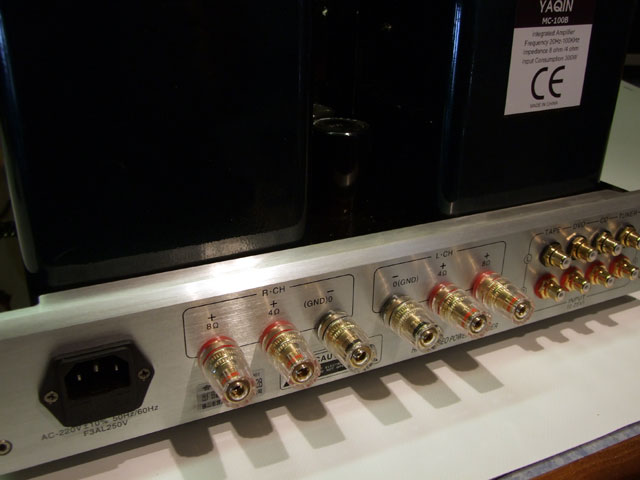

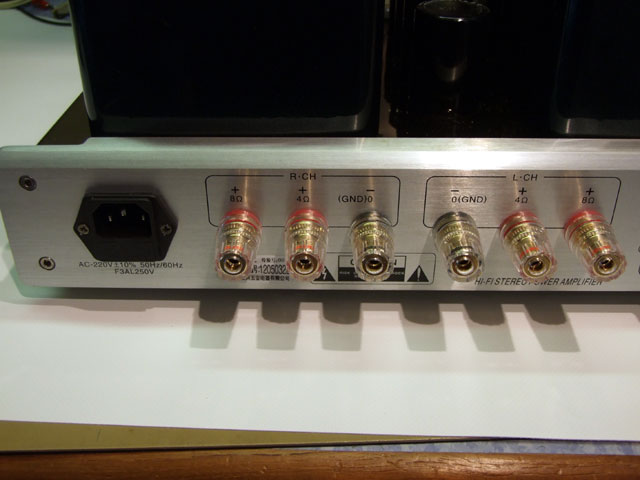

Bak panel / Nät anslutning med säkringshållare - Högtalar terminaler
Förstärkaren har fyra Line ingångar men inte någon RIAA ingång. Det sitter även en ingång på fronten, det är en 'PreAmp' ingång där förstärkaren kan matas med 0,6v direkt från en extern förförstärkare. När ingången på fronten används har ingångarna på baksidan ingen funktion. Känsligheten (Line/PreAmp) ändras med en brytare mitt på front panelen.

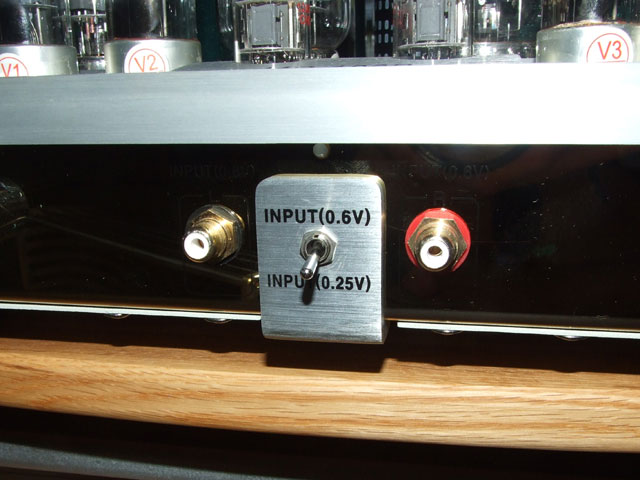

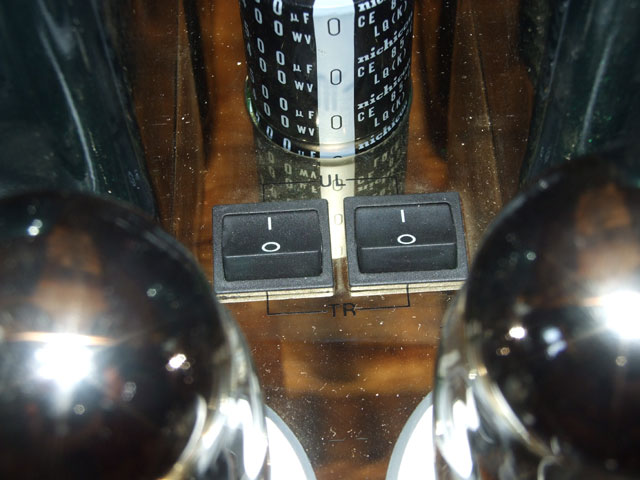

Omkoplare för 'TRIOD/ULTRA LINEAR' mode - PreAmp ingång med nivå switch på fronten
Högtalar terminalerna är riktigt rejäla, sväljer i princip allt. Utgångsimpedans väljs genom att ansluta till terminal för 4 eller 8ohm. Tidigare erfarenheter av rörförstärkare är att högtalar lasten bör ha hög impedans, 8ohm eller något högre, kurvan ska vara så jämn som möjligt, helst utan 'dalar' under 6-7ohm, samtidigt ska högtalarna vara 'lätt' drivna med en känslighet helst över 90dB.
På fronten sitter en 'PreAmp' ingång vilket gör att förstärkaren kan användas som 'slutsteg' efter en annan förförstärkare t.ex. 'YAQIN MS-12B'
Några noteringar Plus :-)
Några noteringar Minus :-(
Här följer en enkel krets besgrivning. Insignalen går via ingångsväljaren, 250/600mV ingångs väljaren (på fonten) och volym kontrollen till första förstärkar steget som är en dubbel triod 12AX7 där används ena halvan som förstärkarsteg och den andra halvan som en katodföljare (Impedans anpassning).

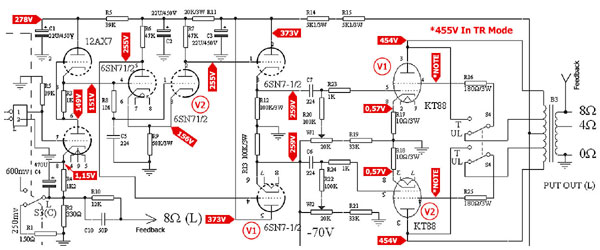

Del av krets schema - Länk till schema i .pdf
I Nästa steg används en dubbel triod 6SN7 (V2/V3) som fasvändare, i ena halvan ligger fasen oförändrad och i andra halvan är signalen fasvriden 180gr , efter respektive halva sitter nästa drivsteget som består av den andra dubbel trioden 6SN7 (V1/V4), i detta steg förstärks respektive signal 'halva' ytterligare innan signalen går in på G1 (Pin5) på slutstegs rören.
I slutsteget sitter 2x2 KT88 Tetroder i s.k. push-pull koppling, dom jobbar i 'KLASS A' - Rören kan kopplas 'Ultra Linjärt' med drygt 40% återkoppling från en tapp på utgångs transformatorns primärsida till G2, eller i 'TRIOD' läge med en återkoppling direkt från anod via ett 180ohm motstånd (R16) till Galler 2. (Slutröret KT88 är en s.k. 'BEAM POWER TETROD' vilket innebär att Galler 3 fungerar som en 'riktare' närmast anoden, den är internt kopplad direkt till katod)
För att öka linjäritet och stabilitet används även s.k. katod återkoppling alt. 'Williamson' återkoppling (FeedBack) från sekundärsidan på utgångs transformatorn till katod på första förstärkar steget. (Normalt ca. 20dB Feedback)
Alla detaljer framgår av krets schema[R9] ovan, hela krets lösningen är väldigt enkel med raka signal vägar och ett minimum av påverkande komponenter, bl.a. så hittar man endast en(1) kondensator (C6/C7) direkt i signal vägen. Att förstärkaren är välbyggd elektriskt framgår även klar av våra mätresultat.

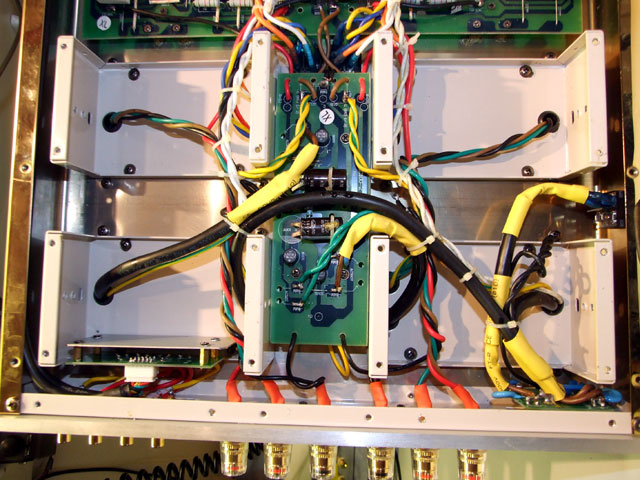

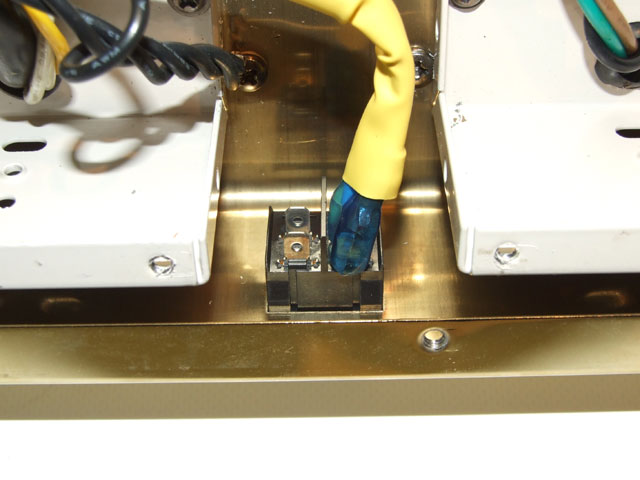

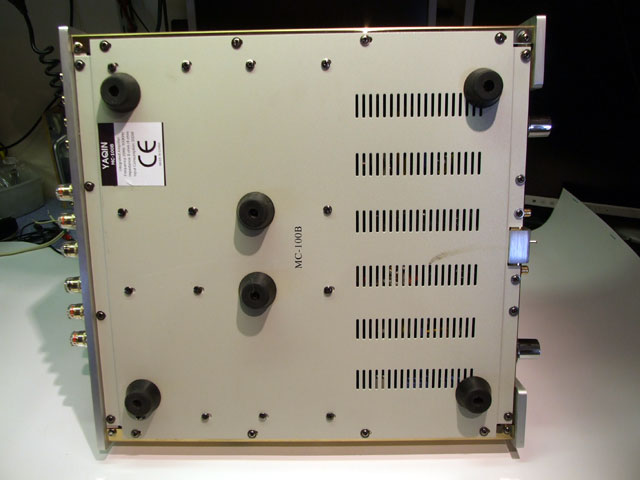

Undersidan / Nätströmbrytare

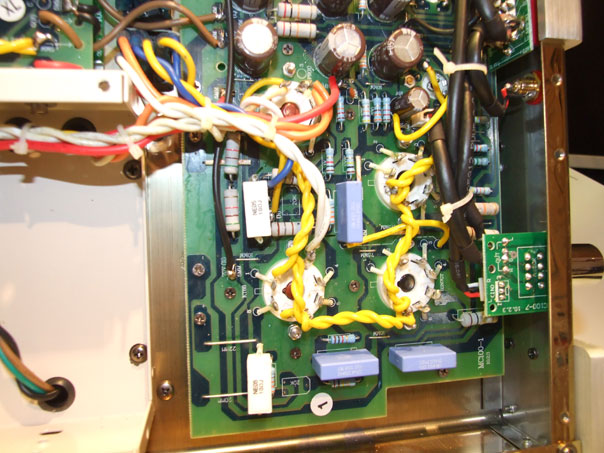

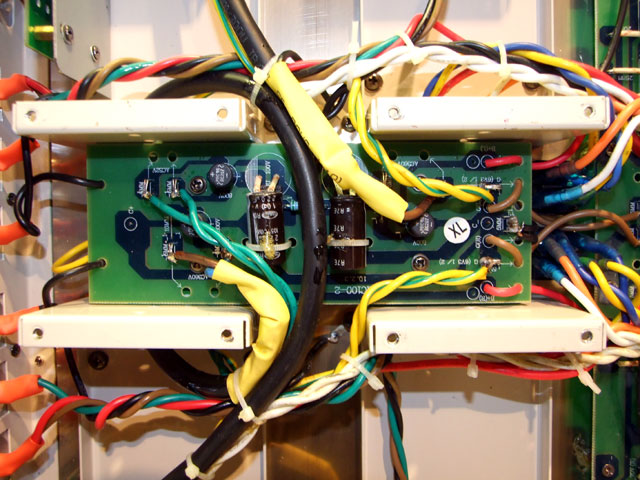

Rör sockel V4 / Likriktare och filter kort
Kretskort / Under nät / utgångs transformatorerna
Vänster / Höger kanal
Tekniska data 'YAQIN MC-100B'
=====================================================================
Uteffekt / Output Power ................ UL 2x 65W RMS
TR 2x 45W RMS (8 ohm)
högtalar Impedans / load Impedance ........ 4/8ohm
Harmonisk / harmonic distortion ........... T.H.D <0.5%(1KHz60W)
(Vid max uteffekt / @ max rated output)
Signal/Brus förhållande / SNR ............. 80dB (A vägt/weight)
Frekvens / frequency response ............. 20Hz~100KHz (-1dB,10w/8 ohm
Ingång signal nivå / inputs level ......... 300mv (LINE)
Ingångsimpedans / impedance ............... 20Kohm
Effekt förbrukning Power Consumption ...... 300W (Max)
Bestyckning / Valves ...................... KT88x4 6SN7x4 12AX7x2
Nät spänning / Input Power Voltage ........ AC110V/240V 60Hz/50Hz
Dimensioner / Dimensions .................. W 370mm x H 200mm x D 480mm
Vikt / Weight ............................. 29 kg
Earphone output ........................... N/A
=====================================================================
Packing Includes All Tubes, 1.5m Power Cord, user manual & Hex Key
|
Köp / Transport / Embalage m.m.
Förstärkaren har inhandlats via eBay - Köpdatum 2012.08.08, den skickades från HongKong 2012.08.10, JetPack rullade in på gården med förstärkaren 2012.08.14 kl.18:20 - Helt klart godkänt, HongKong --> Överkalix på fyra dagar med mellanlandning i Dubai / Köln och Stockholm.
Transport UPS - saver
============================================
Jarfalla, Sweden
08/14/2012 7:32 A.M. Contact UPS for additional information.
/ Released by Clearing Agency. Now in-transit for delivery.
08/14/2012 7:27 A.M. Destination Scan Jarfalla, Sweden
08/13/2012 8:23 A.M. Out For Delivery
08/13/2012 8:23 A.M. Import Scan
08/13/2012 6:54 A.M. Out For Delivery
08/13/2012 6:54 A.M. Import Scan
08/13/2012 5:46 A.M. Released by Clearing Agency.
Now in-transit for delivery.
08/13/2012 5:39 A.M. Out For Delivery
08/13/2012 5:39 A.M. Arrival Scan Stockholm-Arlanda, Sweden
08/13/2012 5:10 A.M. Departure Scan
08/13/2012 4:00 A.M. Arrival Scan Koeln, Germany
08/13/2012 1:58 A.M. Departure Scan Dubai, United Arab Emirates
08/12/2012 6:30 P.M. Departure Scan
08/12/2012 7:38 A.M. Arrival Scan Chek Lap Kok, Hong Kong
08/12/2012 4:02 A.M. Departure Scan Chek Lap Kok, Hong Kong
08/11/2012 1:03 A.M. Export Scan
08/11/2012 1:00 A.M. Origin Scan Kowloon Bay, Hong Kong
08/10/2012 7:37 P.M. Pickup Scan Hong Kong
08/10/2012 6:27 A.M. Order Processed: Ready for UPS
|
Även denna gång har allt gått bra, mycket tack vare att den tunga förstärkaren packats ordentligt redan från fabrik. Man har även sett till att hela botten plattan vilar på pack materialet så att tyngden fördelas på så stora ytor som möjligt.
Embalage / Manual m.m.
Förstärkare / Elektronrör ligger i var sitt kolli, elektronrören är inlindade i 'bubbel-plast' och ligger par om par i vita PVC-Rör. Alla elektronrör är uppbärkta 'V1,V2,V3...' o.s.v. - I praktiken är det bara slutstegs rören (4xKT88) som måste hamna i rätt hållare, detta för att behålla BIAS justeringen som gjorts på fabrik för respektive pusch-pull par.
Embalage / Rör i ett eget kolli
Drivrören 2x 12AX7 och 4x 6SN7 arbetar inte i par så i praktiken är uppmärkningen helt överflödig, om jag förstår det hela rätt så behöver dom inte vara matchade med varandra heller. (MP/MQ)
Till index / top
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] YAQIN's Kinesiska hemsida
[L2] ThoMann.de - Bra utbud med bl.a. Musikinstrument, Elektronrör, m.m.
[L3] lautsprechershop.de
[R2] Om YAQIN på Wikipedia.org
[R3] Om electronrör på Wikipedia.org
[R4] Om 'Electro Harmonix' på Wikipedia.org
[R5] Electro Harmovix webb-sida www.ehx.com
[R6] En rundtur hos Electro Harmonix / Long Island, New York U.S. på YouTube.com
[R7] 'Electro Harmonix' Mike Matthews om köpet av Ryska 'REFLECTOR' fabriken på YouTube.com
http://www.romacsoftware.com/default.asp
[R8] Användar Manual för YAQIN MC-100B 1,2Mb .pdf fil
[R9] Krets schema för YAQIN MC-100B 303Kb .pdf fil
Till index / top
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for
any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
©2010 SM2YER Goran
