  • Inledning
    Har inhandlat en liten USB / DAC modul baserad på C-MEDIA kretsen CM6631A. Ska enl. uppgift vara bland dom bästa kretsarna / USB mottagarna på marknaden för närvarande.

    Enheten har USB 2.0 ingång och stöder upp till 192K i samplings frekvens med upp till 32bitar upplösning. Ljudet tas ut via S/PDIF, optisk Toslink eller I2S.

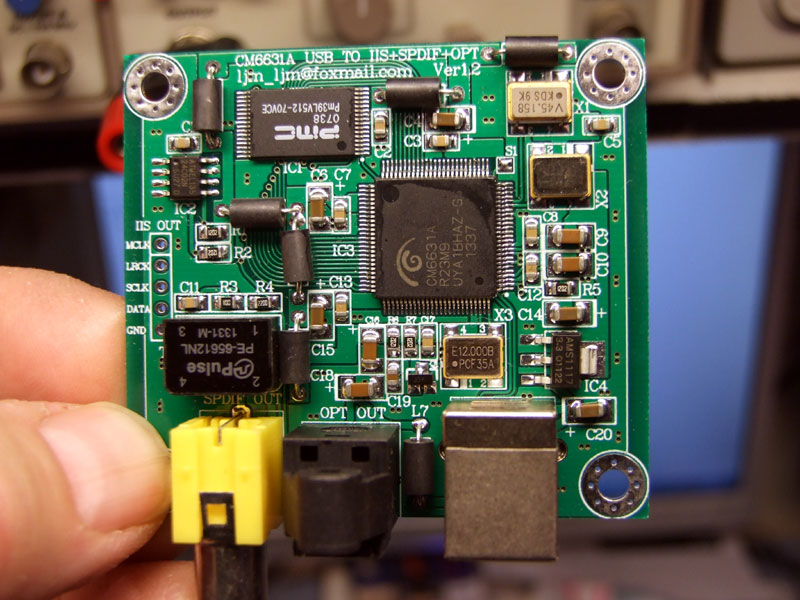

    DAC Modul

    Har även provat 'High-Bit' DAC
    ESS SABRE32


    Senast uppdaterat
    2014.06.08 Testar högupplösta .FLAC filer som jag har hittat på http://www.2l.no/hires/[R5] - Kör med C-Media drivarna i FooBar2000, ställer in upplösning och samplings frekvens i inställningar för drivrutinen.

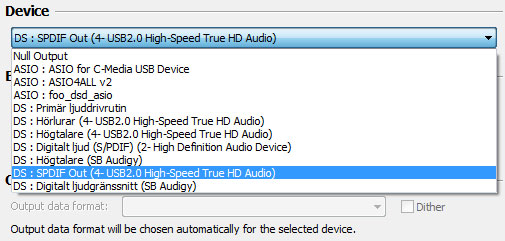

    Val av drivare i FooBar2000

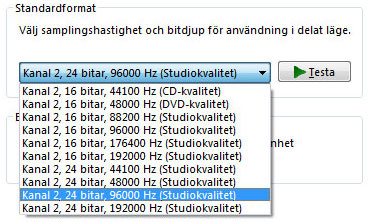

    CM6631A @ 96K / 24bit

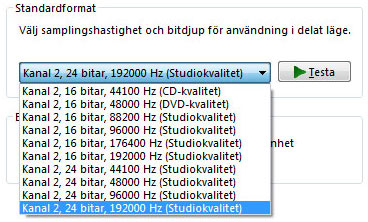

    CM6631A @ 192K / 24bit

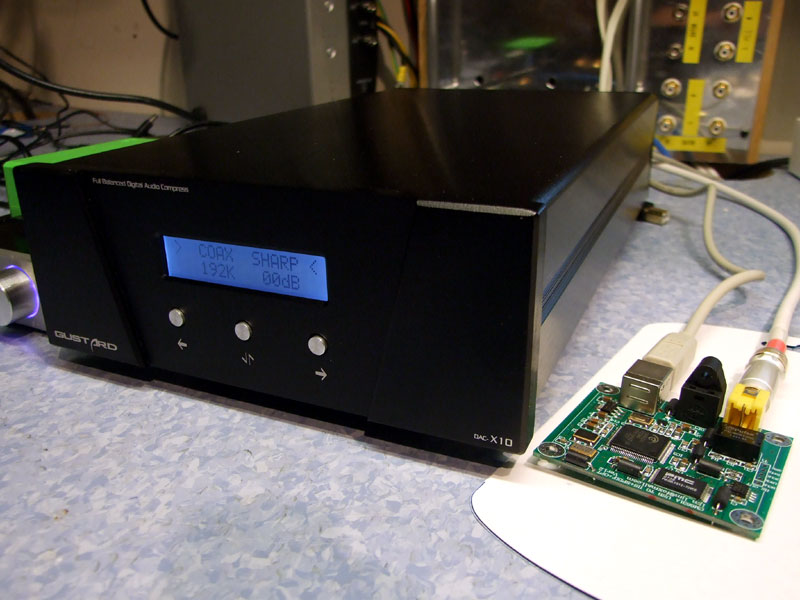

    C-Media CM6631A modul + GUSTARD X10

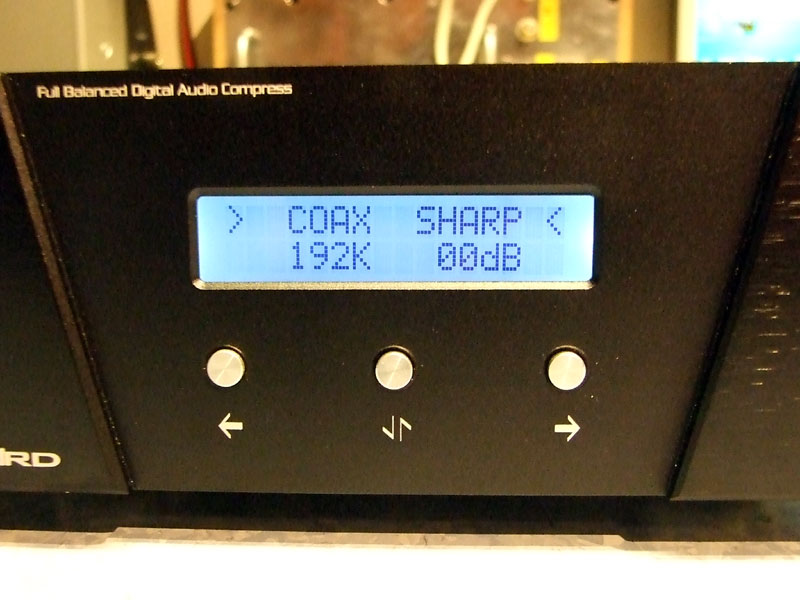

    Kör C-Media CM6631A modulen via coaxial utgången till en

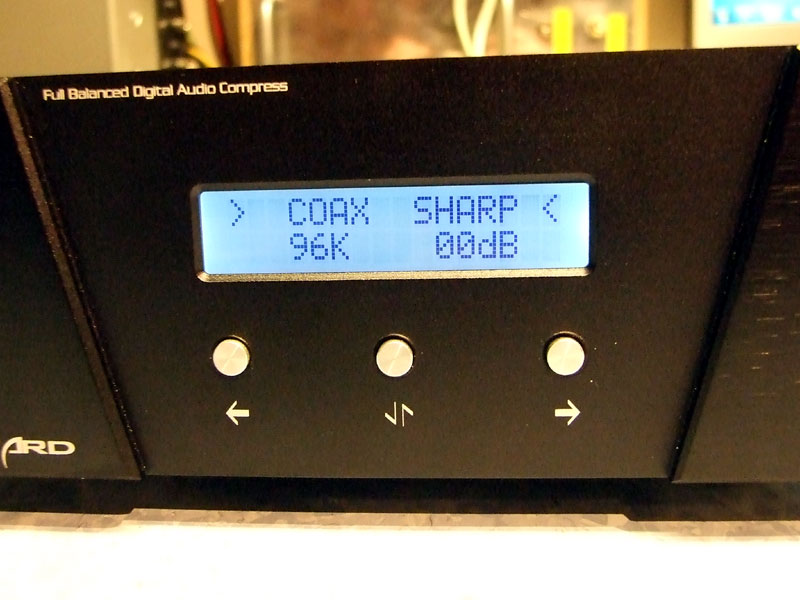

    GUSTARD X10 DAC för att ha kontroll på samplingsfrekvensen som nu kan avläsas i klartext på GUSTARD X10 displayen.

    2014.05.04 FWUpdate ska enl. C-Media endast fungera i XP, men det är inga problem att köra i Win7pro (32bit), man måste bara kopiera in [drive]\FW Update Tool\2.0.1.3\Sys\Windows7\x86\CMFWUpdate.sys till [sys]\windows\system32\ katalogen innan man startar FWUpdate.exe. (Kopiera in motsvarande fil för 64bit)

    2014.05.04 Provar att köra C-Media enheten med en 'RaspberryPi/RaspyFi' spelare. Kör ljudströmen ut via S/PDIF till en S.M.S.L SD-1955+ DAC.

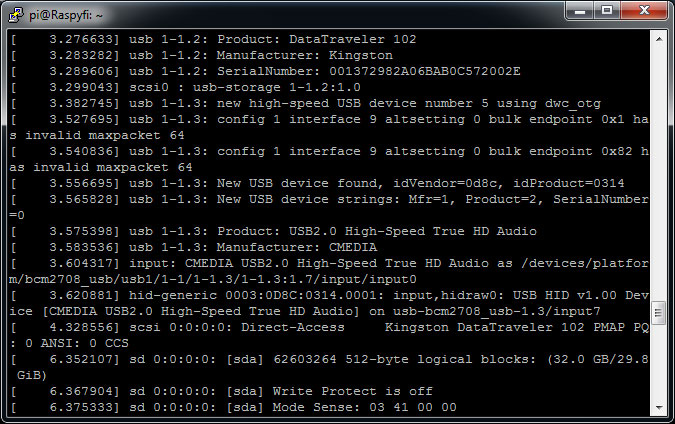

    Del av uppstart log /var/log/dmesg

    C-Media enheten identifieras i uppstart loggen som 'CMEDIA USB2.0 High-Speed True HD Audio' - Noterar dock att en del konstigheter bl.a. registreras enheten bara som 'input'?

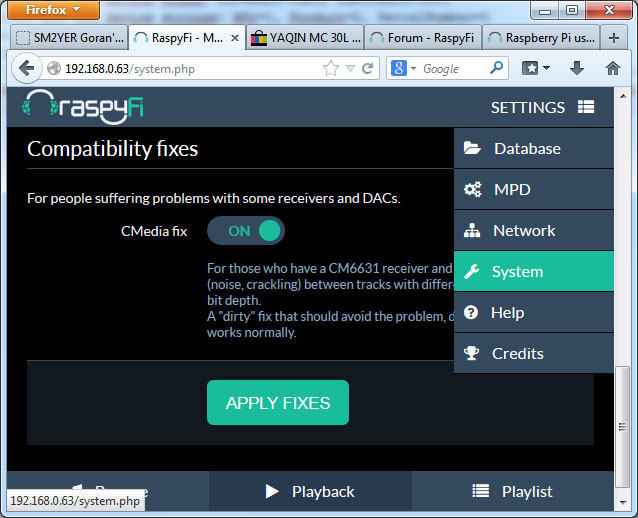

    CMedia FIX i webb gränssnitt

    Får inte ut något ljud vid första försöket, inte vid andra med 'CMedia FIX' aktiverat via webb gränssnittet under 'SYSTEM' / 'Compability Fixes'

    2014.05.01 Fick hem modulen för några veckor sedan, så det är hög tid att testa. En första prov lysning, kopplar upp modulen till en S.M.S.L SD-1955+ DAC via S/PDIF (Coaxial) utgången.

    Övrig utrustning, MINI förstärkare: DGUANZO DP-101 Högtalare: Dynavoice Magic S-4 EX Högtalarkablar: SUPRA PLY 3.42 Signal kablar: DIY 75Ω KTV coaxial kabel.

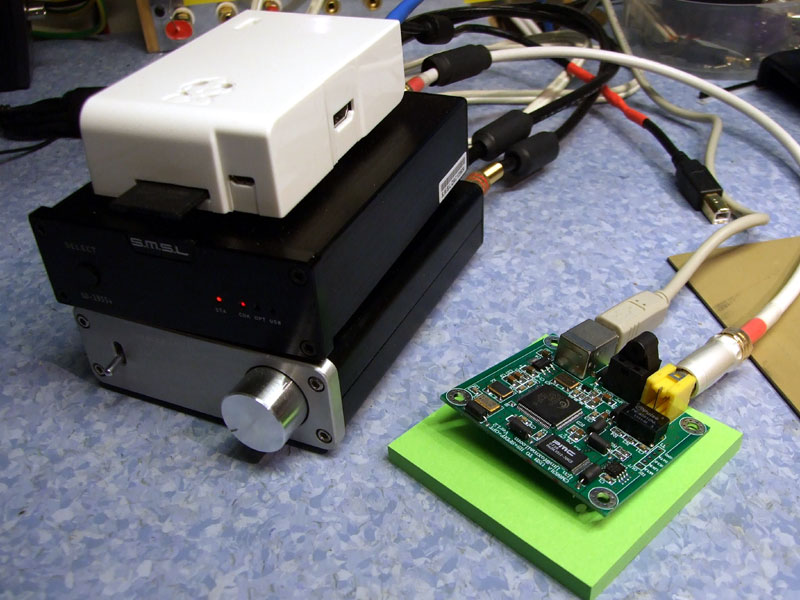

    DAC Modul / klar för provspelning

    C-Media enheten fungerar ypperligt med riktigt, riktigt bra ljud. Kostar dessutom bara 265kr. Ska så småningom användas för uppgradering av USB ingången på en CAMBRIDGE DacMagic mk1 DAC.

    Kör CM6631A modulen via USB 2.0 till dator, kör .FLAC filer från PC/Win7pro med Foobar2000, använder C-MEDIA drivare v.1.0.3 - Hittar / Laddar ner drivrutiner från schiit.com - CM6631A används bl.a. i deras DAC enhet 'Schiit Bitfrost'

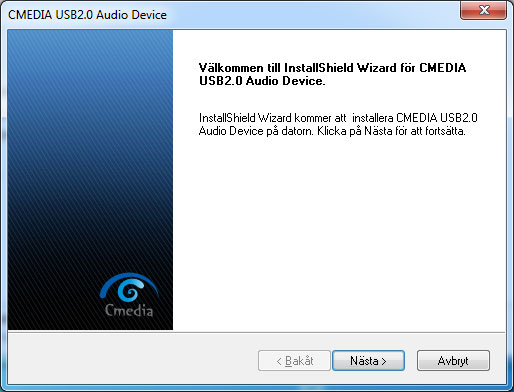

    Installation av C-MEDIA drivare

    Drivrutinerna är enkla att installera, bara att packa upp, väljer rätt drivare i Foobar2000, klart! - Ljud enheten identifieras som 'USB 2.0 High-Speed True HD Audio'

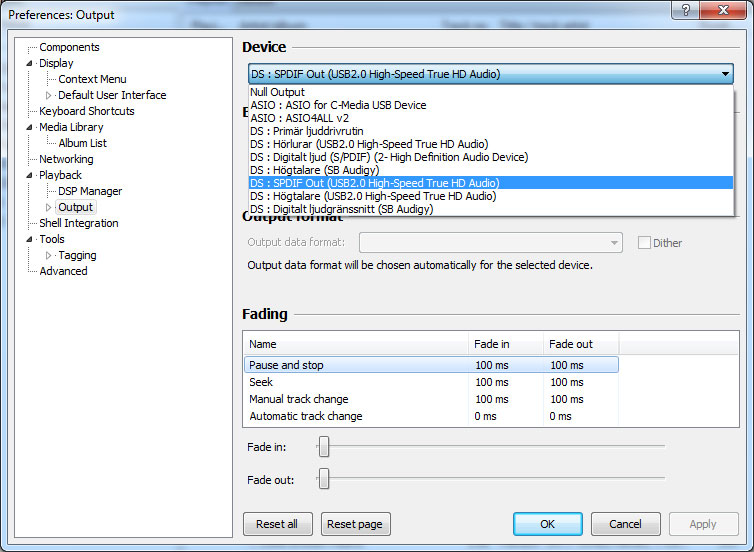

    Val av utgång i Foobar2000

    I Inställningar för ljud (Win7pro) hittar man sedan val av format och upplösning.

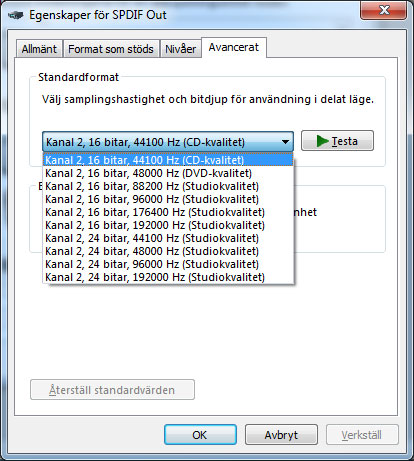

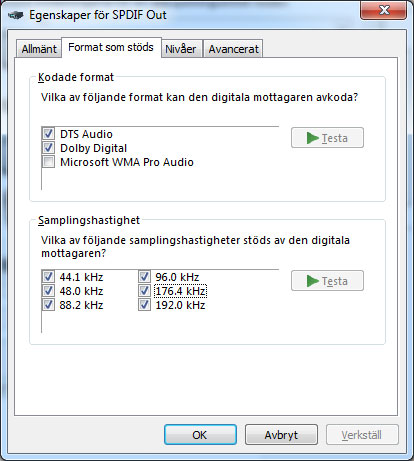

    Val av format och upplösning


    Allison Goldfrapp - 'Tales of Us'
    Allison Goldfrapp - 'Tales of Us'
    Lyssnar just nu mycket på sångerskan / låtskrivaren Allison Goldfrapp (Bath/England) - Goldfrapp har en Melankolisk / melodiös röst som verkligen passar låtarna perfekt, lågmäld, klar och påträngande på ett positivt sätt, rösten liksom 'fastnar' - Låtarna går lite i moll, men är väldigt 'utmålade' och melodiösa / harmoniska på samma gång.

    Skivan 'Tales of Us' släpptes 2013. Den tekniska kvaliten är mycket bra, med många riktiga guldkorn. Låtar som sticker ut: Jo, Annabel, Stranger, Thea, Clay m.m. - Denna skivan tål säkert att lyssnas på en hel del!


    Egna mätdata



    Beskrivning


    Några noteringar Plus :-)
  • Väldigt prisvärd
  • Mycket bra ljud
  • Lätt att få funktion i PC
  • Drivs direkt via USB

    Några noteringar Minus :-(
  • Inga drivare på tillverkarens webb sida?
  • Kapsling måste man ordna själv
  • Svår att få igång med RaspberryPi/RaspyFi

    Tekniska data 'C-MEDIA CM6631A'
    =====================================================================
    Typ ............................... DAC / Modul
    Default Sample Rates .............. 44.1K/48K/96K/192KHz
    Supported Bit Length .............. 16/24/32 bit


  • Built in 192K/96K/48K/44.1KHz and 16/24 bit S/PDIF transmitter
  • Supports ASIO2.0 driver Datablad för C-MEDIA kretsen CM6631A =====================================================================


  • Köp / Transport / Embalage m.m.
    Förstärkaren inhandlades av säljaren 'minishow0328' via eBay.com[L1] Sales date: 17 mars 2014 - skickas med SINGAPORE POST. (Tracking saknas)

    Budget
    Kostnader t.o.m. 2012.07.30
    ============================================================
    Förstärkaren / Inköp ...................... 265,00 sek
    Införsel kostnader (Moms/Tull) ............



    Till index / top

    Länkar / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    [L1] eBay.com
    [R1] Datablad för C-MEDIA kretsen
    CM6631A
    [R2] http://hifiduino.wordpress.com/2013/04/03/c-media-cm6631a-based-usb-i2s-interface/
    [R3] http://schiit.com/drivers/
    [R4] http://hifiduino.wordpress.com/2013/10/11/c-media-cm6631a-firmware-tool/
    [R5] Högupplösta .FLAC & DSD filer @ http://www.2l.no/hires/
