Bygger här en... DIY BIAS Injektor För 72V laddning av kabel dielectrum |
|
INDEX
Senast uppdaterat
2013.09.10 BIAS injektorerna nu färdiga och i 'produktion' - Monterade dom på signal kablar som vi förberett för att kunna polarisera dielektrum på. Beskrivning av signal kablarna hittar du -->Här!

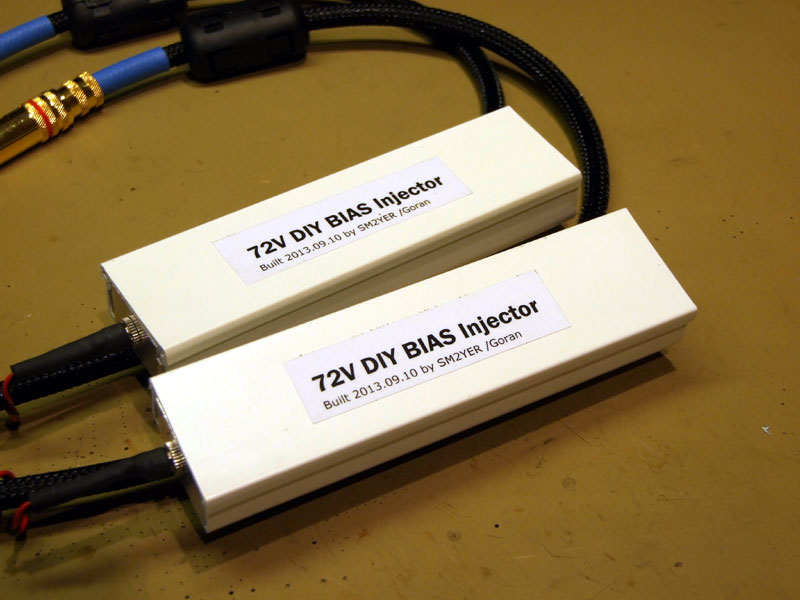

Injektorer och kablar / Injektorerna i 'produktion'
Använder vanliga buntband för att fästa BIAS injektorerna på kablarna, vinner nog inget 'design' pris men det funkar!

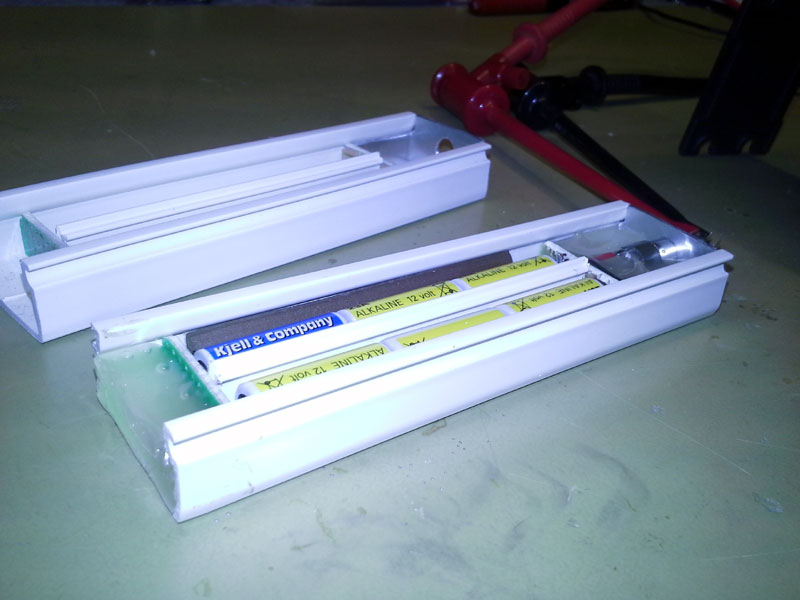

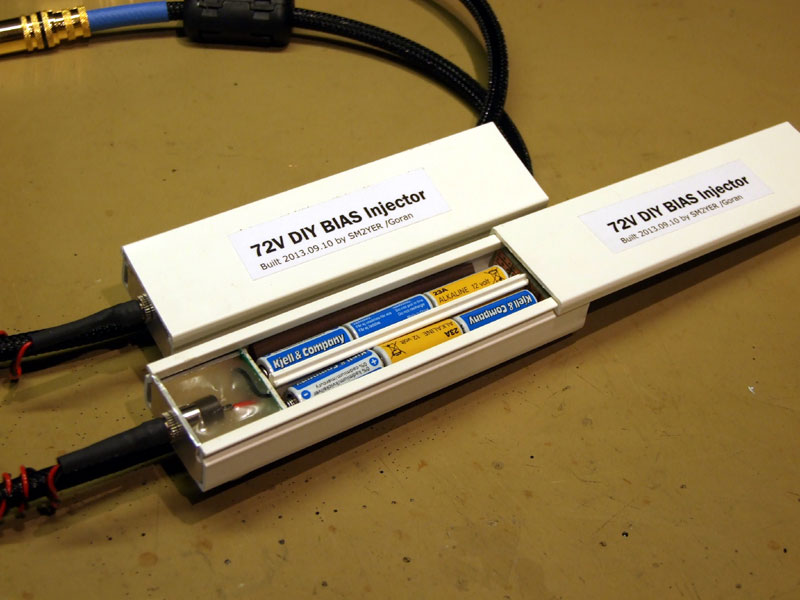

Klart att börja användas / Batteri luckan öppen
Dielektrum på kablarna har nu laddats i lite mer än ett dygn. Övrig utrustning vid 1:a test:
- DC/SACD/DVD spelare 'YAMAHA BD-S673'
- PC-Dator med FooBar2000, ASIO4ALL och ljudfiler i .flac format
- DAC 'AUNE X1'
- Integrerad förstärkare 'YAQIN MC-10T'
- Högtalare 'DYNAVOICE Definition DM-6'
- Högtalarkablar 2x2,5m 'SEVEN'
- övriga signalkablar är DIY 96ohm coaxialkablar
Rx är ett förkopplings motstånd för lysdioden, värdet av Rx är beroende på lysdiodens märk spänning / ström förbrukning. (Beräknas enkelt med ElectroDroid)
Då batterierna endast används för att 'polarisera' isoleringen drar kretsen i praktiken ingen egentlig ström, skippar därför 'Test' knappen och lysdioden, batterierna kommer att hålla i åratal. (Tar fortare slut om man testar batterierna ofta)
|
Beskrivning
Dielectrum[R1] är 'isoleringen' som placeras mellan två ledare, effekterna av att 'polarisera' eller 'ladda' isoleringen / dielectrum har varit kända mycket länge.
(William Whewell[R2] 24/5 1794 – 6/3 1866)(Michael Faraday[R3] 22/91791 – 25/8 1867)
Hittar bl.a. ett patent som beskriver praktisk användning av 'polarisering' på coaxial kabel
'US PATENT' US5307416[R4] (Demian T, Martin 1994) samt
'US PATENT' US7126055[R5] (William E, LOW, Richard Vandersteen 2006)
Demian T, Martin refererar i sin patent ansökan till ett flertal liknande ansökningar daterade från 1973, 1983, 1985, 1986 och 1990 vilket borde innebära att mer eller mindre fungerande tillämnpningar har funnits en längre tid.
Enkelt utryckt, man lägger in en 'extra' dedikerad ledare för att påföra en i förhållande till signal nivå rellativt hög likspänning (Bör vara över 36Volt) - Spänningen får dom fria elektronerna i dielectrum att 'rada upp sig' i en förutbestämd riktning, effekten av detta är minskad elektrisk påverkan av audio signalen.
1. BIAS Kabeln ger minskad / utjämnad fördröjning p.g.a signal återkoppling till dielektrat i kabeln, detta reduserar fasfel i signalen.
2. Genom att 'ladda' dielektrat med en konstant hög spänning förhindrar BIAS Kabeln att signalen avger energi till dielektrat, energi som kan störa signalen genom s.k. elektriskt eko.
3. Den höga BIAS spänningen förhindrar även att audio signalen påverkas av externa elektromagnetiska fält (RFI)

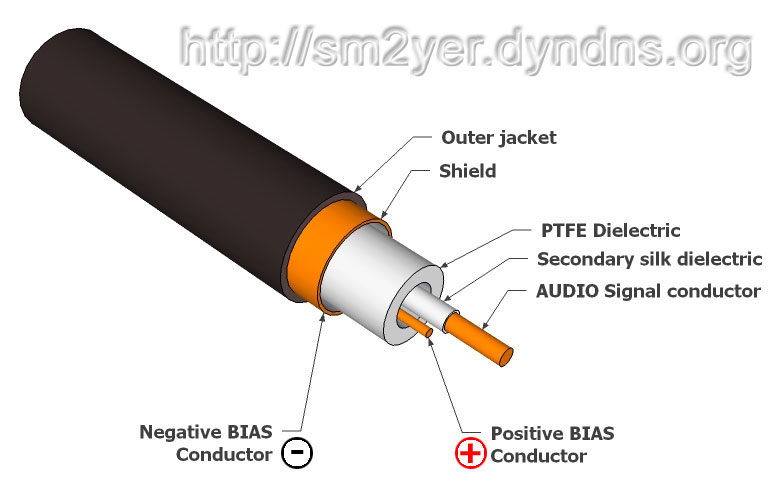

Kabel uppbyggnad
En 72V BIAS Injektor - Används för att Uppgradera en bef. signalkabel / högtalarkabel, eller som här vid nytillverkning av en egen kabel (DIY) - Drifts tid för en omgång batterier (6x LR23A per kabel) är drygt ett år.
En par färdig kabel med BIAS Kablar kostar normalt ca: 1400kr eller mera, en DIY lösning kostar bråkdelen av detta - Efter montering skall kabeln 'laddas' 24-48timmar för att systemet skall fungera till fullo.
Beskriver tillverkning av BIAS signal kablar -->Här!
Bygget

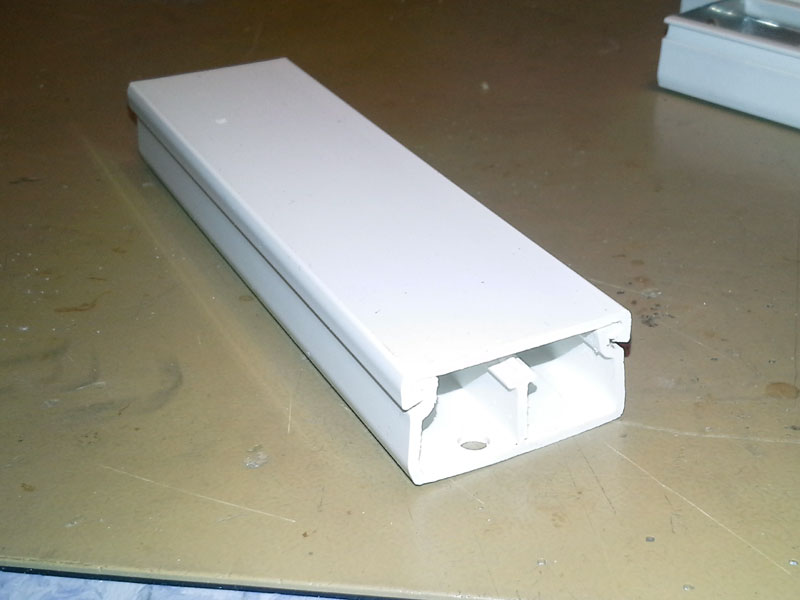

Själva bygget av BIAS injektorn är ganska enkelt, använder en stump spill från en kabel kanal** (Dubbelkanal/Thorsman). Kanalen mäter 35x19mm inkl. lock, kapar upp 2st 128mm långa bitar.
**Not. Den kanal jag använder är tydligen ersatt med Thorsman Minikanal OptiLine ISM14400 som nu även går att få i aluminium ISM14450.

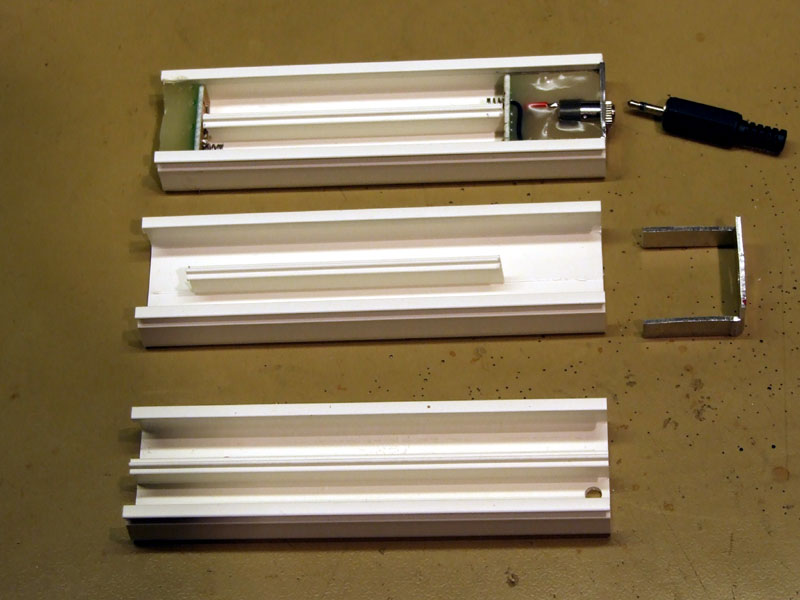

Kabel kanal / Bygget pågår...
För att ge plats åt 2,5mm chassi kontakten och batteri kontakterna kapar jag bort lite från 'mitt delaren'. Klipper och tar bort 28mm i ena änden (Kontakt änden) och 13mm i andra änden.

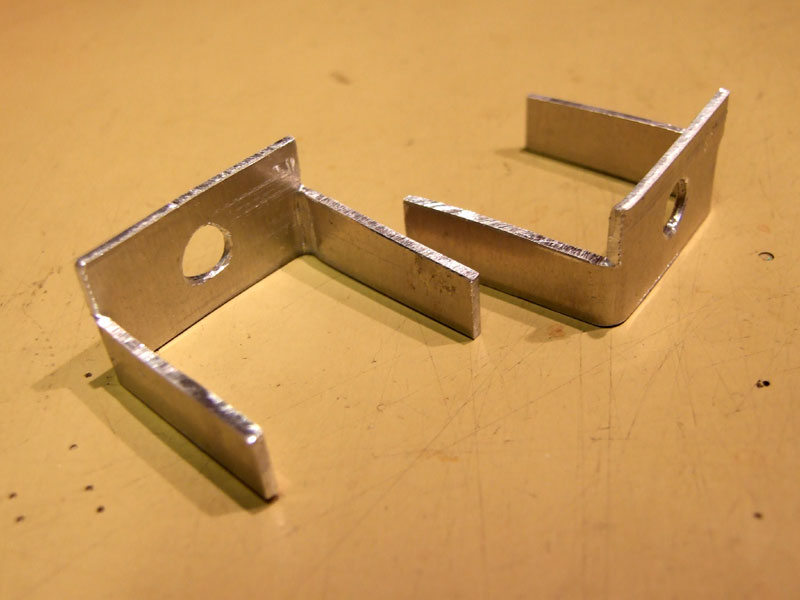

Tillverkar en gavel i 1,5mm tjock aluminium för att fästa 2,5 chassi honan, gaveln har två 'flänsar' som håller batteri kontakt delen på plats.
Gavel del med flänsar / Bygget pågår...

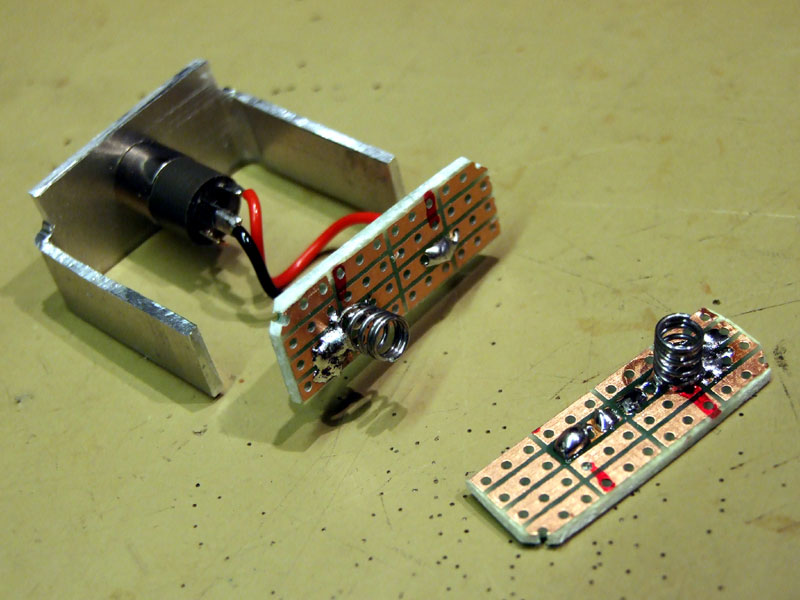

Tillverkar batterikontakter av ca. 30x10mm stora VELLEMAN / 'veroboard' bitar [L1] - Löder på en liten tenn klump för plus (+) polen, löder fast en liten fjäder 'stump' D=4mm / L=6mm för minus(-) polen. Tillverkar två(2) likadana batteri kontakter för varje injektor låda.
Batteri kontakter

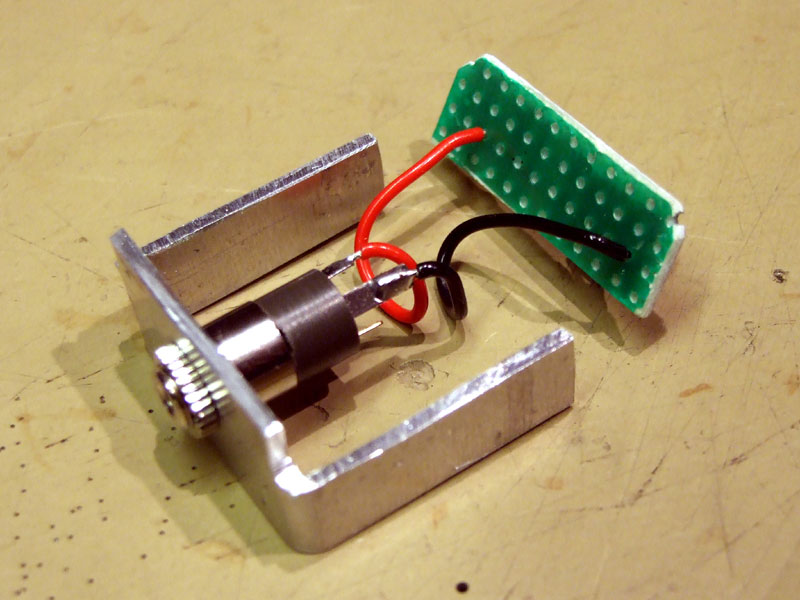

På den ena batteri kontakten löder vi på två anslutnings ledare (röd/svart) för 2,5mm chassi kontakten, på den andra batteri kontakten byglas plus (+) polen och minus (-) polen ihop.

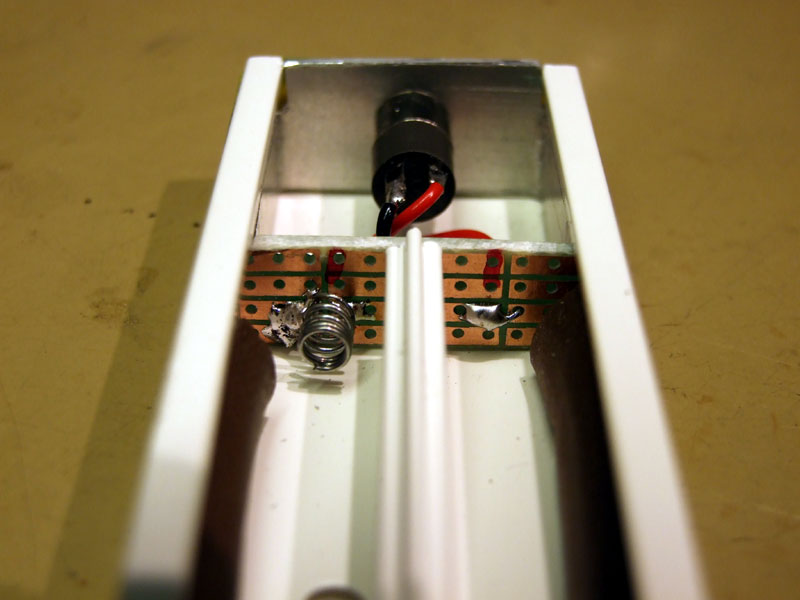

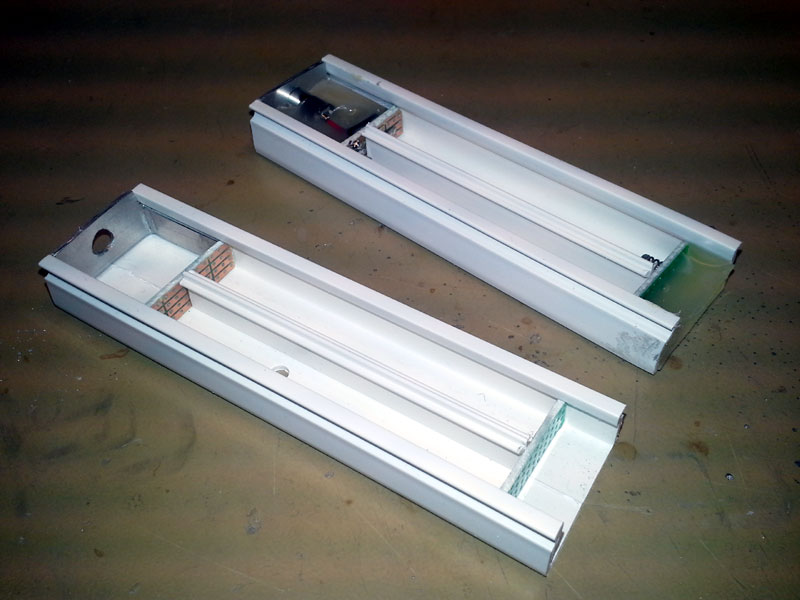

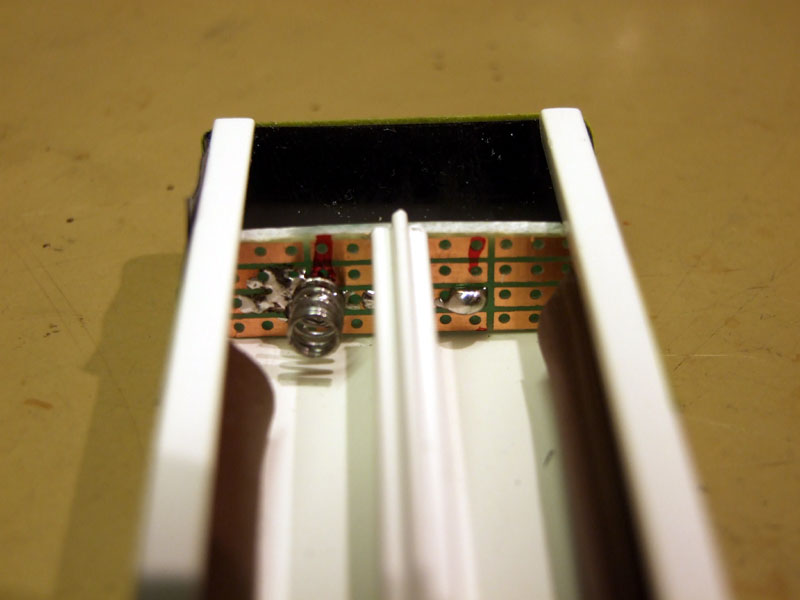

Batteri kontakter monterade i lådan
När allt är på plats, chassi kontakten monterad och inkopplad så 'fixeras' alla delar med hjälp av smältlim.
Använder 2st 75mm långa tätningslister (V-List) på sidan om respektive batteri rad för att åstadkomma en 'snäv' (Tight) passning så att batterierna hålls på plats, men samtidigt kan dom lätt tas ur vid batteri byte.

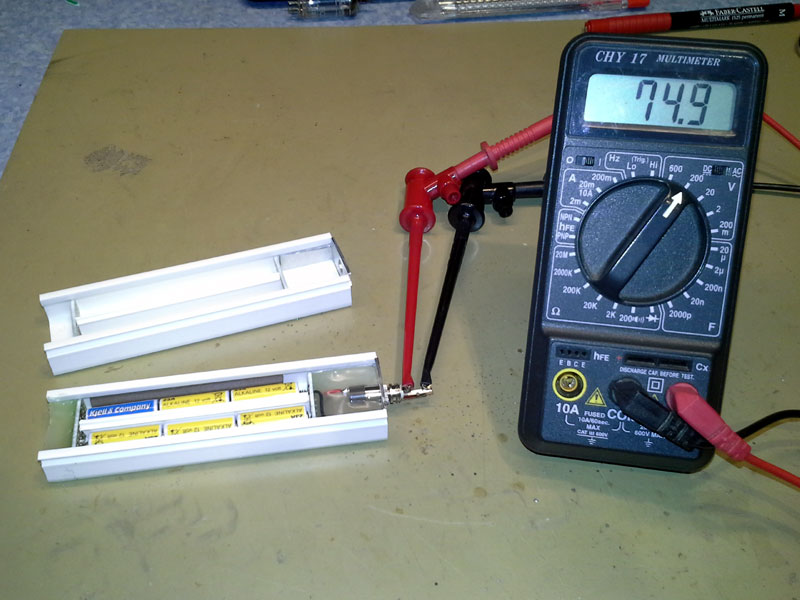

Provar den färdiga injektorn
Sätter i 6st 12V/23A ALKALINE som jag inhandlat hos KJELL.com[L2] - Kopplar in en 2,5mm mono plugg för att kunna koppla på test kablar, mäter 74,9V/DC på universal instrument. DIY BIAS injektorn är klar och FUNGERAR!

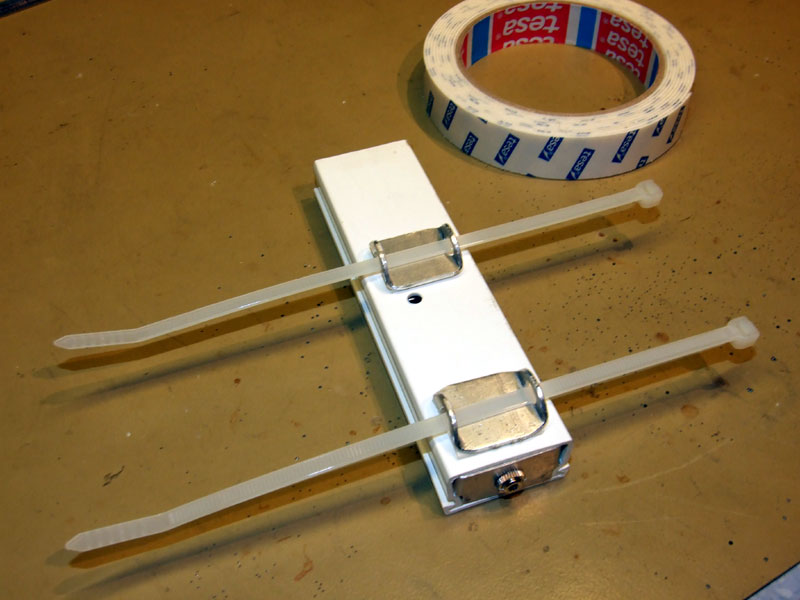

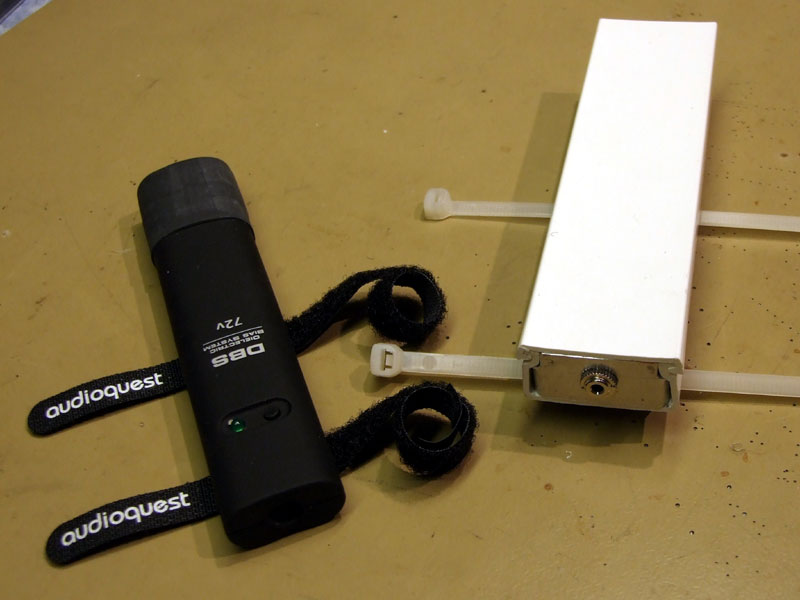

BIAS injektor med fäst vinklar och buntband / Audioquest vs. DIY
Tillverkar 2st fäst vinklar i 1,5mm aluminium plåt, borrar hål för buntband i vardera änden. Rundar av kanter och vicker upp vardera änden i 90gr. Fäster vinklarna på injektorerna med dubbelhäftante tape.

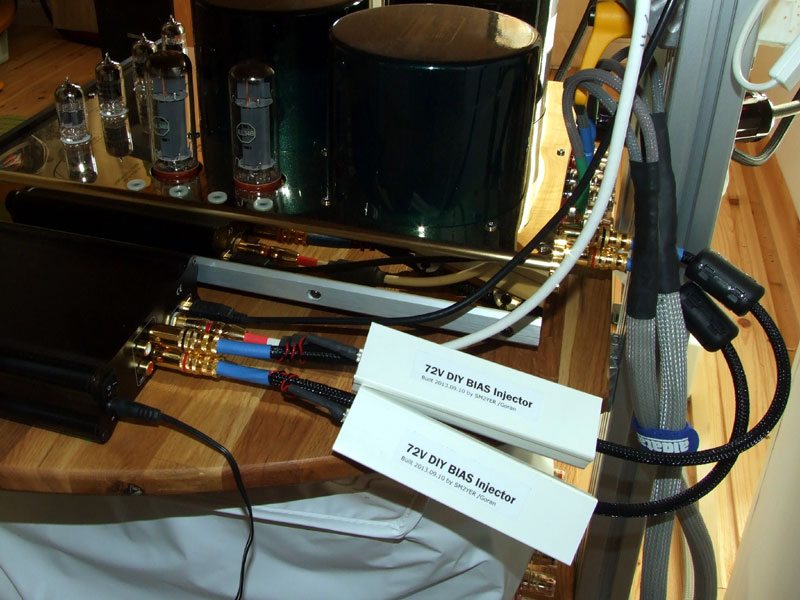

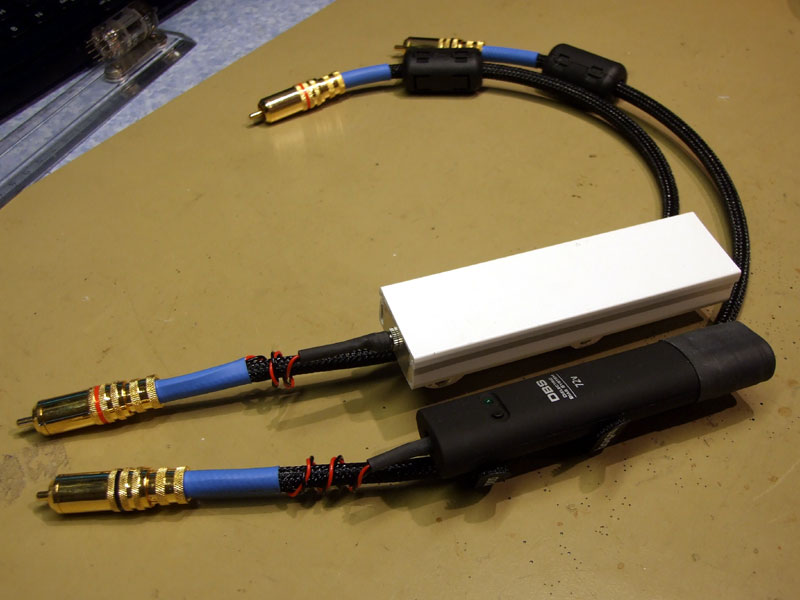

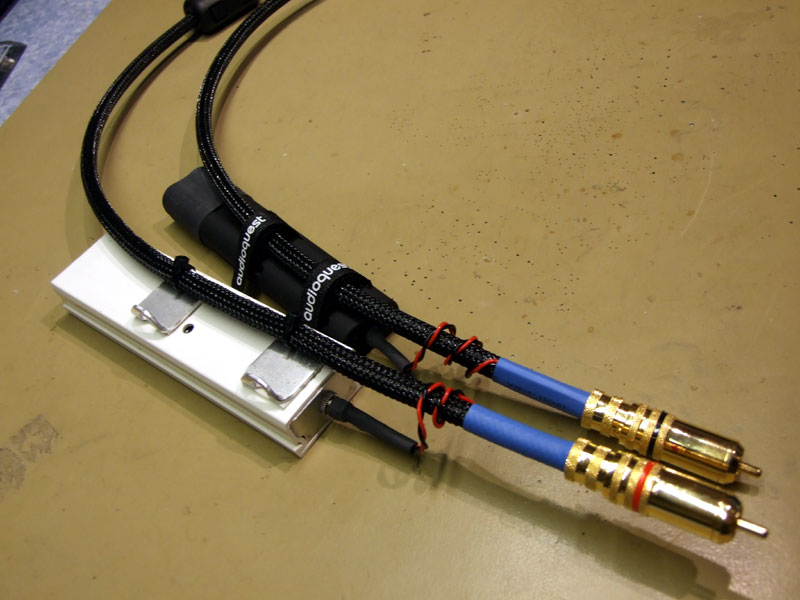

BIAS injektor monterad på signal kabel / Audioquest vs. DIY
Tekniska data '72V BIAS System' ===================================================================== Typ ............................... DIY BIAS Injektor Spännings potential DC ............ 72V Batterier ......................... 6x 12V/23A ALKALINE Anslutning ........................ 2,5mm phone mono Vikt .............................. 120g Storlek ........................... 128(L) x 35(B) x 19(H) mm ===================================================================== |
Köp / Transport / Embalage m.m.
Till index / top
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] Experimentkort / 'Veroboard' m.m. ELECTROKIT.se
[L2] Batterier m.m.KJELL.com
[L3] Krympslang, 2,5mm kontakter m.m. ELFA.se
[R1] https://en.wikipedia.org/wiki/Dielectric
[R2] https://en.wikipedia.org/wiki/William_Whewell
[R3] https://en.wikipedia.org/wiki/Michael_Faraday
[R4] 'US PATENT' US5307416 (Demian T, Martin 1994) .pdf fil
[R5] 'US PATENT' US7126055 (William E, LOW, Richard Vandersteen 2006) .pdf fil
